JDWK907S0 - Exaustor JUNO - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	JUNO
Modelo	JDWK907S0
Largura (cm)	90
Número de velocidades	4 velocidades + velocidade máxima temporizada
Função Hob2Hood	Sim, comunicação infravermelha com a placa de cozimento
Iluminação	LED integrado (não substituível pelo usuário)
Tipo de filtro de gordura	Filtro metálico lavável (pelo menos 1 vez por mês)
Tipo de filtro de carvão	Filtro de carvão não lavável, a substituir conforme alarme
Alarme de saturação do filtro	Sim, luz vermelha para filtro de gordura, piscando para filtro de carvão
Reinicialização do alarme	Pressionar a tecla dedicada por 3 segundos
Altura mínima de instalação	65 cm entre a placa de cozimento e a parte inferior da coifa
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor (estimada)	200 W
Peso (estimado)	15 kg
Manutenção dos filtros de gordura	Lavagem na máquina de lavar louça ou à mão com detergente neutro
Substituição do filtro de carvão	Desmontagem do filtro de gordura, rotação e remoção do filtro de carvão
Segurança infantil	Utilização por crianças a partir de 8 anos sob supervisão
Reparabilidade	Peças originais disponíveis no serviço autorizado
Índice de proteção	Classe III (aterramento necessário se símbolo ausente na placa)

Perguntas frequentes - JDWK907S0 JUNO

Como instalar a coifa JUNO JDWK907S0 ?

A instalação deve ser realizada por um profissional qualificado. Respeite uma distância mínima de 65 cm entre a placa de cozimento e a coifa. Siga as instruções fornecidas no manual de instalação.

Como usar a função Hob2Hood ?

A função Hob2Hood permite uma ligação automática entre a coifa e uma placa de cozimento compatível via infravermelho. A velocidade do motor se adapta automaticamente ao cozimento. Você também pode controlar manualmente a partir da placa de cozimento.

Com que frequência limpar os filtros de gordura ?

Os filtros de gordura devem ser limpos pelo menos uma vez por mês, mais frequentemente em caso de uso intensivo. Eles podem ser lavados na máquina de lavar louça a baixa temperatura ou à mão com um detergente não abrasivo.

Como substituir o filtro de carvão ?

Remova primeiro os filtros de gordura. Gire o filtro de carvão para a esquerda e puxe para retirá-lo. Não é lavável: substitua por um novo. A frequência de substituição depende do uso.

O que fazer se a luz de alarme do filtro acender ?

Se a luz estiver vermelha fixa, limpe os filtros de gordura. Se piscar, substitua ou limpe o filtro de carvão. Após a manutenção, reinicie o alarme pressionando a tecla dedicada por 3 segundos.

Como ativar ou desativar a notificação do filtro de carvão ?

No painel de controle desligado, pressione a tecla de filtro por 3 segundos. Se a luz piscar branco, a notificação está ativada; se estiver fixa branco, está desativada.

O que fazer se a coifa não ligar ?

Verifique a conexão elétrica e o estado do fusível. Se o problema persistir, entre em contato com um eletricista qualificado. Certifique-se de que a tomada elétrica esteja acessível.

A iluminação não funciona, o que fazer ?

A iluminação LED é integrada e só pode ser substituída por um técnico autorizado. Entre em contato com o serviço pós-venda.

Por que a coifa não aspira suficientemente os vapores ?

Aumente a velocidade do motor. Se o problema persistir, limpe os filtros de gordura e verifique se o duto de exaustão não está obstruído.

Qual é a vida útil do filtro de carvão ?

A saturação varia conforme o uso. A luz de alarme avisa quando substituir. Em média, a cada 3 a 6 meses para uso normal.

MANUAL DE UTILIZADOR JDWK907S0 JUNO

Ligação elétrica

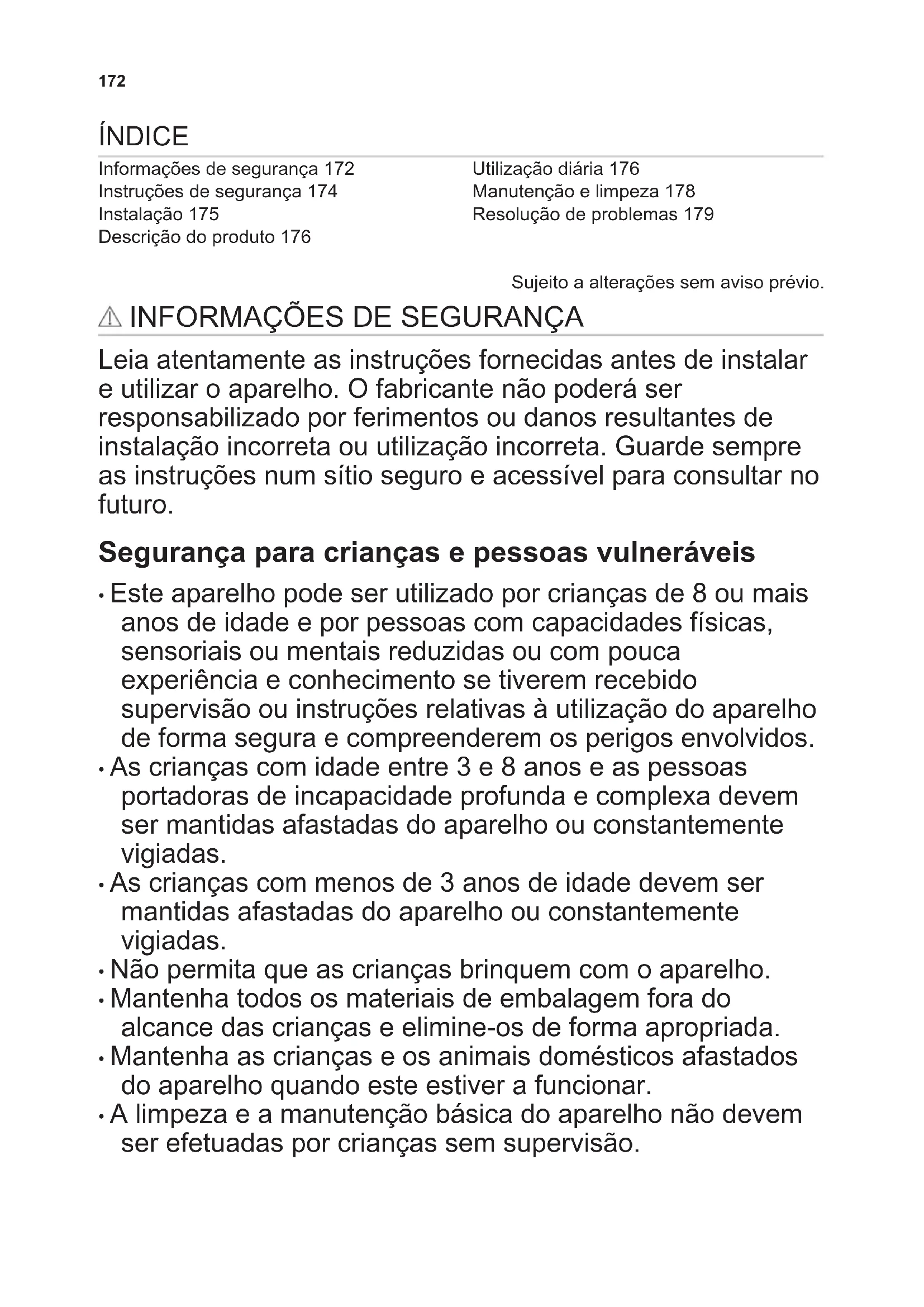

Informações de segurança 172

Instruções de segurança 174

Instalação 175

Descrição do produto 176

Utilização diária 176

Manutenção e limpeza 178

Resolução de problemas 179

Sujeito a alterações sem aviso prévio.

INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções em um local seguro e acessível para consulta no futuro.

Segurança para crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
• As crianças com idade entre 3 e 8 anos e as pessoas portadoras de incapacidade profunda e complexa devem ser mantidas afastadas do aparelho ou constantemente vigiadas.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas do aparelho ou constantemente vigiadas.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

Segurança geral

• Este aparelho destina-se apenas à utilização doméstica por cima de placas, fogões e dispositivos de cozinhar semelhantes.
• Antes de efetuar qualquer ação de manutenção, desligue o aparelho da corrente elétrica.
• ATENÇÃO: As partes acessíveis poderão ficar quentes durante a utilização com aparelhos de cozinhar.
• Utilize apenas os parafusos de fixação fornecidos com o aparelho. Se não tiverem sido fornecidos, utilize os parafusos recomendados nas instruções de instalação.
• Não utilize adesivos para fixar o aparelho.
• A distância mínima entre a superfície da placa, onde os tachos são colocados, e a parte inferior do aparelho não pode ser inferior a 65 cm, exceto se for especificada uma distância diferente nas instruções de instalação do aparelho ou da placa.
• A descarga de ar tem de cumprir os regulamentos decretados pelas autoridades locais.
• Certifique-se de que o local de instalação do aparelho tem uma boa ventilação, para evitar o refluxo de gases indesejáveis para o local provenientes de aparelhos de queima de gás ou outros combustíveis, incluindo chama desprotegida.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas e que o ar recolhido pelo aparelho não é conduzido para uma conduta de extração de gases de outros aparelhos (sistemas de aquecimento central, termossifões, esquentadores, etc.).
• A pressão total criada na divisão com este aparelho a funcionar e outros que também estejam eventualmente a funcionar não pode ser superior a 0,04 mbar.
• Certifique-se de que não danifica o cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou

um eletricista para substituir o cabo de alimentação se estiver danificado.

• Se o aparelho for ligado diretamente à alimentação elétrica, a instalação elétrica tem de ser equipada com um dispositivo de isolamento que permita desligar o aparelho da alimentação elétrica em todos os polos. É necessário garantir o corte total da ligação em conformidade com as condições específicas para sobretensão de categoria III. O dispositivo de corte da ligação tem de ser incorporado nas ligações fixas de acordo com os regulamentos elétricos aplicáveis.
• Não flambeie debaixo do aparelho.
• Não utilize este aparelho para extrair materiais e vapores perigosos ou explosivos.
• Limpe o aparelho regularmente com um pano macio para evitar que o material da superfície se deteriore.
• Não utilize uma boa de limpar a vapor, spray de água, produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a superfície do aparelho. Utilize apenas detergentes neutros.
• Limpe os filtros de gordura regularmente (pelo menos a cada 2 meses) e remova os depósitos de gordura do aparelho para reduzir o risco de incêndio.
• Utilize um pano ou uma escova para limpar o interior do aparelho.

INSTRUÇÕES DE SEGURANÇA

Instalação

AVISO! Risco de ferimentos, choque elétrico, incêndio, queimaduras ou danos no aparelho.

• A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de proteção.
• Antes de instalar o aparelho, retire todo material de embalagem, incluindo as etiquetas e a película protetora.
• Não instale a conduta de extração de ar numa cavidade da parede, exceto se tal cavidade tiver sido concebida para essa finalidade.

Ligação elétrica

AVISO! Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com a alimentação elétrica.
• Se o símbolo () não estiver impresso na placa de características, é necessário ligar o aparelho à terra.
• Utilize sempre uma tomada bem instalada e apropriada para choques elétricos.
• Não permita que o cabo de alimentação fique enredado.
• Não utilize adaptadores com várias tomadas, nem cabos de extensão.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Certifique-se de que o aparelho é instalado corretamente. Um cabo de alimentação elétrica solto ou ligado incorretamente poderá provocar o sobreaquecimento dos terminais.
• Ligue o aparelho à alimentação elétrica apenas no fim da instalação. Certifique-se de que a ligação elétrica fica acessível após a instalação.

Utilização

AVISO! Risco de ferimentos, queimaduras e choque elétrico.

INSTALAÇÃO

AVISO! Consulte os capítulos relativos à segurança.

• Este aparelho destina-se apenas a ser utilizado para cozinhar. Não utilize o aparelho com outras finalidades.
• Não altere as especificações deste aparelho.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar, especialmente quando fritar.
• Não utilize grelhadores elétricos descobertos.
• Não utilize o aparelho como superfície para arrumar objetos.
• Não olhe diretamente para as luzes do aparelho através de lentes, binóculos ou dispositivos óticos semelhantes.

Assistência

• Contacte um Centro de Assistência Técnica Autorizada se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.

Eliminação

AVISO! Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como eliminar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

Instruções de instalação

Para obter todas as informações de instalação do aparelho, consulte o folheto de instalação separado.

DESCRIÇÃO DO PRODUTO

Descrição geral

1 Painel de comandos 2 Lâmpada 3 Filtro 4 Tampa do filtro

Descrição geral do painel de comandos

1 Ligar/Desligar 2 Primeira velocidade do motor 3 Segunda velocidade do motor 4 Terceira velocidade do motor 5 Velocidade máxima do motor

6 Aviso do filtro 7 Função "Hob to Hood" 8 Lâmpada

UTILIZAÇÃO DIÁRIA

Utilizar o exaustor

Verifique a velocidade recomendada na tabela seguinte.

21	quando aquecer alimentos ou cozinho em tachos tapados.
22	quando cozinho em tachos tapados em varías zonas de aquecimen- to ou varíos queimadores e quando fritar lentamente.
23	quando cozer ou fritar grandes quantidades de alimentos em tachos destapados ou quando cozinho em varías zonas de aquecimento ou varíos queimadores.
24	quando cozer ou fritar grandes quantidades de alimentos com muitahumidade em tachos destapados. O exaustor funciona com a veloc-i-dade Tmaxima. O aparecido vaça a regulação anterior ao fim de 6 mi-nutos.

É recomendável deixar o exaustor a funcionar durante pelo menos 15 minutos após o fim dos cozinhados.

O painel de comandos é um campo de sensor. Toque nos símbolos para ativar as funções.

Para utilizar o exaustor:

1. Para ligar o aparelho, prima o botão ①

As funções estão prontas para serem ativadas.

1. Toque no símbolo para ativar a função.

Para desativar o aparelho, prima novamente o botão ①

É uma função automática que liga a placa a um exaustor. A placa e o exaustor possuem sistemas de comunicação por sinal de infravermelhos. A velocidade da ventoinha é definida automaticamente em função do modo de funcionamento da placa e da temperatura do tacho mais quente. Não é possível controlar manualmente a ventoinha através da placa. A função pode ser ativada a partir do painel da placa.

Para obter mais informações sobre a utilização da função, consulte o manual do uso da placa.

Ativar a velocidade T máxima do motor

Quando premir o botão, a velocidade T máxima do motor é selecionada e mantida durante 6 minutos. Após esse tempo, o aparelho voltará à regulação de velocidade anterior.

Quando a função está ativa, o indicador de alarme do filtro acende-se (branco).

Quando a função está ativa, um toque adicional no botão não tem qualquer efeito.

Ativar e desativar o aviso do filtro

O alarme de utilização lembra que é necessário substituir ou limpar o filtro de carvão e limpar o filtro de gordura. O indicador do filtro acende-se (vermelho) durante 30 segundos se for necessário limpar o filtro de gordura. O indicador do filtro pisca (vermelho) durante 30 segundos se for necessário substituir ou limpar o filtro de carvão.

Consulte a secção sobre o alarme do filtro no capítulo "Manutenção e limpeza".

1. Interruptor no painel de comandos.
2. Certifique-se de que os ícones estão apagados.
3. Para ativar ou desativar o aviso do filtro de carvão, toque no botão 20s durante 3 segundos.

Se o aviso do filtro de carvão estiver ativo, o ícone do filtro pisca (branco) durante 5 segundos.

Se o aviso do filtro de carvão estiver inativo, o ícone do filtro permanece aceso (branco) durante 5 segundos.

MANUTENÇÃO E LIMPEZA

Limpar o filtro de gordura

É necessário limpar cada filtro pelo menos mensalmente. Os filtros estão fixados com molas e pinos no lado oposto.

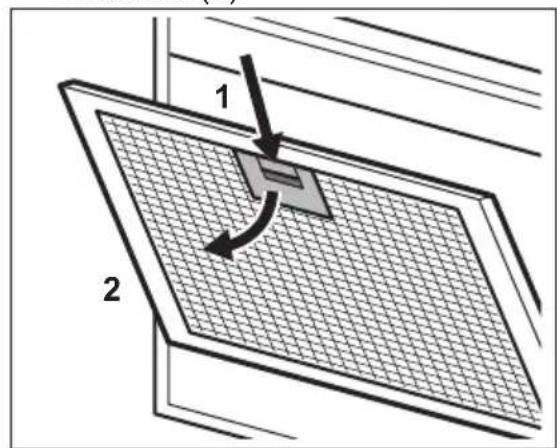

Para limpar o filtro:

1. Prima o manípulo da mola de fixação no painel do filtro, na parte inferior do exaustor (1).

1. Incline ligeiramente a parte da frente do painel para baixo (2) e puxe-o.

Repita os primeiros dois passos em todos os filtros.

1. Lave os filtros com uma esponja e detergente neutro ou na máquina de lavar loiça.

Programe a máquina de lavar loiça para um ciclo curto com temperatura baixa. A cor pode ficar desbotada, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, execute os primeiros passos na ordem inversa.

Repita os passos em todos os filtros, se aplicável.

Substituir o filtro de carvão

O filtro de carvão tem de ser substituído quando o alarme do filtro acender.

Consulte a secção do alarme do painel.

O tempo de saturação do filtro de carvão depende dos tipos de cozinhados e da frequência de limpeza do filtro de gordura.

AVISO! O filtro de carvão não pode ser lavado! Não é possível regenerar o filtro!

Para substituir o filtro de carvão:

1. Retire os filtros de gordura do aparelho.

Consulte a secção "Limpar o filtro de gordura" neste capítulo.

1. Rode o filtro no sentido anti-horário (1) e depois puxe-o (2).

Para instalar os filtros, execute os mesmos passos pela ordem inversa.

Consulte o capítulo "Utilização diária" para saber como ativar e desativar o alarme do painel.

Consulte a secção da limpeza do filtro de gordura neste capítulo.

Consulte a secção da limpeza do filtro de carvão ou da substituição do filtro de carvão (consoante o tipo de filtro).

Para desligar o alarme:

Toque em durante 3 segundos.

Substituir a lâmpada

Este aparelho é fornecido com uma lâmpada LED. A substituição deve ser efetuada por um técnico qualificado. Em caso de avaria, consulte a secção "Assistência" no capítulo "Instruções de segurança".

RESOLUÇÃO DE PROBLEMAS

AVISO! Consulte os capítulos relativos à segurança.

O que fazer se...

Problema Causa possível Solução
Não cons胍 ativar o apa- relho.	O aparelho não está ligado à alimentação eletrica ou não está ligado correteme- te.	Verifique se o aparelho está ligado correteme a ali- mentação eletrica.
Não cons胍 ativar o apa- relho.	O disjuntor está desligado. Certificque-se de que o dis- jintor é a causa da anomá- lia. Se o disjuntor disparar diversas vezes, contacte um eletricista qualificado.
A lâmpada não funciona. A lâmpada está avariada. Substitua a lâmpada. Con- sulte o capítulo “Manuten-ção e limpeza”.
O aparelho não absorve su- ficientemente os vapores.	A velocidade do motor não é a inadequada para a quanti- dade de vapores produzida.	Utilize outras velocidade do motor.
Problema Causa possível Solutação
O indicator de alarme do filtristá acesso.	O alarme do过滤o foia ativo. É necessário limpar o filtro de gordura.	Consulte a该怎么 sobre o alarme do过滤no capítilo "Manutenção e limpeza".
O indicator de alarme do filtristá intermitente.	O alarme do过滤o foia ativo. É necessário limpar ou substituir o过滤de carvão.	Consulte a该怎么 sobre o alarme do过滤no capítilo "Manutenção e limpeza".

PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que aparecem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não

elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
