Tipo de producto	Campana extractora
Marca	JUNO
Modelo	JDWK907S0
Ancho (cm)	90
Número de velocidades	4 velocidades + velocidad máxima temporizada
Función Hob2Hood	Sí, comunicación por infrarrojos con la placa de cocción
Iluminación	LED integrado (no reemplazable por el usuario)
Tipo de filtro de grasas	Filtro metálico lavable (al menos 1 vez al mes)
Tipo de filtro de carbón	Filtro de carbón no lavable, reemplazar según alarma
Alarma de saturación del filtro	Sí, luz roja para filtro de grasas, parpadeante para filtro de carbón
Reinicio de la alarma	Presionar la tecla dedicada durante 3 segundos
Altura mínima de instalación	65 cm entre la placa de cocción y la parte inferior de la campana
Alimentación eléctrica	220-240 V, 50 Hz
Potencia del motor (estimada)	200 W
Peso (estimado)	15 kg
Mantenimiento de los filtros de grasas	Lavado en lavavajillas o a mano con detergente neutro
Reemplazo del filtro de carbón	Desmontaje del filtro de grasas, giro y extracción del filtro de carbón
Seguridad infantil	Uso por niños mayores de 8 años bajo supervisión
Reparabilidad	Piezas originales disponibles en el servicio autorizado
Índice de protección	Clase III (toma de tierra requerida si símbolo ausente en placa)

Preguntas frecuentes - JDWK907S0 JUNO

¿Cómo instalar la campana JUNO JDWK907S0?

La instalación debe ser realizada por un profesional cualificado. Respete una distancia mínima de 65 cm entre la placa de cocción y la campana. Siga las instrucciones proporcionadas en el manual de instalación.

¿Cómo usar la función Hob2Hood?

La función Hob2Hood permite una conexión automática entre la campana y una placa de cocción compatible mediante infrarrojos. La velocidad del motor se adapta automáticamente a la cocción. También puede controlar manualmente desde la placa de cocción.

¿Con qué frecuencia limpiar los filtros de grasas?

Los filtros de grasas deben limpiarse al menos una vez al mes, más a menudo en caso de uso intensivo. Se pueden lavar en lavavajillas a baja temperatura o a mano con un detergente no abrasivo.

¿Cómo reemplazar el filtro de carbón?

Retire primero los filtros de grasas. Gire el filtro de carbón hacia la izquierda y tire para sacarlo. No es lavable: reemplácelo por uno nuevo. La frecuencia de reemplazo depende del uso.

¿Qué hacer si se enciende la luz de alarma del filtro?

Si la luz es roja fija, limpie los filtros de grasas. Si parpadea, reemplace o limpie el filtro de carbón. Después del mantenimiento, reinicie la alarma presionando la tecla dedicada durante 3 segundos.

¿Cómo activar o desactivar la notificación del filtro de carbón?

En el panel de control apagado, presione la tecla de filtro durante 3 segundos. Si la luz parpadea en blanco, la notificación está activada; si está fija en blanco, está desactivada.

¿Qué hacer si la campana no se enciende?

Verifique la conexión eléctrica y el estado del fusible. Si el problema persiste, contacte a un electricista cualificado. Asegúrese de que el enchufe de red sea accesible.

La iluminación no funciona, ¿qué hacer?

La iluminación LED es integrada y solo puede ser reemplazada por un técnico autorizado. Contacte al servicio postventa.

¿Por qué la campana no aspira suficiente los vapores?

Aumente la velocidad del motor. Si el problema persiste, limpie los filtros de grasas y verifique que el conducto de evacuación no esté obstruido.

¿Cuál es la vida útil del filtro de carbón?

La saturación varía según el uso. La luz de alarma le avisa cuándo reemplazarlo. En promedio, cada 3 a 6 meses para un uso normal.

MANUAL DE USUARIO JDWK907S0 JUNO

1. Puxe a tampa para abrir.

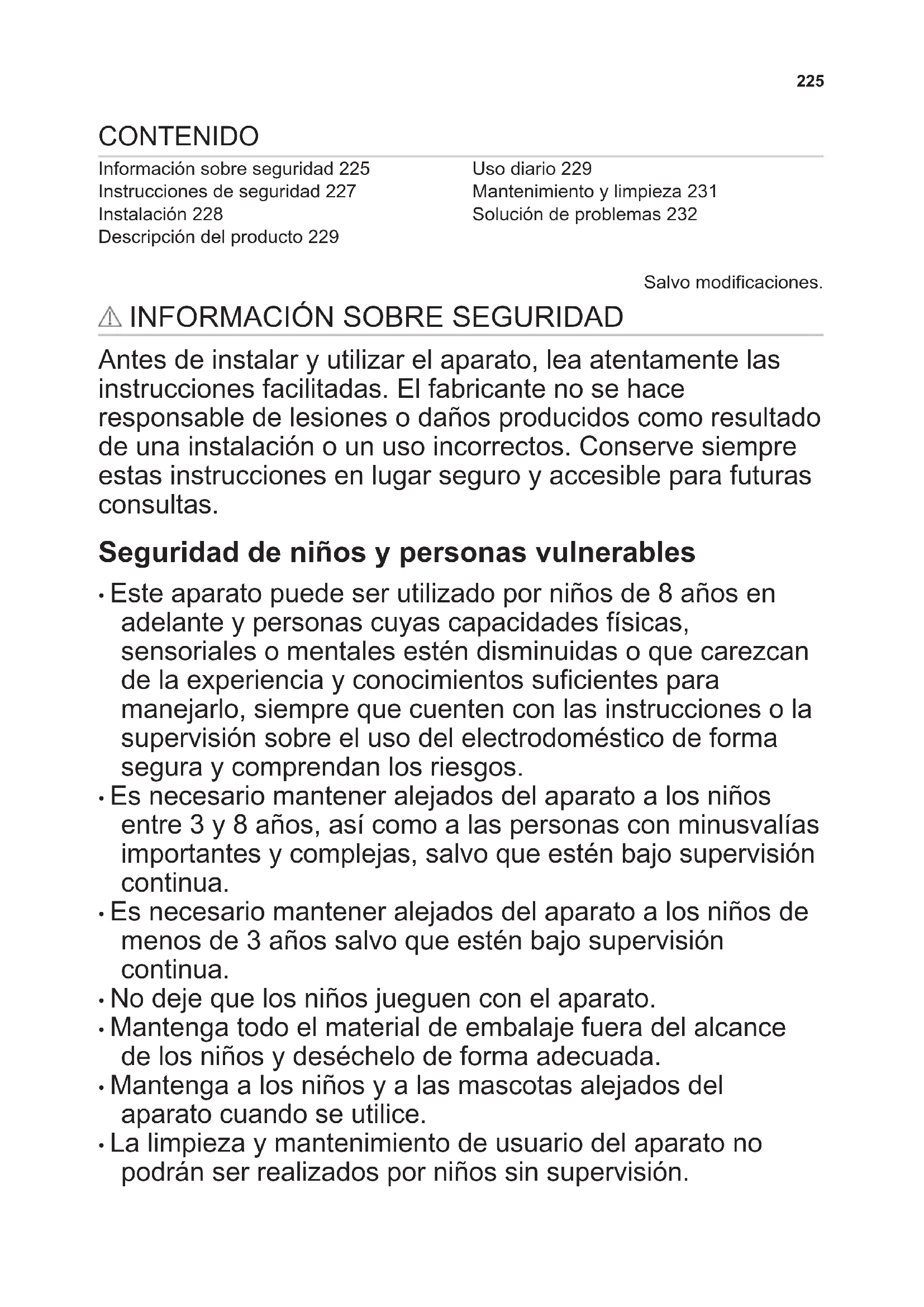

Información sobre seguridad 225

Instrucciones de seguridad 227

Instalación 228

Descripción del producto 229

Uso diario 229

Mantenimiento y limpieza 231

Solución de problemas 232

Salvo modificaciones.

INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en lugar seguro y accesible para futuras consultas.

Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
• Es necesario mantener alejados del aparato a los niños entre 3 y 8 años, así como a las personas con minusvalías instantes y complejas, salvo que estén bajo supervisión continua.
• Es necesario mantener alejados del aparato a los niños de menos de 3 años, salvo que estén bajo supervisión continua.
• No deje que los niños jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• Mantenga a los niños y a las mascotas alejados del aparato cuando se usa.
• La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.

Seguridad general

• Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de cocina similares.
• Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
• ATENCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.
• Utilice únicamente los tornillos de fijación suministrados con el aparato; si no los hay, utilice los tornillos recomendados en las instrucciones de instalación.
• No utilice adhesivos para fijar el aparato.
• La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato debe ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.
• La descarga de aire debe cumplir con las regulaciones de las autoridades locales.
• Asegúrese de que la sala donde se instala el aparato está bien ventilada para evitar el reflujo de gases no deseados al recinto procedentes de aparatos que utilizan combustibles, como llamas al aire libre.
• Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).
• Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.
• Asegúrese de no provocar daños en el cable de alimentación. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado. · Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con

un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión deben estar incorporados en el cableado fijo de conformidad con las reglas de cableado.

• No flambe bajo del aparato.
• No deben utilizarse para extraer materiales y vapores peligrosos o explosivos.
• Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.
• No utilice un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.
• Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
• Utilice un paño o cepillo para limpiar el interior del aparato.

INSTRUCCIONES DE SEGURIDAD

Instalación

¡ADVERTENCIA! Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.

• Solo un técnico cualificado puede instalar el aparato.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
• No instale la salida de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.

Conexión eléctrica

¡ADVERTENCIA! Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Si el símbolo (☐) no está impreso en la placa de características, el aparato debe estar conectado a tierra.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
• Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica antes de la instalación.

Uso del aparato

ADVERTENCIA! Riesgo de lesiones, quemaduras y descargas eléctricas.

• Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
• No cambie las especificaciones de este aparato.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.

INSTALACIÓN

ADVERTENCIA! Consulte los capítulos sobre seguridad.

• Utilice únicamente los accesorios suministrados con el aparato.
• Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.
• No utilice grills eléctricos descubiertos.
• No utilice el aparato como superficie de almacenamiento.
• No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.

Asistencia

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado.
• Utilice solamente piezas de recambio originales.

Eliminación

¡ADVERTENCIA! Existe riesgo de lesiones o asfixia.

• Póngase en contacto con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

Instrucciones de instalación

Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.

DESCRIPCIÓN DEL PRODUCTO

Descripción general

Panel de mandos 2 Bombilla 3 Filtro 4 Tapa del filtro

Vista general del panel de mandos

Encendido/apagado 2 Primera velocidad del motor 3 Segunda velocidad del motor 4 Tercera velocidad del motor 5 Velocidad máxima del motor

6 Recordatorio del filtro 7 Función Hob to Hood 8 Luz

USO DIARIO

Uso de la campana

Compruebe la velocidad recomendada según la tabla siguiente.

23	Mientras calientla la comida, cocine con las ollas cubiertas.
24	M Contrastas cocina con las ollas tapadas en multiplez zonas de coczon o quemadores, freir suavamente.
23	Al hervir, freír grandes cantidades de comida sin tapa, cocinar en multíplles zonas de coccción o quemadores.
24	Al hervir, freír grandes cantidades de comida sin tapa, gran humedad. La campana funciona a maior velocidad. Después de 6关键时刻, el aparato vuelve al ajuste anterior.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de la cocción.

El panel de mandos es un campo de sensores. Toque los símbolos para activar las funciones.

Para operar la campana:

1. Encienda el aparato pulsando el botón ①.

Las funciones están listas para ser activadas.

1. Para activar la función, toque el símbolo.

Para apagar el aparato, pulse el botón ① de nuevo.

Función Hob to Hood

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. También puede operar manualmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

Activación de la velocidad máxima del motor

Cuando se pulsa el botón, la velocidad máxima del motor comienza a funcionar durante 6 segundos. Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activa, el indicador de alarma del filtro se enciende (blanco).

Cuando la función está activada, la pulsación adicional del botón no tiene ningún efecto.

Activación y desactivación de la notificación de filtro

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende (rojo) durante 30 segundos si se debe limpiar el filtro de grasa. El indicador del filtro parpadea (rojo) durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la alarma del filtro en el capítulo de mantenimiento y limpieza.

1. Encienda el panel de control.
2. Asegúrese de que los iconos estén apagados.
3. Para activar o desactivar la notificación de filtro de carbón, toque el botón durante 3 segundos.

Si se activa la notificación de filtro de carbón activado, el icono del filtro parpadeará (blanco) durante 5 segundos.

Si se desactiva la notificación de filtro de carbón activado, el icono del filtro permanece encendido (blanco) durante 5 segundos.

MANTENIMIENTO Y LIMPIEZA

Limpieza del filtro de grasa

Cada filtro debe limpiarse al menos una vez al mes. Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

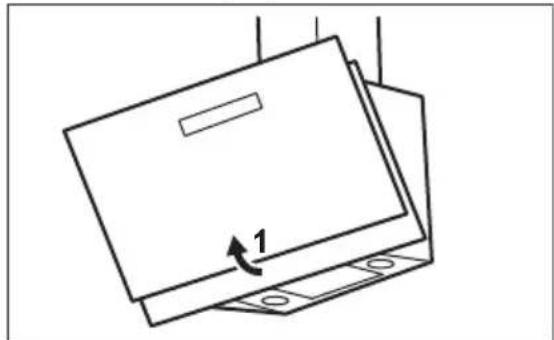

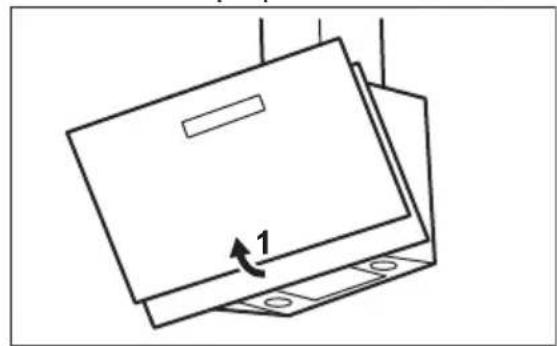

1. Tire de la tapa para abrirla.

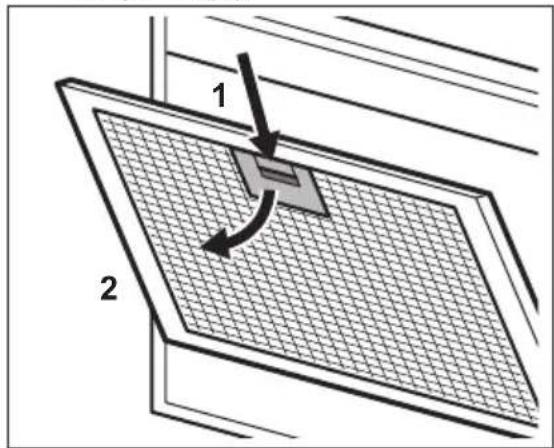

1. Presione la manija del clip de montaje en el panel del bajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él. Repita los dos primeros pasos para todos los filtros.
2. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

Cambio del filtro de carbón

Debe sustituir el filtro de carbón si se activa la alarma del filtro.

Consulte la sección sobre la alarma del filtro de este capítulo.

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

ADVERTENCIA! El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

Para volver a montar los filtros, siga los pasos en orden inverso.

Alarma del filtro

Consulte el capítulo sobre la activación y desactivación de la alarma del filtro en el uso diario.

Consulte la limpieza del filtro de grasa en este capítulo.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón (depende del tipo de filtro).

Para reiniciar la alarma:

Toque durante 3 segundos.

Cambio de la bombilla

Este aparato se suministra con una lámpara LED. La sustitución de esta pieza debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA! Consulte los capítulos sobre seguridad.

Qué hacer si...

Problema Posible causa So	ución
No se pueda encender el aparato.	El aparato no está connectado a una fuente de alimentación o está mal connectado.	Compruebe si el aparato se ha connectado correctamente a la red electrónica.
No se pueda encender el aparato.	Ha saltado el fusible. Compruebe si el fusible es la causa del fallo de funciona. Si el fusible searme repétidamente, conse-ulte a un electricistaequalido.
La bombilla no funciona. La bombilla es defectuosa. Sustituya la bombilla. Cons-ulte el capítulo "Mantenimiento y limpieza"
El aparato no absorbe suficientes vapeores.	La velocidad del motor no es la adecuada para el vape por que se genera.	Cambio la velocidad del mo- tor.
El indicator alarma del filtró está activado.	La alarmal del filtró está activada. El filtró de grasa debe limpiarse.	Consulte la alarmal del filtró en el capítulo de manteni- miento y limpieza.

Problema Posible causa Soluciones

El indicador de alarma de bajo parpadea.

La alarma del filtro está activada. El filtro de carbón debe reemplazarse o limpiarse.

Consulte la alarma del filtro en el capítulo de mantenimiento y limpieza.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y

electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
