Typ produktu	Szlifierka mimośrodowa
Marka	Bosch
Model	GET 55125 Professional (GET 55-125)
Moc znamionowa pobierana	550 W
Prędkość obrotowa biegu jałowego	3300 – 7800 obr/min
Prędkość oscylacji biegu jałowego	6600 – 15600 oscylacji/min
Średnica talerza szlifierskiego	125 mm
Amplituda oscylacji	3,5 mm
Waga (zgodnie z EPTA 01:2014)	2,4 kg
Napięcie	230 V
Klasa ochronności	II
Preselekcja prędkości oscylacji	Tak (pokrętło 6 pozycji)
Przełącznik trybu (zgrubny/dokładny)	Tak
Przyłącze odsysania	Tak, średnica 35 mm
Dodatkowy uchwyt	Tak, zdejmowany (prawa/lewa)
Osłona krawędzi	Tak
Zastosowanie	Szlifowanie na sucho drewna, plastiku, metalu, masy szpachlowej, lakieru; polerowanie
Poziom ciśnienia akustycznego	86 dB(A)
Poziom mocy akustycznej	97 dB(A)
Drgania (normalne szlifowanie)	5,5 m/s²

Często zadawane pytania - GET 55125 Professional BOSCH

Jak wymienić tarczę ścierną w szlifierce Bosch GET 55125 Professional?

Aby wymienić tarczę ścierną, podnieś ją z boku i wyjmij z talerza szlifierskiego. Przed zamontowaniem nowej tarczy samoprzylepnej wyczyść talerz, upewniając się, że otwory są wyrównane w celu optymalnego odsysania.

Jaką prędkość oscylacji wybrać do szlifowania drewna?

Do szlifowania drewna zacznij od średniej prędkości (pozycja 3-4) i dostosuj w zależności od pożądanego efektu. Do szlifowania zgrubnego użyj wysokiej prędkości (5-6) z tarczą o grubym ziarnie. Do dokładnego wykończenia zmniejsz prędkość (1-2) z tarczą o drobnym ziarnie.

Jak używać trybu szlifowania zgrubnego i dokładnego?

Przełącznik trybu (14) umożliwia wybór między dwoma trybami. Przesuń go do przodu, aby włączyć tryb szlifowania zgrubnego (wymuszony napęd) do usuwania dużej ilości materiału. Przesuń go do tyłu aż do zatrzaśnięcia, aby włączyć tryb szlifowania dokładnego (swobodny ruch) przeznaczony do wrażliwych powierzchni i polerowania. Nigdy nie zmieniaj trybu podczas szlifowania.

Czy mogę używać tej szlifierki do polerowania?

Tak, narzędzie nadaje się do polerowania. Zdejmij osłonę (3), aby ułatwić obsługę. Wybierz niską prędkość oscylacji (pozycja 1-2), nałóż środek polerski na niewielką powierzchnię i użyj akcesorium polerskiego (wełna owcza, filc, gąbka) wykonując ruchy krzyżowe lub okrężne.

Jak podłączyć odkurzacz do szlifierki?

Podłącz wąż odsysający (akcesorium) do przyłącza odsysania (4) lub bezpośrednio do osłony (3). Jeśli to możliwe, użyj węża antystatycznego, aby uniknąć ładunków elektrostatycznych. Odkurzacz musi być dostosowany do szlifowanego materiału.

Jakie są podstawowe środki ostrożności dla tej szlifierki?

Zawsze noś ochronę oczu i maskę przeciwpyłową (klasa P2). Odłącz narzędzie przed regulacją. Używaj dodatkowego uchwytu dla lepszej kontroli. Unikaj atmosfer wybuchowych i trzymaj dzieci z dala. Przestrzegaj ogólnych zasad bezpieczeństwa dotyczących elektronarzędzi.

Jak czyścić i konserwować szlifierkę Bosch GET 55125?

Regularnie czyść szczeliny wentylacyjne szczotką. Do czyszczenia zewnętrznych powierzchni używaj suchej szmatki. Nigdy nie zanurzaj narzędzia w wodzie. Opróżnij pojemnik na pył, jeśli jest używany. W przypadku bardziej zaawansowanej konserwacji oddaj narzędzie do autoryzowanego centrum serwisowego Bosch.

Co zrobić, jeśli talerz szlifierski jest uszkodzony?

Natychmiast wymień uszkodzony talerz szlifierski. Zdejmij tarczę ścierną, odkręć śrubę (10) i wyjmij talerz. Zamontuj nowy talerz, wyrównując zęby i mocno dokręć śrubę. W przypadku wymiany uchwytu talerza skontaktuj się z centrum serwisowym Bosch.

Jakie akcesoria są zalecane do tej szlifierki?

Używaj wyłącznie oryginalnych akcesoriów Bosch: tarcz ściernych samoprzylepnych 125 mm (grubo- i drobnoziarnistych), talerzy szlifierskich: bardzo miękkiego, miękkiego lub twardego w zależności od zastosowania, dodatkowego uchwytu, osłony krawędzi, antystatycznego węża odsysającego oraz akcesoriów polerskich.

Gdzie znaleźć części zamienne i serwis?

Części zamienne są dostępne na stronie bosch-pt.com lub u dealerów. W sprawie serwisu skontaktuj się z Bosch pod numerem 0811 360 122 (we Francji) lub przez e-mail: [e-mail]. Podaj 10-cyfrowy numer referencyjny z tabliczki znamionowej.

INSTRUKCJA OBSŁUGI GET 55125 Professional BOSCH

Instrukcja oryginalna

Instrukcja oryginalna

Instrukcja oryginalna

Niemiecki. Strona 4

Angielski. Strona 10

Francuski. Strona 16

Hiszpański. Strona 22

Portugalski. Strona 28

Włoski. Strona 34

Holenderski. Strona 40

Duński. Strona 46

Szwedzki. Strona 51

Norweski. Strona 56

Fiński. Strona 61

Türkçe. Strona 73

Polski Strona 79

Čeština. Strona 85

Slovenčina Strona 90

Magyar. Strona 96

Русский. Strona 101

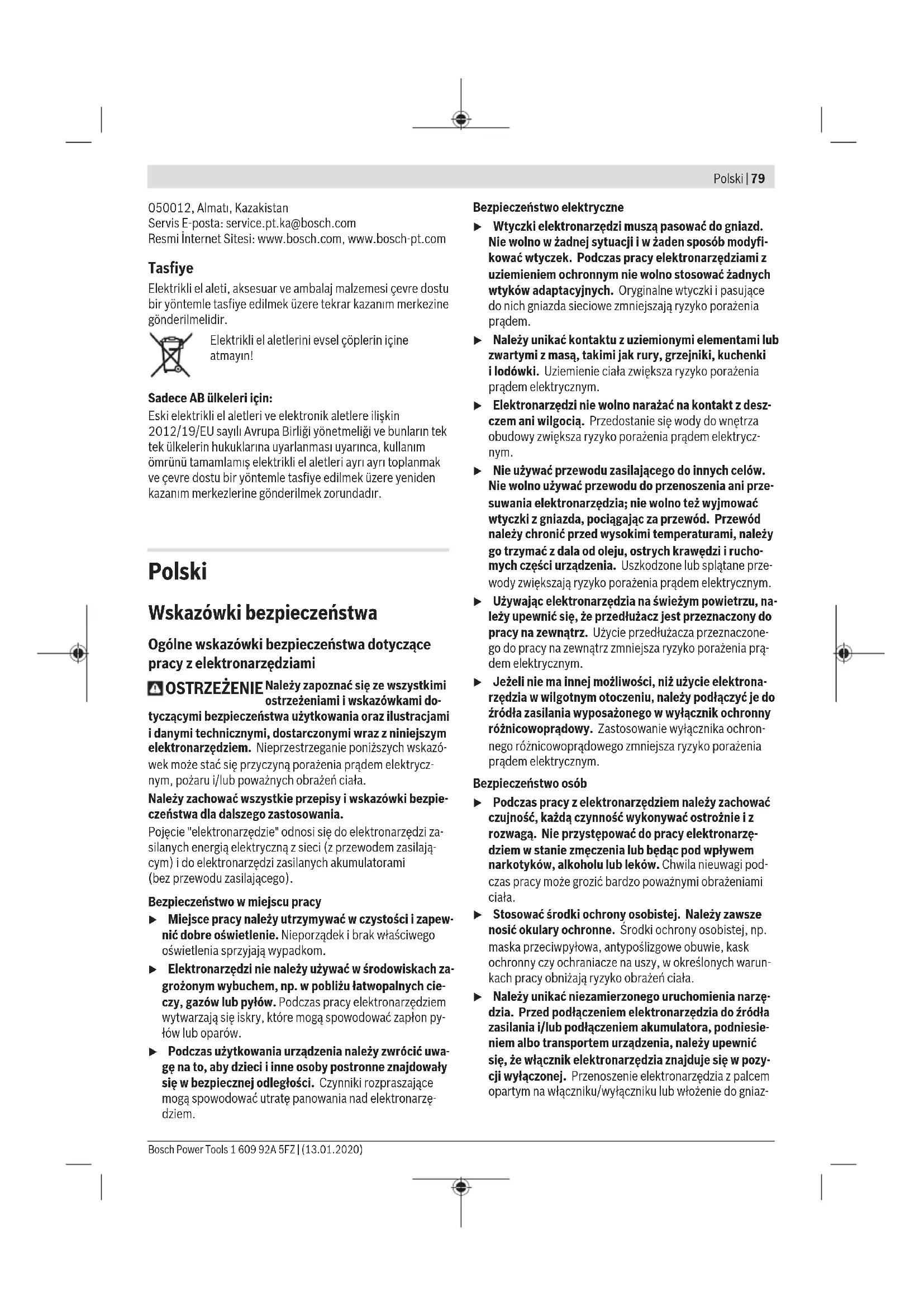

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE: Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami

dotyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Należy zachować wszystkie przestrogi i wskazówki bezpieczeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

Bezpieczeństwo w miejscu pracy

Miejsce pracy należy utrzymywać w czystości i zapewnić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. Elektronarzędzi nie należy używać w środowiskach zagrożonych wybuchem, np. w pobliżu łatwopalnych cieczy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon pyłów lub oparów. Podczas użytkowania urządzenia należy zwracać uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzędziem.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfikować wtyczek. Podczas pracy elektronarzędziami z uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. Elektronarzędzi nie wolno narażać na kontakt z deszczem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycznym. - Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani przesuwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi i ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem elektrycznym. Używając elektronarzędzia na świeżym powietrzu, należy upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczonego do pracy na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym. Jeżeli nie ma innej możliwości, niż użycie elektronarzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochronnego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym.

Bezpieczeństwo osobiste

Podczas pracy elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzędziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas pracy może być przyczyną bardzo poważnych obrażeń ciała. Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warunkach pracy obniżają ryzyko obrażeń. ▶ Należy unikać niezamierzonego uruchomienia narzędzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesieniem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozycji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniazda

80 | Polski

sieciowego wtyczki włączonego narzędzia może stać się przyczyną wypadków.

Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze pozostawione w ruchomych częściach urządzenia mogą spowodować obrażenia ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapanować nad elektronarzędziem w nieprzewidzianych sytuacjach. Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzymać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. Jeżeli producent przewidział podłączenie odkurzacza lub systemu odsysania pyłu, należy upewnić się, że są one podłączone i są prawidłowo stosowane. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. Nie wolno dopuścić, aby rutyna nabyta w wyniku częstej pracy elektronarzędziem zastąpiła ścisłe przestrzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku sekundy spowodować obrażenia.

Obsługa i konserwacja elektronarzędzi

• Nie należy przeciążać elektronarzędzia. Należy dobrać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wykona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane.
• Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. Przed rozpoczęciem jakichkolwiek prac nastawczych, przy wymianie osprzętu lub przy odłożeniu elektronarzędzia należy wyjąć wtyczkę z gniazda sieciowego i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektronarzędzia w rękach nieprzeszkolonego użytkownika są niebezpieczne. Elektronarzędzia i osprzęt należy utrzymywać w nienagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonują i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy występują inne okoliczności, które mogą mieć wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy naprawić przed użyciem elektronarzędzia. Wiele wypad

ków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.

▶ Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. ▶ Elektronarzędzi, osprzętu, narzędzi roboczych itp. należy używać zgodnie z ich instrukcjami oraz uwzględniać warunki i rodzaj wykonywanej pracy. Wykorzystywanie elektronarzędzi do celów niezgodnych z ich przeznaczeniem jest niebezpieczne. Uchwyty i powierzchnie chwytowe powinny być zawsze suche, czyste i niezabrudzone olejem ani smarem. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

Serwis

Prace serwisowe przy elektronarzędziu mogą być wykonywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia.

Wskazówki dotyczące bezpieczeństwa pracy ze szlifierkami

Elektronarzędzie należy stosować wyłącznie do szlifowania na sucho. Przedostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem. Należy zadbać o to, aby powstające przy pracy iskry nie stanowiły dla nikogo zagrożenia. Należy usunąć wszystkie łatwopalne materiały znajdujące się w pobliżu. Podczas szlifowania metali dochodzi do iskrzenia. Uwaga: niebezpieczeństwo pożaru! Należy unikać przegrzewania szlifowanego materiału i szlifierki. Przed przerwą w pracy należy zawsze opróżnić pojemnik na pył. W sprzyjających warunkach, np. pod wpływem iskrzenia podczas szlifowania metali, może dojść do samozapalenia się pyłu szlifierskiego w worku na pył, mikrofiltrze, papierowym worku na pył (lub w worku filtracyjnym ew. w filtrze odkurzacza). Zwiększone niebezpieczeństwo istnieje, gdy pył taki zmieszany jest z resztkami lakieru, poliuretanu lub innymi chemicznymi materiałami, a materiał szlifowany jest po długiej obróbce rozgrzany. - Otwory wentylacyjne elektronarzędzia należy regularnie czyścić. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia elektryczne. Elektronarzędzie należy trzymać podczas pracy mocno w obu rękach i zapewnić bezpieczną pozycję pracy. Prowadzenie elektronarzędzia oburącz sprzyja bezpieczeństwu pracy. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.

Opis urządzenia i ich zastosowania

Należy przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa i zaleceń. Nieprzestrzeganie wskazówek dotyczących bezpieczeństwa i zaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do szlifowania na sucho drewna, tworzywa sztucznego, metalu, masy szpachlowej oraz powierzchni lakierowanych.

Elektronarzędzia z regulacją elektroniczną mogą być stosowane również do polerowania.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

(1) Pokrętło wstępnego wyboru prędkości oscylacyjnej (2) Włącznik/wyłącznik (3) Rura wylotowa (4) Króciec wylotowy (5) Rękojeść dodatkowa (powierzchnia izolowana) ^A) (6) Śruba rękojeści dodatkowej (7) Rękojeść (powierzchnia izolowana) (8) Papier ścierny (9) Klucz sześciokątny (10) Śruba do mocowania talerza szlifierskiego (11) Talerz szlifierski (12) Osłona krawędzi (13) Otwór gwintowany (14) Przełącznik trybów pracy (15) Przycisk odblokowujący

A) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Szlliferka mimośrodkowa GET 75-150 GET 55-125
Numer katalogowy		3601 B57 1.. 3601 B57 0..
Wstepny wybor prędkość Oscylacyjnej ● ●
Moc nominalna W 750 550
Prȩdkość obrotowa bez obciążenia no.	min-1	3300 - 7300	3300 - 7800
Prȩdkość Oscylacyjna bez obciążenia min	-1	6600 - 14600	6600 - 15600
Prȩdkość obrotowa talerza szlifierskiego pod-czas szlifowania zgrubnégo	min-1	290 - 640	200 - 480
Średnica oscylaci jj mm 4,5 3,5
Średnica talerza szlifierskiego mm 150 125
Waga zgodnia z EPTA-Procedure 01:2014 kg 2,6 2,4
Klasa ochry		☐/II /II

Dane obowiązują dla napięcia znamionowego [U] 230 V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji produktu sprawdzanych w niektórych krajach dane te mogą się różnić.

Informacja na temat hałasu i wibracji

	GET 75-150 GET 55-125
	3601 B57 1.. 3601 B57 0..
Wartosci pomiarowe emisi hałasu zostały okreslone zgodnia z EN 62841-2-4.
Okreslony wg skali A typowy poziom hałasu emitowanego przyz urzystzeniaDynosi
Poziom ciasnienia akustycznego	dB(A)	85	86
Poziom mocy akustycznej	dB(A)	96	97
Niepewnosć pomiaru K	dB	3	3
Stosować środki ochrony sąchu!
Wartosci sączne drgań aₐ (suma wektorowa z trzech kierunków) i niedewnosć pomiaru K oznaczone zgodnia z EN 62841-2-4:
SzlifOWanie: normalny tryb

82 | Polski

	GET 75-150 GET 55-125
ah	m/s²	5,5	5,5
K	m/s²	1,5	1,5
Szilfowanie: tryb Turbo
ah	m/s²	6,5	6,0
K	m/s²	1,5	1,5
Polerowanie
ah	m/s²	7,0	7,5
K	m/s²	1,5	1,5

Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną procedurą pomiarową i mogą zostać użyte do porównywania elektronarzędzi. Można ich także użyć do wstępnej oceny poziomu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji hałasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowodować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę osoby obsługującej przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy.

Montaż

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Aby zdjąć papier ścierny (8), należy odchylić go z jednej strony, a następnie pociągnąć, zdejmując z talerza szlifierskiego (11).

Przed założeniem nowego papieru ściernego należy oczyścić talerz szlifierski (11) z zanieczyszczeń i kurzu, używając do tego np. pędzelka.

Powierzchnia talerza szlifierskiego (11) wykonana jest z tkaniny do mocowania na rzepy, aby umożliwić szybkie i łatwe założenie papieru ściernego.

Przyłożyć papier ścierny (8) do spodniej części talerza szlifierskiego (11) i mocno docisnąć.

Aby zagwarantować optymalne odsysanie pyłu, należy zwrócić uwagę na to, aby otwory w papierze ściernym (8) pokrywały się z otworami w talerzu szlifierskim (11).

Wybór talerza szlifierskiego

W zależności od zastosowania elektronarzędzie można wyposażyć w talerze szlifierskie o różnej twardości:

-Talerz szlifierski bardzo miękki: dostosowany do polerowania i delikatnego szlifowania również powierzchni wypukłych

-Talerz szlifierski miękki: o uniwersalnym zastosowaniu, dostosowany do wszystkich prac szlifierskich

-Talerz szlifierski twardy: zapewniający wysoką wydajność szlifowania równych powierzchni

Wymiana talerza szlifierskiego

Wskazówka: Uszkodzony talerz szlifierski (11) należy natychmiast wymienić.

Zdjąć papier ścierny lub narzędzie polerskie. Wykręcić całkowicie śrubę (10) i zdjąć talerz szlifierski (11). Założyć nowy talerz szlifierski (11) i mocno dokręcić śrubę ręką.

Wskazówka: Zabieraki dla padów o średnicach 150 i 125 mm są inne. Pady mogą być montowane tylko do pasującego elektronarzędzia.

Wskazówka: Podczas zakładania nowego talerza szlifierskiego zwrócić uwagę na to, aby uzębienie zabieraka weszło w otwory w talerzu szlifierskim.

Wskazówka: Wymianę uszkodzonego elementu mocującego talerza szlifierskiego należy zlecić w autoryzowanym punkcie serwisowym firmy Bosch.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu.

Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• O ile jest to możliwe, należy zawsze stosować system odsysania pyłu, dostosowany do rodzaju obrabianego materiału. Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.

Należy przestrzegać aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obróbki różnego rodzaju materiałów.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Przed szlifowaniem zaleca się podłączyć elektronarzędzie do odkurzacza. Elektronarzędzie nie posiada własnej dmuchawy; nie wolno stosować worków na pył.

Zewnętrzny system odsysania pyłu

Podłączyć wąż odsysający (osprzęt) do rury wylotowej (3) lub bezpośrednio do króćca wylotowego (4) elektronarzędzia.

Wskazówka: Rura wylotowa (3) jest wykonana z antystatycznego materiału. Dodatkowe użycie antystatycznego węża odsysającego (osprzęt) zapobiega gromadzeniu się ładunków elektrostatycznych w urządzeniu, co w sporadycznych przypadkach zdarza się podczas szlifowania.

Podczas pracy bez systemu odsysania pyłu (np. podczas polerowania) rurę wylotową (3) można usunąć. W tym celu należy nacisnąć przycisk odblokowujący (15) i pociągnąć rurę wylotową (3) do tyłu, zdejmując ją z elektronarzędzia.

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów rakotwórczych należy używać odkurzacza specjalnego.

Rękojeść dodatkowa

Rękojeść dodatkowa (5) umożliwia wygodne użytkowanie narzędzia oraz optymalne rozłożenie sił, szczególnie w przypadku intensywnego szlifowania.

Rękojeść dodatkową (5) wkręcić do wyboru po prawej lub po lewej stronie obudowy w przeznaczony do tego gwint (13).

Dla zapewnienia lepszej kontroli podczas szlifowania należy oprzeć drugą rękę z przodu elektronarzędzia. Rękojeść dodatkowa (5) ma zapobiegać powstawaniu sił bocznych i chwianiu się elektronarzędzia. To z kolei ma doprowadzić do uszkodzenia szlifowanej powierzchni oraz padu.

Osłona krawędzi

Osłona krawędzi (12) chroni talerz szlifierski podczas szlifowania blisko krawędzi materiału. Założyć osłonę krawędzi

(12) z przodu na elektronarzędzie. Aby zdjąć osłonę krawędzi (12), należy chwycić ją i pociągnąć do przodu.

Praca

Uruchamianie

Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce znamionowej elektronarzędzia. Elektronarzędzia przeznaczone do pracy pod napięciem 230 V można przyłączać również do sieci 220 V.

Włączanie/wyłączanie

Należy upewnić się, że możliwa jest obsługa włącznika/wyłącznika bez zdejmowania dłoni z rękojeści.

Aby włączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik (2) do przodu.

Aby wyłączyć elektronarzędzie, należy przesunąć włącznik/wyłącznik (2) do tyłu.

Wstępny wybór prędkości oscylacyjnej

Za pomocą pokrętła wstępnego wyboru prędkości oscylacyjnej (1) można ustawić prędkość oscylacyjną już podczas pracy.

1-2 niska prędkość oscylacyjna, 3-4 średnia prędkość oscylacyjna, 5-6 wysoka prędkość oscylacyjna

Wymagana prędkość oscylacyjna zależy od materiału oraz warunków pracy i można ją ustalić metodą praktyczną.

System Constant Electronic utrzymuje stałą prędkość oscylacyjną zarówno na biegu jałowym, jak i przy obciążeniu, zapewniając stałą wydajność pracy.

Po dłuższej pracy z prędkością oscylacyjną elektronarzędzie należy schłodzić, przełączając je w tym celu na ok.

3 minuty na maksymalną prędkość oscylacyjną.

Wybór wydajności ściernej

Użytkownik ma do wyboru dwa tryby pracy różniące się wydajnością ścierną. Do szlifowania zgrubnego należy przesunąć przycisk trybów pracy (14) do przodu, a do szlifowania dokładnego należy przesunąć przycisk trybów pracy (14) do tyłu aż do słyszalnego zablokowania. Nie wolno zmieniać trybu pracy podczas szlifowania! Istnieje niebezpieczeństwo doznania obrażeń.

Tryb do szlifowania zgrubnego (ciągłe przeniesienie obrotów)

Ten tryb pracy, zapewniający dużą wydajność ścierną, zaleca się do obróbki bardzo chropowatych, wytrzymałych powierzchni, jak również do polerowania ściernego. Dzięki przeniesieniu napędu na talerz osiągnięty zostanie równomierny ruch oscylacyjny i obrotowy.

Tryb pracy do szlifowania dokładnego (swobodny bieg)

Ten tryb pracy zaleca się do obróbki wrażliwych powierzchni, a także do prac wykończeniowych. Dzięki swobodnemu biegowi talerza szlifierskiego osiągnięty zostanie uzależniony od siły nacisku ruch obrotowy przy równomiernym ruchu mimośrodowym. Modyfikując nacisk na obrabiany przedmiot, można dodatkowo regulować wydajność ścierną.

Wskazówki dotyczące pracy

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Nie należy kłaść elektronarzędzia na boku. Może to spowodować trwałe odkształcenie talerza szlifierskiego. Elektronarzędzie nie jest przeznaczone do zastosowań stacjonarnych. Nie wolno go mocować na przykład w imadle ani na stole roboczym.

Szlifowanie powierzchni

Włączyć elektronarzędzie, przyłożyć do powierzchni szlifowanej i przy średnim nacisku przesuwać po elemencie obrabianym.

Wydajność usuwania materiału i końcowy wygląd oszlifowanej powierzchni uzależnione są w głównej mierze od papieru ściernego, wstępnie wybranej prędkości oscylacyjnej i siły nacisku podczas obróbki.

Jedynie papier ścierny, znajdujący się w nienagannym stanie, zapewnia wysoką wydajność usuwania materiału i oszczędza elektronarzędzie.

Praca z równomiernym naciskiem wydłuża żywotność papieru ściernego.

Nadmierny nacisk nie prowadzi do zwiększenia wydajności szlifowania, lecz do silniejszego zużycia się elektronarzędzia i papieru ściernego.

Nie należy używać papieru ściernego, którym obrabiano metal, do innych materiałów.

Należy używać jedynie oryginalnego osprzętu szlifierskiego firmy Bosch.

Szlifowanie zgrubne

Założyć papier ścierny ze zgrubnym ziarnem.

Naciskać lekko elektronarzędzie przy obróbce, aby osiągnąć wyższą prędkość oscylacyjną oraz zwiększyć wydajność usuwania materiału.

Szlifowanie wykończeniowe

Założyć papier ścierny z drobnym ziarnem.

Modyfikując lekko nacisk na obrabiany materiał lub zmieniając stopień prędkości obrotowej, można zredukować prędkość oscylacyjną talerza szlifierskiego, zachowując jednocześnie jego ruch mimośrodowy.

Przesuwać elektronarzędzie przy średnim nacisku ruchem okrężnym po całej powierzchni lub naprzemiennie wzdłuż i wszerz elementu obrabianego. Nie przechylać elektronarzędzia, aby nie przytrzeć powierzchni obrabianej, np. forniru.

Po zakończeniu pracy wyłączyć elektronarzędzie.

Polerowanie

Wskazówka: Do polerowania można zdjąć rurę wylotową (3), aby ułatwić operowanie narzędziem i uniknąć uszkodzenia obrabianego przedmiotu.

Aby nadać połysk zwietrzałemu lakierowi lub usunąć zarysowania (np. ze szkła akrylowego), urządzenie należy wyposażyć w odpowiedni osprzęt polerski, np. pokrywę z wełny jagnięcej, filc polerski lub gąbkę polerską (osprzęt).

Podczas polerowania należy wybierać niską prędkość oscylacyjną (stopień 1-2), aby uniknąć nadmiernego nagrzewania się obrabianej powierzchni.

Politurę należy nałożyć na nieco mniejszą powierzchnię niż powierzchnia polerowana. Środek polerski należy wcierać za pomocą odpowiedniego narzędzia polerskiego, wykonując ruchy obrotowe lub krzyżowe i stosując umiarkowany docisk.

Nie wolno dopuścić do zaschnięcia środka polerskiego na obrabianej powierzchni, gdyż może to spowodować jej uszkodzenie. Powierzchni polerowanej nie wolno wystawiać na bezpośrednie działanie promieni słonecznych.

Osprzęt polerski należy regularnie czyścić, aby zagwarantować optymalny rezultat polerowania. Osprzęt polerski należy prać w ciepłej wodzie z dodatkiem łagodnego środka piorącego. Nie stosować rozpuszczalników.

W celu zagwarantowania optymalnej wydajności odsysania pyłu należy regularnie czyścić króciec wylotowy (4).

Konserwacja i serwis

Konserwacja i czyszczenie

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda. Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę.

Jeżeli konieczna okaże się wymiana przewodu przyłączeniowego, należy zlecić ją firmie Bosch lub autoryzowanemu serwisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacja o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Utylizacja odpadów

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić do powtórnego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego, nieużyteczne elektronarzędzia należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Čeština

Popis výrobku a výkonu

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řiďte se obrázky v přední části návodu k obsluze.

Popis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Voľba úberového výkonu

K dispozícii sú dva režimy prevádzky s rozdielnym úberovým výkonom. Pre hrubý výbrus posuňte prepínač druhov prevádzky (14) dopredu a pre jemný výbrus posuňte prepínač druhov prevádzky (14) dozadu tak, aby počuteľne zapadol.

Продукт і призначення

Прочитайте всі застереження та вказівки. Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Будь ласка, дотримуйтесь інструкцій з експлуатації.

Призначення приладу

Електроприлад призначений для сухого шліфування деревини, пластмас, металів, лаків та поверхонь з лакофарбовим покриттям.

Przyrząd do elektronicznego systemu regulowania prędkości także i do polerowania.

Urządzenie powinno pracować przy największej liczbie obrotów biegu jałowego.

M480 Net

best

Wood+Paint

Rough/Remove

80

Medium/Prepare

Fine/Finish

220

120
