GET 55125 Professional - šlifuoklis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Ekscentrinis šlifuoklis
Prekės ženklas	Bosch
Modelis	GET 55125 Professional (GET 55-125)
Vardinė sunaudojama galia	550 W
Tuščios eigos dažnis	3300–7800 aps./min
Tuščios eigos svyravimo dažnis	6600–15600 svyr./min
Šlifavimo disko skersmuo	125 mm
Svyravimo amplitudė	3,5 mm
Svoris (pagal EPTA 01:2014)	2,4 kg
Įtampa	230 V
Apsaugos klasė	II
Svyravimo dažnio parinkimas	Taip (6 padėčių ratukas)
Režimo parinkiklis (stambus/plonas)	Taip
Siurbimo jungtis	Taip, skersmuo 35 mm
Papildoma rankena	Taip, nuimama (dešinė/kairė)
Krašto apsauga	Taip
Naudojimas	Sausas medienos, plastiko, metalo, glaisto, lako šlifavimas; poliravimas
Garso slėgio lygis	86 dB(A)
Garso galios lygis	97 dB(A)
Vibracijos (įprastas šlifavimas)	5,5 m/s²

Dažnai užduodami klausimai - GET 55125 Professional BOSCH

Kaip pakeisti šlifavimo diską ant Bosch GET 55125 Professional šlifuoklio?

Norėdami pakeisti šlifavimo diską, pakelkite jį už krašto ir nuimkite nuo šlifavimo disko. Prieš montuodami naują lipnų diską, nuvalykite diską, įsitikindami, kad skylės sutampa, kad būtų užtikrintas optimalus siurbimas.

Kokį svyravimo dažnį pasirinkti šlifuojant medieną?

Šlifuodami medieną, pradėkite nuo vidutinio greičio (3-4 padėtis) ir reguliuokite pagal norimą rezultatą. Stambiam šlifavimui naudokite didelį greitį (5-6) su stambiu šlifavimo disku. Smulkiam apdailos darbui sumažinkite greitį (1-2) su smulkiu disku.

Kaip naudoti stambaus ir smulkaus šlifavimo režimus?

Režimo parinkiklis (14) leidžia pasirinkti vieną iš dviejų režimų. Pastumkite jį į priekį, kad įjungtumėte stambaus šlifavimo režimą (priverstinis sukimasis) dideliam medžiagos šalinimui. Pastumkite jį atgal, kol užsifiksuos, kad įjungtumėte smulkaus šlifavimo režimą (laisvas judėjimas), tinkamą jautriems paviršiams ir poliravimui. Niekada nekeiskite režimo šlifavimo metu.

Ar galiu šį šlifuoklį naudoti poliravimui?

Taip, įrankis tinkamas poliravimui. Nuimkite pūstuvą (3), kad būtų lengviau valdyti. Pasirinkite mažą svyravimo greitį (1-2 padėtis), užtepkite blizginimo priemonę ant mažo paviršiaus ir naudokite poliravimo priedą (avies vilna, veltinis, kempinė), atlikdami kryžminius arba sukamuosius judesius.

Kaip prijungti dulkių siurblį prie šlifuoklio?

Prijunkite siurbimo žarną (priedas) prie siurbimo antgalio (4) arba tiesiai prie pūstuvo (3). Jei įmanoma, naudokite antistatinę žarną, kad išvengtumėte elektrostatinių krūvių. Dulkių siurblys turi būti pritaikytas šlifuojamai medžiagai.

Kokie yra pagrindiniai saugos reikalavimai šiam šlifuokliui?

Visada dėvėkite akių apsaugą ir dulkių kaukę (P2 klasė). Prieš atlikdami bet kokius reguliavimus, atjunkite įrankį. Naudokite papildomą rankeną geresnei kontrolei. Venkite sprogių atmosferų ir laikykite vaikus atokiai. Laikykitės bendrų elektrinių įrankių saugos instrukcijų.

Kaip valyti ir prižiūrėti Bosch GET 55125 šlifuoklį?

Reguliariai valykite vėdinimo angas šepetėliu. Išorę valykite sausa šluoste. Niekada nemerkite įrankio į vandenį. Jei naudojate, ištuštinkite dulkių talpyklą. Dėl išsamesnės priežiūros kreipkitės į įgaliotą Bosch techninės priežiūros centrą.

Ką daryti, jei šlifavimo diskas yra pažeistas?

Nedelsdami pakeiskite pažeistą šlifavimo diską. Nuimkite šlifavimo diską, atsukite varžtą (10) ir nuimkite diską. Sumontuokite naują diską, sulygiuodami dantis, ir tvirtai prisukite. Norėdami pakeisti disko laikiklį, kreipkitės į Bosch techninės priežiūros centrą.

Kokie priedai rekomenduojami šiam šlifuokliui?

Naudokite tik originalius Bosch priedus: 125 mm lipnius šlifavimo diskus (stambius ir smulkius), šlifavimo diskus (ypač minkštus, minkštus arba kietus, priklausomai nuo paskirties), papildomą rankeną, krašto apsaugą, antistatinę siurbimo žarną ir poliravimo priedus.

Kur rasti atsargines dalis ir techninės priežiūros paslaugas?

Atsarginės dalys yra prieinamos svetainėje bosch-pt.com arba pas pardavėjus. Dėl techninės priežiūros kreipkitės į Bosch telefonu 0811 360 122 (Prancūzija) arba el. paštu [e-mail]. Nurodykite 10 skaitmenų identifikacinį kodą etiketėje.

NAUDOJIMO INSTRUKCIJA GET 55125 Professional BOSCH

Lietuvių k. .Puslapis 169

180

w 186

1

Vokiečių

Saugos nuorodos

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ĮSPĖJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti vaikams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elettrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.

Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti ar susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižaloti. Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą junkite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš jungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių

170 | Lietuvių k.

nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. Dažnai naudodami įrankį ir gerai su juo susipažinę, vis tiek neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. ▸ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. ▸ Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. ▸ Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techninė priežiūra

▸ Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su šlifuokliais

▸ Elektrinį įrankį naudokite tik šlifavimui sausuoju būdu. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Stebėkite, kad skriejančios kibirkštys nesužalotų kitų asmenų. Pašalinkite netoliese esančias degias medžiagas. Šlifuojant metalus susidaro kibirkščių srautas.

Dėmesio – gaisro pavojus! Venkite šlifuojamo ruošinio ir šlifuoklio perkaitimo. Per darbo pertraukėles visada ištuštinkite dulkių rezervuarą. Dulkių surinkimo maišelyje, mikrofiltre, popieriniame maišelyje (arba dulkių siurblio filtruojamajame maišelyje ar filtre) esančios šlifavimo dulkės, esant nepalankioms sąlygoms, pvz., šlifuojant metalus susidarius kibirkščių srautui, gali savaime užsidegti. Ypač didelis pavojus iškyla tada, jei šlifavimo dulkės yra susimaišiusios su lako ir poliuretano likučiais arba kitokiomis cheminėmis medžiagomis ir šlifuojamas ruošinys po ilgesnio darbo įkaista. Reguliariai valykite savo elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas. Prieš padėdami elektrinį įrankį būtinai palaukite, kol jo besisukančios dalys visiškai sustos. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirtį

Elektrinis įrankis skirtas mediniams, plastikiniams, metaliniams, glaistytiems bei lakuotiems paviršiams šlifuoti sausuoju būdu.

Elektriniai prietaisai su elektroniniu reguliatoriumi taip pat skirti poliruoti.

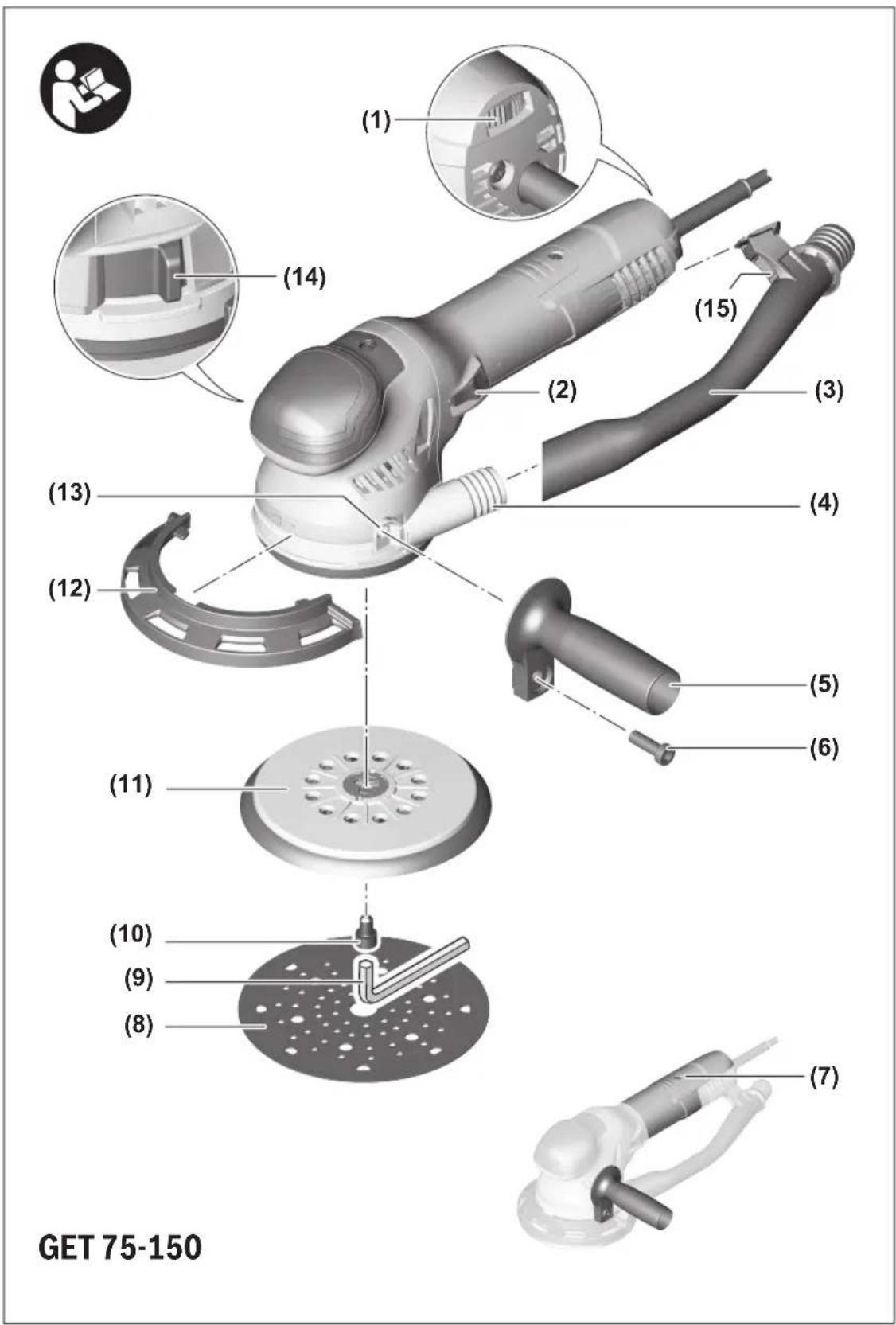

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1) Svytavimo judesio reguliatoriaus ratukas (2) Įjungimo-išjungimo jungiklis (3) Išpūtimo vamzdis (4) Dulkių išmetimo atvamzdis (5) Papildoma rankena (izoliuotas rankenos paviršius) A) (6) Papildomos rankenos varžtas (7) Rankena (izoliuotas rankenos paviršius) (8) Šlifavimo popieriaus lapelis (9) Šešiabriaunis raktas (10) Šlifavimo disko varžtas

(11) Šlifavimo diskas (12) Kraštų apsauga (13) Kiaurymė su sriegiu (14) Veikimo režimų perjungiklis

(15) Atblokavimo klavišas

A) Pavaizduoti ar aprašyti priedai į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Ekscentrinis šlifuokills GET 75-150 GET 55-125
Gaminio numeris		3 601 B57 1.. 3 601 B57 0..
Šlifavimo judesių skaičiaus nustatymas ● ●
Nominali naudiojamoji galia W 750 550
Tušciosios eigos sūkių skaičius n0	min-1	3300 - 7300 3300 - 7800
Tušciosios eigos švytavimo judesių skaičius min	-1	6600 - 14600 6600 - 15600
Šlifavimo disko sūkių skaičius rupiojo šlifavimotemu	min-1	290 - 640 200 - 480
Švytavimo skersmuo mm 4,5 3,5
Šlifavimo disko skersmuo mm 150 125
Svoris pagal „EPTA-Procedure 01:2014“ kg 2,6 2,4
Apsaugos klasë		☐/☐/☐

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

	GET 75-150 GET 55-125
	3 601 B57 1.. 3 601 B57 0..
Triukšmo emisijos vertës nustatytos pagal EN 62841-2-4.
Pagal A.skåle iismatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia
Garso slégio lygis	dB(A)	85	86
Garso galios lygis	dB(A)	96	97
Paklaida K	dB	3	3
Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji vertė a (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 62841-2-4:

Šlifavimas: įprastinis režimas

ah	m/s2	5,5	5,5
K	m/s2	1,5	1,5
Šlifavimas: „Turbo“ režimas
ah	m/s2	6,5	6,0
K	m/s2	1,5	1,5
Poliravimas
ah	m/s2	7,0	7,5
K	m/s2	1,5	1,5

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei

šis elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

172 | Lietuvių k.

Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Šlifavimo popieriaus lapelio keitimas

Norėdami nuimti šlifavimo popieriaus lapelį (8), pakelkite jo kraštelį ir nutraukite nuo šlifavimo disko (11).

Prieš uždėdami naują šlifavimo popieriaus lapelį, nuo šlifavimo disko (11), pvz., teptuku, nuvalykite nešvarumus ir dulkes.

Šlifavimo disko (11) paviršius yra iš lipniojo audinio, kad greitai ir lengvai galėtumėte pritvirtinti šlifavimo popieriaus lapelius su lipnia jungtimi.

Tvirtai prispauskite šlifavimo popieriaus lapelį (8) prie šlifavimo disko (11) apatinės pusės.

Kad užtikrintumėte optimalų dulkių nusiurbimą, stebėkite, kad šlifavimo popieriaus lapelyje (8) esančios kiaurymės sutaptų su šlifavimo diske (11) esančiomis kiaurymėmis.

Šlifavimo disko parinkimas

Priklausomai nuo atliekamo darbo, elektrinis įrankis gali būti naudojamas su skirtingo kietumo šlifavimo diskais:

• Ypatingai minkštas šlifavimo diskas: skirtas poliruoti ir švelniai šlifuoti; tinkamas net ir išgaubtiems paviršiams
• Minkštas šlifavimo diskas: skirtas visiems šlifavimo darbams, universalios paskirties
• Kietas šlifavimo diskas: skirtas lygiems paviršiams dideliu našumu šlifuoti

Šlifavimo disko keitimas

Nurodymas: pažeistą šlifavimo diską (11) nedelsdami pakeiskite.

Nuimkite šlifavimo popieriaus lapelį arba poliravimo įrankį. Visiškai išsukite varžtą (10) ir nuimkite šlifavimo diską (11). Uždėkite naują šlifavimo diską (11) ir vėl užveržkite varžtą.

Nuoroda: griebtuvai 150 diskui ir 125 diskui yra skirtingi. Griebtuvus galima montuoti tik ant tinkamo elektrinio įrankio.

Nuoroda: uždėdami šlifavimo diską stebėkite, kad laikiklio dantukai patektų į šlifavimo disko kiaurymes.

Nuoroda: pažeistas šlifavimo disko pagrindas turi būti keičiamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiagoms taikomų taisyklių.

Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Norint šlifuoti, elektrinį įrankį rekomenduojama prijungti prie dulkių siurblio. Elektrinis įrankis atskiro ventiliatoriaus neturi; dulkių surinkimo maišeliu naudoti negalima.

Išorinis dulkių nusiurbimas

Nusiurbimo žarną (papildoma įranga) prijunkite prie išpūtimo vamzdžio (3) arba tiesiai prie elektrinio įrankio dulkių išmetimo atvamzdžio (4).

Nuoroda: Dulkių išpūtimo vamzdis (3) yra iš antistatinės medžiagos. Jei šlifavimo dulkėms nusiurbti papildomai naudosite ir antistatinę nusiurbimo žarną (papildoma įranga), išvengsite retais atvejais šlifuojant susidarančios prietaiso statinės įkrovos.

Dirbdami be dulkių nusiurbimo įrangos (pvz., poliruodami), dulkių išpūtimo vamzdį (3) galite nuimti. Tuo tikslu paspauskite atblokavimo klavišą (15) ir nuimkite dulkių išpūtimo vamzdį (3) nuo elektrinio įrankio, traukdami jį atgal.

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Pagalbinė rankena

Papildoma rankena (5) užtikrina patogų valdymą ir optimalų jėgos paskirstymą, ypač esant dideliam šlifavimo našumui. Papildomą rankeną (5) sriegėje (13) pritvirtinkite prie įrankio pasirinktinai dešinėje arba kairėje.

Kad galėtumėte geriau kontroliuoti elektrinį įrankį, atlikdami šlifavimo darbus, antrą ranką padėkite ant priekinės rankai skirtos srities. Papildoma rankena (5) gali sukelti šonines jėgas, dėl kurių elektrinis įrankis gali pradėti kratytis. Tai gali pažeisti šlifuojamą paviršių ir šlifavimo diską.

Krašto apsauga

Krašto apsauga (12) saugo šlifavimo diską šlifuojant sritis arti krašto. Krašto apsaugą (12) iš priekio uždėkite ant elektrinio įrankio.

Norėdami nuimti, krašto apsaugą (12), laikydami už galo, nutraukite nuo įrankio.

Naudojimas

Paruošimas naudoti

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firmos lentelėje nurodytais duomenimis. 230 V pažymėtus elektrinius įrankius galima jungti ir 220 V įtampos elektros tinklą.

Įjungimas ir išjungimas

Įsitikinkite, kad galite paspausti įjungimo-išjungimo jungiklį nepaleisdami rankenos.

Norėdami elektrinį įrankį įjungti, įjungimo-išjungimo jungiklį (2) pastumkite į priekį.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungiklį (2) pastumkite atgal.

Svytavimo judesių skaičiaus išankstinis nustatymas

Su reguliavimo ratuku (1) reikiamą šlifavimo judesių skaičių galite nustatyti net ir prietaisui veikiant.

1-2 mažas šlifavimo judesių skaičius 3-4 vidutinis šlifavimo judesių skaičius 5-6 didelis šlifavimo judesių skaičius

Reikiamas šlifavimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu.

Elektroninis šlifavimo judesių skaičiaus stabilizatorius palaiko beveik pastovų nustatytą šlifavimo judesių skaičių tiek veikiant prietaisui tuščiąja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Po ilgesnio naudojimo mažu šlifavimo judesių skaičiumi, kad elektrinis įrankis atvėstų, apie 3 minutes leiskite jam veikti tuščiąja eiga didžiausiu šlifavimo judesių skaičiumi.

Šlifavimo našumo parinkimas

Galite pasirinkti vieną iš dviejų šlifavimo našumų. Norėdami atlikti rupiojo šlifavimo darbus, veikimo režimų perjungiklį (14) pastumkite pirmyn, o norėdami atlikti glotniojo šlifavimo darbus, veikimo režimų perjungiklį (14) stumkite atgal, kol išgirsite, kad užsifiksavo.

▷ Šlifuodami veikimo režimo nekeiskite! Iškyla susižalojimo pavojus.

Rupiojo šlifavimo režimas (priverstinis judėjimas)

Šį veikimo režimą rekomenduojama pasirinkti, norint šlifuoti labai šiurkščius, neautrius paviršius bei poliruoti šlifuojant. Šlifavimo diską suka nuolatinė pavara, todėl visuomet užtikrinamas pastovus ekscentrinis ir sukamasis disko judesys.

Glotniojo šlifavimo režimas (laisvasis judėjimas)

Šį veikimo režimą rekomenduojama pasirinkti, norint apdirbti jautrius paviršius bei glotniai poliruoti. Šlifavimo diskas juda laisvai, todėl jo sukamasis judesys priklauso nuo įrankio prispaudimo jėgos, o ekscentrinis judesys išlieka pastovus. Keičiant įrankio prispaudimo jėgą, galima papildomai dozuoti šlifavimo našumą.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Prieš padedami elektrinį įrankį būtinai palaukite, kol besisukančios dalys visiškai sustos. Nepadėkite elektrinio įrankio ant šono. Priešingu atveju galite pažeisti šlifavimo diską. Elektrinis įrankis nėra skirtas naudoti stacionariai. Jo negalima, pvz., įveržti spaustuvuose arba įtvirtinti darbastalyje.

Paviršiaus šlifavimas

Junkite elektrinį prietaisą, visu šlifuojamuoju paviršiumi uždėkite ant apdorojamo pagrindo ir šiek tiek spausdami stumkite per ruošinį. Šlifavimo našumas ir šlifuoto paviršiaus glotnumas iš esmės priklauso nuo šlifavimo popieriaus lapelio parinkimo, nustatytos šlifavimo judesių skaičiaus pakopos ir prispaudimo jėgos. Tik geras šlifavimo popierius garantuoja šlifavimo kokybę ir padeda tausoti prietaisą. Stenkitės visuomet vienodai prispausti prietaisą, tuomet šlifavimo popierių naudosite ilgiau. Stipresnis prispaudimas nepadidina šlifavimo našumo, o tik pagreitina prietaiso ir šlifavimo priemonių susidėvėjimą. Tuo pačiu šlifavimo popieriaus lakštu, kuriuo šlifavote metalą, nešlifuokite kitų medžiagų. Naudokite tik originalią Bosch papildomą šlifavimo įrangą.

Grubusis šlifavimas

Pritvirtinkite grubaus grūdėtumo šlifavimo popieriaus lapelį. Elektrinį įrankį spauskite nestipriai, kad jis veiktų didesniu šlifavimo judesių skaičiumi ir būtų didesnis šlifavimo našumas.

Glotnus šlifavimas

Pritvirtinkite smulkaus grūdėtumo šlifavimo popieriaus lapą.

Siekiant išvengti per didelio prispaudimo jėgos arba šlifavimo judesių skaičiaus padidinimo, galite sumažinti šlifavimo disko sukimosi greitį, išlaikydami ekscentrinį judėjimą.

Elektrinį įrankį šiek tiek spausdami veskite ruošinio paviršiumi apskritiminiais judesiais arba pakaitomis išilgine ir skersine kryptimi. Elektrinio prietaiso neperkreipkite, kad neperšlifuotumėte apdorojamo ruošinio, pvz., faneros.

Baigę pjauti, išjunkite elektrinį įrankį.

Poliravimas

Nuoroda: Norėdami poliruoti, išpūtimo vamzdį (3) galite nuimti, tada lengviau bus valdyti įrankį ir nepažeisite ruošinio.

Norint poliruoti nudilusį laką arba poliruoti įbrėžimus (pvz., akrilinio stiklo), elektrinį prietaisą galima naudoti su specialiais poliravimo įrankiais, pvz., avies vilnos gaubtu, poliravimo veltiniu arba poliravimo kempine (papildoma įranga).

Norėdami poliruoti, kad išvengtumėte per didelio paviršiaus įkaitimo, pasirinkite mažą judesių skaičių (1-2 pakopa).

Užtepkite poliravimo priemones ant šiek tiek mažesnio paviršiaus nei norite poliruoti. Poliravimo priemonę kryžminiais ir sukamaisiais judesiais bei šiek tiek spausdami įtrinkite specialiu poliravimo įrankiu.

Saugokite, kad poliravimo priemonė ant paviršiaus neišdžiūtų, priešingu atveju paviršius gali būti pažeistas. Todėl poliruojamą paviršių saugokite nuo tiesioginių saulės spindulių.

Norėdami gauti gerus poliravimo rezultatus, poliravimo įrankius reguliariai valykite. Plaukite poliravimo įrankius švelniais plovikliais ir šiltu vandeniu, nenaudokite jokių skiediklių.

Reguliariai valykite dulkių išmetimo atvamzdį (4), kad atliekant šlifavimo darbus būtų užtikrintas nepriekaištingas dulkių nusiurbimas.

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje: www.boschpt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkamų antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nedėkite elektrinių įrankių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
