GET 55125 Professional - Hiomakone BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Epäkeskohiomakone
Merkki	Bosch
Malli	GET 55125 Professional (GET 55-125)
Nimellinen ottoteho	550 W
Kuormittamaton kierrosluku	3300 – 7800 rpm
Kuormittamaton heilahdusnopeus	6600 – 15600 heilahdusta/min
Hiomalaikan halkaisija	125 mm
Heilahdusamplitudi	3,5 mm
Paino (EPTA 01:2014 mukaan)	2,4 kg
Jännite	230 V
Suojausluokka	II
Heilahdusnopeuden esivalinta	Kyllä (6-asentoinen säädin)
Tilanvalitsin (karkea/hieno)	Kyllä
Pölynimuliitäntä	Kyllä, halkaisija 35 mm
Lisäkahva	Kyllä, irrotettava (oikea/vasen)
Reunasuoja	Kyllä
Käyttö	Puun, muovin, metallin, kitti, lakan kuivahionta; kiillotus
Äänenpainetaso	86 dB(A)
Äänitehotaso	97 dB(A)
Tärinä (normaali hionta)	5,5 m/s²

Usein kysytyt kysymykset - GET 55125 Professional BOSCH

Kuinka vaihdan hiomalaikan Bosch GET 55125 Professional -hiomakoneessa?

Vaihda hiomalaikka nostamalla sitä sivusta ja irrottamalla se hiomalaikasta. Puhdista laikka ennen uuden tarrakiinnitteisen laikan asentamista ja varmista, että reiät ovat kohdakkain optimaalisen pölynimun varmistamiseksi.

Mikä heilahdusnopeus valita puun hiomiseen?

Puun hiomisessa aloita keskinopeudella (asento 3-4) ja säädä halutun tuloksen mukaan. Karkeassa hiomassa käytä suurta nopeutta (5-6) karkealla hiomalaikalla. Hienossa viimeistelyssä pienennä nopeutta (1-2) hienorakeisella laikalla.

Kuinka käyttää karkean ja hienon hionnan tiloja?

Tilanvalitsin (14) mahdollistaa kahden tilan valinnan. Työnnä sitä eteenpäin karkean hiomisen tilaan (pakotettu käyttö) suurta materiaalinpoistoa varten. Työnnä sitä taaksepäin kunnes se napsahtaa paikalleen hienon hiomisen tilaan (vapaa liike), joka sopii herkille pinnoille ja kiillotukseen. Älä koskaan vaihda tilaa hiomisen aikana.

Voinko käyttää tätä hiomakonetta kiillotukseen?

Kyllä, työkalu sopii kiillotukseen. Poista puhallin (3) helpottaaksesi käsittelyä. Valitse pieni heilahdusnopeus (asento 1-2), levitä kiillotusainetta pienelle alueelle ja käytä kiillotuslisälaitetta (lampaanvilla, huopa, sieni) ristikkäis- tai pyörivillä liikkeillä.

Kuinka liitän pölynimurin hiomakoneeseen?

Liitä imuletku (lisävaruste) imuliitäntään (4) tai suoraan puhaltimeen (3). Käytä mahdollisuuksien mukaan antistaattista letkua sähköstaattisten varausten välttämiseksi. Imurin on sovittava hiottavaan materiaaliin.

Mitkä ovat tämän hiomakoneen tärkeimmät turvatoimet?

Käytä aina silmiensuojainta ja pölynaamaria (luokka P2). Irrota työkalu pistorasiasta ennen säätöjä. Käytä lisäkahvaa paremman hallinnan saavuttamiseksi. Vältä räjähdysalttiita ilmakehiä ja pidä lapset etäällä. Noudata sähkötyökalujen yleisiä turvallisuusohjeita.

Kuinka puhdistaa ja huoltaa Bosch GET 55125 -hiomakonetta?

Puhdista säännöllisesti tuuletusraot harjalla. Käytä ulkopintojen puhdistukseen kuivaa liinaa. Älä koskaan upota työkalua veteen. Tyhjennä pölysäiliö, jos käytössä. Perusteellisempaa huoltoa varten toimita työkalu valtuutettuun Bosch-huoltokeskukseen.

Mitä tehdä, jos hiomalaikka on vaurioitunut?

Vaihda vaurioitunut hiomalaikka välittömästi. Irrota hiomalaikka, ruuvaa irti ruuvi (10) ja poista laikka. Asenna uusi laikka kohdistamalla hampaat ja kiristä ruuvi tiukasti. Laikankantajan vaihtamiseksi ota yhteyttä Bosch-huoltokeskukseen.

Mitä lisävarusteita suositellaan tälle hiomakoneelle?

Käytä yksinomaan alkuperäisiä Bosch-lisävarusteita: 125 mm tarrakiinnitteisiä hiomalaikkoja (karkeita ja hienoja), erittäin pehmeitä, pehmeitä tai kovia hiomalaikkoja käyttötarkoituksen mukaan, lisäkahva, reunasuoja, antistaattinen imuletku ja kiillotustarvikkeet.

Mistä löydän varaosia ja huoltopalvelua?

Varaosia on saatavilla bosch-pt.com -sivustolta tai jälleenmyyjiltä. Huoltopalvelua varten ota yhteyttä Boschiin numerossa 0811 360 122 (Ranska) tai sähköpostitse [e-mail]. Ilmoita tyyppikilven 10-numeroinen viite.

KÄYTTÖOHJE GET 55125 Professional BOSCH

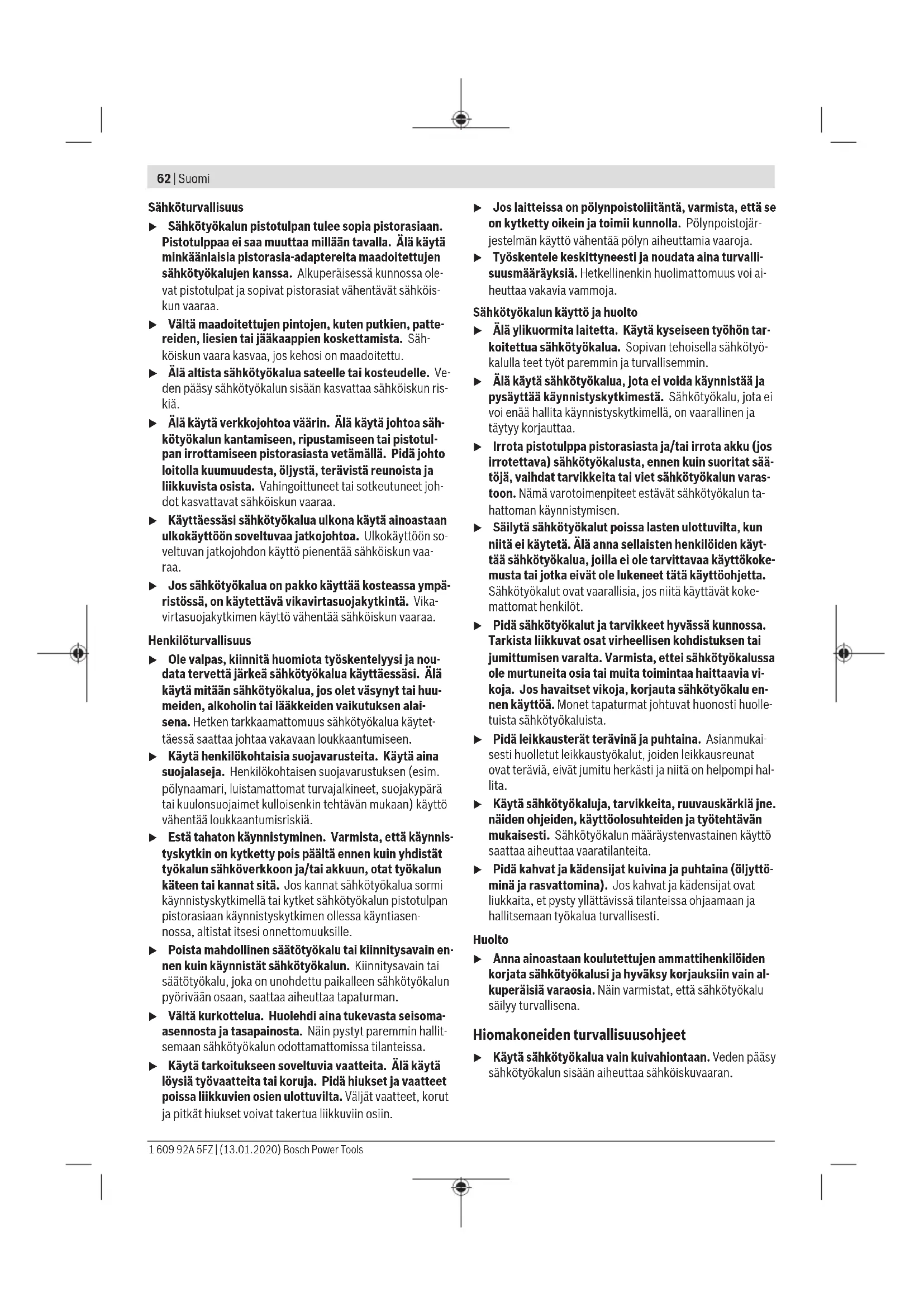

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun

mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Lue, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöiset sähkötyökalut (verkkojohdolla) ja akkukäyttöiset sähkötyökalut (ilman verkkojohtoa).

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäiset, kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

▷ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessä. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, liukuestottomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. ▷ Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja. Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolletuista sähkötyökaluista. Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat terävät, eivät jumitu herkästi ja niitä on helppo hallita. Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.

Hiomakoneiden turvallisuusohjeet

Käytä sähkötyökalua vain kuivahiontaan. Veden pääsy sähkötyökalun sisään aiheuttaa sähköiskuvaaran.

Varmista, että kipinät eivät aiheuta vaaraa sivullisille. Poista palonarat materiaalit työkalun läheltä. Metallihionnassa syntyy kipinöitä. Huomio - palovaara! Vältä hiottavan materiaalin ja hiomakoneen ylikuumenemista. Tyhjennä pölysäiliö aina ennen työtaukoja. Pölypussissa, mikrosuodattimessa, paperipussissa sekä pölynimurin pölypussissa ja suodattimessa oleva hiomapöly voi epäsuotuisissa olosuhteissa syttyä palamaan, esimerkiksi metallihionnassa syntyvien kipinöiden takia. Erityisen vaarallista on hiomapöly, joka on maalijäämien, polyuretaanijäämösten tai muiden kemiallisten aineiden seassa, ja kun materiaali on kuumaa pitkän työskentelyajan jälkeen. ▶ Puhdista sähkötyökalun tuuletusraot säännöllisin väliajoin. Moottorin tuuletin imee pölyä työkalun rungon sisään. Sinne kertynyt suuri metallipölymäärä voi aiheuttaa oikosulun. Pidä sähkötyökalusta kunnolla kiinni molemmilla käsillä ja seiso tukevassa asennossa. Sähkötyökalun ohjaus sujuu luotettavimmin kahdella kädellä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Varmista työkappaleen kiinnitys. Kädellä pidettävä työkappale ei pysy luotettavasti paikallaan. Siksi se kannattaa kiinnittää ruuvipenkin tai puristimien avulla.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun, muovin, metallin, tasoite-pintojen ja maalipintojen kuivahiontaan.

Elektronisella säädöllä varustetut sähkötyökalut soveltuvat myös kiillotukseen.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Värähtelytaajuuden säätöpyörä (2) Käynnistyskytkin (3) Poistoputki (4) Pölynpoistoliitäntä (5) Lisäkahva (eristetty kahvapinta) ^A) (6) Lisäkahvan ruuvi (7) Kahva (eristetty kahvapinta) (8) Hiomapyörö (9) Kuusiokoloavain (10) Hiomalautasen ruuvi (11) Hiomalautanen (12) Reunasuoja (13) Kierrereikä (14) Käyttötavan valintakytkin (15) Lukituksen avausnuppi

A) Kuvassa näkyvä tai tekstissä mainittu lisävaruste ei kuulu toimitukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Epäkeskohiomakone GET 75-150 GET 55-125
Tuotenumero		3 601 B57 1.. 3 601 B57 0..
Värähtelytaajuuden asetus ●
Nimellisottoteho W 750 550
Tyhjäkäntyterrosluku n0	min-1	3 300-7 300 3 300-7 800
Tyhjäkäntyterähtelytaajuus min	-1	6 600-14 600 6 600-15 600
Hiomalautasen kierrosluku karkeahionnassa min	-1	290-640 200-480
Värähtelykehän halkaisija mm 4,5 3,5
Hiomalautasen halkaisija mm 150 125
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg 2,6 2,4
Suojausluokka		回/II

Tiedot koskevat 230 V nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä tiedot voivat vaihdella.

Melu-/tärinätiedot

GET 75-150 GET 55-125

Melupäästöarvot on määritetty standardin EN 62841-2-4 mukaan.

GET 75-150 GET 55-125

Tyypillinen sähkötyökalun A-painotettu melutas
Äänenpoinetaso	dB(A)	85	86
Äänentehotasso	dB(A)	96	97
Epävarmuus K	dB	3	3
Käytä kuulosuojaimia!
Tärinän kokonaisarvot a, (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-4 mukaan:
Hionta: tavanomainen käytö
a,	m/s2	5,5	5,5
K	m/s2	1,5	1,5
Hionta: turbokäytö
a,	m/s2	6,5	6,0
K	m/s2	1,5	1,5
Kiillotus
a,	m/s2	7,0	7,5
K	m/s2	1,5	1,5

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määrittele lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Asennus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Hiomapyörön vaihtaminen

Kun haluat irrottaa hiomapaperin (8), nosta sitä reunasta ja vedä se irti hiomalautaselta (11).

Poista lika ja pöly hiomalautaselta (11) esimerkiksi siveltimellä, ennen kuin asennat uuden hiomapaperin.

Hiomalautanen (11) on varustettu tarrakiinnityspinnalla, joka mahdollistaa tarrakiinnitteisen hiomapaperin nopean ja helpon asennuksen.

Paina hiomapaperi (8) kunnolla kiinni hiomalautasen (11) pintaan.

Tarkasta optimaalisen pölynpoiston varmistamiseksi, että hiomapaperin (8) reiät ovat kohdakkain hiomalautasen (11) reikien kanssa.

Hiomalautasen valinta

Sähkötyökalun voi varustaa käyttökohteen mukaan erikovuisilla hiomalautasilla:

Erittäin pehmeä hiomalautanen: soveltuu kiillotukseen ja tarkkaan hiontaan, myös kaarevilla pinnoilla. - Pehmeä hiomalautanen: soveltuu kaikkiin hiomatöihin, yleiskäyttöinen. - Kova hiomalautanen: soveltuu tasopintojen tehokkaaseen hiontaan.

Hiomalautasen vaihto

Huomautus: vaihda viallinen hiomalautanen (11) välittömästi.

Vedä hiomapaperi tai kiillotustarvike irti. Kierrä ruuvi (10) irti ja ota hiomalautanen (11) pois. Asenna uusi hiomalautanen (11) paikalleen ja kiristä ruuvi käsin.

Huomautus: 0 150-padeille ja 0 125-padeille on eri vääntimet. Padit voi asentaa vain kyseiselle koolle sopivaan sähkötyökaluun.

Huomautus: varmista hiomalautasen asennuksessa, että väännön hammastus tarttuu hiomalautasen uriin.

Huomautus: hiomalautasen viallisen kannattimen saa vaihtaa vain valtuutettu Bosch-sähkötyökalujen huoltokorjaamo.

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi syöpää aiheuttava pöly, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsinkin puunsuojaukseen käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saa käsitellä vain asiantuntevat ammattilaiset.

• Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa. - Huolehdi työkohteen hyvästä tuuletuksesta. Suosittelemme käyttämään suodatusluokan P2 hengityssuojainta.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Suosittelemme kytkemään pölynimurin sähkötyökaluun hiontatöissä. Sähkötyökalussa ei ole omaa puhallinta. Siksi siinä ei voi käyttää pölypusseja.

Ulkoinen pölynpoisto

Liitä imuletku (lisätarvike) poistoputkeen (3) tai suoraan sähkötyökalun pölynpoistoistukkaan (4).

Huomautus: poistoputki (3) on valmistettu antistaattisesta materiaalista. Kun käytät hiontatöissä lisäksi antistaattista imuletkua (lisätarvike), saat estettyä staattisen sähkön varautumisen työkaluun, mitä saattaa esiintyä tietyissä tapauksissa.

Voit irrottaa poistoputken (3) ilman pölynpoistoa tehtävissä töissä (esim. kiillotustöissä). Paina sitä varten lukituksen avausnuppia (15) ja vedä poistoputki (3) takakautta irti sähkötyökalusta.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erittäin vaarallisten, syöpää aiheuttavien tai kuivien pölylaatujen imurointiin.

Lisäkahva

Lisäkahva (5) helpottaa työskentelyä ja varmistaa optimaalisen otteen etenkin suurissa hiontatöissä.

Kiinnitä lisäkahva (5) kierreaukkoon (13) joko rungon oikealla tai vasemmalla puolella.

Sähkötyökalun turvallisen ohjauksen varmistamiseksi suosittelemme pitämään toisella kädellä kiinni etupuolen kahvasta, kun teet hiontatöitä. Lisäkahva (5) voi aiheuttaa sivusuuntaisia voimia, jotka saattavat ravistaa sähkötyökalua. Tämä voi naarmuttaa pintaa ja myös vaurioittaa hiomalaikkaa.

Reunasuoja

Reunasuoja (12) suojaa hiomalaikkaa, kun hiot reunojen lähellä. Asenna reunasuoja (12) etukautta sähkötyökaluun. Kun haluat irrottaa reunasuojan (12), ota sen toisesta päästä kiinni ja vedä eteenpäin.

Käyttö

Käyttöönotto

Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja.

230 V -tunnuksella merkittyjä sähkötyökaluja voi käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Varmista, että voit painaa käynnistyskytkintä irrottamatta otetta kahvasta.

Käynnistä sähkötyökalu siirtämällä käynnistyskytkintä (2) eteenpäin.

Sammuta sähkötyökalu siirtämällä käynnistyskytkintä (2) taaksepäin.

Värähtelytaajuuden asetus

Voit säätää tarvittavan värähtelytaajuuden myös käytön aikana värähtelytaajuuden säätöpyörällä (1).

1-2 pieni värähtelytaajuus, 3-4 keskisuuri värähtelytaajuus, 5-6 suuri värähtelytaajuus

Tarvittava värähtelytaajuus riippuu materiaalista ja työolosuhteista, ja sen voi määrittää käytännön testeillä.

Vakioelektroniikka pitää värähtelytaajuuden lähes identtisenä sekä tyhjäkäynnillä että kuormituksessa ja varmistaa tasaisen työskentelytehon.

Kun sähkötyökalua on käytetty pitkään pienellä värähtelytaajuudella, sitä tulee jäähdyttää tyhjäkäynnillä ja maks. värähtelytaajuudella noin 3 minuutin ajan.

Työstötehon valinta

Työkalussa on kaksi työstöteholtaan erisuuruista käyttötapaa. Karkeaa hiontaa varten käyttötavan valintakytkintä (14) siirretään eteenpäin ja hienohiontaa varten käyttötavan valintakytkintä (14) siirretään taaksepäin, niin että se lukittuu kuuluvasti paikalleen.

Älä vaihda käyttötapaa hionnan aikana! Loukkaantumisvaara.

Karkeahionnan käyttötapa (pakkotoiminen liike)

Tämä voimakkaasti työstävä käyttötapa kannattaa valita erittäin karkeiden ja kovien pintojen työstöön sekä hiovaan kiillotukseen. Hiomalautasen pakkotoiminen liike varmistaa tasaisen epäkesko- ja pyörintäliikkeen.

Hienohionnan käyttötapa (vapaatoiminen liike)

Tätä käyttötapaa suositellaan herkkien pintojen työstöön sekä hienolaatuiseen kiillotukseen. Hiomalautasen vapaatoiminen liike varmistaa painamisvoimasta riippuvan pyörintäliikkeen ja pitää epäkeskoliikkeen vakiona. Painamisvoimaa muuttamalla työstötehoa voidaan lisäksi säädellä.

Työskentelyohjeita

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Älä aseta sähkötyökalua kyljelleen. Muuten hiomalautanen voi vääntyä. Sähkötyökalu ei sovi kiinteään käyttöön. Sitä ei saa kiinnittää esimerkiksi ruuvipuristimeen tai työpöytään.

Tasojen hionta

Käynnistä sähkötyökalu ja aseta se koko hiomapinnallaan työstettävää pintaa vasten. Paina konetta kevyesti pintaa vasten ja liikuta sitä työkappaleen päällä.

Hiontateho ja hiontajälki perustuvat pääasiassa valittuun hiomapyörään, asetettuun värähtelytaajuuteen ja voimaan, jolla painat konetta pintaa vasten.

Vain kunnolliset hiomapyörät varmistavat tehokkaan hionnan ja vähentävät sähkötyökalun kuormitusta.

Paina konetta pintaa vasten tasaisesti, jotta hiomapyörät eivät kulu liian nopeasti.

Liian voimakas painaminen ei paranna hiontatehoa, vaan lisää sähkötyökalun ja hiomapyörän kulumista.

Älä käytä metallihiontaan käyttämääsi hiomapyörää muiden materiaalien hiontaan.

Käytä vain alkuperäisiä Bosch-hiomatarvikkeita.

Karkeahionta

Valitse karkearakeinen hiomalaikka.

Paina sähkötyökalua vain kevyesti, jotta se käy suurella värähtelytaajuudella ja hioo tehokkaasti.

Hienohionta

Valitse hienorakeinen hiomalaikka.

Voit vähentää hiomalaikan värähtelynopeutta ja pitää epäkeskoliikkeen samana, kun painat hieman kevyemmin konetta alustaa vasten tai muutat värähtelytaajuuden asetusta.

Liikuta sähkötyökalua kevyesti työkappaleen pinnalla kehämäisin tai vuorottaisin pitkittäis- ja poikittaissuuntaisin liikkein. Älä kallista sähkötyökalua, jotta hiomalaikka ei hio työkappaleen (esim. vanerin) läpi.

Sammuta sähkötyökalu työn lopussa.

Kiillotus

Huomautus: kiillotustyön yhteydessä voit irrottaa pölynpoistoputken (3), jotta työkalu on kevyempi ja työkappale ei vaurioidu.

Sään kuluttamien maalipintojen kiillottamiseen tai naarmujen poistamiseen (esim. pleksilasi) sähkötyökalu voidaan varustaa asiaankuuluvilla kiillotustarvikkeilla, kuten lampaanvillalaikalla, kiillotushuovalla tai kiillotussienellä (lisätarvikkeita).

Valitse kiillotustyöhön pieni värähtelytaajuus (porras 1-2), jotta pinta ei kuumene liikaa.

Levitä kiillotusainetta hieman kiillotettavaa alaa pienemmälle alueelle. Kiillota kiillotusaineella käsiteltyä pintaa sopivalla kiillotustarvikkeella ristikkäisin tai kaarimaisin liikkein ja käytä vain pientä painamisvoimaa.

Älä anna kiillotusaineen kuivua pintaan. Muuten pinta voi vaurioitua. Älä altista kiillotettavaa pintaa suoralle auringonpaisteelle.

Puhdista kiillotustarvikkeet säännöllisin väliajoin, jotta varmistat erinomaiset kiillotustulokset. Pese kiillotustarvikkeet miedolla pesuaineella ja lämpimällä vedellä. Älä käytä liuottimia.

Puhdista pölynpoistoistukka (4) säännöllisin väliajoin tehokkaan pölynpoiston varmistamiseksi seuraavia hiontakertoja varten.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut tulee kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.
