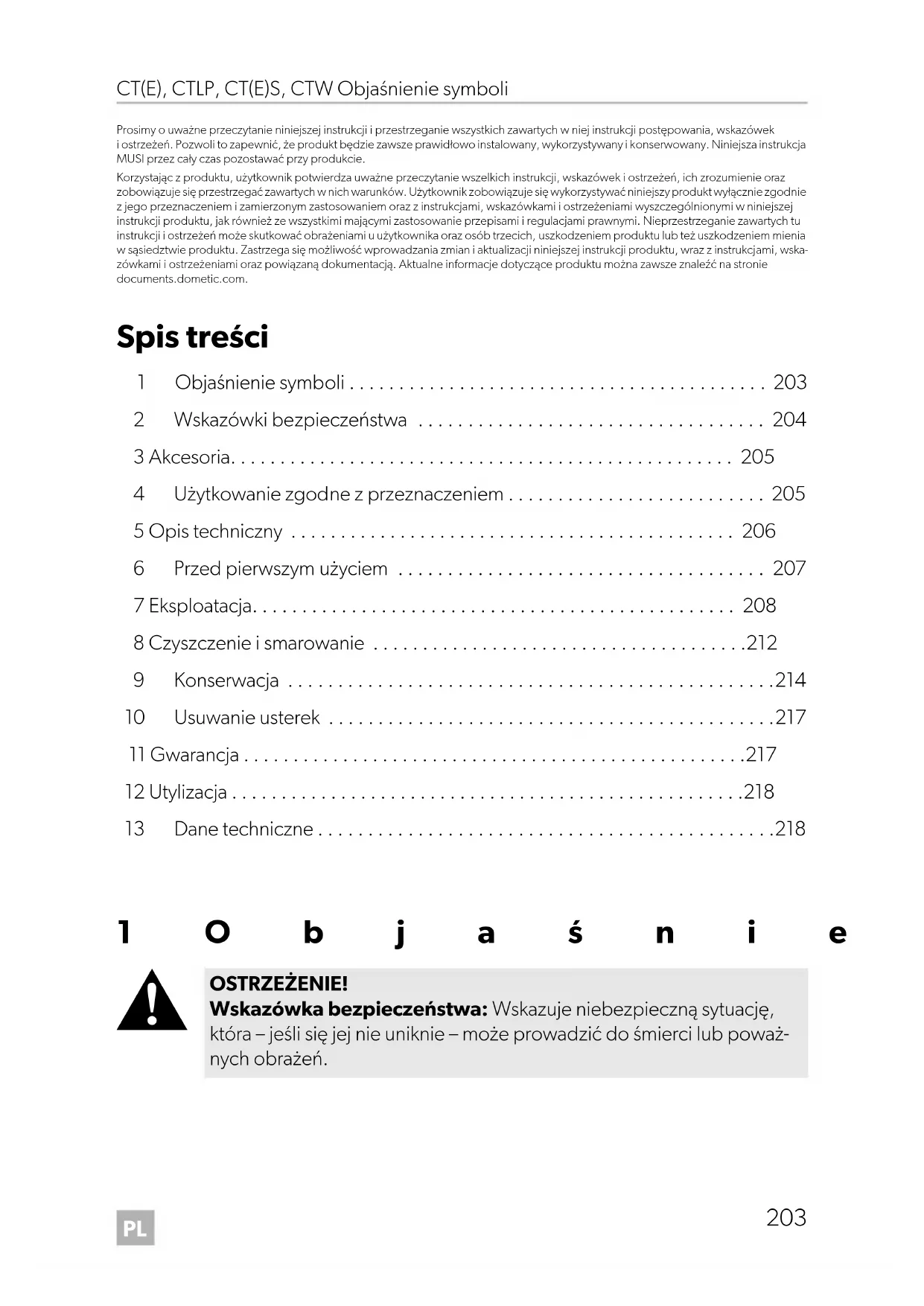

INSTRUKCJA OBSŁUGI CTS 4110 DOMETIC

• Prosimy o uważne przeczytanie niniejszej instrukcji i przestrzeganie wszystkich zawartych w niej instrukcji postępowania, wskazówek i ostrzeżeń. Pozwoli to zapewnić, że produkt będzie zawsze prawidłowo instalowany, wykorzystywany i konserwowany. Niniejsza instrukcja MUSI przez cały czas pozostawać przy produkcie. Korzystając z produktu, użytkownik potwierdza uważne przeczytanie wszelkich instrukcji, wskazówek i ostrzeżeń, ich zrozumienie oraz zobowiązuje się przestrzegać zawartych w nich warunków. Użytkownik zobowiązuje się wykorzystywać niniejszy produkt wyłącznie zgodnie z jego przeznaczeniem i zamierzonym zastosowaniem oraz z instrukcjami, wskazówkami i ostrzeżeniami wyszczególnionymi w niniejszej instrukcji produktu, jak również ze wszystkimi mającymi zastosowanie przepisami i regulacjami prawnymi. Nieprzestrzeganie zawartych tu instrukcji i ostrzeżeń może skutkować obrażeniami u użytkownika oraz osób trzecich, uszkodzeniem produktu lub też uszkodzeniem mienia w sąsiedztwie produktu. Zastrzega się możliwość wprowadzania zmian i aktualizacji niniejszej instrukcji produktu, wraz z instrukcjami, wska- zówkami i ostrzeżeniami oraz powiązaną dokumentacją. Aktualne informacje dotyczące produktu można zawsze znaleźć na stronie documents.dometic.com. Spis treści 1 Objaśnienie symboli p. 203
• 2 Wskazówki bezpieczeństwa p. 204
• 3 Akcesoria p. 205
• 4 Użytkowanie zgodne z przeznaczeniem p. 205
• 5 Opis techniczny p. 206
• 6 Przed pierwszym użyciem p. 207
• 7 Eksploatacja p. 208
• 8 Czyszczenie i smarowanie p. 212
• 9 Konserwacja p. 214
• 10 Usuwanie usterek p. 217
• 11 Gwarancja p. 217
• 12 Utylizacja p. 218
• 13 Dane techniczne 1Objaśnienie symboli p. 218

OSTRZEŻENIE! Wskazówka bezpieczeństwa: Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub poważ- nych obrażeń.PL Wskazówki bezpieczeństwa CT(E), CTLP, CT(E)S, CTW

2 Wskazówki bezpieczeństwa

2.1 Podstawowe zasady bezpieczeństwa

OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowa- dzić do śmierci lub ciężkich obrażeń.

• Dzieci od 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące sto- sowną wiedzą i doświadczeniem mogą używać tego urządzenia jedy- nie pod nadzorem innej osoby bądź pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania urządzenia i zrozumienia wynikających z tego zagrożeń.

• Dzieci nie mogą bawić się urządzeniem.

• Dzieci nie mogą czyścić i konserwować urządzenia bez nadzoru.

UWAGA! Nieprzestrzeganie tych instrukcji może prowadzić do uszkodzenia urządzenia.

• Nie wstrząsać mocno zbiornikiem kasetowym.

• Nie zawieszać zbiornika kasetowego na rowerze lub innym pojeździe w celu jego przetransportowania.

• Nie stosować środków zapobiegających zamarzaniu. gdyż mogą one uszkodzić toaletę kasetową.

• Toaleta zaprojektowana została do użytku przez osoby o masie ciała do 130 kg. OSTROŻNIE! Wskazówka bezpieczeństwa: Wskazuje niebezpieczną sytuację, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub umiarko- wanych obrażeń. UWAGA! Wskazuje sytuację, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych. WSKAZÓWKA Dodatkowe informacje dotyczące obsługi produktu.PL CT(E), CTLP, CT(E)S, CTW Akcesoria

2.2 Zastosowanie dodatków sanitarnych

OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub umiarkowanych obrażeń.

• Dodatki sanitarne należy przechowywać w miejscu niedostępnym dla dzieci.

UWAGA! Nieprzestrzeganie tych instrukcji może prowadzić do uszkodzenia urządzenia.

• Podczas stosowania dodatków sanitarnych wykorzystywanych do eksploatacji i czyszczenia toalety należy przestrzegać instrukcji ich stosowania podanych na opakowaniu. 3Akcesoria Elementy dostępne jako akcesoria (niedostarczane w zestawie): Na stronie internetowej Dometic (patrz tylna strona) znajdują się informacje o dodatkach sanitarnych. 4 Użytkowanie zgodne z przeznaczeniem Toaleta kasetowa jest przeznaczona do instalacji i użytku w pojazdach kempingo- wych, takich jak busy kempingowe czy kampery. Toalety kasetowe 4050 można instalować w pomieszczeniach narażonych na wilgoć. Toalety kasetowe 4110 nie są przeznaczone do instalacji w pomieszczeniach narażonych na wilgoć. Niniejszy produkt jest przystosowany wyłącznie do wykorzystywania zgodnie z jego przeznaczeniem oraz zamierzonym zastosowaniem według niniejszej instrukcji. Opis Nr katalogowyDrzwi serwisowe SK4 9104100197Drzwi serwisowe SK5 9104100202Dometic POWER CARE TABS 9600000125Dometic GREEN CARE TABS 9600000133Dometic Renew Kit – zestaw części zamiennychdo modeli toalet CT 3000/CT 40009600000458PL Opis techniczny CT(E), CTLP, CT(E)S, CTW

Niniejsza instrukcja zawiera informacje, które są niezbędne do prawidłowego mon- tażu i/lub obsługi produktu. Nieprawidłowy montaż i/lub niewłaściwa obsługa lub konserwacja powodują niezadowalające działanie i mogą prowadzić do uszkodzeń. Producent nie ponosi żadnej odpowiedzialności za ewentualne obrażenia lub uszkodzenia produktu wynikłe z następujących przyczyn:

• Nieprawidłowy montaż lub podłączenie, w tym zbyt wysokie napięcie

• Niewłaściwa konserwacja lub użycie innych części zamiennych niż oryginalne części zamienne dostarczone przez producenta

• Wprowadzanie zmian w produkcie bez wyraźnej zgody producenta

• Użytkowanie w celach innych niż opisane w niniejszej instrukcji obsługi Firma Dometic zastrzega sobie prawo do zmiany wyglądu i specyfikacji produktu. 5 Opis techniczny Toaleta kasetowa składa się z zamontowanej na stałe w pojeździe toalety i wyjmowanej, przenośnej kasety, będącej zbiornikiem sanitarnym. Kaseta jest dostępna od zewnątrz po otwarciu drzwi. Zależnie od modelu toaleta dostarczana jest ze spłukiwaniem wodą ze zbiornika pojazdu lub też ze zbiornikiem zintegrowa- nym w obudowie. Dostępne są następujące wersje toalety:

• CT4050, CT/CTE4110: Wolnostojąca, bez zbiornika na wodę, bez konsoli

• CTLP4050, CTLP4110: Wolnostojąca, bez zbiornika na wodę, niska konsola

• CTS4050, CTS/CTES4110: Wolnostojąca, bez zbiornika na wodę, z konsolą

• CTW4050, CTW4110: Wolnostojąca, ze zbiornikiem na wodę w konsoli

5.1 Opis komponentów

Poz. na rys. 1, strona 3 Oznaczenie 1 Obudowa zbiornika kasetowego 2 Zasuwa opróżniania muszli toalety 3 Muszla klozetowa 4 Pokrywa i deska sedesowa, obracane 5KonsolaPL CT(E), CTLP, CT(E)S, CTW Przed pierwszym użyciem

5.2 Elementy obsługi i wskaźników

6 Przed pierwszym użyciem ➤ Przed rozpoczęciem użytkowania toalety należy ją wyczyścić od wewnątrz oraz od zewnątrz miękką ściereczką i letnią wodą z delikatnym środkiem czyszczącym (patrz też rozdz. „Czyszczenie i smarowanie” na stronie 212). 6 Pole kontroli i obsługi 7 Zbiornik na wodę (opcjonalny) 8 Tylko CTLP, CTS, CTES, CTW: Uchwyt ścienny 9 Zbiornik kasetowy (pojemność 19 l) 10 Drzwiczki serwisowe (akcesorium) 11 Tylko CTW: Pokrywa zbiornika (opcjonalnie wersja zamykana) Poz. na rys. 2, strona 3 Oznaczenie 1 Przycisk „Spłukiwanie” 2 Wskaźnik „Zbiornik kasetowy pełny” 3 Tylko CT, CTLP, CTS, CTW: Wskaźnik „Zbiornik kasetowy pełny w 3/4” 4 Tylko CT, CTLP, CTS, CTW: Wskaźnik „Napełnić zbiornik na wodę” (przy zastosowaniu samochodowego zbiornika zasadniczo niepodłączony) 5 Tylko CT, CTLP, CTS, CTW: Wskaźnik „Zbiornik kasetowy wyjęty” Poz. na rys. 1, strona 3 OznaczeniePL Eksploatacja CT(E), CTLP, CT(E)S, CTW

7.1 Przygotowanie zbiornika kasetowego

Wyjmowanie zbiornika kasetowego (rys. 3, strona 4)

1. Otworzyć drzwi serwisowe.

2. Nacisnąć zabezpieczenie do góry, aby odblokować zbiornik kasetowy.

3. Wyjąć zbiornik kasetowy z obudowy kasety. Podczas wyciągania należy poko-

nać opór. Napełnianie zbiornika kasetowego

1. Postawić zbiornik kasetowy pionowo.

2. Obrócić rurę do opróżniania o ok. 90° do góry (rys. 4, strona 4).

3. Odkręcić zakrętkę (rys. 5, strona 5).

4. Napełnić kasetę wodą przez rurę do opróżniania (rys. 6, strona 5).

W położeniu uchylnym (np. trwałe nachylenie pojazdu) kaseta może być napeł- niona tylko w 3/4. W innym wypadku może dochodzić do przelewania się zawartości przez otwór do na-/odpowietrzania. Dozowanie dodatków sanitarnych

1. W przypadku stosowania dodatków sanitarnych przestrzegać instrukcji ich sto-

sowania podanych na opakowaniu.

2. Postawić zbiornik kasetowy pionowo.

3. Obrócić rurę do opróżniania o ok. 90° do góry (rys. 4, strona 4).

4. Odkręcić zakrętkę (rys. 5, strona 5).

5. Wlać dodatek sanitarny do kasety przez rurę do opróżniania (rys. 6, strona 5).

Uwzględnić instrukcję używania dodatku sanitarnego. WSKAZÓWKA Nie przekręcać rury do opróżniania bardziej niż o 90°, ponieważ może się ona odłączyć (rys. 4, strona 4). WSKAZÓWKA Nie przekręcać rury do opróżniania bardziej niż o 90°, ponieważ może się ona odłączyć (rys. 4, strona 4).PL CT(E), CTLP, CT(E)S, CTW Eksploatacja

Wsuwanie zbiornika kasetowego w obudowę kasety

1. Wsunąć zbiornik kasetowy aż do oporu w obudowę kasety.

✔ Blokada zbiornika kasetowego podczas wsuwania zamyka się automatycznie.

2. Sprawdzić zamocowanie zbiornika kasetowego.

3. Zamknąć i zablokować drzwi serwisowe.

7.2 Napełnianie zbiornika na wodę (zintegrowanego)

➤ Napełnić zbiornik na wodę przez króciec wlewu po stronie zewnętrznej pojazdu. Ilość wody zależy od stosowanego zbiornika (zintegrowany zbiornik w modelach CTW4050 i CTW4110 ma pojemność 7 l).

7.3 Korzystanie z toalety

1. Otworzyć pokrywę toalety (rys. 7 1, strona 6). Pokrywa toalety pozostanie

otwarta pod kątem ok. 70°.

2. Przed użyciem nacisnąć przycisk spłukiwania , aby spuścić do muszli trochę

wody (rys. 7 2, strona 6).

3. Przeciągnąć zasuwę do przodu (rys. 7 3, strona 6). Podczas korzystania

ztoalety zasuwa musi być otwarta.

4. Po skorzystaniu z toalety ponownie nacisnąć przycisk spłukiwania w celu

spłukania muszli (rys. 8 1, strona 6). Tylko CT, CTLP, CTS, CTW: Gdy zapali się kontrolka , można już tylko kilka razy skorzystać z toalety. UWAGA! Ryzyko uszkodzenia Należy pamiętać, że zbiornik kasetowy wsuwa się lekko w obudowę kasety. Zapewnić, aby zbiornik kasetowy nie uderzał o inne przedmioty lub elementy. WSKAZÓWKA

• Zwykły papier toaletowy może doprowadzić do zapchania się toa- lety. Należy używać specjalnego, szybkorozpuszczającego się papieru toaletowego.

• Dodatki sanitarne do zbiorników sanitarnych rozkładają fekalia i zapobiegają powstawaniu nieprzyjemnych zapachów.

• Podczas jazdy zasuwa musi być zamknięta i nie może na niej znajdo- wać się żaden płyn.PL Eksploatacja CT(E), CTLP, CT(E)S, CTW

5. Zamknąć zasuwę (rys. 8 2, strona 6).

6. Zamknąć pokrywę toalety (rys. 8 3, strona 6).

7.4 Opróżnianie zbiornika kasetowego

Zbiornik kasetowy należy opróżniać, gdy zapali się kontrolka .

1. Wyjąć zbiornik kasetowy (rozdz. „Wyjmowanie zbiornika kasetowego (rys. 3,

strona 4)” na stronie 208).

2. Nacisnąć przycisk odblokowywania na środku uchwytu i wyciągnąć uchwyt aż

do oporu (rys. 9, strona 7).

3. Przetransportować zbiornik do najbliższego punktu utylizacji.

4. Nacisnąć przycisk odblokowywania uchwytu i wsunąć uchwyt ponownie

5. Ustawić zbiornik kasetowy w pionie i przekręcić rurę do opróżniania o 90°

do góry (rys. 4, strona 4).

6. Odkręcić zakrętkę (rys. 5, strona 5).

7. Chwycić jedną ręką zbiornik kasetowy za uchwyt (rys. 0 3, strona 7), a drugą

za zasuwę (rys. 0 2, strona 7) w taki sposób, aby podczas opróżniania możliwe było naciskanie przycisku do na-/odpowietrzania (rys. 0 1, strona 7).

8. Przycisk odpowietrzania nacisnąć dopiero, gdy rura zlewna będzie zwrócona

wdół. ✔ Zbiornik opróżnia się równomiernie i bez rozprysków.

9. Po opróżnieniu przepłukać zbiornik dokładnie wodą.

10. Umieścić w kasecie dodatek sanitarny (rozdz. „Dozowanie dodatków sanitar-

nych” na stronie 208).

11. Wyczyścić kółka zbiornika kasetowego z większego zabrudzenia w celu uniknię-

cia zadrapań obudowy kasety. UWAGA! Ryzyko uszkodzenia obudowy i kółek

• Nie wstrząsać mocno zbiornikiem kasetowym.

• Do transportowania nie zawieszać zbiornika kasetowego na rowerze lub innym pojeździe.

• Podczas transportowania nie umieszczać żadnych ciężkich przed- miotów na zbiorniku kasetowym. WSKAZÓWKA Nie przekręcać rury zlewnej bardziej niż o 90°, ponieważ może się ona odłączyć.PL CT(E), CTLP, CT(E)S, CTW Eksploatacja

12. Wsunąć zbiornik kasetowy w obudowę kasety (rozdz. „Wsuwanie zbiornika

kasetowego w obudowę kasety” na stronie 209).

7.5 Zmiana położenia deski sedesowej

Deskę sedesową można bezstopniowo obracać (rys. a, strona 8).

Toaletę kasetową można używać także w okresie zimowym, jeśli toaleta i zbiornik kasetowy znajdują się w obszarze wolnym od mrozu. W przeciwnym razie należy opróżnić zbiornik na wodę, zbiornik kasetowy oraz prze- wód doprowadzania wody. W ten sposób można uniknąć uszkodzeń spowodowanych mrozem (rozdz. „Wyłą- czanie z eksploatacji” na stronie 212). UWAGA! Ryzyko uszkodzenia Nie czyścić wnętrza zbiornika kasetowego myjką wysokociśnieniową. Może to spowodować uszkodzenie pływaka wskaźnika poziomu napeł- nienia. UWAGA! Ryzyko uszkodzenia Nie stosować środków zapobiegających zamarzaniu. Środki zapobie- gające zamarzaniu mogą uszkodzić toaletę kasetową.PL Czyszczenie i smarowanie CT(E), CTLP, CT(E)S, CTW

7.7 Wyłączanie z eksploatacji

Jeśli toaleta nie będzie używana przez dłuższy czas, całkowicie opróżnić zbiornik na wodę (opcjonalne akcesorium) i przewody doprowadzające wodę.

1. Dokładnie wyczyścić toaletę (rozdz. „Czyszczenie i smarowanie” na

2. Naciskać przycisk spłukiwania tyle razy, aż z przewodów wypłynie cała woda.

3. Odłączyć zasilanie elektryczne toalety.

4. Opróżnić zbiornik kasetowy i dokładnie go przepłukać.

5. Oczyścić kasetę. Nie zamykać rury zlewnej, aby umożliwić wyschnięcie zbior-

6. Wyczyścić i nasmarować wszystkie uszczelki oraz ruchome elementy toalety

i zbiornika kasetowego (rozdz. „Czyszczenie i smarowanie” na stronie 212). Czynność tę należy powtórzyć przed ponownym rozpoczęciem użytkowania toalety. 8 Czyszczenie i smarowanie

➤ Regularnie czyścić i smarować wszystkie uszczelki przy toalecie i zbiorniku kase- towym. W przypadku częstego korzystania z toalety przeprowadzać te czynno- ści raz w miesiącu lub po 3 – 5 opróżnieniach kasety. Należy stosować smar na bazie silikonu. Zalecenie producenta: –Smar: OKS

➤ Regularnie czyścić toaletę od wewnątrz oraz od zewnątrz miękką ściereczką i letnią wodą z delikatnym, bezbarwnym środkiem czyszczącym. Na końcu prze- trzeć powierzchnie czystą wodą. UWAGA! Ryzyko uszkodzenia

• Środki stosowane do czyszczenia toalety nie mogą zawierać chloru ani alkoholu.

• Aby uniknąć zmian materiału, nie należy używać gruboziarnistych lub zawierających sodę środków czyszczących (środki szorujące).

• Do czyszczenia nie stosować politury.PL CT(E), CTLP, CT(E)S, CTW Czyszczenie i smarowanie

8.1 Smarowanie drążków zasuwy

Aby zasuwa poruszała się z łatwością, należy ją regularnie smarować. ➤ Spryskać drążki zasuwy smarem silikonowym w spreju (rys. c, strona 9).

8.2 Smarowanie uszczelki kasety

1. Wyjąć zbiornik kasetowy i postawić go na stabilnym podłożu (rys. d, strona 9).

2. Odblokować uchwyt zasuwy i wyciągnąć go (rys. e, strona 9).

3. Obrócić zasuwę przeciwnie do ruchu wskazówek zegara i odłączyć ją od kasety

(rys. f, strona 10).

4. Przesunąć pokrywkę do tyłu, aby uzyskać dostęp do uszczelki (rys. g,

5. Wyczyścić i nasmarować uszczelkę.

6. Zamknąć pokrywkę (rys. k, strona 11).

7. Z powrotem założyć zasuwę.

8.3 Czyszczenie zamknięcia bagnetowego i smarowanie

1. Wyjąć zbiornik kasetowy i postawić go na stabilnym podłożu (rys. d, strona 9).

2. Odblokować uchwyt zasuwy i wyciągnąć go (rys. e, strona 9).

3. Obrócić zasuwę przeciwnie do ruchu wskazówek zegara i odłączyć ją od kasety

(rys. f, strona 10).

4. Wyczyścić zamknięcie bagnetowe (rys. l 1, strona 12) zasuwy.

Zamknięcie bagnetowe w stanie dostawy i po dłuższym okresie nieużywanie otwiera się z trudem.

5. Równomiernie nasmarować uszczelkę bagnetu (rys. l 2, strona 12) smarem

6. Z powrotem założyć zasuwę.

OSTROŻNIE! Ryzyko zmiażdżenia Zamknięcie zasuwy podczas czyszczenia lub smarowania stwarza ryzyko zmiażdżenia części ciała (rys. b, strona 8). OSTROŻNIE! Ryzyko zmiażdżenia Nie wkładać palców do otworu podczas zamykania pokrywki.PL Konserwacja CT(E), CTLP, CT(E)S, CTW

8.4 Smarowanie o-ringu na-/odpowietrzania kasety

1. Odłączyć adapter (rys. m 1, strona 12) od kasety.

2. Nasmarować tylko nałożony na niego o-ring (rys. m 2, strona 12) smarem siliko-

3. Z powrotem założyć adapter.

9Konserwacja W tym rozdziale są opisane czynności konserwacyjne, które mogą być wykonywane przez użytkownika. Wszystkie prace konserwacyjne i serwisowe muszą być wykony- wane przez wykwalifikowany personel (patrz dometic.com/contact). W celu zapewniania sprawnego kontaktu z działem obsługi klienta należy zanoto- wać następujące dane z tabliczki znamionowej:

• Numer seryjny (Serial No.)

9.1 Zakup części zamiennych

Części zamienne można kupować w krajowych punktach obsługi klienta. Wszystkie akcesoria są dostępne u specjalistycznych przedstawicieli. W razie pytań należy kontaktować się bezpośrednio z przedstawicielem lub z centrum obsługi klienta. WSKAZÓWKA Tabliczkę znamionową można znaleźć w obudowie kasety po wyjęciu kasety.PL CT(E), CTLP, CT(E)S, CTW Konserwacja

9.2 Demontaż / wymiana pokrywy i deski toaletowej

W celu wymiany pokrywy i deski sedesowej zastosować zestaw części zamiennych Dometic Renew Kit dla modeli toalet CT 3000/CT 4000 (nr katalogowy 9600000458). Zestaw ten zawiera wymagane narzędzia.

1. Odblokować deskę sedesową (rys. n, strona 13).

2. Zdjąć deskę sedesową (rys. o, strona 13).

3. Umieścić nową deskę sedesową i docisnąć ją w dół aż do jej zatrzaśnięcia się

(rys. p, strona 14).

9.3 Wymiana uszczelki kasety

1. Wyjąć zbiornik kasetowy i postawić go na stabilnym podłożu (rys. d, strona 9).

2. Odblokować uchwyt zasuwy i wyciągnąć go (rys. e, strona 9).

3. Obrócić zasuwę przeciwnie do ruchu wskazówek zegara i odłączyć ją od kasety

(rys. f, strona 10).

4. Przesunąć pokrywkę do tyłu, aby uzyskać dostęp do uszczelki (rys. g,

5. Wymontować pierścień oporowy i uszczelkę (rys. g, strona 10).

6. Założyć nową uszczelkę (rys. i, strona 11).

7. Umieścić pierścień oporowy (rys. j, strona 11).

8. Nasmarować wszystkie obszary.

9. Zamknąć pokrywkę (rys. k, strona 11).

10. Z powrotem założyć zasuwę.

WSKAZÓWKA Producent nie przejmuje odpowiedzialności za szkody powstałe na skutek błędnego montażu. UWAGA! Ryzyko uszkodzenia Uszczelka musi równomiernie przylegać do otworu (rys. h, strona 10), aby kaseta była szczelna i możliwe było łatwe przesuwanie zasuwy. OSTROŻNIE! Ryzyko zmiażdżenia Nie wkładać palców do otworu podczas zamykania pokrywki.PL Konserwacja CT(E), CTLP, CT(E)S, CTW

9.4 Wymiana uszczelki bagnetu

1. Wyjąć zbiornik kasetowy i postawić go na stabilnym podłożu (rys. d, strona 9).

2. Odblokować uchwyt zasuwy i wyciągnąć go (rys. e, strona 9).

3. Obrócić zasuwę przeciwnie do ruchu wskazówek zegara i odłączyć ją od kasety

(rys. f, strona 10).

4. Wyjąć starą uszczelkę (rys. l 2,strona 12).

5. Wyczyścić zamknięcie bagnetowe.

6. Założyć nową uszczelkę.

7. Upewnić się, że nowa uszczelka równomiernie przylega na całej powierzchni.

8. Z powrotem założyć zasuwę.

9. Nasmarować wszystkie obszary.

9.5 Wymiana bezpiecznika w panelu obsługi

1. Odpowiednim narzędziem podważyć panel obsługi, a następnie wyciągnąć go

ze wspornika lub ściany (rys. q, strona 14).

2. Wymienić bezpiecznik (samochodowy: 7,5 A) w dolnej części panelu obsługi

(rys. q 1, strona 14).

9.6 Wymiana kółek zbiornika kasetowego

W razie potrzeby można wymieniać pojedynczo kółka zbiornika kasetowego:

1. Odłączyć stare kółko zgodnie w zilustrowany sposób (rys. r, strona 15).

2. Zamontować nowe kółko w zilustrowany sposób (rys. r, strona 15).

3. Sprawdzić swobodę ruchu kółka.

OSTROŻNIE! Ryzyko obrażeń

• Przed przystąpieniem do pracy wyłączyć zasilanie elektryczne. Tylko CT, CTLP, CTS, CTW:

• Zachować ostrożność podczas wyciągania panelu obsługi z otworu w ścianie. Ryzyko obrażeń spowodowane przez odskakujące sprę- żyny.PL CT(E), CTLP, CT(E)S, CTW Usuwanie usterek

10 Usuwanie usterek 11 Gwarancja Obowiązuje ustawowy okres gwarancji. W przypadku stwierdzenia uszkodzenia produktu należy skontaktować się z jego sprzedawcą lub z oddziałem producenta w danym kraju (patrz dometic.com/dealer). W celu naprawy lub realizacji gwarancji konieczne jest przesłanie wraz z produktem następujących dokumentów:

• Kopii rachunku z datą zakupu

• Informacji o przyczynie reklamacji lub opisu wady Uwaga: Samodzielne lub nieprofesjonalne wykonywanie napraw może powodo- wać zagrożenia oraz doprowadzić do utraty gwarancji. Usterka Możliwa przyczyna Czynność zaradcza Nie działa spłukiwanie. Uszkodzony bezpiecznik. Kaseta nie jest wsunięta. Kaseta pełna. Brak zasilania elektrycznego. Uszkodzony układ elektro- niczny. Uszkodzona pompa. Uszkodzony zawór elektro- magnetyczny. Zabrudzone sitko zaworu elektromagnetycznego. Wymienić bezpiecznik (patrz rozdz. „Wymiana bezpiecz- nika w panelu obsługi” na stronie 216). W razie częstego występowa- nia usterek zlecić wykwalifiko- wanej osobie skontrolowanie połączeń elektrycznych. Wymienić uszkodzone czę- ści. Nieszczelny zbiornik kase- towy. Uszczelka zużyta. Wymienić uszczelkę kasety (patrz rozdz. „Wymiana uszczelki kasety” na stronie 215). Tylko CT, CTLP, CTS, CTW: Brak wskazania poziomu napełnienia. Pływak w zbiorniku kaseto- wym zaczepił się lub został zablokowany przez papier toaletowy. Oczyścić pływak w kasecie. Nie używać myjki wysoko- ciśnieniowej!PL Utylizacja CT(E), CTLP, CT(E)S, CTW

13 Dane techniczne Aktualną deklarację zgodności UE dla urządzenia można znaleźć na stronie pro- duktu pod adresem: dometic.com lub uzyskać ją bezpośrednio u producenta (patrz dometic.com/dealer). ➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na odpady do recyklingu. ➤ Szczegółowe informacje na temat utylizacji produktu zgodnie z obowiązującymi przepisami można uzyskać w lokalnym zakładzie recyc-lingu lub u specjalistycznego dystrybutora.UWAGA! Ryzyko szkód w środowiskuPodczas utylizacji dodatków sanitarnych wykorzystywanych do eksploatacji i czyszczenia toalety należy przestrzegać instrukcji ich stosowania podanych na opakowaniu.Napięcie wejściowe 12 VgPobór prądu maks. 2 A przy pompie wewnętrznejmaks. 5 A z zewnętrzną pompąMaks. masa ciała 130 kg Temperatura robocza 0 °C do +50 °CPojemność 19 l (zbiornik kasetowy)7 l (zbiornik na wodę, opcja)Oznakowanie/homologacjeN1 ECE R10 13SK CT(E), CTLP, CT(E)S, CTW Vysvetlenie symbolov
