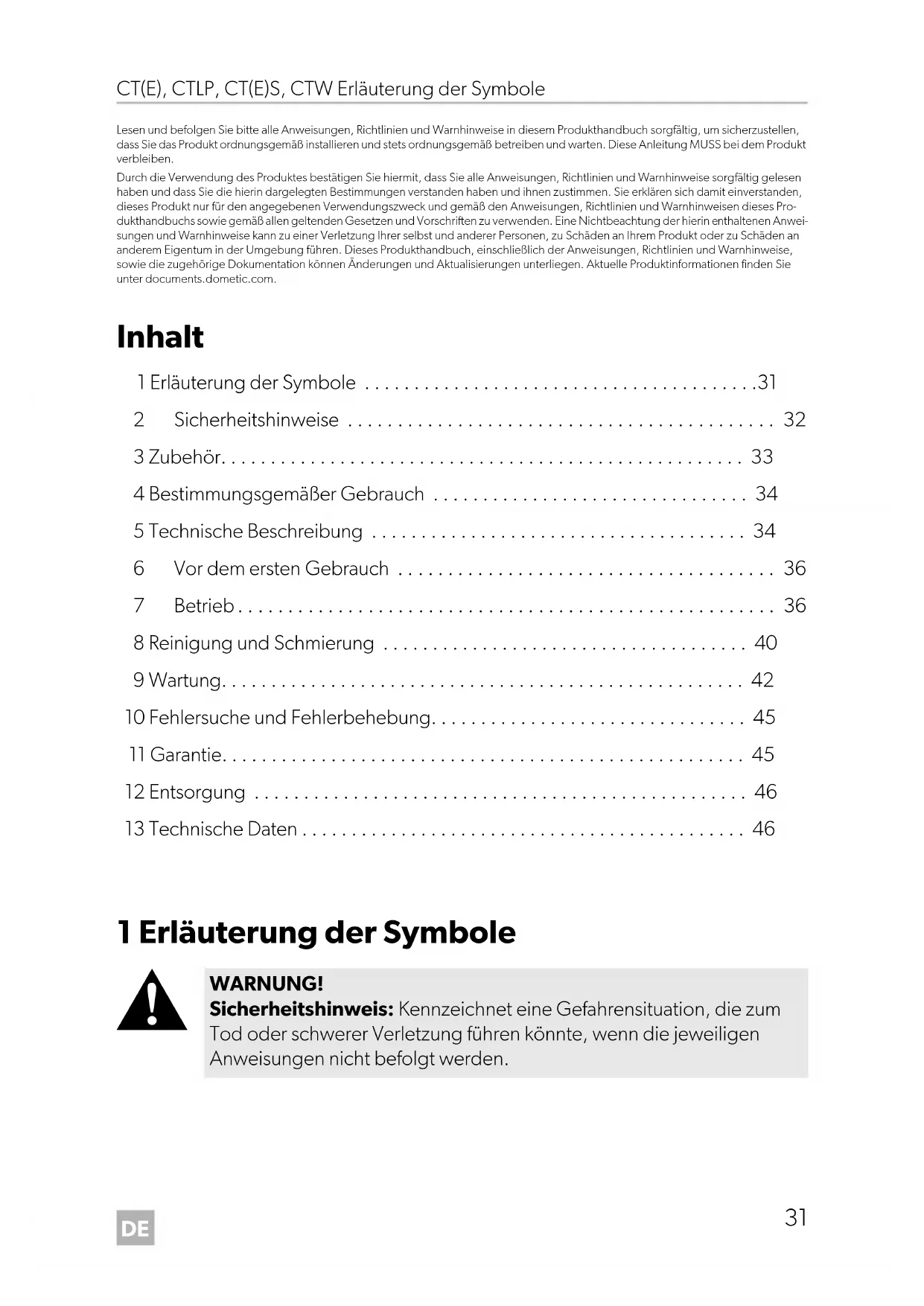

BEDIENUNGSANLEITUNG CTS 4110 DOMETIC

• Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben. Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Pro- dukthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anwei- sungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. Inhalt 1 Erläuterung der Symbole p. 31
• 2 Sicherheitshinweise p. 32
• 3 Zubehör p. 33
• 4 Bestimmungsgemäßer Gebrauch p. 34
• 5 Technische Beschreibung p. 34
• 6 Vor dem ersten Gebrauch p. 36
• 7 Betrieb p. 36
• 8 Reinigung und Schmierung p. 40
• 9 Wartung p. 42
• 10 Fehlersuche und Fehlerbehebung p. 45
• 11 Garantie p. 45
• 12 Entsorgung p. 46
• 13 Technische Daten 1 Erläuterung der Symbole p. 46

WARNUNG! Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden.DE Sicherheitshinweise CT(E), CTLP, CT(E)S, CTW

2 Sicherheitshinweise

2.1 Grundlegende Sicherheit

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.

ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen.

• Schütteln Sie den Kassettentank nicht stark.

• Hängen Sie den Kassettentank zum Transport nicht an ein Fahrrad oder andere Fahrzeuge.

• Verwenden Sie keine Frostschutzmittel. Diese Mittel können die Kas- settentoilette beschädigen.

• Die Toilette ist für ein Personengewicht von max. 130 kg ausgelegt. VORSICHT! Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. ACHTUNG! Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.DE CT(E), CTLP, CT(E)S, CTW Zubehör

2.2 Verwendung von sanitären Zusätzen

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen.

• Lagern Sie Sanitärzusätze so, dass Kinder keinen Zugriff darauf haben.

ACHTUNG! Nichtbeachtung kann zu Schäden am Gerät führen.

• Beachten Sie vor Verwendung von sanitären Zusätzen für die Verwen- dung und Reinigung der Toilette die Gebrauchshinweise auf der bei- liegenden Verpackung. 3Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Auf der Dometic-Webseite (siehe Rückseite) finden Sie weitere Informationen über Sanitärzubehör. Beschreibung Art.-Nr.Servicetür SK4 9104100197Servicetür SK5 9104100202Dometic POWER CARE TABS 9600000125Dometic GREEN CARE TABS 9600000133Dometic Renew Kit – Austausch-Setfür Toilettenmodelle CT 3000/CT 40009600000458DE Bestimmungsgemäßer Gebrauch CT(E), CTLP, CT(E)S, CTW

4 Bestimmungsgemäßer Gebrauch Die Kassettentoilette ist für den Einbau und die Verwendung in Freizeitfahrzeugen wie Wohnwagen oder Reisemobilen vorgesehen. Die Kassettentoiletten des Modells 4050 können in eine Nasszelle eingebaut wer- den. Die Kassettentoiletten des Modells 4110 sind nicht für den Einbau in eine Nass- zelle vorgesehen. Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwen- dung gemäß dieser Anleitung geeignet. Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installati- onsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungs- gemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge. Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Pro- dukt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung

• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. 5 Technische Beschreibung Die Kassettentoilette besteht aus einer im Fahrzeug fest installierten Toilette und einer herausnehmbaren, fahrbaren Kassette als Abwassertank. Die Kassette ist von außen durch eine Tür zugänglich. Je nach Modell erhält die Toilette das Spülwasser aus dem fahrzeugseitigen Frischwassertank oder aus einem im Gehäuse integrierten Tank. Es gibt folgende Modellausführungen der Toilette:

• CT4050, CT/CTE4110: Freistehend, ohne Wassertank, ohne Konsole

• CTLP4050, CTLP4110: Freistehend, ohne Wassertank, niedrige Konsole

• CTS4050, CTS/CTES4110: Freistehend, ohne Wassertank, mit Konsole

• CTW4050, CTW4110: Freistehend, mit Wassertank in der KonsoleDE CT(E), CTLP, CT(E)S, CTW Technische Beschreibung

5.1 Beschreibung der Komponenten

5.2 Bedien- und Anzeigeelemente

Nr. in Abb. 1, Seite 3 Beschriftung 1 Gehäuse für Kassettentank 2 Entleerungsschieber für die Toilettenschüssel 3 Toilettenschüssel 4 Deckel und Brille, drehbar 5Konsole 6 Kontroll- und Bedienfeld 7 Frischwassertank (optional) 8 Nur CTLP, CTS, CTES, CTW: Wandhalter 9 Kassettentank (Kapazität 19 l) 10 Servicetür (Zubehör) 11 Nur CTW: Tankklappe (abschließbare Tankklappe optional) Nr. in Abb. 2, Seite 3 Beschriftung 1 Taste „Spülen“ 2 Anzeige „Kassettentank voll“ 3 Nur CT, CTLP, CTS, CTW: Anzeige „Kassettentank 3/4 voll“ 4 Nur CT, CTLP, CTS, CTW: Anzeige „Frischwassertank auffül- len“ (bei Verwendung des bordeigenen Tanks nicht grundsätzlich angeschlossen) 5 Nur CT, CTLP, CTS, CTW: Anzeige „Kassettentank entnom- men“DE Vor dem ersten Gebrauch CT(E), CTLP, CT(E)S, CTW

6 Vor dem ersten Gebrauch ➤ Bevor Sie die Toilette in Betrieb nehmen, reinigen Sie sie innen und außen mit einem weichen Tuch und lauwarmem Wasser mit einem milden Reinigungsmittel (siehe auch Kapitel „Reinigung und Schmierung“ auf Seite 40). 7 Betrieb

7.1 Kassettentank vorbereiten

Kassettentank entnehmen (Abb. 3, Seite 4)

1. Öffnen Sie die Servicetür.

2. Drücken Sie die Sicherung nach oben, um den Kassettentank zu entriegeln.

3. Ziehen Sie den Kassettentank aus dem Kassettengehäuse heraus. Beim Heraus-

ziehen muss ein Widerstand überwunden werden. Kassettentank füllen

1. Stellen Sie den Kassettentank aufrecht hin.

2. Drehen Sie das Ausgussrohr um ca. 90° nach oben (Abb. 4, Seite 4).

3. Drehen Sie die Verschlusskappe ab (Abb. 5, Seite 5).

4. Füllen Sie Wasser über das Ausgussrohr in den Kassettentank (Abb. 6, Seite 5).

In Schräglage (z. B. dauernde Neigung des Fahrzeugs) darf die Kassette nur 3/4 gefüllt sein. Ansonsten ist ein Überlaufen durch die Entlüftung möglich. Sanitärzusatz hinzufügen

1. Bei Verwendung von sanitären Zusätzen beachten Sie bitte die Gebrauchshin-

weise auf der Verpackung.

2. Stellen Sie den Kassettentank aufrecht hin.

3. Drehen Sie das Ausgussrohr um ca. 90° nach oben (Abb. 4, Seite 4).

HINWEIS Vermeiden Sie es, das Ausgussrohr weiter als 90° zu drehen, da es sich sonst lösen kann (Abb. 4, Seite 4).DE CT(E), CTLP, CT(E)S, CTW Betrieb

4. Drehen Sie die Verschlusskappe ab (Abb. 5, Seite 5).

5. Geben Sie über das Ausgussrohr einen Sanitärzusatz in den Kassettentank

(Abb. 6, Seite 5). Beachten Sie die Gebrauchsanweisung des Sanitärzusatzes. Kassettentank in das Kassettengehäuse schieben

1. Schieben den Kassettentank bis zum Anschlag in das Kassettengehäuse.

✔ Die Verriegelung des Kassettentanks schließt beim Einschieben automatisch.

2. Prüfen Sie den festen Sitz des Kassettentanks.

3. Schließen und verriegeln Sie die Servicetür.

7.2 Frischwassertank füllen (integrierter Tank)

➤ Füllen Sie den Frischwassertank über den Einfüllstutzen an der Außenseite des Fahrzeugs auf. Die Menge hängt vom verwendeten Tank ab (das Fassungsver- mögen des integrierten Tanks beträgt 7 Liter für die Modelle CTW4050 und CTW4110).

7.3 Toilette benutzen

1. Öffnen Sie den Toilettendeckel (Abb. 7 1, Seite 6). Der Toilettendeckel bleibt

in einer Position von ca. 70° stehen. HINWEIS Vermeiden Sie es, das Ausgussrohr weiter als 90° zu drehen, da es sich sonst lösen kann (Abb. 4, Seite 4). ACHTUNG! Beschädigungsgefahr Achten Sie darauf, dass sich der Kassettentank leicht in das Kassettenge- häuse einschieben lässt. Stellen Sie sicher, dass der Kassettentank nicht gegen andere Gegenstände oder Bauteile stößt. HINWEIS

• Herkömmliches Toilettenpapier kann die Toilette verstopfen. Ver- wenden Sie ein spezielles, schnell lösliches Toilettenpapier.

• Sanitärzusätze für den Abwassertank zersetzten Fäkalien und verhin- dern unangenehme Gerüche.

• Der Schieber muss während der Fahrt geschlossen sein und es darf sich keine Flüssigkeit oberhalb des Schiebers befinden.DE Betrieb CT(E), CTLP, CT(E)S, CTW

2. Betätigen Sie vor der Nutzung die Spültaste , um etwas Wasser in die Schüs-

sel laufen zu lassen (Abb. 7 2, Seite 6).

3. Ziehen Sie den Schieber nach vorne (Abb. 7 3, Seite 6). Lassen Sie den Schie-

ber während der Nutzung geöffnet.

4. Betätigen Sie nach der Nutzung erneut die Spültaste zum Spülen der Schüs-

sel (Abb. 8 1, Seite 6). Nur CT, CTLP, CTS, CTW: Wenn die Anzeige aufleuchtet, sind nur noch wenige Nutzungen möglich.

5. Schließen Sie den Schieber (Abb. 8 2, Seite 6).

6. Schließen Sie den Toilettendeckel (Abb. 8 3, Seite 6).

7.4 Kassettentank entleeren

Entleeren Sie den Kassettentank, wenn die Anzeige leuchtet.

1. Entnehmen Sie den Kassettentank (Kapitel „Kassettentank entnehmen (Abb. 3,

Seite 4)“ auf Seite 36).

2. Drücken Sie die Entriegelungstaste in der Mitte des Handgriffs und ziehen Sie

den Handgriff bis zum Anschlag heraus (Abb. 9 , Seite 7).

3. Bringen Sie den Tank zu der nächsten ausgewiesenen Entsorgungsstelle.

4. Drücken Sie die Entriegelungstaste des Handgriffs und schieben Sie den Hand-

griff zurück in die Kassette.

5. Stellen Sie den Kassettentank aufrecht hin und drehen Sie das Ausgussrohr 90°

nach oben (Abb. 4, Seite 4).

6. Drehen Sie die Verschlusskappe ab (Abb. 5, Seite 5).

7. Halten Sie den Kassettentank mit einer Hand am Handgriff (Abb. 0 3, Seite 7)

und mit der anderen Hand am Schieber (Abb. 0 2, Seite 7), so dass Sie den Entlüftungsknopf (Abb. 0 1, Seite 7) während des Entleerens drücken können. ACHTUNG! Beschädigung des Gehäuses und der Rollen

• Schütteln Sie den Kassettentank nicht stark.

• Hängen Sie den Kassettentank zum Transport nicht an ein Fahrrad oder ein anderes Fahrzeug.

• Legen Sie keine schweren Gegenstände auf den Kassettentank wäh- rend des Transports. HINWEIS Vermeiden Sie es, das Ausgussrohr weiter als 90° zu drehen, da er sich sonst lösen kann.DE CT(E), CTLP, CT(E)S, CTW Betrieb

8. Drücken Sie den Entlüftungsknopf, wenn das Ausgussrohr nach unten zeigt.

✔ Der Tank entleert sich gleichmäßig und ohne Spritzen.

9. Spülen Sie den Kassettentank nach der Entleerung mit Wasser sorgfältig aus.

10. Fügen Sie der Kassette einen Sanitärzusatz hinzu (Kapitel „Sanitärzusatz hinzufü-

11. Reinigen Sie die Räder des Kassettentanks von grobem Schmutz zur Vermei-

dung von Kratzern im Kassettengehäuse.

12. Schieben Sie den Kassettentank in das Kassettengehäuse (Kapitel „Kassetten-

tank in das Kassettengehäuse schieben“ auf Seite 37).

7.5 Toilettensitz positionieren

Der Toilettensitz ist stufenlos drehbar (Abb. a, Seite 8).

Sie können die Kassettentoilette auch im Winter nutzen, solange sich Toilette und Kassettentank in einem frostfreien Bereich befinden. Wenn dies nicht der Fall ist, entleeren Sie den Frischwassertank, den Kassettentank und die Wasserleitung der Frischwasserzufuhr. Dadurch werden Schäden durch Frost vermieden (Kapitel „Außerbetriebnahme“ auf Seite 40). ACHTUNG! Beschädigungsgefahr Reinigen Sie den Kassettentank innen nicht mit einem Hochdruckreini- ger. Der Schwimmer für die Füllstandsanzeige kann dadurch Schaden nehmen. ACHTUNG! Beschädigungsgefahr Verwenden Sie keine Frostschutzmittel. Frostschutzmittel können die Kassettentoilette beschädigen.DE Reinigung und Schmierung CT(E), CTLP, CT(E)S, CTW

7.7 Außerbetriebnahme

Entleeren Sie den Frischwassertank (optionales Zubehör) und das Wasserleitungs- system vollständig, wenn Sie die Toilette für längere Zeit außer Betrieb nehmen.

1. Reinigen Sie die Toilette sorgfältig (Kapitel „Reinigung und Schmierung“ auf

2. Betätigen Sie den Spülknopf bis sich kein Wasser mehr in den Leitungen befin-

3. Unterbrechen Sie die Stromversorgung zur Toilette.

4. Entleeren Sie anschließend den Kassettentank und spülen Sie ihn sorgfältig aus.

5. Reinigen Sie die Kassette. Verschließen Sie das Ausgussrohr nicht, um den Kas-

settentank trocknen zu lassen.

6. Reinigen und fetten Sie alle Dichtungen und beweglichen Teile der Toilette und

des Kassettentanks (Kapitel „Reinigung und Schmierung“ auf Seite 40) und wie- derholen Sie diese Maßnahme vor der Wiederinbetriebnahme. 8 Reinigung und Schmierung

➤ Säubern und fetten Sie regelmäßig alle Dichtungen an der Toilette und dem Kas- settentank. Führen Sie diese Aktionen bei häufiger Nutzung monatlich oder nach 3 – 5 Entleerungen der Kassette durch. Verwenden Sie Fett oder Spray auf Sili- konbasis. Der Hersteller empfiehlt: –Fett: OKS

➤ Reinigen Sie die Toilette regelmäßig innen und außen mit einem weichen Tuch und lauwarmen Wasser mit einem milden Reinigungsmittel. Waschen Sie anschließend die Oberflächen mit klarem Wasser ab. ACHTUNG! Beschädigungsgefahr

• Reinigungsmittel für die Toilette dürfen weder Chlor noch Alkohol enthalten.

• Um Materialveränderungen zu vermeiden, verwenden Sie keine scharfen, körnigen bzw. sodahaltigen Reinigungsmittel (keine Scheuermittel).

• Verwenden Sie keine Politur zur Reinigung.DE CT(E), CTLP, CT(E)S, CTW Reinigung und Schmierung

Der Schieber lässt sich leicht bewegen, wenn er regelmäßig gefettet wird. ➤ Sprühen Sie die Stangen des Schiebers mit Silikonspray ein (Abb. c, Seite 9).

8.2 Kassettendichtung fetten

1. Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Unter-

grund (Abb. d, Seite 9).

2. Entrasten Sie den Schiebergriff und ziehen Sie ihn heraus (Abb. e, Seite 9).

3. Drehen Sie den Schieber gegen den Uhrzeiger und lösen Sie ihn von

derKassette (Abb. f, Seite 10).

4. Schieben Sie die Abdeckung zurück, so dass die Dichtung zugänglich ist

5. Reinigen und fetten Sie die Dichtung.

6. Schließen Sie die Abdeckung (Abb. k, Seite 11).

7. Setzen Sie den Schieber wieder ein.

8.3 Bajonettverschluss reinigen und Bajonettdichtung

1. Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Unter-

grund (Abb. d, Seite 9).

2. Entrasten Sie den Schiebergriff und ziehen Sie ihn heraus (Abb. e, Seite 9).

3. Drehen Sie den Schieber gegen den Uhrzeiger und lösen Sie ihn von

derKassette (Abb. f, Seite 10).

4. Reinigen Sie den Bajonettverschluss (Abb. l 1, Seite 12) am Schieber.

Der Bajonettverschluss lässt sich im Auslieferungszustand und nach längerer Standzeit nur schwergängig lösen.

5. Fetten Sie die Bajonettdichtung (Abb. l 2, Seite 12) gleichmäßig mit Silikon-

fett ein. VORSICHT! Quetschgefahr Es besteht Quetschgefahr, wenn der Schieber beim Reinigen oder Fet- ten geschlossen wird (Abb. b, Seite 8). VORSICHT! Quetschgefahr Fassen Sie nicht in die Öffnung, wenn Sie die Abdeckung schließen.DE Wartung CT(E), CTLP, CT(E)S, CTW

6. Setzen Sie den Schieber wieder ein.

8.4 O-Ring der Kassettenbelüftung fetten

1. Lösen Sie den Adapter (Abb. m 1, Seite 12) von der Kassette.

2. Fetten Sie nur den aufgesteckten O-Ring (Abb. m 2, Seite 12) mit Silikonfett.

3. Setzen Sie den Adapter wieder auf.

9Wartung In diesem Kapitel sind Wartungsarbeiten beschrieben, die vom Benutzer ausgeführt werden dürfen. Lassen Sie alle anderen Wartungs- und Servicearbeiten von qualifi- ziertem Personal durchführen (siehe dometic.com/contact). Notieren Sie für den Kontakt mit dem Kundendienst folgende Daten des Typen- schilds:

9.1 Ersatzteile beschaffen

Ersatzteile können vom Kundendienst des jeweiligen Landes bezogen werden. Sämtliche Zubehörteile sind über den Fachhandel erhältlich. Bei Fragen wenden Sie sich bitte direkt an den Fachhandel oder Ihren Service-Partner.

9.2 Deckel und Sitz abmontieren / tauschen

HINWEIS Sie finden das Typenschild im Kassettengehäuse nach Entnahme der Kassette. HINWEIS Der Hersteller übernimmt keine Haftung für Schäden, die durch eine fal- sche oder fehlerhafte Montage entstehen.DE CT(E), CTLP, CT(E)S, CTW Wartung

Für den Austausch von Deckel und Sitz verwenden Sie das Dometic Renew Kit – Aus- tausch-Set für Toilettenmodelle CT 3000/CT 4000 (Art.-Nr. 9600000458). Das benötigte Werkzeug liegt dem Austausch-Set bei.

1. Lösen Sie den Toilettensitz (Abb. n, Seite 13).

2. Entfernen Sie den Toilettensitz (Abb. o, Seite 13).

3. Platzieren Sie den neuen Toilettensitz und drücken Sie ihn herunter bis er einras-

tet (Abb. p , Seite 14).

9.3 Kassettendichtung ersetzen

1. Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Unter-

grund (Abb. d, Seite 9).

2. Entrasten Sie den Schiebergriff und ziehen Sie ihn heraus (Abb. e, Seite 9).

3. Drehen Sie den Schieber gegen den Uhrzeiger und lösen Sie ihn von

derKassette (Abb. f, Seite 10).

4. Schieben Sie die Abdeckung zurück, so dass die Dichtung zugänglich ist

5. Bauen Sie den Stützring und die Dichtung aus (Abb. g, Seite 10).

6. Setzen Sie die neue Dichtung ein (Abb. i, Seite 11).

7. Setzen Sie den Stützring ein (Abb. j, Seite 11).

8. Fetten Sie alle Bereiche.

9. Schließen Sie die Abdeckung (Abb. k, Seite 11).

10. Setzen Sie den Schieber wieder ein.

ACHTUNG! Beschädigungsgefahr Die Dichtung muss gleichmäßig in der Öffnung anliegen (Abb. h, Seite 10), damit die Kassette dicht ist und der Schieber leicht bewegt werden kann. VORSICHT! Quetschgefahr Fassen Sie nicht in die Öffnung, wenn Sie die Abdeckung schließen.DE Wartung CT(E), CTLP, CT(E)S, CTW

9.4 Bajonettdichtung ersetzen

1. Entnehmen Sie den Kassettentank und stellen Sie ihn auf einen festen Unter-

grund (Abb. d, Seite 9).

2. Entrasten Sie den Schiebergriff und ziehen Sie ihn heraus (Abb. e, Seite 9).

3. Drehen Sie den Schieber gegen den Uhrzeiger und lösen Sie ihn von

derKassette (Abb. f, Seite 10).

4. Entnehmen Sie die alte Dichtung (Abb. l 2,Seite 12).

5. Reinigen Sie den Bajonettverschluss.

6. Setzen Sie die neue Dichtung ein.

7. Achten Sie auf gleichmäßigen Sitz der neuen Dichtung.

8. Setzen Sie den Schieber wieder ein.

9. Fetten Sie alle Bereiche.

9.5 Sicherung in der Bedieneinheit tauschen

1. Heben Sie die Bedieneinheit mit einem geeigneten Werkzeug an und ziehen

Sie sie anschließend aus der Konsole bzw. Wand (Abb. q, Seite 14).

2. Tauschen Sie die Sicherung (Automobilsicherung: 7,5 A) auf der Unterseite der

Bedieneinheit (Abb. q 1, Seite 14).

9.6 Räder am Kassettentank tauschen

Die Räder am Kassettentank können bei Bedarf einzeln ausgetauscht werden:

1. Lösen Sie das alte Rad wie dargestellt (Abb. r, Seite 15).

2. Montieren Sie das neue Rad wie dargestellt (Abb. r, Seite 15).

3. Prüfen Sie das Rad auf freien Lauf.

VORSICHT! Verletzungsgefahr

• Schalten Sie vor Beginn die Spannungsversorgung aus. Nur CT, CTLP, CTS, CTW:

• Ziehen Sie die Bedieneinheit vorsichtig aus der Wandöffnung. Es besteht Verletzungsgefahr durch zurückspringende Federn.DE CT(E), CTLP, CT(E)S, CTW Fehlersuche und Fehlerbehebung

10 Fehlersuche und Fehlerbehebung 11 Garantie Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer). Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unter- lagen mit dem Produkt ein:

• Eine Kopie der Rechnung mit Kaufdatum

• Einen Reklamationsgrund oder eine Fehlerbeschreibung Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Repara- turen die Sicherheit gefährden und zum Erlöschen der Garantie führen können. Störung Mögliche Ursache Beseitigung Spülung läuft nicht mehr. Sicherung defekt. Kassette nicht eingeschoben. Kassette voll. Stromversorgung nicht vor- handen. Elektronik defekt. Pumpe defekt. Magnetventil defekt. Sieb vom Magnetventil ist verschmutzt. Sicherung erneuern (siehe Kapitel „Sicherung in der Bedieneinheit tauschen“ auf Seite 44). Bei wiederholten Ausfällen lassen Sie die elektrischen Anschlüsse durch qualifizier- tes Personal überprüfen. Defekte Teile ersetzten. Kassettentank undicht. Dichtung verschlissen. Kassettendichtung ersetzen (siehe Kapitel „Kassettendich- tung ersetzen“ auf Seite 43). Nur CT, CTLP, CTS, CTW: Keine Füllstandsanzeige. Schwimmer im Kassettentank hat sich verhakt oder ist durch Toilettenpapier festgesetzt. Schwimmer in der Kassette reinigen. Keinen Hochdruckreini- ger verwenden!DE Entsorgung CT(E), CTLP, CT(E)S, CTW

13 Technische Daten Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe dometic.com/dealer).➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recy-cling-Müll.➤ Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvor- schriften entsorgen können.ACHTUNG! UmweltschädenBeachten Sie bei der Entsorgung von sanitären Zusätzen für die Verwen-dung und Reinigung der Toilette die Gebrauchsanweisung auf der bei-liegenden Verpackung.Eingangsspannung 12 VgStromverbrauch max. 2 A bei interner Pumpemax. 5 A mit externer PumpeMax. Personengewicht 130 kg Betriebstemperatur 0 °C bis +50 °CKapazität 19 l (Kassettentank)7 l (Frischwassertank, optional)PrüfzeichenN1 ECE R10 13FR CT(E), CTLP, CT(E)S, CTW Signification des symboles
