Typ produktu	Płyta indukcyjna z wbudowanym okapem
Marka	ELICA
Model	NIKOLATESLA PRIME S+
Liczba stref grzewczych	4 strefy: lewa przednia, prawa przednia, lewa tylna, prawa tylna
Poziomy mocy	9 poziomów (1-9) + Power Booster (P)
Maksymalna moc całkowita	7,4 kW (regulowane przez Power Limitation: 7,4 kW, 4,5 kW, 3,1 kW)
Zasilanie elektryczne	230 V ~ 50 Hz (stałe podłączenie przez wyłącznik wielobiegunowy)
Funkcje gotowania	Power Booster, Automatic Heat Up, Temperature Manager (utrzymywanie ciepła), Timer stref i niezależny, Pauza, Blokada klawiszy
Funkcje wyciągu	4 prędkości + Power Booster (5 min), praca automatyczna, wskaźnik nasycenia filtrów
Typ wyciągu	Wyciągowy (odprowadzanie na zewnątrz) lub filtrujący (recyrkulacja wewnętrzna z filtrami węglowymi)
Bezpieczeństwo	Wykrywanie garnków, automatyczne wyłączanie, blokada dziecięca (Key Lock), wskaźnik ciepła resztkowego (H), ochrona przed przegrzaniem
Panel sterowania	Sterowanie dotykowe z wyświetlaczem cyfrowym
Kompatybilność garnków	Płaskie dna ferromagnetyczne (średnica dopasowana do każdej strefy)
Konserwacja płyty	Czyszczenie po każdym użyciu miękką ściereczką i odpowiednim środkiem, unikać środków ściernych i myjek parowych
Konserwacja filtrów tłuszczowych	Czyszczenie co miesiąc ręcznie lub w zmywarce (delikatny cykl, niska temperatura)
Konserwacja filtrów węglowych	Regeneracja termiczna co 2-3 miesiące (200°C, 45 min) lub wymiana po 5 latach
Wskaźnik nasycenia filtrów	Programowalny wskaźnik: filtr tłuszczowy miga, filtr węglowy świeci stałe
Power Limitation	Ograniczenie mocy maksymalnej (7,4 / 4,5 / 3,1 kW) regulowane przy podłączeniu
Kompatybilny z Kit Window	Tak (opcjonalnie) do zatrzymania wyciągu przy zamkniętym oknie
Normy bezpieczeństwa	EN/CEI 60335-1, EN/CEI 60335-2-6, EN/CEI 60335-2-31, EN/CEI 62233, EN 55014, etc.
Wymiary montażowe	Blat o grubości 2-6 cm (montaż TOP) lub 2,5-6 cm (FLUSH)
Waga	Nie określono (szacunkowo ~15 kg)

Często zadawane pytania - NIKOLATESLA PRIME S+ ELICA

Jak włączyć i wyłączyć płytę indukcyjną?

Aby włączyć, krótko dotknij przycisku ON/OFF (1). Symbol się zaświeci. Aby wyłączyć, ponownie dotknij tego samego przycisku. Wszystkie strefy grzewcze i okap wyłączą się.

Jak korzystać z Power Booster na strefie grzewczej?

Wybierz żądaną strefę grzewczą, a następnie przesuń palec po Pasku wyboru (3) powyżej poziomu 9. Symbol P pojawi się na wyświetlaczu strefy. Power Booster pozostaje aktywny przez 5 minut, po czym moc wraca do poprzedniego poziomu.

Jak ustawić minutnik (Timer) dla strefy grzewczej?

Włącz strefę grzewczą i ustaw moc. Naciśnij przycisk Timer stref (6), a następnie użyj przycisków - (5) i + (5), aby ustawić czas. Odliczanie wyświetla się na ekranie (4). Po zakończeniu czasu strefa wyłącza się i rozlega się sygnał dźwiękowy.

Co zrobić, gdy wyświetli się kod błędu E-2?

Kod E-2 oznacza wewnętrzne przegrzanie. Wyłącz płytę i poczekaj, aż ostygnie przed ponownym użyciem. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem technicznym.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić raz w miesiącu (lub gdy wskaźnik nasycenia to sygnalizuje). Umyj je ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze i szybkim cyklu. Dobrze wysusz przed ponownym założeniem.

Jak regenerować filtr węglowy?

Aby zregenerować filtr węglowy, umieść go w piekarniku nagrzanym do 200°C na 45 minut. Nie kładź go na dnie piekarnika, ale na ruszcie na średniej wysokości. Prawidłowa regeneracja zapewnia stałą wydajność przez 5 lat.

Jak aktywować funkcję Pauza?

Naciśnij przycisk Pauza (9). Symbol miga na wyświetlaczu stref grzewczych. Wszystkie aktywne strefy zostają wstrzymane. Aby dezaktywować, ponownie naciśnij (9) i przesuń palec po Pasku wyboru (3). Uwaga: pauza nie wpływa na okap.

Jak zablokować przyciski (Key Lock)?

Naciśnij przycisk Key Lock (10). Przyciski są zablokowane, a symbol miga, jeśli spróbujesz użyć innej funkcji. Aby odblokować, ponownie naciśnij (10). Bieżące ustawienia pozostają aktywne podczas blokady.

Jak skonfigurować ograniczenie mocy (Power Limitation)?

Konfiguracja odbywa się podczas podłączania elektrycznego (w ciągu 2 minut). Przy wyłączonej płycie przytrzymaj przycisk Automatic Heat Up (7) i naciskaj kolejno strefy grzewcze (FR, FL, RL, RR). Postępuj zgodnie z instrukcjami na ekranie, aby wybrać między 7,4 kW, 4,5 kW lub 3,1 kW. Potwierdź, naciskając ON/OFF (1) przez 2 sekundy.

Jak aktywować wskaźnik nasycenia filtrów?

Włącz płytę, wyłącz strefy i okap. Naciśnij strefę wyboru (12), a następnie przytrzymaj przycisk HOOD (11), aż ekran (12) będzie wyświetlał naprzemiennie E i G. Wybierz typ filtra (E dla węglowego, G dla tłuszczowego) i naciśnij FILTER (13), aby potwierdzić. Następnie przytrzymaj HOOD (11), aby zapisać.

INSTRUKCJA OBSŁUGI NIKOLATESLA PRIME S+ ELICA

Dokładnie stosować się do wskazówek zawartych w niniejszej instrukcji. Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek nieprawidłowości, uszkodzenia lub pożary spowodowane przy urządzeniu i wynikające z nieprzestrzegania zaleceń zawartych w niniejszej instrukcji. Urządzenie jest przeznaczone wyłącznie do użytku domowego, do przyrządzania posiłków i odprowadzania powstałych przy tym oparów. Zabrania się każdego innego zastosowania (np. ogrzewanie pomieszczeń). Producent nie ponosi żadnej odpowiedzialności za nieprawidłowe korzystanie lub nieprawidłowe ustawienie elementów sterowniczych.

Urządzenie może różnić się od modelu wskazanego na rysunkach znajdujących się w niniejszej dokumentacji. Mimo to, instrukcje obsługi, konserwacji oraz montażu pozostają same.

• Uważnie przeczytać instrukcje: znajdują się w nich ważne informacje na temat montażu, użytkowania oraz bezpieczeństwa.
• Nie wykonywać żadnych zmian elektrycznych na urządzeniu.
• Przed rozpoczęciem montażu urządzenia sprawdzić, czy żadne komponenty nie są uszkodzone. W przeciwnym wypadku, należy przerwać montaż i skontaktować się ze sprzedawcą.
• Sprawdzić integralność urządzenia przy przystąpieniu do montażu. W przeciwnym wypadku, należy przerwać montaż i skontaktować się ze sprzedawcą.

Oddzielnie u wyspecjalizowanych sprzedawców.

*: części oznaczone tym symbolem są akcesoriami OPCJONALNYMI, dostarczanymi tylko do niektórych modeli i mogą być zakupione na stronach internetowych www.elica.com i www.shop.elica.com.

1. BEZPIECZEŃSTWO I PRZEPISY

BEZPIECZEŃSTWO OGÓLNE

Uwaga! Należy postępować zgodnie z poniższymi instrukcjami: • Przed przystąpieniem do jakiejkolwiek czynności montażowej, należy odłączyć produkt od sieci elektrycznej. • Montażu lub konserwacji może dokonywać wyłącznie wykwalifikowany technik, zgodnie ze wskazówkami producenta i według obowiązujących przepisów bezpieczeństwa. Nie naprawiać i nie wymieniać żadnych części produktu, jeśli nie zostało to jasno wskazane w instrukcji obsługi. Zgodnie z przepisami uziemienie produktu jest obowiązkowe. • Kabel zasilający musi być dostatecznie długi, aby umożliwić podłączenie produktu umieszczonego w meblu do sieci elektrycznej. • Aby instalacja elektryczna była zgodna z obowiązującymi normami, należy zastosować wyłącznik wielobiegunowy

zgodny z obowiązującymi normami, co zagwarantuje całkowite odłączenie od sieci w warunkach kategorii przepięciowej III, zgodnie z zasadami instalacji. • Nie stosować rozgałęźników i przedłużaczy. • Po zakończeniu montażu, użytkownik nie ma dostępu do elementów elektrycznych. • Całe urządzenie i jego części są gorące podczas użytkowania. Należy uważać, aby nie dotykać elementów grzejnych. • Należy uważać, aby dzieci nie miały dostępu do urządzenia i były pod nadzorem, ponieważ podczas użytkowania dostępne części mogą być gorące. • Posiadacze rozruszników serca i aktywnych implantów, przy użyciu płyty indukcyjnej, muszą sprawdzić, czy ich rozrusznik jest kompatybilny z produktem. • W trakcie i po użyciu nie należy dotykać elementów grzejnych produktu. • Nie kłaść na produkcie ściereczek lub innych materiałów łatwopalnych, dopóki wszystkie elementy nie ostygną, istnieje ryzyko pożaru. • Nie umieszczać materiałów łatwopalnych na produkcie lub w jego pobliżu. • Rozgrzany tłuszcz i olej mogą spowodować oparzenia. Nadzorować gotowanie produktów zawierających dużą ilość tłuszczu i oleju. • Jeżeli powierzchnia jest pęknięta, wyłączyć produkt, aby uniknąć ryzyka porażenia prądem elektrycznym. • Produkt nie jest przeznaczony do uruchamiania za pomocą zewnętrznego regulatora czasowego lub oddzielnego systemu zdalnego sterowania. • Niekontrolowane przyrządzanie potraw na płycie kuchennej przy użyciu tłuszczu lub oleju może być niebezpieczne i doprowadzić do pożaru. • Proces gotowania powinien być nadzorowany. Krótkie gotowanie powinno być ciągle nadzorowane. • NIGDY nie próbować gasić płomienia wodą. Przeciwnie, wyłączyć produkt i zgasić ogień pokrywką lub kocem gaśniczym. • Niebezpieczeństwo pożaru: Nie kłaść przedmiotów na powierzchniach grzewczych. • Nie używać parowych urządzeń czyszczących, istnieje ryzyko porażenia prądem. • Nie kłaść metalowych przedmiotów takich, jak noże, widelce, łyżki i pokrywki na powierzchniach płyty kuchennej, ponieważ mogą się nagrzać. • Przed podłączeniem do sieci elektrycznej: sprawdzić tabliczkę znamionową (umieszczoną na dolnej części produktu), aby upewnić się, że napięcie i moc są zgodne z wartościami sieci oraz, że gniazdko jest odpowiednie. W razie wątpliwości skontaktować się z wykwalifikowanym elektrykiem.

Ważne: • Po użyciu należy wyłączyć płytę kuchenną przy pomocy urządzenia sterującego; nie polegać na wyłączaniu na detektorze garnków. • Unikać wycieku cieczy; podczas gotowania lub podgrzania płynów zmniejszyć dopływ ciepła. • Nie pozostawiać włączonych elementów grzejnych, gdy na płycie znajdują się puste garnki lub patelnie lub, gdy płyta jest pusta. • Po zakończeniu gotowania, wyłączyć daną strefę grzewczą. • Do gotowania nie używać folii aluminiowej i nigdy nie umieszczać produktów znajdujących się w aluminiowych opakowaniach. • Aluminium ulega stopieniu i może nieodwracalnie uszkodzić produkt. • Nigdy nie podgrzewać puszek i blaszanych pojemników z zewnątrz, należy je wcześniej otworzyć: mogłyby wybuchnąć!

Ostrzeżenie odnosi się do wszystkich rodzajów płyt kuchennych. • Stosowanie dużej mocy, na przykład funkcji Booster, nie nadaje się do podgrzewania niektórych płynów, takich jak olej do smażenia. Nadmierne ciepło może być niebezpieczne. W takich przypadkach zaleca się użycie niższej mocy. • Naczynia powinny być umieszczone bezpośrednio na płycie kuchennej i muszą być wyśrodkowane. Pod żadnym pozorem nie wkładać żadnych przedmiotów pomiędzy garnek a płytę kuchenną. • W przypadku wysokiej temperatury produkt automatycznie zmniejsza poziom mocy stref grzewczych. • Przed rozpoczęciem czyszczenia lub konserwacji należy odłączyć produkt od sieci elektrycznej, wyjmując wtyczkę lub wyłączając główny wyłącznik. • Podczas wszystkich czynności instalacyjnych i konserwacyjnych używać rękawic roboczych. • Produkt może być obsługiwany przez dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych i psychicznych, osoby nieposiadające doświadczenia lub wystarczającej wiedzy, pod warunkiem, że są one nadzorowane lub zostaną przeszkolone w zakresie bezpiecznego użytkowania produktu i związanego z tym zagrożenia. • Dzieci muszą być nadzorowane, aby nie bawiły się produktem. • Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru. • W pomieszczeniu musi być zagwarantowana wystarczająca wentylacja, jak w przypadku stosowania produktu wraz z innymi urządzeniami gazowymi lub działającymi na inne paliwa. • Należy często czyścić produkt, zarówno wewnątrz, jak i na zewnątrz (co najmniej raz w miesiącu) i zawsze stosować się do zaleceń zawartych w instrukcji konserwacji. • Nieprzestrzeganie zasad czyszczenia produktu i wymiany oraz czyszczenia filtrów wiąże się z ryzykiem pożaru. • Surowo zabrania się flambirowania. • Stosowanie otwartego ognia jest szkodliwe dla filtrów i może być przyczyną pożaru, dlatego też jest surowo zabronione. • Smażenie musi następować pod stałą kontrolą, aby przegrzany olej nie zapalił się. • Uwaga! Podczas funkcjonowania płyty kuchennej dostępne części urządzenia mogą osiągać wysokie temperatury. • Uwaga! Dopóki nie zostanie zakończona instalacja, nie wolno podłączać produktu do sieci elektrycznej. • W odniesieniu do zasad technicznych i przepisów bezpieczeństwa dotyczących odprowadzania spalin należy stosować się ściśle do rozporządzeń właściwych organów lokalnych. • Wyciągane powietrze nie może być odprowadzane do kanału stosowanego do odprowadzania spalin produkowanych przez urządzenia spalające gaz lub inne paliwa. • Nigdy nie stosować produktu bez prawidłowo zamontowanej kratki! • Używać wyłącznie śrub mocujących dostarczonych z produktem lub, jeśli ich brak, zakupić śruby odpowiedniego rodzaju. Użyć śrub o odpowiedniej długości, wskazanych w instrukcji montażu. • Podczas równoczesnego działania produktu i innych urządzeń zasilanych energią inną niż elektryczna, negatywne ciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4 × 10-5 barów). • Należy przechowywać niniejszą instrukcję, aby w każdej chwili móc z niej skorzystać. W przypadku sprzedaży,

przekazania lub przeniesienia, upewnić się, że instrukcja będzie towarzyszyć produktowi.

BEZPIECZEŃSTWO PODŁĄCZENIA ELEKTRYCZNEGO

• Odłączyć produkt od sieci elektrycznej. - Instalacji musi dokonywać wykwalifikowany personel znający przepisy dotyczące instalacji i bezpieczeństwa. - Producent nie ponosi odpowiedzialności za osoby, zwierzęta lub rzeczy w przypadku niedostosowania się do wymogów zawartych w niniejszym rozdziale. - Kabel zasilający musi być wystarczająco długi, aby umożliwić wyjęcie płyty kuchennej z blatu roboczego. - Upewnić się, że napięcie na tabliczce znamionowej znajdującej się na spodzie produktu odpowiada napięciu pomieszczenia, w którym zostanie ono zainstalowane. - Nie używać przedłużaczy. - Przewód elektryczny uziemienia musi być o 2 cm dłuższy od innych przewodów. - W przypadku, gdy produkt nie posiada kabla zasilającego, należy użyć kabla o minimalnym przekroju 2,5 mm² dla mocy do 7200 W; w przypadku wyższej wartości mocy przekrój kabla musi wynosić 4 mm². - W żadnym punkcie przewód nie może być narażony na temperaturę o 50 °C wyższą od temperatury otoczenia. - Produkt jest przeznaczony do stałego podłączenia do sieci elektrycznej, dlatego też należy go podłączyć do sieci za pomocą wyłącznika wielobiegunowego, zgodnego z przepisami, który zagwarantuje całkowite odcięcie zasilania w warunkach kategorii przepięciowej III oraz będzie łatwo dostępny po zamontowaniu.

Uwaga! Wymiana kabla połączeniowego musi być wykonana przez autoryzowany serwis techniczny lub osobę o podobnych kwalifikacjach. - Uwaga! Przed ponownym podłączeniem obwodu do zasilania sieciowego i sprawdzeniem prawidłowego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

POWER LIMITATION: produkt jest wyposażony w funkcję Power Limitation (Ograniczenia mocy), która umożliwia ustawienie maksymalnego progu poboru (kW)

Ustawienie musi nastąpić w momencie podłączenia produktu do sieci elektrycznej lub przy ponownym podłączeniu sieci (w ciągu 2 kolejnych minut). Rozmiar zabezpieczenia instalacji elektrycznej musi być dostosowany do wybranego urządzenia ograniczającego moc. Informacja na temat sekwencji ustawiania funkcji Power Limitation znajduje się w rozdziale Działanie.

KIT WINDOWS: Produkt jest przystosowany do użytkowania w połączeniu z Zestawem czujnika Window (nie jest dostarczony przez producenta). Po zainstalowaniu ZESTAWU czujnika Window (tylko w przypadku użytkowania w trybie ZASYSANIA), zasysanie powietrza wyłączy się za każdym razem, gdy okno w pomieszczeniu, w którym jest on zamontowany, będzie zamknięte. Podłączenia elektryczne ZESTAWU do urządzenia musi być wykonane przez wykwalifikowany personel techniczny. ZESTAW musi posiadać oddzielny certyfikat zgodny z normami

bezpieczeństwa odnoszącymi się do komponentu i ich zastosowania z urządzeniem. Instalacji należy dokonać zgodnie z obowiązującymi zarządzeniami dotyczącymi instalacji domowych.

UWAGA: okablowanie zestawu, które należy podłączyć do produktu, musi stanowić część certyfikowanego obwodu o bardzo niskim napięciu (SELV). Producent tego urządzenia uchyla się od wszelkiej odpowiedzialności za ewentualne nieprawidłowości, uszkodzenia, pożary wynikające z wad lub problemów związanych z błędnym funkcjonowaniem lub nieprawidłową instalacją zestawu.

BEZPIECZEŃSTWO PODCZAS INSTALACJI

• Zarówno elektryczna, jak i mechaniczna instalacja musi być wykonywana przez wykwalifikowany personel.
• Przed rozpoczęciem instalacji: Po rozpakowaniu produktu sprawdzić, czy nie został on uszkodzony w czasie transportu, a w przypadku problemów, przystępując do instalacji, skontaktować się ze sprzedawcą lub Działem Obsługi Klienta; Sprawdzić, czy wymiary zakupionego produktu są odpowiednie do wybranej strefy montażu; Sprawdzić, czy wewnątrz opakowania nie umieszczono (na czas transportu) dodatkowych elementów (takich jak wkręty, sterowniki, gwarancje itd.) i ewentualnie wyjąć je i przechować; Upewnić się również, że w pobliżu miejsca instalacji znajduje się gniazdo elektryczne.

- Przystosowanie mebla do zabudowy:

• Produktu nie wolno montować nad urządzeniami chłodniczymi, zmywarkami do naczyń, piecykami, piekarnikami, pralkami i suszarkami; Przed włożeniem płyty kuchennej wykonać wszystkie otwory w meblu i ostrożnie wyjąć trociny i wióry pozostałe po cięciu.

Produkt został przeznaczony do zabudowy w blacie roboczym o grubości 2-6 cm, w przypadku instalacji TOP; 2,5-6 cm w przypadku instalacji FLUSH.

Minimalna odległość pomiędzy płytą kuchenną a ścianą musi wynosić przynajmniej 5 cm z przodu, 4 cm z boku i przynajmniej 50 cm od górnych półek.

Zwróć uwagę: Wskazane odległości są przykładowe: podczas projektowania uwzględnić zalecenia producenta kuchni.

• Aby zoptymalizować instalację wersji filtrującej, zaleca się wykonanie otworu w cokole, do którego będzie włożona krata.
• Ważne: używać jednoskładnikowego kitu uszczelniającego (S), odpornego na temperaturę do 250°C; przed sklejeniem oczyścić powierzchnie do klejenia, usuwając wszelkie substancje, które mogłyby zmniejszyć przyczepność (np.: produkty zapobiegające przywieraniu, smar, olej, pył, resztki starego kleju itp.); równomiernie rozprowadzić klej na całym obwodzie ramy; po sklejeniu pozostawić do wyschnięcia na około 24 godziny. Uwaga! Niezastosowanie śrub i elementów mocujących

zgodnie z niniejszymi instrukcjami może doprowadzić do ryzyka natury elektrycznej.

Uwaga: dla zapewnienia prawidłowego montażu produktu zaleca się owinięcie przewodów rurowych taśmą klejącą o następującej charakterystyce: folia elastyczna z miękkiego PVC, z klejem akrylanowym; zgodna z normą DIN EN 60454; opóźniająca spalanie; wysoka odporność na skoki temperatury; możliwa do użycia w niskiej temperaturze.

UTYLIZACJA PO WYCOFANIU Z EKSPLOATACJI

Urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2012/19/WE - UK SI 2013 Nr 3113 (WEEE), dotyczącą zużytego sprzętu elektrycznego i elektronicznego.

Upewnij się o prawidłowej utylizacji produktu. Użytkownik przyczynia się do zapobiegania potencjalnym negatywnym skutkom dla środowiska i zdrowia. Symbol umieszczony na produkcie lub w załączonej dokumentacji oznacza, że nie powinien on być traktowany jak odpad domowy. Należy go przekazać do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego. Należy się go pozbyć zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. Aby uzyskać informacje na temat utylizacji, złomowania i recyklingu produktu, należy skontaktować się z lokalnym punktem zbiórki.

NORMY

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z normami dotyczącymi:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

WSKAZÓWKI DOTYCZĄCE UŻYTKOWANIA

Wskazówki dotyczące prawidłowego użytkowania ograniczające wpływ na środowisko: Podczas rozpoczęcia gotowania włączyć urządzenie z minimalną prędkością, pozostawiając je włączone również na kilka minut po zakończeniu gotowania. Zwiększyć prędkość tylko w przypadku dużej ilości spalin i oparów, używając funkcji booster wyłącznie w ekstremalnych wypadkach. Aby utrzymać skuteczność systemu redukcji nieprzyjemnych zapachów, wymieniać, gdy jest to konieczne, filtry węglowe. Aby zachować skuteczność filtra przeciwtłuszczowego, w razie konieczności należy go wyczyścić. Aby zwiększyć skuteczność i zredukować hałas, zastosować maksymalną średnicę systemu odprowadzania wskazaną w niniejszej instrukcji.

2. UŻYTKOWANIE

UŻYTKOWANIE PŁYTY KUCHENNEJ

Indukcyjny system gotowania opiera się na fizycznym zjawisku indukcji magnetycznej. Główną cechą takiego systemu jest bezpośrednie przekazywanie energii z generatora do garnka.

Zalety: W porównaniu z elektrycznymi płytami kuchennymi, wasza płyta indukcyjna jest: Bezpieczniejsza: niższa temperatura na szklanej powierzchni. Szybsza: mniejszy czas nagrzewania potrawy. Bardziej precyzyjna: płyta natychmiast reaguje na wydawane polecenia.

Skuteczniejsza: 90% pobieranej energii jest przekształcane w ciepło. Poza tym, po zdjęciu garnka z płyty, przekazywanie ciepła zostaje natychmiast przerwane, unikając w ten sposób niepotrzebnych strat.

UŻYTKOWANIE NACZYŃ DO PRZYGOTOWYWANIA POTRAW

• Naczynia do przygotowywania potraw

Używać wyłącznie garnków, które posiadają wskazany symbol.

Ważne:

Aby uniknąć nieodwracalnego uszkodzenia powierzchni, nie należy używać:

naczyń, których dno nie jest idealnie płaskie; - metalowych naczyń emaliowanych; - naczyń o szorstkiej podstawie, aby nie porysować powierzchni płyty; - nigdy nie kłaść gorących garnków i patelni na panelu sterowniczym płyty. - Nie wszystkie garnki nadające się do indukcji są odpowiednio skuteczne ze względu na ich dna, które są często wykonane z materiału ferromagnetycznego. Podczas zakupu garnków lub patelni sprawdzić, czy: - Dno jest w całości wykonane z materiału ferromagnetycznego. W przeciwnym razie obniża się równomierność oraz skuteczność przekazywania ciepła, z temperaturą powierzchni patelni/garnka niedopowiednią do gotowania.

• Dno nie zawiera aluminium: naczynie nie nagrzeje się i może nie być rozpoznane przez elementy indukcyjne.

• Niepłaskie dno o szorstkiej powierzchni.
• Odejmują one powierzchnię kontaktu pomiędzy elementem indukcyjnym a naczyniem, obniżając wydajność i pogarszając gotowanie.

- Posiadane naczynia

Za pomocą zwykłego magnesu można sprawdzić, czy materiał, z którego wykonany jest garnek, jest magnetyczny. Garnki nie nadają się, jeśli magnes nie działa na nie. Wskazówki, o których mowa w poprzednim akapicie, mają zastosowanie również w tym przypadku.

Zalecana średnica dna garnka

WAŻNE: jeśli wymiary garnków przekraczają strefę grzewczą, nie są one właściwe. Aby zapoznać się z minimalną średnicą garnka do użycia na poszczególnych strefach, należy zapoznać się z ilustracją w niniejszej instrukcji.

- Oszczędność energetyczna

Używać garnków i patelni o średnicy dna równej średnicy strefy grzewczej; Używać wyłącznie garnków i patelni z płaskim dnem - Gdzie to możliwe, podczas gotowania przykryć garnek pokrywką; W celu zmniejszenia czasu gotować warzywa, ziemniaki itp. w niewielkiej ilości wody; Używać szybkowaru, który dodatkowo ogranicza zużycie energii i czas gotowania; Ustawić garnek na środku strefy grzewczej oznaczonej na płycie.

UŻYTKOWANIE OKAPU

System zasysania oparów może być używany w wersji wciągowej z odprowadzeniem na zewnątrz budynku lub filtrującej z wewnętrzną recyrkulacją.

Na stronach internetowych www.elica.com i www.shop.elica.com można zapoznać się z pełną gamą dostępnych zestawów, w celu wykonania różnych instalacji, zarówno w wersji filtrującej, jak i wyciągowej.

Wersja Wyciągowa:

Opary są odprowadzane na zewnątrz budynku za pomocą szeregu kanałów (do nabycia osobno). Podłączyć produkt do przewodów rurowych i otworów spustowych na ścianie o średnicy równej średnicy wylotu powietrza (kołnierz łączący). Więcej informacji na temat rur i ich wymiarów wskazano na stronie dotyczącej akcesoriów w instrukcji montażu - Wersja z wyciągiem. Zastosowanie rur i otworów spustowych na ścianie o mniejszej średnicy doprowadzi do zmniejszenia osiągów zasysania i znacznego zwiększenia hałasu. W takim przypadku producent uchyla się od wszelkiej odpowiedzialności.

Dla maksymalnej wydajności zasysania: • Zaleca się maksymalnie 7-metrowy, prostoliniowy przewód rurowy. • Na każde 7 metrach prostoliniowego przewodu rurowego zaleca się stosowanie maksymalnie dwóch kolanek 90°

Należy unikać drastycznych zmian w przekroju przewodu, zawsze preferując przekrój 0150mm (lub prostokątny 222 x 89 mm).

Wersja Filtrująca:

Przed ponownym wprowadzeniem do pomieszczenia, zasysane powietrze zostanie przefiltrowane przez odpowiednie filtry przeciwtłuszczowe i filtry przeciwzapachowe. Produkt jest dostarczony ze wszystkimi elementami niezbędnymi do standardowego montażu, z wylotem powietrza w przykladzie jej części cokołu mebla. Produkt jest wyposażony w zestaw filtrów przeciwzapachowych. Dodatkowe informacje znajdują się na stronie dotyczącej akcesoriów wersji filtrującej (w ilustrowanej części niniejszej instrukcji).

3. DZIAŁANIE

PANEL STEROWNICZY

P. Funkcja

1 ON/OFF płyty kuchennej/okapu do płyty kuchennej 2 Wybór strefy grzewczej / Wyświetlacz strefy grzewczej 3 Zwiększanie/Zmniejszanie poziomu mocy gotowania i prędkości (moc) zasysania

	Wyświetlanie poziomu mocy gotowania i prędkość (mocy) zasysania
4	Aktywacja Timera „STAND ALONE"
	Wyświetlacz: Timer „STAND ALONE" / Timer Strefy gotowania.
5	Zwięskszanie/Zmniejszanie czasu Timera „STAND ALONE" / Timer Stref grzewczych
6	Aktywacja Czasomierza stref grzewczych
	Wskaźnik Czasomierza stref grzewczych aktywny
7	Aktywacja Automatic Heat Up (Nagrzewanie Automatyczne).
8	Aktywacja Temperature Manager - Regulatora Temperatury (Warming Function - Funkcja Negrzewania)
9	Pauza
10	Key Lock (Blokada Przycisków)
11	Wskaźnik Okapu aktywny
	Aktywacja Wskaźnika Nasycenia Fitrów
12	Wybor/Aktywacja Okapu
	Wyświetlacz Okapu
	Wyświetlacz nascyenia Filtra węglowego/ceramicz­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­- Filtra przyciewtluszczowego
13	Reset Nasycenia Filtrów
14	Aktywacja funkcji automatycznej okapu

CO TRZEBA WIEDZIEĆ PRZED ROZPOCZĘCIEM PRACY

Wszystkie funkcje tej płyty kuchennej zostały zaprojektowane w sposób uwzględniający najbardziej rygorystyczne normy bezpieczeństwa. Z tego powodu:

• Niektóre funkcje nie włączają się lub wyłączają się automatycznie, w przypadku gdy na powierzchniach grzewczych nie ma garnków lub są one źle ustawione.
• W innych przypadkach aktywowane funkcje wyłączają się automatycznie po kilku sekundach, jeśli wybrana funkcja wymaga dodatkowego ustawienia (np.: „Włączyć płytę kuchenną” bez „Wybrać strefę grzewczą” i „Temperatura pracy”, lub „Funkcję Lock” (Blokada) lub „Timer” (Czasomierz).

Przed zbliżeniem się do strefy grzewczej poczekać, aż wyświetlacz wyłączy się.

Uwaga! W razie (na przykład) długiego działania wyłączenie strefy grzewczej może nie być natychmiastowe, ponieważ trwa etap chłodzenia; na wyświetlaczu stref

grzewczych pojawi się symbol wskazujący, że trwa chłodzenie. Przed zbliżeniem się do strefy grzewczej poczekać, aż wyświetlacz wyłączy się.

WYŚWIETLACZ STREFY GRZEWCZEJ

Na wyświetlaczach stref grzewczych jest wskazywane:

Funkcja	Wartosci
Wączona strefa grzewcza	0
Power Level (Poziom Mocy)	1...9-P
Residual Heat Indicator (Wskażnik Ciepla Resztkownik)	H
Pot Detector (Detektor Garnka)	U
Aktywna funkacja Temperature Manager (Regulator Temperatury)	U
Funkcja Pauzy	II
Funkcja Automatic Heat UP (Nagrzewanie Automatyczne)	A

CHARAKTERYSTYKA PŁYTY

Safe Activation (Bezpieczna Aktywacja)

Produkt uaktywni się wyłącznie, gdy na strefie grzewczej znajdzie się garnek: proces nagrzewania nie uaktywni się lub zostanie przerwany w przypadku braku lub zdjęcia garnka.

Pot Detector (Detektor Garnka)

Produkt automatycznie odczytuje obecność garnka w strefach grzewczych.

- Safety Shut Down (Wyłączanie Bezpieczeństwa)

Ze względów bezpieczeństwa każda strefa grzewcza posiada maksymalny czas działania, który zależy od ustawionego poziomu mocy.

Residual Heat Indicator (Wskaźnik Ciepła Resztkowego)

Po wyłączeniu jednej lub kilku stref grzewczych, obecność ciepła resztkowego jest wskazywana na wyświetlaczu danej strefy, za pomocą symbolu H.

UŻYTKOWANIE PŁYTY KUCHENNEJ

Uwaga: Aby uaktywnić jakąkolwiek funkcję, należy wcześniej włączyć daną strefę.

Włączenie

Krótko wcisnąć (dotknąć) ① ON/OFF (1) płyty grzewczej/okapu: podświetli się symbol ①; Kontynuować wciskanie: przez chwilę wszystkie dostępne funkcje będą podświetlone, po czym tylko główne pozostaną aktywne; pozostałe będą działać i uaktywniać się później, podczas pracy urządzenia.

WAŻNE: wszystkie dostępne funkcje będą podświetlone światłem o niewielkim natężeniu, które stanie się intensywniejsze dopiero w momencie aktywowania funkcji.

Ponownie wcisnąć, aby wyłączyć

Uwaga: Ta funkcja ma pierwszeństwo w stosunku do pozostałych.

- Wybór stref grzewczych

Dotknąć (wcisnąć) obszaru Wyboru/Wyświetlacza (2) odpowiadającego wymaganej strefie grzewczej.

Power Level (Poziom Mocy)

Płyta grzewcza posiada 9 poziomów mocy. Dotknąć i przesunąć palcem po Pasku wyboru (3):

w prawo, aby zwiększyć poziom mocy;

w lewo, aby zmniejszyć poziom mocy.

Ustawiony poziom mocy zostanie wyświetlony w obszarze Wyboru/Wyświetlacza (2)

Power Booster (Wzmacniacz Mocy)

Produkt jest wyposażony w dodatkowy poziom mocy (powyżej poziomu), który jest aktywny przez 5 minut, po czym moc wraca do poprzedniego poziomu.

Dotknąć i przesunąć palcem wzdłuż Paska wyboru (3)

(powyżej poziom 3) i uaktywnić Power Booster (Wzmacniacz Mocy). Poziom Power Booster (Wzmacniacza Mocy) jest wskazywany w obszarze

Wyboru/Wyświetlacza (2) symbol

- Timer Stref grzewczych

Funkcja Czasomierza Stref Grzewczych jest odliczaniem, które można ustawić, jednak nie, dla każdej strefy grzewczej. Po zakończeniu ustawionego okresu czasu, strefy grzewcze wyłączają się automatycznie i użytkownik zostanie poinformowany sygnałem dźwiękowym.

Aktywacja funkcji Czasomierza Stref Grzewczych

Dotknąć (wcisnąć) obszaru Wyboru/Wyświetlacza (2) (power level inny niż zero)

Wcisnąć (6) w odniesieniu do strefy grzewczej

• Za pomocą symboli — + (5) można ustawić czas trwania Czasomierza, który jest wyświetlany w Strefie

Wyświetlaczu (4); podczas ustawiania miga symbol (6).

Uwaga: poczekać 10 sekund bez naciskania na inne polecenie, aby Czasomierz Strefy Grzewczej mógł się uruchomić.

Uwaga: ponowne długie wciśnięcie (6) spowoduje, że Czasomierz strefy grzewczej wyresetuje się.

W razie konieczności, powtórzyć czynność dla kilku stref grzewczych:

Każda strefa grzewcza musi mieć ustawiony osobny czasomierz; na wyświetlaczu (4) pojawi się odliczanie dla strefy grzewczej wybranej w danym momencie. Jeśli nie zostanie wybrana żadna strefa, po naciśnięciu na wyświetlacz (4) pojawi się odliczanie Timer (Czasomierza) STAND ALONE. Tryb wizualizacji odliczania jest taki sam, jak w przypadku Timer (Czasomierza) STAND

ALONE (patrz paragraf Timer (Czasomierz) STANDALONE w wersji WEB niniejszej instrukcji).

Kiedy czasomierz ukończy odliczanie, wydany zostanie sygnał akustyczny i strefa grzewcza wyłączy się.

Aby wyłączyć Timer (Czasomierz):

• wybrać strefę grzewczą (2)
• ustawić czas trwania Timer (Czasomierza) na 0.00, za pomocą — + (5).

- Power Limitation (Ograniczenie Mocy)

Funkcja Power Limitation umożliwia ustawienie działania produktu, ograniczając maksymalny pobór mocy poprzez regulację mocy poboru wszystkich aktywnych stref grzewczych, aby całkowity pobór płyty nie przekraczał ustawionego maksymalnego poziomu poboru.

Uwaga: ustawienia należy dokonywać na wyłączonej płycie, bez wciskania przycisku ① ON/OFF (1), w momencie podłączenia płyty kuchennej do sieci elektrycznej lub po ponownym podłączeniu sieci, w ciągu 2 kolejnych minut.

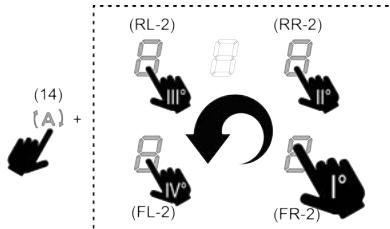

Aby ustawić funkcję Power Limitation (Ograniczenie mocy):

wcisnąć przycisk (A) (który będzie migał tylko przez pierwsze 2 minuty po podłączeniu zasilania)

• trzymając wciśnięty przycisk (A) naciskać, pojedynczo, wszystkie obszary Wyboru/Wyświetlacza (2) stref grzewczych, w kierunku przeciwnym do kierunku ruchu wskazówek zegara, zaczynając od prawej przedniej strefy (FR), po każdym wciśnięciu zostanie wyemitowany krótki sygnał dźwiękowy; po wciśnięciu wszystkich Wyświetlaczy (2) można zwolnić przycisk:

w tym momencie na Wyświetlaczu (2) tylnej lewej strefy (RL) pojawią się kolejno symbole, wskazując, że można dokonać ustawień.

• wybrać Wyświetlacz (RL-2), a następnie użyć Paska wyboru (3), dopóki na Wyświetlaczu pojawią się symbole C i B;

Na Wyświetlaczu (FL-2) pojawi się bieżące ustawienie wraz z wartościami podanymi w tabeli:

wyświetlana wartość Moc (kW)

7,4 kW (ustawienie domyślne)

1	4,5 Kw
2	3,1 Kw

Aby zmienić ustawienie funkcji Power Limitation (Ograniczenie mocy):

• nacisnąć na Wyświetlacz (FL-2), następnie użyć Paska wyboru (3), aby

wprowadzić nowe ustawienie. Aby zapisać wybór, wcisnąć

na 2 sekundy przycisk ① ON/OFF (1); zostanie wyemitowany dłuższy sygnał dźwiękowy potwierdzający ustawienie.

Key Lock (Blokada Przycisków)

Key Lock (Blokada Przycisków) umożliwia zablokowanie ustawień płyty, uniemożliwiając przypadkowe zmiany, pozostawiając aktywne ustawione funkcje.

Aktywacja:

• wcisnąć (10). Powtórzyć czynność, aby dezaktywować.

Uwaga: po wciśnięciu jakiejkolwiek innej funkcji podczas, gdy jest aktywna funkcja Key Lock (Blokada Przycisków),

symbol zacznie migać, wskazując, że funkcja jest włączona i należy ją wyłączyć, aby umożliwić użycie płyty.

Automatic Heat UP (Nagrzewanie Automatyczne)

Funkcja Automatic Heat Up umożliwia szybsze osiągnięcie ustawionej mocy; gwarantuje ona szybsze ugotowanie, ale bez ryzyka przypalenia potrawy, ponieważ temperatura nie przekracza ustawionego poziomu. Ta funkcja jest dostępna

dla poziomów mocy od do

Aktywacja:

• z włączoną strefą grzewczą wcisnąć (7), na wyświetlaczu (2) pojawia się na przemian migający napis

i moc ustawiona w strefie grzewczej.

Zwiększenie poziomu mocy strefy grzewczej: funkcja Automatic Heat Up (Nagrzewanie Automatyczne) pozostaje aktywna z nowym ustawieniem temperatury;

Zmniejszanie poziomu mocy strefy grzewczej: funkcja Automatic Heat Up (Nagrzewanie Automatyczne) wyłączy się.

Uwaga: wybierając jednocześnie inną strefę grzewczą,

symbol (7) znowu się zapali światłem o małym natężeniu i będzie możliwe aktywowanie funkcji także dla tej strefy; funkcja pozostaje aktywna w strefie, gdzie została ustawiona, co sygnalizowane jest na wyświetlaczu (2).

Pauza

Funkcja Pauzy umożliwia zawieszenie każdej aktywnej na płycie funkcji, ustawiając moc na zero.

Aktywacja:

wcisnąć (9), wyświetli się migający symbol na wyświetlaczach (2)

Aby dezaktywować funkcję:

· wcisnąć (9), podświetli się Pasek Wyboru (3)

• Wcisnąć/przewinąć Pasek Wyboru (3), aby dezaktywować funkcję.

Uwaga: wyłączenie pauzy przywraca warunki płyty kuchennej, w których znajdowała się ona uprzednio, płyta będzie więc pracować z takimi samymi ustawieniami, jakich używała przy przerwie.

Uwaga: jeżeli po 10 minutach Funkcja Pauzy nie zostanie dezaktywowana, płyta wyłączy się automatycznie.

Uwaga: Funkcja Pauzy nie ma wpływu na zasysanie.

- Timer (Czasomierz), STAND ALONE

Funkcja Timer (Czasomierz) to odliczanie niezależne od stref grzewczych (i strefy zasysania).

Czasomierz aktywuje się po wciśnięciu Strefy/Wyświetlacza (4).

Za pomocą symboli + (5) ustawić czas trwania Czasomierza, który jest wyświetlany na wyświetlaczu Strefa/Wyświetlacz (4).

Uwaga: poczekać 10 sekund, bez naciskania żadnego innego polecenia, aby odliczanie się uruchomiło.

Czasomierz można ustawić maksymalnie na 1 (h) i 59 (min). Pozostały czas będzie wyświetlany w Strefie/Wyświetlaczu (4), a po zakończeniu odliczania zostanie wyemitowany sygnał dźwiękowy.

Uwaga: Gdy odliczanie będzie krótsze niż 10 minut, na czasomierzu pojawi się stała kropka po pierwszej cyfrze.

Wyświetlana wartość	Pozostaly czas
35	1 godz. 35 min
35	1 min. 35 sek.

Aby wyłączyć Timer (Czasomierz):

wybrać Strefę/Wyświetlacz (4)

• ustawić czas trwania Czasomierza na Zero 0.00, używając

- Temperature Manager - Regulator Temperatury (Warming Function - Funkcja Nagrzewania)

Temperature Manager (Regulator Temperatury) to funkcja sterownika, która umożliwia utrzymanie ciepła na stałym poziomie, przy zoptymalizowanym poziomie mocy; idealna do utrzymywania w cieple potraw i gotowych dań. Funkcję Temperature Manager (Regulator Temperatury) aktywuje się, wciskając przycisk 8.

Na wyświetlaczu (2) strefy, w której pracuje Temperature

Manager (Regulator Temperatury) pojawi się symbol

Uwaga: wybierając inną strefę grzewczą, symbol (8) znowu zapali się światłem o niewielkim natężeniu i będzie można aktywować funkcję także dla tej strefy; funkcja pozostaje aktywna w strefie, w której została ustawiona, co jest sygnalizowane na wyświetlaczu (2).

• Ponownie wcisnąć (8), aby dezaktywować i wyłączyć, aż do poziomu wyświetlonego na wyświetlaczu (2) na "".

Uwaga: jeśli w Temperature Manager - Regulatorze Temperatury (Funkcja Nagrzewania) wybrano kilka stref, należy najpierw wybrać żądaną strefę za pomocą obszaru Wyboru (2); funkcję można również dezaktywować za pomocą Paska Wyboru (3), ustawiając Poziom Mocy na

UŻYTKOWANIE OKAPU

- Włączenie systemu wyciągowego:

• Włączyć płytę grzewczą, jak wskazano w rozdziale „Włączenie" dotyczącym użytkowania płyty grzewczej;

- Moc zasysania:

Okap posiada 4 poziomy prędkości (mocy) od 1 do 4. Dotknąć i przesunąć palcem po Pasku Wyboru (3): w prawo, aby zwiększyć poziom mocy, w lewo, aby go zmniejszyć.

Uwaga: Ustawiony poziom mocy zostanie wyświetlony w obszarze Wyboru/Wyświetlacza (12)

Power Booster (Wzmacniacz Mocy)

Okap jest wyposażony w 1 dodatkowy poziom zasysania o nazwie Power Booster, który jest regulowany czasowo i trwa 5 minut.

Aby go wybrać, dotknąć i przesunąć palcem po Pasku Wyboru (3) (powyżej poziomu), na wyświetlaczu pojawi się migający symbol.

Uwaga: po upływie ustawionego czasu, moc powróci do poprzednio ustawionego poziomu.

Funkcjonowanie automatyczne

Okap włącza się na odpowiedniej prędkości, dostosowując moc zasysania do maksymalnego poziomu gotowania, użytego na strefach grzewczych.

Kiedy strefy grzewcze są wyłączone, okap dostosowuje prędkość zasysania, zmniejszając ją stopniowo, tak by wyeliminować resztki par i odorów.

W celu aktywowania funkcji:

Wcisnąć (A) (14);

Powtórzyć czynność w celu dezaktywacji.

Uwaga: jeśli podczas automatycznego funkcjonowania na

Pasku Wyboru (3) wybierze się prędkość od do automatyczne funkcjonowanie zostanie przerwane; jeśli natomiast wybierze się Power Boster, automatyczne funkcjonowanie zostanie wznowione po upływie ustawionego czasu, a symbol (A) będzie migał.

Uwaga: w przypadku wyłączenia płyty podczas aktywnego Funkcjonowania automatycznego, wyłączenie okapu nastąpi automatycznie, w sposób stopniowy.

- Wskaźnik nasycenia filtrów

Okap wskazuje konieczność przeprowadzenia konserwacji filtrów:

Filtr przeciwwęglowy/ceramiczny FILTR (13) włącza się

Filtr przeciwtłuszczowy FILTER (13) włącza się i miga

Uwaga: funkcja ta jest domyślnie wyłączona (sposób aktywacji opisano w punkcie „Aktywacja wskaźnika nasycenia filtrów")

- Reset wskaźnika nasycenia filtrów

Po wymianie filtra (przeciwtłuszczowego lub węglowego/ceramicznego) należy długo wcisnąć przycisk FILTER (13); wskaźnik zostanie zresetowany, uruchamiając ponowne zliczanie.

- Aktywacja wskaźnika nasycenia filtrów

Uwaga: Zazwyczaj ten wskaźnik jest nieaktywny. Aby go aktywować, należy:

• włączyć płytę z wyciągiem ①
• z wyłączonym silnikiem zasysania i strefami grzewczymi wcisnąć na Strefę wyboru (12)
• wcisnąć na dłuższą chwilę HOOD (11), dopóki na Wyświetlaczu (12) nie pojawią się na zmianę migające litery. F = filtry przeciwwęglowe/węglowe/ceramiczne; G = filtr przeciwtłuszczowy;

FILTRY PRZECIWWĘGLOWE/CERAMICZNE

• nacisnąć na Wyświetlacz (12) w momencie, w którym pojawi się litera, wcisnąć FILTER (13) – stałe światło.
• ponownie na dłuższą chwilę wcisnąć HOOD (11), aby potwierdzić aktywację wskaźnika filtra przeciwwęglowego/ceramicznego.

nacisnąć na Wyświetlacz (12) w momencie, w którym pojawi się litera

• nacisnąć na Wyświetlacz (12) w momencie, w którym pojawi się litera
• LABELA MOCY

4. KONSERWACJA

Poziom mocy		Rodzaj gotowania	Uzytkowanie (w oparciu o doświadczenia i nawyki ku-linarne)
Max moc	P	Szybkie podgrzanie	szybkie zȩkszenie temperatury potrawy,ź do szybkie-go wrzenia w przypadku wody lub szybkiego podgrzanía plynów do gotowania
	8.9	Smażenie - gotowanie	Pieczenie, Rozpocznośćgotowania, smażenie produktów mrożonych, szybkie gotość
Wysoka moc	7.8	Pieczenie - smażenie - gotowanie - grillowanie	smażenie, utrzymywanie zagotowania, gotowanie i grill-wanie (przez krótki czas, 5-10 minut)
	6.8	Pieczenie - gotowanie - powolne go-tanie - smażenie - grillowanie	smażenie, utrzymania lekkiego zagotowania, gotowanie i grillowanie (przez srednio dlugi czas, 10-20 minut), na-grzewanie akcesiorów
Średnia moc	8.5	Gotowanie - powolne gotowanie - smażenie- grillowanie	duszenie, utrzymywanie lekkiego zagotowania, gotłowac (przez dlugi czas), uzyskanie kremowej konstancji potra-wy z makaronem
	3.9	Gotowanie - gotowanie na Wolnym ogniu - zagęszczanie- uzyskiwanie kre-mowej konstancji	wydlużony CZAS gotowania (ryż, sosy, pieczenie, ryby) użwyajć pląnów (np. wody, wina, bulionu, mleka), uzyskanie kremowej konstancji potrawy z makaronem
	3.3	Gotowanie - gotowanie na Wolnym ogniu - zagęszczanie- uzyskiwanie kre-mowej konstancji	wydlużony CZAS gotowania (objętość mniejsze sąjk)—jenen litr: ryż, sosy, pieczenie, ryby) użwyajć pląnów (np. woda, wino, bulion, mleko)
Niska moc	1.2	Stopienie - Rozmrażanie - utrzymanie temperatury-homogenizacja	topienie masla, delikatne topieucie czekolady, Rozmrażanie małych produktów
	7	Stopienie - Rozmrażanie - utrzymanie temperatury-homogenizacja	utrzymywanie małych porcie sąȩzo ugotowanych potraw w temperaturze lub utrzymywanie temperatury talerzy oraz uzyskiwanie kremowej konstancji risotto
OFF	0	Powierzchnia oparcia	Powierzchnia gotowania w Pozycji stand-by lub wylączenia (möliwa obećnosć pozostarlośćciepieła w zwiazaku z za-kończonym gotawaniem, sygnalizacja za pomocamy H-L-O)

4. KONSERWACJA

Uwaga! Przed przystąpieniem do czyszczenia lub konserwacji należy się upewnić, że strefy grzewcze są wyłączone oraz zniknęła kontrolka wskazująca grzanie.

Informacje na temat konserwacji produktu wskazano na ilustracjach na końcu części o instalacji, oznaczonych poniższym symbolem.

KONSERWACJA PŁYTY GRZEWCZEJ

Czyszczenie płyty indukcyjnej

Płytę kuchenną należy czyścić po każdym użyciu.

Ważne:

• Nie używać gąbek ściernych i metalowych druciaków. Ich stosowanie może czasem doprowadzić do uszkodzenia

szklanej powierzchni.

• Nie używać żrących środków chemicznych takich jak spray do piekarnika lub odplamiaczy. NIE UŻYWAĆ URZĄDZEŃ CZYSZCZĄCYCH PARĄ!!!

Po każdym użyciu poczekać na wystygnięcie i wyczyścić, usuwając osady i plamy z resztek żywności. Cukier lub bardzo słodkie produkty powodują uszkodzenia płyty kuchennej i dlatego należy je natychmiast usunąć. Sól, cukier oraz piasek mogą zarysować szklaną powierzchnię. Używać miękkiej ściereczki, papieru kuchennego lub specjalnych produktów przeznaczonych do czyszczenia płyt (przestrzegać zaleceń Producenta).

Czyszczenie zbiornika na ciecz:

W razie przypadkowego i obfitego rozlania się płynów z garnków i patelni należy użyć zaworu spustowego,

znajdującego się w dolnej części produktu, w celu wyeliminowania wszelkich pozostałości, zapewniając maksymalne bezpieczeństwo higieniczne.

W celu dokładnego i dogłębnego wyczyszczenia należy całkowicie wyjąć dolny zbiornik.

Czyszczenie metalowej kratki:

Grill należy myć ręcznie w ciepłej wodzie z neutralnym detergentem i dokładnie wysuszyć, aby uniknąć utleniania.

KONSERWACJA OKAPU

- Czyszczenie okapu:

Do czyszczenia używać WYŁĄCZNIE szmatki nasączonej neutralnym płynnym detergentem.

DO CZYSZCZENIA NIE UŻYWAĆ ŻADNYCH NARZĘDZI LUB PRZYRZĄDÓW!

Unikać stosowania produktów zawierających substancje ścierne. NIE UŻYWAĆ ALKOHOLU!

Konserwacja filtra przeciwtłuszczowego:

Przytrzymuje cząsteczki tłuszczu powstające podczas gotowania.

Należy go czyścić raz w miesiącu (lub, gdy system sygnalizacji filtrów wskazuje taką konieczność) używając nieagresywnych detergentów, ręcznie lub w zmywarce do naczyń w niskiej temperaturze i w krótkim cyklu mycia. Podczas mycia w zmywarce do naczyń, metalowy filtr może nieco przybarwić, mimo to jego właściwości filtracyjne nie ulegają zmianie.

Konserwacja filtra węglowego - wersja ceramiczna (filtrująca):

Zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Produkt jest wyposażony w zestaw filtrów przeciwwonnych.

Nasycenie filtrów przeciwwonnych następuje po krótszym lub dłuższym użytkowaniu, w zależności od rodzaju kuchni i terminów czyszczenia filtra przeciwtłuszczowego. Filtry przeciwwonne mogą być regenerowane termicznie co 2/3 miesięcy w nagrzanym wcześniej piekarniku, w temperaturze 200°C przez 45 minut. Prawidłowa regeneracja zapewnia stałą wydajność filtrowania przez 5 lat.

Uwaga! Nie kłaść filtrów na dnie piekarnika, włożyć je do blachy i umieścić na środkowym poziomie.

5. SERWIS OBSŁUGI

TABELA WYSZUKIWANIA USTEREK

Kod znamionowy	Opis	Mołowne przyczyny	Rozwiązanie
E•O	Strefa sterOWANIA wYUĆZA są z powodu zbyt wysockiej temperatu-ry	Temperatura wewnętrznca czȩsci elektronicznych jest zbyt wysoka	Przed ponownym uzyciem płyty poczekAAC, aż wysty-gnie
E•O	NieodpowiexDnia naczynie	Utrata wlasciwośćmagnetycz-nych	ZdjecGarnek
E•O	Problemy w komunikacji pomie-dzy interfejsem uzytkownika a moduloem indukcyjnym	Brak zasilania elektrycznego moduI; kabel zasilajncy nie zo-stal prawlto w podlączony lub jest uszkodzony	OdlącZY płythag od sieci elektrycznej i sprawdzić podlączenia
Wszystkie inné sygnali-zacje blędów	Skontaktowość są z serwisem obSci gigi technicznej i podać kod blędu

SERWIS OBSŁUGI

Przed skontaktowaniem się z Serwisem Obsługi

1. Upewnij się, że nie możesz rozwiązać problemu we własnym zakresie na podstawie opisów z paragrafu „Wyszukiwanie usterek”.
2. Wyłącz i ponownie włącz urządzenie, aby upewnić się, czy problem nie został rozwiązany.

Jeśli po wykonaniu powyższych kontroli problem wciąż trwa, należy skontaktować się z najbliższym Serwisem Obsługi.

CS

Zwiększenie poziomu mocy strefy grzewczej: funkcja Automatic Heat Up zostanie aktywna, z nowym ustawieniem temperatury; Zmniejszenie poziomu mocy strefy grzewczej: funkcja Automatic Heat zostanie dezaktywowana.

Wybór strefy

- Wskaźnik mocy

- Timer „STAND ALONE”

Uwaga: ta funkcja ma pierwszeństwo przed wszystkimi innymi funkcjami.

- Wybór stref grzewczych

Dotknij (naciśnij) odpowiedniego pola wyboru / ekranu (2) żądanej

strefy grzewczej.

Poziom mocy

Uwaga! Proszę dokładnie zapoznać się z poniższymi instrukcjami:

• Czyszczenie płyty indukcyjnej

Powierzchnię płyty należy czyścić po każdym użyciu.

Ważne:

• Nie używać ściernych gąbek ani szczotek. Ich stosowanie może z czasem uszkodzić szkło.
• Nie używać chemicznych środków drażniących, np. aerozoli do piekarników lub usuwania plam.
• NIGDY NIE STOSOWAĆ ŚRODKÓW DO CZYSZCZENIA PARĄ!!!

Po każdym użyciu pozostawić powierzchnię płyty do ostygnięcia i wyczyścić ją, aby usunąć przypalone resztki jedzenia i plamy. Cukier lub potrawy o wysokiej zawartości cukru uszkadzają powierzchnię płyty i należy je usunąć natychmiast. Sól, cukier i piasek mogą porysować szklaną powierzchnię. Używać miękkiej ściereczki, ręczników papierowych lub specjalnego środka do czyszczenia powierzchni płyty (zgodnie z zaleceniami producenta).

Czyszczenie zbiornika na płyn:

W przypadku przypadkowego lub obfitego rozlania płynu z palników można interweniować przez zawór spustowy znajdujący się w dolnej części urządzenia, aby usunąć wszelkie pozostałości, zapewniając maksymalne bezpieczeństwo higieniczne.

Aby przeprowadzić dokładniejsze i bardziej staranne czyszczenie, można całkowicie wyjąć dolną wannę.

Czyszczenie rusztu metalowego

Ruszt należy myć ręcznie w gorącej wodzie z neutralnym środkiem myjącym i dokładnie osuszyć, aby uniknąć zjawisk oksydacji.

KONSERWACJA OKAPU

• Konserwacja okapu:

Aby zmienić ustawienia funkcji Power Limitation

(ograniczenie mocy):

• naciśnij przycisk Display (wyświetlacz) (FL-2), następnie poruszaj się po pasku wyboru (3), aby

ustawić nowe ustawienie. Aby zapisać dokonany wybór, naciśnij przycisk ON/OFF (1) na 2 sekundy; rozlegnie się długi sygnał dźwiękowy jako potwierdzenie dokonanego ustawienia.

Key Lock (Blokada klawiszy)

Key Lock umożliwia zablokowanie ustawień, aby zapobiec ich przypadkowej zmianie, pozostawiając aktywne już ustawione funkcje.

Aktywacja:

naciśnij (10). Powtórz, aby wyłączyć.

Uwaga: jeśli w czasie aktywnego symbolu Key Lock (blokada klawiszy) zostanie naciśnięta jakakolwiek inna funkcja,

Uwaga: Ta funkcja ma pierwszeństwo przed wszystkimi innymi.

- Wybór pól grzewczych

Ograniczenie mocy 1

A 120

aJgabaiia (A) jllge baiial g JjaiyIyIyIyIy I ygi 12 gaii (2) aaiuuiuia iiaiaiaie ge lyu (FR) :jjl jn nn n nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn ne

(RL-2)

(RR-2) (FL-2)

ailll aibidly aalll (2) aaiil 0jaii abill sdi pall ay ai y jay, L n jy jll (RL) jll
