MANUALE UTENTE NIKOLATESLA PRIME S+ ELICA

IT Istruzioni di montaggio e d'uso | EN Instruction on mounting and use |

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti alla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.

L'apparecchio potrebbe ave estetiche differenti rispetto a quanto illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche sull'apparecchio.
• Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
• Verificare l'integrità dell'apparecchio prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

: i particulori contrassegnati con quello symbolo sono acquistabili separamente presso rivenditori specializzati.

*: i particulari contrassegnati con quello symbolo sono accessori optionali forniti solo in alcuni modelli e sono acquistabili sui siti www.elica.com e www.shop.elica.com.

1. SICUREZZA E NORMATIVE

SICUREZZA GENERALE

Attenzione! Attenersi scrupolosamente alle seguenti istruzioni: Il prodotto deve essere scollegato alla rete elettrica prima di effettuire qualunque intervento di installatione. L'installazione o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigienti in materia di sicurezza. Non riparare o sostituire qualsiasi parte del prodotto se non specificamente richiesto nel manuale d'uso. La messa a terra del prodotto è obbligatoria per legge. Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento del prodotto, incassato nel mobile, alla rete elettrica. Affinché l'installatione si conforms alle norme di sicurezza vigienti, occorre un interrottatore omnipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione. Non utilizzato prese multiple o prolonghe.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accesibili dall'utilizzatore. - II

prodotto e le sue parti accessibili divertano calde durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. • Fare attenzione che i bambini non giochino con il prodotto; Maintainere i bambini a distanza e sorvegliarli, in quanto le parti accessibili sono diventarole molto calde durante l'uso. • Per i portatori di stimulatori cardiaci ed impianti attivi è importante vericare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatible con il prodotto. • Durante e dopo l'uso non toccare gli elementi riscaldanti del prodotto. • Evitare il contatto con panni o altri materiale infiammabile fino a che tutti i componenti del prodotto non si siano sufficientemente raffreddati, rischio di incendio. • Non riporre materiale infiammabile sul prodotto o nelle sue vicinanze. • I grassi e gli oli surriscaldati prendono facilemente fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e diolio. • Se la superficie è incrinata, spegnere il prodotto per evitarà la possibilità di scossa elettrica. • Il prodotto non è destinato ad essere quello in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato. • La cottura non sorvegliata su un piano cottura conolio o grasso più essere pericolosa e genere incendi. • Il processo di cottura delve essere sorvegliato. Un processo di cottura a breve termine delve essere sorvegliato continuamente. • Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere il prodotto e suffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. • Pericolo di incendio: non poggiare oggetti sulle superfici di cottura. • Non usare pulitrici a vapore, rischio di scosse elettriche. • Non appoggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi. • Prima di allacciare il prodotto alla rete elettrica: controllare la targa dati (posta nella parte inferiore del prodotto) per accertarsi che tensione e potenza siano corrispondenti a quella della rete e la presa da collegamento sua idonea. In caso di dubbio interpellare un elettristica qualificato.

Importante: - Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di commande e non fare affidamento sul rivelatore di pentole. - Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l'alimentazione di calore. - Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure ricerca recipienti. - Una volta terminato di cucinare, spegnere la relativa zona di cottura. - Per la cottura non utilizzate mai dei fogli da carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe e danneggerebbe irrimiabilmente il vosto prodotto. - Non riscaldare mai una scatoletta o un barattolo di latta contentente alimentienza prima averlo aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di pianzi cottura. - L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio olio per friggere. L'ecessivo calorie potrebbe essere pericoloso. In queste casi si consiglia l'utilizzo di una potenza meno elevata. - I recipienti devono essere posti direttamente sul piano cottura e devono essere centrati. In nessun caso

inserire alti oggetti tra la pentola e il piano cottura. In situazione di elevate temperature il prodotto diminuisce automaticamente il livello di potenza delle zone di cottura. Prima di qualsiasie operazione di pulizia o manutenzione, disinserire il prodotto da rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro. Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parché sulla sorvegianza oppure dopo che le stesse abbiano ricevuto struczioni relative all'uso sicuro del prodotto e alla comprensione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochno con il prodotto. La pulizia e la manutenzione non deve essere effettuata da bambini perché sorvegianza. Il locale deve disorrore di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili. Il prodotto va frequentemente pulito via internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia del prodotto e della sostituzione e pulizia dei filtri comporta rischi di incendi. E' severamente vegetata la cottura flambè. L'impiogo di fiamma libera è dannoso ai filtri e più dar luogo ad incendi, pertanto devese essere evitato in agli caso. La frutta devese essere fattà sulla controlo onde evitare che l'olio surriscaldato prenda fuocco. Attenzione! Quando il piano di cottura è in funzione le parti accessibili dell'apparecchio posso sono divertare calde. Attenzione! Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto prevosto dai regolamenti delle autorità locali competenti. L'aria aspirata non devese essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altre combustibili. Non utilizzato mai il prodotto senza la griglia montata correttamente! Utilizzato solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. Quando questo prodotto e altri apparecchi alimentati con un'energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nella stanza non deve superare 4 Pa (4× 10 - 5 bar). E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

• Scollegare il prodotto alla rete elettrica. - L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia

d'installazione e sicurezza. Il costruttore declina agli responsabilità a persona, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo. Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro. Assicurarsi che la tensione indicate sulla targhetta matricola posta sul fondo del prodotto corrisponda a quella dell'abitazione in cui verrà installato. Non utilizzato prolonghe. Il cavo elettrico della terra deve essere 2cm più lungo rispettoagli altri cavi. Nel caso in cui il prodotto non sia dotato di cavo di alimentazione, utilizzarne uno con sezione dei conduitori minimo 2.5 mm2 per potenza fino a 7200 Watt.; nelle per potenze superiori deve essere 4 mm2). In Nessun punto il cavo deve raggiungere una temperatura di 50^ superiore alla temperatura ambiente. Il prodotto è destinato ad essere connesso permanenteamente alla rete elettrica, per quello motivo effettuire il collegamento a rete fissa tramite un interruptore omnipolare a norme, che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, e che sua facilemente accessibile dopo l'installazione.

• Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

• Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

POWER LIMITATION: il prodotto è dotato di una funzione Power Limitation che permette di impostare una soglia massima di asorbimento (kw)

Il settaggio deve avvenire al momento del collegamento del prodotto alla rete elettrica o alla riconnessione della rete elettrica stessa (entro i 2 minuti successivi). Dimensionare la protezione dell'impianto elettrico in base al livello di Power Limitation selezionato. Per la sequenza di settaggio del Power Limitation consultare quello manuale nella sezione Funzionamento.

KIT WINDOWS: Il prodotto è predisporto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore). Installando il KIT sensore Window (soltanto nel caso di utilizzo in modalità ASPIRANTE), l'aspirazione dell'aria smetterà di funzionare agli qualolta la finestra presente nella stanza, su cui il KIT viene applicato, risulterà chiusa. Il collegamento elettrico del KIT all'apparecchio devese essere effettuato da personale technique significato e specializzato. Il KIT devese essere separamente certificato in accordo alle norme di sicurezza pertinenti al componente ed al suo impiego con l'apparecchio. L'installazione devese essere effettuata in accordo alle regolamentiazioni per gli impianti domestici vigenti.

ATTENZIONE: il cabaggio del KIT da collegare al prodotto delve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV). Il produttore di questo apparetchio declina agli responsabilità per eventuali inconvenienti, danni, incendi provocati da

difetti e/o problemi di malfunzionamento e/o errata installazione del KIT.

SICUREZZA PER L'INSTALLAZIONE

• L'installazione sia elettrica che meccanica, delve essere eseguita da personale specializzato.

• Prima di iniziare con l'installazione: Dopo aver disimballato il prodotto verificare che non si sera danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l'installazione; Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installatione prescelta; Verificare che all'interno dell'imballo non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventually va molto e conservato; Verificare inolte che in prossimità della zona di installatione sia disponibile una presa elettrica

- Predisposizione del mobile per l'incasso:

• Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglie, stufe, forni, lavatrici e asciugatrici; Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuramente trucoli o residui di segatura.
• Il prodotto è realizzato per essere incassato in un piano di lavoro spessore 2-6 cm, in caso di INSTALLazione TOP; 2,5-6 cm in caso di INSTALLazione FLUSH.

La distanza minima tra il piano di cottura e la parete deve essere di almeno 5 cm frontalmente, di almeno 4 cm lateralemente e di almeno 50 cm rispetto ai pensili superiori.

NB = Le distance suggerite sono indicative: nella progettazione degli spazi vanno seguite leindicazioni del produttore della cucina.

• per ottimizzare l'installazione filtrante è consigiliable realizazare una fessura dello zoccolo dove poter insere una griglia commerciale.
• Importante: utilizzare un adesivo signillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250^ ; prima dell'installazione le superfici da incollare devono essere pulite accuramente eliminando agli sostane che potrebbe comprometterne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residiun di vecchi adesivi etc.); il collante via distribuito uniformmente sull'intero perimetro della cornice; dopo l'incollaggio lasciare asciugare il collante per circa 24 ore.
• Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
• Nota: per una corretta installmente del prodotto è consigliabile nastrare le tubazioni con un adesivo che abbia le seguenti caratteristiche: film elastico in PVC morbido, con adesivo a base acrilato; che rispetto la normativa DIN EN 60454; ridartando di fiamma; ottima resistenza all'invecchioamento; resistenteagli sbalzi di temperatura; utilizzabile a basso temperature.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che Anything prodotto sa smaltito in modo corretto. L'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che Anything prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparentecchiture elettriche ed elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di Anything prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

NORMATIVE

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

SUGGERIMENTI DI UTILIZZO

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anni after il termine della cottura. Aumentare la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ i carbone. Per mantenere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo delsystemà di canalizzazione indicate in quello manuale.

2.UTILIZZO

UTILIZZO DEL PIANO COTTURA

Ilsystemadi cottura ad induzione si basasul fenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di taleysteme è iltrasferimento diretto dell'energia dal generatore alla pentola.

Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risulta essere: Più sicuro: minore temperatura sulla superficie del vetro. Più rapido: tempi di riscaldamento del cibo inferiori. Più preco: il piano reagisce immediamente ai vostri comandi. Più effidente: il 90% dell'energia assorbita viene trasformata

in calore. Inoltre, una voltaolta la pentola dal piano, la trasmissione del calore viene interrotta immediatamente, evitando inutili dispersioni di calore.

UTILIZZO RECIPIENTI DI COTTURA

• Recipienti per la cottura

Utilizzare solo pentole che riportano quello simbolo.

Importante:

per evitare danni permanenti alla superficie del piano, non usare:

• recipienti con fondo non perfettamente piatto;
• recipienti metallici con fondo smaltato;
• recipienti con base ruvida, per evitare di graffiare la superficie del piano;
• non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.
• Non tutte le pentole adatte all'induzione lavorano in maniera efficiente a causa di fondi parzialmente costituita da materiale ferromagnetico!! In fase di acquisto di pentole o padelle verificare che:
• il Fondo sa Completely in materiale ferromagnetico.
  In caso contrario si abbassano sua l'efficienza di trasmissione del calore che la sua uniformità, con temperature della superficie della padella/pentola non idonee alla cottura

• Il Fondo non contenga alluminio: la stoviglia non si riscalda e potrebbe essereanche non riconosciuta dagli induttori.

Fondoni piatti o con superfice ruvida.
- Sotraggono superfice di contatto tra induttore e stoviglia abbassandone l'efficienza e peggiorando l'esperienza di cottura.

- Recipient preexistenti

Potete verificare se il materiale della pentola è magnetico con una simplice calamita. Le pentole non sono adatte se non sono rilevabili magnificamente. Valgonoanche in quello caso leindicazioni di cui al precedente paragrafo.

Diametri fondi pentola consigliati

IMPORTANTE: se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono. Per vedere il diametro minimo della pentola da utilizzare su agli singola zona, consultare la parte illustrata di quello manuale.

Risparmio energetico

Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura; Utilizzare sostanto pentole e tegami con fondi piatti; - Dove possibile, tenere il coperchio sulle pentole durante la cottura; Cuocere verdure, patate, ecc. con una piccola quantità d'acqua per ridurre il tempo di cottura; Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura; Posizione are la pentola nel centro della zona di cottura disegnata sul piano.

UTILIZZO DELL'ASPIRATORE

Ilsystemadiaspirazionepuoessereutilizzatoinversionespiranteadevacuatione sterna ofiltrantearicircolointerno.

Consultare i siti www.elica.com e www.shop.elica.com per verificare la gamma completa dei kit disponibili, per poter eseguire le diverse installazioni, sua in filtrante sua in aspirante.

Versione Aspirante:

I vapori vengono evacuiati verso l'esterno tramite una seriesi di tubazioni (da acquistare separatamente). Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). Per maggiori informazioni sui tubi e loro dimensione vedere la pagina relativaagli accessori del libretto installmentazione - Versione aspirante. L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità. Si declina perci ogni responsabilità in merito.

Per ottenere la massima efficacia di aspirazione: • Si consiglia un percorso massimo della tubazione di 7 metri Lineari. • Si consiglia sul totale di 7 metri lineari di utilizzare al massimo numero due curve da 90^ - Evitare cambiamenti drastici di sezione del condotto, prediligendo sempre la categoria equivalente al 150 mm (o la rettangolare da 222× 89mm ).

Versione Filtrante:

L'aria aspirata verrà filtrata tramite apposti filtri grassi e filtri odori prima di essere riconvogliata nella stanza. Il prodotto viene fornito con tutto il necessario per un'installazione standard con l'uscita dellaria nella parte frontale dello zoccolo del mobile. Il prodotto è dotato di un set di filtri odori. Per maggiori informazioni vedere la pagina relative agli accessori della versione filtrante (nella parte illustrata di questo manuale).

3. FUNZIONAMENTO

PANNELLO DI CONTROLLO

T. Funzione

1 ON/OFF del piano cottura/ aspiratore per piano cottura
2 Selezione zone di cottura / Display zona di cottura
3 Aumento/Diminuzione livello potenza di cottura e velocità (potenza) di aspirazione

	Visualizzazione livello potenza di cottura e velocità (potenza) di aspirazione
4	Attivazione Timer "STAND ALONE"
	Display: Timer "STAND ALONE" / Timer Zone di cottura.
5	Aumento/Diminuzione tempo Timer "STAND ALO-NE" / Timer Zone di cottura
6	Attivazione Timer Zone di cottura
	Indicatore Timer Zone di cottura attivo
7	Attivazione Automatic Heat Up.
8	Attivazione Temperature Manager (Warming Function)
9	Pausa
10	Key Lock
11	Indicatore Aspiratore attivo
	Attivazione Indicatore di Saturazione Filtri
12	Selezione/Attivazione aspiratore
	Display Aspiratore
	Display saturazione Filtro arbone/ceramico - Filtrongrassi
13	Reset Saturazione Filtri
14	Attivazione funzione automatica aspiratore

DA SAPERE PRIMA DI INIZIARE

Tutte le funzioni di questo piano di cottura sono progettate al fine di rispectare le più rigorose norme di sicurezza. Per quello motivo:

• Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizione.
• In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: "Accendere il piano di cottura"enza "Selezionare la zona di cottura e la "Temperatura di esercizio", oppure la "Funzione Lock" o quella "Timer").

Attendere che il display si spenga prima di avvincini alla zona di cottura.

Attenzione! In caso (ad esempio) di utilizzato prolongato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display

delle zone di cottura, appare il symbolo Had indicare che si e in questa fase. Attendere che il display si spenga prima di avvincinarsi alla zona di cottura.

DISPLAY ZONA COTTURA

nei display relativi alle aree di cottura, viene indicato:

Funzione	Valore
Zona di cottura accesa	□
Power Level	I...9-P
Residual Heat Indicator	H
Pot Detector	U
Funzione Temperature Manager attiva	U
Funzione Pausa	II
Funzione Automatic Heat UP	R

CARATTERISTIC DEL PIANO

Safe Activation

Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole.

- Pot Detector

Il prodotto rileva automaticamente la presenza di pentole sulle zone di cottura.

- Safety Shut Down

Per ragioni di sicurezza ogni zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato.

Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposto segnale visivo sul display della zona correspondente, tramite il symbolo H.

UTILIZZO DEL PIANO COTTURA

Nota: Per attivare qualsiaisi funzione è prima necessario attivare la zona desiderata

- Accensione

Premere (sfiorare) brevamente ON/OFF (1) piano cottura/ aspiratore: il significato si illumina; Continuando a premere: tutte le funzioni disponibili diventeranno visibili per quale istante, dopodichè rimarranno attive soltanto quale principali; le altre potranno essere utilizzate, e si attiveranno, successivamente, durante l'utilizzo del dispositorio.

IMPORTANTE: tutte le funzioni disponibili risulteranno illuminate con luce di leggera intensità, che diventerà più intensa sostanto nel momento in cui verranno attivate.

Premere di nuovo per spagnere

Nota: Questa funzione è prioritaria su tutte le altre.

- Selezione delle zone di cottura

Sfiorare (premere) l'area di Selezione/Display (2) corrispondente alla zona di cottura desiderata.

Power Level

Il piano è dotato di 9 livelli di potenza Sfiorare e scorrere con le dita lungo la Barra di selezione (3):

verso destra per augmentare il livello di potenza;

verso sinistra per diminuire il livello di potenza.

Il livello di potenza impostato verrà visualizzato nell'area di Selezione/Display (2)

Power Booster

Il prodotto è dotato di un livello di potenza supplementare (oltre il livello), che rimane attivo per 5 minuti, dopodichè la potenza ritorna al livello precedente.

S Fiorare e scorrere con le dita lungo la Barra di selezione (3) (otre il livello ) ed attivare il Power Booster. Il livello Power Booster è indicato nell'area di Selezione/Display (2) con il symbolo

- Timer Zone di Cottura

La funzione Timer Zone di Cottura è un countdown che è possible impostare,anche contemporaneamente, su agli zona cottura. Al termine del periodo impostato le zone cottura si spengono automaticamente e l'utente viene avvertito con apposto segnale acustico.

Attivazione della funzione Timer Zone di Cottura

• Sfiorare (premere) l'area di Sezione/Display (2) (power level diverso da zero)

• Premere (6) relativo alla zona di cottura

Utilizzare i symboli + (5) per impostare la durata del Timer, che viene visualizzata nel Zona/Display (4); durante il setaggio il symbolo (6) è lampeggiante.

Nota : attendere 10 secondienza premere nessun alto comando, affinché il Timer Zona di Cottura si avvii.

Note: premendo di nuovo a lungo (6), il Timer della zona cottura viene resettato.

Se lo si desidera, ripetere l'opération per più zone di cottura:

Ogni zona di cottura può essere impostato un Timer diverso; nel display (4) comparirà il conto alla rovescchia della zona di cottura selezionata in quel momento; se nessuna zona è selezionata, premendo sul Display (4) viene visualizzato il countdown del Timer STAND ALONE. La modalità di viisilizzazione del countdown è la stessa del Timer STAND-ALONE (vedi paragrafo Timer STAND ALONE presente nella verisone WEB di quello manuale).

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico e la zona di cottura si spegne. Per lo spegnimento del Timer:

• selezionare la zona di cottura (2)

• impostare impostare la durata del Timer a 0.00, tramite - + (5).

Power Limitation

La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo e regolando la potenza di assorbimento di tutte le zone di cottura atte, facendo in modo, che l'assorbimento totale del piano, non superi il livello massimo di assorbimento impostato.

Nota : il settaggio delve avvenire da piano spento, penza

premere il tasting ON/OFF (1), al momento del collegamento del piano cottura alla rete elettrica, o alla riconnessione della rete elettrica stessa, entro i 2 minuti successivi.

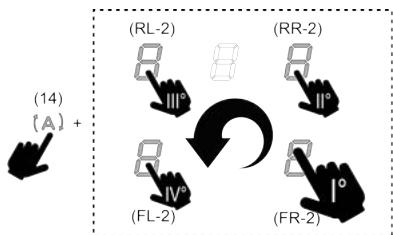

Per settare il Power Limitation :

• premere (A) (che sare lampeggiante, soltanto per i primi 2 minuti dall'alimentazione del prodotto)
• continuando a tenere premuto (A) premere, una alla volta, tutte le aree di Sezione/Display (2) delle zone di cottura, in senso antiorario partendo alla zona frontale destra (FR), ad agli pressione verrà emesso un breve segnale acustico una volta premuti tutti i Display (2) sare possible rilasciare il tasto:

a dato punto il Display (2) della zona posteriori sinistra

(RL)mostrera in sequenza alternata i simboli e ad indicate che è possible eseguire il settaggio.

• selezionare il Display (RL-2) scorrere successivement sulla Barra di selezione (3), fin quando nel Display non saranno visulizzati i symboli e;

Nel Display (FL-2) verrà molto il setaggio corrente con i valori in tabella:

valore visualizzato	Potenza (Kw)
0	7,4 Kw (settaggio di default)
1	4,5 Kw
2	3,1 Kw

Per cancellare l'impostazione del Power Limitation:

• premere il Display (FL-2) scorrere successivement sulla Barra di selezione (3), per

impostare il nuovo settaggio. Per salvare la scelta effettuata premere il tasto ① ON/OFF (1), per 2 secondi; verra emesso un segnale acustico prolongato a confirmare l'avvenuto settaggio.

Key Lock

Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni più impostate.

Attivazione:

premere (10) Ripetere l'opération per disattivare.

Nota : se verrà premuta qualsiasi另一tra funzione durante il

Key Lock attivo il symbolo , lampeggerà adindicare che la funzione è in uso e va eventually disattivata per poter agire sul piano.

Automatic Heat UP

La funzione Automatic Heat UP permette di portare più velocemente a regime la potenza impostata; Con esta funzione abbiamo il vantagegio di averre una cottura più rapida ma,除去 il rischio di bruciare i cibi, perché la temperatura non oltrepassa那一 della livello impostato.

Questa funzione è disponibile per i livelli di potenza da aB.

Attivazione:

• da zona di cottura accesa premere (7), nel Display (2) viene visualizzata una Flampeggiante, che si altema alla potenza impostata nella zona cottura.

Aumentando il livello di potenza della zona di cottura : la funzione Automatic Heat Up rimane attiva, con il nuovo settaggio di temperatura;

Diminuendo il livello di potenza della zona di cottura : la funzione Automatic Heat si disattiva.

Nota: selezionando contemporanamente un'altra zona di cottura, il simbolo (7) tornerà ad essere illuminato con luce de leggera intensità, e si potrā casi procedere,anche per questa zona, all'attivazione della funzione; la funzione rimane comunique attiva nella zona in cui è stata più impostata, come segnalato nel Display (2).

Pausa

La funzione Pausa permette di sospendere qualiasi funzione attiva sul piano, portando a zero la potenza di cottura.

Attivazione:

• premere (9), viene visualizzato il symbolo lampeggiante nei display (2)

Per disattivare la funzione:

premere (9) la Barra di Selezione (3) si illumina

• premere/scorrere sulla Barra di Sezione (3) per disattivare la funzione.

Nota : la disattivazione ripristina le condizioni del piano prima della pausa, il piano continua a lavorare con le

stesse impostazioni precedentente settate.

Nota : se dato 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente.

Nota: la Funzione Pausa non ha impatto sull'aspirazione.

- Timer "STAND ALONE"

La funzione Timer è un countdown indipendente delle zone cottura (e alla zona aspirante).

Il Timer si attiva premendo la Zona/Display (4).

Utilizzare i symboli + (5) per impostare la durata del Timer, che viene visualizzata nel Zona/Display (4)

Nota: attendere 10 secondienza premere nessun alto comando, affinché il conto alla rovescia si avvi.

Il Timer si può impostare fino ad un massimo di 1(h) e 59(min.) Nella Zona/Display (4) verrà visualizzato il tempo rimanente, al termine del conto alla rovescia verrà emesso un segnale acustico.

Note: Quando il conto alla rovescia diventa inferiore a 10 min nel timer compare un punto fisso dopo il primo numero.

Valore visualizzato	Tempo rimanente
135	1h e 35 min
135	1min. e 35 sec.

Per lo spegnimento del Timer:

• selezionare Zona/Display (4)

• impostare impostare la durata del Timer a Zero 0.00, tramite - + (5)

Temperature Manager è una funzione di controllo che permette il mantenimento del calore ad una temperatura costante, ad un livello di potenza ottimizzato; ideale per tenere in caldo i cibi più pronti. La funzione Temperature

Manager si attiva alla prima pressione del tasting 8.

Nel display (2) della zona che sta lavorando in Temperature Manager compare il symbolo

Nota: selezionando contemporanamente un'altra zona di cottura, il symbolo 8) tornerà ad essere illuminato con luce di leggera intensità, e si potrà così procedere,anche per esta zona, all'attivazione della funzione; La funzione rimane uncommone attiva nella zona in cui è stata gi impostata, come segnalato nel Display (2).

Premere sulla (8) per disattivare e spegnere, sino a portare il livello visualizzato nel Display (2) a.

Note: se ci sono più zone che lavorano in Temperature Manager (Warming Function) selezionare prima la zona desideratatramite la zona di Sezione (2);La funzione si cui disattivareanchetramite la Barra di Sezione (3),

portando il Power Level a

UTILIZZO ASPIRATORE

- Accensione delsystemaspirante:

• Accendere il piano come indicate nel capitolo "accensione" su "utilizzo piano cottura";

- Velocità (potenza) di aspirazione:

L'aspiratore è dotato di 4 livelli di velocità (potenza) da a,

Sfiorare e scorrere con le dita lungo la Barra di selezione (3):verso destra per augmentare il livello di potenza, verso sinistra per diminuire il livello di potenza.

Nota: Il livello di potenza impostato verrà visualizzato nell'area di Sezione/Display (12)

Power Booster

L'aspiratore è dotato di 1 livelli di aspirazione supplementare chiamato Power Buster, Questo è temporizzato ed ha una durata di 5 minuti.

Per selezione, sforare e scorrere con le dita lungo la Barra di selezione (3) (oltre il livello), verrà visualizzato lo"This,".

Nota: allo scadere del tempo di temporizzazione la potenza ritorna al livello precedentemente impostato.

- Funzionamento automatico

La cappa si accenderà alla velocità più idonea, adattando la capacité di aspirazione al livello di cottura massimo, utilizzato nelle zone di cottura.

Quando le zone di cottura vengono spente, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui.

Per attivare esta funzione:

Premere (A) (14);

Ripetere l'operazione per disattivare.

Nota: se durante il funzionamento automatico vengono selezione alla Barra di selezione (3) le velocità da a, il funzionamento automatico si interrompe; Se invece si selezionano il Power Boster, il funzionamento automatico riprenderà alla fine della temporizzazione, nel fratto il significato. (A) rimane lampeggiante.

Note: in caso di spegnimento del piano con Funzionamento automatico attivo, lo spegnimento dell'aspiratore avverrà automaticamente, in modo graduale.

- Indicatore di saturazione filtri

La cappa indica quando è necessario eseguire la manutenzione dei filtri:

Filtri odori carbone/ceramici FILTER (13) si accende

Filtro grassi FILTER (13) si accende e lampeggia

Nota : esta funzione è disabilitata di default (vedere come abiliarla nel paragrafo "Attivazione indicatore saturazione filtri")

- Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri (grassi e/o carbone/ceramici) premere a lungo FILTER (13); quello si spegne, facendo ripartire il conteggio dell'indicatore.

- Attivazione indicatore saturazione filtri

Nota: Questo indicatore è normalmente disattivato.

Per attivarlo procedere come segue:

• accendere il piano aspirante ①;
• con motore di aspirazione e zone di cottura spente premere la Zona di selezione (12)
• premere a lungo HOOD (11) fin quando non

compararanno nel Display (12) le lettere lampeggianti alternate.

F = filtri odore carbone/ceramici; = filtro grassi;

FILTRIODORE CABONE/CERAMICI

premere sul Display (12) nel momento in cui compare la lettera
premere FILTER (13) luce fissa.
- premere di nuovo a lungo HOOD (11) per confermare l'attivazione dellindicatore filtri odori carbone/ceramicici.

FILTRO GRASSI

• premere sul Display (12) nel momento in cui compare la lettera
• premere FILTER (13) luce lampegiante.
• premere di nuovo a lungo HOOD (11) per confermare l'attivazione dellindicatore滤ro grassi.

TABELLA DI POTENZA

Livello di potenza		Tipologia di cottura	Utilizzo (in base a esperienza e le abitudini di cottura)
Max poten-za	8	Riscaldare rapidamente	innalzare in breve tempo la temperature del cibo sono a ve-loce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8.9	Friggere - bollire	rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente
Alta poten-za	7.8	Rosolare - soffriggere - bollire - griglia- re	soffriggere, mantenere bolliture vivo, cuocere e grigliare (per breve durata, 5-10 minuti)
	6.7	Rosolare - cuocere - stufare - soffrig- gere - grigliare	soffriggere,ostenere bolliture leggere, cuocere e griglia- re (per media durata, 10-20 minuti), preriscaldare acces-sori
Media po-tenza	5.5	Cuocere - stufare - soffriggere - griglia- re	stufare,ostenere bolliture delicate, cuocere (per lunga durata), mantecare la pasta
	3.9	Cuocere - sobbollire - addensare - mantecare	cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, lat- te), mantecare la pasta
	2.3	Cuocere - sobbollire - addensare - mantecare	cotture prolongate (volumi inferiori al litro: riso, sughi, arro-sti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte)
Bassa po-tenza	1.2	Fondere - scongelare - sostenerere in caldo - mantecare	sciogliere il burro, fondere delicatamente il ciocolato, scongelare prodotti di piccole dimensioni
	7	Fondere - scongelare - sostenerere in caldo - mantecare	mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mante-care risotti
OFF	0	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O)

4. MANUTENZIONE

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di individazione calore sia scomparsa.

Per la manutenzione del prodotto vindere le immagini a fine installmentazione contrassegnate con quello simbo- lo.

MANUTENZIONE PIANO COTTURA

Pulizia del piano iduzione

Il piano cottura va pulito loro anni utilizzato.

Importante:

• Non utilizzato spugne abrasive, pagliette. Il loro impiego, con il tempo, potrebbe rovinare il vetro.
• Non utilizzato detergenti chimici irritanti, quali spray perorno o smacchiatori.
• NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!

Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo. Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediamente. Sale, zucchero e sabbia potrebbero graffiare la superficie del vetro. Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

D Pulizia della vasca raccolta liquidi :

In caso di fuoruscite accidentali e abbondanti di liquidi dalles pentole è possible intervenire atraverso la valvola di scarico, posta nella parte inferiore del prodotto, in modo da poter eliminare agli residuo assicurando la massima sicurezza igienica.

Per una pulizia piùCompleta ed approfondita si cui rimuovere completamente la vasca inferiore.

E Pulizia della griglia metallica:

La griglia delve essere lavata a mano con acqua calda e detergente neutro ed asciugata accuratamente per evitare fenomeni di ossidazione.

MANUTENZIONE ASPIRATORE

Pulizia dell'aspiratore :

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.

NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione Filtri antigrasso:

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri indicaQLsata), con detergenti non aggressivi, manuallyoppure in lavastoviglie a basse temperature ed a ciclo

breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico cui solorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Manutenzione Filtrato ai carboni attivi - (Solo per Versione Filtrante):

Trattiene gli odori sgradevoli derivanti alla cottura. Il prodotto è dotato di un set di filtri odori.

La saturazione dei filtri odori si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrato grassi. I filtri odori sono essere rigenerati termicamente agli 2/3 mesi in forno preriscaldato a 200^ per 45 minuti. La corretta rigenerazione assicura un'efficacia di filtraggio costante per 5 anni.

Attenzione! Non appoggiare i filtri sul fondo delorno, mariporli in una teiglia e posizionaria ad un'altezza intermedia.

5. ASSISTENZA

TABELLA RICERCA GUASTI

Codice informativo	Descrizione	Possibili cause	Soluizione
E·F·	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si rafreddi prima di riutilizarlo
E·F·	Recipiente non adatto	Perdità delle proprieta magneti-che	Rimuovere la pentola
E·F·5	Problemi di communicatesione tra in-terfaccia utente e modulo indu-zione	Non arrivare currente elettrica al modulo; il cavo di alimentazione non è stato colleganto corretta-mente oppure è difettoso	Scollegare il piano alla rete elettrica e controllare il col-legamento
Per tutte le altre segna-lazioni di erreore	Chiamare il servizio assistenza tecnica e comuncare il codice di erreore

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Ricerca guasti".

2.Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato oviato.

Se先进技术, contattare il Servizio Assistenza più vicino.

EN

- Version Aspirante:

- Timer Zone di Cottura

Pritisnite (A) (14);

Pritisnite (A) (14);

Za izklop ponovite postopek.
