| Produkttype | Induktionskogeplade med integreret emhætte |
| Mærke | ELICA |
| Model | NIKOLATESLA PRIME S+ |
| Antal kogezoner | 4 zoner foran venstre, foran højre, bag venstre, bag højre |
| Effektniveauer | 9 niveauer (1-9) + Power Booster (P) |
| Maksimal total effekt | 7,4 kW (justerbar via Power Limitation: 7,4 kW, 4,5 kW, 3,1 kW) |
| Strømforsyning | 230 V ~ 50 Hz (permanent tilslutning via omnipolær afbryder) |
| Madlavningsfunktioner | Power Booster, Automatic Heat Up, Temperature Manager (hold varm), Timer zoner og uafhængig, Pause, Key Lock |
| Udsugningsfunktioner | 4 hastigheder + Power Booster (5 min), automatisk drift, filtermætningsindikator |
| Udsugningstype | Sugende (ekstern udledning) eller filtrerende (intern recirkulation med kulfiltre) |
| Sikkerhed | Grydedetektion, automatisk sluk, børnesikring (Key Lock), restvarmeindikation (H), overophedningsbeskyttelse |
| Betjeningspanel | Touchbetjening med digitalt display |
| Grydekompatibilitet | Flade ferromagnetiske bunde (diameter tilpasset hver zone) |
| Vedligeholdelse af kogeplade | Rengøring efter hver brug med blød klud og specifikt rengøringsmiddel, undgå slibemidler og damprenser |
| Vedligeholdelse af fedtfiltre | Månedlig rengøring i hånden eller i opvaskemaskine (skånsomt program, lav temperatur) |
| Vedligeholdelse af kulfiltre | Termisk regenerering hver 2-3 måneder (200°C, 45 min) eller udskiftning efter 5 år |
| Filtermætningsindikator | Programmerbar indikator: fedtfilter blinker, kulfilter konstant |
| Power Limitation | Begrænsning af max effekt (7,4 / 4,5 / 3,1 kW) justerbar ved tilslutning |
| Kit Window kompatibel | Ja (valgfrit) for at stoppe udsugning, hvis vindue er lukket |
| Sikkerhedsstandarder | EN/IEC 60335-1, EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233, EN 55014, etc. |
| Indbygningsmål | Bordplade tykkelse 2-6 cm (TOP installation) eller 2,5-6 cm (FLUSH) |
| Vægt | Ikke specificeret (estimeret ~15 kg) |
Ofte stillede spørgsmål - NIKOLATESLA PRIME S+ ELICA
Brugerspørgsmål om NIKOLATESLA PRIME S+ ELICA
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Induktionskogeplade i PDF-format gratis! Find din vejledning NIKOLATESLA PRIME S+ - ELICA og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. NIKOLATESLA PRIME S+ af mærket ELICA.
BRUGSANVISNING NIKOLATESLA PRIME S+ ELICA
Funktionen er tilgængelig for effektive fra 8. Aktivering:
- Automatisk funktion
- Bunden må ikke flare eller have grove flader.
Bemærk: Ved at trykke på nytt, længe, på L (6), vil timeren til kogezonen nulstilles.
Når timeren er færdig med nedtællingen, høres et lydsignal, og kogezonen slås fra.
Når kogezonen er på, trykker man på (7). I displayet (2) vil der vises en blinkende, som vil veksle med effekten, der er indstillet i kogezonen.
Ved at øge effekten i kogezonen: Funktionen Automatic Heat Up forbliver aktiv med den nye temperaturindstilling. Ved at sænke effekten i kogezonen: Funktionen Automatic Heat Up deaktiveres.
Bemærk: Ved samtidig at vælge en anden kogezone, vil symbolet (7) lyse igen med et svagt lys, og det er dermed muligt, også for denne zone, at sætte funktionen i gang. Funktionen vil i alle tilfælde forblive aktiv i den zone, hvor den allerede er indstillet, som angivet på displayet (2).
- Pause
For en fuldstændig rengøring kan man fjerne hele det nedre fad.
Rengøring af metalristen:
Risten skal rengøres i hånden med varmt vand og skånsomt rengøringsmiddel, og derefter tørres grundigt for at undgå oxidering.
Holder på fedtpartiklerne fra stegningsprocessen.
Skal rengøres en gang om måneden (eller når varslingssystemet for tilstopning af filteret aktiveres) med skånsomme vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og kort vaskesyklus. Hvis der bruges opvaskemaskine, kan det hænde, at fedtfilteret i metal mister farven. Dette betyder dog ikke, at filteret mister sine egenskaber.

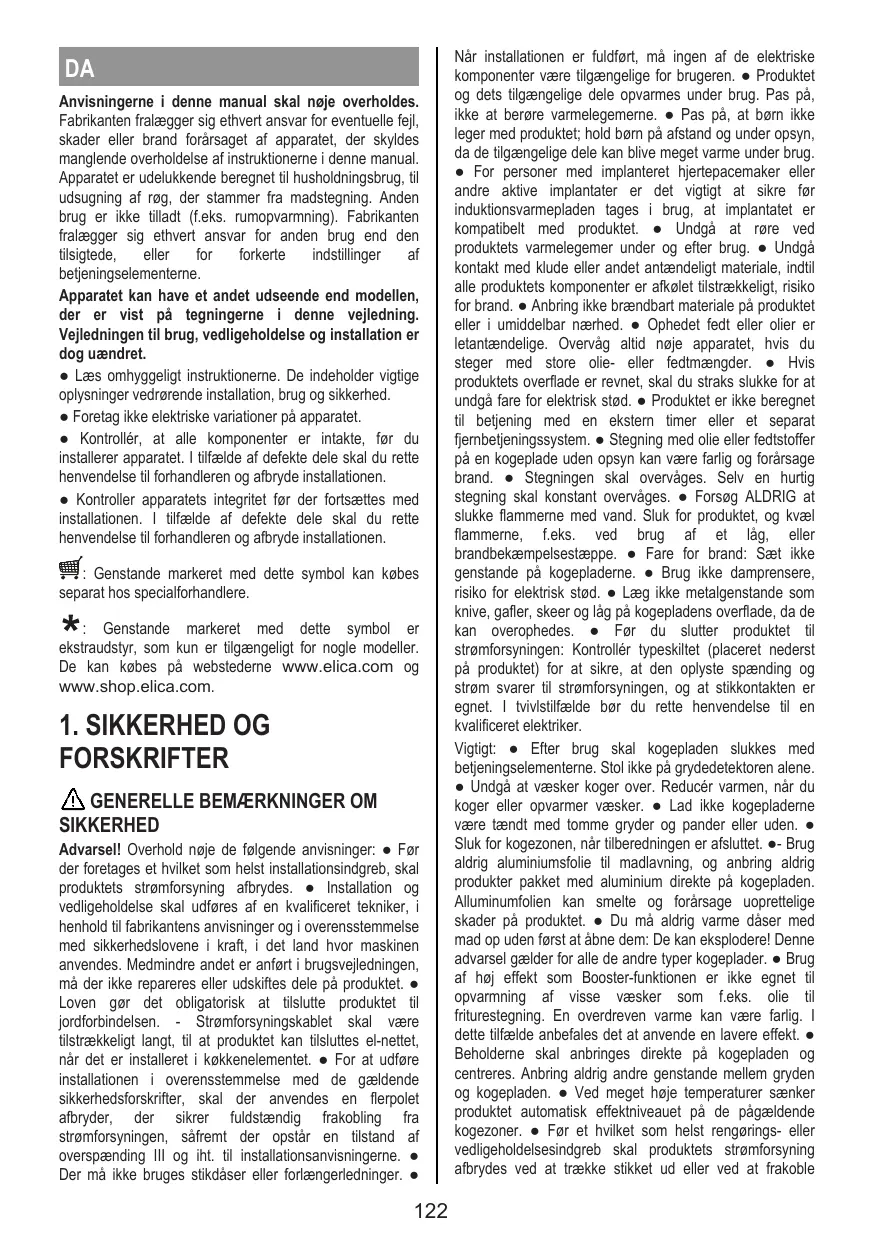

Anvisningerne i denne manual skal nøje overholdes. Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl, skader eller brand forårsaget af apparatet, der skyldes manglende overholdelse af instruktionerne i denne manual. Apparatet er udelukkende beregnet til husholdningsbrug, til udsugning af dampe, der stammer fra madlavning. Anden brug er ikke tilladt (f.eks. rumopvarmning). Fabrikanten fralægger sig ethvert ansvar for anden brug end den tilsigtede, eller for forkerte indstillinger af betjeningselementerne.
Apparatet kan have et andet udseende end modellen, der er vist på tegningerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installation er dog uændret.
- Læs omhyggeligt instruktionerne. De indeholder vigtige oplysninger vedrørende installation, brug og sikkerhed.
- Foretag ikke elektriske variationer på apparatet.
- Kontroller, at alle komponenter er intakte, før du installerer apparatet. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen.
- Kontroller apparatets integritet, før der fortsættes med installationen. I tilfælde af defekte dele skal du rette henvendelse til forhandleren og afbryde installationen.
- Genstande markeret med dette symbol kan købes hos specialforhandlere.
Genstande markeret med dette symbol er tilbehør, som kun er tilgængeligt for nogle modeller. Kan købes på webstederne www.elica.com og www.shop.elica.com.
1. SIKKERHED OG FORSKRIFTER
GENERELLE BEMÆRKNINGER OM SIKKERHED
Advarsel! Overhold nøje de følgende anvisninger: Før der foretages et hvilket som helst installationsindgreb, skal produktets strømforsyning afbrydes. Installation og vedligeholdelse skal udføres af en kvalificeret tekniker, i henhold til fabrikantens anvisninger og i overensstemmelse med sikkerhedslovene i kraft i det land, hvor maskinen anvendes. Medmindre andet er anført i brugsvejledningen, må der ikke repareres eller udskiftes dele på produktet. Loven gør det obligatorisk at tilslutte produktet til jordforbindelsen. - Strømforsyningskablet skal være tilstrækkeligt langt, til at produktet kan tilsluttes el-nettet, når det er installeret i køkkenelementet. For at udføre installationen i overensstemmelse med de gældende sikkerhedsforskrifter, skal der anvendes en flerpolet afbryder, der sikrer fuldstændig frakobling fra strømforsyningen, såfremt der opstår en tilstand af overspænding iht. installationsanvisningerne. Der må ikke bruges stikdåser eller forlængerledninger.
Når installationen er fuldført, må ingen af de elektriske komponenter være tilgængelige for brugeren. • Produktet og dets tilgængelige dele opvarmes under brug. Pas på ikke at berøre varmelegemerne. • Pas på, at børn ikke leger med produktet; hold børn på afstand og under opsyn, da de tilgængelige dele kan blive meget varme under brug. • For personer med implanteret hjertepacemaker eller andre aktive implantater er det vigtigt at sikre, at implantatet er kompatibelt med produktet, før induktionsvarmepladen tages i brug. • Undgå at røre ved produktets varmelegemer under og efter brug. • Undgå kontakt med klude eller andet antændeligt materiale, indtil alle produktets komponenter er afkølet tilstrækkeligt, risiko for brand. • Anbring ikke brandbart materiale på produktet eller i umiddelbar nærhed. • Ophedet fedt eller olier er letantændelige. Overvåg altid nøje apparatet, hvis du steger med store olie- eller fedtmængder. • Hvis produktets overflade er revnet, skal du straks slukke for at undgå fare for elektrisk stød. • Produktet er ikke beregnet til betjening med en ekstern timer eller et separat fjernbetjeningssystem. • Stegning med olie eller fedtstoffer på en kogeplade uden opsyn kan være farlig og forårsage brand. • Stegningen skal overvåges. Selv hurtig stegning skal konstant overvåges. • Forsøg ALDRIG at slukke flammerne med vand. Sluk for produktet, og kvæl flammerne, f.eks. ved brug af et låg eller brandbekæmpelsestæppe. • Fare for brand: Sæt ikke genstande på kogepladerne. • Brug ikke rengøringsmidler, risiko for elektrisk stød. • Læg ikke metalgenstande som knive, gafler, skeer og låg på kogepladens overflade, da de kan overophedes. • Før du slutter produktet til strømforsyningen: Kontroller typeskiltet (placeret nederst på produktet) for at sikre, at den oplyste spænding og strøm svarer til strømforsyningen, og at stikkontakten er egnet. I tvivlstilfælde bør du rette henvendelse til en kvalificeret elektriker.
Vigtigt: - Efter brug skal kogepladen slukkes med betjeningselementerne. Stol ikke på grydedetektoren alene. Undgå at væsker koger over. Reducér varmen, når du koger eller opvarmer væsker. Lad ikke kogepladerne være tændt med tomme gryder og pander uden indhold. Sluk for kogezonen, når tilberedningen er afsluttet. - Brug aldrig aluminiumfolie til madlavning, og anbring aldrig produkter pakket med aluminium direkte på kogepladen. Aluminiumsfolien kan smelte og forårsage uoprettelige skader på produktet. Du må aldrig varme dåser med mad op uden først at åbne dem: De kan eksplodere! Denne advarsel gælder for alle de andre typer kogeplader. Brug af høj effekt som Booster-funktionen er ikke egnet til opvarmning af visse væsker som f.eks. olie til friturestegning. En overdreven varme kan være farlig. I dette tilfælde anbefales det at anvende en lavere effekt. Beholderne skal anbringes direkte på kogepladen og centreres. Anbring aldrig andre genstande mellem gryden og kogepladen. Ved meget høje temperaturer sænker produktet automatisk effektniveauet på de pågældende kogezoner. Før et hvilket som helst rengørings- eller vedligeholdelsesindgreb skal produktets strømforsyning afbrydes ved at trække stikket ud eller ved at frakoble.
boligens hovedafbryder. Til alle installations- og vedligeholdelsesindgreb anvend arbejdshandsker. Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller den nødvendige erfaring og viden må kun bruge produktet, hvis de er under opsyn eller forinden har modtaget instruktioner i sikker brug af produktet og har forstået farene, som brugen af det indebærer. Børn skal være under opsyn for at sikre, at de ikke leger med produktet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Rummet skal være tilstrækkeligt udluftet, når produktet er i funktion samtidig med andre apparater, der forbrænder gas eller andet brændstof. Produktet skal rengøres hyppigt både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN). Følg altid de specifikke instruktioner for vedligeholdelse. Manglende overholdelse af instruktionerne for rengøring af produktet og udskiftning og rengøring af filtre medfører kan forårsage brandfare. Madlavning med flambé er strengt forbudt. Brug af åben ild er skadeligt for filtrene og kan forårsage brand og skal derfor altid undgås. Friturestegning må kun udføres under opsyn for at undgå, at den overophedede olie bryder i brand. Advarsel! Når kogepladen er i brug, kan apparatets tilgængelige dele blive meget varme. Advarsel! Tilslut ikke produktet til strømforsyningen, før installationen er gennemført. Overhold nøje lokale bestemmelser med hensyn til de tekniske og sikkerhedsmæssige forholdsregler, der skal træffes ved udledning af røgen. Den udsugede luft må ikke ledes til en kanal, der også anvendes til udledning af røg fra forbrændingsapparater, der drives af gas eller af andre brændstoffer. Brug aldrig produktet uden at risten er korrekt monteret! Brug kun de medfølgende fastspændingsskruer til installation af produktet, eller - såfremt de ikke medfølger - anskaff den korrekte skruetype. Brug skruer af korrekt længde, som anført i vedligeholdelsesvejledningen. Når dette produkt og andre apparater, der er forsynet med en anden energi end elektricitet, fungerer samtidig, må undertrykket i rummet ikke overstige 4 Pa (4× 10 - 5 bar). Det er vigtigt at opbevare denne manual til efterfølgende konsultation. I tilfælde af videresalg, overdragelse eller flytning, skal manualen følge med produktet.
SIKKERHED VED ELEKTRISK TILSLUTNING
- Afbryd produktet fra fastnettet. Installationen skal udføres af en autoriseret tekniker med kendskab til de gældende bestemmelser for installation og sikkerhed. Fabrikanten fralægger sig ethvert ansvar for skader på personer, dyr eller ting forårsaget af manglende overholdelse af anvisningerne i dette afsnit. Strømforsyningskablet skal være tilstrækkeligt langt til, at kogepladen kan fjernes fra arbejdsfladen. Kontrollér, at den angivne spænding på typeskiltet nederst på produktet svarer til spændingen i boligen, hvor det skal installeres. Anvend ikke forlængerledninger. Jordforbindelseskablet skal være 2 cm længere end de andre kabler. Såfremt der ikke medfølger et strømforsyningskabel med produktet,
skal der anvendes et kabel med et ledertværsnit på min. 2,5 mm² for effektydelse på op til 7200 Watt, mens det for højere effektydelser skal være på 4 mm². Kablet må på indføringspunktet have en temperatur på 50 °C over omgivelsestemperaturen. Produktet er beregnet til permanent tilslutning til el-nettet, og tilslutningen til el-nettet skal derfor gennemføres med en flerpolet afbryder iht. forskrifterne, der sikrer en fuldstændig frakobling fra strømforsyningen i en tilstand, der hører under kategorien overspænding III. Afbryderen skal være nemt tilgængelig, når installationen er fuldført.
- Advarsel! Strømforsyningskablet skal udskiftes af et autoriseret servicecenter eller en person med tilsvarende kvalifikationer.
- Advarsel! Inden strømforsyningen tilsluttes for at kontrollere, at apparatet fungerer korrekt, skal det altid kontrolleres, at strømforsyningskablet er korrekt installeret.
POWER LIMITATION: Produktet er udstyret med en effektbegrænsningsfunktion, der gør det muligt at indstille en maksimal (kW)-absorptionsgrænse.
Justeringen skal gennemføres, når produktet forbindes til el-nettet, eller ved genforbindelse af selve el-nettet (inden for de første 2 minutter). Dimensionér det elektriske systems beskyttelse i henhold til det valgte Power Limitation-niveau. Til Power Limitation-justeringen henvises der til den separate manual, under afsnittet "Drift".
WINDOWS-KIT: Produktet er beregnet til brug sammen med et Window sensor KIT (leveres separat). Ved at installere et Window sensor KIT (kun ved brug i udsugningstilstand), vil luftudsugningen stoppe med at virke, hver gang vinduet i rummet, som kittet er monteret på, bliver lukket. Den elektriske tilslutning af kittet til apparatet skal udføres af kvalificeret og specialiseret teknikpersonale. Kittet skal certificeres separat iht. sikkerhedskravene for komponenten og dens anvendelse sammen med apparatet. Installationen skal udføres iht. de gældende forskrifter vedr. husholdningsudstyr.
PAS PÅ: KITTETS ledningsnet, som skal sluttes til produktet, skal være en del af et certificeret kredsløb med ekstra lav sikkerhedsspænding (SELV). Producenten af dette apparat er ikke ansvarlig for eventuelle problemer, skader og brande forårsaget af fejl og/eller funktionsfejl og/eller ukorrekt installation af dette KIT.
SIKKERHED VED INSTALLATION
- Både den elektriske og den mekaniske del af installationen skal udføres af autoriserede teknikere.
- Før installationen igangsættes: Når du har pakket produktet ud, skal du kontrollere, at det ikke er blevet beskadiget under transporten, og hvis der er problemer, skal du kontakte forhandleren eller kundeservice, før du fortsætter med installationen. Kontroller, at det købte produkt har en størrelse, der passer til det valgte installationsområde. Kontrollér, at der ikke er noget medfølgende materiale (f.eks. kuverter med skruer,
garantier osv.) i emballagen (af transportmæssige årsager), hvis der er, skal det fjernes og opbevares. Kontroller også, at der er en stikkontakt i nærheden af installationsområdet.
- Forberedelse af køkkenelementet til indbygning:
- Produktet må ikke installeres oven på køleapparater, opvaskemaskiner, komfurer, ovne, vaskemaskiner og tørretumblere. Udfør alt skærearbejde på køkkenelementet, før du sætter kogepladen i, og fjern omhyggeligt spåner eller savsmuldsrester.
- Produktet er designet til installation i en køkkenbordsplade med en tykkelse på 2-6 cm ved planlimning og 2,5-6 cm ved nedfældning.
Den minimale afstand mellem kogepladen og væggen skal være mindst 5 cm fortil, mindst 4 cm til siderne og mindst 50 cm til overskabene.
NB! De anførte afstande er vejledende. Ved design af køkkenet skal køkkenproducentens anvisninger følges.
- For at optimere filtreringen anbefales det at lave en rille i døren, hvor der kan indsættes en rist. Vigtigt: Brug et enkeltkomponentbaseret forseglingsklæbemiddel (S), der kan modstå temperaturer op til 250° ; inden installation skal overfladerne, der skal limes, rengøres omhyggeligt for at fjerne ethvert stof, der kan kompromittere deres vedhæftning (f.eks. limopløsningsmidler, konserveringsmidler, fedt, olier, pulvere, rester af gamle klæbemidler osv.); limen skal fordeles jævnt over hele omkredsens kant; efter limning skal limen tørre i ca. 24 timer.
- Advarsel! Manglende installation af skruer og fastgøringsanordninger i overensstemmelse med disse anvisninger kan udgøre en fare for elektrisk stød.
- Bemærk: For korrekt installation af produktet anbefales det at tape rørene med et klæbemiddel, der har følgende egenskaber: elastisk film i blød PVC med akrylatbaseret klæbemiddel; opfylder DIN EN 60454; flammehæmmende; fremragende modstandsdygtighed over for ældning; modstandsdygtig over for temperaturændringer; kan anvendes ved lave temperaturer.
BORTSKAFFELSE VED ENDT LEVETID
Dette apparat er mærket i overensstemmelse med det europæiske direktiv 2012/19/EU - UK SI 2013 Nr. 3113, om affald af elektrisk og elektronisk udstyr (WEEE).
Sørg for, at produktet bortskaffes korrekt. Gennem en korrekt bortskaffelse bidrager brugeren til at beskytte miljøet og sundheden. Symbolet med skraldespanden, der er anført på produktet eller i den medfølgende dokumentation, angiver, at dette produkt ikke må bortskaffes sammen med usorteret husholdningsaffald. Det skal indsamles og bortskaffes gennem et af indsamlingspunkterne til genbrug af elektrisk og elektronisk udstyr. Produktet skal derfor bortskaffes i henhold til de lokale bestemmelser vedrørende bortskaffelse af affald. Yderligere oplysninger angående håndtering, genvinding og genbrug af dette produkt kan fås ved at rette henvendelse til bopælskommunens tekniske forvaltning, til
genbrugsstationerne eller til butikken, der har solgt produktet.
LOVREGULERING
Apparatet er designet, afprøvet og produceret i overensstemmelse med følgende standarder:
- Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Præstation: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.
FORSLAG TIL ANVENDELSE
Forslag til korrekt anvendelse med reduceret miljøbelastning: Tænd for apparatet på minimumhastighed, når du starter stegningen. Lad den være tændt i nogle minutter, og også efter at stegningen er færdig. Øg kun hastigheden, hvis der er store røg- eller dampmængder, og anvend kun booster-funktionen i de tilfælde, hvor det er strengt nødvendigt. Udskift filteret/kulfiltrene, når det er nødvendigt for at sikre, at systemet, som reducerer lugt, altid er effektivt. Af hensyn til fedtfiltrenes effektive funktion skal de altid gøres rene, når det er nødvendigt. Anvend den maksimalt tilladte rørdiameter, der er anført i manualen, for at optimere effektiviteten og minimere støjen fra røgkanalen.
2. BRUG
BRUG AF KOGEPLADE
Stegning på induktionsplader baserer sig på det fysiske fænomen kaldet magnetisk induktion. Den grundlæggende systemegenskab består i, at energi overføres direkte fra varmegeneratoren til gryden.
Fordele: Sammenlignet med elektriske kogeplader er en induktionsplade: Sikrere: Lavere temperaturer på glasoverfladen. Hurtigere: Fødevarerne opvarmes på mindre tid. Mere præcis: Pladen reagerer øjeblikkeligt på din styring. Mere effektiv: 90% af den opsugede energi forvandles til varme. Desuden, efter at have fjernet gryden fra pladen, afbrydes varmeoverførslen omgående, og det medvirker til at undgå unyttige varmeafledninger.
BRUG KOGEBEHOLDERE
Kogebeholdere
Brug kun gryder, der er mærket med dette symbol.
Vigtigt:
For at undgå uoprettelige skader på pladens overflade, bør du aldrig bruge:
- Udstyr, hvor bunden ikke er helt flad
- Udstyr i metal med emaljeret bund
- Udstyr med ru bund, som kan ridse pladens overflade
- Anbring aldrig varme gryder eller pander på pladens kontrolpanel.
- Ikke alt madlavningsudstyr er effektivt med induktionsplader, da bunden kun delvist består af ferromagnetisk materiale!! Når du køber madlavningsudstyr, skal du kontrollere:
- at bunden kun er fremstillet af ferromagnetisk materiale. Hvis dette ikke er tilfældet, vil varmeoverførslen være mindre effektiv og mindre ensartet, og madlavningsudstyrets overfladetemperaturer vil være uegnede til madlavning
- at bunden ikke indeholder aluminium.
Madlavningsudstyret bliver ikke varmt, og kan ikke genkendes af induktionspladerne.
- at bunden er flad og ikke er ru. Gryder og pander med bund, som ikke er helt flad, reducerer kontaktoverfladen mellem induktionspladen og madlavningsudstyret og besværliggør madlavningen.
Kogebeholdere, du allerede har
Det er muligt at kontrollere, om materialet er magnetisk ved hjælp af en enkel magnet. Hvis magneten ikke tiltrækkes, er gryderne ikke egnet til madlavning med induktion. Anvisningerne beskrevet herover gælder også for det madlavningsudstyr, du allerede har i dit køkken.
OBS! Hvis bunden ikke har den rigtige størrelse, tænder kogepladerne ikke. Se den illustrerede del af denne brugsanvisning for oplysninger om den mindste diameter til hver kogezone.
Energibesparelse
Brug gryder og pander med en bunddiameter, der svarer til kogezonen. Brug kun gryder og pander med flad bund. Lad om muligt låget være på gryderne under kogning. Kog grøntsager, kartofler osv. med en lille mængde vand for at reducere kogetiden. Brug trykkogeren, som reducerer energiforbruget og kogetiden yderligere. Sæt gryden i midten af kogezonen, der er tegnet på kogepladen.
BRUG AF SUGEAPPARATET
Udsugningssystemet kan enten bruges som udsugning med udledning af luften fra rummet eller med recirkulation af rumluften med filtrering.
Se websiderne www.elica.com og www.shop.elica.com for at se hele udvalget og de forskellige installationer med henholdsvis udsugning eller recirkulation.
Udsugningsudgave:
Dampene ledes bort fra rummet gennem et kanalsystem (følger ikke med leveringsomfanget). Udsugningssystemet tilsluttes rørkanal og åbning i væggen med en diameter, der svarer til luftafgangen (koblingsflange). Se vejledningen med tilbehør i installationsinstruktionerne for versionen med udsugning for yderligere oplysninger om rør og deres diameter. Brug af rør og udgang i væggen med mindre diameter vil medføre en forringet sugeevne og en betydelig stigning i støjniveauet. Af dette grund påtages der intet ansvar i denne forbindelse.
Sådan opnår du den bedste sugeeffektivitet: Rørkanalen må højst være på 7 lineære meter. Det anbefales at anvende højst to 90°-bøjninger ud af de i alt 7 løbende meter. Undgå drastiske ændringer i kanalens tværsnit, foretræk altid et tværsnit svarende til Ø 150 mm (eller rektangulært på 222 x 89 mm).
Filtrerende udgave:
Den udsugede luft filtreres ved hjælp af fedt- og lugtfiltre, før den sendes tilbage til rummet. Produktet leveres med alle dele, der er nødvendige til en standardinstallation, med luftudgangen på frontdelen af kokkenelementets sokkel. Produktet er udstyret med et sæt lugtfiltre. Der er yderligere oplysninger om filtreringsudgavens tilbehør i den illustrerede del indeholdt i manualen.
3. DRIFT
BETJENINGSPANEL
T. Funktion
| 1 | ON/OFF for kogeplade/sugeapparat til kogeplade |
| 2 | Valg af kogezone / Display kogezone |
| 3 | Øg/sænk tilberedningseffektniveau og suhehastig-hed (effekt) |
| Visning af tilberedningseffektniveau og suhehastig-hed (effekt) | |
| 4 | Aktivering af Timer "STAND ALONE" |
| Display: Timer "STAND ALONE" / Timer kogezone. | |
| 5 | Øg/Sænk tid Timer "STAND ALONE" / Timer kogezone |
| 6 | Aktivering af timer for kogezone |
| Indikator for timer for aktive kogezone (Timer Zone) | |
| 7 | Aktivering af Automatic Heat Up. |
| 8 | Aktivering af Temperature Manager (Temperaturkon-trol) (varmefunktion) |
| 9 | Pause |
| 10 | Key Lock (Tastblokering) |
| 11 | Indikator for aktiv udsgning |
| Aktivering af indicator for Filtermætning | |
| 12 | Valg/aktivering af emhætte |
| Sugeapparatets display | |
| Display for visning af mætningsgrad for aktiv kul-/keramisk - Fedtfilter | |
| 13 | Nulstil mætningsgrad for filtre |
| 14 | Aktivering af automatisk udsgningsfungtion |
DET SKAL DU VIDE, FØR DU STARTER
Alle kogepladens funktioner er udtænkt med henblik på at overholde de strengeste sikkerhedsforskrifter. Derfor:
- Visse funktioner aktiveres ikke, eller også deaktiveres de automatisk, såfremt der ikke er nogen gryde på kogezonen, eller hvis den er placeret forkert.
- I andre tilfælde kan aktiverede funktioner blive deaktiveret automatisk efter nogle få sekunder, hvis den valgte funktion kræver en yderligere indstilling, som ikke er foretaget (fx: "Tænd for kogepladen" uden "Vælg kogezonen" og "Driftstemperatur", eller "Lock-funktionen" eller "Timer-funktionen").
Vent på, at displayet slukkes, før du nærmer dig kogezonen.
Advarsel! I tilfælde (f.eks.) af langvarig brug, er det muligt at slukningen af kogezonen ikke sker øjeblikkelig, da den er under nedkøling; på kogezonens display vises
symbolet for at angive denne nedkølingsfase. Vent på, at displayet slukkes, før du nærmer dig kogezonen.
KOGEZONENS DISPLAY
I displayet for den pågældende kogezone angives:
| Funktion | Værdi |
| Kogezoneændt | Ø |
| Power Level (Effektniveau) | 1...9-P |
| Residual Heat Indicator (Indikator for til- bageværende varme) | H |
| Pot Detector (Grydedetektor) | U |
| Funktionen Temperature Manager (Tempe- raturkontrol) er aktiv | O |
| Pausefunktion | H |
| Funktionen Automatic Heat UP (Automatisk opwarmning) | A |
KOGEPLADENS SPECIFIKATIONER
Safe Activation (Sikker aktivering)
Produktet aktiveres kun hvis der er kogegrej på kogezonerne: Opvarmningsprocessen går ikke i gang eller afbrydes, hvis kogegrejet mangler eller flyttes.
Pot Detector (Grydedetektor)
Produktet detekterer automatisk tilstedeværelse af gryder på kogezonerne.
- Safety Shut Down (Sikkerhedsslukning)
Af sikkerhedsgrunde har hver kogezone en maksimal driftstid, der er afhængig af det indstillede effektniveau.
- Restvarmeindikator
Hvis en eller flere kogezoner slukkes, signaleres den tilbageværende varme med et særligt visuelt signal på
Bemærk: For at aktivere en hvilken som helst funktion, er det først nødvendigt at aktivere den ønskede zone.
Tænding
Tryk kort på (ber) ON / OFF (1) kogeplade / emhætte: symbolet lyser; Ved at fortsætte med at trykke: vil alle tilgængelige funktioner blive synlige i et øjeblik, hvorefter kun de vigtigste forbliver aktive; de andre kan bruges og aktiveres senere under brugen af enheden.
VIGTIGT: Alle tilgængelige funktioner vil være tændt med svagt lysende indikator. Farven bliver først intens, når funktionen aktiveres.
Tryk igen for at slukke.
Bemærk: Denne funktion har forrang for alle andre.
Valg af kogezoner
Stryg (tryk) på det område i Valg/Display (2), som svarer til den ønskede kogezone.
Effektniveau
Kogepladen har 9 effektniveauer. Tryk og scroll fingrene langs Vælgerlinjen (3):
mod højre, for at forøge effektniveauet;
mod venstre, for at reducere effektniveauet.
Det indstillede effektniveau vises i området Valg/Display
(2)
Power Booster (Effektbooster)
Produktet er forsynet med et supplerende effektniveau (udover niveau 5), der forbliver aktivt i 5 minutter, hvorefter effekten vender tilbage til det forrige niveau.
Stryg med fingeren langs Vælgarlinjen (3) (til efter niveau
), og aktivér Power Booster. Power Booster-niveauet angives i området Valg/Display (2) med symbolet
- Timer Kogezone
Funktionen Timer Kogezone er en nedtællingsfunktion, som kan indstilles, også samtidigt, for hver kogezone. Ved endt nedtælling slukker den valgte kogezone automatisk, og brugeren advares ved hjælp af et lydsignal.
Aktivering af funktionen Timer kogezone
- Stryg (tryk) på området for Valg/Display (2) (et andet effektniveau end nul). Tryk på (6) for den pågældende kogezone.
- Brug symbolerne — + (5) til at indstille varigheden af Timeren, som vises i Zone / Display (4); under indstilling blinker symbolet (6).
Bemærk: Vent 10 sekunder, før der trykkes på andre kommandoer, og timeren for kogezonen er aktiveret.
Bemærk: Ved at trykke længe på (6) nulstilles timeren for kogezonen.
Hvis ønsket, kan proceduren gentages for flere kogezoner:
Der kan indstilles en forskellig tidsværdi for hver kogezone; på displayet (4) vises nedtællingen for den valgte kogezone på det pågældende tidspunkt; hvis ingen zone er valgt, og man trykker på displayet (4), så vises nedtællingen for Timeren STANDALONE.
Nedtællingsvisningstilstanden er den samme som STAND-ALONE-timeren (se afsnittet STAND-ALONE-timer i web-versionen af vejledningen).
Når nedtællingen er afsluttet, udsendes et lydsignal, og kogezonen slukker.
Sådan slukkes timeren:
Vælg kogezonen (2).
- Indstil varigheden for timeren til 0.00 ved hjælp af - + (5).
Effektbegrænsning
Effektbegrænsningsfunktionen gør det muligt at indstille produktets funktion, så den maksimale absorbering begrænses, og så absorberingskraften på alle aktiverede kogezoner reguleres således, at den samlede absorbering på kogepladen ikke overskrider det maksimalt indstillede absorberingsniveau.
Bemærk: justeringen skal gennemføres med slukket plade, uden at trykke på tasten ① ON/OFF (1), når kogepladen forbindes til el-nettet, eller ved genforbindelse af el-nettet inden for de næste 2 minutter.
Sådan indstilles effektbegrænsningsfunktionen:
Tryk på A), som vil blinke, kun i de første 2 minutter efter, at produktet er tændt - ved at fortsætte med at holde nede (A) trykkes, en ad gangen, alle vælger-/displayområderne (2) i kogezonerne, i urets retning startende fra den forreste højre zone (FR), hvert tryk udsender et kort akustisk signal. Når der er trykket på alle displays (2), vil det være muligt at frigive tasten:
På dette tidspunkt vil displayet (2) i den bagerste venstre zone (RL) vise symbolerne i skiftende rækkefølge for at indikere, at det er muligt at udføre indstillingen.
- Vælg displayet (RL-2) og scroll successivt på vælgerlinjen (3), indtil symbolerne vises i displayet.
Displayet (FL-2) vil vise den aktuelle indstilling med værdierne i tabellen:
| viste værdi | Effekt (kW) |
| 0 | 7,4 Kw (standardindstilling) |
| 1 | 4,5 Kw |
| 2 | 3,1 Kw |
Sådan ændres indstillingen af effektbegrænsningen:
- Tryk på displayet (FL-2), scroll successivt på vælgerlinjen (3), for
at indstille den nye indstilling. For at gemme indstillingen, trykkes der på tasten 1 ON/OFF (1) i 2 sekunder. Du vil høre et langt akustisk signal, som bekræfter indstillingen.
Key Lock (Tastblokering)
Tastblokeringen giver mulighed for at blokere pladens indstillinger for at forebygge utilsigtet manipulation og lade de allerede indstillede funktioner være aktive.
Aktivering:
tryk på (10). Gentag handlingen for at deaktivere.
Bemærk: hvis der trykkes på en af de andre funktioner, mens tastblokeringen Key Lock er aktiv, så blinker symbolet for at angive, at funktionen er i brug og skal deaktiveres, før kogepladen kan betjenes.
Automatic Heat Up
Funktionen Automatic Heat Up giver mulighed for hurtigere at oparbejde den ønskede effekt; med denne funktion har man den fordel, at tilberedningen er hurtigere, men også risiko for at brænde maden på, fordi temperaturen kan overskride det indstillede niveau. Denne funktion er
mens kogezonen er tændt, tryk på (7), et blinkende lys vises på displayet (2), som skiftevis med den indstillede effekt i kogezonen.
Ved at øge kogezonens effektniveau: Funktionen Automatic Heat Up forbliver aktiv med den nye temperaturindstilling;
Funktionen Pause stiller enhver aktiv funktion på kogepladen i bero og nulstiller tilberedningseffekten. Aktivering:
tryk på (9), symbolet / vises blinkende i displayet (2). Inaktivering af funktionen: tryk på (9), så vælgerlinjen (3) lyser op. Tryk/stryg på vælgerlinjen (3) for at deaktivere funktionen.
Bemærk: deaktiveringen genopretter tilstanden for kogepladen, som var aktiv før pausen. Kogepladen fortsætter med de indstillinger, som er valgt forinden.
Bemærk: hvis pausefunktionen ikke deaktiveres efter 10 minutter, slukker kogepladen automatisk.
Bemærk: Pausefunktionen har ingen effekt på udsugningsfunktionen.
- Timer "STAND ALONE"
Timerfunktionen er en nedtælling uafhængig af kogezonerne (og af udsugningszonen).
Bemærk: Vent 10 sekunder, før der trykkes på andre kommandoer, og nedtællingen er begyndt.
Timeren kan indstilles til maksimalt 1 (t) og 59 (min.) Den resterende tid vil blive vist i Zone / Display (4), ved slutningen af nedtællingen udsendes et akustisk signal.
Bemærk: Når nedtællingen bliver mindre end 10 minutter, vises et fast punkt i timeren efter det første tal.
| Viste værdi | Resterende tid |
| 135 | 1h og 35 min |
| 135 | 1min. og 35 sek. |
Sådan slukkes timeren:
- vælg Zone/Display (4)
indstil varigheden af Timeren til Nul 0.00, ved hjælp af - + (5)
Temperature Manager (Temperaturkontrol) er en kontrolfunktion, der gør det muligt at bibeholde varmen på en konstant temperatur, med et styrkeniveau, der er optimeret mellem; ideelt for at holde retterne, der allerede er tilberedt, varme. Funktionen Temperature Manager aktiveres ved første tryk på tasten 3 (8). I displayet (2) for kogezonen, hvor temperaturkontrollen er aktiv, vises symbolet
Bemærk: hvis en anden kogezone vælges samtidigt, så tænder symbolet 8 igen med intensiv styrke, hvorefter det også er muligt at aktivere funktionen for denne zone. Funktionen forbliver aktiv i den zone, hvor den allerede er aktiv, sådan som vist i displayet (2).
Tryk igen på (8) for at deaktivere og slukke, indtil niveauet som vises i Display (2) er på
Bemærk: hvis der er flere zoner, der arbejder i Temperature Manager (Warming Function), skal du først vælge den ønskede zone via Valgzonen (2); Funktionen kan også deaktiveres via Valglinjen (3), hvilket bringer Power Level til
BRUG AF SUGEAPPARATET
- Tænding af sugesystemet:
- Tænd for kogepladen som angivet i kapitlet "tænding" om "brug af kogepladen";
- Udsugningshastighed (effekt):
Emhætten er udstyret med 4 hastighedsniveauer (effekt) fra H til H,
Berør og scroll med fingrene langs Vælgerlinjen (3): til højre for at øge effektniveauet, til venstre for at reducere effektniveauet.
Bemærk: Det indstillede effektniveau vises i området Valg/Display (12)
Power Booster (Effektbooster)
Emhætten er udstyret med 1 ekstra sugeniveau kaldet Power Booster. Dette er tidsindstillet og varer i 5 minutter. For at vælge det, rør og scroll med fingrene langs Vælgerlinjen (3) (ud over niveauet), dette symbol vil blinke
Bemærk: ved slutningen af tiden vender strømmen tilbage til det tidligere indstillede niveau.
- Automatisk drift
Emhætten tænder med den bedst egnede hastighed og tilpasser udsugningskapaciteten til den maksimale stege niveau, ubrudt af kogezonerne.
Når kogezonerne slukkes, så tilpasser emhætten udsugningshastigheden og sænker den gradvist, så damp- og lugtrester suges ud.
Bemærk: hvis hastigheder fra til vælges fra Vælgerlinjen (3) under automatisk drift, stopper den automatiske drift; Hvis Power Booster derimod vælges, vil den automatiske drift genoptages ved slutningen af timingen, i mellemtiden forbliver symbolet (A) ved med at blinke.
Bemærk: hvis pladen slukkes med automatisk funktion aktiv, slukker udsugningen automatisk og gradvist.
- Indikator til filtermætning
Emhætten signalerer, når det er nødvendigt at udføre filtrene vedligeholdelse:
Kul-/keramiske lugtfilter FILTER (13) lyser
Fedtfilter FILTER (13) tændes og blinker
Bemærk: Denne funktion er som standard deaktiveret (se afsnittet "Aktivering af indikator for filtermætning")
Nulstil filtermætning
Aktivering af filtermætningsindikator
Bemærk: Denne indikator er sædvanligvis deaktiveret.
For at aktivere den, følg nedenstående anvisninger:
- Tænd for sugepladen ①;
- Med udsugningsmotor og kogeplader slukkede trykkes på Vælgerzone (12)
| Styrkeniveau | Tilberedningstype | Brug (pà grundlag af erfaring og madlavningsvaner) | |
| Maks. ef-fekt | 8 | Hurtig opvarming | Bringer temperaturen hurtigt op til kogepunktet, feks. til hurtig opvarming af vand eller kogevæsker |
| 8.9 | Friturestege - koge | brune, start af tilberedning, friturestegning af frosneprodukter, hurtig kogning | |
| Høj effekt | 7.8 | Brune - stege - koge - grille | brune, opretholde kogning, koge og grillstege (kort varig-hed, 5-10 minutter) |
| 6.7 | Brune - stege - stuve - svitse - grille | brune, holde simrende, stege og grillstege (10-20 minut-ter), foropvarming af køkkengrej | |
| Mellemhøj effekt | 8.5 | Tilberede - stuvning - stege - grille | brune, holde simrende, stegning (lang tid), indkogning af pasta |
| 3.9 | Stege - koge ved svag varme - jævne - indkoge | længerevarende tilberedning (ris, sovse, stege, fisk) med væske (f.eks. vand, vin, bouillon, mælk), indkogning af pasta | |
| 3.3 | Stege - koge ved svag varme - jævne - indkoge | længerevarende tilberedning (mængder under 1 liter: ris, sovse, stege, fisk med væske (f.eks. vand, vin, bouillon, mælk) | |
| Lav effekt | 7.2 | Smelte - optø - holde varmen - ind-koge | smelte smør, smelte chokolade langsomt, optøning af småprodukter |
| 7 | Smelte - optø - holde varmen - ind-koge | varmholdningsfungtion til små(mængder frisk tilberedt mad ellr retter klart til servering og indkogning af risottoretter | |
| OFF | 0 | Afsætningsflade | Kogepladen er i standby eller slukket (mulighed for rest-varme after tilberedning, som signaleres med H-L-O) |
4. VEDLIGEHOLDELSE
Advarsel! Før der udføres nogen form for rengøring eller vedligeholdelse, skal det tilsikres, at kogezonerne er slukkede, og at varmeadvarselslampen ikke længere er synlig.
For vedligeholdelse af produktet se billederne i slutningen af installationen, der er markeret med dette symbol.
- Rengøring af induktionsplade
Kogepladen skal rengøres efter hver anvendelse.
Vigtigt:
- Undgå brug af ætsende svampe og af skuresvampe. Deres brug risikerer med tiden at beskadige glasset.
- Brug ikke kemiske rengøringsmidler, som fx ovnrens eller pletfjernere.
- DU MÅ ALDRIG BRUGE DAMPRENSERE!!!
Efter at have brugt kogepladen, lad den køle af, og herefter rengøres for at fjerne fastbrændte rester eller pletter fra madrester. Sukker og fødevarer med højt sukkerindhold skader kogepladen og skal straks fjernes. Salt, sukker og sand vil kunne ridse glasoverfladen. Brug en blød klud, køkkenrulle eller specifikke produkter til rengøring af
induktionsplader (følg producentens anvisninger).
Rengøring af væskeopsamlingskar
Ved spild, eller hvis en større mængde væske koger over, så kan aftapningsventilen placeret for neden på apparatet bruges til at fjerne alle rester og sikre maksimal hygiejnesikkerhed.
Til en dybere og mere grundig rengøring, er det muligt fuldstændigt at fjerne det nedre kar.
Rengøring af metalristen
Risten skal vaskes i hånden med varmt vand og neutralt vaskemiddel og tørres grundigt for at undgå rust.
VEDLIGEHOLDELSE AF SUGEAPPARAT
- Rengøring af sugeapparat:
Brug UDELUKKENDE en fugtig klud med et flydende neutralt rengøringsmiddel til rengøring.
UNDGÅ BRUG AF REDSKABER ELLER INSTRUMENTER TIL RENGØRINGEN!
Undgå brug af produkter, der indeholder slibemidler. UNDGÅ BRUG AF SPRIT!
Vedligeholdelse af fedtfiltre:
Tilbageholder fedtpartiklerne, der stammer fra stegningen.
Filteret skal rengøres en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet), ved brug af milde vaskemidler, manuelt eller i opvaskemaskine ved lav temperatur og med kort opvaskecyklus. Ved vask i opvaskemaskine risikerer fedtfilteret at blive misfarvet, men dette vil ikke forringe dets filtrerende egenskaber.
Vedligeholdelse af filter med aktivt kul - Keramiske (Udelukkende til filtrerende udgave):
Neutraliserer lugt fra madlavning. Produktet er udstyret med et sæt lugtfiltre.
Efter kortere eller længere tids brug afhængigt af den type mad, der tilberedes, og hyppigheden af rengøring af fedtfilteret, er det nødvendigt at udskifte lugtfilteret. Lugtfiltrene kan regenereres termisk hver 2-3 måneder i en forvarmet ovn ved 200°C i 45 minutter. Korrekt regenerering sikrer en konstant filtreringseffektivitet i 5 år.
Advarsel! Anbring ikke filtrene på bunden af ovnen, men anbring dem i en gryde og anbring dem i en mellemhøjde.
5. ASSISTANCE
FEJLFINDINGSTABEL
| Informationskode | Beskrivelse | Mulige ørsager | Løsning |
| E-ø | Kontrolpanelet slukker ved for høje temperaturer | De elektroniske deles indvendi- ge temperatur er for hjø | Vent til kogepladen er kølet af, før den bruges iven |
| E-ø | Uegnet beholder | Tab af magnetiske egenskaber | Fjern gryden |
| E-ø | Kommunikationsproblemer mel- lem brugerens grænselflade og induktionsmodulet | Der er ingen elektrisk strøm til modulolet; ledningen er ikke til-sluttet korrekt eller er defekt | Frakobl kogepladen fra stromforsyningen og kon-trollér forbindelsen |
| Til alle de andere fejlsig-naleringer | Kontakt teknik service og meddel fejlkoden | ||
SERVICEAFDELING
- Kontroller, om det er muligt at løse problemet på egen hånd, ifølge oplysningerne under "Fejlfinding".
- Sluk apparatet og tænd det igen for at se, om fejlen er rettet.
Hvis problemet efter de ovenfor anførte eftersyn vedvarer, skal du kontakte din nærmeste serviceafdeling.
- AUTOMATISK FUNKTION
- PAUSE
- RENGØRING AF METALRISTEN
- HOLDER PÅ FEDTPARTIKLERNE FRA STEGNINGSPROCESSEN
- SIKKERHED OG FORSKRIFTER
- GENERELLE BEMÆRKNINGER OM SIKKERHED
- SIKKERHED VED ELEKTRISK TILSLUTNING
- SIKKERHED VED INSTALLATION
- FORBEREDELSE AF KØKKENELEMENTET TIL INDBYGNING
- BORTSKAFFELSE VED ENDT LEVETID
- LOVREGULERING
- FORSLAG TIL ANVENDELSE
- BRUG
- BRUG AF KOGEPLADE
- BRUG KOGEBEHOLDERE
- KOGEBEHOLDERE
- VIGTIGT
- KOGEBEHOLDERE, DU ALLEREDE HAR
- ENERGIBESPARELSE
- BRUG AF SUGEAPPARATET
- UDSUGNINGSUDGAVE
- FILTRERENDE UDGAVE
- DRIFT
- BETJENINGSPANEL
- DET SKAL DU VIDE, FØR DU STARTER
- KOGEZONENS DISPLAY
- KOGEPLADENS SPECIFIKATIONER
- SAFE ACTIVATION (SIKKER AKTIVERING)
- POT DETECTOR (GRYDEDETEKTOR)
- SAFETY SHUT DOWN (SIKKERHEDSSLUKNING)
- RESTVARMEINDIKATOR
- TÆNDING
- VALG AF KOGEZONER
- EFFEKTNIVEAU
- POWER BOOSTER (EFFEKTBOOSTER)
- TIMER KOGEZONE
- HVIS ØNSKET, KAN PROCEDUREN GENTAGES FOR FLERE KOGEZONER
- EFFEKTBEGRÆNSNING
- KEY LOCK (TASTBLOKERING)
- AUTOMATIC HEAT UP
- TIMER "STAND ALONE
- UDSUGNINGSHASTIGHED (EFFEKT)
- AUTOMATISK DRIFT
- INDIKATOR TIL FILTERMÆTNING
- NULSTIL FILTERMÆTNING
- AKTIVERING AF FILTERMÆTNINGSINDIKATOR
- VEDLIGEHOLDELSE
- VEDLIGEHOLDELSE AF SUGEAPPARAT
- ASSISTANCE
- SERVICEAFDELING
Mærke : ELICA
Model : NIKOLATESLA PRIME S+
Kategori : Induktionskogeplade
