NIKOLATESLA PRIME S+ - İndüksiyon ocak ELICA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Entegre davlumbazlı indüksiyon ocak
Marka	ELICA
Model	NIKOLATESLA PRIME S+
Pişirme Bölgesi Sayısı	4 bölge: sol ön, sağ ön, sol arka, sağ arka
Güç Seviyeleri	9 seviye (1-9) + Power Booster (P)
Maksimum Toplam Güç	7,4 kW (Power Limitation ile ayarlanabilir: 7,4 kW, 4,5 kW, 3,1 kW)
Elektrik Beslemesi	230 V ~ 50 Hz (kalıcı bağlantı, tüm kutuplu anahtar ile)
Pişirme Fonksiyonları	Power Booster, Otomatik Isıtma, Sıcaklık Yöneticisi (sıcak tutma), Bölge ve bağımsız zamanlayıcı, Duraklatma, Tuş Kilidi
Aspirasyon Fonksiyonları	4 hız + Power Booster (5 dk), otomatik çalışma, filtre doygunluk göstergesi
Aspirasyon Tipi	Emişli (dış tahliye) veya filtreli (iç devridaim, karbon filtreli)
Güvenlik	Tencere algılama, otomatik kapanma, çocuk güvenliği (Tuş Kilidi), artık ısı göstergesi (H), aşırı ısınma koruması
Kontrol Paneli	Dokunmatik kontroller, dijital ekran
Tencere Uyumluluğu	Düz ferromanyetik tabanlar (her bölgeye uygun çap)
Ocak Bakımı	Her kullanımdan sonra yumuşak bez ve özel ürünle temizleyin, aşındırıcı ve buharlı temizleyicilerden kaçının
Yağ Filtresi Bakımı	Aylık olarak elde veya bulaşık makinesinde (hassas program, düşük sıcaklık) temizleyin
Karbon Filtre Bakımı	2-3 ayda bir termal yenileme (200°C, 45 dk) veya 5 yıl sonra değiştirme
Filtre Doygunluk Göstergesi	Programlanabilir gösterge: yağ filtresi yanıp söner, karbon filtre sabit yanar
Güç Sınırlaması	Bağlantı sırasında ayarlanabilir maksimum güç sınırlaması (7,4 / 4,5 / 3,1 kW)
Window Kiti Uyumlu	Evet (isteğe bağlı), pencere kapalıysa aspirasyonu durdurmak için
Güvenlik Standartları	EN/CEI 60335-1, EN/CEI 60335-2-6, EN/CEI 60335-2-31, EN/CEI 62233, EN 55014, vb.
Gömme Ölçüleri	Tezgah kalınlığı 2-6 cm (TOP montaj) veya 2,5-6 cm (FLUSH montaj)
Ağırlık	Belirtilmemiş (tahmini ~15 kg)

Sık sorulan sorular - NIKOLATESLA PRIME S+ ELICA

İndüksiyon ocak nasıl açılıp kapatılır?

Açmak için AÇ/KAPA (1) tuşuna kısaca dokunun. Sembol yanar. Kapatmak için aynı tuşa tekrar dokunun. Tüm pişirme bölgeleri ve aspiratör kapanır.

Bir pişirme bölgesinde Power Booster nasıl kullanılır?

İstediğiniz pişirme bölgesini seçin, ardından parmağınızı Seçim Çubuğu (3) üzerinde 9. seviyenin ötesine kaydırın. Bölge ekranında P sembolü belirir. Power Booster 5 dakika boyunca aktif kalır, ardından güç önceki seviyeye döner.

Bir pişirme bölgesi için zamanlayıcı (Timer) nasıl ayarlanır?

Pişirme bölgesini açın ve gücü ayarlayın. Bölge Zamanlayıcısı (6) tuşuna basın, ardından süreyi ayarlamak için - (5) ve + (5) tuşlarını kullanın. Geri sayım ekranda (4) görüntülenir. Süre sonunda bölge kapanır ve bir ses sinyali duyulur.

E-2 hata kodu görüntülenirse ne yapmalı?

E-2 kodu dahili aşırı ısınmayı belirtir. Ocağı kapatın ve yeniden kullanmadan önce soğumasını bekleyin. Sorun devam ederse teknik destek servisine başvurun.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri ayda bir (veya doygunluk göstergesi uyardığında) temizlenmelidir. Elde nazik bir deterjanla veya bulaşık makinesinde düşük sıcaklıkta ve kısa programda yıkayın. Yerine takmadan önce iyice kurulayın.

Karbon filtre nasıl yenilenir?

Karbon filtreyi yenilemek için, önceden ısıtılmış 200°C fırında 45 dakika bekletin. Fırın tabanına değil, orta rafa yerleştirin. Doğru yenileme, 5 yıl boyunca sabit verimlilik sağlar.

Duraklatma işlevi nasıl etkinleştirilir?

Duraklat (9) tuşuna basın. Pişirme bölgesi ekranlarında sembol yanıp söner. Tüm aktif bölgeler duraklar. Devre dışı bırakmak için (9) tuşuna tekrar basın ve parmağınızı Seçim Çubuğu (3) üzerinde kaydırın. Not: Duraklatma aspirasyonu etkilemez.

Tuşlar nasıl kilitlenir (Tuş Kilidi)?

Tuş Kilidi (10) tuşuna basın. Tuşlar kilitlenir ve başka bir işlev kullanmaya çalışırsanız sembol yanıp söner. Kilit açmak için (10) tuşuna tekrar basın. Kilit sırasında mevcut ayarlar aktif kalır.

Güç sınırlaması (Power Limitation) nasıl yapılandırılır?

Yapılandırma elektrik bağlantısı sırasında (2 dakika içinde) yapılır. Ocak kapalıyken, Otomatik Isıtma (7) tuşuna basılı tutun ve sırasıyla pişirme bölgelerine (ÖS, ÖA, AS, AA) basın. Ekrandaki talimatları izleyerek 7,4 kW, 4,5 kW veya 3,1 kW arasından seçim yapın. AÇ/KAPA (1) tuşuna 2 saniye basarak onaylayın.

Filtre doygunluk göstergesi nasıl etkinleştirilir?

Ocağı açın, bölgeleri ve aspiratörü kapatın. Seçim bölgesine (12) basın, ardından ekran (12) dönüşümlü olarak E ve G gösterene kadar DAVLUMBAZ (11) tuşuna basılı tutun. Filtre tipini seçin (E karbon, G yağ) ve onaylamak için FİLTRE (13) tuşuna basın. Ardından kaydetmek için DAVLUMBAZ (11) tuşuna basılı tutun.

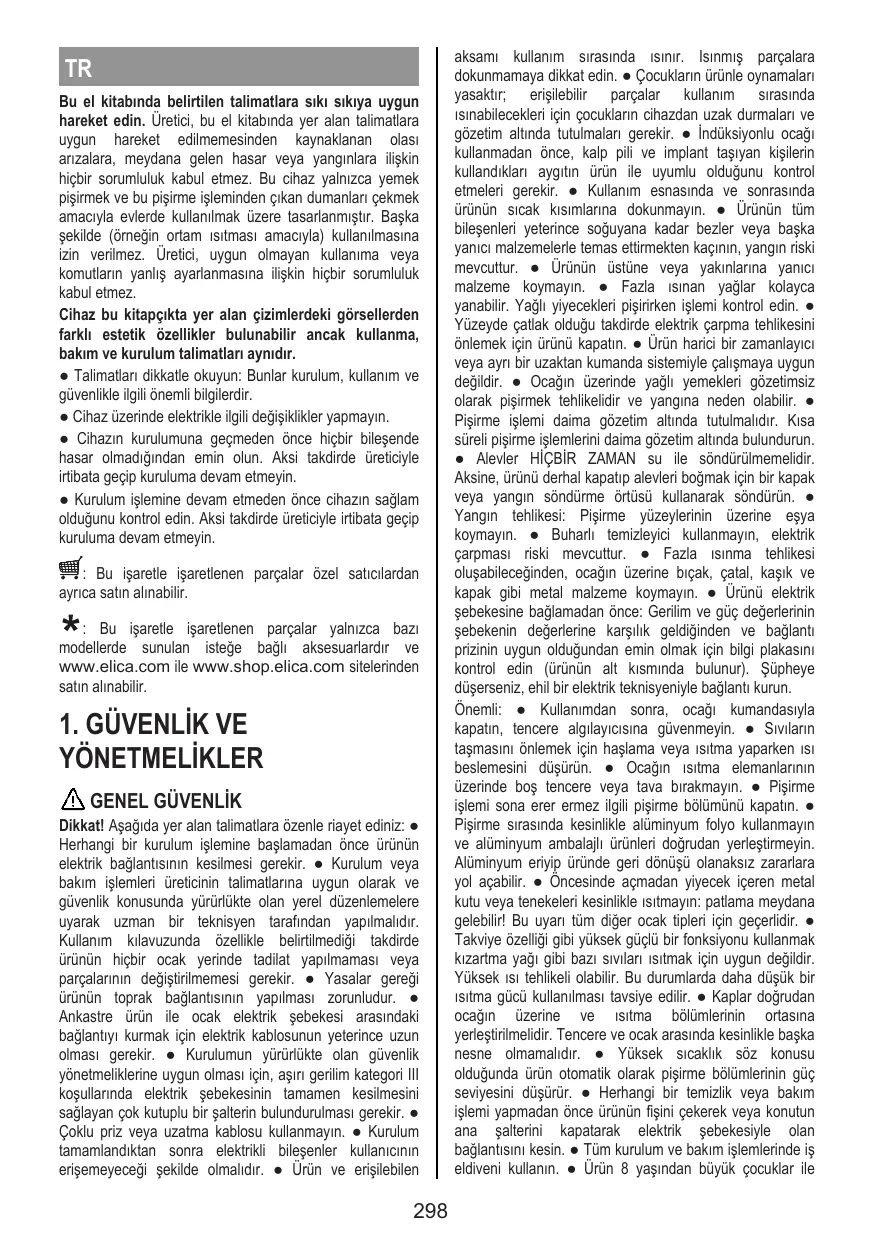

KULLANIM KILAVUZU NIKOLATESLA PRIME S+ ELICA

Bu el kitabında belirtilen talimatlara sıkı sıkıya uygun hareket edin. Üretici, bu el kitabında yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olası arızalara, meydana gelen hasar veya yangınlarla ilgili hiçbir sorumluluk kabul etmez. Bu cihaz yalnızca yemek pişirmek ve bu pişirme işleminden çıkan dumanları çekmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam ısıtması amacıyla) kullanılmasına izin verilmez. Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanmasına ilişkin hiçbir sorumluluk kabul etmez.

Cihaz, bu kitapçıkta yer alan çizimlerdeki görsellerden farklı estetik özellikler bulunabilir; ancak kullanma, bakım ve kurulum talimatları aynıdır.

• Talimatları dikkatle okuyun: Bunlar kurulum, kullanım ve güvenlikle ilgili önemli bilgilerdir. Cihaz üzerinde elektrikle ilgili değişiklikler yapmayın.
• Cihazın kurulumuna geçmeden önce hiçbir bileşende hasar olmadığından emin olun. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.
• Kurulum işlemine devam etmeden önce cihazın sağlam olduğunu kontrol edin. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.

B: Bu işaretle işaretlenen parçalar özel satıcılardan, ça satın alınabilir.

: Bu işaretle işaretlenen parçalar yalnızca bazı ülkelerde sunulan isteğe bağlı aksesuarlardır ve w.elia.com ile www.shop.elica.com sitelerinden alınabilir.

1. GÜVENLİK VE YÖNETMELİKLER

GENEL GÜVENLİK

Dikkat! Aşağıda yer alan talimatlara özenle riayet ediniz: Herhangi bir kurulum işlemine başlamadan önce ürünün elektrik bağlantısının kesilmesi gerekir. Kurulum veya bakım işlemleri üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyarak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmediği takdirde ürünün hiçbir yerinde tadilat yapılmaması veya parçaların değiştirilmemesi gerekir. Yasalar gereği ürün toprak bağlantısının yapılması zorunludur. Ankastre ürün ile ocak elektrik şebekesi arasındaki bağlantıyı kurmak için elektrik kablosunun yeterince uzun olması gerekir. Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması için, aşırı gerilim kategorisi III koşullarında elektrik şebekesinin tamamen kesilmesini sağlayan çok kutuplu bir şalterin bulundurulması gerekir. Çoklu priz veya uzatma kablosu kullanmayın. Kurulum tamamlandıktan sonra elektrik bileşenler kullanıcının erişemeyeceği şekilde olmalıdır. Ürün ve erişilebilen

Aksamı kullanım sırasında ısınır. Isınmış parçalara dokunmamaya dikkat edin. Çocukların ürünle oynamaları yasaktır; erişilebilir parçalar kullanım sırasında ısınabilecekleri için çocukların cihazdan uzak durmaları ve gözetim altında tutulmaları gerekir. İndüksiyonlu ocağı kullanmadan önce, kalp pili ve implant taşıyan kişilerin kullandıkları aygıtın ürün ile uyumlu olduğunu kontrol etmeleri gerekir. Kullanım esnasında ve sonrasında ürünün sıcak kısımlarına dokunmayın. Ürünün tüm bileşenleri yeterince soğuyana kadar bezler veya başka yanıcı malzemelerle temas ettirmekten kaçının, yangın riski mevcuttur. Ürünün üstüne veya yakınlarına yanıcı malzeme koymayın. Fazla ısınan yağlar kolayca yanabilir. Yağlı yiyecekleri pişirirken işlemi kontrol edin. Yüzeyde çatlak olduğu takdirde elektrik çarpma tehlikesini önlemek için ürünü kapatın. Ürün harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemiyle çalışmaya uygun değildir. Ocağın üzerinde yağlı yemekleri gözetimsiz olarak pişirmek tehlikelidir ve yangına neden olabilir. Pişirme işlemi daima gözetim altında tutulmalıdır. Kısa süreli pişirme işlemlerini daima gözetim altında bulundurun. Alevler HİÇBİR ZAMAN su ile söndürülmemelidir. Aksine, ürünü derhal kapatıp alevleri boğmak için bir kapak veya yangın söndürme örtüsü kullanarak söndürün. Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın. Buharlı temizleyici kullanmayın, elektrik çarpması riski mevcuttur. Fazla ısınma tehlikesi oluşabileceğinden, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzemeler koymayın. Ürünü elektrik şebekesine bağlamadan önce: Gerilim ve Güç değerlerinin şebekenin değerlerine karşılık geldiğinden ve bağlantı prizinin uygun olduğundan emin olmak için bilgi plakasını kontrol edin (ürünün alt kısmında bulunur). Şüpheye düşerseniz, ehil bir elektrik teknisyeniyle bağlantı kurun.

Önemli: Kullanımdan sonra, ocağı kumandasıyla kapatın, tencere algılayıcısına güvenmeyin. Sıvıları taşırırken veya ısıtma yaparken ısı beslemesini azaltın. Ocağın ısıtma elemanlarının üzerinde boş tencere veya tava bırakmayın. Pişirme işlemi sona erer ermez ilgili pişirme bölümünü kapatın. Pişirme sırasında kesinlikle alüminyum folyo kullanmayın ve alüminyum ambalajlı ürünleri doğrudan yerleştirmeyin. Alüminyum eriyip üründe geri dönüşü olanaksız zararlara yol açabilir. Öncesinde açmadan yiyecek içeren metal kutu veya tenekeleri kesinlikle ısıtmayın: patlama meydana gelebilir! Bu uyarı tüm diğer ocak tipleri için geçerlidir. Takviye özelliği gibi yüksek güçlü bir fonksiyonu kullanmak kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikesi olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması tavsiye edilir. Kaplar doğrudan ocağın üzerine ve ısıtma bölümlerinin ortasına yerleştirilmelidir. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır. Yüksek sıcaklık söz konusu olduğunda ürün otomatik olarak pişirme bölümlerinin güç seviyesini azaltır. Herhangi bir temizlik veya bakım işlemi yapmadan önce ürünü fişten çekerek veya konut ana şalterini kapatarak elektrik şebekesiyle olan bağlantısını kesin. Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın. Ürün 8 yaşından büyük çocuklar ile

Fiziksel, duyusal veya zihinsel kapasitesi düşük veya deneyimden ve gerekli bilgiden yoksun kişilerce yalnızca gözetim altındayken veya ürünün güvenli kullanımına ilişkin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamaları sağlandıktan sonra kullanılabilir. Ürünle oynamadıklarından emin olmak için çocuklar kontrol altında tutulmalıdır. Temizlik ve bakım işlemleri çocuklar tarafından gözetimsiz olarak yapılmamalıdır. Bu ürün, gaz veya başka yakıtları yakan diğer cihazlarla aynı anda kullanılacağı zaman söz konusu yerde yeterli havalandırma bulunmalıdır. Ürünün içi ve dışı sık sık (EN AZINDAN AYDA BİR KEZ) temizlenmeli, bakım talimatlarında açıkça belirtilenlere uygun hareket edilmelidir. Üründe temizlik ve parça değiştirme kurallarına uygun hareket edilmemesi ve filtrelerin temizlenmemesi yangın riskine neden olur. Flambe usulü yemek pişirmek kesinlikle yasaktır. Açık alev kullanmak filtreler açısından zararlıdır ve yangınlara neden olabilir, bu nedenle her durumda kaçınılmalıdır. Aşırı ısınan yağın alev almasını önlemek için kızartmalar kontrol altında yapılmalıdır. Dikkat: Cihaz çalışırken davlumbazın erişilebilen kısımları ısınabilir. Dikkat! Kurulum tamamen bitmeden ürünün elektrik şebekesiyle olan bağlantısını yapmayın. Dumanları tahliye etmek için alınacak teknik tedbirler ve güvenlik tedbirleri açısından yerel yetkili mercilerin düzenlemelerinde şart koşulanlara titizlikle uyulması gerekir. Çekilen hava, gaz veya başka yakıtlarla çalışan cihazlardan çıkan dumanların tahliyesi amacıyla kullanılan bir kanala sevk edilmemelidir. Ürünü öngörülen şekilde monte etmeden kesinlikle kullanmayın! Kurulum amacıyla yalnızca ürünle birlikte gelen tespit vidalarını kullanın veya ürünle birlikte vida gelmediyse, doğru tipte vida satın alın. Kurulum Kılavuzunda belirtilen doğru uzunluktaki vidaları kullanın. Bu ürün ile elektrik dışında bir enerjiyle beslenen diğer cihazlar aynı anda çalıştırılacağı zaman odadaki negatif basınç 4 Pa (4× 10^-5 bar) değerini aşmamalıdır. Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her an başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması halinde bu kullanım kılavuzunun da ürün ile birlikte verildiğinden emin olun.

ELEKTRİK BAĞLANTISIYLA İLGİLİ GÜVENLİK

• Ürün elektrik bağlantısını kesin. Kurulum işlemleri, kurulum ve güvenlik alanlarında uzman teknisyen tarafından yapılmalıdır. Üretici, bu bölümde yer alan talimatlara uyulmadığı takdirde kişilere, hayvanlara veya eşyalara gelebilecek hasardan sorumlu değildir. Setüstü ocağın çalışma tezgahına yerleştirilmesi için elektrik kablosunun yeterli uzunlukta olması gerekir. Ürün altında bulunan seri numara plakasında belirtilen gerilim ile kurulacağı konuttaki elektrik tesisatının uygunluğunu kontrol edin. Uzatma kullanmayın. Toprak elektrik kablosu diğer kablolardan 2 cm daha uzun olmalıdır. Ürün bağlantı kablosu bulunmayan durumlarda, 7200 Watt güce ulaşabilen en az 2,5 mm2 kesitli kablo kullanın. Daha yüksek güç değerleri için kablo kesiti 4 mm2 olmalıdır. Kablonun hiçbir kısmı ortam sıcaklığından

50°C'den fazla olmamalıdır. ● Ürün daimi olarak elektrik şebekesine bağlı kalmalıdır, bu nedenle sabit şebeke ile bağlantıyı, aşırı gerilim kategorisi III durumlarında elektrik bağlantısını kesen ve kurulumdan sonra rahatça erişilebilecek omnipolar anahtar ile yapın.

• Dikkat! Ara bağlantı kablosunu değiştirme işlemi yetkili teknik servis veya benzer nitelikleri taşıyan kişilerce yapılmalıdır.
• Dikkat! Elektrik şebekesiyle bağlantıyı kurmadan ve doğru şekilde çalışıp çalışmadığını kontrol etmeden önce kablonun doğru şekilde döşendiğinden emin olun.

GÜÇ SINIRLAMASI: Bu ürün, çekilen azami kW (eşik değerinin ayarlanmasına olanak tanıyan bir Güç Sınırlama fonksiyonuyla donatılmıştır)

Ayarlama işlemi ürün elektrik şebekesine bağlanırken veya yeniden bağlantı yapılırken (izleyen 2 dakika içinde) gerçekleştirilir. Elektrik tesisatının boyutunu seçilen Power Limitation (Güç Sınırlaması) seviyesine göre belirleyin. Güç Sınırlama Özelliğinin ayar işlemleri için bu kılavuzda Çalıştırma bölümüne başvurun.

PENCERE KİTİ: Bu ürün, Pencere sensörü KİTİ (üretici tarafından temin edilmez) ile birlikte kullanılmak üzere hazırlanmıştır. Pencere sensörü KİTİ kurulum yapıldığında (yalnızca ocağın ASPİRATÖR modunda kullanılması halinde), KİT takılı olan ortamda bulunan pencere her kapatıldığında, aspiratör çalışmayı bırakır. KİT'in cihazla olan elektrik bağlantısı ehil ve uzman teknik personel tarafından yapılmalıdır. KİT, bileşenleri ve cihazla birlikte kullanımına ilişkin güvenlik kurallarına uygun şekilde ayrıca sertifikalandırılmalıdır. Kurulum işlemi yürürlükteki ilgili yönetmeliklere uygun olarak yapılmalıdır.

DİKKAT: Ürüne bağlanacak KİT kabloları güvenli çok alçak gerilim (SELV) olarak sertifikalandırılmış bir devrenin parçası olmalıdır. Bu cihazın üreticisi KİT ile ilgili hasarlar ve/veya kurulum sorunları ve/veya hatalı kurulumdan kaynaklı muhtemel sorunlar, hasarlar, yangınlarda hiçbir sorumluluğu kabul etmez.

KURULUMLA İLGİLİ GÜVENLİK

• Hem elektrik hem mekanik kurulum uzman personel tarafından yapılmalıdır.
• Montaja başlamadan önce: Ürün ambalajının içinde vida paketi, garanti belgesi gibi ekstra malzemenin bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkarıp muhafaza edin. Satın alınan ürün boyutlarının yerleştirilecek alanınkiyle uyumlu olup olmadığını kontrol edin. Ürün ambalajının içinde (nakliye nedeniyle konulmuş) vida paketi, garanti belgesi gibi ekstra malzemenin bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkarıp muhafaza edin. Montaj alanının yakınlarında elektrik prizi bulunduğundan emin olun.
• Ankastre uygulaması için mobilyanın hazırlanması:
• Ürünün kurulumu soğutma cihazları, bulaşık makinesi, soba, fırın, çamaşır makinesi ve kurutma makinesi gibi cihazların üzerine yapılamaz. Ocak yerleştirmeden önce mobilyanın tüm kesim işlemlerini yapın; çıkan tüm talaş ve diğer kalıntıları iyice temizleyin.
• Bu ürün SET ÜSTÜ kurulum durumunda 2-6 cm kalınlığında tezgaha ve ANKASTRE kurulum durumunda 2,5-6 cm kalınlığında tezgaha uygulanmak için imal edilmiştir.

Ocak ile duvar arasındaki mesafe ön tarafta en az 5 cm, yan tarafta en az 4 cm ve üst askılara olan mesafe ise en az 50 cm olmalıdır.

Önemli Not: Önerilen mesafeler yalnızca gösterge niteliğindedir: Boşlukların tasarımında mutfak üreticisinin verdiği talimatlar izlenmelidir.

• Filtreleme yapan modelin kurulumunu optimize etmek için ayakta ticari olarak alınabilecek bir ızgaranın yerleştirilebileceği şekilde bir yer açılması tavsiye edilir.
• Önemli: 250°C sıcaklığa kadar dayanıklı tek bileşenli sızdırmaz yapıştırıcı (S) kullanın; kurulumu yapmadan önce yapıştırılacak yüzey iyice temizlenmeli, yapışmasını tehlikeye atabilecek her türlü madde (örneğin, özücüler, koruyucular, yağlar, tozlar, eski yapıştırıcı artıkları, vb.) giderilmelidir; yapıştırıcı çerçevenin çevresine eşit şekilde dağıtılmalıdır; yapıştırma işleminden sonra yapıştırıcıyı yaklaşık 24 saat kurumaya bırakın.
• Dikkat! Kurulumda verilen talimatlara uygun vida ve aygıt kullanılmaması elektrik nitelikli risklerin doğmasına yol açabilir.
• Not: Ürünün kurulumunu doğru şekilde yapmak için borulara aşağıdaki özelliklere sahip bir yapışkan bantla bantlayın: Akrilat bazlı yapıştırıcıya sahip, yumuşak PVC'den elastik film; DIN EN 60454 standardına uygun; alev geciktirme özellikli; yaşlanmaya karşı optimum dayanım; sıcaklık dalgalanmalarına karşı dayanıklı; düşük sıcaklıklarda kullanılabilir.

KULLANIM ÖMRÜ DOLDUĞUNDA BERTARAF

Bu cihaz 2012/19/EC sayılı Avrupa Direktifi - UK SI 2013 No.3113, Atık Elektrikli ve Elektronik Ekipman (AEE) uyarınca işaretlenmiştir.

Bu ürünün doğru şekilde bertaraf edildiğinden emin olun. Kullanıcı, çevre ve sağlık açısından potansiyel olumsuz sonuçların önlenmesine katkıda bulunur. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan işaret, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların bertaraf edildiği dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yasal düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satın alındığı mağazaya danışın.

YÖNETMELİKLER

Cihaz aşağıdaki standartlara uygun şekilde tasarlanmış, test ve imal edilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/

IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.EN 60350-2;EMC:EN 55014-1; CISPR 14-1 EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.

KULLANIMLA İLGİLİ TAVSİYELER

Çevre üzerindeki etkileri azaltmak amacıyla DOĞRU kullanıma ilişkin tavsiyeler: Pişirmeye başladığınızda cihazı en düşük seviyede açın, pişirme işlemi sona erdikten sonra birkaç dakika daha açık bırakın. Hızını yalnızca duman ve buhar miktarı çok fazla olursa artırın, takviye özelliğini yalnızca olağanüstü durumlarda kullanın. Koku azaltma sisteminin verimini korumak için karbon filtreyi/filtreleri gerektiğinde değiştirin. Yağ filtresini verimli halde tutun, gerektiğinde temizleyin. Verimi optimize etmek ve gürültüleri azaltmak için bu kılavuzda belirtilen kanal yönlendirme sistemini azami çapta kullanın.

2. KULLANIM

OCAĞIN KULLANILMASI

İndüksiyonlu pişirme sistemi manyetik indüksiyon adlı fiziksel olguyu temel alır. Bu sistemin başlıca özelliği enerjinin doğrudan üreteçten tencereye aktarılmasıdır.

Avantajlar: Elektrikli ocaklar ile karşılaştırıldığında, indüksiyonlu ocaklar: Daha güvenli: cam yüzeyde ısı düşüktür. Daha hızlı: besinleri ısıtma süresi daha kısadır. Daha kesin: ocak verdiğiniz komutları derhal yerine getirir. Daha verimli: seçilen enerjinin %90'ı ısıya dönüştürülür. Ayrıca, tencereyi ocaktan kaldırdıktan sonra ısı derhal kesilir ve boşuna enerji dağılımı olmaz.

PİŞİRME KAPLARININ KULLANIMI

- Pişirme kapları

Sadece bu işaretlerin olduğu tencereleri kullanın.

Önemli:

Ocak yüzeyinde kalıcı hasar olmaması için asistanın önerdiği tipte kapları kullanmayın:

Tabanı tamamen düz olmayan kaplar. Emaye tabanlı metal kaplar. - Yüzeyin çizilmesini önlemek için tabanı pürüzlü kaplar. - Ocağın kontrol panelinin yüzeyine sıcak tencere veya tava koymayın. Tabanları kısmen ferromanyetik malzemeden yapıldığından, indüksiyona uygun olan tencerelerin tamamı verimli şekilde çalışmaz!! Tencere ve tavalari satın alırken aşağıdakileri kontrol edin: Tabanı tamamen ferromanyetik malzemeden olmalıdır. Aksi halde ısı aktarımının verimi düşer ve ısı eşit şekilde aktarılmaz, dolayısıyla tavanın/tencerenin yüzeyinin sıcaklığı pişirmeye uygun olmaz.

• Tabanı alüminyum içermez: Tencere veya tava ısınmaz ve indüktörler tarafından algılanmayabilir.

Tabanı düz değil veya yüzeyi pürüzlü. - İndüktör ile tencere veya tava arasındaki temas yüzeyi azalır, bu nedenle de verim düşer ve pişirme deneyimi kötü bir hal alır.

Kullanılan kaplar

Bir mıknatıs kullanarak tencere malzemesinin manyetik olup olmadığını kontrol edebilirsiniz. Manyetik değilse, tencere ısınma işlemi için uygun değildir. Bu durumda yukarıdaki paragrafta verilen talimatlar da geçerlidir.

Tavsiye edilen tencere taban çapı

ÖNEMLİ: Tencereler doğru boyutta değilse, pişirme bölümleri çalışmaz. Her bölümde kullanılacak en küçük tencere çapını görmek için bu kılavuzun görsellerin olduğu kısmına başvurun.

Enerji tasarrufu

Taban çapı pişirme bölümüyle aynı olan kap ve tencereleri kullanın. Yalnızca düz tabanlı tencere ve tavalari kullanın. - Pişirme esnasında kapakları tencerelerin üzerinde tutun. Pişirme süresini azaltmak için sebze, patates vs. gibi besinleri az miktarda suyla pişirin. Enerji kullanımını ve pişirme süresini daha da azaltmak için düdüklü tencere kullanın. Tencereleri ocağın üzerindeki pişirme bölümlerinin ortasına yerleştirin.

ASPİRATÖRÜN KULLANILMASI

Aspiratör sistemi, havayı dışarı atan veya filtre ederek içeride dolaştıran model olarak kullanılabilir.

Gerek filtrelemeli, gerekse havayı dışarı atan farklı kurulumlar yapabilmek amacıyla mevcut kitlere göz atmak için www.elica.com ve www.shop.elica.com sitelerini ziyaret edin.

- Havayı dışarı atan aspiratör modeli:

Buharlar bir dizi boru (ayrıca satın alınır) aracılığıyla dışarıya atılır. Ürünü, hava çıkışıyla (rakor flanşı) aynı

Çapta olan borulara ve duvar tahliye deliklerine bağlayın. Borular ve boyutlar hakkında daha çok bilgi almak için, havayı dışarı atan aspiratör modelin kurulum kitapçığında aksesuarla ilgili sayfaya bakın. Çapı daha küçük olan boruların ve duvar tahliye deliklerinin kullanılması hava çekme performansında düşüşe ve gürültüde çok fazla artışa yol açacaktır. Bu nedenle bu konuda hiçbir sorumluluk kabul edilmez.

En üst düzeyde hava çekme verimi elde etmek için: • Doğrusal olarak boru güzergahının en çok 7 metre uzunluğunda olması tavsiye edilir. • Toplamda doğrusal olarak en çok 7 metrelik güzergah boyunca en fazla iki adet 90° dönüş olması tavsiye edilir. • Kanal kesitinde çok büyük değişikliklerden kaçının, daima Ø 150 mm (veya 222 x 89 mm'lik dikdörtgen) kesitleri tercih edin.

Filtreleme Yapan Model:

Çekilen hava yeniden odaya gönderilmeden önce özel yağ filtreleri ile koku filtresinden süzülür. Ürün, hava çıkışı mobilya ayağının ön kısmında olduğu standart kurulum için gereken her şeyle birlikte temin edilir. Ürün bir takım koku filtresiyle donatılmıştır. Daha fazla bilgi almak için, filtreleme yapan modelin aksesuarlarıyla ilgili sayfaya bakın (bu kılavuzda gösterilen kısımda).

3. ÇALIŞTIRMA

KONTROL PANELİ

T. Fonksiyon

1 Ocak/Ocak aspiratörü ON/OFF 2 Pişirme bölümü/seçimi / Pişirme bölgesi göstergesi 3 Pişirme güç seviyesini ve aspiratör hızını (gücünü) artırma/azaltma

	Pișirme căș seviyesinin ve aspirator și Hazardin (gucūnun) gürüntülemesi
4	"STAND ALONE" (BAGIMSIZ ÇALIŞMA) Sayacınin etkinlestirilmesi
	Gösterge: "STAND ALONE" (BAGIMSIZ ÇALIŞMA) Sayaci / Pișirme böümleri sayacı
5	"STAND ALONE" (BAGIMSIZ ÇALIŞMA) Sayaci / Pișirme böümleri sayacı süresinin artırlmasi/azaltilmasi
6	Pișirme Böümleri Sayacınin etkinlestirilmesi
	Pișirme Böümleri Sayaci etkin goştergesi
7	Automatic Heat Up (Otomatik Isitma) Öziliğinin etkinlestirilmesi.
8	Temperature Manager (Warming Function) (Sicaklik Yöneticisi (Isitma Fonksiyonu)) Öziliğini etkinlestirme
9	Duraklatma
10	Tuş kılıdi
11	Aspirator etkin goştergesi
	Filtre Doğunluk Göstergesinin Etkinlestirilmesi
12	Aspiratorün/seçilmesi/etkinlestirilmesi
	Aspirator goştergesi
	Karbon/seramik filtrne - Yaq滤resi doğunluk goştergesi
13	Filtrelerin Doğunluğunu Sifirlama
14	Aspiratorün otomatik calişmasinin etkinlestirilmesi

BAŞLAMADAN ÖNCE BİLİNMESİ GEREKENLER

Bu ocağın tüm fonksiyonları en sıkı güvenlik standartlarına uygun olacak şekilde tasarlanmıştır. Bu nedenle:

• Ocağın üzerinde tencere bulunmadığında veya kaplar yanlış şekilde yerleştirildiğinde bazı fonksiyonlar çalışmayabilir veya otomatik olarak kapanmaz.
• Farklı durumlarda, seçilen fonksiyon verilmeyen başka bir ayarı gerektirdiğinde, etkin olan fonksiyonlar birkaç saniye sonra otomatik olarak durdurulur (örneğin: "Pişirme bölümünü seç", "Çalışma derecesi", "Lock (Kilit) Fonksiyonu" veya "Timer (Zaman Sayacı)" talimat olmadan "Ocağı çalıştır").

Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

Dikkat! Uzun süreli kullanımlarda (örneğin) pişirme bölümü soğuma aşamasında olduğundan hemen sönmeyebilir; bu

sürecin gerçekleştiğine dair bölümlerin ekranında H sembolü görüntülenir. Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

PİŞİRME BÖLÜMÜ EKRANI

Pişirme alanlarının ekranlarında aşağıdaki bilgiler belirtilir:

Fonksiyon	Değer
Pisirme böllumü açık	0
Power Level (Güç Seviyesi)	1...9-P
Residual Heat Indicator (Kalan Isi Göstergesi)	H
Pot Detector (Tencere Detektörü)	U
Temperature Manager (Sıçakkı Yöneticisi) fonksiyonu etkin	U
Duraklatma Fonksiyonu	II
Automatic Heat UP (Otomatik Isitma) Fonksiyonu	A

OCAĞIN ÖZELLİKLERİ

Safe Activation (Kendi Kendine Çalışma)

Ürün yalnızca pişirme bölümlerinin üzerinde tencere olduğunda etkinleşir: tencere yokken veya kaldırıldığında ısıtma işlemi başlamaz veya durdurulur.

- Pot Detector (Tencere Dedektörü)

Bu ürün pişirme bölümlerinde tencere bulunup bulunmadığını otomatik olarak algılar.

Safety Shut Down (Emniyetli Kapatma)

Güvenlikle ilgili nedenlerden ötürü pişirme bölümlerinin her birinin ayarlanan güç seviyesine göre bir azami çalışma süresi vardır.

Residual Heat Indicator (Kalan Isı Göstergesi)

Pişirme bölümlerinden biri veya birkaçı kapatıldığında, kalan ısı durumu ilgili bölüm göstergesinde özel bir sinyalle H simgesi kullanılarak bildirilir.

OCAĞIN KULLANILMASI

Not: Herhangi bir fonksiyonu etkinleştirmek için önce istenilen bölümün açılması gerekir.

- Açma

Ocak/Aspiratör ON/OFF (AÇMA/KAPAMA) (1) tuşuna basın (hafifçe dokunun): ① sembolü yanar; Basmaya devam ettiğinizde: Mevcut fonksiyonların tümü kısa bir süreliğine görünür hale gelir, ardından yalnızca temel olanlar etkin halde kalır. Diğerleri kullanılabilir ve cihazın kullanımı sırasında daha sonra etkin hale getirilebilir.

ÖNEMLİ: Var olan fonksiyonların tümü tam güçte ışıkla yanar, ışık şiddeti yalnızca etkinleştirildiklerinde artar.

Not: Bu fonksiyon diğerlerine göre önceliklidir.

- Pişirme bölümleri seçimi

İstediğiniz pişirme bölümüne karşılık gelen Seçim/Gösterge (2) alanına hafifçe dokunun (basın).

Güç Seviyesi

Ocak, 9 güç seviyesiyle donatılmıştır. Parmağınızla Seçim çubuğuna (3) hafifçe dokunun ve kaydırın:

Güç seviyesini artırmak istiyorsanız, sağa kaydırın.

Güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Ayarlanan güç seviyesi Seçim/Gösterge (2) alanında görüntülenir.

Power Booster (Takviye Güç)

Bu ürün, 5 dakika etkin kalan (seviyesinin dışında) ek bir güç seviyesiyle donatılmıştır; bu süre dolduktan sonra güç daha önce ayarlanan seviyeye döner.

Parmağınızla Seçim çubuğu (3) alanına hafifçe dokunup (seviyesini gelecek şekilde) alan boyunca kaydırın; böylece Takviye Güç etkinleştirilir.

Takviye Güç seviyesi, Seçim/Gösterge (2) alanında sembolüyle görüntülenir.

Pişirme Bölümleri Zaman Sayacı

Pişirme Bölümleri Zaman Sayacı, her bir pişirme bölümü için aynı anda da ayarlanabilen bir geri sayım sayacıdır. Ayarlanan süre dolduğunda pişirme bölümleri otomatik olarak kapanır ve kullanıcı özel bir sesli sinyalle ikaz edilir.

Pişirme Bölümü Zaman Sayacı fonksiyonunun etkinleştirilmesi

• Seçim/Gösterge (2) alanına (sıfırdan farklı Güç seviyesi) hafifçe dokunun (basın)

Pişirme bölümüyle ilgili (6) öğesine basın

• (5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) öğesinde görüntülenir, bu ayar sırasında L sembolü (6) yanıp söner.

Not: Pişirme Bölümü Zaman Sayacının başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin.

Not: (6) öğesine yeniden uzun süre bastığınızda Pişirme Bölümü Zaman Sayacı sıfırlanır.

Dilerseniz, aynı işlemi birden çok bölüm için tekrarlayın:

Her pişirme bölümü için farklı bir Zaman Sayacı ayarlanabilir; göstergede (4) o anda seçili pişirme bölümünün geri sayım aracı görüntülenir; hiçbir bölüm seçili değilse, Gösterge (4) öğesinde STAND-ALONE Sayacı geri sayım aracı görüntülenir. Geri sayım görüntüleme şekli, STAND-ALONE sayacı ile aynıdır (bu kılavuzun WEB versiyonunda bulunan STAND ALONE Sayacı paragrafına bakın).

Zaman sayacı geri sayımı tamamladığında, bir sesli sinyal verilir ve pişirme bölümü kapanır.

Zaman sayacını kapatmak için:

• Pişirme bölümünü (2) seçin

Zaman Sayacı süresini 0.00 olarak ayarlamak için — + (5) öğesini kullanın.

Power Limitation (Güç Sınırlaması)

Power Limitation (Güç Sınırlaması) fonksiyonu, ocağın toplam çektiği gücün ayarlanan azami seviyeyi aşmayacağı şekilde; tüm etkin pişirme bölümlerinin çektiği gücü ve çekilen azami akımı sınırlandırarak ürünün çalışma şeklinin ayarlanmasına olanak tanır.

Not: Ayarlama işlemi ocak kapalıyken, ① ON/OFF (AÇMA/KAPAMA) (1) tuşuna basılmadan, ocağın elektrik şebekesine ilk bağlandığı veya daha sonra yeniden bağlandığı anda, izleyen 2 dakika içinde yapılmalıdır.

Power Limitation (Güç Sınırlaması) fonksiyonunu ayarlamak için:

(A) düğmesine basın (ürün besleşince ilk 2 dakikasında yanıp söner). (A) tuşunu basılı tutmaya devam ederek, pişirme bölümlerinin Seçim/Gösterge (2) alanlarının her seferinde biri olmak üzere sol ön bölgeden (FL) başlayarak tümünü seçin veya yönünü tersine çevirin, her basışınızda kısa bir sesli sinyal duyulur; tüm Gösterge (2) öğelerine basıldığında tuş bırakılabilir:

Bu noktada Sol arka bölge (RL) göstergesinde (2) ve simgeleri değişmeli normal görüntülenerek ayarlamanın yapılabileceğini bildirir.

Gösterge (RL-2) seçin, ardından Göstergede ve simgeleri görülene kadar Seçim çubuğunda (3) kaydırma yapın.

Göstergede (FL-2) tablodaki değerle birlikte geçerli ayar görüntülenir:

görüntülenendehyer	Güç (Kw)
0	7,4 Kw (varsayınan ayar)
1	4,5 Kw
2	3,1 Kw

Power Limitation (Güç Sınırlaması) fonksiyonunun ayarını değiştirmek için:

• Göstergeye (FL-2) basın, ardından yeni ayarı yapmak için
• Seçim Çubuğu (3)

üzerinde kaydırma yapın. Yapılan seçimi kaydetmek için

① AÇMA/KAPAMA tuşunu (1) 2 saniye basılı tutun; ayarın yapıldığını bildirmek için uzun süreli bir sesli sinyal duyulur.

Tuş Kilidi, ayarlanmış fonksiyonlar etkin halde bırakarak, kazara kurcalanmalarını önlemek için ocağın ayarlarının kilitlenmesine olanak tanır.

Etkinleştirme:

• sembolüne (10) basın. Devre dışı bırakmak için işlemi tekrarlayın.

Not: Key Lock (Tuş Kilidi) etkinken herhangi başka bir

Fonksiyona basılırsa sembolü yanıp sönerek bu fonksiyonun kullanımda olduğunu ve ocakta işlem yapılabilmesi için devre dışı bırakılması gerektiğini bildirir.

Automatic Heat Up (Otomatik Isıtma)

Automatic Heat Up (Otomatik Isıtma) fonksiyonu ayarlanan güç değerine en hızlı şekilde ulaşılmasını sağlar; bu fonksiyonla çok daha hızlı ancak yiyecekleri yakma riski olmadan pişirme yapabilirsiniz çünkü sıcaklık ayarlanan değeri geçmez. Bu fonksiyon 1 ile 9 arasındaki güç seviyeleri için kullanılabilir.

Etkinleştirme:

• Açık pişirme bölgesinde (7) öğesine basın; Göstergede (2) pişirme bölümünde ayarlanan güçle değişmeli olarak yanıp sönen "R" sembolü görülür.

Pişirme bölümünün güç seviyesi artırıldığında: Automatic Heat Up (Otomatik Isıtma) fonksiyonu yeni sıcaklık ayarıyla etkin kalır.

Pişirme bölümünün güç seviyesi azaltıldığında: Automatic Heat Up (Otomatik Isıtma) fonksiyonu devre dışı kalır.

Not: Aynı anda başka bir pişirme bölümü de seçilirse, (7) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

Duraklatma

Duraklatma fonksiyonu, pişirme gücünü sıfıra getirerek ocakta etkin olan tüm fonksiyonları beklemeye alır.

Etkinleştirme:

• (9) öğesine basın; simgesi göstergede (2) yanıp söner halde görüntülenir. Fonksiyonu devre dışı bırakmak için: (9) öğesine basın; Seçim çubuğu (3) yanar.
• Fonksiyonu devre dışı bırakmak için Seçim Çubuğuna (3) basın/üzerinde kaydırın.

Not: Devre dışı bırakıldığında ocak duraklama öncesindeki duruma geri döner ve daha önce yapılan ayarlarla çalışmaya devam eder.

Not: 10 dakika sonra Duraklatma Fonksiyonu devre dışı kalmazsa, ocak kendiliğinden kapanır.

Not: Duraklatma Fonksiyonu aspiratör üzerinde etkili değildir.

- "STAND ALONE" Zaman Sayacı

Zaman Sayacı fonksiyonu, pişirme bölmelerinden (ve aspiratör bölümünden) bağımsız bir geri sayım aracıdır.

Zaman Sayacı, Bölüm/Gösterge (4) ögesine basıldığında etkinleştirilir.

• (5) sembollerini kullanarak Zaman Sayacının süresini ayarlayabilirsiniz; bu süre Bölüm/Gösterge (4) ögesinde görüntülenir.

Not: Geri sayımın başlaması için başka hiçbir kumandaya basmadan 10 saniye bekleyin.

Zaman Sayacı en çok 1 (saat) ve 59 (dak.) süreye kadar ayarlanabilir. Bölüm/Gösterge (4) ögesinde kalan süre görüntülenir. Geri sayım tamamlandığında bir sesli sinyal verilir.

Not: Geri sayım 10 dakikanın altına indiğinde, zaman sayacında yalnızca ilk rakam görüntülenir.

Görtuntenen deger	Kalan sure
135	1 staat, 35 dak
7.35	1 dak, 35 sn.

Zaman sayacını kapatmak için:

Bölüm/Gösterge (4) ögesini seçin, Zaman Sayacı süresini Sıfır 0.00 olarak ayarlamak için - + (5) ögesini kullanın.

- Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu))

Temperature Manager (Sıcaklık Yöneticisi), optimize edilen bir seviyede ısının sabit sıcaklıkta tutulmasına olanak tanıyan bir kontrol fonksiyonudur; bu fonksiyon, pişmiş yiyecekleri sıcak tutmak açısından idealdir.

Temperature Manager (Sıcaklık Yöneticisi) fonksiyonu tuşuna (8) ilk defa basıldığında etkinleşir.

Temperature Manager (Sıcaklık Yöneticisinin) çalışmakta olduğu bölüm göstergesinde (2) sembolü görüntülenir.

Not: Aynı anda başka bir pişirme bölümü de seçilirse, (8) simgesi düşük ışık şiddetiyle yanar ve böylece bu bölüm için de fonksiyon etkinleştirilebilir; ancak fonksiyon, Göstergede (2) bildirildiği gibi, daha önce ayarlı olduğu bölümde etkin kalır.

Devreyi açmak ve kapatmak için 3 (8) öğesine

tekrar basın; bunun Göstergede (2) görüntülenen seviye "ö" öğesine gelene kadar yapılması gerekir.

Not: Temperature Manager (Warming Function) (Sıcaklık Yöneticisi (Isıtma Fonksiyonu)) özelliğinin çalıştığı birden çok bölüm varsa, önce Seçim (2) fonksiyonunu kullanarak istediğiniz bölümü seçin. Bu fonksiyonu Seçim Çubuğunu

(3) kullanarak Güç Seviyesini Öğesine getirerek de devreden çıkarabilirsiniz.

ASPİRATÖRÜN KULLANILMASI

• Aspiratör sisteminin açılması:
• "Açma" bölümünde "ocağın kullanılması" kısmında belirtildiği gibi ocağı açın.
• Aspiratör hızı (gücü):

Aspiratör 1 ile 4 arasında olmak üzere 4 hız (güç) seviyesiyle donatılmıştır.

Parmaklarınızı Seçim çubuğu (3) boyunca kaydırın: Güç seviyesini artırmak istiyorsanız, sağa kaydırın; güç seviyesini azaltmak istiyorsanız, sola kaydırın.

Not: Ayarlanan güç seviyesi Seçim/Gösterge (12) alanında görüntülenir.

Power Booster (Takviye Güç)

Aspiratör, Power Booster (Takviye Güç) adı verilen ilave 1 emiş seviyesiyle donatılmıştır. Bu zaman ayarlıdır ve 5 dakika süresivardır.

Bunu seçmek için parmaklarınızı Seçim çubuğunu (3)

boyunca (seviyesini geçene kadar) kaydırın. Bu simgesi yanıp söner halde görüntülenir.

Not: Zaman ayarlı süre dolduğunda, güç daha önce ayarlanan seviyeye döner.

- Otomatik çalışma

Davlumbaz, pişirme bölümlerinde kullanılan en yüksek pişirme seviyesine göre aspiratör kapasitesini ayarlayarak, en uygun hızda çalışır.

Pişirme bölümleri kapatıldığında, davlumbaz kalan buharları ve kokuları çekecek şekilde aspiratör hızını kademeli olarak azaltarak ayarlar.

Bu fonksiyonu devreye almak için:

(A) (14) öğesine basın.

Devre dışı bırakmak için aynı işlemi tekrarlayın.

Not: Otomatik çalışma sırasında Seçim çubuğundan (3)

hız 1 ile 4 arasında seçilirse, otomatik çalışma kesilir. Bunun yerine Power Booster (Takviye Güç) özelliği seçilirse, zaman ayarı dolduğunda otomatik çalışmaya geri döner, bu süre zarfında (A) sembolü yanıp söner halde kalır.

Not: Otomatik çalışma etkinken ocak kapatılması halinde aspiratör kademeli olarak otomatik şekilde kapanır.

- Filtrelerin doygunluk göstergesi

Filtrelere bakım yapılması gerektiğinde bu durum davlumbaz tarafından bildirilir:

Karbon/seramik koku filtreleri Filtre (13) öğesi yanar

Yağ filtresi Filtre (13) öğesi yanar ve yanıp söner

Not: Bu fonksiyon varsayılan olarak devre dışıdır (nasıl etkinleştirileceğini öğrenmek için "Filtrelerin doygunluk göstergesinin etkinleştirilmesi" paragrafına bakın)

- Filtrelerin doygunluk durumunun sıfırlanması

Filtrelerde (yağ ve/veya karbon/seramik) bakım yaptıktan sonra Filtre (13) öğesine uzun süre basın; bu öğe sönerek, gösterge sayacı yeniden başlatır.

- Filtrelerin doygunluk göstergesinin etkinleştirilmesi

Not: Bu gösterge normalde etkin değildir.

Etkinleştirmek için aşağıdaki gibi hareket edin:

• ① öğesini kullanarak aspiratörü ocağa bağlayın.
• Aspiratör motoru ve pişirme bölümleri kapalı durumdayken Seçim bölümü (12) öğesine basın
• HOOD (11) öğesini Göstergede (12) F ve harfleri değişmeli olarak yanıp sönene kadar basılı tutun.

F = Karbon/seramik koku filtreleri. B = Yağ filtresi.

KARBON/SERAMİK KOKU FİLTRELERİ

·Harfi görüntülendiğinde Gösterge (12) öğesine basın, FİLTRE (13) öğesine basın, ışık sabit yanar. Karbon/seramik koku filtresi göstergesinin etkinleştirilmesini onaylamak için HOOD (11) öğesine yeniden uzun süre basın.

YAĞ FİLTRESİ

• Harfi gördüğünüzde Gösterge (12) öğesine basın. FİLTRE (13) öğesine basın, ışık yanıp söner.
• Yağ filtresi göstergesinin etkinleştirilmesini onaylamak için HOOd (11) öğesine yeniden uzun süre basın.

GÜÇ TABLOSU

Güç seviyesi		Işlem tipl	Kullanı (deneyime ve pişirme alkıkanlıklarına güre)
Maks Güç	8.9	Hüzı ıstma	Su varken veya pişirme siviları Higginsı sitirken yemeşgün sicalsı,) kisa surede Higginsı kaynama sicalsı,) getirme
	8.9	Küzartma - Kaynatma	Kavurma, pişirmeyi bestehtima, donmuz ürünleri kizartma, hizlica kaynatma
Yüksek Güç	7.8	Kavurma - soteleme - kaynatma - uzgara	Soteleme, iyice kaynar halde tutma, pişirme ve uzgara yapma (kisa sureli, 5-10 dakika)
	6.7	Küzartma - pişirme - kaynatma - soteleme - uzgara	Soteleme, hafif kaynar halde tutma, pişirme ve uzgara yapma (orta sureli, 10-20 dakika), aksesuarlara on istma yapma
Orta Güç	8.5	Pişirme - kizartma - soteleme - uzgara	Kisk atete pişirme, hafif kaynar halde tutma, pişirme (uzun sureli), makarna yumuşatma
	3.9	Pişirme - kaynatma - kivaml)—tirma - kari)—tirma	Yaninda sivilarla (örneğin, su, Şarap, et suyu, yüz) uzun sureli pişirme (pirinç, marmelat, rosto, balık), makarna yumuşatma
	2.3	Pişirme - kaynatma - kivaml)—tirma - kari)—tirma	Yaninda sivilarla (örneğin, su, Şarap, et suyu, yüz) uzun sureli pişirme (bir litreten altindaki hacimler: pirinç, marmelat, rosto, balık)
Alçak Güç	1.2	Eritme - buz"—zme - sıçak tutma - kari)—tirma	Tereyağı eritme, hafı脘 Çikolata eritme,;kılık ebatı ürünlerin buzunu"—zme
	7	Eritme - buz"—zme - sıçak tutma - kari)—tirma	Yeni pişirilmı az porsiyonlu yiyeçekleri sicals tutma vya tabak cana)—sicals tutma ve rizotto yumuşatma
OFF (KAPALI)	0	Destek—youzieyi	Oçak beklemede vya sondereğme (H-L-O ile belirtilen pişirme sonunda ışı kalma olas)—i)

4. BAKIM

Dikkat! Herhangi bir temizlik veya bakım işlemi yapmadan önce, pişirme bölümlerinin kapalı olduğunu ve ısı göstergesinin söndüğünü kontrol edin.

Ürünün bakımını yapmak için, kurulumun sonunda bu işaretin yer aldığı görsellere bakın.

OCAK BAKIMI

• İndüksiyonlu ocağın temizlenmesi

Ocak her kullanımdan sonra temizlenmelidir.

Önemli:

• Aşındırıcı sünger ve bulaşık teli kullanmayın. Zamanla cam yüzeyin yıpranmasına neden olabilir.
• Fırın spreyi veya leke çıkarıcı gibi aşındırıcı kimyasal deterjan kullanmayın.
• BUHARLI TEMİZLEYİCİ KULLANMAYIN!!!

Her kullanımdan sonra ocağın soğumasını bekleyip yemek artıklarından kalan leke ve kiri temizleyin. Şeker ve şekerli gıda kalıntıları ocak için zararlıdır ve derhal silinmelidir. Tuz, şeker ve toz cam yüzeyin çizilmesine neden olabilir. Ocağı temizlerken yumuşak bez, mikrofiber kağıt havlu veya özel temizleme ürünleri kullanın (Üreticinin verdiği talimatlara uygun hareket edin).

Sıvı toplama haznesinin temizlenmesi:

Tencerelerden kazara bol miktarda sıvı taşarsa, en üst düzeyde hijyen güvenliği sağlayacak şekilde her türlü artığı giderebilmek için ürünün alt kısmında bulunan tahliye vanasını açarak müdahale edebilirsiniz.

Tam ve derinlemesine temizlik yapmak için alt hazneyi tamamen çıkarın.

Metal ızgaranın temizlenmesi:

Oksitlenme olgularını önlemek için ızgara sıcak su ve nötr deterjan kullanılarak elde yıkanmalı, iyice kurutulmalıdır.

ASPİRATÖRÜN BAKIMI

• Aspiratörün temizlenmesi:

Temizlik işlemi için YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullanın.

TEMİZLİK için TAKIMLARI VEYA ALETLERİ KULLANMAYIN!

Aşındırıcılar içeren ürünleri kullanmaktan kaçının. ALKOL KULLANMAYIN!

A Yağ filtresinin bakımı:

Pişirme işleminden çıkan yağ parçacıklarını tutar.

Ayda bir kez (veya filtre doygunluk göstergesi sistemi böyle bir ihtiyaç olduğunu bildirdiğinde) aşındırıcı olmayan deterjanlarla elde veya düşük sıcaklıkta ve kısa programda bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde yıkama yaparken yağ giderici metal filtrede renk değişikliği görülebilir ancak filtreleme özelliklerinde kesinlikle değişiklik olmaz.

Aktif karbon - Seramik filtrenin bakımı (Filtreleme yapan modelde):

Pişirme işleminden kaynaklı istenmeyen kokuları giderir. Ürün bir takım koku filtresiyle donatılmıştır.

Koku filtreleri, yağ filtresinin düzenli temizliğine ve mutfak tipine bağlı olarak daha uzun veya daha kısa süreli kullanımdan sonra doygun hale gelebilir. Koku filtrelerinin her 2/3 ayda bir önceden 200°C sıcaklığa kadar ısıtılmış fırında 45 dakika tutularak işlem yenilemelerinin yapılması gerekir. Doğru şekilde yenileme yapılması halinde filtreleme verimi 5 yıl boyunca değişmeden kalır.

Dikkat! Filtreleri fırının tabanına koymayın, bunun yerine bir fırın tepsisine koyun ve orta yüksekliğe yerleştirin.

5. SERVİS

ARIZA ARAMA TABLOSU

Bilgi kodu	Açıklama	Olası nedeni	Çözümü
Eşç	Komut böümü)yüksek,isidandolayı kapanıyor	Elektronik aksamin icç sicutkıçok yüksek	Yeniden kullanmadan oncesetkıć ocağıninosogumasınibekleyin
Eşç	Doğru olmayan kap	Manyetak Özellikler kaybedilmalık	Tencereyet kalırın
Eşç	Kullanı arayüz ile indüksiyonmodülüarasinda ileişim sorunlari var	Modülle elektrik akimi gelmiyor;güç kablosu.Doğru bağlanmamışveya kusurlu	Ocağ Elektrik Şebekesindenayirin ve bağlantıyıkontrol edin
Tüm/DDer hata bildirimlerinde	Teknik servisle ileşimeGPCIN vehana Kodunu bildirin

TEKNİK SERVİS

Teknik Servisle iletişime geçmeden önce

1. "Arıza Arama" bölümünde yer alan maddelere göre karşılaştığınız sorunu kendi kendinize giderip gideremeyeceğinize bakın.
2. Sorunun giderildiğinden emin olmak için ocağı kapatıp, yeniden açın.

Bu kontrolleri yapmanıza karşın sorun devam ederse, size en yakın Teknik Servisle iletişime geçin.
