| Typ produktu | Indukčná varná doska s integrovaným digestorom |
| Značka | ELICA |
| Model | NIKOLATESLA PRIME S+ |
| Počet varných zón | 4 zóny: vľavo vpredu, vpravo vpredu, vľavo vzadu, vpravo vzadu |
| Úrovne výkonu | 9 úrovní (1-9) + Power Booster (P) |
| Maximálny celkový výkon | 7,4 kW (nastaviteľný pomocou Power Limitation: 7,4 kW, 4,5 kW, 3,1 kW) |
| Elektrické napájanie | 230 V ~ 50 Hz (trvalé pripojenie cez všepólový vypínač) |
| Funkcie varenia | Power Booster, Automatic Heat Up, Temperature Manager (udržiavanie teploty), Timer zón a nezávislý, Pause, Key Lock |
| Funkcie odsávania | 4 rýchlosti + Power Booster (5 min), automatická prevádzka, indikátor nasýtenia filtrov |
| Typ odsávania | Odsávacie (vonkajšie odvádzanie) alebo filtračné (vnútorný recirkulácia s uhlíkovými filtrami) |
| Bezpečnosť | Detekcia hrncov, automatické vypnutie, detská poistka (Key Lock), indikácia zvyškového tepla (H), ochrana proti prehriatiu |
| Ovládací panel | Dotykové ovládanie s digitálnym displejom |
| Kompatibilita hrncov | Ploché feromagnetické dná (priemer prispôsobený každej zóne) |
| Údržba varnej dosky | Čistenie po každom použití jemnou handričkou a špecifickým prípravkom, vyhýbajte sa abrazívnym prostriedkom a parným čističom |
| Údržba tukových filtrov | Mesačné čistenie ručne alebo v umývačke riadu (jemný cyklus, nízka teplota) |
| Údržba uhlíkových filtrov | Tepelná regenerácia každé 2-3 mesiace (200°C, 45 min) alebo výmena po 5 rokoch |
| Indikátor nasýtenia filtrov | Programovateľná kontrolka: tukový filter bliká, uhlíkový filter svieti |
| Power Limitation | Obmedzenie maximálneho výkonu (7,4 / 4,5 / 3,1 kW) nastaviteľné pri pripájaní |
| Kompatibilný s Window kit | Áno (voliteľné) na zastavenie odsávania pri zatvorenom okne |
| Bezpečnostné normy | EN/CEI 60335-1, EN/CEI 60335-2-6, EN/CEI 60335-2-31, EN/CEI 62233, EN 55014, atď. |
| Rozmery pre zabudovanie | Hrúbka pracovnej dosky 2-6 cm (inštalácia TOP) alebo 2,5-6 cm (FLUSH) |
| Hmotnosť | Neuvedené (odhad ~15 kg) |
Často kladené otázky - NIKOLATESLA PRIME S+ ELICA
Otázky používateľov k NIKOLATESLA PRIME S+ ELICA
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Indukčná varná doska vo formáte PDF zadarmo! Nájdite svoj návod NIKOLATESLA PRIME S+ - ELICA a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. NIKOLATESLA PRIME S+ značky ELICA.
NÁVOD NA OBSLUHU NIKOLATESLA PRIME S+ ELICA
Power Level (stupeň výkonu)
Poznámka: po uplynutí nastaveného času sa výkon vráti na predom nastavený stupeň.

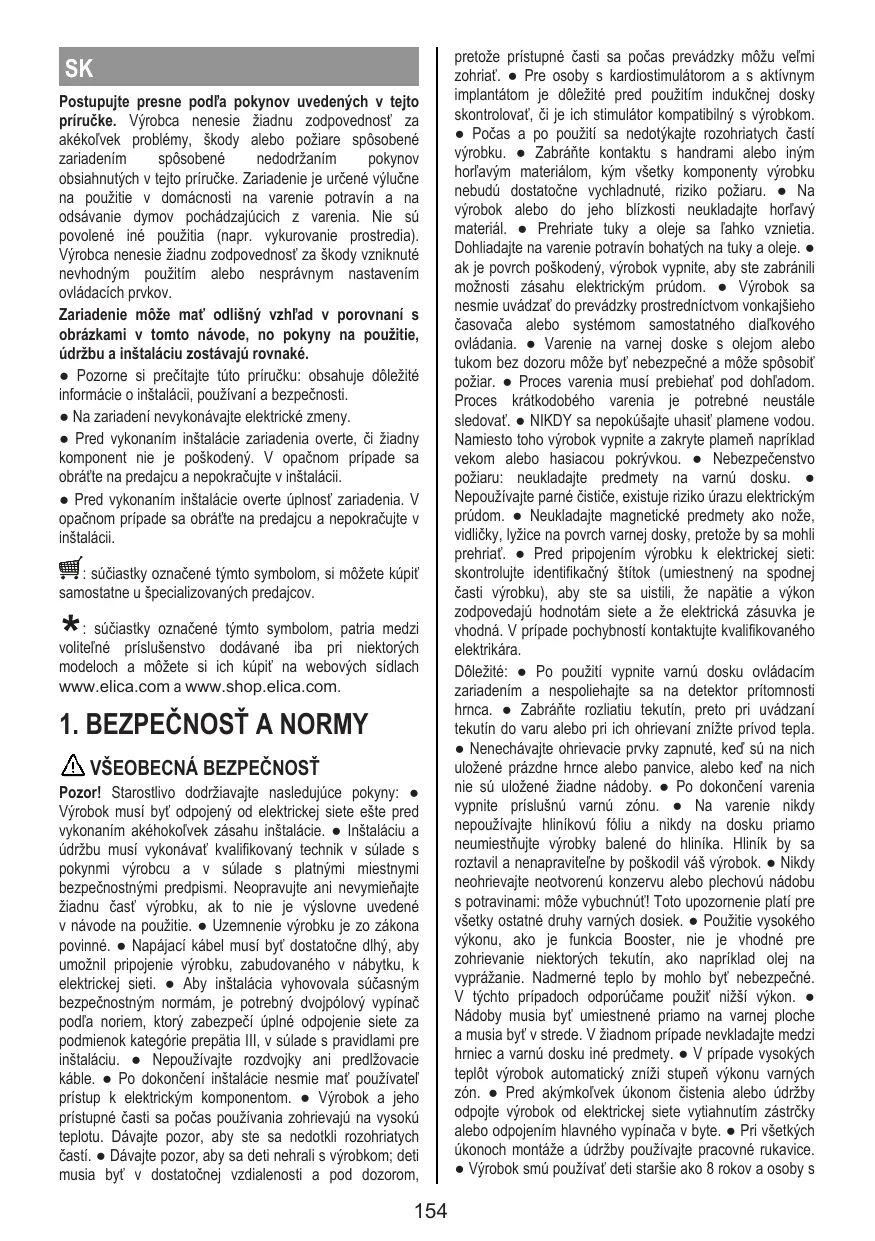

Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca nenesie žiadnu zodpovednosť za akékoľvek problémy, škody alebo požiare spôsobené zariadením, spôsobené nedodržaním pokynov obsiahnutých v tejto príručke. Zariadenie je určené výlučne na použitie v domácnosti na varenie potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné použitia (napr. vykurovanie prostredia). Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích prvkov.
Zariadenie môže mať odlišný vzhľad v porovnaní s obrázkami v tomto návode, no použitie, údržbu a inštaláciu dostávajú rovnaké.
- Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii, používaní a bezpečnosti.
- Na zariadení nevykonávajte elektrické zmeny.
- Pred vykonaním inštalácie zariadenia overte, či žiadny komponent nie je poškodený. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii. Pred vykonaním inštalácie overte úplnosť zariadenia. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.
Súčiastky označené týmto symbolom si môžete kúpiť oddelene u špecializovaných predajcov.
Súčiastky označené týmto symbolom patria medzi voliteľné príslušenstvo dodávané iba pri niektorých modeloch a môžete si ich kúpiť na webových stránkach www.elica.com a www.shop.elica.com.
1. BEZPEČNOSŤ A NORMY
VŠEOBECNÁ BEZPEČNOSŤ
Pozor! Starostlivo dodržiavajte nasledujúce pokyny: Výrobok musí byť odpojený od elektrickej siete ešte pred vykonaním akéhokoľvek zásahu inštalácie. Inštaláciu a údržbu musí vykonávať kvalifikovaný technik v súlade s pokynmi výrobcu a v súlade s platnými miestnymi bezpečnostnými predpismi. Neopravujte ani nevymieňajte žiadnu časť výrobku, ak to nie je výslovne uvedené v návode na použitie. Uzemnenie výrobku je zo zákona povinné. Napájací kábel musí byť dostatočne dlhý, aby umožnil pripojenie výrobku, zabudovaného v nábytku, k elektrickej sieti. Aby inštalácia vyhovovala súčasným bezpečnostným normám, je potrebný dvojpólový vypínač podľa noriem, ktorý zabezpečí úplné odpojenie siete za podmienok kategórie prepätia III, v súlade s pravidlami pre inštaláciu. Nepoužívajte rozdeľovače ani predlžovacie káble. Po dokončení inštalácie nesmie mať používateľ prístup k elektrickým komponentom. Výrobok a jeho prístupné časti sa počas používania zohrievajú na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli rozohriatych častí. Dávajte pozor, aby sa deti nehrali s výrobkom; deti musia byť v dostatočnej vzdialenosti a pod dozorom.
pretože prístupné časti sa počas prevádzky môžu veľmi zohriať. - Pre osoby s kardiostimulátorom a s aktívnym implantátom je dôležité pred použitím indukčnej dosky skontrolovať, či je ich stimulátor kompatibilný s výrobkom. - Počas a po použití sa nedotýkajte rozohriatych častí výrobku. - Zabráňte kontaktu s handrami alebo iným horľavým materiálom, kým všetky komponenty výrobku nebudú dostatočne vychladnuté, riziko požiaru. - Na výrobok alebo do jeho blízkosti neukladajte horľavý materiál. - Prehriate tuky a oleje sa ľahko vznietia. Dohliadajte na varenie potravín bohatých na tuky a oleje. - Ak je povrch poškodený, výrobok vypnite, aby ste zabránili možnosti zásahu elektrickým prúdom. - Výrobok sa nesmie uvádzať do prevádzky prostredníctvom vonkajšieho časovača alebo systémom samostatného diaľkového ovládania. - Varenie na varnej doske s olejom alebo tukom bez dozoru môže byť nebezpečné a môže spôsobiť požiar. - Proces varenia musí prebiehať pod dohľadom. Proces krátkodobého varenia je potrebné neustále sledovať. - NIKDY sa nepokúšajte uhasiť plameň vodou. Namiesto toho výrobok vypnite a zakryte plameň napríklad vekom alebo hasiacou prikrývkou. - Nebezpečenstvo požiaru: neukladajte predmety na varnú dosku. - Nepoužívajte parné čističe, existuje riziko úrazu elektrickým prúdom. - Neukladajte magnetické predmety ako nože, vidličky, lyžice na povrch varnej dosky, pretože by sa mohli prehriať. - Pred pripojením výrobku k elektrickej sieti: skontrolujte identifikačný štítok (umiestnený na spodnej časti výrobku), aby ste sa uistili, že napätie a výkon zodpovedajú hodnotám siete a že elektrická zásuvka je vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára.
Dôležité: • Po použití vypnite varnú dosku ovládacím zariadením a nespoliehajte sa na detektor prítomnosti hrnca. • Zabráňte rozliatiu tekutín, preto pri uvádzaní tekutín do varu alebo pri ich ohrievaní znížte prívod tepla. • Nenechávajte ohrievacie prvky zapnuté, keď sú na nich uložené prázdne hrnce alebo panvice, alebo keď na nich nie sú uložené žiadne nádoby. • Po dokončení varenia vypnite príslušnú varnú zónu. • Na varenie nikdy nepoužívajte hliníkovú fóliu a nikdy na dosku priamo neumiestňujte výrobky balené do hliníka. Hliník by sa roztavil a nenávratne by poškodil váš výrobok. • Nikdy neohrievajte neotvorenú konzervu alebo plechovú nádobu s potravinami: môžu vybuchnúť! Toto upozornenie platí pre všetky ostatné varné dosky. • Použitie vysokého výkonu, ak je funkcia Booster, nie je vhodné pre zohrievanie niektorých tekutín, ako napríklad olej na vyprážanie. Nadmerné teplo by mohlo byť nebezpečné. V týchto prípadoch odporúčame použiť nižší výkon. • Nádoby musia byť umiestnené priamo na varnej ploche a musia byť v strede. V žiadnom prípade nevkladajte medzi hrniec a varnú dosku iné predmety. • V prípade vysokých teplôt výrobok automaticky znižuje stupeň výkonu varných zón. • Pred akýmkoľvek úkonom čistenia alebo údržby odpojte výrobok od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača v byte. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Výrobok smú používať deti staršie ako 8 rokov a osoby s
obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, keď sú pod dozorom alebo keď im boli dané pokyny týkajúce sa bezpečného používania výrobku a tieto osoby pochopili nebezpečenstvá spojené s výrobkom. ● Deti musia byť pod dozorom, aby sa s výrobkom nehrali. ● Čistenie a údržbu nesmú vykonávať deti bez dozoru. ● V miestnosti musí byť zabezpečené dostatočné vetranie, keď sa výrobok používa súčasne s ďalšími spaľovacími zariadeniami na plyn alebo iné palivá. ● Výrobok sa musí ČASTO čistiť zvnútra, aj zvonku (ASPON RAZ DO MESIACA), v každom prípade sa riadte pokynmi uvedenými v návode na údržbu. ● Nedodržanie noriem na čistenie výrobku a výmeny a čistenia filtrov spôsobuje riziká požiarov. ● Varenie na spôsob flambovania je prísne zakázané. ● Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolať požiar, preto sa mu vždy vyhýbajte. ● Vyprážanie je nutné vykonávať pod dozorom, aby sa zabránilo zapáleniu prehriateho oleja. ● Pozor! Keď je varná doska v prevádzke, prístupné časti zariadenia sa môžu zohriať. ● Pozor! Výrobok nepripájajte k elektrickej sieti, kým inštalácia nebude úplne dokončená. ● Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. ● Nasatý vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. ● Výrobok nikdy nepoužívajte bez správne namontovanej mriežky! ● Na inštaláciu používajte iba upevňovacie skrutky vo výbave výrobku alebo ak nie sú vo výbave, kúpte si správny typ skrutiek. Používajte skrutky so správnou dĺžkou uvedenou v Návode na inštaláciu. ● Keď je tento výrobok a iné zariadenia napájané energiou, ktorá nie je elektrická, v prevádzke súčasne, záporný tlak v miestnosti nesmie presiahnuť 4 Pa (4×10 - 5 bar). ● Je dôležité uchovať tento návod, aby ste doň mohli kedykoľvek nahliadnuť. V prípade predaja, odstúpenia alebo sťahovania zaistite, aby zostal spoločne s výrobkom.
BEZPEČNOSŤ V PRÍPADE ELEKTRICKÉHO PRIPOJENIA
- Vyrobok odpojte od elektrickej siete. - Inštaláciu musí vykonať kvalifikovaný profesionál, ktorý pozná platné normy pre montáž a bezpečnosť. - Výrobca odmieta akúkoľvek zodpovednosť za škody spôsobené na osobách, zvieratách alebo veciach následkom nedodržania pokynov uvedených v tejto kapitole. - Napájací kábel musí byť dostatočne dlhý, aby sa umožnilo odstránenie varnej dosky z pracovnej plochy. - Uistite sa, že napätie uvedené na výrobnom štítku na spodnej strane výrobku zodpovedá hodnotám elektrickej siete bytu, kde bude namontovaný. - Nepoužívajte predlžovacie káble. - Uzemňovací elektrický kábel musí byť o 2 cm dlhší ako ostatné káble. - V prípade, že výrobok nie je vybavený napájacím káblom, použite jeden s prierezom vodiča minimálne 2,5 mm2 pre výkon až do 7200 wattov; zatiaľ čo u vyšších výkonov musí byť 4 mm2). - Kábel v žiadnom bode nesmie dosiahnuť teplotu o 50°C vyššiu ako je teplota prostredia.
- Výrobok je určený na trvalé pripojenie k elektrickej sieti, z tohto dôvodu vykonajte pripojenie k pevnej sieti cez dvojpólový spínač podľa normy, ktorý zabezpečuje úplné odpojenie siete za podmienok kategórie prepätia III a bude ľahko prístupný po montáži.
- Pozor! Prepojovací kábel musí vymeniť autorizovaný technický servis alebo osoba s podobnou kvalifikáciou.
- Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sieťový kábel správne namontovaný.
POWER LIMITATION: výrobok je vybavený funkciou obmedzenia výkonu Power Limitation, ktorá umožňuje nastaviť limit maximálnej hodnoty absorpcie (kW)
Nastavenie je potrebné vykonať vo fáze pripojenia výrobku k elektrickej sieti alebo pri opätovnom pripojení k elektrickej sieti (v priebehu nasledujúcich 2 minút). Stanovte rozmery ochrany elektrického zariadenia na základe zvolenej úrovne obmedzenia výkonu. Postupnosť nastavenia funkcie obmedzenia výkonu Power Limitation nájdete v tejto príručke v oddiele Prevádzka.
KIT WINDOWS: Výrobok je určený na použitie v spojení so súpravou okenného senzora Window (výrobca nedodáva). Ak je nainštalovaná súprava okenného senzora Window (iba v prípade, že sa používa režim ODSÁVANIA), odsávanie vzduchu sa deaktivuje vždy, keď senzor zistí, že okno v miestnosti, na ktorom je namontovaný, je zatvorené. Elektrické pripojenie súpravy k spotrebiču musí vykonať kvalifikovaný a špecializovaný technik. Súprava musí mať samostatnú certifikáciu v súlade s bezpečnostnými normami, ktoré sa vzťahujú na komponent a jeho použitie so spotrebičom. Montáž sa musí vykonať v súlade s platnými nariadeniami pre domáce spotrebiče. POZOR: káblové vedenie súpravy na pripojenie k výrobku musí byť súčasťou obvodu s certifikáciou pre bezpečné veľmi malé napätie (SELV). Výrobca tohto spotrebiča odmieta akúkoľvek zodpovednosť za prípadné problémy, škody alebo požiar spôsobené poruchami a/alebo problémami súvisiacimi s nesprávnou činnosťou a/alebo chybnou inštaláciou súpravy.
BEZPEČNOSŤ PRI INŠTALÁCII
- Inštaláciu, elektrickú aj mechanickú, musí vykonať špecializovaný pracovník.
- Pred začiatkom inštalácie: Po vybalení výrobku overte, či sa počas prepravy nepoškodil, a v prípade problémov sa skontaktujte s predajcom alebo so službou pomoci zákazníkom, až potom vykonajte inštaláciu; overte, či zakúpený výrobok má rozmery vhodné pre predvolenú zónu inštalácie; overte, či vnútri balenia nie je (z prepravných dôvodov) sprievodný materiál (napríklad obálky so skrutkami, záručné listy atď.), prípadne ho vyberte a uschovajte, ďalej overte, či v blízkosti zóny inštalácie je k dispozícii elektrická zásuvka.
- Príprava nábytku na vstávanie: Výrobok sa nemôže inštalovať nad chladiace zariadenia, umývačky riadu, kachle, pece, práčky a sušičky. Pred
vložením varnej dosky vykonajte všetky práce rezania nábytku a dôkladne odstráňte všetky triesky alebo zvyšky po pílení.
- Výrobok je navrhnutý tak, aby bol zabudovaný do pracovnej dosky s hrúbkou 2-6 cm v prípade inštalácie TOP; 2,5-6 cm v prípade inštalácie FLUSH.
Minimálna vzdialenosť medzi varnou doskou a stenou musí byť aspoň 5 cm od prednej strany, aspoň 4 cm na bokoch a aspoň 50 cm od horných skriniek.
POZN.: Navrhované vzdialenosti sú orientačné: pri navrhovaní priestorov je nutné dodržiavať pokyny výrobcu kuchyne.
- Pre optimalizáciu inštalácie filtračnej verzie sa odporúča vytvoriť puklinu v podstavci, kde sa môže namontovať mriežka. Dôležité: použite jednozložkové tesniace lepidlo (S), ktoré je odolné voči teplotám až do 250 °C; pred inštaláciou je nutné lepené povrchy dôkladne očistiť a odstrániť všetky látky, ktoré by mohli zhoršiť priľnavosť lepených povrchov (napr. separačné prostriedky, konzervačné prostriedky, tuky, oleje, prach, zvyšky starého lepidla atď.); lepidlo je potrebné rovnomerne naniesť po celom obvode rámu; po zlepení nechajte lepidlo schnúť asi 24 hodín.
- Pozor! Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobiť riziká elektrickej povahy.
- Poznámka: pre správnu inštaláciu výrobku sa odporúča opáskovať potrubia lepidlom, ktoré má nasledujúce vlastnosti: elastický film z mäkkého PVC, s lepidlom na báze akrylátu; ktoré vyhovuje norme DIN EN 60454; spomaľujúce plameň; vynikajúca odolnosť voči starnutiu; odolné voči výkyvom teploty; použiteľné pri nízkych teplotách.
LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI
Toto zariadenie je označené v zhode s európskou smernicou 2012/19/ES - UK SI 2013 Č. 3113 o odpade z elektrických a elektronických zariadení (OEEZ).
Zabezpečte, aby sa tento výrobok zlikvidoval správnym spôsobom. Používateľ prispieva k tomu, aby sa zabránilo potenciálnym negatívnym dôsledkom pre prostredie a zdravie. Symbol na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovať v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený.
NORMY
Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s týmito normami:
- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/
IEC 60335-2-31, EN/IEC 62233; Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.
ODPORÚČANIA PRI POUŽITÍ
Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Keď začínate variť, zapnite zariadenie na minimálnu rýchlosť, a nechajte ho zapnuté aj niekoľko minút po ukončení varenia. Rýchlosť zvýšte iba v prípade veľkého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrú účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrú účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.
2. POUŽITIE
POUŽITIE VARNEJ DOSKY
Systém indukčného varenia je založený na fyzikálnom jave magnetickej indukcie. Základnou charakteristikou tohto systému je priamy prenos energie z generátora do hrnca.
Aby sa zabránilo trvalému poškodeniu povrchu dosky, nepoužívajte:
- nádoby s nedokonale rovným dnom; kovové nádoby so smaltovaným dnom;
- nádoby s drsným podkladom, aby sa zabránilo poškrabaniu plochy varnej dosky;
- nikdy nekladte teplé hrnce a panvice na povrch ovládacieho panela varnej dosky.
- Nie všetky hrnce vhodné na indukciu sú účinné z toho dôvodu, že ich dná sú čiastočne zložené z feromagnetického materiálu!! Pri nákupe hrncov alebo panvíc skontrolujte, či:
- dno je výlučne iba z feromagnetického materiálu. V opačnom prípade sa zníži účinnosť prenosu tepla ako aj rovnomernosť tepla pri teplotách povrchu panvice/hrnca, ktoré nie sú vhodné na varenie.
Dno neobsahuje hliník: riad sa nezohrieva a možno ho nerozpoznávajú ani induktory.
Nerovné dná alebo dná s drsným povrchom. - Odoberajú kontaktnú plochu medzi induktorom a riadom, pričom znižujú účinnosť a kazia zážitok z varenia.
- Existujúce nádoby
Môžete skontrolovať, či materiál hrnca je magnetický použitím jednoduchého magnetu. Hrnce nie sú vhodné, ak nie sú magneticky zistiteľné. V takom prípade platia aj pokyny uvedené v predchádzajúcom odseku.
- Odporúčané priemery dna hrnca
DÔLEŽITÉ: ak hrnce nemajú správne rozmery, varné zóny sa nezapnú. Údaje o minimálnom priemere hrnca, ktorý sa má použiť na každej jednotlivej zóne, nájdete v ilustrovanej časti tohto návodu.
- Úspora energie
Používajte panvice a hrnce s priemerom dna rovným ako priemer varnej zóny. Používajte hrnce a panvice s rovnými dnami. - Kde je to možné, počas varenia udržiavajte pokrievku na hrncoch. Varte zeleninu, zemiaky atď. s malým množstvom vody, aby sa znížila doba varenia. Používajte tlakový hrniec, ďalej zníži spotrebu energie a dobu varenia. Hrniec umiestnite do stredu varnej zóny označenej na doske.
POUŽITIE ODSÁVAČA
Odsávací systém sa môže použiť v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.
Navštívte webové sídla www.elica.com a www.shop.elica.com, kde nájdete kompletnú sadu súprav, ktoré sú k dispozícii, aby ste mohli vykonať rôzne montáže filtračnej aj odsávacej verzie.
- Odsávacia verzia:
Pary sa odčerpávajú smerom von pomocou série rúrok (kupujú sa samostatne). Výrobok pripojte k rúrkam a
vypúšťacím otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia príruba). Viac informácií o rúrkach a ich veľkosti nájdete na stránke týkajúcej sa príslušenstva v návode na montáž - odsávacia verzia. Použitie rúrok a vypúšťacích otvorov na stene s menším priemerom spôsobí zníženie odsávacích výkonov a značné zvýšenie hlučnosti. Preto odmietame akúkoľvek zodpovednosť.
Aby ste dosiahli maximálnu účinnosť odsávania: Odporúča sa maximálna dĺžka lineárneho potrubia 7 metrov. Odporúča sa na celkovej dĺžke 7 lineárnych metrov použiť maximálne dve 90° kolená. Zabráňte drastickým zmenám priemeru potrubia, pričom vždy uprednostnite prierez rovnajúci sa 150 mm (alebo obdĺžnikový 222 x 89 mm).
- Filtračná verzia:
Nasatý vzduch sa bude filtrovať pomocou vhodných tukových filtrov a zápachových filtrov pred opätovným dopravením do miestnosti. Výrobok sa dodáva so všetkým vybavením potrebným pre štandardnú montáž s výstupom vzduchu v prednej časti podstavného nábytku. Výrobok je vybavený sadou zápachových filtrov. Viac informácií nájdete na stránke týkajúcej sa príslušenstva filtračnej verzie (v obrazkovej časti tejto príručky).
3. PREVÁDZKA
OVLÁDACÍ PANEL
T. Funkcia
| 1 | ON/OFF (zapnutie/vypnutie) varnej dosky/odsávača pre varnú dosku |
| 2 | Volba varních zón / Displej varnej zóny |
| 3 | Zvýšenie/Zniženie úrovne vykonu varenia a rychlosti (vykonu) odsávana |
- Niektoré funkcie sa neaktivujú alebo sa automaticky deaktivujú, ak sa na horákoch nenachádzajú žiadne hrnce alebo ak sú zle umiestnené. V iných prípadoch sa aktivované funkcie automaticky deaktivujú po niekoľkých sekundách, ak zvolená funkcia vyžaduje ďalšie nastavenie, ktoré nie je vykonané (napr. "Zapnúť varnú dosku" bez „Vybrať varnú zónu" a "Prevádzková teplota", alebo „Funkcia Lock" (zablokovať) alebo „Časovač").
Skôr ako sa priblížite k varnej zóne, počkajte, kým sa displej vypne.
Pozor! V prípade (napríklad) dlhšej prevádzky vypnutie varnej zóny nemusí byť okamžité, pretože v priebehu ochladzovacej fázy sa na displeji varných zón objav
symbol H, ktorý informuje o tom, že sa nachádzate v tejto fáze. Skôr ako sa priblížite k varnej zóne, počkajte, kým sa displej vypne.
DISPLEJ VARNEJ ZÓNY
na displejoch týkajúcich sa varných zón sa zobrazí:
| Funkcia | Hodnota |
| Varná zónica zapnutá | 0 |
| Power Level (úroveř výkonu) | 1...9-P |
| Residual Heat Indicator (ukazovatel'+zostatkóvěho tepla) | H |
| Pot Detector (Detektor hrncov) | U |
| Funkcia Temperature Manager (správa tep-loty) aktívná | U |
| Funkcia Pauza | II |
| Funkcia Automatic Heat UP (automatický ohrev) | A |
VLASTNOSTI DOSKY
Safe Activation (bezpečná aktivácia)
Výrobok sa zapne iba v prítomnosti hrncov na varných zónach: proces ohrevu sa nespustí alebo sa preruší v prípade neprítomnosti alebo odstránenia hrncov.
- Pot Detector (detektor hrncov)
Výrobok automaticky zistí prítomnosť hrncov na varných zónach.
Z bezpečnostných dôvodov má každá varná zóna maximálnu dobu prevádzky, ktorá závisí od nastavenej úrovne výkonu.
- Residual Heat Indicator (ukazovateľ zostatkového tepla)
Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zvyškového tepla signalizovaná príslušným znamením viditeľným na displeji zodpovedajúcej zóny pomocou symbolu H.
POUŽITIE VARNEJ DOSKY
Poznámka: Na aktiváciu ktorejkoľvek funkcie je potrebné najskôr aktivovať požadovanú zónu
Zapnutie
Krátko stlačte (jemne) ① ON/OFF (1) varná doska/
odsávač: symbol ① sa rozsvieti; pri pokračujúcom stláčaní: všetky dostupné funkcie budú na moment viditeľné, potom zostanú aktívne iba základné funkcie; ostatné sa budú môcť používať a aktivujú sa, následne počas používania zariadenia.
DÔLEŽITÉ: všetky dostupné funkcie budú osvetlené svetlom slabej intenzity, ktorá bude silnejšia iba v momente, keď sa aktivujú.
Stlačte znova pre vypnutie
Poznámka: Táto funkcia má prednosť pred všetkými ostatnými.
Výber varných zón
Dotknite sa (stlačte) oblasti Výberu/Displeja (2), ktorá zodpovedá požadovanej varnej zóne.
Power Level (Úroveň výkonu)
Doska je vybavená 9 úrovňami výkonu. Jemne stlačte a prstami sa posúvajte po Lište výberu (3): smerom doprava zvýšite výkon, smerom doľava znížite výkon.
Výrobok je vybavený prídavnou úrovňou výkonu (nad úrovňou), ktorá zostáva aktívna 5 minút, potom sa výkon vráti na predchádzajúcu úroveň.
Dotknite sa a prstami sa posúvajte po Lište výberu (3) (nad úroveň) a aktivujte Power Booster (zosilňovač výkonu). Úroveň funkcie Power Booster je zobrazená v oblasti Výber/Displej (2) pomocou symbolu
- Časovač varných zón
Funkcia Časovač varných zón je odpočítavanie, ktoré je možné nastaviť aj dočasne na každej varnej zóne. Po uplynutí nastaveného obdobia sa varné zóny automaticky vypnú a používateľ bude upozornený pomocou príslušného zvukového signálu.
Aktivácia funkcie Časovač varných zón
- Dotknite sa (stlačte) oblasti Výberu/Displeja (2) (úroveň výkonu iná ako nula)
- Stlačte (6) týkajúce sa varnej zóny
- Použite symbol - + (5) na nastavenie trvania časovača, ktorý sa zobrazí v zóne/displeji (4); počas nastavenia symbol (6) bliká.
Poznámka: aby ste spustili časovač varnej zóny, počkajte 10 sekúnd bez stlačenia iného ovládacieho prvku.
Poznámka: opätovným dlhým stlačením (6) sa časovač varnej zóny resetuje.
Tento postup podľa potreby zopakujte na viacerých varných zónach:
Každá varná zóna môže mať nastavený iný časovač; na displeji (4) sa objaví odpočítavanie aktuálne zvolenej varnej zóny; ak nie je zvolená žiadna zóna, po stlačení displeja (4) sa zobrazí odpočítavanie pre časovač STAND ALONE (samostatný). Režim zobrazenia odpočítavania je rovnaký ako pre časovač STAND-ALONE (pozri odsek Časovač STAND ALONE nachádzajúci sa vo webovej verzii tohto návodu).
Funkcia Power Limitation (obmedzenie výkonu) znamená režim, v ktorom je obmedzená najvyššia spotreba energie a reguluje sa najvyšší výkon vo všetkých aktívnych varných zónach. V tomto režime celková spotreba energie varnej dosky neprekročí najvyššiu nastavenú hodnotu.
Poznámka: nastavenie sa musí uskutočniť pri vypnutej
doske, bez stlačenia tlačidla ON/OFF (1), vo chvíli pripojenia varnej dosky k elektrickej sieti alebo opätovného pripojenia samotnej elektrickej siete, do nasledujúcich 2 minút.
Na nastavenie funkcie Power Limitation (Obmedzenie výkonu):
- stlačte (A) (ktoré bude blikať, iba na prvé 2 minúty od prísunu produktu)
- podržaním stlačeného (A) stláčajte postupne všetky oblasti Výber/Displej (2) varných zón, v smere proti smeru otáčania hodinových ručičiek, postupujúc od pravej prednej zóny (FR), pri každom stlačení zaznie krátky zvukový signál, po stlačení všetkých displejov (2) bude možné tlačidlo uvoľniť:
v tom bode displej (2) ľavej zadnej zóny (RL) bude postupne striedavo zobrazovať symboly a , čím signalizuje, že je možné vykonať nastavenie.
nové nastavenie. Pre uloženie vykonaného výberu stlačte tlačidlo ① ON/OFF (1) na 2 sekundy; zaznie predĺžený zvukový signál na potvrdenie vykonaného nastavenia.
Key Lock
Key Lock (zablokovanie tlačidiel) umožňuje zablokovať nastavenia dosky, aby sa zabránilo náhodným poškodeniam, pričom už nastavené funkcie zostanú aktívne.
Aktivácia:
- stlačte (10). Zopakujte úkon pre deaktiváciu.
Poznámka: ak sa počas aktívnej funkcie Key Lock stlačí akákoľvek iná funkcia, symbol bude blikať, čím signalizuje, že funkcia sa práve používa a prípadne sa deaktivuje, aby sa mohlo pôsobiť na dosku.
Automatic Heat UP (automatický ohrev)
Funkcia Automatic Heat UP umožňuje rýchlejšie uvedenie do režimu nastaveného výkonu; s touto funkciou máme výhodu v tom, že získame rýchlejšie varenie, ale bez rizika prihorenia jedál, pretože teplota nepresiahne nastavenú úroveň teploty. Táto funkcia je k dispozícii pre úrovne
výkonu od H do
Aktivácia:
- na zapnutej varnej zóne stlačte (7), na displeji (2) sa zobrazí blikajúca, ktorá sa strieda s výkonom nastaveným vo varnej zóne.
Poznámka: súčasným výberom inej varnej zóny bude symbol (7) znovu osvetlený svetlom slabej intenzity a budete tak môcť pokračovať, aj pre túto zónu, v aktivácii funkcie; funkcia v každom prípade zostane aktívna v zóne, v ktorej už bola nastavená, ako signalizuje displej (2).
Pauza
- stlačte (9), zobrazí sa symbol (blikajúci na displeji (2). Na deaktiváciu funkcie:
- stlačte (9), lišta výberu (3) sa rozsvieti
- stlačte/posúvajte sa na lište výberu (3) pre deaktiváciu funkcie. Poznámka: deaktiváciou sa obnovia podmienky dosky
pred pauzou, doska bude naďalej pracovať s tými istými nastaveniami, nastavenými predtým.
Poznámka: ak sa po 10 minútach funkcia Pauza nedeaktivuje, doska sa automaticky vypne.
Poznámka: funkcia Pauza nemá vplyv na odsávanie.
Používajte symboly + (5) pre nastavenie trvaniača, ktoré sa zobrazí v Zóna/Displej (4)
Poznámka: Keď bude odpočítavanie menšie ako 10 minút, na časovači sa objaví pvný bod po pvom čísle.
| Zobrazená hodnota | Zostávajúci Čas |
| 135 | 1 h a 35 minút |
| 135 | 1 minúta a 35 sek. |
Na vypnutie odsávača:
- zvoľte Zóna/Displej (4)
- nastavte trvanie Časovača na nulu 0.00 prostredníctvom — + (5)
- Temperature Manager (funkcia zohrievania)
Temperature Manager (správa teploty) je kontrolná funkcia, ktorá umožňuje udržiavanie tepla pri konštantnej teplote a pri optimalizovanej úrovni výkonu ideálnej na udržanie teploty už pripravených jedál. Funkcia Temperature Manager (správa teploty) sa aktivuje prvým stlačením tlačidla (8).
Na displeji (2) zóny, ktorá používa správu teploty, sa zobrazí symbol
Poznámka: súčasným výberom inej varnej zóny bude symbol (8) znovu osvetlený svetlom slabej intenzity a budete tak môcť pokračovať, aj pre túto zónu, v aktivácii funkcie; funkcia v každom prípade zostane aktívna v zóne, v ktorej už bola nastavená, ak to signalizuje displej (2).
Poznámka: ak vo funkcii Temperature Manager (funkcia zohrievania) pracuje viac zón, vyberte najprv požadovanú zónu prostredníctvom zóny výberu (2); funkcia sa môže deaktivovať aj prostredníctvom Lišty výberu (3), uvedením
úrovne výkonu na
POUŽITIE ODSAVAČA
- Zapnutie odsávacieho systému: Zapnite dosku podľa pokynov v kapitole „Zapnutie" v časti „Použitie varnej dosky"; Rýchlosť (výkon) odsávania:
Odsávač je vybavený 1 prídavného odsávania nazvanou Power Booster. Táto je časovaná a trvá 5 minút.
Ak ju chcete vybrať, jemne sa dotknite a posúvajte sa prstami po LISTE výberu (3) (nad úroveň), zobrazí sa tento blikajúci symbol.
Poznámka: pri uplynutí doby časovania sa výkon vráti na predtým nastavenú úroveň.
Odsávač pár sa zapne pri najvhodnejšej rýchlosti, pričom sa sací výkon prispôsobí maximálnej úrovni varenia, použitej vo varných zónach.
Keď sa vypnú varne zóny, odsávač pár upraví svoju rýchlosť odsávania tak, že ju postupne zníži, pričom odstraňuje dostatočné výpary a pachy.
Na aktiváciu tejto funkcie:
Stlačte (A) (14);
Poznámka: táto funkcia je predvolene vypnutá (pozrite spôsob jej zapnutia v odseku „Aktivácia indikátora nasýtenia filtrov")
- Reset nasýtenia filtrov
Po vykonaní údržby filtrov (tukových a/alebo uhlíkových/ keramických) dlho stlačte FILTER (13); tento sa vypne, pričom obnoví výpočet indikátora.
Aktivácia indikátora nasýtenia filtrov
Poznámka: Tento indikátor je normálne deaktivovaný.
Pri jeho aktivácii postupujte nasledovne:
- zapnite odsávaciu dosku ①
- Keď sú motor odsávania a varnej zóny vypnuté, stlačte Zónu výberu (12) · dlho stlačte HOOD (11), až kým sa na displeji (12) neobjavia písmená a striedavo blikajúce.
F = pachové filtre uhlíkové/keramické; G = tukový filter;
PACHOVÉ FILTRE UHLÍKOVÉ/KERAMICKÉ
- stlačte displej (12) vo chvíli, keď sa objaví písmeno
- stlačte FILTER (13) stále svetlo.
- znovu dlho stlačte HOOD (11) pre potvrdenie aktivácie indikátora pachových filtrov uhlíkových/keramických.
TUKOVÝ FILTER
- stlačte displej (12) vo chvíli, keď sa objaví písmeno
- stlačte FILTER (13) blikajúce svetlo.
- znovu dlho stlačte HOOD (11) pre potvrdenie aktivácie indikátora tukového filtra.
TABUĽKA VÝKONU
| Stupeń výkonu | Typ varenia | Použitie (na základe skúsenosti a zvykov varenia) | |
| Max výkon | P | Rychlo zohriat' | V krátkom čase zvyšte teplotu jedla až do rychleho varu v pripadé vody alebo rychlo zohreje varné kvapaliny |
| 8-9 | Vypráža' - vriet' | opiect', zača't varenie,zmrazit' rozmrazené produkty, rychlo zovriet' | |
| Vysoký vý-kon | 7-8 | restovat' - osmažit' - varit' - grilova' | osmažit', udrža't silny var, varit' a grilova' (krátko, 5-10 minút) |
| 6-7 | restovat' - varit' - dusit' - osmažit' - gri-lovat' | osmažit', udrža't mierny var, varit' a grilova' (stredné trvanie, 10-20 minút), predhriat' príslušenstvo | |
| Stredné vý-kon | 5-5 | Varit' - dusit' - osmažit' - grilova' | dusit', udrža't mierny var, varit' (dlho), miesit' cesto |
| 3-4 | Varit' - zača't vi Piet' - zahustit' - miesit' | predlžené varenia (ryža, omáčky, pečené máso, ryba) v sprievodních tekutinák (napr. voda, vino, vývar, mlieko), miest' cesto | |
| 2-3 | Varit' - zača't vi Piet' - zahustit' - miesit' | predlžené varenia (objem mensie ako litter: ryža, omáčky, pečené máso, ryba) v sprievodních tekutinák (napr. voda, vino, vývar, mlieko) | |
| Nizky vý-kon | 1-2 | Roztopit' - Rozmrazit' - udrža't teplé - miešat' | rozpustit'maslo, jemne Roztopit' Čokoládu, Rozmrazit' produktу mal'ych Rozmerov |
| 1 | Roztopit' - Rozmrazit' - udrža't teplé - miešat' | udržanie v teple mal'ych porci jedla práve uvaren'ych alebo udrža't teplotu servirovacích tanierov a miešat' rizoto | |
| OFF | 0 | Oporná plocha | Varná doska v polohe stand-by alebo vypnutá (możná pritomnost' zvyškového tepla z konca varenia, signalizováné s H-L-O) |
4. ÚDRŽBA
Pozor! Pred každým čistením alebo údržbou sa uistite, že varne zóny sú vypnuté a indikátor tepla zmizol.
Pre údržbu výrobku si pozrite obrázky po ukončení inštalácie označené týmto symbolom.
ÚDRŽBA VARNEJ DOSKY
- Čistenie indukčnej dosky
Varná doska sa čistí po každom použití.
Dôležité:
- NEPOUŽÍVAJTE PARNÉ ČISTIČE!!!
Mriežku musíte umývať ručne horúcou vodou a neutrálnym čistiacim prostriedkom a starostlivo osušiť, aby ste zabránili oxidácii.
ÚDRŽBA ODSÁVAČA
Čistenie odsávača:
Na čistenie používajte VÝHRADNE IBA handru navlhčenú neutrálnym tekutým čistiacim prostriedkom.
NA ČISTENIE NEPOUŽÍVAJTE NÁRADIE ANI NÁSTROJE!
Nepoužívajte produkty obsahujúce abrazívne látky. NEPOUŽÍVAJTE ALKOHOL!
A Údržba protitukových filtrov:
Spracováva tukové častice pochádzajúce z varenia.
Musí sa vyčistiť raz za mesiac (alebo keď systém indikácie saturácie filtrov signalizuje túto nutnosť), neagresívnymi čistiacimi prostriedkami ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle. Pri umývaní v umývačke riadu sa protitukový filter môže odfarbiť, ale jeho filtračné vlastnosti sa absolútne nezmenia.
B Údržba filtra s aktívnym uhlím - keramický (iba pre filtračnú verziu):
Spracováva nepríjemné zápachy pochádzajúce z varenia. Výrobok je vybavený sadou zápachových filtrov.
Nasytenie zapachových filtrov sa overí po viac-menej pravidelnom používaní podľa typu varenia a pravidelnosti čistenia tukových filtrov. Zapachové filtre sa môžu tepelne regenerovať každé 2-3 mesiace v rúre predhriatej na 200 °C na 45 minút. Správna regenerácia zaistí konštantnú filtračnú účinnosť na 5 rokov.
Pozor! Filtre neukladajte na dno rúry, ale položte ich na plech a tento uložte do strednej výšky.
5. POMOC
TABUĽKA VYHĽADÁVANIA PORÚCH
| Informaty kód | Opis | Možné pričiny | Riešenie |
| E·C | Zóna príkazov sa vypne z dóvo-du prilíš vysokej teploty | Vnútorná teplota elektronických Častí je prilíš vysoká | Pred dalíshim použitím počkajte, kým varná doska vy-chladne |
| E·D | Nevhodná nádoba | Strata magnetických vlastností | Ostráťne hrniec |
| E·S | Komunikačné problémy medzi uživotěským rozhraním a in-dukčnám modulom | Do modulu sa nedostáva elektrický prúd; napájací kabel nebol pripojený správné alebo je poškodený | Odojeve varnú dosku od siete a skontrolujte pripo-jenie |
| Pre věsétky signalizácie chyby | Zavolajte asistenčné technickú službu a oznámte kód chyby | ||
ASISTENČNÁ SLUŽBA
Pred skontaktovaním sa s Asistenčnou službou
1. Skontrolujte, či nemôžete vyriešiť problém sami na základe bodov opísaných v "Vyhľadávanie porúch". 2. Vypnite a zapnite zariadenie, aby ste zistili, či sa problém vyriešil.
Ak po vyššie uvedených kontrolách porucha pretrváva, obráťte sa na najbližšiu Asistenčnú službu.
Poznámka: Po vypnutí a opätovnom zapnutí prístroja, ktorý bol v pauze, prístroj bude pracovať s takými nastaveniami, ktoré boli nastavené predtým.
Poznámka: Ak do 10 minút nebude funkcia pauzy vypnutá, povrch sa vypne automaticky.
Poznámka: Funkcia pauzy nie je vhodná pre túto prácu.
- Vypnutie tlačidla «STAND ALONE (OKREM)»
- POWER LEVEL (STUPEŇ VÝKONU)
- BEZPEČNOSŤ A NORMY
- VŠEOBECNÁ BEZPEČNOSŤ
- BEZPEČNOSŤ V PRÍPADE ELEKTRICKÉHO PRIPOJENIA
- BEZPEČNOSŤ PRI INŠTALÁCII
- LIKVIDÁCIA PO UKONČENÍ ŽIVOTNOSTI
- NORMY
- ODPORÚČANIA PRI POUŽITÍ
- POUŽITIE
- POUŽITIE VARNEJ DOSKY
- EXISTUJÚCE NÁDOBY
- ODPORÚČANÉ PRIEMERY DNA HRNCA
- ÚSPORA ENERGIE
- POUŽITIE ODSÁVAČA
- ODSÁVACIA VERZIA
- FILTRAČNÁ VERZIA
- PREVÁDZKA
- OVLÁDACÍ PANEL
- DISPLEJ VARNEJ ZÓNY
- VLASTNOSTI DOSKY
- SAFE ACTIVATION (BEZPEČNÁ AKTIVÁCIA)
- POT DETECTOR (DETEKTOR HRNCOV)
- RESIDUAL HEAT INDICATOR (UKAZOVATEĽ ZOSTATKOVÉHO TEPLA)
- ZAPNUTIE
- VÝBER VARNÝCH ZÓN
- POWER LEVEL (ÚROVEŇ VÝKONU)
- ČASOVAČ VARNÝCH ZÓN
- TENTO POSTUP PODĽA POTREBY ZOPAKUJTE NA VIACERÝCH VARNÝCH ZÓNACH
- KEY LOCK
- AUTOMATIC HEAT UP (AUTOMATICKÝ OHREV)
- PAUZA
- TEMPERATURE MANAGER (FUNKCIA ZOHRIEVANIA)
- POUŽITIE ODSAVAČA
- RESET NASÝTENIA FILTROV
- AKTIVÁCIA INDIKÁTORA NASÝTENIA FILTROV
- PACHOVÉ FILTRE UHLÍKOVÉ/KERAMICKÉ
- TUKOVÝ FILTER
- ÚDRŽBA
- ÚDRŽBA VARNEJ DOSKY
- ČISTENIE INDUKČNEJ DOSKY
- DÔLEŽITÉ
- NEPOUŽÍVAJTE PARNÉ ČISTIČE
- ÚDRŽBA ODSÁVAČA
- ČISTENIE ODSÁVAČA
- NA ČISTENIE NEPOUŽÍVAJTE NÁRADIE ANI NÁSTROJE
- A ÚDRŽBA PROTITUKOVÝCH FILTROV
- SPRACOVÁVA TUKOVÉ ČASTICE POCHÁDZAJÚCE Z VARENIA
- POMOC
- ASISTENČNÁ SLUŽBA
Značka : ELICA
Model : NIKOLATESLA PRIME S+
Kategória : Indukčná varná doska
