| Produkttype | Induksjonsplate med integrert avtrekk |
| Merke | ELICA |
| Modell | NIKOLATESLA PRIME S+ |
| Antall kokesoner | 4 soner: foran venstre, foran høyre, bak venstre, bak høyre |
| Effektnivåer | 9 nivåer (1-9) + Power Booster (P) |
| Maksimal total effekt | 7,4 kW (justerbar via Power Limitation: 7,4 kW, 4,5 kW, 3,1 kW) |
| Strømforsyning | 230 V ~ 50 Hz (permanent tilkobling via universalbryter) |
| Tilberedningsfunksjoner | Power Booster, Automatic Heat Up, Temperature Manager (hold varm), timer for soner og uavhengig, pause, tastelås |
| Avtrekksfunksjoner | 4 hastigheter + Power Booster (5 min), automatisk drift, filtermetningsindikator |
| Avtrekkstype | Sugende (ekstern avtrekk) eller filtrerende (intern resirkulering med kullfilter) |
| Sikkerhet | Kjenningsdeteksjon, automatisk avstenging, barnesikring (tastelås), restvarmeindikator (H), overopphetingsbeskyttelse |
| Kontrollpanel | Berøringskontroller med digitalt display |
| Kjelekompatibilitet | Flate ferromagnetiske bunner (diameter tilpasset hver sone) |
| Platevedlikehold | Rengjøring etter hver bruk med myk klut og spesifikt produkt, unngå slipemidler og damprenser |
| Vedlikehold av fettfilter | Månedlig rengjøring for hånd eller i oppvaskmaskin (skånsom syklus, lav temperatur) |
| Vedlikehold av kullfilter | Termisk regenerering hver 2-3 måned (200°C, 45 min) eller utskifting etter 5 år |
| Filtermetningsindikator | Programmerbar indikator: fettfilter blinker, kullfilter fast |
| Power Limitation | Maksimal effektbegrensning (7,4 / 4,5 / 3,1 kW) justerbar ved tilkobling |
| Kit Window kompatibel | Ja (valgfritt) for å stoppe avtrekk hvis vindu er lukket |
| Sikkerhetsstandarder | EN/CEI 60335-1, EN/CEI 60335-2-6, EN/CEI 60335-2-31, EN/CEI 62233, EN 55014, etc. |
| Innbyggingsmål | Arbeidsplate tykkelse 2-6 cm (TOP-installasjon) eller 2,5-6 cm (FLUSH) |
| Vekt | Ikke spesifisert (estimert ~15 kg) |
Ofte stilte spørsmål - NIKOLATESLA PRIME S+ ELICA
Brukerspørsmål om NIKOLATESLA PRIME S+ ELICA
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Induksjonstopp i PDF-format gratis! Finn veiledningen din NIKOLATESLA PRIME S+ - ELICA og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. NIKOLATESLA PRIME S+ av merket ELICA.
BRUKSANVISNING NIKOLATESLA PRIME S+ ELICA
Til nivået som vises på displayet (2) Nær

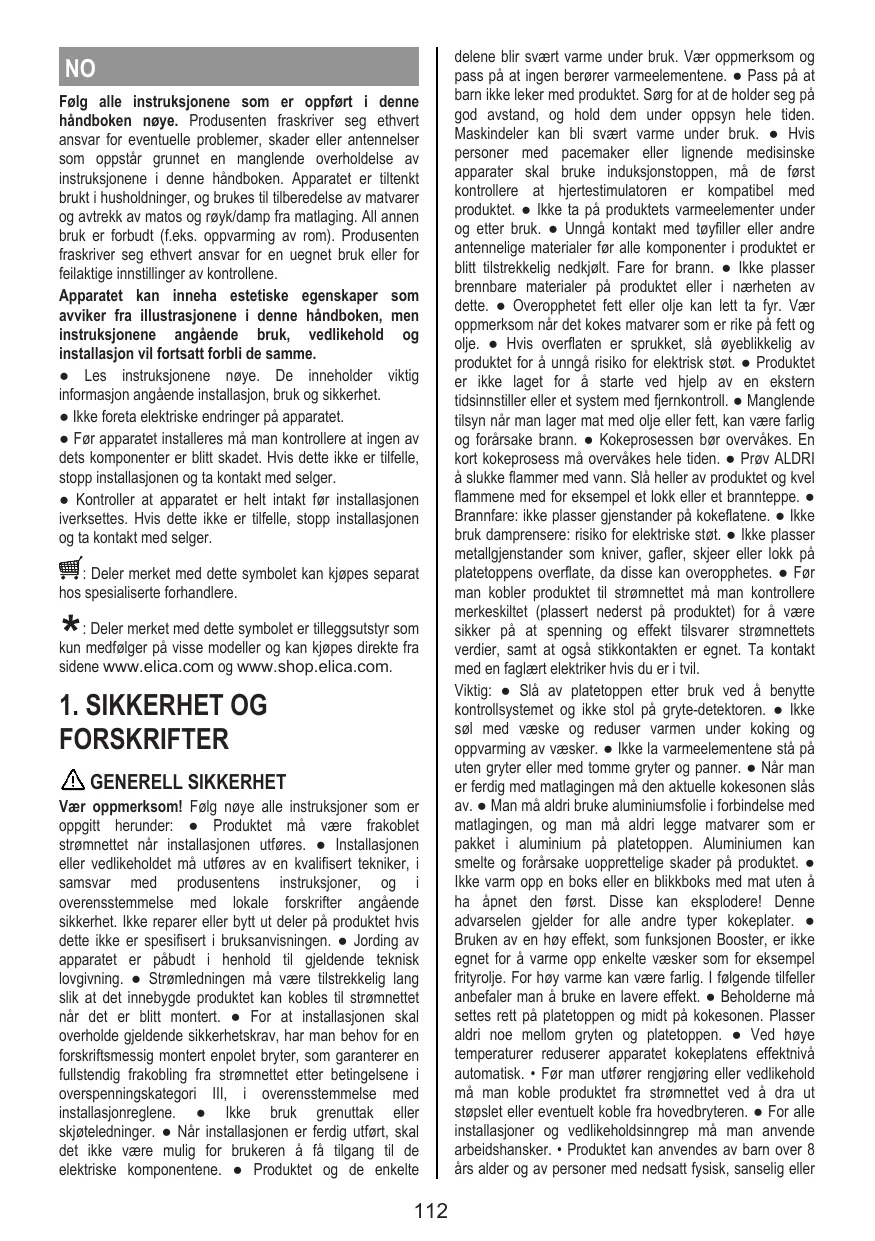

Følg alle instruksjonene som er oppført i denne håndboken nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i denne håndboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedning av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (f.eks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstillinger av kontrollene.
Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i denne håndboken, men instruksjonene angående bruk, vedlikehold og installasjon vil fortsatt forblir de samme.
- Les instruksjonene nøye. De inneholder viktig informasjon angående installasjon, bruk og sikkerhet.
- Ikke foreta elektriske endringer på apparatet.
- Før apparatet installeres må man kontrollere at ingen av dets komponenter er blitt skadet. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger.
- Kontroller at apparatet er helt intakt før installasjonen iverksettes. Hvis dette ikke er tilfelle, stopp installasjonen og ta kontakt med selger.
Deler merket med dette symbolet kan kjøpes separat hos spesialiserte forhandlere.
Deler merket med dette symbolet er tilleggsutstyr som medfølger på visse modeller og kan kjøpes direkte fra www.elica.com og www.shop.elica.com.
1. SIKKERHET OG FORSKRIFTER
GENERELL SIKKERHET
Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: ● Produktet må være frakoblet strømnettet når installasjonen utføres. ● Installasjonen eller vedlikeholdet må utføres av en kvalifisert tekniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskrifter angående sikkerhet. Ikke reparer eller bytt ut deler på produktet hvis dette ikke er spesifisert i bruksanvisningen. ● Jording av apparatet er påbudt i henhold til gjeldende teknisk lovgivning. ● Strømledningen må være tilstrekkelig lang slik at det innebygde produktet kan kobles til strømnettet når det er blitt montert. ● For at installasjonen skal overholde gjeldende sikkerhetskrav, har man behov for en forskriftsmessig montert enpolet bryter, som garanterer en fullstendig frakobling fra strømnettet under betingelsene i overspenningskategori III, i overensstemmelse med installasjonsreglene. ● Ikke bruk grenuttak eller skjøteledninger. ● Når installasjonen er ferdig utført, skal det ikke være mulig for brukeren å få tilgang til de elektriske komponentene. ● Produktet og de enkelte
Delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berører varmeelementene. Pass på at barn ikke leker med produktet. Sørg for at de holder seg på god avstand, og hold dem under oppsyn hele tiden. Maskindeler kan bli svært varme under bruk. Hvis personer med pacemaker eller lignende medisinske apparater skal bruke induksjonstoppen, må de først kontrollere at hjertestimulatoren er kompatibel med produktet. Ikke ta på produktets varmeelementer under og etter bruk. Unngå kontakt med tøy eller andre antennelige materialer før alle komponenter i produktet er blitt tilstrekkelig nedkjølt. Fare for brann. Ikke plasser brennbare materialer på produktet eller i nærheten av dette. Overopphetet fett eller olje kan lett ta fyr. Vær oppmerksom når det kokes matvarer som er rike på fett og olje. Hvis overflaten er sprukket, slå øyeblikkelig av produktet for å unngå risiko for elektrisk støt. Produktet er ikke laget for å starte ved hjelp av en ekstern tidsinnstiller eller system med fjernkontroll. Manglende tilsyn når man lager mat med olje eller fett, kan være farlig og forårsake brann. Kokeprosessen bør overvåkes. En kort kokeprosess må overvåkes hele tiden. Prøv ALDRI å slukke flammer med vann. Slå heller av produktet og kvel flammene med for eksempel et lokk eller et brannteppe. Brannfare: ikke plasser gjenstander på kokeflatene. Ikke bruk damprensere: risiko for elektriske støt. Ikke plasser metallgjenstander som kniver, gafler, skjeer eller lokk på platetoppens overflate, da disse kan overopphetes. Før man kobler produktet til strømnettet, må man kontrollere merkeskiltet (plassert nederst på produktet) for å være sikker på at spenning og effekt tilsvarer strømnettets verdier, samt at også stikkontakten er egnet. Ta kontakt med en faglært elektriker hvis du er i tvil.
Viktig: • Slå av platetoppen etter bruk ved å benytte kontrollsystemet og ikke stol på gryte-detektoren. • Ikke søl med væske og reduser varmen under koking og oppvarming av væsker. • Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. • Når man er ferdig med matlagingen, må den aktuelle kokesonen slås av. • Man må aldri bruke aluminiumsfolie i forbindelse med matlagingen, og man må aldri legge matvarer som er pakket i aluminium på platetoppen. Aluminiumen kan smelte og forårsake uopprettelige skader på produktet. • Ikke varm opp en boks eller en blikkboks med mat uten å ha åpnet den først. Disse kan eksplodere! Denne advarselen gjelder for alle andre typer koketopper. • Bruken av høy effekt, som funksjonen Booster, er ikke egnet for å varme opp enkelte væsker som for eksempel frityrolje. For høy varme kan være farlig. I følgende tilfeller anbefaler man å bruke en lavere effekt. • Beholderne må settes rett på platetoppen og midt på kokesonen. Plasser aldri noe mellom gryten og platetoppen. • Ved høye temperaturer reduserer apparatet koketoppens effektnivå automatisk. • Før man utfører rengjøring eller vedlikehold, må man koble produktet fra strømnettet ved å dra ut støpselet eller eventuelt koble fra hovedbryteren. • For alle installasjoner og vedlikeholdsinngrep må man anvende arbeidshansker. • Produktet kan anvendes av barn over 8 års alder og av personer med nedsatt fysisk, sanselig eller
mental funksjonsevne, eller personer uten erfaring eller med manglende kunnskap, gitt at disse holdes under oppsyn eller har vært gjenstand for opplæring i sikker bruk av produktet, og har forstått de farer og risikoer som er forbundet med bruken av dette. Barn må kontrolleres slik at de ikke leker med produktet. Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holdes under oppsyn. Lokalet må være utstyrt med tilstrekkelig ventilasjon når produktet brukes samtidig med andre apparater som forbrenner gass eller andre typer brennstoffer. Produktet må rengjøres regelmessig både innvendig og utvendig (MINST EN GANG I MÅNEDEN) og alltid i samsvar med det som er blitt uttrykkelig oppgitt i vedlikeholdsinstruksjonene. Manglende etterfølgelse av standardene for rengjøring av produktet og skifte/rengjøring av filtre medfører risiko for antennelser. Flambering er strengt forbudt. Åpne flammer er skadelige for filtrene og kan medføre antennelser. Dette må derfor alltid unngås. Frityrsteking må gjøres med største forsiktighet, slik at ikke den varme oljen antennes. OBS! Når platetoppen er i funksjon kan alle de tilgjengelige delene i apparatet bli varme. OBS! Ikke koble produktet til strømnettet før installasjonen er helt ferdig. Hva angår tekniske og sikkerhetsmessige forholdsregler som må tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgiving og regelverk fra lokale myndigheter. Luft som trekkes ut må ikke føres i rør som brukes til å tømme røyk fra gassdrevne eller andre brennstoffbaserte apparater. Man må aldri bruke produktet uten at risten er blitt montert korrekt! Bruk kun de medfølgende skruene i forbindelse med installasjonen, eller kjøp inn korrekte skruer. Bruk skruer med korrekt lengde i henhold til informasjonen i installasjonsveiledningen. Når dette produktet brukes samtidig med andre typer apparater som driftes med energi som ikke er elektrisk, må det negative trykket i rommet aldri overskride 4 Pa (4× 10 - 5 bar). Det er viktig å ta vare på denne håndboken slik at den er tilgjengelig ved senere behov. Sørg for at den følger med produktet hvis det selges, overføres eller flyttes.
SIKKERHET VED ELEKTRISK TILKOBLING
- Koble produktet fra strømforsyningen. - Installasjon må utføres av faglært og kvalifisert personell, som kjenner til gjeldende regler for installasjon og sikkerhet. - Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander som oppstår grunnet manglende overholdelse av retningslinjene som er oppført i dette kapittelet. - Strømledningen må være lang nok til at platetoppen kan fjernes fra benkeplaten. - Se til at spenningen, som er oppført på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor produktet installeres. - Ikke bruk skjøteledninger. - Den elektriske jordledningen må være 2 cm lengre enn de andre ledningene. - Hvis produktet ikke er utstyrt med strømledning, må det brukes en med et tverrsnitt på 2,5 mm2 for effektverdier på opptil 7200 Watt, mens høyere effektverdier trenger et tverrsnitt på 4 mm2. - Ledningen må ikke, langs hele dens lengde, komme opp i en
temperatur som overgår romtemperaturen med mer enn 50 °C. · Produktet er laget for å være konstant tilkoblet strømnettet. Foreta derfor koblingen til det faste nettet ved hjelp av en godkjent enpolet bryter, som garanterer fullstendig frakobling fra nettet ved en overspenning i kategori III, og som er lett tilgjengelig etter at installasjonen er fullført.
- OBS! Skifte av forbindelsesledningen må utføres av vår autoriserte tekniske kundeservice, eller eventuelt av en person med lignende kvalifikasjoner.
- OBS! Før kretsen kobles til nettstrømmen igjen, må man kontrollere at den fungerer riktig og at strømledningen er riktig montert.
POWER LIMITATION: Produktet er utstyrt med funksjonen Power Limitation, slik at man kan stille inn en grenseverdi for maksimal effektforbruk (kW).
Innstillingen må utføres når man kobler produktet til strømnettet, eller når man kobler inn delvis strømforsyning (innen 2 minutter). Foreta dimensjonering av vernet til det elektriske anlegget basert på valgt effektbegrensningsnivå (Power Limitation). For innstilling av Power Limitation henvises det til seksjonen Maskinfunksjon i denne håndboken.
WINDOWS-MONTERINGSSETT: Produktet er utviklet for å brukes sammen med et monteringssett for Window-sensor (ikke levert av produsenten). Når Window-sensoren installeres (og kun når apparatet brukes med avtrekksfunksjonen aktivert), vil luftavtrekket slutte å fungere hver gang vinduet i rommet hvor sensoren er blitt montert, lukkes. Tilkobling av monteringssettet på apparatet må gjøres av en faglært og spesialisert tekniker. Monteringssettet må ha separat sertifikat i henhold til sikkerhetsstandarder som gjelder for komponenten og dens anvendelse sammen med apparatet. Installasjonen må utføres i henhold til tekniske standarder og lovgivning som gjelder for forbrukerelektronikk.
OBS! Monteringssettet må kobles til apparatet gjennom en sertifisert lavspenningskrets (SELV). Produsenten av apparatet fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet defekter og/eller funksjonsproblemer og/eller feilaktig installasjon av dette monteringssettet.
INSTALLASJONSSIKKERHET
- Både den elektriske og den mekaniske installasjonen må utføres av faglærte personer.
- Før man starter med installasjonen: Etter å ha pakket ut produktet må man kontrollere at det ikke er blitt skadet underveis i transporten. Hvis det oppstår problemer bes man kontakte forhandleren eller teknisk kundestøtte før installasjonen startes. Kontroller at det kjøpte produktets utvendige mål er egnet for stedet hvor det skal installeres. Kontroller at det ikke er blitt lagt igjen materialer (for eksempel poser med skruer, garantihefter osv.) i emballasjen etter transporten, og ta eventuelt vare på dette. Kontroller også at det finnes et egnet strømuttak på stedet hvor installasjonen gjøres.
- Klargjøring av møbel for innebygging:
- Produktet kan ikke installeres over kjøleenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler. Utfør alle utskjæringer før platetoppen settes på plass og fjern alt av sagflis og sponrester.
- Produktet er tiltenkt innebygd i en benk med tykkelse 2-6 cm for TOP-installasjon, eller 2,5-6 cm for FLUSH-installasjon.
Minste avstand mellom platetoppen og veggen skal være minst 5 cm i front, minst 4 cm til sidene og minst 50 cm i overkant.
NB: De anbefalte avstandene er kun veiledende. I forbindelse med prosjektering av avstandene skal man alltid rette seg etter anvisningene til kjøkkenprodusenten.
- For en optimal installasjon anbefales det å ha en åpning i kjøkkenlisten hvor det kan settes inn en luftrist. Viktig: Bruk enkomponent tetningslim (S) som tåler temperaturer helt opp til 250°C. Før installasjonen startes opp må alle overflater som skal limes rengjøres nøye for ethvert materiale som kan tenkes å redusere limets hefteevne (f.eks. limfjernere, visse typer konserveringsmidler, fett, oljer, støv, gamle limrester osv.). Limet må fordeles langs hele omkretsen til installasjonsstedet. Etter liming må man la limet tørke i cirka 24 timer.
- OBS! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
- Merk: For en korrekt installasjon av produktet anbefales det å teipe rørene med et limbånd som innehar følgende egenskaper: Elastisk film i myk PVC med akrylatbasert lim i samsvar med forskrift DIN EN 60454, som er flammehemmende og motstandsdyktig mot aldring, temperatursvingninger og lave temperaturer.
KASSERING VED ENDT LIVSSYKLUS
Dette apparatet er blitt merket i samsvar med 2012/19/EC - UK SI 2013 Nr.3113, WEEE-direktivet (Waste Electrical and Electronic Equipment).
Ved å sørge for at dette produktet kasseres på korrekt måte, hjelper brukeren med å unngå potensielle negative konsekvenser for miljø og helse. Symbolet på produktet eller på dokumentasjonen som følger med, indikerer at det ikke må kastes sammen med vanlig husholdningsavfall, men leveres inn til en miljøstasjon eller returpunkt som tar seg av gjenvinning av elektrisk og elektronisk avfall. Kast apparatet i overensstemmelse med lokale regler for eliminering av avfall. For ytterligere informasjon om behandling og gjenvinning av dette produktet, vennligst ta kontakt med lokale myndigheter, en gjenvinningsstasjon, eller butikken hvor produktet ble kjøpt.
FORSKRIFTER
Apparatet er blitt utviklet, testet og oppført i henhold til følgende lovgivning:
- Sikkerhet: EN/IEC 60335-1, EN/IEC 60335-2-6, EN/IEC
60335-2-31, EN/IEC 62233. • Ytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168, EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301. EN 60350-2. • EMC: EN 55014-1, CISPR 14-1, EN 55014-2, CISPR 14-2, EN/IEC 61000-3-3, EN/IEC 61000-3-12.
BRUKSANBEFALINGER
Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Når man begynner å tilberede mat, anbefales det å starte apparatet ved laveste hastighet. La det stå på noen minutter også etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i ekstreme tilfeller. For at luktfjerneren skal fungere optimalt, anbefales det å bytte kullfilter ved behov. For at fettfilter skal beholde sin ytelse, må de rengjøres ved behov. For å oppnå optimal ytelse og redusere støynivået, bes man bruke maksimal diameter i rørsystemet som er gjengitt i denne håndboken.
2. BRUK
HVORDAN BRUKE PLATETOPPEN
Induksjonstoppen baserer seg på det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overføres direkte fra kilden til kjelen.
Fordeler: Hvis man sammenligner en induksjonstopp med en elektrisk kokeplate, ser man at varmen er: Sirkere: lavere temperatur i glassoverflaten. Raskere: kortere oppvarmingstid. Mer nøyaktig: platetoppen reagerer umiddelbart på enhver kommando. Mer effektiv: 90% av energien som brukes omdannes til varme. I tillegg avbrytes varmeoverføringen øyeblikkelig hvis gryten fjernes fra platen, slik at man unngår unødvendig varmespredning.
BRUK AV BEHOLDERE TIL MATLAGING
Beholdere som kan brukes under matlaging
Bruk kun kjeler som er merket med dette symbolet.
Viktig:
For å unngå varige skader på overflaten, ikke bruk:
Beholdere som ikke har en helt flat bunn. Beholdere i metall med emaljert bunn. - Beholdere med grov bunn som kan skrape opp platetoppens overflate. - Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel. - Ikke alle kjeler som brukes på induksjonstopper fungerer optimalt. Dette er grunnet bunnene som kan være delvis produsert i ferromagnetisk materiale! Når kjelene eller pannene kjøpes må man kontrollere følgende: - Bunnen må kun bestå av ferromagnetisk materiale. I motsatt fall vil både varmeoverføringen og -homogeniteten reduseres og føre til overflatetemperaturer som ikke er egnet for pannen/kjelen.
- Bunnen kan inneholde aluminium. Kokekaret varmes opp og vil muligens ikke gjenkjennes av induksjonstoppen.
- Reduserer kontaktflaten mellom induksjonstopp og kokekar, noe som fører til en reduksjon i effektivitet og forverring av resultatet.
Gamle kokekar
Bruk en magnet for å kontrollere om den gamle pannen/gryten inneholder jern. Panner/kjeler/gryter uten magnet kan ikke benyttes. Angivelsene i den forrige paragrafen gjelder også i disse tilfellene.
Anbefalt diameter på grytebunn
VIKTIG: hvis kjelene ikke har riktig diameter vil kokesonene slå seg på. For å se minste kjelediameter for hver enkelt kokesone henvises det til den illustrerte delen av denne håndboken.
- Energisparing
Bruk fat og kjeler som har en diameter i bunnen som samsvarer med størrelsen til kokesonen. Bruk kun kjeler og fat med flat bunn. Hvis mulig bør man bruke lokk på kjelene under koking. Kok grønnsaker, poteter osv. i små mengder vann for å redusere koketiden. Bruk trykkoker som ytterligere reduserer energiforbruk og koketid. Sett kjelen i midten av kokesonen som er merket på platetoppen.
BRUK AV AVTREKKET
Avtrekket kan brukes både med ekstern avtrekksfunksjon eller med filtreringsfunksjon med intern resirkulering.
Det henvises til sidene www.elica.com og www.shop.elica.com for informasjon om den komplette serien med tilgjengelige monteringssett, både for filtrerings- og avtrekksfunksjon.
Avtrekksversjon:
Damp og os trekkes ut via en serie med rørkretser (må
kjøpes separat). Koble produktet til rør og avtrekkshull med diameter tilsvarende luftutgangen (koblingsflensen). For tydeligere informasjon om rørene og deres diameter henvises det til sider som tar for seg ekstrautstyr i installasjonshåndboken - Avtrekksversjon. Bruk av rør og avtrekkshull med mindre diameter vil føre til en reduksjon av avtrekkskapasitet og en betraktelig økning av støynivået. Vi fraskriver oss derfor alt ansvar.
For å oppnå maksimal avtrekkskapasitet: Det anbefales å ha en maksimal rørlengde på 7 meter. Det anbefales å ha maksimalt to 90° bøyer på en rørlengde tilsvarende 7 meter. Unngå drastiske endringer i kanalens tverrsnitt og foretrekk alltid et tverrsnitt på ∅ 150 mm (eller rektangulært på 222×89 mm).
- Filterversjon:
Avtrekksluft vil filtreres i fettfilter og luktfilter før den igjen føres ut i rommet. Produktet leveres med alt nødvendig utstyr for en standard installasjon med luftavtrekk i frontdelen på kjøkkenlisten. Produktet er utstyrt med et luktfiltersett. For mer informasjon henvises det til informasjonen angående ekstrautstyr på versjonen med filter. Finnes i den illustrerte versjonen av denne håndboken.
3. DRIFTSFUNKSJON
KONTROLLPANEL
T. funksjon
1 ON/OFF på platetoppen / avtrekket 2 Valg av kokesone / Display i kokesone 3 Øke/redusere effekt og hastighet (effekt) i avtrekket
| Vise effektnivã og hastighet (effect) i avtrekket | |
| 4 | Aktivering av "STAND ALONE" Timer |
| Display: "STAND ALONE" Timer / Timer for kokesone. | |
| 5 | Øke/reduseire / "STAND ALONE" Timer-tid / Timer for kokesone |
| 6 | Innkobling av Timer Kokesoner |
| Aktiv Indikator Timer Kokesoner | |
| 7 | Aktivering av Automatic Heat Up (automatisk oppvarming). |
| 8 | Innkobling av Temperature Manager (Temperaturkontroll) (Warming Function) (oppvarmingsfunksjon) |
| 9 | Pause |
| 10 | Key Lock (Tastelås) |
| 11 | Indikator for aktivi vtrekk |
| Aktivere indicator for filtermetting | |
| 12 | Valg/Innkobling av vtrekk |
| Display for Avtrekk | |
| Display metning av Kull-/keramisk filter - Fettfilter | |
| 13 | Nullstilling av Filtriltiltetting |
| 14 | Innkoblig av automatisk funksjon for avtrekk |
FØR MAN STARTER
Alle funksjoner på denne koketoppen er laget for å overholde strenge sikkerhetskrav. Av denne grunn:
- Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk, hvis det ikke finnes gryter/panner på platen eller hvis disse er plassert feil.
- I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres når man velger en funksjon som har behov for andre innstillinger og dette ikke oppgis (f.eks.: "Slå på koketoppen" uten å "Velge kokesone" og "Driftstemperatur", eller "Lock (låse)-funksjon" eller "Timer").
Vent til displayet slår seg av før du nærmer deg kokesonen.
Vær oppmerksom! Ved (f.eks.) lengre tids bruk kan det hende at kokesonen ikke slår seg øyeblikkelig av, da den befinner seg i nedkjølingsfasen. På koketoppens display vises symbolet H for å vise at denne fasen er aktiv. Vent til displayet slår seg av før du nærmer deg kokesonen.
Av sikkerhetsmessige årsaker har hver kokesone en maksimal driftstid som avhenger av innstilt effektnivå.
Residual Heat Indicator (restvarmeindikator)
Når man slår av en eller flere kokesoner, vil eventuell restvarme oppgis med et visuelt signal i displayet til den.
Symbolet ① tennes. Fortsett å trykke: Alle tilgjengelige funksjoner vil bli synlige noen øyeblikk, deretter vil kun hovedfunksjonene forbli aktive. De andre funksjonene kan brukes, og vil aktiveres etter hvert under den videre bruken av enheten.
Viktig: Alle de tilgjengelige funksjonene vil lyse, men med svak lysstyrke, som vil bli sterkere bare i det øyeblikket de kobles inn.
Trykk igjen for å slå av.
Merknad: Denne funksjonen har forrang over andre funksjoner.
Valg av kokesoner
Stryk over (trykk) området for Valg/Display (2) som tilsvarer ønsket kokesone.
Power Level (effektnivå)
Platetoppen er utstyrt med 9 effektnivåer. Stryk over og la fingrene gli langs Valglinjen (3):
mot høyre for å øke effektnivået
mot venstre for å redusere effektnivået
Effektnivået som stilles inn vil vises i området for Valg/
Display (2)
Power Booster (forsterkernivå)
Produktet er utstyrt med et ekstra effektnivå (over nivået), som forblir aktivt i 5 minutter før effektnivået går tilbake til forrige nivå.
Stryk over og la fingrene gli langs Valglinjen (3) (forbi nivået 5) og koble inn Power Booster (effektforsterker). Forsterkernivået angis i feltet for Valg/Display (2) med symbolet
Kokesone-Timer
Funksjonen Kokesone-Timer er en nedtellingsfunksjon som det er mulig å stille inn, og samtidig, på hver kokesone. Etter endt innstilt tid vil kokesonene slukkes automatisk og brukeren varsles med et lydsignal.
Innkobling av funksjonen Timer for Kokesoner
- Stryk over (trykk) området for Valg/Display (2) (effektiv annet enn null)
Trykk på (6) som er gjeldende for kokesonen
- Bruk symbolene — + (5) for å stille inn varigheten til Timeren, som deretter vises i Sone/Display (4). Underveis i innstillingen vil symbolet (6) blinke.
Merknad: Vent i 10 sekunder uten å trykke på andre styringer, slik at Timeren for Kokesonen settes i gang.
Om ønskelig kan man gjenta operasjonen for flere kokesoner:
Det kan stilles inn en annerledes Timer for hver kokesone. I displayet (4) vil nedtellingen av den kokesonen som er blitt valgt i det aktuelle øyeblikket vises. Dersom ingen sone er valgt kan man trykke på Display (4) for å vise nedtellingen for STANDALONE-timeren. Måten nedtellingen vises på er identisk som for STANDALONE-timeren (se avsnittet STANDALONE-timer i WEB-versjonen til denne håndboken).
- velg kokesonen (2)
- Still inn varigheten til Timeren på 0.00, ved hjelp av — + (5).
- Power Limitation (effektbegrenser)
Funksjonen Power Limitation (effektbegrenser) gjør at man kan begrense produktets maksimale effektforbruk ved å regulere effektforbruket i hver av de aktive platosonene, slik at det totale forbruket til hele koketoppen ikke overskrider den innstilte maksimalverdien.
Merknad: Programmeringen må utføres innen 2 minutter med koketoppen avslått, når koketoppen kobles til strømnettet, eller når man kobler tilbake strømforsyningen, uten å trykke på tasten ON/OFF (1).
For å stille inn Power Limitation (effektbegrenser):
- Trykk på (A) (som vil blinke, men kun i de første 2 minuttene etter at produktet blir påslått). Fortsett å holde inne (A) og trykk på alle områdene Valg/Display (2) i kokesonene hver for seg mot klokkeretningen ved å starte fra sonen foran til høyre (FR). Hver gang man trykker vil det høres et kort signal, og når alle Display (2) er blitt trykket, kan man slippe opp tasten:
(RL-2)
På dette tidspunkt vil Display (2) i den bakre sonen til venstre (RL) vise en vekslende sekvens med symbolene Cog for å vise at innstillingen kan foretas.
- Velg displayet (RL-2) og bla over Valglinjen (3), inntil symbolene Log vises i displayet.
I Display (FL-2) vil det vises de aktuelle innstillingene med verdiene i tabellen:
| vist verdi | Effekt (Kw) |
| 0 | 7,4 Kw (standardinnstilling) |
| 1 | 4,5 Kw |
| 2 | 3,1 Kw |
For å gjøre endringer i Power Limitation (effektbegrenser):
- Trykk på Display (FL-2) og bla til Valglinjen (3), for å foreta ny innstilling. For å lagre valget trykker man på tasten ① ON/OFF (1) i 2 sekunder. Det vil skilles ut et akustisk signal som bekrefter valget.
Key Lock (Tastelås)
Key Lock (Tastelåsen) brukes for å blokkere kommandoer på koketoppen etter at de ønskede innstillingene er blitt foretatt, slik at kommandoer ikke aktiveres ved et uhell.
Aktivering:
Trykk på (10). Gjenta operasjonen for å deaktivere.
Merknad: Dersom hvilken som helst annen funksjon trykkes på mens Key Lock er aktiv (innkoblet tastelås), vil
symbolet 0 blinke for å angi at funksjonen er i bruk, og den må eventuelt deaktiveres for å kunne gjøre inngrep på koketoppen.
Automatic Heat UP
Funksjonen Automatic Heat UP (automatisk oppvarming) gjør at man når den forhåndsprogrammerte effekten langt hurtigere. Med denne funksjonen vil man ha kortere koketider, men man unngår at maten brenner seg fast, siden temperaturen ikke overskrider den programmerte effekten. Denne funksjonen er tilgjengelig for effektivå fra
Aktivering:
Pausefunksjonen slår av samtlige aktive funksjoner og setter kokeffekten til null.
Aktivering:
Trykk på II (9), symbolet / vil blinke i displayet (2)
For å deaktivere funksjonen:
Trykk på (9) for å tenne Valglinjen (3). Trykk/stryk over Valglinjen (3) for å deaktivere funksjonen.
Merknad: Deaktiveringen gjenoppretter forholdene til koketoppen før pausen, koketoppen fortsetter å arbeide med de samme innstillingene som ble lagt inn tidligere.
Merknad: Hvis pausefunksjonen ikke deaktiveres i løpet av 10 minutter, vil platetoppen slå seg automatisk av.
Merknad: Pausefunksjonen har ingen innvirkning på avtrekket.
- "STAND ALONE" Timer
Timer er en nedtellingsfunksjon som aktiveres uavhengig av kokesonen (og avtrekkssonen).
Timeren settes i gang ved å trykke på Sone/Display (4).
Brukssymbolene 5 for å stille inn varigheten til Timeren, som deretter vises i Sone/Display (4).
Merknad: Vent i 10 sekunder uten å trykke på andre
styringer, slik at nedtellingen settes i gang.
Timeren kan stilles inn til maksimalt 1(t) og 59(min.) | Sone/Display (4) vil det vises gjenstående tid og når nedtellingen er ferdig vil det høres et akustisk signal.
Merknad: Når nedtellingen er under 10 min vil Timeren vise et punktum etter det første nummeret.
| Vist verdi | Gjenstående tid |
| 135 | 1t og 35 min |
| 235 | 1min. og 35 sek. |
- velg Sone/Display (4)
- Still inn varigheten til Timeren 0.00, ved hjelp av - + (5)
- Temperature Manager (Warming Function) - (Temperaturkontroll oppvarmingsfunksjon)
Temperature Manager (temperaturkontroll) er en funksjon som brukes til å holde varmen ved en konstant verdi med et optimalt effektivt. Den er ideell for å holde allerede klargjorte varmretter varme. Funksjonen Temperature Manager (temperaturkontroll) kobles inn ved fast trykk på tasten 3 (8).
På display (2) til sonen der man benytter Temperature Manager (temperaturkontroll) kommer symbolet l til syne.
Merknad: Ved å samtidig velge en annen kokesone vil symbolet 8 lyse på nytt med et svakt lys, og det er dermed mulig, også for denne sonen, å sette i gang funksjonen; Funksjonen vil i alle tilfeller forbli aktiv i den sonen den allerede er stilt inn på, som angitt på Display (2).
Trykk nok en gang på 8 for å deaktivere og slå av, inntil nivået som vises i Display (2) bringes til
Merknad: Hvis det er flere soner som arbeider i Temperature Manager (Warming Function), velger man først ønsket sone via Valgsonen (2). Funksjonen kan også deaktiveres via Valglinjen (3), ved å sette Power Level til
BRUKE AVTREKKET
Slå på avtrekksfunksjonen: - Slå på platetoppen som vist i kapittel "Slå på" i "Hvordan bruke platetoppen". - Hastigheten (effekten) i avtrekket:
Avtrekket er utstyrt med 4 hastighetsnivåer (effekt) fra til.
Stryk over og la fingrene gli langs Valglinjen (3): mot høyre
for å øke effektnivå, mot venstre for å redusere effektnivå.
Merknad: Effektnivået som stilles inn vil vises i området for Valg/Display (12)
Power Booster (forsterkernivå)
Avtrekket er utstyrt med 1 ekstra avtrekksnivå kalt Power Booster. Dette er tidsstyrt og har en varighet på 5 minutter. For å velge den, stryker man over og lar fingrene gli langs Valglinjen (3) (forbi nivået ). Det følgende symbolet vil blinke .
Merknad: Når tiden løper ut, vil effekten gå tilbake til nivået som ble stilt inn tidligere.
- Automatisk maskinfunksjon
Kjøkkenviften slår seg på ved en passende hastighet, og vil kjøre ved en avtrekkskapasitet som tilsvarer det høyeste stekenivået som til enhver tid brukes i kokesonen.
Når kokesonene slås av, tilpasser avtrekket sin viftehastighet ved å senke den gradvis, slik at gjenværende damp og lukter fjernes.
For å aktivere denne funksjonen:
Trykk på (A) (14).
Gjenta operasjonen for å deaktivere.
Merknad: Hvis man i automatisk funksjon fra Valglinjen
(3) velger hastighet fra 7 til 5, vil den automatiske funksjonen avbrytes. Hvis man heller velger Power Booster, vil den automatiske funksjonen gjenopptas fra slutten av tidsinnstillingen, samtidig vil symbolet (A) blinke.
Merknad: Hvis platetoppen slås av mens Automatisk funksjon er aktivert, vil også avtrekket slå seg av automatisk og gradvis.
Fettfilter FILTER (13) tennes og blinker
Merknad: Denne funksjonen er utkoblet som standard (se hvordan koble den inn under avsnittet "Aktivere indikator for filtermetning")
Tilbakestilling av filtermetning
Etter å ha foretatt vedlikehold av filtrene (fett og/eller kull/keramikk), trykker man lenge på FILTER (13). Denne slukkes og starter tellingen til indikatoren på nytt.
Aktivere indikator for filtermetning
Merknad: Denne er normalt deaktivert.
For å aktivere den, gjør man som følger:
- Slå på innebygget avtrekk ①
- Med avtrekksmotoren og kokesonen slått av, trykk på
Valgområdet (12)
Trykk lenge på HOOD (11) inntil Display (12) viser bokstavene E og G som blinker vekselvis.
= Luftfilterkull/keramisk = fettfilter
LUKTFILTRE KULL/KERAMISK
Trykk i displayet (12) i det øyeblikket bokstaven E vises. Trykk på FILTER (13) lampe tent. Trykk deretter en gang lenge på HOOD (11) for å aktivere
luktfilterindikator
kull/keramikk.
FETTFILTRE
- Trykk i displayet (12) i det øyeblikket bokstaven vises. Trykk på FILTER (13) lampe blinker.
- Trykk deretter en gang lenge på HOOD (11) for å aktivere fettfilterindikator.
EFFEKTNIVÅTABELL
| Effektnivå | Type matlagning | Bruk (avhengig av erfaring og bruksvaner) | |
| Maksimal effekt | P | Hurtig oppvarming | Øker matens temperatur fort ved at vannet koker fortere,ller ved at avkok varmes opp fortere. |
| 8-9 | Steke- coke | Brune, starte tilberedelse, frityrsteke dypfrysteprodukter,koke hurtig | |
| Høy effekt | 7-8 | Brune - steke - coke - grille | Hurtigsteke, oppretholde koking, steke og grille (en kortperiode, 5-10 minutter) |
| 6-7 | Brune - coke - stue - steke - grille | Hurtigsteke, oppretholde lett koking, steke og grille (enkortperiode, 10-20 minfter), forvarme ekstraustyr | |
| Middels effekt | 5-5 | Koke - stue - steke - grille | Stue, oppretholde delikat koking, langtidssteking, vispe pasta |
| 3-9 | Koke - coke opp - redusere - vispe | Langtidssteking (ris, sauser, steiker, fisk) med sauser ellereduksjoner (eks. vann, vin, avkok, melk), vispe pasta. | |
| 2-3 | Koke - coke opp - redusere - vispe | Langtidssteking (under en liter: ris, sauser, steiker, fisk)med sauser ell er reduksjoner (eks. vann, vin, avkok, melk). | |
| Svak effekt | 1-2 | Smelte - tine - holde varm - blande | Smelting av smør, sjokolade, opptining avprodukter avlitten størelse |
| 1 | Smelte - tine - holde varm - blande | Holde små katporsjoner som nettopp er blitt tilberedtdvarme, oppretholde temperaten på allerede tilberedteretter, vispe risotto. | |
| OFF | 0 | Platens overflate | Koketopp i stand-by eller av (platene kan fremdeles vareverme etter at de er slätt av, noe som signalisereres med H-L-O) |
4. VEDLIKEHOLD
Vær oppmerksom! Før det utføres et hvilket som helst vedlikehold eller rengjøring, må man forsikre seg om at kokesonene er avslått og at kontrollampen som angir varmen er slukket.
For vedlikehold av dette produktet henvises det til bildene på slutten av installasjonsdelen, avmerket med dette symbolet.
- Rengjøring av induksjonstoppen
Koketoppen må alltid rengjøres etter bruk.
Viktig:
- Ikke bruk skuresvamper eller stålull. Disse kan skade glassflaten over tid.
- Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsrens eller flekkfjerner.
- IKKE BRUK DAMPRENSER!!!
La overflaten kjøle seg ned etter bruk og fjern deretter alle matrester og flekker. Sukker og andre sukkerrike matvarer
kan skade koketoppen hvis de ikke fjernes øyeblikkelig. Salt, sukker og sand kan ripe opp glassoverflaten. Bruk en myk klut, kjøkkenpapir eller produkter som er laget spesielt for rengjøring av overflaten (overhold produsentens henvisninger).
Hvis det lekker eller renner over væske fra kjelene, kan man bruke tappeventilen i den nedre delen på produktet til å tømme ut væsken, slik at man kan opprettholde de høyeste hygienestandarder.
- Rengjøring av avtrekk:
I forbindelse med rengjøring må man UTELUKKENDE bruke en fuktig klut med skånsomt vaskemiddel.
IKKE BRUK VERKTØY, INSTRUMENTER ELLER LIGNENDE UTSTYR I FORBINDELSE MED RENGJØRING!
Ikke bruk slipende produkter. IKKE BRUK SPIRIT!
Vedlikehold av fettfilter:
Vedlikehold av aktivt kullfilter - Keramikk (Kun for filterversjon):
Absorberer vond lukt fra matlaging. Produktet er utstyrt med en serie luktfilter.
Filtrene mettes etter en lang- eller kortvarig bruk avhengig av type kjøkken og regelmessigheten i rengjøringen av filtrene. Luktfiltrene kan regenereres termisk hver 2/3 måned i 45 minutter i en forhåndsvarmet ovn ved 200 °C. Korrekt regenerering sikrer at filtereffekten holdes konstant over en periode på 5 år.
Vær oppmerksom! Ikke sett filtrene nederst i ovnen, men bruk heller en stekeplate og sett denne midt i ovnen.
5. ASSISTANSE
FEILSØKINGSTABELL
| Infokode | Beskrivelse | Mulige ørsaker | Løsning |
| E·C | Sonen med kontROLLER slår seg av grunnet en forhøy temperatur | Den interne temperaturen i de elektroniske delene er forhøy | Vent til koketoppen kjøler seg nedforall den benyettes igjen |
| E·F | Uegnet beholder | Tap av magnetiske egenskaper | Ta vekk paffen |
| E·G | Kommunikasjonsproblemmellem brukergrensesnitt og induksjonsmodul. | Detkommen ikke strøm til modulen. Strømledningen er ikke blitt korrekt tinkoblet, eller den er defekt. | Koble koketoppen fra strømforsyningen og kontROLLER forbindelsen. |
| For alle andre feilsignaler | Vennligst takontakt med teknik servicesenter og oppgi feilkoden | ||
SERVICESENTER
- Kontroller om problemet kan løses gjennom henvisningene som beskrives i tabellen "Feilsøking".
- Slå av og på apparatet for å forsikre seg om at problemet ikke kunne forhindres.
Hvis problemet vedvarer etter alle disse kontrollene, ta kontakt med nærmeste servicesenter.
DA
- Anbefalt diameter på grytebunnene
displayet for den tilsvarende sonen med symbolet H.
BRUK AV KOKEPLATE
tilgjengelig for effektnivåer fra 8
Aktivering:
Timeren aktiveres ved å trykke på Sone/Display (4).
Bruk symbolene (5) for å stille inn timerens varighet, som vises i Sone/Display (4)
Etter å ha utført vedlikehold på filtrene (fett og/eller kull/keramikk), trykk og hold FILTER (13) nede; dette slår av og starter indikatortellingen på nytt.
Trykk og hold HOOD (11) nede til bokstavene F og E vises på displayet (12) og blinker vekselvis. E = kull/keramiske luktfiltre; F = fettfilter;
KULL / KERAMISKE LUKTFILTRE
- Trykk på displayet (12) i det øyeblikket bokstaven vises
- Trykk på FILTER (13) konstant lys.
- Trykk lenge på HOOD (11) igjen for å bekrefte aktiveringen av luktfilterindikatoren
kull/keramisk.
FETTFILTER
- Trykk på displayet (12) i det øyeblikket bokstaven V vises
- Trykk på FILTER (13) blinkende lys.
- Trykk igjen lenge på HOOD (11) igjen for å bekrefte aktiveringen av fettfilterindikatoren.
EFFEKTTABELL
- SIKKERHET OG FORSKRIFTER
- GENERELL SIKKERHET
- SIKKERHET VED ELEKTRISK TILKOBLING
- INSTALLASJONSSIKKERHET
- KLARGJØRING AV MØBEL FOR INNEBYGGING
- KASSERING VED ENDT LIVSSYKLUS
- FORSKRIFTER
- BRUKSANBEFALINGER
- BRUK
- HVORDAN BRUKE PLATETOPPEN
- BRUK AV BEHOLDERE TIL MATLAGING
- VIKTIG
- GAMLE KOKEKAR
- ANBEFALT DIAMETER PÅ GRYTEBUNN
- ENERGISPARING
- BRUK AV AVTREKKET
- AVTREKKSVERSJON
- FILTERVERSJON
- DRIFTSFUNKSJON
- KONTROLLPANEL
- FUNKSJON
- FØR MAN STARTER
- RESIDUAL HEAT INDICATOR (RESTVARMEINDIKATOR)
- VALG AV KOKESONER
- POWER LEVEL (EFFEKTNIVÅ)
- DISPLAY (2)
- POWER BOOSTER (FORSTERKERNIVÅ)
- KOKESONE-TIMER
- OM ØNSKELIG KAN MAN GJENTA OPERASJONEN FOR FLERE KOKESONER
- POWER LIMITATION (EFFEKTBEGRENSER)
- KEY LOCK (TASTELÅS)
- AUTOMATIC HEAT UP
- STAND ALONE" TIMER
- TEMPERATURE MANAGER (WARMING FUNCTION) - (TEMPERATURKONTROLL OPPVARMINGSFUNKSJON)
- BRUKE AVTREKKET
- AUTOMATISK MASKINFUNKSJON
- TILBAKESTILLING AV FILTERMETNING
- AKTIVERE INDIKATOR FOR FILTERMETNING
- VALGOMRÅDET (12)
- LUKTFILTRE KULL/KERAMISK
- FETTFILTRE
- VEDLIKEHOLD
- RENGJØRING AV AVTREKK
- VEDLIKEHOLD AV FETTFILTER
- VEDLIKEHOLD AV AKTIVT KULLFILTER - KERAMIKK (KUN FOR FILTERVERSJON)
- ASSISTANSE
- SERVICESENTER
- DA
- ANBEFALT DIAMETER PÅ GRYTEBUNNENE
- BRUK AV KOKEPLATE
- KULL / KERAMISKE LUKTFILTRE
- FETTFILTER
Merke : ELICA
Modell : NIKOLATESLA PRIME S+
Kategori : Induksjonstopp
