NIKOLATESLA PRIME S+ - Индукционен плот ELICA - Безплатно ръководство за потребителя

Тип продукт	Индукционна плоча с вградена аспирация
Марка	ELICA
Модел	NIKOLATESLA PRIME S+
Брой зони за готвене	4 зони: предна лява, предна дясна, задна лява, задна дясна
Нива на мощност	9 нива (1-9) + Power Booster (P)
Максимална обща мощност	7,4 kW (регулируема чрез Power Limitation: 7,4 kW, 4,5 kW, 3,1 kW)
Електрическо захранване	230 V ~ 50 Hz (постоянно свързване чрез всеполюсен прекъсвач)
Функции за готвене	Power Booster, Automatic Heat Up, Temperature Manager (поддържане на топло), Таймер на зони и независим, Пауза, Key Lock
Функции на аспирацията	4 скорости + Power Booster (5 мин), автоматична работа, индикатор за насищане на филтрите
Тип на аспирация	Смукателна (външно отвеждане) или филтрираща (вътрешно рециклиране с въгленови филтри)
Безопасност	Откриване на съдове, автоматично изключване, детска заключка (Key Lock), индикация за остатъчна топлина (H), защита от прегряване
Контролен панел	Сензорно управление с цифров дисплей
Съвместимост на съдове	Плоски феромагнитни дъна (диаметър, подходящ за всяка зона)
Поддръжка на плочата	Почистване след всяка употреба с мека кърпа и специфичен препарат, избягвайте абразиви и парни почистващи препарати
Поддръжка на мазнинови филтри	Месечно почистване на ръка или в съдомиялна (нежен цикъл, ниска температура)
Поддръжка на въгленови филтри	Термична регенерация на всеки 2-3 месеца (200°C, 45 мин) или подмяна след 5 години
Индикатор за насищане на филтрите	Програмируем индикатор: мазнинов филтър мига, въгленов филтър свети постоянно
Power Limitation	Ограничение на максималната мощност (7,4 / 4,5 / 3,1 kW) регулируемо при свързване
Съвместим с Kit Window	Да (опционално) за спиране на аспирацията при затворен прозорец
Норми за безопасност	EN/CEI 60335-1, EN/CEI 60335-2-6, EN/CEI 60335-2-31, EN/CEI 62233, EN 55014 и др.
Размери за вграждане	Плот с дебелина 2-6 cm (монтаж TOP) или 2,5-6 cm (FLUSH)
Тегло	Не е посочено (приблизително ~15 kg)

Често задавани въпроси - NIKOLATESLA PRIME S+ ELICA

Как да включа и изключа индукционната плоча?

За да включите, докоснете кратко бутона ON/OFF (1). Символът светва. За да изключите, докоснете отново същия бутон. Всички зони за готвене и аспирацията се изключват.

Как да използвам Power Booster на зона за готвене?

Изберете желаната зона за готвене, след това плъзнете пръста си по Лентата за избор (3) отвъд ниво 9. Символът P се появява на дисплея на зоната. Power Booster остава активен за 5 минути, след което мощността се връща на предишното ниво.

Как да настроя таймера (Timer) за зона за готвене?

Включете зоната за готвене и задайте мощността. Натиснете бутона Timer zones (6), след това използвайте бутоните - (5) и + (5) за задаване на времето. Обратното броене се показва на екрана (4). В края на времето зоната се изключва и се чува звуков сигнал.

Какво да направя, ако се появи код за грешка E-2?

Кодът E-2 показва вътрешно прегряване. Изключете плочата и изчакайте да се охлади, преди да я използвате отново. Ако проблемът продължава, свържете се с техническата поддръжка.

Как да почистя мазниновите филтри?

Мазниновите филтри трябва да се почистват веднъж месечно (или когато индикаторът за насищане сигнализира). Измийте ги на ръка с неагресивен препарат или в съдомиялна машина при ниска температура и бърз цикъл. Изсушете ги добре преди да ги поставите отново.

Как да регенерирам въгленовия филтър?

За да регенерирате въгленовия филтър, поставете го в предварително загрята фурна на 200°C за 45 минути. Не го поставяйте на дъното на фурната, а на решетка на средна височина. Правилната регенерация осигурява постоянна ефективност за 5 години.

Как да активирам функцията Пауза?

Натиснете бутона Pause (9). Символът мига на екрана на зоните за готвене. Всички активни зони се поставят на пауза. За деактивиране натиснете отново (9) и плъзнете пръста си по Лентата за избор (3). Забележка: паузата не влияе на аспирацията.

Как да заключа бутоните (Key Lock)?

Натиснете бутона Key Lock (10). Бутоните се заключват и символът мига, ако се опитате да използвате друга функция. За отключване натиснете отново (10). Текущите настройки остават активни по време на заключване.

Как да конфигурирам ограничението на мощността (Power Limitation)?

Конфигурацията се прави при електрическото свързване (в рамките на 2 минути). С изключена плоча задръжте натиснат бутона Automatic Heat Up (7) и последователно натиснете зоните за готвене (FR, FL, RL, RR). Следвайте инструкциите на екрана, за да изберете между 7,4 kW, 4,5 kW или 3,1 kW. Потвърдете, като натиснете ON/OFF (1) за 2 секунди.

Как да активирам индикатора за насищане на филтрите?

Включете плочата, изключете зоните и аспирацията. Натиснете зоната за избор (12), след това задръжте натиснат бутона HOOD (11), докато екранът (12) показва последователно E и G. Изберете типа филтър (E за въглен, G за мазнина) и натиснете FILTER (13) за потвърждение. След това задръжте HOOD (11), за да запишете.

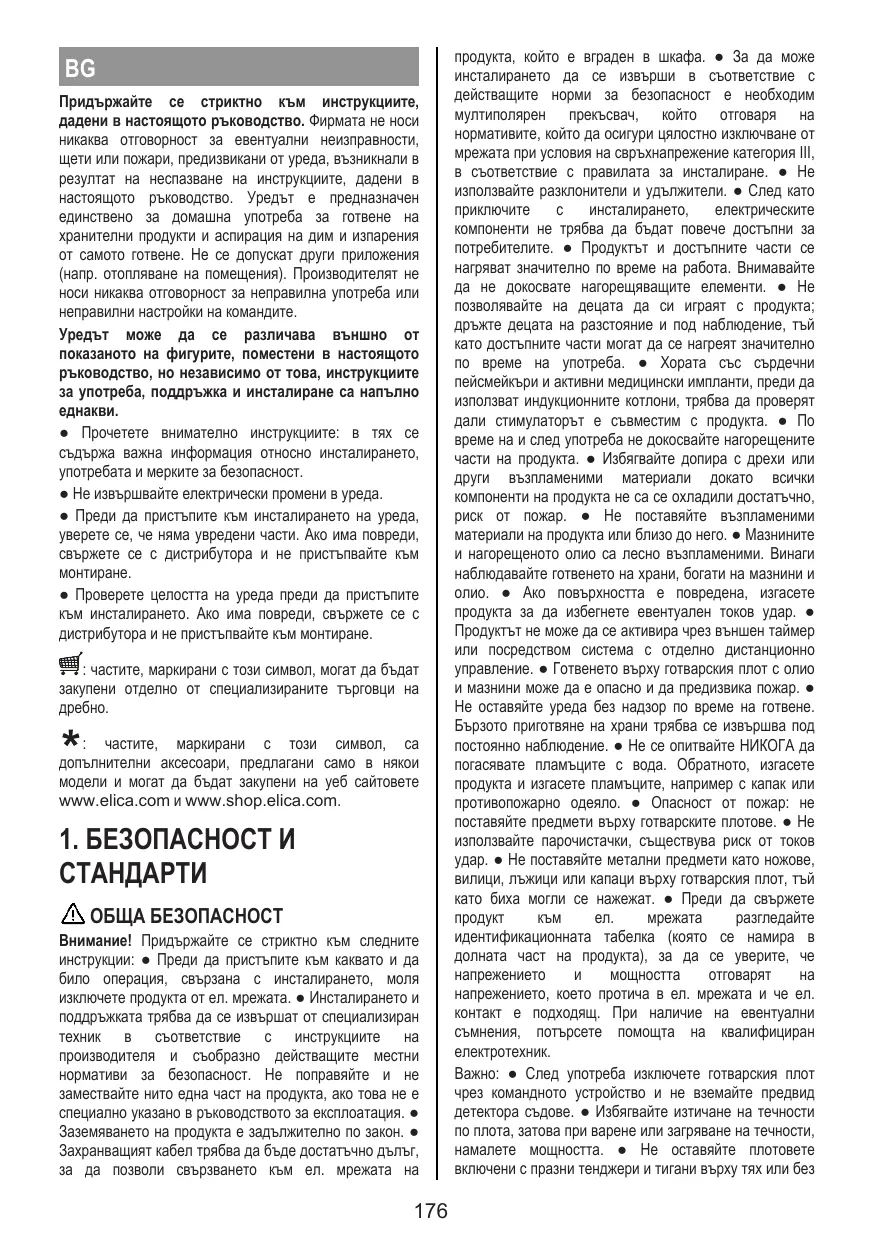

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NIKOLATESLA PRIME S+ ELICA

Допълнителни аксесоари, предлагани само в някои модели, могат да бъдат закупени на уеб сайтовете www.elica.com и www.shop.elica.com.

1. БЕЗОПАСНОСТ СТАНДАРТИ

ОБЩА БЕЗОПАСНОСТ

ВНИМАНИЕ! Придържайте се стриктно към следните инструкции: Преди да пристъпите към каквато и да било операция, свързана с инсталирането, моля изключете продукта от ел. мрежата. Инсталирането и поддръжката трябва да се извършват от специализиран техник в съответствие с инструкциите на производителя и съобразно действащите местни нормативни изисквания за безопасност. Не поправяйте и не заменяйте никоя част на продукта, ако това не е специално указано в ръководството за експлоатация. Задължително е да се спазват законите за безопасност. Захранващият кабел трябва да бъде достатъчно дълъг, за да позволи свързването към ел. мрежата.

Продуктът, който е вграден в шкафа. За да може инсталирането да се извърши в съответствие с действащите норми за безопасност, е необходим мултиполюсен прекъсвач, който отговаря на нормативите, които да осигурят безопасно изключване от мрежата при свръхнапрежение категория III, в съответствие с правилата за инсталиране. Не използвайте разклонители и удължители. След като приключите с инсталирането, електрическите компоненти не трябва да бъдат достъпни за потребителите. Продуктът и достъпните части се нагряват значително време на работа. Внимавайте да не докосвате нагреващите елементи. Не позволявайте на децата да си играят с продукта; дръжте децата на разстояние и под надзор, тъй като достъпните части могат да се нагреят значително време. Хората със сърдечни пейсмейкъри или други импланти, преди да използват продукта, трябва да проверят дали стимулаторът е съвместим с продукта. Преди на след употреба не докосвайте нагретите части на продукта. Избягвайте дърпане на предни или други възпламеними материали, докато всички компоненти на продукта не са се охладили достатъчно, риск от пожар. Не поставяйте възпламеними материали на продукта или близо до него. Мазнините на нагревателното олио са лесно възпламеними. Внимателно наблюдавайте готвенето и храната, бъркайте на мазнините и олиото. Ако повърхността е повредена, изключете продукта, за да избегнете евентуален токов удар. Продуктът не може да се активира чрез външен таймер или посредством система с отделно дистанционно управление. Готвенето върху готварски плот с олио или мазнини може да е опасно и да предизвика пожар. Не оставяйте уреда без надзор по време на готвене. Бързото приготвяне на храна трябва се извършва под постоянно наблюдение. Не се опитвайте никога да гасите пламъците с вода. Обратното, изключете продукта и покрийте пламъците например с капак или с влажна кърпа. Не поставяйте метални предмети като ножове, вилици, лъжици или капаци върху готварския плот, тъй като те могат да се нагреят. Преди да свържете продукта към ел. мрежата, разгледайте идентификационната табличка (която се намира в долната част на продукта), за да се уверите, че напрежението и мощността отговарят на напрежението, което тече в ел. мрежата. Преди да включите и ел. контакт е подходящ. При наличие на евентуални съмнения, потърсете помощ от квалифициран електротехник.

Важно: След употреба изключете готварския плот чрез командното устройство и не взимайте предвид детектора. - Използвайте изтичане на течност по плота, затова при варене или загряване на течност, намалете мощността. Не оставяйте плотът включен с празни тенджери или тигани върху тях или пък без

Внимание! Когато готвите с фурната, изключете собствената зона на готвене. При готвене не използвайте никакви алуминиеви фолиа и не поставяйте никога директно върху дъното на продукта, опакован с алуминиево фолио. Алуминиевите разтопи могат да увредят непоправимо вашия продукт. Не загрявайте никога консерви или течности и кутии с храна, без да сте отворили предварително, тъй като е възможно да експлодират! Това предупреждение важи за всички останали видове готварски съдове и съдове за готвене. Използването на много висока мощност, като например функцията Booster, не е подходяща за загряване на такива течности като например олио за пържене. Прекалено високата температура може да бъде опасна. В тези случаи ви препоръчваме да използвате по-ниска мощност. - Готварските съдове трябва да се поставят директно в центъра на готварския плот. В никакъв случай не поставяйте други предмети между готварските съдове и котлона. - При достигане на висока температура продуктът намалява автоматично мощността в зоната на готвене. - Преди всяка операция за почистване и/или поддръжка, изключете уреда от електрическата мрежа, като изключите щепсела или главния прекъсвач на линията. За всякакви операции и инсталации по поддръжка използвайте работни ръкавици. - Продуктът може да се използва от деца на възраст на не по-малко от 8 години и от лица с намалени физически, сетивни или умствени способности или без опит и необходими познания, при условие, че те са под надзора на лица, които са получили инструкции за да се гарантира, че те не играят с продукта. - Почистването и поддръжката не трябва да се извършват от деца без надзор. - Помещението трябва да разполага с достатъчна вентилация, когато продуктът се използва едновременно с други уреди на горивни функции, на газ или друг вид горивни материали. - Продуктът трябва да бъде почистван както отвътре, така и отвън (поне един път на месец), спазвайте стриктно указанията в инструкциите за поддръжка. - Неспазването на стандартите за почистване на продукта и на филтрите, води до риск от пожар. - Строго се забранява готвенето с фламбиране. Използването на свободни пламъци е вредно за филтрите и може да предизвика пожари, следователно всички случаи трябва да се избягват. - Пърженето трябва да се извършва под контрол, за да се избегне запалването на нагрято олио. - Внимание! Когато плотът за готвене работи, достъпните части на уреда могат да се нагреят. - Внимание! Не свързвайте продукта към електрическата мрежа, докато инсталирането не е завършено напълно. - Доколкото се отнася до техническите мерки и мерките за безопасност, които да се предприемат за извеждане на отработените газове, придържайте се стриктно към предвидените в разпоредбите на местните компетентни органи.

Опасност. Аспираторът не трябва да бъде свързван към канал, използван за отвеждане на отработени газове, произведени от уреди с горене на газ или друг горивен материал. - Никога не използвайте продукта без правилно монтирана решетка! - Използвайте единствено фиксиращите винтове, приложени в комплект с продукта за инсталирането му; ако не са приложени, закупете подходящите винтове. Използвайте правилната дължина на болтовете, както е посочено в ръководството за монтаж. Когато този продукт е друг уред, захранен с енергия, който не е електрически, те функционират едновременно, отрицателното налягане в помещението не трябва да надвишава 4 Pa (4 x 10-5 bar). - Важно е да съхранявате настоящото ръководство, за да можете да го консултирате в бъдеще. При продажба, прехвърляне на собствеността или преместване, проверете дали ръководството се намира заедно с продукта.

БЕЗОПАСНОСТ ЗА ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ

• Изключете продукта от електрическата мрежа. - Инсталирането трябва да се извърши от квалифициран персонал, който да е запознат с действащите регламенти за инсталиране и безопасност. - Производителят носи никаква отговорност за евентуални щети върху хора, животни или предмети, възникнали в резултат на неспазване на предписанията, представени в настоящото ръководство. - Захранващият кабел трябва да бъде достатъчно дълъг, за да позволи свързването на уреда към работния контакт. - Уверете се, че заземяването, особено върху централната конзолна табелка, разположена върху гърба на продукта, отговаря на захранващото заземяване в жилището, където ще бъде инсталиран. - Не използвайте удължители. - Заземяващият кабел трябва да е с 2 см по-дълъг от останалите кабели. - Ако продуктът не разполага със захранващ кабел, използвайте кабел, чието минимално сечение на проводниците е 2,5 mm² при мощност до 7200 W; докато при по-голяма мощност сечението трябва да е 4 mm². - В нито една точка на кабела температурата не трябва да надвишава с повече от 50°C тази на околната среда. - Продуктът е предназначен за използване чрез постоянно свързване към мрежата. Мрежата, поради която трябва да предвидите еднополюсен прекъсвач, който отговаря на действащите нормативи и който да осигурява пълно изключване на мрежата при наличие на свръхнапрежение категория III, преди да има бърз и лесен достъп до инсталатора.

Внимание! Номиналната свързваща кабел трябва да се извърши от сервиз за техническа помощ или от лице със същата квалификация. Внимание! Преди да свържете уреда към мрежовото захранване и да проверите дали функционира правилно, винаги проверявайте дали мрежовият кабел е монтиран правилно.

ОГРАНИЧЕНИЕ НА МОЩНОСТТА: продуктът принадлежи към една функция

Ограничение на мощността, когато позволява да се зададе една максимална граница на аспирацията (kW)

Настройката трябва да се извърши в момента на свързването на продукта към електрическата мрежа или при повторното свързване на самата електрическа мрежа (през следващите 2 минути). Определете закъснението на електрическата инсталация въз основа на избрания тип на ограничение на мощността. Относно последователността на извършване на настройката Power Limitation, направете справка в раздел Функциониране на това ръководство.

КОМПЛЕКТ WINDOWS: Продуктът е предназначен да бъде използван в комбинация с комплект datчн Window (не е доставен от производителя). Инсталирайки комплекта, datчнът Windows (само в случай че употребата му е пълна в режим ACINPAUJI), аспирацията на въздуха ще спре да функционира, всеки път когато започне прозорец в стая, върху който комплектът ще бъде приложен, ще бъде затворен. Електрическото свързване на комплект към уреда трябва да бъде извършено от технически персонал с квалификация и специализация. Комплектът трябва да бъде с отделен сертификат, в съответствие със стандартите за безопасност, отнасящи се до компонента и неговата употреба среда. Инсталирането трябва да бъде извършено в съответствие с действащата нормативна уредба за битови инсталации.

ВНИМАНИЕ: окабеляването на комплекта, което трябва да се свърже към продукта, трябва да бъде част от верига със сертификат за безопасно ниско напрежение (SELV). Производителят на този уред отхвърля всякаква отговорност за евентуални проблеми, щети, пожари, поражения от ток и/или проблеми при функциониране и/или грешно инсталиране на комплекта.

БЕЗПАСНОСТ И ИНСТАЛАЦИЯ
