RLT-1000EX - Coupe-bordures RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Tondeuse électrique
Alimentation	Électrique
Type de coupe	Fil nylon
Puissance	Non précisé
Largeur de coupe	Non précisé
Hauteur de coupe	Réglable, plusieurs positions
Poids	Léger
Utilisation	Jardinage, entretien pelouse
Type de moteur	Électrique à induction
Longueur du câble	Non précisé
Poignée	Ergonomique
Accessoires inclus	Non précisé
Garantie	Non précisé
Niveau sonore	Faible
Normes	CE

FOIRE AUX QUESTIONS - RLT-1000EX RYOBI

Le coupe-bordures RYOBI RLT-1000EX ne démarre pas, que faire ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que l'appareil est en position de fonctionnement et que le bouton de sécurité est enfoncé.

Comment remplacer la bobine de fil sur le RYOBI RLT-1000EX ?

Pour remplacer la bobine, retirez le capot de la tête de coupe, retirez l'ancienne bobine, enroulez le nouveau fil autour de la bobine en suivant les flèches indiquées, puis remettez le capot en place.

Le fil de coupe se casse souvent, que dois-je vérifier ?

Assurez-vous que le fil utilisé est de la bonne taille et du bon type pour votre modèle. Vérifiez également la tête de coupe pour des signes d'usure ou de dommages.

Comment régler la longueur du fil sur le RYOBI RLT-1000EX ?

La longueur du fil peut être ajustée en actionnant le mécanisme de déploiement automatique situé à l'arrière de la tête de coupe pendant que l'appareil est en marche.

Le moteur surchauffe, que faire ?

Laissez l'appareil refroidir avant de le réutiliser. Vérifiez que les évents ne sont pas obstrués et que l'appareil n'est pas utilisé de manière prolongée sans pause.

Comment nettoyer le coupe-bordures après utilisation ?

Débranchez l'appareil, puis utilisez une brosse douce pour enlever les résidus de poussière et de débris. Évitez d'utiliser de l'eau directement sur l'appareil.

Où puis-je trouver des pièces de rechange pour le RYOBI RLT-1000EX ?

Les pièces de rechange peuvent être trouvées sur le site web de RYOBI ou auprès de revendeurs agréés. Vous pouvez également consulter les magasins de bricolage locaux.

Quelle est la durée de vie de la batterie du RYOBI RLT-1000EX ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 30 à 90 minutes avec une charge complète.

Comment stocker le RYOBI RLT-1000EX correctement ?

Rangez l'appareil dans un endroit sec et frais. Si possible, retirez la batterie et conservez-la séparément pour prolonger sa durée de vie.

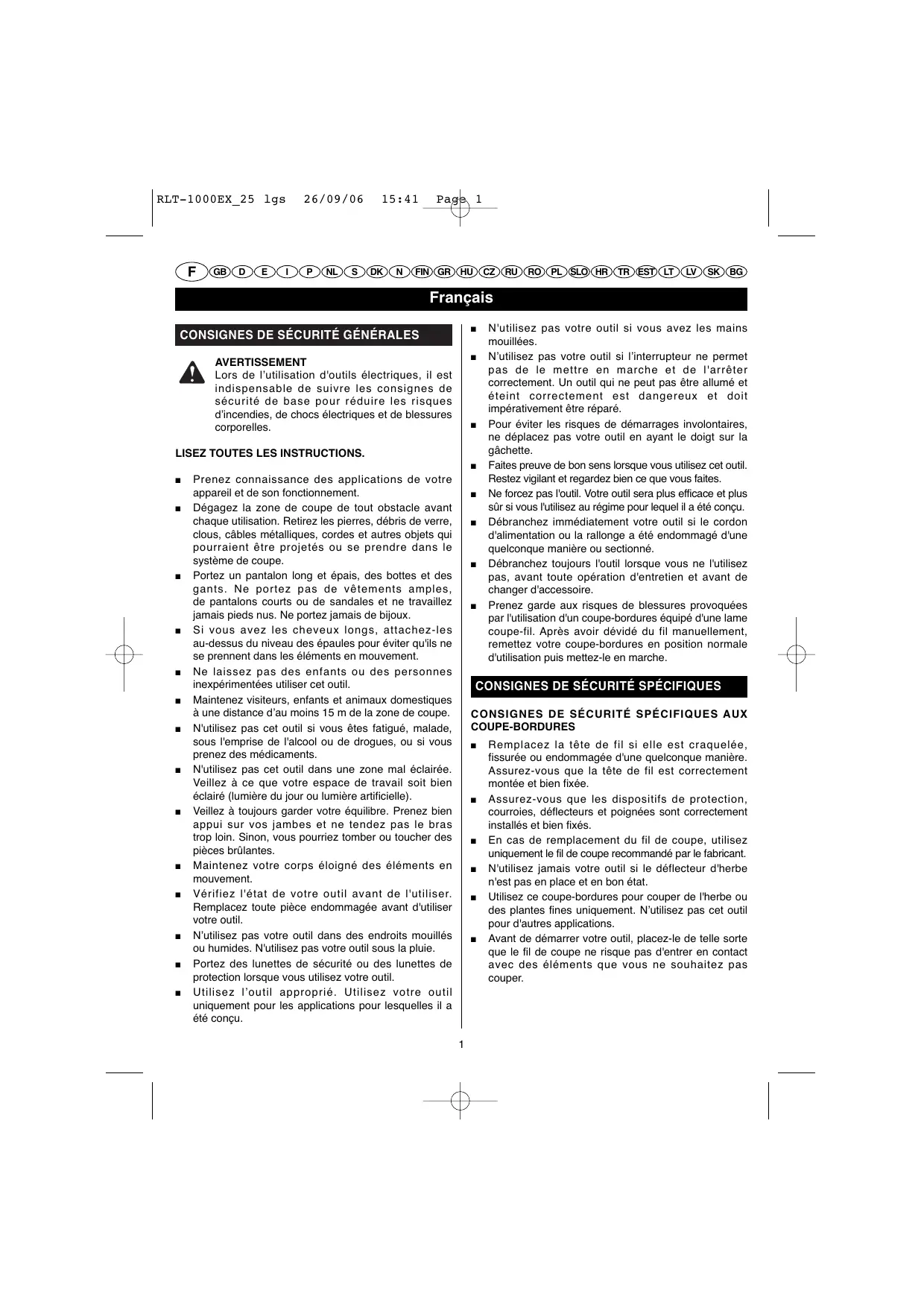

MODE D'EMPLOI RLT-1000EX RYOBI

Lors de l'utilisation d'outils électriques, il est indispensable de suivre les consignes de sécurité de base pour réduire les risques d'incendies, de chocs électriques et de blessures corporelles.

• Prenez connaissance des applications de votre appareil et de son fonctionnement.
• Dégagez la zone de coupe de tout obstacle avant chaque utilisation. Retirez les pierres, débris de verre, clous, câbles métalliques, cordes et autres objets qui pourraient être projetés ou se prendre dans le système de coupe.
• Portez un pantalon long et écais, des bottes et des gants. Ne portez pas de vêtements amples, de pantalons courts ou de sandales et ne travailliez jamais pieds nus. Ne portez jamais de bijoux. Si vous avez les cheveux longs, attachez-les au-dessus du niveau des épaules pour éviter qu'ils ne se prennent dans les éléments en mouvement. Ne laissez pas des enfants ou des personnes inexpérimentées utiliser cet outil.
• Maintenez visiteurs, enfants et animaux domestiques à une distance d'au moins 15 m de la zone de coupe. N'utilisez pas cet outil si vous êtes fatigué, malade, sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'utilisez pas cet outil dans une zone mal éclairée. Veillez à ce que votre espace de travail soit bien éclairé (lumière du jour ou lumière artificielle). Veillez à bien gérer votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Sinon, vous pourriez tomber ou toucher des pièces brûlantes.
• Maintenez votre corps éloigné des éléments en mouvement.
• Vérifiez l'état de votre outil avant de l'utiliser. Remplacez toute pièce endommagée avant d'utiliser votre outil. N'utilisez pas votre outil dans des endroits mouillés ou humides. N'utilisez pas votre outil sous la pluie.
• Portez des lunettes de sécurité ou des lunettes de protection lorsque vous utilisez votre outil. Utilisez l'outil approprié. Utilisez votre outil uniquement pour les applications pour lesquelles il a été conçu.

N'utilisez pas votre outil si vous avez les mains mouillées. N'utilisez pas votre outil si l'interrupteur ne permet pas de le mettre en marche et de l'arrêter correctement. Un outil qui ne peut pas être allumé et éteint correctement est dangereux et doit impérativement être réparé. Pour éviter les risques de démarrages involontaires, ne déplacez pas votre outil en ayant le doigt sur la gachette. Faites preuve de bon sens lorsque vous utilisez cet outil. Restez vigilant et regardez bien ce que vous faites. Ne forcez pas l'outil. Votre outil sera plus efficace et plus sûr si vous l'utilisez au régime pour lequel il a été conçu. Débranchez immédiatement votre outil si le cordon d'alimentation ou la bâche a été endommagé d'une manière. Débranchez toujours l'outil lorsque vous ne l'utilisez pas, avant toute opération d'entretien et avant de changer d'accessoire. - Prenez garde aux risques de blessures provoquées par l'utilisation d'un coupe-bordures équipé d'une lame coupe-fil. Après avoir dévidé du fil manuellement, remettez votre coupe-bordures en position normale d'utilisation puis mettez-le en marche.

Consignes de securite specifiques aux coupe-bordures

• Remplacez la tête de fil si elle est craquelée, fissurée ou endommagée d'une quelconque manière. Assurez-vous que la tête de fil est correctement montée et bien fixée. Assurez-vous que les dispositifs de protection, courroies, déflecteurs et poignées sont correctement installés et bien fixés. En cas de remplacement du fil de coupe, utilisez uniquement le fil de coupe recommandé par le fabricant. N'utilisez jamais votre outil si le déflecteur d'herbe n'est pas en place et en bon état. Utilisez ce coupe-bordures pour couper de l'herbe ou des plantes fines uniquement. N'utilisez pas cet outil pour d'autres applications. Avant de démarrer votre outil, placez-le de telle sorte que le fil de coupe ne risque pas d'entrer en contact avec des éléments que vous ne souhaitez pas couper.

Consignes de sécurité spécifiques

Tenez fermement votre outil par les deux poignées lorsque vous l’utilisez. Veillez à maintenir la tête de fil en dessous du niveau de votre taille. N’essayez jamais de couper si la tête de fil se trouve à plus de 76 cm du sol. Assurez-vous que la zone de coupe ne compte pas de câbles, pierres ou autres débris. Ne coupez pas le long d’éléments durs : cela pourrait entraîner des blessures ou endommager l’outil. N’utilisez pas votre outil pour couper de l’herbe qui ne pousserait pas dans de la terre (par exemple, ne coupez pas de l’herbe poussant au-dessus de pierres, sur un mur, etc.). Utilisez toujours votre coupe-bordures en le tenant bien droit. - Maintenez toujours vos mains éloignées du fil de coupe. N’essayez pas de retirer les éléments coupés ou de tenir les éléments à couper lorsque le fil de coupe est en rotation. Débranchez toujours l’outil avant de nettoyer la tête de fil. Ne tenez et ne transportez jamais l’outil par le fil de coupe. Soyez vigilant après l’arrêt de l’outil : le fil continue de tourner quelques secondes par inertie. Ne branchez pas votre coupe-bordures dans un endroit fermé ou mal ventilé, ou encore à proximité de substances inflammables et/ou explosives telles que certains liquides, gaz ou poudres. Ne traversez pas une route ou un chemin avec votre coupe-bordure si celui-ci est allumé. Ne fixez jamais de lame à votre coupe-bordure.

Sécurité électrique

Assurez-vous que le cordon d'alimentation est placé de telle sorte que personne ne risque de marcher dessus, de se prendre les pieds dedans, ou de l'endommager d'une quelconque manière. Veillez à maintenir le cordon d'alimentation et la rallonge en bon état. Ne transportez jamais l'outil par son cordon d'alimentation. Ne tirez jamais sur le cordon d'alimentation ou la rallonge mais sur la fiche pour débrancher l'outil. Veillez à maintenir le cordon d'alimentation et la rallonge éloignés de toute source de chaleur, d'huile et de tout objet tranchant. Utilisez uniquement des rallonges agréées pour une utilisation à l'extérieur, avec une section de 1,5 mm². Les connecteurs doivent être étanches et reliés à la terre.

• Vérifiez que la rallonge n'est pas usée, sectionnée ou entaillée. Un cordon d'alimentation ou une rallonge endommagée ou usée doit être remplacée ou réparée immédiatement. Assurez-vous que l'alimentation du secteur correspond à celle indiquée sur la plaque signalétique de l'outil. Ne branchez jamais ce coupe-bordure à une tension secteur différente de celle pour laquelle il a été créé. Si le câble d'alimentation ou la rallonge subit des dommages en cours d'utilisation, débranchez immédiatement le coupe-bordure. NE TOUCHEZ PAS LE CORDON OU LA RALLONGE AVANT DE DÉBRANCHER L'OUTIL. Vérifiez que votre réseau électrique est relié à un disjoncteur qui se déclenche au-delà de 30 mA.

Entretien

Entretenez votre outil avec soin. Changez les accessoires conformement aux instructions de ce manuel. Veillez à ce que les poignées soient toujours sèches, propres et dépourvues de toute trace d’huile ou de graisse. - Débranchez toujours l'outil avant de procéder à des réglages ou à des réparations. N'utilisez pas votre outil si certaines pièces sont endommagées. - Inspectez votre outil avant chaque utilisation pour vous assurer qu'il fonctionnera correctement. - Contrôlez l'alignement des pièces mobiles. Vérifiez qu'aucune pièce n'est cassée. Contrôlez le montage et tout autre élément pouvant affecter le fonctionnement de l'outil. Vérifiez également que la fiche est en bon état. Toute pièce endommagée doit être réparée ou remplacée par un Centre Service Agréé Ryobi. Nettoyez régulièrement votre outil afin d’éviter que de l’herbe ne s’accumule sur la tête de fil ou dans les fentes de ventilation. Ne plongez jamais votre outil dans l'eau ou dans tout autre liquide et ne l’aspergez pas. N'utilisez pas de solvants ni de détergents. Veillez à ce que les poignées soient toujours sèches et propres, sans déchet de coupe. - Après chaque utilisation, nettoyez votre outil à l'aide d'un chiffon doux et sec.

Avertissement

Débranchez toujours votre outil avant de procéder à toute opération d'entretien.

Consignes de sécurité spécifiques

Si la lame coupe-fil est usée ou cassée, faites-la remplacer par un Centre Service Agréé.

Réparations

• Les réparations doivent être effectuées par un technicien qualifié uniquement. L'entretien ou les réparations réalisées par des personnes non qualifiées entraînant des risques de blessures corporelles graves ou d'endommagement de l'outil. Le non-respect de cette consigne rend également votre garantie nulle et caduque. Lors de l'entretien, n'utilise que des pièces de rechange identiques à celles d'origine. Respectez les instructions figurant dans la section Entretien de ce manuel. Vous évitez ainsi les risques de chocs électriques et de blessures corporelles graves et vous évitez d'endommager l'outil. Le non-respect de ces instructions rend également votre garantie nulle et caduque.

Rangement et transport

• Arrêtez le moteur entre deux opérations de coupe et lorsque vous ne vous déplacez pas pour couper dans un autre endroit. Rangez votre outil dans un endroit sec et abrité.
• Rangez votre outil en hauteur ou dans un endroit fermé à clé afin d’éviter que des personnes non autorisées n’utilisent l’outil. Rangez votre outil hors de portée des enfants.
• Attachez votre outil lorsque vous devez le transporter.
• Conservez ces consignes. Consultez-les régulièrement et utilisez-les pour informer d'autres utilisateurs eventuels. Si vous prétez votre coupe-bordures, prétez également le manuel d'utilisation qui l'accompagne.

Symboles

Certains des symboles ci-après peuvent figurer sur votre outil. Apprenez à les reconnaître et mémorisez leur signification. Une interprétation correcte de ces symboles vous permettra d'utiliser libre outil avec plus de sécurité et de manière adéquate.

SYMbole	NOM	SIGNIFICATION
	Avertissement	Indique des précautions à prendre pour votre sécurité.
	Ricochet	Les objets projetés peuvent entraîner des blessures graves : portez des vêtements couvrants et des bottes.
	Protection oculaire	Portez toujours des lunettes de sécurité ou un masque de protection lorsque vous utilisez votre coupe-bordures.
	Maintenez les visiteurs à l'écart	Maintenez les visiteurs à une distance d'au moins 15 m de la zone de coupe.
	Lame interdite	N'installez jamais de lame sur cet outil.
	Isolation de Classe II	Cet outil est pourvu d'une double isolation.
	Avertissement sur les conditions d'humidité	N'exposez pas cet outil à la pluie et ne l'utilisez pas dans des endroits humides.
	Manuel d'utilisation	Afin de réduire les risques de blessures, il est indispensable de bien dire et de bien comprendre le précédent manuel d'utilisation avant d'utiliser cet outil.
	Tours par minute	Vitesse de rotation du fil de cet outil.
	Mesures de sécurité contre les chocs électriques	Débrancheimmédiatement votre outil si le cordon d'alimentation est endommagé ou sectionné.

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différents niveaux de risques liés à l'utilisation de cet outil.

SYMBOLE	NOM	SIGNIFICATION
	DANGER	Indique une situation dangereuse imminente, pouvant entraîner la mort ou de graves blessures si elle n'est pas évitée.
	AVERTISSEMENT	Indique une situation potentiellement dangereuse, pouvant entraîner de graves blessures si elle n'est pas évitée.
	MISE EN GARDE	indique une situation potentiellement dangereuse, pouvant provoquer des blessures légères à modérées si elle n'est pas évitée.
	MISE EN GARDE	(Sans symbole de sécurité.) Indique une situation pouvant provoquer des dommages matériels.

Reparations

L'entretien nécessite beaucoup de soin et une bonne connaissance de l'outil : il doit être effectué par un technicien qualifié. Pour les réparations, nous vous conseillons d'apporter votre outil au CENTRE SERVICE AGREE le plus proche de chez vous. Seules des pièces de rechange d'origine doivent être utilisées en cas de remplacement.

Avertissement

Toutes les précautions habituelles doivent être prises pour éviter les chocs électriques.

Avertissement

N'essayez pas d'utiliser cet outil avant d'avoir entièrement lu et compris le présent manuel d'utilisation. Conservez ce manuel d'utilisation et reportez-vous-y régulièrement pour travailler en toute sécurité et informer d'autres utilisateurs éventuels.

Avertissement

L'utilisation d'un outil électrique peut entraîner la projection de corps étrangers dans vos yeux et provoquer des lésions oculaires graves. Avant d'utiliser votre outil, mettez des lunettes de sécurité ou des lunettes de protection munies d'écrans latéraux, ainsi qu'un masque anti-poussière au besoin. Nous recommandons aux porteurs de lunettes de vue de protéger ces dernières en les recouvrant d'un masque de sécurité ou de lunettes de protection standard munies d'écrans latéraux. Protégez toujours vos yeux.

Conservez ces consignes.

Alimentation 230-240 V~50 Hz

Puissance 1000 W

Vitesse à vide 7000 tours/min

Fil de coupe 1,5 mm

Diamètre de coupe max. 380 mm

Niveau de pression acoustique 82 dB (A)

Niveau de puissance acoustique 96 dB (A)

Poids 4,8 kg

Niveau de vibrations : 5,0 m/s²

Description

1. Poignée principale avec gachette
2. Gachette
3. Bouton de déverrouillage de la gachette
4. Dispositif de maintien de la balle pogne
5. Carter du moteur
6. Poignée avant
7. Témoin de présence de tension
8. Arbre supérieur
9. Arbre inférieur avec outil de coupe
10. Bandoulière
11. Déflecteur d'herbe
12. Fil de coupe
13. Vis papillon
14. Bague d'accouplement
15. Bouton de serrage
16. Vis
17. Rondelle
18. Vis
19. Support
20. Mousqueton
21. Boucle d'ancrage
22. Bouton de sortie de fil
23. Lame coupe-fil
24. Bobine
25. Tête de fil
26. Arbre d'entraînement

Fixation de l'arbre avec OUTIL de COUPE à l'arbre supérieur (fig. 2)

La bague d'accouplement (14) permet de fixer les deux arbres ensemble.

Suivez les étapes ci-après pour fixer l'arbre avec le coupe-bordures à l'arbre supérieur :

Desserrez la vis papillon (13) en la tournant vers la gauche. Retirez le bouchon de l'arbre avec coupe-bordures. - Alignez le bouton saillant de l'arbre avec coupe-bordures avec la rainure de guidage de la bague d'accouplement. - Faites glisser l'arbre du coupe-bordures (9) dans l'arbre supérieur (8) jusqu'à ce qu'un "clic" signale que les deux arbres sont correctement fixés l'un à l'autre.

Remarque: Si le bouton ne se relâche pas complètement dans l'orifice de positionnement, les arbres ne sont pas correctement emboîtés. Tournez légèrement l'arbre du coupe-bordures vers la droite et vers la gauche, jusqu'à ce que le bouton soit bien enclenché dans l'orifice de positionnement.

• Serrez fermement la vis papillon (13) en la tournant vers la droite.

Montage

Remarque: En cours d'utilisation, vérifie régulièrement que la vis papillon (13) est bien serrée.

Detacher l'arbre avec OUTIL de COUPE de l'arbre superieur (fig. 2)

Détachez l'arbre du coupe-bordures de l'arbre supérieur pour le ranger ou pour fixer un autre outil à l'arbre supérieur. Suivez les étapes ci-après pour détacher l'arbre du coupe-bordures de l'arbre supérieur :

Relâchez la gâchette (2) et attendez que le moteur s'arrête. Débranchez le coupe-bordures. Desserrez la vis papillon (13) en la tournant vers la gauche. Enoncez le bouton saillant dans l'orifice de positionnement et tirez l'arbre du coupe-bordures vers l'extérieur pour le désolidariser de l'arbre supérieur.

Fixation de la poignee avant (fig. 3)

Suivez les étapes ci-après pour installer la poignée avant :

• Placez la poignée avant (6) contre l'arbre supérieur (8) de façon à ce qu'elle soit orientée vers la poignée principale (1).
• Placez la poignée avant à la hauteur souhaitée sur l'arbre supérieur pour une position d'utilisation confortable.
• Insérez la vis longue (16) dans les trous situés à la base de la poignée avant. Insérez la rondelle (17) sur la vis longue. Enfin, vissez fermement le bouton de serrage (15) sur la vis longue derrière la rondelle.

Fixation du déflecteur d'herbe (fig. 4)

Suivez les étapes ci-après pour installer le déflecteur d'herbe :

Placez le déflecteur d'herbe (11) sur le support (19). Insérez les vis (18) dans les trous du support et serrez-les fermement pour fixer le déflecteur d'herbe.

Dispositif de maintien de la rallonge (fig. 5)

Le dispositif de maintien de la rallonge est un crochet situé sous le carter moteur. Il permet de faire passer la rallonge afin que la fiche soit maintenue et qu'elle ne soit pas débranchée par inadvertance.

Avant de brancher une rallonge à la prise du cordon d'alimentation du coupe-bordures, faites-la passer par le crochet afin d’éviter qu’elle ne soit débranchée par inadvertance. Utilisez toujours une rallonge agréée pour une utilisation à l’extérieur. - Formez une boucle avec la rallonge juste sous la fiche de la rallonge, insérez-la dans le trou situé à l’arrière du crochet et faites passer la boucle autour du crochet. Tirez ensuite sur la rallonge pour resserrer la boucle autour du crochet. - Branchez la fiche de la rallonge à la prise du cordon d'alimentation du coupe-bordures.

Bandoulière (fig. 6)

Votre coupe-bordures est livrée avec une bandoulière (10) pour un plus grand confort d'utilisation.

• Attachez simplement le mousqueton (20) de la bandoulière à la boucle d'ancrage (21) située à l'avant du carter moteur (5).

Avertissement

Votre coupe-bordures est susceptible de projeter des débris en cours d'utilisation pouvant entraîner des blessures. Portez toujours des lunettes de protection, des bottes, des gants et un pantalon long et épais lorsque vous utilisez votre coupe-bordures.

Mise en MARCHE et ARRET du coupe-bordures (fig. 7)

Pour permettre le démarrage du coupe-bordures, appuyez sur le bouton de déverrouillage de la gachette (3) puis appuyez sur la gachette (2). Relâchez le bouton de déverrouillage de la gachette dès que le moteur a démarré. Pour arrêter le coupe-bordures, relâchez la gachette.

Utilisation du coupe-bordures (fig. 8)

Respectez les instructions suivantes pour utiliser le coupe-bordures :

• Branchez le cordon d'alimentation du coupe-bordures à une rallonge agréée pour une utilisation à l'extérieur. Reportez-vous aux consignes de sécurité relatives à la "Sécurité électrique" de ce manuel. Une fois votre coupe-bordures branché à une prise, le témoin de présence de tension (7) s'allume (voyant bleu).

Utilisation

• Placez la bandoulière (10) sur votre épaule gauche (opposée au côté duquel vous allez utiliser le coupe-bordures). Réglez la longueur de la bandoulière de façon à atteindre une position de travail confortable. Tenez la poignée principale du coupe-bordures avec votre main droite et la poignée avant avec votre main gauche.

Remarque : Tenez fermement votre outil à deux mains pendant toute la durée d'utilisation.

Tenez le coupe-bordures à votre droite avec le moteur derrière vous. - Appuyez sur le bouton de déverrouillage de la gachette puis sur la gachette pour mettre le coupe-bordures en marche. Le coupe-bordures atteint progressivement sa vitesse de fonctionnement. Coupez les herbes en un mouvement de balayage parallèle au sol, de la droite vers la gauche.

Remarque: En cas de surcharge du moteur, un dispositif de protection interne arrête automatiquement le moteur. Si cela arrive, laissez le moteur refroidir pendant 10 minutes environ avant de le remettre en marche. Le coupe-bordures doit alors se remettre en marche sans problème.

Pour arrêter le coupe-bordures, relâchez simplement la gâchette.

Avertissement

Le fil de coupe continue de tourner par inertie pendant quelques secondes après l'arrêt du coupe-bordures. Afin d'éviter tout risque de blessures, restez vigilant tant que le fil ne s'est pas complètement arrêté.

Conseils de COUPE

• Inspectez et dégagez la zone de coupe de tout caillou, morceau de verre ou câble susceptible de se prendre dans la tête de fil ou d'être projeté en cours d'utilisation. Ne coupez que des herbes sèches avec votre coupe-bordures. Maintenez toujours la tête de fil parallèle au sol. Coupez les herbes de plus de 20 centimè
• Déplacez lentement le coupe-bordures de part et d'autre de la zone de coupe, en maintenant la tête de fil à la hauteur de coupe souhaitée.
• Ce sont les extrémités des fils qui coupent : n'enforcez pas la tête de fil dans l'herbe haute. Dévidez du fil supplémentaire après chaque utilisation pour éviter que le fil ne se rétracte dans la tête de fil. L'extrémité du fil s'usant en cours d'utilisation, l'amplitude de coupe se réduit au fur et à mesure. Si vous ne dévidez pas du fil supplémentaire de temps en temps, le fil risque de s'user jusqu'à niveau des oeillets. Lorsque le coupe-bordures est arrêté, le fil se relâche et tend à se rétracter dans la tête de fil. Si cela se produit, débranchez le coupe-bordures, retirez la bobine de la tête de fil, refaites passer le fil dans les oeillets et remettez la bobine en place. Évitez de heurter des objets durs tels que des chaînes de clôtres ou du béton avec le fil car cela l'userait prématurément. Ne frottez jamais la tête de fil contre le sol lorsque vous coupez.

Devidage du FIL de COUPE (fig. 9)

Votre couper-bordures est équip du système EZ LineTM de dévidage de fil. Respectez les instructions suivantes pour dévider du fil de coupe automatiquement

• Tapez doucement le bouton de sortie de fil (22) sur le sol lorsque le moteur est en marche. Ne maintenez pas le bouton de sortie de fil contre le sol.

Remarque : La lame coupe-fil (23) située sur le déflecteur d'herbe coupe le fil à la longueur optimale.

Remarque : Pour éviter d’emmêler le fil, ne tapez qu’une fois le bouton de sortie de fil contre le sol pour augmenter la longueur du fil de coupe. Si la longueur du fil sorti n’est pas suffisante, attendez quelques secondes avant de taper de nouveau le bouton de sortie de fil contre le sol. Maintenez toujours une longueur de fil correspondant au diamètre maximal de coupe.

LAME coupe-fil du déflecteur d'herbe (fig. 10)

Le déflecteur d'herbe de votre coupe-bordures est équipé d'une lame coupe-fil (23). Pour une efficacité optimale, dévidez du fil jusqu'à ce qu'il soit assez long pour être coupé par la lame coupe-fil. Augmentez la longueur du fil dès que vous constatez que le moteur tourne à une vitesse supérieure à la normale. Le fil sera ainsi toujours utilisé de façon optimale et maintenu à la longueur ajustée pour être correctement dévidé.

Avertissement

Lors de l'entretien, n'utilise que des pièces de rechange Ryobi identiques à celles d'origine. L'utilisation de toute autre pièce peut engendrer des dangers ou endommager le produit.

Reemplacement de la BOBINE (fig. 11 et 12)

Vous pouvez vous procurer de nouvelles bobines de fil de coupe chez votre revendeur Ryobi local.

Relâchez la gâchette. Débranchez le coupe-bordures.

Avertissement

Assurez-vous que la tête de fil s'est arrêté de tourner. Le contact avec une tête de fil en rotation risque d'entraîner des blessures.

Retirez le bouton de sortie de fil en le tournant vers la gauche. Retirez la bobine vide (24). Nettoyez soigneusement la tête de fil (25). Vérifiez que la tête de fil n'est pas endommagée et qu'aucune pièce n'est usée.

Tenez la bobine de façon à ce que le côté doté de taquets se trouve vers le haut.

Remarque: Les extrémités des fils, sur une bobine neuve, seront bloquées dans les rainures des taquets. Libérez les fils des rainures, déroulez 15 cm de fil environ puis rebloquez les fils dans les taquets.

• Insérez chaque extrémité de fil dans un œillet de la tête de fil. Placez la bobine sur l'arbre d'entraînement (26).

Remarque : Pour permettre la bobine en place, il vous faudra peut-être la tourner légèrement.

Remarque: Si le fil s'emmêle ou se casse au niveau des oeillets, retirez la bobine, refaites passer du fil dans l'oeillet et remettez la bobine en place sur l'arbre d'entrainment.

Retirez d'un coup sec les fils des rainures dans lesquelles il s'était coincé tout en appuyant sur la bobine. - Appuyez sur la bobine pour avoir accès au filage de l'arbre d'entrainment. Vissez le bouton de sortie du fil sur l'arbre d'entrainment.

RÉSOLUTION DES PROBLEMES

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Le fil ne se dévide pas lorsque le bouton de sortie de fil est tapé contre le sol.	1. Le fil est collé sur lui-même. 2. Il n'y a plusASFez de fil sur la bobine. 3. Les extrémités du fil sont usées et trop courtes. 4. Le fil est emméLé sur la bobine.	1. Lubrifice le fil avec un produit à base de silicone. 2. Changez la bobine (voir la section "Remplacement de la bobine"). 3. Tirez sur les extrémités du fil tout en appuyant sur le bouton de sortie de fil puis relâchéze-le. 4. Dérouliez le fil de la bobine et ré-enroulez-le (voir la section "Remplacement de la bobine").
Le bouton de sortie de fil est difficile à dévisser.	De l'herbe s'est accumulée sur la tête de fil.	Nettoyez les pieces sur lesquelles l'herbe s'est accumulée.
L'herbe s'enroule autour de l'arbre d'entrainment et de la tête de fil.	Vous coupez de l'herbe haute à ras du sol.	Coupez les herbes haute des haut vers le bas.
Le coupe-bordures s'est arrêté et il n'est pas possible de le remettre en marche.	1. Le dispositif de coupure en cas de surcharge s'est déclenché. 2. Un fusible a sauté. 3. Le coupe-bordures est en panne.	1. Attende 10 minutes avant de remmettre le moteur en marche. 2. Vérifiez les fusibles. 3. Contactez un technicien qualifié pour réparer le coupe-bordures.

MISEAU REBUT

Ne jetez pas les outils électriques avec les ordures ménagères. Faites-les recycler dans des centres de recyclage. Contactez les autorités ou votre revendeur pour connaître la procédure de recyclage adéquate.

Ce produit Ryobi est garanti contre les vices de fabrication et les pièces défectueuses pour une durée de vingt-quatre (24) mois, à compter de la date figurant sur l'original de la facture établie par le revendeur au utilisateur final.

Les détériorations provoquées par l'usure normale, par une utilisation ou un entretien anormal ou non autorisé, ou par une surcharge sont exclues de la présente garantie, de même que les accessoires tels que batteries, ampoules, lames, embouts, sacs, etc.

En cas de mauvais fonctionnement au cours de la période de garantie, veillez à envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.

Conforme à la Directive Machines 98/37/EC et à la Directive CEM 89/336/EEC.

Nous déclarons sous notre propre responsabilité que le produit auquel s'applique cette déclaration de conformité est conforme aux exigences en matière de santé et de sécurité stipulées par la Directive Machines 98/37/EC et autres normes applicables telles que la Directive CEM 89/336/EEC ou les normes 93/68/EEC, 73/23/EEC, 2000/14/EC.

Les normes européennes et/ou nationales et/ou les specifications techniques suivantes ont été consultées afin d'appliquer les exigences en matière de santé et de sécurité formulées dans les directives communautaires : EN60335: 1:2002+A11:2004+ A1:2004+A12:2006, EN60335-2-91:2003, EN786:1996+A1:2001, EN50366:2003, EN55014-1:2000/A1:2001+A2:2002, EN55014-2:1997/+A1:2001, EN61000-3-2:2000, EN61000-3-3:1995/+A1:2001.

Niveau de puissance acoustique mesuré : 91 dB (A)

Niveau de puissance acoustique garanti : 96 dB (A)

Date d'émission: 08/2006

Émis par: Intertek ETL SEMKO Shanghai Ltd., RPC.

Ce produit a été certifié conforme aux limites sonores applicables suite à un contrôle (annexe E) réalisé par Intertek ETL SEMKO Shanghai Ltd., RPC.

Les documents techniques sont conservés par le Chef de projet du département Tests et Normes chez Techronic Appliances (HK) Ltd. 18/F, CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong.
