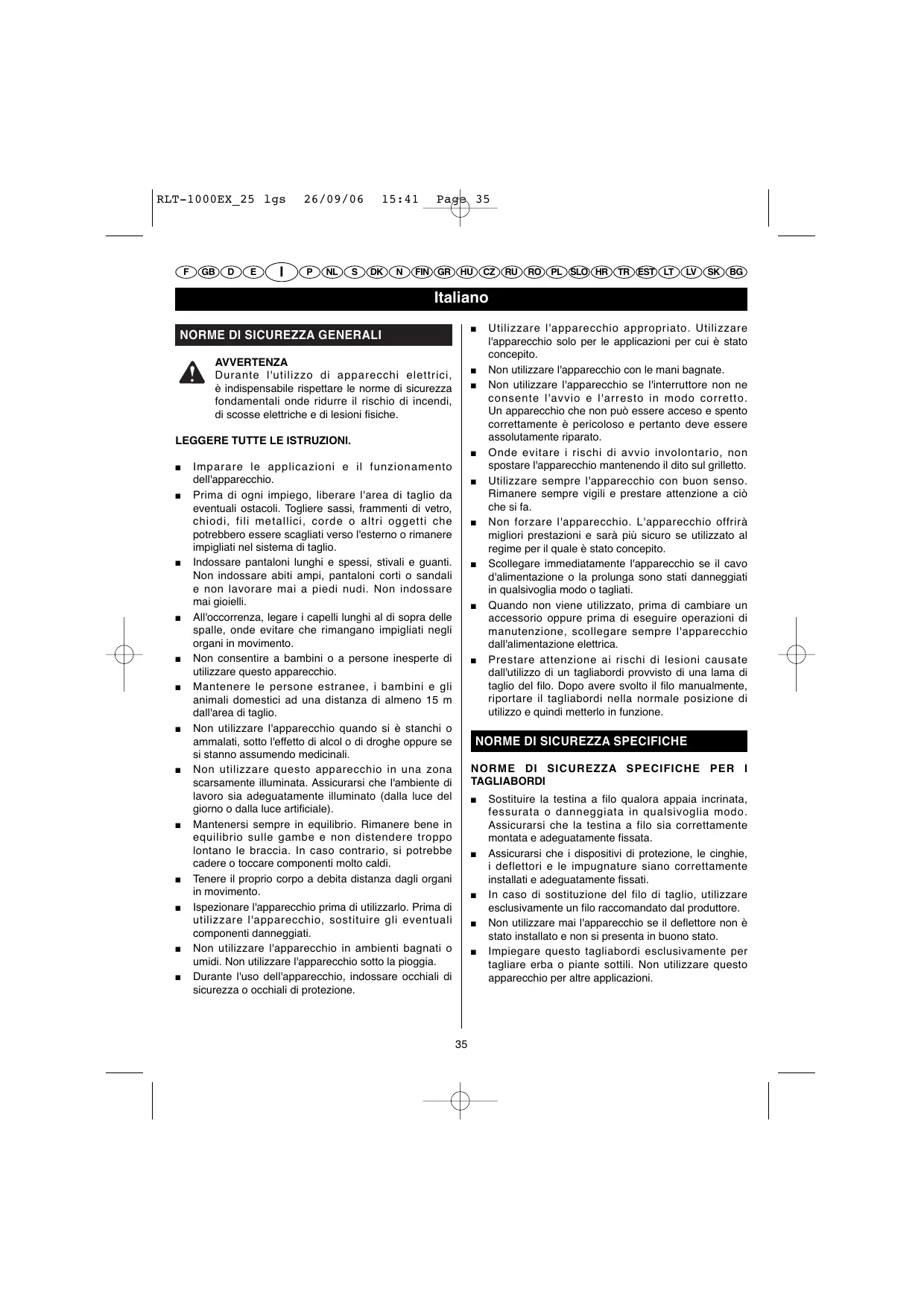

MANUALE UTENTE RLT-1000EX RYOBI

Durante l'utilizzo di appearecchi elettrici, è indispensable rispectare le norme di sicurezza fondamentali onde ridurre il rischio di incendi, di scosse elettriche e di lesioni fisiche.

LEGGERE TUTTE LE ISTRUZIONI.

• Imparare le applicazioni e il funzionamento dell'apparecchio.
• Prima di ogni impiego, liberare l'area di taglio da eventuali ostacoli. Togliere sassi, frammenti di vetro, chiodi, fili metallici, corde o altri oggetti che potrebbero essere scagliati versuso l'esterno o rimanere impigliati nelsystema di taglio.
• Indossare pantaloni lunghi e spessi, stivali e guanti. Non indossare abiti ampi, pantaloni corti o sandali e non lavorare mai a piedi nudi. Non indossare mai gioielli.
• All'occorrezza, legare i capelli lunghi al di sopra delle spalle, onde evitare che rimangano impigliati negli organi in movimento.
  Non consentire a bambini o a persone inesperte diutilizzare quello apparecchio.
• Mantenere le personne estranee, i bambini e gli animali domestici ad una distance di almeno 15 m dall'area di taglio.
  Non utilizzato l'apparechio quando si è stanchi o ammalati, sotto l'effetto di alco l di droghe oppure se si stanno assumendo medicinali.
  Nonutilizzarequestoapparecchioinuna zona scarsamenteilluminata.Assicurarsi che l'ambiente di lavorosia Adeguatamente illuminato (dalla luce del giorno o dalla luce artificiale).
• Mantenersi sempre in equilibrio. Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. In caso contrario, si potrebbe cadere o toccare componenti molto caldi.
• Tenere il proprio corpo a debita distanza dagli organi in movimento.
  ■ Ispezionare l'apparecchio prima di utilizzato. Prima di utilizzato l'apparecchio, sostituire gli eventuali componenti danneggiati.
  Nonutilizzare l'apparecchio in ambienti bagnati o umidi. Nonutilizzare l'apparecchio sotto la pioggia.
• Durante l'uso dell'apparecchio, indossare occhiali di sicurezza o occhiali di protezione.

Utilizzare l'apparecchio appropriato. Utilizzato l'apparecchio solo per le applicazioni per cui è stato concepito.
Nonutilizzare l'apparecchio con le manibagnate.
Non'utilizzato l'apparecchio se l'interruttore non ne consente l'avvio e l'arresto in modo corretto. Un apparecchio che non può essere acceso e spento correttamente è pericoloso e pertanto delve essere assolutamente riparato.
- Onde evitare i rischi di avvio involontario, non spostare l'apparecchio mantenendo il dito sul grilletto.
Utilizzare sempre l'apparechio con buon senso. Rimanere sempre vigili e prestare attenzione a cui che si fa.
Non forzare l'apparecchio. L'apparecchio offrìa migliorieri prestazioni e sare più sicuro se utilizzato al regime per il quale è stato concepito.
- Scollegare immediatamente l'apparechio se il cavo d'alimentazione o la prolonga sono stati danneggiati in qualsvoglia modo o tagliati.
- Quando non viene utilizzato, prima diambiare un accessorio oppure prima di eseguire operazioni di manutenzione, scollegare sempre l'apprecchio dall'alimentazione elettrica.
- Prestare attenzione ai rischi di lesioni causate dall'utilizzo di un tagliabordi provvisto di una lama di taglio del filo. Dopato avere svolto il filo manually, riportare il tagliabordi nella normale posizione di utilizzo e quindi metterlo in funzione.

NORMEDI SICUREZZA SPECIFICHE

NORMEDI SICUREZZA SPECIFICHE PERITAGLIABORDI

Sostituire la testina a filo qualora appaia incrinata, fessurata o danneggiata in qualsvoglia modo. Assicurarsi che la testina a filo sa correttamente montata e adeguatamente fissata.
Assicurarsi che i dispositivi di protezione, le cinghie, i deflettori e le impugnature siano correttamente installati e adeguatamente fissati.
In caso di sostituzione del filo di taglio, utilizzare esclusivamente un filo raccomandato dal produttore.
Nonutilizzare mai l'apparecchio se il deflettore non è stato installato e non si presenta in buono stato.
Impiegare quello tagliabordi esclusivamente per tagliare erba o piante sottili. Non utilizzato quello apparetcchio per altre applicazioni.

Italiano

NORMEDI SICUREZZA SPECIFICHE

• Prima di mettere in funzione l'apparecchio, posizionarlo in modo tale che il filo di taglio non rischi di entrare a lavoro con elementi che non si desidera tagliare.
• Durante l'uso, tenere saldamente l'apparecchio afferrandone entrambé le impugnature. Tenere la testina a filo al di fatto della propria cintura. Non tentare mai de eseguire un'operazione de taglio se la testina a filo si trova ad altri 76 cm da terra.
  Assicurarsi che l'area di taglio sia priva di cavi, pietre o altri detriti.
  Non tagliare lungo elementi duri: ciò potrebbe causare lesions o danneggiare l'apparecchio.
  Non utilizzato l'apparecchio per tagliare erba che non cresce nella terra (ad esempio, non tagliare l'erba cresciuta su pietre, muri, ecc.).
  Utilizzare sempre il tagliabordi tenendolo diritto.
• Tenere sempre le mani lontane dal filo di taglio. Non tentare di rimuovere gli elementi tagliati o di trattenere gli elementi da tagliare nelle il filo di taglio è in rotazione. Prima di pulire la testina a filo, scollegare sempre l'apparecchio dall'alimentazione elettrica. Non tenere e non trasportare mai l'apparecchio per il filo di taglio.
  Rimanere vigilianchekipoderavearrestato l'appareccchio:il filo continuagirareper inerzia ancora per alcini secondi.
  Non collegare il tagliabordi all'alimentazione elettrica in un luogo chiuso o mal ventilato né in prossimità di sostanze infiammabili e/o esplovec, come certi tipi di liquidi, gas o polveri.
  Non atraversare una strada o un luogo di passaggio con il tagliabordi in funzione.
  Non fissare mai lame di alcun tipo al tagliabordi.

SICUREZZA ELETTRICA

Accertarsi che il cavo d'alimentazione sia collocato in modo tale da non essere calpestato o danneggiato e da non rianervi impigliati con i piedi.
Controllare che il cavo d'alimentazione e la prolunga siano in buono stato. Non trasportare mai l'apparecchio tenendolo per il cavo d'alimentazione. Non tirare mai il cavo o la prolunga ma la spina per scollegare l'apparecchio dall'alimentazione elettrica. Fare attenzione a sostenere il cavo d'alimentazione e la prolunga lontani da qualsiasti fonte di calore, olio od oggetto tagliente.

Per i lavori da eseguire all'esterno,utilizzare solo prolonghe omologate con una sezione di 1,5mm^2 I connettori devono essere a tenuta e collegati a terra.
Assicurarsi che la prolunga non sia usurata, tagliata o incisa. Si raccomanda di sostituire o di riparare immediatamente un cavo d'alimentazione o una prolunga danneggiati o usurati.
Assicurarsi che la tensione dell'impiano elettrico utilizzato corrisponda a quella indicata sulla targhetta d'identificazione dell'apparecchio. Non collegare mai il tagliabordi ad una tensione di rete diversa da quella per la quale è stato conceito.
Se il cavo d'alimentazione o la prolunga subiscono danni durante l'uso, scollegare immediatamente il tagliabordi dall'alimentazione elettrica. NON TOCCARE IL CAVO NE LA PROLUNGA PRIMA DI SCOLLEGARE L'APPARECCHIO DALL'ALIMENTAZIONE ELETTRICA.
Assicurarsi che l'impianto elettrico sia collegato ad un interruptore che scatta per valori superiori a 30mA

MANUTENZIONE

Effettuare un'accurata manutenzione dell'apparecchio. Sostituire gli accessori seguito le istruzioni riportate nel presente manuale. Verificare che le impugnature siano sempre asciutte, pulite e privile di traccè di olio o di grasso.
- Prima di procedere ad eventuali operazioni di regolazione o a qualunque intervento di riparazione, scollegare sempre l'apparecchio dall'alimentazione elettrica.
Non utilizzato l'apparecchio se presenta componenti danneggiati.
- Prima di anni utilizzato, ispezionare l'apparecchio per assicurarsi che sia in grado di funzionare correttamente. Controllare l'allineamento dei componenti mobili. Verificare che non vi siano componenti rotti. Controllare il montaggio ed altri eventuali fattori importanti per il corretto funzionamento dell'apparecchio. Verificare inoltre che la spina sia in buono stato. Provedere alla riparazione o alla sostituzione di eventuali componenti danneggiati rivolgendosi ad un Centro di Assistenza Autorizzato Ryobi.
Pulire regolarmente l'apparechio per evitare che l'erba tagliata si accumuli sulla testina a filo o nelle aperture di aerazione.
Non immergere mai l'apparecchio in acqua o in qualunque alto liquido e non spruzzarlo con eventuali prodotti.

Italiano

NORMEDI SICUREZZA SPECIFICHE

Non utilizzare solventi né detergenti. Verificare che le impugnature siano sempre ascuitte e pulite e non presentino residui di taglio.
- Dopogni impiego, pulire l'apparecchio servendosi di un panno morbido asciutto.

AVVERTENZA

Scollegare sempre l'apparechio dall'alimentazione elettrica prima di eseguire qualsiasi operazione di manutenzione.

Se la lama di taglio del filo è usurata o rottta, richiederne la sostituzione presso un Centro di Assistenza Autorizzato.

INTERVENTI DI RIPARAZIONE

Gli interventi di riparazione devono essere effettuali solo da un technician significato. La manutenzione o eventuali riparazioni effettuate da personale non significato comportano rischi di gravi lesions fisiche o di danneggiamento dell'apparecchio. La mancata osservanza di questa norma invalida la garanzia, rendendola nulla.

Nelle operazioni di manutenzione, utilizzare solo parte di ricambio identiche ai ricambi originali.Seguire le istruzioni riportate nella sezione "Manutenzione" del presente manuale. Cosi facendo, si eviteranno i rischi di scosse elettriche, di gravi lesioni fisiche e di danneggiamento dell'apparecchio. La mancata osservanza di"Thise istruzioni invalida la garanzia, rendendola nulla.

• Arrestare il motore tra un'operazione di taglio e l'altra e quando ci si deve spostare per tagliare l'erba in un altro punto.
  Riporre l'apparecchio in un luogo asciutto e protetto.
• Riporre l'apparecchio in un locale chiuso a chiave oppure collocarlo su un ripiano soprelevato, per evitare che lo utilizzato persone non autorizzate. Riporre l'apparecchio fuori alla porta dei bambini.
  Fissare l'apparecchio quando lo si deve trasportare.
• Conservare le presenti istruzioni. Consultarle regolarmente e utilizzarle per informare altri eventuali utilizzatori. Nel prestare il tagliabordi, prestareanche il manuale d'uso adesso relative.

Italiano

SIMBOLI

Alcuni dei symboli rappresentati di seguito possono comparire sul proprio apparecchio. Imparare a riconoscerli e memorizzarne il significato. Una corretta interpretazione di questi symboli consentirà all'opereatore di utilizzato l'apparecchio con maggiore sicurezza e in modo adeguato.

SIMBOLO	DENOMINATIONE	SIGNIFICATO
	Avvertenza	Indica le precauzioni da adottare per la sicurezza personale.
	Rimbalzi	Gli oggetti scagliati versuso l'esterno possocono causare gravi lesioni: indossare indumenti coprenti e stivali.
	Protezione oculare	Durante l'uso del tagliabordi, indossare sempre occhiali di sicurezza o una maschera di protezione.
	Tenere a distance le persona estranee	Mantenere le persona estranee ad una distance di almeno 15 m dall'area di taglio.
	Lama vietata	Non installare mai una lama su quello apparecchio.
	Isolamento di classe II	Quito apparecchio è provvisto di un doppio isolamento.
	Avvertenza sulle condizioni di umidità	Non esporre l'apparecchio alla pioggia e non utilizzato in luoghi umidi.
	Manuale d'uso	Per ridurre i rischi di lesioni, è indispensableabile leggere attendamente e comprendere il presente manuale d'uso prima di utilizzato l'apparecchio.
	Giri al minuto	Velocità di rotazione del filo dell'apparecchio.
	Misure precauzionali di sicurezza contro le scosse elettriche	Scollegare immediamente l'apparecchio dall'alimentazione elettrica se il cavo è danneggiato o tagliato.

I significi rportati di seguito e le relative denominazioni consentono di illustrare i diversi livelli di rischi legati all'utilizzo di istesso appearecchio.

SIMBOLO	DENOMINAZIONE	SIGNIFICATO
	PERICOLO	Indica una situazione di pericolo imminente, che, se non viene evitata, cui è essere causa di morte o dare origine a gravi lesioni.
	AVVERTENZA	Indica una situazione di potenziale pericolo, che, se non viene evitata, cui èicare origine a gravi lesioni.
	ATTENZIONE	Indica una situazione di potenziale pericolo, che, se non viene evitata, cui è dare origine a lesioni da lievi a moderate.
	ATTENZIONE	(senza simbolo di allarme in materia di sicurezza). Indica una situazione che può provocare danni materiali.

Italiano

INTERVENTI DI RIPARAZIONE

La manutenzione richiede molta cura nonché una buona conoscenza dell'appareccchio e pertanto deve essere effettuata da un technique significato. Per le riparazioni, si consiglia di portare l'appareccchio al più vicino CENTRO DI ASSISTENZA AUTORIZZATO. In caso di sostituzione, utilizzare solo parte di ricambio originali.

AVVERTENZA

Per evitare le scosse elettriche, devono comunique essere adottate tutte le normali misure precauzionali.

AVVERTENZA

Non tentare di utilizzare l'apparecchio prima di essere letto per intero e ben compreso il presente manuale d'uso. Conservare quello manuale e consultrarlo regolarmente per lavorare in condizioni di massima sicurezza ed informare altri eventuali utilizzatori.

AVVERTENZA

L'utilizzo di un appearecchio elettrico può comportare la proiezione di corpi estranei negli occhi e provocare gravi lesioni oculari. Prima di utilizzato quello appearecchio, indossare occhiali di sicurezza o occhiali protettivi muniti di schermi laterali e, se necessario, una maschera antipolvere. Si consiglia altresi, ai portatori di occhiali da vista, di proteggere quosti ultimi con una maschera di sicurezza o con occhiali protettivi standard muniti di schermi laterali. Proteggere sempre gli occhi.

CONSERVARE LE PRESENTI ISTRUZIONI.

CARATTERISTICTECNICHE

Alimentazione 230-240 V~50 Hz

Potenza 1000 W

Velocità a vuoto 7000 giri/min.

Filodi taglio 1,5mm

Diametro di taglio max. 380 mm

Pressione acustica .82 dB (A)

Potenza acustica .96 dB (A)

Peso 4,8 kg

Livello di vibrazioni .5,0 m/s2

DESCRIZIONE

1. Impugnatura principale con grilletto
2. Grilletto

3. Pulsante di sblocco del grilletto

4. Dispositivo di fissaggio della prolunga

5. Carter del motore
6. Impugnatura anteriore
7. Spia luminosa di presenza tensione
8. Tubo superiore
9. Tubo inferiore con utensile di taglio
10. Tracolla
11. Deflettore
12. Filodi taglio
13. Vite a galletto
14. Anello di accoppiamento
15. Manopola di serraggio
16. Vite
17. Rondella
18. Vite
19. Supporto
20. Moschettone
21. Anello di anticoraggio
22. Pulsante di uscita del filo
23. Lama di taglio del filo
24. Bobina
25. Testina a filo
26. Albero di trasmissione

MONTAGGIO

FISSAGGIO DEL TUBO CON UTENSILE DI TAGLIO AL TUBO SUPERIORE (Fig. 2)

L'anello di accoppiamento (14) consente di fissare insieme i due tubi.

Seguire le fasi sotto illustrate per fissare il tubo con utensile tagliabordi al tubo superiore:

Allentare la vite a galletto (13) ruotandola verso sinistra.
Rimuovere il tappo dal tubo con utensile tagliabordi.
Allineare il pulsante sporgente del tubo con utensile tagliabordi rispetto alla scanalatura di guida dell'anello di accoppiamento.
- Fare scorrere il tubo con utensile tagliabordi (9) nel tubo superiore (8) sino a quando un "clic" non indichera che i due tubi si sono correttamente innestati l'uno nell'alto.

Note: Se il pulsante non si innesta completeness nel foro di positioningamento, significa che i tubi non sono correttamente incastrati. Ruotare leggermente il tubo con utensile tagliabordi verso destra e versosinistra, sino a quando il pulsante non si innesta correttamente nel foro di positioningamento.

Serrare a fondo la vite a galletto (13) ruotandola versus destra.

Nota: Durante l'uso, assicurarsi regolarmente che la vite a galletto (13) sua adeguatamente serrata.

Italiano

MONTAGGIO

DISINSERIMENTO DEL TUBO CON UTENSILE DI TAGLIO DAL TUBO SUPERIORE (Fig. 2)

Disinserire il tubo con utensile tagliabordi dal tubo superiore per riporlo o per fissare un'alto utensile al tubo superiore.

Seguire le fasi sotto illustrate per disinserire il tubo con utensile tagliabordi dal tubo superiore:

Rilasciare il grilletto (2) ed attendere che il motore si arresti.
Scollegare il tagliabordi dall'alimentazione elettrica.
Allentare la vite a galletto (13) ruotandola verso sinistra.
- Premere il pulsante sporgente inserto nel foro di posizionamento e tirare il tubo con utensile tagliabordi verso l'esterno, per sganciarlo dal tubo superiore.

FISSAGGIO DELL'IMPUGNATURA ANTERIORE (Fig. 3)

Per installare l'impugnatura anteriore, eseguire le fasi illustrate di seguito:

Posizione l'impugnatura anteriore (6) contro il tubo superiore (8), in modo tale che risulti rivolta verso l'impugnatura principale (1).
- Posizione l'impugnatura anterioe all'altezza desiderata sul tubo superiore, in modo da ottener una posizione di utilizzo comfortevole.
Inserire la vite lunga (16) nei fori situati alla base dell'impugnatura anteriore.
Inserire la rondella (17) sulla vite lunga.
Infine, avvitare saldamente la manopola di serraggio (15) sulla vite lunga, dietro la rondella.

FISSAGGIO DEL DEFLETTORE (Fig. 4)

Per installare il deflettore, eseguire le fasi illustrati di seguito:

Posizonare il deflettore (11) sul supporto (19).
- Inserire le viti (18) nei fori del supporto e sarrarle saldamente per fissare il deflettore.

DISPOSITIVO DI FISSAGGIO DELLA PROLUNGA (Fig. 5)

Il dispositi vo di fissaggio della prolunga è un gancio situato nelle carter del motore. Questo gancio consente di fare passare la prolunga, in modo tale da mantenere in posizione la spina ed vegetare che si scolleghi inavvertamente dall'alimentazione elettrica.

• Prima di collegare una prolunga alla presa del cavo d'alimentazione del tagliabordi, farla passareattraverso il gancio per evitare che si scolleghi inavvertitamente. Utilizzare sempre una prolunga omologata per i lavori all'esterno.
• Con la prolonga formare un anello immediatamente除去 la sua spina, introdurlo nel foro situato sul retro del gancio e farlo passare interno al gancio stesso.
• Tirare quando la prolonga per stringere l'anello intorno al gancio.
• Collegare la spina della prolunga alla presa del cavò d'alimentazione del tagliabordi.

TRACOLLA (Fig. 6)

Quito tagliabordi viene fornito con una tracolla (10), che ne consente un maggiore comfort di utilizzo.

• Agganciere semplicemente il moschettone (20) della tracolla all'anello di anticoraggio (21) situato sulla parte anteriore del carter del motore.

UTILIZZO

AVVERTENZA

Durante l'uso, il tagliabordi potrebbe scagliare verso l'esterno frammenti che potrebbero causare lesioni. Quando si utilizza il tagliabordi, si raccomanda pertanto di indossare sempre occhiali di protezione, stivali, quanti e pantaloni lunghi e spessi.

AVVIO E ARRESTO DEL TAGLIABORDI (Fig. 7)

Per mettere in funzione il tagliabordi, premere il pulsante di sblocco del grilletto (3) e quando premere il grilletto (2). Rilasciare il pulsante di sblocco del grilletto non appena il motore si avvia.
Per arrestare il tagliabordi, rilasciare il grilletto.

UTILIZZO DEL TAGLIABORDI (Fig. 8)

Perutilizzare il tagliabordi, rispettore le istruzioni riportate di seguito:

• Collegare il cavo d'alimentazione del tagliabordi ad una prolonga omologata per i lavori all'esterno. Fare riferimento alle norme di sicurezza riportate nella sezione "Sicurezza elettrica" del presente manuale.
• Dopo ave collegato il tagliabordi ad una presa di corrente, la spia luminosa di presenza tensione (7) si accende (spia luminosa di colore blu).
• Sistemare la tracolla (10) sulla spalla sinistra (opposta al lato dal quale si utilizzera il tagliabordi). Regolare la lunghezza della tracolla in modo tale da ottener una posizione di lavoro confortevole.

Italiano

UTILIZZO

• Tenere l'impugnatura principale del tagliabordi con la mano destra e l'impugnatura anteriore con la mano sinistra.

Nota: Tenere saldamente l'apparecchio con entrambe le mani per tutte la durata di utilizzo.

• Tenere il tagliabordi alla propria destra con il motore dietro di sé.
• Premere il pulsante di sblocco del grilletto e quindi il grilletto per mettere in funzione il tagliabordi.
  Il tagliabordi raggiunge progressivement la velocità di funzionamento.
  Tagliare l'erba compiendo un movimento di "spazzamento" parallelo al suolo, da destra verso sinistra.

Note: In caso di sovraccolico del motore, un disposicao di protezione interno arresta automaticamente il motore. Se questo disposicao entra in funzione, lasciare raffreddare il motore per circa 10 minuti prima di rimetterlo in funzione. A quello punto, il tagliabordi dovrebbe rimettersi in funzione alla dificoltà.

Per arrestare il tagliabordi, rilasciare semplicamente il grilletto.

AVVERTENZA

Dopo l'arresto del tagliabordi, il filo di taglio continua a girare per inerzia ancora per quale istante. Per evitare eventuali rischi di lesions, riranamente vigil sino a quando il filo non si è arrestato completeness.

CONSIGLI DI TAGLIO

■ Ispezionare e liberare l'area di taglio da sassi, frammenti di vetro o cavi che durante l'uso potrebbero rimanere impigliati nella testina a filo o venire scagliati versuso l'esterno. Con il tagliabordi tagliare esclusivamente l'erba asciutta. Mantenere sempre la testina a filo parallela al suolo.
Per tagliare l'erba di altri 20 centimetri, procedere a più riprese dall'alto versus il basso. In quello modo, si eviterà che l'erba si avvolga intorno alla testina a filo, con seguente surriscaldamento e danneggiamento del motore. Se l'erba si avvolge attorno alla testina a filo, arrestare il tagliabordi, sccollegarlo dall'alimentazione elettrica e rimuovere l'erba incastratasi.
- Spostare lentamente il tagliabordi sull'area di taglio, mantenendo la testina a filo all'altezza di taglio desiderata.

Le parti taglienti sono le estremita del filo: non affondare la testina a filo nelle'erba alla.
- Dopogni impiego, svolgere altri filo per evitare che il filo rimasto si ritragga nella testina.
- Poiché durante l'uso l'estremità del filo si usura, l'ampiezza di taglio si riduce progressivement. Se lo svolgimento del filo non viene eseguito regolarmente, il filo rischia di usurarsi fino a livello degli occhielli. Quando il tagliabordi si arresta, il filo si allenta e tendsa a ritrarsi nella testina a filo. In tal caso, scollegare il tagliabordi dall'alimentazione elettrica, rimuovere la bobina alla testina a filo,fare nuovamente passare il filo negli occhielli e ripositionare la bobina.
Evitare di urtare con il filo oggetti duri come catene di recinzioni o calcestruzzo, in quanto se ne causerebbe l'usura precoce.
Non strofinare mai la testina a filo sul terreno durante l'opération di taglio.

SVOLGIMENTO DEL FILO DI TAGLIO (Fig. 9)

Questo tagliabordi è dotato delsystema di svolgimento del filo EZ Line™. Per svolgere il filo di taglio automatistically, seguire le struzioni sotto riportate:

• Picchiettare delicatamente il pulsante di uscita del filo (22) sul terreno quando il motore è in funzione. Non teneri il pulsante di uscita del filo premuto contro il terreno.

Nota: La lama di taglio del filo (23) situata sul deflettore taglia il filo alla lunghezza ottimale.

Note: Per evitare che il filo si aggrovigi, picchiettare una sola volta il pulsante di uscita sul terreno per augmentare la lunghezza del filo di taglio. Se la lunghezza del filo estratto non è sufficiente, attendere alcuni secondi prima di picchiettare nuovamente il pulsante di uscita sul terreno. Mantenere sempre una lunghezza di filo pari al diametro massimo di taglio.

LAMA DI TAGLIO DEL DEFLETTORE (Fig. 10)

Il deflettore del tagliabordi è dotato di una lamà di taglio del filo (23). Per garantire un'efficacia ottimale, svolgere il filo sino a quando non sare sufficientemente lungo per essere tagliato alla lamà di taglio. Aumentare la lunghezza del filo non appena si constata che il motore gira ad una velocità superiore alla norma. Così facendo, il filo verrà sempre utilizzato in modo ottimale e mantenuto alla lunghezza adeguata per essere svolto correttamente.

Italiano

MANUTENZIONE

AVVERTENZA

Nelle operazioni di manutenzione,utilizzare solo parti di ricambio Ryobi identiche ai ricambi originali.L'impio di altri componenti potrebber rappresentare un pericolo o danneggiare l'apparecchio.

SOSTITUZIONE DELLA BOBINA (Figg. 11-12)

Le bobine di filo nuove sono reperibili presso il proprio rivenditore Ryobi di zona.

Rilasciare il grilletto.
Scollegare il tagliabordi dall'alimentazione elettrica.

AVVERTENZA

Assicurarsi che la testina a filo cessi di girare. Il contatto con la testina in rotazione potrebbe comportare il rischio di lesioni.

Rimuovere il pulsante di uscita del filo svitandolo versuso sinistra.
Togliere la bobina (24) vuota.

Pulire accuratamente la testina a filo (25). Assicurarsi che la testina non sua danneggiata e che non vi siano componenti usurati.
- Tenere la bobina in modo tale che il lato in cui si trovano le linguette di chiusura sua rivolto verso l'alto.

Note: Su una bobina nuova, le estremità dei fili sono bloccate nelle scanalature delle linguette di chiusura. Liberare i fili dalle scanalature, svolgere circa 15 cm di filo e quindi bloccarli nuovamente nelle linguette.

• Inseriregni estremità di filo in un occhiello della testina a filo.
  Posizionare la bobina sull'albero di trasmissione (26).

Nota: Per posizionare la bobina, cui essere necessario ruotarla leggermente.

Note: Se il filo si aggroviglia o si rompe a livello degli occhielli, rimuovere la bobina, fare nuovamente passare il filo nell'occhienlo e ripositionare la bobina sull'albero di trasmissione.

• Tirare con un colpo secco i fili per liberarli dalle scanalatura in cui erano stati fissati, premendo contemporaneamente la bobina.
  Premere la bobina per accedere alla filettatura dell'albero di trasmissione.
• Avvitare il pulsante di uscita del filo sull'albero di trasmissione.

Italiano

RISOLUZIONE DEI PROBLEMI

PROBLEMIA	POSSIBLE CAUSA	SOLUZIONE
Il filo non si svolge quando il pulsante di uscita del filo viene picchiettato contro il terreno.	1. Il filo è incollato su se stesso.2. Non vi è più filo a sufficientenza sulla bobina.3. Le estremità del filo sono usurate e troppo corte.4. Il filo è ingarbugliato sulla bobina.	1. Lubricare il filo con un prodotto a base di silicone.2. Aggiungere altri filo sulla bobina (ved. sezione "Sostituzione della bobina").3. Tirare le estremità del filo premendo contemporaneamente il pulsante di uscita del filo, quindi rilasciarlo.4. Svolgere il filo alla bobina e riavvolgerlo (ved. sezione "Sostituzione della bobina").
Il pulsante di uscita del filo è difficultoso da svitare.	Sulla testina a filo vi è un accumulo di erba.	Pulire i componenti sui quali l'erba si è accumulata.
L'erba si avvolge attorno all'albero di trasmissione e alla testina a filo.	Si sta tagliando erba alta a raso terra.	Tagliare l'erba alta dall'alto verso il basso.
Il tagliabordi si è arrestato ed è impossibile rimetterlo in funzione.	1. Si è innestato il dispositorio di interruzione in caso di sovraccarico.2. è saltato un fusibile.3. Il tagliabordi è in panne.	1. Attendere 10 minuti prima di riavviare il motore.2. Controllare i fusibili.3. Rivolgersi ad un tecchio qualificato per fare riparare il tagliabordi.

SMALTIMENTO

Non gettare gli apparetti elettrici tra i rifiuti domestici. Provedere inceve a riciclarli portandoli in apposti centri di riclaggio. Contattare le autorità competenti o il proprio rivenditore per conoscere la procedura di riclaggio prevista.

Portugues

INSTRUÇÉS GERAIS DE SEGURANÇA

ADVERTÉNCIA

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquatto (24) dati, a partire alla data indica sull'originale della fattura compilata dal rivenditore e segnata alla utente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusa anch per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diriti segali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

GARANTIA - CONDIÇÉS

DICHIARAZIONE DI CONFORMITA CE

Conforme alla Direttiva Macchine 98/37/CE e alla Direttiva CEM 89/336/CEE.

Dichiariamo, sotto la nostra responsabilità, che il prodotto a cui si riferisce la presente dichiarazione è conforme ai requisiti in materia di salute e sicurezza previsti della Diretiva Macchine 98/37/CE e da altre detritive applicabili, quali la Diretiva CEM 89/336/CEE o le norme 93/68/CEE, 73/23/CEE e 2000/14/CE.

Le norme europee e/o nazionali e/o le specifiche tecniche seguniti sono state consultate al fine di applicare i requisiti in materia di salute e sicurezza richiesti nelle direttive comunitarie: EN60335-1:2002+A11:2004+A1:2004+A12:2006, EN60335-2-9:2003, EN786:1996+A1:2001, EN50366:2003, EN55014-1:2000/A1:2001+A2:2002, EN55014-2:1997+A1:2001, EN61000-3-2:2000, EN61000-3-3:1995/A1:2001.

Livello di potenza acustica misurato: 91 dB (A)

Livello di potenza acustica garantito: 96 dB (A)

Data di rilascio: 08/2006

Redatto da: Intertek ETL SEMKO Shanghai Ltd., RPC.

Questo prodotto è stato ritenuto conforme ai limiti acustici applicabili in seguito ad un controllo (allegato E) svolto da Intertek ETL SEMKO Shanghai Ltd., RPC.

I documenti tecnici sono conservati dal Responsabile di progettode del reparto Test e Norme di Techtronic Appliances (HK) Ltd. 18/F. CDW Building, 388 Castle Peak Road, Tsuen Wan, Hong Kong.

DECLARACHO DE CONFORMIDADE
