BEDIENUNGSANLEITUNG RLT-1000EX RYOBI

D ELEKTRISCHER RASENTRIMMER BEDIENUNGSANLEITUNG

Bitte lesen Sie unbedingt vor Montage und Inbetriebnahme die Hinweise dieser Bedienungsanleitung.

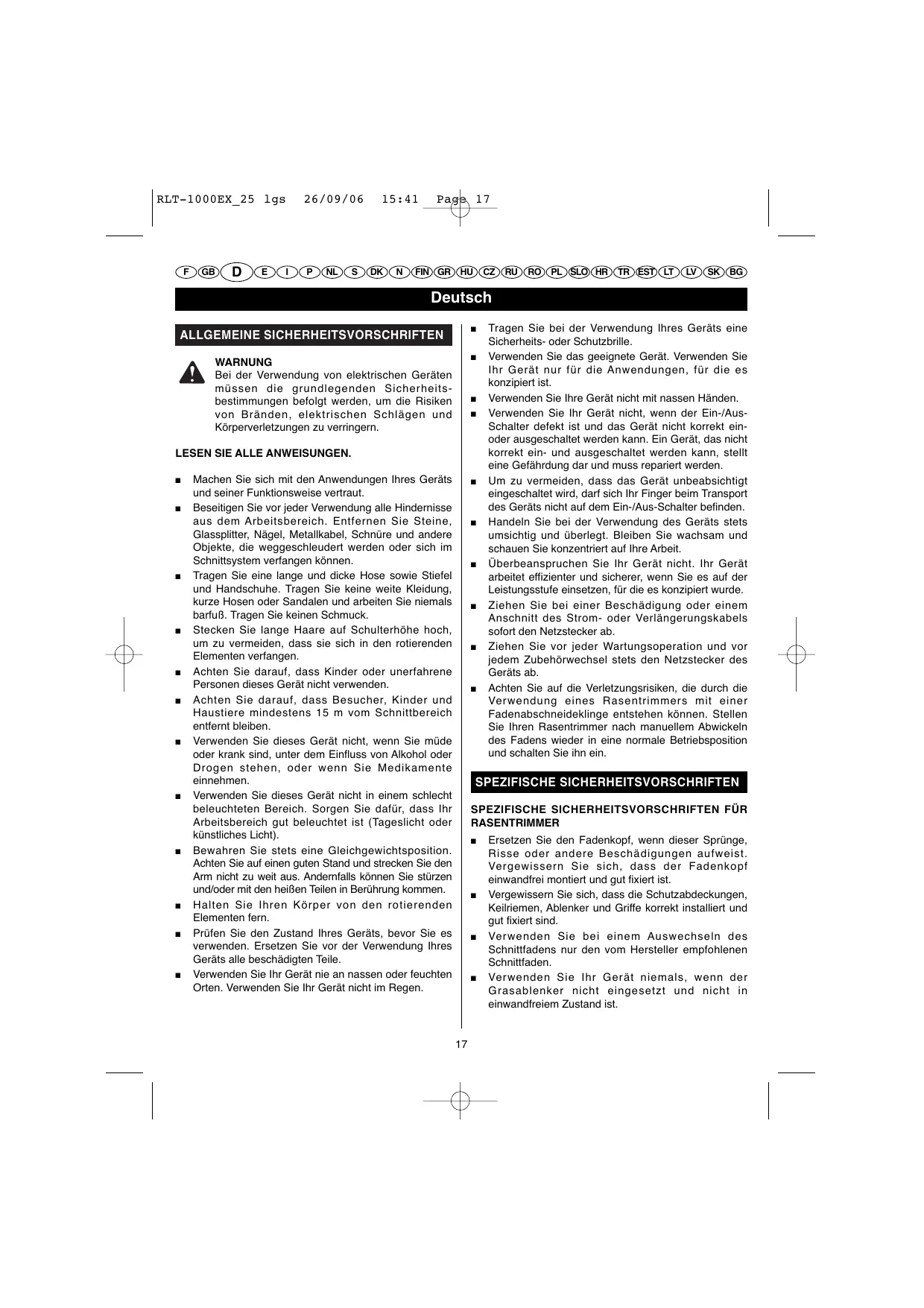

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

WARNUNG Bei der Verwendung von elektrischen Geräten müssen die grundlegenden Sicherheitsbestimmungen befolgt werden, um die Risiken von Bränden, elektrischen Schlägen und Körperverletzungen zu verringern.

LESEN SIE ALLE ANWEISUNGEN. ■

Machen Sie sich mit den Anwendungen Ihres Geräts und seiner Funktionsweise vertraut. Beseitigen Sie vor jeder Verwendung alle Hindernisse aus dem Arbeitsbereich. Entfernen Sie Steine, Glassplitter, Nägel, Metallkabel, Schnüre und andere Objekte, die weggeschleudert werden oder sich im Schnittsystem verfangen können. Tragen Sie eine lange und dicke Hose sowie Stiefel und Handschuhe. Tragen Sie keine weite Kleidung, kurze Hosen oder Sandalen und arbeiten Sie niemals barfuß. Tragen Sie keinen Schmuck. Stecken Sie lange Haare auf Schulterhöhe hoch, um zu vermeiden, dass sie sich in den rotierenden Elementen verfangen. Achten Sie darauf, dass Kinder oder unerfahrene Personen dieses Gerät nicht verwenden. Achten Sie darauf, dass Besucher, Kinder und Haustiere mindestens 15 m vom Schnittbereich entfernt bleiben. Verwenden Sie dieses Gerät nicht, wenn Sie müde oder krank sind, unter dem Einfluss von Alkohol oder Drogen stehen, oder wenn Sie Medikamente einnehmen. Verwenden Sie dieses Gerät nicht in einem schlecht beleuchteten Bereich. Sorgen Sie dafür, dass Ihr Arbeitsbereich gut beleuchtet ist (Tageslicht oder künstliches Licht). Bewahren Sie stets eine Gleichgewichtsposition. Achten Sie auf einen guten Stand und strecken Sie den Arm nicht zu weit aus. Andernfalls können Sie stürzen und/oder mit den heißen Teilen in Berührung kommen. Halten Sie Ihren Körper von den rotierenden Elementen fern. Prüfen Sie den Zustand Ihres Geräts, bevor Sie es verwenden. Ersetzen Sie vor der Verwendung Ihres Geräts alle beschädigten Teile. Verwenden Sie Ihr Gerät nie an nassen oder feuchten Orten. Verwenden Sie Ihr Gerät nicht im Regen.

Tragen Sie bei der Verwendung Ihres Geräts eine Sicherheits- oder Schutzbrille. Verwenden Sie das geeignete Gerät. Verwenden Sie Ihr Gerät nur für die Anwendungen, für die es konzipiert ist. Verwenden Sie Ihre Gerät nicht mit nassen Händen. Verwenden Sie Ihr Gerät nicht, wenn der Ein-/AusSchalter defekt ist und das Gerät nicht korrekt einoder ausgeschaltet werden kann. Ein Gerät, das nicht korrekt ein- und ausgeschaltet werden kann, stellt eine Gefährdung dar und muss repariert werden. Um zu vermeiden, dass das Gerät unbeabsichtigt eingeschaltet wird, darf sich Ihr Finger beim Transport des Geräts nicht auf dem Ein-/Aus-Schalter befinden. Handeln Sie bei der Verwendung des Geräts stets umsichtig und überlegt. Bleiben Sie wachsam und schauen Sie konzentriert auf Ihre Arbeit. Überbeanspruchen Sie Ihr Gerät nicht. Ihr Gerät arbeitet effizienter und sicherer, wenn Sie es auf der Leistungsstufe einsetzen, für die es konzipiert wurde. Ziehen Sie bei einer Beschädigung oder einem Anschnitt des Strom- oder Verlängerungskabels sofort den Netzstecker ab. Ziehen Sie vor jeder Wartungsoperation und vor jedem Zubehörwechsel stets den Netzstecker des Geräts ab. Achten Sie auf die Verletzungsrisiken, die durch die Verwendung eines Rasentrimmers mit einer Fadenabschneideklinge entstehen können. Stellen Sie Ihren Rasentrimmer nach manuellem Abwickeln des Fadens wieder in eine normale Betriebsposition und schalten Sie ihn ein.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN SPEZIFISCHE SICHERHEITSVORSCHRIFTEN FÜR RASENTRIMMER ■

Ersetzen Sie den Fadenkopf, wenn dieser Sprünge, Risse oder andere Beschädigungen aufweist. Vergewissern Sie sich, dass der Fadenkopf einwandfrei montiert und gut fixiert ist. Vergewissern Sie sich, dass die Schutzabdeckungen, Keilriemen, Ablenker und Griffe korrekt installiert und gut fixiert sind. Verwenden Sie bei einem Auswechseln des Schnittfadens nur den vom Hersteller empfohlenen Schnittfaden. Verwenden Sie Ihr Gerät niemals, wenn der Grasablenker nicht eingesetzt und nicht in einwandfreiem Zustand ist.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN ■

Verwenden Sie diesen Rasentrimmer nur zum Schneiden von Gras oder feinen Pflanzen. Verwenden Sie dieses Gerät nicht für andere Anwendungen. Positionieren Sie Ihr Gerät vor dem Einschalten so, dass der Schnittfaden nicht mit Elementen in Kontakt kommen kann, die Sie nicht schneiden möchten. Halten Sie Ihr Gerät beim Schneiden fest mit beiden Händen. Halten Sie den Fadenkopf unterhalb der Höhe Ihrer Taille. Versuchen Sie niemals zu schneiden, wenn sich der Fadenkopf in mehr als 76 cm Abstand vom Boden befindet. Vergewissern Sie sich, dass sich im Schnittbereich keine Kabel, Steine oder andere Abfälle befinden. Schneiden Sie nicht entlang von harten Elementen: dies kann zu Verletzungen führen oder Ihr Gerät beschädigen. Verwenden Sie Ihr Gerät nicht zum Schneiden von Gras, das nicht in der Erde wächst (schneiden Sie beispielsweise kein Gras oberhalb von Steinen, einer Mauer usw.). Halten Sie Ihren Rasentrimmer bei der Verwendung stets gerade. Halten Sie Ihre Hände stets vom Schnittbereich fern. Versuchen Sie nicht, geschnittene Elemente zu entfernen oder die zu schneidenden Elemente zu halten, während der Schnittfaden rotiert. Ziehen Sie vor dem Reinigen des Fadenkopfes stets den Stromstecker ab. Halten und transportieren Sie das Gerät niemals am Schnittfaden. Bleiben Sie nach dem Ausschalten des Geräts wachsam: der Faden läuft einige Sekunden im Leerlauf weiter. Schließen Sie Ihren Rasentrimmer niemals an, wenn Sie sich in einem geschlossenen oder schlecht belüfteten Raum oder in der Nähe von entzündlichen und/oder explosiven Substanzen, wie bestimmten Flüssigkeiten, Gasen oder Pulvern befinden. Überqueren Sie niemals eine Straße oder einen Weg mit Ihrem Rasentrimmer, wenn dieser eingeschaltet ist. Bringen Sie niemals eine Schneide an Ihrem Rasentrimmer an.

ELEKTRISCHE SICHERHEIT ■

Achten Sie darauf, dass das Stromkabel und das Verlängerungskabel in einwandfreiem Zustand bleiben. Transportieren Sie das Gerät niemals an seinem Stromkabel. Ziehen Sie zum Abziehen des Steckers niemals am Stromkabel oder am Verlängerungskabel, sondern direkt am Stecker. Achten Sie darauf, dass das Stromkabel und das Verlängerungskabel nicht in die Nähe von Wärmequellen, Öl und scharfkantigen Objekten geraten. Verwenden Sie nur für eine Verwendung im Freien zugelassene Verlängerungskabel mit einem Durchschnitt von 1,5 mm2. Die Anschlüsse müssen dicht und geerdet sein. Prüfen Sie, dass das Verlängerungskabel nicht abgenutzt ist oder Schnitte bzw. Kerben aufweist. Ein beschädigtes oder abgenutztes Strom- oder Verlängerungskabel muss sofort ausgewechselt oder repariert werden. Vergewissern Sie sich, dass die Stromzufuhr den auf dem Typenschild des Geräts angegebenen Werten entspricht. Schließen Sie diesen Rasentrimmer niemals an eine Netzsteckdose mit einer anderen Netzspannung an als die, für die er konzipiert wurde. Ziehen Sie sofort den Netzstecker des Rasentrimmers ab, wenn das Strom- oder Verlängerungskabel während der Verwendung beschädigt werden. BERÜHREN SIE DAS STROMODER VERLÄNGERUNGSKABEL VOR DEM ABZIEHEN DES NETZSTECKERS NICHT. Vergewissern Sie sich, dass Ihr Stromnetz mit einer Sicherung verbunden ist, die bei über 30 mA springt.

Vergewissern Sie sich, dass das Stromkabel so verläuft, dass niemand darauf treten, darüber stolpern oder das Kabel auf andere Weise beschädigen kann. 18

Warten Sie Ihr Gerät sorgfältig. Wechseln Sie die Zubehörteile entsprechend den Anweisungen in diesem Handbuch aus. Achten Sie darauf, dass die Griffe stets trocken und sauber sind und keine Öl- oder Fettspuren aufweisen. Ziehen Sie vor der Durchführung von Einstellungen oder Reparaturen stets den Netzstecker des Geräts ab. Verwenden Sie Ihr Gerät nicht, wenn bestimmte Teile beschädigt sind. Prüfen Sie Ihr Gerät vor jeder Verwendung, um sich zu vergewissern, dass es korrekt funktioniert. Kontrollieren Sie die Ausrichtung der beweglichen Teile. Vergewissern Sie sich, dass kein Geräteteil gebrochen ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Prüfen Sie auch, dass der Stecker in einwandfreiem Zustand ist. Alle beschädigten Teile müssen durch einen autorisierten Ryobi-Kundendienst repariert oder ausgetauscht werden.

SPEZIFISCHE SICHERHEITSVORSCHRIFTEN ■

Reinigen Sie Ihr Gerät regelmäßig, um zu vermeiden, dass sich Gras auf dem Fadenkopf oder in den Belüftungsschlitzen ansammelt. Tauchen Sie Ihr Gerät niemals in Wasser oder eine andere Flüssigkeit ein und spritzen Sie es nicht ab. Verwenden Sie weder Lösemittel noch Reinigungsmittel. Achten Sie darauf, dass die Griffe stets trocken und sauber sind und keine Schnittabfälle aufweisen. Reinigen Sie es nach jeder Verwendung mit einem weichen und trockenen Lappen.

LAGERUNG UND TRANSPORT ■

WARNUNG Ziehen Sie vor jeder Wartungsoperation den Netzstecker Ihres Geräts ab. ■

Lassen Sie eine abgenutzte oder gebrochene Fadenabschneideklinge durch einen autorisierten Kundendienst ersetzen. ■

Verwenden Sie zur Wartung nur Ersatzteile, die mit den Originalteilen identisch sind. Befolgen Sie Anweisungen im Abschnitt „Wartung” in diesem Handbuch. Dadurch vermeiden Sie das Risiko von elektrischen Schlägen, schweren Körperverletzungen und einer Beschädigung des Geräts. Bei Missachtung dieser Vorschrift wird außerdem Ihre Garantie ungültig und verfällt.

Reparaturen dürfen nur durch einen qualifizierten Techniker ausgeführt werden. Wartungs- oder Reparaturarbeiten, die von nicht qualifizierten Personen durchgeführt werden, können zu schweren Körperverletzungen oder einer Beschädigung des Geräts führen. Bei Missachtung dieser Vorschrift wird außerdem Ihre Garantie ungültig und verfällt.

Schalten Sie den Motor zwischen zwei Schnittoperationen aus. Schalten Sie den Motor auch aus, wenn Sie mit Ihrem Gerät zur Fortsetzung der Arbeit an einen anderen Ort gehen. Bewahren Sie Ihr Gerät an einem trockenen und geschützten Ort auf. Lagern Sie Ihr Gerät in der Höhe oder in einem per Schlüssel abgeschlossenen Raum, um zu vermeiden, dass nicht berechtigte Personen das Gerät verwenden. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Befestigen Sie Ihr Gerät, wenn Sie es transportieren müssen. Bewahren Sie diese Anweisungen auf. Lesen Sie die darin enthaltenen Informationen regelmäßig nach, um andere eventuelle Benutzer zu informieren. Wenn Sie Ihren Rasentrimmer verleihen, geben Sie das zugehörige Bedienungshandbuch ebenfalls mit.

FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Deutsch SYMBOLE Auf Ihrem Gerät können folgende Symbole abgebildet sein. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich Ihre Bedeutung. Eine korrekte Interpretation dieser Symbole ermöglicht Ihnen eine sicherere und adäquatere Verwendung Ihres Geräts. SYMBOL

NAME BEDEUTUNG Warnung!

Gibt die für die Gewährleistung Ihrer Sicherheit zu treffenden Vorsichtsmaßnahmen an.

Weggeschleuderte Objekte können schwere Verletzungen auslösen: tragen Sie stets Kleidung, die sie vollständig bedeckt, und Stiefel.

Tragen Sie bei der Verwendung Ihres Geräts eine Sicherheitsbrille oder eine Schutzmaske.

Achten Sie darauf, dass Besucher fern bleiben

Achten Sie darauf, dass Besucher mindestens 15 m vom Schnittbereich entfernt bleiben.

Installieren Sie niemals eine Klinge an diesem Gerät.

Isolation der Klasse II Dieses Gerät ist mit einer Schutzisolierung ausgestattet.

Warnung zu Feuchtigkeitsbedingungen

Setzen Sie dieses Gerät niemals dem Regen aus und verwenden Sie es nicht an feuchten Orten.

Zur Verringerung der Verletzungsrisiken müssen Sie die vorliegende Bedienungsanleitung vollständig gelesen und verstanden haben.

Umdrehungen pro Minute

Rotationsgeschwindigkeit des Fadens dieses Geräts.

Sicherheitsmaßnahmen gegen Ziehen Sie sofort den Netzstecker Ihres Geräts ab, wenn das elektrische Schläge Stromkabel beschädigt ist oder Schnitte aufweist. Die folgenden Symbole und die ihnen zugewiesenen Bezeichnungen ermöglichen es, die verschiedenen Risikostufen im Rahmen der Verwendung des Geräts zu erläutern.

SYMBOL NAME BEDEUTUNG GEFAHR Gibt eine immanent gefährliche Situation an, die einen Todesfall oder eine schwere Körperverletzung herbeiführen kann, wenn sie nicht vermieden wird.

WARNUNG Gibt eine potenziell gefährliche Situation an, die schwere Körperverletzungen herbeiführen kann, wenn sie nicht vermieden wird.

VORSICHT Gibt eine potenziell gefährliche Situation an, die leichte bis mittelschwere Verletzungen herbeiführen kann, wenn sie nicht vermieden wird.

(Ohne Sicherheitssymbol.) Weist auf eine Situation hin, die zu einem Materialschaden führen kann.

REPARATUREN BESCHREIBUNG Die Wartung setzt höchste Sorgfalt und eine gute Kenntnis des Geräts voraus: Sie muss durch einen qualifizierten Techniker ausgeführt werden. Wir empfehlen Ihnen, Ihr Gerät zur Ausführung von Reparaturen zum nächstgelegenen AUTORISIERTEN KUNDENDIENSTZENTRUM zu bringen. Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden.

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26.

WARNUNG Zur Vermeidung von elektrischen Schlägen müssen alle normalerweise üblichen Sicherheitsvorkehrungen getroffen werden. WARNUNG Versuchen Sie nicht, dieses Gerät zu verwenden, bevor Sie diese Bedienungsanleitung vollständig durchgelesen und verstanden haben. Bewahren Sie diese Bedienungsanleitung auf und lesen Sie regelmäßig die relevanten Informationen nach, um ein sicheres Arbeiten zu gewährleisten und gegebenenfalls andere Benutzer zu informieren. WARNUNG Die Verwendung eines elektrischen Geräts kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen. Verwenden Sie Ihr Gerät nur mit einer Sicherheits- oder Schutzbrille mit Seitenschutz sowie gegebenenfalls mit einer Staubschutzmaske. Wir empfehlen Sichtbrillenträgern, die Brille durch eine Schutzmaske oder eine Standardschutzbrille mit Seitenschutz abzudecken. Schützen Sie stets Ihre Augen.

Hauptgriff mit Ein-/Aus-Schalter Ein-/Aus-Schalter Entriegelungsknopf des Ein-/Aus-Schalters Haltevorrichtung für das Verlängerungskabel Motorgehäuse Vorderer Griff Spannungs-LED Oberer Schaft Unterer Schaft mit Schnittwerkzeug Tragriemen Grasablenker Schnittfaden Flügelschraube Anschlussring Spannschraube Schraube Unterlegscheibe Schraube Befestigung Haken Befestigungsclip Fadenausgabeknopf Fadenabschneideklinge Spule Fadenkopf Antriebswelle

MONTAGE BEFESTIGUNG DES SCHAFTS MIT SCHNITTWERKZEUG AM OBEREN SCHAFT (Abb. 2) Die beiden Schäfte können mithilfe des Anschlussrings (14) aneinander befestigt werden. Führen Sie die folgenden Schritte durch, um den Schaft mit Schnittwerkzeug am oberen Schaft zu befestigen:

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Schrauben Sie die Flügelschraube (13) durch Drehen nach links ab. Entfernen Sie den Deckel vom Schaft mit Schnittwerkzeug. Richten Sie den hervorspringenden Knopf des Schafts mit Schnittwerkzeug mit der Führungsrille des Anschlussrings aus. Schieben Sie den Schaft mit Schnittwerkzeug (9) in den oberen Schaft (8), bis ein Klickgeräusch signalisiert, dass die beiden Schäfte korrekt aneinander befestigt sind.

Hinweis: Wenn der Knopf in der Positionierungsöffnung nicht vollständig einrastet, sind die Schäfte nicht korrekt miteinander verbunden. Drehen Sie den Schaft mit Schnittwerkzeug leicht nach rechts und nach links, bis der Knopf einwandfrei in der Positionierungsöffnung eingerastet ist. Schrauben Sie die Flügelschraube (13) durch Drehen nach rechts fest. Hinweis: Prüfen Sie während der Verwendung regelmäßig, dass die Flügelschraube (13) gut angezogen ist.

Führen Sie die folgenden Schritte aus, um den Grasablenker zu montieren: ■

HALTEVORRICHTUNG FÜR VERLÄNGERUNGSKABEL (Abb. 5)

Entfernen Sie den Schaft mit Schnittwerkzeug vom oberen Schaft, um ihn aufzuräumen oder ein anderes Gerät am oberen Schaft zu befestigen.

Führen Sie die folgenden Schritte durch, um den Schaft mit Schnittwerkzeug vom oberen Schaft zu entfernen:

Geben Sie den Ein-/Aus-Schalter (2) frei und warten Sie, bis der Motor zum Stillstand gekommen ist. Ziehen Sie den Netzstecker des Rasentrimmers ab. Schrauben Sie die Flügelschraube (13) durch Drehen nach links ab. Drücken Sie den hervorspringenden Knopf in die Positionierungsöffnung und ziehen Sie den Schaft mit Schnittwerkzeug nach außen, um ihn vom oberen Schaft zu entfernen.

Vor dem Anschluss eines Verlängerungskabels am Kabelstecker des Rasentrimmers sollten Sie das Verlängerungskabel über den Haken führen, um ein versehentliches Abtrennen des Verlängerungskabels zu vermeiden. Verwenden Sie stets ein für eine Verwendung im Freien zugelassenes Verlängerungskabel. Bilden Sie direkt unter dem Anschluss des Verlängerungskabels eine Schleife mit dem Verlängerungskabel, schieben Sie diese Schleife in die Öffnung im hinteren Bereich des Hakens und führen Sie die Schleife um den Haken herum. Ziehen Sie danach am Verlängerungskabel, um die Schleife um den Haken herum festzuziehen. Verbinden Sie das Verlängerungskabel mit dem Stromkabel des Rasentrimmers.

BEFESTIGUNG DES VORDEREN GRIFFS (Abb. 3)

Führen Sie die folgenden Schritte aus, um den vorderen Griff zu montieren:

DAS Die Haltevorrichtung des Verlängerungskabels ist ein Haken, der sich unter dem Motorgehäuse befindet. Das Verlängerungskabel kann durch diesen Haken geführt werden, sodass der Stecker in der Steckdose bleibt und nicht versehentlich abgezogen wird.

ENTFERNUNG DES SCHAFTS MIT SCHNITTWERKZEUG VOM OBEREN SCHAFT (Abb. 2)

Positionieren Sie den Grasablenker (11) an der Halterung (19). Setzen Sie die Schrauben (18) in die Löcher der Halterung ein und ziehen Sie sie fest an, um den Grasablenker zu fixieren.

Für ein komfortablere Verwendung wird Ihr Rasentrimmer mit einem Tragriemen (10) geliefert.

Legen Sie den vorderen Griff (6) so am oberen Schaft (8) an, dass dieser in Richtung des Hauptgriffs (1) ausgerichtet ist. Positionieren Sie den vorderen Griff in der gewünschten Höhe am oberen Schaft, um eine komfortable Bedienungsposition zu erzielen. Setzen Sie die lange Schraube (16) in die Löcher ein, die sich an der Basis des vorderen Griffs befinden. Schieben Sie die Unterlegscheibe (17) auf die lange Schraube. Verschrauben Sie die Spannschraube (15) hinter der Unterlegscheibe mit der langen Schraube.

Befestigen Sie einfach den Haken (20) des Gurts am Befestigungclip (21), der sich vor dem Motorgehäuse (5) befindet.

VERWENDUNG WARNUNG Ihr Rasentrimmer kann während der Verwendung Abfallstücke wegschleudern. Dies kann zu Verletzungen führen. Tragen Sie bei der Verwendung Ihres Rasentrimmers stets eine Schutzbrille, Stiefel, Handschuhe und eine lange, dicke Hose. 22

VERWENDUNG EIN- UND AUSSCHALTEN DES RASENTRIMMERS (Abb. 7) ■

WARNUNG Der Schnittfaden hat nach dem Ausschalten des Rasentrimmers eine Nachlaufzeit und läuft einige Sekunden lang weiter. Bleiben Sie zur Vermeidung von Verletzungen wachsam, solange der Faden nicht vollständig zum Stillstand gekommen ist.

Drücken Sie zum Einschalten des Rasentrimmers auf den Entriegelungsknopf des Ein-/Aus-Schalters (3) und drücken Sie anschließend auf den Ein-/AusSchalter. Geben Sie den Entriegelungsknopf des Ein-/ Aus-Schalters frei, sobald der Motor startet. Geben Sie zum Ausschalten des Rasentrimmers den Ein-/Aus-Schalter frei.

DES SCHNITTEMPFEHLUNGEN ■

RASENTRIMMERS Beachten Sie bei der Verwendung des Rasentrimmers die folgenden Anweisungen: ■

Zum Ausschalten des Rasentrimmers geben Sie einfach den Ein-/Aus-Schalter frei.

Verbinden Sie das Stromkabel des Rasentrimmers mit einem für die Verwendung im Freien zugelassenen Verlängerungskabel. Lesen Sie die Sicherheitsbestimmungen im Abschnitt „Elektrische Sicherheit“ dieses Handbuchs. Wenn der Rasentrimmer mit einer Netzsteckdose verbunden ist, leuchtet die Spannungs-LED (7) blau. Legen Sie den Tragriemen (10) über Ihre linke Schulter (gegenüber der Seite, auf der Sie Ihren Rasentrimmer verwenden). Stellen Sie die Länge des Tragriemens für eine komfortable Arbeitsposition ein. Halten Sie den Hauptgriff des Rasentrimmers mit Ihrer rechten Hand und den vorderen Griff mit Ihrer linken Hand. Hinweis: Halten Sie Ihr Gerät während der gesamten Verwendungsdauer fest mit beiden Händen. Halten Sie den Rasentrimmer auf Ihrer rechten Seite so, dass sich der Motor hinter Ihnen befindet. Drücken Sie den Entriegelungsknopf des Ein-/AusSchalters ein und drücken Sie dann auf den Ein-/AusSchalter, um den Rasentrimmer einzuschalten. Der Rasentrimmer erreicht seine Betriebsgeschwindigkeit nach und nach. Schneiden Sie Gras in einer parallelen Hin- und Herbewegung am Boden, von rechts nach links. Hinweis: Bei einer Motorüberlastung schaltet ein internes Schutzsystem automatisch den Motor aus. Wenn dies geschieht, lassen Sie den Motor während ca. 10 Minuten abkühlen, bevor Sie ihn erneut einschalten. Der Rasentrimmer sollte dann problemlos wieder in Betrieb gesetzt werden können.

Überprüfen Sie den Schnittbereich und entfernen Sie Steine, Glas- oder Kabelstücke, die sich im Fadenkopf verfangen oder die während der Verwendung weggeschleudert werden können. Schneiden Sie mit Ihrem Rasentrimmer nur trockenes Gras. Halten Sie den Fadenkopf stets parallel zum Boden. Schneiden Sie Gras von mehr als 20 cm Höhe in mehreren Durchgängen von oben nach unten. Dadurch vermeiden Sie, dass sich das Gras um den Fadenkopf herumwickelt, was zu einer Überhitzung und Beschädigung des Motors führen kann. Wenn Gras um den Fadenkopf gewickelt wird, schalten Sie den Rasentrimmer aus, ziehen das Netzkabel ab und entfernen das eingeklemmte Gras. Bewegen Sie Ihren Rasentrimmer langsam innerhalb des Schnittbereichs, indem Sie den Fadenkopf auf der gewünschten Schnitthöhe halten. Der Schnitt erfolgt mit den Fadenenden: drücken Sie daher den Fadenkopf nicht in hohes Gras. Wickeln Sie nach jeder Verwendung zusätzlichen Faden ab, um zu vermeiden, dass der Faden im Fadenkopf eingezogen wird. Das Fadenende nutzt während der Verwendung ab und dadurch verringert sich die Schnittbreite nach und nach. Wenn Sie den Faden nicht regelmäßig nachstellen, kann der Faden bis zu den Ösen abgenutzt werden. Wenn der Rasentrimmer ausgeschaltet ist, entspannt sich der Faden und neigt dazu, im Fadenkopf eingezogen zu werden. Wenn dies der Fall ist, schalten Sie den Rasentrimmer aus, entfernen die Spule des Fadenkopfes, führen den Faden durch die Ösen und setzen die Spule wieder ein. Vermeiden Sie es, mit dem Faden gegen harte Objekte zu stoßen, wie z. B. Zäune oder Beton, denn dies führt zu einer vorzeitigen Abnutzung des Fadens. Vermeiden Sie beim Schneiden, dass der Fadenkopf gegen den Boden gerieben wird.

FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Deutsch WARNUNG Vergewissern Sie sich, dass der Fadenkopf nicht mehr rotiert. Der Kontakt mit einem rotierenden Fadenkopf kann zu Verletzungen führen.

VERWENDUNG ABWICKELN DES SCHNITTFADENS (Abb. 9) Ihr Rasentrimmer ist mit dem Fadennachstellsystem EZ Line™ ausgestattet. Beachten Sie zum automatischen Nachstellen des Schnittfadens die folgenden Anweisungen: ■

Schlagen Sie den Fadenausgabeknopf (22) bei laufendem Motor vorsichtig gegen den Boden. Halten Sie den Fadenausgabeknopf nicht gegen den Boden gedrückt. Hinweis: Die Fadenabschneideklinge (23) am Grasablenker schneidet den Faden in optimaler Länge ab. Hinweis: Um zu vermeiden, dass sich der Faden verknäuelt, schlagen Sie mit dem Fadenausgabeknopf nur einmal gegen den Boden, um die Länge des Schnittfadens zu erhöhen. Wenn die Fadenlänge nicht ausreichend ist, warten Sie ein paar Sekunden, bevor Sie den Fadenausgabeknopf erneut gegen den Boden schlagen. Erhalten Sie stets eine Schnittlänge, die dem maximalen Schnittdurchmesser entspricht.

FADENABSCHNEIDERKLINGE DES GRASABLENKERS (Abb. 10) Der Grasablenker Ihres Rasentrimmers ist mit einer Fadenabschneiderklinge (23) ausgestattet. Um eine optimale Effizienz zu gewährleisten, wickeln Sie so viel Faden ab, dass es möglich ist, ihn durch die Fadenabschneideklinge zu schneiden. Erhöhen Sie die Länge des Fadens, bis Sie feststellen, dass der Motor mit einer höheren Drehzahl als gewöhnlich läuft. Dadurch wird der Faden optimal verwendet und behält die richtige Länge, um korrekt nachgestellt werden zu können.

WARTUNG WARNUNG Verwenden Sie zur Wartung nur Ersatzteile, die mit den Originalteilen identisch sind. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Produkt beschädigen.

AUSWECHSELN DER SPULE (Abb. 11 und 12) Neue Spulen mit Schnittfaden erhalten Sie bei Ihrem lokalen Ryobi-Händler. ■ ■

Geben Sie den Ein-/Aus-Schalter frei. Ziehen Sie den Netzstecker des Rasentrimmers ab.

Entfernen Sie den Fadenausgabeknopf durch Abschrauben nach links. Entfernen Sie die leere Spule (24). Reinigen Sie den Fadenkopf (25) sorgfältig. Prüfen Sie, dass der Fadenkopf nicht beschädigt und kein Teil abgenutzt ist. Halten Sie die Spule so, dass die Seite mit den Ansätzen nach oben zeigt. Hinweis: Die Fadenenden auf einer neuen Spule werden in den Rillen der Ansätze blockiert. Entfernen Sie die Fäden aus den Rillen, wickeln Sie ca. 15 cm Faden ab und blockieren Sie die Fäden erneut in den Ansätzen. Fügen Sie jedes Fadenende in eine Spule des Fadenkopfes ein. Setzen Sie die Spule auf die Antriebswelle (26). Hinweis: Zum Einsetzen der Spule müssen sie diese eventuell leicht drehen. Hinweis: Wenn der Faden verknäuelt ist oder im Bereich der Spule reißt, entfernen Sie die Spule, führen den Faden erneut durch die Spule und setzen die Spule wieder auf die Antriebswelle. Ziehen Sie rasch an den Fäden, um sie aus den Rillen zu entfernen, in denen sie eingeklemmt waren, während Sie zugleich auf die Spule drücken. Drücken Sie auf die Spule, um Zugang zum Gewinde der Antriebswelle zu erhalten. Schrauben Sie den Fadenausgabeknopf auf das Gewinde der Antriebswelle.

FIN GR HU CZ RU RO PL SLO HR TR EST LT LV SK BG Deutsch

FEHLERBEHEBUNG FEHLER MÖGLICHE URSACHE LÖSUNG Der Faden wird nicht abgewickelt, wenn der Fadenausgabeknopf gegen den Boden geschlagen wird.

1. Der Faden ist verklebt.

1. Schmieren Sie den Faden mit einem Produkt auf Silikonbasis. 2. Wechseln Sie die Spule aus (siehe Abschnitt „Auswechseln der Spule"). 3. Ziehen Sie an den Fadenenden und drücken Sie gleichzeitig auf den Fadenausgabeknopf und geben Sie ihn danach frei. 4. Wickeln Sie Faden von der Spule ab und wickeln Sie diesen wieder auf (siehe Abschnitt „Auswechseln des Schnittfadens").

2. Es ist nicht mehr genügend Faden auf der Spule. 3. Die Fadenenden sind abgenutzt und zu kurz. 4. Der Faden ist auf der Spule verwickelt.

Der Fadenausgabeknopf lässt sich nur schwer lösen.

Gras hat sich am Fadenkopf angesammelt.

Reinigen Sie die Teile, an denen sich Gras angesammelt hat.

Das Gras wickelt sich um die Antriebswelle und den Fadenkopf.

Sie schneiden hohes Gras zu nah am Boden.

Schneiden Sie hohes Gras von oben nach unten.

Der Rasentrimmer hat sich 1. Die Abschaltautomatik bei ausgeschaltet und es ist nicht Überlastung wurde mehr möglich, ihn wieder ausgelöst. einzuschalten. 2. Eine Sicherung ist durchgebrannt. 3. Der Rasentrimmer ist defekt.

1. Warten Sie 10 Minuten, bevor Sie den Motor einschalten. 2. Prüfen Sie die Sicherungen. 3. Wenden Sie sich an einen qualifizierten Techniker, um den Rasentrimmer zu reparieren.

ENTSORGUNG DES GERÄTS Werfen Sie elektrische Geräte nicht in den Hausmüll. Geben Sie diese Geräte bei Recyclingzentren ab. Wenden Sie sich an die zuständigen Behörden oder Ihren Händler, um Informationen über die adäquate Recyclingprozedur zu erhalten.

ELEKTRISCHE VEILIGHEID ■

GARANTIE - BEDINGUNGEN Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäufer für den Endbenutzer ausgestellten Originalrechnung. Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw. Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICHT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an Ihren Händler oder Ihr nächstes RyobiKundendienstzentrum zurück. Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.
