Caractéristiques	Détails
Type d'outil	Outil multifonction
Alimentation	Électrique
Puissance	Non spécifiée
Vitesse variable	Oui
Accessoires inclus	Non spécifiés
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation recommandée	Travaux de bricolage et de rénovation
Maintenance	Nettoyer régulièrement, vérifier l'état des accessoires
Sécurité	Utiliser des lunettes de protection, respecter les consignes de sécurité
Garantie	Non spécifiée
Informations supplémentaires	Vérifier la compatibilité des accessoires avant achat

FOIRE AUX QUESTIONS - 04-634 NEO tools

Comment utiliser les outils multifonctions NEO tools 04-634 ?

Pour utiliser les outils multifonctions NEO tools 04-634, sélectionnez l'accessoire approprié selon la tâche à accomplir, fixez-le solidement à l'outil, puis suivez les instructions spécifiques à chaque fonction.

Quels types d'accessoires sont compatibles avec le NEO tools 04-634 ?

Le NEO tools 04-634 est compatible avec une variété d'accessoires, y compris des lames de coupe, des ponceuses et des embouts de vissage. Vérifiez la compatibilité des accessoires avant de les utiliser.

Comment entretenir mon NEO tools 04-634 ?

Pour entretenir votre NEO tools 04-634, nettoyez régulièrement l'outil avec un chiffon sec et vérifiez l'état des accessoires. Rangez l'outil dans un endroit sec et frais lorsque vous ne l'utilisez pas.

Que faire si mon NEO tools 04-634 ne fonctionne pas ?

Si votre NEO tools 04-634 ne fonctionne pas, vérifiez la connexion à la source d'alimentation, assurez-vous que l'accessoire est correctement installé et inspectez l'outil pour détecter tout dommage visible.

Est-ce que le NEO tools 04-634 est garanti ?

Oui, le NEO tools 04-634 est généralement couvert par une garantie du fabricant. Vérifiez les conditions de garantie spécifiques sur l'emballage ou le site web du fabricant.

Comment changer l'accessoire sur le NEO tools 04-634 ?

Pour changer l'accessoire, débranchez l'outil, puis utilisez la clé fournie pour desserrer le dispositif de fixation. Remplacez l'accessoire et resserrez le dispositif en veillant à ce qu'il soit bien fixé.

Le NEO tools 04-634 est-il adapté aux débutants ?

Oui, le NEO tools 04-634 est conçu pour être convivial et convient aux débutants. Assurez-vous de lire le manuel d'utilisation et de suivre les instructions pour une utilisation sécurisée.

Où puis-je acheter des accessoires supplémentaires pour le NEO tools 04-634 ?

Des accessoires supplémentaires pour le NEO tools 04-634 peuvent être achetés dans les magasins de bricolage, les grandes surfaces ou en ligne sur des sites spécialisés.

MODE D'EMPLOI 04-634 NEO tools

Outil de jardinage à perche 2 en 1 : tronçonneuse 750W 250mm + taille-haie 550W 460mm 04-634

NOTE : AVANT D'UTILISER L'APPAREIL, VEUILLEZ LIRE

ATTENTIVEMENT CE MANUEL ET LE CONSERVER POUR RÉFÉRENCE ULTÉRIEURE. LES PERSONNES QUI N'ONT PAS LU LES INSTRUCTIONS NE DOIVENT PAS PROCÉDER À L'ASSEMBLAGE, AU RÉGLAGE OU À L'UTILISATION DE L'APPAREIL. DISPOSITIONS SPÉCIFIQUES EN MATIÈRE DE SÉCURITÉ REMARQUE ! Lisez attentivement le mode d'emploi et respectez les avertissements et les consignes de sécurité qu'il contient. L'appareil a été conçu pour fonctionner en toute sécurité. Néanmoins, l'installation, l'entretien et l'utilisation de l'appareil peuvent être dangereux. Le respect des procédures suivantes réduira les risques d'incendie, d'électrocution et de blessure, ainsi que le temps d'installation de l'appareil. LISEZ ATTENTIVEMENT LE MANUEL D'UTILISATION POUR VOUS

Conditions de sécurité spécifiques pour les tronçonneuses et les taille-haies ATTENTION ! Les règles de sécurité doivent être respectées lors de l'utilisation de la tronçonneuse. Pour votre propre sécurité et celle des personnes présentes, nous vous demandons de lire ce manuel avant d'utiliser la tronçonneuse. Nous vous demandons de conserver les instructions pour référence ultérieure. Avertissements de sécurité pour les taille-haies

• Gardez toutes les parties du corps à l'écart de la lame. N'essayez pas de repousser le matériau en cours de coupe ou de le maintenir contre la lame en marche. Ne retirez les matériaux coincés qu'après avoir éteint la machine. Un moment d'inattention lors de l'utilisation du taille-haie peut entraîner des blessures graves.

• Tenez l'outil électrique par les plans isolés de la poignée, car le couteau peut rencontrer des fils électriques cachés. Le contact du couteau avec un fil sous tension peut provoquer l'apparition d'une tension sur les pièces métalliques et entraîner un choc électrique.

• Tenez l'appareil par la poignée lorsque la lame ne fonctionne pas. Portez toujours une housse de protection lorsque vous transportez ou rangez l'appareil. Une manipulation soigneuse réduit le risque de blessure par contact avec la lame.

• Les fils électriques doivent être retirés de la zone de coupe. Pendant le travail, le fil peut se cacher dans la haie et être coupé accidentellement. Utilisation d'un taille-haie

• Travailler uniquement à la lumière du jour ou sous un très bon éclairage artificiel.

• Évitez de tailler une haie humide.

• Veillez toujours à vous tenir fermement sur vos deux pieds.

• N'utilisez pas de taille-haies dont les protections ou les boîtiers sont endommagés ou qui ne sont pas munis de protections.

• Démarrez le moteur en suivant les instructions, en veillant à ce que les branches soient éloignées de l'élément de coupe.

• Assurez-vous que les ouvertures de ventilation du boîtier sont exemptes de débris.

• Tenir les mains et les pieds à l'écart des pièces en mouvement.

• Les réparations des taille-haies ne doivent être effectuées que par des personnes autorisées.

• Seules les pièces de rechange recommandées par le fabricant doivent être utilisées.

• L'appareil ne doit pas être mis à la disposition d'enfants ou de personnes n'ayant pas lu ces instructions.

• Ne pas faire fonctionner l'appareil si des personnes se trouvent à proximité.

• Maintenez une distance de sécurité de 15 m entre l'extrémité de la lame et la ligne électrique. Avertissements de sécurité pour la tronçonneuse :

• N'approchez aucune partie de votre corps de la chaîne de la tronçonneuse lorsque celle-ci est en marche. Assurez-vous que la chaîne ne touche aucun objet avant de démarrer la tronçonneuse. Un moment d'inattention lors de l'utilisation de la tronçonneuse peut entraîner l'accrochage de la chaîne sur les vêtements ou les parties du corps.

• Tenez toujours la tronçonneuse de manière à éviter qu'elle ne s'incline vers l'arrière pendant l'utilisation. Tenir la tronçonneuse de manière incorrecte ou trop faible peut entraîner un risque de blessure et n'est pas autorisé.

• Le port de lunettes de sécurité et d'une protection auditive est recommandé. Des équipements de sécurité supplémentaires pour la tête, les mains, les jambes et les pieds sont recommandés. Le port de vêtements de protection appropriés réduit le risque de blessures dues à la projection de fragments de matériaux ou au contact accidentel avec la chaîne de la tronçonneuse.

• Ne pas utiliser la tronçonneuse dans un arbre. L'utilisation de la tronçonneuse par un opérateur dans un arbre peut provoquer des blessures.

• L'utilisateur doit toujours se tenir fermement au sol et ne peut utiliser la tronçonneuse que lorsqu'il se trouve sur une surface stationnaire, sûre et plane. S'il se tient sur un sol glissant ou instable, comme une échelle, l'utilisateur peut perdre l'équilibre ou le contrôle de la tronçonneuse.

• Lorsque vous coupez des branches tendues, prenez garde au risque de rebond. Lorsque la tension se relâche dans les fibres du bois, la branche peut heurter l'opérateur ou lui faire perdre le contrôle de la scie.

• Des précautions particulières doivent être prises lors de la coupe d'arbustes et de jeunes arbres. Les pièces flexibles peuvent s'accrocher à la scie et heurter l'opérateur, entraînant une perte d'équilibre.

• Portez la tronçonneuse lorsqu'elle est éteinte, en la tenant par la poignée et loin de votre corps. Mettez toujours le capot du guide- chaîne en place lorsque vous transportez et rangez la tronçonneuse. En manipulant la tronçonneuse correctement, vous pouvez réduire le risque de contact accidentel avec la chaîne en mouvement.

• Suivez les instructions pour la lubrification, la tension de la chaîne et le remplacement des accessoires. Une chaîne mal tendue ou mal lubrifiée peut se briser ou augmenter le risque de rebond.

• Les poignées de la scie doivent être sèches, propres et non contaminées par de l'huile ou de la graisse. Les poignées grasses ou contaminées par de l'huile peuvent entraîner une perte de contrôle de la scie.

• La tronçonneuse est conçue exclusivement pour couper du bois. N'utilisez pas la tronçonneuse à d'autres fins que celles pour lesquelles elle a été conçue. Par exemple, n'utilisez pas la tronçonneuse pour couper des matières plastiques ou des matériaux de construction autres que le bois. L'utilisation de la tronçonneuse à d'autres fins que celles pour lesquelles elle est prévue peut entraîner des situations dangereuses. Sécurité électrique

• La fiche de l'outil électrique doit être insérée dans la prise. La fiche ne doit pas être modifiée de quelque manière que ce soit. N'utilisez pas d'adaptateurs avec des outils électriques mis à la terre.

• Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.

• Évitez tout contact du corps avec des surfaces reliées à la terre, telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Le contact du corps avec des surfaces reliées à la terre augmente le risque de choc électrique.

• N'exposez pas les outils électriques à la pluie, car l'eau qui pénètre dans l'outil électrique augmente le risque d'électrocution.

• Ne jamais utiliser le câble pour porter, tirer ou débrancher l'outil électrique.

• Le câble doit être placé à l'écart des sources de chaleur, de l'huile, des bords tranchants ou des pièces mobiles.

• Des fils endommagés ou emmêlés augmentent le risque d'électrocution.31

• Lorsque vous utilisez l'outil électrique à l'extérieur, utilisez une rallonge adaptée à cet usage. L'utilisation d'un cordon adapté à l'extérieur réduit le risque d'électrocution.

• S'il est inévitable d'utiliser un outil électrique dans une zone humide, il convient d'utiliser un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique. Causes et moyens de prévenir le rejet :

• La formation de jets peut se produire si la chaîne est bloquée et coincée dans l'encoche.

• La sécurité d'utilisation est renforcée par le carter de protection situé sur le bord supérieur de la scie. Ne coupez les branches qu'avec la partie de la chaîne qui se trouve sur le bord inférieur du guide. NOTE : Nous coupons vers le bas et non vers le haut ! ATTENTION : Il est interdit d'enlever ou de modifier de quelque manière que ce soit la protection supérieure, car cela réduit la sécurité de l'utilisateur. Attention à la possibilité de toucher accidentellement le matériau de coupe avec la pointe du guide-chaîne afin de se protéger contre les rebonds. Une chaîne de tronçonneuse bloquée peut faire reculer rapidement le guide vers l'opérateur. Vous risquez de perdre le contrôle de la tronçonneuse et de vous blesser gravement. Ne vous fiez pas uniquement aux dispositifs de sécurité de la tronçonneuse. Il incombe à l'utilisateur de prendre les mesures nécessaires pour éviter les accidents et les blessures pendant l'utilisation de la tronçonneuse. Le recul est le résultat d'une mauvaise utilisation de la tronçonneuse ou de procédures ou conditions d'utilisation incorrectes et peut être évité en prenant les mesures suivantes :

• Tenir fermement la scie avec les mains, le pouce et les doigts fermement serrés sur la poignée de la scie, et positionner le corps et les mains de manière à limiter la force de recul. La force de recul peut être contrôlée par l'opérateur à condition de prendre les contre-mesures appropriées. La tronçonneuse ne doit pas être lâchée de la main.

• Ne tendez pas trop la main avec la scie et ne faites pas de coupes à une hauteur supérieure à celle des épaules. Cela évite de toucher involontairement l'extrémité de la scie ( ) et permet de mieux contrôler la scie dans des situations inattendues.

• N'utilisez que les guides et les chaînes spécifiés par le fabricant. Le remplacement des guides et des chaînes par d'autres qui ne conviennent pas peut entraîner une rupture de la chaîne ou un rebond.

• Suivez les instructions du fabricant pour l'affûtage et l'entretien de la tronçonneuse. Conseils de sécurité supplémentaires :

• Tenez la tronçonneuse uniquement par les poignées isolées, car la chaîne de la tronçonneuse peut toucher un fil électrique invisible. Si la chaîne de la tronçonneuse touche un fil sous tension, une tension peut être appliquée aux parties exposées de l'outil et l'opérateur peut recevoir une décharge électrique.

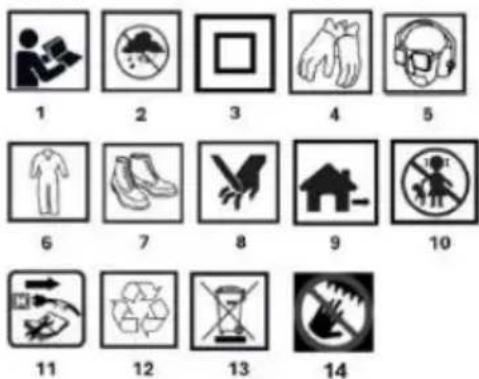

PICTOGRAMMES ET AVERTISSEMENTS

1.lire le mode d'emploi, respecter les avertissements et les conditions de sécurité qu'il contient !

2. protéger de l'humidité et de la pluie

3. classe de protection secondaire.

4. utiliser des équipements de protection individuelle : gants de

5. porter un équipement de protection individuelle : protection des yeux,

protection auditive et masque anti-poussière.

6. porter un équipement de protection individuelle : Vêtements de

7. porter des équipements de protection individuelle : chaussures de

protection 8.Attention risque de coupure des mains, coupure des doigts.

9. pour une utilisation en extérieur

10. tenir hors de portée des enfants

11. débrancher le cordon d'alimentation avant de procéder à

l'entretien ou à la réparation. 12.Recyclable

13. ne pas jeter avec les ordures ménagères

14. ne pas approcher les mains de la lame

DESCRIPTION DES ÉLÉMENTS GRAPHIQUES

La numérotation ci-dessous se réfère aux composants de l'appareil illustrées sur les pages graphiques de ce manuel. Fig. A Scie à chaîne Désignation Description

Déclencheur d'interrupteur

Indicateur de niveau d'huile

Bouton de tension de la chaîne

Verrouillage de la poignée principale

Contrefort à griffes

Bouton de verrouillage du travail

Câble d'alimentation

Couverture du guide Fig. B Taille-haie Désignation Description

Bouton de verrouillage de la poignée auxiliaire

Crochet pour le câble d'alimentation

Câble d'alimentation

Bouton de verrouillage du travail

Verrouillage de la poignée principale

Fourreau de couteau Fig. C Rallonge Désignation Description

Poignée antidérapante

Poignée de réglage de la longueur

Poignée de soutien pour ciseaux

Porte-cannes à pêche arrière

Bouton de réglage de l'angle de la tête

Bouton de réglage de l'angle Fig. D Assemblage de la barre d'extension Désignation Description

Dévisser la poignée de réglage de la longueur

Tirer la tige à la longueur voulue

Serrer la poignée de réglage de la longueur

Verrouillage de la poignée principale

Appuyer sur le bouton de réglage de l'angle de travail

Tourner à la position souhaitée

• Il peut y avoir des différences entre le graphique et le produit réel. OBJECTIF La tronçonneuse et le taille-haie à perche sont des appareils portatifs. Ils sont entraînés par un moteur à courant alternatif monophasé. Ces types d'outils électriques sont conçus pour effectuer des travaux dans le jardin domestique. La tronçonneuse et le taille-haie peuvent être utilisés pour l'élagage des arbres, la taille des branches, la taille des haies, la32 préparation du bois de chauffage, le bois pour la cheminée et d'autres applications également en hauteur en utilisant un bras de rallonge.

MONTAGE D'UNE SCIE À CHAÎNE

• Dévissez complètement le bouton de tension de la chaîne (Fig. A9) en le tournant dans le sens inverse des aiguilles d'une montre et retirez le couvercle de la roue d'entraînement.

• Monter la chaîne (Fig. A7) sur le guide-chaîne (Fig. A6) en veillant à ce que les couteaux soient orientés dans le sens de la rotation.

• Mettez le guide-chaîne (Fig. A6) et la chaîne (Fig. A7) en place, en veillant à ce que la chaîne passe autour du pignon. Assurez- vous également que la goupille s'adapte au guide. Si ce n'est pas le cas, réglez-le à l'aide du bouton de tension de la chaîne (Fig. A9). Pendant l'opération, la chaîne (Fig. A7) ne doit pas glisser du guide-chaîne (Fig. A6).

• Tirer le guide-chaîne (Fig. A6) vers l'avant jusqu'à ce que la chaîne (Fig. A7) soit fermement installée. Assurez-vous que tous les maillons d'entraînement se trouvent dans la rainure du guide- chaîne.

• Monter le couvercle du pignon (Fig. A10) et le fixer à l'aide du bouton de tension de la chaîne.

TENSION DE LA CHAÎNE

• Placer l'appareil sur une surface plane

• Réglez la tension de la chaîne à l'aide du bouton (Fig. A9).

• En tournant le bouton dans le sens des aiguilles d'une montre, on augmente la tension et en tournant le bouton dans le sens inverse des aiguilles d'une montre, on diminue la tension de la chaîne.

• La tension est correcte lorsque la chaîne peut être retirée de 3 mm du guide en utilisant le doigt et le pouce. Ne pas sur-tendre la chaîne car cela réduirait la durée de vie de la chaîne et du guide. NOTES :

• La chaîne (Fig. A7) doit être réglée avant la première utilisation, puis après 2 ou 3 minutes de fonctionnement, et enfin vérifiée et réglée si nécessaire toutes les 30 minutes d'utilisation. Veillez à ne pas trop serrer la chaîne. TRAVAIL CHAINE

• Connecter le câble d'alimentation (Fig. A15) à la source d'alimentation 230V 50Hz.

• Pour démarrer l'outil, appuyez sur le bouton de verrouillage du travail (Fig. A13) puis sur la gâchette (Fig. A2).

• Pour éteindre la scie, relâchez la gâchette de l'interrupteur (Fig. A2). Le frein intégré arrête la scie en très peu de temps.

• Pressez le contrefort de la griffe contre le bois (Fig. A12), en veillant à ce que la chaîne (Fig. A7) n'entre pas en contact avec le matériau à couper.

• Commencez à couper en tenant la poignée (Fig. A4) par le levier avant et en soulevant la poignée principale (Fig. A1).

• Si le bois ne peut pas être coupé d'un seul coup, tirez légèrement sur la poignée avant (Fig. A4) et continuez à couper, tirez la scie un peu en arrière puis appuyez sur le contrefort de la griffe (Fig. A12) un peu plus bas et terminez la coupe en soulevant la poignée principale (Fig. A1).

• Retirez la tronçonneuse de la zone de coupe lorsque la chaîne est encore en marche. FREIN DE CHAÎNE DE SÉCURITÉ

• La tronçonneuse est équipée d'un frein de sécurité qui arrête la chaîne en une fraction de seconde. Il est activé lorsque le protège- main est déplacé vers l'avant. La tronçonneuse s'arrête.

REMPLISSAGE DU RÉSERVOIR D'HUILE

• Nettoyez soigneusement le réservoir d'huile (Fig. A3) autour du bouchon pour éviter que des saletés ne pénètrent dans le conteneur.

• Dévisser le bouchon du réservoir d'huile et verser l'huile jusqu'au niveau du bord inférieur du goulot de remplissage.

• Fermer hermétiquement le réservoir d'huile (Fig. A3).

• Retirer avec précaution l'huile qui a débordé. NOTE Ne faites le plein que lorsque le moteur est éteint et que la prise de courant est débranchée ! LUBRIFICATION DE LA CHAÎNE DE LA TRONÇONNEUSE N'utilisez jamais la tronçonneuse si la chaîne n'est pas suffisamment lubrifiée. Sinon, la durée de vie de la tronçonneuse sera réduite. Avant de commencer à travailler, vérifiez le niveau d'huile dans le réservoir (3) et l'alimentation en huile. Vérifier le débit d'alimentation en huile en suivant les instructions ci- dessous :

• Démarrer la tronçonneuse électrique.

• Tenez la tronçonneuse de travail à environ 15 cm au-dessus du tronc ou du sol (utilisez une surface appropriée).

• Si la lubrification est suffisante, de légères traces d'huile seront visibles, car l'huile s'écoule de la chaîne. Faites attention à la direction du vent et évitez de vous exposer inutilement aux projections d'huile !

ENTRETIEN DES TRONÇONNEUSES

• Veillez toujours à ce que l'outil soit éteint et débranché avant toute opération d'entretien ou de maintenance.

• Ne jamais utiliser d'essence, de diluant, d'alcool, etc. Cela peut entraîner des décolorations, des déformations ou des fissures.

• Nettoyez régulièrement les fentes d'aération à l'aide d'une brosse ou d'air comprimé.

Le taille-haie est équipé d'un interrupteur de sécurité qui doit être actionné à deux mains.

• Branchez la fiche (Fig. B10) dans une prise de courant 230-240V 50Hz.

• Retirez la protection de la lame (Fig. B13) du guide-chaîne (Fig. B2).

• Appuyez sur le bouton de verrouillage des actions (Fig. B.11), puis sur l'interrupteur (Fig. B8).

• Pour arrêter la machine, relâcher l'interrupteur marche/arrêt (Fig. B8). ATTENTION ! La cisaille ne fonctionne pas tant que l'on n'a pas appuyé simultanément d'une main sur l'interrupteur de la poignée auxiliaire (Fig. B5) et de l'autre main sur l'interrupteur (Fig. B8). Le relâchement de la pression sur l'un des interrupteurs arrête le fonctionnement de la cisaille. Le frein de sécurité sur le mouvement des lames immobilise les lames en moins d'une seconde après le relâchement de l'interrupteur.

• Avant de commencer le travail, inspectez soigneusement la haie à la recherche d'objets invisibles tels que des clôtures, des filets, etc.

• Lors de la taille des branches longues, le travail doit être effectué progressivement, par couches.

• Les cisailles ne doivent être utilisées que lorsque la haie est sèche.

• Une fois le travail terminé, remettez le couvercle de la barre de coupe en place.

• Outre la taille des haies, les cisailles peuvent également être utilisées pour tailler les arbustes et les buissons.

• Le meilleur résultat de coupe est obtenu en guidant le guide-lame de manière à ce qu'il soit orienté à un angle d'environ 15

par rapport à la haie.

• La barre de coupe double face et les couteaux contrarotatifs permettent de couper dans les deux sens ou dans un mouvement de balancier.

• Pour obtenir une hauteur de haie uniforme, il est conseillé de tendre une ficelle ou une corde le long du bord taillé de la haie. Branches dépassant la ligne à couper

• Pour guider les branches sous les couteaux, déplacez la barre de coupe uniformément vers l'avant ou vers l'arrière le long de la ligne de coupe.

• Les côtés de la haie doivent être taillés en effectuant un mouvement courbe, de bas en haut. ATTENTION ! Faites attention aux bords tranchants des lames. Lorsque les ciseaux ne sont pas utilisés, la barre de coupe doit toujours être protégée par un dispositif de protection.

ENTRETIEN ET STOCKAGE

• Il est recommandé de nettoyer l'appareil après chaque utilisation.

• Le carter du moteur doit, dans la mesure du possible, toujours être exempt de poussière et de saleté.

• Essuyez l'appareil avec un chiffon propre ou soufflez-le avec de l'air comprimé à basse pression.

• N'utilisez pas de produits de nettoyage ou de solvants, car ils peuvent endommager les pièces en plastique.

• Il faut veiller à ce que l'eau ne pénètre pas dans l'appareil.33

• Inspectez la cisaille pour détecter les défauts évidents tels qu'une lame desserrée ou endommagée, des raccords à vis desserrés et des composants usés ou endommagés.

• Vérifier que les couvercles et les dispositifs de sécurité ne sont pas endommagés et qu'ils sont correctement installés. Effectuer les travaux d'entretien et de réparation nécessaires avant d'utiliser la cisaille.

• Nettoyez la barre des couteaux après chaque utilisation et vaporisez-la avec un produit de conservation. Pour les travaux plus longs, il est recommandé de lubrifier les couteaux avec une fine couche d'huile à intervalles réguliers.

• Vérifier l'état des lames de couteau.

• N'utilisez que des accessoires et des pièces de rechange d'origine.

• Conservez les ciseaux dans un endroit sûr et sec, hors de portée des enfants.

• Ne placez pas d'autres objets sur le boîtier de la cisaille.

• Tout défaut doit être corrigé par le service après-vente agréé par le fabricant.

MONTAGE D'UNE BARRE D'EXTENSION

• Pour installer la barre d'extension, il faut

• Insérez la poignée principale (Fig. A1 / Fig. B7 / Fig. D5) dans le support de tige arrière (Fig. C5).

• Une fois en position, sécuriser avec le verrou de la poignée principale (Fig. A11 / Fig. B12 / Fig. D6).

• De l'autre côté du poteau, fixer la tronçonneuse / le taille-haie avec le dispositif de verrouillage.

RÉGLAGE DE L'ANGLE DE COUPE

• Pour régler l'angle de coupe, appuyez sur le bouton de changement d'angle (Fig. C7).

• Réglez le taille-haie à l'angle souhaité.

• Les angles de coupe recommandés vont de -20 degrés à 60 degrés.

• Pour régler l'angle dans l'axe, appuyez sur le bouton (Fig. C8) et réglez l'angle souhaité.

DONNÉES D'ÉVALUATION

Appareil de jardinage à rampe 2 en 1 Tronçonneuse et taille-haie 04-634 Paramètres Valeur Tension d'alimentation 230 V AC Fréquence d'alimentation 50Hz Classe de protection

Degré de protection IP IPX0 Année de production

Tronçonneuse Puissance nominale 750W Vitesse linéaire de la chaîne (à vide) 12 m/s Guide 250mm Type de chaîne 3/8.043 x 40DL Pas de la chaîne 0,375˝ (9,53 mm) Épaisseur de la chaîne/largeur de la rainure de la barre 0,043" (1,09 mm) nombre de cellules

Pignon (dents x pas) 6x0,375˝ Huile de chaîne SAE10W-30 Capacité du réservoir d'huile de chaîne 0,06 l Longueur maximale de travail 2,37 m Poids de la tronçonneuse 3,3 kg Poids de la chaîne de sciage avec rallonge 4,7 kg Taille-haies Puissance nominale 550W Vitesse de ralenti 1600 min-1 Largeur de coupe 440 mm Longueur de la barre de coupe 460 mm Épaisseur maximale de la tige coupée 20 mm Longueur maximale de travail 2,67 m Poids des cisailles 2,9 kg Poids des ciseaux avec extension 4,5 kg 04-634 indique le type et la désignation de la machine DONNÉES SUR LE BRUIT ET LES VIBRATIONS - TRONÇONNEUSE Niveau de pression acoustique

= 87,3 dB(A) K=3 dB(A) Niveau de puissance acoustique

= 101,2 dB(A) K=3 dB(A) Valeurs d'accélération des vibrations

= 84,2 dB(A) K=3 dB(A) Niveau de puissance acoustique

= 95,0 dB(A) K=2,05 dB(A) Valeurs d'accélération des vibrations

= 2,91 m/s2 K=1,5 m/s2 Informations sur le bruit et les vibrations Le niveau d'émission sonore de l'équipement est décrit par : le niveau de pression acoustique émis Lp

et le niveau de puissance acoustique Lw (A)

où K représente l'incertitude de mesure). Les vibrations émises par l'équipement sont décrites par la valeur de l'accélération vibratoire a (h)

où K est l'incertitude de mesure). Le niveau de pression acoustique Lp

, le niveau de puissance acoustique Lw

et la valeur d'accélération des vibrations a

spécifiés dans ces instructions ont été mesurés conformément à la norme EN 62841-1. Le niveau de vibration spécifié a

) peut être utilisé pour la comparaison des équipements et pour l'évaluation préliminaire de l'exposition aux vibrations. Le niveau de vibration indiqué n'est représentatif que de l'utilisation de base de l'appareil. Si l'appareil est utilisé pour d'autres applications ou avec d'autres outils de travail, le niveau de vibration peut changer. Un niveau de vibration plus élevé sera influencé par un entretien insuffisant ou trop peu fréquent de l'appareil. Les raisons susmentionnées peuvent entraîner une exposition accrue aux vibrations pendant toute la période de travail. Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de prendre en compte les périodes pendant lesquelles l'appareil est éteint ou lorsqu'il est allumé mais non utilisé pour le travail. Lorsque tous les facteurs sont estimés avec précision, l'exposition totale aux vibrations peut être considérablement réduite. Afin de protéger l'utilisateur des effets des vibrations, des mesures de sécurité supplémentaires doivent être mises en œuvre, telles que l'entretien cyclique de la machine et des outils de travail, la garantie d'une température adéquate des mains et une bonne organisation du travail.

Les produits électriques ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas respectueuses de l'environnement. Les équipements non recyclés présentent un risque potentiel pour l'environnement et la santé humaine. "GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : " GTX Poland ") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : " Manuel "), y compris entre autres. Tous les droits d'auteur relatifs au contenu de ce manuel (ci-après dénommé "Manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et font l'objet d'une protection juridique conformément à la loi du 4 février 1994 sur les droits d'auteur et les droits connexes (c'est-à-dire le Journal officiel 2006 n° 90, article 631, tel qu'amendé). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales. Déclaration de conformité CE Fabricant : GTX Poland Sp. z o.o. Sp.k, 2/4 rue Pograniczna 02-285 Varsovie Produit : Appareil de jardinage à perche 2 en 1 Tronçonneuse et taille-haie Modèle : 04-634 Nom commercial : NEO TOOLS Numéro de série : 00001 ÷ 99999 Directive sur la compatibilité électromagnétique 2014/30/EU Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU Directive Machines 2006/42/CE Directive 2000/14/CE sur les émissions sonores, modifiée par la directive 2005/88/CE34 Niveau de puissance acoustique garanti LWA= 105 dB(A) Niveau de puissance acoustique mesuré LwA=101,2dB(A) K=3dB(A) Et répond aux exigences des normes : EN IEC 55014-1:2021 ; EN IEC 55014-2:2021 ; EN IEC 61000-3- 2:2019/A2:2024 ; EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018 Tronçonneuse : EN 62841-1:2015+A11:2022, EN 62841-4-1:2020, EN ISO 11680- 1:2021 Taille-haies : EN 62841-1:2015+AC:2015+A11:2022, EN 62841-4- 2:2019+A1:2022+A11:2022 Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants ajoutés par l'utilisateur final ou effectués par lui ultérieurement. Nom et adresse de la personne résidant dans l'UE autorisée à préparer le dossier technique : Signé au nom de : GTX Poland Sp. z o.o. Sp.k. 2/4 rue Pograniczna 02-285 Varsovie Paweł Kowalski Responsable de la documentation technique GTX Pologne Varsovie, 2025-05-15 (DE)
