KASUTUSJUHEND 04-634 NEO tools

2-in-1 aiatööriist: 750W 250mm mootorsaag + 550W 460mm hekilõikur

04-634

MÄRKUS: ENNE SEADME KASUTAMIST LUGEGE KÄESOLEV KASUTUSJUHEND HOOLIKALT LÄBI JA SÄILITAGE SEE EDASPIDISEKS KASUTAMISEKS. ISIKUD, KES EI OLE KASUTUSJUHENDIT LUGENUD, EI TOHI TEOSTADA SEADME KOKKUPANEKUT, SEADISTAMIST EGA KASUTAMIST.

KONKREETSED OHUTUSNÖUDED MÄRKUS!

Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski: seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgmiste

protseduuride järgimine vähendab tulekahju, elektrilöögi ja vigastuste ohtu ning vähendab seadme paigaldamise aega

LUGEGE KASUTUSJUHEND HOOLIKALT LÄBI, ET TUTVUDA SEADMEGA, HOIDKE SEE KASUTUSJUHEND EDASPIDISEKS KASUTAMISEKS ALLES.

TURVAMEETMED

Kettsaagide ja hekilõikurite ohutuse eritingimused

HOIATUS! Kettsae kasutamisel tuleb järgida ohutusnõudeid. Teie enda ja kõrvalseisjate ohutuse tagamiseks palume teil enne mootorsae kasutamist lugeda käesolev kasutusjuhend läbi. Juhised palutakse säilitada edaspidiseks kasutamiseks.

Hekitrimmerite ohutushoiatused

• Hoidke köik kehaosad terast eemal. Ärge püüdke lõigatavat materjali tagasi lükata ega hoidke seda vastu jooksvat tera. Eemaldage kinni jäänud materjal alles pärast masina väljalülitamist. Üks hetk tähelepanematus hekilõikuri kasutamisel võib põhjustada tõsiseid vigastusi.
• Hoidke elektritööriista käepideme isoleeritud tasapindadest, sest nuga võib kokku puutuda varjatud elektrijuhtmetega. Noa kokkupuude pingestatud juhtmega võib põhjustada pinge ilmnemist metallosadele ja elektrilööki.
• Hoidke seadet käepidemest, kui tera ei tööta. Kandke transportimisel või hoiustamisel alati kaitsekatet. Ettevaatlik käsitsemine vähendab teraga kokkupuutest tulenevat vigastuse ohtu.
• Elektrilised juhtmed tuleb lõiketsoonist eemaldada. Töö ajal võib juhe peituda hekki sisse ja olla kogemata läbi lõigatud.

Hekitrimmeri kasutamine

• Töötage ainult päevavalguses või väga hea kunstliku valgustuse korral.
  • Vältige niiske heki lõikamist.
• Veenduge alati, et seisate kindlalt mölema jalaga.
• Ärge kasutage hekktrimmerit kahjustatud kaitsmetega, korpusega või ilma suletud kaitsmetega.
• Käivitage mootor vastavalt juhistele, veendudes, et jäsemed on löikeseadmest eemal.
• Veenduge, et korpuses olevad ventilatsiooniavad on vabastatud prahist.
• Hoidke käed ja jalad liikuvatest osadest eemal.
• Hekitrimmerite remonti võivad teostada ainult volitatud isikud.
• Kasutada tohib ainult tootja soovitatud varuosi.
• Seadet ei tohi anda kasutamiseks lastele ega isikutele, kes ei ole käesolevat kasutusjuhendit lugenud.
• Ärge kasutage seadet, kui selle vahetus läheduses on kõrvalised isikud.
• Hoidke tera otsa ja elektriliini vahel 15 m ohutu kaugus.

Ohutushoiatused mootorsae kohta:

• Ärge viige ühtegi oma kehaosa kettsaagile lähedale, kui saag töötab. Enne sae käivitamist veenduge, et kett ei puuduta ühtegi eset. Üks hetk tähelepanematus kettsaega töötamise ajal võib põhjustada keti kinnijäämise riietele või kehaosadele.
• Hoidke mootorsaagi alati nii, et saag ei lõöks töö ajal tagasi. Kettsae valesti või liiga nõrgalt hoidmine võib põhjustada vigastuste ohtu ja on keelatud.
• Tuleks kanda kaitseprille ja kuulmiskaitsevahendeid. Soovitatav on kasutada täiendavaid kaitsevahendeid pea, käte, jalgade ja jalgade jaoks. Sobiv kaitseriietus vähendab vigastuste ohtu lendavate materjalifragmentide või mootorsae ketiga juhusliku kokkupuute töttu.
• Ärge kasutage kettsaagi puu otsas. Kui operaator kasutab kettsaagi puu otsas, võib see põhjustada vigastusi.
• Operaator peab alati seisma kindlalt maapinnal ja tohib mootorsaagi kasutada ainult seismisel kindlal, ohutul ja tasasel pinnal. Kui operaator seisab libedal või ebastabiilsel pinnasel, näiteks redelil, võib ta kaotada tasakaalu või kontrolli sae üle.
• Oksade lõikamisel, kus on pinge, tuleb arvestada tagasilöögi võimalusega. Kui puidukiudude pinge vabaneb, võib okas tabada operaatorit või põhjustada sae üle kontrolli kaotamist.
• Põösaste ja noorte puude lõikamisel tuleb olla eriti ettevaatlik. Paindlikud osad võivad sae külge takerduda ja operaatorit tabada, põhjustades tasakaalu kaotuse.

• Kandke mootorsaagi väljalülitatuna, hoides seda käepidemest ja kehast eemal. Paigaldage mootorsae transportimisel ja hoiustamisel alati saeketi kate. Sae öigel käsitsemisel saate vähendada töenäosust, et liikuva ketiga kogemata kokku puututakse.

• Järgige määrimise, keti pinguldamise ja tarvikute vahetamise juhiseid. Ebaõigesti pingutatud või määritud kett võib katkeda või suurendada tagasilöögi ohtu.

• Saekäepidemed peavad olema kuivad, puhtad ja mitte määrdunud öli või rasvaga. Rasvased või öliga saastunud käepidemed võivad põhjustada sae kontrolli kaotamist.
• Mootorsaag on möeldud üksnes puidu lõikamiseks. Ärge kasutage mootorsaagi muuks kui ettenähtud otstarbeks. Näiteks ärge kasutage mootorsaagi plastide või muudest materjalidest kui puidust valmistatud ehitusmaterjalide lõikamiseks. Kui te kasutate mootorsaagi muul otstarbel kui see on ette nähtud, võib see põhjustada ohtlikke olukordi.

Elektriohutus

• Elektrilise tööriista pistik peab sobima pistikupessa. Pistikut ei tohi mingil viisil muuta. Ärge kasutage maandatud elektritööriistadega mingeid adaptereid.
• Muutmata pistikud ja sobitatud pistikupesad vähendavad elektrilöögi ohtu.
• Vältige keha kokkupuudet maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kehakontakt maandatud pindadega suurendab elektrilögi ohtu.
• Ärge pange elektritööriistu vihma kätte, sest vee sattumine elektritööriistasse suurendab elektrilöögi ohtu.
• Ärge kunagi kasutage kaablit elektrilise tööriista kandmiseks, tömbamiseks või lahtiühendamiseks.
• Kaabel tuleb paigutada eemal soojusallikatest, ölist, teravatest servadest või liikuvatest osadest.
• Kahjustatud või segunenud juhtmed suurendavad elektrilöögi ohtu.
• Kui kasutate elektrilist tööriista välitingimustes, kasutage välitingimustes kasutamiseks sobivat pikendusjuhet. Välitingimustes kasutamiseks sobiva juhtme kasutamine vähendab elektrilöögi ohtu.
• Kui elektrilise tööriista kasutamine niiskes kohas on vältimatu, tuleb kasutada jäävoolukaitselülitit. Jääkvoolukaitselüliti kasutamine vähendab elektrilögi ohtu.

Tagasilükkamise põhjused ja vältimise viisid:

• Kui kett on ummistunud ja lõhede kinni jäänud, võib tekkida paiskumine.
• Ohutust kasutamisel suurendab sae ülemise serva kohal olev kaitsekate. Löigake oksi ainult selle keti osaga, mis asub saeketi alumisel serval.

MÄRKUS: Me löikame allapoole, mitte ülespoole!

TÄHELEPANU: Ülemine kaitse ei ole lubatud eemaldada ega mingil viisil muuta, kuna see vähendab kasutaja ohutust. Tagasilöögi eest kaitsmiseks ettevaatust, et juhtseadme otsaga ei puudutata kogemata löikematerjali.

Kinnijäänud mootorsae kett võib põhjustada saeketi kiire tagasilöögi operaatori suunas.

Te võite kaotada kontrolli mootorsae üle, mis võib põhjustada tõsiseid vigastusi. Ärge toetuge ainult mootorsae ohutusseadmetele. Kasutaja vastutab ise meetmete võtmise eest, et vältida önnetusi ja vigastusi kasutamise ajal.

Tagasilöök on tingitud mootorsae ebaõigest kasutamisest või ebaõigetest töövõtetest või -tingimustest ning seda saab vältida järgmiste meetmete võtmisega:

• Hoidke saagi kindlalt kätega, kusjuures pöidla ja sõrmed peavad kindlalt kinni sae käepidemest, ning asetage keha ja käed nii, et piirata tagasilöögijõudu. Tagasilöögijõud on operaatori poolt kontrollitav, kui rakendatakse asjakohaseid vastumeetmeid. Kettsaagi ei tohi käest lahti lasta.
• Ärge ulatuge saega liiga kaugele ega tehke lõikeid ölakõrgusest körgemal. Nii väldite tahtmatut kokkupuudet sae otsaga ja saate sae paremini kontrollida ootamatutes olukordades.
• Kasutage ainult tootja poolt ette nähtud juhtraudu ja kette. Juhtkangide ja -kettide asendamine ebasobivate juhtkangidega võib põhjustada keti purunemist või tagasilööki.
• Järgige tootja juhiseid kettsae teritamiseks ja hooldamiseks.

Täiendavad ohutusnõuanded:

- Hoidke mootorsaagi ainult isoleeritud käepidemetest, sest mootorsae kett võib puudutada nähtamatut elektrijuhet. Kui mootorsae kett puutub pingestatud juhtmega kokku, võib tööriista avatud osadele rakenduda pinge ja operaator võib saada elektrilöögi.

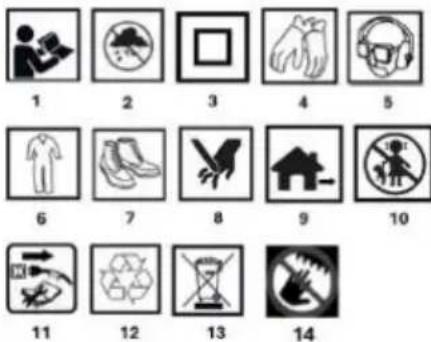

PIKTOGRAMMID JA HOIATUSED

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1. Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusil
2. Protect niiskuse ja vihma eest
3. 4.Kasutage isikukaitsevahendeid: kaitsekindaid.
   5.Kandke isikukaitsevahendeid: silmakaitse, kuulmiskaitse ja tolmumask.
   6.Kandke isikukaitsevahendeid: Kaitseriietus
4. Kandke isikukaitsevahendeid: kaitsejalanõud
   8.Ettevaatust käte lõikamise, sõrmede lõikamise oht.
5. Välitingimustes kasutamiseks
   10.Hoidke lastele kättesaamatus kohas
6. Enne hooldust või remonti ühendage toitejuhe lahti
7. taaskasutatav
   13.Ärge visake koos majapidamisjäätmetega.
   14.Hoidke käed terast eemal

GRAAFILISTE ELEMENTIDE KIRJELDUS

Allpool esitatud numeratsioon viitab seadme komponentidele. näidatud käesoleva juhendi graafilistel lehekülgedel.

Joonis A Kettsaag

Nimetus	Kirjeldus
1	Peamine käepide
2	Lüliti päästik
3	Ölipaak
4	Eesmine käepide
5	Ketipidur
6	Juhend
7	Kett
8	Ölitasemenäidik
9	Keti pingutusnupp
10	Ajami ratta kate
11	Peamine käepidemelukk
12	Küüne tugipunkt
13	Töö lukustusnupp
14	Kaabli konks
15	Toitekaabel
16	Juhendi kate

Joonis B Hekilõikur

Nimetus	Kirjeldus
1	Riputuskinnitus/kaitsekate
2	Alumiiniumist juhend
3	Kaane
4	Eesmine käepide
5	Käepidemelukustusnupp abinupp
6	Ülemine kate
7	Peamine käepide
8	Lülita
9	Konks toitekaabli jaoks
10	Toitekaabel
11	Töö lukustusnupp
12	Peamine käepidemelukk
13	Noa tuppa

Joonis C Pikendusvarras

Nimetus	Kirjeldus
1	Stick
2	Libisemiskindel käepide
3	Pikkuse reguleerimise käepide
4	Kääride toetav käepide
5	Tagumine vardahoidja
6	Ölarihm
7	Peanurga reguleerimise nupp
8	Nurga reguleerimise nupp

Joonis D Pikendusraua kokkupanek

Nimetus	Kirjeldus
1	Keerake pikkuse reguleerimise käepide lahti
2	Tõmmake varras välja nõutava pikkusega
3
4	Pingutage pikkuse reguleerimise käepidet
5	Peamine käepide
6	Peamine käepidemelukk
7	Vajutage töönurga reguleerimise nuppu
8	Pöörake soovitud seadistusse

* Graafika ja tegelik toode võivad erineda.

PURPOSE

Kettsaag ja hekilõikuri komplekt on käeshoitavad seadmed. Neid ajab ühefaasiline vahelduvvoolumootor. Seda tüüpi elektrilised tööriistad on möeldud koduaia tööde tegemiseks. Kettsaagi ja hekktrimmerit saab kasutada puude lõikamiseks, okste kärpimiseks, hekkide pügamiseks, küttepuude ettevalmistamiseks, kaminapuude valmistamiseks ja muudeks töödeks ka kõrguselt, kasutades pikendusvart.

MOOTORSAE PAIGALDAMINE

• Keerake keti pingutusnupp (joonis A9) täielikult lahti, keerates seda vastupäeva, ja eemaldage veoratta kate.
• Paigaldage kett (joonis A7) juhtsiinile (joonis A6), jälgides, et noad oleksid pöörlemissuunas.
• Asetage juhtraud (joonis A6) ja kett (joonis A7) paika, jälgides, et kett oleks ümber hammasratta. Veenduge ka, et tihvt sobituks rihma külge. Kui see ei sobi, reguleerige seda keti pingutusnupu (joonis A9) abil. Kett (joonis A7) ei tohi töö ajal juhtsiinilt (joonis A6) libiseda.
• Tõmmake juhtrauda (joonis A6) ettepoole, kuni kett (joonis A7) on kindlalt paigas. Veenduge, et kõik veolülid on juhtraua soontes.
• Paigaldage ketirataste kate (joonis A10) ja kinnitage see keti pingutusnupuga.

KETI PINGULDAMINE

• Asetage seade tasasele pinnale
• Reguleerige keti pinget nupu abil (joonis A9).
• Nupu pööramine päripäeva suurendab pinget ja nupu pööramine vastupäeva vähendab keti pinget.
• Pingutus on öige, kui ketti saab sörme ja pöidla abil 3 mm kaugemale tömmata. Ärge pingutage ketti üle, sest see lühendab keti ja riba kasutusiga.

MÄRKUSED:

- Ketti (joonis A7) tuleb reguleerida enne esimest kasutamist, uuesti pärast 2-3 minutit kestnud kasutamist ning uuesti kontrollida ja vajaduse korral reguleerida pärast iga 30-minutilist kasutamist. Jälgige, et ketti ei pingutataks liiga tugevalt.

TÖÖ KETTALÕIKED

• Ühendage toitekaabel (joonis A15) 230 V 50 Hz vooluallikaga.
• Tööriista käivitamiseks vajutage töölukustusnuppu (joonis A13) ja seejärel vajutage lüliti päästikule (joonis A2).
• Sae väljalülitamiseks vabastage lüliti päästik (joonis A2). Integreeritud pidur peatab töötava sae väga lühikese aja jooksul.
• Suruge kūünarliigese vastu puitu (joonis A12), jälgides, et kett (joonis A7) ei puutuks kokku lõigatava materjaliga.
• Alustage lõikamist, hoides käepideme (joonis A4) esihoovast kinni ja tõstes põhikäepidet (joonis A1).
• Kui puitu ei saa ühe liigutusega lõigata, tömmake kergelt esikäepidemest (joonis A4) ja jätkake lõikamist, tömmake saagi veidi tagasi ja seejärel vajutage küünarotsakut (joonis A12) veidi madalamale ning lõpetage lõikamine, tõstes põhikäepidet (joonis A1).
• Tõmmake saag lõikepiirkonnast välja, kui kett veel töötab.

TURVAKETI PIDUR

- Kettsaag on varustatud ketipiduriga, mis peatab keti sekundi murdosa jooksul. See aktiveerub, kui käsikaitset liigutatakse ettepoole. Kettsaag peatub.

ÕLIPAAGI TÄITMINE

• Puhastage põhjalikult ölipaagi (joonls A3) korki ümbrus, et vältida mustuse sattumist mahutisse.
• Keerake lahti ölimahuti kork ja valage öli kuni täitekaela alumise servani.
• Sulge ölipakend tihedalt (joonis A3).
• Eemaldage ettevaatlikult ülevoolanud öli.

MÄRKUS

Täitke ainult siis, kui mootor on välja lülitatud ja toitepistik on välja tömmatud!

MOOTORSAE KETI MÄÄRIMINE

Ärge kunagi kasutage mootorsaagi, kui kett on piisavalt määritud. Vastasel juhul lüheneb mootorsae kasutusiga. Enne töö alustamist kontrollige ölitaset mahutis (3) ja ölivarustust.

Kontrollige öli etteandmise kiirust, järgides alljärgnevaid juhiseid:

• Käivitage elektriline kettsaag.
• Hoidke töötavat kettsaagi umbes 15 cm körgusel tüvest või maapinnast (kasutage sobivat pinda).
• Kui määrimine on piisav, on näha kergeid ölijälgi, kuna öli eraldub ketilt. Pöörake tähelepanu puhuva tuule suunale ja vältige asjatut kokkupuudet pritsitud öliga!

MOOTORSAE HOOLDUS

• Veenduge alati, et tööriist on enne hooldust või hooldust välja lülitatud ja vooluvõrgust välja tõmmatud.
• Ärge kunagi kasutage bensiini, lahjendit, alkoholi jne. See võib põhjustada värvimuutusi, deformeerumist või pragunemist.
• Puhastage ventilatsiooniavad regulaarselt harja või suruõhuga.

HEKILÕIKURITE PAIGALDAMINE

ON - OFF

Hekitrimmeril on turvalüliti, mille aktiveerimiseks on vaja kasutada mölemaid käsi.

• Ühendage pistik (joonis B10) 230-240 V 50 Hz pistikupessa.
• Eemaldage tera kaitse (Joonis B13) juhtsiinilt (Joonis B2).
• Vajutage tegevuslukustusnuppu (joonis B.11) ja seejärel vajutage lülitit (joonis B8).
• Masina seiskamiseks vabastage sisse-/väljalüliiti (joonis B8).

TÄHELEPANU! Käär ei tööta enne, kui ühe käega vajutatakse abikäepideme lülitit (joonis B5) ja teise käega samaaegselt lülitit (joonis B8). Ühe lüliti vajutuse vabastamine peatab käärimise. Terade liikumise ohutuspidur blokeerib terad vähem kui 1 s pärast lüliti vabastamist.

JUHISED OHUTUKS KASUTAMISEKS

MÄRKUS!

• Enne tööde alustamist kontrollige hekki hoolikalt nähtamatute objektide, näiteks aedade, vörkude jms suhtes.
• Pikkade okste lõikamisel tuleks tööd teha järk-järgult, kihtide kaupa.
• Käärid tuleb kasutada ainult siis, kui hekk on kuiv.
• Kui töö on lõpetatud, asetage noariba kate tagasi.

KÖRVALISTE TRIMMIMINE

• Lisaks hekkide pügamisele saab kääridega pügada ka põõsaid ja põõsaid.
• Parim lõiketulemus saadakse, kui teravõru suunata nii, et see on heki suhtes umbes 15 ^(0) nurga all.
• Kahepoolne noariba ja vastassuunas pöörlevad noad võimaldavad lõikamist mõlemas suunas või õõtsuvas liikumises.
• Ühtlase hekikõrguse saavutamiseks on soovitatav piki pügatud heki serva pingutada nöör või köis. Lõikepiirist kõrgemale ulatuvad oksad tuleb maha lõigata.
• Okste suunamiseks nugade alla liigutage noariba ühtlaselt edasi või tagasi piki lõikeliini.
• Heki küljed tuleks kärpida altpoolt ülespoole, kasutades köverat liikumist.

HOIATUS!

Olge ettevaatlik löiketerade teravate servade töttu. Kui käärid ei ole kasutuses, peab noariba olema alati kaitstud kaitsega.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada pärast iga kasutamist.
• Mootori korpus peab olema võimaluse korral alati tolmu- ja mustusevaba.
• Pühkige seadet puhta lapiga või puhuge seda madala rõhuga suruõhuga.
• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.
• Tuleb jälgida, et vesi ei satuks seadmesse.
• Kontrollige käärid ilmsete defektide, näiteks lahtise või kahjustatud tera, lahtiste kruviühenduste ja kulunud või kahjustatud komponentide suhtes.

• Kontrollige, et katted ja ohutusseadmed oleksid kahjustamata ja nõuetekohaselt paigaldatud. Enne kääride kasutamist tehke vajalikud hooldus- ja remonditööd.

• Puhastage noariba pärast igat kasutamist ja pihustage seda säilitusainespreiga. Pikemate tööde ajal on soovitatav regulaarsete ajavahemike järel ölitada noad öhukese ölikihiga.

• Kontrollige noaterade seisukorda.
• Kasutage ainult originaaltarvikuid ja originaalvaruosasid.
• Hoidke käärid turvalises, kuivas ja lastele kättesaamatus kohas.
• Ärge asetage muid esemeid lõikuri korpusele.
• Kõik defektid peab kõrvaldama tootja volitatud teenindusosakond.

• Pikendusriba paigaldamiseks on vaja:
• Sisestage peamine käepide (joonis A1 / joonis B7 / joonis D5) tagumisse vardahoidikusse (joonis C5).
• Kui see on paigas, kinnitage see peamise käepidemelukuga (joonis A11 / joonis B12 / joonis D6).
• Kinnitage kettsaag / hekktrimmer lukustusseadmega posti teisele küljele.

LÕIKAMISNURGA REGULEERIMINE

• Löikenurga reguleerimiseks vajutage nurga muutmise nuppu (joonis C7).
• Reguleerige hekilõikur soovitud nurga alla.
• Soovitatav lõikamisnurk ulatub -20 kraadist kuni 60 kraadini.
• Telje nurga reguleerimiseks vajutage nuppu (joonis C8) ja seadistage soovitud nurk.

RATING ANDMED

2-in-1 aiapoomi seadeKettsaag ja hekilõikur 04-634
Parameeter	Väärtus
Toitepinge	230 V AC
Tarnesagedus	50Hz
Kaitseklass	II
IP kaitse tase	IPX0
Tootmisaasta	2025
Kettsaag
Nimivõimsus	750W
Keti lineaarne kiirus (koormuseta)	12 m/s
Juhend	250mm
Keti tüüp	3/8.043 x 40DL
Keti samm	0,375" (9,53 mm)
Keti paksus / riba soonte laius	0.043" (1.09mm)
rakkude arv	40
Rattakett (hambad x samm)	6x0,375"
Ketiõli	SAE10W-30
Ketiõlipaagi mahutavus	0,06 l
Maksimaalne tööpikkus	2,37 m
Kettsae kaal	3.3kg
Saeketi kaal koos pikendusega	4.7kg
Hekilõikurid
Nimivõimsus	550W
Tühikäigukiirus	1600 min-1
Lõike laius	440 mm
Lõikevarda pikkus	460 mm
Lõigatud varre maksimaalne paksus	20 mm
Maksimaalne tööpikkus	2,67 m
Kääride kaal	2.9kg
Kääride kaal koos pikendusega	4.5kg
04-634 näitab nii masina tüüpi kui ka nimetust.

MÜRA JA VIBRATSIOONI ANDMED - MOOTORSAAG

Helirõhu tase	L_PA=87,3 dB(A) K=3 dB(A)
Helivõimsuse tase	L_Wa=101,2 dB(A) K=3 dB(A)
Vibratsioonikiirenduse väärtused	a_h=3,32 m/s^2 K=1,5 m/s^2

MÜRA JA VIBRATSIOONI ANDMED - HEKKTRIMMER

Helirõhu tase	L_PA = 84,2 dB(A) K=3 dB(A)
Helivõimsuse tase	L_Wa = 95,0 dB(A) K=2,05 dB(A)
Vibratsioonikiirenduse väärtused	a_h = 2,91 m/s2 K=1,5 m/s2

Teave müra ja vibratsiooni kohta

Seadme mürataset kirjeldavad: kiiratav heliröhutase Laja helivõimsuse tase Lw_(A) (kus K tähistab möötemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusegaakus K tähistab möötemääramatust).

Käesolevas juhendis esitatud helirõhu tase Lphelivõimsuse tase Lwja vibratsioonikiirenduse väärtus aon mõõdetud vastavalt standardile EN 62841-1. Määratud vibratsioonitaset a hõib kasutada seadmete võrdlemiseks ja vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Kõrgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui kõik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus olla oluliselt väiksem.

Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, nagu masina ja töövahendite tsükliline hooldus, piisava käetemperatuuri tagamine ja nõuetekohane töökorraldus.

KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks kõrvaldada koos olmejäätmetega vaid need tuleks viia kõrvaldamiseks asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega Elektri- ja elektroonikaseadmete jäätmed sisaldavad aineid, mis ei ole keskkonnasõbralikud. Ringlusse võtmata seadmed kujutava endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavi, ul. Pograniczna 2/4 (edaspidi "GTX Poland") teatab, et köik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas. Köik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas, kuid mitte ainult, selle tekstile, fotodele, diagrammidele, joonistele ning selle koostisele, kuuluvad eranditult GTX Poland'ile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (s.o. Teataja 2006 nr 90, punkt 631, muudetud kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma GTX Poland' kirjaliku nõusolekuta on rangelt keelatud ning vöib kaasa tuua tsiviil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Kettsaag ja hekilõikur

Mudel: 04-634

Kaubanimi: NEO TOOLS

Seerianumber: 00001 ÷ 99999

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Masinadirektiiv 2006/42/EÜ

Garanteeritud helivõimsuse tase LWA= 105 dB(A)

Möödetud helivöimsuse tase LwA=101,2 dB(A) K=3 dB(A)

Ja vastab standardite nõuetele:

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A2:2024; EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

Kettsaag:

EN 62841-1:2015+A11:2022, EN 62841-4-1-1:2020, EN ISO 11680-1:2021

Hekitrimmerid:

EN 62841-1:2015+AC:2015+A11:2022, EN 62841-4-

2:2019+A1:2022+A11:2022

Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hölma komponente mida löppkasutaja lisab või mida ta teostab hiljem.

Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress:

Allkirjastatud järgmiste isikute nimel:

Tehnilise dokumentatsiooni ametnik GTX Poola

Varssavi, 2025-05-15
