MANUALE UTENTE 04-634 NEO tools

(IT) TRADUZIONE DELLE ISTRUZIONI ORIGINALI

Attrezzo da giardino a braccio 2 in 1: Motosega da 750W 250mm + tagliasiepi da 550W 460mm

04-634

NOTA: PRIMA DI UTILIZZARE L'APPARECCHIATURA, LEGGERE ATTENTAMENTE IL PRESENTE MANUALE E CONSERVARLO PER FUTURE CONSULTAZIONI. LE PERSONE CHE NON HANNO LETTO LE ISTRUZIONI NON DEVONO ESEGUIRE IL MONTAGGIO, LA REGOLAZIONE O IL FUNZIONAMENTO DELL'APPARECCHIATURA.

DISPOSIZIONI SPECIFICHE DI SICUREZZA NOTA!

Leggere attentamente le istruzioni per l'uso e seguire le avvertenze e le condizioni di sicurezza in esse contenute. L'apparecchio è stato progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento dell'apparecchio possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche e lesioni e ridurrà i tempi di installazione dell'apparecchio.

LEGGERE ATTENTAMENTE IL MANUALE D'USO PER FAMILIARIZZARE CON L'APPARECCHIO E CONSERVARLO PER FUTURE CONSULTAZIONI.

REGOLE DI SICUREZZA

Condizioni di sicurezza specifiche per motoseghe e tagliasiepi

ATTENZIONE! Durante l'uso della motosega è necessario rispettare le norme di sicurezza. Per la vostra sicurezza e per quella degli astanti, siete pregati di leggere il presente manuale prima di utilizzare la motosega. Si prega di conservare le istruzioni per future consultazioni.

Avvertenze di sicurezza per i tagliasiepi

• Tenere tutte le parti del corpo lontane dalla lama. Non tentare di spingere indietro il materiale da tagliare o di tenerlo contro la lama in movimento. Rimuovere il materiale inceppato solo dopo aver spento la macchina. Un attimo di disattenzione nell'uso del tagliasiepi può causare gravi lesioni.
• Tenere l'elettroutensile per i piani isolati dell'impugnatura, poiché il coltello può incontrare fili elettrici nascosti. Il contatto del coltello con un filo sotto tensione può causare la comparsa di tensione sulle parti metalliche e provocare scosse elettriche.
• Tenere l'unità per l'impugnatura quando la lama non è in funzione. Indossare sempre una copertura protettiva durante il trasporto o lo stoccaggio. Una manipolazione accurata riduce il rischio di lesioni dovute al contatto con la lama.
• I fili elettrici devono essere rimossi dalla zona di taglio. Durante il funzionamento, il filo potrebbe nascondersi nella siepe ed essere tagliato accidentalmente.

Uso del tagliasiepi

- Lavorare solo alla luce del giorno o con un'ottima illuminazione artificiale.

• Evitare di potare una siepe bagnata.
• Assicuratevi sempre di essere ben saldi con entrambi i piedi.
• Non utilizzare tagliasiepi con protezioni o alloggiamenti danneggiati o senza le protezioni incluse.
• Avviare il motore come indicato, assicurandosi che gli arti siano lontani dall'elemento di taglio.
• Assicurarsi che le aperture di ventilazione dell'alloggiamento siano libere da detriti.
• Tenere mani e piedi lontani dalle parti in movimento.
• Le riparazioni dei tagliasiepi devono essere eseguite solo da personale autorizzato.
• Utilizzare solo i ricambi raccomandati dal produttore.
• L'apparecchio non deve essere utilizzato da bambini o da persone che non abbiano letto queste istruzioni.
• Non mettere in funzione l'apparecchio se ci sono persone nelle immediate vicinanze.
• Mantenere una distanza di sicurezza di 15 m tra l'estremità della lama e la linea elettrica.

Avvertenze di sicurezza per la motosega:

• Non avvicinare alcuna parte del corpo alla catena della motosega mentre questa è in funzione. Prima di avviare la motosega, accertarsi che la catena non tocchi alcun oggetto. Un attimo di disattenzione durante l'uso della motosega può far sì che la catena si impigli negli indumenti o in parti del corpo.
• Tenere sempre la motosega in modo da evitare che si muova all'indietro durante il funzionamento. Un'impugnatura scorretta o troppo debole della motosega può causare il rischio di lesioni e non è consentita.
• È necessario indossare occhiali di sicurezza e protezioni per l'udito. Si consiglia di indossare dispositivi di sicurezza aggiuntivi per la testa, le mani, le gambe e i piedi. Un abbigliamento protettivo adeguato riduce il rischio di lesioni dovute a frammenti di materiale volanti o al contatto accidentale con la catena della motosega.
• Non utilizzare la motosega su un albero. L'uso della motosega da parte di un operatore su un albero può causare lesioni.
• L'operatore deve sempre rimanere in piedi, ben saldo al suolo, e può usare la motosega solo quando si trova su una superficie ferma, sicura e piana. Se si trova su un terreno scivoloso o instabile, come una scala, l'operatore può perdere l'equilibrio o il controllo della motosega.
• Quando si tagliano rami in tensione, occorre prestare attenzione alla possibilità di rimbalzo. Quando la tensione si libera nelle fibre del legno, il ramo può colpire l'operatore o fargli perdere il controllo della sega.
• Prestare particolare attenzione durante il taglio di arbusti e giovani alberi. Le parti flessibili possono impigliarsi nella motosega e colpire l'operatore, causando la perdita di equilibrio.
• Trasportare la motosega quando è spenta, tenendola per l'impugnatura e lontano dal corpo. Quando si trasporta e si ripone la motosega, montare sempre il copri-barra. Maneggiando la motosega in modo corretto, è possibile ridurre la probabilità di un contatto accidentale con la catena in movimento.
• Seguire le istruzioni per la lubrificazione, la tensione della catena e la sostituzione degli accessori. Una catena non correttamente tesa o lubrificata può rompersi o aumentare il rischio di contraccolpi.
• Le impugnature delle seghe devono essere asciutte, pulite e non contaminate da olio o grasso. Impugnature unte o contaminate da olio possono causare la perdita di controllo della sega.
• La motosega è progettata esclusivamente per tagliare il legno. Non utilizzare la motosega per scopi diversi da quelli previsti. Ad esempio, non utilizzare la motosega per tagliare materie plastiche o materiali da costruzione diversi dal legno. L'uso della motosega per scopi diversi da quelli previsti può causare situazioni pericolose.

Sicurezza elettrica

• La spina dell'elettroutensile deve essere inserita nella presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori con utensili elettrici con messa a terra.
• Spine non modificate e prese abbinate riducono il rischio di scosse elettriche.
• Evitare il contatto del corpo con superfici collegate a terra come tubi, radiatori, fornelli e frigoriferi. Il contatto del corpo con le superfici collegate a terra aumenta il rischio di scosse elettriche.
• Non esporre gli utensili elettrici alla pioggia, poiché l'acqua che penetra nell'utensile aumenta il rischio di scosse elettriche.

• Non utilizzare mai il cavo per trasportare, tirare o scollegare l'elettroutensile.

• Il cavo deve essere posizionato lontano da fonti di calore, olio, bordi taglienti o parti in movimento.

• I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
• Quando si utilizza l'elettroutensile all'aperto, utilizzare una prolunga adatta all'uso esterno. L'utilizzo di un cavo adatto all'uso esterno riduce il rischio di scosse elettriche.
• Se è inevitabile utilizzare un elettroutensile in un'area umida, è necessario utilizzare un interruttore di corrente residua. L'uso di un interruttore di corrente residua riduce il rischio di scosse elettriche.

Cause e modi per prevenire il rifiuto:

• Il getto può verificarsi se la catena è inceppata e bloccata nella tacca.
• La sicurezza nell'uso è aumentata dalla protezione di sicurezza sul bordo superiore della sega. Tagliare i rami solo con la parte della catena che si trova sul bordo inferiore della barra.

NOTA: Si taglia verso il basso, non verso l'alto!

ATTENZIONE: Non è consentito rimuovere o modificare in alcun modo la protezione superiore per ridurre la sicurezza dell'utente. Fare attenzione alla possibilità di toccare accidentalmente il materiale da taglio con la punta della barra di guida per proteggere dal contraccolpo. Una catena della motosega inceppata può provocare un rapido rinculo della barra verso l'operatore.

Si potrebbe perdere il controllo della motosega con il rischio di gravi lesioni. Non affidatevi esclusivamente ai dispositivi di sicurezza della motosega. È responsabilità dell'utilizzatore adottare le misure necessarie per evitare incidenti e lesioni durante il funzionamento.

Il contraccolpo è il risultato di un uso scorretto della motosega o di procedure o condizioni operative errate e può essere evitato adottando le seguenti misure:

• Tenere la motosega saldamente con le mani, con il pollice e le dita saldamente bloccati sull'impugnatura della motosega e posizionando il corpo e le mani in modo da limitare la forza di rinculo. La forza di rinculo può essere controllata dall'operatore a condizione che vengano prese le opportune contromisure. La motosega non deve essere staccata dalla mano.
• Non allungare troppo la mano con la sega e non eseguire tagli a un'altezza superiore a quella delle spalle. In questo modo si evita di toccare involontariamente l'estremità della sega e si può controllare meglio la sega in situazioni impreviste.
• Utilizzare esclusivamente le barre di guida e le catene specificate dal produttore. La sostituzione di barre e catene con altre non adatte può causare la rottura della catena o il contraccolpo.
• Seguire le istruzioni del produttore per l'affilatura e la manutenzione della motosega.

Ulteriori suggerimenti per la sicurezza:

- Tenere la motosega solo per le impugnature isolate, poiché la catena della motosega potrebbe toccare un filo elettrico invisibile. Se la catena della motosega tocca un filo sotto tensione, la tensione può essere applicata alle parti esposte dell'utensile e l'operatore può ricevere una scossa elettrica.

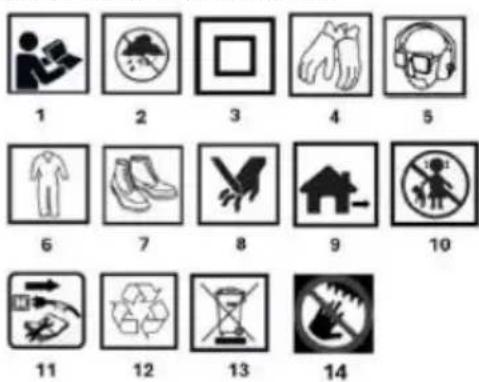

PITTOGRAMMI E AVVERTENZE

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1. Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!
2. Proteggere dall'umidità e dalla pioggia
3. Classe di protezione secondaria.
4. Utilizzare i dispositivi di protezione individuale: quanti di protezione
5. Indossare i dispositivi di protezione individuale: protezione degli occhi, protezione dell'udito e maschera antipolvere.
6. Indossare i dispositivi di protezione individuale: Indumenti protettivi

7. Indossare i dispositivi di protezione individuale: calzature di protezione.
   8.Attenzione al rischio di taglio delle mani e delle dita.

8. Per uso esterno

9. Tenere fuori dalla portata dei bambini

10. Scollegare il cavo di alimentazione prima di eseguire interventi di manutenzione o riparazione.
11. Riciclabile
12. Non smaltire con i rifiuti domestici
13. Tenere le mani lontane dalla lama

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La numerazione di seguito riportata si riferisce ai componenti del dispositivo

illustrati nelle pagine grafiche di questo manuale.

Fig. A Motosega

Designazione	Descrizione
1	Maniglia principale
2	Interruttore a grilletto
3	Serbatoio dell'olio
4	Maniglia anteriore
5	Freno a catena
6	Guida
7	Catena
8	Indicatore del livello dell'olio
9	Manopola di tensionamento della catena
10	Coperchio della ruota motrice
11	Blocco della maniglia principale
12	Contrafforte ad artiglio
13	Pulsante di blocco del lavoro
14	Gancio per cavo
15	Cavo di alimentazione
16	Coperchio della guida

Fig. B Tagliasiepi

Designazione	Descrizione
1	Supporto di sospensione/guardia di sicurezza
2	Guida in alluminio
3	Copertina
4	Maniglia anteriore
5	Pulsante di blocco della maniglia ausiliario
6	Copertina superiore
7	Maniglia principale
8	Interruttore
9	Gancio per il cavo di alimentazione
10	Cavo di alimentazione
11	Pulsante di blocco del lavoro
12	Blocco della maniglia principale
13	Fodero per coltelli

Fig. C Asta di prolunga

Designazione	Descrizione
1	Bastone
2	Maniglia antiscivolo
3	Maniglia di regolazione della lunghezza
4	Impugnatura di sostegno per le forbici
5	Portacanne posteriore
6	Tracolla
7	Pulsante di regolazione dell'angolo della testa
8	Pulsante di regolazione dell'angolo

Fig. D Montaggio della barra di prolunga

Designazione	Descrizione
1	Svitare la maniglia di regolazione della lunghezza
2	Estrarre l'asta alla lunghezza desiderata
3
4	Serrare la maniglia di regolazione della lunghezza
5	Maniglia principale
6	Blocco della maniglia principale
7	Premere il pulsante di regolazione dell'angolo di lavoro
8	Girare sull'impostazione desiderata

* Potrebbero esserci delle differenze tra la grafica e il prodotto reale. SCOPO

La motosega e il set di tagliasiepi a braccio sono dispositivi portatili. Sono azionati da un motore CA monofase. Questi tipi di elettroutensili sono progettati per eseguire lavori nel giardino domestico. La motosega e il tagliasiepi possono essere utilizzati per la potatura degli alberi, la rifinitura dei rami, il taglio delle siepi, la preparazione della legna da

ardere, la legna per il camino e altre applicazioni anche in altezza utilizzando un braccio di prolunga.

MONTAGGIO DI UNA MOTOSEGA

• Svitare completamente la manopola di tensionamento della catena (Fig. A9) ruotandola in senso antiorario e rimuovere il coperchio della ruota motrice.
• Montare la catena (Fig. A7) sulla barra di guida (Fig. A6), assicurandosi che i coltelli siano orientati nel senso di rotazione.
• Posizionare la barra di guida (Fig. A6) e la catena (Fig. A7), assicurandosi che la catena sia intorno al pignone. Assicurarsi inoltre che il perno si adatti alla barra. Se non entra, regolarlo con la manopola di tensionamento della catena (Fig. A9). Durante l'operazione, la catena (Fig. A7) non deve scivolare dalla barra di guida (Fig. A6).
• Tirare in avanti la barra di guida (Fig. A6) finché la catena (Fig. A7) non è saldamente inserita. Assicurarsi che tutte le maglie di trasmissione siano nella scanalatura della barra di guida.
• Montare il coperchio del pignone (Fig. A10) e fissarlo con la manopola di tensionamento della catena.

TENSIONE DELLA CATENA

• Posizionare il dispositivo su una superficie piana
• Regolare la tensione della catena con la manopola (Fig. A9).
• Ruotando la manopola in senso orario si aumenta la tensione e ruotando la manopola in senso antiorario si diminuisce la tensione della catena.
• La tensione è corretta quando la catena può essere tirata a 3 mm dalla barra usando il dito e il pollice. Non esagerare con la tensione della catena per non ridurre la durata della catena e della barra.

NOTE:

- La catena (Fig. A7) deve essere regolata prima del primo utilizzo, di nuovo dopo 2-3 minuti di funzionamento e ricontrollata e regolata se necessario ogni 30 minuti di utilizzo. Fare attenzione a non stringere troppo la catena.

LAVORO CHAINSAW

• Collegare il cavo di alimentazione (Fig. A15) alla fonte di alimentazione a 230V 50Hz.
• Per avviare l'utensile, premere il pulsante di blocco del lavoro (Fig. A13), quindi premere il grilletto dell'interruttore (Fig. A2).
• Per spegnere la sega, rilasciare il grilletto dell'interruttore (Fig. A2). Il freno integrato arresta la sega in funzione in brevissimo tempo.
• Premere il contrafforte dell'artiglio contro il legno (Fig. A12), facendo attenzione che la catena (Fig. A7) non entri in contatto con il materiale da tagliare.
• Avviare il taglio tenendo l'impugnatura (Fig. A4) per la leva anteriore e sollevando l'impugnatura principale (Fig. A1).
• Se il legno non può essere tagliato in un colpo solo, tirare leggermente l'impugnatura anteriore (Fig. A4) e continuare a tagliare, tirare un po' indietro la sega e poi premere un po' più in basso il contrafforte ad artiglio (Fig. A12) e terminare il taglio sollevando l'impugnatura principale (Fig. A1).
• Ritirare la motosega dall'area di taglio quando la catena è ancora in funzione.

FRENO CATENA DI SICUREZZA

- La motosega è dotata di un freno di sicurezza che arresta la catena in una frazione di secondo. Si attiva quando il paramano viene spostato in avanti. La motosega si ferma.

RABBOCCO DEL SERBATOIO DELL'OLIO

• Pulire accuratamente il serbatoio dell'olio (Fig. A3) intorno al tappo per evitare che lo sporco penetri nel contenitore.
• Svitare il tappo del contenitore dell'olio e versare l'olio fino al livello del bordo inferiore del bocchettone di riempimento.
• Chiudere ermeticamente il contenitore dell'olio (Fig. A3).
• Rimuovere con cautela l'olio che è traboccato.

NOTA

Riempire solo a motore spento e con la spina di alimentazione staccata!

LUBRIFICAZIONE DELLA CATENA DELLA MOTOSEGA

Non utilizzare mai la motosega in assenza di una sufficiente lubrificazione della catena. In caso contrario, la durata della motosega si riduce. Prima di iniziare il lavoro, controllare il livello dell'olio nel serbatoio

(3) e l'alimentazione dell'olio.

Controllare la velocità di alimentazione dell'olio seguendo le istruzioni riportate di seguito:

• Avviare la motosega elettrica.
- Tenere la motosega da lavoro a circa 15 cm dal tronco o dal terreno (utilizzare una superficie adatta).

- Se la lubrificazione è sufficiente, saranno visibili leggere tracce d'olio, poiché l'olio viene spruzzato dalla catena. Prestare attenzione alla direzione del vento che soffia ed evitare di esporsi inutilmente all'olio spruzzato!

MANUTENZIONE DELLA MOTOSEGA

• Assicurarsi sempre che l'utensile sia spento e scollegato prima di effettuare interventi di manutenzione.
• Non utilizzare mai benzina, diluente, alcol, ecc. Può causare scolorimento, deformazioni o crepe.
• Pulire regolarmente le fessure di ventilazione con una spazzola o con aria compressa.

INSTALLAZIONE DI TAGLIASIEPI

ON - OFF

Il tagliasiepi è dotato di un interruttore di sicurezza che richiede l'uso di entrambe le mani per essere attivato.

• Inserire la spina (Fig. B10) in una presa di corrente da 230-240V 50Hz.
• Rimuovere la protezione della lama (Fig. B13) dalla barra di guida (Fig. B2).
• Premere il pulsante di blocco dell'azione (Fig. B.11) e poi premere l'interruttore (Fig. B8).
• Per arrestare la macchina, rilasciare l'interruttore di accensione/spegnimento (Fig. B8).

ATTENZIONE! La cesoia non funziona finché non si preme con una mano l'interruttore dell'impugnatura ausiliaria (Fig. B5) e contemporaneamente con l'altra mano l'interruttore (Fig. B8). Rilasciando la pressione su uno degli interruttori si interrompe il funzionamento della cesoia. Il freno di sicurezza sul movimento delle lame le immobilizza in meno di 1 s dopo il rilascio dell'interruttore.

ISTRUZIONI PER L'USO SICURO

NOTA!

• Prima di iniziare i lavori, ispezionare attentamente la siepe per verificare la presenza di oggetti invisibili come recinzioni, reti, ecc.
• Quando si potano i rami lunghi, il lavoro deve essere fatto gradualmente, a strati.
• Le cesoe devono essere utilizzate solo quando la siepe è asciutta.
• Al termine del lavoro, riposizionare il coperchio della barra portacoltelli.

TAGLIAMENTO DEI BORDI

• Oltre che per tagliare le siepi, le cesoe possono essere utilizzate anche per potare arbusti e cespugli.
• Il miglior risultato di taglio si ottiene guidando la barra della lama in modo che sia orientata con un angolo di circa 1° rispetto alla siepe.
• La barra portacoltelli a doppia faccia e i coltelli controrotanti consentono di tagliare in entrambe le direzioni o con un movimento oscillante.
• Per ottenere un'altezza uniforme della siepe, è consigliabile tendere una corda o uno spago lungo il bordo tagliato della siepe. Rami che sporgono al di sopra della linea da tagliare
• Per guidare i rami sotto i coltelli, spostare la barra dei coltelli uniformemente in avanti o indietro lungo la linea di taglio.
• I lati della siepe devono essere tagliati con un movimento curvo, dal basso verso l'alto.

ATTENZIONE!

Fare attenzione ai bordi taglienti delle lame. Quando le cesoie non sono in uso, la barra del coltelli deve essere sempre protetta da una protezione.

MANUTENZIONE E STOCCAGGIO

• Si raccomanda di pulire il dispositivo dopo ogni utilizzo.
• La carcassa del motore deve essere, per quanto possibile, sempre priva di polvere e sporcizia.
• Pulire l'unità con un panno pulito o soffiare con aria compressa a bassa pressione.
• Non utilizzare detergenti o solventi che potrebbero danneggiare le parti in plastica.
• È necessario assicurarsi che l'acqua non penetri nell'unità.
• Ispezionare le cesoe per individuare eventuali difetti evidenti, come una lama allentata o danneggiata, collegamenti a vite allentati e componenti usurati o danneggiati.

• Controllare che le coperture e i dispositivi di sicurezza siano integri e correttamente montati. Eseguire gli interventi di manutenzione e riparazione necessari prima di utilizzare le cesoe.

• Pulire la barra portacoltelli dopo ogni utilizzo e spruzzarla con uno spray conservante. Durante i lavori più lunghi, si consiglia di lubrificare i coltelli con un sottile strato di olio a intervalli regolari.

• Controllare le condizioni delle lame dei coltelli.
• Utilizzare solo accessori e ricambi originali.
• Conservare le cesoe in un luogo sicuro e asciutto, fuori dalla portata dei bambini.
• Non collocare altri oggetti sull'alloggiamento della cesoia.
• Eventuali difetti devono essere eliminati dal servizio di assistenza autorizzato dal produttore.

MONTAGGIO DI UNA BARRA DI PROLUNGA

- Per montare la barra di prolunga è necessario:

• Inserire l'impugnatura principale (Fig. A1 / Fig. B7 / Fig. D5) nel supporto posteriore dell'asta (Fig. C5).
• Una volta in posizione, fissare con il blocco della maniglia principale (Fig. A11 / Fig. B12 / Fig. D6).
• Sull'altro lato del palo, fissare la motosega/taglia siepi con il dispositivo di bloccaggio

REGOLAZIONE DELL'ANGOLO DI TAGLIO

• Per regolare l'angolo di taglio, premere il pulsante di cambio angolo (Fig. C7).
• Regolare il tagliasiepi all'angolo desiderato.
  • Gli angoli di taglio consigliati vanno da -20 gradi a 60 gradi.
• Per regolare l'angolo sull'asse, premere il pulsante (Fig. C8) e impostare l'angolo desiderato.

DATI DI VALUTAZIONE

Dispositivo da giardino a braccio 2 in 1Motosega e tagliasiepi 04-634
Parametro	Valore
Tensione di alimentazione	230 V CA
Frequenza di alimentazione	50Hz
Classe di protezione	II
Grado di protezione IP	IPX0
Anno di produzione	2025
Motosega
Potenza nominale	750W
Velocità lineare della catena (a vuoto)	12 m/s
Guida	250 mm
Tipo di catena	3/8.043 x 40DL
Passo della catena	0,375" (9,53 mm)
Spessore della catena/larghezza della scanalatura della barra	0,043" (1,09 mm)
numero di cellule	40
Pignone (denti x passo)	6x0,375"
Olio per catene	SAE10W-30
Capacità del serbatoio dell'olio per catene	0,06 l
Lunghezza massima di lavoro	2,37 m
Peso della motosega	3,3 kg
Peso della catena della sega con prolunga	4,7 kg
Tagliasiepi
Potenza nominale	550W
Velocità del minimo	1600 min-1
Larghezza di taglio	440 mm
Lunghezza della barra di taglio	460 mm
Spessore massimo del gambo tagliato	20 mm
Lunghezza massima di lavoro	2,67 m
Peso delle cesoe	2,9 kg
Peso delle forbici con estensione	4,5 kg
04-634 indica sia il tipo che la designazione della macchina

DATI SU RUMORE E VIBRAZIONI - MOTOSEGA

Livello di pressione sonora	L_PA = 87,3 dB(A) K=3 dB(A)
Livello di potenza sonora	L_Wa = 101,2 dB(A) K=3 dB(A)
Valori di accelerazione delle vibrazioni	a_h = 3,32 m/s2 K=1,5 m/s2

DATI SUL RUMORE E SULLE VIBRAZIONI - TAGLIASIEPI

Livello di pressione sonora

L_PA = 84,2 dB(A) K=3 dB(A)

Livello di potenza sonora	L_Wa = 95,0 dB(A) K=2,05 dB(A)
Valori di accelerazione delle vibrazioni	a_h = 2,91 m/s2 K=1,5 m/s2

Informazioni su rumore e vibrazioni

Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso Lpe il livello di potenza sonora Lw(A) (dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni a(h) (dove K indica l'incertezza di misura).

Il livello di pressione sonora Lap, il livello di potenza sonora Las il valore di accelerazione delle vibrazioni a specificati in queste istruzioni sono stati misurati in conformità alla norma EN 62841-1. Il livello di vibrazione a specificato può essere utilizzato per confrontare le apparecchiature e per una valutazione preliminare dell'esposizione alle vibrazioni.

Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Un livello di vibrazioni più elevato sarà influenzato da una manutenzione insufficiente o troppo poco frequente dell'unità. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro.

Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui il dispositivo è spento o acceso ma non utilizzato per il lavoro. Quando tutti i fattori sono stimati con precisione, l'esposizione totale alle vibrazioni può essere significativamente inferiore.

Per proteggere l'utente dagli effetti delle vibrazioni, è necessario adottare ulteriori misure di sicurezza, come la manutenzione cidica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro.

PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non rispettano l'ambiente. Le apparecchiature non riciclate rappresentano un potenziale rischio per l'ambiente e la salute umana.

"GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Poland") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), inclusi tra gli altri. Tutti i diritti d'autore sul contenuto del presente Manuale (di seguito "Manuale"), compresi, ma non solo, il testo, le fotografie, i diagrammi, i disegni e la sua composizione, appartengono esclusivamente a GTX Poland e sono soggetti a tutela legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione e la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi senza il consenso scritto di GTX Poland sono severamente vietati e possono comportare responsabilità civili e penali.

Dichiarazione di conformità CE

Produttore: GTX Poland Sp. z o.o. Sp.k,

Prodotto: dispositivo da giardino a braccio 2 in 1

Motosega e tagliasiepi

Modello: 04-634

Nome commerciale: NEO TOOLS

Numero di serie: 00001 ÷ 99999

Direttiva sulla compatibilità elettromagnetica 2014/30/UE

Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE.

Direttiva macchine 2006/42/CE

Direttiva sulle emissioni acustiche 2000/14/CE, modificata dalla 2005/88/CE.

Livello di potenza sonora garantito LWA= 105 dB(A)

Livello di potenza sonora misurato LwA=101,2dB(A) K=3dB(A)

E soddisfa i requisiti degli standard:

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019/A2:2024; EN 61000-3-3:2013/A2:2021

EN IEC 63000:2018

Motosega:

EN 62841-1:2015+A11:2022, EN 62841-4-1:2020, EN ISO 11680-1:2021

Tagliasiepi:

EN 62841-1:2015+AC:2015+A11:2022, EN 62841-4-

2:2019+A1:2022+A11:2022

La presente dichiarazione si riferisce esclusivamente alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente.

Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico:

Firmato a nome di:

Addetto alla documentazione tecnica GTX Polonia

Varsavia, 2025-05-15

(FR)

TRADUCTION DES INSTRUCTIONS ORIGINALES
