pHcontrol+e - Accessoire pour aquarium EHEIM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type d'appareil	Contrôleur de pH pour aquariums
Plage de mesure du pH	4.0 à 10.0
Précision de mesure	± 0.1 pH
Affichage	Écran LCD avec rétroéclairage
Alimentation	Adaptateur secteur inclus
Calibration	Calibration automatique avec solutions de calibration
Utilisation	Idéal pour maintenir un pH stable dans les aquariums d'eau douce et d'eau de mer
Maintenance	Nettoyage régulier de l'électrode recommandé
Sécurité	Utiliser dans un environnement sec et éviter l'exposition à l'eau
Informations supplémentaires	Garantie limitée du fabricant

FOIRE AUX QUESTIONS - pHcontrol+e EHEIM

Comment calibrer le EHEIM pHcontrol+e ?

Pour calibrer le EHEIM pHcontrol+e, utilisez une solution tampon de pH connue. Suivez les instructions du manuel pour entrer en mode calibration, puis plongez l'électrode dans la solution et ajustez le pH sur l'appareil.

Que faire si l'écran du EHEIM pHcontrol+e est noir ?

Si l'écran est noir, vérifiez d'abord les piles. Remplacez-les si nécessaire. Si le problème persiste, essayez de réinitialiser l'appareil en suivant les instructions du manuel.

Le EHEIM pHcontrol+e affiche des lectures instables. Que faire ?

Des lectures instables peuvent être causées par une électrode sale ou mal calibrée. Nettoyez l'électrode avec une solution de nettoyage appropriée et recalibrez l'appareil.

Comment remplacer l'électrode du EHEIM pHcontrol+e ?

Pour remplacer l'électrode, dévissez l'ancienne électrode du boîtier de l'appareil. Installez la nouvelle électrode en vous assurant qu'elle est bien fixée.

Le EHEIM pHcontrol+e ne s'allume pas. Que faire ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser en retirant puis en remettant les piles.

Comment nettoyer l'électrode du EHEIM pHcontrol+e ?

Pour nettoyer l'électrode, rincez-la doucement à l'eau distillée et utilisez une solution de nettoyage recommandée. Évitez les produits chimiques agressifs qui pourraient endommager l'électrode.

Quel est l'intervalle de calibration recommandé pour le EHEIM pHcontrol+e ?

Il est recommandé de calibrer le EHEIM pHcontrol+e au moins une fois par mois ou chaque fois que vous remarquez des lectures inexactes.

Le EHEIM pHcontrol+e est-il étanche ?

Le EHEIM pHcontrol+e n'est pas étanche. Évitez tout contact avec l'eau ou l'humidité excessive pour assurer son bon fonctionnement.

MODE D'EMPLOI pHcontrol+e EHEIM

Mode d'emploi (traduction)

Contrôleur aquarium WiFi-pH pHcontrol+e

Consignes générales à destination de l'utilisateur

Informations sur l'utilisation du mode d'emploi

• Le mode d'emploi doit être intégralement lu et compris par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois.
• Le mode d'emploi fait partie intégrante du produit, veuillez le conserver à portée de main.
• Joignez ce mode d'emploi quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont apposés sur cet appareil.

L'appareil doit uniquement être utilisé à l'intérieur pour des domaines d'application aquaristiques.

L'appareil est conforme à la classe de protection III.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes de l'UE.

Les symboles et mots-signaux suivants sont utilisés dans cette notice d'utilisation.

DANGER!

Risque dû à un danger de nature générale pouvant entraîner des blessures graves ou la mort.

DANGER!

Risque d'électrocution pouvant entraîner des blessures graves ou la mort.

AVERTISSEMENT !

Risque de blessures éventuelles ou risque pour la santé.

ATTENTION!

Risque de dommages matériels.

Conseils et informations utiles.

Convention topographique :

☒A Référence à une illustration, ici référence à l'illustration A.

Vous êtes invité à effectuer une manipulation.

Domaine d'application

Le pHcontrol+ ^e EHEIM est un contrôleur de pH pour aquariums. Il sert à réguler l'apport de CO _2 piloté par un capteur pH. Il est possible de régler et de surveiller la valeur pH via une connexion WiFi avec un terminal compatible avec le WLAN (smartphone, tablette, notebook, etc.).

L'appareil et toutes les pièces comprises dans le contenu de la livraison sont adaptés à une utilisation à des fins privées et doivent uniquement être utilisés :

· pour des aquariums
· pour l'intérieur
· en respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

• ne pas utiliser à des fins commerciales ou industrielles
• ne pas utiliser avec des substances facilement inflammables, agressives ou explosives, des aliments ou de l'eau potable

Sécurité

Des dangers peuvent émaner de cet appareil pour les personnes et les biens matériels si ce dernier est utilisé de manière incorrecte ou non-conforme à la destination prévue, ou si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

- Conserver l'emballage de l'appareil et les pièces de petite taille hors de portée des enfants. Ces derniers ne savent pas comment les manipuler et peuvent se retrouver en danger (risque d'asphyxie !). Conserver hors de portée des animaux.

- Cet appareil n'est pas prévu pour une utilisation par des personnes (y compris les enfants) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisantes, sauf si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

- Uniquement pour le marché européen :

Cet appareil peut uniquement être utilisé par des enfants de plus de 8 ans, ainsi que par des personnes (y compris les enfants) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisantes si ces personnes sont surveillées ou qu'elles ont été formées à l'utilisation sécurisée de l'appareil et qu'elles ont compris les dangers qui en résultent. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, sauf s'ils sont surveillés.

- Le liquide de conservation du capteur pH ainsi que la solution de calibrage ne doivent pas tomber entre les mains d'enfants ainsi que de personnes (y compris les enfants) dont les facultés physiques, sensorielles ou intellectuelles sont limitées ou dont l'expérience et les connaissances sont insuffisantes

- Effectuez une inspection visuelle avant l'utilisation afin de vérifier si l'appareil et, en particulier, le câble et le bloc d'alimentation avec fiche sont intacts.

- N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il est endommagé.

- N'utilisez jamais l'appareil avec un bloc d'alimentation endommagé.

- Le câble du bloc d'alimentation ne peut pas être remplacé. En cas de détérioration du câble, le bloc d'alimentation doit être mis au rebut.

- Effectuez exclusivement des travaux qui sont décrits dans cette notice.

- Protégez le câble du bloc d'alimentation de la chaleur, l'huile et des arêtes tranchantes.

- Ne procédez jamais à des modifications techniques sur l'appareil.

- Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

- Les réparations doivent exclusivement être effectuées par un centre de S.A.V. EHEIM.

• Ce produit contient une pile bouton ne pouvant pas être remplacée par l'utilisateur et devant être mise au rebut de manière conforme.
• Nous conseillons de protéger tous les appareils électriques d'aquariums par l'intermédiaire d'un disjoncteur de protection à courant de défaut, à un courant de défaut de calcul maximum de 30 mA.
• En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance.

- Protégez la prise de courant et le bloc d'alimentation secteur de l'humidité. Formez impérativement une boucle d'égouttement avec le câble du bloc d'alimentation. Cela empêche que l'eau s'écoulant éventuellement le long du câble atteigne la prise de courant et occasionne ainsi un court-circuit.

- Les données électriques du bloc d'alimentation doivent correspondre aux données du secteur. Elles sont indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

· Cet appareil fonctionne sans branchement à la terre.

- Utilisez uniquement l'appareil avec le bloc d'alimentation fourni. Si un remplacement est nécessaire, il faut utiliser le bloc d'alimentation EHEIM original.

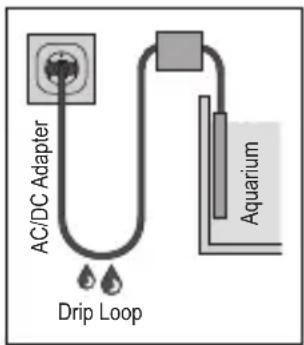

AC/DC Adapter Drip Loop Aquarium

Montage et installation

Placer le contrôleur pH

ATTENTION ! Dommage matériel causé par l'humidité.

- Le contrôleur pH ne doit pas être placé sous le cache de l'aquarium.

1. Choisissez un emplacement adapté pour le contrôleur pH ① (☒A). Pour cela, respectez les longueurs de câbles suivantes : contrôleur pH – électrovanne env. 1,5 m contrôleur pH – capteur pH env. 2 m

Une sangle pour l'accroche se trouve à l'arrière du contrôleur pH ⑪ (☒J).

1. Insérez la prise du bloc d'alimentation dans le connecteur du contrôleur pH (☒B).

ATTENTION ! Dommage matériel.

N'insérez en aucun cas la prise du bloc d'alimentation dans la prise secteur. Lors de l'installation de l'électrovanne resp. du capteur pH, il est possible qu'une réinitialisation doit déclenchée par inadvertance via le pavé tactile ⑩. Ensuite, une connexion WLAN avec la SSID et la clé de sécurité réseau (Key) ainsi que les codes QR n'est plus possible.

Installation du capteur pH

1. Insérez la ventouse sur l'étrier de serrage (☒C).
2. Insérez l'étrier de serrage sur le capteur pH.

ATTENTION ! Dommage matériel.

- Une solution de stockage protégeant le capteur de l'assèchement se trouve dans le capuchon de protection ⑦ du capteur pH. Éviter le contact avec les vêtements! Vous pouvez éliminer la solution de stockage sans problème dans les canalisations. Rincez abondamment avec de l'eau. - La pointe du capteur est en verre. Risque de brisure!

1. Vissez avec précaution le capuchon de protection du capteur pH (☒D).
2. Enlevez l'écrou d'étanchéité du capteur pH ⑥.

Conservez le capuchon de protection et l'écrou d'étanchéité pour un stockage ultérieur du capteur pH.

1. Rincez la pointe du capteur sous l'eau froide du robinet afin d'enlever la solution de stockage.
2. Fixez le capteur pH au-dessous de la surface de l'eau, sur la paroi intérieure de votre aquarium (☒E). Veuillez respecter le niveau d'au minimal.

- Ne placez pas le capteur pH à proximité immédiate du diffuseur de CO _2 et à un emplacement de l'aquarium avec peu de courant. - Si possible, choisissez un emplacement sombre de l'aquarium afin que la pointe du capteur ne soit pas couverte d'algues. La couverture par des algues peut entraîner des mesures incorrectes.

1. Reliez la prise BNC du capteur pH à la prise BNC du contrôleur pH (☒F).

Installer l'électrovanne

DANGER ! Asphyxie et gelures.

Le dioxyde de carbone (CO₂) qui s'échappe peut entraîner l'asphyxie et des gelures.

- Fermez la vanne à visser de la bouteille de CQ avant d'intégrer la vanne magnétique dans le système CO₂. Le système CO₂ ne doit pas être sous pression! L'aiguille de la pression manométrique du système doit être sur 0.

1. Coupez le tuyau env. 10 – 20 cm après le réducteur de pression.
2. Insérez les écrous de sécurité du tuyau ⑧ sur les extrémités du tuyau (☒G).

Prêtez attention à la direction du courant ! La direction du courant est indiquée par une flèche sur l'électrovanne.

1. Insérez les extrémités du tuyau sur les tubulures de raccordement de l'électrovanne.

2. Sécurisez les deux extrémités du tuyau avec les écrous de sécurité du tuyau.

3. Insérez la prise de l'électrovanne dans la prise correspondante du contrôleur pH (☒H).

Installation du clapet anti-retour

ATTENTION ! Dommage matériel.

- Afin d'éviter la pénétration d'eau dans la bouteille, dans le réducteur de pression et dans l'électrovanne, il faut installer un clapet anti-retour adapté entre la bouteille de CO₂ et le diffuseur de CO₂.

1. Coupez le tuyau env. 10 – 20 cm après l'électrovanne.
2. Reliez les deux extrémités des tuyaux avec le clapet anti-retour ④ (☒A).

Prêtez attention à la direction du courant ! La direction du courant est indiquée par une flèche sur le clapet anti-retour.

Vérification de l'étanchéité

1. Ouvrez avec précaution la vanne à visser de la bouteille de CO₂.
2. Réglez une pression du système d'env. 1,8 bar.
3. Vérifiez l'étanchéité (bruits de crissements) des raccordements du tuyau du système CO₂.

Utilisation

Conditions système

1. Insérez le bloc d'alimentation dans la prise secteur. La LED d'état ⑨ s'allume(☒I).

• La LED d'état clignote en blanc : Recherche de réseau ou connexion en cours
• La LED d'état s'allume en bleu : Une nouvelle connexion au réseau est établie (mode maître)

Connexion au réseau WLAN

1. Activez les réglages au réseau de votre terminal (smartphone, tablette, notebook, etc.).
2. Connectez votre terminal au réseau WLAN (SSID) EHEIM pHcontrol XXXXXXXX.
3. Saisissez la clé de sécurité réseau (key).

Vous trouverez la clé de sécurité du réseau (Key) à l'arrière du contrôleur pH. Vous pouvez aussi scanner le QR-Code 1 (voir étiquette) pour établir la connexion (☒J).

Visite du site Internet

1. Ouvrez la page de votre navigateur puis saisissez l'adresse Internet suivante : http://192.168.1.1

Vous pouvez aussi scanner le QR-Code 2 (voir étiquette) afin d'ouvrir le logiciel dans le navigateur.

Configuration initiale

1. Sélectionnez la langue de votre choix parmi les langues proposées puis suivez les instructions relatives à la configuration initiale.

Signification de la-LED d'état

• La LED d'état clignote en blanc : Recherche de réseau ou connexion en cours
• La LED d'état s'allume en bleu : le contrôle pH est en mode maître.
• La LED d'état s'allume en vert : le contrôleur pH est relié à un autre appareil EHEIMdigital.

Réinitialisation du contrôleur pH

1. Touchez le pavé tactile ⑩ avec un doigt pendant env. 8 – 10 secondes jusqu'à ce que la LED d'état ⑨ s'allume en changeant de couleur (☒I).

• La réinitialisation est terminée lorsque la LED de statut s'allume en vert. Le contrôleur pH crée de nouveau le réseau.
• La clé de sécurité du réseau (Key) et le QR-Code 1 sont incorrects. La connexion au réseau est possible sans clé de sécurité du réseau (Key).

Calibrage du capteur pH (☒K)

• Une solution de calibrage pH7 est utilisée pour le calibrage du capteur pH. La solution de calibrage doit être à une température d'env. 25° C pour un calibrage correct.
• Suivez les instructions sur le site web pour le calibrage du capteur pH.

Maintenance

DANGER ! Électrocution !

- Avant tous les travaux de maintenance, tirez la prise du contrôleur pH et la prise secteur.

ATTENTION ! Dommage matériel.

• N'utilisez pas d'objets durs ou de produits agressifs pour le nettoyage.
• Le capteur pH et le matériel d'installation ne passent pas au lave-vaisselle.
• Le capteur pH ne doit pas être stocké à sec (chapitre Stockage, voir page 29)!
• La pointe du capteur pH est en verre et doit être manipulée avec précaution! Empêcher le contact avec des surfaces ou des objets durs et/ou abrasifs.

• Les capteurs pH sont des pièces d'usure. Leur efficacité dépend considérablement de l'entretien et des conditions d'utilisation. Selon le cas d'application, la période nécessaire avant un remplacement du capteur peut être de quelques semaines ou plusieurs mois (max. 2 ans). Par conséquent, il n'est pas possible d'effectuer des indications sérieuses concernant la durée de vie.
• Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance régulière prolongera la durée de vie du contrôleur pH et assurera le bon fonctionnement sur une longue période.

Nettoyage

1. Retirez le bloc d'alimentation de la prise de courant.
2. Retirez le capteur pH de l'aquarium.
3. Nettoyez la boîte du capteur avec un tissu humide et doux.
4. Rincez la pointe du capteur sous de l'eau froide coulant du robinet.
5. Montez le capteur pH en procédant dans l'ordre inverse.

Mise hors service et élimination

Stockage

1. Retirez le capteur pH de l'aquarium.
2. Nettoyez le capteur pH.
3. Enlevez le capteur pH.

ATTENTION ! Dommage matériel.

Le capteur pH doit être protégé contre l'assèchement.

- Stockez le capteur pH dans le liquide de conservation. Pour cela, montez l'écrou d'étanchéité et le capuchon de protection.

Utilisez le liquide de conservation du commerce pour les capteurs pH.

1. Stockez le contrôleur pH, le capteur pH et la solution de calibrage à un endroit sec à l'abri du gel.

Mise au rebut

Pour éliminer l'appareil, respectez les prescriptions légales en vigueur.

Informations relatives à l'élimination des appareils électriques et électroniques au sein de la Communauté Européenne : au sein de la Communauté Européenne, l'élimination d'appareils électriques est règlementée par des prescriptions nationales basées sur la directive de l'UE 2012/19/UE relative aux appareils électroniques usagés (WEEE). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez-le de manière écologique et déposez-le dans un point de recyclage.

Caractéristiques techniques

Contrôleur pH
Type 6062
Plage de régulation pH 6 à	pH 9
Transmission des données sans fil	WiFi 2.4GHz – IEEE802.11 b/g/n
Clé de sécurité WPA, WPA2	WPA/WPA2
Puissance d’émission ≤ 20	dBm
Bandes de fréquences Canal	1 – 11 / 2412 MHz – 2462 MHz
Dimensions (LH×I×P) 98 ×	116 × 28 mm
Capteur pH 6062020
Type Électrodes gel
Raccordement BNC
Longueur du câble 2 m
Plage de mesure pH 0 à pH 14
Durée de réaction < 1 minutes
Écart ± pH 0,25
Dimensions (∅ × H) env. 20	5/13,0 × 146 mm
Bloc d'alimentation
Type 7341218 7341358 73	41438 7341	448 734145	8 7341468	7341248
Prise EUR JAP AUS CN UK KOR USA
Entrée 100 – 240 V / 50/60	Hz / 0,4 A						100 – 240 V / 50/60 Hz / 0,5 A
Sortie 5 V DC / 1 A / 5 W

EHEIM GmbH & Co. KG déclare par la présente que le type d'installation radio EHEIM pHcontrol+e est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.eheim.com

Pièces de rechange

Voir page 3.

Les reproductions, copies et utilisations de nos logos et matériels et produits dérivés sont interdits à l'exploitation, de toute nature, et sont soumises au préalable, par écrit, au consentement et à l'approbation du fabricant.

EHEIM

EHEIM GmbH & Co.KG

Plochinger Str. 54

73779 Deizisau

Germany
