Caractéristiques techniques	Scie circulaire sans fil, moteur EC, tension 18 V, diamètre de lame 165 mm, profondeur de coupe max 57 mm.
Utilisation	Idéale pour les coupes de bois, panneaux, et matériaux similaires, adaptée aux travaux en intérieur et extérieur.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer le moteur et les ventilations, remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Utiliser des lunettes de protection, des gants, et un masque anti-poussière. Toujours débrancher la batterie lors du changement de lame.
Informations générales	Compatible avec les batteries Flex 18 V, poids léger pour une manipulation aisée, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - CS 45 18.0-EC C Flex

Comment changer la lame de la scie Flex CS 45 18.0-EC ?

Pour changer la lame, débranchez la scie, utilisez la clé fournie pour desserrer la vis de la lame, retirez la lame usagée, placez la nouvelle lame en respectant le sens de rotation, puis resserrez la vis.

Pourquoi ma scie Flex CS 45 18.0-EC ne démarre-t-elle pas ?

Vérifiez que la batterie est bien chargée et correctement insérée. Assurez-vous également que le bouton de sécurité est enfoncé avant d'appuyer sur le bouton de démarrage.

Comment ajuster la profondeur de coupe de la scie ?

Pour ajuster la profondeur de coupe, déverrouillez le levier de réglage, déplacez la base de la scie à la profondeur souhaitée, puis resserrez le levier.

Que faire si la scie vibre excessivement lors de l'utilisation ?

Vérifiez que la lame est correctement installée et n'est pas endommagée. Assurez-vous que la base de la scie est bien en contact avec le matériau à couper.

Comment nettoyer ma scie Flex CS 45 18.0-EC après utilisation ?

Éteignez et débranchez la scie. Utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser de l'eau ou des produits chimiques agressifs.

Quelle est la durée de vie de la batterie de la scie ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut fonctionner entre 30 et 60 minutes sur une charge complète, selon la charge de travail.

Comment stocker la scie pour prolonger sa durée de vie ?

Stockez la scie dans un endroit frais et sec, loin de l'humidité. Retirez la batterie si possible et rangez-la dans son étui de protection.

Puis-je utiliser la scie Flex CS 45 18.0-EC pour couper des matériaux autres que le bois ?

Oui, la scie peut couper certains matériaux comme le plastique et les panneaux de particules, mais évitez de couper des matériaux durs comme le métal sans utiliser la lame appropriée.

Quelle est la garantie de la scie Flex CS 45 18.0-EC ?

La scie est généralement couverte par une garantie de 2 ans, mais il est recommandé de vérifier les détails spécifiques auprès du revendeur ou sur le site du fabricant.

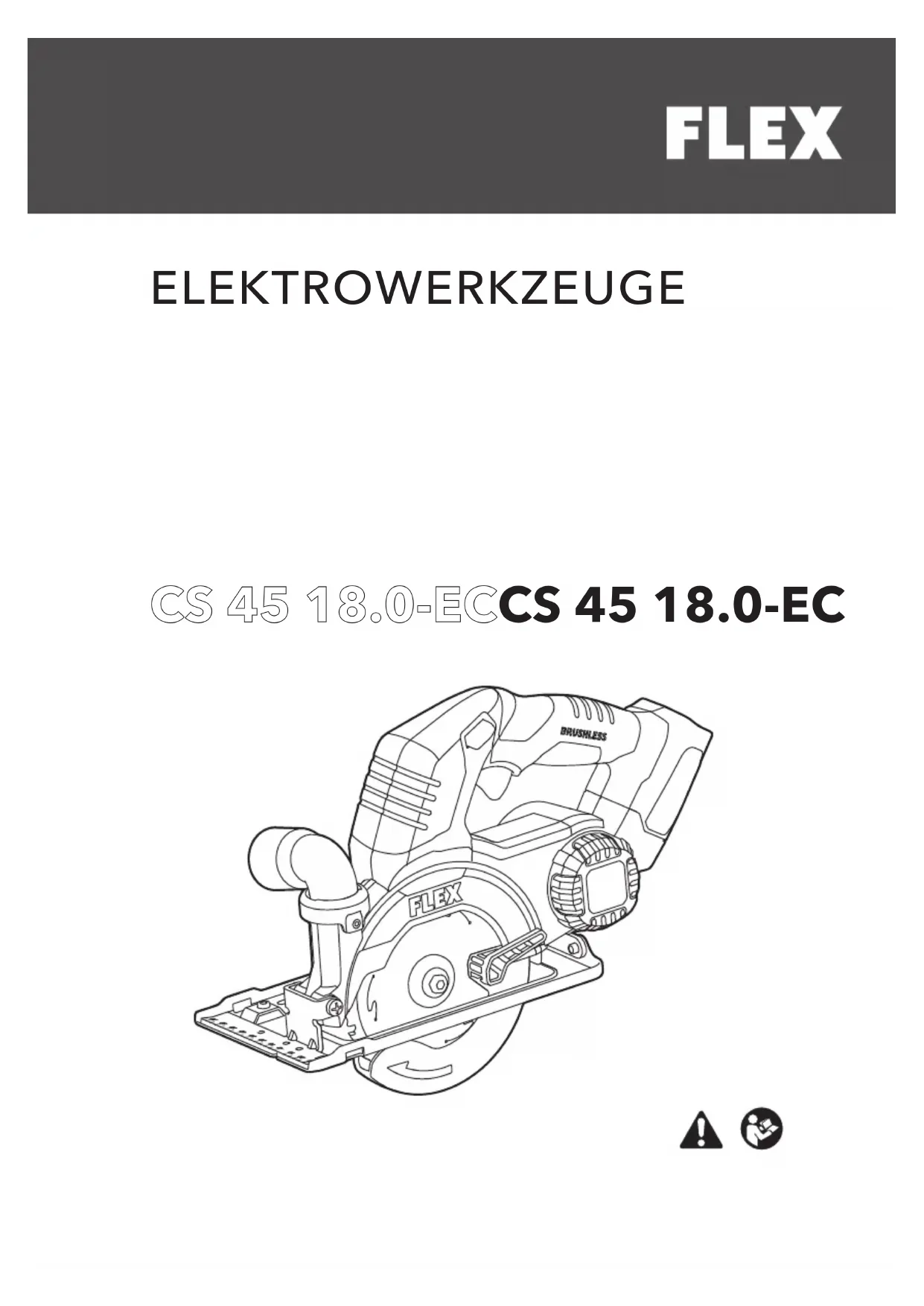

MODE D'EMPLOI CS 45 18.0-EC C Flex

Indique une situation potentiellement dangereuse. Le non-respect de cet avertissement peut entraîner des blessures légères ou des dégâts matériels. REMARQUE Indique des conseils et des informations importantes. Symboles figurant sur l'outil électrique Pour réduire le risque de blessures, l’utilisateur doit lire la notice d’utilisation ! Portez des lunettes ! Portez une protection auditive ! Portez un masque ! Information sur l’élimination de l’outil usagé Pour votre sécurité AVERTISSEMENT ! Avant d’utiliser l’outil électrique, veuillez lire et respecter : les présentes consignes d’utilisation ; lles « Consignes de sécurité générales » sur la manipulation des outils électriques dans le livret fourni (brochure n° : 315.915), lles règles applicables sur le site et la réglementation relative à la prévention des accidents.Cet outil électrique est un outil de pointe et a été conçu conformément aux règles de sécurité reconnues. Néanmoins, lors de l’utilisation, l’outil électrique peut mettre en danger la vie et l’intégrité corporelle de l’utilisateur ou d’un tiers, ou l’outil électrique ou d’autres biens peuvent subir des dommages.La scie circulaire doit uniquement être utilisée aux fins prévues, et en parfait état de marche.Les défaillances pouvant compromettre la sécurité doivent être réparées immédiatement. Avertissements de sécurité pour la scie circulaire Procédures de coupe a) Ne placez jamais aucune partie de votre corps sous la pièce à scier. Le carter de protection ne peut pas vous protéger de la lame sous la pièce travaillée.b) Réglez la profondeur de coupe en fonction de l’épaisseur de la pièce à scier. La hauteur de lame visible sous la pièce à scier doit être inférieure à une dent.c) Ne tenez jamais la pièce dans vos mains ou en travers de votre jambe pendant la coupe. Fixez-la sur une plateforme stable. Il est important de correctement soutenir la pièce à scier pour minimiser l’exposition du corps de l’opérateur et les risques de pincement de la lame et de perte de contrôle.d) Tenez l’outil électrique par ses surfaces de préhension isolées quand vous effectuez une opération pendant laquelle l’accessoire de coupe peut entrer en contact avec un fil électrique non visible ou le cordon d’alimentation. Si les lames entrent en contact avec un fil électrique sous tension, les parties métalliques non carénées de l’outil électrique peuvent se retrouver sous tension électrique et l’opérateur risque de subir un choc électrique.e) Pour les sciages en long, utilisez toujours un guide de refente ou un rail de guidage. Cela permet d’accroître la précision des coupes et de réduire le risque de pincement de la lame.22 CS 45 18.0-EC f) Utilisez toujours des lames dont la taille et la forme de l’alésage (diamant ou rond) sont appropriées. Si la lame n’est pas adaptée au support de fixation de la scie, elle va s’excentrer et provoquer la perte de contrôle de l’outil. g) N’utilisez jamais de boulons ni de rondelles de lame endommagés ou inappropriés. Les brides et le boulon de lame sont conçus spécifiquement pour votre scie afin d’assurer des performances optimales et la sécurité d’utilisation. Consignes de sécurité supplémentaires pour toutes les scies

uses des rebonds et mises en garde correspondantes

Un rebond est une réaction soudaine provoquée par une lame mal alignée, pincée ou coincée qui projette la scie de manière incontrôlée vers le haut, hors de la pièce usinée et vers l’opérateur ;

Quand la lame est pincée ou coincée fortement parce que la ligne de coupe se referme, elle se bloque et la réaction du moteur projette violemment l’outil en arrière vers l’opérateur ;

Si la lame est courbée ou mal alignée dans la coupe, les dents arrière de la lame peuvent se planter dans la surface supérieure du bois, ce qui projette la lame vers le haut, hors de la ligne de coupe et en arrière vers l’opérateur. Les rebonds résultent d'une mauvaise utilisation de la scie et/ou de procédures d’utilisation incorrectes et/ou de conditions d’utilisation inadéquates. Il est possible de les éviter en prenant les précautions appropriées indiquées ci-après. a) Si la lame se coince ou si vous arrêtez une coupe pour quelque raison que ce soit, relâchez l’interrupteur marche/ arrêt et maintenez la scie immobile dans le matériau jusqu’à ce que la lame se soit complètement arrêtée. N’essayez jamais de retirer la scie de la pièce usinée ou de la tirer en arrière quand la lame est en rotation ou qu’un rebond peut se produire. Cherchez la cause du blocage de la lame et prenez des mesures correctrices pour en éliminer la cause. b) Quand vous redémarrez la scie dans la pièce usinée, centrez la lame de la scie dans la ligne de coupe de façon à ce que ses dents ne soient pas engagées dans le matériau. Si la lame est coincée, elle peut se déplacer vers le haut ou rebondir hors de la pièce usinée quand vous redémarrez la scie. c) Les grands panneaux doivent être soutenus pour minimiser le risque de pincement de la lame et de rebond. Les grands panneaux ont tendance à s’affaisser sous leur propre poids. Il faut donc placer des supports sous ces panneaux près de leurs bords et de chaque côté de la ligne de coupe, près d’elle. d) N’utilisez pas de lame émoussée ou endommagée. Les lames émoussées ou incorrectement assemblées produisent une ligne de coupe étroite, ce qui provoque des frictions excessives et favorise le pincement de la lame et les rebonds. e) Avant de commencer une coupe, veillez à bien serrer les leviers de verrouillage des réglages de la profondeur de coupe et du biseau. Si le réglage de la lame change pendant la coupe, elle risque de se coincer et de provoquer un rebond. f) Redoublez de prudence lors du sciage dans des murs existants ou d'autres zones aveugles. La partie saillante de la lame peut couper des objets pouvant provoquer des rebonds. Consignes de sécurité pour scies à carter de protection pendulaire Fonctionnement du carter infé rieur a) Avant chaque utilisation, vérifiez que le carter de protection inférieur se ferme correctement. N’utilisez pas la scie si le carter de protection inférieur ne peut pas bouger librement et se refermer instantanément. Ne fixez jamais et n’attachez jamais le carter de protection inférieur en position ouverte. Si la scie tombe accidentellement, le carter de protection inférieur peut être déformé. Relevez le carter de protection inférieur à l’aide de sa poignée de rétractation, vérifiez qu'il peut bouger librement et qu’il ne touche ni la lame ni aucune autre pièce, cela dans tous les angles et à toutes les profondeurs de coupe.23 CS 45 18.0-ECb) Contrôlez le fonctionnement du ressort du carter de protection inférieur. Si le ressort et le carter de protection ne fonctionnent pas normalement, vous devez les faire réparer avant d’utiliser la scie. Le fonctionnement du carter de protection inférieur peut être altéré par des pièces endommagées, des dépôts collants ou l’accumulation de débris.c) Le carter de protection inférieur ne peut être relevé manuellement que pour certaines coupes spéciales, telles que les « coupes plongeantes » et les « coupes composées ». Relevez le carter de protection inférieur en rétractant son levier et relâchez-le impérativement dès que la lame pénètre dans le matériau. Pour toutes les autres coupes, vous devez laisser le carter de protection inférieur fonctionner automatiquement.d) Vérifiez toujours que le carter de protection inférieur recouvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame non protégée entraînée par son inertie provoquera le recul de la scie, qui coupera tout ce qui se trouvera sur son passage. Soyez conscient qu’après avoir relâché l’interrupteur marche/arrêt, il faut un certain temps avant que la lame s’arrête complètement. Consignes de sécurité pour les scies plongeantes Fonction nement d u carter a) Avant chaque utilisation, vérifiez que le carter de protection se ferme correctement. N'utilisez pas la scie si le carter ne bouge pas librement et ne se referme pas instantanément sur la lame. Ne serrez ni n’attachez jamais le carter de manière à exposer la lame. Si la scie tombe accidentellement, le carter de protection peut se déformer. Assurez-vous que le carter bouge librement et ne touche pas la lame ou toute autre pièce, à toutes les profondeurs de coupe. b) Vérifiez le fonctionnement et l'état du ressort de rappel du carter. Si le ressort et le carter de protection ne fonctionnent pas normalement, vous devez les faire réparer avant d’utiliser la scie. Le fonctionnement du carter de protection peut être altéré par des pièces endommagées, des dépôts collants ou l’accumulation de débris.c) Assurez-vous que la semelle de la scie ne se déplacera pas lors de l'exécution d'une « coupe en plongée ». Le déplacement latéral de la lame peut faire qu’elle se bloque et entraîner un rebond.d) Vérifiez toujours que le carter de protection recouvre la lame avant de poser la scie sur un établi ou sur le sol. Une lame non protégée entraînée par son inertie provoquera le recul de la scie, qui coupera tout ce qui se trouvera sur son passage. Soyez conscient qu’après avoir relâché l’interrupteur marche/arrêt, il faut un certain temps avant que la lame s’arrête complètement. Bruit et vibration Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 62841. Le niveau acoustique évalué de l’outil est typiquement :

Niveau de pression acoustique L

Niveau de puissance acoustique L

Valeur de vibration totale

Valeur d’émission a h,B (coupe de planches) : <1,4 m/s

Valeur d’émission a h,M (coupe de plaque métallique) : <1,6 m/s

AVERTISSEMENT ! Les mesures indiquées font référence à des outils électriques neufs. Un usage quotidien influe sur les valeurs de bruit et de vibration. REMARQUE Le niveau des émissions vibratoires indiqué ici a été mesuré conformément à un test standardisé de la norme EN 62841, et peut être utilisé pour comparer les outils entre eux. Il peut aussi servir pour effectuer une évaluation préliminaire de l’exposition. Le niveau d’émission de vibrations déclaré se réfère aux applications principales de l’outil. Cependant, si l’outil est utilisé pour différentes applications, avec différents accessoires ou s’il est mal entretenu, l’émission de vibrations24 CS 45 18.0-EC peut être différente. Ceci peut augmenter le niveau d’exposition de façon significative au cours de la période totale d’utilisation.Pour obtenir une estimation précise de la charge des vibrations, il s’agit également de prendre en compte les moments où l’outil est éteint, ou même en marche mais sans être utilisé. Ceci peut diminuer le niveau d’exposition de façon significative au cours de la période totale d’utilisation. Identifiez des mesures de sécurité supplémentaires pour protéger l’opérateur des effets des vibrations, telles que : entretien de l’outil et des accessoires, maintien des mains au chaud, organisation du rythme de travail. ATTENTION ! Portez une protection auditive à une pression acoustique supérieure à 85 dB(A). Spécifications techniques CS 45 18.0-ECType de machineScie circulaire manuelleU Vdc 18

/min 5400Diamètre de la lame mm 128Diamètre d'alésage de la lame mm 20Profondeur de coupe max.mm 46,5Poids selon la « Procédure EPTA 01/2003 » (avec batterie)kg 2,4Poids de la batteriekg 0,8 kg (5 Ah) Vue d’ensemble (voir image A) La numérotation des caractéristiques du produit se réfère à l’illustration de la machine sur la page des schémas.1 Carter rétractable2 Levier de réglage du carter rétractable3 Boulon de serrage avec bride de serrage4 Buse d'extraction de poussière5 Bouton de déverrouillage de mise en marche6 Interrupteur marche/arrêt7 Poignée8 Clé à six pans creux9 Semelle Consignes d’utilisation REMARQUE Une fois l’outil arrêté, il continue de fonctionner pendant un court instant. Pour davantage d’informations sur les produits du fabricant, rendez-vous sur le site www.flex-tools.com. AVERTISSEMENT ! Avant tout travail sur l'outil, retirez la batterie de l’outil. Avant de mettre l’outil en marche Retirez la batterie de l’outil et vérifiez qu’aucune pièce ne manque ni ne soit endommagée. Pour insérer/retirer la batterie (voir figure B) ATTENTION ! L'utilisation de batteries non adaptées à la machine peut entraîner des dysfonctionnements ou endommager l'outil électrique. Pour insérer la batterie :Alignez la nervure surélevée de la batterie avec les rainures au bas de l'outil, puis fixez la batterie à l'outil.Avant d’utiliser l’outil, assurez-vous que le verrou de la batterie se mette bien en place et que la batterie est bien fixée à l’outil.Retrait de la batterie :Appuyez sur le bouton de déblocage de la batterie et retirez la batterie de l'outil.25 CS 45 18.0-EC Réglage de la profondeur de coupe (Voir figure C) a. Retirez d'abord la batterie, puis assurez- vous que la scie ne soit pas tournée vers vous. b. Desserrez le levier de blocage de la profondeur. c. Tenez la semelle à plat contre le bord de la pièce et soulevez le corps de la scie jusqu'à ce que la lame soit à la bonne profondeur. Utilisez l'échelle de profondeur pour déterminer la profondeur de coupe. d. Serrez le levier de blocage de la profondeur. ATTENTION ! Utilisez toujours le bon réglage de profondeur de la lame. Le bon réglage de profondeur de la lame pour toutes les coupes ne doit pas être supérieur à 6,35 mm sous le matériau à couper. Un réglage à une plus grande profondeur augmentera le risque de rebond et entraînera une coupe grossière. Dispositif anti-poussières (Voir figure D) L'interface d’évacuation des poussières configurée par la machine peut être ajustée de gauche à droite, et la direction d’évacuation des poussières peut être réglée en fonction des conditions de travail Installation du rail de guidage (Voir figure E) Le rail de guidage vous permet d'effectuer des coupes parallèles précises lors de la coupe d'une pièce. a. Retirez la batterie. b. Faites glisser le rail de guidage dans les fentes prévues à cet effet à l'avant de la semelle. c. Ajustez le rail de guidage à la longueur de coupe souhaitée. Serrez le bouton de verrouillage du rail de guidage. d. Serrez et fixez la pièce solidement avant de réaliser votre coupe. e. Placez le rail de guidage fermement contre le bord de la pièce. Ceci vous permettra d’effectuer une vraie coupe sans pincer la lame. f. Assurez-vous que le bord de guidage de la pièce est droit afin d’obtenir une coupe droite. g. Laissez toujours la lame atteindre sa vitesse maximale, puis guidez avec précaution la scie dans la pièce. Marche/arrêt (voir figure F) L'outil est équipé d'un bouton de verrouillage pour éviter un démarrage intempestif. Pour mettre l’outil en marche, appuyez sur le bouton de déverrouillage et appuyez sur la gâchette. Pour l’éteindre, relâchez la gâchette. CAUTION! Laissez la lame s'arrêter complètement avant de poser la scie. Installation et retrait de la lame (Voir figure G1&G2) AVERTISSEMENT ! Portez toujours des gants résistants lors de la manipulation ou du changement de lames car elles peuvent être très coupantes. N'utilisez que des lames de scie tranchantes et intactes. Les lames de scie fissurées ou déformées doivent être remplacées immédiatement. AVERTISSEMENT ! Appuyez sur le verrou de la broche uniquement lorsque l'outil est à l'arrêt. a. Retirez d'abord la batterie, puis placez la scie sur le côté sur une surface plane. Appuyez sur le verrou de la broche et tournez le boulon de la lame avec la clé à six pans creux incluse jusqu'à ce que le verrou s'enclenche. b. Tout en appuyant sur le verrou de la broche, utilisez la clé à six pans creux fournie pour faire tourner le boulon de fixation dans la direction de la lame de scie. c. Retirez la bride extérieure de la lame et le boulon de la lame. d. Soulevez le carter de lame inférieur à l'aide du levier du carter. Retirez la lame de scie de la bride intérieure et retirez-la. e. Nettoyez soigneusement les brides de la lame de scie avant de monter la nouvelle lame de scie. Essuyez une goutte d'huile sur les brides intérieure et extérieure où elles toucheront la lame.26 CS 45 18.0-ECf. Montez la nouvelle lame de scie sur la broche et contre la bride intérieure.g. Fixez la bride extérieure et serrez le boulon de la lame. Consignes d’utilisation AVERTISSEMENT ! Tenez l'outil uniquement par les surfaces de préhension isolées ! AVERTISSEMENT ! Laissez la lame s'arrêter complètement avant de poser la scie. Réaliser une coupe (Voir figure H) a. Tracez la ligne de coupe sur la pièce à scier.b. Posez le bord avant de la semelle sur la pièce.c. Démarrez le moteur en appuyant sur le bouton de déverrouillage et en appuyant sur la gâchette.REMARQUE : Attendez toujours que la lame ait atteint sa pleine vitesse avant de commencer à scier la pièce.d. Poussez lentement la scie vers l'avant.e. Lorsque vous effectuez une coupe, exercez toujours une pression constante et uniforme. Forcer la scie entraîne des coupes grossières et pourrait raccourcir la durée de vie de la scie ou provoquer un rebond. Laissez la lame et la scie faire le travail.f. Après avoir terminé la coupe, relâchez l’interrupteur marche/arrêt et attendez que la lame s’arrête complètement. Ne retirez pas la scie de la pièce sciée tant que la lame est encore en rotation. AVERTISSEMENT ! Étant donné que l'épaisseur de la lame varie, effectuez toujours une coupe d'essai dans une pièce de rebut le long de la ligne de guidage pour déterminer de combien, le cas échéant, la ligne de guidage doit être décalée pour obtenir une coupe précise. Réaliser une coupe plongeante (Voir figure I) AVERTISSEMENT ! Pour éviter de perdre le contrôle de l’outil, faites toujours extrêmement attention quand vous réalisez une coupe plongeante. Réglez la profondeur de coupe requise. Relevez le levier du carter de lame inférieur pour exposer la lame et maintenez fermement l'avant de la semelle à plat sur la pièce à scier avec la poignée principale relevée pour que la lame ne touche pas la pièce à scier. Avec la lame au-dessus de la pièce à scier, démarrez le moteur en appuyant sur le bouton de déverrouillage et sur la gâchette. Attendez toujours que la lame ait atteint sa pleine vitesse avant de commencer à scier la pièce. Abaissez lentement la scie sur la pièce à scier en utilisant l’avant de la semelle reposant sur la pièce sciée comme pivot. AVERTISSEMENT ! Dès que la lame commence à couper le matériau, relâchez le levier du carter de protection inférieur. Après avoir terminé la coupe, relâchez l’interrupteur marche/arrêt et attendez que la lame s’arrête complètement. Ne retirez pas la scie de la pièce sciée tant que la lame est encore en rotation. AVERTISSEMENT ! Sciez toujours vers l’avant quand vous réalisez une coupe de poche. Si vous sciez vers l’arrière, la scie risque de monter sur la pièce travaillée et en arrière vers vous, et de vous blesser gravement. AVERTISSEMENT ! N’attachez jamais le carter de protection inférieur en position relevée. Laisser la lame exposée peut provoquer de graves blessures. Maintenance et entretien AVERTISSEMENT ! Avant tout travail sur l'outil, retirez la batterie de l’outil. Nettoyage

Nettoyez l’outil régulièrement ainsi que la grille devant les fentes d’aération. La fréquence de nettoyage dépend du matériau et de la durée d’utilisation.

Nettoyez régulièrement l’intérieur du boîtier et le moteur avec de l’air comprimé sec.27 CS 45 18.0-EC Pièces de rechange et accessoires Pour les autres accessoires, en particulier les outils et les accessoires de la scie, consultez les catalogues du fabricant.Vous trouverez des dessins éclatés et des listes de pièces de rechange sur notre site internet : www.flex-tools.com Information sur l’élimination des déchets AVERTISSEMENT ! Rendre les outils électriques usagés inutilisables : en retirant la batterie des outils sans fil. Pays de l’UE uniquementNe jetez pas les outils électriques avec les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et à sa transposition dans la législation nationale, les outils électriques usagés doivent être collectés séparément et recyclés dans le respect de l’environnement.Récupération des matières premières à la place de l’élimination des déchets.L’appareil, les accessoires et l’emballage doivent être recyclés dans le respect de l’environnement. Les pièces en plastique sont identifiées pour le recyclage selon le type de matériau. AVERTISSEMENT ! Ne jetez pas les batteries avec les ordures ménagères, ni dans un feu ou dans de l’eau. N’ouvrez pas des batteries usagées. Pays de l’UE uniquement :Conformément à la directive 2006/66/EC, les batteries défectueuses ou usagées doivent être recyclées. REMARQUE N’hésitez pas à demander à votre revendeur où recycler votre produit ! -Déclaration de conformité Nous déclarons sous notre seule responsabilité que le produit décrit dans les « Spécifications techniques » est conforme aux normes ou documents normatifs suivants :EN 62841 conformément aux réglementations des directives 2014/30/UE, 2006/42/EC, 2011/65/UE.Responsable pour les documents techniques :FLEX - Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/MurrPeter Lameli Klaus Peter WeinperDirecteur Chef du Service technique Qualité12.15.2021; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Exemption de responsabilité Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les gains manqués liés à l’interruption des activités causée par le produit ou un produit inutilisable. Le fabricant et son représentant déclinent toute responsabilité pour les dommages liés à une mauvaise utilisation de l’outil électrique ou à une utilisation avec des produits provenant d’autres fabricants.28 CS 45 18.0-EC Simboli utilizzati in questo manuale AVVERTENZA! Indica un pericolo imminente. Il mancato rispetto di questa avvertenza comporta il rischio di morte o lesioni gravi. ATTENZIONE
