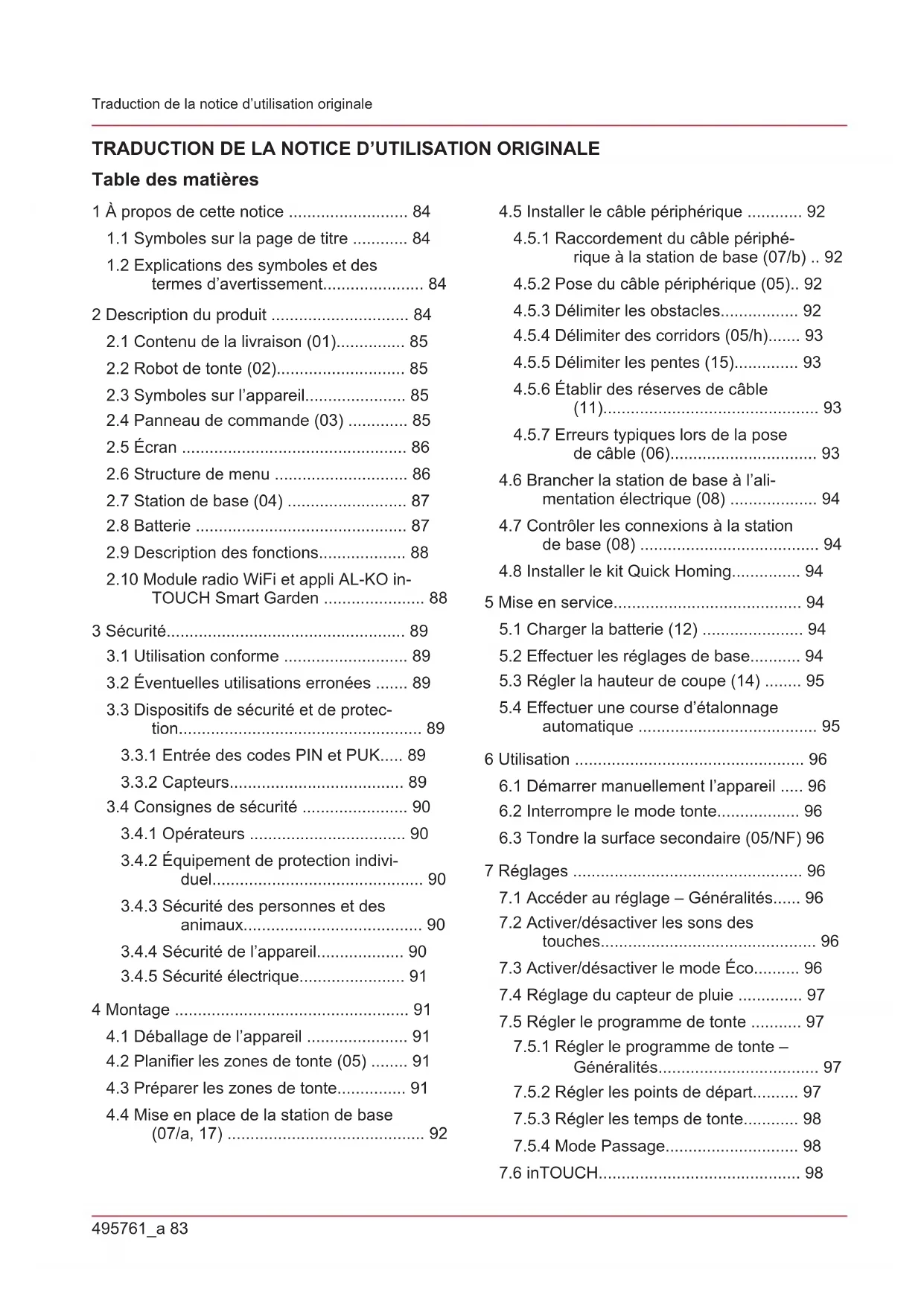

MODE D'EMPLOI Robolinho 350 W AL-KO
1 À propos de cette notice 84
1.1 Symboles sur la page de titre 84 1.2 Explications des symboles et des termes d'avertissement 84
2 Description du produit 84
2.1 Contenu de la livraison (01) 85 2.2 Robot de tonte (02) 85 2.3 Symboles sur l'appareil 85 2.4 Panneau de commande (03) 85 2.5 Écran 86 2.6 Structure de menu 86 2.7 Station de base (04) 87 2.8 Batterie 87 2.9 Description des fonctions 88 2.10 Module radio WiFi et appli AL-KO in-TOUCH Smart Garden 88
3 Sécurité 89
3.1 Utilisation conforme 89 3.2 Utilisations éventuelles erronées 89 3.3 Dispositifs de sécurité et de protection 89
3.3.1 Entrée des codes PIN et PUK 89 3.3.2 Capteurs 89
3.4 Consignes de sécurité 90
3.4.1 Opérateurs 90 3.4.2 Équipement de protection individuel 90 3.4.3 Sécurité des personnes et des animaux 90 3.4.4 Sécurité de l'appareil 90 3.4.5 Sécurité électrique 91
4 Montage 91
4.1 Déballage de l'appareil 91 4.2 Planifier les zones de tonte (05) 91 4.3 Préparer les zones de tonte 91 4.4 Mise en place de la station de base (07/a, 17) 92
4.5 Installer le câble périphérique 92
4.5.1 Raccordement du câble périphérique à la station de base (07/b) 92 4.5.2 Pose du câble périphérique (05) 92 4.5.3 Délimiter les obstacles 92 4.5.4 Délimiter des corridors (05/h) 93 4.5.5 Délimiter les pentes (15) 93 4.5.6 Établir des réserves de câble (11) 93 4.5.7 Erreurs typiques lors de la pose de câble (06) 93
4.6 Brancher la station de base à l'alimentation électrique (08) 94 4.7 Contrôler les connexions à la station de base (08) 94 4.8 Installer le kit Quick Homing 94
5 Mise en service 94
5.1 Charger la batterie (12) 94
5.2 Effectuer les réglages de base 94
5.3 Régler la hauteur de coupe (14) 95
5.4 Effectuer une course d'étalonnage automatique 95
6 Utilisation 96
6.1 Démarrer manuellement l'appareil .... 96
6.2 Interrompre le mode tonte 96
6.3 Tondre la surface secondaire (05/NF) 96
7 Réglages 96
7.1 Accéder au réglage - Généralités.... 96
7.2 Activer/désactiver le verrouillage des touches 96
7.3 Activer/désactiver le mode Eco.. 96
7.4 Réglage du capteur de pluie 97
7.5 Régler le programme de tonte 97
7.5.1 Régler le programme de tonte - Généralités 97
7.5.2 Régler les points de départ 97
7.5.3 Régler les temps de tonte 98
7.5.4 Mode Passage 98
7.6 inTOUCH 98
7.7 Tonte des bordures en cas de démarrage manuel. 99
7.8 Régler la tonte des surfaces secondaires 99
7.9 Réglage du contraste de l'écran.... 99
7.10 Protection du réglage 99
7.11 Nouvel étalonnage 99
7.12 Retour aux paramètres d'usine 99
8 Afficher les informations 99
9 Maintenance et entretien 100
9.1 Nettoyage 100
9.2 Contrôle régulier 100
9.3 Remplacer les lames de coupe 101
10 Aide en cas de pannes 101
10.1 Corriger les défauts d'appareil et de manipulation 101
10.2 Codes d'erreur et leur élimination.... 103
11 Transport 106
12 Stockage 106
12.1 Ranger le robot de tonte 106
12.2 Démonter la borne de chargement et la remiser (18, 19). 106
12.3 Hibernation du câble périphérique.... 106
13 Élimination. 106 14 Service clients/après-vente. 107 15 Informations relatives à la déclaration de conformité 108 16 Garantie 108
1 À PROPOS DE CETTE NOTICE
La notice d'utilisation originale est la version en langue allemande. Toutes les autres versions linguistiques sont des traductions de la notice d'utilisation originale. - Conservez toujours cette notice de manière à pouvoir la consulter facilement si vous avez besoin d'informations sur l'appareil. Si vous cédez l'appareil à un tiers, remettez-lui impérativement cette notice. Lisez et respectez les consignes de sécurité et les avertissements de la présente notice.
1.1 Symboles sur la page de titre
Symbole Signification
Lire impérativement la présente notice avec attention avant la mise en service. Ceci constitue une condition préalable à un travail sûr et à une bonne maniabilité.
Notice d'utilisation
Manipuler les batteries li-ion avec prudence ! Respecter notamment les consignes de transport, de stockage et d'élimination figurant dans la présente notice d'utilisation !
1.2 Explications des symboles et des termes d'avertissement
DANGER ! Indique une situation de danger immédiat qui, si elle n'est pas évitée, entraîne la mort ou une blessure grave. AVERTISSEMENT ! Indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait entraîner la mort ou une blessure grave. ATTENTION ! Indique une situation de danger potentiel qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou de gravité moyenne.
ATTENTION ! Indique une situation qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels.
REMARQUE Instructions spéciales pour une meilleure compréhension et une manipulation correcte.
2 DESCRIPTION DU PRODUIT
La présente documentation décrit un robot de tonte à batterie entièrement automatique, qui se déplace de façon autonome sur une surface de pelouse. La hauteur de coupe est réglable.
2.1 Contenu de la livraison (01)
La livraison comprend tous les articles énumérés ci-dessous. Vérifier si tous les articles sont fournis :
| N° Pièce |
| 1 Robot de tente |
| 2 Notice succincate |
| 3 Notice d'utilisation |
| 4 Piquets de jardin* |
| 5 Bloc d'alimentation |
| 6 Station de base avec vis de terre (5 pces) |
| 7 Câble pérophérique* |
| 8 Cache d'hiver* |
- en fonction du modèle (voir caractéristiques techniques)
2.2 Robot de tonte (02)
| N° Pièce |
| 1 Champ de commande avec écran (inté-rieur) |
| 2 Touche STOP (arrêté immédiatement l'appareil et les lames de coupe en moins de 2 s) |
| 3 Contacts de charge |
| 4 Réglage (intérieur) de la hauteur |
| 5 Roulettes avant (orientables) |
| 6 Plateau de coupe |
| 7 Roue d'entrainment |
| 8 Disque de coupe |
| 9 Vis de fixation |
| 10 Lames de brochage |
| 11 Lame de coupe |
| 12 Logement de la batterie |
2.3 Symboles sur l'appareil
| Symbole | Signification |
| Risque de blessures et de dom-mages matériels lié à des objets projétés ! |
| Prudence particulière requise lors de la manipulation ! |
| Tenir les mains et les pieds à distance du système de coupe ! |
| Garder une distance de sécurité ! |
| Lire la notice d'utilisation avant la mise en service ! |
| Pour démarrer l'appareil, entre le code PIN ! |
| Ne pas monter sur l'appareil pen-dant son déplacement ! |
2.4 Panneau de commande (03)
| N° Pièce |
| 1 | (Touche Home): Interrompre le mode tonte, l'appareil rejoint la station de base. Il redémarre automatiquement le jour suivant à l'heure de toute réglée. |
| 2 | Capteur de pluie: Enregistre s'il pleut (voir chapitre 7.4 "Réglage du capteur de pluie", page 97). |
| 3 | Écran: Affiche l'état de fonctionnement actuel de l'appareil, le nom du menu seLECTIONné, ses éléments ainsi que les fonctions à seLECTIONner (voir chapitre 2.5 "Écran", page 86). |
N° Pièce
4
Touches fléchées : sélectionner les éléments du menu, augmenter et réduire les valeurs chiffrées, sélectionner entre les réglages.
5
(Touche démarrage/pause)
appuyer 1 fois : démarrer et arrêter manuellement le mode tonte.
appuyer 2 fois : reprendre le mode tonte après actionnement de la touche Home.
6
- touches de fonction : accéder aux fonctions qui sont affichées actuellement au-dessus de la touche à l'écran.
7
(Touche On/Off) : allumer et éteindre l'appareil.
8
(Touche de menu) : accéder au menu principal.

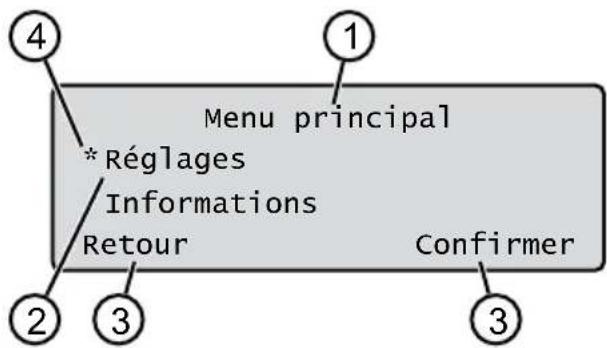

2.5 Écran
N° Affichage
1 Nom du menu sélectionné (ici : Menu principal) 2 Éléments dans le menu : le système affiche toujours seulement deux éléments de menu (ici : Réglages et Informations). Permettent d'afficher d'autres éléments de menu. 3 Fonctions pour l'objet de menu sélectionné (ici : Réglages). et permettent d'accéder aux fonctions. 4 Astérisque en vue du marquage de l'élément de menu affiché (ici : Réglages)
Menu principal
Programmes
Programme hebdomadaire voir chapitre 7.5 "Régler le programme de tonte", page 97
Points d'entrée voir chapitre 7.5.2 "Régler les points de départ", page 97
Infos sur le programme voir chapitre 8 "Afficher les informations", page 99
Réglages
Heure voir chapitre 5.2 "Effectuer les réglages de base", page 94
Date voir chapitre 5.2 "Effectuer les réglages de base", page 94
Langue : voir chapitre 5.2 "Effectuer les réglages de base", page 94
Code PIN : voir chapitre 5.2 "Effectuer les réglages de base", page 94
Son des touches : voir chapitre 7.2 "Activer/désactiver le son des touches", page 96
EcoMode : voir chapitre 7.3 "Activer/désactiver le mode Éco", page 96
Quick Homing Kit : voir chapitre 4.8 "Installer le kit Quick Homing", page 94
Capteur de pluie : voir chapitre 7.4 "Réglage du capteur de pluie", page 97
Temporisation capteur pluie : voir chapitre 7.4 "Réglage du capteur de pluie", page 97
Sensibilité à la pluie : voir chapitre 7.4 "Réglage du capteur de pluie", page 97
inTOUCH : voir chapitre 7.6 "inTOUCH", page 98
Tondre les bordures : voir chapitre 7.7 "Tonte des bordures en cas de démarrage manuel", page 99
Surface secondaire actif/inactif : voir chapitre 7.8 "Régler la tonte des surfaces secondaires", page 99
Contraste de l'écran : voir chapitre 7.9 "Réglage du contraste de l'écran", page 99
Protection du réglage : voir chapitre 7.10 "Protection du réglage", page 99
Nouvel étalonnage : voir chapitre 7.11 "Nouvel étalonnage", page 99
Réglages d'usine : voir chapitre 7.12 "Retour aux paramètres d'usine", page 99
Entretien lames : voir chapitre 8 "Afficher les informations", page 99
Matériel : voir chapitre 8 "Afficher les informations", page 99
Logiciel : voir chapitre 8 "Afficher les informations", page 99
Infos sur le programme : voir chapitre 8 "Afficher les informations", page 99
Pannes : voir chapitre 8 "Afficher les informations", page 99
2.7 Station de base (04)
N° Pièce
1 Plaque de fond 2 LED pour affichage de l'état 3 Contact de charge
4 Touche Home
5 Borne de charge 6 Puits à câbles 7 Auge de roue 8 Alésage pour vis de terre (9) 9 Vis de terre
5 Borne de charge 6 Puits à câbles 7 Auge de roue 8 Alésage pour vis de terre (9) 9 Vis de terre
- en fonction du modèle (voir caractéristiques techniques)
Un remplacement de la batterie par l'utilisateur est possible.
Un remplacement de la batterie par l'utilisateur est possible.
REMARQUE : Charger entièrement la batterie avant la première utilisation. La batterie peut être rechargée à partir de n'importe quel niveau de charge. Le chargement peut être interrompu sans endommager la batterie. La batterie ne peut être chargée que lorsque l'appareil est allumé.
La batterie n'est pas fournie totalement chargée. En mode de fonctionnement normal, la batterie est rechargée régulièrement. Pour ce faire, l'appareil rejoint la station de base. Le dispositif de surveillance électronique intégré met fin au processus de chargement automatiquement une fois l'état de charge de 100 % atteint.
Le chargement ne fonctionne qu'en cas de contact impeccable des contacts de charge de la station de base avec les surfaces de contact de l'appareil. En cas de températures supérieures à 45 °C, le circuit de protection intégré empêche tout chargement de la batterie. Cela évite tout endommagement de la batterie. Si la durée de fonctionnement de la batterie diminue de manière importante malgré une charge complète, remplacer la batterie elle-même. Si la batterie s'est déchargée en raison de son ancienneté ou en cas de stockage trop long par rapport à la limite fixée par le fabricant, elle ne se charge plus. Faire vérifier et, le cas échéant, remplacer la batterie et le dispositif de surveillance électronique par un revendeur spécialisé, un technicien ou un concessionnaire AL-KO. L'état de la batterie apparaît sur l'afficheur. Contrôler l'état de la batterie au bout d'environ 3 mois de stockage. Pour cela, allumer l'appareil et relever l'état de la batterie sur l'afficheur. Si la batterie n'est plus chargée qu'à environ 30 % ou moins, mettre l'appareil dans la station de base et l'allumer afin de charger la batterie. Si la borne de charge a été retirée pour stocker la station de base (voir chapitre 12.2 "Démonter la borne de chargement et la remiser (18, 19), page 106"), commencer par la remonter en sens inverse et rebrancher la station de base au réseau électrique. Si de l'électrolyte s'est échappé dans le compartiment à batterie : faire réparer l'appareil par un service de maintenance AL-KO ! Si la batterie a été démontée de l'appareil : en cas de contact des yeux ou des mains avec de l'électrolyte s'étant échappée, les rincer immédiatement à l'eau. Consulter au plus vite un médecin.
2.9 Description des fonctions
Déplacement sur la surface de la pelouse
L'appareil se déplace librement dans une zone de tonte délimitée par un câble périphérique.
L'orientation de l'appareil s'effectue par des capteurs qui reconnaissent le champ électromagnétique du câble périphérique.
Si l'appareil se heurte à un obstacle, il s'arrête et continue sa course dans une autre direction. Si l'appareil parvient dans une situation dans laquelle le fonctionnement n'est pas possible, ceci est indiqué par un message à l'écran.
Quel que soit le fonctionnement, cela n'est pas possible, ceci est indiqué par un message à l'écran.
Si l'appareil détecte de l'humidité alors que le capteur de pluie est actif, il rejoint automatiquement la station de base.
Mode tonte et mode charge
Les phases de tonte alternent constamment avec les phases de charge. Si pendant la tonte, la charge de la batterie baisse jusqu'à une certaine valeur (affichage : 0 %), l'appareil rejoint la station de base le long du câble périphérique.
Des programmes de tonte sont préconfigurés et peuvent être réglés sur l'appareil ou dans l'appli.
À chaque démarrage du moteur de tonte, son sens de rotation change, ce qui double la durée de vie des lames de coupe.
2.10 Module radio WiFi et appli AL-KO inTOUCH Smart Garden
Le robot de tonte est équipé d'un module radio WLAN. Il permet la commande, le réglage et la surveillance conviviaux par appli à partir d'un appareil mobile (smartphone, tablette).
REMARQUE : L'appareil mobile utilisé a besoin d'une liaison Internet pour l'utilisation de l'appli AL-KO inTOUCH Smart Garden.
REMARQUE : Afin que le logiciel du robot de tonte soit toujours le plus récent, le robot de tonte doit être connecté par réseau WLAN à l'Internet. L'appli AL-KO inTOUCH Smart Garden signale la disponibilité de nouvelles mises à jour logicielles pour le robot de tonte. Ces mises à jour sont téléchargées automatiquement.
Appli AL-KO inTOUCH Smart Garden
L'appli AL-KO inTOUCH Smart Garden est disponible pour les appareils Android dans le Google Play Store et pour les appareils iOS dans l'Apple App Store :
Scannez ce code QR pour savoir comment installer l'application AL-KO inTOUCH Smart Garden sur votre smartphone et obtenir plus d'informations sur votre appareil. Vous pouvez ainsi connecter votre appareil intelligent à Internet.
REMARQUE : Le robot de tonte se connecte uniquement à un WLAN de 2,4 GHz. Les réseaux WLAN de 5 GHz ne sont pas pris en charge.
En vue d'une connexion à l'appli AL-KO inTOUCH Smart Garden, le robot de tonte et le smartphone doivent être à portée d'un routeur WiFi avec une intensité de signal suffisante (recommandation : au moins 50 %).
- Démarrer l'appli AL-KO inTOUCH Smart Garden.
- Opération unique : Créer un compte utilisateur :
Effleurer « Connexion / Enregistrement » > « Enregistrer » - Entrer l'adresse e-mail et le mot de passe. Activer la case « Lu et approuvé... » Effleurer le bouton « Enregistrer »
- Se connecter à l'aide du compte utilisé créé auparavant.
- Démarrer l'assistant de connexion en effleurant la fonction « Ajouter un nouvel appareil »
- Suivre les autres instructions.
REMARQUE : Si le robot de tonte se déplace dans une zone du jardin représentant une mauvaise liaison WiFi ou sans aucune liaison, les réglages de l'application AL-KO inTOUCH Smart Garden ne sont exécutés que lorsque le robot de tonte se trouve à nouveau dans une zone ayant une bonne qualité de signal. Si le signal WiFi du routeur n'est pas suffisamment puissant dans tout le jardin, sa portée peut être élargie avec un répéteur en vente habituellement dans le commerce.
En présence d'interférences radio, un revendeur peut vous aider avec l'appli AL-KO inTOUCH Smart Garden installée. Le robot de tonte doit être partagé pour le revendeur via l'appli AL-KO inTOUCH Smart Garden.
Outre l'accès à distance à des robots de tonte connectés, l'appli AL-KO inTOUCH Smart Garden offre d'autres fonctions, par ex. l'interconnexion avec d'autres appareils AL-KO et des notifications de type Push en cas de défaillance.
3 SÉCURITÉ
Le présent appareil est exclusivement destiné à une utilisation domestique. Toute autre utilisation
ainsi que les modifications ou transformations non autorisées sont considérées comme une utilisation non conforme avec, pour conséquence, la nullité de la garantie de conformité et le rejet de toute responsabilité du constructeur en cas de dommages causés à l'utilisateur ou à des tiers.
Voici les limites d'utilisation de l'appareil : voir caractéristiques techniques.
3.2 Éventuelles utilisations erronées
Cet appareil n'est pas conçu pour une utilisation dans les aires publiques, les parcs, les centres sportifs ou pour les activités agricoles et forestières.
3.3 Dispositifs de sécurité et de protection
AVERTISSEMENT ! Risque de blessures. Des dispositifs de sécurité et de protection défectueux et hors service risquent d'entraîner des blessures graves.
- Faites réparer des dispositifs de sécurité et de protection défectueux. Ne mettez jamais les dispositifs de sécurité et de protection hors service.
3.3.1 Entrées codes PIN et PUK
L'appareil peut uniquement être démarré par l'entrée d'un code PIN (numéro d'identification personnel). Ceci empêche une mise en marche par des personnes non autorisées. Le PIN par défaut est 0000. Un changement de PIN est possible, voir chapitre 5.2 "Effectuer les réglages de base", page 94.
Si le code PIN est entré 3 fois incorrectement, la saisie du code PUK (Personal Unlocking Key, en français code de déblocage personnel) est nécessaire. Si celui-ci est également entré incorrectement, il faut attendre 24 heures jusqu'à l'entrée suivante.
Conservez les codes PIN et PUK hors de portée de toutes personnes non autorisées.
3.3.2 Capteurs
L'appareil est équipé de plusieurs capteurs de sécurité. Après avoir été mis hors service par un capteur de sécurité, il ne redémarre pas automatiquement. Le message d'erreur est affiché à l'écran et il doit être acquitté. Il faut éliminer le motif de déclenchement du capteur.
Capteur de levage
Si l'appareil est soulevé pendant le fonctionnement, l'entraînement est éteint et les lames de coupe sont arrêtées.
Capteurs de choc pour la détection d'obstacle
L'appareil est équipé de capteurs, qui, en cas de contact avec un obstacle, font en sorte de modifier la trajectoire de l'appareil. En cas de choc avec un obstacle, la partie supérieure du boîtier se décale légèrement et le capteur de choc se déclenche.
Capteur d'inclinaison de la trajectoire/latérale
Si dans le sens de la marche, une pente ascendante ou descendante ou une position inclinée plus importante que le réglage de l'appareil est atteinte, l'appareil fait demi-tour ou modifie sa trajectoire.
Capteur de pluie
Selon le modèle, l'appareil est équipé d'un capteur de pluie qui, à l'état activé, interrompt le processus de tonte en cas de pluie et assure que l'appareil rejoigne la station de base (voir caractéristiques techniques).
Capteur de gel
L'appareil est équipé d'un capteur de gel qui, en cas de basses températures, émet une alerte sur l'appareil ou une notification de type Push dans l'application AL-KO inTOUCH Smart Garden (voir caractéristiques techniques). La température pour la notification est configurable.
Émissions électromagnétiques
L'appareil peut fonctionner de manière fiable à proximité immédiate d'autres robots de tonte (mesure d'espacement 0,5 m).
Le signal utilisé dans le câble périphérique correspond au standard défini par la Fédération européenne des fabricants d'appareils de jardin (EGMF) en matière d'émissions électromagnétiques.
3.4 Consignes de sécurité
3.4.1 Opérateurs
- Les jeunes de moins de 16 ans, les personnes ayant des capacités physiques, sensorielles ou mentales diminuées ou ne possédant pas l'expérience ou le savoir-faire ainsi que les personnes n'ayant pas lu la notice d'utilisation ne sont pas autorisées à utiliser l'appareil. Respectez l'éventuelle réglementation de sécurité nationale sur l'âge minimum de l'opérateur.
L'appareil ne doit pas être utilisé sous l'emprise de l'alcool, de drogues ou de médicaments.
3.4.2 Équipement de protection individuel
Pour éviter les blessures, porter des vêtements et un équipement de protection conformes.
L'équipement de protection individuelle est composé de :
pantalon long et chaussures rigides. Pour la maintenance et l'entretien : gants de protection.
3.4.3 Sécurité des personnes et des animaux
En cas de zones accessibles publiquement, il convient de placer autour de la zone de tonte des avertissements dotés du contenu suivant :
ATTENTION! Tondeuse automatique en service! Ne pas s'approcher de l'appareil! Surveiller les enfants!
- Pendant le fonctionnement, assurez que des personnes, particulièrement des enfants, ainsi que des animaux ne seront pas à proximité de l'appareil ou sur celui-ci ni ne jouent pas avec l'appareil. Il est interdit de s'asseoir sur l'appareil et de passer la main dans la lame de coupe!
- Éloignez le corps et les vêtements de l'outil de coupe.
3.4.4 Sécurité de l'appareil
Avant le travail, assurez qu'aucun objet (par ex. des branches, des débris de verre, des pièces métalliques et des vêtements, des pierres, du mobilier de jardin, des ustensiles de jardin ou des jouets) ne se trouvent pas dans la zone de travail de l'appareil. Ceux-ci peuvent endommager les lames de coupe de l'appareil ou être endommagés par l'appareil. Utilisez l'appareil uniquement dans les conditions suivantes :
L'appareil n'est pas encrassé. L'appareil ne présente aucun dommage ni usure. Tous les éléments de commande fonctionnent. La station de base et le bloc d'alimentation ainsi que leurs câbles d'alimentation sont intacts et ils fonctionnent.
- Remplacez toujours les pièces défectueuses par des pièces de rechange d'origine du fabricant. Faites réparer l'appareil s'il a été endommagé. L'utilisateur de l'appareil est responsable en cas d'accidents de l'appareil avec d'autres personnes ou de dégâts liés à leurs biens.
3.4.5 Sécurité électrique
N'utilisez jamais l'appareil si en même temps, un arroseur est en service sur la surface de tonte. Ne projetez pas d'eau sur l'appareil. Ne pas ouvrir l'appareil.
4 MONTAGE
4.1 Déballage de l'appareil
- Ouvrir l'emballage avec précaution.
- Retirer avec précaution tous les composants de l'emballage et vérifier l'absence de dommages survenus durant le transport. Remarque : en cas d'avaries survenues durant le transport, veuillez le signaler immédiatement à votre revendeur spécialisé ou concessionnaire AL-KO.
- Contrôler le contenu de la livraison, voir chapitre 2.1 "Contenu de la livraison (01)", page 85.
Si vous réexpédiez l'appareil, conservez l'emballage original et les papiers d'accompagnement. Ceux-ci sont également nécessaires pour le retour de l'appareil.
4.2 Planifier les zones de tonte (05)
Emplacement de la station de base (05/1)
Chemin le plus court possible vers la plus grande surface de tonte. Sol plat - Protégé contre le rayonnement direct du soleil et les fortes intempéries. Possibilités de branchement pour l'alimentation électrique. Accessibilité libre pour le robot de toute part.
Pose du câble périphérique (05)
Le câble périphérique doit être posé en une boucle ininterrompue dans le sens des aiguilles d'une montre.
Un corridor est une zone étroite dans la surface de pelouse, qui peut servir à relier deux zones de tonte.
Surface principale et surface(s) secondaire(s) (05)
Surface principale (05/HF) : est la surface de pelouse dans laquelle la station de base se trouve et qui peut être tondue automatiquement sur toute la surface par l'appareil. Surface secondaire (05/NF) : si une surface de pelouse à laquelle l'appareil ne peut pas accéder à partir de la surface principale, porter alors l'appareil le cas échéant à la main sur la surface secondaire. Les surfaces secondaires peuvent être tondues en fonctionnement manuel.
La surface principale comme la seconde sont cependant délimitées par le même câble périphérique ininterrompu.
Position des points de départ (05/X0 - 05/X3)
L'appareil se déplace à l'heure de tonte déterminée le long du câble périphérique jusqu'au point de départ déterminé, où il commence à tondre.
Des points de départ vous permettent de définir quelques zones de la surface de tonte qui doivent être tondues de manière accrue.
4.3 Préparer les zones de tonte
- Vérifier si la surface de pelouse est plus grande que la puissance surfacique de l'appareil. En cas de surface de pelouse trop grande, on obtient une pelouse tondue de manière irrégulière. Le cas échéant, réduire la surface de pelouse à tondre.
- Avant le montage de la station de base et du câble périphérique ainsi que la mise en service de l'appareil : tondre la surface de pelouse avec une tondeuse à basse hauteur de coupe.
- Supprimer les obstacles sur la surface de pelouse ou les délimiter avec le câble périphérique (voir chapitre 4.5.3 "Délimiter les obstacles", page 92) :
- Obstacles plats sur lesquels l'appareil roule et qui peuvent endommager les lames de coupe (par ex. pierres plates, passages de la surface de pelouse à la terrasse ou allées, plaques, bordures, etc.). Trous et bosses dans la surface de pelouse (par ex. taupinières, trous de fouissement, pommes de pin, fruits tombés, etc.).
Pentes montantes ou descendantes abruptes de valeurs supérieures aux valeurs indiquées dans les données techniques. Points d'eau (par ex. étangs, ruisseaux, piscines, etc.) et leur délimitation par rapport à la surface de pelouse. Buissons et haies pouvant devenir plus larges.
4.4 Mise en place de la station de base (07/a, 17)
- Placer la station de base (05/1) perpendiculairement à la position prévue du câble périphérique et de la manière suivante :
À plein-pied (à contrôler avec un niveau à bulle). Entrée et sortie droites et planes. Non cintré excessivement (en cas de vissage des vis de terre, la borne de chargement ne doit pas se couder ni s'incliner).
- Fixer la station de base (07/2) au sol avec des vis de terre (07/1).
La station de base peut également être placée en dehors de la surface de pelouse (17). Pour ce faire, le câble périphérique doit être posé comme indiqué dans le graphique.
4.5 Installer le câble périphérique
REMARQUE : Selon le modèle, si le câble périphérique compris dans la livraison est trop court, vous pouvez acheter un câble de rallonge auprès de votre revendeur spécialisé ou concessionnaire AL-KO.
4.5.1 Raccordement du câble périphérique à la station de base (07/b)
- Retirer le câble périphérique (07/4) de l'emballage.
- Retirer le capot du puits à câbles (07/3) sur la connexion (07/A).
- Dénuder l'extrémité du câble périphérique (07/6) et l'introduire dans la borne (07/7).
- Fermer la borne.
- Guider le câble périphérique à travers la décharge de traction (07/5) avec une réserve de câble hors du puits à câbles.
REMARQUE : La réserve de câble permet de réaliser aussi encore des petites corrections ultérieurement sur le guidage du câble.
- Mettre en place le capot du puits à câbles.
4.5.2 Pose du câble périphérique (05)
Le câble périphérique peut aussi bien être posé sur la pelouse qu'à 10 cm sous le gazon. La pose sous le gazon peut être réalisée par le revendeur spécialisé.
Les deux variantes peuvent être combinées l'une avec l'autre.
ATTENTION ! Danger d'endommagement du câble périphérique. Si le câble périphérique est endommagé ou sectionné, la transmission des signaux de commande vers l'appareil n'est plus possible. Dans ce cas, il faut réparer ou remplacer le câble périphérique. Les câbles périphériques sont disponibles chez AL-KO.
Posez le câble périphérique toujours directement sur le sol. Si nécessaire, le fixer avec un piquet de jardin supplémentaire. - Protégez le câble périphérique contre les détériorations lors de la pose et lors du fonctionnement. Ne creusez pas et ne verticoupez pas à proximité du câble périphérique.
- Fixer le câble périphérique à espaces réguliers à l'aide de piquets de jardin ou le poser de manière enterrée (à 10 cm de profondeur max.).
- Poser le câble périphérique autour des obstacles : voir chapitre 4.5.3 "Délimiter les obstacles", page 92.
- Établir des corridors entre les différentes surfaces de tonte : voir chapitre 4.5.4 "Délimiter des corridors (05/h)", page 93.
- Délimiter par rapport aux grandes pentes ascendantes ou descendantes : voir chapitre 4.5.5 "Délimiter les pentes (15)", page 93.
- Établir des réserves de câble : voir chapitre 4.5.6 "Établir des réserves de câble (11)", page 93.
- Avec la pose complète, raccorder le câble périphérique au branchement (07/B) de la station de base : voir chapitre 4.5.1 "Raccordement du câble périphérique à la station de base (07/b)", page 92.
4.5.3 Délimiter les obstacles
Selon l'environnement de la zone de travail, le câble périphérique doit être posé à des écarts différents des obstacles. Pour calculer l'écart correct, utilisez la règle détachable de l'emballage.
REMARQUE : Les délimitations sont seulement nécessaires si elles ne peuvent pas être reconnues par les capteurs de choc de l'appareil. Éviter trop de délimitations ou celles superflues. Les contreforts de moins de 6 cm doivent être délimités, car ils risquent de provoquer des endommagements de l'appareil.
Écart par rapport aux murs, aux clôtures, aux parterres : 20 cm min. (05)
L'appareil se déplace avec un décalage vers l'extérieur de 20 cm le long du câble périphérique. Pour cette raison, poser le câble périphérique par rapport aux murs, aux clôtures, aux parterres etc. avec un écart d'au moins 20 cm.
Écarts par rapport aux bordures de terrasse et aux allées pavées (09)
Lorsque la bordure de terrasse ou d'allée est plus haute que la surface de pelouse, il faut respecter un écart d'au moins 20 cm. Si la bordure de terrasse ou d'allée est à la même hauteur que la surface de pelouse, le câble peut être posé exactement sur la bordure.
Écart des obstacles par rapport au câble périphérique (05)
Si les câbles périphériques sont posés regroupés exactement en partant de l'obstacle ou vers celui-ci, c'est-à-dire à un écart de 0 cm, l'appareil roule sur le câble périphérique. Ce faisant, ne pas croiser les câbles périphériques (06/c), mais les poser en parallèle (05/e).
Pose du câble périphérique autour des angles (05, 10)
Dans le cas des angles allant vers l'intérieur (10/a) : Poser le câble périphérique en diagonale, afin d'éviter un empêtrement de l'appareil dans l'angle. En présence d'angles extérieurs présentant des obstacles (10/b) : Poser le câble périphérique en pointe, afin d'éviter une collision de l'appareil avec l'angle. En présence d'angles extérieurs sans obstacles (05/j) : Poser le câble périphérique en angle à 90°.
4.5.4 Délimiter des corridors (05/h)
Les écarts suivants doivent être respectés dans le corridor :
Largeur globale : au moins 60 cm. Écart du câble périphérique par rapport au bord : 20 cm.
Écart entre les câbles périphériques : au moins 20 cm.
4.5.5 Délimiter les pentes (15)
Les pentes supérieures aux valeurs indiquées dans les données techniques doivent être délimitées avec le câble périphérique (45 % = 45 cm de pente par 1 m à l'horizontal) (voir caractéristiques techniques).
Le câble périphérique ne doit pas être posé sur un versant incliné à plus de 20 %. Afin d'éviter des problèmes lors d'un demi-tour, il est impératif de respecter un écart de 50 cm jusqu'à une déclivité de 20 %. Si la pente au niveau d'un bord extérieur de la zone de travail est supérieure à 20 % à un endroit, le câble périphérique doit être posé à une distance de 20 cm sur terrain plat avant l'amorce de la pente.
4.5.6 Établir des réserves de câble (11)
Pour pouvoir déplacer la station même après l'agencement de la zone de tonte ou pour pouvoir élargir celle-ci, il convient de prévoir des réserves de câbles à des intervalles réguliers du câble périphérique.
Le nombre de réserves de câble peut varier selon l'appréciation de chacun.
REMARQUE : Ne pas créer de boucles ouvertes pour les réserves de câbles.
- Guider le câble périphérique autour du piquet de jardin actuel (11/1), puis en le faisant retourner vers le piquet de jardin précédent (11/3).
- Guider ensuite le câble périphérique à nouveau vers le piquet de jardin actuel. Une boucle se crée. Les câbles doivent être posés étroitement les uns à côté des autres.
- Le cas échéant, fixer au sol la boucle en utilisant un piquet de jardin supplémentaire (11/2) au milieu.
4.5.7 Erreurs typiques lors de la pose de câble (06)
- Les réserves de câble périphérique ne sont pas posées en une boucle oblongue régulière (06/a). Le câble périphérique n'est pas posé de manière ajustée autour des angles (06/b). Le câble périphérique est croisé et/ou non posé dans le sens des aiguilles d'une montre (06/c). Le câble périphérique est posé de manière trop imprécise, de sorte que les zones de
bord de la surface de pelouse ne peuvent pas être tondues (06/d).
Lors du guidage à partir du bord vers un obstacle et de retour vers celui-ci, le câble périphérique n'est pas posé en position couchée directement juxtaposée à l'intérieur de la surface de pelouse (06/e). Les points de départ sont définis trop loin de la station de base (06/f). Le câble périphérique est posé au-delà de la bordure de la surface de pelouse (06/g). - À la pose du câble périphérique, celui-ci est installé à 20 cm au-dessous de l'écart minimal pour les corridors (06/h). Le câble périphérique est posé trop près, c'est-à-dire avec un écart inférieur à 20 cm, par rapport aux obstacles infranchissables (06/i).
4.6 Brancher la station de base à l'alimentation électrique (08)
- Placer le bloc d'alimentation (08/1) dans un endroit sec et protégé contre le rayonnement direct du soleil à proximité suffisante de la station de base (08/2).
- Visser à fond le câble (08/3) au bloc d'alimentation.
- Brancher la fiche d'alimentation (08/4) du bloc dans une prise à l'abri de la pluie (08/5).
REMARQUE : Nous recommandons de brancher le bloc d'alimentation au réseau électrique via un disjoncteur de protection FI avec un courant de fuite nominal < 30 mA.
4.7 Contrôler les connexions à la station de base (08)
- Contrôler si la LED est allumée sur la face avant de la borne de charge (13/1). Dans le cas contraire :
Débrancher la fiche secteur. - Contrôler l'assise correcte de toutes les jonctions de branchement de l'alimentation électrique et du câble périphérique ou l'absence de détériorations.
Affichage d'état LED
LED États de service
Jaune
S'allume si l'alimentation électrique est intacte.
4.8 Installer le kit Quick Homing
Scannez ce code QR pour savoir comment installer le kit Quick Homing. Voir également la notice de montage 443565 « Kit Quick Homing, installation ».
5 MISE EN SERVICE
Ce chapitre décrit les actions et les réglages qui sont nécessaires pour mettre l'appareil en service pour la première fois. Pour tous les autres réglages, voir chapitre 7 "Réglages", page 96.
5.1 Charger la batterie (12)
En mode de fonctionnement normal, la batterie de l'appareil est rechargée régulièrement de manière automatique.
REMARQUE : Charger entièrement la batterie avant la première utilisation. La batterie peut être rechargée à partir de n'importe quel niveau de charge. Le chargement peut être interrompu sans endommager la batterie. La batterie peut uniquement être chargée lorsque l'appareil est allumé.
- Poser l'appareil (12/1) dans la station de base (12/3) de sorte que les surfaces de contact de l'appareil touchent les contacts de charge de la station de base.
- Allumer l'appareil avec
- L'écran sur l'appareil affiche "Batterie en charge". Sinon, voir chapitre 10 "Aide en cas de pannes", page 101.
5.2 Effectuer les réglages de base
- Ouvrir le capot de protection.
- Allumer l'appareil : le firmware, le code et le modèle s'affichent.
- Dans le menu de sélection de la langue, sélectionner la langue à l'aide de ▲ et de ▼, puis valider avec OK.
- Dans le menu Se connecter > Saisir code PIN, saisir le code PIN prédéfini 0000. Pour ce faire, sélectionner le chiffre 0 successivement à l'aide de ▲, puis les valider respectivement à l'aide de ▼. Après l'entrée du code PIN, l'accès est libre.
- Dans le menu Modifier le code PIN :
Sous Saisir le nouveau code PIN, saisir un nouveau code PIN à quatre caractères de votre choix. Pour ce faire, sélectionner l'un après l'autre un chiffre avec ▲/▼, puis les valider respectivement avec OK. Sous Répéter le nouveau code PIN, saisir une nouvelle fois le nouveau code PIN. Lorsque les deux saisies sont identiques, « Modification code PIN OK » s'affiche. 6. Dans le menu Saisir la date, saisir la date actuelle (format : JJ.MM.20AA). Pour ce faire, sélectionner l'un après l'autre un chiffre avec ▲/▼, puis les valider respectivement avec OK. 7. Dans le menu Saisir l'heure > Format 24 h, saisir l'heure actuelle (format : HH:MM). Pour ce faire, sélectionner l'un après l'autre un chiffre avec ▲/▼, puis les valider respectivement avec OK.
Les réglages de base sont terminés. L'état « Non étalonné. Appuyer sur la touche START » s'affiche.
5.3 Régler la hauteur de coupe (14)
La hauteur de coupe est réglable manuellement progressivement de 25 à 55 mm.
REMARQUE : Une hauteur de coupe de 55 mm est recommandée pour la course d'étalonnage (voir chapitre 5.4 « Effectuer une course d'étalonnage automatique », page 95) ainsi que pour la programmation des points de départ (voir chapitre 7.5.2 « Régler les points de départ », page 97).
- Ouvrir le capot (14/1).
- Régler la hauteur de coupe (la hauteur de coupe actuelle est indiquée en millimètres dans la fenêtre d'inspection (14/3)) :
Augmenter la hauteur de coupe (c.-à-d. la hauteur de pelouse) : tourner le bouton tournant (14/2) dans le sens des aiguilles d'une montre (14/+). Réduire la hauteur de coupe (c.-à-d. la hauteur de pelouse) : tourner le bouton tournant (14/2) dans le sens inverse des aiguilles d'une montre (14/-).
- Fermer le capot.
5.4 Effectuer une course d'étalonnage automatique
REMARQUE : Préalablement à la mise en service, exécutez une course d'étalonnage (voir chapitre 5.4 "Effectuer une course d'étalonnage automatique", page 95) ou l'apprentissage des points de départ (voir chapitre 7.5.2 "Régler les points de départ", page 97).
Mettre l'appareil en position initiale (13).
- À l'intérieur de la surface de tonte, mettre l'appareil sur la position initiale :
au moins 1 m à gauche et 1 m devant la station de base, orienté avec la face avant vers le câble périphérique.
Démarrer la course d'étalonnage.
- Vérifier qu'aucun obstacle ne se trouve dans la zone de mouvement prévue de l'appareil. L'appareil doit pouvoir rouler sur le câble périphérique avec les deux roues avant en même temps. Éliminer d'éventuels obstacles ou poser temporairement les câbles vers l'intérieur (au moins 35 cm nécessaire).
- Démarrer l'appareil avec l'écran. Le message suivant s'affiche :
! Avertissement ! L'entraînement démarre. Étalonnage, Phase [1]
Pendant la course d'étalonnage :
Afin de calculer l'intensité du signal dans le câble périphérique, l'appareil se déplace tout d'abord deux fois de manière droite sur le câble périphérique, pour rejoindre ensuite la station de base et s'y arrêter.
À l'écran s'affiche le message "Étalonnage terminé. La batterie est chargée."
REMARQUE : L'appareil doit s'arrêter à son entrée dans la station de base. Si à l'entrée dans la station de base, l'appareil ne touche pas les contacts, il continue de rouler sur le câble périphérique. Lorsque l'appareil roule à travers la station de base, l'opération d'étalonnage a échoué. Dans ce cas, il faut mieux aligner la station de base et répéter l'opération d'étalonnage.
Après la course d'étalonnage :
La durée de tonte actuelle pré-réglée s'affiche.
Pour tous les autres réglages, voir chapitre 7 "Réglages", page 96.
Robolinho
REMARQUE : Afin d'assurer un fonctionnement correct et de réduire les messages d'erreur, mesurer la longueur de boucle avec la fonction « Programmation des points d'entrée ».
6 UTILISATION
6.1 Démarrer manuellement l'appareil
- Allumer l'appareil avec . Pour une tonte imprévue : voir chapitre 7.7 "Tonte des bordures en cas de démarrage manuel", page 99.
- Démarrer manuellement l'appareil avec
6.2 Interrompre le mode tonte
Enfoncer la station de base (12/4) ou sur l'appareil.
L'appareil rejoint automatiquement la station de base. Il efface le plan de tonte de la journée actuelle et il redémarre le jour suivant à l'heure réglée.
Enfoncer l'appareil. Le mode tonte est interrompu pendant une demi-heure. Enfoncer l'appareil. L'appareil s'éteint.
REMARQUE : Dans les situations dangereuses, l'appareil peut être arrêté avec la touche STOP (12/2).
6.3 Tondre la surface secondaire (05/NF)
- Soulever l'appareil et le poser à la main sur la surface secondaire.
- Allumer l'appareil avec 3. Accéder au menu principal avec
- Réglages
- dre la surface secondaire
- Sélectionner le temps de tonte avec
- Démarrer manuellement l'appareil avec
Selon le réglage : L'appareil tond pendant le temps réglé et il s'arrête ensuite, ou il tond jusqu'à ce que la batterie soit vide.
Après la tonte de la surface secondaire, remettre l'appareil à la main dans la station de base.
7 RÉGLAGES
7.1 Accéder au réglage - Généralités
1. Accéder au menu principal avec. Remarque : L'astérisque * devant l'élément du menu indique qu'il est sélectionné actuellement. 2. [Réglages] 3. Avec , sélectionner un élément de menu souhaité et valider avec. 4. Effectuer les réglages. Remarque : Les éléments de menu sont décrits aux sections ci-après. 5. Avec, revenir au menu principal.
REMARQUE : Autres éléments de menu : voir chapitre 5.2 "Effectuer les réglages de base", page 94.
7.2 Activer/désactiver les sons des touches
- Son des touches
- Activer/désactiver les sons des touches :
ou activer : Activer les sons des touches. ou désactiver : Désactiver les sons des touches.
7.3 Activer/désactiver le mode Éco
Au mode Éco, l'appareil passe au mode économique en énergie. Ceci réduit la consommation en énergie et les émissions de bruit.
REMARQUE : Déconseillé et/ou éventuellement impossible en cas d'herbe haute et dense ainsi qu'en cas de gazon épais.
- Mode Éco
- Activer/désactiver le mode Éco :
Activer : Activer le mode Éco. Désactiver : Désactiver le mode Éco.
7.4 Réglage du capteur de pluie
REMARQUE : Une tonte effectuée lorsque l'herbe est sèche réduit les saletés. En activant le capteur de pluie et en réglant une temporisation, il est possible d'empêcher que l'appareil tonde alors que l'herbe est mouillée.
Si le capteur de pluie est activé, l'appareil rejoint la station de base lorsqu'il commence à pleuvoir. Il y reste jusqu'à ce que le capteur de pluie soit séché. Il attend encore le temps réglé comme temporisation avant de poursuivre le mode tonte. La sensibilité du capteur de pluie est réglable.
- Capteur de pluie
- Activer/désactiver le capteur de pluie :
Activer : Activer le capteur de pluie. Désactiver : Désactiver le capteur de pluie.
- Réglage de la temporisation du capteur de pluie :
Temporisation capteur pluie : xx heures xx minutes. Sélectionner la temporisation souhaitée à l'aide de ▲ et ▼, puis valider avec OK.
- Réglage de la sensibilité du capteur de pluie :
ou sensible à la pluie. Sélectionner la sensibilité souhaitée à l'aide de ▲ et de ▼, puis valider avec OK.
7.5 Régler le programme de tonte
7.5.1 Régler le programme de tonte - Généralités
1. Accéder au menu principal avec OK. 2. Sélectionner Programmes. 3. Avec ▲ et ▼, sélectionner un élément de menu et valider avec OK. 4. Effectuer les réglages. Remarque : Les éléments de menu sont décrits aux sections ci-après.
7.5.2 Régler les points de départ
Apprentissage des points de départ
- Mettre l'appareil dans la station de base.
- Allumer l'appareil avec ON. 3. Accéder au menu principal avec OK.
- Sélectionner Programmes.
- Sélectionner Points d'entrée.
- Sélectionner Apprentissage des points de départ.
- Sélectionner Démarrer une course d'apprentissage des points de départ.
ou Démarrer. L'appareil roule le long du câble périphérique. Arrêter lorsque l'appareil est arrivé au point de départ souhaité. Le point de départ est enregistré.
- Définition du point de départ 1 : lorsqu'aucun point de départ n'a été déterminé lors de la course d'étude. Si aucun point de départ n'a été déterminé ici, les points de départ sont déterminés automatiquement.
- Point de départ x : XX m, lorsque le dernier point de départ a été atteint.
Déterminer manuellement des points de départ (05)
Le premier point de départ (05/X0) est préréglé et se trouve à 1 m à droite de la station de base. Après ce point, il est possible de programmer d'autres points de départ (voir caractéristiques techniques).
En déterminant les points de départ, il convient de veiller à :
Ne pas définir les points de départ trop loin de la station de base et/ou trop près les uns des autres (06/f). Utiliser uniquement autant de points de départ que nécessaire.
- Points d'entrée
- Point X1 à [020m] - Sélectionner l'un après l'autre un chiffre avec ou valider respectivement avec .
- Point X2 à [075m] - Sélectionner l'un après l'autre un chiffre avec ou et valider respectivement avec
- Si nécessaire, définir d'autres points de départ.
- Avec, revenir au menu principal.
7.5.3 Régler les temps de tonte
REMARQUE : Entre la programmation des temps de tonte et le démarrage de la tonte doivent s'écouler au moins 30 min. Si ce n'est pas le cas, l'appareil ne redémarre pas avant 30 min après le dernier actionnement d'une touche.
Les jours et les heures auxquels l'appareil doit tondre sont réglés à l'élément de menu Programme hebdomadaire. Le cas échéant, adaptez ces réglages à la taille de votre jardin. Si au bout d'environ une semaine, des zones non tondues sont encore visibles, augmentez les temps de tonte.
- Programme hebdomadaire
Tous les jours [X] : L'appareil tond chaque jour aux heures indiquées. Si « Tous les jours [ ] » est affiché, l'appareil tond alors uniquement les jours de la semaine définis. Lundi [x]...Dimanche [X] : L'appareil tond le jour réglé de la semaine aux heures indiquées. Si par ex. Lundi [] est affiché, l'appareil ne tond pas ce jour-là. Modifier : Activer [X] ou désactiver [ ] le jour respectif, régler les temps, le type de tonte et les points de départ.
- Réaliser les réglages pour tous les jours ou pour la journée respective :
p.ex. [M] 07:00-10:00 [?] : Tonte normale [M] de 07h00 à 10h00 avec point de départ 0a9 [?] variant automatiquement.
p.ex. [R] 16:00-18:00 [1] : L'appareil démarre la tonte des bordures [R] à 16h00 et il roule le long de la totalité du câble périphérique. Ensuite commence la tonte de surfaces au point de départ 1 [1]. À 18h00 et/ou dès que la batterie est déchargée, l'appareil rejoint la station de base. Modifier : modifier le réglage sélectionné. Suivant : Valider le réglage modifié et passer au réglage suivant.
- Enregistrer : Enregistrer tous les réglages de l'objet de menu.
7.5.4 Mode Passage
Le mode Passage assure un meilleur résultat de tonte dans les passages étroits.
- Définir le point de départ dans le passage étroit (voir la section « Régler les points de départ »).
- Démarrer à partir du point de départ défini au mode Passage (voir la section « Régler le programme de tonte »). p.ex. [P] 16:00-18:00 [3] : L'appareil démarre à 16 h 00 avec le mode Passage [P] et il commence la tonte au point de départ 3 [3]. À 18 h 00 et/ou dès que la batterie est déchargée, l'appareil rejoint la station de base.
7.6 inTOUCH
Une connexion existante vers une passerelle peut être coupée. L'appareil est ainsi disponible pendant 30 minutes pour un nouvel établissement de la connexion.
REMARQUE : Afin d'établir ultérieurement une connexion, il faut commencer par couper de nouveau la connexion même si l'appareil n'était pas connecté auparavant avec une passerelle.
- inTOUCH 2. Couper la connexion. L'appareil indique : Terminé.
- Valider avec et retourner au menu.
7.7 Tonte des bordures en cas de démarrage manuel
Pour le démarrage manuel, vous pouvez régler ici que l'appareil commence par tondre les bordures.
Effectuer la tonte des bordures aux heures de tonte programmées : voir chapitre 7.5.3 "Régler les temps de tonte", page 98.
- Tondre les bordures
- Cas de démarrage manuel
7.8 Régler la tonte des surfaces secondaires
- Tondre la surface secondaire
- Régler les temps de tonte :
Inactif :
La tonte des surfaces secondaires est désactivée.
Actif :
L'appareil tond jusqu'à ce que la batterie soit épuisée.
Temps de tonte en min
L'appareil tond la surface secondaire pour le temps réglé. Les temps de tonte suivants sont réglables :
30/60/90/120/jusqu'à batterie vide.
7.9 Réglage du contraste de l'écran
Si l'écran est mal lisible, par exemple à cause des rayons du soleil, l'affichage peut être amélioré en modifiant le contraste de l'écran.
- Contraste de l'écran
- Avec , augmenter/réduire le contraste de l'écran et valider avec
7.10 Protection du réglage
Lorsque la protection du réglage est désactivée, il faut saisir le code PIN uniquement à l'acquittement des défauts importants pour la sécurité.
- Protection du réglage
- Activer/désactiver la protection du réglage :
ou Activer :
Activer la protection du réglage.
ou désactiver : -
Désactiver la protection du réglage.
7.11 Nouvel étalonnage
Si la position ou la longueur du câble périphérique ont été modifiées, ou si l'appareil ne trouve plus le câble périphérique, un nouvel étalonnage est nécessaire.
- Nouvel étalonnage
- Réinitialiser l'étalonnage ?
- Effectuer une course d'étalonnage : voir chapitre 5.4 "Effectuer une course d'étalonnage automatique", page 95.
7.12 Retour aux paramètres d'usine
Les paramètres d'usine de l'appareil peuvent être restaurés, par ex. avant une vente.
- Réglages d'usine. L'appareil indique : Restauration réussie des réglages.
Le menu Informations sert à l'affichage des données de l'appareil. Aucun réglage ne peut être effectué dans ce menu.
1. Accéder au menu principal avec 2. Informations 3. Avec , sélectionner l'élément de menu et valider avec
Remarque : Les éléments de menu sont décrits aux paragraphes ci-après.
- Avec , entrer au menu principal.
Entretien lames
Affiche dans combien d'heures de service un entretien des lames est nécessaire. Le compteur peut être réinitialisé manuellement. Faire effectuer l'entretien des lames par un revendeur spécialisé, un technicien ou un concessionnaire ALKO.
Réinitialiser le compteur pour l'entretien des lames :
- Confirmer
Matériel
Affiche des informations sur l'appareil, par ex. le type, l'année de fabrication, les heures de service, le numéro de série, le nombre des tontes, le temps de tonte total, le nombre des cycles de chargement, le temps de chargement total, la longueur de la boucle du câble périphérique.
Logiciel
Affiche la version logicielle.
REMARQUE : Veuillez à ce que le logiciel de la tondeuse robotisée Robolinho soit toujours actuel. Vérifiez régulièrement la version du micrologiciel et mettez-la à jour, le cas échéant. Le logiciel de mise à jour du Robolinho est disponible sur Internet à l'adresse suivante : www.al-ko.com/shop/de/robolinho-autoupdater
Infos sur le programme
Affiche les réglages actuels, par ex. le temps de tonte hebdomadaire total.
Pannes
Affiche les derniers messages de dérangement survenus avec leur date, leur heure et leur code d'erreur.
9 MAINTENANCE ET ENTRETIEN
ATTENTION ! Risque de blessures. Les parties de l'appareil à arêtes vives et mobiles peuvent provoquer des blessures.
Pour les travaux de maintenance, d'entretien et de nettoyage, portez toujours des gants de protection !
9.1 Nettoyage
ATTENTION ! Danger dû à l'eau. L'infiltration d'eau dans le robot de tonte et dans la station de base entraîne des détériorations sur les composants électriques.
N'arrosez pas le robot de tonte ni la station de base avec de l'eau.
Nettoyer le robot de tonte
ATTENTION ! Risque de blessures dû aux lames de coupe. Les lames de coupe sont très tranchantes, elles peuvent entraîner des coupures.
- Portez des gants de protection ! Veillez à ce que des parties du corps ne parviennent pas dans les lames de coupe.
Effectuer une fois par semaine :
- Éteindre l'appareil avec
- Essuyer la surface du boîtier avec une balayette, une brosse, un chiffon humide ou une éponge fine.
- Brosser le dessous de caisse, le plateau de coupe et les lames de coupe avec une brosse.
- Vérifier l'absence de détériorations sur les lames. Remplacer le cas échéant : voir chapitre 9.3 "Remplacer les lames de coupe", page 101.
Nettoyage de la station de base
- Retirer régulièrement les résidus d'herbe et les feuilles ou les autres corps étrangers de la station de base.
- Essuyer la surface de la station de base avec un chiffon humide ou une éponge fine.
9.2 Contrôle régulier
Contrôle général
- Vérifiez une fois par semaine l'absence de détériorations sur l'installation complète :
Appareil, station de base, câble périphérique, bloc d'alimentation
- Remplacer les pièces défectueuses par des pièces de rechange d'origine du fabricant et/ou les faire remplacer par le service de maintenance du fabricant.
Vérification du bon fonctionnement des roulettes
Effectuer une fois par semaine :
- Dégager soigneusement les zones autour des roues des résidus d'herbe et des saletés. Utiliser ici une balayette et un chiffon.
- Contrôler si les roulettes tournent librement et si elles sont maniables.
Remarque : Si les roues sont grippées ou non maniables, les faire remplacer par le service de maintenance du fabricant.
- Nettoyer les saletés à l'aide d'un chiffon puis graisser légèrement avec de la graisse de contact.
- Débrancher la fiche secteur.
- Pousser les contacts de charge dans la direction de la station de base puis relâcher. Les contacts de charge doivent à nouveau rebondir dans la position initiale.
Remarque : Si les contacts de recharge ne rebondissent pas, les faire remplacer par le service de maintenance du fabricant.
9.3 Remplacer les lames de coupe
ATTENTION ! Risque de blessures dû aux lames de coupe. Les lames de coupe sont très tranchantes, elles peuvent entraîner des coupures.
- Portez des gants de protection ! Veillez à ce que des parties du corps ne parviennent pas dans les lames de coupe.
ATTENTION ! Toute réparation inappropriée est susceptible d'endommager l'appareil. L'alignement des lames de coupe gauchies montées peut endommager le plateau de lames.
N'alignez pas les lames de coupe gauchies. - Remplacer les lames de coupe gauchies par des pièces de rechange originales du fabricant.
Les lames de coupe usées ou gauchies doivent être remplacées.
- Éteindre l'appareil avec
- Retourner l'appareil avec les lames de coupe tournées vers le haut.
- Dévisser les vis de fixation.
- Retirer les lames de coupe du logement.
- Nettoyer le logement des lames de coupe à l'aide d'une brosse souple. Remarque : Les lames de coupe sont affûtées sur l'ensemble de la longueur, c'est pourquoi elles peuvent également être montées
tournées de 180°, ce qui en double la durée de fonctionnement.
- Remplacer les lames de coupe :
Si les lames de coupe n'ont pas encore été tournées depuis le premier montage : Tourner les lames de coupe de 180° et avec le côté affûté tourné vers l'appareil, les remettre en place dans le logement de lame et serrer les vis de fixation à la main. Si les lames de coupe ont déjà été tournées une fois depuis le premier montage : Remettre les nouvelles lames de coupe en place dans le logement de lame avec le côté affûté tourné vers l'appareil et serrer les nouvelles vis de fixation à la main.
Remarque : Il est uniquement autorisé d'utiliser des pièces de rechange originales du fabricant.
En cas de saletés tenaces impossibles à éliminer à l'aide d'une brosse, il faut remplacer le plateau de lames, car un déséquilibre peut entraîner une formation accrue de bruits, une augmentation de l'usure et des dysfonctionnements.
En règle générale, il n'est pas nécessaire de remplacer les lames de brochage.
10 AIDE EN CAS DE PANNES
10.1 Corriger les défauts d'appareil et de manipulation
ATTENTION ! Risque de blessures. Les parties de l'appareil à arêtes vives et mobiles peuvent provoquer des blessures.
Pour les travaux de maintenance, d'entretien et de nettoyage, portez toujours des gants de protection ! REMARQUE : En cas de pannes ne figurant pas dans ce tableau ou ne pouvant pas être éliminées, contacter notre service après-vente compétent.
Panne Cause Remède
L'appareil ne démarre pas.
La batterie est vide. Charger l'appareil dans la station de base.
L'appareil s'enlise et s'enterre. Les roues continuent à tourner.
Les capteurs de choc ne se déclenchent pas.
Faire appel au service de maintenance du fabricant.
| Panne Cause Remède | |
| L'herbe est trop haute. | Augmenter la hauteur de coupe puis la dimi-nuer progressivement jusqu'à obtention de la hauteur souhaiétée.Tondre brièvement l'herbe avec une ton-deuse. |
| L'appareil s'accroche à une aspérité de la surface de pelouse. | Éliminer l'aspérité. |
| L'appareil tond à la mauvaise heures. |
| L'appareil est réglé à la mauvaise heures. | Régler l'heure. |
| La durée de tonte est réglée incor-rectement. | Régler les temps de tonte. |
| L'appareil perd les réglages de temps. | La batterie est défectueuse. Faire appel au ser-vice de maintenance du fabricant. |
| Le moteur s'immobilise pendant la tonte. |
| Surcharge du moteur. Éteindre l'appareil, le placer sur un sol plan ou une herbe basse et redémarrer. |
| La batterie est vide. Charger la batterie. |
| Les lames sont émoussées. Retourner les lames ou les replacer le cas échéant. |
| Le résultat de la tonte est irrégulier. |
| Le temps de tonte est trop court. Programmer des temps de tonte plus longs. |
| La zone de tonte est trop grande. Réduire la zone de tonte. |
| La hauteur de coupe est à un ni-veau trop bas. | Augmenter la hauteur de coupe puis la diminuencer progressivement jusqu'à obtention de la hauteur souhaiétée. |
| Les lames sont émoussées. Retourner les lames ou les replacer le cas échéant. |
| La durée d'utilisation de la batterie baisse considérablement. |
| La hauteur de coupe est à un ni-veau trop bas. | Augmenter la hauteur de coupe puis la diminuencer progressivement jusqu'à obtention de la hauteur souhaiétée.Laisser sécher l'herbe.Augmenter la hauteur de coupe au niveau supérieur. |
| L'herbe est trop haute ou trop hu-mide. |
| L'appareil vibre ou l'intensité sonore est trop élevé. |
| Charge déséquilibrée dans les lames de coupe ou dans l'entrainment des lames de coupe | Nettoyer le plateau de coupe.Faire appel au service de maintenance du fabricant. |
| Impossible de charger la batterie et/ou tension de batterie bassé |
| Les contacts de la station de base sont encrassés.
Les zones de contact sur l'appa-reil sont encrassées. | Nettoyer les contacts de charge et les zones de contact. |
| La station de base n'a pas de cou-rant. | Brancher la station de base à l'alimentation électrique. |
| L'appareil ne touche pas les contacts de charge. | Poser l'appareil sur la station de base et vé-rifier si les contacts de charge adhérent bien.
Faire appel au service de maintenance du fabricant. |
| La batterie a atteint sa durée de vie utile. | Faire appel au service de maintenance du fabri-cant. |
| L'équipement électronique de charge est défectueux. | Faire appel au service de maintenance du fabri-cant. |
10.2 Codes d'erreur et leur élimination
REMARQUE : En cas de pannes ne figurant pas dans ce tableau ou ne pouvant pas être éliminées, contacter notre service après-vente compétent.
| Code d'erreur Cause Remède | |
| CN001 : Tilt sensor | Le capteur d'inclinaison s'est déclenché :
■ Inclinaison max. dépas-sée
■ L'appareil a été porté
■ Pente trop abrupte | Poser l'appareil sur une surface plane et acquitter le défaut. |
| CN002 : Lift sensor | Le capteur de levage s'est déclenché :
■ La gaine de l'appareil a été déviée vers le haut par un obstacle ou une personne boulevant l'ap-pareil. | Retirer l'obstacle. |
| CN005 : Bumper de-fliected | L'appareil a roulé sur un ob-s-tacle et ne peut pas s'en dé-gager (par ex. collision在此之前 de la station de base). | ■ Poser l'appareil sur la zone de pe-louse libre et délimiterée.
■ Corriger la position du cable péri-phérique. |
| CN007 : No loop si-gnal | Aucun signal de boucleLe cable périhérique est défectueux.Le signal de boucle est trop faible. | Contrôler les LED sur la station de base.Contrôler l'alimentation électrique de la station de base. Débrancher et rebrancher le bloc d'alimentation.Contrôler l'absence de déteriorations sur le cable périhérique. Ré- parer le cable défectueux. |
| CN008 : Loop signal weak | Signal de boucle trop faibleCâble périhérique en- terré trop profondément | Contrôler les LED sur la station de base.Contrôler l'alimentation électrique de la station de base. Débrancher et rebrancher le bloc d'alimentation.Lever le cable périhérique à la hauteur prescrite, le fixer évientuel- lement directement sur l'herbe. |
| CN010 : Bad posi- tion | L'appareil est en dehors de la zone de pelouse délimitée.Le cable périhérique a été posé en croix. | Poser l'appareil sur la zone de pe- louse libre et délimitée.Corriger la position du cable péri- phérique autour des courbes et des obstacles. Supprimer le croisement de cables. |
| CN011 : Escaped ro- bot | L'appareil est en dehors de la zone de pelouse délimitée. | Corriger la position du cable périhériqueautour des courbes et des obsta- cles. |
| CN012 : Cal : no loopCN015 : Cal : out- side | Erreur pendant l'étalonnage : L'appareil ne peut pas trouver le cable périhérique. | Contrôler l'alimentation électrique de la station de base. Débrancher et rebrancher le bloc d'alimentation.Poser l'appareil sur la position d'éta- l'onnage prescrite, l'aligner exacte- ment à angle droit. L'appareil doit pouvoir rouler sur le cable périhérique. |
| CN017 : Cal : signal weak | Erreur pendant l'étalonnage : Signal de boucle trop faibleAucun signal de boucleLe cable périhérique est défectueux. | Poser l'appareil sur la position d'éta- l'onnage prescrite, l'aligner exacte- ment à angle droit.C Contrôler l'alimentation électrique de la station de base. Débrancher et rebrancher le bloc d'alimentation.C Contrôler l'absence de déteriora- tions sur le cable périhérique. |
| CN018 : Cal : colli- sion | Erreur pendant l'étalonnage : L'appareil s'est heures à un obstacle. | Retirer l'obstacle. |
| CN038 : Battery La batterie est vide : | |
| La boucle du cable péri-phérique est trop longue, trop d'ilots. | Corriger la position du cable périphérique. |
| Lors du chargement, pas de contact avec les contacts de charge | Nettoyer les contacts de charge.Poser l'appareil sur la station de base et vérifier si les contacts de charge adhérent bien.Faire vérifier et replacer les contacts de charge par le service de maintenance du fabricant. |
| Obstacles à proximité de la station de base | Retirer les obstacles. |
| L'appareil s'est enlisé. Poser l'appareil sur la zone de pelouse libre et délimitée. | |
| L'appareil ne trouve pas la station de base. | Contrôler l'absence de déteriorations sur le cable périphérique.Faire mesurer le cable périphérique par le service de maintenance du fabricant. |
| La batterie est usée. Faire remplanter la batterie par le service de maintenance du fabricant. | |
| L'équipement electro-nique de charge est dé-fectueux. | Faire contrôler l'équipement electro-nique de charge par le service de main-tenance du fabricant. |
| CN099 : Recov es-cape | La résolution automatique du défaut est impossible | Acquitter manuelles le message de dérangement.En cas de récidive : Faire examiner l'appareil par le service de main- nance du fabricant. |
| CN104 : Battery over heating | La batterie est surchauf-fée (plus de 60 °C). Au-cun déchargement n'est possible.Arrêt d'urgence via le dispositif électronique de surveillance | Mettre l'appareil hors service et laisser refroidir la batterie.Ne pasposer l'appareil sur la sta- tion de base. |
| CN110 : Blade motor over heating | Le moteur de tonte est sur-chauffé (plus de 80 °C). | Mettre l'appareil hors service et laisser refroidir.En cas de récidive : Faire examiner l'appareil par le service de main- nance du fabricant. |
| CN119 : R-Bumper de-flected | L'appareil a roulé sur un obs- tacle et ne peut pas s'en dé-gager. | Retirer l'obstacle. |
| CN120 : L-Bumper de-flected |
| CN128 : Recov Impos-sible | ■ L'appareil a roulé sur un obstacle et ne peut pas s'en dégager. | Retirer l'obstacle. |
| ■ L'appareil est en dehors de la zone de pelouse délimitée. | ■ Poser l'appareil sur la zone de pe-louse libre et délimitée.
■ Corriger la position du cable péri-phérique. |
| CN129 : Blocked WL Le | moteur de roue gauche est bloqué. | Retirer le blocage. |
| CN130 : Blocked WR Le | moteur de roue croite est bloqué. | Retirer le blocage. |
La description d'autres codes d'erreur est disponible sur la page d'accueil d'AL-KO.
11 TRANSPORT
Pour transporter l'appareil, veuillez procéder de la manière suivante :
- Arrête l'appareil avec la touche d'arrêt.
- Éteindre l'appareil avec
- Soulever l'appareil par les deux mains sur le boîtier :
Il est interdit de toucher les lames de coupe. - Les lames de coupe doivent toujours être orientées dans la direction opposée au corps.
12 STOCKAGE
12.1 Ranger le robot de toute
Pendant l'hiver ou lorsqu'il est mis hors service pendant une période prévue supérieure à 30 jours, il faut ranger l'appareil.
- Recharger complètement la batterie (Charger la batterie (08))
- Nettoyer soigneusement l'appareil (voir chapitre 9.1 "Nettoyage", page 100).
- Conserver l'appareil :
debout sur toutes ses roues - dans un endroit sec, verrouillable et à l'abri du gel hors de portée des enfants
12.2 Demonter la borne de chargement et la remiser (18, 19)
Démonter la borne de chargement et la remiser pendant l'hiver ou lorsqu'une non-utilisation de plus de 30 jours est prévue.
- Couper le bloc d'alimentation du secteur et le débrancher de la station de base.
- Démonter la borne de chargement :
- Dévisser les deux vis (18/1) et (18/2) de la borne de chargement (18/3). Enfoncer simultanément les deux touches (18/4, 19/1) pour déverrouiller la borne de chargement. Faire basculer la borne de chargement (19/a). Détacher les branchements électriques (19/2) et (19/3). Fermer (19/b) l'ouverture du socle (19/4) à l'aide du cache pour l'hiver (19/5), voir les caractéristiques techniques.
- Remiser la borne de chargement :
dans un endroit sec, verrouillable et à l'abri du gel, hors de portée des enfants
12.3 Hibernation du câble périphérique
Le câble périphérique peut demeurer dans le sol et il n'est pas nécessaire de le retirer.
13 ÉLIMINATION
Indications de la loi allemande sur les appareils électriques et électroniques
Les appareils électriques et électroniques ne doivent pas être jetés aux ordures ménagères, mais être triés avant leur mise au rebut !
- Les piles ou batteries usagées qui ne sont pas fixées à demeure dans l'appareil usagé doivent être retirées avant d'éliminer l'appareil ! Leur élimination est régie par la loi sur les piles.
- Les détenteurs et utilisateurs d'appareils électriques et électroniques sont légalement tenus de les rapporter après utilisation. L'utilisateur final porte seul la responsabilité de la suppression de ses données personnelles sur l'appareil usagé à éliminer !
Le symbole de la poubelle barrée signifie que les appareils électriques et électroniques usés ne doivent pas être jetés aux ordures ménagères. Les appareils électriques et électroniques peuvent être déposés gratuitement aux endroits suivants :
Points de collecte ou centres de tri publics (p. ex. déchetteries communales). Points de vente d'appareils électroniques (magasins ou en ligne) si le revendeur est obligé de reprendre l'appareil ou s'il le propose.
Ces déclarations ne s'appliquent qu'aux appareils installés et vendus dans les pays de l'Union européenne et soumis à la directive européenne 2012/19/UE. Dans les pays en dehors de l'Union européenne, des dispositions différentes peuvent être applicables en matière d'élimination des appareils électriques et électroniques.
Indications de la loi allemande sur les piles (BattG)
Les piles et batteries usagées ne doivent pas être jetées aux ordures ménagères, mais être triées avant leur mise au rebut !
Pour retirer en toute sécurité les piles et batteries de l'appareil électronique et pour toute information sur le type ou le système chimique, reportez-vous aux informations données dans le manuel d'utilisation et/ou de montage. - Les propriétaires et utilisateurs de piles et de batteries sont légalement tenus de les rapporter après utilisation. La reprise de ces produits est limitée à une quantité estimée normale pour un ménage.
Les piles usagées peuvent contenir des substances nocives ou des métaux lourds qui peuvent nuire à l'environnement et à la santé. Le retraitement des piles usagées et l'utilisation des res
sources qu'elles contiennent contribuent à la protection de ces deux ressources vitales.
Le symbole de la poubelle barrée signifie que les piles et les batteries ne doivent pas être jetées aux ordures ménagères.
En outre, s'il y a sous la poubelle les mentions Hg, Cd ou Pb, cela signifie que :
Hg : la batterie contient plus de 0,0005 % de mercure. Cd : la batterie contient plus de 0,002 % de cadmium. Pb : la batterie contient plus de 0,004 % de plomb.
Les batteries et les piles peuvent être déposées gratuitement aux endroits suivants :
Points de collecte ou centres de tri publics (p. ex. déchetteries communales). Points de vente de piles et de batteries. Points de reprise du réseau national de récupération des piles usagées des appareils. Point de reprise du fabricant (s'il n'est pas membre du réseau national de récupération).
Ces déclarations ne s'appliquent qu'aux piles et batteries vendues dans les pays de l'Union européenne et soumises à la directive européenne 2006/66/CE. Dans les pays en dehors de l'Union européenne, des dispositions différentes peuvent être applicables en matière d'élimination des piles et batteries.
Consignes concernant l'emballage
Les matériaux d'emballage sont recyclables. Éliminer les emballages d'une manière respectueuse de l'environnement.
Démonter la batterie avant de mettre l'appareil au rebut (16).
Un démontage de la batterie intégrée est nécessaire avant la mise au rebut de l'appareil et son recyclage de manière écologique.
- Dévisser les vis (16/1).
- Enlever le cache du compartiment à batterie (16/2).
- Débrancher et enlever la batterie (16/3).
- Remettre le cache en place et revisser les vis.
14 SERVICE CLIENTS/APRÈS-VENTE
En cas de questions portant sur la garantie, les réparations ou les pièces de rechange, contacter le service de maintenance AL-KO le plus proche de chez vous. Vous le trouvez à l'adresse suivante sur Internet :
www.alko-garden.com/service-contacts
Vous trouverez de plus amples informations sur les pièces de rechange à l'adresse :
Vous trouverez de plus amples informations sur les pièces de rechange à l'adresse :
15 INFORMATIONS RELATIVES À LA DÉCLARATION DE CONFORMITÉ
Nous déclarons par la présente, sous notre seule responsabilité, que ce produit, sous la forme mise
sur le marché, répond aux dispositions des directives UE harmonisées, des normes de sécurité UE et des normes spécifiques aux produits. La déclaration de conformité fait partie de la notice d'utilisation et est jointe à la machine.
16 GARANTIE
Pendant la période légale de garantie contre les vices de fabrication, nous éliminons par réparation ou remplacement, selon notre choix, tout défaut de matériel ou de fabrication survenu sur l'appareil. La durée de prescription dépend de la législation respective en vigueur dans le pays où a été acheté l'appareil.
Notre garantie s'applique seulement en cas :
de respect du présent manuel d'utilisation, d'utilisation correcte, d'utilisation de pièces de rechange d'origine.
La garantie ne s'applique pas en cas :
de tentatives de réparation par l'utilisateur, de modifications techniques par l'utilisateur, d'utilisation non conforme.
Sont exclues de la garantie :
les détériorations de la peinture dues à une usure normale, les pièces d'usure qui figurent en encadré sur la carte des pièces de rechange xxxxx (x).
La période de garantie commence à courir au moment de l'achat par le premier utilisateur final. La date d'achat figurant sur la preuve d'achat fait foi. Veuillez vous adresser à votre revendeur ou bien au point de service après-vente agréé le plus proche, en présentant cette déclaration et la preuve d'achat. Les droits légaux de l'acheteur vis-à-vis du vendeur en cas de défaut ne sont pas affectés par cette déclaration.
TRADUCTION DU MANUEL D'UTILISATION ORIGINAL
Sommaire
