Robolinho 350 W - Robotfűnyíró AL-KO - Ingyenes használati útmutató

Termék típusa	Robotfűnyíró
Márka	AL-KO
Modell	Robolinho 350 W
Maximális nyírási felület	350 m²
Vágási magasság	25 - 55 mm (manuálisan állítható)
Vágórendszer	3 forgó penge
Akkumulátor	Újratölthető lítium-ion
Kapcsolódás	WiFi 2,4 GHz, AL-KO inTOUCH Smart Garden alkalmazás
Érzékelők	Eső, emelés, dőlés, fagy
Biztonság	PIN/PUK kód, STOP gomb, biztonsági érzékelők
Programozás	Heti program, Eco mód, Átmenő mód
Nyírási mód	Szélek nyírása, másodlagos felületek
Telepítés	Peremkábel (felszíni vagy földbe süllyesztett elhelyezés)
Bázisállomás	Töltőérintkezőkkel, állapot LED
Mobilalkalmazás	Vezérlés, beállítások, push értesítések
Beállítások	Vágási magasság, képernyő kontraszt, gombhang
Karbantartás	Heti tisztítás, pengecsere
Garancia	A jogszabályoknak megfelelően (törvényes garancia)

Gyakran ismételt kérdések - Robolinho 350 W AL-KO

Hogyan telepítsem a peremkábelt?

A peremkábelt megszakítás nélküli hurokban kell elhelyezni az óramutató járásával megegyező irányban. Tartsa be legalább 20 cm távolságot a falaktól és akadályoktól. A sarkoknál a kábelt átlósan helyezze el a belső sarkoknál, és csúcsban a külső sarkoknál. Rögzítse kerti karókkal, vagy temesse el legfeljebb 10 cm mélyre.

Hogyan állítsam be a vágási magasságot?

Nyissa ki a fedelet, forgassa el a forgógombot az óramutató járásával megegyező irányba a magasság növeléséhez (55 mm-ig), vagy az ellenkező irányba a csökkentéséhez (25 mm-ig). Az aktuális magasság az ellenőrző ablakban jelenik meg.

Mit tegyek, ha a készülék nem indul el?

Ellenőrizze, hogy az akkumulátor fel van töltve a készülék bázisállomásba helyezésével. Ha a probléma továbbra is fennáll, nézze meg a hibakód táblázatot (10. szakasz): például a CN001 hibakód túlzott dőlést jelez. Helyezze a készüléket sík felületre, és nyugtázza a hibát.

Hogyan csatlakoztassam az AL-KO inTOUCH Smart Garden alkalmazást?

Töltse le az alkalmazást a Google Play Store-ból vagy az Apple App Store-ból. Hozzon létre felhasználói fiókot, majd az alkalmazásban adjon hozzá egy új eszközt a csatlakozási varázsló követésével. A fűnyíró robotnak egy WiFi 2,4 GHz hálózat hatókörén belül kell lennie, megfelelő jelerősséggel (legalább 50%).

Hogyan cseréljem ki a vágókéseket?

Kapcsolja ki a készüléket, fordítsa meg, csavarja ki a rögzítőcsavarokat, vegye ki az elhasználódott kések. Tisztítsa meg a helyüket. Szerelje fel az új kések az élezett oldallal a készülék felé. A csavarokat kézzel húzza meg. A kések 180°-kal elforgathatók az élettartam megduplázása érdekében.

Mit jelent a CN001 hibakód?

A CN001 (dőlésérzékelő) kód azt jelzi, hogy a dőlésérzékelő aktiválódott: túllépte a maximális dőlést, a készüléket felemelték, vagy a lejtő túl meredek. Helyezze a készüléket sík felületre, és nyugtázza a hibát.

Hogyan programozzam be a nyírást?

Lépjen be a főmenübe > Programok > Heti program. Aktiválja a kívánt napokat, állítsa be a nyírási időket (pl. 07:00-10:00), válassza ki a nyírás típusát (normál, szél, átmenő) és a kiindulási pontot. Erősítse meg a 'Mentés' gombbal.

Hogyan tisztítsam meg a készüléket?

Kapcsolja ki a készüléket. Törölje le a házat nedves ruhával. Kefélje le az alvázat és a vágókéseket puha kefével. Soha ne használjon vizet a roboton vagy a bázisállomáson. Rendszeresen tisztítsa a töltőérintkezőket.

Hogyan tároljam a készüléket télen?

Töltse fel teljesen az akkumulátort, tisztítsa meg alaposan a készüléket. Tárolja állítva száraz, zárható és fagymentes helyen. Szerelje le a töltőállomást, és azt is tárolja el. A peremkábel a földben maradhat.

Hogyan állítsam vissza a készüléket gyári beállításokra?

A főmenüben > Beállítások > Gyári beállítások, válassza a 'Gyári beállítások visszaállítása' lehetőséget. Erősítse meg. A készülék törli az összes egyéni beállítást, beleértve a PIN kódot is, és visszatér az eredeti állapotába.

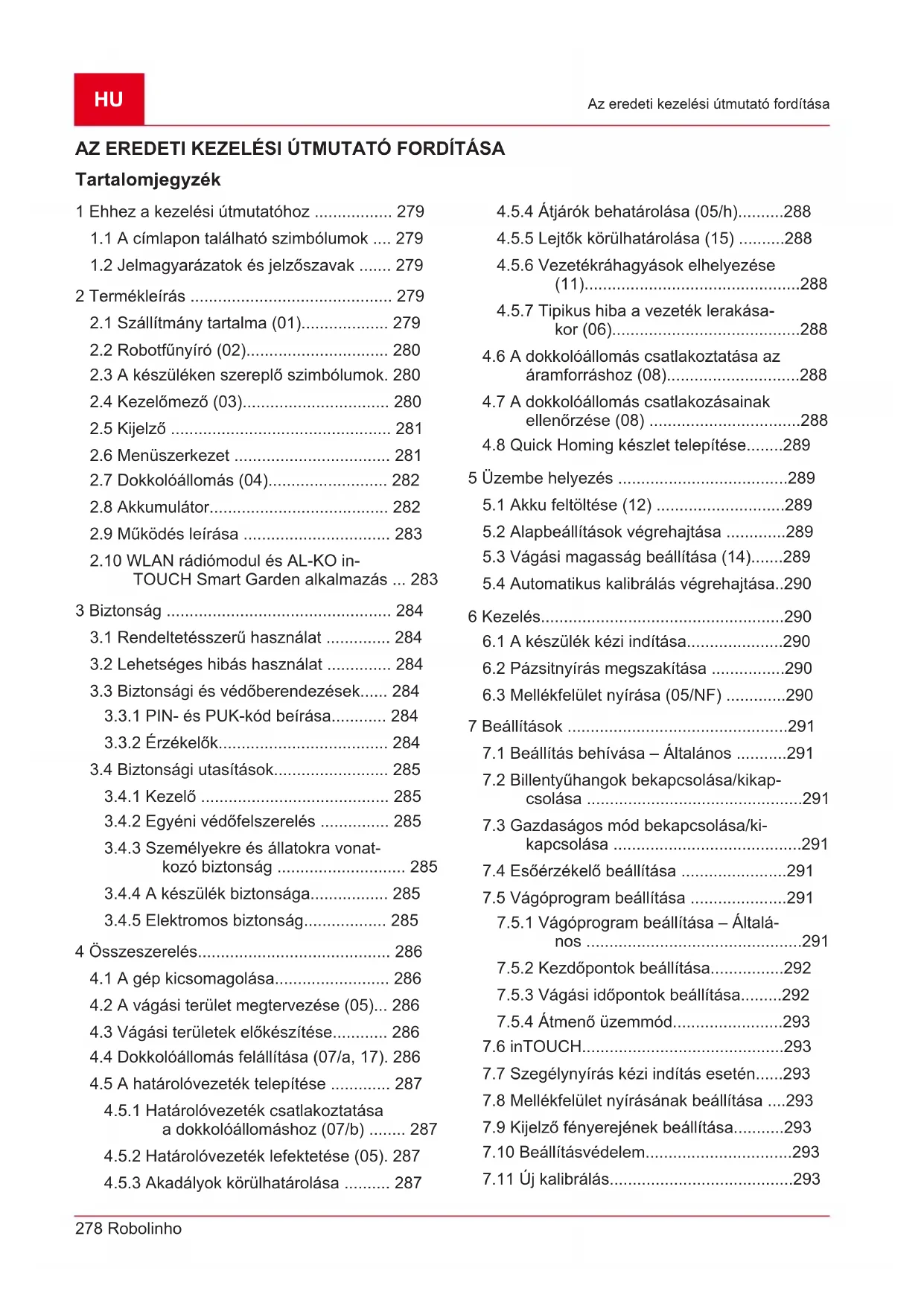

HASZNÁLATI ÚTMUTATÓ Robolinho 350 W AL-KO

1 Ehhez a kezelési utmutatóhoz 279

1.1 A címlapon taláhato szimbóolumok .... 279
1.2 Jelmagyarazatok es jelzoszavak 279

2 Termékleirás 279

2.1 Szallitmány tartalma (01) 279
2.2 Robotfūnyíró (02) 280
2.3 A keszülken szereplő szimbólumok. 280
2.4 Kezelőmező (03) 280
2.5 Kijelzó 281
2.6 Menuszerkezet 281
2.7 Dokkoloalomas (04). 282
2.8 Akkumulator 282
2.9 Mukodés leirasa 283
2.10 WLAN radiomodul es AL-KO in-TOUCH Smart Garden alkalmazas ... 283

3 Biztonsag 284

3.1 Rendeltetesszeru hasznalat 284
3.2 Lehetséges hibás hasznalat 284
3.3 Biztonsagi es vedoberendezesek.... 284

3.3.1 PIN-és PUK-kód beirasa 284
3.3.2 Erzekelok 284

3.4 Biztonsági utasítások 285

3.4.1 Kezeló 285
3.4.2 Egyeni vedofelszerelés 285
3.4.3 Szemelyekre és allatokra vonatko zboBiztonsag 285
3.4.4 A keszülék biztonsága 285
3.4.5 Elektromos biztonsag 285

4 Osszeszerelés 286

4.1 A gép kicsomagolása 286
4.2 A vágási terület megtervezése (05)... 286
4.3 Vagasi teruletek elokeszitese 286
4.4 Dokkoloallomas felllitasa (07/a, 17). 286
4.5 A hatarlovezetek telepitese 287

4.5.1 Határolóvezéték csatlakoztatása a dokkolóallomáshoz (07/b) 287
4.5.2 Hatarolovetzek leftektetese (05). 287
4.5.3 Akadályok körülhatárolásá 287

4.5.4 Atjárók behatárolása (05/h). 288
4.5.5 Lejtok korulhatarolasa (15) 288
4.5.6 Vezetékráhagyások elhelyezese (11) 288
4.5.7 Tipikus hiba a gezetek lerakasa-kor (06) 288

4.6 A dokkoloallomás csatlakoztatása az
áramforrashoz (08) 288
4.7 A dokkoloállomás csatlakozásainak
ellenőrzése (08) 288
4.8 Quick Homing készlet telepitése.....289

5 Üzembe helyezés 289

5.1 Akku feltoltese (12) 289
5.2 Alapbeallitask vegrehajtasa 289
5.3 Vagasi magassag beallitasa (14).289
5.4 Automatikus kalibrálás vegrehajtasa..290

6 Kezelés 290

6.1 A keszülék kézi inditasa 290
6.2 Pázsitnyíras megszakítása 290
6.3 Mellekfelulet nyirasa (05/NF) 290

7 Beallitasok 291

7.1 Beallitas behivasa -Altalanos 291
7.2 Billentyuhangokbekapcsolasa/kikapsolasa 291
7.3 Gazdasagosmodbekapcsolasa/ki-kapcsolasa 291

7.4 Esóerzekelbeallitasa 291
7.5 Vagoprogram beallitasa 291

7.5.1 Vagoprogram beallitasa - Altalandos 291
7.5.2 Kezdopontok beallitasa.. 292
7.5.3 Vagasi idopontok beallitasa..292
7.5.4 Atmeno uzemmod.. 293

7.6 inTOUCH 293
7.7 Szegelynirás kézi indítas esétén....293
7.8 Mellekfelulet nyirásanak beallitasa ....293
7.9 Kijelzö fényerejének beállitasa....293
7.10 Beallitasyedelem 293
7.11 Uj kalibralas.. 293

7.12 Gyari beallitasok visszaallitasa.. 294

8 Informáciok megjelenítese 294

9 Karbantartás es ápolas 294

9.1 Tisztitas 294
9.2 Rendszeres ellenorzes 295
9.3 Vagokés csereje 295

10 Hibaelháritas. 295

10.1 A keszülék- és kezelési hibák kijaví-tása. 295
10.2 Hibakódk éshibaelháritas 297

11 Szallitas 300

12 Tárolás 300

12.1 Robot pázsitnyiro tárolása 300
12.2 Töltöoszlop leszerelése és tárolása (18, 19) 300
12.3 A határolóvezeték átteeltétésé 300

13 Artilmatlanitas 300
14 Ugyfelszolgålat/Szerviz. 301
15 Informaciok a megfelelosegi nyilatkozathoz 301
16 Garancia. 302

1 EHHEZ A KEZELESI UTMUTATOHOZ

A nemet valtozat esetuben az eredeti uzemeltetesi utmutatorol van szo. Minden mas nyelvi valtozat az eredeti uzemeltetesi utmutato forditasa.
Tárolja mindig úgy ezt a kezelési utmutató, hogy barmikor beleolvashasson, ha a berendezéssel kapcsolatos informacióra van szüksege.
Másik szeménynekCsak ezzel a kezelési utmutatóval együtt adja tovább a készüléket.
Olvassa el es tartsa be a jelen kezelesi utmutatóBiztonsagi tudnivaloit es figyelmezteteit.

1.1 A címlapon található szimbólumok

Szmbó-lum

Jelentés

Uzembe helyezes elott feltetlenul olvassa el gondosan ezt a kezelesi utmutatot. Ez a zavarmentes munkavegzes es a hibamentes kezelés feltetele.

Uzemeltetési utmutató

A Li-ion akkumulatorokat kezelje ovatosan! Különösen a jelen utmutato szallitasra, tárolasra és artalmatlanitásra vonatkozóutasitsaitartsa be!

1.2 Jelmagyarazatok és jelzöszavak

VESZELY! Olyan veszelyes helyzet jelez, amely - ha nem kerulik el - halalos vagy sulyos serulseket eredmenyez.
FIGYELMEZTETÉS! Olyan potenciálan veszélyes helyzet jelez, amely - ha nem kerülik el - halálos vagy súlyos sérülseket erednényezhet.

VIGYAZAT! Olyan potencialisan veszelyes helyzet jelez, amely - ha nem kerulik el - ki-sebb vagy kozepesen sulyos seruliseket eredmenyezhet.

FIGYELEM! Olyan helyzet jelez, amely - ha nem kerülik el - anyagi károkat eredményezhet.

TUDNIVALO Az erhetoséget es a használatot segitó, kūlönleges tudnivalok.

2 TERMÉKLEÍRÁS

Ez a Dokumentacio egy teljesen automatikus, akumulatoros muködtetésu robot pázsitnyírot ismertet, amely a gyep felületén szabadon mozog. A vágasi magassag valtoztathato.

2.1 Szallitmány tartalma (01)

A szállitmány az alabb felsorolt teteleket tartalmazza. Ellenőrizze, hogy minded pozício megvan-e:

Sz. Alkatrész

1 Robotfūnyíró

Sz. Alkatrész

2 Róvid utmutató
3 Kezelelesi utmutató
4 Fukampok *
5 Tâpegység
6 Dokkoloallomas fodelocsavarakkal (5 db)
7 Hatarolovezetek*
8 Téli fédel *

• modelltol fuggö (lásd műszaki adatok)

2.2 Robotfunyiro (02)

Sz. Alkatresz

1 Kezelofelület kijelzövel (mellekelve)
2 STOP gomb (azonnal leallitja a keszuleket, a vagokest pedig 2 masodpercen belul)
3 Tóltócsatlakozó
4 Magassagallito (rejtett)
5 Elülső kerekek (kormányozhato)
6 Funyirofedel
7 Hajtókerék
8 Kestanyer
9 Rögzítócsavar
10 Terelokes
11 Vagokés
12 Akkumulátorrekesz

2.3 A keszüléken szereplő szimbólumok

Szimbó- Jelentés lum

Sérulésveszély és anyagi károk veszélye a kirepóló tárgyak miatt!

A kezelésnel legyen kulönosen ovatos!

Szmbó-lum

Jelentes

Kezeit as labait tartsa tavol a vagoszerkezett!

TartsonBiztonsagi tavolsagot!

Az üzembe helyezése el'tt olvassa el a kezelési utmutatot!

A keszülek elinditásához adja meg a PIN-kódot!

Ne utazzon a keszüléken menet kozben!

2.4 Kezelőmező (03)

Sz. Alkatresz

1

(Home gomb): Nyirasi üzemmod megszakitasa, a keszülek mozgása hatrafelé a dokkoloallomásba. A keszülék masnap a beallitott vágasi idöben ismet automatikusan elindul.

2 Esóerzekeló: Erzekeli, hogy esik-e az esó (lásd Fejezet 7.4 "Esóerzekeló beálítása", oldal 291).

3 Kijelzó: A készülék aktuális üzemi allapotát, a kivalasztott menu címet, menüpontjait, valamint a kivalasztandó funkciókat mutatja (lásd Fejezet 2.5 "Kijelzó", oldal 281).

4

A nyil gombok):Menupontok kivalasztasa, szamertekek novelese escsokkentese, beallitasok valtasa.

5

(Start/Szünet gomb):

Nyomja meg 1-szer: Nyirasi üzemmod kézi inditasa és leallitasa.
Nyomja meg 2-szer: A nyirasi üzemmod azonnali folytatasa a Home-gomb megnyomasa utan.

Sz. Alkatrész

6

• (funkciogombok): Annak a Funktionak a behivasa, amely a kijelzon éppen a gombok felett latho.

7

(Be/Kigomb):A keszulek be-és ki-kapcsolasa.

8

( Menu gomb): Nyissa meg a fömenüt.

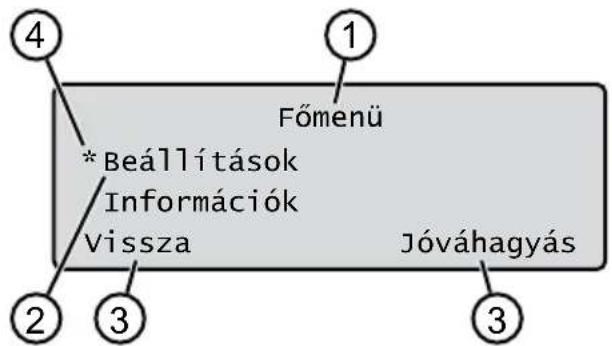

2.5 Kijelzó

Sz. Kijelzés

1 A kívalasztott menu címe (itt: Fómenü)
2 Menüpontok a menüben: MindigCsak két menüpont lathato (itt:Beallitá-sokés Informaciók).A gombokkal további menüpontok jeleni hetok meg.
3 A kivalasztott menüponthoz tartozó
funkciok (itt: Beallitások). A es
gombokkal további funkciok nyit
tok meg.
4 Csillagok a kijelzett menüpont megjelö-leséhez (itt: Beallitások)

2.6 Menüszerkezet

Fómenü

Programok

Heti program Iásd Fejezet 7.5 "Vágóprogram beállitása", oldal 291

Belépési pontok lásd Fejezet 7.5.2 "Kezdópontok beállitása", ol-dal 292

Programinformatió lásd Fejezet 8 "Informaciok megjelenitése", oldal 294

Beallitások

Idó lásd Fejezet 5.2 "Alapbeállitások vegrehajtása", oldal 289

Datum lasd Fejezet 5.2 "Alapbeallitasok vegrehajtasa", oldal 289

NyeIv Iasd Fejezet 5.2 "Alapbeallitasok vegrehajtasa", oldal 289

PIN-kód lásd Fejezet 5.2 "Alapbeallitások vegrehajtása", oldal 289

Billentyuhangok Iasd Fepezet 7.2 "Billentyehangok bekapcsolasa/kikapcsolasa", oldal 291

EcoMode lásd Fejezet 7.3 "Gazdaságos mod bekapcsolása/kikapcsolása", oldal 291

Quick Homing Kit lásd Fejezet 4.8 "Quick Homing készlet telepitése", oldal 289

EsoerzekelóIasdFejezet 7.4 Esoerzekelbeallitasa",oldal 291

Esoerzekeloksl.lasdFepezet7.4"Esoerzekelobaillitasa",old 291

Esoerzekenyseg lasd Fepezet 7.4 "Esoerzekelobeallitasa", oldal 291

inTOUCH Iásd Fejezet 7.6 "iNTOUCH", oldal 293

Szegelynyiras lásd Fejezet 7.7 "Szegelynyirás kézi indítás esétén", odal 293

Mellekfeulet aktiv/inaktiv lasd Fepezet 7.8 "Mellekfulet nyirasanak beallitasa", oldal 293

Kijelző kontraszt lásd Fejezet 7.9 "Kijelző fényerejenek beállítása", oldal 293

Beallitasyedelem lasd Fejezet 7.10 "Beallitasyedelem", oldal 293

Uj kalibralias lásd Fejezet 7.11 "Uj kalibralias", oldal 293

Gyári beallitások lásd Fejezet 7.12 "Gyári beallitások visszaállitása", oldal 294

Información

Kesszerviz Iaszd Fejezet 8 "Informaciok megjelenitese", oldal 294

Hardver Iásd Fejezet 8 "Información megjelenitése", oldal 294

Szofter Iaszd Fejezet 8 "Informaciok megjelenitese", oldal 294

Programinformatáció lásd Fejezet 8 "Informáciok megjelenítése", ol-dal 294

Uzemzavarok eseten lásd Fejezet 8 "Informáciok megjelenitése", oldal 294

2.7 Dokkoloállomás (04)

Sz. Alkatrész
1 Padólemez
2 Állapotjelző LED
3 Tõltőérintkező
4	Home gomb
5 Tõltőoszlop
6 Kábelrekesz
7 Kerékvájat
8 Furat a földelőcsavarok számára (9)
9 Földelőcsavarok

• modelltol fuggó (lásd műszaki adatok)

2.8 Akkumulátor

Az akkumulátortafelhasznalóis kicserélheti.

TUDNIVALO Az akkumulatort az elso hasznalat elott teljesen toltse fel. Az akkumulator barmilyen toltottsigi allapotban toltheto. A toltes megszakitasa nem kurositja az akkumulatort. Az akkumulatort csal akkor lehet tolteni, ha a keszulek be van kapcsolva.

Az akkumulator gyarlag részlegesen fel van toltve. Normál üzemben az akkumulator rendszeresen feltöltódk. A készülék ehez a dokkoloallomashoz megy.
A beepitett felugyeletie elektronika a 100% -os toltottsegi szint eleresekor automatikusan befefezi a feltoltesi folyamatot.
A toltesi folyamatCsak a dokkolóallomás toltóerintkezöinek a keszülék érintkezőfelületei vel valo kifogástalan érintkezese eseten muködk.
45°C homérisklet föllett a beepitettBiztonsagi kapcsolás megakadályozza az akkumulator toltését. Ezáltal elkerülheto az akkumulator tönkremenetele.
Ha az akkumulator uzemideje a teljes feltoltés ellenere jelentosen csokken, akkor az akkumulatort azonnal cserelje ki.

Ha az öregedés vagy a hosszú tárolás következtében az akkumulátor toltöttsegi szintje a gyártó altal meghatározott minimális szint ala esik, akkor azt már nem lehet uyra feltölteni. Az akkumuláort és a felügyeleti elektronikát az AL-KO kereskedövel, technikussal vagy szervizpartnerrel ellenoriztetni és adott esetben kicserétetni.
Az akkumulator allapota megjelenik a kijelzon. Az akkumulator allapotat kb. 3 havonta ellenorizze. Ehhez a keszuleket kapcsolja be es olvassa le az akkumulatorallapotot. Ha az akkumulator toltottsege mcr sak kb. 30% vagy kevesebb, akkor a keszuleket allitsa a dokkoloallomasba, majd kapcsolja be az akkumulator feltoltesehz. Ha a toltoszlopot a dokkoloallomas tarolasahoz korabban levettek (lasd Fejezet 12.2 "Toltoszlop leszerelse es tarolasa (18, 19), oldal 300), akkor azt elobb forditott sorrendben fel kell szerelni es a dokkoloallomast ismet csatlakoztatni kell az elektromos halozathoz.
Ha az akkurekeszbe elektrolit kerül: A készüléket AL-KO szervizállomáson javittassa meg!
Ha az akkumulátort a készülékböl kiszereltek: Ha a szembe vagy a kézre kifolyt elektrólit kerül, akkor a folyadékot vizzzel azonnal mossa le. Haladéktalanul forduljon orvoshoz!

2.9 Mūkōdés leirása

Mozgás a gyepfelülen

A robotfūnyíro egy határolóvezetékkel korlátozott vágasi terülen belül szabadon mozog. A készülek tajékozódasa érzekelökkel történik, amelyek a határolóvezetak elektromágneses mezejét érzekelik.

Ha a készülék akadályba utközik, akkor megäll, majd egy.masik irányban halad tovabb. Ha a készülék oyan helyzetbe kerül, amelyben a muködés nem lehetséges, akkor ezt a kijelzon egy üzenet jelzi.

Ha az esóérékelö be van kapcsolva, és a készülk nedvességet eszlel, akkor automatikusan visszatér a dokkolóallomáshoz.

Nyirasi uzemmod es tolto uzemmod

A nyírsi fázisok mindig a toltési fázisokkal valtakoznak. Ha nyírs ákzen az akkumulator toltottsege egyBizonyos szintre csokken (kijelzo: 0% ), akkor a keszülek a határolóvezéték mentén visszatér a dokkolóallomáshoz.

A nyírási programok előre be vannak állitva, és a készüléken vagy az alkalmazásban testre szabhatók.

A funyíromotor minded elindításakor megváltozik annak forgásiranya, aminek köszonhetöen a vágokés elettartama megduplázódik.

2.10 WLAN radiomodul es AL-KO inTOUCH Smart Garden alkalmazas

A robotfūnyíró fel van szerelve egy WLAN rádio-modullal. Ez egy hordozhato készülékról (okostelefonról, tableról) egy alkalmazáson keresztúl kényelmes vezerlést és felügeletet tesz lehetóve.

TUDNIVALO Az alkalmazott hordozható keszüléknek internetkapcsolatra van szüksége az AL-KO inTOUCH Smart Garden alkalmazas hasznalatahoz.

TUDNIVALO Hogy a robotfūnyíró mindig a legfrissebb szoftverrel rendelkezzen, egy WLAN-hálózaton keresztül kapcsolódnia kell az internet-vez. Az AL-KO inTOUCH Smart Garden alkalmazás tajékoztatja Önt, ha a robotfūnyirohoz szoftverfrissiték állnak rendelkezesre. Ezeket automatikusan letölti.

AL-KO inTOUCH Smart Garden alkalmazás

Az AL-KO inTOUCH Smart Garden alkalmazás Android-alapú keszülékekhez a Google Play áruházban, iOS-alapú keszülékekhez az Apple App Store-ban vásárolható meg:

Available on the

App Store

GET IT ON

Google Play

Szkennelje be ezt a QR-kódot, hogy megtudja, hogyan telepitheti okostelefonjára az AL-KO intOUCH Smart Garden alkalmazást, és további informaciókat kapjon keszülékeröl. Együttal arra is hasznalhatja, hogy okoskészüléket az internet- hez csatlakoztassa.

TUDNIVALO A robotfunyiro kizarolag

2,4 GHz WLAN halózathoz csatlakozik. A rend-szer nem tamogatja az 5 GHz WLAN halózato-kat.

WLAN-képes robotfūnyírójának az AL-KO intOUCH Smart Garden alkalmazáshoz való csatlakozásához a robotfūnyíronak és az okosteleffonnak egy megfelelo jelerösségú (ajánlett: min. 50%) WLAN-router hatotávolságán belül kelli lennie.

1. Inditsa el az AL-KO inTOUCH Smart Garden alkalmazást.
2. Egyszeri felhasznaloi fiok letrehozas:

Koppintson a „Bejelentkezés / Regisztráció“ > „Regisztráció” pontra.
Adjon meg e-mail-cimet es jelszót.
Jelölje be az „Eolvastam és megértéttem" jelölönegyzetet.
Koppintson a „Regisztracción“ gombra.

1. Jelentkezzen az elobb lettrehozzt felhasznaloi fiokba.
2. Indítsa el a csatlakozási assziszténst az „Uj készülék hozzáadása" gombra koppintva.
3. Kovesse a tovabbi utmutatasokat.

TUDNIVALO Ha a robotfūnyiro a kert oylan részén MOZog, ahol a WLAN-kapcsolat gyenge vagy egyal talan nem all rendelkezsre, az AL-KO inTOUCH Smart Garden alkalmazás beallitasait csak akkor vegzi el a rendszer, ha a robotfūnyiro olyan területreér, ahol a jel megfelelo. Ha a router WLAN-jelerössege az egész kertben nem megfelelo, akkor annak hatotávolsagát egy kereskedelemben kaphato jelerositóvel lehet noveli.

Uzemzavarok eseten a kereskedok szívesen segitenek a telepitett AL-KO inTOUCH Smart Garden alkalmazás használatával kapcsolatban. A robotfūnyirot hozzaféretóve kell tenni a kereskedó számára az AL-KO inTOUCH Smart Garden alkalmazáson keresztül.

A becsatlakoztatott robotfūnyírók mellett az AL-KO inTOUCH Smart Garden alkalmazás további funkciókat kinal, pl. kapcsolódast más AL-KO készülékekhez, push-értesitések fogadásához hiba eseten.

3 BIZTONSÁG

3.1 Rendeltetesszeru hasznalat

Ez a gép magancélu hasznalatra készült. Barmely mas felhasznalás, valamint az illetéktelen modosítások vagy atépitesek nem megfelelo hasznalatnak minősulnek, és a garancia kizárását, valamint a megfelelo ség elvesztését és a felhasznalónak vagy harmadik feleknek okozott károkérvalo felelosség elutasítását eredményezik a gyártó részeröl.

A keszülék hasznalatára vonatkozo korlatozások: lásd muszaki adatok.

3.2 Lehetséges hibás használat

Ez a keszülek nem alkalmas nyilvános területeken, parkokban, sportlétesitmenyekben, valamint kertészeti és erdészeti területeken valo haszná-latra.

3.3 Biztonsági és védöberendezesek

FIGYELMEZTETÉS! Sérulésveszély. A sé-rult es kiktatottBiztonságiés védóberendezések sulyos séruléseket okozhatnak.

A séruiltBiztonsagiés védoberendezéseket javittassa meg.
ABiztonsagi es vedoberendezeseket soha ne iktassa ki.

3.3.1 PIN-és PUK-kód beirása

A keszüléketCsak egy PIN-kod (szemelyi azonositószám) megadásával lehet elinditani. Ezzel megakadályozhato, hogy illetéktelenek bekapcsolják a keszüléket. A gyárilag beallitott PIN-kod 0000.A PIN-kod egyénileg beallithato, lásd Fejezet 5.2 "Alapbeallitások vegrehajtasa", oldal 289.

Ha a PIN-kódot 3-szor egymás után hibásan adja meg, akkor a PUK-kódot (személyi feloldókód) kell beirni. Ha ezt is hibásan adja meg, akkor a következő probálkozasig 24 orát värni kell.

A PIN-és a PUK-kódot illetéktelen személyek szamára hozzaféretetlen helyen Örizze.

3.3.2 Erzekelok

A gép tòbbBiztonságiérzékelövel rendelkezik.A kikapcsolast kovetöen egybiztonságiérzékelö nem indul ujra automatikusan. A hibaüzenet megjelenik a kijelzón,és az üzenetet nyugtázni kell.Azérzékelot mukodésbe hoz okot meg kell szüntetni.

Emelő érzékelő

Ha a keszüléket mücködes kozben a haznál fogva felemeli, akkor a menethajtas kikapcsol és a vágokesek megällnak.

Utkozésérékelok az akadályfelismereshez

A keszülek olyan érzekelokkel van felszerelve, amelyek akadalyhoz éréskor gondoskodnak a haladasi irany megvaltoztatasarol. Amikor a fyniro akadalynak utkozik, a burkolat felso része enyhén elmozdul es az utkozeserzekel mukdésbelep.

Menetirány szerinti/oldirányú dólésszögérzekelő

Ha menetirányban az emelkedő vagy a lejto, ill. a felület oldalirányu dólese eléri a modellhez beálli

tott érteket, akkor a készülék megfordul, ill. a készülék megvaltoztatja a meneturányát.

Esöerzekelö

A keszülek modellöf fuggoen esöérzékelövel van felszerelve, amely aktiv allapotban esö eseten megszakitja a nyirasi folyamatot és gondoskodik arról, hogy a keszülek visszatárjen a dokkolałomásra (lásd műszaki adatok).

Fagyérékelö

A keszülék egy fagyérzékelövel van felszerelve, amely alacsony hómér sékletek eseten üzenetet kuld a keszülékre vagy push üzenetet kuld az AL-KO inTOUCH Smart Garden alkalmazásba (lásda muszaki adatokat). Az üzenetkuldési hórmér séklet beallithato.

Elektromagneses kibocsatások

A keszülek megbizhatoan muködtethe to mas robotfunyirok kozvetlen kozelbe n is (tavolsag 0,5m).

A hatarolovezetekben alkalmazott jel megfele az EGMF (a Kerti Keszulek Gyartoinak Europai Egyesulete) altal az elektromagneses kibocsataszokra meghatarozott szabvanychak.

3.4 Biztonsági utasítások

3.4.1 Kezelö

16 evnel fiatalabbak, korlatozott fizikai, erzekszervi vagy szellemi képsegekkel rendelkezok vagy tapasztalatlan és ismeretekkel nem rendelkező személyek, akik az üzemeltési utmutatónm ismerik, a keszüléket nem hasznalhatják. Tartsák be az adott országra jellemzö, a felhasznaló minimális eletkorára vonatkozo esetleges biztonsági utasításokat.
A keszüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

3.4.2 Egyeni védöfelszerelés

A serulések elkerulése érdekében viseljen elóirasszeru ruházatot és védofelszerelest.
A szemelyes védöfelszerelés részei:

hosszunadragsercsipo.
Karbantartaskor es apolaskor: vedokesztuy.

3.4.3 Személyekre és allatokra vonatkozóBiztonság

Szabadon hozzaférhétó területeken a vagasi terület körül a következǒ tartalmú figyelmeztetešek ket ellhelyezni:

FIGYELEM! Az automatikus pázsitnyró muködik! Ne kölítse meg a készüléket! Ügyeljen a gyerekekre!

Mukodes kozben gondoskodjon arrol, szemelyek es fokent gyerekek, valamint allatok ne legyenek a keszulek kozeluben, ill. ne tartoz-kodjanak a keszulken, es ne jatsszanak a keszulekkel.
Tilos a keszülékre răulni és a vágokésbe benyúlni!
A vigóberendezéstól tartsa távol a testrésze-it é sa ruházatát.

3.4.4 A keszülék biztonsága

Munka elott gondoskodjon arrol, hogy a keszülek munkateruleten ne legyenek akadályok (pl. faagak, üveg-, fém-és ruhadarabok, kovek, kerti butorok, kerti eszközok vagy gyermekjátékok). Ezek a keszülek vágokéseiben kart okozhatnak vagy a keszülek miatt megrongálódhatnak.
A keszüléketCsak az alabbi feltetelek mellett használja:

A készülék nem szennyezett.
A keszülék nem figyelmeztet károsodá-sokra vagy elhasznalódásra.
Minden kezeloelem mukodik.
A dokkolóallomás és a pátegység, valamint azok elektramos gezetékei sertetlenek és muködnek.

A séruilt alkatrészeket mindig a gyartó eredeti potalkatrészeivel pólolja.
Javittassa meg a keszüléket, ha az megsérült.
A keszülek használoja felelos más személyekkel vagy azok ingósagaival kapcsolatos balesetekér.

3.4.5 Elektromos biztonság

Ne muködtesse a keszüléket, ha a pázsitteluten egyidejüleg egy öntözoberendezés is muködk.
Ne fecskendezz a keszuleket vizzel.
Ne Nyissa ki a keszüléket.

4 OSSZESZERELEs

4.1 A gép kicsomagolása

1. Ovatosan nyissa ki a csomagolast.
2. Valamennyi komponenst ovatosan vegyen ki a csomagolaspól, és ellenorizze rajtuk a szal-litaspól eredő károkat.

Tudnivalo: Szallitasi serulés eseten azonnal értesitse AL-KO szakkereskedojét, szerelojét vagy szervizpartneret.

1. Ellenorizzee a szallitasi terjedelmet, lasd Fejezet 2.1 "Szallitmány tartalma (01)", oldal 279.

Arra az esetre, ha a keszüléket tovabb kell adni, orizzeme gaz eredeti csomagolast es a hozza tartozo papirokat. Ezek a visszakuldéshez is szükségesek.

4.2 A vagasi terulet megtervezese (05)

A dokkoloallomás helye (05/1)

A legnagyobb vágási felülethez a lehető legközelebb
Sima alapzat
Közvetlen napsugárzástól és erós idojárási hatásoktól védett
Csatlakozási lehetóseg áramforrashoz
Szabad hozzaféres a robot pázsitnyírohoz

A határolóvezéték leftektetése (05)

A határolóvezétéket folyamatos vonalban, az oramutató jarásával egyező irányban haladva kelllerakni.

Atjárók a nyirási területek kozott (05/h)

Az átjáró egy szúk hely a gyepfelületen, amely két gyepfelület összekötesére szolgál.

Fofelulet es mellekfelulet ek) (05)

Fó felület (05/NF): Az a gyepfelület, ahol a dokkoloállomás találhato, és amelyet a készülék a teljes felületén automatikusan nyirni tud.
Mellekfelulet (05/AF): Ha egy gyepfelulet, amelyet a keszulek a fof feluletrol nem tud elerni, akkor adott esetben a keszuleket kezzel kell a mellekfeluletre vinni. A mellekfulutek kezi uzemmoddal munkalhatok meg.

A fó es mellekterületeket azonban ugyanúgy, a határolóvezetéket folyamatosan lerakva kell behatárolni.

A kezdópont helyzete (05/X0 - 05/X3)

A keszülék a meghatározott vágásidöben a határolóvezéték mentén a meghatározott kezdó-pontba megy, és ott kezdi meg a nyírást.

A kezdoponttal meghatarozhatja, hogy a gyepfelület mely teruleti kerülnek gyakrabban nyirásra.

4.3 Vágási területek elokészítese

1. Ellenorizzee, hogy a gyepfelulet nagyobb-e, mint a keszülék felületteljesitménye. Túl nagy gyepfelulet eseten rendszertelen ügott gyepfelulet keletkezik. Szükség eseten csok-kentse a nyirásí felületet.
2. A dokolloallomás es a határolóvezeték szerelese, valamint a keszülék üzembe helyezé-se elott: A gyepfelületet egy fūnyíroval nyirja alacsonyabb vágasi magassagra.
3. Szüntesse meg az akadályokat a nyírási felületen vagy vegye körül határolóvezétékkel (lásd Fejezet 4.5.3 "Akadályok körülhatárolása", oldal 287):

Lagos akadályok, amelyek felett a készülék athalad és közben a vágokés károsodhat (pl. lapsoskök, atjárók a gyepfelületrol a teraszra vagy utakra, fedőlemezek, szegélykövek stb.)
Lyukak es kiemelkedesek a gyepfelülen (pl. vakondturások, pocoklyukak, fenyötobozok, lehullott gyümölcsök stb.)
Lejtok vagy emelkedok, amelyek nagyobbak a muszaki adatoknalm megadott ertekeknel
Vizfeluletek (pl. kerti tavak, patakok, uzómedencék stb.) és azok elhatárolásá a gyepfelülettől
Cserjek es sovanyek, amelyek szeilesebbek lehetnek

4.4 Dokkoloallomas felllitasa (07/a, 17)

1. A dokolloallomast (05/1) a hatarolovezetek tervezett helyehez képest derekszögben kell elhelyezni a kovetkezok szerint.

A talajjal egy szintben (vizmertekkel ell-norizze)
Egyenes es sima be-és kimenet
Nincs kiboltosodas (a fodelocsavarok behajtaszakor a toltoszlopot nem szabad meghajlitani vagy megdonteni)

1. A dokkolóallomást (07/2) négy földelöcsavarral (07/1) rogzítse a talajhoz.

A dokolloalomás a gyepfelülen kivül is elhelyezhetö (17). Ezenkivül a határolóvezéték az abran latható modon kell lefektetni.

4.5 A határolóvezéték telepitése

TUDNIVALO Ha a modelltol fuggoen mellekelt hatarolovezetek tul rovid, akkor AL-KO szakkereskedojenel vagy szervizpartnerenel vasarolhat hosszabbitokabelt.

4.5.1 Határolóvezéték csatlakoztatása a dokkólóallomáshoz (07/b)

1. A határolóvezétéket (07/4) húzza ki a csomagolásból.
2. Vegye le a kabelrekesz (07/3) borfatasat a csatlakozasnal (07/A).
3. Távolítsa el azsigetelést a határolóvezéték (07/6) végéról es dugja be a kapocsbà (07/7).
4. Zárja be a kapcsot.
5. A határolókábelt a húzási tehermentesión (07/5) keresztül kabelrähagyással vezesse ki a kabelrekeszböl.

TUDNIVALO A kabelrahagyassal kesobb is elvegezheto a kabelvezetés korrekciojoa.

1. Tegye fel a kabelrekesz boritását.

4.5.2 Határolóvezeték lefektétese (05)

A határolóvezetéket kozvetlenül a gyepre vagy a gyepes foldbe legfeljebb 10 cm mélységben lehet telepiteni. A gyepes foldbe történő telepitéstbizza szakemberre.

A két telepitési mod egymással kombinalhato.

FIGYELEM! A hatarolovezetek károsodásanak veszélye. Ha a hatarolovezetek serült vagyelszakadt, akkor a vezerlöjek átvitele a készülkhez nem lehétseges. Ebben az esetben a hatarolovezeteket meg kell javitani vagy ki kell cserlni. Hatarolovezetek az AL-KO cegtól vásárolható.

A hatarolovezeteket mindig kozvetlenul a talajra kell lefektetni. Ha szukséges, rogzítse egy kiegészítő fukampóval.
Lefektetéskor és üzemelés kozben olva ha-tárolóvezétéket a serülsektől.
A határolóvezéték közéleben ne ásson és la-zītsa fel a talaj.

1. A határolóvezétéket egyenletes távolságokban rögzítse fúkampókkal vagy a talaj alatt (max. 10 cm mélyen) helyezze el.

2. A határolóvezétéket az akadályok körül fek-tesse le: lásd Fejezet 4.5.3 "Akadályok körül-határolása", oldal 287.

3. Alakitson ki atjarokat az egyes gyepfeluletek kozott: lasd Fejezet 4.5.4 "Atjarok behatarolasa (05 / h) ", oldal 288.

4. A tul nagy lejtoket vagy emelkedoket hatarolja körül: lásd Fejezet 4.5.5 "Lejtok körülhatarola sa (15)", oldal 288.
5. Vezetekrähagyások elhelyezese: lásd Fejezet 4.5.6 "Vezetekrähagyások elhelyezese (11)," oldal 288.
6. A határolóvezétéket a teljes lefektétés után csatlakoztassa a dokkolóallomás csatlakozójához (07/B): lásd Fejezet 4.5.1 "Határolóvezéték csatlakoztátasa a dokkolóallomáshoz (07/b)", oldal 287.

4.5.3 Akadályok körülhatárolása

A munkaterület környezetétöl fuggöen a határoló-vezetéket az akadályoktól kulönbozǒ távolságok-ban kell lefektetni. A helyes távolság meghatározásához használja a csomagolásról levalaszthato vonalzót.

TUDNIVALO KorulhatarolasokCsak akkor szuksegesek,ha az akadalyokat a keszulek utko- zeserzekeloi nem tudjak felismerni. Kerulni kell a tul suk,ill.a szuksegelen korulhatarolast.A 6 cm-nel kisebb kiugrasokat le kehl hatarolni,ellenke soetben a keszulek kurosodasokat okozhat.

Távolság falaktól, kerítésektól, ágyásoktól: min. 20 cm (05)

A keszülék a határolóvezéték mentén attól kifelé 20 cm-es távolságban halad. Ezérta határolóvezétéket a falaktól, kerítésektól, ágyásoktól stb. legalabb 20 cm távolságban kell lefektetni.

Távolság a teraszszegélyektős a burkolt utfelületektől (09)

Ha ezek a terasz- vagy utszegelyek magasabbak a gyepfeluletnel, akkor legalabbb 20 cm-es tavolsagot kell toluk tartani. Ha a terasz- vagy utszegelyek magassag azonos a gyepfelulet magassagaval, akkor a gezetek pontosan a szegelyen helyezheto el.

Akadályok távolsága a határolóvezetéktól (05)

Ha a hatarolovezetek leftektetese az akadalytol tavolodva,ill. az akadalyhoz kozeledve三点an egyutt tortenik, vagyis ha a tavolsag 0 cm, akkor a keszulek oda-vissza athalad a hatarolovezetek felett.Ahatarolokabelt ekkor ne keresztezze (06/ c),hanem parhuzamosan fektesse le (05/e).

A határolóvezéték lefektetése sarkoknál (05, 10)

Befelé hajlo sarkok eseten (10/a): A hataroló-vezetéket atlosan fektesse le, hogy a keszü-lek ne akadjon el a sarokban.
Külsö sarkok akadályokkal (10/b): A határoló-vezétéket szöget bezáróan fektesse le, hogy a készülék ne utközzön neki a saroknak.
Külsö sarkok akadályok nélkül(05/j): A határolóvezetéket 90^ -os szögben fektesse le.

4.5.4 Atjárók behatarolása (05/h)

Az atjaroban a kovetkez tavolsagokat kell betartani:

Teljes szélesség: min. 60 cm
A határolóvezéték távolsága a szegélytól: 20 cm
Távolság a határolóvezétékek kozott: min. 20 cm

4.5.5 Lejtok körülhatárolása (15)

A muszaki adatoknál megadottnál nagyobb lejto-ket a határolóvezétékkel körül kell határolni (45% = 45 cm lejtés vizszintesen mert 1 m lásd a muszaki adatok kozott távolságon) (lásd muszaki adatok).

A határolókábelt 20%-osnal nagyobb lejtön nem lehet lerakni. A forduláskor jelentkező problémkel kerülse érdekében max. 20%-os lejtöig 50 cmes távolságot kell tartani. Ha a lejtés a munkaterület külso szélénél az egyik ponton tobb mint 20%-os, akkor a határolókábelt a lejtő kezdete elott a sima felülen 20 cm-es távolságban kell lerakni.

4.5.6 Vezetekrakhagyasok elhelyezese (11)

Annak érdekében, hogy a lenyírando terulet kialakitása után is at lehessen helyezni a dokkóló állomást, illetve ki lehessen böviteni a lenyírando teruletet, rendszeresen idoközönkent rahagýasokat kehl beiktatni a határolóvezétékbe.

A gezetékráhagyások számát saját belatása szerint határozza meg.

TUDNIVALO Vezetekrakhagyasok eseten ne képzödjenek nyilt hurkok.

1. Az aktuális fukampó (11/1) körüli határolóvezétéket vezesse körbe, majd vissza az előző fukampóhoz (11/3).

2. A határolóvezetéket aztán ismét vezesse el az aktuális fúkampóhoz. Hurok képzódik. A gezetékek szorosan egymás mellett kell lenniuk.

3. A hurkot adott esetben kózépen egy további fukampóval (11/2) rögzítse a talajhoz.

4.5.7 Tipikus hiba a gezetek lerakásakor (06)

A határolóvezéték-rahagyásokat nem egyforma hosszú hurkokban rakták le (06/a).
A határolóvezéték a sarkok körül nem szakszerüen lettucekva a sarkok körül (06/b).
A hatarolóvezéték keresztézve lettuce, nem az orá jarásával egyező irányban haladva lettuce lefektete (06/c).
A határolóvezéték lerakása pontatlanul törtent, igy a gyepfelület szegélyrésze nem nyirható le (06/d).
A határolóvezeték ágai egy a gyepfelületen talalhato akadály körül történő lerakásakor nem kozvetlenül egymás melle lettek lefektete (06/e).
A kezdöpont a dokolloállomástól tül távollett kialakitva (06/f).
A határolóvezéték lefektetése a gyepfelület szegélyén kivül törtent (06/g).
A határolóvezeték lefektetése kozben az átárókra vonatkozo 20 cm-es minimális tívolsagot nem tartották be (06/h).
A határolóvezéték túl közel, vagyis 20 cm nél kisebb távolságra fektéték le olyan akadályoktól, amelyek felett a készülék áthalad-hat (06/i).

4.6 A dokolloállomás csatlakoztatása az áramforráshoz (08)

1. A tapegységet (08/1) szaraz és a kozvetlen napsugárzástol védett helyen, a dokkolóallomastól (08/2) megfelelo távolságban helyezze el.
2. A kábelt (08/3) csavarozza szorosan a tapegységhez.
3. A tápegység halózati csatlakozóját (08/4) dugja be egy esó'tól védett aljzatba (08/5).

TUDNIVALO A tapegységet ajánlott egy oyan Fl-reléhez csatlakoztatni, amelynek névleges arameròssege < 30 mA az elektramos halózatnal.

4.7 A dokkolóallomás csatlakozásainak Ellenőrzésé (08)

1. Ellenorizze, hogy a toltooszlop (13/1) elulso oldalan vilagit-e LED. Ha nem:

Húzza ki a halózati csatlakozét.

Ellenorizze az aramellatas es a hatarolovezetak osszes dugaszcsatlakozojanak megfelelo helyzet et vagy kurosodasait.

A LED állapotjelzésé

LED Üzemi allapotok

Sarga

Vilagit, ha az áramellatas sertetlen.

4.8 Quick Homing készlet telepitése

Szkennelje be ezt a QR-kodot a Quick Homing keszlet telepítési tudnivaloinak megismeréséhez. Lásd meg a 443565 sz. "Quick Homing keszlet - Telepítés" szerelesi utmutató.

5 ÜZEMBE HELYEZÉS

Ez a fejezet azokat a kezeléseket és beallitásokat ismerteti, amelyek a keszülék elő üzembe helyezéshez szükségesek. Az összes tovabbi beallitashoz lásd Fejezet 7 "Beallitások", oldal 291.

5.1 Akku feltoltse (12)

Normál üzemben a keszülék akkumulátora rend-szeresen automatikusan feltöltódk.

TUDNIVALO Az akkumulatort az elso hasznalat elott teljesen toltse fel. Az akkumulator barmilyen toltottsigi allapotban tothet. A toltes megszakitasa nem kurositja az akkumulatort. Az akkumulatort csal akkor lehet tolteni, ha a keszulek be van kapcsolva.

1. A keszüléknek (12/1) úgy kell a dokolloalomásban (12/3) állnia, hogy a keszülék érintkezöfelületei hozzaáerjenek a dokolloalomástoltóerintkezöihez.
   2.A nbbal kapcsolja be a keszuleket.
2. A keszülék kijelzöjén ez lathó: Akkumuátor toltódk. Han nem: lásd Fejezet 10 "Hibaelhárítas", oldal 295.

5.2 Alapbeallitások vegrehajtása

1. Nyissa ki a takarofedelet.
2. A nbbal kapcsolja be a keszuleket. Megjelenik a firmware, a kód és a tipus.

3. A nyelvvalasztásra szolgálo menüben a vagy gombbal valassza ki a nyelvet, majd a gombbal hagyja jóva.

4. A Bejelentkezés > PIN-kód megadásamenüben adja meg az elore beallitott 0000PIN-kodot. Ehhez a agy gombbalvalassza ki a 0 karakter, majd a gombbal hagyja jová. A PIN megadása után a hozzaféres engedélyezve van.
   5.A PIN-kód megváltoztatása menüben:

A Adja meg az uy PIN-kodot mezoben adjon meg egy uy, tetszoleges négjegy PIN-kodot. Ehhez a agy gombbal valasszon ki egy karaktert, majd a gombbal hagyja jová.
A Ismetelje meg az uy PIN-kó-dot mezőben adja meg ujra az uy PIN-kódot. Ha a két beirt kód azonos, a kóvetkező láthato: A PIN-kód modosí-tasa sikerült.

1. A Adja meg a datumot menüben allitsa be az aktuális datumot (formá-tum: NN. HH. 20EÉ). Ehhez a gomy gombbal valasszon ki egy karaktert, majd gombbal hagyja jóva.
2. A Idô megadása > 24-óras formátum menüben állitsa be az aktuális idôt (formátum: 00:PP). Ehhez a Ágy gombbal valasszon ki egy karaktert, majd a —gombbal hagyja jová.

Az alapbeállitások megtörténtek. Megjelenik az Nincs kalibrálva Nyomja meg az Indí-tás gombat allapot.

5.3 Vagasi magassag beallitasa (14)

A vágasi magassag 25-55 mm kozott kézzel, fokozatmentesen allithato.

TUDNIVALO A kalibralasi mozgashoz (lasd Fejezet 5.4 "Automaticus kalibralas vegrehajtasa", oldal 290) es a kezdopontok betanitashoz (lasd Fejezet 7.5.2 "Kezdopontok beallitasa", oldal 292) ajanoltt vagasi magassag 55mm

1. Nyissa ki a boritast (14/1).
2. Állitsa be a vágási magasságot (az aktuális vágási magasság a figyelőablakban (14/3) lathato):
   Vagasi magassag (azaz a pázsitmagassag) növelése: A forgathato gombot (14/2) forditsa el az orá jarásávalegyezó irányban (14 / + )

Vagasi magassag (azaz a pázsitmagassag) csökkentese: A forgathato gombot (14/2) forditsa el az orá jarásával elentétés irányban (14/).

1. Csukja be a fedelet.

5.4 Automatikus kalibrás végrehajtása

TUDNIVALO Üzembe helyezés elott végezzen kalibráló menetet (lásd Fejezet 5.4 "Automatikus kalibrálás vegrehajtása", oldal 290) vagy tanitsa be a kiindulasi pontokat (lásd Fejezet 7.5.2 "Kezdópontok beallitása", oldal 292).

Allitsa a keszuleket a kiindulasi helyzetbe (13)

1. Allitsa a keszüléket a gyepfelülen a kiindulási pozicióba:

a dokkoloallomastol legalabb 1 m-re balra es 1 m-rel elotte
az elulso oldalavala hatarolovezetek felé

A kalibrás elindítása

1. Ellenorizzee, hogy a keszülek varhato moz-gastartományaban nincsenek-e akadalyok. A keszüleknek képesnek kell lennie arra, hogy egyszerre mindkét elso kerekevel athaladjon a hatarolóvezetéken. Szükség eseten tavolitsa el az akadalyokat vagy atmenetileg tegye belüre a kábelt (min. 35 cm szükséges).
2. A mmbbal inditsa el a keszüléket. A kijel-zón a kovetkező lathato:

! Figyelmeztétés! Indul a gép
Kalibrálás, [1] fázis

Kalibrálás kozben

A határolóvezétékben a jelerösség meghatározá-sához a készülék elöször kétşer áthalad a határolóvezéték felett, majd ezt követöen a visszatér a dokkolóallomáshoz és ott marad.

A kijelzón megjelenik a következő üzenet: Kalibrálás befejezódt.
Az akku toltodik.

TUDNIVALO A keszüléknek a dokollo állomásba érve meg kell állnia. Ha a keszülék a dokolloállomásba valo behaladáskor nem kerul érintkezésbe, tovabbhalad a hatarolóvezétéknel. Ha a keszülék a dokolloállomáson áthalad, akkor a kalibrálasi folyamat sikertelen volt. Ebben az esetben a dokolloállomást meg jobban be kell igazitani, majd a kalibrálast meg kell ismetelni.

Kalibralias utan

Megjelenik az elore beallitott aktualis vagasi idotartam.

Az összes további beallitáshoz lásd Fejezet 7 "Beallitások", oldal 291.

Robolinho

TUDNIVALO A rendeltetesszerü üzemelésbiztosítása, valamint a hibaüzenetek előfordulásnak kikuszöbólse érdekében a hurok hosszát a „Belépési pontok tanulása" funkcióval meg kell mérnni.

6 KEZELELES

6.1 A keszülk kézi inditasa

1.A nbbal kapcsolja be a keszuleket. Nem terv szerinti szegelyiras eseten: lasd Fejezet 7.7 "Szegelyiras kezi inditas eseten", oldal 293.
2.A mmbbal inditsa el kezzel a keszuleket.

6.2 Pázsitnyírás megszakítása

• Nyomja meg a combot a dokolloallomáson (12/4) vagy a készüléken.

A keszülék automatikusan a dokolloállomásba megy. Az aktuális napi nyírási terv trolódk és másnap az előre beallitott idöpontban indul újra.

Nyomja meg a Igombot a keszuleken. A nyirasi uzemmod fél orara megszakad.
Nyomja meg a combot a keszülken. A keszülk kikapcsol.

TUDNIVALO Veszhelyzet eseten a keszuleket a STOP gombbal (12/2) lehet leallitani.

6.3 Mellekfelulet nyirasa (05/NF)

1. A keszüléket emelje fel, majd kézzel helyezze el a mellekfelületen.
   2.A combbal kapcsolja be a keszuleket.
   3.A nbbal hivja be a fomenut.
2. vay * Bvallitasok
3. vay * lekfelulet nyirasa
   6.A a gombal valassza ki anyirasi idot.
   7.A gombbal inditsa el kezzel a keszuleket.
   A beallitastol fuggoen: A keszulek a beallitott idopontban nyirast vgeez, majd pedig kikapcsol vagy addig folytatja a nyirast, amig az akkumulatora le nen merul.

A mellekfelet nyirasa utan a keszuleket kezzel vigye vissza a dokolloallomasba.

7 BEÁLLITÁSOK

7.1 Beállítás behívása – Általános

1.A nbbal hivja be a fomenut. Tudnivalo: A menupont elotti csillag * azt jelzi, hogy a menu eppen ki van valasztva.
2. vay * Bollitasok
3.A a gombal valassza ki a kivant menupontot, majd a gombbal hagyja jová.
4. Adja meg a beallitásokat. Tudnivalo: A menüpontok ismertetése a következő szakaszokban történik.
5.A gmbbal terjen vissza a fomenuhoz.

TUDNIVALO Tovabbi menupontok: lásd Fejezet 5.2 "Alapbeállitások vegrehajtása", ol-dal 289.

7.2 Billentyühangok bekapcsolása/ kikapcsolása

1. vay * Tentyuhangok
2. Billentyuhangokbekapcsolasa/kikapcsolasa:

vagy Aktivalas: Billentyuhangokbekapcsolasa.
vagyikapcs. : Billentyuhangok kikapcsolasa.

7.3 Gazdasagos mód bekapcsolasa/ kikapcsolasa

Gazdasagos üzemmodban a keszülek energiaatakarekos üzemmodra valt. EzaltalCsokken az energiafelhasznalas es a zajkibocsatás.

TUDNIVALO Magas es suru f u eseten, valamint tomor pázsithenger eseten nem ajanlott, ill. nem lehétseges.

1. vasy * Mode
2. Gazdasagos mod bekapcsolasa/kikapcsolasa:

Aktivalas Gazdasagos uzemmod bekapcsolasa.
Kikapcs. Gazdasagos uzemmod kikapcsolasa.

7.4 Esórékelo beallitasa

TUDNIVALO Szaraz paszit nyirasa eseten csokken a szennyezodés merteke. Az esoerzekelobekapcsolasyal es egy kesleltetesi ido beallitasaval megakadalyozhato, hogy a keszulek akkor is nyirjon, ha a paszit nyirkos.

Ha az esoérzékelo be van kapcsolva, akkor a készülk kezdódo eso eseten vissatér a dokkola-lomásba. Ott addig tartózkodik, amig az esoérzékelo meg nem szarad. Ezután meg kivarja a bea-litott késleltetési ido leteltét, mielott folytatja a pázsityírast. Az esoérzékelo érzékenysége be-allithato.

1. vəy * évérzekeló
2. Esőérékek bekapcsolása/kikapcsolása:

vagy Aktivalas: Esoszenzor bekapcsolasa.
vagyikapcs. : Esoszenzor kikapcsolasa.

1. Az esoerzekelok késleltetesenek beallitasa:

Vagy Esoerzekeloks1.
xx oraxxperc A agy gombbal valassza ki, majda gombbal erositse meg a késleltetes kivant ertékét.

1. Az esöérékelö érzékenységénék beállitasa:

Vagy Esóérzékenység
A agy gombal allitsa be, majd a gombbal erositse meg az erzekenyseg kivant erteket.

7.5 Vagoprogram beallitasa

7.5.1 Vagóprogram beállitása -Általános

1.A nbbal hivja be a fomenut.
2. v@y * Pwogramok
3.A a gombal valassza ki a menupontot, majd a gombbal hagyja jová.
4. Adja meg a beallitásokat. Tudnivaló: A menüpontok ismertétese a következő szakaszokban történik.

7.5.2 Kezdopontok beallitasa

Kezdópontok betanitása

1. Alltsa a keszuleket a dokolloallomasba.
   2.A gmbbal kapcsolja be a keszuleket.
   3.A gnbbal hivja be a fomenut.
2. vagy * Pgramok
3. vay * Bépési pontok
4. vay * kzdopontok betanitasa
5. vay * kzdopontok betanitasyanak inditasa

Vagy nditas.Akszuleka hatarolovezetek menten halad.
vagy tt, h a keszulek el-erte a kivant kezdopontot. A keszulek ta-rolja a kezdopontot.

1. vay 1. Kezdopont megadasa, ha a betanitasi menetben nem lett meghatarozva kezdopont. Ha itt nincs meg hatarozva kezdopont, akkor a kezdoponto meghatarozasa automatikusan tortenik.
2. vay x kzopont: XX m, ha az utolso kezdopontot elerte a keszulék.

Kezdopontok meghatarozasa kézzel (05)

Az elso kezdopont (05/X0) elore be van állitva, és a dokkolóallomástól 1 m távolságban jobbra talalható. Ezen pont után további kezdopontok lehetnek meghatározva (lásd muszaki adatok). A kezdopontok meghatározásakor vegye figyelembe, hogy:

A kezdópontok ne legyenek tú messze a dokkoloállomástol, ill. tú kozel egymashoz (06/f).
Csak annyi kezdopontot hasznaljon, amennyisi szükséges.

1. vay * Bépési pontok
2. vay * pont [020m]-nel A agy a gombokkal egymas utan vallasszon ki egy szamot es a gombbal hagyja jová.
3. vay * pont [075m]-né1 A agy a gombokkal egymás után va-

lasszon ki egy szamot es a gombbal hagyja jová.

1. Ha szükséges, határozzon meg további kezdópontokat.
   5.A nbbal terjen vissza a fomenuhoz.

7.5.3 Vagasi idopontok beallitasa

TUDNIVALO A vagasi idopontok programozasa es a vagas megkezdese kozott legalabbb 30 percnek el kell telnie. Ellenkez osetben a keszulek az utolso gomb kezelse utan legkorabban 30 perc elteltével indul el.

A Heti program történik azoknak a napoknak és idöknek a beallitasa, amikor a készüléknek dolgoznia kell. Szükség eseten ezeket a beallitasokat igazitsa hozza a kert meretehez. Ha kb. egy hét után meg lathatok vagatlan felületek, akkor novelje a vágasi idoket.

1. vay * Heti program

Vagy Minden nap [X]: A készülék minded nap a beallitott idöben vag. Ha a Minden nap [ ] felirat lathato, akkor a készülék csak a hét beallitott napjain végaz vagast.
Vagy Hétfó [X]...* Vasár-nap [X]: A készülék a hét beallitott napjain a beallitott idöben vág. Ha pl. Hétfó [ ] felirat lathato, akkor a készülék a megadott napon nem végez vágást.
vagy odositas :Azadott napon kapcsolja be [x] vagy kapcsoljaki [], allitsa be az idoket, a vagas fajtajt es a kezdopontokat.

1. Adja meg a beallitásokat minded napra vagy a meghatározott napra:

pl. [M] 07:00-10:00 [?] : Normál vágás [M] 07:00 - 10:00 ora közott automatikusan cserélódő kezdópontokkal 0 -9-ig [?]
pl. [R] 16:00-18:00 [1]: A keszülk 16:00 orakor a szegelynyirassal kezd [R], majd vegihalad a hatarolovezetakeljes hosszaban. Ezutan megkezdi a fe-luetnyirast az 1. kezdopontban [1]. 18:00 orakor, ill. amennyiben az akku lemerult, a keszülk vissatér a dokkoloalomásba.

Vagy Modositas: Modositas a kivasztoft beallitasokat.
vagyovabb:Nyugtazzaamodositottbeallitast,majdfolytassaakovetkezobeallitassal.

1. Vary Mentes : Mentse a menü-pont összes modositott beallitasat.

7.5.4Átmeno uzemmod

Az atmeno üzemmod szuk atjarasokban gondos-kodik a jo nyirasi eredmenyrol.

1. Jelolje ki a kezdopontot a szuk atjárásban (lásda „Kezdopontok beallitasa" c. szakaszt).
2. Atjaro uzemmodban induljon el a kijelolt kezdoponttol (lasd a Vagoprogram beallitasa" cimu szakaszt).

pl. [P] 16:00-18:00 [3]: A keszülk 16:00 orakor elindul az atmeno uzemoddal [P], es megkezdi a nyirast a kezdopontban 3 [3]. 18:00 orakor, ill. amenyniben az akku lemerult, a keszülk visszatér a dokollomásba.

7.6 inTOUCH

Egy atjaroval fennallo kapcsolatot meg lehet szakitani. Ezzel a keszulek 30 percig nyitott egy ujkapcsolat felepitesehez.

TUDNIVALO Egy kapcsolat késöbbi létesitéshez a kapcsolatot elször ujra meg kell szakitani akkor is, ha a keszüléket elozoleg nem kapcsolták hozzá egyetlen átjaróhoz sem.

inouch

1. Kapcsolat megszakítása
   A készülék üzenete: Kesz.

3.A gombbal hagyja jová, majd terjen vissza a menuhoz.

7.7 Szegelynýirás kezi indítas esétén

Kézi inditás esetén itt lehet beallitani, hogy a készülék a szegélyirással kezdjen.

Végezze el a szegényírást a programozott vá-gási idokben: lásd Fejezet 7.5.3 "Vágási idopontok beállitása", oldal 292.

• $egelyirás

• kezi indítás esétén

7.8 Mellekfelület nyirásanak beallitása

• Mlékfelület nyirasa

• Allitsa be a vagasi idoket:

A mellekfeulet vagasa ki van kapcsolva.

vagyaktiv:

A keszülék addig dolgozik, amíg az akku-mulátora le nem merül.

Vagy Vagasi ido (perc)

A keszülk a mellekfelületet a beallitott ideig vágja. A követező vágasi idok allithatok be: 30/60/90/120/az akku lemerüléséig.

7.9 Kijelzó fényerejének beallitasa

Ha a kijelzö pl. erós napsugárzas eseten nehezen olvashato, akkor a kijelzes a megjelenitési kontraszt modositásával javithato.

• Kýelző kontraszt

2.A a gombal novelje/csokkentse a kijelz kontrasztjat, majd a gombbal hagyja jová.

7.10 Beallitasyedelem

Ha a beallitásvedelem ki van kapcsolva, akkorCsak a biztonsággal kapcsolatos hibák nyugtázasakor kell megadni a PIN-kódot.

*Baillitatasvedelem

1. Beallitasyedelembekapcsolasa/kikapcsola

Vagy Aktivalas: Beallitasyedelembekapsolasa

Vagyikapcs. : Beallitasyedelem kikapcsolasa.

7.11 Uj kalibralias

Ha a hatarolovezetek helyet vagy hosszat megvaltoztattak, vagy ha a keszulek a hatarolovezeteket nem képes megtalalni, akkor uy kalibralias szükséges.

Uj kalibralias

1. Kalibrás visszaállítasa?

1. Kalibrás végrehajtása: lásd Fejezet 5.4 "Automikus kalibrás végrehajtása", oldal 290.

7.12 Gyári beálítások visszaállitása

A keszülék gyári beallitásait peldául ertékesités esétén helyre lehet állitani.

1. vay * yari beallitasok A keszulek uzenete: A beallitasok helyreallitasa sikerult

8 INFORMÁKIK MEGJELENİTESE

A Información menu a keszülékadatok megjelenitésère szolgál. Ebben a menüben nem lehet a beallitásokon modositani.

1.A nbbal hivja be a fomenut.
2. vasy * informaciok
3.A gojbal valassza ki a menupontot, majd a gombbal hagyja jova. Tudnivalo: A menupontok ismertete a kovetkez részekben tortnik.
4.A nbbal terjen vissza a fomenuhoz.

Késszerviz

Azt mutatja, hogy hany üzemorán belül szükséges a késszerviz. A számlátó kézzel lehet viszszaïllitani. A késszervizt egy AL-KO szakkereskedonek, technikusnak vagy szervizpartnernek kell evégezie.

AlItsa vissza a kessszerviz szamlalojat:

1. Vagy Jovahagyas

Hardver

A keszülékre vonatkozó informáciokat mutat, mint pl. a típust, a gyartasi évet, az üzemórákat, a sorozatszámot, a vágasi alkalmak számát, az összes vágasi idöt, a tõltési ciklusok számát, az összes tõltési idöt, a határolóvezetak hurkainak hosszt.

Szoftver

A szoftver valtozatat mutatja.

TUDNIVALO Mindig tartsa napra kesz alla- potban a Robolinho pázsitnyiro robot szoftverét. Rendszeresen ellenörizze a firmware valtozatot, és szükség eseten frissitse. A Robolinho frissitó szoftver megtalalható a következő internetcimen: www.al-ko.com/shop/de/robolinho-autoupdater

Programinformatáció

Az aktualis beallitasokat mutatja, mint pl. az oszszes heti vagasi idot.

Uzemzavarok esétén

Az utoljára felmerült hibaüzeneteket mutatja dátummal, idoponttal és hibakóddal.

9 KARBANTARTÁS ÉS ÁPOLÁS

VIGYAZAT! Sérulésveszély. Az éles szélü es MOZgo keszülékalkatrészek sérulëseket okozhatnak.

Karbantartasi, apolasi es tisztlasi munkak kozben mindig viseljen vedokesztyut!

9.1 Tisztoiás

FIGYELEM! Víz használata miatti veszély. A robot pázsitnyíroba és a dokkolóállomásba bekerülő viz az elektramos alkatrészek károsodásához gezet.

Soha ne frocskolje le vizzel a robot pázsitnyirot és a dokolloálomást.

Robot pázsitnyíró tiszítása

VIGYAZAT! Sérulésveszély a vagokés miatt. A vagokések nagyon élesek, és vagasi séralèseket okozhatnak.

Viseljen védökesztyút!
Ugyeljenarra,hogytestreszeineerjenekele a vagokesek teruletere.

Hetente egyszer végezze el a kovetkezot:

1.A Gmbbal kapcsolja ki a keszüléket.
2. A haz felületét egy kézi seprüvel, egy kefével, egy nedves kendevel vagy egy puha szivaccsal törölje le.
3. Az also lemezit, a pázsitnyíró fedelét és a vágokést kefével tiszítitsa meg.
4. Ellenorizzee a vagokés sérulèseit. Szükség esétén csere: lásd Fejezet 9.3 "Vagokés cseréje", oldal 295.

Dokkolóallomás tiszítása

1. A fumaradekot es a lombot vagy mas targyakat rendszeresen tavolitsa el a dokkoloallomasbol.
2. A dokkoloallomas feluletét nedves kendovel vagy puha szivaccsal torolje le.

9.2 Rendszeres ellenorzsés

Általános Ellenörzsés

1. Hetente egyszer ellenorizze a teljes telepités károsodásait:

Keszülék
Dokkoloállomás
Hatarolovezetek
Tapegység

1. A hibás alkárészeket a gyártó eredeti potal-katrészeire kell kicserélni, ill. a gyártó szervizállomásan kicserétetni.

Kerekek szabad MOZgásának Ellenörzese

Hetente egyszer végezze el a következőt:

1. A kerekek körüli terüleket alaposan meg kell tisztitani a fumaradványoktól és mas szennyezódéktól. Ehhez használjon kézi seprüt és egy Kendőt.
2. Ellenorizzee, hogy az összes gorgő konnyen jár-e és kormányozható-e.

Tudnivalo: Ha a gorgok nehezen jarnak vagy nem kormanyozhatok, a gyartó szervizállomásán cseréttesse ki.

A robotfūnyíró érintkezöfelületeinek Ellenörzese

1. A szennyezódéseket egy kendövel távolítsa el, majd az érintkezőket gondosan zsirozza be.

A dokkoloallomás toltóerintkezöinek Ellenörzese

1. Húzza ki a halózati csatlakozót.
2. A toltóerintkezoket nyomja a dokkoloállomás fele, majd engedje el. A toltóerintkezoknek vissza kell ugraniuk a kiindulási helyzetükbe.

Tudnivalo: Ha a toltoerintkezok nem ugranak vissza, a gyartó szervizállomásan cserétesse ki öket.

9.3 Vagokés csereje

VIGYAZAT! Sérulésveszély a vagokés miatt. A vagokësek nagyon élesek, és vagasi sé rülëseket okozhatnak.

Viseljen védokesztyut!
Ugyeljenarra,hogytestreszeineerjenekbe- lea vagokesek teruletere.

FIGYELEM! A keszülek károsodásanak veszélye szakszerütlen javítas miatt. Az elhajlott, beszerelt vágokések kiigazítasa miatt a kestányér károsodhat.

Ne igazítsa ki az elgörbült vágokéseket.
Az elgorbult vagokeseket a gyartoeredeti potalkatrészeire cserelje ki.

Az elhasznalódt vagy elgorbult vágokést ki kell cserélni.

1.A hbbal kapcsolja ki a keszuleket.
2. Fektesse le a keszüléket a vigókësekkel felfelé.
3. Csavarja ki a rögzítócsavarokat.
4. Vegye ki vágokést a helyeröl.
5. A vágokés helyét egy puha kefével tisztítsa meg.

Tudnivalo: A vagokések teljes hosszukban élesitve vannak, es ezert 180^ -kal elforgatva is beszerelhetok, igy elettartamuk megduplá-zodik.

1. Vágokés cseréje:

Ha a vágokést az elso összeszerelés ota meg nem forditották meg: Forditsa el 180^ -kal a vágokést, majd az élesitett oldalával a keszülék felé ismét tegye be a vágokészülékbe, majd a rogzítócsavarokat kézzel üjra húzza meg.
Ha a vagokest az elso osszeszerelés ota egyszer már megforditották: Az uy vagokest az elesitet oldalával a keszülék felé tegye be a vagokészülékbe, majd az uy rogzítócsavarokat kézzel ujra húzza meg. Tudnivalo: Csak a gyartóeredeti potalkatrészeit használja.

Makacs, kefevel nem eltavolithato szennyezodesek esetuben a kestanyert ki kell cserelni, mivel a kiegyensulyozatlansag eros zajkepzodest, fokozott kopast es mukodesi zavarokat okozhat.

A terzokest altalaban nem kell kicserelni.

10 HIBAELHÁRITÁS

10.1 A keszülék- és kezelési hibák kijavítása

VIGYAZAT! Sérulésveszély. Az éles szélü es MOZgo keszülékalkatrészek sérulëseket okozhatnak.

Karbantartasi, apolasi es tiszitasi munkak kozben mindig viseljen vedokesztyut!

TUDNIVALO Olyan hibák esetében, amelyek nem szerepelnek ebben a tablázatban, vagy amelyeket saját maga nem tudja kijavitani vevószolgálatunkhoz.

Zavar Ok Elhárítás
A készülék nem indul el.
	Az akkumulátor lemerüt. A készüléket tõltse fel a dokkolóallomásban.
A készülék mozog és beásódik. A kerekek tovább forognak.
	■ Az ütközöérintkezők nem oldanak ki.	Keresse fel a gyártó szervizállomását.
	■ A fü tül magas.	■ Növelje a vágási magasságot, majd a foko-zatosan engedje le a kivist magasságig. ■ A füvet egy fünyíróval nyirja rövidre.
	■ A készülék a gyepfelület egyik egyenetlenségén áll.	Szüntesse meg az egyenetlenséget.
A készülék rossz idöpontban nyírja a füvet.
	■ A készülék beállitott ideje nem jó. Àllítsa be az orát.
	■ A vágás idöartama rosszul van megadva.	Állítsa be a vágási idöket.
	■ A készülék elvesstzi az idöbeállitá-sokat.	Az akkumulátor hibás. Kesesse fel a gyártó szervizállomását.
A motor nyírásközben leál.
	■ A motor tülterhelt. Kapcsolja ki a készüléket, állítsa sima felületre vagy alacsony füre és probáljá Újra beindítani.
	■ Az akkumulátor lemerüt. Tõltse fel az akkumuláort.
	■ A vágokések kopottak. Fordítsa meg vagy szükség esétén cserélje ki a vágokéseket.
A vágási eredmény nem egyenletes.
	■ A vágási idő tül rövid. Programozzon be hosszabb vágási idöt.
	■ Tül nagy a vágási terület. Csökkentse le a vágási területet.
	■ Tül alacsony a vágási magasság. Növelje a vágási magasságot, majd a fokozato-san engedje le a kivist magasságig.
	■ A vágokések kopottak. Fordítsa meg vagy szükség esétén cserélje ki a vágokéseket.
Az akkumulátor üzemideje jelentösen csökken.
	■ Tül alacsony a vágási magasság. Növelje a vágási magasságot, majd a fokozato-san engedje le a kivist magasságig.
	■ A fü tül magas vagy tül nedves.	■ Hagyja megszáradni a füvet. ■ Állítsa magasabbra a vágási magasságot.
A készülék rezeg vagy tül erós a zajképszódés.
	Kiegyensúlyozatlanság a vágokésben vagy a vágokés meghajtásában	Tiszítlsa meg a fünyírófedelet. Keresse fel a gyártó szervizállomását.
Az akkumulátor nem tõltõdik fel, ill. alacsony az akkufeszültség
	A dokolloállomás tõltöérintkezöi szennyezettek. A készülék érintkezőfeliületei szennyezettek.	Tiszítlsa meg a tõltöérintkezöket és az érintke- zőfelületeket.
	A dokolloállomás nem kap ára-mot.	Csatlakoztassa a dokolloállomást az áramfor-ráshoz.
	A készülék nem éri el a tõltöérint- kezöt.	Helyezze a készüléket a dokolloállomásba, majd ellenörizze, hogy a tõltöérintkezök il- leszkednek-e. Keresse fel a gyártó szervizállomását.
	Az akkumulátor elettartama vegé-re ERP.	Keresse fel a gyártó szervizállomását.
	A tõltöelektronika hibás. Keresse fel	a gyártó szervizállomását.

10.2 Hibakódk és hibaelhárítás

TUDNIVALO Olyan hibák esetében, amelyek nem szerepelnek ebben a tablázatban, vagy amelyeket saját maga nem tudja kijavitani vevöszolgálatunkhoz.

Hibakód Ok Elhárítás
CN001: Tilt sensor A dólésérzékelő működésbe lépett: ■ a megengedettnél na-gyobb a dólésszög ■ A készülék elakadt ■ A lejtő/emelkedő túl me-redek	Állítsa a készülék tíszintes felületre és nyugtázza a hibát.
CN002: Lift sensor Az emelésérzékelő működésbe lépett: ■ A készülék burkolata fel-emelés vagy egy akadály miatt felfelé elmozdult.	Távolítsa el az akadályt.
CN005: Bumper de- flected	A készülék rámutott egy aká-dályra, és nem tudjag magat kiszabadítani (pl. ütközés a dokkolóállomás közelében).	Állítsa a készülék a szabad, beha-tárol gyepfelületre. Változtassa meg a határolóvezéték helyét.
CN007: No loop signa nal	■ Nincs hurokjel ■ A határolóvezéték hibás. ■ A hurokjel tül gyenge.	■ Ellenőrizable a LED-eket a dokkolóál-lomáson. ■ Ellenőrizable a dokkolóallomás áramellatását. Húzza ki, majd dugja vissza a pátegységet. ■ Ellenőrizable a határolóvezeték sérülle-seit. Javítsa meg a hibás gezeték.
CN008: Loop signal weak	■ Gyenge a hurokjel ■ A határolóvezeték tül mélyen van elhelyezve	■ Ellenőrizable a LED-eket a dokkolóál-lomáson. ■ Ellenőrizable a dokkolóallomás áramellatását. Húzza ki, majd dugja vissza a pátegységet. ■ A határolóvezeték emelje fel az előirt magasságba, esetleg rösztipse közvetlenül a pázsit felületén.
CN010: Bad position	■ A készülák a behatárolt gyepfelületen kívül talál-ható. ■ A határolóvezeték lera- kásakor keresztezés tör-tent.	■ Àllítsa a készülák a szabad, beha- tárolt gyepfelületre. ■ Helyesbítse a határolóvezeték hely-zétét a kanyarok és az akadályok körül. Szüntesse meg a kabelke- resztezást.
CN011: Escaped ro- bot	A készülák a behatárolt gyepfelületen kívül található.	Helyesbítse a határolóvezeték helyzetét a kanyarok és az akadályok körül.
CN012: Cal: no loop	Hiba a kalibrálás során: ■ A készülák nem találja a határolóvezeték.	■ Ellenőrizable a dokkolóallomás áramellatását. Húzza ki, majd dugja vissza a pátegységet. ■ Àllítsa a készülák ez előirás sze- rinti kalibrálási pozicióba, pontosan derékszögen allítsa be. A készü- léknek át kell tudnia haladni a hatá- rolóvezeteken.
CN015: Cal: outside
CN017: Cal: signal weak	Hiba a kalibrálás során: ■ Gyenge a hurokjel ■ Nincs hurokjel ■ A határolóvezeték hibás.	■ Àllítsa a készülák ez előirás sze- rinti kalibrálási pozicióba,这点an derékszögen allítsa be. ■ Ellenőrizable a dokkolóallomás áramellatását. Húzza ki, majd dugja vissza a pátegységet. ■ Ellenőrizable a határolóvezeték sérülle-seit.
CN018: Cal: Collisi- on	Hiba a kalibrálás során: ■ A készülák akadálynak ütközöttt.	Távolítsa el az akadályt.
CN038: Battery Az akkumulátor lemerült:
	■ A határolóvezeték hurok- része tül hosszú, tül tok a sziget.	Változtassa meg a határolóvezeték he- lyét.
	Feltöltéskor nincs érint-kesés a tõltöérintkező-kön	Tiszítisca meg a tõltöérintkezőket.Helyezze a készüléket a dokkolóá-lomásba, majd ellenörizze, hogy a tõltöérintkező illeszkednek-e.A tõltócsatlakozókat ellenöriztesse és cseréltesse ki a gyártó szervízlomásán.
	Akadályok a dokolloállomásközelében	Távolítsa el az akadályokat.
	A készülék elakadt. Állítsa	a készüléket a szabad, behatároltg,yepfelületre.
	A készülék nem találja a dokolloállomást.	Ellenörizze a határolóvezéték séri-léseit.A határolóvezéték a gyártó szervi-zállomásán nézesse át.
	Az akumulátor elhasz-náloddott.	Az akumulátor a gyártó szervízlomá-sán cseréltesse ki.
	A tõltöelektronika hibás. Az tõltöelektronikát a gyártó szervízlomásán ellenöriztesse.
CN099: Recov escape	AutomATUS hibaelhárítas nem lehetséges	Nyugtázza készel a hibauzenetet.Megismétlódes esetén: A készüle-ket a gyártó szervízlomásán elle-nóriztesse.
CN104: Battery over heating	Az akumulátor tülmelegedett (több mint 60 °C).Kisütés nem lehetséges.Vesztleállítás a felügyeleti elektronika révén	Kapcsolja ki a készüleket és hagyjalehúnlaz akkumuláort.A készüleket ne helyezze a dokko-loállomásra.
CN110: Blade motor over heating	A fünyirrómotor tülmelegedett (több mint 80 °C).	Kapcsolja ki a készüleket és hagyjalehúnl.Megismétlódes esetén: A készüle-ket a gyártó szervízlomásán elle-nóriztesse.
CN119: R-Bumper de-flected	A készülek rafutott egy akadáryra, és nem tudja magát kiszabadítani.
CN120: L-Bumper de-flected
CN128: Recov Impos-sible	A készülek rafutott egy akadáryra, és nem tudjagmagát kiszabadítani.	Távolítsa el az akadályt.
	A készülek a behatároltg,yepfelületen kívül talál-ható.	Állítsa a készüleket a szabad, beha-tárolg,yepfelületre.Változtassa meg a határolóvezétékhelyét.
CN129: Blocked WL A bal oldali kerékmotor el-akadt.	Szüntesse meg a blokkolást.
CN130: Blocked WR A jobb oldali kerékmotor el-akadt.	Szüntesse meg a blokkolást.

A további hibakódok leírását az AL-KO honlapján találja.

11 SZÁLLITÁS

A keszülék szállítását az alábbiak szerint végéz-ze:

1. A nbbal vagy a stop gombbal allitsa le a keszuleket.
   2.A gmbbal kapcsolja ki a keszuleket.
2. A keszüléket két kézzel a háznál fogva emelje fel:

A vágokést nem szabad megérinteni.
A vágokés sohase forduljon a teste felé.

12 TÁROLÁS

12.1 Robot pázsitnyiro tárolása

A teli idoszakban, ill. az elore lathatoan 30 napnal hosszabb ideig tartó üzemen kivül helyezés eseten raktarozza a keszuleket.

1. Az akkumulátort teljesen tölte fel (Akku fel-toltése (08)).

2. A keszüléket alaposan tiszítitsa meg (lásd Fejezet 9.1 "Tiszítás", oldal 294).

3. A keszülék megörzese:

az osszes kerekén allya
száraz, zárható és fagytól védett helyen
gyerekektol elzarva

12.2 Töltőoszlop leszerelése és tárolása (18, 19)

Teli idoszakban, ill. elore lathatoan 30 napnal hosszabb ideig tarto üzemen kivul helyezes eseten szerelje le es tárolja el a toltoszlopot.

1. A tápegységet valassza le a halózatról, majd húzza ki a dokkoloallomásból.
2. Töltőoszlop leszerelése:

A toltooszlop (18/3) mindkét (18/1) és (18/2) csavarját csavarja ki.
Nyomja meg egyszerre a (18/4, 19/1) gombokat a toltoszlop kioldasahoz.
Billentse meg a toltooszlopot (19/a).

Oldja ki a (19/2) és (19/3) dugaszcsatlakozó.
Az aljzat (19/4) nyilasát a teli fedél- le (19/5) zárja le (19/b), lásd a muszaki adatokat.

1. Töltöoszlop tárolás:

száraz, zárható és fagytól védett helyen
gyerektol elzarva

12.3 A határolóvezéték átteleltetése

A határolóvezeték a talajban maradhat, nem kell onnan eltávolitani.

13 ARTALMATLANITÁS

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvenyrol

A használt elektrmos és elektronikus keszülékek nem tartoznak a ház tartásihulladékhoz, hanem valogatott begyüjtese, ill. artalmatlanitásuk szükséges!

A régi elementek vagy akkumulátorokat, amelyek nincsenek a régi keszülékbe rögzítve, leadas elött el kell távolítani! Ezek ártalmatlātását az akkumulátorokra vonatkozo törveny szabályozza.
Az elektramos es elektronikus keszülékek tulajdonosai, ill. hasznaloi kotelesek a keszülékeket hasznalatuk befejeztével visszaszolgaltatni.
A vegfelhasznaló kizárolagos felelosssege, hogy torölje az artilmatlanitando regi keszuléken levő szemelyes jelgú adatait!

Az athuzott hulladektaroló edeny szimbolum azt jelenti, hogy az elektromos és elektronikus készülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.

Az elektromos es elektronikus keszulekek a kovetkez helyeken dijtalanul leadhatok:

Nyilvános törvenyes ártalmatlanitó, ill. gyüjtö-pontok (pl. kommunális hulladékudvarok)
Elektromos keszülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. EZT. Önkent felajánlani.

Ezek az allitásokCsak azokra a keszülékek ervényesek, amelyeket az Europai Unio országaiban telepitéttek es vásároltak,és amelyek a 2012/19/EU sz. europai irányelhatalya ala tartoznak.Az Europai Unión kivuli országokban ezektől eltérő rendelkezesek lehetnek érvényben a hasznalt elektromos es elektronikus keszülékek arthalmanitására vonatkozoan.

Tudnivalok az akkumulátorokra vonatkozó törvényel (BattG) kapcsolatban

A hasznalt elementk es akkumulatorok nem tartoznak a haztartasi hulladek-hoz, hanem valogatott begyutese, ill. artilmatlanitasa szukseges!

Az elektromos keszülékebköl származó elementek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémia rendszerre vonatkozo informácik a kezelési és szerelesi utmutatóban található további adatok kozött találhatök.
Az elementek es akkumulatorok tulajdonosai, ill. hasznaloi kotelesek a keszulekeket hasznalatuk befejeztével visszaszolgaltatni. A viszszaadás a háztartásban elóforduló mennyisegek átvételère vonatkozik.

A hasznalt element káros anyagokat vagy nehezfémeket tartalmazhatnak, amelyek károsithatjak a környezet et es az egészséget. A hasznalt element értékesités e a bennuk megtalalhato eróforrasok hasznositasa hozzajárul mind a környezet, mind az egészség védelméhz.

Az athuzott hulladéktároló edeny szimbólum azt jelenti, hogy az elementek és akkumulatorokat nem szabad a háztartásihulladékkal arthalmatlanitani.

Ha ezenkivul a hulladéktároló edeny alatt Hg, Cd vagy Pb jelzés lathato, akkor a kovetkező helyzet all fenn:

Hg: Az elem tobb mint 0,0005% higanyt tartalmaz
Cd: Az elem tobb mint 0,002% kadmiumot tartalmaz
Pb: Az elem tobb mint 0,004% olmot tartalmaz

15 INFORMÁCIÖK A MEGFELELOSEGYI NYILATKOZATHOZ

Kizarolagos felelossegunk tutataban kijelentjuk, hogy a termek a piacon ertekesitett formajaban

Az akkumulatorok és az elemek a következő helyeken dijtalanul leadhatók:

Nyilvános törvenyes ártalmatlaníto, ill. gyújtó-pontok (pl. kommunális hulladékudvarok)
Elemeket es akkukat arusito helyeken
A keszülékekhez használt elementk gyüjtését végző kozós visszavételi rendszerek barmelyik átvételi pontján
A gyartó visszavételi helyén (ha a kozos visszavételi rendszer nem all rendelkezesre)

Ezek az allitásokCsak azokra az elementre es akkumulatorokra érvenyesek, amelyeket az Europai Unio orszagaiban telepitettek es vásároltak,és amelyek a 2006/66/EK sz. europai irányelhatalya ala tartoznak.Az Europai Unión kivuli orszagokban ezektöl eltero rendelkezesek lehetnek ervenyben az elementk es akkumulatorok artilmatlanitására vonatkozoan.

Csomagolással kapcsolatos utasítások

A csomagolóanyagok ujrahasznosithaok. Kérjuk, hogy a csomagolast kornyezetbarat modon artalmatlanitsa.

Akku kiszerelése a készülék ártalmatlanitása elott (16)

A beepitett akkut a keszülek artilmatlanitasa elott ki kell szerelni és elkulönítve, környezetbarat modon kell artilmatlanitani.

1. Csavarja ki az (16/1) csavarokat.
2. Az akkurekesz (16/2) federlet vegye le.
3. Húzza le és vegye ki az akkumulátort (16/3).
4. Tegye vissza a fedelet, majd csavarja be ujra a csavarokat.

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciaval, javitassal vagy potalkatreszekkel
kapcsolatos kerdesek eseten kérjuk, forduljon a
legkozelebbi AL-KO szervizhez. Ezeket megtalála
ja az interneten a kovetkezó oldalon:
www.alko-garden.com/service-contacts

A potalkatrészekkel kapcsolatos további informáciok itt talalhatók:

www.alko-garden.com/spareparts

teljesiti a harmonizalt EU-irányelvek kovetelményeit, az EU biztonsági szabványait és a termek-specifikus szabványokat. A megfeleloségi nyilatkozat a kezelési utmutató része, és agépnél kell tartani.

16 GARANCIA

A berendezes esetleges anyag-és gyartasi hibainak elharitasa javitassal vagy alkatreszcerével tortenik a törvenyben elóirt jotallasi idön belül. A jotallasi hataridot azon orszag jogrendszere hatrozza meg, ahol a berendezest vásárolták.

A garancia kizárolag akkor érvényes, ha:

betartjak ezt az uzemeltetesi utasitast
szakszerüen hasznáják a berendezést
csakeredeti potalkatrészeket használnak

A garancia nem érvényes

önhatalmu javitasi probalkozás
onhatalmu muszaki modositask
nem rendeltetesszeru hasznalat eseten

A garancia nem vonatkozik:

a használatból eredő festékhibáakra,
a kopó alkatrészekre, amelyek a pólalkatrész-katalógusban be vannak keretezve xxxxx (x)

A garancia az elso vegfelhasznaló vásarlasátol lép életbe. Az idopont meghatározásakor a fizétési bizonylaton szereplö datum a mervado. A garanciajeggyel és azeredeti fizétési bizonylattal forduljon azszakkerstedéshez vagy a legközelebbi hivatalos ügfélszolgálathoz. A vevő eladóval szembeni kelekszavatossági jogainak törvenyes érvényesitési lehetõsegeit a jelen nyilatkozat nembefolyásolja.

OVERSÄETTEALSE AF DEN ORIGINALE BRUGSANVISNING

Indholdsfortegnelse
