Robolinho 350 W - Robot tuns iarba AL-KO - Manual de utilizare gratuit

Tip de produs	Robot de tuns iarba
Marcă	AL-KO
Model	Robolinho 350 W
Suprafața maximă de tuns	350 m²
Înălțimea de tăiere	25 - 55 mm (reglabil manual)
Sistem de tăiere	3 lame pivotante
Baterie	Litiu-ion reîncărcabilă
Conectivitate	WiFi 2,4 GHz, aplicația AL-KO inTOUCH Smart Garden
Senzori	Ploaie, ridicare, înclinare, îngheț
Siguranță	Cod PIN/PUK, tastă STOP, senzori de siguranță
Programare	Program săptămânal, mod Eco, mod Trecere
Mod de tuns	Tuns marginile, suprafețe secundare
Instalare	Cablu periferic (așezare la suprafață sau îngropat)
Stație de bază	Cu contacte de încărcare, LED de stare
Aplicație mobilă	Comandă, setări, notificări push
Setări	Înălțimea de tăiere, contrast ecran, sunet taste
Întreținere	Curățare săptămânală, înlocuire lame
Garanție	Conform legislației (garanție legală)

Întrebări frecvente - Robolinho 350 W AL-KO

Cum se instalează cablul periferic?

Cablul periferic trebuie așezat într-o buclă neîntreruptă în sensul acelor de ceasornic. Respectați o distanță de cel puțin 20 cm de pereți și obstacole. Pentru unghiuri, așezați cablul în diagonală pentru unghiurile interioare și în vârf pentru cele exterioare. Fixați-l cu țăruși de grădină sau îngropați-l la maximum 10 cm adâncime.

Cum se reglează înălțimea de tăiere?

Deschideți capacul, rotiți butonul rotativ în sensul acelor de ceasornic pentru a crește înălțimea (până la 55 mm) sau în sens invers pentru a o reduce (până la 25 mm). Înălțimea actuală se afișează în fereastra de inspecție.

Ce trebuie făcut dacă aparatul nu pornește?

Verificați dacă bateria este încărcată plasând aparatul în stația de bază. Dacă problema persistă, consultați tabelul de defecțiuni (secțiunea 10): de exemplu, un cod de eroare CN001 indică o înclinare excesivă. Așezați aparatul pe o suprafață plană și confirmați defectul.

Cum se conectează aplicația AL-KO inTOUCH Smart Garden?

Descărcați aplicația din Google Play Store sau Apple App Store. Creați un cont de utilizator, apoi în aplicație, adăugați un nou dispozitiv urmând asistentul de conectare. Robotul de tuns iarba trebuie să fie în raza unei rețele WiFi 2,4 GHz cu semnal suficient (cel puțin 50 %).

Cum se înlocuiesc lamele de tăiere?

Opriți aparatul, întoarceți-l, deșurubați șuruburile de fixare, scoateți lamele uzate. Curățați locașul. Montați lamele noi cu partea ascuțită spre aparat. Strângeți șuruburile manual. Lamele pot fi rotite la 180° pentru a dubla durata de viață.

Ce înseamnă codul de eroare CN001?

Codul CN001 (senzor de înclinare) indică faptul că senzorul de înclinare s-a declanșat: înclinare maximă depășită, aparatul a fost ridicat sau pantă prea abruptă. Așezați aparatul pe o suprafață plană și confirmați defectul.

Cum se programează tunsul?

Accesați meniul principal > Programe > Program săptămânal. Activați zilele dorite, setați orele de tuns (ex: 07:00-10:00), alegeți tipul de tuns (normal, margine, trecere) și punctul de plecare. Validați cu 'Salvare'.

Cum se curăță aparatul?

Opriți aparatul. Ștergeți carcasa cu o cârpă umedă. Periați partea inferioară a caroseriei și lamele de tăiere cu o perie moale. Nu utilizați niciodată apă pe robot sau stația de bază. Curățați regulat contactele de încărcare.

Cum se depozitează aparatul iarna?

Încărcați complet bateria, curățați cu atenție aparatul. Depozitați-l în poziție verticală într-un loc uscat, care se poate încuia și ferit de îngheț. Demontați borna de încărcare și depozitați-o și pe aceasta. Cablul periferic poate rămâne în pământ.

Cum se resetează aparatul la setările din fabrică?

În meniul principal > Setări > Setări din fabrică, selectați 'Restaurare setări din fabrică'. Confirmați. Aparatul șterge toate setările personalizate, inclusiv codul PIN, și revine la starea inițială.

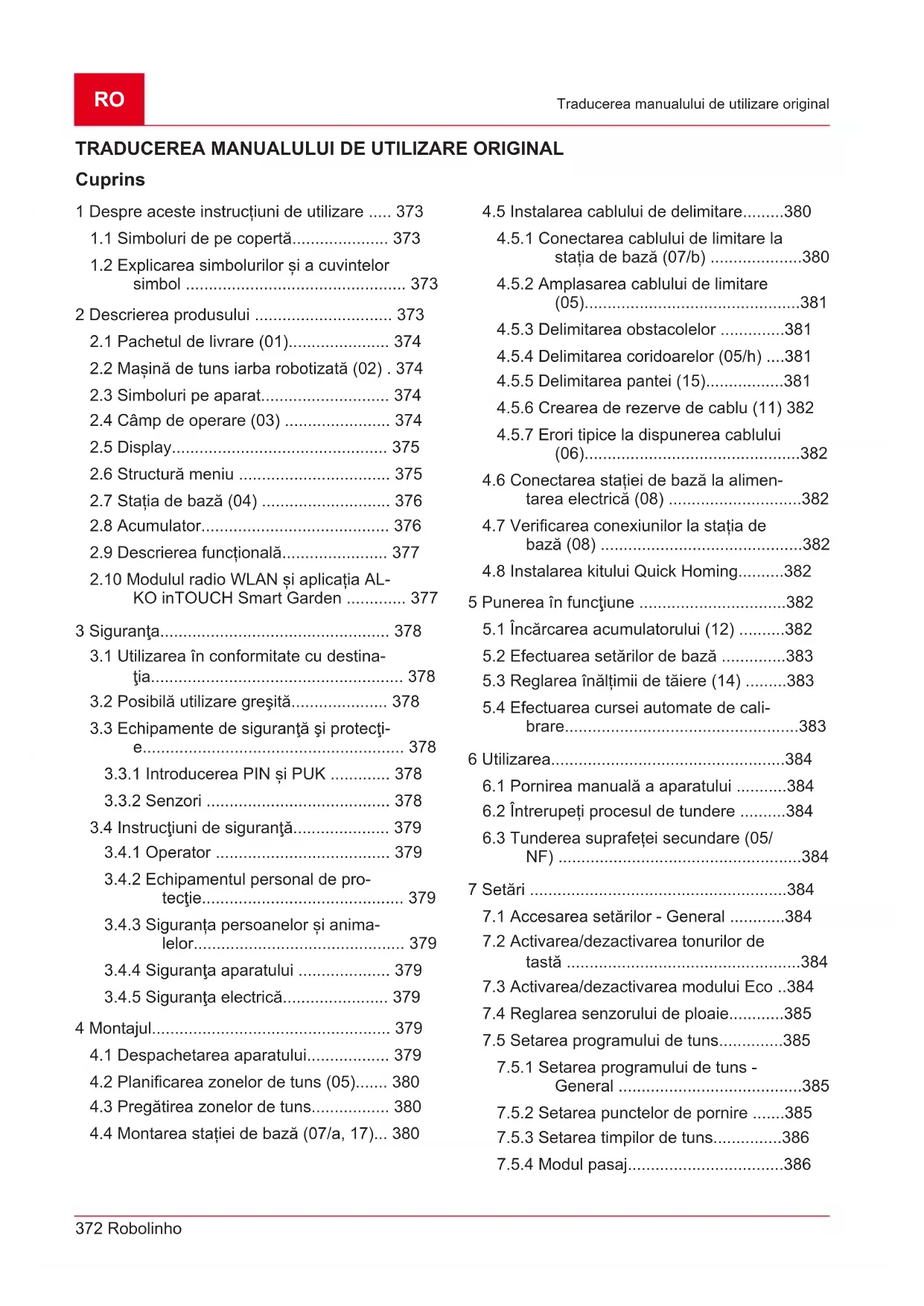

MANUAL DE UTILIZARE Robolinho 350 W AL-KO

1.1 Simboluri de pe copertă 373 1.2 Explicarea simbolurilor și a cuvintelor simbol 373

2 Descrierea produsului 373

2.1 Pachetul de livrare (01) 374 2.2 Mașină de tuns iarba robotizată (02) 374 2.3 Simboluri pe aparat 374 2.4 Câmp de operare (03) 374 2.5 Display 375 2.6 Structura meniu 375 2.7 Stația de bază (04) 376 2.8 Acumulator 376 2.9 Descrierea funcțională 377 2.10 Modulul radio WLAN și aplicația AL-KO inTOUCH Smart Garden 377

3 Siguranță 378

3.1 Utilizarea în conformitate cu destinația 378 3.2 Posibilă utilizare greșită 378 3.3 Echipamente de siguranță și protecție 378

3.3.1 Introducerea PIN și PUK 378 3.3.2 Senzori 378

3.4 Instrucțiuni de siguranță 379

3.4.1 Operator 379 3.4.2 Echipamentul personal de protecție 379 3.4.3 Siguranța persoanelor și animalelor 379 3.4.4 Siguranța aparatului 379 3.4.5 Siguranța electrică 379

4 Montajul 379

4.1 Despachetarea aparatului 379 4.2 Planificarea zonelor de tuns (05) 380 4.3 Pregătirea zonelor de tuns 380 4.4 Montarea stației de bază (07/a, 17) 380

4.5 Instalarea cablului de delimitare 380

4.5.1 Conectarea cablului de limitare la stația de bază (07/b) 380 4.5.2 Amplasarea cablului de limitare (05) 381 4.5.3 Delimitarea obstacolelor 381 4.5.4 Delimitarea coridoarelor (05/h) 381 4.5.5 Delimitarea pantei (15) 381 4.5.6 Crearea de rezerve de cablu (11) 382 4.5.7 Erori tipice la dispunerea cablului (06) 382

4.6 Conectarea stației de bază la alimentarea electrică (08) 382 4.7 Verificarea conexiunilor la stația de bază (08) 382 4.8 Instalarea kitului Quick Homing 382

5 Punerea în funcțiune 382

5.1 Încărcarea acumulatorului (12) 382 5.2 Efectuarea setărilor de bază 383 5.3 Reglarea înălțimii de tăiere (14) 383 5.4 Efectuarea cursei automate de calibrare 383

6 Utilizarea 384

6.1 Pornirea manuală a aparatului 384 6.2 Întrerupeți procesul de tundere 384 6.3 Tunderea suprafeței secundare (05/NF) 384

7 Setări 384

7.1 Accesarea setărilor - General 384 7.2 Activarea/dezactivarea tonurilor de tastă 384 7.3 Activarea/dezactivarea modului Eco 384 7.4 Reglarea senzorului de ploaie 385 7.5 Setarea programului de tuns 385

7.5.1 Setarea programului de tuns - General 385 7.5.2 Setarea punctelor de pornire 385 7.5.3 Setarea timpilor de tuns 386 7.5.4 Modul pasaj 386

7.6 inTOUCH 386 7.7 Tunderea marginilor la pornirea manuală 386 7.8 Setarea tunderii suprafețelor secundare 386 7.9 Setarea contrastului displayului 387 7.10 Protecția setărilor 387 7.11 Recalibrarea 387 7.12 Resetarea setărilor din fabrică 387

8 Afișarea informațiilor 387 9 Întreținerea și îngrijirea 388

9.1 Curățarea 388 9.2 Verificare regulată 388 9.3 Schimbarea cuțitului 388

10 Ajutor în caz de defecțiuni 389

10.1 Corectarea erorilor la aparat și de manevrare 389 10.2 Coduri de eroare și îndepărtarea acestora 390

11 Transportul 393 12 Depozitarea 393

12.1 Depozitarea mașinii de tuns iarba robotizate 393 12.2 Demontarea coloanei de încărcare și depozitarea ei (18, 19) 393 12.3 Depozitarea pe timp de iarnă a cablului de delimitare 393

13 Eliminarea deșeurilor 393 14 Serviciul clienți / Service 394 15 Informații privind declarația de conformitate 395 16 Garanția 395

1 DESPRE ACESTE INSTRUCȚIUNI DE UTILIZARE

• Versiunea în limba germană este manualul de utilizare original. Toate celelalte versiuni în alte limbi sunt traduceri ale manualului de utilizare original. Păstrați aceste instrucțiuni de utilizare astfel încât să le puteți consulta de fiecare dată.

când aveți nevoie de informații despre aparat.

Înmânați aparatul altor persoane doar împreună cu aceste instrucțiuni de utilizare. Citiți și respectați indicațiile de siguranță și avertizările din aceste instrucțiuni de utilizare.

1.1 Simboluri de pe copertă

Simbol Semnificație

Înainte de punerea în funcțiune, citiți neapărat cu atenție aceste instrucțiuni de utilizare. Aceasta este o condiție obligatorie pentru lucrul în condiții de siguranță și pentru o utilizare lipsită de defecțiuni.

Instrucțiuni de utilizare

Manipulați cu grijă acumulatorii cu ioni de litiu! Respectați în special instrucțiunile de transport, depozitare și eliminare din acest manual de utilizare!

1.2 Explicarea simbolurilor și a cuvintelor simbol

PERICOL! Indică o situație periculoasă iminentă, care - dacă nu este evitată - duce la deces sau accidente grave. AVERTISMENT! Indică o situație periculoasă potențială, care - dacă nu este evitată - poate duce la deces sau accidente grave. ATENȚIE! Indică o situație periculoasă potențială, care - dacă nu este evitată - poate duce la accidente minore sau moderate. ATENȚIE! Indică o situație care - dacă nu este evitată - poate duce la pagube materiale. INDICAȚIE Instrucțiuni speciale pentru o mai bună înțelegere și manevrare.

2 DESCRIEREA PRODUSULUI

Această documentație descrie o mașină de tuns iarba robotizată, cu acumulatori, care se mișcă liberă pe o suprafață cu iarbă. Înălțimea de tăiere este reglabilă.

2.1 Pachetul de livrare (01)

În pachetul de livrare se află pozițiile menționate aici. Verificați dacă există toate pozițiile:

Nr. Piesă

1 Mașină de tuns iarba robotizată 2 Instrucțiuni pe scurt 3 Manual de utilizare 4 Cuie de iarbă 5 Adaptor de rețea 6 Stație de bază incl. șuruburi de împământare (5 buc.) 7 Cablu de limitare * 8 Capac de iarnă *

1 Câmp de operare cu ecran (la interior) 2 Tastă STOP (oprește imediat aparatul și cuțitul de tăiere în 2 s) 3 Contacte de încărcare 4 Reglare înălțime (la interior) 5 Role frontale (ghidabile) 6 Placă de tuns 7 Roata de antrenare 8 Disc cuțit 9 Șurub de fixare 10 Cuțit evacuare 11 Lamă cuțit 12 Locaș acumulator

2.3 Simboluri pe aparat

Simbol Semnificație

Pericol de vătămare și pericol de pagube materiale prin obiecte aruncate cu viteză în afară!

Simbol Semnificație

Atenție sporită la manipulare!

Țineți mâinile și picioarele departe de unitatea de tăiere!

Păstrați distanța de siguranță!

Citiți manualul de utilizare înainte de punerea în funcțiune!

Pentru pornirea aparatului introduceți PIN-ul!

Nu urcați pe aparat!

2.4 Câmp de operare (03)

Nr. Piesă

1

(Tasta Home): Întrerupeți tunsul, aparatul revine în stația de bază. Acesta pornește automat a doua zi la timpul de tuns presetat.

2 Senzor de ploaie: Înregistrează dacă plouă (vezi Capitolul 7.4 "Reglarea senzorului de ploaie", pagina 385).

3 Display: Indică starea actuală de funcționare a aparatului, numele meniului selectat, punctele de meniu precum și funcțiile de selectat (vezi Capitolul 2.5 "Display", pagina 375).

4

Taste săgeată): Selectați punctele de meniu, creșteți și scădeți valorile numerice, selectați între setări.

Nr. Piesă

5

(Tasta Start/Pauză):

Apăsați 1 dată: Porniți și opriți manual regimul de tuns. Apăsați de 2 ori: Reporniți regimul de tuns imediat după apăsarea tastei Home.

6

(taste funcționale): Accesați funcția care se afișează momentan deasupra tastei pe display.

(Tasta On/Off): Pornirea și oprirea aparatului.

8

(Tasta meniu): Accesați meniul prin

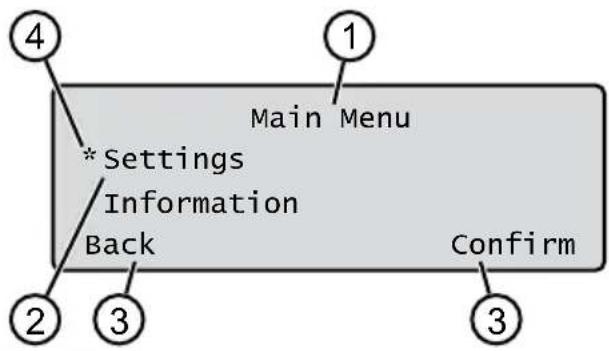

2.5 Display

Nr. Afișaj

1 Numele meniului selectat (aici: Main Menu) 2 Puncte de meniu: Se afișează întotdeauna doar două puncte de meniu (aici: Settings și Information). Cu

3 Funcțiile pentru punctul de meniu selec

tat (aici: Settings). Cu se pot accesa funcțiile.

4 Steluță pentru marcarea punctului de meniu afișat (aici: Settings)

2.6 Structura meniu

Main Menu

Programs

Weekly Program vezi Capitol 7.5 "Setarea programului de tuns", pagina 385

Entry Point vezi Capitol 7.5.2 "Setarea punctelor de pornire", pagina 385

Program Info vezi Capitol 8 "Afișarea informațiilor", pagina 387

Settings

Time vezi Capitol 5.2 "Efectuarea setărilor de bază", pagina 383

Date vezi Capitol 5.2 "Efectuarea setărilor de bază", pagina 383

Language vezi Capitol 5.2 "Efectuarea setărilor de bază", pagina 383

PIN-Code vezi Capitol 5.2 "Efectuarea setărilor de bază", pagina 383

Key clicks vezi Capitol 7.2 "Activare/dezactivare tonurilor de tasta", pagina 384

EcoMode vezi Capitol 7.3 "Activarea/dezactivarea modului Eco", pagina 384

Quick Homing Kit vezi Capitol 4.8 "Instalarea kitului Quick Homing", pagina 382

Rain sensor vezi Capitol 7.4 "Reglarea senzorului de ploaie", pagina 385

After rain delay vezi Capitol 7.4 "Reglarea senzorului de ploaie", pagina 385

Rain sensitive vezi Capitol 7.4 "Reglarea senzorului de ploaie", pagina 385

inTOUCH vezi Capitol 7.6 "inTOUCH", pagina 386

Margin mowing vezi Capitol 7.7 "Tunderea marginilor la pornirea manuală", pagina 386

Sub zone active/disabled vezi Capitol 7.8 "Setarea tunderii suprafețelor secundare", pagina 386

Display contrast vezi Capitol 7.9 "Setarea contrastului displayului", pagina 387

Safety settings vezi Capitol 7.10 "Protecția setărilor", pagina 387

Reset calibration vezi Capitol 7.11 "Recalibrarea", pagina 387

Factory reset vezi Capitol 7.12 "Resetarea la setările din fabrică", pagina 387

Information

Blades service vezi Capitol 8 "Afișarea informațiilor", pagina 387

Hardware: vezi Capitolul 8 "Afișarea informațiilor", pagina 387

Software: vezi Capitolul 8 "Afișarea informațiilor", pagina 387

Program Info: vezi Capitolul 8 "Afișarea informațiilor", pagina 387

Failures: vezi Capitolul 8 "Afișarea informațiilor", pagina 387

2.7 Stația de bază (04)

Nr. Piesă
1 Placă de bază
2 LED pentru afișaj stare
3 Contact de înțărcare
4	Tasta Home
5 Coloană de înțărcare
6 Locaș cablu
7 Locaș roata
8 Orificiu pentru șuruburi de înțămtare (9)
9 Şuruburi de înțămtare

Acumulatorul poate fi schimbat de utilizator.

INDICAȚIE: Încărcați complet acumulatorul înainte de prima utilizare. Acumulatorul poate fi încărcat în orice stare de încărcare. O întrerupere a încărcării nu afectează acumulatorul. Acumulatorul poate fi încărcat doar dacă aparatul este pornit.

• Acumulatorul este parțial încărcat la livrare. În regim normal, acumulatorul este încărcat regulat. Aparatul revine în stația de bază.
• Electronica de supraveghere integrată oprește automat procedura de încărcare la atingerea unei stări de încărcare de 100%. Procedura de încărcare funcționează doar la un contact perfect al contactelor de încărcare din stația de bază cu suprafețele de contact ale aparatului. La temperaturi de peste 45°C, întreruperea de protecție integrată împiedică încărcarea

acumulatorului. Astfel se evită deteriorarea acumulatorului.

Dacă timpul de funcționare al acumulatorului se reduce în ciuda unei încărcări complete, acesta trebuie înlocuit. Dacă prin învechire sau depozitarea prea îndelungată acumulatorul se descarcă sub nivelul stabilit de producător, acesta nu se mai poate încărca. Acumulatorul și electronica de supraveghere trebuie verificate sau înlocuite de dealerul AL-KO, tehnician sau partenerul de service. Starea acumulatorului va fi indicată pe display. Verificați starea acumulatorului după cca. 3 luni de depozitare. Pentru aceasta porniți aparatul și citiți starea acumulatorului. Dacă acumulatorul mai este încărcat doar 30% sau mai puțin, puneți aparatul în stația de bază și porniți-l pentru a se încărca acumulatorul. Dacă coloana de încărcare a fost scoasă din stația de bază pentru depozitare (vezi Capitolul 12.2 "Demontarea coloanei de încărcare și depozitarea (18,19), pagina 393), aceasta se montează la loc în ordine inversă și se reconectează stația de bază la rețeaua electrică. Dacă s-a scurs electrolit în locașul acumulatorului: Duceți aparatul la service-ul AL-KO! Dacă s-a demontat acumulatorul din aparat: Dacă ochii sau mâinile au intrat în contact cu electrolit scurs, spălați-le imediat cu apă. Mergeți imediat la medic!

2.9 Descrierea funcțională

Deplasarea pe suprafața de iarbă

Aparatul se mișcă liber într-o zonă de tuns delimitată cu un cablu de limitare. Orientarea aparatului se face cu senzori care recunosc câmpul electromagnetic al cablului de limitare.

Dacă aparatul lovește un obstacol, acesta rămâne pe loc și pornește în altă direcție. Dacă aparatul ajunge într-o situație în care nu mai poate funcționa, se afișează un mesaj pe display.

Dacă aparatul depistează cu un senzor de ploaie umiditate, acesta revine automat în stația de bază.

Regim de tuns și de încărcare

Fazele de tuns se schimbă continuu cu fazele de încărcare. Dacă la tuns încărcarea acumulatorului a scăzut până la o anumită valoare (afișaj: 0%), aparatul revine de-a lungul cablului de limitare în stația de bază.

Programele de tuns sunt presetate și pot fi adaptate la aparat sau în aplicație.

La fiecare pornire a motorului de tundere se schimbă direcția de rotație a acestuia, ceea ce dublează durata de viață a cuțitului.

2.10 Modulul radio WLAN și aplicația AL-KO inTOUCH Smart Garden

Mașina de tuns iarba robotizată este dotată cu un modul radio WLAN. Acesta permite controlul, setarea și supravegherea confortabilă printr-o aplicație pe un dispozitiv mobil (smartphone, tabletă).

INDICAȚIE Dispozitivul mobil necesită o conexiune la Internet pentru utilizarea aplicației AL-KO inTOUCH Smart Garden.

INDICAȚIE Pentru a menține mașina de tuns iarba robotizată permanent la cel mai nou nivel software, aceasta trebuie să fie conectată la Internet printr-o rețea WLAN. Aplicația AL-KO inTOUCH Smart Garden vă informează atunci când există un update de software. Aceasta se descarcă automat.

Aplicația AL-KO inTOUCH Smart Garden

Aplicația AL-KO inTOUCH Smart Garden este disponibilă în Google Play Store pentru dispozitivele cu Android și în Apple App Store pentru cele cu iOS:

Disponibil pe

App Store

GET IT ON

Google Play

Scanați acest cod QR pentru a afla cum să instalați aplicația AL-KO inTOUCH Smart Garden pe smartphone-ul dvs. și informații suplimentare despre aparatul dvs. Astfel vă puteți conecta la Internet aparatul dvs. smart-connected.

INDICAȚIE Mașina de tuns iarba robotizată se conectează exclusiv la o rețea WLAN de 2,4 GHz. Rețelele WLAN de 5 GHz nu sunt compatibile.

Pentru conectarea mașinii de tuns iarba robotizate cu capabilități WLAN la aplicația AL-KO inTOUCH Smart Garden, mașina de tuns iarba robotizată și smartphone-ul trebuie să se afle în raza de acțiune a unui router WLAN cu semnal suficient de puternic (recomandare: min. 50%).

1. Porniți aplicația AL-KO inTOUCH Smart Garden.
2. Creați contul de utilizator o singură dată:

Apăsați pe "Autentificare / Înregistrare" > "Înregistrare". Introduceți adresa de email și parola. Bifați căsuța "Am citit și sunt de acord...". Apăsați pe tasta "Înregistrare".

1. Logați-vă cu contul de utilizator creat anterior.
2. Porniți asistentul de conectare apăsând pe "Adăugați un dispozitiv nou".
3. Urmați alte indicații.

INDICAȚIE Dacă mașina de tuns iarba robotizată se deplasează printr-o zonă cu semnal slab sau fără conexiune WLAN, atunci setările aplicației AL-KO inTOUCH Smart Garden se execută abia când aceasta ajunge într-o zonă cu semnal bun. Dacă semnalul WLAN al routerului nu este suficient de puternic nicăieri în grădină, atunci raza de acțiune a acestuia poate fi amplificată cu un repeater obișnuit din comerț.

Dacă apar probleme de funcționare, dealerul dvs. vă poate ajuta cu aplicația AL-KO inTOUCH Smart Garden instalată. Mașina de tuns iarba robotizată trebuie să fie disponibilă dealerului prin aplicația AL-KO inTOUCH Smart Garden.

Pe lângă accesul de la distanță asupra unei mașini de tuns iarba robotizată, aplicația AL-KO intTOUCH Smart Garden oferă și alte funcții, ca de ex. conectarea cu alte aparate AL-KO, mesagerie push în caz de eroare.

3 SIGURANȚĂ

3.1 Utilizarea în conformitate cu destinația

Acest aparat a fost conceput exclusiv pentru uz privat. Orice altă utilizare, precum și orice modificare sunt considerate utilizări neconforme și duc la pierderea garanției, precum și a conformității, și exonerarea producătorului de orice responsabilitate pentru pagubele utilizatorului sau terților.

Limitele de utilizare ale aparatului sunt: vezi datele tehnice.

3.2 Posibilă utilizare greșită

Acest aparat nu este adecvat pentru aplicarea în instalații publice, parcuri, terenuri de sport sau în agricultură sau silvicultură.

3.3 Echipamente de siguranță și protecție

AVERTISMENT! Pericol de rănire. Dispozitivele de siguranță și protecție defecte sau scoase din funcțiune pot cauza accidente grave.

Duceți dispozitivele de siguranță și protecție defecte la reparat. Nu scoateți din funcțiune dispozitivele de siguranță și de protecție.

3.3.1 Introducerea PIN și PUK

Aparatul poate fi pornit doar prin specificarea unui PIN (Personal Identification Number). Astfel se previne pornirea de către persoane neautorizate. Din fabrică PIN-ul este setat la 0000. PIN-ul poate fi modificat, vezi Capitol 5.2 "Efectuarea setărilor de bază", pagina 383.

Dacă se introduce PIN-ul de 3 ori greșit, atunci este necesară introducerea codului PUK (Personal Unlocking Key). Dacă acesta este introdus greșit, atunci trebuie să așteptați 24 de ore până la următoarea introducere.

Nu lăsați codurile PIN și PUK la îndemâna persoanelor neautorizate.

3.3.2 Senzori

Aparatul este dotat cu mai mulți senzori de siguranță. Acesta nu repornește automat după oprirea de către un senzor de siguranță. Mesajul de eroare se afișează pe display și trebuie confirmat. Trebuie eliminată cauza declanșării senzorului.

Senzor de ridicare

Dacă aparatul este ridicat de carcasă în timpul funcționării, atunci se oprește mecanismul propulsor și se opresc cuțitele.

Senzori de impact pentru depistarea obstacolelor

Aparatul este dotat cu senzori care, la contactul cu un obstacol, asigură schimbarea direcției de deplasare. La atingerea unui obstacol, partea superioară a aparatului este mișcată puțin și senzorul de impact declanșează.

Senzor de înclinare direcție de deplasare/ lateral

Dacă apare o pantă în sus sau în jos sau o înclinație laterală în direcția de deplasare mai mare decât cea setată pentru model, dispozitivul se rotește sau își schimbă direcția de deplasare.

Senzor de ploaie

În funcție de model, aparatul este dotat cu un senzor de ploaie care, atunci când este activat

oprește tunsul în caz de ploaie și se asigură că aparatul revine în stația de bază (vezi datele tehnice).

Senzor de gheață

Aparatul este dotat cu un senzor de gheață, care, la temperaturi scăzute, transmite un mesaj la aparat sau un mesaj Push la aplicația AL-KO intOUCH Smart Garden (vezi datele tehnice). Temperatura pentru mesaj este reglabilă.

Emisii electromagnetice

Dispozitivul poate fi utilizat în mod fiabil în imediata apropiere a altor mașini de tuns iarba robotizate (distanță 0,5 m). Semnalul utilizat în cablul de limitare corespunde standardului definit de EGMF (Asociația Producătorilor de Echipamente de Grădinărit Europene) în ceea ce privește emisiile electromagnetice.

3.4 Instrucțiuni de siguranță

3.4.1 Operator

• Persoanelor cu vârsta sub 16 ani, persoanelor cu capacități fizice, senzoriale sau mentale limitate sau cu lipsă de experiență și cunoștințe, și persoanelor care nu sunt familiarizate cu instrucțiunile de utilizare nu li se permite să utilizeze dispozitivul. Respectați eventualele regulamente de siguranță specifice naționale privind vârsta minimă a utilizatorului. Nu utilizați aparatul sub influența alcoolului, a drogurilor sau a medicamentelor.

3.4.2 Echipamentul personal de protecție

Purtați îmbrăcăminte și echipament de protecție adecvat pentru a evita rănirea. Echipamentul de protecție personală este alcătuit din:

pantaloni lungi și încălțăminte fixă. La întreținere și îngrijire: mănuși de protecție.

3.4.3 Siguranța persoanelor și animalelor

În cazul zonelor accesibile publicului, în jurul zonei de tuns trebuie atașate notificări de avertizare cu următorul conținut:

ATENȚIE! Mașina de tuns iarba automată în funcțiune! Nu vă apropiați de aparat! Supravegheați copiii!

Asigurați-vă că în apropierea dispozitivului nu se află alte persoane și în special copii sau animale și că nu se joacă cu dispozitivul în timpul funcționării. Așezarea pe dispozitiv și accesarea cuțitelor de tăiere este interzisă! Țineți corpul și hainele departe de unitatea de tăiere.

3.4.4 Siguranța aparatului

Înainte de a începe lucrul, asigurați-vă că nu există obiecte (de ex. ramuri, bucăți de sticlă, metal sau îmbrăcăminte, pietre, mobilier de grădină, ustensile de grădină sau jucării) în zona de lucru a dispozitivului. Acestea pot deteriora cuțitele de tăiere ale dispozitivului sau pot fi deteriorate de dispozitiv. Utilizați aparatul doar în următoarele condiții:

Aparatul nu este murdar. Aparatul nu prezintă defecțiuni sau urme de uzură. Toate elementele de operare funcționează. Stația de bază și adaptorul de rețea, precum și liniile lor de alimentare electrică nu sunt deteriorate și funcționează.

Schimbați întotdeauna piesele defecte cu piese de schimb originale de la producător. Duceți aparatul la reparat dacă s-a defectat. Utilizatorul dispozitivului este responsabil pentru accidentele care implică dispozitivul, alte persoane și proprietatea acestora.

3.4.5 Siguranța electrică

• Nu utilizați niciodată dispozitivul atunci când un sprinkler de gazon este în funcțiune pe zona de tuns. Nu stropiți aparatul cu apă. Nu deschideți aparatul.

4 MONTAJUL

4.1 Despachetarea aparatului

1. Deschideți cu grijă ambalajul.
2. Scoateți cu grijă toate componentele din ambalaj și verificați să nu existe daune de transport. Indicație: În caz de daune de transport, informați imediat dealerul AL-KO sau partenerul de service.
3. Controlați pachetul de livrare, vezi Capitolul 2.1 "Pachetul de livrare (01)", pagina 374.

Dacă retrimiteți aparatul, păstrați ambalajul original și documentele însoțitoare. Acestea sunt necesare pentru retrimitere.

4.2 Planificarea zonelor de tuns (05)

Locația stației de bază (05/1)

• Cel mai scurt drum spre cea mai mare suprafață de tuns. Suprafață netedă. Protejat de radiațiile solare directe și intemperii puternice. Posibilitate de racord pentru alimentare electrică.
• Acces liber pentru mașina de tuns iarba robotizată.

Dispunerea cablului de limitare (05)

Cablul de delimitare trebuie așezat într-o buclă continuă în sensul acelor de ceasornic.

Coridoare între zonele de tuns (05/h)

Un coridor este un punct îngust în gazon și poate fi utilizat pentru a conecta două zone de tuns.

Suprafața principală și suprafața(ele) secundară(e) (05)

Suprafața principală (05/HF): Este gazonul pe care se află stația de bază și pe care dispozitivul îl poate tunde automat pe întreaga sa zonă. Suprafața secundară (05/NF): Dacă există un gazon care nu poate fi accesat de dispozitiv din zona principală, transportați dispozitivul cu mâna în zona secundară. Suprafețele secundare pot fi prelucrate în regim manual.

Cu toate acestea, suprafețele principale și secundare sunt delimitate de același cablu de limitare neîntrerupt.

Poziția punctelor de start (05/X0 - 05/X3)

La momentul de tundere specificat, dispozitivul conduce de-a lungul firului limită până la punctul de pornire specificat și începe să tundă acolo. Puteți utiliza punctele de plecare pentru a defini ce zone ale suprafeței de tuns vor fi tunse mai des.

4.3 Pregătirea zonelor de tuns

1. Verificați dacă suprafața de tuns este mai mare decât capacitatea aparatului. Dacă suprafața este prea mare va apărea un gazon tuns neuniform. Eventual reduceți suprafața de tuns.
2. Înainte de montarea stației de bază și a cablului de limitare sau punerea în funcțiune a aparatului: Tundeți suprafața de iarbă cu o mașină de tuns la înălțimea mică.
3. Îndepărtați obstacolele de pe suprafața de iarbă sau delimitați-le cu cablul de limitare (vezi Capitol 4.5.3 "Delimitarea obstacolelor", pagina 381):

Obstacole plate peste care se trece și care ar putea deteriora cuțitele de tăiere (de ex. pietre plate, tranziții de la gazon la terasă sau cărări, plăci, borduri etc.) Găuri și umflături în gazon (de ex. mușuroaie, găuri de vizuină, conuri de pin, fructe căzute etc.) Pante sau rampe abrupte dincolo de valorile specificate în Datele Tehnice Apele (de ex. iazuri, pâraie, piscine etc.) și demarcarea lor din gazon Arbuști garduri vii care se pot lăți

4.4 Montarea stației de bază (07/a, 17)

1. Așezați stația de bază (05/1) în unghi drept față de poziția planificată a cablului de limitare, după cum urmează:

La nivelul solului (verificați cu nivela cu apă) Intrare și ieșire dreaptă și netedă Fără arcuiri (atunci când șuruburile de împământare sunt înșurubate, coloana de încărcare nu trebuie să se îndoaie sau să se încline)

1. Fixați stația de bază (07/2) cu patru șuruburi de împământare (07/1) pe sol.

Stația de bază poate fi amplasată și în afara suprafeței de iarbă (17). În acest caz, cablul de limitare trebuie așezat conform graficului.

4.5 Instalarea cablului de delimitare

INDICAȚIE Dacă cablul de delimitare furnizat, în funcție de model, este prea scurt, puteți obține un cablu prelungitor de la dealerul sau partenerul de service specializat AL-KO.

4.5.1 Conectarea cablului de limitare la stația de bază (07/b)

1. Scoateți cablul de limitare (07/4) din ambalaj.
2. Luați capacul locașului pentru cablu (07/3) de la racord (07/A).
3. Dezizolați cablul de limitare (07/6) și puneți-l în borna (07/7).
4. Închideți borna.
5. Duceți cablul de limitare prin detensionare (07/5) cu rezerva de cablu în afara locașului de cablu.

INDICAȚIE Rezerva cablului poate fi utilizată pentru a efectua ulterior mici corecții la direcționarea cablurilor.

1. Puneți la loc capacul locașului pentru cablu.

4.5.2 Amplasarea cablului de limitare (05)

Cablul de limitare poate fi așezat pe gazon sau până la 10 cm sub stratul suport. Dispunerea substratului suport poate fi efectuată de dealer.

Ambele variante pot fi intercombinate.

ATENȚIE! Pericol de defectare a cablului de limitare. Dacă cablul de limitare este deteriorat sau tăiat, transmisia semnalelor de control către dispozitiv nu mai este posibilă. În acest caz, trebuie reparat sau înlocuit cablul de limitare. Cablurile de limitare sunt disponibile la AL-KO.

Puneți întotdeauna cablul de limitare direct pe sol. Dacă este necesar, asigurați-l cu un cui de iarbă suplimentar. Protejați cablul de limitare la amplasare și la funcționare. Nu săpați și nu scarificați în apropierea cablului de limitare.

1. Fixați cablul de limitare cu cuie la intervale regulate sau așezați-l sub pământ (max. 10 cm adâncime).
2. Amplasați cablul de limitare în jurul obstacolelor: vezi Capitolul 4.5.3 "Delimitarea obstacolelor", pagina 381.
3. Creați coridoare între suprafețele de tuns: vezi Capitolul 4.5.4 "Delimitarea coridoarelor (05/h)", pagina 381.
4. Delimitați pantele sau rampele prea abrupte: vezi Capitolul 4.5.5 "Delimitarea pantei (15)", pagina 381.
5. Creați rezerve de cablu: vezi Capitolul 4.5.6 "Crearea de rezerve de cablu (11)", pagina 382.
6. După finalizarea instalării, conectați cablul de limitare la racordul (07/B) de pe stația de bază: vezi Capitolul 4.5.1 "Conectarea cablului de limitare la stația de bază (07/b)", pagina 380.

4.5.3 Delimitarea obstacolelor

În funcție de împrejurimile zonei de lucru, cablul de delimitare trebuie așezat la distanțe diferite de obstacole. Utilizați rigla detașabilă din ambalaj pentru a determina distanța corectă.

INDICAȚIE Delimitările sunt necesare numai dacă nu pot fi detectate de senzorii de impact ai dispozitivului. Evitați prea multe delimitări inutile. Spațiile mai mici de 6 cm trebuie delimitate, altfel dispozitivul poate provoca daune.

Distanța față de pereți, garduri, straturi: min. 20 cm (05)

Dispozitivul se deplasează de-a lungul firului limită cu un decalaj exterior de 20 cm. Din acest motiv, așezați cablul de delimitare cu o distanță de cel puțin 20 cm față de pereți, garduri, straturi etc.

Distanța față de marginile terasei și cărările pavate (09)

Dacă marginea terasei sau a căii este mai mare decât peluza, trebuie menținută o distanță de cel puțin 20 cm. Dacă marginea terasei sau a căii este la aceeași înălțime ca peluza, cablul poate fi așezat exact pe margine.

Distanța de la obstacole la cablul de delimitare (05)

Dacă cablurile de delimitare sunt pliate dinspre sau înspre obstacol, adică la o distanță de 0 cm, dispozitivul se deplasează peste firul de delimitare. Nu încrucișați cablul de delimitare (06/c), amplasați-l paralel (05/e).

Dispunerea cablului de limitare în jurul colțurilor (05, 10)

La colțurile spre interior (10/a): Amplasați cablul de delimitare diagonal, pentru a evita blocarea aparatului în colț. La colțurile exterioare cu obstacole (10/b): Amplasați cablul de la vârf, pentru a evita coliziunea aparatului în colț. La colțurile exterioare fără obstacole (05/j): Amplasați cablul de delimitare într-un unghi de 90°.

4.5.4 Delimitarea coridoarelor (05/h)

În coridoare se vor păstra următoarele distanțe:

Lățime totală: min. 60 cm. Distanța cablului de delimitare față de margine: 20 cm. Distanța dintre cablurile de delimitare: min. 20 cm.

4.5.5 Delimitarea pantei (15)

Pantele mai mari decât cele specificate în datele tehnice trebuie excluse cu cablul de delimitare (45% = 45 cm pantă pe 1 m orizontală) (vezi datele tehnice).

Cablul de delimitare nu trebuie așezat pe o pantă cu o înclinație mai mare de 20%. Pentru a evita problemele la rotire, trebuie menținută o distanță de 50 cm până la o înclinare de 20%. Dacă panta de pe marginea exterioară a zonei de lucru este mai mare de 20% la un moment dat, firul de delimitare trebuie așezat la o distanță de 20 cm pe solul plan înainte de a începe panta.

4.5.6 Crearea de rezerve de cablu (11)

Pentru a putea muta stația de bază sau extinde zona de tundere chiar și după configurarea zonei de tundere, instalați rezerve de cablu în cablul de delimitare la intervale regulate.

Numărul rezervelor de cablu poate fi determinat după cum doriți.

INDICAȚIE Nu formați bucle închise la rezervele de cablu.

1. Ghidati cablul de delimitare în jurul cuiului actual (11/1) și apoi înapoi la cel anterior (11/3).
2. Aduceți apoi cablul de delimitare înapoi la cuiul actual. Apare o buclă. Cablurile trebuie să fie apropiate.
3. Dacă este necesar, fixați bucla la sol în mijloc cu un cui suplimentar (11/2).

4.5.7 Erori tipice la dispunerea cablului (06)

• Rezervele de cablu de delimitare nu sunt așezate într-o buclă uniformă și alungită (06/a). Cablul de delimitare nu este așezat corespunzător în jurul colțurilor (06/b). Cablul de delimitare se încrucișează resp. nu se amplasează în sens orar (06/c). Cablul de delimitare este așezat prea imprecis astfel încât zonele de margine ale gazonului să nu poată fi tunse (06/d). Când conduceți înainte și înapoi de la margine către un obstacol din gazon, cablurile de delimitare nu sunt așezate direct unul lângă celălalt (06/e). Punctele de plecare sunt prea departe de stația de bază (06/f). Cablul de delimitare este așezat dincolo de marginea gazonului (06/g). La așezarea cablului de delimitare, distanța minimă pentru coridoare este mai mică de 20 cm (06/h). Cablul de delimitare se apropie prea mult, adică este instalat la o distanță mai mică de 20 cm de obstacole impracticabile (06/i).

4.6 Conectarea stației de bază la alimentarea electrică (08)

1. Așezați adaptorul de rețea (08/1) într-un loc uscat și protejat de lumina directă a soarelui și în apropierea stației de bază (08/2).
2. Înfiletați cablul (08/3) fix pe adaptorul de rețea.
3. Introduceți ștecherul adaptorului de rețea (08/4) într-o priză protejată de ploaie (08/5).

INDICAȚIE Recomandăm conectarea la rețeaua electrică printr-un comutator de siguranță FI cu un curent nominal < 30 mA

4.7 Verificarea conexiunilor la stația de bază (08)

1. Verificați dacă LED-ul de pe partea frontală a coloanei de încărcare (13/1) este aprins. Dacă nu:

Scoateți ștecherul. Verificați toate conexiunile prizei de alimentare și a cablului de delimitare pentru a stabili dacă sunt așezate corect sau deteriorate.

Afișarea stării LED-ului

4.8 Instalarea kitului Quick Homing

Scanați acest cod QR pentru a afla cum se instalează kitul Quick Homing. Vezi și instrucțiunile de montaj 443565 "Kit Quick Homing - Instalarea".

5 PUNEREA ÎN FUNCȚIUNE

Acest capitol descrie acțiunile și setările necesare pentru a porni dispozitivul pentru prima dată. Pentru toate celelalte setări vezi Capitolul 7 "Setări", pagina 384.

5.1 Încărcarea acumulatorului (12)

În regim normal, acumulatorul aparatului este încărcat automat în mod regulat.

INDICAȚIE: Încărcați complet acumulatorul înainte de prima utilizare. Acumulatorul poate fi încărcat în orice stare de încărcare. O întrerupere a încărcării nu afectează acumulatorul. Acumulatorul poate fi încărcat doar dacă aparatul este pornit.

1. Puneți dispozitivul (12/1) în stația de bază (12/3), astfel încât suprafețele de contact ale dispozitivului să atingă contactele de încărcare ale stației de bază.
2. Porniți aparatul cu
3. Displayul aparatului indică Battery is being recharged. În caz că nu: vezi Capitolul 10 "Ajutor în caz de defecțiuni", pagina 389.

5.2 Efectuarea setărilor de bază

1. Deschideți capacul.
2. Porniți aparatul cu . Afișează firmware, cod și tip.
3. În meniul pentru selectarea limbii selectați limba cu sau confirmați cu .
4. În meniul Login > Enter PIN introduceți PIN-ul presetat 0000. Pentru aceasta selectați o cifră cu 0 și confirmați cu -. După introducerea codului PIN se deblochează accesul.
5. În meniul Change PIN:

La Enter new PIN introduceți un cod PIN nou propriu. Pentru aceasta, selectați o cifră cu ▲ și reluați cu ▼. La Reenter new PIN introduceți din nou codul PIN. Dacă ambele variante introduse sunt identice, se afișează PIN changed.

1. În meniul Enter date setați data curentă (format: TT.MM.20JJ). Pentru aceasta, selectați o cifră cu ▲ și reluați cu ▼.
2. În meniul Enter time > HH:MM introduceți ora curentă (format: HH:MM). Pentru aceasta, selectați o cifră cu ▲ și reluați cu ▼.

Setările de bază sunt finalizate. Se afișează starea Not calibrated Press Start key.

5.3 Reglarea înălțimii de tăiere (14)

Înălțimea de tăiere poate fi reglată manual fără trepte între 25-55 mm.

INDICAȚIE: Pentru cursa de calibrare (vezi Capitol 5.4 "Efectuarea cursei automate de calibrare", pagina 383) precum și pentru învățarea punctelor de pornire (vezi Capitol 7.5.2 "Setarea punctelor de pornire", pagina 385) se recomandă o înălțime de tăiere de 55 mm.

1. Deschideți capacul (14/1).
2. Reglarea înălțimii de tăiere (înălțimea de tăiere actuală se afișează în vizor (14/3) în milimetri):
3. Creșteți înălțimea de tăiere (de ex. înălțimea ierbii): Răsuciți butonul (14/2) în sens orar (14/+).
4. Reduceți înălțimea de tăiere (de ex. înălțimea ierbii): Răsuciți butonul (14/2) în sens antiorar (14/-).
5. Inchideti capacul.

5.4 Efectuarea cursei automate de calibrare

INDICATIE: Inainte de punerea in functiune efectuati o cursa de calibrare (vezi Capitol 5.4 "Efectuarea cursei automate de calibrare", pagina 383) sau invatarea punctelor de pornire (vezi Capitol 7.5.2 "Setarea punctelor de pornire", pagina 385).

Puneti aparatul pe pozitia de plecare (13)

1. Puneti aparatul pe suprafata de tuns in pozitia de plecare:

min. 1 m stanga si 1 m in fata statiei de baza cu partea frontala indreptata spre cablul de delimitare

1. Verificati daca nu exista obstacole in intervalul probabil de miscare al dispozitivului. Dispozitivul trebuie sa poata circula peste cablul de delimitare cu ambele roti din fata in acelasi timp. Eventual indepartati obstacolele sau asezati temporar cablurile spre interior (este necesar cel putin 35 cm).
2. Porniti aparatul cu . Display-ul se afiseaza:

Pentru a determina puterea semnalului in cablul de delimitare, dispozitivul trece mai intai de doua ori drept peste cablul de delimitare si apoi in statia de baza si se opreste acolo.

• Pe display se afiseaza mesajul Calibration completed. Acumulatorul se incarca.

INDICAȚIE: Aparatul trebuie să se oprească la intrarea în stația de bază. Dacă dispozitivul nu lovește contactele când intră în stația de bază, acesta continuă pe cablul de delimitare. Dacă dispozitivul trece prin stația de bază, procesul de calibrare a eșuat. În acest caz, stația de bază trebuie să fie mai bine aliniată și procesul de calibrare repetat.

După cursa de calibrare

Se afișează durata de tuns actuală presetată.

Pentru toate celelalte setări vezi Capitolul 7 "Setări", pagina 384.

Robolinho

INDICAȚIE: Pentru a asigura funcționarea corectă și pentru a reduce mesajele de eroare, lungimea buclei trebuie măsurată cu funcția "Aflați punctele de intrare".

6 UTILIZAREA

6.1 Pornirea manuală a aparatului

1. Porniți aparatul cu

O

Pentru tunderea neprogramată pe margini: vezi Capitolul 7.7 "Tunderea marginilor la pornirea manuală", pagina 386.

1. Porniți manual aparatul cu

6.2 Întrerupeți procesul de tundere

Apăsați pe stația de bază (12/4) sau pe aparat.

Aparatul revine automat în stația de bază. Șterge programul de tuns al zilei curente și începe din nou a doua zi la ora stabilită.

Apăsați pe aparat.

Regimul de tuns este întrerupt temporar pentru o jumătate de oră.

Apăsați pe aparat.

Aparatul este oprit.

INDICAȚIE În situații periculoase, dispozitivul poate fi oprit cu butonul STOP (12/2).

6.3 Tunderea suprafeței secundare (05/NF)

1. Ridicați aparatul și puneți-l cu mâna pe suprafața secundară.
2. Porniți aparatul cu
3. Accesați meniul principal cu
4. settings
5. Sub zone mowing
6. Selectați timpul de tuns cu
7. Porniți manual aparatul cu.

În funcție de setare: dispozitivul tunde pe timpul stabilit și apoi se oprește sau tunde până când acumulatorul este descărcat.

După tunderea suprafeței secundare, puneți dispozitivul înapoi în stația de bază cu mâna.

7 SETĂRI

7.1 Accesarea setărilor - General

1. Accesați meniul principal cu.

Indicație: Steluța * din fața punctului de meniu indică faptul că tocmai este selectat.

1. s * settings
2. Cu selectați punctul de meniu do

1. Confirmați setările. Indicație: Punctele de meniu sunt descrise în secțiunile următoare.
2. Cu reveniți la meniul principal.

INDICAȚIE Alte puncte de meniu: vezi Capitolul 5.2 "Efectuarea setărilor de bază", pagina 383.

7.2 Activarea/dezactivarea tonurilor de tastă

1. 串 *Key clicks
2. Activarea/dezactivarea tonurilor de tastă:

sau Activate:

Activarea tonurilor de tastare.

sau dezactivare:

Dezactivarea tonurilor de tastare.

7.3 Activarea/dezactivarea modului Eco

În modul Eco, aparatul trece în modul eficient energetic. Acest lucru reduce consumul de energie și emisiile de zgomot.

INDICAȚIE: Nerecomandat sau imposibil cu iarbă înaltă și densă sau cu gazon gros.

1. sa * Mode
2. Activarea/dezactivarea modului Eco:

Activare - Activarea modului Eco. Dezactivare - Dezactivarea modului Eco.

7.4 Reglarea senzorului de ploaie

INDICAȚIE: Tunderea ierbii uscate reduce murdăria. Activarea senzorului de ploaie și setarea unui timp de întârziere pot împiedica tunderea când iarba este umedă.

Dacă senzorul de ploaie este activat, aparatul se deplasează înapoi la stația de bază când începe să plouă. Acesta rămâne acolo până când senzorul de ploaie s-a uscat. Apoi așteaptă timpul stabilit ca întârziere înainte de a continua operația de tundere. Sensibilitatea senzorului de ploaie este reglabilă.

1. sa * Rn sensor
2. Activarea/dezactivarea senzorului de ploaie:
3. sau Activate: -Activarea senzorului de ploaie. sau Deactivate: Dezactivarea senzorului de ploaie.
4. Setarea întârzierii senzorului de ploaie:

sau After rain delay xx hours xx minutes. Cu ajutorul butoanelor selectați valoarea dorită pentru întârziere și confirmați cu OK.

1. Setarea sensibilității senzorului de ploaie:
2. sau Rain sensitive. Cu ajutorul butoanelor selectați valoarea dorită pentru sensibilitate și confirmați cu OK.

7.5 Setarea programului de tuns

7.5.1 Setarea programului de tuns - General

1. Accesați meniul principal cu OK.
2. sau * Programs
3. Cu ajutorul butoanelor selectați punctul de meniu dorit și confirmați cu OK.
4. Efectuați setările.

Indicație: Punctele de meniu sunt descrise în secțiunile următoare.

7.5.2 Setarea punctelor de pornire

Învățarea punctelor de pornire

1. Puneți aparatul în stația de bază.
2. Porniți aparatul cu
3. Accesați meniul principal cu.
4. s * Programs
5. sa * Entry Point
6. s * interactive teach
7. 串 * start interactive entry point teaching

sau start. Aparatul se deplasează de-a lungul cablului de delimitare. Sau, dacă aparatul a atins punctul de pornire dorit, punctul de pornire se salvează.

1. Set Entry point 1, dacă la cursa de învățare nu s-a stabilit niciun punct de pornire. Dacă nu s-a stabilit niciun punct de pornire, punctele de pornire se stabilesc automat.
2. Entry point x: XXm, dacă s-a atins ultimul punct de pornire.

Stabiliți manual punctele de pornire (05)

Primul punct de pornire (05/X0) este presetat și se află la 1 m în dreapta stației de bază. În spatele acestui punct se pot stabili și alte puncte de pornire (vezi datele tehnice).

La stabilirea punctelor de pornire se va avea în vedere:

Nu setați punctele de pornire prea departe de stația de bază sau prea aproape unul de celălalt (06/f). Utilizați doar atâtea puncte cât este nevoie.

1. s* int X1 at [020m] Cu ajutorul tastei selectați o cifră și preluați cu
2. s* int x2 at [075m] Cu ajutorul tastei selectați o cifră și preluați cu
3. Dacă este nevoie, mai stabiliți și alte puncte de pornire.
4. Cu ajutorul tastei reveniți la meniul principal.

7.5.3 Setarea timpilor de tuns

INDICAȚIE: Între programarea timpilor de tundere și începutul tunderii trebuie să existe minim 30 min. Dacă nu, dispozitivul pornește nu mai devreme de 30 min de la apăsarea ultimului buton.

În punctul de meniu Weekly Program se setează zilele și orele când aparatul trebuie să tundă. Eventual adaptați aceste setări la dimensiunea grădinii dvs. Dacă mai puteți vedea zone netunse după aproximativ o săptămână, măriți timpul de tundere.

1. sa * Weekly Program

sau A11 Days [X]: Aparatul tunde zilnic la ora setată. Dacă se afișează A11 Days [ ], atunci aparatul tunde doar în zilele setate. Sau Monday [X]...* Sunday [X]: Aparatul tunde în ziua setată la ora setată. Dacă se afișează de ex. Monday [ ], aparatul nu tunde în ziua respectivă. sau change: Activați [X] sau dezactivați [ ] ziua respectivă, orele, tipul de tundere și punctele de pornire.

1. Efectuați setările pentru toate zilele sau ziua respectivă:

de ex. [M] 07:00-10:00 [?] Tundere normală [M] de la ora 07:00-10:00 cu punct de pornire alternativ automat 0-9 [?]. de ex. * [R] 16:00-18:00 [1]: Aparatul începe la 16:00 tunderea marginilor [R] și se deplasează de-a lungul întregului cablu de delimitare. După aceasta începe tunderea suprafețelor la punctul de pornire 1 [1]. La ora 18:00 sau de îndată ce acumulatorul este gol, aparatul revine în stația de bază. sau change: Modificarea setărilor selectate.

sau continue: Confirmați setarea modificată și treceți la următoarea setare.

1. Save: Salvați toate setările modificate ale punctului de meniu.

7.5.4 Modul pasaj

Modul pasaj asigură un rezultat de tundere mai bun în pasaje înguste.

1. Setați punctul de pornire în pasajul îngust (vezi secțiunea „Setarea punctelor de pornire").
2. Porniți în modul pasaj înaintea punctului de pornire setat (vezi secțiunea „Setarea programului de tuns"). de ex. *[P] 16:00-18:00 [3]: Aparatul pornește la ora 16:00 cu modul pasaj [P] și începe tunsul la punctul de start 3 [3]. La ora 18:00 sau de îndată ce acumulatorul este gol, aparatul revine în stația de bază.

7.6 inTOUCH

O conexiune existentă la gateway poate fi întreruptă. Astfel, aparatul rămâne 30 de minute deschis la o nouă conectare.

INDICAȚIE: Pentru a stabili o conexiune ulterior, conexiunea trebuie mai întâi încheiată, chiar dacă dispozitivul nu a fost conectat anterior la un gateway.

1. sa *inouch
2. Întrerupere conexiune

Aparatul raportează: Pregătit.

1. Confirmați și reveniți la meniu.

7.7 Tunderea marginilor la pornirea manuală

Pentru pornirea manuală puteți seta aici ca dispozitivul să înceapă să tundă marginile.

Tunderea marginilor la orele presetate: vezi Capitol 7.5.3 "Setarea timpilor de tuns", pagina 386.

1. Pornire manuală

7.8 Setarea tunderii suprafețelor secundare

1. Zone de tundere
2. Setarea timpilor de tuns:

sau inactiv:

Tunderea suprafețelor secundare este oprită.

sau activ:

Aparatul tunde până la golirea acumulatorului.

sau impiedicare in min

Aparatul tunde timpul presetat. Se pot seta următorii timpi de tuns: 30/60/90/120/Până la golirea acumulatorului.

7.9 Setarea contrastului displayului

Dacă displayul, de ex. prin lumina soarelui, este greu de citit, acesta poate fi îmbunătățit prin schimbarea contrastului.

1. s * play contrast
2. Cu creșteți/reduceți contrastul displayului și confirmați cu Ci

7.10 Protecția setărilor

Dacă protecția setărilor este dezactivată, codul PIN trebuie introdus numai atunci când se recunosc erorile relevante pentru securitate.

1. sa * safety settings
2. Activarea/dezactivarea protecției setărilor:

sau Activate:

Activarea protecției setărilor.

sau deactivate:

Dezactivarea protecției setărilor.

7.11 Recalibrarea

Dacă poziția sau lungimea cablului de delimitare a fost modificată sau dacă dispozitivul nu mai poate găsi cablul de delimitare, este necesară o recalibrare.

1. Resetare calibrare
2. Resetați datele de calibrare a buclei?
3. Efectuarea cursei de calibrare: vezi Capitolul 5.4 "Efectuarea cursei automate de calibrare", pagina 383.

7.12 Resetarea setărilor din fabrică

Setările din fabrică ale aparatului pot fi restabilite, de ex. înainte de revânzare.

1. Resetare din fabrică. Aparatul raportează: Factory reset completed

8 AFIȘAREA INFORMAȚIILOR

Meniul Information servește la afișarea datelor aparatului. În acest meniu nu se pot efectua setări.

1. Accesați meniul principal cu.
2. sa * Information
3. Cu selectați punctul de meniu și confirmați cu. Indicație: Punctele de meniu sunt descrise în paragrafele următoare.
4. Cu reveniți la meniul principal.

Service cuțite

Indică în câte ore de operare este necesar service pentru cuțite. Contorul poate fi resetat manual.

Servisarea cuțitelor se va face de dealerul ALKO, de tehnician și partenerul de service.

Resetarea contorului pentru servisarea cuțitelor:

1. Confirmare

Hardware

Afișează informații despre aparat, cum ar fi ex. tipul, anul de fabricație, orele de funcționare, numărul de serie, numărul operațiunilor de tuns, timpul total de tuns, numărul de cicluri de încărcare, timpul total de încărcare, lungimea buclei cablului de delimitare.

Software

Indică versiunea de software.

INDICAȚIE: Mențineți permanent actualizat software-ul robotului Robolinho. Verificați regulat versiunea de firmware și actualizați dacă este necesar. Software-ul de actualizare Robolinho îl găsiți pe Internet la:

www.al-ko.com/shop/de/robolinho-autoupdater

Program Info

Indică setările curente, ca de ex. timpul de tuns săptămânal total.

Failures

Indică mesajele de avarie apărute ultimele cu data, ora și codul de eroare.

9 ÎNTREȚINEREA ȘI ÎNGRIJIREA

ATENȚIE! Pericol de rănire. Piesele aparatului ascuțite și aflate în mișcare pot produce accidente. La lucrările de întreținere, îngrijire și curățare purtați întotdeauna mănuși de protecție!

9.1 Curățarea

ATENȚIE! Pericol datorat apei. Apa din mașina de tuns robotizată și din stația de bază va deteriora componentele electrice. Nu stropiți mașina de tuns iarba robotizată și stația de bază cu apă.

Curățați mașina de tuns iarba robotizată

ATENȚIE! Pericol de tăiere la cuțite. Cuțitele sunt foarte ascuțite și pot cauza tăieturi.

Purtați mănuși de protecție! Aveți grijă ca porțiunile corpului să nu ajungă în cuțite.

Efectuați o dată pe săptămână:

1. Opriți aparatul cu .
2. Ștergeți suprafața carcasei cu o perie de mână, o cârpă umedă sau un burete fin.
3. Periați partea de dedesubt, placa de tuns și cuțitele cu o perie.
4. Verificați cuțitele să nu fie defecte. Eventual schimbați: vezi Capitol 9.3 "Schimbarea cuțitelor", pagina 388.

Curățarea stației de bază

1. Îndepărtați în mod regulat reziduurile de iarbă, frunzele sau alte obiecte din stația de bază.
2. Ștergeți suprafața stației de bază cu o cârpă umedă sau un burete fin.

9.2 Verificare regulată

Verificare generală

1. Verificați întreaga instalație după deteriorări o dată pe săptămână:

Aparat Stația de bază Cablu de limitare Adaptor de rețea

1. Înlocuiți piesele defecte cu piese de schimb originale de la producător sau solicitați înlocuirea acestora la un centru de service al producătorului.

Verificați rularea rolelor

Efectuați o dată pe săptămână:

1. Curățați temeinic zonele din jurul rolelor de reziduuri de iarbă și murdărie. Pentru aceasta folosiți o perie și o cârpă.
2. Verificați dacă rolele se mișcă liber și dacă pot fi ghidate.

Indicație: Dacă rolele sunt rigide sau nu pot fi direcționate, înlocuiți-le la centrul de service al producătorului.

Verificați suprafețele de contact la mașina de tuns iarba robotizată

1. Curățați murdăria cu o cârpă și apoi ungeți ușor cu unsoare de contact.

Verificați contactele de încărcare de la stația de bază

1. Scoateți ștecherul.
2. Apăsați și eliberați contactele de încărcare în direcția stației de bază. Contactele de încărcare trebuie să revină în poziția inițială.

Indicație: Dacă contactele de încărcare nu revin în poziția inițială, solicitați înlocuirea la centrul de service al producătorului.

9.3 Schimbarea cuțitului

ATENȚIE! Pericol de tăiere la cuțite. Cuțitele sunt foarte ascuțite și pot cauza tăieturi.

Purtați mănuși de protecție! Aveți grijă ca porțiunile corpului să nu ajungă în cuțite.

ATENȚIE! Deteriorarea aparatului printr-o reparare necorespunzătoare. Alinierea cuțitelor de tăiere îndoite poate deteriora discul cuțitului.

Nu îndreptați cuțitele îndoite. Înlocuiți cuțitele îndoite cu piese de schimb originale ale producătorului.

Cuțitele uzate sau îndoite trebuie schimbate.

1. Opriți aparatul cu
2. Puneți aparatul cu cuțitele în sus.
3. Deșurubați șuruburile de fixare.
4. Scoateți cuțitul din scaunul cuțitului.
5. Curățați scaunul cuțitului cu o perie moale. Indicație: Cuțitele de tăiere sunt ascuțite pe toată lungimea lor și, prin urmare, pot fi montate și rotite la 180° ceea ce le dublează durata de viață.

6. Schimbarea cuțitului:

Dacă cuțitele de tăiere nu au fost încă rotite de la asamblarea inițială: Răsuciți cuțitul de tăiere cu 180° și reintroduceți-l în scaunul cuțitului cu partea ascuțită orientată spre dispozitiv și înșurubați șuruburile de fixare cu mâna. Dacă cuțitele de tăiere au fost rotite o dată de la asamblarea inițială: Introduceți noul cuțit de tăiere în scaunul cuțitului cu partea șlefuită orientată spre dispozitiv și înșurubați șuruburile noi de fixare strâns cu mâna.

Indicație: Se pot utiliza doar piese de schimb originale de la producător.

În cazul murdăriilor dificile care nu pot fi îndepărtate cu o perie, discul cuțitului trebuie înlocuit, deoarece un dezechilibru poate duce la o creștere a zgomotului, uzură sporită și defecțiuni.

Cuțitul de eliminare nu trebuie schimbat în mod normal.

10 AJUTOR ÎN CAZ DE DEFECȚIUNI

10.1 Corectarea erorilor la aparatul de manevrare

ATENȚIE! Pericol de rănire. Piesele aparatului ascuțite și aflate în mișcare pot produce accidente. La lucrările de întreținere, îngrijire și curățare purtați întotdeauna mănuși de protecție!

INDICAȚIE: În cazul unor defecțiuni care nu sunt enumerate în acest tabel sau pe care nu le puteți remedia singuri, vă rugăm să vă adresați Serviciului nostru de asistență pentru clienți.

Defecțiu-ne	Cauză Remediu
Aparatul nu pornește.
	Acumulatorul este gol. Încărcați aparatul în stația de bază.
Aparatul se blochează în sol. Roțile continuă să se rotească.
	■ Senzorii de impact nu declanțea-ză.	Mergeti la service-ul producătorului.
	■ Iarba este prea înaltă.	■ Creșteși înățimea de tăiere, apoi coborăți treptat la înățimea dorită.■ Tundetși mai scurt iarba cu o cositoare.
	■ Aparatul rămâne pe o denivelare a suprafeței de iarba.	Îndepăratași denivelarea.
Aparatul tunde la ora greșită.
	■ Aparatul are ora setată greșit. Setași ora.
	■ Durata de tuns este setată greșit. Setași timpii de tuns.
	■ Aparatul pierde setările de timp. Accumulatorul este defect. Mergeți la service-ul producătorului.
Motorul se oprește în timpul tunsului.
	■ Motorul este suprasolicitat. Opriți aparatul, puneți-l pe o suprațață plană sau o iarbă joasăși repornți-l.
	■ Accumulatorul este gol. Încărcați acumulatorul.
	■ Cuțitele de tăiere sunt boante. Întoarceti ciutul sauÎnlocuiți-l.
Rezultatul tunsului este neuniform.
	■ Timpul de tuns este prea scurt. Programați timpi de tuns mai lungi.
	■ Zona de tuns este prea mare. Micșorși zona de tuns.
	■ Inălțimea de tăiere este la treapta redusă.	Creșteți înțimea de tăiere, apoi coborși treptat la înțimea dorită.
	■ Cuțitele de tăiere sunt boante. Întoarcței cuțitul sauÎnlocuiți-l.
Timpul de funționare al accumulatorului scade semifinificativ.
	■ Inălțimea de tăiere este la treapta redusă.	Creșteți înțimea de tăiere, apoi coborși treptat la înțimea dorită.
	■ Larba este preaÎnaltă sau prea uredă.	■ Lăsăți iarba să se usuce. ■ Reglați înțimea de tăiere la o treaptă maiÎnaltă.
Aparatul vibrează sau zgomote prea puternice.
	Dezechilibru în cuțitul de tăiere sauÎn antrenarea cuțitului de tăiere	■ Curățați placă de tuns. ■ Mergeti la service-ul producătorului.
Accumulatorul nu se maiÎncarcă sau tensiune prea redusă
	■ Contactele deÎncârcare din stația de bază sunt murdare. ■ Suprațețele de contact de la apa-rat sunt murdare.	Curățați contactele deÎncârcare și suprațețele de contact.
	■ Stăția de bază nu are curent. Conectăti stația de bază la alimentarea electri-ca.
	■ Aparatul nu atinge contactele deÎncârcare.	■ Puneti aparatul în stația de bază și verificăți dacă contactele deÎncârcare sunt la locul adecvat. ■ Mergeti la service-ul producătorului.
	■ Durata de viață a accumulatoruluiu a expirat.	Mergeți la service-ul producătorului.
	■ Electronică deÎncălzire este de-fectă.	Mergeți la service-ul producătorului.

10.2 Coduri de eroare și îndepărtarea acestora

INDICAȚIE: În cazul unor defecțiuni care nu sunt enumerate în acest tabel sau pe care nu le puteți remedia singuri, vă rugăm să vă adresați Serviciului nostru de asistență pentru clienți.

Cod deEROARE Cauză Remediu
CN001: Tilt sensor	Senzorul de inclinare a de- clanşat:	Puneti aparatul pe o suprafăță netedăși validăți eroarea.
	Inclinarea max. depășită
	Aparatul a fost purtat
	Pantă prea mare
Cod deEROARE CauzaRemediu
CN002: Lift sensor	Senzorul de ridicare a de-clançat:	Indepaftați obstacolul.
	Carcasa aparatului a fostindreptata in sus prin ridercare sau obstacol.
CN005: Bumper deflected	Aparatul s-a blocat intr-unobstacol și nu se poate elibera (de ex. colizioneaprope de stația de bază).	Puneti aparatul pe o suprafăța de iarbă liberă, delimită.
		Corectați poziția cablului de limitare.
CN007: No loop signaI	Lipsă semnal	Controlați LED-ul la stația de bază.
	Cablul de limitare este defect.	Controlați alimentarea electrică a stației de bază. Scoateți și introducți adaptorul de rețea.
	Semnalul este prea slab.	Controlați cablul de limitare să nu fie defect. Reparati cablul defect.
CN008: Loop signal weak	Semnal prea slab	Controlați LED-ul la stația de bază.
	Cablu de limitare ingro-pat prea adânc	Controlați alimentarea electrică a stației de bază. Scoateți și introducți adaptorul de rețea.
		Ridicatu cablul de limitare la inălti-mea indicata, eventual fixați direct pe iarbă.
CN010: Bad position	Aparatul este în afara su-prafeței de iarbă delimi-tate.	Puneti aparatul pe o suprafăța de iarbă liberă, delimită.
	Cablul de limitare a fost montat în cruce.	Corectați poziția cablului de limitare la curbe și obstacole. Indepaftați in-crucisarea de cablu.
CN011: Escaped ro-bot	Aparatul este în afara supra-fetei de iarbă delimitate.	Corectați poziția cablului de limitare la curbe și obstacole.
CN012: Cal: no loop	Eroare la calibrare:	Controlați alimentarea electrică a stației de bază. Scoateți și introducți adaptorul de rețea.
CN015: Cal: outside	Aparatul nu găsește ca-blul de limitare.	Puneti aparatul pe poziția de calibrare indicata, exact în unghi drept. Aparatul trebuie și poță și treacă peste cablul de limitare.
CN017: Cal: signal weak	Eroare la calibrare:	Puneti aparatul pe poziția de calibrare indicata, exact în unghi drept.
	Semnal prea slab	Controlați alimentarea electrică a stației de bază. Scoateți și introducți adaptorul de rețea.
	Lipsă semnal	Controlați cablul de limitare să poță și treacă peste cablul de limitare.
	Cablul de limitare este defect.
CN018: Cal: Collisi-on	Eroare la calibrare:	Indepaftați obstacolul.
	Aparatul a lovit un obsta-col.
Cod deEROARE Cauza Remediu
CN038: Battery Accumulatorul este gol:
	■ Bucla cablului de limitare este prea lungă, prea multe insule.	Corectați poziția cablului de limitare.
	■ La înçârcare nu există contact la contactele de înçârcare	■ Curățați contactele de înçârcare. ■ Punoți aparatul în stată de bază și verificăți dacă contactele de înçâr-care sunt la locul adecvat. ■ Contactele de înçârcare trebuie ve- rificate șiÎnlocuite de punctul de service al produçătorului.
	■ Obstacoleaprope de stația de bază	Îndepărtați obstacolele.
	■ Aparatul s-a blocat. Puneti	aparatul pe o suprafăță de iarbă liberă, delimitata.
	■ Aparatul nu găsește sta-ția de bază.	■ Controlați cablul de limitare să nu fie defect. ■ Cablul de limitare trebuie măsurat la service-ul produçătorului.
	■ Accumulatorul este uzat. Accumulatorul trebuieÎnlocuit la service- ul produçătorului.	■ Confirmați manual mesajul de ava- rie. ■În caz de repetare: Duceți aparatul la service-ul produçătorului.
CN099: Recov escape	Depanarea automataù nu este posibilă	■ Opruti aparatul și lasași accumulatorul să se raceață. ■ Nu puneti aparatul în stată de bază.
CN104: Battery over heating	■ Accumulatorul este su- prăîncălzit (peste 60 °C). Nu este posibilă descăr- carea. ■ Oprire de urgență prin electronică de suprave- ghere	■ Opruti aparatul și lasași accumulatorul să se raceață. ■ Nu puneti aparatul în stată de bază.
CN110: Blade motor over heating	Motorul de tundere este su- prăîncăzlit (peste 80 °C).	■ Opruti aparatul și lasași să se raceață. ■În caz de repetare: Duceți aparatul la service-ul produçătorului.
CN119: R-Bumper deflected	Aparatul s-a blocat intr-un obstacol și nu se poate elibe- ra.	Îndepărtați obtacolul.
CN120: L-Bumper deflected
Cod deEROARE Cauză Remediu
CN128: Recov Impos-sible	Aparatul s-a blocat intr-un obstacol și nu se poa-te elibera.	Îndepărtăți obstacolul.
	Aparatul este în afara su-prafetei de iarbă delimi-tate.	Puneti aparatul pe o suprafăță de iarbă liberă, delimită. Corectăți poziția cablului de limitare.
CN129: Blocked WL	Motorul roții stânga este blo-cat.	Eliminăți blocajul.
CN130: Blocked WR	Motorul roții dreapta este blo-cat.	Eliminăți blocajul.

Descrierea altor coduri de eroare găsiți pe pagina de Internet AL-KO.

11 TRANSPORTUL

La transportarea aparatului procedați după cum urmează:

1. Cu tasta Stop opriți aparatul.
2. Opriți aparatul cu
3. Ridicați aparatul cu ambele mâini de carcasă:

Cuțitele nu trebuie atinse. Cuțitele trebuie să indice în partea opusă corpului.

12 DEPOZITAREA

12.1 Depozitarea mașinii de tuns iarba robotizate

Depozitați aparatul în timpul iernii sau dacă este posibil să nu mai funcționeze mai mult de 30 de zile.

1. Încărcați complet acumulatorul.
2. Curățați temeinic aparatul (vezi Capitolul 9.1 "Curățarea", pagina 388).
3. Depozitarea aparatului:

Așezați pe toate roțile, pe un loc uscat, izolabil și protejat la îngheț, departe de accesul copiilor.

12.2 Demontați coloana de încărcare și depozitați-o (18, 19)

Demontați și depozitați coloana de încărcare în timpul iernii sau dacă este posibil să nu mai funcționeze mai mult de 30 de zile.

1. Deconectați adaptorul de rețea de la rețea și de la stația de bază.
2. Demontați coloana de încărcare:

Deșurubați ambele șuruburi (18/1) și (18/2) ale coloanei de încărcare (18/3). Apăsați simultan ambele taste (18/4, 19/1) pentru a debloca coloana de încărcare. Înclinați coloana de încărcare (19/a). Desfaceți conexiunile cu fișele (19/2) și (19/3). Închideți orificiul șasiului (19/4) cu capacul de iarnă (19/5) (19/b), vezi datele tehnice.

1. Depozitarea coloanei de încărcare:

Pe un loc uscat, izolabil și protejat la îngheț, departe de accesul copiilor.

12.3 Depozitarea pe timp de iarnă a cablului de delimitare

Cablul de delimitare poate rămâne în sol și nu trebuie îndepărtat.

13 ELIMINAREA DEȘEURILOR

Indicații privind legea aparatelor electrice și electronice

Aparatele electrice și electronice nu se aruncă la gunoiul menajer, ci se duc la un centru de colectare specializat!

Bateriile sau acumulatorii vechi ce nu sunt fixați în aparate trebuie scoși înainte de predare! Dezafectarea acestora este stipulată prin legea bateriilor. - Deținătorii resp. utilizatorii de aparate electrice și electronice sunt obligați de lege să le predea după folosire.

Utilizatorul final poartă responsabilitatea pentru ștergerea datelor personale din aparatul vechi de dezafectat!

Simbolul coșului de gunoi tăiat înseamnă că aparatele electrice și electronice nu pot fi aruncate la gunoiul menajer.

Aparatele electrice și electronice pot fi predate gratuit la următoarele centre:

Puncte de colectare și dezafectare publice (de ex. centre comunale) Punctele de vânzare a aparatelor electronice (fixe sau online), dacă distribuitorii sunt obligați să le preia sau dacă oferă benevol acest serviciu.

Aceste aspecte sunt valabile doar pentru aparatele instalate și utilizate în țările din Uniunea Europeană și care se supun Directivei Europene 2012/19/CE. În țările din afara Uniunii Europene este posibil să se aplice prevederi diferite pentru dezafectarea aparatelor electrice și electronice.

Indicații privind legea bateriilor (BattG)

Bateriile și acumulatorii vechi nu se aruncă la gunoiul menajer, ci se duc la un centru de colectare specializat!

Pentru scoaterea în siguranță a bateriilor sau acumulatorilor din aparatul electronic și pentru informațiile despre tipul acestora resp. sistemul chimic, respectați indicațiile suplimentare din instrucțiunile de operare și montaj. - Deținătorii resp. utilizatorii de baterii și acumulatori sunt obligați de lege să le predea după folosire. Predarea se limitează la cantități uzuale casnice.

Bateriile vechi pot conține substanțe toxice sau metale grele, care pot polua mediul și pot afecta sănătatea. Valorificarea bateriilor vechi și utilizarea resurselor conținute ajută la protejarea acestor bunuri importante.

Simbolul coșului de gunoi tăiat înseamnă că bateriile și acumulatorii nu pot fi aruncați la gunoiul menajer.

Dacă pe acestea există simbolul Hg, Cd sau Pb sub coșul de gunoi, atunci aceasta semnifică:

Hg: Bateria conține mai mult de 0,0005 % mercur

Cd: Bateria conține mai mult de 0,002 % cadmiu Pb: Bateria conține mai mult de 0,004 % plumb

Acumulatorii și bateriile pot fi predate gratuit la următoarele centre:

Puncte de colectare și dezafectare publice (de ex. centre comunale) Centre de vânzare pentru baterii și acumulatori Punct de colectare al sistemului de colectare al bateriilor vechi Punct de colectare al producătorului (dacă nu face parte din sistemul colectiv de colectare)

Aceste aspecte sunt valabile doar pentru acumulatorii și bateriile vândute în țările din Uniunea Europeană și care se supun Directivei Europene 2006/66/CE. În țările din afara Uniunii Europene este posibil să se aplice prevederi diferite pentru dezafectarea bateriilor și acumulatorilor.

Indicații privind ambalajul

Materialele de ambalare sunt reciclabile. Vă rugăm să le eliminați ecologic.

Demontați acumulatorul înainte de dezafectarea aparatului (16)

Înainte de a dezafecta aparatul, acumulatorul integrat trebuie îndepărtat și aruncat separat într-un mod ecologic.

1. Deșurubați șuruburile (16/1).
2. Scoateți capacul locașului acumulatorului (16/2).
3. Scoateți acumulatorul (16/3).
4. Puneți la loc capacul și strângeți șuruburile.

14 SERVICIUL CLIENȚI / SERVICE

Dacă aveți întrebări legate de garanție, reparații sau piese de schimb, adresați-vă celui mai apropiat service AL-KO. Pe acestea le găsiți pe Internet la următoarea adresă:

www.alko-garden.com/service-contacts

Informații suplimentare despre piesele de schimb găsiți la:

www.alko-garden.com/spareparts

15 INFORMAȚII PRIVIND DECLARAȚIA DE CONFORMITATE

Prin prezenta confirmăm pe proprie răspundere că produsul, în forma comercializată pe piață, co

respunde specificațiilor Directivelor UE armonizate, standardelor de securitate UE și standardelor specifice de produs. Declarația de conformitate este parte a manualului de utilizare și este atașată aparatului.

16 GARANȚIA

Remediem eventuale defecte de material sau de fabricație ale aparatului, în timpul termenului legal de prescripție pentru reclamațiile cu privire la defecte, la alegerea noastră, prin reparare sau furnizarea pieselor de schimb. Termenul de prescripție se stabilește în funcție de legislația țării din care s-a achiziționat aparatul.

Prestația de garanție se oferă numai la:

Respectarea acestor instrucțiuni de utilizare, Manipularea corespunzătoare, Utilizarea pieselor de schimb originale

Garanția își pierde valabilitatea la:

Încercarea de reparare din proprie inițiativă, Modificări de natură tehnică din proprie inițiativă, Utilizarea neconformă destinației

Din serviciile de garanție se exclud:

deteriorarea stratului de vopsea ca urmare a unei uzuri normale. Piesele de uzură marcate într-un cadru, din lista pieselor de schimb xxxxxx (x)

Perioada de garanție începe în momentul cumpărării de către primul consumator final. Data de pe chitanța de achiziționare are caracter decisiv. Vă rugăm să vă prezentați cu această declarație și cu chitanța de achiziționare originală la distribuitorul dumneavoastră sau la următorul Serviciu de Asistență pentru Clienți autorizat. Prin această declarație, drepturile legale ale cumpărătorului la reclamațiile cu privire la defecte rămân neatinse.

Cuprins

1 Informații despre manualul de utilizare 397

1.1 Simboluri de pe pagina de titlu ... 397 1.2 Simboluri și cuvinte de semnalizare 397

2 Descrierea produsului 398

2.1 Conținutul pachetului (01) 398 2.2 Pornirea mașinii de tuns iarba (02) 398 2.3 Simboluri de pe dispozitiv 398 2.4 Panoul de control (03) 399 2.5 Display 399 2.6 Structura meniului 399 2.7 Stația de bază (04) 400 2.8 Acumulator 401 2.9 Descrierea funcționării 401 2.10 Telecomanda radio și aplicația AL-KO inTOUCH Smart Garden 402

3 Siguranță 402

3.1 Utilizarea conform destinației ... 402 3.2 Utilizarea neconformă 403 3.3 Dispozitive de protecție și de siguranță ... 403

3.3.1 Introducerea codului PIN ... 403 3.3.2 Senzori 403

3.4 Instrucțiuni de siguranță 403

3.4.1 Operatori 403 3.4.2 Echipament de protecție individuală 3.4.3 Siguranța persoanelor și animalelor 404 3.4.4 Siguranța dispozitivului ... 404 3.4.5 Siguranța electrică ... 404

4 Montaj 404

4.1 Ambalarea dispozitivului.... 404 4.2 Planul zonei de scanare (05)..... 404 4.3 Pregătirea zonei de scanare.... 405 4.4 Montarea stației de bază (07/a,17) 405

4.5 Instalarea cablului de limitare 1 4.5.1 Conectarea cablului de limitare la stația de bază (07/b) 405 4.5.2 Așezarea cablului de limitare (05). 406 4.5.3 Înlăturarea obstacolelor... .406 4.5.4 Îngustarea trecerilor (05/h) 407 4.5.5 Excluderea pantelor (15) 407 4.5.6 Așezarea cablurilor de rezervă (11). 407 4.5.7 Greșeli tipice la așezarea cablurilor (06) 407

4.6 Conectarea stației de bază la blocul de alimentare (08) 407

4.7 Verificarea conexiunilor stației de bază (08) 407 4.8 Instalarea kitului pentru auto-încărcare rapidă 408

5 Punere în funcțiune. 408

5.1 Încărcarea acumulatorului (12) 408 5.2 Setarea parametrilor de bază.... 408 5.3 Reglarea înălțimii de tăiere (14)..... 408 5.4 Efectuarea calibrării automate... .409

6 Operare 409

6.1 Pornirea manuală a dispozitivului 409 6.2 Anularea lucrului în modul de scanare 409 6.3 Scanarea suprafeței suplimentare (05/NF). 410

7 Setări. 410

7.1 Accesarea setărilor - generalități 410 7.2 Activarea/dezactivarea semnalelor sonore la apăsarea butoanelor 410 7.3 Activarea/dezactivarea modului ECO 410 7.4 Setarea datei și orei 410 7.5 Setarea programului de scanare .411 7.5.1 Setarea programului de scanare - generalități 411

7.5.2 Setarea punctelor de pornire.... 411 7.5.3 Setarea timpului de scanare- 411 7.5.4 Modul de trecere.. 412 7.6 inTOUCH 412 7.7 Scanarea marginilor la pornirea manuală... 412 7.8 Setarea scanării suprafeței suplimentare 412 7.9 Setarea contrastului afișajului . 413 7.10 Protejarea setărilor 413 7.11 Recalibrare 413 7.12 Restaurarea setărilor din fabrică 413

8 Informații despre produs 413 9 Întreținere și îngrijire 414

9.1 Curățare 414 9.2 Teste regulate.. 414 9.3 Înlocuirea lamei. 414

10 Depanare 415

10.1 Corectarea erorilor dispozitivului și de procesare 415 10.2 Coduri de eroare și remedierea erorilor 417

11 Transport 420 12 Depozitare 420

12.1 Amplasarea robotului de tuns iarba 420 12.2 Demontarea și depozitarea stației de încărcare (18,19). 420 12.3 Depozitarea cablului de limitare în perioada de iarnă... 420

13 Întreținere 421 14 Service și întreținere. 422 15 Informații despre declarația de conformitate. 422 16 Garanție 422

1 INFORMAȚII DESPRE MANUALUL DE UTILIZARE

Versiunea germană este manualul original de utilizare. Toate celelalte

versiuni lingvistice sunt traduceri ale manualului original de utilizare.

Păstrați întotdeauna acest manual de utilizare la îndemână, pentru a-l putea consulta dacă aveți nevoie de informații despre dispozitiv. Utilizați dispozitivul doar împreună cu acest manual de utilizare. Citiți și respectați instrucțiunile de siguranță și avertismentele prezentate în acest manual de utilizare.

1.1 Simboluri de pe pagina de titlu

Simbol Semnificație

Este obligatoriu să citiți acest manual de utilizare înainte de punerea în funcțiune. Acest lucru este necesar pentru o funcționare sigură și fără defecțiuni.

Manual de utilizare

Aveți grijă la acumulatorii litiu-ion! În special, respectați instrucțiunile de transport, depozitare și utilizare din acest manual de utilizare!

1.2 Simboluri și cuvinte de semnalizare

PERICOL! Indică o situație periculoasă care, dacă nu este evitată, duce la moarte sau răniri grave. AVERTISMENT! Indică o situație potențial periculoasă care, dacă nu este evitată, poate duce la moarte sau răniri grave. ATENȚIE! Indică o situație potențial periculoasă care, dacă nu este evitată, poate duce la răniri ușoare sau medii.

NOTĂ! Indică o situație care, dacă nu este evitată, poate duce la daune materiale.

2 DESCRIEREA PRODUSULUI

Acest document descrie complet mașina automată de tuns iarba cu acumulator, care se deplasează liber pe gazon. Înălțimea de tăiere este reglabilă.

2.1 Set de livrare (01)

Setul de livrare include următoarele articole. Verificați dacă toate articolele sunt prezente:
