NAVODILA ZA UPORABO Robolinho 350 W AL-KO
2.1 Obseg dobave (01). 135 2.2 Robotska kosilnica (02) 136 2.3 Simboli na napravi 136 2.4 Upravljalno območje (03) 136 2.5 Prikazovalnik 137 2.6 Zgradba menija 137 2.7 Osnovna postaja (04) 138 2.8 Akumulatorska baterija 138 2.9 Opis funkcij 139 2.10 Brežični modul WLAN in aplikacija AL-KO inTOUCH Smart Garden 139
3 Varnost. 140
3.1 Namenska uporaba 140 3.2 Možna napačna raba. 140 3.3 Varnostne naprave in zaščita 140
3.3.1 Vnos kode PIN in PUK 140 3.3.2 Tipala 140
3.4 Varnostni napotki 141
3.4.1 Upravljavec. 141 3.4.2 Osebna zaščitna oprema 141 3.4.3 Varnost oseb in živali 141 3.4.4 Varnost naprave 141 3.4.5 Električna varnost 141
4 Montaža 141
4.1 Razpakiranje naprave 141 4.2 Načrtovanje območja košnje (05) 141 4.3 Priprava območja za košnjo.... 142 4.4 Montaža osnovne postaje (07/a, 17). 142 4.5 Namestitev omejevalnega kabla..... 142
4.5.1 Priključitev omejevalnega kabla na osnovno postajo (07/b) 142 4.5.2 Polaganje omejevalnega kabla (05). 142 4.5.3 Izločanje ovir 143
4.5.4 Zamejitev koridorjev (05/h) 143 4.5.5 Izločitev padcev (15) 143 4.5.6 Polaganje rezervne dolžine (11) ..143 4.5.7 Najpogostejše napake pri polaganju kabla (06) 143
4.6 Priključitev osnovne postaje na električno napajanje (08) 144 4.7 Preverjanje povezav na osnovno postajo (08) 144 4.8 Namestitev kompleta za hitri povratek domov. 144
5 Zagon 144
5.1 Napolnite akumulatorsko baterijo (12)144 5.2 Urejanje osnovnih nastavitev 144 5.3 Nastavite višino reza (14) 145 5.4 Samodejno izvajanje kalibracijske vožnje... 145
6 Upravljanje. 146
6.1 Ročni zagon naprave 146 6.2 Prekinitev košnje 146 6.3 Košnja stranske površine (05/NF).....146
7 Nastavitve. 146
7.1 Priklic nastavitev - splošno 146 7.2 Aktiviranje/dezaktiviranje zvoka tipk...146 7.3 Aktiviranje/dezaktiviranje varčnega načina 146 7.4 Nastavitev tipala za dez 146 7.5 Nastavitev programa za košnjo... 147
7.5.1 Nastavitev programa za košnjo - splošno... 147 7.5.2 Nastavitev začetnih točk 147 7.5.3 Nastavitev časov košnje 147 7.5.4 Način za prehode 148
7.6 inTOUCH 148 7.7 Košnja roba pri ročnem zagonu 148 7.8 Nastavitev košnje stranske površine..148 7.9 Nastavitev kontrasta prikazovalnika...148 7.10 Zaklepanje nastavitev 148 7.11 Ponovno kalibriranje 149
7.12 Ponastavitev na tovarniške nastavitve. 149
8 Prikaz informacij 149
9 Vzdrževanje in nega. 149
9.1 Čiščenje 149 9.2 Redno preverjanje 150 9.3 Zamenjava rezalnih nožev 150
10 Pomoč pri motnjah 150
10.1 Odpravljanje napak pri napravi in ravnanju 150 10.2 Kode napak in odpravljanje napak.... 152
11 Transport. 154
12 Shranjevanje 155
12.1 Skladiščenje robotske kosilnice 155 12.2 Demontaža in skladiščenje polnilnega stebrička (18, 19) 155 12.3 Shranjevanje omejevalnega kabla čez zimo. 155
13 Odstranjevanje 155 14 Servisna služba/servis 156 15 Informacije o izjavi o skladnosti 156 16 Garancija. 156
1 K TEM NAVODILOM ZA UPORABO
Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo. Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi. - Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo. Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.
1.1 Simboli na naslovnici
Simbol Pomen
Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Simbol Pomen
Navodila za uporabo
Z litij-ionskimi akumulatorskimi baterijami delajte previdno! Upoštevajte zlasti napotke za transport, skladiščenje in odstranjevanje v teh navodilih za uporabo!
1.2 Razlaga znakov in opozorilne besede
NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe. OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe. PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.
2 OPIS IZDELKA
Ta dokumentacija opisuje popolnoma samodejno delujočo akumulatorsko robotsko kosilnico, ki se prosto premika po travni površini. Višina reza je nastavljiva.
2.1 Obseg dobave (01)
V obseg dobave so vključene tukaj navedene postavke. Preverite, ali so vsebovane vse postavke:
Št. Sestavni del
1 Robotska kosilnica 2 Kratka navodila 3 Navodila za uporabo 4 Klini za trato * 5 Napajalnik 6 Osnovna postaja z zemeljskimi vijaki (5 kosov) 7 Omejevalni kabel *
Št. Sestavni del
8 Zimski pokrov *
- odvisno od modela (glejte tehnične podatke)
2.2 Robotska kosilnica (02)
Št. Sestavni del
1 Upravljalno območje s prikazovalnikom (notranji) 2 Tipka za ZAUSTAVITEV (takoj ustavi napravo, rezila pa v roku 2 s) 3 Polnilni kontakti 4 Višinska nastavitev (notranje) 5 Sprednja kolesa (zgibna) 6 Kosilni disk 7 Pogonsko kolo 8 Rezalni krožnik 9 Pritrdilni vijak 10 Poravnalni nož 11 Nož 12 Predal za akumulatorsko baterijo
2.3 Simboli na napravi
Simbol Pomen
Nevarnost telesnih poškodb in gmotne škode zaradi izmetanih predmetov!
Posebna previdnost pri rokovanju!
Z rokami in nogami ne segajte v bližino rezil!
Zagotovite varnostno razdaljo!
Pred zagonom preberite navodila za uporabo!
Simbol Pomen
Za zagon naprave vnesite PIN!
Ne hranite ga na napravi!
2.4 Upravljalno območje (03)
Št. Sestavni del
1
(tipka Home): Košnja se prekine, naprava zapelje nazaj na osnovno postajo. Naslednji dan se znova samodejno zažene ob nastavljenem času košnje.
2 Tipalo za dež: Zazna, ali dežuje (glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 146).
3 Prikazovalnik: Prikazuje trenutno obratovalno stanje naprave, imena izbranih menijev, njihove menijske točke in izbirne funkcije (glejte Poglavje 2.5 "Prikazovalnik", stran 137).
4
smerne tipke): Izberite menijske točke, povečajte ali zmanjšajte številske vrednosti, izbirajte med nastavitvami.
5
(tipka Start/Pause):
Pritisnite 1-krat: Ročno zaženite in prekinite košnjo. Pritisnite 2-krat: Znova nadaljujte košnjo po pritisku tipke domov.
6
- (funkcijske tipke): Prikličite funkcijo, ki se prikaže neposredno nad tipko na prikazovalniku.
7
Entry Point glejte Poglavje 7.5.2 "Nastavitev začetnih toč", stran 147
glejte Poglavje 4.8 "Namestitev kompleta za hitri povratek domov", stran 144
Rain sensor glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 146
After rain delay glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 146
Rain sensitive glejte Poglavje 7.4 "Nastavitev tipala za dež", stran 146
glejte Poglavje 7.6 "inTOUCH", stran 148
Margin mowing glejte Poglavje 7.7 "Košnja roba pri ročnem zagonu", stran 148
Sub zone active/disabled glejte Poglavje 7.8 "Nastavitev košnje stranske površine", stran 148
Display contrast glejte Poglavje 7.9 "Nastavitev kontrasta prikazovalnika", stran 148
Safety settings glejte Poglavje 7.10 "Zaklepanje nastavitev", stran 148
| Št. Sestavni del |
| 1 Talna plošča |
| 2 LED za prikaz stanja |
| 3 Polnilni kontakt |
| 4 | Tipka domov |
| 5 Polnilni stebriček |
| 6 Kabelski kanal |
| 7Žleb za kolo |
| 8 Luknja za zemeljske vijake (9) |
| 9 Zemeljski vijaki |
- odvisno od modela (glejte tehnične podatke)
2.8 Akumulatorska baterija
Akumulatorsko baterijo lahko zamenja uporabnik.
NAPOTEK: Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napolnjenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.
Akumulatorska naprava je ob dobavi deloma napolnjena. Pri običajnem delovanju se akumulatorska baterija redno polni. Naprava se sama zapelje na osnovno postajo.
Vgrajena nadzorna elektronika samodejno zaključi postopek polnjenja, ko je doseženo stanje 100-odstotne napolnjenosti. Postopek polnjenja deluje le ob neoviranem kontaktu med polnilnim kontaktom osnovne postaje in kontaktnimi površinami naprave. Pri temperaturah več kot 45 °C vgrajeno zaščitno stikalo preprečuje polnjenje akumulatorske baterije. S tem se prepreči okvara akumulatorske baterije. - Če se čas uporabe akumulatorske baterije kljub popolnemu polnjenju bistveno skrajša, je treba akumulatorsko baterijo zamenjati. - Če se zaradi staranja ali predolgega shranjevanja akumulatorska baterija izprazni pod prag, ki ga določa proizvajalec, je ni več mogoče napolniti. Akumulatorsko baterijo in nadzorno elektroniko naj preveri trgovec, tehnik ali servisni partner podjetja AL-KO in jo po potrebi zamenja. Stanje akumulatorske baterije je prikazano na prikazovalniku. Po 3 mesecih shranjevanja preverite stanje akumulatorske baterije. V ta namen vklopite napravo in odčitajte stanje akumulatorske baterije. Če je raven napolnjenosti akumulatorske baterije samo še pribl. 30 % ali manj, napravo postavite na osnovno postajo in vklopite, da se akumulatorska baterija napolni. Če je bil polnilni stebriček zaradi shranjevanja osnovne postaje snet (glej Poglavje 12.2 "Demontaža in skladiščenje

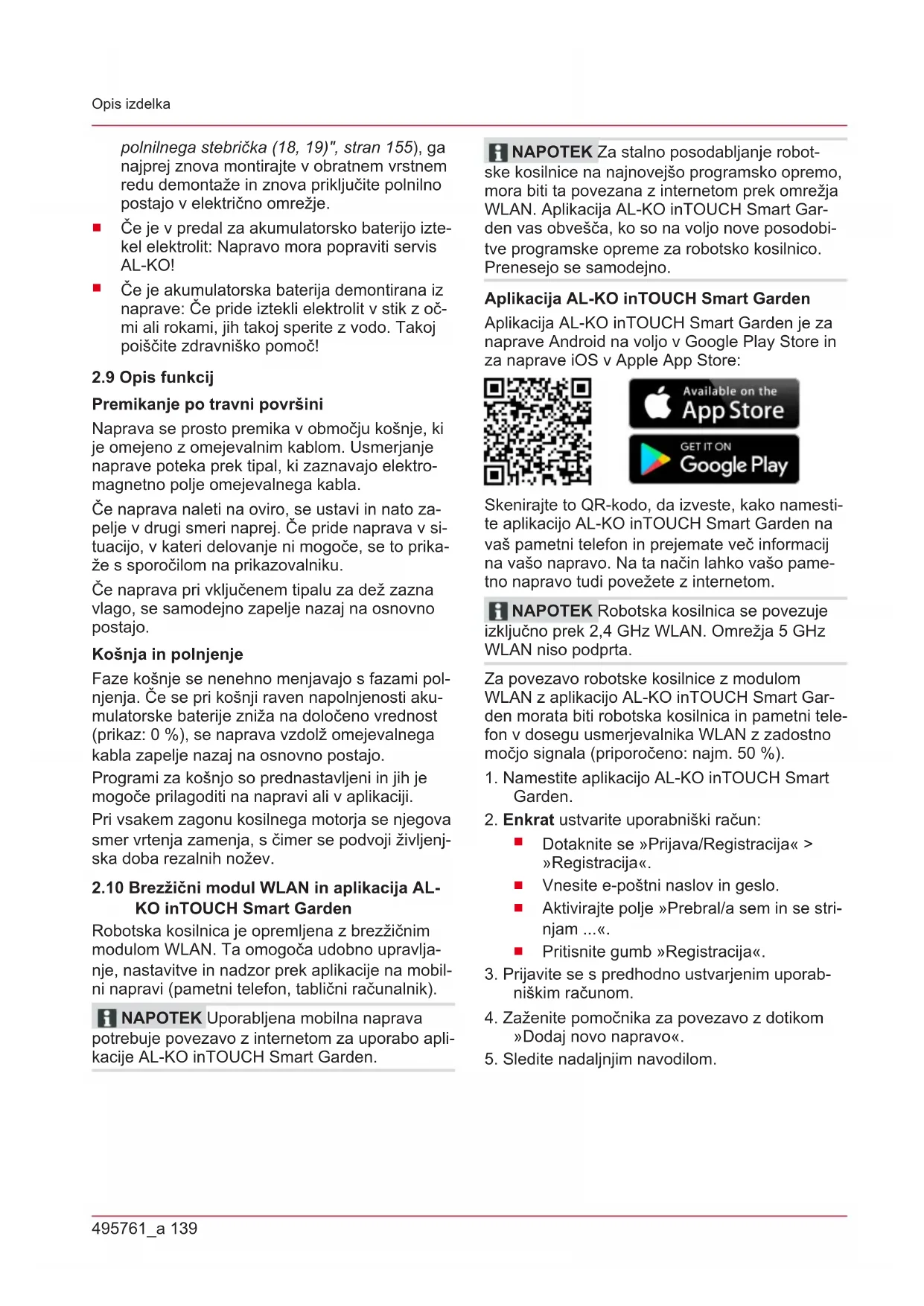

polnilnega stebrička (18, 19), stran 155), ga najprej znova montirajte v obratnem vrstnem redu demontaže in znova priključite polnilno postajo v električno omrežje.
- Če je v predal za akumulatorsko baterijo iztekel elektrolit: Napravo mora popraviti servis AL-KO!
- Če je akumulatorska baterija demontirana iz naprave: Če pride iztekli elektrolit v stik z očmi ali rokami, jih takoj sperite z vodo. Takoj poiščite zdravniško pomoč!
2.9 Opis funkcij
Premikanje po travni površini
Naprava se prosto premika v območju košnje, ki je omejeno z omejevalnim kablom. Usmerjanje naprave poteka prek tipal, ki zaznavajo elektromagnetno polje omejevalnega kabla.
Če naprava naleti na oviro, se ustavi in nato zapelje v drugi smeri naprej. Če pride naprava v situacijo, v kateri delovanje ni mogoče, se to prikaže s sporočilom na prikazovalniku.
Če naprava pri vključenem tipalu za dež zazna vlago, se samodejno zapelje nazaj na osnovno postajo.
Košnja in polnjenje
Faze košnje se nenehno menjavajo s fazami polnjenja. Če se pri košnji raven napolnjenosti akumulatorske baterije zniža na določeno vrednost (prikaz: 0%), se naprava vzdolž omejevalnega kabla zapelje nazaj na osnovno postajo.
Programi za košnjo so prednastavljeni in jih je mogoče prilagoditi na napravi ali v aplikaciji.
Pri vsakem zagonu kosilnega motorja se njegova smer vrtenja zamenja, s čimer se podvoji življenjska doba rezalnih nožev.
2.10 Brezžični modul WLAN in aplikacija AL-KO inTOUCH Smart Garden
Robotska kosilnica je opremljena z brezžičnim modulom WLAN. Ta omogoča udobno upravljanje, nastavitve in nadzor prek aplikacije na mobilni napravi (pametni telefon, tablični računalnik).
OPOMBA: Uporabljena mobilna naprava potrebuje povezavo z internetom za uporabo aplikacije AL-KO inTOUCH Smart Garden.
OPOMBA: Za stalno posodabljanje robotske kosilnice na najnovejšo programsko opremo mora biti ta povezana z internetom prek omrežja WLAN. Aplikacija AL-KO inTOUCH Smart Garden vas obvešča, ko so na voljo nove posodobitve programske opreme za robotsko kosilnico. Prenesejo se samodejno.
Aplikacija AL-KO inTOUCH Smart Garden
Aplikacija AL-KO inTOUCH Smart Garden je za naprave Android na voljo v Google Play Store in za naprave iOS v Apple App Store:
Skenirajte to QR-kodo, da izveste, kako namestite aplikacijo AL-KO inTOUCH Smart Garden na vaš pametni telefon in prejemate več informacij na vašo napravo. Na ta način lahko vašo pametno napravo tudi povežete z internetom.
OPOMBA: Robotska kosilnica se povezuje izključno prek 2,4 GHz WLAN. Omrežja 5 GHz WLAN niso podprta.
Za povezavo robotske kosilnice z modulom WLAN z aplikacijo AL-KO inTOUCH Smart Garden morata biti robotska kosilnica in pametni telefon v dosegu usmerjevalnika WLAN z zadostno močjo signala (priporočeno: najmanj 50%).
- Namestite aplikacijo AL-KO inTOUCH Smart Garden.
- Enkrat ustvarite uporabniški račun:
Dotaknite se »Prijava/Registracija« > »Registracija«. Vnesite e-poštni naslov in geslo. Aktivirajte polje »Prebral/a sem in se strinjam ...«. Pritisnite gumb »Registracija«.
- Prijavite se s predhodno ustvarjenim uporabniškim računom.
- Zaženite pomočnika za povezavo z dotikom »Dodaj novo napravo«.
- Sledite nadaljnjim navodilom.
NAPOTEK: Če se robotska kosilnica pomika na območju vrta, kjer je povezava WLAN slaba ali neobstoječa, se nastavitve aplikacije AL-KO inTOUCH Smart Garden izvedejo šele, ko se robotska kosilnica vrne na območje z dobrim signalom. Če signal usmerjevalnika WLAN ni dovolj močan po vsem vrtu, lahko njegov domet razširite z ojačevalnikom signala, ki je na voljo na tržišču.
V primeru motenj pri delovanju vam lahko pomaga trgovec z nameščeno aplikacijo AL-KO inTOUCH Smart Garden. Robotska kosilnica mora biti prek aplikacije AL-KO inTOUCH Smart Garden dostopna za trgovca.
Poleg oddaljenega dostopa do vključene robotske kosilnice nudi aplikacija AL-KO inTOUCH Smart Garden dodatne funkcije, kot so povezava z drugimi napravami AL-KO ali potisna sporočila v primeru napake.
3 VARNOST
3.1 Namenska uporaba
Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca. Omejitve uporabe naprave so: glejte tehnične podatke.
Ta naprava ni primerna za uporabo na javnih površinah, parkih, športnih objektih in za namene kmetijstva in gozdarstva.
3.3 Varnostne naprave in zaščita
A OPOZORILO! Nevarnost telesnih poškodb. Okvarjene in izklopljene varnostne in zaščitne naprave lahko povzročijo hude telesne poškodbe.
- Okvarjene varnostne in zaščitne naprave oddajte v popravilo. Varnostnih naprav in zaščite nikoli ne izklapljajte.
3.3.1 Vnos kode PIN in PUK
Napravo je mogoče zagnati samo z vnosom kode PIN (osebna identifikacijska številka). S tem se nepooblaščenim osebam prepreči vklop. Tovarniška nastavitev kode PIN je 0000. Kodo PIN je
mogoče spremeniti, glejte Poglavje 5.2 "Urejanje osnovnih nastavitev", stran 144.
Če 3-krat vnesete napačno kodo PIN, je potreben vnos kode PUK (osebnega ključa za odklepanje). Če je tudi ta vnos napačen, je treba do naslednjega vnosa počakati 24 ur.
Shranite kodi PIN in PUK nedostopni nepooblaščenim osebam.
3.3.2 Tipala
Naprava je opremljena z več varnostnimi tipali. Po izklopu prek varnostnega tipala se ne zažene znova. Na prikazovalniku se prikaže sporočilo o napaki, ki ga je treba potrditi. Odpraviti je treba razlog za sprožitev tipala.
Tipalo dviga
Če se naprava med delovanjem dvigne na ohišje, se vozni pogon izklopi in rezalni noži se zaustavijo.
Naprava je opremljena s tipali, ki ob stiku z ovirami poskrbijo, da se smer vožnje spremeni. Pri trku ob oviro se zgornji del naprave rahlo premakne in sproži se tipalo trka.
Tipalo nagiba v smeri vožnje/vstran
Če je v smeri vožnje dosežen vzpon ali padec ali stranski poševni položaj, ki presega nastavitev modela, naprava zavije oz. spremeni smer vožnje.
Tipalo za dež
Naprava je skladno z modelom opremljena s tipalom za dež, ki v aktiviranem stanju ob dežju prekine postopek košnje in poskrbi, da naprava zapelje nazaj na osnovno postajo (glejte tehnične podatke).
Tipalo za zmrzal
Naprava je opremljena s tipalom za zmrzal, ki pri nizkih temperaturah prikaže sporočilo na napravi ali potisno sporočilo v aplikaciji AL-KO inTOUCH Smart Garden (glej tehnične podatke). Temperatura za sporočilo je nastavljiva.
Elektromagnetne emisije
Naprava lahko zanesljivo obratuje v neposredni bližini drugih robotskih kosilnic (razdalja 0,5 m).
Signal, ki se uporablja v omejevalnem kablu, ustreza standardu elektromagnetnih emisij, ki ga določa Evropsko združenje proizvajalcev vrtnih naprav (EGMF).
3.4 Varnostni napotki
3.4.1 Upravljavec
Mladostniki, mlajši od 16 let, osebe z omejenimi telesnimi, čutilnimi ali duševnimi sposobnostmi ali brez znanja in izkušenj ter osebe, ki ne poznajo navodil za uporabo, naprave ne smejo uporabljati. Upoštevajte morebitne posebne predpise v državi uporabe glede minimalne starosti uporabnika. - Naprave ne smete uporabljati, če ste pod vplivom alkohola, drog ali zdravil.
3.4.2 Osebna zaščitna oprema
Za preprečevanje telesnih poškodb nosite primerna oblačila in varovalno opremo. Osebno zaščitno opremo sestavljajo:
dolge hlače in trdi čevlji. Pri vzdrževanju in negi: zaščitne rokavice.
3.4.3 Varnost oseb in živali
Pri javno dostopnih območjih je treba okrog območja košnje namestiti opozorila z naslednjo vsebino:
POZOR! Samodejna kosilnica v obratovanju! Ne približujte se napravi! Nadzorujte otroke!
Med delovanjem poskrbite, da v bližini naprave in na njej ni oseb, zlasti otrok ter živali in da se ne igrajo z njo. Prepovedano je sedeti na napravi in segati proti rezalnim nožem! S telesom in oblačili se ne približujte rezilu.
Pred delom poskrbite, da v delovnem območju naprave ni nobenih predmetov (kot so veje, kosi stekla, kosi kovine in deli oblačil, kamni, vrtno pohištvo, vrtno orodje ali igrače). Ti predmeti lahko poškodujejo nože naprave oziroma naprava lahko poškoduje njih. Napravo uporabljajte samo v naslednjih pogojih:
Naprava ni umazana. Naprava ni poškodovana ali obrabljena. Vsi upravljalni elementi delujejo. Osnovna postaja in napajalnik ter njuni električni vodi so nepoškodovani in delujejo.
- Okvarjene dele vedno nadomestite z originalnimi nadomestnimi deli proizvajalca.
Če je poškodovana, napravo oddajte v popravilo. Uporabnik naprave je odgovoren za nesreče drugih oseb ter njihove lastnine, ki jih povzroči naprava.
3.4.5 Električna varnost
Naprave nikoli ne uporabljajte, če na površini za košnjo sočasno deluje škropilnik. - Naprave ne pršite z vodo. Naprave ne odpirajte.
4 MONTAŽA
4.1 Razpakiranje naprave
- Previdno odprite embalažo.
- Previdno vzemite vse komponente iz embalaže in preverite, da med transportom ni prišlo do poškodb.
Namig: Če pride med transportom do poškodb, takoj obvestite trgovca ali servisnega partnerja podjetja AL-KO.
Če napravo pošiljate naprej, shranite originalno embalažo in spremne dokumente. Potrebujete jih tudi za pošiljanje nazaj.
4.2 Načrtovanje območja košnje (05)
Mesto postavitve osnovne postaje (05/1)
Najkrajša možna pot za največjo površino košnje Ravna podlaga Zaščiteno pred neposrednimi sončnimi žarki in močnim vplivom vremenskih razmer Možnost priključitve na napajanje Prost dostop do robotske kosilnice
Polaganje omejevalnega kabla (05)
Omejevalni kabel mora biti položen v neprekinjeni zanki v smeri urinega kazalca.
Koridorji med območji košnje (05/h)
Koridor je ozko mesto na travni površini in lahko služi za povezovanje dveh površin za košnjo.
Glavna površina in stranska(-e) površina(-e) (05)
Glavna površina (05/HF): To je travna površina, na kateri je osnovna postaja in ki jo lahko naprava v celoti samodejno pokosi. Stranska površina (05/NF): To je travna površina, ki je naprava ne more doseči z glavne
površine, napravo po potrebi v ta namen odnesete v rokah do stranske površine. Stranske površine je mogoče obdelati v ročnem načinu delovanja.
Tako glavna kot stranske površine so vedno omejene z lastnim, neprekinjenim omejevalnim kablom.
Lega začetnih točk (05/X0-05/X3)
Naprava se ob določenem času košnje premakne vzdolž omejevalnega kabla do določene začetne točke in tam začne kositi.
Z začetnimi točkami lahko določite, katera območja površine za košnjo boste večkrat kosili.
4.3 Priprava območja za košnjo
- Preverite, ali je travna površina večja od maksimalne obdelovalne površine naprave. Če je travna površina prevelika, bo trava neenakomerno pokošena. Po potrebi zmanjšajte travno površino za košnjo.
- Pred montažo osnovne postaje in omejevalnega kabla ter zagonom naprave: Pokosite travno površino s kosilnico na nižjo višino reza.
- Odstranite ovire s travne površine ali pa jih izločite z omejevalnim kablom (glejte Poglavje 4.5.3 "Izločanje ovir", stran 143):
Ploske ovire, ki se prevozijo in lahko poškodujejo rezalne nože (npr. ploske kamne, prehode s travne površine na teraso ali pot, plošče, robnike itd.) Luknje in grbine na travni površini (npr. krtine, prekopana mesta, štori, odpadli sadeži itd.) Strmi vzponi ali padci, ki presegajo vrednosti, navedene v tehničnih podatkih Vodotoki (npr. ribniki, potoki, plavalni bazeni itd.) ter njihova razmejitev od travne površine Grmovje in živa meja, ki se lahko razširi
- Osnovno postajo (05/1) postavite pravokotno na načrtovan položaj omejevalnega kabla na naslednji način:
Vodoravno poravnano (preverite z vodno tehtnico) Naravnost in v ravni uvoza in izvoza Ne obočno (pri naknadnem vstavljanju zemeljskih vijakov se polnilni stebriček ne sme upogibati ali nagibati)
- Osnovno postajo (07/2) pritrdite na tla s štirimi zemeljskimi vijaki (07/1).
Osnovno postajo lahko postavite tudi zunaj trate (17). Pri tem morate omejevalni kabel položiti kot prikazuje grafika.
4.5 Namestitev omejevalnega kabla
NAPOTEK: Če je skladno z modelom priloženi omejevalni kabel prekratek, lahko pri svojem trgovcu ali servisnem partnerju podjetja AL-KO naročite podaljševalni kabel.
4.5.1 Priključitev omejevalnega kabla na osnovno postajo (07/b)
- Potegnite omejevalni kabel (07/4) iz embalaže.
- Snemite pokrov kabelskega kanala (07/3) na priključku (07/A).
- Snemite izolacijo s konca omejevalnega kabla (07/6) in ga vtaknite v priključno sponko (07/7).
- Zaprite priključno sponko.
- Napeljite omejevalni kabel z rezervno dolžino skozi uvodnico (07/5) iz kabelskega kanala.
NAPOTEK: Z rezervno dolžino kabla lahko pozneje naredite manjše popravke v napeljavi kabla.
- Namestite pokrov kabelskega kanala.
4.5.2 Polaganje omejevalnega kabla (05)
Omejevalni kabel lahko položite na travo ali tudi do 10 cm pod travno rušo. Polaganje pod travno rušo lahko opravi strokovnjak.
POZOR! Nevarnost poškodb omejevalnega kabla. Če je omejevalni kabel poškodovan ali prekinjen, prenos krmilnih signalov na napravo ni več mogoč. V tem primeru je treba omejevalni kabel popraviti ali zamenjati. Omejevalni kabel je na voljo pri podjetju AL-KO.
Omejevalni kabel vedno položite neposredno na tla. Po potrebi ga pritrdite z dodatnimi travnimi klini. Pri polaganju in med delovanjem zaščitite omejevalni kabel pred poškodbami. V bližini omejevalnega kabla ne prekopavajte in ne rahljajte. 1. Omejevalni kabel v enakomernih razmikih pritrdite s travnimi klini ali položite pod zemljo (v globino maks. 10 cm).
- Omejevalni kabel položite okrog ovir: glejte Poglavje 4.5.3 "Izločanje ovir", stran 143.
- Ustvarite koridorje med posameznimi površinami za košnjo: glejte Poglavje 4.5.4 "Zamejitev koridorjev (05/h)", stran 143.
- Izločite prevelike vzpone in padce: glejte Poglavje 4.5.5 "Izločitev padcev (15)", stran 143.
- Položite rezervno dolžino kabla: glejte Poglavje 4.5.6 "Polaganje rezervne dolžine (11)", stran 143.
- Ko je omejevalni kabel popolnoma napeljan, ga priključite na priključek (07/B) osnovne postaje: glejte Poglavje 4.5.1 "Priključitev omejevalnega kabla na osnovno postajo (07/b)", stran 142.
4.5.3 Izločanje ovir
Odvisno od okolice območja delovanja je treba omejevalni kabel položiti na različnih razdaljah od ovir. Za določanje pravilnih razdalj uporabite ravnilo, ki ga dobite iz embalaže.
NAPOTEK: Izločitve ovir so potrebne samo, če jih tipala trka na napravi ne morejo zaznati. Izogibajte se prepogostemu oz. nepotrebnemu izločanju. Obloge, ki so krajše od 6 cm, je treba izločiti, sicer lahko naprava povzroči poškodbe.
Razdalja od zidov, ograj, gredic: min. 20 cm (05)
Naprava se premika vzdolž omejevalnega kabla z zamikom navzven 20 cm. Omejevalni kabel zato položite z odmikom najmanj 20 cm od zidov, ograj, gredic itd.
Razdalja od robov terase in tlakovanih poti (09)
Če je rob terase ali poti višji od travne površine, vzdržujte razdaljo najmanj 20 cm. Če je rob terase ali poti na isti višini kot travna površina, lahko kabel položite natanko na rob.
Razdalja od ovir do omejevalnega kabla (05)
Če so omejevalni kabli položeni natanko enako stran od ovire in točno proti njej, tj. z razdaljo 0 cm, naprava zapelje preko omejevalnega kabla. Pri tem ne prekrižajte omejevalnega kabla (06/c), temveč ga položite vzporedno (05/e).
Polaganje omejevalnega kabla okrog vogalov (05, 10)
Pri navznoter obrnjenih vogalih (10/a): Položite omejevalni kabel diagonalno, da se naprava ne zaplete v vogalu.
Pri zunanjih robovih z ovirami (10/b): Položite omejevalni kabel v špico, da preprečite trk naprave z vogalom. Pri zunanjih robovih brez ovir (05/j): Položite omejevalni kabel pod kotom 90°.
4.5.4 Zamejitev koridorjev (05/h)
V koridorju upoštevajte naslednje razdalje:
Skupna širina: min. 60 cm. Razdalja omejevalnega kabla od roba: 20 cm. Razdalja med omejevalnima kabloma: min. 20 cm.
4.5.5 Izločitev padcev (15)
Padce, ki so večji od navedb v tehničnih podatkih, je treba z omejevalnim kablom izločiti (45 % = 45 cm padca na 1 m vodoravne dolžine) (glejte tehnične podatke).
Omejevalnega kabla ne smete položiti na pobočju z nagibom več kot 20 %. Da bi se izognili težavam pri obračanju, je treba upoštevati razmik 50 cm do 20 % nagiba. Če je nagib na zunanjem robu delovnega območja na nekem mestu več kot 20 %, je treba omejevalni kabel položiti z razmikom 20 cm na ravnem terenu pred začetkom padca.
4.5.6 Polaganje rezervne dolžine (11)
Da bi lahko tudi po nastavitvi območja za košnjo premaknili osnovno postajo ali razširili območje za košnjo, v rednih razmikih omejevalnega kabla pustite nekaj rezervne dolžine kabla.
Število rezervnih dolžin kabla je mogoče določiti po lastni presoji.
NAPOTEK: Pri rezervnih dolžinah kabla ne ustvarjajte odprtih zank.
- Napeljite omejevalni kabel okrog trenutnega travnega klina (11/1) in nato nazaj do prejšnjega travnega klina (11/3).
- Omejevalni kabel nato napeljite naprej proti trenutnemu travnemu klinu. Pri tem nastane zanka. Kabli morajo ležati tesno skupaj.
- Po potrebi pritrdite zanko v tla z dodatnim travnim klinom (11/2) na sredini.
4.5.7 Najpogostejše napake pri polaganju kabla (06)
- Rezervne dolžine omejevalnega kabla niso položene v enakomerno dolge zanke (06/a). Omejevalni kabel ni pravilno položen okrog vogalov (06/b). Omejevalni kabel je prekrižan oz. ni položen v smeri urinega kazalca (06/c).
Omejevalni kabel je preveč nepravilno položen, tako da obrobnega območja travne površine ni mogoče pokositi (06/d). Omejevalni kabel pri napeljavi proti robu ovire in nazaj ni napeljan tako, da sta obe dolžini tesno druga ob drugi znotraj travne površine (06/e). Začetne točke so postavljene predaleč od osnovne postaje (06/f). Omejevalni kabel je položen čez rob travne površine (06/g). Pri polaganju omejevalnega kabla ni upoštevana minimalna razdalja 20 cm za koridorje (06/h). Omejevalni kabel je preblizu, tj. kabel je proti neprehodnim oviram položen z razdaljo manj kot 20 cm (06/i).
4.6 Priključitev osnovne postaje na električno napajanje (08)
- Postavite napajalnik (08/1) na suho mesto, zaščiteno pred neposrednimi sončnimi žarki, dovolj blizu osnovne postaje (08/2).
- Kabel (08/3) trdno pritrdite na napajalnik.
- Omrežni vtič (08/4) napajalnika priklopite v vtičnico, zaščiteno pred dežjem (08/5).
NAPOTEK: Priporočamo, da napajalnik priključite v električno omrežje prek zaščitnega FI-stikala z nazivnim okvarnim tokom < 30 mA.
4.7 Preverjanje povezav na osnovno postajo (08)
- Preverite, ali LED-indikator na sprednji strani polnilnega stebrička (13/1) sveti. V nasprotnem primeru:
Izvlecite omrežni vtič. Preverite vse povezave električnega napajanja in omejevalni kabel glede pravilne namestitve in poškodb.
Stanje indikatorja LED
LED Obratovalna stanja
Rumena
4.8 Namestitev kompleta za hitri povratek domov
Skenirajte to QR-kodo, da izveste, kako namestite komplet za hitri povratek domov. Glejte tudi navodila za montažo 443565 «Komplet za hitri povratek domov - namestitev«.
5 ZAGON
To poglavje opisuje postopke in nastavitve, ki so potrebni za prvi zagon naprave. Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 146.
5.1 Napolnite akumulatorsko baterijo (12)
Pri običajnem delovanju se akumulatorska baterija naprave redno samodejno polni.
OPOZORILO Akumulatorsko baterijo pred prvo uporabo do konca napolnite. Akumulatorsko baterijo lahko polnite v poljubnem stanju napolnjenosti. Prekinitev polnjenja ne škoduje akumulatorski bateriji. Akumulatorska baterija se lahko polni samo, ko je naprava vklopljena.
- Napravo (12/1) postavite na osnovno postajo (12/3) tako, da se kontaktne površine naprave dotikajo polnilnih kontaktov osnovne postaje.
- S tipko vklopite napravo.
- Na prikazovalniku naprave se prikaže "Battery is being recharged". V nasprotnem primeru: glejte Poglavje 10 "Pomoč pri motnjah", stran 150.
5.2 Urejanje osnovnih nastavitev
- Odprite zaščitni pokrov.
- S tipko vklopite napravo. Prikažejo se strojna programska oprema, koda in tip.
- V meniju za izbiro jezika s tipko izberite jezik in s tipko potrdite nastavitev.
- V meniju Login > Enter PIN vnesite vnaprej nastavljeno kodo PIN 0000. V ta namen s tipko izberite mesto za drugim izberite 0 in nastavitev vsakokrat potrdite s tipko. Po vnosu kode PIN se omogoči dostop.
5. V meniju Change PIN:
V menijski točki Enter new PIN vnesite novo šesteromestno kodo PIN, ki jo sami
določite. V ta namen s tipko izberite eno mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko.
V menijski točki Reenter new PIN ponovno vnesite novo kodo PIN. Če sta oba vnosa enaka, se prikaže PIN changed.
- V meniju Enter date nastavite tekoči datum (oblika zapisa: DD.MM.20LL). V ta namen s tipko izberite mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko.
- V meniju Enter time > HH:MM vnesite trenutni čas (oblika zapisa: HH:MM). V ta namen s tipko izberite mesto za drugim izberite vrednost in nastavitev vsakokrat potrdite s tipko.
Osnovne nastavitve so zaključene. Prikaže se stanje Not calibrated Press Start key.
5.3 Nastavite višino reza (14)
Višino reza je mogoče ročno brezstopenjsko nastaviti na 25-55 mm.
NAPOTEK: Za kalibracijsko vožnjo (glejte Poglavje 5.4 "Samodejno izvajanje kalibracijske vožnje", stran 145) ter učenje začetnih točk (glejte Poglavje 7.5.2 "Nastavitev začetnih točk", stran 147) je priporočena višina reza 55 mm.
- Odprite pokrov (14/1).
- Nastavite višino reza (trenutna višina reza bo v milimetrih prikazana v kontrolnem okencu (14/3)):
Povečajte višino reza (tj. višino trave): Obrnite vrtljivi gumb (14/2) v smeri urinega kazalca (14/+). Zmanjšajte višino reza (tj. višino trave): Obrnite vrtljivi gumb (14/2) v nasprotni smeri urinega kazalca (14/-).
- Zaprite pokrov.
5.4 Samodejno izvajanje kalibracijske vožnje
NAPOTEK: Pred zagonom izvedite kalibracijsko vožnjo (glejte Poglavje 5.4 "Samodejno izvajanje kalibracijske vožnje", stran 145) ali učenje začetnih točk (glejte Poglavje 7.5.2 "Nastavitev začetnih točk", stran 147).
Postavite napravo na izhodiščni položaj (13).
- Postavite napravo znotraj površine za košnjo na izhodiščni položaj:
min. 1 m levo in 1 m pred osnovno postajo; s sprednjo stranjo poravnano proti omejevalnemu kablu.
- Preverite, da v predvidenem območju pomikanja naprave ni ovir. Napravi mora biti omogočeno, da z obema sprednjima kolesoma sočasno zapelje prek omejevalnega kabla. Po potrebi odstranite ovire ali kabel začasno položite navznoter (potrebno najmanj 35 cm).
- S tipko zaženite napravo. Prikazovalnik prikazuje:
Naprava za določitev jakosti signala v omejevalnem kablu najprej dvakrat zapelje naravnost prek omejevalnega kabla in nato na osnovno postajo, kjer se ustavi.
Na prikazovalniku se prikaže sporočilo Calibration completed. Akumulatorska baterija se polni.
NAPOTEK: Naprava se mora ustaviti, ko zapelje na osnovno postajo. Če se naprava pri uvozu na osnovno postajo ne dotakne kontaktov, znova zapelje na omejevalni kabel. Če naprava zapelje skozi osnovno postajo, postopek kalibriranja ni uspel. V tem primeru je treba osnovno postajo bolje poravnati in ponoviti postopek kalibriranja.
Po kalibracijski vožnji
Prikažejo se vnaprej nastavljena trenutna trajanja košnje.
Za vse nadaljnje nastavitve glejte Poglavje 7 "Nastavitve", stran 146.
Robolinho
NAPOTEK: Za zagotovitev pravilnega delovanja in preprečitev javljanja napak je treba dolžino zanke izmeriti s funkcijo "Učenje vstopnih točk".
6 UPRAVLJANJE
6.1 Ročni zagon naprave
- S tipko vklopite napravo. Za nenačrtovano košnjo robov: glejte Poglavje 7.7 "Košnja roba pri ročnem zagonu", stran 148.
- S tipko zaženite napravo.
6.2 Prekinitev košnje
Naprava se v ta namen samodejno zapelje na osnovno postajo. Pri tem izbriše načrt košnje trenutnega dne in se znova zažene naslednji dan ob nastavljenem času.
Pritisnite tipko na napravi. Košnja se prekine za pol ure. Pritisnite tipko na napravi. Naprava se izklopi.
7.1 Priklic nastavitev - splošno
- S tipko pokličite glavni meni.
Napotek: Zvezdica * pred menijsko točko prikazuje, da je ta točka trenutno izbrana.
- a* settings
- S tipko izberite želeno menijsko
točko in s tipko potrdite nastavitev.
- Uredite nastavitve. Napotek: Menijske točke so opisane v naslednjih razdelkih.
- S tipko se vrnite v glavni meni.
NAPOTEK Nadaljnje menijske točke: glejte
Deaktivirajte zvok tipk.
7.3 Aktiviranje/deaktiviranje varčnega načina
V varčnem načinu naprava preklopi v energijsko varčni način. Pri tem se zmanjšajo poraba energije in emisije hrupa.
NAPOTEK Pri visoki in gosti travi ter travni ruši ni priporočljiv oz. morda niti ni mogoč.
- Način
- Aktiviranje/deaktiviranje varčnega načina:
Aktivirajte varčni način. Deaktivirajte varčni način.
7.4 Nastavitev tipala za dež
NAPOTEK: Košnja suhe trave zmanjšuje umazanijo. Z aktiviranjem tipala za dež in nastavitvijo njegovega časa zakasnitve je mogoče napravi preprečiti košnjo, ko je trava mokra.
umazanijo. Z aktiviranjem tipala za dež in nastavitvijo njegovega časa zakasnitve je mogoče napravi preprečiti košnjo, ko je trava mokra.
Ko se tipalo za dež aktivira, naprava ob začetku dežja zapelje nazaj na osnovno postajo. Tam ostane tako dolgo, dokler se tipalo za dež ne posuši. Nato počaka še toliko časa, kolikor je nastavljeno z zakasnitvijo, preden nadaljuje košnjo. Občutljivost tipala za dež je nastavljiva.
- Aktiviranje/deaktiviranje tipala za dež:
Izberite Activate: Aktivirajte tipalo za dež. ali Deactivate: Deaktivirajte tipalo za dež.
- Nastavitev zakasnitve tipala za dež:
Izberite After rain delay xx hours xx minutes. S tipko izberite zeleno vrednost zakasnitve in s tipko potrdite nastavitev.
- Nastavite občutljivost tipala za dež:
Izberite Rain sensitive. S tipko izberite zeleno vrednost občutljivosti in s tipko potrdite nastavitev.
7.5 Nastavitev programa za košnjo
7.5.1 Nastavitev programa za košnjo - splošno
- S tipko izberite glavni meni.
- S tipko izberite menijsko točko in s tipko potrdite nastavitev.
- Uredite nastavitev. Napotek: Menijske točke so opisane v naslednjih razdelkih.
7.5.2 Nastavitev začetnih točk
Učenje začetnih točk
- Postavite napravo na osnovno postajo.
- S tipko vklopite napravo.
- S tipko odprite glavni meni.
- a * Entry Point
- a Interactive teach
- a* start interactive entry point teaching
ali start . Naprava vozi vzdolž omejevalnega kabla.
ali ko naprava doseže zeleno začetno točko. Začetna točka se shrani.
- aSet entry point 1, če med učenjem ni bila določena začetna točka. Če tukaj ni določena nobena začetna točka, se začetna točka samodejno določi.
- Vstopna točka x: XX m, ko je dosežena zadnja začetna točka.
Ročna določitev začetnih točk (05)
Prva začetna točka (05/X0) je vnaprej določena in se nahaja 1 m desno od osnovne postaje. Za to točko je mogoče določiti več začetnih točk (glejte tehnične podatke).
Pri določitvi začetne točke je treba upoštevati:
Začetnih točk ne določajte predaleč od osnovne postaje oz. ne preblizu drugo drugi (06/f). Uporabite le toliko začetnih točk, kolikor jih potrebujete.
- a* try Point
- a* point x1 at [020m] S tipko drugo za drugo izberite številko in jo vsakokrat potrdite s tipko
- a* Point X2 at [075m] S tipko drugo za drugo izberite številko in jo vsakokrat potrdite s tipko
- Če je potrebno, določite dodatne začetne točke.
- S tipko se vrnite v glavni meni.
7.5.3 Nastavitev časov košnje
NAPOTEK: Med programiranjem časov košnje in začetkom košnje mora preteči najmanj 30 min. V nasprotnem se naprava zažene najprej 30 min po zadnjem dotiku tipke.
V menijski točki Weekly Program se nastavijo dnevi in časi, ko bo naprava kosila. Po potrebi prilagodite te nastavitve velikosti svojega vrta. Če je po pribl. enem tednu še vedno vidno nepokošeno območje, podaljšajte čase košnje.
- all* weekly Program
- Uredite nastavitve za vse dni ali posamezni dan:
Npr. *[M]* 07:00-10:00 [?] Običajna košnja [M] od 07.00-10.00 s samodejnim preklopom začetnih točk 0-9 [?]. Npr. *[R]* 16:00-18:00 [1]: Naprava ob 16.00 začne s košnjo roba [R] in vozi vzdolž celotnega omejevalnega kabla. Nato začne košnjo površine na začetni točki 1 [1]. Ob 18.00 oz. takoj ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.
ali change: Spremenite izbrano nastavitev. ali continue: Potrdite spremenjeno nastavitev in nadaljujte na naslednjo nastavitev.
- a Sav: Shrani vse spremenjene nastavitve menijskih točk.
7.5.4 Način za prehode
Način za prehode v ožjih prehodih poskrbi za boljšo košnjo.
- Začetno točko nastavite v ozkem prehodu (glejte poglavje »Nastavitev začetnih točk«).
- Začnite od nastavljene začetne točke v načinu za prehode (glejte poglavje »Nastavitev programa košnje«).
npr. *[P]* 16:00-18:00 [3]: Naprava začne delovati ob 16:00 z načinom za prehode [P] in začne s košnjo na začetni točki 3 [3]. Ob 18:00 oz. takoj, ko se akumulatorska baterija izprazni, zapelje naprava nazaj na osnovno postajo.
7.6 inTOUCH
Obstoječo povezavo na vmesnik je treba odklopiti. S tem bo naprava 30 minut odprta za vzpostavitev nove povezave.
NAPOTEK: Če želite pozneje vzpostaviti povezavo, je treba povezavo najprej znova odklopiti, tudi če naprava predhodno ni bila povezana z vmesnikom.
- a*inouch 2. Prekinite povezavo. Naprava sporoči: Končano.
- S tipko potrdite in se vrnite v meni.
Za ročni zagon lahko tukaj nastavite, da naprava začne s košnjo roba.
Opravite košnjo roba ob programiranih časih košnje: glejte poglavje 7.5.3 "Nastavitev časov košnje", stran 147.
- a* Ročno košnja 2. a* ročni zagon
7.8 Nastavitev košnje stranske površine
- a* košnja območja
- Nastavitev časa košnje:
ali neaktivno: Košnja stranske površine je izklopljena. ali aktivno: Naprava kosi tako dolgo, dokler se akumulatorska baterija ne izprazni. ali čas košnje v min: naprava nastavljen čas kosi stransko površino. Nastaviti je mogoče naslednje čase košnje: 30/60/90/120/dokler se akumulatorska baterija ne izprazni.
7.9 Nastavitev kontrasta prikazovalnika
Če je prikazovalnik, npr. na soncu, slabo čitljiv, je mogoče prikaz izboljšati s spremembo kontrasta.
- a* kontrast prikazovalnika
- S tipko povečajte/zmanjšajte kontrast prikazovalnika in s tipko potrdite nastavitev.
7.10 Zaklepanje nastavitev
Če je zaklepanje nastavitev deaktivirano, je treba samo pri potrjevanju za varnost pomembnih napak vnesti kodo PIN.
- all* varnostne nastavitve
- Aktiviranje/deaktiviranje zaklepanja nastavitev:
aliActivate:
Aktivirajte zaklepanje nastavitev.
ali deactivate:
Deaktivirajte zaklepanje nastavitev.
7.11 Ponovno kalibriranje
Če se položaj ali dolžina omejevalnega kabla spremeni, ali če naprava ne najde več omejevalnega kabla, je potrebno ponovno kalibriranje.
- aReset calibration
- Reset loop calibration data?
- Opravite kalibracijsko vožnjo: glejte Poglavje 5.4 "Samodejno izvajanje kalibracijske vožnje", stran 145.
7.12 Ponastavitev na tovarniške nastavitve
Tovarniške nastavitve naprave je mogoče ponastaviti, npr. kot pred nakupom.
- aFactory reset - Naprava sporoči: Factory reset completed
Meni Information služi prikazu podatkov o napravi. V tem meniju urejanje nastavitev ni mogoče.
- S tipko izberite glavni meni.
- Informacije
- S tipko izberite menijsko točko in jo s tipko potrdite.
Napotek: Menijske točke so opisane v naslednjih razdelkih.
- S tipko se vrnite v glavni meni.
Servis nožev
Prikazuje, čez koliko ur bo potrebno servisirati nože. Števec je mogoče ročno ponastaviti. Servis nožev mora opraviti trgovec, tehnik ali servisni partner podjetja AL-KO.
Ponastavitev števca za servis nožev:
- Potrdi
Strojna oprema
Prikazuje informacije o napravi, npr. tip, leto proizvodnje, obratovalne ure, serijsko številko, število opravljenih košenj, skupni čas košnje, število ciklov polnjenja, skupni čas polnjenja, dolžino zanke omejevalnega kabla.
Programska oprema
Prikazuje različico programske opreme.
NAPOTEK: Skrbite, da je programska oprema robotske kosilnice vedno posodobljena. Redno preverjajte različico strojne programske opreme in jo po potrebi posodobite. Pripomoček za posodobitev programske opreme Robolinho je na voljo na spletnem naslovu: www.al-ko.com/shop/de/robolinho-autoupdater
Informacije o programu
Informacije o programu
Prikazuje trenutne nastavitve, kot je npr. skupni tedenski čas košnje.
Napake
Prikazuje nazadnje sproženo sporočilo o napaki z datumom, uro in kodo napake.
9 VZDRŽEVANJE IN NEGA
PREVIDNO! Nevarnost telesnih poškodb. Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.
Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
9.1 Čiščenje
POZOR! Nevarnost zaradi vode. Voda v robotski kosilnici in osnovni postaji bo povzročila poškodbe električnih sestavnih delov.
- Robotske kosilnice in osnovne postaje ne pršite z vodo.
Čiščenje robotske kosilnice
PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzročijo ureznine.
Nosite zaščitne rokavice! Pazite, da se z deli telesa ne približujete rezalnim nožem.
Opravite enkrat na teden:
- S tipko izklopite napravo.
- Površino ohišja obrišite z omelcem, krtačo, mehko krpo ali fino gobico.
- Dno, kosilni disk in rezalne nože skrtačite s krtačo.
- Preglejte rezalne nože glede poškodb. Zamenjava po potrebi: glejte Poglavje 9.3 "Zamenjava rezalnih nožev", stran 150.
Čiščenje osnovne postaje
- Ostanke trave in listja ali druge predmete redno odstranjujte z osnovne postaje.
- Površino osnovne postaje obrišite z vlažno krpo ali fino gobico.
9.2 Redno preverjanje
Splošno preverjanje
- Enkrat tedensko preverite celoten sistem glede poškodb:
aparat Osnovna postaja Omejevalni kabel Napajalnik
- Okvarjene dele zamenjajte z originalnimi nadomestnimi deli proizvajalca oz. to storite pri servisu proizvajalca.
Preverite prosto premikanje valjev
Opravite enkrat na teden:
- Z odstranjevanjem trave in umazanije temeljito očistite območje okrog valjev. Uporabite omelce in krpo.
- Preverite, ali se valji prosto premikajo in krmilijo.
Napotek: Če valjev ni mogoče krmiliti ali je to oteženo, jih je treba zamenjati pri servisu proizvajalca.
Preverite kontaktne površine na robotski kosilnici.
- S krpo odstranite umazanijo in nato nekoliko namažite kontakte s kontaktno mastjo.
Preverite polnilne kontakte osnovne postaje.
- Izvlecite omrežni vtič.
- Potisnite polnilne kontakte v smeri osnovne postaje in jih spustite. Polnilni kontakti se morajo znova vrniti v izhodiščni položaj.
Napotek: Če polnilni kontakti ne odskočijo nazaj, jih je treba zamenjati pri servisu proizvajalca.
PREVIDNO! Nevarnost telesnih poškodb zaradi rezalnih nožev. Rezalni noži so zelo ostri in lahko povzročijo ureznine.
Nosite zaščitne rokavice! Pazite, da se z deli telesa ne približujete rezalnim nožem.
POZOR! Poškodba naprave zaradi nestrokovnega popravila. Poravnavanje zvitih vgrajenih rezalnih nožev lahko poškoduje rezalni krožnik.
Ne poravnavajte zvitih rezalnih nožev. Zamenjajte zvite rezalne nože z originalnimi nadomestnimi deli proizvajalca.
- S tipko izklopite napravo.
- Položite napravo tako, da so rezalni noži obrnjeni navzgor.
- Odvijte pritrdilne vijake.
- Izvlecite rezalne nože iz ležišča nožev.
- Z mehko krtačko očistite ležišče nožev.
Napotek: Rezalni noži so brušeni po celotni dolžini in jih je zato mogoče namestiti obrnjene za 180°, s čimer se njihova življenjska doba podvoji.
- Zamenjava rezalnih nožev:
- Če rezalni noži po prvi montaži še niso bili obrnjeni: Obrnite rezalne nože za 180° in jih z naostreno stranjo proti napravi znova položite na ležišče nožev ter znova z roko privijte pritrdilne vijake.
- Če so bili rezalni noži po prvi montaži že enkrat obrnjeni: Nove rezalne nože z naostreno stranjo proti napravi položite na ležišče nožev ter z roko privijte nove pritrdilne vijake.
Napotek: Uporabljati je dovoljeno samo originalne nadomestne dele proizvajalca.
Pri močni umazaniji, ki je ni mogoče odstraniti s krtačo, je treba zamenjati rezalni krožnik, sicer lahko neuravnoteženost povzroči povečanje hrupa in obrabe ter motnje delovanja.
Poravnalnih nožev praviloma ni treba menjavati.
10 POMOČ PRI MOTNJAH
10.1 Odpravljanje napak pri napravi in ravnanju
PREVIDNO! Nevarnost telesnih poškodb.
Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.
Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
NAPOTEK: Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.
| Motnja Vzrok Odpravljanje | |
| Naprava se ne zažene. |
| Akumulatorska baterija je prazna. Napolnite napravo na osnovni postaji. |
| Naprava obtici in se zagozdi. Kolesa se še naprej obračajo. |
| Tipala trka se ne sprožijo. Poiščite servisno mesto proizvajalca. |
| Trava je previsoka. | Povečajte višino reza, nato jo postopoma znižujte doŽelene višine.
Na katkoPokosite travo s kosilnico. |
| Naprava nasede na neravnino na travni povrsini. | Odstranite neravnine. |
| Naprava kosi ob napačnem Času. |
| Ura naprave je napačno nastvlje-na. | Nastavite uro. |
| Nastavitev trajanja košnje je na-pačna. | Nastavite Čase košnje. |
| Naprava izgubi Časovne nastavi-tve. | Akumulatorska baterija je okvarjena. Poiščite servisno mesto proizvajalca. |
| Motor se med košenjem ustavi. |
| Motor je preobremenjen. Izklopite napravo, postavite jo na ravno podlago ali nizko travo in znova zaženite. |
| Akumulatorska baterija je prazna. Napolnite akumulatorsko baterijo. |
| Rezalni noži so topi. Naostrite ali po potrebi zamenjaje rezalne nože. |
| Rezultat košnje je neenakomeren. |
| Čas košnje je prekratek. Programirajte daljiši Čas košnje. |
| Območje košnje je preveliko. Zmanjšajte območje košnje. |
| Višina reza je na prenizki stopnji. Povečajte višino reza, nato jo postopoma znižuj-te doŽelene višine. |
| Rezalni noži so topi. Naostrite ali po potrebi zamenjaje rezalne nože. |
| Čas uporabe akumulatorske baterije je znatno krajši. |
| Višina reza je na prenizki stopnji. Povečajte višino reza, nato jo postopoma znižuj-te doŽelene višine. |
| Trava je previsoka ali prevlăžna. | Počakajte, da se trava posuši.
Nastavite večjo višino reza. |
| Naprava se trese ali je preglasna. |
| Nečistoće na rezalnih nožih ali v pogo-nu rezalnih nožev | Očistete rezalni disk.
Poiščite servisno mesto proizvajalca. |
| Akumulatorske baterije ni mogoće napoliniti oz. napetost akumulatorske baterije je prenizka |
| ■ Polnilni kontakti osnovne postaje so umazani.
■ Kontaktne površine naprave so umazane. | Očistite polnilne kontakte in kontaktne površine. |
| ■ Osnovna postaja nima elektrïne-ga toka. | Prikljucite osnovno postajo na elektrïncno napa-janje. |
| ■ Naprava ne doseže polnilnih kon-taktov. | ■ Postavite napravo na osnovno postajo in preverite, ali se polnilni kontakti prilegaj.
■ Poišcite servisno mesto proizvajalca. |
| ■ Čas polnjenja akumulatorske ba-terije se je iztekel. | Poišcite servisno mesto proizvajalca. |
| ■ Polnilna elektronika je okvarjena. Poišcite servisno mesto proizvajalca. |
10.2 Kode napak in odpravljanje napak
OPOZORILO: Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.
| Koda napake Vzrok Odpravljanje | |
| CN001: Tilt sensor Tipalo nagiba se je sprežilo:
Maks. nagib je presežen
Naprava je obrjena
Pobočje je prestrmo | Postavite napravo na ravno povrsino in potrdite napako. | |
| CN002: Lift sensor Tipalo dviga se je sprežilo:
Ohišje elektronike se je zaradi dviga ali ovire za-sukalo navzgor. | Odstranite oviro. | |
| CN005: Bumper defle-cted | Naprava je naletela na oviro in se ne more sprestiti (npr. trk v blizini osnovne postaje). | Napravo postavite na prosto, zame-jeno travno povrsino.
Popravite lego omejevalnega kabla. |
| CN007: No loop si-gnal | Ni signala zanke
Omejevalni kabel je okvarjen.
Signal zanke je prešibak. | Preverite indicatorje LED na osnov-ni postaji.
Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik.
Preverite, da omejevalni kabel ni poškodovan. Popravite poškodovan kabel. |
| CN008: Loop signal weak | ■ Signal zanke je prešibak
■ Omejevalni kabel je za-kopan pregloboko | ■ Preverite indicatorje LED na osnov-ni postaji.
■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik.
■ Dvignite omejevalni kabel na predpi-sano višino, po potrebi negosredno na travo. |
| CN010: Bad position | ■ Naprava je izven zame-jene travne povrsine.
■ Omejevalni kabel je prekrižan. | ■ Napravo postavite na prosto, zame-jeno travno povrsino.
■ Popravite lego omejevalnega kabela ob krivinah in ovirah. Odpravite kri-žanje kabela. |
| CN011: Escaped robot | Naprava je izven zamejene travne povrsine. | Popravite lego omejevalnega kabela ob krivinah in ovirah. |
| CN012: Cal: no loop | Napaka med kalibriranjem: | ■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik. |
| CN015: Cal: outside | ■ Naprava ne najde omej-valnega kabela. | ■ Napravo postavite v predispisani po-ložaj za kalibriranje in jo natančno poravnajte pravokotno. Napravi mo-ra biti omogoceno, da zapelje Čez omejevalni kabela. |
| CN017: Cal: signal weak | Napraka med kalibriranjem: | ■ Napravo postavite v predispisani po-ložaj za kalibriranje in jo natančno poravnajte pravokotno. |
| ■ Signal zanke je prešibak | ■ Preverite napajanje osnovne postaje. Izključite in vklučite napajalnik. |
| ■ Ni signala zanke | ■ Preverite, da omejevalni kabela ni poškodovan. |
| ■ Omejevalni kabel je okvarjen. | |
| CN018: Cal: Collisi-on | Napraka med kalibriranjem: | Odstranite oviro. |
| ■ Naprava je trčila ob ovi-ro. | |
| CN038: Battery Akumulatorska baterija je prazna: | | |
| ■ Zanka omejevalnega ka-bla je predolga, otokov je preveč. | Popravite lego omejevalnega kabela. |
| ■ Pri polnjenju ni kontakta s polnilnimi kontakti | ■ Očistite polnilne kontakte.
■ Postavite napravo na osnovno postajo in preverite, ali se polnilni kon-takti prilegajo.
■ Pri servisu proizvajalca preverite polnilne kontakte in jih obnovite. |
| ■ Ovire v blžini osnovne postaje | Odstranite oviire. |
| ■ Naprava je obtičala. Napravostavite na prosto, zamejeno travno povrsino. | |
| ■ Naprava ne najde osnove postaje. | ■ Preverite, da omejevalni kabel ni poškodovan.
■ Na servisu proizvajalca izmerite omejevalni kabel. |
| ■ Akumulatorska baterija je obrabljena. | Na servisu proizvajalca zamenjaje akumulatorsko baterijo. |
| ■ Polnilna elektronika je okvarjena. | Na servisu proizvajalca preverite polnil- no elektroniko. |
| CN099: Recov escape | Samodejno odpravljanje na-pak ni mogoće | ■ Ročno potrdite sporočilo o napaki.
■ Če se težava ponovi: Na servusu proizvajalca preverite napravo. |
| CN104: Battery over heating | ■ Akumulatorska baterija je pregretā (več kot 60 °C).
Praznjenje ni možno.
■ Zasilni izklop prek nad-zorne elektronike | ■ Napravo izklopite in počakajte, da se akumulatorska baterija ohladi.
■ Naprave ne odložite na osnovno po-stajo. |
| CN110: Blade motor over heating | Kosilni motor je pregret (več kot 80 °C). | ■ Napravo izklopite in počakajte, da se ohladi.
■ Če se težava ponovi: Na servusu proizvajalca preverite napravo. |
| CN119: R-Bumper deflected | Naprava je naletela na oviro in se ne more sprostiti. | Odstranite oviro. |
| CN120: L-Bumper deflected |
| CN128: Recov Im-possible | ■ Naprava je naletela na oviro in se ne more sprostiti. | Odstranite oviro. |
| ■ Naprava je izven zame-jene travne povrsine. | ■ Napravo postavite na prosto, zamejeno travno povrsino.
■ Popravite lego omejevalnega kabla. |
| CN129: Blocked WL | kolesni motor je bloki-ran. | Odstranite blocado. |
| CN130: Blocked WR | Desni kolesni motor je bloki-ran. | Odstranite blocado. |
Opis drugih kod napak najdete na spletni strani AL-KO.
11 TRANSPORT
Pri transportiranju naprave naredite naslednje:
- S tipko za zaustavitev zaustavite napravo.
- S tipko izklopite napravo.
- Z obema rokama primite ohišje in dvignite napravo:
Ne dotikajte se rezalnih nožev. Rezalni noži morajo biti vedno obrnjeni stran od telesa.
12 SHRANJEVANJE
12.1 Skladiščenje robotske kosilnice
Napravo shranite prek zime, oz. kadar predvidoma več kot 30 dni ne bo delovala.
- Popolnoma napolnite akumulatorsko baterijo (Napolnite akumulatorsko baterijo (08)).
- Temeljito očistite napravo (glejte Poglavje 9.1 "Čiščenje", stran 149).
- Napravo shranite:
stoječo na vseh kolesih; na suhem mestu, ki ga je mogoče zakleniti in kjer ni nevarnosti zmrzali; izven dosega otrok.
12.2 Demontaža in skladiščenje polnilnega stebrička (18, 19)
Polnilni stebriček demontirajte in shranite prek zime, oz. kadar predvidoma več kot 30 dni ne bo deloval.
- Odklopite napajalnik iz omrežja in z osnovne postaje.
- Demontaža polnilnega stebrička:
Odvijte oba vijaka (18/1) in (18/2) polnilnega stebrička (18/3). Istočasno pritisnite obe tipki (18/4, 19/1), da sprostite polnilni stebriček. Nagibanje polnilnega stebrička (19/a). Odvijte vtične spoje (19/2) in (19/3). Zaprite (19/b) odprtino vtičnice (19/4) z zimskim pokrovom (19/5), glejte tehnične podatke.
- Polnilni stebriček shranite:
na suhem mestu, ki ga je mogoče zakleniti in kjer ni nevarnosti zmrzali; izven dosega otrok.
12.3 Shranjevanje omejevalnega kabla čez zimo
Omejevalni kabel lahko ostane v tleh in ga ni treba odstraniti.
13 ODSTRANJEVANJE
Napotki k Uredbi o odpadni električni in elektronski opremi
Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!
Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo
odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti. Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstranitev!
Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.
Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:
- javna komunalna oz. zbirna mesta (npr. komunalni objekti); prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.
Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.
Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji (BattG)
Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!
Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo. Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.
Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.
Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.
To so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:
Hg: Baterija vsebuje več kot 0,0005 % živega srebra. Cd: Baterija vsebuje več kot 0,002 % kadmija. Pb: Baterija vsebuje več kot 0,004 % svinca.
Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:
- javna komunalna oz. zbirna mesta (npr. komunalni objekti); prodajna mesta za baterije in akumulatorje;
- zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
- zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).
Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.
Napotki glede embalaže
Embalažni materiali so primerni za recikliranje. Embalažo odstranite v skladu z okoljevarstvenimi predpisi.
S polno odgovornostjo s to izjavo potrjujemo, da izdelek v obliki, ki se prodaja na trgu, ustreza
Pred odstranjevanjem naprave demontirajte akumulatorsko baterijo (16)
Vgrajeno akumulatorsko baterijo je treba pred odstranjevanjem naprave demontirati in odstraniti v skladu z okoljevarstvenimi predpisi.
- Odvijte in izvlecite vijake (16/1).
- Snemite pokrov predala za akumulatorsko baterijo (16/2).
- Odklopite in snemite akumulatorsko baterijo (16/3).
- Znova namestite pokrov in znova privijte vijake.
14 SERVISNA SLUŽBA/SERVIS
V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:
www.alko-garden.com/service-contacts
Več informacij o nadomestnih delih: www.alko-garden.com/spareparts
zahtevam usklajenih direktiv EU, varnostnih standardov EU in specifičnih standardov, ki veljajo za ta izdelek. Izjava o skladnosti je del navodil za uporabo in je priložena stroju.
16 GARANCIJA
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri odpravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, če:
so ta navodila za uporabo upoštevana, je bila naprava strokovno uporabljena, so bili uporabljeni originalni nadomestni deli.
Garancija preneha veljati, če:
so bili izvedeni samovoljni poskusi popravila, so bile izvedene samovoljne tehnične spremembe, naprava ni bila uporabljena v skladu z namenom uporabe.
poškodbe laka, ki so posledica normalne uporabe, obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxx (x).
Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.
PREVOD ORIGINALNIH NAVODIL ZA UPORABO
Vsebina
1 Informacije o navodilih za uporabo. 158
1.1 Simboli na naslovni strani 158 1.2 Razlaga oznak in opozorilnih besed.. 158
2 Opis izdelka 158
2.1 Obseg dobave (01) 158 2.2 Robotska kosilnica (02) 159 2.3 Simboli na napravi 159 2.4 Nadzorna plošča (03) 159 2.5 Zaslon 160 2.6 Struktura menija 160 2.7 Bazna postaja (04) 161 2.8 Akumulator. 161 2.9 Opis funkcij 162 2.10 WLAN radijski modul in aplikacija AL-KO inTOUCH Smart Garden 162
3 Varnost. 163
3.1 Namenska uporaba 163 3.2 Možna nepravilna uporaba 163 3.3 Varnostne in zaščitne naprave 163
3.3.1 Vnos PIN-a in PUK-a 163 3.3.2 Senzorji 163
3.4 Varnostna opozorila 163
3.4.1 Uporabnik 163 3.4.2 Osebna zaščitna oprema 163 3.4.3 Varnost oseb in živali... 164 3.4.4 Varnost naprave 164 3.4.5 Električna varnost. 164
4 Montaža 164
4.1 Razpakiranje naprave. 164 4.2 Poravnava območja košnje (05) ... 164 4.3 Priprava območja košnje 164 4.4 Montaža bazne postaje (07/a, 17) .... 165 4.5 Polaganje omejitvenega kabla 165
4.5.1 Priključitev omejitvenega kabla na bazno postajo (07/b) .... 165 4.5.2 Polaganje omejitvenega kabla (05) 165 4.5.3 Omejevanje ovir 166
4.5.4 Omejevanje prehodov (05/h)......166 4.5.5 Omejevanje pobočij (15) 166 4.5.6 Namestitev pomožnih kablov (11)..166 4.5.7 Standardne napake pri polaganju kabla (06) 166
4.6 Priključivanje bazne postaje na napajanje (08) 167 4.7 Preveriti povezave na bazni postaji (08). 167 4.8 Namestitev kompleta za hitro vodenje 167
5 Začetek uporabe 167
5.1 Polnjenje akumulatorja (12) 167 5.2 Izbira osnovnih nastavitev 167 5.3 Nastavitev višine rezanja (14) 168 5.4 Izvedba samodejne kalibracijske vožnje 168
6 Upravljanje. 168
6.1 Ročni zagon naprave 168 6.2 Prekinitev košnje 168 6.3 Košnja stranske površine (05/NF) ..169
7 Nastavitve. 169
7.1 Prikaz nastavitev - Splošno 169 7.2 Aktivacija/deaktivacija zvokov tipk...169 7.3 Aktiviranje / deaktiviranje ekološkega načina delovanja 169 7.4 Nastavitev senzorja za padavine ....169 7.5 Nastavitev programa košnje 169
Posebna previdnost pri rokovanju!
Roke in noge držite stran od rezalnega mehanizma!
Ohranjajte varnostno razdaljo!
Pred zagonom preberite navodila za uporabo!
Simbol Pomen
Za zagon naprave vnesite PIN!
Ne vozite se na napravi!
2.4 Nadzorna plošča (03)
Br. Dio
1
(tipka Početno): Prekinite pogon košnje i uređaj će se vratiti na baznu stanicu. Sljedećeg dana ponovno se automatski pokreće u namješteno vrijeme košnje.
2 Senzor kiše: Registrira pada li kiša (vidi Poglavlje 7.4 "Podešavanje senzora za padaline", stranica 169).
3 Zaslon: Pokazuje stvarno radno stanje uređaja, naziv odabranog izbornika, njegove stavke izbornika i funkcije koje treba odabrati (vidi Poglavlje 2.5 "Zaslon", stranica 160).
4
Tipke sa strelicom): Odaberite stavke izbornika, povećajte i smanjite brojčane vrijednosti te birajte željene postavke.
5
(tipka Start/Pause (Pokreni/zaustavi)):
Pritisak jedanput: Košnju ručno pokrenite i zaustavite. Pritisak dvaput: Odmah nastavite s košnjom pritiskom na tipku Home (Početno).
6
- (funkcijske tipke): Pokrenite funkciju koja je upravo prikazana iznad tipke na zaslonu.
7
3.2 Moguća nepravilna uporaba
Ovaj uređaj nije namijenjen uporabi na javnim površinama, parkovima, sportskim terenima, u poljoprivredi i šumarstvu.
3.3 Varnostne zaščitne naprave
OPOZORILO! Nevarnost poškodb. Nepravilne in deaktivirane varnostne in zaščitne naprave lahko povzročijo hude poškodbe.
4.5.6 Namestitev pomožnih kablov (11)
zanka za zaustavitev
- Izklopite napravo s pomočjo
- Dvignite napravo z obema rokama, držeč za ohišje:
Prepovedano se je dotikati rezil. Rezila morajo biti vedno obrnjena stran od telesa.
12 SKLADIŠČENJE
4.5.1 Priklop omejevalnega kabla na osnovno enoto (07/b)
Položite omejevalni kabel okoli robov in vogalov (05, 10)
V notranjih vogalih (10/a): Omejevalni kabel položite poševno, da se naprava ne zatakne v vogalu. Pri zunanjih vogalih z ovirami (10/b): Omejevalni kabel položite v konico, da ne pride do trka naprave z vogalom. Pri zunanjih vogalih brez ovir (05/j): Omejevalni kabel položite pod kotom 90°.
4.5.4 Omejitev koridorja (05/h)
7.5.4 Način vožnje
