Robolinho 350 W - Robotgräsklippare AL-KO - Gratis bruksanvisning och manual

Produkttyp	Robotgräsklippare
Varumärke	AL-KO
Modell	Robolinho 350 W
Maximal klippyta	350 m²
Klipphöjd	25 - 55 mm (manuellt justerbar)
Klippsystem	3 svängbara blad
Batteri	Uppladdningsbart litiumjonbatteri
Anslutning	WiFi 2,4 GHz, app AL-KO inTOUCH Smart Garden
Sensorer	Regn, lyft, lutning, frost
Säkerhet	PIN/PUK-kod, STOPP-knapp, säkerhetssensorer
Programmering	Veckoprogram, Eco-läge, Korridorläge
Klippläge	Kantklippning, sekundära ytor
Installation	Begränsningskabel (läggs ovan jord eller nedgrävd)
Basstation	Med laddkontakter, status-LED
Mobilapp	Styrning, inställningar, push-notiser
Inställningar	Klipphöjd, skärmkontrast, tangentljud
Underhåll	Veckovis rengöring, byte av blad
Garanti	Enligt lag (lagstadgad garanti)

Vanliga frågor - Robolinho 350 W AL-KO

Hur installerar jag begränsningskabeln?

Begränsningskabeln måste läggas i en oavbruten slinga medurs. Håll minst 20 cm avstånd från väggar och hinder. För hörn, lägg kabeln diagonalt för innerhörn och i en spets för ytterhörn. Fäst den med trädgårdspinnar eller gräv ner den till max 10 cm djup.

Hur justerar jag klipphöjden?

Öppna luckan, vrid vredet medurs för att öka höjden (upp till 55 mm) eller moturs för att minska den (ner till 25 mm). Den aktuella höjden visas i inspektionsfönstret.

Vad gör jag om enheten inte startar?

Kontrollera att batteriet är laddat genom att placera enheten i basstationen. Om problemet kvarstår, se felkoden i tabellen (avsnitt 10): till exempel anger felkod CN001 överdriven lutning. Placera enheten på en plan yta och kvittera felet.

Hur ansluter jag appen AL-KO inTOUCH Smart Garden?

Ladda ner appen från Google Play Store eller Apple App Store. Skapa ett användarkonto, lägg sedan till en ny enhet i appen genom att följa anslutningsguiden. Gräsklipparroboten måste vara inom räckhåll för ett WiFi 2,4 GHz-nätverk med tillräcklig signal (minst 50 %).

Hur byter jag klippbladen?

Stäng av enheten, vänd den upp och ner, skruva loss fästskruvarna, ta bort de slitna bladen. Rengör utrymmet. Montera de nya bladen med den vassa sidan mot enheten. Dra åt skruvarna för hand. Bladen kan vridas 180° för att fördubbla livslängden.

Vad betyder felkod CN001?

Felkoden CN001 (lutningssensor) indikerar att lutningssensorn har utlösts: max lutning överskriden, enheten har lyfts eller lutningen är för brant. Placera enheten på en plan yta och kvittera felet.

Hur programmerar jag klippning?

Gå till huvudmenyn > Program > Veckoprogram. Aktivera önskade dagar, ställ in klipptider (t.ex. 07:00-10:00), välj klipptyp (normal, kant, korridor) och startpunkt. Bekräfta med 'Spara'.

Hur rengör jag enheten?

Stäng av enheten. Torka av höljet med en fuktig trasa. Borsta undersidan och klippbladen med en mjuk borste. Använd aldrig vatten på roboten eller basstationen. Rengör laddkontakterna regelbundet.

Hur förvarar jag enheten på vintern?

Ladda batteriet fullt, rengör enheten noggrant. Förvara den stående på en torr, låsbar och frostfri plats. Demontera laddstationen och förvara den också. Begränsningskabeln kan stanna kvar i marken.

Hur återställer jag enheten till fabriksinställningarna?

I huvudmenyn > Inställningar > Fabriksinställningar, välj 'Återställ fabriksinställningar'. Bekräfta. Enheten raderar alla anpassade inställningar, inklusive PIN-kod, och återgår till ursprungligt tillstånd.

BRUKSANVISNING Robolinho 350 W AL-KO

6.2 Avbryt klippningen

Fel Orsak Åtgärd

Apparaten startar inte

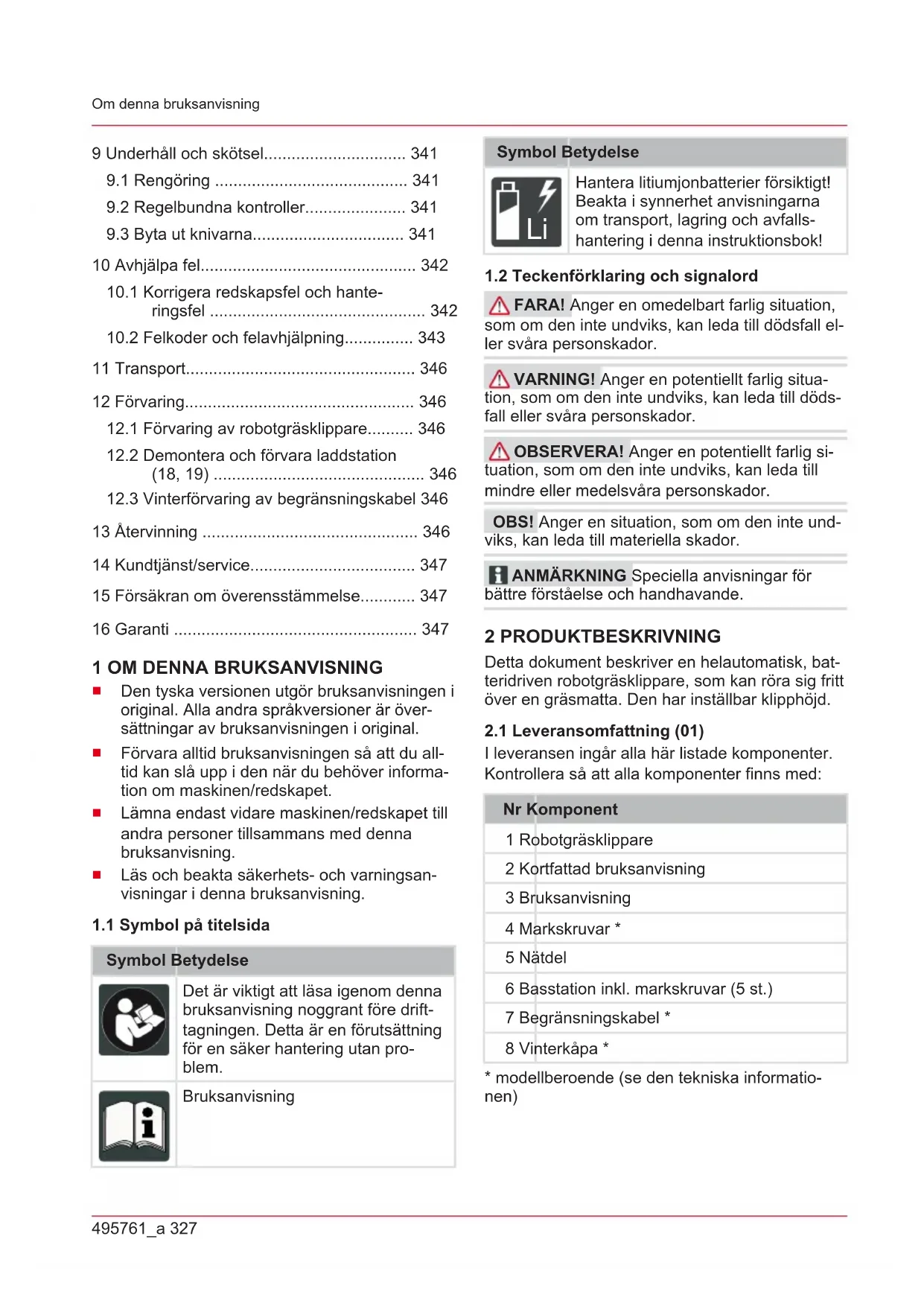

Innehållsförteckning

1 Om denna bruksanvisning 327

1.1 Symbol på titelsida 327 1.2 Teckenförklaring och signalord 327

2 Produktbeskrivning 327

2.1 Leveransomfattning (01) 327 2.2 Robotgräsklippare (02) 328 2.3 Symboler på maskinen 328 2.4 Manöverpanel (03) 328 2.5 Display 329 2.6 Meny 329 2.7 Basstation (04) 330 2.8 Batteri 330 2.9 Funktionsbeskrivning 330 2.10 WiFi-modul och appen AL-KO in-TOUCH Smart Garden 331

3 Säkerhet 331

3.1 Avsedd användning 331 3.2 Möjlig felanvändning 332 3.3 Säkerhets- och skyddsanordningar 332

3.3.1 Ange PIN- och PUK-kod 332 3.3.2 Sensorer 332

3.4.1 Användare 332 3.4.2 Personlig skyddsutrustning 332 3.4.3 Säkerhet för människor och djur 332 3.4.4 Maskinsäkerhet 333 3.4.5 Elsäkerhet 333

4 Montering 333

4.1 Packa upp redskapet 333 4.2 Planera klippområden (05) 333 4.3 Förbereda klippområden 333 4.4 Montera basstationen (07/a, 17) 334 4.5 Installera begränsningskabeln 334

4.5.1 Ansluta begränsningskabeln till basstationen (07/b) 334 4.5.2 Utplacering av begränsningskabel (05) 334 4.5.3 Avgränsa hinder 334

4.5.4 Anlägga korridorer (05/h) 335 4.5.5 Begränsa lutningar (15) 335 4.5.6 Uppläggning av reservkabel (11)...335 4.5.7 Vanliga fel vid utplaceringen av kabel (06) 335

4.6 Ansluta basstationen till strömförsörjningen (08) 335 4.7 Kontrollera anslutningarna på basstationen (08) 336

4.8 Installera Quick Homing Kit 336

5 Start 336

5.1 Ladda batteriet (12). 336 5.2 Utföra grundinställningar 336 5.3 Ställa in klipphöjden (14) 336 5.4 Genomföra automatisk kalibrering.....336

6 Användning 337

6.1 Starta redskapet manuellt 337 6.2 Avbryt klippningen 337 6.3 Klippning av gräsmatta (05/NF) 337

7 Inställningar 337

7.1 Göra inställningar - allmänt 337 7.2 Aktivera/avaktivera knappljud 338 7.3 Aktivera/inaktivera Eco-Mode 338 7.4 Ställa in regnsensor 338 7.5 Ställa in klippningsprogram 338

7.5.1 Ställa in klippningsprogram - allmänt.. 338 7.5.2 Ställa in startpunkter 338 7.5.3 Ställa in klipptid 339 7.5.4 Passageläge 339

7.6 inTOUCH 339 7.7 Kantklippning vid manuell start 340 7.8 Ställa in avgränsningar 340 7.9 Ställa in displaykontrast 340 7.10 Inställningsskydd.. 340 7.11 Omkalibrering. 340 7.12 Återställa till fabriksinställningar 340

8 Visa information. 340

9 Underhåll och skötsel. 341

9.1 Rengöring 341 9.2 Regelbundna kontroller 341 9.3 Byta ut knivarna. 341

10 Avhjälpa fel. 342

10.1 Korrigera redskapsfel och hanteringsfel 342 10.2 Felkoder och felavhjälpning 343

11 Transport 346

12 Förvaring 346

12.1 Förvaring av robotgräsklippare 346 12.2 Demontera och förvara laddstation (18, 19) 346 12.3 Vinterförvaring av begränsningskabel 346

13 Återvinning 346 14 Kundtjänst/service 347 15 Försäkran om överensstämmelse 347 16 Garanti 347

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original. Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen/redskapet. Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning. Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Symbol Betydelse

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfallshantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation som, om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Detta dokument beskriver en helautomatisk, batteridriven robotgräsklippare, som kan röra sig fritt över en gräsmatta. Den har inställbar klipphöjd.

2.1 Leveransomfattning (01)

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

Nr Komponent

1 Robotgräsklippare 2 Kortfattad bruksanvisning 3 Bruksanvisning 4 Markskruvar 5 Nätdel 6 Basstation inkl. markskruvar (5 st.) 7 Begränsningskabel * 8 Vinterkåpa*

• modellberoende (se den tekniska informationen)

2.2 Robotgräsklippare (02)

Nr. Komponent

1 Manöverpanel med display (på insidan)

2 STOPP-knapp (Stoppar redskapet och knivarna inom 2 sekunder)

3 Laddningskontakter

4 Höjdinställning (på insidan)

5 Främre hjul (styrbara)

6 Chassi

7 Drivhjul

8 Knivtallrik

9 Fästskruv

10 Röjkniv

11 Skärkniv

12 Batterifack

2.3 Symboler på maskinen

Symbol	Innebörd
	Risk För persorskador och materi-alskador kan föreligga om foremål slungas ut!
	Var särskilt försiktig vid hantering!
	Håll händer och fötter på avständ från klippknivarna!
	Håll tillräckligt längt säkerhetsav-ständ!
	Läs bruksanvisingen före använd-ning!
	Ange PIN-kod für att starta maski-nen!

Symbol Innebörd

Aktivera inte på maskinen!

2.4 Manöverpanel (03)

Nr. Komponent
1	(Home-knapp): För att avbryta klipp- ningen och köra tillbaka redskapet till basstationen. Maskinen startar igen näs- ta dag vid installd klipptid.
2 Regnsensor: Registerar om det regnar (se Kapitel 7.4 "Ställa in regnsensor", si- da 338).
3 Display: Visar maskinens aktuella sta- tus, namnet på aktuell meny och dess menyalternativ samt Funktioner som sca väljas (se Kapitel 2.5 "Display", si- da 329).
4	(piltangenter): För att navigera i menyer och välja menyalternativ, För- äandra siffervärden, välja mellan inställ- ningar.
5	(start/paus-knapp): Tryck engang: Starta och avbryta klippninger manuell. Tryck två gänger: Fortsätta klipp- ningen omedelbart after tryckning på Home-knappen.
6	(funktionsknappar): Oppna funktionen som visas ovenfür knappen i displayen.
7	(On/Off-knapp): Starta/stänga av maskinen.
8	(menyknapp): Oppna huvudmenyn.

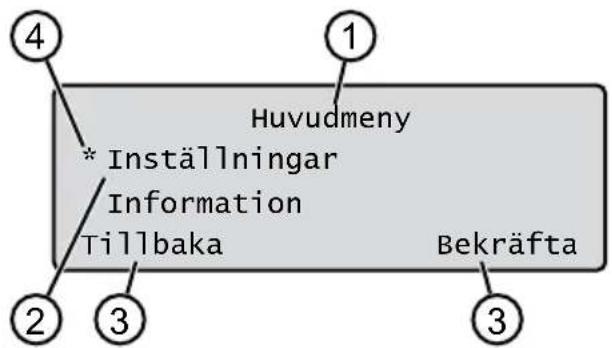

2.5 Display

Nr Indikering

1 Namnet på aktuell meny (här: Huvudmeny) 2 Menyalternativ i menyn: Här visas alltid endast två menyalternativ i taget (här: Inställningar och Information). Ytterligare menyalternativ kan visas med

3 Funktioner under aktuellt menyalternativ (här: Inställningar). Funktionerna kan öppnas med och. 4 Stjärna (*) markerar det visade menyalternativet (här: Inställningar)

2.6 Meny

Huvudmeny

Program

Veckoprogram se Kapitel 7.5 "Ställa in klippningsprogram", sida 338

Ingångspunkter se Kapitel 7.5.2 "Ställa in startpunkter", sida 338

Programinformation se Kapitel 8 "Visa information", sida 340

Inställningar

Klockslag se Kapitel 5.2 "Utföra grundinställningar", sida 336

Datum se Kapitel 5.2 "Utföra grundinställningar", sida 336

Språk se Kapitel 5.2 "Utföra grundinställningar", sida 336

PIN-kod se Kapitel 5.2 "Utföra grundinställningar", sida 336

Knappljud se Kapitel 7.2 "Aktivera/deaktivera knappljud", sida 338

EcoMode se Kapitel 7.3 "Aktivera/inaktivera Eco-Mode", sida 338

Quick Homing Kit se Kapitel 4.8 "Installera Quick Homing Kit", sida 336

Regnsensor se Kapitel 7.4 "Ställa in regnsensor", sida 338

Regnsensor startfördröjning se Kapitel 7.4 "Ställa in regnsensor", sida 338

Regnkänslighet se Kapitel 7.4 "Ställa in regnsensor", sida 338

inTOUCH se Kapitel 7.6 "inTOUCH", sida 339

Kantklippning se Kapitel 7.7 "Kantklippning vid manuell start", sida 340

Grannyta Aktiv/Inaktiv se Kapitel 7.8 "Ställa in avgränsningar", sida 340

Displaykontrast se Kapitel 7.9 "Ställa in displaykontrast", sida 340

Inställningsskydd se Kapitel 7.10 "Inställningsskydd", sida 340

Omkalibrering se Kapitel 7.11 "Omkalibrering", sida 340

Fabriksinställningar se Kapitel 7.12 "Återställa till fabriksinställningar", sida 340

Information

Knivservice se Kapitel 8 "Visa information", sida 340

Maskinvara se Kapitel 8 "Visa information", sida 340

Programvara se Kapitel 8 "Visa information", sida 340

Programinformation se Kapitel 8 "Visa information", sida 340

Störningar se Kapitel 8 "Visa information", sida 340

2.7 Basstation (04)

Nr. Komponent
1	Golvplatta
2	LED für status
3	Laddkontakt
4	Home-knapp
5	Laddstation
6	Kabelkanal
7	Hjulstöd
8	Borrål För markskruvar (9)
9	Markskruvar

• modellberoende (se den tekniska informationen)

2.8 Batteri

Användaren kan byta batteriet.

ANMÄRKNING Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet. Batteriet kan bara laddas när redskapet är påsatt.

• Batteriet är delvis laddat vid leverans. Under normaldrift laddas batteriet regelbundet. Maskinen återvänder på egen hand till basstationen för detta syfte.
• Övervakningselektroniken avslutar laddningen automatiskt när batteriet är laddat till 100% . Laddningen fungerar endast om problemfri kontakt föreligger mellan laddningskontakterna på basstationen och kontaktytorna på maskinen.

Vid temperatur över 45°C förhindrar den inbyggda skyddskopplingen att batteriet laddas. På så sätt undviker man att batteriet förstörs. - Om batteriets drifttid förkortas väsentligt trots att det är fulladdat ska batteriet bytas. - Om batteriet p.g.a. ålder eller för långvarig förvaring skulle ladda ur till under den av tillverkaren föreskrivna gränsen kan det inte laddas upp igen. Låt AL-KO:s återförsäljare, tekniker eller servicecenter kontrollera batteri och övervakningselektronik och eventuellt byta ut det. - Batteristatusen visas på displayen. Kontrollera batteristatus efter 3 månaders förvaring. Gör detta genom att sätta på maskinen och läsa av statusen. Om batteriet bara är laddat till 30% eller mindre ska du placera maskinen på basstationen och sätta på det, så att batteriet laddas. Om laddstationen har tagits av från basstationen för lagring (se Kapitel 12.2 "Demontera och förvara laddstation (18, 19)", sida 346) ska denna först monteras i omvänd ordningsföljd och basstationen åter anslutas till elnätet. - Om elektrolyt läckt i batterifacket: Lämna maskinen till AL-KO:s servicecenter för reparation! Ifall batteriet tagits ut från maskinen: komma ögon eller händer i kontakt med elektrolyt ska man omgående spola med rikligt med vatten. Uppsök därefter omedelbart läkare!

Rörelser på gräsytor

Maskinen rör sig fritt inom ett klippområde, avgränsat med en begränsningskabel. Maskinen orienterar sig med hjälp av sensorer som känner av det elektromagnetiska fältet runt begränsningskabeln.

Skulle maskinen stöta emot ett hinder stannar den och kör sedan i en annan riktning. Ett meddelande i displayen visas när maskinen befinner sig i en situation där drift inte är möjlig.

Maskinen återgår automatiskt till basstationen när den känner av fuktighet med aktiverad regnsensor.

Klippning och laddning

Redskapet växlar regelbundet mellan faser med klippning och faser med batteriladdning. När batteriladdningen under klippning minskat till ett visst värde (status: 0% ) kör maskinen längs begränsningskabeln tillbaka till basstationen.

Klippningsprogram är förinställda och kan anpassas i maskinen eller i appen.

Rotationsriktningen i motorn ändras varje gång klippmotorn startar, vilket fördubblar klippknivarnas användningstid.

2.10 WiFi-modul och appen AL-KO inTOUCH Smart Garden

Robotgräsklipparen är utrustad med en WiFi-modul. Det möjliggör bekväm styrning, inställning och övervakning via en app i en mobil enhet (Smartphone, surfplatta).

ANMÄRKNING Tillämpad mobil enhet behöver en internetanslutning för att kunna använda appen AL-KO inTOUCH.

ANMÄRKNING Robotgräsklipparen måste ständigt vara ansluten till internet och till WiFi-nätverk för att kunna motta senaste programversion. Appen AL-KO inTOUCH Smart Garden informerar om det finns nya programuppdateringar för robotgräsklipparen. De laddas ner automatiskt.

Appen AL-KO inTOUCH Smart Garden

Appen AL-KO inTOUCH Smart Garden finns hos Google Play Store för Android-kompatibla enheter och hos Apple App Store för iOS-kompatibla enheter:

Skanna QR-koden för mer information om installation av appen AL-KO inTOUCH Smart Garden på din Smartphone och mer information om din maskin. Du kan även ansluta en "smart-connected" maskin till internet via appen.

ANMÄRKNING Robotgräsklipparen ansluter endast till WiFi med 2,4 GHz. WiFi-nätverk med 5 GHz stöds inte.

Robotgräsklipparen och Smartphone måste vara i närheten av en WiFi-router med tillräcklig signalstyrka (rekommendation: min. 50% ) för att kunna ansluta till appen AL-KO inTOUCH Smart Garden.

1. Installera appen AL-KO inTOUCH Smart Garden.
2. Skapa ett användarkonto en gång:

Klicka på "Logga in/Registrering" > "Registrera dig". - Ange e-postadress och lösenord. Aktivera rutan "Läst och håller med...". Klicka på knappen "Registrera dig".

1. Logga in på det skapade användarkontot.
2. Starta anslutningsassistenten genom att klicka på "Lägg till ny enhet".
3. Följ instruktionerna.

ANMÄRKNING: Om robotgräsklipparen rör sig inom ett område i trädgården med sämre eller utan WiFi-anslutning, aktiveras inte inställningarna i appen AL-KO inTOUCH Smart Garden förrän robotgräsklipparen återkommer till ett område med bättre signal. Räckvidden för routerns Wi-Fi-signal kan förbättras med en vanlig repeater om signalen inte är tillräcklig för hela trädgården.

En återförsäljare kan hjälpa till vid funktionsstörningar i en installerad app AL-KO inTOUCH Smart Garden. Robotgräsklipparen måste först friges för återförsäljaren via appen AL-KO inTOUCH Smart Garden.

Förutom fjärråtkomst till robotgräsklipparen erbjuder appen AL-KO inTOUCH Smart Garden ytterligare funktioner, t.ex. anslutning till andra AL-KO-produkter eller push-meddelanden vid fel.

3 SÄKERHET

3.1 Avsedd användning

Denna maskin är endast avsedd för användning på privat område. Varje annan användning som otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

3.2 Möjlig felanvändning

Redskapet är inte lämpligt för användning på offentliga anläggningar, i parker, sportanläggningar eller i jord- och skogsbruk.

3.3 Säkerhets- och skyddsanordningar

VARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

Reparera defekta säkerhets- och skyddsanordningar omedelbart. Sätt aldrig säkerhets- och skyddsanordningar ur funktion!

3.3.1 Ange PIN- och PUK-kod

Redskapet kan endast sättas på genom att man anger en särskild PIN-kod. På så sätt ska obehöriga förhindras från att starta enheten. PIN-kodens fabriksinställning är 0000. PIN-koden kan ändras, se Kapitel 5.2 "Utföra grundinställningar", sida 336.

Om felaktig PIN-kod angetts 3 gånger krävs att man använder PUK-koden (Personal Unlocking Key). Om även denna är felaktig måste man vänta 24 timmar innan man kan ange koder på nytt.

Se till att obehöriga inte har tillgång till redskapets PIN-kod eller PUK-kod.

3.3.2 Sensorer

Maskinen är utrustad med flera olika säkerhetssensorer. Maskinen kan inte starta automatiskt efter att ha stängts av med en säkerhetssensor. Felmeddelandet visas i displayen och måste kvitteras. Orsaken till att sensorerna utlöstes måste även åtgärdas.

Lyftsensor

Drivningen stänger av och klippknivarna stannar om man lyfter maskinen i chassit under användningen.

Maskinen är utrustad med sensorer som ändrar körriktningen vid kontakt med hinder. Chassits överdel förskjuts en aning och utlöser stötsensorn om maskinen träffar ett hinder.

Maskinen vänder resp. ändrar färdriktning vid en upp- eller nedförslutning eller sidolutning om lutningen är större än inställt för modellen.

Regnsensor

Maskinen, beroende på modell, är utrustad med en regnsensor som avbryter klippningen om det

börjar regna och ser till att maskinen kör tillbaka till basstationen (se Tekniska data).

Frostsensor

Maskinen är utrustad med en frostsensor som utlöser ett meddelande till maskinen eller ett pushmeddelande till appen AL-KO inTOUCH Smart Garden vid låga temperaturer (se Tekniska data). Temperaturen för meddelandet är inställbar.

Elektromagnetisk strålning

Maskinen kan säkert användas i omedelbar närhet av andra robotgräsklippare (0,5 m).

Den signal som används i begränsningskabeln motsvarar den standard som branschorganisationen EGMF definierat för elektromagnetiska emissioner.

Ungdomar under 16 år, personer med begränsad fysisk, sensorisk eller mental förmåga eller bristfällig erfarenhet eller kunskap, och personer som inte känner till denna bruksanvisning får inte använda maskinen. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare. Använd inte maskinen om du är påverkad av alkohol, droger eller medicin.

Använd föreskrivna kläder och skyddsutrustning för att undvika personskador. Den personliga skyddsutrustningen består av:

långbyxor och stabila skor. Vid underhåll och skötsel: skyddshandskar.

3.4.3 Säkerhet för människor och djur

Klippområden på offentliga platser ska omges med varningsskyltar med följande varningar:

OBS! Automatisk gräsklippare i drift! Gå inte nära gräsklipparen! Håll barn under uppsikt!

Säkerställ att inga personer och särskilt lekande barn eller husdjur uppehåller sig i närheten av maskinen under användningen. Det är förbjudet att sitta på maskinen och att gripa in i klippknivarna!

Håll kroppsdelar och kläder på avstånd från klippknivarna.

3.4.4 Masksäkerhet

Se före arbetet till att det inte finns föremål inom maskinens arbetsområde (exempelvis kvistar, glas-, metall- och tygstycken, stenar, trädgårdsmöbler, trädgårdsredskap eller leksaker). Sådana föremål kan orsaka skador på maskinens knivar och skadas av knivarna. Använd enbart maskinen under följande förutsättningar:

Redskapet är inte smutsigt. Redskapet har inga skador eller förslitningar. Alla manöverelement fungerar korrekt. Basstation och nätdelen samt deras elektriska kablar är oskadade och fungerar.

Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren. Låt reparera maskinen om den skadats. - Maskinanvändaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

3.4.5 Elsäkerhet

Låt aldrig redskapet klippa gräs när en vattenspridare är igång på gräsmattan. Spola aldrig av redskapet. Öppna inte redskapet.

4 MONTERING

4.1 Packa upp redskapet

1. Öppna förpackningen med varsamhet.
2. Ta försiktigt ur alla komponenter ur förpackningen och kontrollera så att de inte har transportskador.

Anmärkning: AL-KO:s återförsäljare eller servicecenter måste omgående informeras om transportskador.

1. Kontrollera leveransomfattningen, se Kapitel 2.1 "Leveransomfattning (01)", sida 327.

Spara originalförpackningen och följesedeln för de fall gräsklipparen måste skickas vidare. Dessa måste även sparas för att gräsklipparen ska kunna returneras.

4.2 Planera klippområden (05)

Placera basstationen (05/1)

Så nära det största klippområdet som möjligt. Jämnt underlag.

Skyddad mot stark väderpåverkan och direkt solljus. Anslutning för strömförsörjning. Fri tillgänglighet för robotgräsklipparen.

Dragning av begränsningskabeln (05)

Begränsningskabeln måste dras medurs i en obruten slinga.

Korridorer mellan klippområden (05/h)

En korridor är en smal passage på gräsmattan som förbinder två klippytor med varandra.

Huvudyta och grannytor (05)

Huvudyta (05/HF): Detta är den gräsmatta som basstationen befinner sig vid och som maskinen kan klippa helt och hållet automatiskt. Grannytor (05/NF): Är en gräsmatta som inte kan nås av maskinen från huvudytan, bär vid behov maskinen för hand till biytan. Grannytor kan klippas med manuell drift.

Huvudytor och grannytor avgränsas likväl med samma, oavbrutna begränsningskabel.

Redskapet kör vid inställd klipptid längs begränsningskabeln till en angiven startpunkt där den börjar klippa gräs.

Genom att ange startpunkter kan man bestämma vilka delar av klippytan som behöver klippas mer.

4.3 Förbereda klippområden

1. Kontrollera om gräsmattan har en större yta än den yta som maskinen kan klippa. Om klippytan är för stor kan gräsklippningen komma att bli ojämn. Minska klippytan vid behov.
2. Förberedelser före montering av basstation, dragning av begränsningskabel och idrifttagning av maskinen: Klipp gräset riktigt kort med en gräsklippare.
3. Åtgärda eventuella hinder på gräsmattan eller avgränsa med begränsningskabel (se Kapitel 4.5.3 "Avgränsa hinder", sida 334):

Överfarbara, flata hinder som kan skada knivarna (t.ex. flata stenar, kanter mellan gräsmattor och terrasser eller gångar, plattor, kantsten etc.) Hål och förhöjningar i gräsmattan (t.ex. mullvadshögar, grävda hål, kottar, fallfrukt) Branta uppförs- och nedförslutningar över angivna värden i de tekniska specifikationerna

Vattensamlingar som diken, bäckar, simbassänger etc och deras avgränsning till gräsmattan. Småbuskar och häckar som kan växa på bredden.

4.4 Montera basstationen (07/a, 17)

1. Placera basstationen (05/1) i rät vinkel i förhållande till den planerade dragningen av begränsningskabeln:

I marknivå (kontrollera med vattenpass). Rak och jämn in- och utkörningsriktning. Inte välvd (när markskruvarna skruvas in får laddstationen inte deformeras eller lutas).

1. Fixera basstationen (07/2) med fyra markskruvar (07/1) i marken.

Basstationen kan även placeras utanför gräsmattan (17). Begränsningskabeln måste dras som bilden visar.

1. Dra ut begränsningskabeln (07/4) ur förpackningen.
2. Ta av kabelkanalens skydd (07/3) på anslutningen (07/A).
3. Avisolera slutet av begränsningskabeln (07/6) och sätt i klämman (07/7).
4. Stäng klämman.
5. Dra begränsningskabeln genom dragavlastningen (07/5) ut ur kabelkanalen med kabelreserven.

ANMÄRKNING: Med kabelreserven kan även små korrigeringar på kabeldragningen göras senare.

1. Sätt på skyddet på kabelkanalen.

4.5.2 Uppläggning av begränsningskabel (05)

Begränsningskabeln kan läggas ut antingen på gräsmattan eller ner till 10 cm under grästorven. Återförsäljaren kan utföra dragningen under grästorven.

Dessa två varianter kan kombineras med varandra.

OBS! Fara för skador på begränsningskabeln. Om begränsningskabeln blir skadad eller genomskuren går det inte längre att överföra styrsignaler till redskapet. I sådana fall måste begränsningskabeln lagas eller bytas ut. Ny begränsningskabel finns att få från AL-KO.

Lägg alltid begränsningskabeln direkt på marken. Säkra den vid behov med märlor. Se till att skydda begränsningskabeln vid dragningen och under drift av redskapet. Undvik att gräva och vertikalskära i närheten av begränsningskabeln.

1. Dra begränsningskabeln och förankra med märlor med jämna mellanrum eller dra kabeln under markytan på max. 10 cm djup.
2. Dra begränsningskabeln runt olika hinder: se Kapitel 4.5.3 "Avgränsa hinder", sida 334.
3. Anlägga korridorer mellan olika klippytor: se Kapitel 4.5.4 "Anlägga korridorer (05 / h)", sida 335.
4. Vid branta uppförs-/nedförslutningar måste avgränsningar göras: se Kapitel 4.5.5 "Begränsa lutningar (15)", sida 335.
5. Dra reservkabel: se Kapitel 4.5.6 "Utplacering av reservkabel (11)", sida 335.
6. Avsluta dragningen av begränsningskabel med en anslutning (07/B) till basstationen: se Kapitel 4.5.1 "Ansluta begränsningskabeln till basstationen (07/b)", sida 334.

4.5.3 Avgränsa hinder

Beroende på arbetsområdets omgivningar måste begränsningskabeln läggas med olika avstånd till förekommande hinder. Använd graderad linjal för att mäta upp korrekta avstånd.

ANMÄRKNING Avgränsningar behövs endast om hindren inte kan kännas av automatiskt av stötsensorerna i maskinen. Undvik att lägga ut för många resp. onödiga avgränsningar. Avsatser som är mindre än 6 cm måste avgränsas eftersom maskinen annars kan orsaka skador.

Avstånd till väggar, staket, rabatter - min. 20 cm (05)

Maskinen kör längs begränsningskabeln med en överskjutning på 20 cm. Därför måste avståndet mellan begränsningskabel och väggar, staket, rabatter osv. vara minst 20 cm.

Avstånd till terrasskanter och belagda gångar (09)

Om kanten till terrassen eller gången är högre än gräsmattan ska avståndet mellan kabel och kant vara minst 20 cm.

Om kanten till terrassen eller gången är på samma höjd som gräsmattan kan kabeln dras precis i kanten.

Avstånd mellan hinder och begränsningskabel (05)

Om begränsningskabeln ligger för nära till och från hindret, dvs med ett avstånd på 0 cm, kommer maskinen att köra över begränsningskabeln. Korsa då inte begränsningskablarna (06/c), utan dra dem parallellt (05/e).

Dragning av begränsningskabeln vid hörn (05, 10)

Inåtgående hörn (10/a): Dra begränsningskabeln diagonalt för att förhindra att maskinen fastnar i hörnet. Vid ytterhörn med hinder (10/b): Dra begränsningskabeln i en spets för att förhindra att maskinen kolliderar med hörnet. Vid ytterhörn utan hinder (05/j): Dra begränsningskabeln i en rät vinkel - 90°

4.5.4 Anlägga korridorer (05/h)

Följande avstånd måste beaktas för korridorer:

Totalbredd - min. 60 cm Avstånd mellan begränsningskabel och kant: 20 cm Avstånd mellan begränsningskabel - min. 20 cm

4.5.5 Begränsa lutningar (15)

Backar med lutning, större än angivet i de tekniska specifikationerna (45% = 45 cm lutning på 1 m horisontell sträcka) måste avgränsas med begränsningskabel (se den tekniska informationen).

Begränsningskabeln får inte dras över en sluttning med mer än 20% lutning. För att undvika problem vid vändningen måste ett avstånd på 50 cm hållas fram till en lutning på 20%. Om lutningen vid arbetsområdets ytterkant uppgår till mer än 20% måste begränsningskabeln dras på ett avstånd på 20 cm på det plana området innan dragningen på lutningen påbörjas.

För att du ska kunna flytta basstationen efter att du har anlagt klippområdet eller utöka klippområdet bör reservkabel för begränsningskabeln läggas in med jämna mellanrum.

Man kan lägga in så mycket reservkabel som man tycker det behövs.

ANMÄRKNING Skapa inga öppna slingor med reservkabel.

1. För begränsningskabeln runt den sista märlan (11/1) tillbaka till föregående märla (11/3).
2. Dra sedan tillbaka begränsningskabeln till aktuell märla. På det sättet skapar man en reservslinga. Kabeln måste dras så nära sig själv som möjligt.
3. Fäst sedan slingan i mitten med en märla (11/2).

4.5.7 Vanliga fel vid utplaceringen av kabel (06)

Begränsningskabelreserverna är inte dragna i en jämn långsmal ögla (06/a). - Dragningen av begränsningskabeln i hörn är felaktigt utförd (06/b). Begränsningskabeln har lagts i kors eller inte medurs (06/c). Begränsningskabeln är inte dragen exakt med följden att kantområden på gräsmattan inte kan klippas (06/d). Begränsningskabeln är inte dragen direkt intill varandra vid fram- och återdragning från kanten till ett hinder inom gräsmattan (06/e). Startpunkterna är förlagda för långt bort från basstationen (06/f). Begränsningskabeln är dragen utanför gräsmattans kant (06/g). Vid dragningen av begränsningskabeln underskrids det minsta avståndet för korridorer på 20 cm (06/h). Begränsningskabeln ligger för nära hinder som inte kan köras över, d.v.s. närmare än 20 cm (06/j).

4.6 Ansluta basstationen till strömförsörjningen (08)

1. Placera nätdelen (08/1) på en torr plats som är skyddad mot direkt solljus och tillräckligt nära basstationen (08/2).
2. Skruva fast kabeln (08/3) i nätdelen.
3. Anslut nätdelens nätkontakt (08/4) i ett regnskyddat eluttag (08/5).

ANMÄRKNING Vi rekommenderar anslutning till elnätet via en jordfelsbrytare med en nominell felström på < 30 mA.

4.7 Kontrollera anslutningarna på basstationen (08)

1. Kontrollera om LED lyser på laddstationens (13/1) framsida. Om inte:

Dra ut stickkontakten. Kontrollera att alla kontakter till strömförsörjning och begränsningskabel sitter korrekt och är oskadade.

LED-lampornas statusindikering

LED Status

Gul

Lyser stadigt om strömförsörjningen är intakt.

I detta kapitel beskrivs de åtgärder och inställningar som är nödvändiga för att ta maskinen i drift för första gången. För alla andra inställningar se Kapitel 7 "Inställningar", sida 337.

5.1 Ladda batteriet (12)

I normal drift laddas batteriet till maskinen regelbundet.

ANMÄRKNING: Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet. Batteriet kan bara laddas när redskapet är påslaget.

1. Placera maskinen (12/1) på basstationen (12/3) så att kontaktytorna på maskinen berör laddningskontakterna på basstationen.
2. Sätt på maskinen med
3. Displayen på redskapet visar "Batteriladdning pågår". Om inte: se Kapitel 10 "Avhjälpa fel", sida 342.

5.2 Utföra grundinställningar

1. Öppna tacklocket.
2. Sätt på maskinen med . Programvara, kod och typ visas.
3. Välj språk med och menyn för språkval och överför med
4. Ange den förinställda PIN-koden 0000 i menyn Logga in > Ange PIN-kod. Välj siffran 0 fyra gånger med och överför med. Först när PIN-koden matats in får man tillgång till styrsystemet.
5. I menyn Ändra PIN-kod:

Ange ny kod på fyra siffror under Ange ny PIN-kod. Välj en siffra fyra gånger med ▲ eller ▼ och bekräfta med OK. Ange den nya PIN-koden igen under Upprepa ny PIN-kod. Förutsatt att de båda inmatningarna är identiska visas PIN-koden har nu ändrats.

1. Gå till menyn Ange datum för att ställa in aktuellt datum (format: DD.MM.20AA). Välj en siffra fyra gånger med ▲ eller ▼ och bekräfta med OK.
2. Gå till menyn Ange klockslag > 24h-format för att ställa in aktuellt klockslag (format: HH:MM). Välj en siffra fyra gånger med ▲ eller ▼ och bekräfta med OK.

Därmed är grundinställningarna gjorda. Därefter visas Okalibrerad. Tryck på START-knappen i statusfönstret.

5.3 Ställa in klipphöjden (14)

Klipphöjden kan ställas in manuellt steglöst mellan 25-55 mm.

ANMÄRKNING: För kalibreringen (se Kapitel 5.4 "Genomför automatisk kalibrering", sida 336) samt för inlärningen av startpunkterna (se Kapitel 7.5.2 "Ställa in startpunkter", sida 338) rekommenderas en klipphöjd på 55 mm.

1. Öppna skyddet (14/1).
2. Ställ in klipphöjden (aktuell klipphöjd visas i millimeter i observationsfönstret (14/3)):

Öka klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget (14/2) medurs (14/+). Minska klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget (14/2) moturs (14/-).

1. Stäng skyddet.

5.4 Genomför automatisk kalibrering

ANMÄRKNING: Utför kalibreringskörningen (se Kapitel 5.4 "Genomför automatisk kalibrering", sida 336) eller inlärningen av startpunkterna (se Kapitel 7.5.2 "Ställ in startpunkter", sida 338).

1. Ställ maskinen i utgångsläge inom klippområdet, dvs:

min. 1 m till vänster och min 1 m framför basstationen med framsidan vänd mot begränsningskabeln

Starta kalibreringen

1. Kontrollera att det inte finns några hinder inom maskinens rörelseområde. Maskinen måste kunna köra över begränsningskabeln samtidigt med framhjulen. Ta bort ev. hinder eller dragg kabeln inåt tillfälligt (min 35 cm krävs).
2. Starta maskinen med . displayen visas:

! Varning! Drivenheten startar Kalibrering, Fas [1]

Under kalibreringen

Redskapet kör med signalstyrkan i begränsningskabeln. Först två gånger rakt över kabeln så långt som den har kontakt med basstationen och blir sedan stående.

På displayen visas meddelandet Kalibrering genomförd. Batteriet laddas upp.

ANMÄRKNING: Redskapet måste efter återkomsten förbli stående i basstationen under laddningen. Om maskinen inte får kontakt med laddningskontakterna på basstationen fortsätter den att köra längs begränsningskabeln. Om maskinen kör igenom basstationen har kalibreringen misslyckats. I sådant fall måste basstationens placering förbättras och kalibreringen göras om.

Efter kalibreringen

Aktuell förinställd klipptid visas.

För alla andra inställningar se Kapitel 7 "Inställningar", sida 337.

Robolinho

ANMÄRKNING: Slingans längd måste matas med Funktionen Programmera ingångspunkter för att säkra korrekt drift och minska felmeddelanden.

6 ANVÄNDNING

6.1 Starta redskapet manuellt

1. Sätt på redskapet med . För oplanerad kantklippning: se Kapitel 7.7 "Kantklippning vid manuell start", sida 340.
2. Starta redskapet manuellt med

6.2 Avbryt klippningen

Tryck på basstationen (12/4) eller på maskinen.

Maskinen återvänder sedan till basstationen. Maskinen raderar klippningsprogrammet för aktuell dag och återvänder nästa dag vid inställd tid.

Tryck på maskinen. Gräsklippningen avbryts i en halvtimme. Tryck på maskinen. Maskinen stängs av.

ANMÄRKNING: Maskinen kan alltid stoppas med STOPP-knappen (12/2) i farliga situationer.

6.3 Klippning av gräsmatta (05/NF)

1. Lyft upp maskinen och bär den till biytan.
2. Sätt på maskinen med
3. Öppna huvudmenyn med 4.e * ställningar
4. e * Klippning av gräsmatta
5. Välj klipptid med .
6. Starta maskinen manuellt med

Alltefter inställning: Redskapet klipper gräs under den inställda tidsperioden och stänger sedan av sig eller fortsätter att klippa tills batteriet är urladdat.

Efter att ytan har klippts ska maskinen ställas för hand i basstationen.

7 INSTÄLLNINGAR

7.1 Grundinställningar - allmänt

1. Öppna huvudmenyn med Anmärkning: Stjärna (*) anger det aktuella menyalternativet. 2.e * ställningar
2. Välj önskat menyalternativ med och överta med

1. Genomför inställningarna. Anmärkning: De olika menyalternativen beskrivs närmare i nästa avsnitt.
2. Gå tillbaka till huvudmenyn med.

ANMÄRKNING: Ytterligare menyalternativ: se Kapitel 5.2 "Utföra grundinställningar", sida 336.

Eco-Mode innebär att maskinen skiftar till ett energisnålt läge. Därigenom reduceras både strömförbrukning och buller.

ANMÄRKNING Detta läge är inte att rekommendera och kanske inte ens användbart vid klippning av långt och tätt gräs eller utrullat gräs.

1.e *EcoMode 2. Aktivera/inaktivera Eco-Mode:

Aktivera: Aktivera Eco-Mode. Inaktivera: Inaktivera Eco-Mode.

7.4 Ställa in regnsensor

ANMÄRKNING Gräsklippning när gräset är torrt reducerar nedsmutsningen av maskinen. Genom att aktivera regnsensorn och ställa in startfördröjning undviker man att maskinen klipper gräs som är fuktigt.

Den aktiverade regnsensorn gör att maskinen återvänder till basstationen så snart det börjar regna. Där förblir den stående tills dess att regnsensorn torkat. Därefter står den kvar den tid som startfördröjningen är inställd på, innan gräsklippningen återupptas. Regnsensorns känslighet är inställbar.

1.e *Regnsensor

1. Aktivera/inaktivera regnsensor:
2. Eller Aktivera: - Aktivera regnsensor. eller Inaktivera: Inaktivera regnsensor.
3. Ställa in startfördröjning för regnsensor:

eller Regnsensor start- fördröjning xx timmar xx minuter Välj önskat värde för startfördröjningen med eller över med .

1. Ställa in regnsensors känslighet:

Eller Regnkänslighet. 1. Välj önskat värde för känsligheten med. Eller Schörta med.

7.5 Ställa in klippningsprogram

7.5.1 Ställa in klippningsprogram - allmänt

1. Öppna huvudmenyn med.
2. e * Program
3. Välj menyalternativ med överta med
4. Gör inställningar. Anmärkning: De olika menyalternativen beskrivs närmare i avsnitten nedan.

1. Placera maskinen i basstationen.
2. Sätt på maskinen med
3. Öppna huvudmenyn med.
4. eR * Program 5.eer *ngspunkter
5. Programmera startpunkter
6. Starta inlärning av startpunkter

eller start. Redskapet kör längs med begränsningskabeln. Eller här når redskapet önskad startpunkt. Startpunkten sparas.

1. Sätt startpunkt 1 när ingen startpunkt skapats under inlärningen. Om ingen startpunkt skapas här kommer startpunkterna att skapas automatiskt.
2. eA r staVtpunkt x: XXm när den senaste startpunkten nåtts.

Att beakta vid skapandet av startpunkter:

Placera inte startpunkter för långt bort från basstationen eller för nära varandra (06/f). Skapa så få startpunkter som möjligt. 1. e * Ingspunkter 2.e *Punkt x1 vid [020m]

Välj siffrorna med övertmed

3. e * Punkt X2 vid [075m]

Välj siffrorna med er övertamed 4. Skapa ytterligare startpunkter efter behov. 5. Gå tillbaka till huvudmenyn med

7.5.3 Ställa in klipptid

ANMÄRKNING Programmering av klipptid måste utföras senast 30 min före klippningen ska starta. Om inte, startar maskinen tidigast 30 min efter senaste knapptryckning.

Under menyalternativet "veckoprogram" ställer du in veckodag och klockslag när maskinen ska klippa automatiskt. Anpassa dessa inställningar efter trädgårdens storlek. Om det efter en vecka fortfarande finns oklippta delar av området ska man utöka klipptiderna.

1.e *VKoprogram

eller A1la dagar [X]: Redskapet klipper gräs varje dag vid de inställda tiderna. När A1la dagar [] visas så klipper maskinen endast gräset på de inställda veckodagarna.

Eller Måndag [X]...Söndag [X]: Redskapet klipper gräs varje veckodag vid de inställda tiderna. Om t.ex. Måndag [ ] visas så klipper maskinen inte gräset på aktuell dag. eller Andra: Aktivera [X] eller inaktivera [] aktuell dag och gör inställningar för tid, klippningstyp och startpunkter.

1. Företagsinställningar falla dagar eller aktuell dag:

t.ex. * [M] 07:00-10:00 [?] Normal gräsklippning [M] kl. 07:00 - 10:00 med automatiskt växlande startpunkt 0 - 9 [?] t.ex. *R] 16:00-18:00 [1]: Redskapet startar kl. 16:00 med kantklippning [R] och kör längs hela begränsningskabelns längd. Därefter påbörjas gräsklippning vid startpunkt 1 [1]. Kl. 18:00 är det slut, så snart batteriet är urladdat kör redskapet tillbaka till basstationen. eller Andra: Ändra aktuell inställning. Eller Framåt: Bekräfta ändring av aktuell inställning och går vidare till nästa inställning.

1. Spara : Sparar alla genomförda inställningar under ett menyalternativ.

7.5.4 Passageläge

Passageläget ger ett bättre klippningsresultat i trånga passager.

1. Ange startpunkt i den trånga passagen (se avsnitt „Ställa in startpunkter").
2. Starta från angiven startpunkt i passageläge (se avsnitt „Ställa in klippningsprogram").

t.ex. [P] 16:00-18:00 [3]: Maskinen startar klockan 16:00 med passageläge [P] och börjar klippa vid startpunkt 3 [3]. Maskinen kör tillbaka till basstationen klockan 18:00 eller så snart batteriet är urladdat.

7.6 inTOUCH

En existerande anslutning till en gateway kan kopplas från. Därigenom blir redskapet öppet för en ny anslutning i 30 minuter.

ANMÄRKNING För att upprätta en anslutning senare måste anslutningen först kopplas från, även om redskapet tidigare inte varit anslutet till någon gateway.

1.e *inUCH 2. Koppla från anslutning Redskapet meddelar: Klar. 3. Bekräfta med återvänd till menyn.

7.7 Kantklippning vid manuell start

För manuell start kan man ställa in att maskinen börjar med kantklippning.

Genomför kantklippning vid programmerade klipptider: se Kapitel 7.5.3 "Ställa in klipptid", sida 339.

1. Välj * kantklippning 2. Välj * manuell start

7.8 Ställa in avgränsningar

1. Välj * Klippning av gräsmatta 2. Ställ in klipptider:

Eller inaktiv: Klippning av yta är inaktiverad. Eller: Redskapet klipper gräs tills dess att batteriet är urladdat. Klipptid i min: Redskapet klipper gräs på ytan under viss tidsperiod. Följande klipptider kan ställas in: 30/60/90/120/tills batteriet är urladdat.

7.9 Ställa in displaykontrast

Om texten på displayen är svår att läsa, t.ex. på grund av starkt solsken, kan man åtgärda detta genom att öka kontrasten på displayen.

1. Välj * displaykontrast 2. Öka/minska kontrasten på displayen med eller och överta med.

7.10 Inställningsskydd

Om inställningsskyddet är deaktiverat måste PIN-kod endast användas vid kvittering av säkerhetsrelaterade fel.

1. Välj * inställningsskydd

1. Aktivera/inaktivera inställningsskydd:
2. Eller Aktivera: Aktivera installationsskydd. eller beaktivera: Inaktivera installationsskydd.

7.11 Omkalibrering

När läge eller längd på begränsningskabeln ändras eller maskinen inte längre kan hitta begränsningskabeln måste man genomföra en omkalibrering.

1. Omkalibrering

1. Återställa kalibrering?

1. Genomför kalibrering: se Kapitel 5.4 "Genomför automatisk kalibrering", sida 336.

7.12 Återställa till fabriksinställningar

Redskapets fabriksinställningar kan återställas, t.ex. före en försäljning.

1. Fabriksinställningar

Maskinen indikerar: Fabriksinställningarna är nu återställda

8 VISA INFORMATION

Under menyn Information visas data om redskapet. I denna meny kan inga inställningar göras.

1. Öppna huvudmenyn med
2. Information
3. Välj menyalternativet med överta med

Anmärkning: De olika menyalternativen beskrivs närmare i avsnitten nedan.

1. Gå tillbaka till huvudmenyn med.

Knivservice

Anger hur många driftstimmar det är till att knivarna behöver service. Denna räknare kan återställas manuellt. Låt AL-KO:s återförsäljare, tekniker eller servicecenter utföra servicen.

Återställning av räknare för knivservice:

1. Bekräfta

Maskinvara

Här finns information om maskinen som typ, tillverkningsår, driftstimmar, serienummer, antal gräsklippningar, sammanlagd klipptid, antal ladd

ningscykler, sammanlagd laddningstid, begränsningskabelns slinglängd.

Programvara

Här visas programversion.

ANMÄRKNING Se alltid till att Robolinho-robotgräsklipparens programvara är uppdaterad. Kontrollera firmware-versionen regelbundet och uppdatera denna vid behov. Robolinho Updater Software finns på Internet på: www.al-ko.com/shop/de/robolinho-autoupdater

Programinformation

Här visas aktuella inställningar, som t.ex. sammanlagd klipptid per vecka.

Störningar

Här visas de senaste felmeddelandena med datum, klockslag och felkod.

9 UNDERHÅLL OCH SKÖTSEL

OBSERVERA! Risk för personskador. Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

9.1 Rengöring

OBS! Fara pga vatten. Om det kommer in vatten i robotgräsklipparen eller basstationen kan detta leda till skador på elektriska komponenter.

Spola därför aldrig av robotgräsklipparen eller basstationen med vatten.

Rengöra robotgräsklipparen

OBSERVERA! Fara för skador från knivarna! Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar! Undvik att beröra knivarna med någon del av kroppen.

Åtgärden gång i veckan:

1. Stäng av maskinen med
2. Torka av chassiytan med handborste, lätt fuktad trasa eller mjuk svamp.
3. Borsta av botten, klipsystemet och klippknivarna med en borste.
4. Kontrollera att knivarna inte är skadade. Byt dem vid behov: se Kapitel 9.3 "Byta ut knivarna", sida 341.

Rengör basstationen

1. Avlägsna regelbundet gräs och löv och dylikt från basstationen.
2. Torka av ytorna på basstationen med fuktad trasa eller mjuk svamp.

9.2 Regelbundna kontroller

Allmänna kontroller

1. Kontrollera eventuella skador i hela installationen en gång i veckan:

1. Ersätt defekta komponenter med originalreservdelar från tillverkaren eller låt ett av tillverkarens servicecenter utföra bytena.

Kontrollera att rullarna kan löpa fritt

Åtgärder en gång i veckan:

1. Rengör områdena runt rullarna grundligt och avlägsna rester av gräs och smuts. Använd borste och trasa.
2. Kontrollera att rullarna kan löpa fritt och att de är styrbara. Anmärkning: Låt tillverkarens servicecenter byta om rullarna kärvar eller inte är styrbara.

Kontrollera kontaktytorna på robotgräsklipparen

1. Torka av smuts med en trasa och smörj med sunt lager kontaktfett.

Kontrollera basstationens laddningskontakter

1. Dra ut nätkontakten.
2. Tryck och släpp laddningskontakterna i riktning mot basstationen. Laddningskontakterna måste fjädra tillbaka till sin ursprungsposition. Anmärkning: Låt tillverkarens servicecenter byta om laddningskontakterna inte fjädra tillbaka.

9.3 Byta ut knivarna

OBSERVERA! Fara för skador från knivarna! Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar! Undvik att beröra knivarna med någon del av kroppen.

OBS! Risk för skador vid felaktig reparation.

Knivtallriken kan skadas om man försöker rikta deformerade och inbyggda klippknivar.

Försök aldrig att rikta deformerade klippknivar. Ersätt deformerade klippknivar med originalreservdelar från tillverkaren.

Slitna och deformerade klippknivar måste bytas.

1. Stäng av maskinen med
2. Lägg robotgräsklipparen med klippknivarna uppåt.
3. Skruva ut fästskruvarna.
4. Ta ur klippknivarna ur knivfästet.
5. Rengör knivfästet med en mjuk borste. Anmärkning: Klippknivarna är slipade över hela längden och kan även monteras vridna med 180° det fördubblar användningstiden.
6. Byta klippknivar:
7. Om klippknivarna inte har vridits sedan den första monteringen: Vrid klippknivarna 180° och sätt i dem igen i knivfästet med den slipade sidan mot maskinen och skruva i fästskruvarna igen för hand.
8. Om klippknivarna redan har vridits en gång sedan den första monteringen: Sätt i de nya klippknivarna igen med den slipade sidan mot maskinen och skruva i fästskruvarna igen för hand.

Anmärkning: Använd endast originalreservdelar från tillverkaren.

Knivtallriken måste bytas när smutsen inte går att ta bort med borste, obalans i tallriken kan medföra ökat missljud, ökat slitage och funktionsstörningar.

Rojkniven behöver i regel inte bytas.

10 AVHJÄLPA FEL

10.1 Korrigera redskapsfel och hanteringsfel

OBSERVERA! Risk för personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Störning Orsak Åtgård
Maskinen startar inte.
	Det laddbara batteriet ar tomt. Ladda maskinen i basstationen.
Maskinen kör fast, gräver ned sig. Hjulen Fortsätter att rotera.
	■ Stötsensorna utlöser inte. Kontakta tillverkarens kundtjänst.
	■ Gräset ar für langling.	■ Öka klipphöjden och sänk den sedan steg För steg till önskad Höjd. ■ Klipp ned gräs Mattan med en gräsklippare.
	■ Maskinen fastnar vid ojämm heter i gräsmattan.	Åtgärda ojämmheterna.
Maskinen klipper vid fel tidpunkt.
	■ Felaktiga tidsinställningar i maskinen.	Ställ in klockslag.
	■ Klippningens varaktighet ar felaktigt inställd.	Ställ in klippptider.
	■ Maskinen fändorar tidsinställningararna.	Det laddbara batteriet ar defekt. Kontakta tillver-karens kundtjänst.
Motorn stannar under klippningen.
	■ Motorn ar überbelastad. Stäng av maskinen, kör den till jämnare mark el-ler område med kortare gräs och starta om.
	Det laddbara batteriet ar tomt. Ladda batteriet.
	Klippknivarna ar slöa. Vänd klippknivarna eller byt vid behov.
Klippresolutatet ar ojämnt.
	Klippnten ar für kort. Programmera langre klipptider.
	Klippområdet ar für stort. Minska klippområdet.
	Klipphöjen ar für lågt inställd. Öka klipphöjen och sänk den sedan steg for steg till önskad Höjd.
	Klippknivarna ar slöa. Vänd klippknivarna eller byt vid behov.
Batteritiden minskar väsentigt.
	Klipphöjen ar für lågt inställd. Öka klipphöjen och sänk den sedan steg for steg till önskad Höjd.
	Gräset ar für högt eller for fuktigt.	Låt gräset torka.Ställ in på en högre klipphöjd.
Maskinen vibrarar for mycket aller avger högt buller.
	Obalans i klippknivar erller knivmotor	Rengör klipsystemet.Kontakta tillverkarens kundtjänst.
Batteriet kan inte laddas/låg batterispänning
	Basstationens laddningskontakter ar smutsiga.Kontaktytorna på maskinen ar smutsiga.	Rengör laddningskontakter och kontaktytor.
	Basstationen saknar ström. Anslut basstationen till strömförsörjningen.
	Maskinen hittar inte laddningskontakterna.	Ställ robotgräsklipparen i basstationen och kontrollera om laddningskontakterna ligger emot varandra.Kontakta tillverkarens kundtjänst.
	Batteriets användningssted ar slut. Kontakta tillverkarens kundtjänst.
	Laddningsleuktroniken ar defekt. Kontakta tillverkarens kundtjänst.

10.2 Felkoder och felavhjälpning

ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Felkod Orsak Åtgård
CN001: Tilt sensor	Lutningsensorn har utlöst: ■ Maximal lutning är over-skriden ■ Maskinen har burits ■ Sluttningen För brant	Ställ robotgräsklipparen på en jämnyta och kvittera felet.
Felkod Orsak Åtgård
CN002: Lift sensor	Lyft sensors har utlõst:Chassitär deformeratuppät vid ett lyft eller hin-der.	Ta bort hinder.
CN005: Bumper def-lected	Maskinen har kört på ett hin-der och kan inte komma loss(kollision:nära basstationen).	Placera maskinen på ett stycke öpen och avgränsad gräsmatta.Korrigera begränsningskabelnsdragning.
CN007: No loop sig-nal	■ Kabelslingans signal saknas■ Beegränsningskabeln ärdefekt.Kabelslingans signal ärfor svag.	■ Kontrolera LED:er på basstationen.Kontrolera basstationens strömfor-sörjning.Dra ur och anslut nätdelen.Kontrolera om begränsningskabeln Är skadad. Reparera defekt kabel.
CN008: Loop signal weak	■ Kabelslingans signal forsvag■ Beegränsningskabeln ärfor djupt nedgrävd	■ Kontrolera LED:er på basstationen.Kontrolera basstationens strömfor-sörjning.Dra ur och anslut nätdelen.Placera begränsningskabelnPåreskrivet djup eller fäst den direkt pågräsmattan.
CN010: Bad position	■ Maskinen befinner sig ut-anförden avgränsadegrämattan.Begränsningskabeln hardragits i kors.	■ Placera maskinen på ett stycke öpen och avgränsad gräsmatta.Korrigera begränsningskabelsdrag-ning i kurvor och vid hinder. Åtgårdakabeldragningen i kors.
CN011: Escaped ro-bot	Maskinen befinner sig utan-förden avgränsade grämattan.	Korrigera begränsningskabels dragning ikurvor och vid hinder.
CN012: Cal: no loopCN015: Cal: outside	Fel under kalibreringen:■ Maskinen hitter ante be-gränsningskabeln.	■ Kontrolera basstationens strömfor-sörjning.Dra ur och anslut nätdelen.Placera maskinen på föreskrivenkalibreresingsposition, rikta i rät vinkel.Maskinen måste kunna köra overbegränsningskabeln.
CN017: Cal: signal weak	Fel under kalibreringen:■ Kabelslingans signal forsvag■ Kabelslingans signal saknas■ Beegränsningskabeln ärdefekt.	■ Placera maskinen på föreskrivenkalibreresingsposition, rikta i rät vinkel.Kontrolera basstationens strömfor-sörjning.Dra ur och anslut nätdelen.Kontrolera om begränsningskabeln Är skadad.
CN018: Cal: Collisi-on	Fel under kalibreringen:■ Maskinen har kört på ett hinder.	Ta bort hinder.
CN038: Battery Batteriet Är urladdat:

Folkod Orsak Åtgård
		■ Begränsningskabelns slinga är für体系建设 det finns für inneslutna om-råden.	Korrigera begränsningskabelns drag-ning.
		■ Ingenkontakt via ladd-ningskontakterna vid uppladdning	■ Rengör laddningskontakterna. ■ Ställ robotgräsklipparen i basstatio-nen och kontrollera om laddnings-kontakterna ligger emot varandra. ■ Lätt tillverkarens servicecenter kont-rollera laddningskontakterna och by-ta vid behov.
		■ Hinder i:närheten av bas-stationen	Ta bort hinder.
		■ Robotgräsklipparen har kört fast.	Placera maskinen på att stycke öppen och avgränsad gräsmatta.
		■ Maskinen hitter inte bas-stationen.	■ Kontrolera om begränsningskabeln är skadad. ■ Lämna begränsningskabeln till till-verkarens servicecenter für kontroll.
		■ Det laddbara batteriet är föbrukat.	Lätt tillverkarens servicecenter byta det laddbara batteriet.
		■ Laddningsleuktroniken är defekt.	Lätt tillverkarens servicecenter kontroll-era laddningsleuktroniken.
CN099: Recov escape		Automatisch felavhjalpning in-te möglich	■ Kvittera felmeddelandet manuellt. ■ Om felet äterkommen: Lätt tillverka-rens servicecenter kontrollera ma-skinen.
CN104: Battery over heating		■ Batteriet är overhettat (über 60 °C). Ingen ur-laddning är möglich. ■ Nödvastängning sker ge-nom übervakningsselek-troniken	■ Stäng av maskinen och lätt batteriet svalna. ■ Ställ inte maskinen i basstationen.
CN110: Blade motor over heating		Klippmotorn är overhettad (über 80 °C).	■ Stäng av maskinen och lätt den sval-na. ■ Om felet äterkommen: Lätt tillverka-rens servicecenter kontrollera ma-skinen.
CN119: R-Bumper de-flected		Maskinen har kört på att hin-der och kan inte komma loss.	Ta bort hinder.
CN120: L-Bumper de-flected
Fclkod Orsak Åtgård
CN128: Recov Impos-sible		■ Maskinen har kört på ett hinder och kan inte kom-ma loss.	Ta bort hinder.
		■ Maskinen befinner sig ut-anför den avgränsade gräsmatan.	■ Placera maskinen på ett stycke öp-pen och avgränsad gräsmatta.■ Korrigera begränsningskabelns dragning.
CN129: B locked WL		Vänster hjulmotor blockerad. Ta bort blockeringen.
CN130: B locked WR		Höger hjulmotor blockerad. Ta bort blockeringen.

Beskrivning av flera felkoder finns på ALKO:s webbplats.

11 TRANSPORT

Gå tillväga enligt följande vid transport av redskapet:

1. Stäng av redskapet med
2. Lyfta redskapet i huset med båda händerna:

Rör inte vid knivarna. Håll alltid knivarna på säkert avstånd från kroppen.

12 FÖRVARING

Förvara maskinen över vintern eller om den inte ska användas på minst 30 dagar.

1. Ladda batteriet helt (Ladda batteriet (08))
2. Rengör redskapet noga (se Kapitel 9.1 "Rengöring", sida 341).
3. Förvara maskinen så här:

stående på alla hjulen på en torr och avskild plats med skydd mot frost utom räckhåll för barn

12.2 Demontera och förvara laddstation (18, 19)

Demontera och förvara laddstationen inomhus över vintern resp. om den inte skall användas under en tid längre än 30 dagar.

1. Koppla från nätdelen från elnätet och lossa basstationen.
2. Demontera laddstation:
3. Skruva ur båda skruvarna (18/1) och (18/2) ur laddstationen (18/3).

Tryck båda knapparna (18/4, 19/1) samtidigt för att lossa laddstationen. Tippa laddstationen (19/a). Lossa anslutningarna (19/2) och (19/3). Stäng (19/b) sockelns (19/4) öppning med vinterkåpa (19/5), se Tekniska data.

1. Förvara laddstation:

på en torr och avskild plats med skydd mot frost utom räckhåll för barn

12.3 Vinterförvaring av begränsningskabel

Begränsningskabeln kan ligga kvar i marken och behöver inte tas upp.

13 ÅTERVINNING

Information om tyska el- och elektroniklagen

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Uttjänta batterier som inte är fast inbyggda måste avlägsnas före återvinning! Återvinningen regleras i den särskilda batteriförordningen. - Ägare resp. brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänst utrustning till återvinning. Slutanvändaren är själv ansvarig för att ta bort eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för omhändertagande och återvinning (t.ex. miljöstationer)

Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Utsagorna gäller bara maskiner som installerats och sålts inom Europeiska Unionen där EU-direktiv 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshantering av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i hushållssoporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier. - Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och Pb på soptunnan har följande betydelser:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver. Cd: Batteriet innehåller mer än 0,002 % kadmium. Pb: Batteriet innehåller mer än 0,004 % bly.

15 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden upp

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

• Offentliga inrättningar för omhändertagande och återvinning (t.ex. miljöstationer), inköpsställen för batterier, inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier, ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet).

Ovanstående gäller bara för apparater som installerats och sålts inom den Europeiska unionen, där det europeiska direktivet 2006/66/EG gäller. I länder utanför den Europeiska unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningen miljövänligt.

Demontera batteriet innan maskinen skrotas (16).

Det integrerade batteriet måste demonteras och avfallshanteras miljövänligt innan maskinen skrotas.

1. Skruva ut skruvarna (16/1).
2. Ta av locket från batterifacket (16/2).
3. Koppla loss batteriet (16/3) och ta sedan ut det.
4. Sätt på locket igen och dra åt skruvarna.

14 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter.

Kontaktinformation finns på internet: www.alko-garden.com/service-contacts

Du hittar mer reservdelsinformation på: www.alko-garden.com/spareparts

Uppfyller kraven i de harmoniserade EU-direktiven, EU-säkerhetsstandarderna samt de produktspecifika standarderna. Försäkran om överensstämmelse är en del av bruksanvisningen och medföljer maskinen.

16 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

Beakta denna bruksanvisning, redskapet har hanterats korrekt, originalreservdelar har använts

Garantin upphör att gälla vid:

egenmäktiga reparationsförsök, egenmäktiga tekniska förändringar, ej avsedd användning

Garantin gäller inte för:

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNINGEN

Innehållsförteckning
