Typ av produkt	Robotgräsklippare
Märke	AL-KO
Modell	Robolinho 3100
Maximal klippyta	1200 m²
Maximal lutning	40 % (22°)
Justerbar klipphöjd	30 till 60 mm (i steg om 5 mm)
Batteri	Inbyggt litiumjon (kan inte bytas av användaren)
Strömförsörjning	Nätaggregat 230 V, lågspänningskabel
Säkerhetssensorer	Lutning, lyft, kollision, regn
Stöldskydd PIN-kod	Ja (PIN-kod och PUK)
Klipprogram	Veckovis, startpunkter, kantklippning
Funktion för sekundär yta	Ja, manuell klippning
Regnsensor	Ja, med justerbar fördröjning
Rengöring	Hölje och klippbord borstas, får inte vattnas
Byte av klippblad	Ja, klippblad och klippbord
Säkring på transformator	2,5 A trög

Vanliga frågor - Robolinho 3100 AL-KO

Hur startar jag gräsklipparen för första gången?

Efter montering av basstationen och begränsningskabeln, placera klipparen i basstationen och slå på den. Gör grundinställningar: språk, PIN-kod (förinställd 0000), datum och tid. Ställ in klipphöjden och starta en automatisk kalibreringskörning genom att placera enheten på gräsmattan minst 1 m framför basstationen och trycka på START.

Hur justerar jag klipphöjden?

Öppna luckan, fäll ut spaken och vrid den medurs. Dra spaken uppåt för att öka höjden (max 60 mm) eller nedåt för att minska (min 30 mm). Stäng spaken och luckan. Höjden justeras i steg om 5 mm.

Vad gör jag om klipparen inte hittar basstationen?

Kontrollera att basstationen är strömförsörjd (gul LED tänd) och att begränsningskabeln är korrekt ansluten (grön LED tänd). Rengör laddningskontakterna på stationen och klipparens kontaktytor. Om problemet kvarstår, utför en ny kalibrering via menyn "Ny kalibrering".

Hur rengör jag robotgräsklipparen?

Stäng av enheten. Använd en sopborste, borste eller fuktig trasa för att rengöra höljet. Borsta undersidan, klippbordet och bladen. Vattna inte enheten. Rengör även basstationen genom att ta bort gräsrester.

Hur byter jag klippbladen?

Stäng av enheten och vänd den. Skruva loss fästskruvarna, ta bort de slitna bladen, rengör utrymmet och sätt i original AL-KO reservblad. Skruva fast ordentligt. Använd skyddshandskar.

Vad betyder felkoden CN001?

Koden CN001 indikerar att lutningssensorn har löst ut. Enheten har upptäckt en för brant lutning eller har lyfts. Placera klipparen på en plan yta och kvittera felet.

Hur ställer jag in det veckovisa klippningsprogrammet?

Gå till huvudmeny > Program > Veckoprogram. Aktivera önskade dagar och ställ in klipptider (t.ex. 07:00-10:00). Du kan välja klipptyp (normal eller kantklippning) och startpunkter. Bekräfta med "Spara".

Batteriet laddas ur snabbt, vad gör jag?

Kontrollera att klipphöjden inte är för låg, att gräset inte är för högt eller fuktigt. Rengör laddningskontakterna. Om batteriet är gammalt kan livslängden ha uppnåtts; låt det bytas av AL-KO serviceavdelning.

Kan jag använda gräsklipparen i regn?

Klipparen är utrustad med en regnsensor. Om den är aktiverad återvänder den automatiskt till basstationen vid regn. Det rekommenderas inte att klippa i regn för att undvika vått gräs och smuts. En fördröjning kan ställas in för att återuppta efter torkning.

Hur förvarar jag gräsklipparen på vintern?

Ladda batteriet fullt, rengör noggrant enheten och förvara den stående på en torr, låsbar och frostfri plats. Basstationen kan demonteras och förvaras torrt. Fetta in laddningskontakterna och skydda begränsningskabelns ändar.

BRUKSANVISNING Robolinho 3100 AL-KO

6.2 Afbryd klipningen

Innehållsförteckning

1 Om denna bruksanvisning 248

1.1 Teckenförklaring och signalord 248

2 Produktbeskrivning 248

2.1 Leveransomfattning.... 248

2.2 Robotgräsklippare 249

3.1 Avsedd användning.... 253

3.2 Möjlig felanvändning.... 253

3.3 Säkerhets- och skyddsanordningar 253

3.3.1 Ange PIN- och PUK-kod.... 253

3.3.2 Sensorer 253

3.4.2 Säkerhet för människor och djur 254

3.4.3 Maskinsäkerhet 254

3.4.4 Elsäkerhet 254

4 Montering.... 254

4.1 Packa upp redskapet.... 254

4.2 Planera klippområden (01) 254

4.3 Förbereda klippområden 255

4.4 Montera basstationen (03) 255

4.5.2 Utplacering av begränsningskabel (01).... 255

4.5.3 Avgränsa hinder 256

4.5.4 Anlägga korridorer (01/i) 256

4.5.5 Avgränsa nedförslutningar 256

4.5.6 Utplacering av reservkabel (08) 257

4.5.7 Vanliga fel vid utplaceringen av kabel (02).... 257

4.6 Anslut basstationen till nätströmmen (05) 257

4.7 Kontrollera anslutningarna på basstationen (05).... 257

5 Start 258

5.1 Ladda batteriet (09) 258

5.2 Utföra grundinställningar 258
5.3 Ställa in klipphöjd 258
5.4 Genomför automatisk kalibrering 258

6 Användning.... 259

6.1 Starta redskapet manuellt 259
6.2 Avbryt klippningen 259
6.3 Klippning av grannyta (01/NF).... 259

7 Inställningar 259

7.1 Göra inställningar – allmänt.... 259
7.2 Aktivera/deaktivera knappljud 259
7.3 Ställa in regnsensor.... 259
7.4 Ställa in klippningsprogram 260

7.4.1 Ställa in klippningsprogram – allmänt 260
7.4.2 Ställa in startpunkter 260
7.4.3 Ställa in klipptid 260

7.5 Kantklippning vid manuell start.... 261
7.6 Ställa in avgränsningar 261
7.7 Ställa in displaykontrast.... 261
7.8 Inställningsskydd 261
7.9 Omkalibrering 261
7.10 Återställa till fabriksinställningar 261

8 Visa information 261
9 Underhåll och skötsel 262

9.1 Rengöring 262
9.2 Regelbundna kontroller 262
9.3 Byta ut knivarna.... 263
9.4 Byta säkring i transformatorn (11) 263

10 Transport 263
11 Förvaring.... 263

11.1 Förvaring av robotgräsklippare.... 263
11.2 Förvaring av basstation 263
11.3 Vinterförvaring av begränsningskabel 264

12 Återvinning.... 264
13 Felavhjälpning.... 266

13.1 Korrigera redskapsfel och hanteringsfel.... 266
13.2 Felkoder och felsökning 267

14 Garanti 271
15 EG-försäkran om överensstämmelse 271

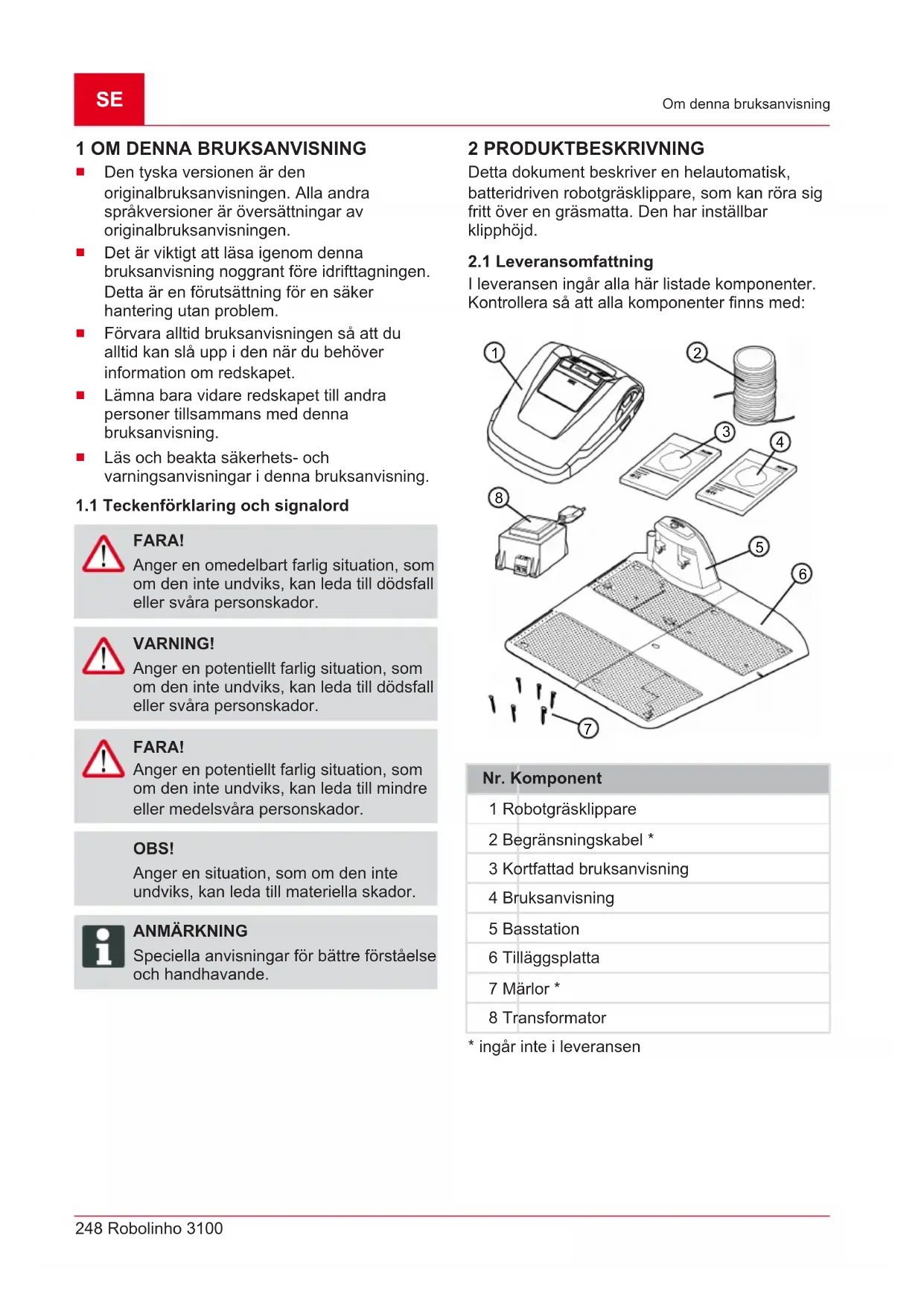

1 OM DENNA BRUKSANVISNING

Den tyska versionen är den originalbruksanvisningen. Alla andra språkversioner är översättningar av originalbruksanvisningen.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före idrifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

FARA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Detta dokument beskriver en helautomatisk, batteridriven robotgräsklippare, som kan röra sig fritt över en gräsmatta. Den har inställbar klipphöjd.

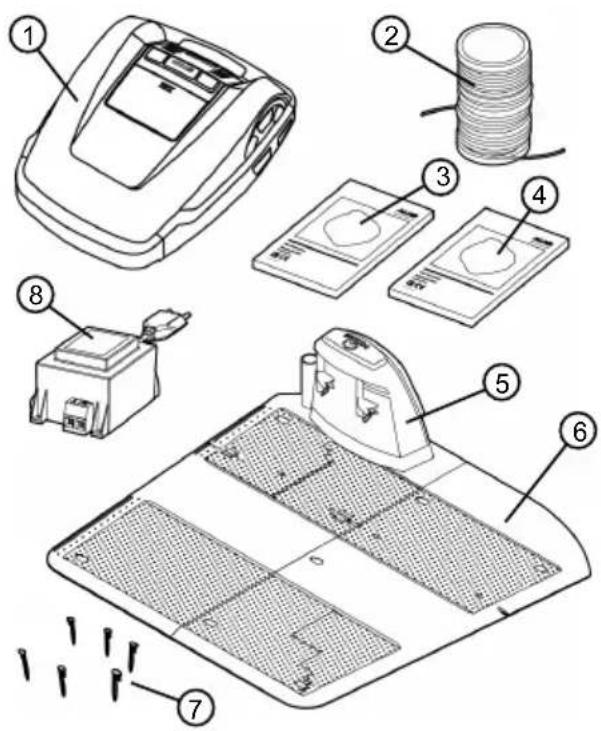

2.1 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

1 Robotgräsklippare

2 Begränsningskabel *

3 Kortfattad bruksanvisning

4 Bruksanvisning

5 Basstation

6 Tilläggsplatta

7 Märlor *

8 Transformator

* ingår inte i leveransen

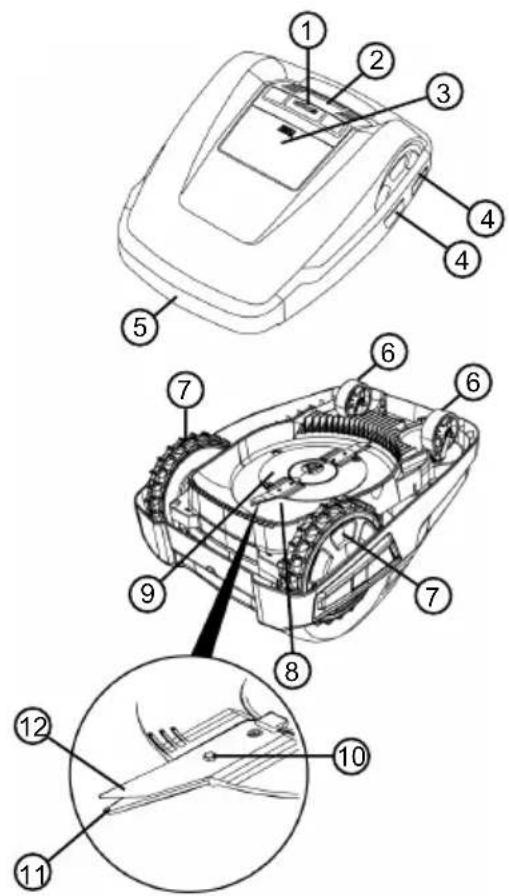

2.2 Robotgräsklippare

1 STOPP-knapp (Stoppar redskapet och knivarna inom 2 sekunder)

2 Manöverpanel med display

3 Höjdinställning (på insidan)

4 Kontaktytor

5 Stötfångare

6 Främre hjul (styrbara)

7 Drivhjul

8 Klippdäck

9 Knivtallrik

10 Fästskruv

11 Röjkniv

12 Skärkniv

	Håll utomstående borta från riskområdet!
	laktta särskild försiktighet under hanteringen!
	Håll händer och fötter på avständ från knivarna!
	Håll tillräckligt långtsäkerhetsavständ!
	Läs bruksanvisningen före idrifttagningen!
	Ange PIN-kod för att starta redskapet!
	Åk inte på redskapet!

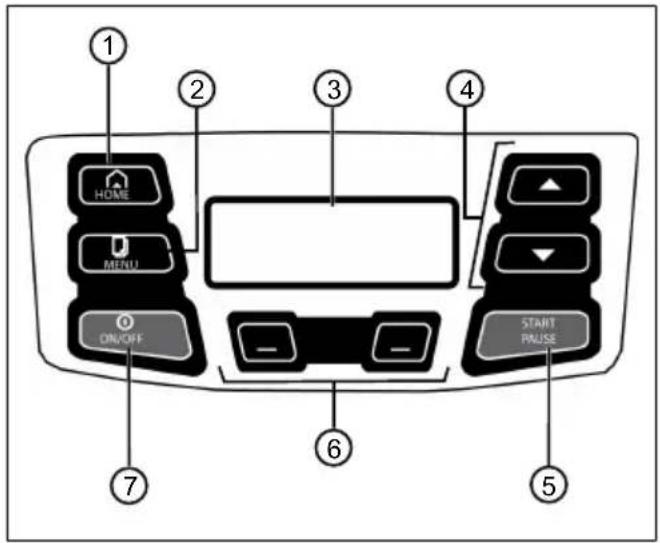

2.4 Manöverpanel

Nr.	Komponent
1	HOME: För att avbryta klippningen och kõra tillbaka redskapet till basstationen. Redskapet startar igen nästa dag vid inställd klipptid.
2	MENU: För att öppna huvudmenyn.
3	På displayen visas redskapets aktuella status, namnet på aktuell meny och dess menyalternativ liksom valbara funktioner.
4	▲▼: För att navigera i menyer och välja menyalternativ, förändra siffervärden, välja mellan inställningar.
5	START PAUSE: För att manuellt starta/ avbryta klippning resp. återuppta klippning efter tryck på HOME-knappen (HOME)
6	—□: Funktionsknappar. För att ta fram funktioner som visas på displayen ovanför.
7	ON/OFF: För att starta/stänga av redskapet.

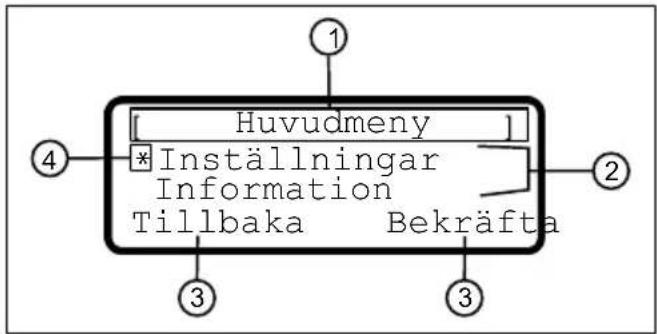

2.5 Display

Nr. Visning

1 Namnet på aktuell meny (här: "Huvudmeny")

2 Menyalternativ. Här visas alltid bara två menyalternativ i taget (här: "Inställningar" och "Information"). Man kan ta fram fler menyalternativ med hjälp av pilknapparna ( [IMAGE]

3 Funktioner under aktuellt menyalternativ (här: "Inställningar"), öppnas med funktionsknappar ( [IMAGE] under menyn.■ [IMAGE]: Tryck på vänster funktionsknapp.■ [IMAGE]: Tryck på höger funktionsknapp.

4 Stjärna (*) markerar det visade menyalternativet (här: "Inställningar")

Nr. Visning

1 Namnet på aktuell meny (här: "Huvudmeny")

2 Menyalternativ. Här visas alltid bara två menyalternativ i taget (här: "Inställningar" och "Information"). Man kan ta fram fler menyalternativ med hjälp av pilknapparna ( [IMAGE]

3 Funktioner under aktuellt menyalternativ (här: "Inställningar"), öppnas med funktionsknappar ( [IMAGE] under menyn.■ [IMAGE]: Tryck på vänster funktionsknapp.■ [IMAGE]: Tryck på höger funktionsknapp.

4 Stjärna (*) markerar det visade menyalternativet (här: "Inställningar")

2.6 Meny

Huvudmeny	Program	Veckoprogram se Kapitel 7.4 "Ställa in klippningsprogram", sida 260
		Ingångspunkter se Kapitel 7.4.2 "Ställa in startpunkter", sida 260
		Programinformation se Kapitel 8 "Visa information", sida 261
	Inställningar	Klockslag se Kapitel 5.2 "Utföra grundinställningar", sida 258
		Datum se Kapitel 5.2 "Utföra grundinställningar", sida 258
		Språk se Kapitel 5.2 "Utföra grundinställningar", sida 258
		PIN-kod se Kapitel 5.2 "Utföra grundinställningar", sida 258
		Knappljud se Kapitel 7.2 "Aktivera/deaktivera knappljud", sida 259
		Regnsensor se Kapitel 7.3 "Ställa in regnsensor", sida 259
		Regnsensor startfördröjn se Kapitel 7.3 "Ställa in regnsensor", sida 259
		Kantklippning se Kapitel 7.5 "Kantklippning vid manuell start", sida 261
		Grannyta Aktiv/Inaktivse Kapitel 7.6 "Ställa in avgränsningar", sida 261
		Displaykontrast se Kapitel 7.7 "Ställa in displaykontrast", sida 261
		Inställningsskydd se Kapitel 7.8 "Inställningsskydd", sida 261
		Omkalibrering se Kapitel 7.9 "Omkalibrering", sida 261
		Fabriksinställningar se Kapitel 7.10 "Återställa till fabriksinställningar", sida 261
	Information	Knivservice se Kapitel 8 "Visa information", sida 261
		Maskinvara se Kapitel 8 "Visa information", sida 261
		Programvara se Kapitel 8 "Visa information", sida 261
		Programinformation se Kapitel 8 "Visa information", sida 261
		Störningar se Kapitel 8 "Visa information", sida 261

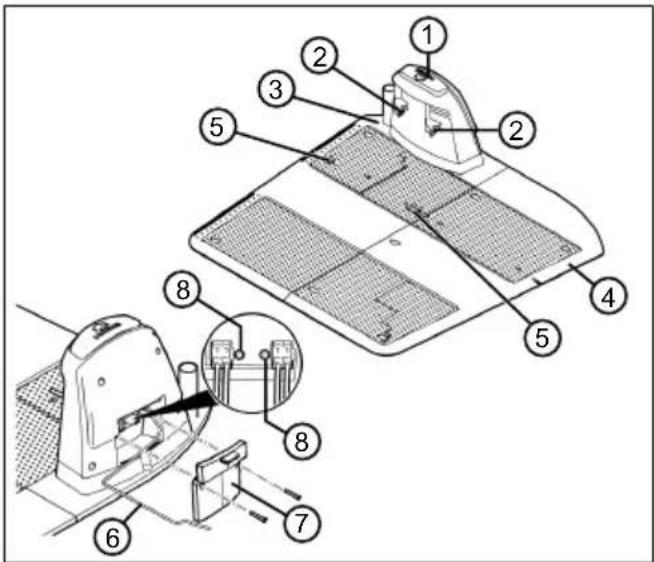

2.7 Basstation

1 HOME-knapp

2 Laddningskontakter

3 Basplatta

4 Tilläggsplatta

5 Fjäderklämmor för begränsningskabeln

6 Lågspänningskabel

7 Lock

8 LED-lampor för status

2.8 Inbyggt batteri

Batteriet är inbyggt i redskapet och får inte bytas av användaren.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas oavsett laddningsstatus. Avbrott i laddningen skadar inte batteriet.

Batteriet kan bara laddas när redskapet är påsatt.

Det inbyggda batteriet är bara delvis laddat vid leverans. Under normaldrift laddas batteriet regelbundet. Redskapet återvänder på egen hand till basstationen för detta syfte.

- Övervakningselektroniken avslutar laddningen automatiskt när batteriet är laddat till 100 %.

Laddningen fungerar endast om problemfri kontakt föreligger mellan laddningskontakterna på basstationen och kontaktytorna på redskapet.
Vid temperatur över 45 °C förhindrar den inbyggda skyddskopplingen att batteriet laddas. På så sätt undviker man att batteriet förstörs.
- Om batteriets drifttid förkortas väsentligt trots att det är fulladdat ska batteriet bytas ut mot ett nytt originalbatteri av AL-KO:s återförsäljare, tekniker eller servicecenter.
- Om batteriet p.g.a. ålder eller för långvarig förvaring skulle ladda ur till under den av tillverkaren föreskrivna gränsen kan det inte laddas upp igen. Låt AL-KO:s återförsäljare, tekniker eller servicecenter kontrollera batteri och övervakningselektronik och eventuellt byta ut det.
Batteristatusen visas på displayen. Kontrollera batteristatus efter 3 månaders förvaring. Gör detta genom att sätta på redskapet och läsa av statusen. Om batteriet då bara är laddat till 30% ska man placera redskapet på basstationen, sätta på redskapet och ladda batteriet.
- Om elektrolyt läckt ut ur redskapet ska man: lämna redskapet till AL-KO:s servicecenter för kontroll!
Ifall batteriet tagits ut från redskapet: kommer ögon eller händer i kontakt med elektrolyt ska man omgående spola med rikligt med vatten. Uppsök därefter omedelbart läkare!

Rörelser på gräsytor

Robotgräsklipparen rör sig fritt inom ett klippområde som man avgränsat med begränsningskabeln. Redskapet orienterar sig med hjälp av sensorer som känner av magnetfältet runt begränsningskabeln.

Skulle redskapet stöta mot ett hinder stannar det och kör sedan i en annan riktning. Känner redskapet av fuktighet kör det automatiskt tillbaka till basstationen. Hamnar redskapet i en situation där drift inte är möjlig stänger det av sig själv.

Klippning och laddning

Redskapet växlar regelbundet mellan faser med klippning och faser med batteriladdning. När batteriladdningen under klippning minskat till ett visst värde (status: 0 %) kör redskapet längs begränsningskabeln tillbaka till basstationen.

För klippningen finns det förinställda klippningsprogram som också omfattar funktioner för hela ytor samt kantklippning. Ändringar kan göras i dessa klippningsprogram.

3 SÄKERHET

3.1 Avsedd användning

Detta redskap är uteslutande avsett för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

Gränserna för redskapet:

■ max. klippyta: 1200 m²
■ max. uppförs-/nedförslutning: 40 % (22°)
■ max. sidolutning: 40 % (22°)
Temperatur:
Laddning: 0 – 45 °C
Gräsklippning: 0 – 55 °C

3.2 Möjlig felanvändning

Redskapet är inte lämpligt för användning på offentliga anläggningar, i parker, sportanläggningar eller i jord- och skogsbruk.

3.3 Säkerhets- och skyddsanordningar

WARNING!

Skaderisk

Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svåra kroppsskador.

Se till att reparera eventuella skadade säkerhets- och skyddsanordningar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

3.3.1 Ange PIN- och PUK-kod

Redskapet kan endast sättas på genom att man anger en särskild PIN-kod. På så sätt ska obehöriga förhindras från att starta enheten. PIN-koden kan ändras.

Om felaktig PIN-kod angetts 3 gånger krävs att man använder PUK-kod (Personal Unblocking Key). Om även denna är felaktig måste man vänta 24 timmar innan man kan ange koder på nytt.

PIN-kod och PUK-kod fungerar även som stöldskydd.

Se till att obehöriga inte har tillgång till redskapets PIN-kod eller PUK-kod.

3.3.2 Sensorer

Redskapet är utrustat med flera olika säkerhetssensorer. Redskapet kan inte starta automatiskt efter att ha stängts av med en säkerhetssensor. Felmeddelandet visas på displayen och måste kvitteras. Orsaken till att sensorerna utlöstes måste också åtgärdas.

Lyftsensor

Om någon under klippningen lyfter redskapet i chassit stängs framdrivningen av och knivarna stannar.

Stötsensorer och hinderdetektering

Redskapet är utrustat med sensorer som ändrar körriktningen vid kontakt med hinder. När enheten stöter emot ett hinder förskjuts chassits överdel något vilket löser ut stötsensorn.

Lutningssensor i färdriktning/sidled

Vid en upp- eller nedförslutning eller sidolutning på mer än 22° (40 %) ändrar redskapet färdriktning.

Regnsensor

Redskapet är utrustat med en regnsensor som avbryter klippningen om det börjar regna och ser till att redskapet kör tillbaka till basstationen.

ANMÄRKNING

Redskapet kan utan problem användas i omedelbar närhet av andra robotgräsklippare.

Den signal som används i begränsningskabeln motsvarar den standard som branschorganisationen EGMF definierat för elektromagnetiska emissioner.

Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda redskapet. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
Använd inte redskapet om du är påverkad av alkohol, droger eller medicin.

3.4.2 Säkerhet för människor och djur

■ För lättillgängliga klippytor ska klippområdet omges med varningsskyltar med följande varningar:

OBS!

Automatisk gräsklippare!

Gå inte nära gräsklipparen!

Håll barn under uppsikt!

Se under gräsklippningen till att det inte finns barn i närheten av redskapet och att de inte uppehåller sig vid redskapet eller leker med det.
Det är förbjudet att sitta på redskapet och att röra vid knivarna!
Håll kroppsdelar och kläder på avständ från knivarna.

Se före arbetet till att det inte finns föremål inom redskapets arbetsområde som kvistar, glas-, metall- och tygstycken, stenar, trädgårdsredskap eller leksaker. Sådana föremål kan orsaka skador på redskapets knivar och skadas av knivarna.

■ Använd enbart redskapet under följande förutsättningar:

■ Redskapet är inte smutsigt.
- Redskapet har inga skador eller förslitningar.
- Alla manöverelement fungerar korrekt.
Basstation och transformator är oskadade och fungerar liksom deras elektriska kablar.

Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren.

Låt reparera redskapet om det blivit skadat.

- Redskapsanvändaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

3.4.4 Elsäkerhet

Låt aldrig redskapet klippa gräs när en vattenspridare är igång på gräsmattan.
■ Spola aldrig av redskapet.
- Öppna inte redskapet.

4 MONTERING

4.1 Packa upp redskapet

1. Öppna förpackningen med varsamhet.

2. Ta försiktigt ur alla komponenter ur förpackningen och kontrollera så att de inte har transportskador.
   Anmärkning: Enligt garantibestämmelserna ska AL-KO:s återförsäljare, tekniker eller servicecenter omgående informeras om transportskador.

3. Kontrollera leveransomfånget, se Kapitel 2.1 "Leveransomfattning", sida 248.

Spara originalförpackningen och följesedel för de fall gräsklipparen måste skickas vidare. Dessa måste även sparas för att gräsklipparen ska kunna returneras.

4.2 Planera klippområden (01)

Placera basstationen (01/1)

■ så nära det största klippområdet som möjligt
■ på en jämn och skuggig plats med skydd för väder och vind
■ Anslutning för strömförsörjning
■ Dessa avständ måste kunna hållas:
■ fritt åtkomlig för robotgräsklipparen
fri marginal till vänster och höger om basstationen på min. 1 m
min. 35 cm bakåt från begränsningskabel till vägg

Dragning av begränsningskabeln (01)

Begränsningskabeln måste dras medurs i en obruten slinga.

Korridorer mellan klippområden (01/i)

En korridor är en smal passage på gräsmattan som förbinder två klippytor med varandra.

Huvudyta och grannytor (01)

Huvudyta (01/HF): Detta är den gräsmatta som basstationen befinner sig vid och som redskapet kan klippa helt och hålet automatiskt.

Grannytor (01/NF): En grannyta är en gräsmatta som redskapet inte kan nå från huvudytan. Grannytor kan klippas med manuell drift.

Huvudytor och grannytor avgränsas likväl med samma, oavbrutna begränsningskabel.

Startpunkter (01/X0 - 01/X3)

Redskapet kör vid inställd klipptid längs begränsningskabeln till en angiven startpunkt där den börjar klippa gräs. Genom att ange startpunkter kan man bestämma vilka delar av klippytan som behöver klippas mer.

4.3 Förbereda klippområden

1. Kontrollera om gräsmattan har en större yta än den yta som redskapet kan klippa. Om klippytan är för stor kan gräsklippningen komma att bli ojämn. Minska klippytan vid behov.
2. Förberedelser före montering av basstation, dragning av begränsningskabel och idrifttagning av redskapet: Klipp gräset riktigt kort med en gräsklippare.

3. Åtgärda eventuella hinder på gräsmattan eller avgränsa med begränsningskabel (se Kapitel 4.5.3 "Avgränsa hinder", sida 256):

4. Överfarbara, flata hinder som kan skada knivarna (t.ex. flata stenar, kanter mellan gräsmattor och terrasser eller gångar, plattor, kantsten etc.)
   Hål och förhöjningar i gräsmattan (t.ex. mullvadshögar, grävhål, kottar, fallfrukt)
   Branta uppförs- och nedförslutningar på över 40 % (22°)
   Vattensamlingar som diken, bäckar, simbassänger etc och deras avgränsning till gräsmattan
   ■ Småbuskar och häckar som kan växa på bredden

ANMÄRKNING

Avgränsningar behövs endast om hindren inte kan kännas av automatiskt av stötsensorerna i robotgräsklipparen. Undvik att lägga ut för många resp onödiga avgränsningar.

4.4 Montera basstationen (03)

1. Skruva fast basplattan (03/1) på basstationen (03/2).

2. Sätt på tilläggsplattan (03/3) på basplattan (03/1).

3. Placera basstationen (01/1) på jämn mark och i rät vinkel i förhållanden till den placerade dragningen av begränsningskabeln. Kontrollera att basstationen står helt horisontellt med hjälp av vattenpass och anpassa vid behov basstationens position.

4. Angör basplattan (03/1) och tilläggsplattan (03/3) i marken med märlor (03/4).

Om den medlevererade begränsningskabeln är för kort kan förlängningskabel erhållas av AL-KO:s återförsäljare, tekniker eller servicecenter.

4.5.1 Ansluta begränsningskabel till basstationen (04)

1. Dra ut änden av begränsningskabeln (04/1) från förpackningen.
2. Skala av 10 mm av isoleringen på kabeländen.
3. Sätt i den avskalade kabeländen (04/3) i fjäderklämman (04/4) vid anslutningen (04/6) till basstationen (04/2).
4. Tryck in fjäderklämman (04/4) med kabeländen i basplattan på basstationen.
5. För på luckan (04/5) på fjäderklämman (04/6).

4.5.2 Utplacering av begränsningskabel (01)

Begränsningskabeln kan läggas ut antingen på gräsmattan eller ner till 10 cm under grästorven. Kabeldragning under grästorven ska genomföras av fackkunnig person.

Dessa två varianter kan kombineras med varandra.

OBS!

Fara för skador på begränsningskabeln

Om begränsningskabeln blir skadad eller genomskuren går det inte längre att överföra styrsignaler till redskapet. I sådana fall måste begränsningskabeln lagas eller bytas ut. Ny begränsningskabel finns att få från AL-KO.

Lägg alltid begränsningskabeln direkt på marken. Säkra den vid behov med märlor.
Se till att skydda begränsningskabeln vi dragningen och under drift av redskapet.
■ Undvik att gräva och vertikalskära i närheten av begränsningskabeln.

1. Dra begränsningskabeln minst 1 m bort från basstationen (01/a).
2. Dra begränsningskabeln och förankra med märlor med jämna mellanrum eller dra kabeln under markytan på max. 10 cm djup.
3. Dra begränsningskabeln runt olika hinder: se Kapitel 4.5.3 "Avgränsa hinder", sida 256.
4. Anlägga korridorer mellan olika klippytor: se Kapitel 4.5.4 "Anlägga korridorer (01/i)", sida 256.
5. Vid branta uppförs-/nedförslutningar måste avgränsningar göras : se Kapitel 4.5.5 "Avgränsa nedförslutningar", sida 256.
6. Dra reservkabel: se Kapitel 4.5.6 "Utplacering av reservkabel (08)", sida 257.
7. För begränsningskabeln rakt mot basstationen på ett avständ om minst 1 m (01/k).
8. Avsluta dragningen av begränsningskabel med en andra anslutning (04/7) till basstationen: se Kapitel 4.5.1 "Ansluta begränsningskabel till basstationen (04)", sida 255.

4.5.3 Avgränsa hinder

Beroende på arbetsområdets omgivningar måste begränsningskabeln läggas med olika avständ till förekommande hinder. Använd graderad linjal för att mäta upp korrekta avständ.

ANMÄRKNING

Avgränsningar behövs endast om hindren inte kan kännas av automatiskt av stötsensorerna i robotgräsklipparen. Undvik att lägga ut för många resp onödiga avgränsningar.

Avständ till väggar, staket, rabatter - min. 15 cm (01)

Redskapet kör längs begränsningskabeln med en överskjutning på 15 cm. Därför måste avständet mellan begränsningskabel och väggar, staket, rabatter osv. vara minst 15 cm.

Avständ till terrasskanter och belagda gångar (06)

Om kanten till terrassen eller gången är högre än gräsmattan måste avståndet mellan kabel och kant vara minst 15 cm. Om kanten till terrassen eller gången är på samma höjd som gräsmattan kan kabeln dras precis i kanten.

Avständ mellan hinder och begränsningskabel (01)

Om begränsningskabeln ligger för nära till och från hindret, dvs med ett avständ på 0 cm kommer redskapet att köra över begränsningskabeln. Begränsningskabel får inte läggas i kors (01/g).

Dragning av begränsningskabeln vid hörn (07)

Inåtgående hörn (07/a): Dra begränsningskabeln diagonalt för att förhindra att redskapet fångas i hörnet.
■ Utskjutande hörn med hinder (07/b): Dra begränsningskabeln i en spets för att förhindra att redskapet kolliderar med hörnet.
■ Utskjutande hörn utan hinder: Dra begränsningskabeln i en rät vinkel - 90°.

4.5.4 Anlägga korridorer (01/i)

Följande avstånd måste beaktas för korridorer:

■ Totalbredd - min. 60 cm
Avständ mellan begränsningskabel och kant: 15 cm
■ Avständ mellan begränsningskabel - min. 30 cm

4.5.5 Avgränsa nedförslutningar

Backar med lutning på över 40 % måste avgränsas med begränsningskabel (40 % = 40 cm lutning på 1 m vågrätt sträcka).

För att du ska kunna flytta basstationen efter att du har anlagt klippområdet eller utöka klippområdet bör reservkabel för begränsningskabeln inläggas med jämna mellanrum.

Man kan lägga in så mycket reservkabel som man tycker det behövs.

ANMÄRKNING

Skapa inga öppna slingor med reservkabel.

1. För begränsningskabeln runt den sista märlan (08/1) tillbaka till föregående märla (08/3).
2. För sedan begränsningskabeln vidare tillbaka till den sista märlan (08/1). På det sättet skapar man en reservslinga. Kabeln måste dras så nära sig självt som möjligt.
3. Fäst denna slinga i mitten med en märla (08/2).

4.5.7 Vanliga fel vid utplaceringen av kabel (02)

Begränsningskabeln har inte dragits minst 1 m rakt bort från basstationen (02/a).
■ Reservkablarna är inte dragna i lika långa slingor (02/b).
Dragningen av begränsningskabel i hörn är felaktigt utförd (02/c).
Begränsningskabeln har lagts i kors eller inte medurs (02/d).
Begränsningskabeln är dragen ojämnt så att kantområdet på gräsmattan inte kan klippas (02/e).
■ Startpunkterna är förlagda för långt bort från basstationen (02/f).
Begränsningskabeln skall vid fram- och återdragning från kanten till ett hinder på gräsmattan inte dras direkt intill varandra (02/g).
Begränsningskabeln ligger utanför kanten på gräsmattan (02/h).
- Korridorerna vid dragningen av begränsningskabeln är mindre än 30 cm breda (02/i).
Begränsningskabeln ligger för nära hinder som inte kan köras över, dvs närmare än 15 cm (02/j).

4.6 Anslut basstationen till nätströmmen (05)

1. Placera transformatorn (05/1) på en torr plats där den är skyddad mot regn och vattenstänk.

2. Rulla ut lågspänningskabeln (05/3) från basstationen (05/4) och dra den längs skyddad sträckning till transformatorn.

3. Ansluta lågspänningskabeln till transformatorn:

■ Lossa skruvarna på skarvplinten (05/2) så att en tråd från lågspänningskabeln kan föras in i vare öppning.
■ För in trådarna. Anmärkning: Polaritet behöver inte beaktas.
Dra åt skruvarna på skarvplinten tills trådarna sitter ordentligt fastklämda.

1. Sätt i nätkontakten (05/5) till transformatorn i ett nätuttag.

ANMÄRKNING

Vi rekommenderar anslutning till strömnätet via en jordfelsbrytare med en nominell felström på < 30 mA.

4.7 Kontrollera anslutningarna på basstationen (05)

1. Kontrollera om båda LED-lamporna (05/8, 05/9) lyser. Om inte :

Dra ut strömkontakten.
- Kontrollera att alla kontakter till strömförsörjning och begränsningskabel sitter korrekt och är oskadade.

1. Lossa vid behov skruvarna (05/7) på locket (05/6) på basstationen och ta av det.

LED-lampornas statusindikationer

LED-lampa	Status
Grön (05/8)	■ Lyser stadigt om strömförsörjningen är intakt. ■ Blinkar om redskapet står på basstationen och laddas.
Grön (05/9)	■ Lyser stadigt när begränsningskabeln är korrekt dragen och slingan ligger rätt. ■ Blinkar om det är fel på begränsningskabeln.

5 START

I detta kapitel beskrivs de åtgärder och inställningar som är nödvändiga för att ta robotgräsklipparen i drift efter monteringen. För alla andra inställningar se Kapitel 7 "Inställningar", sida 259.

5.1 Ladda batteriet (09)

Det inbyggda batteriet är bara delvis laddat vid leverans. I normaldrift laddas batteriet till redskapet regelbundet.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas oavsett laddningsstatus. Avbrott i laddningen skadar inte batteriet. Batteriet kan bara laddas när redskapet är påsatt.

1. Placera redskapet (09/1) på basstationen (09/3) så att kontaktytorna på redskapet berör laddningskontakterna på basstationen.

2. Sätt på redskapet.

3. Displayen på redskapet visar: "Batteriladdning pågår". Om inte: se Kapitel 13 "Felavhjälpning", sida 266.

5.2 Utföra grundinställningar

1. Fäll upp luckan över manöverpanelen.

2. Salt på redskapet. Firmware, Codenummer och typ anges.

3. Gå till menyn språkval och välj:

"Svenska"

1. Ange den förinställda PIN-koden 0000 i menyn "Logga in" > "Ange PIN-kod". Ange siffrorna med och bekräfta med Förs. Först när PIN-koden matats in får man tillgång till styrsystemet.

2. Gå till menyn "Ändra PIN-kod":

■ Ange en ny kod på fyra siffror under "Ange ny PIN-kod". Ange siffrorna med och bekräfta med.

■ Ange den nya PIN-koden igen under "Upprepa ny PIN-kod". Förutsatt att de båda inmatningen är identiska visas meddelandet: "PIN-koden har nu ändrats".

1. Gå till menyn "Ange datum" för att ställa in aktuellt datum (Format: DD.MM.20ÅÅ). Ange siffrorna med och bekräfta med

2. Gå till menyn "Ange klockslag" > "24h-format" för att ställa in aktuellt klockslag (Format: HH:MM). Ange siffrorna med och bekräfta med

Därmed är grundinställningarna gjorda. Därefter visas "Okalibrerad Tryck på START-knappen" i statusfönstret.

5.3 Ställa in klipphöjd

Klipphöjden kan manuellt ställas in på 30 till 60 mm i steg om 5 mm.

1. Öppna luckan (12/1).

2. Fäll upp spaken (12/2) och vrid den medurs tills den pekar med den breda sidan mot det öppna skottet (12/4).

3. Ställa in klipphöjd:

Dra spaken stegvis uppåt. Klipphöjden ökar (dvs gräset klipps mindre kort).
Tryck spaken stegvis nedåt. Klipphöjden minskar (dvs gräset klipps kortare).

1. Vrid spaken moturs tills den pekar med den breda sidan mot det stängda skottet (12/3).

2. Fäll ned spaken.

3. Stäng luckan.

5.4 Genomför automatisk kalibrering

Placera redskapet på utgångsläget (10)

1. Ställ redskapet på utgångsläget inom klippområdet, dvs:

■ min. 1 m till vänster och min 1 m framför basstationen
■ med framsidan vänd mot begränsningskabeln

Starta kalibreringen

1. Kontrollera att det inte finns några hinder inom redskapets förutsebara rörelseområde. Redskapet måste kunna köra över begränsningskabeln med framhjulen. Åtgärda eventuella hinder.

2. Starta redskapet. På displayen visas:

■ "! Varning ! Drivenheten startar"
■ "Kalibrering", "Fas [1]"

Under kalibreringen

Redskapet kör med signalstyrkan i begränsningskabeln först två gånger rakt över kabeln så långt som den har kontakt med basstationen och blir sedan stående. Batteriet laddas upp.

ANMÄRKNING

Redskapet måste efter återkomsten förbli stående i basstationen under laddningen. Om redskapet inte får kontakt med laddningskontakterna på basstationen fortsätter det att köra längs begränsningskabeln. Om redskapet kör igenom basstationen har kalibreringen misslyckats. I sådant fall måste basstationens placering förbättras och kalibreringen göras om.

Efter kalibreringen

Aktuell förinställd klipptid visas.

För alla andra inställningar se Kapitel 7 "Inställningar", sida 259.

6 ANVÄNDNING

6.1 Starta redskapet manuellt

1. Satt på redskapet.

För oplanerad kantklippning: se Kapitel 7.5 "Kantklippning vid manuell start", sida 261.

1. Starta redskapet manuellt.

6.2 Avbryt klippningen

■ HOME Tryck på knapp på basstationen (09/4) eller på redskapet.

Redskapet återvänder på egen hand till basstationen. Redskapet raderar klippningsprogrammet för aktuell dag och återvänder nästa dag vid inställd tid.

■ START PAUSE Tryck på knappen på redskapet. Gräsklippningen avbryts i en halvtimme.

■ ON/OFF Tryck på knappen på redskapet. Redskapet stängs av.

ANMÄRKNING

6.3 Klippning av grannyta (01/NF)

1. Lyft upp redskapet och bär det till grannytan.
2. Satt på redskapet.

3. Öppna huvudmenyn.

4. * "Inställningar"

Alltefter inställning: Redskapet klipper gräs under den inställda tidsperioden och stänger sedan av sig eller fortsätter att klippa tills batteriet är urladdat.

Efter klippningen av grannytan måste redskapet bäras tillbaka till basstationen.

7 INSTÄLLNINGAR

7.1 Göra inställningar – allmänt

1. Öppna huvudmenyn.
   Anmärkning: Stjärna (*) anger det aktuella menyalternativet.
2. * "Inställningar"
3. Väljonskat menyalternativ.
4. Genomför inställningarna.
   Anmärkning: De olika menyalternativen beskrivs närmare i nästa avsnitt.
5. Ga timbaka till huvudmenyn.

ANMÄRKNING

Ytterligare menyalternativ: se Kapitel 5.2 "Utföra grundinställningar", sida 258.

7.3 Ställa in regnsensor

ANMÄRKNING

Gräsklippning när gräset är torrt reducerar nedsmutsningen av redskapet. Genom att aktivera regnsensorn och ställa in startfördröjning undviker man att redskapet klipper gräs som är fuktigt.

Den aktiverade regnsensorn gör att redskapet återvänder till basstationen så snart det börjar regna. Där förblir den stående tills dess att regnsensorn torkat. Därefter står den kvar den tid som startfördröjningen är inställd på, innan gräsklippningen återupptas.

1. *"regnsensor"

1. Aktivera/deaktivera regnsensor:

■ "Aktivera":
Aktiverar regnsensor.
■ "Deaktivera":
Deaktiverar regnsensor.

1. Ställa in startfördröjning för regnsensor:

■ ▲▼ *"Regnsensor startfördröjn"

"xx timmar xx minuter" Ange önskad inställning i timmar och minuter med ⚠️ ⚡ bekräfta med ☐ —.

7.4 Ställa in klippningsprogram

7.4.1 Ställa in klippningsprogram – allmänt

1. Öppna huvudmenyn.

2. * Program"

1. Väjmenyalternativ.

1. Genomför inställningarna.

Anmärkning: De olika menyalternativen beskrivs närmare i nästa avsnitt.

7.4.2 Ställa in startpunkter

1. Placera redskapet i basstationen.

2. Satt på redskapet.

3. Öppna huvudmenyn.

4. *program"

1. *Ingångspunkter"

1. *programmera startpunkter"

1. *Starta inlärning av startpunkter "

Tryck på "Här" näredskapet nätt önskad startpunkt. Startpunkten sparas.

1. "Sätt startpunkt 1" när ingen startpunkt skapats under inlärningen. Om ingen startpunkt skapas här kommer startpunkterna att skapas automatiskt.

2. " Startpunkt x: XXm ", när den senaste startpunkten nätts.

Den första startpunkten (01/X0) är förinställd och är belägen 1 m till höger om basstationen.

Bortom denna punkt kan man ställa in upp till 9 ytterligare startpunkter (X1 till X9). Att beakta vid skapandet av startpunkter:

Placera inte startpunkter för långt bort från basstationen eller för nära varandra (02/f).

Skapa så få startpunkter som möjligt.

1. *Ingångspunkter"

1. *Punkt X1 vid [020m]"

Ange siffrorna med ▲▶bekräfta med □—.

1. *Punkt X2 vid [075m]"

Ange siffrorna med ▲▶bekräfta med □—.

1. Skapa ytterligare startpunkter efter behov.

2. Ga timbaka till huvudmenyn.

7.4.3 Ställa in klipptid

ANMÄRKNING

Programmering av klipptid måste utföras senast 30 min före klippningen ska starta. Om inte kommer redskapet först att starta vid nästa programmerade klipptid.

Under menyalternativet "Veckoprogram" ställer du in veckodag och klockslag när redskapet ska klippa automatiskt. Anpassa dessa inställningar efter trädgårdens storlek. Om det efter en vecka fortfarande finns oklippta delar av området ska man utöka klipptiderna.

1. * "veckoprogram"

* "Alla dagar [X]": Redskapet klipper gräs varje dag vid de inställda tiderna. Om "Alla dagar [ ]" visas så klipper redskapet endast gräs på de inställda veckodagarna.

* "Måndag [X]"...*"Söndag [X]": Redskapet klipper gräs varje veckodag vid de inställda tiderna. Om t.ex. "Måndag [ ]" visas så klipper redskapet inte gräs på aktuell dag.

- "Ändra" · Aktivera [X] eller deaktivera [ ] aktuell dag och gör inställningar för tid, klippningstyp och startpunkter.

1. Företa inställningar för alla dagar eller aktuell dag:

■ t. ex. "* [M] 07:00-10:00 [?]": Normal gräsklippning [M] kl. 07:00 - 10:00 med automatiskt växlande startpunkt 0 - 9 [?].

■ t. ex. "* [R] 16:00-18:00 [1]": Redskapet startar kl. 16:00 med kantklippning [R] och kör längs hela begränsningskabelns längd. Därefter påbörjas gräsklippning vid startpunkt 1 [1]. Kl. 18:00 eller så snart batteriet är urladdat kör redskapet tillbaka till basstationen.

■ "Ändra" : Ändra aktuell inställning.

■ "Framåt": Bekräftar ändring av aktuell inställning och går vidare till nästa inställning.

1. "Spara" : Sparar alla genomförda inställningar under ett menyalternativ.

7.5 Kantklippning vid manuell start

För manuell start kan man här ställa in att redskapet börjar med kantklippning.

Genomföra kantklippning vis programmerade klipptider: se Kapitel 7.4.3 "Ställa in klipptid", sida 260.

1. *Kantklipping"

1. *Med manuell start"

7.6 Ställa in avgränsningar

1. Ställa in klipptider:

■ "Inaktiv": Funktionen för klippning av grannytor är avstängd.

■ "Aktiv": Redskapet klipper gräs tills dess att batterier är urladdat.

■ "Klipptid i min" Redskapet klipper gräs på grannytan under viss tidsperiod. Följande klipptider kan ställas in: 30/60/90/120/tills batteriet är urladdat.

7.7 Ställa in displaykontrast

Om texten på displayen är svår att läsa, t.ex. pga av starkt solsken kan man åtgärda detta genom att öka kontrasten på displayen.

1. * "Displaykontrast"

1. Ökalminska kontrasten på displayen.

7.8 Inställningsskydd

Om inställningsskyddet är deaktiverat måste PIN-kod endast användas vid kvittering av säkerhetsrelaterade fel.

1. * "ställningsskydd"

1. Aktivera/deaktivera inställningsskydd:

■ "Aktivera": — Aktiverar inställningsskydd.

■ "Deaktivera": Deaktiverar inställningsskydd.

7.9 Omkalibrering

När läge eller längd på begränsningskabeln ändras eller redskapet inte längre kan hitta begränsningskabeln måste man genomföra en omkalibrering.

1. "Capitalibrering"

1. Återställa kalibrering?"

1. Genomföra kalibrering: se Kapitel 5.4 "Genomför automatisk kalibrering", sida 258.

7.10 Återställa till fabriksinställningar

Här kan man återställa fabriksinställningarna, t.ex. före en försäljning av redskapet.

1. *Fabriksinställningar"

Meddelande: "Fabriksinställningarna är nu återställda"

8 VISA INFORMATION

Under menyn "Information" återfinns data om redskapet. I denna meny kan inga inställningar göras.

1. Öppna huvudmenyn.

2. *Information"

1. Valjmenyalternativ.

Anmärkning: De olika menyalternativen beskrivs närmare i nästa avsnitt.

1. Ga timbaka till huvudmenyn.

"Knivservice"

Anger hur många driftstimmar det är till att knivarna behöver service. Denna räknare kan återställas manuellt. Låt AL-KO:s återförsäljare, tekniker eller servicecenter utföra servicen.

Återställning av räknare för knivservice:

1. "Bekrafta"

"Maskinvara"

Här finns information om redskapet som typ, tillverkningsår, driftstimmar, serienummer, antal gräsklippningar, sammanlagd klipptid, antal laddningscykler, sammanlagd laddningstid, begränsningskabelns slinglängd.

"Programvara"

Här anges versionsnummer på redskapets firmware.

Här visas aktuella inställningar, som t.ex. sammanlagd klipptid per vecka.

"Störningar"

Här visas de senaste felmeddelandena med datum, klockslag och felkod.

9 UNDERHÅLL OCH SKÖTSEL

FARA!

Skaderisk

Vassa redskapsdelar och delar i rörelse kan orsaka kroppsskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!

9.1 Rengöring

OBS!

Fara pga vatten

Om det kommer in vatten robotgräsklipparen eller basstationen kan detta leda till skador på elektriska komponenter.

■ Spola därför aldrig av robotgräsklipparen eller basstationen med vatten.

Rengöra robotgräsklipparen

FARA!

Fara för skador från knivarna!

Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar!

■ Undvik att beröra knivarna med någon del av kroppen.

Åtgärder en gång i veckan:

1. Stang av redskapet.
2. Torka av chassiytan med handborste, lätt fuktad trasa eller mjuk svamp.
3. Borsta av underredet, klippdäcket och knivarna med borste.
4. Kontrollera att knivarna inte är skadade. Byt dem vid behov: se Kapitel 9.3 "Byta ut knivarna", sida 263.

Rengör basstationen

1. Avlägsna regelbundet gräs och löv och dylikt från basstationen.
2. Torka av ytorna på basstationen med fuktad trasa eller mjuk svamp.

9.2 Regelbundna kontroller

Allmänna kontroller

1. Kontrollera en gång i veckan hela installation för skador.

1. Ersätt defekta komponenter med originalreservdelar från AL-KO eller låt ett AL-KO:s servicecenter utföra bytena.

Kontrollera att hjulen kan löpa fritt

Åtgärder en gång i veckan:

1. Rengör områdena runt hjulen grundligt och avlägsna rester av gräs och smuts. Använd borste och trasa.
2. Kontrollera att hjulen kan löpa fritt och att de är styrbara.

Anmärkning: Om hjulen rullar trögt eller inte är styrbara ska man lämna redskapet till AL-KO:s servicecenter för hjulbyte.

Kontrollera kontaktytorna på robotgräsklipparen

1. Torka av smuts med en trasa och smörj med tunt lager kontaktfett.
2. Slipa av brännmärken på kontaktytorna med fint sandpapper och smörj med tunt lager kontaktfett.

Kontrollera laddningskontakterna på basstationen

1. Dra ut strömkontakten.
2. Tryck och släpp laddningskontakterna i riktning mot basstationen. Laddningskontakterna måste fjädra tillbaka till sin ursprungsposition.
   Anmärkning: Om laddningskontakterna inte fjädrar tillbaka till sin ursprungsposition ska man lämna redskapet till AL-KO:s servicecenter för byte.

9.3 Byta ut knivarna

Nedslitna och böjda knivar måste bytas ut.

OBS!

Risk för skador vid felaktig reparation

Uträtning av tillböjda, inbyggda knivar kan orsaka skador på knivtallriken.

■ Försök aldrig att räta ut tillböjda knivar.
Ersätt deformerade knivar med originalreservdelar från AL-KO.

FARA!

Fara för skador från knivarna!

Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar!
■ Undvik att beröra knivarna med någon del av kroppen.

1. Stang av redskapet.
2. Lägg robotgräsklipparen med knivarna uppåt.
3. Lossa fästskruvarna med skruvnyckel.
4. Ta ur knivarna ur knivfästet.
5. Rengör knivfästet med en mjuk borste.
6. Skjut in nya knivar.
   Anmärkning: Endast originalreservdelar från AL-KO får användas.
7. Sätt tillbaka fästskruvarna och dra åt.
   Röjkniven behöver i regel inte bytas ut.

Finns det svår smuts som inte går att få bort med en borste måste knivtallriken bytas ut, eftersom obalans kan leda till slitage och funktionsstörningar.

9.4 Byta säkring i transformatorn (11)

Om transformatorn inte levererar ström trots intakt strömförsörjning:

1. Koppla bort transformatorn (11/2) från nätströmmen.
2. Skruva av skyddskåpan (11/1) med säkringen från transformatorn (11/2).
3. Kontrollera säkringen. Om säkringen är defekt byter man den mot en ny säkring med samma styrka (2,5 A, trög).
4. Sätt i den nya säkringen i skyddskåpan.
5. Skruva på skyddskåpan med säkring på transformatorn.

10 TRANSPORT

Gör på följande sätt vid transport av redskapet, t.ex. från huvudyta till grannyta:

1. Stahna redskapet.
2. Stang av redskapet.
3. Lyft redskapet i bärhandtaget.:
   ■ Rör inte vid knivarna.
   Håll alltid knivarna på säkert avständ från kroppen.

11 FÖRVARING

11.1 Förvaring av robotgräsklippare

Redskapet läggs i förvaring över vintern eller om det inte ska användas på minst 30 dagar.

1. Ladda upp batteriet helt och hållet (se Kapitel 5.1 "Ladda batteriet (09)", sida 258).

2. Rengör redskapet noga (se Kapitel 9.1 "Rengöring", sida 262).

3. Förvara redskapet så här:

■ stående på alla hjulen
■ på en torr och avskild plats med skydd mot frost
■ utom räckhåll för barn

11.2 Förvaring av basstation

Basstationen kan läggas i förvaring men det är inte nödvändigt. Före varje förvaring måste man vidta åtgärder som skyddar mot förtida åldrande som förslitning av färg, korrosion på laddningskontakter, fjäderklämma.

Om basstationen förblir utomhus:

1. Koppla bort lågspänningskabeln från transformatorn och rulla ihop den.
2. Förvaring av transformator.
3. Smörj in laddningskontakterna med kontaktfett.

Om basstationen placeras i förvaring:

1. Genomför först alla ovan beskrivna arbeten.
2. Koppla isär basstationen och begränsningskabeln.
3. Demontera basstationen och rengör med borste och lätt fuktad trasa.
4. Förvara basstationen så här:

■ på en torr och avskild plats med skydd mot frost
- utom räckhåll för barn

11.3 Vinterförvaring av begränsningskabel

Begränsningskabeln kan ligga kvar i marken och behöver inte tas upp.

1. Om basstationen läggs i förvaring: Smörj de avisolerade kabeländarna med kontaktfett och linda in med eltejp. Därigenom skyddar man kabeländarna mot korrosion.

12 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  ■ Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
  ■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller bara för redskap, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

■ Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem.

Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver

Cd: Batteriet innehåller mer än 0,002 % kadmium

Pb: Batteriet innehåller mer än 0,004 % bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 FELAVHJÄLPNING

13.1 Korrigera redskapsfel och hanteringsfel

FARA!

Skaderisk

Vassa redskapsdelar och delar i rörelse kan orsaka kroppsskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av redskapet!

Fel Orsak Åtgärd
Redskapet startar inte. Batteriet är urladdat. Ladda redskapet i basstationen.
Redskapet kör fast, gräver ned sig. Hjulen fortsätter att snurra.	Stötsensorerna löser inte ut. Kontakta AL-KO:s servicecenter.
	Gräset är för långt.	■ Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.■ Klipp ned gräsmattan med en gräsklippare.
	Redskapet fastnar vid ojämnheter i gräsmattan.	Åtgärda ojämnheterna.
Redskapet klipper vid fel tidpunkt.	Felaktiga tidsinställningar i redskapet.	Ställ in klockslag.
	Klippningens varaktighet är felaktigt inställd.	Gör om inställningen av klipptid.
	Redskapet kan inte spara tidsinställningarna.	Batteriet är defekt. Kontakta AL-KO:s servicecenter.
Motorn stannar under klippningen.	Motorn är överbelastad. Stäng av redskapet, kör den till jämnare mark eller område med kortare gräs och starta om.
	Batteriet är urladdat. Ladda batteriet.
	Knivarna är slöa. Byt knivar.
Klippresultatet är ojämnt. Klipptiden är för kort. Programmera längre klipptider.
Batteritiden minskar väsentligt.	Klipphöjden är för lågt inställd.	Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.
	Knivarna är slöa.	■ Byt knivar.■ Fäst knivarna med nya skruvar.
Redskapet vibrerar för mycket eller avger högt buller.	Klipphöjden är för lågt inställd.	Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.
	Gräset är för högt eller för vått.	■ Låt gräset torka.■ Ställ in på en högre klipphöjd.
	Obalans i knivarna eller knivmotorn	■ Rengör klippdäcket.■ Kontakta AL-KO:s servicecenter.
Batteriet kan inte laddas/låg batterispänning	Laddningskontakterna på basstationen är smutsiga.Kontaktytorna på redskapet är smutsiga.	Rengör laddningskontakter och kontaktytor.
	Basstationen får ingen ström.	Anslut basstationen till nätströmmen.
	Redskapet hittar inte laddningskontakterna.Kontaktytorna på redskapet är brända.	Ställ robotgräsklipparen i basstationen och kontrollera om laddningskontakterna ligger emot varandra.Kontakta AL-KO:s servicecenter.
	Defekt säkring i transformatorn.	Byt säkring (se Kapitel 9.4 "Byta säkring i transformatorn (11)", sida 263).
	Batteriets livslängd har gått ut.	Kontakta AL-KO:s servicecenter.
	Laddningselektroniken är defekt.	Kontakta AL-KO:s servicecenter.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte kan åtgärda själv.

13.2 Felkoder och felsökning

Felkod Orsak Åtgärd
CN001:Lutningssensor	Lutningssensorn har löst ut:■ den maximala lutningen är överskriden■ Redskapet har burits■ Sluttningen för brant	Ställ robotgräsklipparen på en jämn yta och kvittera felet.
CN002:Lyftsensor	Lyftsensorn har löst ut:■ Höljet har böjts uppåt p.g.a. lyft eller hinder.	Ta bort hinder.
CN005:Stötdämp defl	Robotgräsklipparen har kört på ett hinder och kan inte komma loss (kollision nära basstationen).	■ Placera redskapet på ett stycke öppen och avgränsad gräsmatta.■ Korrigera dragningen av begränsningskabeln.
CN007: Ingen slingsignal	■ Slingsignal saknas■ Begränsningskabeln är defekt.■ Slingsignalen är för svag.	■ Kontrollera LED-lamporna på basstationen.■ Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i transformatorn.■ Kontrollera om det finns skador på begränsningskabeln. Reparera defekt kabel.
CN008: Svagslingsignal	■ Slingsignalen är för svag■ Begränsningskabeln är nedgrävd för djupt	■ Kontrollera LED-lamporna på basstationen.■ Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i transformatorn.■ Dra om begränsningskabeln på föreskrivet djup eller fäst den direkt på gräsmattan.
CN010: Dålig position	■ Redskapet befinner sig utanför den avgränsade gräsmattan.■ Begränsningskabeln har dragits i kors.	■ Placera redskapet på ett stycke öppen och avgränsad gräsmatta.■ Korrigera dragningen av begränsningskabeln i kurvor och vid hinder. Åtgärda kabeldragningen i kors.
CN011: Roboten har rymt	Redskapet befinner sig utanför den avgränsade gräsmattan.	Korrigera dragningen av begränsningskabeln i kurvor och vid hinder.
CN012: Kalibr: ingen slingaCN015: Kalibr: utanför	Fel under kalibreringen:■ Redskapet kan inte hitta begränsningskabeln.	■ Kontrollera LED-lamporna på basstationen.■ Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i transformatorn.■ Placera redskapet på föreskriven kalibreringsposition, rikta i rät vinkel. Redskapet måste kunna köra över begränsningskabeln.
CN017: Kalibr: svagsignal	Fel under kalibreringen:■ Slingsignalen är för svag■ Slingsignal saknas■ Begränsningskabeln är defekt.	■ Placera redskapet på föreskriven kalibreringsposition, rikta i rät vinkel.■ Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i transformatorn.■ Kontrollera om det finns skador på begränsningskabeln.
CN018: Kalibr: kollision	Fel under kalibreringen:■ Redskapet har kört på ett hinder.	Ta bort hinder.
Felkod Orsak Åtgård
CN038: Batteri Batteriet är urladdat:
		Slingan med begränsningskabel är för lång och det finns för många öar.
		Ingen kontakt via laddningskontakterna vid uppladdning
		Hinder i närheten av basstationen
		Robotgräsklipparen har kört fast.
		Redskapet hittar inte basstationen.
		Batteriet är förbrukat. Låt ett av tillverkarens servicecenter för byta ut batteriet.
		Laddningselektroniken är defekt.
CN099: Åtgård omöjlig	Automatisk felavhjälpning inte möjlig	Kvittera felmeddelandet manuellt.Om felet återkommer: Låt ett av tillverkarens servicecenter kontrollera redskapet.
CN104: Batteri överhettat	Batteriet är överhettat (över 60 °C). Ingen urladdning är möjlig.Nödavstängning sker genom övervakningselektroniken	Stäng av redskapet och låt batteriet svalna.Ställ inte redskapet i basstationen.
CN110: Klippmotor överhettad	Klippmotorn är överhettad (över 80 °C).	Stäng av redskapet och låt det svalna.Om felet återkommer: Låt ett av tillverkarens servicecenter kontrollera redskapet.
Felkod Orsak Åtgärd
CN119: Stötdämp defl HCN120: Stötdämp defl V	Redskapet har kört på ett hinder och kan inte komma loss.	Ta bort hinder.
CN128: Robot fastnat	Redskapet har kört på ett hinder och kan inte komma loss.	Ta bort hinder.
	Redskapet befinner sig utanför den avgränsade gräsmattan.	Placera redskapet på ett stycke öppen och avgränsad gräsmatta.Korrigera dragningen av begränsningskabeln.
CN129: WL blockerad	Vänster hjulmotor blockerad. Ta bort blockeringen.
CN130: WR blockerad	Höger hjulmotor blockerad. Ta bort blockeringen.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte kan åtgärda själv.

14 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ denna bruksanvisning beaktats
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
ej avsedd användning

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

15 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt

Robotgräsklippare

Serienummer

G1501502

Typ

Robolinho 3100

Tillverkare

AL-KO Kober GmbH

Hauptstraße 51

A-8742 Obdach

EU-direktiv

2006/42/EC

2014/30/EU

2011/65/EU

Bedömning av överensstämmelse

2000/14/EC bilaga V

Anmält organ

11.2 Uskladnenie základne
