Robolinho 3100 - Robotplæneklipper AL-KO - Gratis brugsanvisning og manual

Produkttype	Robotplæneklipper
Mærke	AL-KO
Model	Robolinho 3100
Maksimal plæneareal	1200 m²
Maksimal hældning	40 % (22°)
Justerbar klippehøjde	30 til 60 mm (i trin på 5 mm)
Batteri	Indbygget lithium-ion (kan ikke udskiftes af brugeren)
Strømforsyning	Netadapter 230 V, lavspændingskabel
Sikkerhedssensorer	Hældning, løft, stød, regn
Tyverisikret PIN-kode	Ja (PIN- og PUK-kode)
Klippeprogram	Ugentlig, startpunkter, kantklipping
Funktion til sekundært areal	Ja, manuel klipping
Regnsensor	Ja, med justerbar forsinkelse
Rengøring	Kabinet og klippebord med børste, må ikke oversprøjtes
Udskiftning af knive	Ja, klippeknive og bord
Sikring på transformator	2,5 A, tidsforsinket

Ofte stillede spørgsmål - Robolinho 3100 AL-KO

Sådan starter du plæneklipperen for første gang?

Efter montering af basestation og afgrænsningskabel skal du placere plæneklipperen i basestationen og tænde den. Udfør grundindstillinger: sprog, PIN-kode (forudindstillet 0000), dato og klokkeslæt. Juster klippehøjden, og start derefter en automatisk kalibreringskørsel ved at placere enheden på plænen mindst 1 m foran basestationen og trykke på START.

Sådan justerer du klippehøjden?

Åbn dækslet, fold håndtaget ud, og drej det med uret. Træk håndtaget opad for at øge højden (maks. 60 mm) eller nedad for at mindske den (min. 30 mm). Luk håndtaget og dækslet. Højden justeres i trin på 5 mm.

Hvad gør jeg, hvis plæneklipperen ikke finder basestationen?

Kontrollér, at basestationen har strøm (gul LED lyser), og at afgrænsningskablet er korrekt tilsluttet (grøn LED lyser). Rengør ladningskontakterne på stationen og kontaktfladerne på plæneklipperen. Hvis problemet fortsætter, skal du udføre en ny kalibrering via menuen "Ny kalibrering".

Sådan rengør du robotplæneklipperen?

Sluk for enheden. Brug en håndbørste, en børste eller en fugtig klud til at rengøre kabinettet. Børst undersiden, klippebordet og knivene. Undgå at oversprøjte enheden. Rengør også basestationen ved at fjerne græsrester.

Sådan udskifter du klippeknivene?

Sluk for enheden og vend den om. Skru fastgørelsesskruerne ud, fjern de slidte knive, rengør holderen, og indsæt originale AL-KO-udskiftningsknive. Skru dem godt fast. Brug beskyttelseshandsker.

Hvad betyder fejlkode CN001?

Fejlkode CN001 angiver en udløsning af hældningssensoren. Enheden har registreret en for stejl hældning eller er blevet løftet. Placer plæneklipperen på en plan overflade og kvitter fejlen.

Sådan indstiller du det ugentlige klippeprogram?

Gå til hovedmenu > Programmer > Ugentligt program. Aktivér de ønskede dage og indstil klippetider (f.eks. 07:00-10:00). Du kan vælge klippetype (normal eller kant) og startpunkter. Bekræft med "Gem".

Batteriet aflades hurtigt, hvad gør jeg?

Kontrollér, at klippehøjden ikke er for lav, og at græsset ikke er for højt eller vådt. Rengør ladningskontakterne. Hvis batteriet er gammelt, kan det have nået sin levetid; få det udskiftet af AL-KO-servicen.

Kan jeg bruge plæneklipperen i regnvejr?

Plæneklipperen er udstyret med en regnsensor. Hvis den er aktiveret, vender den automatisk tilbage til basestationen ved regn. Det anbefales ikke at klippe i regnvejr for at undgå vådt græs og snavs. Der kan indstilles en forsinkelse, så den genoptager efter tørring.

Sådan opbevarer du plæneklipperen om vinteren?

Oplad batteriet helt, rengør enheden grundigt, og opbevar den stående et tørt, aflåseligt og frostfrit sted. Basestationen kan skilles ad og opbevares tørt. Smør ladningskontakterne og beskyt enderne af afgrænsningskablet.

BRUGSANVISNING Robolinho 3100 AL-KO

4.5 Begrenzingskabel installeren 69

4.5.2 Begrenzingskabel leggen (01).... 70

4.5.3 Obstakels afzetten.... 70

4.5.4 Doorgangen afzetten (01/i).... 71

4.5.5 Hellingen afzetten....71

4.5 Begrenzingskabel installeren

OPMERKING

4.5.2 Begrenzingskabel leggen (01)

11.3 Begrenzingskabel overwinteren

1 Om denne brugsanvisning.... 223

2.2 Robotplæneklipper 224

2.3 Symboler på apparatet 224

2.4 Betjeningsfelt 225

2.5 Display.... 225

2.6 Menustruktur 226

2.7 Basisstation 227

2.8 Indbygget batteri.... 227

2.9 Funktionsbeskrivelse 227

3 Sikkerhed 228

3.1 Tilsigtet brug.... 228

3.2 Forkert anvendelse 228

3.3 Sikkerheds- og beskyttelsesanordninger 228

3.3.1 Indtastning af PIN- og PUK-kode 228

3.3.2 Sensorer 228

3.4 Sikkerhedsanvisninger 228

3.4.1 Bruger 228

3.4.2 Sikkerhed for personer og dyr 229

3.4.3 Maskinsikkerhed 229

3.4.4 Elektrisk sikkerhed 229

4 Montering....229

4.1 Udpakning af robotten 229

4.2 Planlæg klippearealer (01) 229

4.3 Klargøring af klippearealer 230

4.4 Opbygning af basisstationen (03).... 230

4.5 Installation af afgrænsningskabel 230

4.5.1 Tilslutning af afgrænsningskablet på basisstationen (04) 230

4.5.2 Udlægning af afgrænsningskabel (01) 230

4.5.3 Udeluk forhindringer 231

4.5.4 Afgræns korridorer (01/i) 231

4.5.5 Afgræns hældninger 231

4.5.6 Sørg for ekstra kabler (08) 231

4.5.7 Typiske fejl under kabeludlæggelsen (02).... 231

4.6 Tilslutning af basisstation til strøm (05) 232

4.7 Kontrol af basisstationens forbindelser (05) 232

5 Ibrugtagning.... 232

5.1 Opladning af batteri (09).... 232

5.2 Udførelse af grundlæggende indstillinger.... 232
5.3 Indstilling af klippehøjde 233
5.4 Udførelse af en automatisk kalibreringskørsel 233

6 Betjening 233

6.1 Start apparatet manuelt 233
6.2 Afbryd klipningen 234
6.3 Klipning af sideflade (01/NF) 234

7 Indstillinger.... 234

7.1 Hent indstilling – generelt 234
7.2 Aktiver/deaktiver knaptoner 234
7.3 Indstilling af regnsensor 234
7.4 Indstilling af klippeprogram.... 234

7.4.1 Indstilling af klippeprogram – generelt.... 234
7.4.2 Indstilling af startpunkter 235
7.4.3 Indstilling af klippetider 235

7.5 Kantklipning ved manuel start 235
7.6 Indstilling af klipning i sideflader 236
7.7 Indstil display-kontrast 236
7.8 Indstillingsbeskyttelse 236
7.9 Omkalibrering 236
7.10 Nulstil til fabriksindstillinger 236

8 Vis informationer.... 236

9.1 Rengøring.... 237
9.2 Regelmæssig kontrol.... 237
9.3 Udskiftning af klippeknivene 237
9.4 Skift sikring på transformer (11) 238

10 Transport 238

11 Opbevaring 238

11.1 Opbevaring af robotplæneklipper 238
11.2 Opbevaring af basisstation.... 238
11.3 Opbevaring af afgrænsningskablet om vinteren.... 238

12 Bortskaffelse 239

13 Hjælp ved forstyrrelser 240

13.1 Afhjælpning af apparat- og håndteringsfejl.... 240
13.2 Fejlkoder og -afhjælpning 241

14 Garanti 245

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere apparatet bedre.

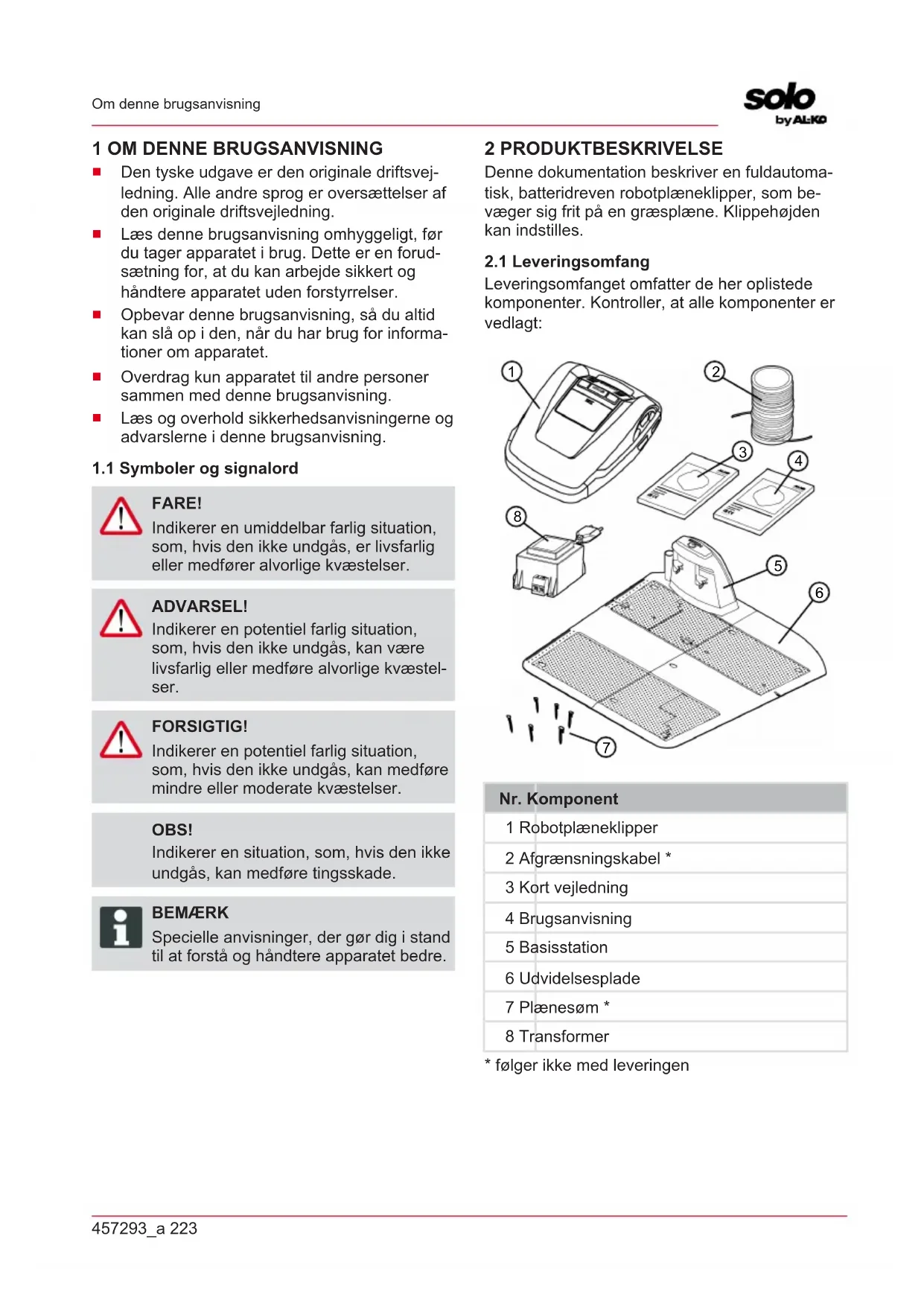

2 PRODUKTBESKRIVELSE

Denne dokumentation beskriver en fuldautomatisk, batteridreven robotplæneklipper, som bevæger sig frit på en græsplæne. Klippehøjden kan indstilles.

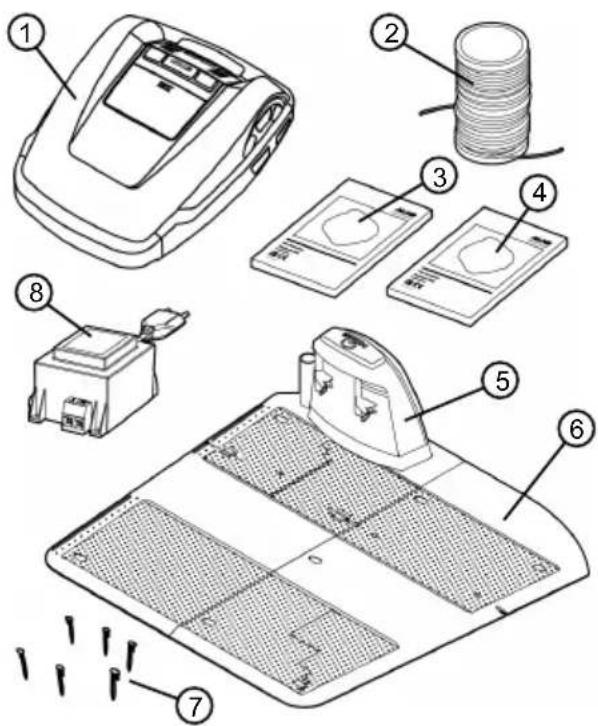

2.1 Leveringsomfang

Leveringsomfanget omfatter de her oplistede komponenter. Kontroller, at alle komponenter er vedlagt:

1 Robotplæneklipper

2 Afgrænsningskabel *

3 Kort vejledning

4 Brugsanvisning

5 Basisstation

6 Udvidelsesplade

7 Plænesøm *

8 Transformer

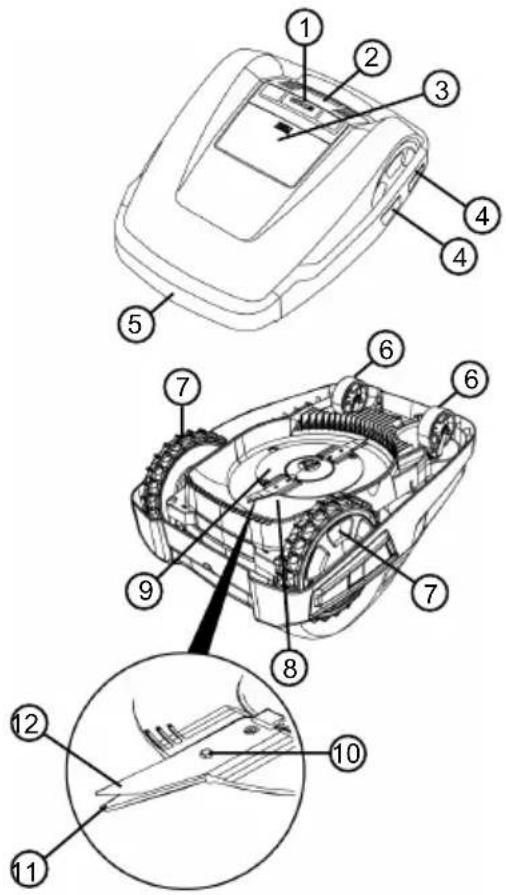

2.2 Robotplæneklipper

1 STOP-tast (stopper apparatet med det samme samt klippeknivene inden for 2 sekunder)

2 Betjeningsfelt med display

3 Højdeindstilling (indvendig)

4 Kontaktflader

5 Bumper

6 Forreste hjul (kan styres)

7 Drivhjul

8 Klippeskjold

9 Knivtallerken

10 Fastspændingsbolt

11 Ryddekniv

12 Kniv

2.3 Symboler på apparatet

Symbol Betydning

	Hold uvedkommende væk fra fareområdet!
	Vær særligt forsigtig under håndte-ringen!
	Hold hænder og fødder væk fraklippeværket!
	Hold sikkerhedsafstand!
	Læs brugsanvisningen før brug!
	Indtast PIN for at starte apparatet!
	Kør ikke med på apparatet!

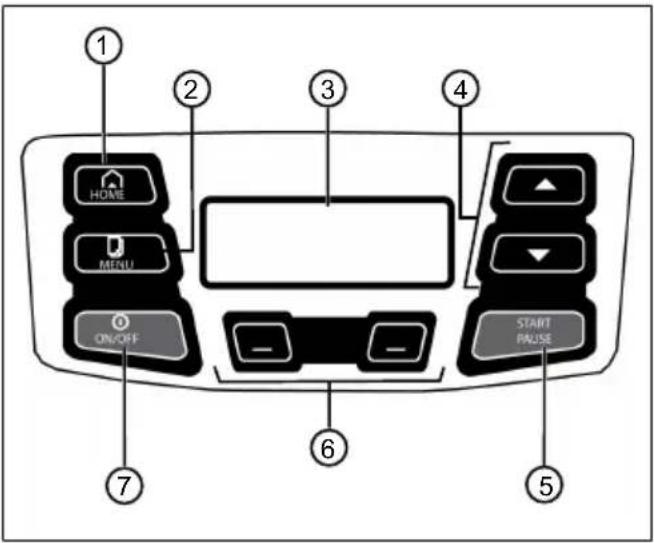

2.4 Betjeningsfelt

Nr. Komponent

1	HOME: Afbryd klipningen. Apparatet kører tilbage til basisstationen. Næste dag starter det igen automatisk på det indstillede tidspunkt.
2	MENU: Åbn hovedmenuen.
3	Displayet viser apparatets aktuelle driftstilstand, navnet på den valgte menu, menupunkterne samt funktioner, der kan vælges.
4	▲▼: Vælg menupunkter, forhøj og reducer talværdier, vælg mellem indstillinger.
5	START PAUSE: Start og afbryd klipningen manuelt eller genstart klipningen med det samme, når der er blevet trykket på home-tasten (HOME)
6	—□: Funktionstaster. Åbn funktionen, som netop vises over tasten i displayet.
7	ON/OFF: Tænd og sluk for apparatet.

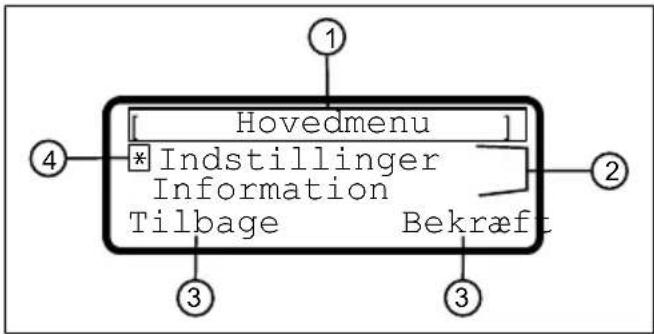

2.5 Display

Nr. Indikering

1 Navnet på den valgte menu (her: "Hovedmenu")
2 Menupunkter i menuen. Der vises altid kun to menupunkter (her: "Indstil-linger" og "Information"). Yderligere menupunkter kan blive vist med piltasterne (♠▼)
3 Funktioner for det udvalgte menupunkt (her: "Indstillinger") kan åbnes med funktionstasterne (-) under menuen.

■ : Tryk på venstre funktionstast. ■ : Tryk på højre funktionstast

4 Asterix til marking af vist menupunkt (her: "Indstillinger")

2.6 Menustruktur

Hovedmenu	Program-mer	Ugeprogram se kapitel 7.4 "Indstilling af klippeprogram", side 234
		Startposition se kapitel 7.4.2 "Indstilling af startpunkter", side 235
		Programinfo se kapitel 8 "Vis informationer", side 236
	Indstil-linger	Tid se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 232
		Dato se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 232
		Sprog se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 232
		PIN-kode se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 232
		Tastelyde se kapitel 7.2 "Aktiver/deaktiver knaptoner", side 234
		Regnsensor se kapitel 7.3 "Indstilling af regnsensor", side 234
		Pause efter regn se kapitel 7.3 "Indstilling af regnsensor", side 234
		Kantklipning se kapitel 7.5 "Kantklipning ved manuel start", side 235
		Sek. omraade Aktiv/Deaktiveret se kapitel 7.6 "Indstilling af klipning i sideflader", side 236
		Displaykontrast se kapitel 7.7 "Indstil display-kontrast", side 236
		Sikkerhedsindstillin se kapitel 7.8 "Indstillingsbeskyttelse", side 236
		Ny kalibrering se kapitel 7.9 "Omkalibrering", side 236
		Fabriksindstilling se kapitel 7.10 "Nulstil til fabriksindstillinger", side 236
	Information	Kniv service se kapitel 8 "Vis informationer", side 236
		Hardware se kapitel 8 "Vis informationer", side 236
		Software se kapitel 8 "Vis informationer", side 236
		Programinfo se kapitel 8 "Vis informationer", side 236
		Fejl se kapitel 8 "Vis informationer", side 236

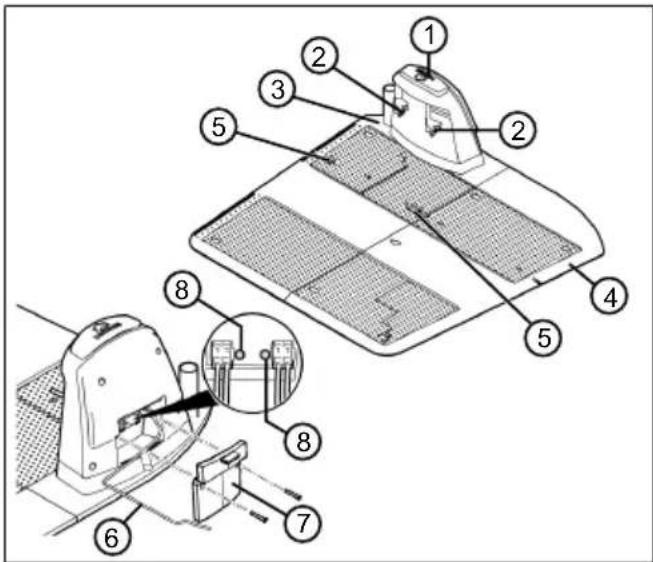

2.7 Basisstation

1 HOME-tast

2 Ladekontakter

3 Grundplade

4 Udvidelsesplade

5 Fjederkraftklemmer til afgrænsningskablet

6 Lavspændingskabel

7 Dæksel

8 Dioder til statusvisning

2.8 Indbygget batteri

Batteriet er fast indbygget i apparatet og må ikke udskiftes af brugeren.

BEMAERK

Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.

Batteriet kan kun oplades, när apparatet er tilsluttet.

Det integrerede genopladelige batteri er delvist ladet op ved leveringen. I normaldrift oplades batteriet med jævne mellemrum. Apparatet kører tilbage til basisstationen.
Den integrerede overvågningselektronik af-bryder automatisk opladningen, når der nås en ladestatus på 100 %.

■ Opladningen fungerer kun, hvis basisstationens ladekontakter har ordentlig kontakt med apparatets kontaktflader.
Ved temperaturer på over 45 °C forhindrer den indbyggede beskyttelseskreds, at batteriet lades op. Derved forebygges det, at batteriet tager skade.
Hvis batteriets driftstid mindskes væsentligt på trods af, at det er blevet ladet helt op, skal en AL-KO-specialforhandler/-tekniker/-servi- cepartner udskifte batteriet med et nyt originalbatteri.
Hvis batteriet er blevet for gammelt eller ikke er blevet brugt i for lang tid, så det er afladet under den minimumsværdi, som producenten har fastlagt, kan det ikke længere lades op. Lad en AL-KO-specialforhandler/-tekniker/servicepartner kontrollere og udskifte batteriet og overvågningselektronikken.
Batteriets status vises på displayet. Kontroller batteristatus efter ca. 3 måneders opbevaring. Tænd hertil for apparatet, og aflæs batteriets status. Er batteriet kun ladet ca. 30 % op, skal apparatet placeres i basisstationen og tilsluttes, så batteriet lades op.
Er der sivet elektrolyt ud af apparatet: Få apparatet repareret af et AL-KO serviceværksted!
Er batteriet blevet afmonteret fra apparatet: Er øjne eller hænder kommet i berøring med udsivet elektrolyt, skal de skylles grundigt med vand med det samme. Opsøg læge omgående!

2.9 Funktionsbeskrivelse

Bevægelse på græsplænen

Robotplæneklipperen bevæger sig frit i et område, der afgrænses med afgrænsningskabler. Apparatet orienterer sig med sensorer, som erkender afgrænsningskablets magnetiske felt.

Støder apparatet på en forhindring, bliver det stående og kører videre i en anden retning. Erkender apparatet fugt, vender det automatisk tilbage til basisstationen. Erkender apparatet en situation, hvor det ikke kan drives, slås det fra.

Klipning og opladning

Klipningen afbrydes med jævne mellemrum af opladningsfaser. Har batteriets opladning nået en bestemt værdi under klipningen (visning: 0 %), vender apparatet tilbage til basisstationen langs afgrænsningskablet.

Der er forindstillede klippeprogrammer til klipningen, der også omfatter også areal- og kantklippefunktioner. Disse klippeprogrammer kan ændres.

3 SIKKERHED

3.1 Tilsigtet brug

Dette apparat er udelukkende beregnet privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.

Apparatets må kun bruges til:

maks. flade: 1200 m²
■ maks. stigning/hældning: 40 % (22°)
■ maks. skråning i siden: 40 % (22°)
- temperatur:
■ opladning: 0 – 45 °C
■ klipning: 0 – 55 °C

3.2 Forkert anvendelse

Robotten er ikke velegnet til brug i offentlige anlæg, parker, sportsarealer samt inden for skovog landbrug.

3.3 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Fare for kvæstelse

Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyt-telsesanordninger repareret.
Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.

3.3.1 Indtastning af PIN- og PUK-kode

Apparatet kan kun startes med en indtastning af en PIN-kode (Personal Identification Number). Derved hindres uvedkommende brug. PIN-koden kan ændres.

Indtastes PIN-koden forkert 3 gange, skal der indtastes en PUK-kode (Personal Unblocking Key). Indtastes denne også forkert, må næste indtastning først ske efter 24 timer.

Indtastning af PIN- og PUK-kode bruges som tyverisikring:

- Opbevar PIN- og PUK-koden utilgængeligt for uvedkommende.

3.3.2 Sensorer

Apparatet er udstyret med flere sikkerhedssensorer. Det starter ikke automatisk op igen, hvis det er blevet koblet fra af en sikkerhedssensor. En fejlmelding ses på displayet og skal kvitteres. Afhjælp årsagen til sensorens udløsning.

Løftesensor

Løftes apparatet i huset under brugen, stopper kørslen og knivene.

Stødsensorer til identifikation af forhindringer

Apparatet er udstyret med sensorer, der sørger for, at kørselsretningen ændres, hvis der kommer en forhindring i vejen. Hvis robotten støder på en forhindring, trykkes husets øverste del en smule ind, og stødsensoren udløses.

Sidehældningssensor kørselsretning/side

Registreres en stigning eller en hældning eller en skråning i siden på 22° (40 %) i kørselsretningen, vender apparatet om eller ændrer sin kørselsretning.

Regnsensor

Apparatet er udstyret med en regnsensor, der af-bryder klipningen, hvis det begynder at regne, og sørger for, at apparatet kører tilbage til basisstationen.

BEMÆRK

Apparatet kan drives uden problemer i umiddelbar nærhed af andre robotplæne-klippere.

Signalet, der kommer fra afgrænsningskablet, overholder standarden fra EGMF (the European Garden Machinery Federation) mhp. elektromagnetiske emissioner.

3.4 Sikkerhedsanvisninger

3.4.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge apparatet. Overhold eventuelle nationale sikkerhedsbestemmelser vedrørende brugerens minimumsalder.
■ Apparatet må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

3.4.2 Sikkerhed for personer og dyr

Der skal placeres advarselsskilte ved offentligt tilgængelige områder omkring klippeområdet med det følgende indhold:

OBS!

Automatisk plæneklipper!

Kom ikke for tæt på apparatet!

Hold børn under opsyn!

• Kontroller under driften, at børn ikke opholder sig i nærheden af apparatet eller på apparatet og ikke leger med apparatet.
  Det er forbudt at sidde på apparatet samt at gribe ind i knivene!
• Hold krop og tøj på væk fra klippeaggregatet.

3.4.3 Maskinsikkerhed

• Kontroller før arbejdet, at der ikke er ting i apparatets arbejdsområde (f.eks. grene, glas-, metal- samt tøjstykker, sten, haveredskaber eller legetøj). Disse kan ødelægge apparatets knive eller selv blive ødelagt af apparatet.
  Brug kun apparatet under følgende betingelser:

■ Apparatet er ikke beskidt.

■ Apparatet har ikke skader eller slid.

Alle betjeningselementer fungerer.

Basisstation og transformer samt de elektriske tilledninger er ubeskadigede og fungerer.

• Udskift altid defekte dele med originale reservedele fra fabrikanten.
  Få apparatet repareret, hvis det blevet beskadiget.
  Brugeren af apparatet er ansvarlig for eventuelle ulykker på andre personer og deres ejendom.

3.4.4 Elektrisk sikkerhed

• Driv aldrig apparatet, hvis en plænevander er i gang i klippearealet.
  ■ Sprøjt ikke vand på apparatet.
• Åbn ikke apparatet.

4 MONTERING

4.1 Udpakning af robotten

1. Åbn forsigtigt emballagen.
2. Tag forsigtigt alle komponenter ud af emballagen og kontroller for transportskader.
   Bemærk: Ved transportskader skal du iht. garantibestemmelserne straks informere din AL-KO-forhandler/-tekniker/-servicepartner.
3. Kontroller leveringsomfang, se kapitel 2.1 "Leveringsomfang", side 223.

Skal apparatet sendes videre, skal den originale emballage og følgepapirerne opbevares. Disse skal også bruges ved en returnering.

4.2 Planlæg klippearealer (01)

Basisstationens placering (01/1)

■ så kort vej som muligt til det største klippea-real
■ i skygge, plan og beskyttet mod kraftigt vejrlig
■ mulighed for strømtilslutning
■ Afstande skal kunne overholdes:
■ frit tilgængelig til robotplæneklipperen
■ venstre og højre for basisstation mindst 1 m fri
afstand bagud mindst 35 cm fra afgrænsningskablet til væggen

Udlæggelse af afgrænsningskabel (01)

Afgrænsningskablet skal udlægges med uret i en uafbrudt sløjfe.

Korridorer mellem klippearealerne (01/i)

En korridor er et snævert sted på græsplænen og kan forbinde to klippearealer.

Hovedflade og sideflade(r) (01)

Hovedflade (01/HF): Dette er det sted på græsplænen, hvor basisstationen står og som kan klippes helt og automatisk af apparatet.
■ Sideflade (01/NF): Dette er en græsplæne, som apparatet ikke kan nå fra hovedfladen. Sideflader kan bearbejdes manuelt.

Hoved- samt sideflade er dog omgivet af det samme uafbrudte afgrænsningskabel.

Startpunkternes placering (01/X0 - 01/X3)

Apparatet kører på det fastlagte tidspunkt langs med afgrænsningskablet til det fastlagte startpunkt og begynder klipningen herfra. Hvilke områder på arealet, der skal klippes flere gange, kan fastlægges med startpunkter.

4.3 Klargøring af klippearealer

1. Kontrollér, om græsplænen er større end apparatets kapacitet. Er græsplænen for stor, opstår der en ujævnt klippet plæne. Reducer evt. den flade, der skal klippes.
2. Før montering af basisstation og afgrænsningskabel samt før apparatets ibrugtagning: Klip græsplænen ned til en lav klippehøjde med en plæneklipper.
3. Fjern forhindringer på græsplænen eller afgræns disse med afgrænsningskablet (se kapitel 4.5.3 "Udeluk forhindringer", side 231):

Flade forhindringer, som apparatet kan køre over og som kan ødelægge knivene (f.eks. flade sten, overgange fra græsplæne til terrasse eller veje, plader eller kantsten etc.)
Huller og ujævnheder i græsplænen (f.eks. muldvarpeskud, lignende huller, grankogler, nedfaldsfrugt etc.)
■ Stejle stigninger eller hældninger på mere end 40 % (22°)
Vand (f.eks. damme, bække, swimming-pools etc.) og disse afgrænsning til græs-plænen
■ Buske og hække, som vokser bredt

BEMÆRK

Undtagelser er kun nødvendige, hvis de ikke kan erkendes af robotplæneklipperens stødsensorer. Undgå for mange eller unødvendige undtagelser.

4.4 Opbygning af basisstationen (03)

1. Skru grundpladen (03/1) fast på basisstationen (03/2).
2. Placer udvidelsespladen (03/3) på grundpladen (03/1).
3. Placer basisstationen (01/1) retvinklet mod afgrænsningskablets planlagte placering, og juster i jordhøjde. Kontrollér, at basisstationen står vandret vha. vaterpas, og tilpas evt. basisstationens placering.
4. Fastgør grundpladen (03/1) og udvidelsespladen (03/3) med plænesøm (03/4).

4.5 Installation af afgrænsningskabel

BEMAERK

Er det medfølgende afgrænsningskabel for kort, kan du bestille en forlængerledning hos AL-KO forhandleren, teknikeren eller servicepartneren.

4.5.1 Tilslutning af afgrænsningskablet på basisstationen (04)

1. Træk enden af afgrænsningskablet (04/1) ud af emballagen.
2. Afisolér kabelenden ca. 10 mm.
3. Stik den afisolerede kabelende (04/3) ind i fjederkraftklemmen (04/4) på basisstationens (04/2) tilslutning (04/6).
4. Tryk fjederkraftklemmen (04/4) med kabelenden ind i basisstationens grundplade.
5. Stik afdækningshætten (04/5) på fjederkraftklemmen (04/6).

4.5.2 Udlægning af afgrænsningskabel (01)

Afgrænsningskablet kan både udlægges oven på plænen og 10 cm under græsbunden. Lad forhandleren udlægge kablet, hvis det skal anbringes under græsbunden.

Begge varianter kan også kombineres med hin- anden.

OBS!

Fare for beskadigelse af afgrænsning- skablet

Beskadiges eller klippes afgrænsningskablet oder, overføres styresignalerne ikke længere til apparatet. I dette tilfælde skal afgrænsningskablet repareres eller udskiftes. Afgrænsningskablet kan købes hos AL-KO.

Udlæg altid afgrænsningskablet direkte på jorden. Fastgør det evt. med plænesøm.
Beskyt afgrænsningskablet under udlæggelsen samt mod skader under driften.
Grav og vertikalskær ikke plænen i nærheden af afgrænsningskablet.

1. Før afgrænsningskablet mindst 1 m lige væk fra basisstationen (01/a).

2. Fastgør afgrænsningskablet jævnligt med plænesøm, eller grav det ned (i maks. 10 cm dybde).

3. Udlæg afgrænsningskablet omkring forhindringer: se kapitel 4.5.3 "Udeluk forhindringer", side 231.

4. Opret korridorer mellem forskellige klippearealer: se kapitel 4.5.4 "Afgræns korridorer (01/ i)", side 231.
5. Afgræns for store stigninger eller hældninger: se kapitel 4.5.5 "Afgræns hældninger", side 231.
6. Sørg for ekstra kabler: se kapitel 4.5.6 "Sørg for ekstra kabler (08)", side 231.
7. Før afgrænsningskablet lige hen til basisstationen fra en afstand på mindst 1 m (01/k).
8. Tilslut afgrænsningskablet til basisstationens tilslutning (04/7) efter udlæggelsen: se kapitel 4.5.1 "Tilslutning af afgrænsningskablet på basisstationen (04)", side 230.

4.5.3 Udeluk forhindringer

Afgrænsningskablet skal udlægges alt efter arbejdsområdets omgivelse i forskellige afstande til forhindringer. Brug linealen på emballagen, som kan tages af, for at fastlægge den korrekte afstand.

BEMÆRK

Undtagelser er kun nødvendige, hvis de ikke kan erkendes af robotplæneklipperens stødsensorer. Undgå for mange eller unødvendige undtagelser.

Afstand til mure, hegne, bed: mindst 15 cm (01)

Apparatet kører langs afgrænsningskablet med en forskydning udefter på 15 cm. Derfor skal afgrænsningskablet have en afstand på mindst 15 cm mure, hegne, bed osv.

Afstand til terrassekanter og stenbelagte veje (06)

Er terrasse- eller vejkanten højere end græsplænen, skal der overholdes en afstand på mindst 15 cm. Er terrasse- eller vejkanten på højde med græsplænen, kan kablet udlægges langs med kanten.

Forhindringers afstand til afgrænsningskablet (01)

Er afgrænsningskablerne lagt helt sammen væk fra eller hen mod forhindringen, dvs. afstanden er 0 cm, kører apparatet hen over afgrænsningskablet. Afgrænsningskablerne må ikke krydse hinanden (01/g).

Udlæggelse af afgrænsningskabel ved hjørner (07)

Hjørner indefter (07/a): Udlæg afgrænsningskablet diagonalt, så apparatet ikke kører fast i hjørnet.
Hjørner udefter med forhindringer (07/b): Udlæg afgrænsningskablet i en spids, så apparatet ikke kører ind i hjørnet.
Hjørner udefter uden forhindringer: Udlæg afgrænsningskabel i en 90°-vinkel.

4.5.4 Afgræns korridorer (01/i)

Der skal overholdes følgende afstande i en korridor:

■ Samlet bredde: mindst 60 cm
■ Afgrænsningskablets afstand til kanten: 15 cm
■ Afstand mellem afgrænsningskablerne: mindst 30 cm

4.5.5 Afgræns hældninger

Hældninger på mere end 40 % skal afgrænses med et afgrænsningskabel (40 % = 40 cm hældning for hver 1 m vandret).

4.5.6 Sørg for ekstra kabler (08)

For også at kunne flytte basisstationen efter at klippeområdet er klargjort eller for at udvide klippearealet, skal der med regelmæssige afstande sørges for ekstra kabler i afgrænsningskablet.

Hvor meget ekstra kabel, der skal til, bestemmer du selv.

BEMÆRK

Der må ikke udlægges åbne sløjfer med ekstra kabler.

1. Før afgrænsningskablet rundt om det aktuelle plænesøm (08/1) og tilbage til foregående plænesøm (08/3).
2. Før derefter afgrænsningskablet tilbage til det aktuelle plænesøm (08/1). Der opstår en sløjfe. Kablerne skal ligge tæt op ad hinanden.
3. Sløjfen fastgøres på jorden evt. i midten med et ekstra plænesøm (08/2).

4.5.7 Typiske fejl under kabeludlæggelsen (02)

Afgrænsningskablet føres ikke mindst 1 m li- ge væk fra basisstationen (02/a).
■ De ekstra afgrænsningskabler udlægges ikke i en jævn lang sløjfe (02/b).
Afgrænsningskablet udlægges ikke korrekt omkring hjørner (02/c).

Afgrænsningskablet krydses eller udlægges ikke med uret (02/d).
- Afgrænsningskablet udlægges for upræcist, så græsplænens kanter ikke kan slås (02/e).
■ Startpunkterne placeres for langt væk fra basisstationen (02/f).
Afgrænsningskabler udlægges ikke direkte ved siden af hinanden, når de føres frem og tilbage fra en forhindring på græsplænen (02/g).
- Afgrænsningskablet lægges ud over græsplænens kant (02/h).
Minimumsafstanden til korridorer på 30 cm underskrides, når afgrænsningskablet udlægges (02/i).
Afgrænsningskablet udlægges for tæt på forhindringer, der ikke kan køres over, dvs. med en afstand på mindre end 15 cm (02/j).

4.6 Tilslutning af basisstation til strøm (05)

1. Stil transformeren (05/1) ved et tørt sted, der er beskyttet mod regn og stænkvand.
2. Rul basisstationens (05/4) lavspændingskabel (05/3) ud, og udlæg det til transformeren beskyttet mod skader.
3. Slut lavspændingskablet til transformeren:

Skru kronemuffens (05/2) skruer så meget ud, at lavspændingskablets tråde kan føres hver især ind i en separat åbning.

Stik trådene i. Bemærk: Polaritet skal ikke iagttages.

■ Skru kronemuffens skruer i, indtil trådene er klemt helt fast.

1. Stik transformerens strømkabel (05/5) ind i stikdåsen.

BEMAERK

Transformeren bør tilsluttes strømmen via en HFI-afbryder med en nominel fejlstrøm på < 30 mA.

4.7 Kontrol af basisstationens forbindelser (05)

1. Kontrollér, om begge dioder (05/8, 05/9) lyser. Hvis ikke:

Træk stikket ud.
- Kontrollér strømforsyningens og afgrænsningskablets stikforbindelser for korrekt sæde eller skader.

1. Løsn evt. skruerne (05/7) på basisstationens dæksel (05/6), og tag dækslet af.

Diodernes tilstandsmeldinger

Lysdio-der	Driftstilstande
Gul (05/8)	■ Lyser, når strømforsyningen er i orden.■ Blinker, når apparatet står i basisstationen og oplades.
Grøn (05/9)	■ Lyser, når afgrænsningskablet er udlagt korrekt, og sløjfen er i orden.■ Blinker, når afgrænsningskablets sløjfe ikke er i orden.

5 IBRUGTAGNING

Dette kapitel beskriver handlinger og indstillinger, som skal udføres, for at tage robotplæneklipperen i brug første gang efter monteringen. For alle videre indstillinger se kapitel 7 "Indstillinger", side 234.

5.1 Opladning af batteri (09)

Det integrerede genopladelige batteri er delvist ladet op ved leveringen. I normaldrift oplades batteriet i apparatet automatisk med jævne mellemrum.

BEMÆRK

Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.

Batteriet kan kun oplades, när apparatet er tilsluttet.

1. Stil apparatet (09/1) i basisstationen (09/3) således, at apparatets kontaktflader berører basisstationens ladekontakter.
2. Tænd apparatet.
3. På apparatets display ses: "Batteriet oplades". Hvis ikke: se kapitel 13 "Hjælp ved forstyrrelser", side 240.

5.2 Udførelse af grundlæggende indstillinger

1. Klap betjeningsfeltets skærm op.
2. Tænd apparatet. Firmware, kodenummer og type vises.
3. I menuen for sprogvalg vælges:

"Dansk"

1. I menuen "Login" > "Angiv PIN-kode" indtastes den forindstillede PIN 0000. Vælg her cifrene med ♠ og bekræft hver gang med .NæPIN-koden er blevet indta- stet, kobles adgangen fri.

2. I menuen "Endre PIN-kode":

- Du kan angive en egen ny firecifret PIN-kode under "Angiv ny PIN-kode". Vælg her et cifret efter hinanden med ▲▼, og bekræft hver gang med □— - Indtast den nye PIN-kode under "Gentag ny PIN-kode". Er begge indtastninger ens, ses: "PIN-kode ændret".

1. Indstil den aktuelle dato i menuen "Angiv dato" (format: DD.MM.20ÅÅ). Vælg her et cifret efter hinanden med ♠ og bekræft hver gang med □

2. Indstil det aktuelle klokkeslæt i menuen "An-giv tid" > "24h-Format" (for-mat: HH:MM). Vælg her et cifret efter hinanden med ▲ og bekræft hver gang med

Den grundlæggende indstilling er afsluttet. Sta- tussen "Ikke kalibreret Tryk på Start- tasten" ses.

5.3 Indstilling af klippehøjde

Klippehøjden kan indstilles manuelt i trin à 5 mm mellem 30 – 60 mm.

1. Åbn skærmen (12/1).
2. Klap grebet (12/2) op, og drej det med uret, indtil det vender med den brede side mod den åbne lås (12/4).
3. Indstilling af klippehøjde:

■ Tryk grebet opefter i trin. Klippehøjden (dvs. plænens højde) forøges.
■ Tryk grebet nedefter i trin. Klippehøjden (dvs. plænens højde) reduceres.

1. Drej grebet mod uret, indtil det vender med den brede side mod den lukkede lås (12/3).
2. Klap grebet ned.
3. Luk skærmen.

5.4 Udførelse af en automatisk kalibreringskørsel

Stil apparatet i udgangspositionen (10)

1. Stil apparatet i udgangspositionen inden for klippearealet:

■ mindst 1 m til venstre og 1 m før basisstationen
■ med forsiden rettet mod afgrænsningskablet

Start kalibreringskørslen

1. Kontrollér, at der ikke er forhindringer i apparatets umiddelbare bevægelsesområde. Apparatet skal kunne køre over afgrænsningskablet med begge forhjul. Fjern evt. forhindringer.

2. Start apparatet. På displayet ses:

■ "! Advarsel ! Motor starter"
■ "Kalibrering", "Fase [1]"

Under kalibreringskørslen

Apparatet kører først to gange hen over afgrænsningskablet for at registrere signalstyrken i afgrænsningskablet og derefter hen til basisstationen og bliver stående her. Batteriet oplades.

BEMAERK

Apparatet skal blive stående i basisstationen. Rammer apparatet ikke kontakterne, när det kører ind i basisstationen, kører det videre langs med afgrænsningskablet. Kører apparatet gennem basisstationen, er kalibreringen ikke korrekt udført. Basisstationen skal rettes bedre til, og kalibreringen skal gentages.

Efter kalibreringskørslen

Den forindstillede aktuelle klippetid vises.

For alle videre indstillinger se kapitel 7 "Indstillinger", side 234.

6 BETJENING

6.1 Start apparatet manuelt

1. Tænd apparatet.
   Til kantklipningen uden for planlagt tid: se kapitel 7.5 "Kantklipning ved manuel start", side 235.
2. Start apparatus manuelt.

■ HOME Tryk på tasten på basisstationen (09/4) eller på apparatet.
Apparatet kører automatisk tilbage til basisstationen. Apparatet sletter derefter klippeplanen for den aktuelle tag og starter næste dag til den indstillede tid.
■ START PAUSE Tryk på tasten på apparatet. Klipningen afbrydes en halv time.
■ ON/OFF Tryk på tasten på apparatet. Apparatet slås fra.

BEMAERK

1. Løft apparatet, og placer det manuelt i sidefladen.
2. Tænd apparatet.
3. Åbn novedmenuen.
4. *indstillinger"
5. *Krippe omraade"
6. Vælg klippetiden med
7. Start apparatet manuelt.

Alt efter indstilling: Apparatet klipper på den indstillede tid og slås derefter fra, eller klipper, indtil batteriet er tomt.

Placer derefter apparatet manuelt i basisstationen, när sidefladen er klippet færdigt.

7 INDSTILLINGER

7.1 Hent indstilling – generelt

1. ÅBt Hovedmenuen.
   Bemærk: En asterix * før et menupunkt angiver, at det netop er aktivt.
2. * "instillinger"
3. Vælg det ønskede menupunkt.
4. Udfør indstillinger.
   Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.
5. Vende tilbage til hovedmenuen.

BEMÆRK

Yderligere menupunkter: se kapitel 5.2 "Udførelse af grundlæggende indstil- linger", side 232.

7.3 Indstilling af regnsensor

BEMAERK

Klipning på tørt græs reduceres snavsaf-lejringer.

Med en aktivering af regnsensoren samt indstilling af en forsinkelsestid kan det hindres, at apparatet klipper i vådt græs.

Når regnsensoren er aktiveret, kører apparatet tilbage til basisstationen ved regn. Her bliver det stående, indtil regnsensoren er tør. Derefter venter det nogen tid endnu, som indstilles som forsinkelse, før klipningen fortsættes.

1. *"regnsensor"

1. Indstilling af en forsinkelsestid for regnsensoren:

■ ▲▼ * "Pause efter regn"
■ "xx timer xx minutte"

Vælg den ønskede værdi for time/minut efter hinanden med ▲ og bekræft hver gang med □ —

7.4 Indstilling af klippeprogram

7.4.1 Indstilling af klippeprogram – generelt

1. ÅMENHovedmenuen.

2. * "Programmer"

1. Veelg menupunkt.

1. Udfør indstillinger.

Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.

7.4.2 Indstilling af startpunkter Indlæring af startpunkter

1. Stil apparatet i basisstationen.
2. Tænd apparatet.
3. ÅMENUvedmenuen.
4. *Programmer"
5. *startposition"
6. *#er startposition"
7. *start definition af start-positioner"

■ " Start " . Apparatet kører langs med afgrænsningskablet.
■ " Bekræft ", hvis apparatet har nået det ønskede startpunkt. Startpunktet gemmes.

1. "Angiv startpositi 1", hvis intet startpunkt blev fastlagt under indlæringen. Blev der ikke fastlagt et startpunkt, fastlægges startpunkterne automatisk.
2. " Startposit x: XXm ", når sidste startpunkt er blevet nået.

Manuel fastlæggelse af startpunkter (01)

Det første startpunkt (01/X0) er forindstillet og er 1 m til højre for basisstationen. Efter dette punkt kan der programmeres op til 9 yderligere startpunkter (X1 til X9). Under fastlæggelse af startpunkter skal følgende overholdes:

Sæt ikke startpunkterne for langt væk fra basisstationen eller for tæt på hinanden (02/f).
Brug kun så mange startpunkter som nødvendigt.

1. *Startposition"

1. *punkt X1 ved [020m]"

Vælg her et ciffer efter hinanden med og bekræft hver gang med

Vælg her et ciffer efter hinanden med og bekræft hver gang med .

1. Fastlæg efter behov yderligere startpunkter.
2. Vende tilbage til hovedmenuen.

7.4.3 Indstilling af klippetider

BEMAERK

Der skal være mindst 30 min. mellem klippetidernes programmering og selv klipningen. Hvis ikke, starter apparatet først til næste programmerede tidspunkt.

I menupunktet "Ugeprogram" indstilles dage og tider, hvor apparatet skal klippe. Tilpas evt. disse indstillinger til din haves størrelse. Ses uklippede områder efter ca. en uge, skal klippetiderne forøges.

1. * "ugeprogram"

* "Alle dage [X]": Apparatet klipper hver dag på de indstillede klokkeslæt. Vises "Alle dage [ ]", klipper apparatet kun på de indstillede ugedage.
* "Mandag [X]"...*"Søndag [X]": Apparatet klipper den indstillede ugedag på de indstillede klokkeslæt. Vises f.eks. "Mandag [ ]", klipper apparatet ikke denne dag.
■ "Endre": Aktiver [X] eller deaktiver [ ] den pågældende dag, indstil tid, klippetype og startpunkter.

1. Udfør indstillingerne for alle dag eller den pågældende dag:

■ f.eks. "* [M] 07:00-10:00 [?]": Normal klipning [M] fra kl. 07:00 - 10:00 med automatisk skiftende startpunkt 0 - 9 [?].
f.eks. "* [R] 16:00-18:00 [1]": Apparatet starter kl. 16:00 med kantklipning [R] og kører langs hele afgrænsningskablet. Derefter begyndes arealets klipning ved startpunkt 1 [1]. Kl. 18:00 eller når batteriet er afladet, kører apparatet tilbage til basisstationen.
■ "Endre": Endring af udvalgt indstilling.
■ "Fortsæt": Bekræfter den ændrede indstilling og går videre til næste indstilling.

1. "Gem": Gemmer alle ændrede indstillinger for menupunktet.

7.5 Kantklipning ved manuel start

Her kan du indstille, at apparatet begynder med en kantklipning, til en manuel start.

Udfør kantklipning til de programmerede tider: se kapitel 7.4.3 "Indstilling af klippetider", side 235.

1. *"kantklipning"

1. * "manuel start"

7.6 Indstilling af klipning i sideflader

1. *Krippe omraade"

1. Indstilling af klippetider:

■ "Inaktiv": Klipning i side-flader er deaktiveret.
■ "Aktiv": Apparatet klipper, indtil batteriet er tomt.
■ ▲▼ "Klippetid i min": Ap paratet klipper sidefladen i den indstillede tid. Følgende klippetider kan indstilles: 30/60/90/120/til batteriet er tomt.

7.7 Indstil display-kontrast

Kan displayet ikke læses, f.eks. pga. sollys, kan displayets kontrast ændres.

1. * "Displaykontrast"

1. For høj/reducer displaykontrast.

7.8 Indstillingsbeskyttelse

Er indstillingsbeskyttelsen deaktiveret, skal PINkoden kun indtastes for at kvittere sikkerhedsrelevante fejl.

1. *"Sikkerhedsindstillin"

1. Aktiver/deaktiver indstillingsbeskyttelse:

■ "Aktivere": -Aktiver indstillingsbeskyttelsen.
■ "Deaktivere":

Deaktiver indstillingsbeskyttelsen.

7.9 Omkalibrering

Blev placeringen eller afgrænsningskablets længde ændret, eller kan apparatet ikke længere finde afgrænsningskablet, skal der udføres en omkali-brering.

1. "My kalibrering"

1. "Nulstil kalibrering?"

1. Udførelse af kalibreringskørsel: se kapitel 5.4 "Udførelse af en automatisk kalibreringskørsel", side 233.

7.10 Nulstil til fabriksindstillinger

Apparatets fabriksindstillinger kan genoprettes, f.eks. hvis apparatet skal sælges.

1. *"abriksindstilling"

Melding: " Fabriksindstillinger gen-dannet"

8 VIS INFORMATIONER

Menuen "Information" viser apparatets data. I denne menu kan der ikke foretages indstillinger.

1. AÖF MELV

2. *Information"

1. Vælgmenupunkt.

Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.

1. Vende tilbage til hovedmenuen.

"Kniv service"

Viser, om hvor mange driftstimer der skal udføres en knivservice. Tælleren kan nulstilles manuelt. Knivservicen skal udføres af en AL-KO forhandler, tekniker eller servicepartner.

Nulstil tæller til knivservice:

1. "Bekraft"

"Hardware"

Viser informationer om apparatet, f.eks. type, produktionsår, driftstimer, serienummer, antal udførte klipninger, samlet klippetid, antal opladningscykler, samlet opladningstid, længden på afgrænsningskablets sløjfe.

"Software"

Viser firmwareversionen.

"Programinfo"

Viser aktuelle indstillinger, som f.eks. den samlede ugentlige klippetid.

"Fejl"

Viser de sidst opståede forstyrrelsesmeldinger med dato, klokkeslæt og fejlkode.

9 SERVICE OG VEDLIGEHOLDELSE

FORSIGTIG!

Fare for kvæstelse

Skarpe samt bevægende apparatdele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet!

9.1 Rengøring

OBS!

Fare på grund af vand

Vand i robotplæneklipperen og i basisstationen medfører skader på de elektriske komponenter.

■ Sprøjt ikke robotplæneklipperen og basisstationen over med vand.

Rengøring af robotplæneklipper

FORSIGTIG!

Fare for kvæstelse på klippekniv

Klippeknivene er meget skarpe og kan forårsage snitsår.

Bær beskyttelseshandsker!
Sørg for, at legemsdele ikke kommer ind i klippekniven.

1. Sluk for apparatet.
2. Tør apparatets overflade af med en håndkost, en børste, en fugtig klud eller en fin svamp.
3. Børst undervogn, klippeskjold og klippekniv af med en børste.
4. Kontroller klippeknivene for skader. Udskift efter behov: se kapitel 9.3 "Udskiftning af klippeknivene", side 237.

Rengør basisstationen

1. Fjern regelmæssigt græsrester, løv og andet på basisstationen.
2. Tør basisstationens overflade af med en fug- tig klud eller en fin svamp.

9.2 Regelmæssig kontrol

Generel kontrol

1. Kontrollér hele installationen for skader én gang om ugen:

Redskab
Basisstation
Afgrænsningskabel
Lavspændingskabel
■ Transformer med strømkabel

1. Få udskiftet defekte dele med originale reservedele af AL-KO eller af AL-KO serviceværkstedet.

Kontrol af hjulenes friløb

1. Rens områderne omkring hjulene grundigt for græsrester og snavs. Brug en håndkost eller en klud.
2. Kontrollér, om hjulene kører frit og om de kan styres.

Bemærk: Går hjulene tungt eller kan de ikke styres, skal de udskiftes af AL-KO service-værkstedet.

Kontrollér robotplæneklipperens kontaktflader

1. Fjern snavs med en klud, og smør let ind med kontaktfedt.
2. Slib brandspor på kontaktfladerne af med et fint slibepapir, og smør let ind med kontaktfedt.

Kontrollér basisstationens ladekontakter

1. Træk stikket ud.
2. Tryk kontakterne hen mod basisstationen, og slip dem igen. Ladekontakterne skal fjedre tilbage til udgangsstillingen igen.

Bemærk: Fjedrer ladekontakterne ikke tilbage, skal de udskiftes af AL-KO serviceværkstedet.

9.3 Udskiftning af klippeknivene

Slidte eller bøjede klippeknive skal udskiftes.

OBS!

Apparatskader på grund af ukyndig reparation

Knivtallerknen kan blive beskadiget under justering af bøjede, monterede klippeknive.

• Juster ikke bøjede klippeknive.
  Udskift bøjede klippeknive med originale reservedele fra AL-KO.

FORSIGTIG!

Fare for kvæstelse på klippekniv

Klippeknivene er meget skarpe og kan forårsage snitsår.

Bær beskyttelseshandsker!
Sørg for, at legemsdele ikke kommer ind i klippekniven.

1. SUK for apparatet.
2. Læg apparatet med klippeknivene opad.
3. Skru fastgørelsesskruerne af med en skruenøgle.
4. Træk klippeknivene ud af knivfæstet.
5. Rengør knivfæstet med en blød børste.
6. Sæt nye klippeknive i.

Bemærk: Der må kun bruges originale reservedele fra AL-KO.

1. Spænd fastgørelsesskruerne helt til igen.

Ryddeknivene skal som regel ikke skiftes.

Ved kraftig tilsmudsning, der ikke kan fjernes med en børste, skal knivtallerkenen udskiftes, da ubalance kan føre til øget slitage og funktionsforstyrrelser.

9.4 Skift sikring på transformer (11)

1. Tag transformeren (11/2) fra strømmen.
2. Skru sikringslåget (11/1) og sikringen af på transformeren (11/2).
3. Kontrollér sikringen. Hvis defekt, sæt en ny sikring i med den samme styrke (2,5 A, træg).
4. Sæt en ny sikring ind i sikringslåget.
5. Skru sikringslåget samt sikringen på transformeren.

10 TRANSPORT

1. Stop apparatus.
2. Sluk for apparatet.
3. Løft apparatet i bærehåndtaget:

■ Klippeknivene må ikke berøres.
- Klippeknivene skal altid vende væk fra kroppen.

11 OPBEVARING

11.1 Opbevaring af robotplæneklipper

Apparatet skal opbevares om vinteren eller hvis det ikke skal bruges over en længere tid (over 30 dage).

1. Lad batteriet er helt op (se kapitel 5.1 "Opladning af batteri (09)", side 232).

2. Rengør apparatet grundigt (se kapitel 9.1 "Rengøring", side 237).

3. Opbevar apparatet:

■ stående på alle hjul
■ i et tørt, frostsikkert sted, der kan aflåses
■ uden for børns rækkevidde

11.2 Opbevaring af basisstation

Basisstationen kan, men skal ikke opbevares. En for tidlig ældning, f.eks. blegning af farver, korrosion på ladekontakter og fjederkraftklemmer undgås med en opbevaring.

Forbliver basisstationen udendørs:

1. Tag lavspændingskablet af transformeren, og rul det op.
2. Opbevar transformeren.
3. Fedt ladekontakter ind med kontaktfedt.

Opbevares basisstationen:

1. Udfør først alle oven over anførte punkter.
2. Adskil basisstationen fra afgrænsningskablet.
3. Afmonter basisstationen, og fjern snavs med en håndkost og en let fugtig klud.
4. Opbevaring af basisstation:

■ i et tørt, frostsikkert sted, der kan aflåses
■ uden for børns rækkevidde

11.3 Opbevaring af afgrænsningskablet om vinteren

Afgrænsningskablet kan forblive i jorden og skal ikke fjernes.

1. Bliver basisstationen opbevaret: Smør de afisolerede kabelender med kontaktfedt, og vikl et klæbebånd omkring dem. Dermed beskyttes kabelenderne mod korrosion.

12 BORTSKAFFELSE

Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at til-bagesende redskabet efter brug iht. loven.
■ Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!

Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.

Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.

Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.

Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagningen af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om typen eller det kemiske system.
Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdningsmængde.

Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.

Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdningsaffald.

Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

Hg: Batteriet indeholder mere end 0,0005 % kviksølv
Cd: Batteriet indeholder mere end 0,002 % cadmium
■ Pb: Batteriet indeholder mere end 0,004 % bly

Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterier tilbage
■ Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbage-tagelsesordning)

Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.

13 HJÆLP VED FORSTYRRELSER

13.1 Afhjælpning af apparat- og håndteringsfejl

FORSIGTIG!

Fare for kvæstelse

Skarpe samt bevægende apparatdele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af apparatet!

Forstyrrelse Årsag Afhjælpning
Apparatet starter ikke. Batteriet er tomt. Oplad apparatet i basisstationen.
Apparatet kører fast og graver sig ned. Hjulene roterer stadigvæk.	Stødsensorer udløses ikke. Kontakt AL-KO-servicested.
	Græsset er for højt.	■ Forhøj klippehøjden, og sænk derefter trinvist til den ønskede højde.■ Klip græsplænen kortere med en plæneklipper.
	Apparatet stopper på græsplænen ved ujævnheder.	Fjern ujævnheden.
Apparatet klipper på forkerte tidspunkter.	Apparatet har et forkert indstillet tidspunkt.	Indstil klokkeslættet.
	Klippetiden er forkert indstillet.	Indstil klippetiden.
	Apparatet glemmer tids-indstillingerne.	Batteriet er defekt. Kontakt AL-KO-servi- cested.
Motoren kører ikke under klipningen.	Motoren er overbelastet. Sluk for apparatet, stil plæneklipperen på et plant underlag eller i lavt græs, og start igen.
	Batteriet er tomt. Oplad batteriet.
	Knivene er stumpe. Udskift klippeknivene.
Klipperesultat er ujævnt. Klippetid er for kort. Programmér længere klippetider.
Batteriets driftstid falder tydeligt.	Klippehøjde er indstillet til et for lavt trin.	Forhøj klippehøjden, og sænk derefter trinvist til den ønskede højde.
	Knivene er stumpe.	■ Udskift klippeknivene.■ Fastgør klippeknivene med nye skruer.
Apparatet vibrerer eller lydstyrken er for høj.	Der er ubalance i klippeknivene eller i klippedrevet	■ Rengør klippeskjoldet.■ Kontakt AL-KO-servicested.
Forstyrrelse Årsag Afhjælpning
Batteriet kan ikke oplades eller batterispænding for lav	■ Basisstationens ladekontakter er snavsede.■ Kontaktfladerne på appa-ratet er snavsede.	■ Rengør ladekontakter og kontakt-flader.
	■ Basisstation er ikke på-trykt strøm.	■ Tilslut basisstation til strømmen.
	■ Apparatet rammer ikke ladekontakterne.■ Kontaktfladerne på appa-ratet er brændte.	■ Stil apparatet i basisstationen, og kontroller, om ladekontakterne har den ønskede kontakt.■ Kontakt AL-KO-servicested.
	■ Sikring på transformer er defekt.	■ Skift sikring (se kapitel 9.4 "Skift sik-ring på transformer (11)", side 238).
	Batteriets levetid er udløbet.	■ Kontakt AL-KO-servicested.
	Ladeelektronik er defekt.	■ Kontakt AL-KO-servicested.

BEMAERK

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel, eller du ikke selv kan udbedre den.

13.2 Fejlkoder og -afhjælpning

Fejlkode Årsag Afhjælpning
CN001: Tilt-sensor Hældningssensor blev udløst:■ Maks. hældning over-skredet■ Apparatet blev løftet■ Skrænten for stejl		Stil apparatet på en jævn flade, og kvit-ter fejlen.
CN002: Lift-sensor Løftesensor blev udløst:■ Beklædning blev forskubbet ved løft eller af en forhindring.		Fjern forhindringen.
CN005: Bumper de-flected	Apparatet kørte mod en for-hindring og kan ikke komme fri (f.eks. kollision i nærheden af basisstationen).	■ Stil apparatet på en fri, afgrænset flade.■ Korriger afgrænsningskablets place-ring.
CN007: No loop sig-nal	■ Intet sløjfesignal■ Afgrænsningskablet er defekt.■ Sløjfesignalet er for svagt.	■ Kontrollér dioderne på basisstationen.■ Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.■ Kontrollér afgrænsningskablet for skader. Reparer et defekt kabel.
CN008: Loop-signal	Sløjfesignal for svagtAfgrænsningskabel gravet for dybt ned	Kontrollér dioderne på basisstationen.Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.Løft afgrænsningskablet til den foreskrevne højde, fastgør det evt. direkte på græsplænen.
CN010: Bad position	Apparatet er uden for den afgrænsede græsplæne.Afgrænsningskablet blev udlagt over kryds.	Stil apparatet på en fri, afgrænset flade.Korriger afgrænsningskablets place-ring omkring sving og forhindringer.Fjern de krydslagte kabler.
CN011: Escaped robot	Apparatet er uden for den afgrænsede græsplæne.	Korriger afgrænsningskablets placering omkring sving og forhindringer.
CN012: Cal: no loopCN015: Cal: outside	Fejl under kalibreringen:Apparatet kan ikke finde afgrænsningskablet.	Kontrollér dioderne på basisstationen.Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.Stil apparatet i den foreskrevne kalibreringsposition, justeret nøjagtigt retvinklet. Apparatet skal kunne køre over afgrænsningskablet.
CN017: Cal: signal weak	Fejl under kalibreringen:Sløjfesignal for svagtIntet sløjfesignalAfgrænsningskablet er defekt.	Stil apparatet i den foreskrevne kalibreringsposition, justeret nøjagtigt retvinklet.Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.Kontrollér afgrænsningskablet for skader.
CN018: Cal: Colli-sion	Fejl under kalibreringen:Apparatet er kørt mod en forhindring.	Fjern forhindringen.

Fejlkode Årsag Afhjælpning

CN038: Battery Batteriet er tomt:

■ Afgrænsningskablets Korriger afgrænsningskablets placering.

sløjfe er for lang, for mange øer.

Ingen kontakt med lade-kontakterne under opladningen

■ Rengør ladekontakterne.

Stil apparatet i basisstationen, og kontroller, om ladekontakterne har den ønskede kontakt.

Få fabrikantens serviceværksted til at kontrollere og evt. udskifte ladekontakterne.

■ Forhindringer i nærhe- Fjern forhindringerne. den af basisstationen

■ Apparatet er kørt fast. Stil apparatet på en fri, afgrænset flade.

■ Apparatet kan ikke finde basisstationen.

- Kontrollér afgrænsningskablet for skader.

Få afgrænsningskablet repareret af fabrikantens serviceværksted.

Batteriet er slidt op. Få batteriet udskiftet af fabrikantens serviceværksted.

Ladeelektronik er defekt. Få ladeelektronik kontrolleret af fabrikantens serviceværksted.

CN099: Recov escape Automatisk afhjælpning af fejl ikke mulig

Kvitter forstyrrelsesmeldingen manuelt.

Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted.

Batteriet er for varmt (over 60°C). Afladning ikke mulig.

■ Sluk for apparatet, og lad batteriet køle af.

■ Overvågningselektronikken udfører nødfrakobling

Sæt ikke apparatet i basisstationen.

Sluk for apparatet, og lad det køle af.

Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted.

Apparatet kørte mod en for- hindring og kan ikke komme fri.

Fejlkode Årsag Afhjælpning
CN128: Recov Impossible	Apparatet kørte mod en forhindring og kan ikke komme fri.	Fjern forhindringen.
	Apparatet er uden for den afgrænsede græsplæne.	■ Stil apparatet på en fri, afgrænset flade.■ Korriger afgrænsningskablets place-ring.
CN129: Blocked WL Motoren til venstre hjul er blokeret.		Fjern blokeringen.
CN130: Blocked WR Motoren til højre hjul er blo- keret.		Fjern blokeringen.

BEMÆRK

Kontakt vores kundeservice, hvis fejlen ikke findes i ovenstående tabel, eller du ikke selv kan udbedre den.

14 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor apparatet er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme xxxxxx (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

15 EC-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsnormerne samt de produktspecifikke normer.

Produkt

Robotplæneklipper

Serienummer

G1501502

Type

Robolinho 3100

Producent

AL-KO Kober GmbH

Hauptstraße 51

A-8742 Obdach

EU-direktiver

2006/42/EC

2014/30/EU

2011/65/EU

Overensstemmelsesevaluering

2000/14/EC bilag V

Anmeldt organ

3.4 Säkerhetsanvisningar 254

3.4.1 Användare 254

4.5 Installera begränsningskabeln 255

4.5.1 Ansluta begränsningskabel till basstationen (04) 255

2.9 Funktionsbeskrivning

3.4 Säkerhetsanvisningar

3.4.1 Användare

4.5 Installera begränsningskabeln

ANMÄRKNING

■ " Start ". Redskapet kör längs med begränsningskabeln.

Redskap
Basstation
Begränsningskabel
Lågspänningskabel
■ Transformator med nätkabel
