U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.

Uchovávejte tento návod vždy tak, abyste si jej mohli přečíst, když budete potřebovat informace o stroji.

Předávejte dalším osobám pouze výrobek s tímto návodem k použití.

Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.

1.1 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ! Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění. VÝSTRAHA! Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění. OPATRNĚ! Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete. POZOR! Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete. UPOZORNĚNÍ Speciální pokyny pro lepší srozumitelnost a manipulaci.

Tato dokumentace popisuje plně automatickou, robotickou sekačku na trávu s akumulátorovým napájením, která se pohybuje volně po travnaté ploše. Výšku sečení trávy lze nastavit.

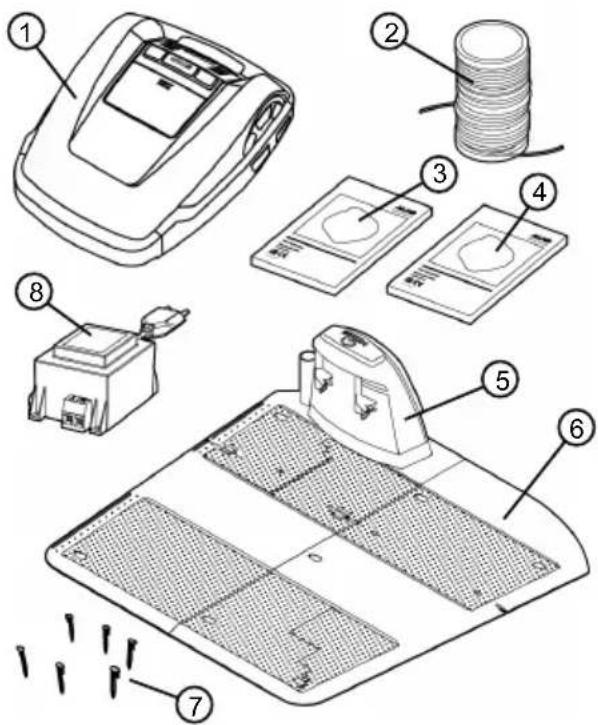

K rozsahu dodávky patří zde uvedené položky. Zkontrolujte, zda jsou obsaženy všechny položky:

Č. Součást 1 Robotická sekačka na trávu 2 Vymezovací kabel * 3 Stručný návod 4 Návod kpoužití 5 Základna 6 Rozšiřovací deska 7 Trávníkové kolíky * 8 Transformátor

• není součástí dodávkyCZ 144 Robolinho 3100 Popis výrobku

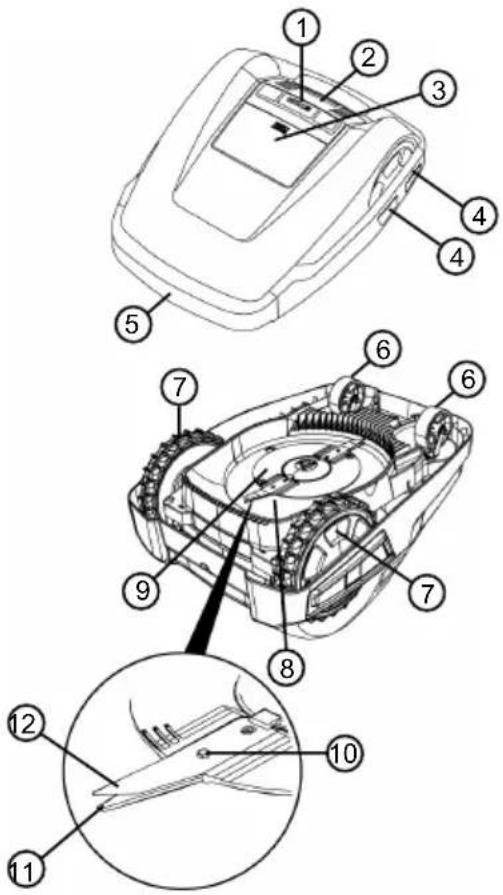

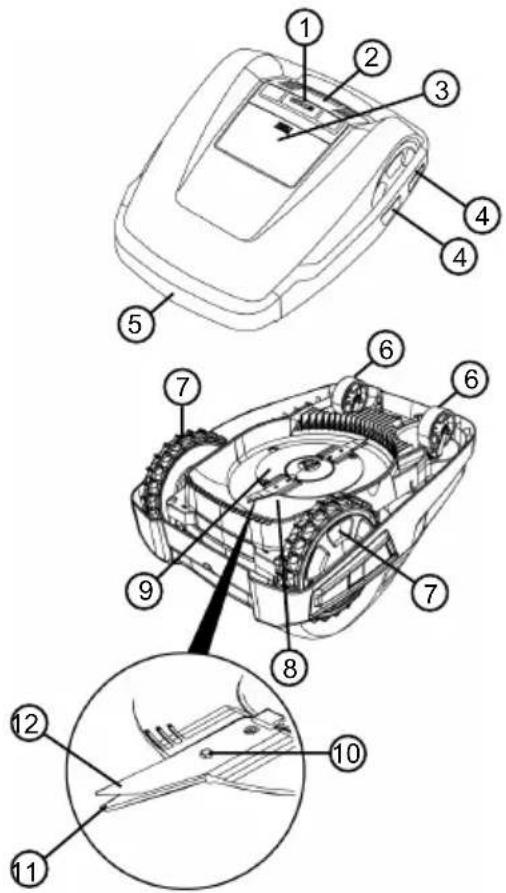

2.2 Robotická sekačka na trávu

Č. Součást 1 Tlačítko STOP (ihned zastaví přístroj a řezací nože zastaví do 2sekund) 2 Ovládací panel s displejem 3 Výškové nastavení (vnitřní) 4 Kontaktní plochy 5 Nárazník 6 Přední kolečka (řiditelná) 7 Hnací kolečka 8 Žací ústrojí 9 Nožový buben 10 Upevňovací šroub 11 Protahovací nůž 12 Řezací nůž

2.3 Symboly na stroji

Symbol Význam Třetí osoby držte stranou nebezpečné oblasti! Zvláštní opatrnost při manipulaci! Nohy a ruce udržujte dál od řezacího ústrojí! Dodržujte bezpečnostní vzdálenost! Před uvedením do provozu si přečtěte návod k použití! Ke spuštění přístroje zadejte PIN! Na přístroji nejezděte!457293_a 145 Popis výrobku

: Přerušení sečení, přístroj najede zpět do základny. Dalšího dne se opět automaticky spustí v nastavený čas sečení.

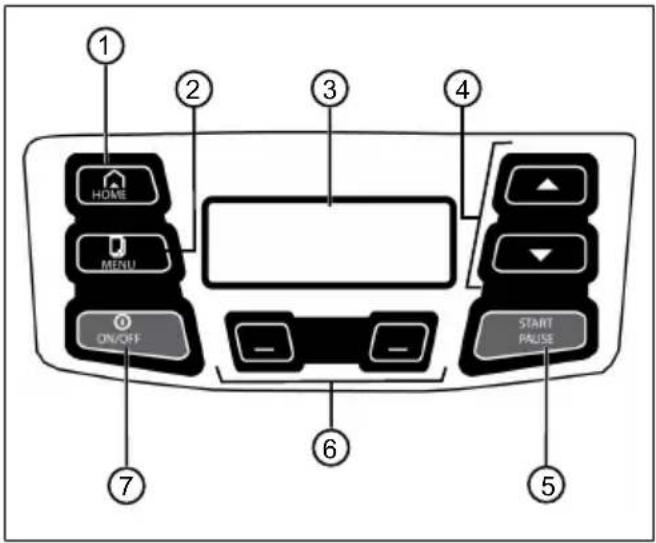

: Vyvolání hlavní nabídky. 3 Displej zobrazuje aktuální provozní stav přístroje, název vybrané nabídky, její body a funkce, které mají být zvoleny.

: Volba bodů nabídky, zvyšování a snižování číselných hodnot, volba mezi možnostmi nastavení.

: Ruční spuštění a přerušení sečení resp. okamžitá obnova sečení po stisknutí tlačítka Home ( ).

: Funkční tlačítka. Vyvolání funkce, která se právě zobrazuje na displeji nad tlačítkem.

: Zapnutí a vypnutí přístroje.

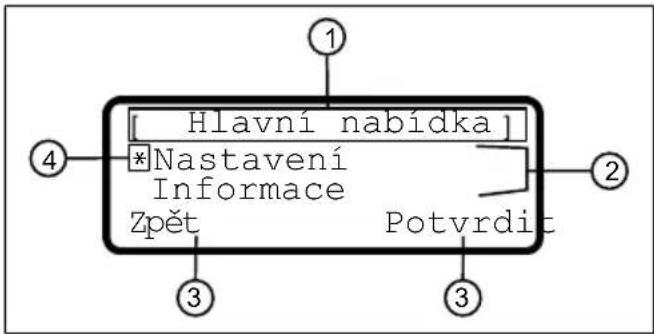

Hlavní nabídka Nastavení Informace Zpět Potvrdit Č. Zobrazení 1 Název vybrané nabídky (zde: "Hlavní nabídka") 2 Body nabídky v nabídce. Vždy se zobrazují jen dva body nabídky (zde: "Nastavení" a "Informace"). Pomocí tlačítek se šipkami ( ) lze zobrazit další body nabídky. 3 Funkce vybraného bodu nabídky (zde: "Nastavení"), lze vyvolat funkčními tlačítky ( ) pod nabídkou.

: Stiskněte funkční tlačítko vlevo.

: Stiskněte funkční tlačítko vpravo. 4 Hvězdička k označení zobrazeného bodu nabídky (zde: "Nastavení")CZ 146 Robolinho 3100 Popis výrobku

2.6 Struktura nabídek

Hlavní nabídka Programy Týdenní program viz Kapitola 7.4 "Nastavení programu sečení", strana155 Počáteční body viz Kapitola 7.4.2 "Nastavení počátečních bodů", strana155 Informace o programu viz Kapitola 8 "Zobrazení informací", strana157 Nastavení Čas viz Kapitola 5.2 "Provedení základních nastavení", strana153 Datum viz Kapitola 5.2 "Provedení základních nastavení", strana153 Jazyk viz Kapitola 5.2 "Provedení základních nastavení", strana153 Kód PIN viz Kapitola 5.2 "Provedení základních nastavení", strana153 Tóny tlačítek viz Kapitola 7.2 "Aktivace / deaktivace tónů tlačítek", strana154 Dešťový senzor viz Kapitola 7.3 "Nastavení dešťového senzoru", strana154 Zpoždění dešťového senzoru viz Kapitola 7.3 "Nastavení dešťového senzoru", strana154 Sekání okrajů viz Kapitola 7.5 "Sečení okrajů s ručním spuštěním", strana156 Vedlejší plocha Aktivní/Neaktivníviz Kapitola 7.6 "Nastavení sečení vedlejších ploch", strana156 Kontrast displeje viz Kapitola 7.7 "Nastavení kontrastu displeje", strana156 Ochrana nastavení viz Kapitola 7.8 "Ochrana nastavení", strana156 Nová kalibrace viz Kapitola 7.9 "Nová kalibrace", strana156 Tovární nastavení viz Kapitola 7.10 "Vraťte se k nastavení z výroby.", strana156 Informace Servis nožů viz Kapitola 8 "Zobrazení informací", strana157 Hardware viz Kapitola 8 "Zobrazení informací", strana157 Software viz Kapitola 8 "Zobrazení informací", strana157 Informace o programu viz Kapitola 8 "Zobrazení informací", strana157 Poruchy viz Kapitola 8 "Zobrazení informací", strana157457293_a 147 Popis výrobku

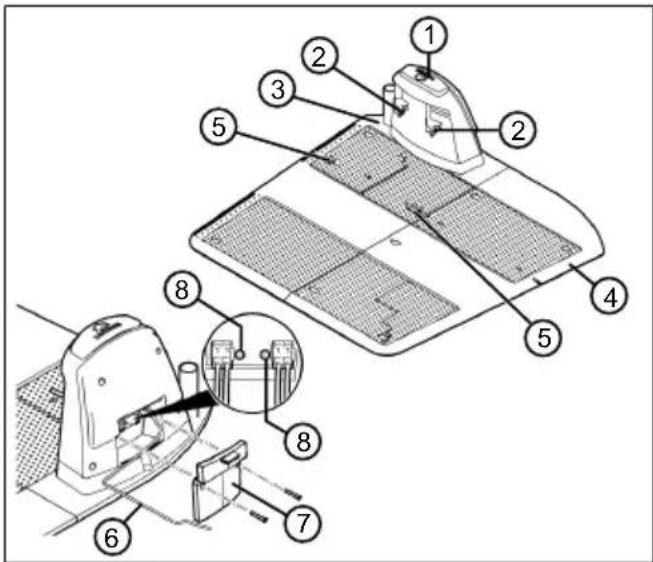

Č. Součást 1 Tlačítko DOMŮ 2 Nabíjecí kontakty 3 Základní deska 4 Rozšiřovací deska 5 Pružinové svorky pro vymezovací kabel 6 Nízkonapěťový kabel 7 víko 8 Kontrolky LED k zobrazení stavu

2.8 Integrovaný akumulátor

Akumulátor je pevně zabudován do přístroje a uživatel ho nesmí vyměňovat. UPOZORNĚNÍ Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje. Akumulátor lze nabít jen v případě, že je přístroj zapnutý.

Integrovaný akumulátor je při dodání částečně nabitý. Za běžného provozu se akumulátor přístroje nabíjí pravidelně. K tomuto účelu přístroj najede do základny.

Integrovaná elektronika sledování nabíjení automaticky ukončí nabíjení při dosažení 100% stavu nabití.

Operace nabíjení funguje jen při dokonalém kontaktu nabíjecích kontaktů základny skontaktními plochami na přístroji.

Při teplotách nad 45°C vestavné ochranné spínání zabraňuje nabíjení akumulátoru. Tím je zabráněno poškození akumulátoru.

Zkracuje-li se výrazně provozní doba navzdory plnému nabití, lze akumulátor prostřednictvím prodejce, technika nebo servisního partnera AL-KO vyměnit za nový originální akumulátor.

Jestliže je akumulátor kvůli stárnutí nebo příliš dlouhému uskladnění vybitý pod výrobcem určený práh, nelze jej již znovu nabít. Akumulátor a elektronický monitorovací systém nechejte zkontrolovat, popř. vyměnit prodejcem, technikem nebo servisním partnerem AL-KO.

Stav akumulátoru se zobrazí na displeji. Přibližně po 3 měsících zkontrolujte stav akumulátoru. Přístroj zapněte a odečtěte stav nabití akumulátoru. Jestliže je akumulátor nabitý již jen přibližně ze 30%, postavte přístroj do základny a zapněte ho, aby se nabil akumulátor.

Jestliže unikl elektrolyt z přístroje: Přístroj nechejte opravit v servisním středisku AL- KO!

Jestliže byl akumulátor demontován z přístroje: Jestliže byly oči nebo ruce zasaženy unikajícím elektrolytem, ihned je umyjte vodou. Poté neprodleně vyhledejte lékaře!

Pohyb po travní ploše Robotická sekačka na trávu se pohybuje volně v sečené oblasti vymezené vymezovacím kabelem. Orientace přístroje probíhá pomocí snímačů, které rozpoznávají magnetické pole vymezovacího kabelu. Jakmile přístroj narazí na překážku, zůstane stát a pokračuje v jízdě jiným směrem. Jestliže přístroj rozpozná vlhkost, automaticky se vrátí do základny. Jestliže se přístroj dostane do situace, ve které není provoz možný, vypne se. Sečení a nabíjení Fáze sečení se neustále střídají s fázemi nabíjení. Jestliže se při sečení snížilo nabití akumulátoru až k určité mezní hranici (indikace: 0%), přístroj se vrátí podél vymezovacího kabelu k základně.CZ 148 Robolinho 3100 Bezpečnost Pro běžné sečení jsou z továrny nainstalovány programy sečení, mezi něž patří rovněž funkce plošného a okrajového sečení. Tyto programy sečení mohou být změněny. 3 BEZPEČNOST

3.1 Použití v souladu s určeným účelem

Tento přístroj je určen výhradně jen k použití vsoukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce. Meze použití přístroje jsou:

max. stoupání/spád: 40% (22°)

max. boční šikmá poloha: 40% (22°)

3.2 Možné chybné použití

Tento přístroj není vhodný k používání ve veřejných zařízeních, parcích, sportovištích, resp. v zemědělství a lesnictví.

3.3 Bezpečnostní a ochranná zařízení

VÝSTRAHA! Nebezpečí zranění Poškozená a vyřazená bezpečnostní a ochranná zařízení mohou vést k těžkým poraněním.

Defektní bezpečnostní a ochranná zařízení nechejte opravit.

Bezpečnostní a ochranná zařízení nikdy nevyřazujte z provozu.

3.3.1 Zadávání PIN a PUK

Přístroj lze spustit jedině zadáním kódu PIN (Personal Identification Number). Tím se brání zapnutí neoprávněnými osobami. Kód PIN lze změnit. Při trojím chybném zadání kódu PIN je třeba zadat k odblokování kód PUK (Personal Unblocking Key). Zadáte-li špatně i tento kód, je třeba počkat 24 hodin, než bude možné znovu zadat kód. Kódy PIN a PUK slouží současně jako pojistka proti krádeži.

Kódy PIN a PUK si uložte na místě nepřístupném neoprávněným osobám.

Přístroj je vybavený několika bezpečnostními snímači. Po vypnutí bezpečnostním snímačem se přístroj automaticky nezapíná. Na displeji se zobrazí chybové hlášení a to je třeba potvrdit. Důvod reakce snímače je třeba neprodleně odstranit. Senzor zvedání Jestliže přístroj zvednete během provozu za kryt, pohon pojezdu se vypne a řezací nože se zastaví. Nárazové senzory k rozpoznávání překážek Přístroj je vybaven senzory, které při kontaktu s překážkami zajistí změnu směru jízdy. Při nárazu na překážku se horní díl krytu lehce posune a snímač nárazu zareaguje. Senzor náklonu ve směru jízdy/stranou Dosáhne-li stoupání nebo klesání ve směru jízdy nebo stranová šikmá poloha 22°(40%), přístroj se obrátí resp. změní směr jízdy. Dešťový senzor Přístroj je vybaven dešťovým senzorem, který v aktivovaném stavu při dešti přeruší průběh sečení a zajistí návrat přístroje do základny. UPOZORNĚNÍ Přístroj lze spolehlivě provozovat v bezprostřední blízkosti jiných robotických sekaček na trávu. Signál použitý ve vymezovacím kabelu odpovídá standardu definovanému asociací EGMF (Asociace evropských výrobců zahradnických přístrojů – Vereinigung Europäischer Gartengerätehersteller) o elektromagnetických emisích.457293_a 149 Montáž

3.4 Bezpečnostní pokyny

Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, nesmějí stroj používat. Respektujte eventuální zemské specifické bezpečnostní předpisy týkající se minimálního věku uživatele.

Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.

3.4.2 Bezpečnost osob a zvířat

Ve veřejně přístupných areálech musí být kolem sečené oblasti umístěna výstražná upozornění s tímto obsahem: POZOR! Automatická sekačka na trávu! Nepřibližujte se přístroji! Děti mějte pod dozorem!

Za provozu zajistěte, aby se děti nezdržovaly v blízkosti přístroje nebo na něm a aby si s ním nehrály.

Sezení na přístroji a zasahování dovnitř mezi řezací nože je zakázáno!

Tělo a oděv držte v dostatečné vzdálenosti od řezacího ústrojí.

3.4.3 Bezpečnost stroje

Před zahájením práce zajistěte, aby se v pracovní oblasti přístroje nenacházely žádné předměty (například větve, kusy skla, kovů a oděvů, kameny, zahradnické náčiní nebo hračky). Tyto předměty by mohly poškodit řezací nože přístroje nebo by je přístroj mohl poškodit.

Přístroj používejte jen za následujících podmínek:

Přístroj není znečištěný.

Přístroj nevykazuje žádná poškození ani nejeví známky opotřebení.

Všechny ovládací prvky fungují.

Základna a transformátor včetně elektrických přívodů jsou nepoškozené a fungují.

Poškozené díly vždy vyměňte za originální náhradní díly výrobce.

Po poškození nechejte přístroj opravit.

Uživatel přístroje je odpovědný za nehody přístroje s jinými osobami nebo za jejich majetek.

3.4.4 Bezpečnost elektrických součástí

Přístroj nikdy neprovozujte, je-li na sečené ploše v provozu postřikovač trávníku.

Přístroj nikdy nepostřikujte vodou.

Přístroj neotevírejte. 4 MONTÁŽ

4.1 Vybalení přístroje

1. Obal otevírejte opatrně.

2. Všechny komponenty vyjměte opatrně z

obalu a zkontrolujte, zda nedošlo k poškození během přepravy. Upozornění:V případě škod způsobených přepravou podle záručních podmínek ihned informujte svého prodejce, technika nebo servisního partnera AL-KO.

3. Kontrola rozsahu dodávky, viz Kapitola 2.1

"Obsah dodávky", strana143. Jestliže budete přístroj zasílat dál, uschovejte si originální obal a doprovodné dokumenty. Obal a dokumenty jsou potřeba i pro zpětné zásilky.

4.2 Plánování sečených oblastí (01)

Pokud možno co nejkratší cesta k největší sečené ploše

Stinné, rovné místo chráněné před silnými povětrnostními vlivy

Možnost připojení elektrického napájení

Musí být možné dodržování vzdáleností:

Volně přístupné pro robotickou sekačku na trávu

vlevo a vpravo od základny nejméně 1m volný

Vzdálenost dozadu min. 35cm od vymezovacího kabelu ke stěně Pokládání vymezovacího kabelu (01) Vymezovací kabel musí být veden v nepřerušené smyčce ve směru hodinových ručiček. Koridory mezi sečenými oblastmi (01/i) Koridor je nejužší místo v ploše trávníku a může sloužit ke spojení dvou sečených ploch. Hlavní plocha a vedlejší plocha/plochy (01)

Hlavní plocha (01/HF): Je to plocha trávníku, ve které se nachází základna a kterou přístroj může celoplošně automaticky posekat.CZ 150 Robolinho 3100 Montáž

Vedlejší plocha (01/NF): Je to plocha trávníku, která není pro přístroj dosažitelná z hlavní plochy. Vedlejší plochy lze zpracovat v ručním režimu provozu. Hlavní i vedlejší plocha však jsou vymezeny stejným nepřerušeným vymezovacím kabelem. Poloha počátečních bodů (01/X0–01/X3) Přístroj jede ve stanovenou dobu sečení podél vymezovacího kabelu až do stanoveného počátečního bodu a tam začne sekat. Pomocí počátečních bodů lze stanovit, které oblasti sečené plochy budou sečeny více.

4.3 Příprava sečených oblastí

1. Zkontrolujte, zda plocha trávníku není větší

než plošný výkon přístroje. V případě příliš velké plochy trávníku vzniká nepravidelně posečený trávník. Případně zmenšete plochu trávníku.

2. Před montáží základny a vymezovacího

kabelu a před uvedením přístroje do provozu: Plochu trávníku posekejte sekačkou na trávu tak, aby trávník byl nízký.

3. Z plochy trávníku odstraňte překážky nebo je

vymezte pomocí vymezovacího kabelu (viz Kapitola 4.5.3 "Vymezení překážek", strana151):

Ploché překážky, které lze přejet a které by mohly poškodit řezací nože (například ploché kameny, přechody z trávníku na terasu nebo cesty, desky, obrubníky apod.),

díry a vyvýšeniny v ploše trávníku (například krtčí hromádky, podrytí, jedlové šišky, spadané ovoce atd.),

strmé stoupání nebo klesání větší než 40% (22°),

voda (například rybníky, potoky, plovací bazény atd.) a jejich vymezení k ploše trávníku,

keře a houští, živé ploty, které se mohou rozšiřovat. UPOZORNĚNÍ Vymezování jsou třeba jen v případě, že nárazové senzory robotické sekačky na trávu nemohou rozpoznat překážku. Zamezte přílišnému nebo nepotřebnému vymezování.

4.4 Instalace základny(03)

1. Přišroubujte základovou desku (03/1) na

2. Rozšiřující desku (03/3) nasaďte na

základovou desku (03/1).

3. Základnu (01/1) umístěte kolmo k plánované

poloze vymezovacího kabelu a vyrovnejte ji vodorovně. Vodorovnost základny zkontrolujte pomocí vodováhy a případně upravte polohu základny.

4. Základovou desku (03/1) a rozšiřující desku

(03/3) upevněte travními hřeby (03/4).

4.5 Instalace vymezovacího kabelu

UPOZORNĚNÍ Je-li dodávaný vymezovací kabel příliš krátký, pořiďte si od svého specializovaného prodejce, technika nebo servisního partnera AL-KO prodlužovací kabel.

4.5.1 Připojení vymezovacího kabelu k

1. Konec vymezovacího kabelu (04/1)

pružinové svorky (04/4) u přívodu (04/6) základny (04/2).

4. Pružinovou svorku (04/4) s koncem kabelu

zatlačte do základní desky základny.

4.5.2 Položení vymezovacího kabelu (01)

Vymezovací kabel může být položen buď na trávníku nebo také do 10 cm pod trávníkem. Položení pod trávník nechejte provést specializovaného prodejce. Obě varianty lze navzájem kombinovat.457293_a 151 Montáž POZOR! Nebezpečí poškození vymezovacího kabelu Při poškození nebo přeseknutí vymezovacího kabelu není možný přenos řídicích signálů kpřístroji. V takovém případě je třeba vymezovací kabel opravit nebo vyměnit. Vymezovací kabely jsou k dostání od společnosti AL-KO.

Vymezovací kabel pokládejte vždy přímo na zemi. Je-li to třeba, zajistěte ho dalšími trávními hřeby.

Vymezovací kabel chraňte při pokládání a za provozu před poškozením.

V blízkosti vymezovacího kabelu nekopejte ani nekypřete zem.

1. Vymezovací kabel musí být od základny (01/

a) veden nejméně 1m rovně.

2. Vymezovací kabel upevněte v pravidelných

vzdálenostech nebo ho umístěte pod zem (do max. hloubky 10cm).

3. Vymezovací kabel položte kolem překážek:

viz Kapitola 4.5.3 "Vymezení překážek", strana151.

4. Založení koridorů mezi sečenými oblastmi:

viz Kapitola 4.5.4 "Vymezení koridorů (01/i)", strana151.

5. Vymezení příliš velkého stoupání nebo

klesání: viz Kapitola 4.5.5 "Vymezení klesání", strana151.

6. Uložení rezervy kabelu: viz Kapitola 4.5.6

"Uložení rezervy kabelu (08)", strana152.

7. Od vzdálenosti alespoň 1m veďte

vymezovací kabel přímo k základně (01/k).

8. Po úplném položení vymezovacího kabelu

připojte vymezovací kabel k přívodu (04/7) základny. viz Kapitola 4.5.1 "Připojení vymezovacího kabelu k základně (04)", strana150.

4.5.3 Vymezení překážek

Podle okolí pracovní oblasti musí být vymezovací kabel veden v různých vzdálenostech od překážek. Ke zjištění správné vzdálenosti použijte pravítko, které lze uvolnit z obalu přístroje. UPOZORNĚNÍ Vymezování jsou třeba jen v případě, že nárazové senzory robotické sekačky na trávu nemohou rozpoznat překážku. Zamezte přílišnému nebo nepotřebnému vymezování. Vzdálenost od zdí, plotů, záhonů: min.15cm(01) Přístroj pojíždí ve vzdálenosti 15cm směrem ven podél vymezovacího kabelu. Proto pokládejte vymezovací kabel od zdí, plotů, záhonů atd. ve vzdálenosti nejméně 15cm. Vzdálenost od okrajů teras a dlážděných cest(06) Je-li hrana terasy nebo cesty výš než plocha trávníku, dodržujte vzdálenost nejméně 15cm. Je-li hrana terasy nebo cesty na stejné výšce jako plocha trávníku, lze kabel položit přesně na hranu. Vzdálenost překážek od vymezovacího kabelu(01) Jestliže se bude vymezovací kabel od překážky resp. k překážce přesně dotýkat, tzn. vzdálenost 0cm, přístroj přejede přes vymezovací kabel. Vymezovací kabely se nesmí křížit (01/g). Položení vymezovacího kabelu kolem hran a rohů(07)

U vnitřních rohů (07/a): Vymezovací kabel položte šikmo, aby přístroj neuvízl v rohu.

U vnějších rohů s překážkami(07/b): Vymezovací kabel položte do špičky, aby nedošlo ke kolizi přístroje s rohem.

U vnějších rohů bez překážek: Vymezovací kabel položte s úhlem 90°.

4.5.4 Vymezení koridorů (01/i)

V koridorech dodržujte následující vzdálenosti:

Celková šířka: min 60cm

Vzdálenost vymezovacího kabelu k okraji: 15cm

Vzdálenost mezi vymezovacími kabely: min. 30cm

4.5.5 Vymezení klesání

Klesání větší než 40% musí být vymezeno vymezovacím kabelem (40% = spád 40 cm na vodorovnou vzdálenost 1m).CZ 152 Robolinho 3100 Montáž

4.5.6 Uložení rezervy kabelu (08)

Aby bylo možné po založení sečené oblasti přemisťovat základnu nebo rozšířit oblast sečení, měly by být v pravidelných rozestupech vytvořeny kabelové rezervy vymezovacího kabelu. Počet kabelových rezerv může být vytvořen podle vlastního uvážení. UPOZORNĚNÍ U kabelových rezerv nevytvářejte otevřené smyčky.

1. Vymezovací kabel veďte kolem současného

travního hřebu (08/1) a pak zpět k předchozímu travnímu hřebu (08/3).

2. Vymezovací kabel pak opět veďte

ksoučasnému travnímu hřebu (08/1). Vznikne smyčka. Kabely musí ležet těsně vedle sebe.

3. Smyčku případně upevněte uprostřed dalším

travním hřebem (08/2) k zemi.

4.5.7 Typické chyby při položení kabelů (02)

Vymezovací kabel není veden od základny (02/a) nejméně 1m rovně.

Rezervy vymezovacího kabelu nejsou položeny ve stejnoměrné podlouhlé smyčce (02/b).

Vymezovací kabel není správně veden kolem rohů (02/c).

Vymezovací kabel se kříží resp. není položen ve směru hodinových ručiček (02/d).

Vymezovací kabel je položen příliš nepřesně, takže okrajové oblasti travnaté plochy nelze sekat (02/e).

Počáteční body jsou umístěny příliš daleko od základny (02/f).

Vymezovací kabel je položen při přivádění ke vnitřní překážce v ploše trávníku tak, že větve kabelu neleží těsně vedle sebe (02/g).

Vymezovací kabel je položen za okrajem plochy trávníku směrem ven (02/h).

Při pokládání vymezovacího kabelu je minimální vzdálenost kabelu v koridorech menší než 30cm (02/i).

Vymezovací kabel je položen příliš blízko, tzn. ve vzdálenosti menší než 15cm od překážek, které nelze přejet (02/j).

4.6 Připojení základny k elektrickému

1. Transformátor (05/1) umístěte na suchém

místě chráněném proti dešti a odstřikující vodě.

2. Nízkonapěťový kabel (05/3) základny (05/4)

odviňte a položte ho k umístění transformátoru tak, aby byl chráněn před poškozením.

3. Připojení nízkonapěťového kabelu k

Šrouby svorkovnice (05/2) vyšroubujte natolik, aby bylo možné do každého otvoru zasunout nízkonapěťový kabel.

Zasuňte dráty. Upozornění:Není třeba dbát na polaritu.

Šrouby svorkovnice zašroubujte, až se dráty pevně přichytí.

4. Síťový přívodní kabel (05/5) transformátoru

zapojte do elektrické zásuvky. UPOZORNĚNÍ Transformátor doporučujeme připojit k elektrické síti přes ochranný spínač FI se jmenovitým svodovým proudem <30mA.

4.7 Kontrola spojení základny (05)

1. Zkontrolujte, zda svítí obě kontrolky LED

Vytáhněte síťovou zástrčku.

Zkontrolujte všechna zásuvná spojení elektrického napájení a vymezovacího kabelu, zda jsou správně usazena a zda nejsou poškozena.

2. V případě odšroubujte šrouby (05/7) na víku

(05/6) základny a sejměte kryt. Indikace stavu kontrolek LED LED Provozní stavy Žlutá (05/8)

Svítí, je-li elektrické napájení v pořádku.

Bliká, pokud přístroj stojí v základně a nabíjí se. Zelená (05/9)

Svítí, když je vymezující kabel správně položen a smyčka je v pořádku.

Bliká, když není smyčka vymezovacího kabelu v pořádku.457293_a 153 Uvedení do provozu

5 UVEDENÍ DO PROVOZU

Tato kapitola popisuje jednání a nastavení, která jsou třeba k prvnímu uvedení robotické sekačky na trávu po montáži poprvé do provozu. Všechna ostatní nastavení viz viz Kapitola 7 "Nastavení", strana154.

5.1 Nabití akumulátoru (09)

Integrovaný akumulátor je při dodání částečně nabitý. Za běžného provozu se akumulátor přístroje automaticky pravidelně nabíjí. UPOZORNĚNÍ Před prvním použitím akumulátor úplně nabijte. Akumulátor je možné skladovat v jakémkoli stavu nabití. Přerušení nabíjení akumulátor nepoškozuje. Akumulátor lze nabít jen v případě, že je přístroj zapnutý.

1. Přístroj (09/1) postavte do základny (09/3)

tak, aby se kontaktní plochy přístroje dotýkaly nabíjecích kontaktů základny.

3. Displej na přístroji zobrazuje: "Akumulátor

se nabíjí". Pokud ne: viz Kapitola 13 "Pomoc při poruchách", strana161.

5.2 Provedení základních nastavení

1. Odklopte kryt ovládacího panelu.

2. Zapněte přístroj. Zobrazí se firmware,

3. V nabídce volby jazyka zvolte:

4. V nabídce "Přihlášení" > "Zadat PIN"

zadejte přednastavený PIN 0000. Pomocí vyberte číslice a potvrďte je vždy pomocí . Po zadání kódu PIN se přístup povolí.

5. V nabídce "Změnit PIN":

Do pole "Zadat nový PIN" zadejte nový čtyřmístný PIN podle své volby. Číslice vyberte postupně pomocí a vždy je potvrďte pomocí .

Do pole "Zopakovat nový PIN" zadejte znovu nový PIN. Jsou-li obě zadání shodná, zobrazí se: "PIN úspěšně změněn".

6. V nabídce "Zadat datum" nastavte aktuální

datum (formát:DD.MM.20RR). Číslice vyberte postupně pomocí a vždy je potvrďte pomocí .

7. V nabídce "Zadat přesný čas" > "24hod.

formát" zadejte aktuální čas (formát:HH:MM). Číslice vyberte postupně pomocí a vždy je potvrďte pomocí

Základní nastavení je dokončeno. Zobrazí se stav "Nekalibrováno Stisknout tlačítko Start".

5.3 Nastavení výšky sečení

Výšku sečení lze ručně nastavit v krocích po 5mm v rozmezí 30–60mm.

1. Otevřete víko (12/1).

2. Páku (12/2) odklopte a otočte po směru

hodinových ručiček, až ukazuje širokou stranou na otevřený zámek (12/4).

3. Nastavení výšky sečení:

Zatáhněte pákou postupně nahoru. Výška sečení (tzn. výška trávníku) se zvyšuje.

Zatáhněte pákou postupně dolů. Výška sečení (tzn. výška trávníku) se snižuje.

4. Páku otočte proti směru hodinových ručiček,

až ukazuje širokou stranou na zavřený zámek (12/3).

5.4 Automatická kalibrační jízda

Postavení přístroje do výchozí polohy (10)

1. Přístroj postavte v sečené ploše do výchozí

min. 1m vlevo a 1m před základnou

Přední stranou směrem k vymezovacímu kabelu Zahájení kalibrační jízdy

1. Zkontrolujte, zda se v předpokládaném

rozsahu pohybu přístroje nenacházejí žádné překážky. Přístroj musí mít možnost přejet oběma předními koly přes vymezovací kabel. Případné překážky odstraňte.

2. Spusťte přístroj. Na displeji se

"! Varování! Spouští se pohon"

"Kalibrování", "Fáze [1]"CZ 154 Robolinho 3100 Obsluha Během kalibrační jízdy Přístroj najíždí ke zjištění síly signálu nejprve přímo přes ohraničující kabel ven, pak do základny a v ní zůstane stát. Akumulátor se nabíjí. UPOZORNĚNÍ Přístroj musí při zajíždění do základny zůstat stát. Jestliže při zajíždění do základny netrefí kontakty, jede dále k vymezovacímu kabelu. Jestliže přístroj projede základnou, kalibrace se nezdařila. V takovém případě musí být základna lépe vyrovnaná a proces kalibrace se musí zopakovat. Po kalibrační jízdě Zobrazí se právě přednastavená doba sečení. Všechna ostatní nastavení viz viz Kapitola 7 "Nastavení", strana154. 6 OBSLUHA

6.1 Ruční spuštění přístroje

1. Zapněte přístroj.

Neplánované sečení okrajů: viz Kapitola 7.5 "Sečení okrajů s ručním spuštěním", strana156.

2. Přístroj spusťte ručně.

6.2 Přerušení režimu sečení

Stiskněte tlačítko na základně (09/4) nebo na přístroji. Přístroj automaticky najede zpět do základny. Smaže plán sečení daného dne a znovu se spustí dalšího dne v nastavenou dobu.

Stiskněte tlačítko na přístroji. Sečení se na půl hodiny přeruší.

Stiskněte tlačítko na přístroji. Přístroj se vypne. UPOZORNĚNÍ V nebezpečných situacích lze přístroj zastavit tlačítkem STOP(09/2).

6.3 Sečení vedlejší plochy (01/NF)

1. Zvedněte přístroj a ručně ho posaďte do

2. Zapněte přístroj.

3. Vyvolejte hlavní nabídku.

5. *"Sečení vedlejší plochy"

6. Vyberte dobu sečení pomocí .

7. Přístroj spusťte ručně.

Podle nastavení: Přístroj seká po nastavenou dobu a poté se vypne nebo seká až do vyčerpání akumulátoru. Po sečení vedlejší plochy přístroj opět ručně postavte do základny. 7 NASTAVENÍ

7.1 Vyvolání nastavení – všeobecně

1. Vyvolejte hlavní nabídku.

Upozornění:Hvězdička * před bodem nabídky zobrazuje, že daný bod je právě vybraný.

3. Vyberte požadovaný bod nabídky.

4. Proveďte nastavení.

Upozornění:Body nabídky jsou popsány v následujících odstavcích.

5. Návrat zpět do hlavní nabídky.

UPOZORNĚNÍ Další body nabídky: viz Kapitola 5.2 "Provedení základních nastavení", strana153.

7.2 Aktivace / deaktivace tónů tlačítek

2. Aktivace / deaktivace tónů tlačítek:

"Aktivovat" : Aktivace tónů tlačítek.

"Deakt." : Deaktivovat tóny tlačítek.

7.3 Nastavení dešťového senzoru

UPOZORNĚNÍ Sečení suché trávy snižuje míru znečištění. Aktivací dešťového senzoru a nastavením doby prodlevy lze zamezit sečení mokré trávy přístrojem.457293_a 155 Nastavení Je-li dešťový senzor aktivní, přístroj najede s počínajícím deštěm do základny. Tam zůstane, dokud dešťový senzor neuschne. Poté ještě nějaký čas (nastavený jako prodleva) počká, než bude pokračovat v sečení.

1. *"Dešťový senzor"

2. Aktivace / deaktivace dešťového senzoru:

"Aktivovat" : Aktivace dešťového senzoru.

"Deakt." : Deaktivace dešťového senzoru.

3. Nastavení zpoždění dešťového senzoru:

*"Zpoždění dešťového senzoru"

"xx hodin xx minut" Požadovanou hodnotu hodiny/minuty zadejte postupně pomocí a zadané hodnoty potvrďte s .

7.4 Nastavení programu sečení

7.4.1 Nastavení programu sečení –

1. Vyvolejte hlavní nabídku.

3. Vyberte bod nabídky.

4. Proveďte nastavení.

Upozornění:Body nabídky jsou popsány v následujících odstavcích.

7.4.2 Nastavení počátečních bodů

Zaučení zahajovacích bodů

1. Přístroj postavte do základny.

2. Zapněte přístroj.

3. Vyvolejte hlavní nabídku.

5. *"Počáteční body"

6. *"Zaučení zahajovacích bodů"

7. *" Spustit jízdu k zaučení

počátečních bodů " .

" Start " . Přístroj jede podél vymezovacího kabelu.

" Zde " , pokud přístroj dosáhl požadovaného počátečního bodu. Počáteční bod se uloží.

8. " Dosadit počáteční bod 1 " ,

pokud při jízdě k zaučení nebyl stanoven žádný počáteční bod. Jestliže nebude stanoven počáteční bod, počáteční body se stanoví automaticky.

9. " Počáteční bod x: XXm " při dosažení

posledního počátečního bodu. Ruční určení počátečních bodů (01) První počáteční bod (01/X0) je přednastaven a nachází se 1m vpravo vedle základny. Za tímto bodem lze naprogramovat až 9 dalších počátečních bodů (X1 až X9). Při stanovení počátečních bodů respektujte tyto zásady:

Počáteční body nestavte příliš daleko od základny resp. příliš blízko navzájem (02/f).

Použijte jen nutný počet počátečních bodů.

1. *"Počáteční body"

2. *"Bod X1 u [020m]"

Pomocí vyberte za sebou jdoucí číslice a potvrďte je pomocí .

3. *"Bod X2 u [075m] "

Pomocí vyberte za sebou jdoucí číslice a potvrďte je pomocí .

4. Je-li to třeba, nastavte další počáteční body.

5. Návrat zpět do hlavní nabídky.

7.4.3 Nastavení doby sečení

UPOZORNĚNÍ Mezi programováním dob sečení a spuštěním sečení musí být nejméně 30 min. Pokud ne, přístroj se spustí až v další naprogramovanou dobu sečení. V bodu nabídky "Týdenní program" se nastavují dny a časy, kdy má přístroj sekat. Nastavení případně přizpůsobte velikosti své zahrady. Pokud jsou přibližně po týdnu stále ještě patrné neposekané oblasti, prodlužte doby sečení.CZ 156 Robolinho 3100 Nastavení

1. *"Týdenní program"

*"Všechny dny [X]": Přístroj seče denně v nastavených časech. Jestliže se zobrazuje "Všechny dny []" seče přístroj jen v nastavených dnech v týdnu.

*"Pondělí [X]"...*"Neděle [X]": Přístroj seče v nastavených dnech v týdnu v nastavený čas. Jestliže se zobrazuje například "Pondělí []" přístroj v daný den neseče.

"Změnit" : Aktivujte příslušný den [X] nebo ho deaktivujte [], nastavte časy, druh sečení a počáteční body.

2. Nastavení pro všechny dny nebo pro

například "*[M] 07:00-10:00 [?]": Běžné sečení[M] od 07:00 – 10:00hod. s automaticky se měnícím bodem počátku 0 – 9 [?].

například "*[R] 16:00-18:00 [1]": Přístroj se spustí v 16:00 hodin se sečením podél okrajů [R] a pojíždí po celé délce vymezovacího kabelu. Poté začne sekat plochu v počátečním bodu 1 [1]. Kolem 18:00hodiny, resp. jakmile je akumulátor vybitý, najede přístroj zpět do základny.

"Změnit" : Změna vybraného nastavení.

"Dále" : Potvrďte změněné nastavení a pokračujte k dalšímu nastavení.

3. "Uložit" : Všechna změněná

nastavení daného bodu nabídky se uloží.

7.5 Sečení okrajů s ručním spuštěním

Při ručním spuštění je možné zde nastavit, že přístroj začne se sečením podél okrajů. Sečení podél okrajů provádět v naprogramovanou dobu sečení: viz Kapitola

7.4.3 "Nastavení doby sečení", strana155.

2. *"U ručního spuštění"

7.6 Nastavení sečení vedlejších ploch

1. *"Sečení vedlejší plochy"

2. Nastavení doby sečení:

"Neaktivní" : Sečení vedlejších ploch je vypnuté.

"Aktivní" : Přístroj seče, dokud se nevybije akumulátor.

"Doba sečení v min" : Přístroj seče vedlejší plochu po nastavenou dobu. Nastavit lze následující doby sečení: 30/60/90/120/až se vybije akumulátor.

7.7 Nastavení kontrastu displeje

Je-li displej špatně čitelný, například protože je osvícen sluncem, lze zobrazení vylepšit změnou nastavení kontrastu.

1. *"Kontrast displeje"

2. Zvýšení/snížení kontrastu displeje.

7.8 Ochrana nastavení

Je-li ochrana nastavení neaktivní, je třeba zadávat kód PIN jen při potvrzení chyb důležitých z hlediska bezpečnosti.

"Aktivovat" : Aktivace ochrany nastavení.

Jestliže se změnila poloha nebo délka vymezovacího kabelu nebo přístroj již vymezovací kabel nenachází, je třeba provést novou kalibraci.

3. Provedení kalibrační jízdy: viz Kapitola 5.4

"Automatická kalibrační jízda", strana153.

7.10 Vraťte se k nastavení z výroby.

Například před prodejem přístroje je možné obnovit nastavení z výroby.

1. *"Tovární nastavení"

Hlášení: "Nastavení úspěšně obnoveno"457293_a 157 Zobrazení informací 8 ZOBRAZENÍ INFORMACÍ Nabídka "Informace" slouží k zobrazení údajů přístroje. V této nabídce nelze provádět žádná nastavení.

1. Vyvolejte hlavní nabídku.

3. Vyberte bod nabídky.

Upozornění:Body nabídky jsou popsány v následujících odstavcích.

4. Návrat zpět do hlavní nabídky.

"Servis nožů" Udává, za kolik hodin provozu bude třeba provést servis nožů. Počitadlo lze vynulovat ručně. Servis nožů nechejte provést odborným prodejcem, technikem nebo servisním partnerem společnosti AL-KO. Vynulování počítadla servisu nožů:

"Hardware" Zobrazuje informace o přístroji, například o typu, roku výroby, hodinách provozu, sériovém čísle, počtu sečení, celkové době sečení, počtu cyklů nabíjení, celkové době nabíjení, délce smyčky vymezovacího kabelu. "Software" Zobrazuje verzi firmwaru. "Informace o programu" Zobrazuje aktuální nastavení, například celkovou dobu sečení za týden. "Poruchy" Zobrazuje naposledy vzniklá hlášení poruch s datem, časem a chybovým kódem.

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

POZOR! Nebezpečí vyplývající z vody Voda v robotické sekačce na trávu a v základně způsobuje poškození elektrických součástek.

Robotickou sekačku na trávu a základnu nepostřikujte vodou. Čištění robotické sekačky na trávu OPATRNĚ! Nebezpečí poranění řezacími noži Řezací nože jsou velmi ostré a mohou způsobit pořezání.

Dávejte pozor, abyste se žádnou částí těla nepřiblížili k řezacím nožům. Proveďte jednou týdně:

1. Vypněte přístroj.

2. Povrch krytu omeťte, okartáčujte, setřete

vlhkým hadrem nebo jemnou houbou.

3. Dno, povrch sekačky a řezací nože

4. Zkontrolujte řezací nože, zda nejsou

poškozené. Případně je vyměňte: viz Kapitola 9.3 "Výměna řezacích břitů", strana158. Čištění základny

1. Ze základny pravidelně odstraňujte zbytky

trávy a listí nebo jiné předměty.

2. Povrch základny setřete vlhkým hadrem

1. Jednou týdně zkontrolujte celou instalaci, zda

Transformátor se síťovým napájecím kabelem

2. Vadné díly vyměňte za originální náhradní

díly společnosti AL-KO nebo přístroj nechejte opravit servisem AL-KO.CZ 158 Robolinho 3100 Přeprava Kontrola volnoběhu válců Proveďte jednou týdně:

1. Oblasti kolem koleček důkladně očistěte od

zbytků trávy a znečištění. Používejte ruční smetáček a hadr.

2. Zkontrolujte, zda se kolečka otáčejí volně a

zda jsou řiditelná. Upozornění:Jestliže se kolečka otáčejí obtížně nebo nejsou řiditelná, nechejte je vyměnit v servisním středisku AL-KO. Zkontrolujte kontaktní plochy robotické sekačky na trávu

1. Nečistoty setřete hadrem a poté lehce

namažte tukem na kontakty.

2. Stopy po vypálení kontaktních ploch zlehka

obruste jemným brusným papírem a poté lehce namažte tukem na kontakty. Kontrola nabíjecích kontaktů základny

1. Vytáhněte síťovou zástrčku.

2. Nabíjecí kontakty stiskněte směrem k

základně a uvolněte je. Nabíjecí kontakty se musí pružně vrátit zpět do výchozí polohy. Upozornění:Jestliže se nabíjecí kontakty nevracejí pružně zpět, nechejte je vyměnit v servisním středisku AL-KO.

9.3 Výměna řezacích břitů

Opotřebované nebo ohnuté řezací nože musíte vyměnit. POZOR! Poškození přístroje nesprávnou opravou Vyrovnáním ohnutých vestavěných řezacích nožů může dojít k poškození nožového bubnu.

Ohnuté řezací nože nikdy nenarovnávejte.

Ohnuté řezací nože vyměňte za originální náhradní díly AL-KO. OPATRNĚ! Nebezpečí poranění řezacími noži Řezací nože jsou velmi ostré a mohou způsobit pořezání.

Dávejte pozor, abyste se žádnou částí těla nepřiblížili k řezacím nožům.

1. Vypněte přístroj.

2. Přístroj odložte řezacími noži směrem

3. Klíčem na šrouby vyšroubujte upevňovací

4. Řezací nože vytáhněte z uložení nožů.

5. Uložení nožů očistěte měkkým kartáčem.

6. Zasuňte nové řezací nože.

Upozornění:Vždy používejte výhradně originální náhradní díly AL-KO.

7. Upevňovací šrouby opět vsaďte a utáhněte.

Protahovací nože zpravidla není třeba vyměňovat. V případě silného znečištění, které nelze odstranit kartáčem, musí dojít k výměně nožového bubnu. Nevyváženost může totiž vést ke zvýšené hlučnosti, zvýšenému opotřebení a poruchám funkce.

9.4 Výměna pojistky transformátoru(11)

Pokud by transformátor s nepoškozeným napájením s odpovídajícím síťovým napětím nedodával proud:

1. Transformátor (11/2) odpojte od elektrické

2. Vyšroubujte kryt pojistky (11/1) včetně

pojistky transformátoru (11/2).

3. Zkontrolujte pojistku. Je-li vadná, vsaďte

novou pojistku stejné jmenovité hodnoty (2,5A, pomalá).

4. Novou pojistku vsaďte do krytu pojistky.

5. Kryt pojistky včetně pojistky zašroubujte do

transformátoru. 10 PŘEPRAVA Při přepravě přístroje například z hlavní plochy k vedlejší ploše postupujte takto:

1. Přístroj zastavte.

2. Vypněte přístroj.

3. Přístroj zvedejte za držadlo:

Nedotýkejte se řezacích nožů.

Řezací nože musí vždy směřovat od těla.457293_a 159 Skladování 11 SKLADOVÁNÍ

11.1 Uskladnění robotické sekačky na trávu

Přes zimu resp. má-li být mimo provoz déle než 30dnů, přístroj správně uložte.

1. Akumulátor plně nabijte (viz Kapitola 5.1

"Nabití akumulátoru (09)", strana153).

2. Přístroj důkladně vyčistěte (viz Kapitola 9.1

"Čištění", strana157).

3. Uložení přístroje:

stojící na všech kolech,

na suchém, uzamykatelném a čistém místě chráněném proti mrazu,

11.2 Uložení základny

Základnu lze uložit, není to ale nutné. Uložením se však předchází předčasnému stárnutí, například blednutí barev, korozi nabíjecích kontaktů a únavě svorek s pružinami. Jestliže zůstává základna pod širým nebem:

1. Nízkonapěťový kabel sejměte z

transformátoru a stočte ho.

2. Transformátor uložte.

3. Nabíjecí kontakty namažte tukem na

kontakty. Jestliže se základna uskladňuje:

1. Nejdříve proveďte všechny výše uvedené

2. Odpojte základnu od vymezovacího kabelu.

3. Základnu odmontujte a nečistoty smeťte

smetáčkem a odstraňte měkkým navlhčeným hadrem.

4. Uložení základny:

na suchém, uzamykatelném a čistém místě chráněném proti mrazu,

11.3 Přezimování vymezovacího kabelu

Vymezovací kabel může zůstat v zemi a není třeba ho odstraňovat.

1. Jestliže se základna uskladňuje: Odizolované

konce kabelů namažte tukem na kontakty a oviňte lepicí páskou. Díky tomu jsou konce kabelu chráněny před korozí. 12 LIKVIDACE pokyny k zákonu o elektrických a elektronických zařízeních (ElektroG)

Elektrická a elektronická zařízení nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Staré baterie nebo akumulátory, které nejsou zabudovány do stroje pevně, je nezbytné před odevzdáním vyjmout! Jejich likvidace se řídí zákonem o bateriích.

Vlastník, příp. uživatel elektrických a elektronických zařízení mají zákonnou povinnost je po použití vrátit.

Konečný uživatel má vlastní odpovědnost za smazání svých osobních dat na likvidovaném starém stroji! Symbol přeškrtnutého kontejneru na odpadky znamená, že se elektrická a elektronická zařízení nesmí likvidovat prostřednictvím komunálního odpadu. Elektrická a elektronická zařízení lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejny elektrospotřebičů (stále a online), pokud má obchodník povinnost zpětného odběru, anebo ho nabízí dobrovolně. Tato prohlášení platí pouze pro zařízení, která jsou instalována a prodávána v zemích Evropské unie a podléhají evropské právní směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci elektrických a elektronických zařízení.CZ 160 Robolinho 3100 Likvidace Pokyny k zákonu o likvidaci baterií (BattG)

Staré baterie a akumulátory nepatří do domácího odpadu, ale odvážejí se k roztřídění, příp. k ekologické likvidaci!

Kvůli bezpečnému vyjmutí baterií nebo akumulátorů z elektropřístroje a pro informace o jeho typu, resp. o chemickém systému dbejte prosím na následující údaje v Návodu na použití, příp. Montážním návodu.

Vlastník, příp. uživatel baterií nebo akumulátorů mají zákonnou povinnost je po použití vrátit. Odevzdávání se omezuje na běžné množství v domácnosti. Staré baterie mohou obsahovat škodliviny nebo těžké kovy, které mohou poškozovat životní prostředí a zdraví. Zužitkování starých baterií a využití v nich obsažených zdrojů přispívá k ochraně obou těchto důležitých statků. Symbol přeškrtnutého kontejneru na odpadky znamená, že se baterie a akumulátory nesmí likvidovat prostřednictvím komunálního odpadu. Pokud se pod odpadkovým kontejnerem nacházejí nadto znaky Hg, Cd nebo Pb, označuje se tím následující:

Hg: Baterie obsahuje víc než 0,0005% rtuti

Cd: Baterie obsahuje víc než 0,002% kadmia

Pb: Baterie obsahuje víc než 0,004% olova Baterie a akumulátory lze bezplatně odevzdat na následujících místech:

Veřejnoprávní sběrné nebo likvidační stanice (např. komunální sběrné dvory)

Prodejní místa baterií a akumulátorů

Ve sběrných zařízeních společného systému odběru použitých baterií a nepotřebných zařízení

Ve sběrných zařízeních výrobce (pokud je členem společného systému zpětného odběru) Tato prohlášení platí pouze pro baterie a akumulátory, které se prodávají v zemích Evropské unie a podléhají evropské právní směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou platit odlišná ustanovení o likvidaci baterií a akumulátorů.457293_a 161 Pomoc při poruchách

13 POMOC PŘI PORUCHÁCH

13.1 Korekce chyb přístroje a používání

OPATRNĚ! Nebezpečí zranění Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice! Porucha Příčina Odstranění Přístroj se nespouští. Akumulátor je vybitý. Přístroj nabijte v základně. Přístroj uvízne a zahrabe se. Kola se otáčejí dál. Nárazové senzory nereagují. Obraťte se na servis AL-KO. Tráva je příliš vysoká.

Výšku střihu nastavte výše, pak ji postupně snižujte na požadovanou výšku.

Trávu posekejte nakrátko sekačkou na trávu. Přístroj uvízl na nerovnosti v trávníku. Odstraňte nerovnosti. Přístroj seče v nesprávnou dobu. Přístroj má špatně nastavený čas. Nastavte čas. Délka sečení je chybně nastavena. Nastavte dobu sečení. Přístroj ztrácí nastavený čas. Akumulátor je poškozený. Obraťte se na servis AL-KO. Motor se během sečení zastaví. Motor je přetížení. Stroj vypněte, postavte jej na rovný podklad nebo nízký trávník a znovu je nastartujte. Akumulátor je vybitý. Nabijte akumulátor. Řezací nože jsou tupé. Vyměňte řezací nože. Výsledek sečení je nestejnoměrný. Doba sečení je příliš krátká. Naprogramujte delší doby sečení. Sečená plocha je příliš velká. Zmenšete sečenou plochu. Nastaven příliš nízký stupeň výšky sečení. Výšku střihu nastavte výše, pak ji postupně snižujte na požadovanou výšku. Řezací nože jsou tupé.

Vyměňte řezací nože.

Řezací nože upevněte novými šrouby. Provozní doba s akumulátorem se podstatně zkracuje. Nastaven příliš nízký stupeň výšky sečení. Výšku střihu nastavte výše, pak ji postupně snižujte na požadovanou výšku. Tráva je příliš vysoká nebo vlhká.

Nechejte trávu uschnout.

Výšku sečení nastavte na vyšší stupeň.CZ 162 Robolinho 3100 Pomoc při poruchách Porucha Příčina Odstranění Přístroj vibruje nebo je jeho hlučnost příliš velká. Nevyvážení řezacích nožů nebo pohonu řezacích nožů

Obraťte se na servis AL-KO. Akumulátor nelze nabít resp. nízké napětí akumulátoru

Nabíjecí kontakty základny jsou znečištěné.

Kontaktní plochy přístroje jsou znečištěné.

Vyčistěte nabíjecí kontakty a kontaktní plochy.

Základnu připojte k elektrickému napájení.

Přístroj se netrefí na nabíjecí kontakty.

Kontaktní plochy přístroje jsou opálené.

Přístroj umístěte do základny a zkontrolujte, zda nabíjecí kontakty přiléhají.

Vyměňte pojistku (viz Kapitola 9.4 "Výměna pojistky transformátoru(11)", strana158). Životnost akumulátoru skončila.

Obraťte se na servis AL-KO. UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedeny nebo které nemůžete sami odstranit, se obraťte na příslušný zákaznický servis.

13.2 Kódy chyb a odstraňování závad

Kód chyby Příčina Odstranění CN001: Tilt sensor Snímač náklonu byl aktivován:

překročen max. sklon,

sekačka byla nesena,

příliš strmý svah. Přístroj postavte na rovnou plochu a potvrďte chybu. CN002: Lift sensor Snímač zvednutí byl aktivován:

Schránka přístroje se v důsledku zvednutí nebo působení překážky vychýlila směrem nahoru. Odstraňte překážku. CN005: Bumper deflected Přístroj najel na překážku a nemůže se vyprostit (například kolize v blízkosti základny).

Postavte přístroj na rovnou, vymezenou plochu trávníku.

Proveďte korekci polohy vymezovacího kabelu.457293_a 163 Pomoc při poruchách Kód chyby Příčina Odstranění CN007: No loop signal

Vymezovací kabel je vadný.

Signál smyčky je příliš slabý.

Zkontrolujte kontrolky LED na základně.

Zkontrolujte elektrické napájení základny. Vypojte a zapojte transformátor.

Zkontrolujte, zda není vymezovací kabel poškozený. Vadný kabel opravte. CN008: Loop signal weak

Vymezovací kabel je zakopaný příliš hluboko

Zkontrolujte kontrolky LED na základně.

Zkontrolujte elektrické napájení základny. Vypojte a zapojte transformátor.

Vymezovací kabel vyzvedněte do předepsané výšky, případně ho upevněte přímo na trávníku. CN010: Bad position

Přístroj je mimo vymezenou plochu trávníku.

Vymezovací kabel byl položen křížem.

Postavte přístroj na rovnou, vymezenou plochu trávníku.

Zkorigujte polohu vymezovacího kabelu v ohybech a okolo překážek. Odstraňte křížení kabelu. CN011: Escaped robot Přístroj je mimo vymezenou plochu trávníku. Zkorigujte polohu vymezovacího kabelu v ohybech a okolo překážek. CN012: Cal: no loop CN015: Cal: outside Chyba během kalibrace:

Přístroj nemůže najít vymezovací kabel.

Zkontrolujte kontrolky LED na základně.

Zkontrolujte elektrické napájení základny. Vypojte a zapojte transformátor.

Přístroj postavte na předepsanou kalibrační polohu, vyrovnejte ho přesně do pravého úhlu. Přístroj musí mít možnost přejet vymezovací kabel. CN017: Cal: signal weak Chyba během kalibrace:

Vymezovací kabel je vadný.

Přístroj postavte na předepsanou kalibrační polohu, vyrovnejte ho přesně do pravého úhlu.

Zkontrolujte elektrické napájení základny. Vypojte a zapojte transformátor.

Zkontrolujte, zda není vymezovací kabel poškozený. CN018: Cal: Collision Chyba během kalibrace:

Přístroj narazil na překážku. Odstraňte překážku.CZ 164 Robolinho 3100 Pomoc při poruchách Kód chyby Příčina Odstranění CN038: Battery Akumulátor je vybitý:

Smyčka vymezovacího kabelu je příliš dlouhá, obsahuje příliš mnoho ostrůvků. Proveďte korekci polohy vymezovacího kabelu.

Při dobíjení chybí kontakt s nabíjecími kontakty

Vyčistěte nabíjecí kontakty.

Přístroj umístěte do základny a zkontrolujte, zda nabíjecí kontakty přiléhají.

Nechte nabíjecí kontakty zkontrolovat a vyměnit servisním střediskem výrobce.

Překážky v blízkosti základny Odstraňte překážky.

Přístroj uvízl. Postavte přístroj na rovnou, vymezenou plochu trávníku.

Přístroj nenachází základnu.

Zkontrolujte, zda není vymezovací kabel poškozený.

Vymezovací kabel nechte proměřit servisním střediskem výrobce.

Opotřebovaný akumulátor. Akumulátor nechte vyměnit servisním střediskem výrobce.

Vadná nabíjecí elektronika. Nabíjecí elektroniku nechte zkontrolovat servisním střediskem výrobce. CN099: Recov escape Automatické odstranění závady není možné

Hlášení poruchy potvrďte ručně.

V případě opakování: Přístroj nechte zkontrolovat servisním střediskem výrobce. CN104: Battery over heating

Akumulátor je přehřátý (více než 60°C). Vybití není možné.

Nouzové vypnutí prostřednictvím elektronického monitorování

Přístroj vypněte a akumulátor nechejte vychladnout.

Přístroj nepokládejte na základnu. CN110: Blade motor over heating Motor sekačky je přehřátý (více než 80°C).

Přístroj vypněte a nechejte vychladnout.

V případě opakování: Přístroj nechte zkontrolovat servisním střediskem výrobce. CN119: R-Bumper deflected CN120: L-Bumper deflected Přístroj najel na překážku a nemůže se vyprostit. Odstraňte překážku.457293_a 165 Pomoc při poruchách Kód chyby Příčina Odstranění CN128: Recov Impossible Přístroj najel na překážku a nemůže se vyprostit. Odstraňte překážku. Přístroj je mimo vymezenou plochu trávníku.

Postavte přístroj na rovnou, vymezenou plochu trávníku.

Proveďte korekci polohy vymezovacího kabelu. CN129: Blocked WL Motor levého kola je zablokovaný. Odstraňte blokování. CN130: Blocked WR Motor pravého kola je zablokovaný. Odstraňte blokování. UPOZORNĚNÍ V případě poruch, které nejsou v této tabulce uvedeny nebo které nemůžete sami odstranit, se obraťte na příslušný zákaznický servis.CZ 166 Robolinho 3100 Záruka 14 ZÁRUKA Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení buď opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen. Naše záruka platí jen vnásledujících případech:

Dodržování tohoto návodu k použití

Použití originálních náhradních dílů Záruka zaniká v následujících případech:

Svévolné technické změny

Používání v rozporu s určeným účelem Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.

Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem. Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. Stímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

2.2 Robotická kosačka na trávu

3.2 Možné chybné použitie

3.4 Bezpečnostné pokyny

musí byť možné dodržanie vzdialeností:

4.5.7 Obvyklé chyby pri ukladaní kábla (02)

Skrutky svorky (05/2) vyskrutkujte tak, aby v sa mohol do každého otvoru zasu- núť drôt nízkonapäťového kábla.

4. V ponuke „Login“ > „Enter PIN“ zadajte

2. Vyklopte páku (12/2) a otočte v smere pohy-

4. Páku otočte oproti smeru pohybu hodinových

ručičiek, kým širokou stranou neukazuje na uzavretý zámok (12/3).

„Activate“ : Aktivuje snímač dažďa.

„Deactivate“ : Deaktivuje snímač dažďa.

„xx hours xx minutes“ Požadovanú hodnotu zvolíte pomocou a potvrdíte pomocou .

„Change“ : Zmení zvolené na- stavenie.

2. Zvýši/zníži kontrast displeja.

V priebehu údržbárskych, ošetrova- cích a čistiacich prác vždy noste ochranné rukavice!

Používajte ochranné rukavice!

pravidelne odstraňujte zo základne.

Transformátor so sieťovým napäťovým káblom

zvyšky trávy a nečistoty. Pritom použite ruč- nú metličku a handru.

2. Stlačte a uvolnite kontakty nabíjania v smere

Ohnuté rezné nože nenastavujte.

Používajte ochranné rukavice!

6. Nasuňte nové rezné nože.

9.4 Výmena poistky na transformátore(11)

2. Vyskrutkujte kryt poistky (11/1) spolu s poist-

kou z transformátora (11/2).

3. Poistku skontrolujte. Ak je chybná, vložte

5. Kryt poistky spolu s poistkou naskrutkujte do

1. Odoberte a zrolujte nízkonapäťový kábel z

Poistka na transformáto- re je chybná.

Skontrolujte LED-ky na základni.

Skontrolujte elektrické napájanie zá- kladne. Transformátor vytiahnite a opäť zasuňte do zástrčky.

Skontrolujte LED-ky na základni.

Skontrolujte elektrické napájanie zá- kladne. Transformátor vytiahnite a opäť zasuňte do zástrčky.

Skontrolujte LED-ky na základni.

Skontrolujte elektrické napájanie zá- kladne. Transformátor vytiahnite a opäť zasuňte do zástrčky.

Skontrolujte elektrické napájanie zá- kladne. Transformátor vytiahnite a opäť zasuňte do zástrčky.

Pri nabíjaní nie je kontakt s kontaktmi nabíjania

dodržaní tohto návodu na obsluhu
