Robolinho 3100 - Robotmaaier AL-KO - Gratis gebruiksaanwijzing en handleiding

Producttype	Robotmaaier
Merk	AL-KO
Model	Robolinho 3100
Maximaal maaioppervlak	1200 m²
Maximaal toegestane helling	40 % (22°)
Instelbare maaihoogte	30 tot 60 mm (in stappen van 5 mm)
Accu	Geïntegreerde lithium-ion (niet door gebruiker vervangbaar)
Stroomvoorziening	Nettransformator 230 V, laagspanningskabel
Veiligheidssensoren	Kanteling, optillen, botsing, regen
Anti-diefstal PIN-code	Ja (PIN- en PUK-code)
Maaiprogramma	Wekelijks, startpunten, randmaaien
Secundair oppervlak functie	Ja, handmatig maaien
Regensensor	Ja, met instelbare vertraging
Reiniging	Behuizing en maaidek met borstel, niet afspuiten
Vervanging van messen	Ja, maaimessen en maaidek
Zekering op transformator	2,5 A vertraagd

Veelgestelde vragen - Robolinho 3100 AL-KO

Hoe start ik de maaier voor de eerste keer?

Na montage van het basisstation en de perimeterkabel, plaats de maaier in het basisstation en zet hem aan. Voer de basisinstellingen uit: taal, PIN-code (standaard 0000), datum en tijd. Stel de maaihoogte in en start een automatische kalibratierit door het apparaat op het gazon te plaatsen, minimaal 1 m voor het basisstation, en op START te drukken.

Hoe stel ik de maaihoogte in?

Open het deksel, klap de hendel uit en draai deze met de klok mee. Trek de hendel omhoog om de hoogte te verhogen (max 60 mm) of omlaag om te verlagen (min 30 mm). Sluit de hendel en het deksel. De hoogte wordt ingesteld in stappen van 5 mm.

Wat te doen als de maaier het basisstation niet vindt?

Controleer of het basisstation stroom heeft (gele LED brandt) en of de perimeterkabel correct is aangesloten (groene LED brandt). Maak de laadcontacten van het station en de contactoppervlakken van de maaier schoon. Als het probleem aanhoudt, voer dan een nieuwe kalibratie uit via het menu 'Nieuwe kalibratie'.

Hoe reinig ik de robotmaaier?

Schakel het apparaat uit. Gebruik een handveger, borstel of vochtige doek om de behuizing te reinigen. Borstel de onderkant, het maaidek en de messen. Niet afspuiten met water. Reinig ook het basisstation door grasresten te verwijderen.

Hoe vervang ik de maaimessen?

Schakel het apparaat uit en draai het om. Draai de bevestigingsschroeven los, verwijder de versleten messen, maak de behuizing schoon en plaats originele AL-KO vervangingsmessen. Draai de schroeven stevig vast. Draag beschermende handschoenen.

Wat betekent foutcode CN001?

Foutcode CN001 duidt op een activering van de kantelsensor. Het apparaat heeft een te steile helling gedetecteerd of is opgetild. Plaats de maaier op een vlak oppervlak en bevestig de fout.

Hoe stel ik het wekelijkse maaiprogramma in?

Ga naar hoofdmenu > Programma's > Wekelijks programma. Activeer de gewenste dagen en stel de maaitijden in (bijv. 07:00-10:00). U kunt het maaitype kiezen (normaal of randen) en de startpunten. Bevestig met 'Opslaan'.

De accu raakt snel leeg, wat te doen?

Controleer of de maaihoogte niet te laag is, of het gras niet te hoog of nat is. Maak de laadcontacten schoon. Als de accu oud is, kan deze aan het einde van zijn levensduur zijn; laat deze vervangen door de AL-KO onderhoudsservice.

Kan ik de maaier in de regen gebruiken?

De maaier is uitgerust met een regensensor. Indien geactiveerd, keert hij automatisch terug naar het basisstation bij regen. Het wordt afgeraden om in de regen te maaien om nat gras en vuil te voorkomen. Er kan een vertraging worden ingesteld om na het drogen te hervatten.

Hoe bewaar ik de maaier in de winter?

Laad de accu volledig op, reinig het apparaat grondig en berg het rechtop op in een droge, afsluitbare en vorstvrije ruimte. Het basisstation kan worden gedemonteerd en droog worden opgeslagen. Smeer de laadcontacten en bescherm de uiteinden van de perimeterkabel.

GEBRUIKSAANWIJZING Robolinho 3100 AL-KO

1 Over deze gebruikershandleiding 62

1.1 Verklaring van pictogrammen en signaalwoorden 62

2 Productomschrijving 62

2.1 Inhoud van de levering 62

2.2 Robot-grasmaaier....63

2.3 Symbolen op het apparaat 63

2.4 Bedieningsoppervlak 64

2.5 Display.... 64

2.6 Menustructuur 65

2.7 Basisstation 66

2.8 Geïntegreerde accu.... 66

2.9 Beschrijving van de werking 66

3 Veiligheid 67

3.1 Reglementair gebruik 67

3.2 Mogelijk foutief gebruik.... 67

3.3 Veiligheids- en beveiligingsvoorzieningen.... 67

3.3.1 PIN- en PUK-invoer 67

3.3.2 Sensoren 67

3.4 Veiligheidsinstructies.... 68

3.4.1 Gebruiker.... 68

3.4.2 Veiligheid van personen en dieren 68

3.4.3 Veiligheid van het apparaat.... 68

3.4.4 Elektrische veiligheid 68

4 Montage....68

4.1 Apparaat uitpakken 68

4.2 Maaivlakken plannen (01) 69

4.3 Maaigedeeltes voorbereiden 69

4.4 Basisstation opbouwen (03) 69

4.5.1 Begrenzingskabel op het basisstation aansluiten (04) 70

4.5.6 Kabelreserves aanleggen (08) 71

4.5.7 Typische fouten bij het leggen van de kabel (02).... 71

4.6 Basisstation op voeding aansluiten (05).... 71

4.7 Verbindingen aan het basisstation controleren (05).... 72

5 Ingebruikname 72

5.1 Accu laden (09) 72

5.2 Basisinstellingen uitvoeren.... 72
5.3 Maaihoogte instellen 73
5.4 Automatische kalibratierun uitvoeren 73

6 Bediening....73

6.1 Apparaat met de hand starten.... 73
6.2 Maaiwerking staken.... 73
6.3 Nevenoppervlak maaien (01/NF) 74

7 Instellingen.... 74

7.1 Instelling oproepen - Algemeen.... 74
7.2 Geluidssignaal knopbediening activeren/deactiveren 74
7.3 Regensensor instellen.... 74
7.4 Maaiprogramma instellen 74

7.4.1 Maaiprogramma instellen - Algemeen.... 74
7.4.2 Startpunten instellen.... 74
7.4.3 Maaitijden instellen.... 75

7.5 Randen maaien bij handmatige start.... 75
7.6 Maaien van nevenoppervlakken instellen 76
7.7 Displaycontrast instellen.... 76
7.8 Instellingsbescherming.... 76
7.9 Opnieuw kalibreren 76
7.10 Terugzetten op fabrieksinstellingen.... 76

8 Informatie weergeven 76
9 Onderhoud en verzorging 77

9.1 Reiniging 77
9.2 Regelmatige controle 77
9.3 Messen vervangen 77
9.4 Zekering aan de transformator vervangen (11).... 78

10 Transport 78
11 Opslag 78

11.1 Robot-grasmaaier opbergen 78
11.2 Basisstation opbergen 78
11.3 Begrenzingskabel overwinteren 79

12 Verwijderen....79
13 Hulp bij storingen 81

13.1 Apparaat- en hanteringsfouten verhelpen 81
13.2 Foutcodes en oplossing 82

14 Garantie 86
15 CE-conformiteitsverklaring.... 86

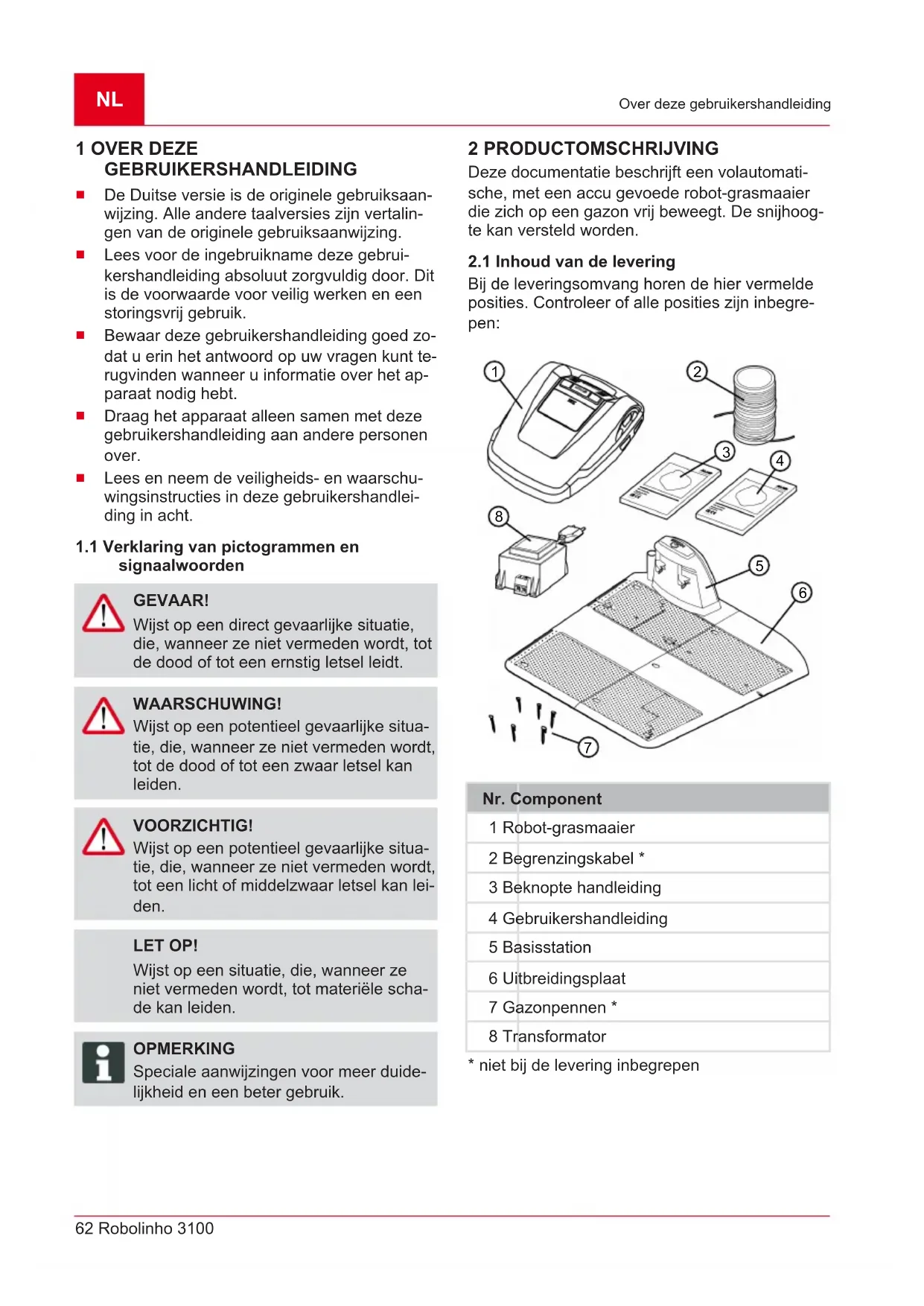

1 OVER DEZE GEBRUIKERSHANDLEIDING

De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
■ Lees voor de ingebruikname deze gebruikershandleiding absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Bewaar deze gebruikershandleiding goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over het apparaat nodig hebt.
Draag het apparaat alleen samen met deze gebruikershandleiding aan andere personen over.
■ Lees en neem de veiligheids- en waarschuwingsinstructies in deze gebruikershandleiding in acht.

1.1 Verklaring van pictogrammen en signaalwoorden

GEVAAR!

Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.

WAARSCHUWING!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot de dood of tot een zwaar letsel kan leiden.

VOORZICHTIG!

Wijst op een potentieel gevaarlijke situa- tie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan lei- den.

LET OP!

Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.

OPMERKING

Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

Deze documentatie beschrijft een volautomatische, met een accu gevoede robot-grasmaaier die zich op een gazon vrij beweegt. De snijhoogte kan versteld worden.

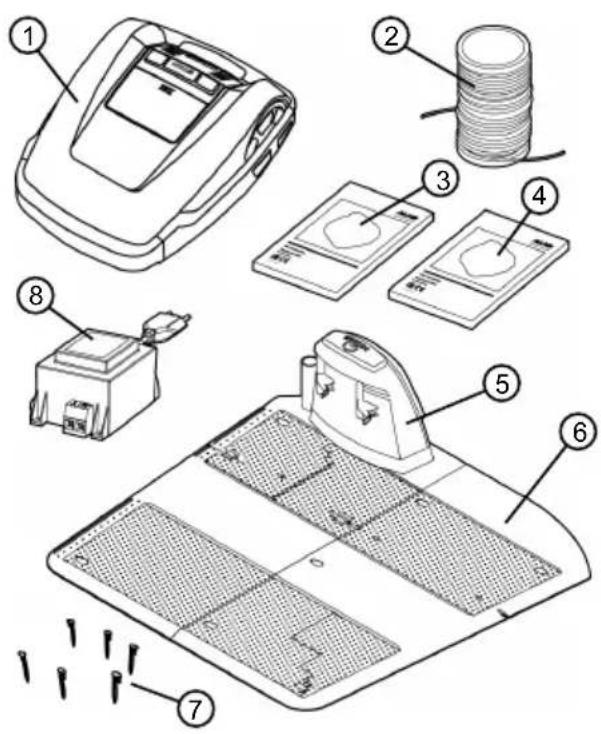

2.1 Inhoud van de levering

Bij de leveringsomvang horen de hier vermelde posities. Controleer of alle posities zijn inbegrepen:

1 Robot-grasmaaier

2 Begrenzingskabel *

3 Beknopte handleiding

4 Gebruikershandleiding

5 Basisstation

6 Uitbreidingsplaat

7 Gazonpennen *

8 Transformator

* niet bij de levering inbegrepen

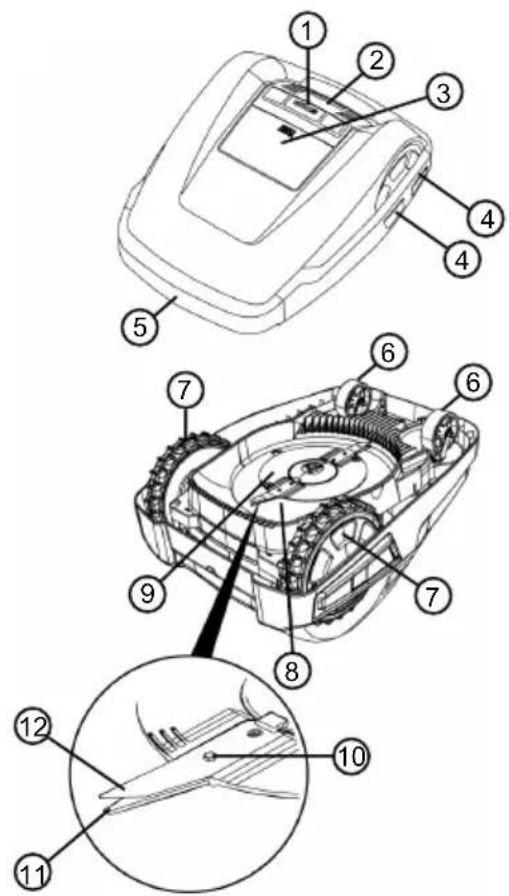

2.2 Robot-grasmaaier

1 STOP-toets (stopt het apparaat meteen en de snijmessen binnen de 2 s)

2 Bedieningsveld met display

3 Hoogteverstelknop (verzonken)

4 Raakvlakken

5 Bumper

6 Voorste wielen (stuurbaar)

7 Aandrijfwielen

8 Maaidek

9 Messenschijf

10 Bevestigingsbout

11 Wegruimmes

12 Snijmes

2.3 Symbolen op het apparaat

Symbool Betekenis

	Houd anderen uit de buurt van de gevarenzone!
	Vereist extra voorzichtigheid tijdens gebruik!
	Blijf met uw handen en voeten bij het snijmechanisme vandaan!
	Houd voldoende afstand!
	Lees vóór ingebruikname de gebruikershandleiding!
	Voer voor het starten van het apparaat het PIN in!
	Rijd niet op het apparaat mee!

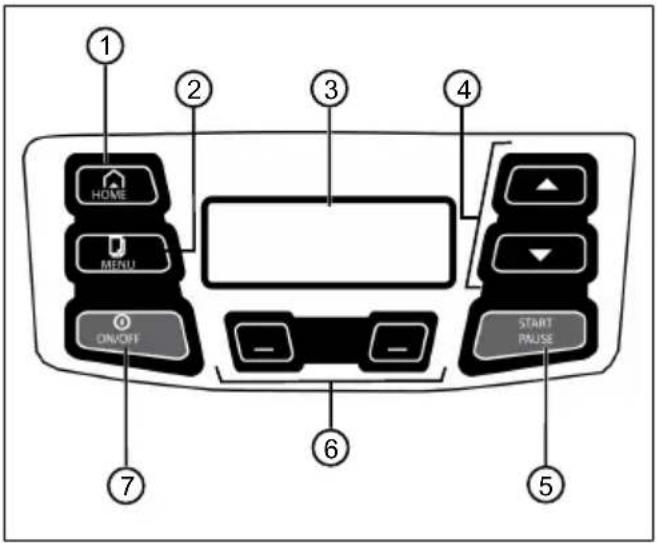

2.4 Bedieningsoppervlak

Nr. Component

1	HOME: Maaiwerking staken, het apparaat rijdt terug naar het basisstation. Het start de volgende dag weer automatisch op de ingestelde maaitijd.
2	MENU: Hoofdmenu oproepen.
3	Het display toont de actuele bedrijfshoe-danigheid van het apparaat, de naam van het geselecteerde menu, de menupunten en de functies die geselecteerd kunnen worden.
4	▲▼: Selecteer de menupunten, verhoog en verlaag de getalwaarden en kies tussen de instellingen.
5	START PAUSE: Maaiwerking met de hand starten en onderbreken of maaiwerking na het indrukken van de Home-toets ( ) meteen hervatten.
6	—|—: Functietoetsen. De functie oproepen die zojuist boven de toets op het display wordt weergegeven.
7	ON/OFF: Apparaat in- en uitschakelen.

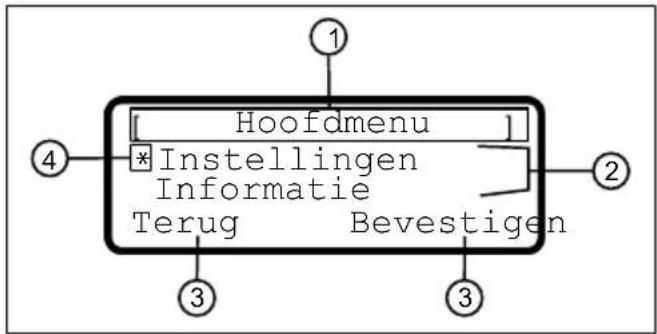

2.5 Display

Nr. Indicatie

1 Naam van het geselecteerde menu (hier: "Hoofdmenu")

2 Menupunten in het menu. Er worden telkens slechts twee menupunten weergegeven (hier: "Instellingen" en "Informatie"). Met de pijltoetsen ( [IMAGE] kunnen er verdere menupunten worden weergegeven.

3 Functies voor het geselecteerde menupunt (hier: "Instellingen"), op te roepen met de functietoetsen ( [IMAGE] deraan het menu.■ : Functietoets links indrukken.■ : Functietoets rechts indrukken.

4 Sterretje voor de markering van het geselecteerde menupunt (hier: "Instellingen")

2.6 Menustructuur

Hoofdmenu	Programma	Weekprogramma zie Hoofdstuk 7.4 "Maaiprogramma instellen", pagina 74
		Startpunten zie Hoofdstuk 7.4.2 "Startpunten instellen", pagina 74
		Programma-info zie Hoofdstuk 8 "Informatie weergeven", pagina 76
	Instel-lingen	Tijdstip zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 72
		Datum zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 72
		Taal zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 72
		PIN-code zie Hoofdstuk 5.2 "Basisinstellingen uitvoeren", pagina 72
		Geluid knopgebruik zie Hoofdstuk 7.2 "Geluidssignaal knopbedie-ning activeren/deactiveren", pagina 74
		Regensensor zie Hoofdstuk 7.3 "Regensensor instellen", pagina 74
		Regensensoruitstel zie Hoofdstuk 7.3 "Regensensor instellen", pagina 74
		Randmaaien zie Hoofdstuk 7.5 "Randen maaien bij handmatige start", pagina 75
		Sub zone actief/inactiefzie Hoofdstuk 7.6 "Maaien van neven-oppervlakken instellen", pagina 76
		Displaycontrast zie Hoofdstuk 7.7 "Displaycontrast instellen", pagina 76
		Beveiliginginstell zie Hoofdstuk 7.8 "Instellingsbescherming", pagina 76
		Opnieuw kalibreren zie Hoofdstuk 7.9 "Opnieuw kalibreren", pagina 76
		Fabrieksinstellingen zie Hoofdstuk 7.10 "Terugzetten op fabrieksinstellingen", pagina 76
	Informa-tie	Mesonderhoud zie Hoofdstuk 8 "Informatie weergeven", pagina 76
		Hardware zie Hoofdstuk 8 "Informatie weergeven", pagina 76
		Software zie Hoofdstuk 8 "Informatie weergeven", pagina 76
		Programma-info zie Hoofdstuk 8 "Informatie weergeven", pagina 76
		Storingen zie Hoofdstuk 8 "Informatie weergeven", pagina 76

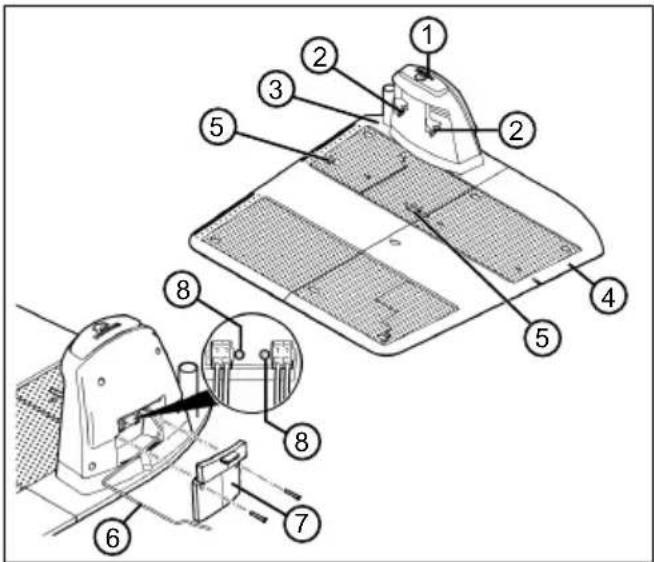

2.7 Basisstation

1 HOME-toets

2 Aansluitcontacten voor opladen

3 Basisplaat

4 Uitbreidingsplaat

5 Veerklemmen voor begrenzingskabel

6 Laagspanningskabel

7 Deksel

8 LEDs voor statusweergave

2.8 Geïntegreerde accu

De accu is vast in het apparaat gemonteerd en mag niet door de gebruiker worden vervangen.

OPMERKING

De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke willekeurige acculaadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.

De accu kan alleen worden opgeladen als het apparaat is ingeschakeld.

De ingebouwde accu is bij aflevering gedeeltelijk opgeladen. Bij normaal gebruik wordt de accu regelmatig opgeladen. Het apparaat rijdt hiervoor terug naar het basisstation.
De geïntegreerde bewakingselectronica beëindigt het opladen automatisch als er een oplaadstatus van 100 % is bereikt.

• Het opladen werkt alleen bij een onberispelijk contact van de laadcontanten van het basisstation met de contactoppervlakken van het apparaat.
  Bij een temperatuur hoger dan 45 °C blokkeert de ingebouwde beveiliging het opladen van de accu. Op deze wijze wordt een accustoring voorkomen.
  Als de bedrijfsduur van de accu ondanks een volledige oplading duidelijk korter is geworden, moet hij bij een AL-KO dealer, technicus of AL-KO servicepartner door een originele accu worden vervangen.
  Als de accu door veroudering of een te lange opslagduur ontladen raakt tot beneden de door de fabrikant vastgelegde drempelwaarde, kan hij niet meer worden opgeladen. Laat de accu en de controle-elektronica controle-ren door uw AL-KO dealer, technicus of servicepartner.
  De laadconditie van de accu wordt getoond op het display. De accustatus na ca. 3 maanden opslag controleren. Schakel hiervoor het apparaat in en lees de accustatus af. Als de accu slechts nog maar voor ca. 30 % is geladen moet het apparaat in het basisstation geplaatst en ingeschakeld worden zodat de accu wordt opgeladen.
  Als er elektrolyt uit het huis is vrijgekomen: Apparaat door een AL-KO servicepunt laten repareren!
• Indien de accu uit het apparaat werd verwijderd: Als er ogen of handen met het vrijgekomen elektrolyt in aanraking zijn gekomen moeten die onmiddellijk met water worden gespoeld. Daarna onmiddellijk een arts raadplegen!

2.9 Beschrijving van de werking

Bewegen op het gazon

De robot-grasmaaier beweegt zich vrij op een door een begrenzingskabel afgezet oppervlak. De oriëntatie van het apparaat gebeurt met sensoren die het magneetveld van de begrenzingskabel herkennen.

Als het apparaat tegen een obstakel stoot blijft het staan en beweegt verder in een andere richting. Als het apparaat vocht herkent, gaat het automatisch terug naar het basisstation. Als het apparaat in een situatie komt waarin er geen werking mogelijk is, schakelt het uit.

Maaiwerking en laadwerking

De maafasen worden afgewisseld door laadfasen. Als de lading van de accu bij het maaien tot een bepaalde waarde (weergave: 0 %) is gedaald, gaat het apparaat langs de begrenzingskabel terug naar het basisstation.

Voor de maaiwerking zijn er vooraf ingestelde maaiprogramma's aanwezig waarin ook oppervlak- en randmaaifuncties zijn opgenomen. Deze maaiprogramma's kunnen door de gebruiker worden gewijzigd.

3 VEILIGHEID

Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een verboden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE-markering) en de afwijzing van elke verantwoordelijkheid vanwege de fabrikant wat betreft schade aan de gebruiker of derden.

De toepassingsgrenzen van het apparaat zijn:

■ max. oppervlak: 1200 m²
■ max. helling/daling: 40 % (22°)
■ max. zijwaartse helling: 40 % (22°)
Temperatuur:
Opladen: 0 – 45 °C
Maaien: 0 – 55 °C

3.2 Mogelijk foutief gebruik

Dit apparaat is niet geschikt voor gebruik in een openbare omgeving, parken, op sportterreinen of in de land- en bosbouw.

3.3 Veiligheids- en beveiligingsvoorzieningen

WAARSCHUWING!

Risico op letsel

Defecte en buiten werking gestelde veiligheids- en beveiligingsvoorzieningen kunnen tot ernstig letsel leiden.

■ Laat defecte veiligheids- en beveiligingsvoorzieningen repareren.
■ De beschermings- en beveiligings- voorzieningen nooit buiten werking stellen.

3.3.1 PIN- en PUK-invoer

Het apparaat kan alleen door invoeren van een PIN (personal Identification Number) worden ge- start. Daardoor wordt het inschakelen door onbe- voegde personen voorkomen. DE PIN-code kan gewijzigd worden.

Als de Pin-code 3 keer verkeerd wordt ingevoerd, is de invoer van de PUK (Personal Unblocking Key) noodzakelijk. Als die ook verkeerd wordt ingevoerd moet er 24 uur voor de volgende invoer worden gewacht.

De PIN- en PUK-code dient ook als diefstalbeveiliging:

■ Bewaar de PIN- en PUK-code ontoegankelijk voor onbevoegde personen.

3.3.2 Sensoren

Het apparaat heeft meerdere veiligheidssensoren. Hij schakelt na het uitschakelen door een veiligheidssensor niet automatisch weer in. De foutmelding wordt op het display weergegeven en moet bevestigd worden. De reden voor de activering van de sensor moet worden verholpen.

Hefsensor

Als het apparaat tijdens de werking aan het huis wordt opgetild, wordt de rijaandrijving uitgeschakeld en de snijmessen worden gestopt.

Stootsensoren voor obstakelherkenning

Het apparaat is uitgevoerd met sensoren die er bij contact met een obstakel voor zorgen dat de rijrichting wordt aangepast. Wanneer het apparaat tegen een obstakel aanstoot, verschuift het bovendeel van de behuizing iets en de stootsensor wordt geactiveerd.

Hellingsensor in rijrichting/zijkant

Als er in rijrichting een helling of een daling of een schuine zijwaartse stand van 22° (40 %) wordt bereikt, keert het apparaat om of verandert van rijrichting.

Regensensor

Het apparaat is uitgevoerd met een regensensor die in geactiveerde hoedanigheid bij regen de maaibeurt onderbreekt en ervoor zorgt dat het apparaat terugrijdt naar het basisstation.

OPMERKING

Het apparaat kan betrouwbaar in de buurt van andere robot-grasmaaiers worden gebruikt.

Het in de begrenzingskabel gebruikte signaal voldoet aan de door EGMF (European Garden Machinery Federation) vastgelegde standaards wat betreft de elektromagnetische emissies.

3.4 Veiligheidsinstructies

3.4.1 Gebruiker

■ Personen van jonger dan 16 jaar en personen die de gebruikershandleiding niet hebben gelezen, mogen het apparaat niet gebruiken. Neem eventueel van toepassing zijnde nationale veiligheidsvoorschriften omtrent de minimum leeftijd van de gebruiker in acht.
Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of geneesmiddelen.

3.4.2 Veiligheid van personen en dieren

- Op openbaar toegankelijke terreinen moeten rondom het maaigebied waarschuwingsborden met het volgende opschrift aangebracht worden:

LET OP!

Automatische grasmaaier!

Kom niet in de buurt van het apparaat! Houd kinderen onder toezicht!

Zorg er tijdens de werking voor dat er geen kinderen in de buurt van het apparaat komen of zijn en dat ze niet met het apparaat spe- len.
■ Het is verboden om op het apparaat te gaan zitten of om in de snijmessen te grijpen!
Blijf met lichaam en kleding uit de buurt van het maaiwerk.

3.4.3 Veiligheid van het apparaat

Zorg er voor het begin van de werkzaamheden voor dat er geen voorwerpen (takken, glazen of metalen voorwerpen, kledingstukken, stenen, tuingerei of speelgoed) in het werkgedeelte van het apparaat liggen. Die kunnen de snijmessen van het apparaat beschadigen of door het apparaat beschadigd worden.

- Gebruik het apparaat alleen onder de volgende voorwaarden:

■ Het apparaat is niet vervuild.
- Het apparaat vertoont geen beschadigingen of slijtage.
Alle bedieningselementen werken.
Basisstation en transformator en de elektrische voedingskabels zijn niet beschadigd en werken.

■ Vervang defecte onderdelen altijd door originele reserve-onderdelen van de fabrikant.
■ Laat het apparaat repareren wanneer het beschadigd raakte.
- De gebruiker van het apparaat is verantwoordelijk voor letsel bij derden of voor materiële schade.

3.4.4 Elektrische veiligheid

• Gebruik het apparaat nooit als er tegelijkertijd een tuinsproeier op het maaioppervlak in bedrijf is.
  ■ Spuit het apparaat niet met water af.
  ■ Open het apparaat niet.

4 MONTAGE

4.1 Apparaat uitpakken

1. Open de verpakking voorzichtig.
2. Haal alle componenten voorzichtig uit de verpakking en controleer ze op transportschade. Opmerking: Neem bij transportschade overeenkomstig de garantiebepalingen direct contact op met uw dealer, technicus of servicepartner van AL-KO.
3. Controleer de leveringsomvang, zie Hoofdstuk 2.1 "Inhoud van de levering", pagina 62.
   Indien het apparaat wordt doorverzonden moeten de originele verpakking en de meegeleverde documenten worden bewaard. Die zijn tevens bij retournering vereist.

4.2 Maaivlakken plannen (01)

Locatie van het basisstation (01/1)

kortste mogelijke afstand naar het grootste maaioppervlak
in de schaduw, vlak en beschermd tegen sterke weersinvloeden
■ aansluitmogelijkheid voor voeding
■ Het aanhouden van de afstanden moet mogelijk zijn:
vrij toegankelijk voor de robot-grasmaaier
- links en rechts van het basisstation min. 1 m vrij
Afstand naar achteren min. 35 cm vanaf de begrenzingskabel t.o.v. de muur

Leggen van de begrenzingskabel (01)

De begrenzingskabel moet in een doorlopende lus rechtsom worden gelegd.

Doorgangen tussen de maaigedeeltes (01/i)

Een doorgang is een nauwe strook op het gazon en kan ertoe dienen om twee maaioppervlakken te verbinden.

Hoofdoppervlak en nevenoppervlak(ken) (01)

■ Hoofdoppervlak (01/HF): Is het gazon waarop zich het basisstation bevindt en dat door het apparaat over het gehele oppervlak automatisch gemaaid kan worden.
■ Nevenoppervlak (01/NF): Is een gazon dat door het apparaat vanuit het hoofdoppervlak niet kan worden bereikt. Nevenoppervlakken kunnen met handmatige werking worden bewerkt.

Hoofd- en nevenoppervlak zijn echter alleen door dezelfde, ononderbroken begrenzingkabel omheind.

Positie van de startpunten (01/X0 - 01/X3)

Het apparaat beweegt op de vastgelegde maai- tijd langs de begrenzingskabel tot aan het vast- gelegde startpunt en begint daar met maaien. Met de startpunten kan er vastgelegd worden welke gedeeltes van het maaioppervlak er meer worden gemaaid.

4.3 Maaigedeeltes voorbereiden

1. Controleer of het gazon groter is dan de oppervlaktecapaciteit van het apparaat. Bij een te groot gazon ontstaat er een onregelmatig gemaaid gazon. Verklein het te maaien oppervlak indien nodig.

2. Voor de montage van basisstation en begrenzingskabel en voor de inbedrijfstelling van het apparaat: Het gazon met een grasmaaier op een kleine snijhoogte maaien.

3. Obstakels op het gazon verwijderen of met de begrenzingskabel afzetten (zie Hoofdstuk 4.5.3 "Obstakels afzetten", pagina 70):

Vlakke obstakels waar overheen kan worden bewogen en die de snijmessen kunnen beschadigen (bijv. vlakke stenen, overgangen van gazon naar terras of pa- den, Tegels, randstenen enz.)
■ Gaten in en verheffingen op het gazon (bijv. molshopen, woelgaten, dennenappels, gevallen fruit enz.)
■ Steile hellingen van meer dan 40 % (22°)
Water (bijv. vijvers, beken, zwembaden enz.) en de afzetting ervan t.o.v. het gazon
■ Struiken en heggen die breder kunnen worden

OPMERKING

Afzettingen zijn alleen noodzakelijk als ze door de stootsensoren van de robot-grasmaaier niet kunnen worden herkend. Vermijd te veel of onnodige afzettingen.

4.4 Basisstation opbouwen (03)

1. Basisplaat (03/1) aan het basisstation (03/2) bevestigen.
2. Uitbreidingsplaat (03/3) op de basisplaat (03/1) aanbrengen.
3. Basisstation (01/1) haaks t.o.v. de positie van de begrenzingskabel plaatsen en vlak op de grond uitlijnen. Met een waterpas de uitlijning van het basisstation controleren en indien nodig de positie van het basisstation aanpassen.
4. Basisplaat (03/1) en uitbreidingsplaat (03/3) met gazonpennen (03/4) bevestigen.

Als de meegeleverde begrenzingskabel te kort is, kan bij de AL-KO dealer, de technicus of de servicepartner een verlengkabel verkregen worden.

4.5.1 Begrenzingskabel op het basisstation aansluiten (04)

1. Het uiteinde van de begrenzingskabel (04/1) uit de verpakking trekken.
2. De isolatie van het kabeluiteinde ca. 10 mm strippen.
3. Het geïsoleerde kabeluiteinde (04/3) in de veerklem (04/4) op de aansluiting (04/6) van het basisstation (04/2) steken.
4. Veerklem (04/4) met het kabeluiteinde in de basisplaat van het basisstation drukken.
5. Afdekkap (04/5) op de veerklem (04/6) steken.

De begrenzingskabel kan zowel op het gazon worden gelegd of kan 10 cm onder het gazonoppervlak worden ingewerkt. Het inwerken onder het gazonoppervlak kan door uw dealer uitgevoerd worden.

Beide varianten kunnen met elkaar gecombineerd worden.

LET OP!

Gevaar voor beschadiging van de begrenzingskabel

Als de begrenzingskabel beschadigd of doorgesneden wordt is de overdracht van de besturingssignalen naar het apparaat niet meer mogelijk. In dat geval moet de begrenzingskabel gerepareerd of vervangen worden. Begrenzingskabels zijn verkrijgbaar bij AL-KO.

Leg de begrenzingskabel altijd direct op de grond. Bevestig hem indien nodig met een extra gazonpen.
- Bescherm de begrenzingskabel bij het leggen en tijdens de werking tegen beschadigingen.
■ Graaf en verticuteer niet in de buurt van de begrenzingskabel.

1. Leid de begrenzingskabel ten minste 1 m recht weg van het basisstation (01/a).
2. Bevestig de begrenzingskabel met regelmatige afstanden met gazonpennen of leg hem ondergronds (max. 10 cm diep).
3. Begrenzingskabel om obstakels heen leggen: zie Hoofdstuk 4.5.3 "Obstakels afzetten", pagina 70.

4. Doorgangen tussen de afzonderlijke maaioppervlakken aanleggen: zie Hoofdstuk 4.5.4 "Doorgangen afzetten (01/i)", pagina 71.

5. Te grote stijgingen of dalingen afzetten: zie Hoofdstuk 4.5.5 "Hellingen afzetten", pagina 71.

6. Kabelreserves aanleggen: zie Hoofdstuk 4.5.6 "Kabelreserves aanleggen (08)", pagina 71.
7. Leid de begrenzingskabel vanaf een afstand van ten minste 1 m recht naar het basisstation (01/k).
8. Sluit de begrenzingskabel na het leggen aan op de aansluiting (04/7) van het basisstation: zie Hoofdstuk 4.5.1 "Begrenzingskabel op het basisstation aansluiten (04)", pagina 70.

4.5.3 Obstakels afzetten

Afhankelijk van de omgeving van het werkgedeelte moet de begrenzingskabel met verschillende afstanden t.o.v. de obstakels worden gelegd. Gebruik voor de bepaling van de juiste afstand de liniaal die van de verpakking afgehaald kan worden.

OPMERKING

Afzettingen zijn alleen noodzakelijk als ze door de stootsensoren van de robot-grasmaaier niet kunnen worden herkend. Vermijd te veel of onnodige afzettingen.

Afstand t.o.v. muren, hekken, bloembedden: min. 15 cm (01)

Het apparaat beweegt met een afstand naar buiten van 15 cm langs de begrenzingskabel. Leg daarom de begrenzingskabel met een afstand van ten minste 15 cm t.o.v. muren, hekken of bloembedden.

Afstand t.o.v. terrasranden en getegelde paden (06)

Als de rand van het terras of het pad hoger is dan het gazon moet er een afstand van ten minste 15 cm aangehouden worden. Als de rand van het terras of het pad op gelijke hoogte van het gazon ligt kan de kabel precies op de rand worden gelegd.

Afstand van obstakels t.o.v. de begrenzingskabel (01)

Als de begrenzingskabels van het obstakel weg of naar het obstakel toe precies zijn samengelegd, d.w.z. met een afstand van 0 cm, beweegt het apparaat over de begrenzingskabels heen. De begrenzingskabels mogen niet gekruist worden (01/g).

Leggen van de begrenzingskabel rond hoeken (07)

Bij naar binnen verlopende hoeken (07/a): Begrenzingskabel diagonaal leggen om te voorkomen dat het apparaat in de hoek vast komt te zitten.
Bij naar buiten verlopende hoeken met obstakels (07/b): Begrenzingskabel in een punt leggen om te voorkomen dat het apparaat tegen de hoek aan botst.
Bij naar buiten verlopende hoeken zonder obstakels: Begrenzingskabel met een hoek van 90° leggen.

4.5.4 Doorgangen afzetten (01/i)

De volgende afstanden moeten in de doorgang aangehouden worden:

■ Totale breedte: min. 60 cm
■ Afstand van de begrenzingskabel t.o.v. de rand: 15 cm
■ Afstand tussen de begrenzingskabels: min. 30 cm

4.5.5 Hellingen afzetten

Hellingen van meer dan 40 % moeten met de begrenzingskabel afgezet worden (40 % = 40 cm helling per 1 m horizontaal).

4.5.6 Kabelreserves aanleggen (08)

Om na de inrichting van het maaibereik het basisstation nog te kunnen verplaatsen of het maaibereik te vergroten, moet er op regelmatige afstanden een reservelengte in de begrenzingskabel worden ingebouwd.

Kies het aantal kabelreservelengtes naar eigen goeddunken.

OPMERKING

Vorm bij reservelengtes geen open lussen.

1. Leg de begrenzingskabel rond de actuele gazonpen (08/1) en weer terug naar de vorige gazonpen (08/3).
2. Leid de begrenzingskabel dan weer terug naar de actuele gazonpen (08/1). Er ontstaat een lus. De kabels moeten bij elkaar liggen.
3. Indien nodig de lus in het midden met een extra gazonpen (08/2) aan de grond bevestigen.

4.5.7 Typische fouten bij het leggen van de kabel (02)

■ De begrenzingskabel wordt niet ten minste 1 m recht weg van het basisstation (02/a) geleid.
■ De kabelreserves van de begrenzingskabel worden niet in een gelijkmatige langwerpige lus gelegd (02/b).
■ De begrenzingskabel wordt niet deskundig rond de hoeken gelegd (02/c).
■ De begrenzingskabel wordt gekruist of niet rechtsom gelegd (02/d).
De begrenzingskabel wordt te onnauwkeurig gelegd, zodat randgedeeltes van het gazon niet gemaid kunnen worden (02/e).
■ De startpunten worden te ver weg van het basisstation vastgelegd (02/f).
De begrenzingskabel wordt bij het heen- en terugleiden van de rand naar een obstakel binnen het gazon niet direct naast elkaar liggend gelegd (02/g).
■ De begrenzingskabel wordt over de rand van het gazon heen gelegd (02/h).
Bij het leggen van de begrenzingskabel wordt de minimum afstand voor doorgangen van 30 cm onderschreden (02/i).
■ De begrenzingskabel wordt te dicht, d.w.z. met een afstand van minder dan 15 cm t.o.v. onpasseerbare obstakels gelegd (02/j).

4.6 Basisstation op voeding aansluiten (05)

1. Transformator (05/1) op een droge, tegen re-gen en spatwater beschermde plek plaatsen.
2. Laagspanningskabel (05/3) van het basisstation (05/4) afrollen en beschermd tegen beschadigingen tot aan de plek van de transformator leggen.
3. Laagspanningskabel op de transformator aansluiten:

Boutjes van de kroonsteen (05/2) zo ver losdraaien dat er in iedere opening een draad van de laagspanningskabel gestoken kan worden.
- Draden insteken. Opmerking: Er hoeft niet op de polariteit te worden gelet.
Boutjes in de kroonsteen draaien tot de draden veilig vastzitten.

1. Voedingskabel (05/5) van de transformator in het stopcontact steken.

OPMERKING

Wij adviseren om de transformator op het spanningsnet via een FI-aardlekschake-laar met een nominale lektroom van < 30 mA aan te sluiten.

4.7 Verbindingen aan het basisstation controleren (05)

1. Controleer of beide LEDs (05/8, 05/9) branden. Indien niet:

■ Trek de voedingskabel los.
■ Controleer alle stekkerverbindingen van de voeding en van de begrenzingskabel op juiste montage en beschadigingen.

1. Indien nodig boutjes (05/7) aan het deksel (05/6) van het basisstation losdraaien en deksel verwijderen.

Toestandsweergaven van de LEDs

Led's Bedrijfstoestanden
Geel (05/8)	Brandt als de voeding in orde is.Knippert als het apparaat in het basisstation staat en wordt op-geladen.
Groen (05/9)	Bandt als de begrenzingskabel correct is gelegd en de lus in or-de is.Knippert als de lus van de be-grenzingskabel niet in orde is.

5 INGEBRUIKNAME

Dit hoofdstuk beschrijft de handelingen en instellingen die nodig zijn om de robot-grasmaaier na de montage voor de eerste keer in bedrijf te stellen. Voor alle andere instellingen zie Hoofdstuk 7 "Instellingen", pagina 74.

5.1 Accu laden (09)

De ingebouwde accu is bij aflevering gedeeltelijk opgeladen. Bij normaal gebruik wordt de accu van het apparaat regelmatig opgeladen.

OPMERKING

De accu moet voor het eerste gebruik compleet worden opgeladen. De accu kan in elke willekeurige acculaadtoestand worden opgeladen. Het is niet slecht voor de accu als het opladen wordt onderbroken.

De accu kan alleen worden opgeladen als het apparaat is ingeschakeld.

1. Apparaat (09/1) zodanig in het basisstation (09/3) plaatsen dat de contactoppervlakken van het apparaat de laadcontacten van het basisstation raken.
2. Apparaat inschakelen.
3. Het display op het apparaat toont: "Accu wordt opgeladen". Indien niet: zie Hoofdstuk 13 "Hulp bij storingen", pagina 81.

5.2 Basisinstellingen uitvoeren

1. Afdekklep van het bedieningspaneel omhoogklappen.
2. Apparaat inschakelen. Firmware, co-denummer en type worden weergegeven.
3. In het menu de taalkeuze selecteren:

1. In het menu "Aanmelding" > "PIN invoeren" het vooraf ingestelde PIN 0000 invoeren. Hiervoor met het cijfer selecteren en telkens met bevestigen. Na de invoer van het PIN wordt de toegang vrijgeschakeld.
2. In het menu "PIN wijzigen":

Bij "Nieuwe PIN invoeren" een zelf gekozen nieuwe PIN van vier plaatsen invoeren. Hiervoor na elkaar met ▲▼ een cijfer selecteren en telkens met □ bevestigen.

Bij "Nieuwe PIN herhalen" het nieuwe PIN opnieuw invoeren. Als beide invoeren identiek zijn, wordt het volgende weergegeven: "Wijziging PIN succesvol".

1. In het menu "Datum invoeren" de actuele datum instellen (formaat: DD.MM.20JJ). Hier- voor na elkaar met een cijfer selecte- ren en telkens met bevestigen.

2. In het menu "Tijdstip invoeren" > "24- uur indeling" de actuele tijd instellen (for- maat: HH:MM). Hiervoor na elkaar met
   een cijfer selecteren en telkens met bevestigen.

De basisinstelling is voltooid. De status "Niet gekalibreerd Startknop indrukken" wordt weergegeven.

5.3 Maaihoogte instellen

De maaihoogte kan met stappen van 5 mm tussen de 30 en 60 mm met de hand worden versteld.

1. Deksel (12/1) openen.

2. Hendel (12/2) openklappen en rechtsom draaien tot hij met de brede kant naar het open slot (12/4) wijst.

3. Maaihoogte instellen:

■ Hendel stapsgewijs omhoogtrekken. De snijhoogte (d.w.z. de gazonhoogte) wordt groter.
■ Hendel stapsgewijs omlaagdrukken. De snijhoogte (d.w.z. de gazonhoogte) wordt kleiner.

1. Hendel linksom draaien tot hij met de brede kant naar het gesloten slot (12/3) wijst.

2. Hendel omlaagklappen.

3. Deksel sluiten.

5.4 Automatische kalibratierun uitvoeren

Zet het apparaat op de beginstand (10)

1. Zet het apparaat binnen het maaioppervlak op de beginstand:

■ min. 1 m links en 1 m voor het basisstation
■ met de voorkant op de begrenzingskabel uitgelijnd

Kalibratierun starten

1. Controleer dat er binnen het te voorspellen bewegingsgedeelte van het apparaat geen obstakels aanwezig zijn. Het apparaat moet met beide voorwielen over de begrenzingskabel heen kunnen rijden. Verwijder obstakels indien nodig.

2. Apparaat starten. Op het display wordt weergegeven:

■ "! Waarschuwing! Aandrijving start"
■ "Kalibratie", "Fase [1]"

Tijdens de kalibratierun

Het apparaat rijdt voor de bepaling van de signaalsterkte binnen de begrenzingskabel eerst twee keer over de begrenzingskabel heen en vervolgens naar het basisstation en blijft daar stilstaan. De accu wordt opgeladen.

OPMERKING

Het apparaat moet bij het binnenrijden in het basisstation blijven staan. Als het apparaat bij het binnenrijden in het basisstation de contacten niet raakt, rijdt het verder langs de begrenzingskabel. Als het apparaat niet door het basisstation rijdt is de kalibratieprocedure mislukt. In dat geval moet het basisstation beter uitgelijnd en de kalibatieprocedure herhaald worden.

Na de kalibratie

De vooraf ingestelde actuele maaitijd wordt aangegeven.

Voor alle andere instellingen zie Hoofdstuk 7 "Instellingen", pagina 74.

6 BEDIENING

6.1 Apparaat met de hand starten

1. Apparaat inschakelen.
   Voor randen maaien buiten de planning: zie Hoofdstuk 7.5 "Randen maaien bij handmatige start", pagina 75.

2. Apparaat met de hand starten.

6.2 Maaiwerking staken

■ HOME Toets op het basisstation (09/4) of op het apparaat indrukken.

Het apparaat rijdt automatisch naar het basisstation. Het wist het maaiprogramma van de actuele dag en start de volgende dag weer op het ingestelde tijdstip.

■ START PAUSE Toets op het apparaat indrukken. De maaiwerking wordt gedurende een half uur onderbroken.

■ ON/OFF Toets op het apparaat indrukken. Het apparaat wordt uitgeschakeld.

OPMERKING

In gevaarlijke situaties kan het apparraat met de STOP-toets (09/2) worden ge- stopt.

6.3 Nevenoppervlak maaien (01/NF)

1. Apparaat optillen en met de hand op het nevenoppervlak plaatsen.
2. Apparaat inschakelen.
3. Hoordmenu oproepen.
4. * "Instellingen"
5. *Sub zone maaien"
6. Maaitijd met selecteren.
7. Apparaat met de hand starten.

Afhankelijk van de instelling: Het apparaat maait gedurende de ingestelde tijd en schakelt vervolgens uit of maait verder tot de accu leeg is.

Na het maaien van het nevenoppervlak het apparaat weer met de hand in het basisstation plaatsen.

7 INSTELLINGEN

7.1 Instelling oproepen - Algemeen

1. Huo menu oproepen.

Opmerking: Het sterretje * voor het menu- punt geeft aan dat het zojuist is geselecteerd.

1. *instellingen"

1. Gewenst menupunt selecteren.

1. Instellingen uitvoeren.

Opmerking: De menupunten worden in de paragrafen hierna beschreven.

1. Terugdaan naar het hoofdmenu.

OPMERKING

Verdere menupunten: zie Hoofdstuk 5.2

"Basisinstellingen uitvoeren", pagina 72.

7.2 Geluidssignaal knopbediening activeren/deactiveren

1. * "chuid knopgebruik"

1. Geluidssignaal knopbediening activeren/de-activeren:

■ "Activeren":
Geluidssignaal knopbediening activeren.
■ "Deactiv."
Geluidssignaal knopbediening deactive- ren.

7.3 Regensensor instellen

OPMERKING

Maaien van een droog gazon reduceert vervuilingen.

Door het activeren van de regensensor en het instellen van een vertragingstijd kan er worden voorkomen dat het apparaat bij een nat gazon maait.

Als de regensensor geactiveerd is, rijdt het apparaat terug naar het basisstation als het begint te regenen. Daar blijft het tot de regensensor is gedroogd. Vervolgens wacht het nog de tijd af die als vertraging is ingesteld voordat het doorgaat met maaien.

1. *Regensensor"

1. Regensensor activeren/deactiveren:

■ "Activeren":
Regensensor activeren.

■ "Deactiv." :

Regensensor deactiveren.

1. Vertraging van de regensensor instellen:

*Regensensoruitstel"

■ "xx uren xx minuten"
Gewenste waarde voor uur/minuten na
elkaar met ▲ selecteren en telkens
met bevestigen.

7.4 Maaiprogramma instellen

7.4.1 Maaiprogramma instellen - Algemeen

1. Hoordmenu oproepen.

2. * "togramma"

1. Merupunt selecteren.

1. Instellingen uitvoeren. Opmerking: De menupunten worden in de paragrafen hierna beschreven.

7.4.2 Startpunten instellen

Startpunten teaches

1. Apparaat in het basisstation plaatsen.

2. Apparaat inschakelen.

3. HooTumenu oproepen.

4. *programma"

1. *startpunten"

1. *Startpunten inleren"

1. *Start inleerrit voor startpunten "

■ " Start " Het apparaat beweegt langs de begrenzingskabel.

■ "Hier" □—, als het apparaat het gewenste startpunt heeft bereikt. Het startpunt wordt opgeslagen.

1. "Stel startpunt 1 in " ☐, als bij de teachrun geen startpunt is vastgelegd. Als er hier geen startpunt wordt vastgelegd, worden de startpunten automatisch vastgelegd.

2. " Startpunt x: XXm ", als het laatste startpunt is bereikt.

Startpunten met de hand vastleggen (01)

Het eerste startpunt (01/X0) is vooraf ingesteld en bevindt zich 1 m rechts naast het basisstation. Achter dit punt kunnen er maximaal 9 verdere startpunten (X1 t/m X9) worden geprogrammeerd. Houd bij het vastleggen van de startpunten rekening met het volgende:

Stel de startpunten niet te ver verwijderd van het basisstation en niet te dicht bij elkaar in (02/f).

■ Gebruik slechts zoveel startpunten als nodig.

1. *Startpunten"

1. *+mt X1 bij [020m]"

Met ▲en cijfer selecteren en telkens met bevestigen.

1. *int X2 bij [075m]""

Met ▲en cijfer selecteren en telkens met bevestigen.

1. Verdere startpunten vastleggen indien nodig.

2. Teruggaan naar het hoofdmenu.

7.4.3 Maaitijden instellen

OPMERKING

Tussen de programmering van de maai- tijden en het starten van het maaien moeten 30 minuten liggen. Indien niet start het apparaat pas op het volgende geprogrammeerde maaitijdstip.

In het menupunt "Weekprogramma" worden de dagen van de week en de tijdstippen ingesteld waarop het apparaat moet maaien. Pas deze instellingen indien nodig aan op de afmetingen van

het gazon. Als er na ongeveer een week nog on- gemaaide gedeeltes te zien zijn moeten de maai- tijden verlengd worden.

1. *weekprogramma"

*Elke dag [X]": Het apparaat maait iedere dag op de ingestelde tijdstippen. Als "Elke dag [ ]" wordt aangegeven, maait het apparaat alleen op de ingestelde weekdagen.

*Maandag [X] "...*Zondag [X]": Het apparaat maait op de ingestelde weekdag op de ingestelde tijdstippen. Als bijv. "Maandag [ ]" wordt weergegeven, maait het apparaat op de betreffende dag niet.

■ "Wijzigen": De betreffende dag activeren [X] of deactiveren [ ], tijden, manier van maaien en startpunten instellen.

1. Instellingen voor alle dagen of de betreffende dag uitvoeren:

bijv. "* [M] 07:00-10:00 [?]": Normaal maaien [M] van 07:00 - 10:00 uur met automatisch wisselend startpunt 0 - 9 [?].

bijv. "* [R] 16:00-18:00 [1]": Het apparaat start om 16:00 uur met het maaien van randen [R] en beweegt langs de gehele begrenzingskabel. Daarna begint het maaien van het oppervlak op startpunt 1 [1]. Om 18:00 uur of zo- dra de accu leeg is, rijdt het apparaat te- rug naar het basisstation.

■ "Wijzigen": Geselecteerde instelling wijzigen.

■ "Verder": Gewijzigde instelling bevestigen en verder naar de volgende instelling.

1. "Opslaan": Allegewijzigde instellingen van het menupunt opslaan.

7.5 Randen maaien bij handmatige start

Voor de handmatige start kan hier ingesteld worden dat het apparaat met het maaien van de randen begint.

Randen op de geprogrammeerde maaitijdstippen maaien: zie Hoofdstuk 7.4.3 "Maaitijden instellen", pagina 75.

1. *"Randmaaien"

1. *"handmatige start"

7.6 Maaien van nevenoppervlakken instellen

1. *Sub zone maaien"

1. Maaitijden instellen:

■ "inactief" : Het maaien van nevenoppervlakken is uitgeschakeld.

■ "actief": Het apparaat maait tot de accu leeg is.

■ "Maaitijd in min" · Het apparaat maait gedurende de ingestelde tijd het nevenoppervlak. De volgende maaitijden kunnen ingesteld worden: 30/60/90/120/tot accu leeg.

7.7 Displaycontrast instellen

Als het display bijv. vanwege zoninstraling slecht af te lezen valt, kan de weergave door wijziging van het displaycontrast verbeterd worden.

1. * "Displaycontrast"

1. Displaycontrast verhogen/verlagen.

7.8 Instellingsbescherming

Als de instellingsbescherming gedeactiveerd is hoeft alleen bij het bevestigen van voor de veiligheid belangrijke fouten de PIN-code ingevoerd te worden.

1. *Beveiliginginstell"

1. Instellingsbescherming activeren/deactive- ren:

■ "Activeren" Instellingsbescherming activeren.

■ "Deactiv." Instellingsbescherming deactiveren.

7.9 Opnieuw kalibreren

Als de positie of de lengte van de begrenzingskabel werd gewijzigd of het apparaat de begrenzingskabel niet meer kan vinden, moet er opnieuw gekalibreerd worden.

1. "Opnieuw kalibreren"

1. "Kalibratie resetten?"

2. Kalibratierum uitvoeren: zie Hoofdstuk 5.4 "Automatische kalibratierun uitvoeren", pagina 73.

7.10 Terugzetten op fabrieksinstellingen

De fabrieksinstelling van het apparaat kunnen bijv. voor een doorverkoop teruggezet worden.

1. *"abrieksinstellingen"

Melding: "Reset van instellingen succesvol"

Het menu "Informatie" dient voor de weergave van de apparaatgegevens. In dit menu kunnen verder geen instellingen worden gedaan.

1. Hoordmenu oproepen.

2. *informatie"

1. Menupunt selecteren. Opmerking: De menupunten worden in de paragrafen hierna beschreven.

2. Teruggaan naar het hoofdmenu.

"Mesonderhoud"

Geeft aan over hoeveel bedrijfsuren er een messenservice noodzakelijk is. De teller kan met de hand teruggezet worden. De messenservice van een AL-KO dealer, technicus of een servicepartner uit laten voeren.

Teller voor de messenservice terugzetten:

1. "Bevestigen"

"Hardware"

Geeft informatie weer over het apparaat, als bijv. type, fabricagejaar, bedrijfsuren, serienummer, aantal maaibeurten, totale maaitijd, aantal laad-cycli, totale oplaadtijd, lengte van de lus van de begrenzingskabel.

"Software"

Geeft de firmware-versie aan.

"Programma-info"

Toont actuele instellingen als bijv. de totale wekelijkse maaiduur.

"Storingen"

Geeft de als laatste opgetreden storingsmeldingen met datum, tijd en foutcode weer.

9 ONDERHOUD EN VERZORGING

VOORZICHTIG!

Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!

9.1 Reiniging

LET OP!

Gevaar door water

Water in de robot-grasmaaier en in het basisstation leidt tot schade aan elektrische componenten.

■ Spuit de robot-grasmaaier en het basisstation niet met water af.

Robot-grasmaaier reinigen

VOORZICHTIG!

Kans op letsel door snijmessen

De snijmassen zijn erg scherp en kunnen snijwonden veroorzaken.

Draag veiligheidshandschoenen!

- Let erop dat lichaamsdelen niet in de snijmessen terechtkomen.

Een keer per week uitvoeren:

1. Apparaat uitschakelen.
2. Oppervlak van het huis met een stoffer, een borstel, een vochtige doek of een fijne spons afvegen.
3. Onderbodem, maaidek en snijmessen met een borstel afborstelen.
4. Snijmessen op beschadigingen controleren. Indien nodig vervangen: zie Hoofdstuk 9.3 "Messen vervangen", pagina 77.

Basisstation reinigen

1. Grasrestanten en loof of andere voorwerpen regelmatig uit het basisstation verwijderen.
2. Oppervlak van het basisstation met een vochtige doek of een fijne spons afvegen.

9.2 Regelmatige controle

Algemene controle

1. Controleer één keer per week de gehele installatie op beschadigingen:

Apparaat
Basisstation
Begrenzingskabel
Laagspanningskabel
■ Transformator met voedingskabel

1. Vervang defect onderdelen door originele onderdelen van AL-KO of door een servicepunt van AL-KO.

Wielen controleren op vrije beweging

Een keer per week uitvoeren:

1. De omgeving van de rollen grondig van gras- restanten en vervuilingen ontdoen. Gebruik hiervoor een stoffer en een doek.
2. Controleer of de rollen soepel draaien en of ze gestuurd kunnen worden.

Opmerking: Als de rollen stroef draaien of niet gestuurd kunnen worden moeten ze door een servicepunt van AL-KO worden vervangen.

Contactoppervlakken aan de robot-grasmaaier controleren

1. Vervuilingen met een doek verwijderen en dan iets met contactvet insmeren.
2. Brandsporen op de contactoppervlakken met fijn schuurpapier blank schuren en met iets met contactvet insmeren.

Laadcontacten van het basisstation controleren

1. Trek de voedingskabel los.
2. De laadcontacten richting basisstation drukken en loslaten. De laadcontacten moeten weer terugveren in de uitgangspositie.

Opmerking: Als de laadcontacten niet terugveren moeten ze door een servicepunt van AL-KO worden vervangen.

9.3 Messen vervangen

Versleten snijmessen of verbogen snijmessen moeten worden vervangen.

LET OP!

Beschadiging van het apparaat door ondeskundige reparatie

Door het rechtbuigen van verbogen gemonteerde snijmessen kan de messenschijf beschadigd raken.

■ Buig verbogen snijmessen niet recht.
■ Vervang verbogen snijmessen door originele reserveonderdelen van AL-KO.

VOORZICHTIG!

Kans op letsel door snijmessen

De snijmassen zijn erg scherp en kunnen snijwonden veroorzaken.

Draag veiligheidshandschoenen!
- Let erop dat lichaamsdelen niet in de snijmessen terechtkomen.

1. Apparaat uitschakelen.
2. Apparaat omkeren met de messen naar boven toe.
3. Bevestigingsbouten met een schroevendraai- er losdraaien.
4. De snijmessen uit de meszitting trekken.
5. De meszitting reinigen met een zacht borstel- tje.
6. Nieuwe snijmessen inschuiven. Opmerking: Er mogen uitsluitend originele reserveonderdelen van AL-KO worden gebruikt.
7. Bevestigingsbouten weer plaatsen en aan-draaien.

De wegruimmessen hoeven normaal gesproken niet te worden vervangen.

Als ernstige vervuiling niet met een borstel kan worden verwijderd, moet de messenschijf worden vervangen, omdat er anders onbalans kan zorgen voor meer geluid, meer slijtage en functiestoringen.

9.4 Zekering aan de transformator vervangen (11)

Indien de transformator bij een intacte voeding geen spanning meer levert:

1. Transformator (11/2) van het spanningsnet scheiden.

2. Zekeringsafdekking (11/1) met zekering aan de transformator (11/2) losdraaien.

3. Zekering controleren. Indien defect, een nieuwe zekering van dezelfde sterkte (2,5 A, traag) plaatsen.

4. Nieuwe zekering in de zekeringsafdekking plaatsen.
5. Zekeringsafdekking met de zekering in de transformator draaien.

10 TRANSPORT

Ga bij het transport van het apparaat, bijv. van het hoofd- naar het nevenoppervlak, als volgt te werk:

1. Apparaat stoppen.
2. Apparaat uitschakelen.
3. Apparaat aan de draagbeugel optillen:

■ De snijmessen mogen niet aangeraakt worden.

■ De snijmessen moeten altijd van het li-chaam weg wijzen.

11 OPSLAG

11.1 Robot-grasmaaier opbergen

Berg het apparaat op als het gedurende de winter of waarschijnlijk voor langer dan 30 dagen niet wordt gebruikt.

1. Accu geheel opladen (zie Hoofdstuk 5.1 "Accu laden (09)", pagina 72).
2. Apparaat grondig reinigen (zie Hoofdstuk 9.1 "Reiniging", pagina 77).
3. Apparaat bewaren:

■ staand op alle wielen

■ op een droge, afsluitbare en tegen vorst beveiligde plek

■ buiten het bereik van kinderen

11.2 Basisstation opbergen

Het basisstation kan, moet echter niet opgeborgen worden. Door het op te bergen wordt er echter een te vroege veroudering als bijv. het uitbleken van de kleur, roest van de laadcontacten en van de veerklemmen voorkomen.

Als het basisstation buiten blijft staan:

1. Laagspanningskabel van de transformator losnemen en oprollen.
2. Transformator opbergen.
3. Laadcontacten met contactvet insmeren.

Als het basisstation wordt opgeborgen:

1. Eerst alle hierboven vermelde werkzaamheden uitvoeren.

2. Basisstation van de begrenzingskabel scheiden.

3. Basisstation demonteren en vervuilingen met een stoffer en een iets vochtige doek verwijderen.

4. Basisstation bewaren:

op een droge, afsluitbare en tegen vorst beveiligde plek

■ buiten het bereik van kinderen

De begrenzingskabel kan in de grond blijven zitten en hoeft niet verwijderd te worden.

1. Als het basisstation is opgeborgen: De met isolatie gestripte kabeluiteinden met vet insmeren en met plakband omwikkelen. Daardoor worden de kabeluiteinden beschermd tegen corrosie.

12 VERWIJDEREN

Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

■ Elektrische en elektronische apparaten horen niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled!

- Gebruikte batterijen of accu's, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving beheerst.

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot teruggave na gebruik verplicht.

De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen gebruikte apparaat!

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gebruikte apparaten niet via het gewoon afval mogen worden verwijderd.

Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden afgegeven:

■ Openbare recycling- en verzamelpunten (bijv. milieuparken)

■ Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zijn of deze vrijwillig aanbieden.

Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beantwoorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwijkende bepalingen voor de recycling van elektrische en elektronische apparaten gelden.

Over de batterijwetgeving (BattG)

- Gebruikte batterijen en accu's horen niet bij het gewone afval, maar moeten afzonderlijk worden gerecycled!

Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu's uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.

Bezitters of gebruikers van batterijen en accu's zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is beperkt tot de normale huishoudelijke hoeveelheden.

Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de gezondheid schade kunnen toebrengen. Het herverwerken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen.

Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu's niet via het gewoon afval mogen worden verwijderd.

Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:

■ Hg: de batterij bevat meer dan 0,0005 % kwik
Cd: de batterij bevat meer dan 0,002 % cadmium
■ Pb: de batterij bevat meer dan 0,004 % lood

Accu's en batterijen kunnen op de volgende verzamelpunten gratis worden afgegeven:

■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van batterijen en accu's
■ Een verzamelpunt van het gemeenschappelijke recycling systeem voor gebruikte apparaten en batterijen

■ Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recycling systeem)

Deze voorschriften zijn alleen voor toepassing op accu's en batterijen die in landen van de Europese Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie kunnen afwijkende bepalingen voor de recycling van accu's en batterijen gelden.

13 HULP BIJ STORINGEN

13.1 Apparaat- en hanteringsfouten verhelpen

VOORZICHTIG!

Risico op letsel

Onderdelen met scherpe randen en draaiende onderdelen kunnen letsel veroorzaken.

Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!

Storing Oorzaak Oplossing
Apparaat start niet. Accu is leeg. Apparaat in het basisstation opladen.
Apparaat komt klem te zitten en graaft zich vast. De wielen draaien verder.	Stootsensoren worden niet geactiveerd.	Bezoek een AL-KO servicepunt.
	Gras is te hoog.	■ De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.■ Gras met een grasmaaier kortmaaien.
	Apparaat blijft op een oneffenheid van het gazon han-gen.	Oneffenheid verwijderen.
Apparaat maait op verkeerde tijdstippen.	Apparaat heeft de verkeerde tijd.	Tijd instellen.
	Maaiduur is verkeerd inge-steld.	Maaitijden instellen.
	Apparaat verliest de tijdin-stellingen.	Accu is defect. Bezoek een AL-KO servicepunt.
Motor blokkeert tijdens het maaien.	Motor is overbelast. Apparaat uitschakelen, op effen onder-grond of laag gras plaatsen en opnieuw starten.
	Accu is leeg. Accu opladen.
	Snijmessen zijn stomp. Snijmessen vervangen.
Maairesultaat is ongelijk-matig.	Maaitijd is te kort. Langere maaitijden programmeren.
	Maaibereik is te groot. Maaibereik verkleinen.
	De maaihoogte is te laag ingesteld.	De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.
	Snijmessen zijn stomp.	■ Snijmessen vervangen.■ Snijmessen met nieuwe bouten be-vestigen.
Het vermogen van de accuneemt duidelijk af.	De maaihoogte is te laag ingesteld.	De maaihoogte hoger instellen, daarna lager instellen tot de gewenste hoogte.
	Gras te hoog of te nat.	■ Gazon laten drogen.■ Maaihoogte hoger instellen.
Apparaat trilt of het ge-luidsvolume is te hoog.	Onbalans in het snijmes of in de aandrijving van het snij-mes	■ Maaidek reinigen.■ Bezoek een AL-KO servicepunt.
Accu kan niet opgeladen worden resp. te lage accu-spanning	■ Laadcontacten van het basisstation zijn vervuild.■ Contactoppervlakken aan het apparaat zijn vervuild.	■ Laadcontacten en contactoppervlak-ken reinigen.
	■ Basisstation heeft geen stroom.	■ Basisstation op voeding aansluiten.
	■ Apparaat raakt de laad-contacten niet.■ Contactoppervlakken aan het apparaat zijn af-gebrand.	■ Apparaat in het basisstation plaat-sen en controleren of de laadcon-tacten contact maken.■ Bezoek een AL-KO servicepunt.
	■ Zekering aan de transfor-mator is defect.	■ Zekering vervangen (zie Hoofdstuk 9.4 "Zekering aan de transformator vervangen (11)", pagina 78).
	Levensduur van de accu is afgelopen.	■ Bezoek een AL-KO servicepunt.
	Oplaadelektronica is defect.	■ Bezoek een AL-KO servicepunt.

OPMERKING

Bij storingen die niet in deze tabel worden vermeld of in geval van storingen die u niet zelf kunt oplossen, wendt u zich tot onze klantenservice a.u.b.

13.2 Foutcodes en oplossing

Foutcode Oorzaak Oplossing
CN001: Tilt sensor Hellingsensor is geactiveerd:Max. hellingshoek overschredenApparaat werd gedragenHelling te steil		Apparaat op een horizontale ondergrond plaatsen en de fout bevestigen.
CN002: Lift sensor De hefsensor is geactiveerd:De apparaatkap werd door optillen of door een obstakel naar boven toe weggedrukt.		Obstakel verwijderen.
CN005: Bumper deflected	Apparaat is tegen een obstakel gereden en kan zich niet losmaken (bijv. botsing in de buurt van het basisstation).	Apparaat op een vrij, omheind gazon plaatsen.Positie van de begrenzingskabel corrigeren.
Foutcode Oorzaak Oplossing
CN007: No loop signal	■ Geen circuitsignaal■ Begrenzingskabel is defect.■ Circuitsignaal is te zwak.	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Transformator losmaken en weer aansluiten.■ Begrenzingskabel op beschadigin-gen controleren. Defecte kabel re-pareren.
CN008: Loop signal weak	■ Circuitsignaal te zwak■ Begrenzingskabel te diep ingegraven	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Transformator losmaken en weer aansluiten.■ Begrenzingskabel tot de voorge-schreven hoogte verhogen, evt. di-rect op het gazon bevestigen.
CN010: Slechte posi-tie	■ Apparaat bevindt zich buiten het omheinde ga-zonoppervlak.■ Begrenzingssskabel werd gekruist.	■ Apparaat op een vrij, omheind ga-zon plaatsen.■ Positie van de begrenzingskabel om bochten en obstakels corrigeren. Kruising van de kabel opheffen.
CN011: Escaped robot	Apparaat bevindt zich buiten het omheinde gazonoppervlak.	Positie van de begrenzingskabel om bochten en obstakels corrigeren.
CN012: Cal: no loop CN015: Cal: outside	Storing tijdens de kalibratie:■ Apparaat kan de begren-zingskabel niet vinden.	■ LEDs aan het basisstation controle-ren.■ Voeding van het basisstation con-troleren. Transformator losmaken en weer aansluiten.■ Apparaat op de voorgeschreven ka-libratiepositie zetten, precies haaks uitlijnen. Apparaat moet over de be-grenzingskabel heen kunnen rijden.
CN017: Cal: signal weak	Storing tijdens de kalibratie:■ Circuitsignaal te zwak■ Geen circuitsignaal■ Begrenzingskabel is de-fect.	■ Apparaat op de voorgeschreven ka-libratiepositie zetten, precies haaks uitlijnen.■ Voeding van het basisstation con-troleren. Transformator losmaken en weer aansluiten.■ Begrenzingskabel op beschadigin-gen controleren.
CN018: Cal: Collisi-on	Storing tijdens de kalibratie:■ Apparaat is tegen een obstakel aan gereden.	Obstakel verwijderen.
Foutcode Oorzaak Oplossing
CN038: Battery Accu is leeg:
		Circuit van de begrenzingskabel is te lang, te veel eilanden.
		Bij het opladen geen contact met de laadcontacten
		Obstakels in de buurt van het laadstation
		Apparaat heeft zich vast-gereden.
		Apparaat vindt het basis-station niet.
		Accu is opgebruikt. Accu door een servicepunt van de fabri-kant laten vervangen.
		Oplaadelektronica is de-fect.
CN099: Recov escape Automatisch verhelpen van storing niet mogelijk		Storingsmelding met de hand be-vestigen.Als dit weer optreedt: Apparaat door een servicepunt van de fabrikant la-ten controleren.
CN104: Battery over heating	Accu is oververhit (meer dan 60 °C). Er is geen ontlading mogelijk.Noodstop door controle-elektronica	Apparaat uitschakelen en accu laten afkoelen.Apparaat niet in het basisstation plaatsen.
CN110: Blade motor over heating	Maaimotor is oververhit (meer dan 80 °C).	Apparaat uitschakelen en laten af-koelen.Als dit weer optreedt: Apparaat door een servicepunt van de fabrikant la-ten controleren.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Apparaat is tegen een obsta-kel gereden en kan zich niet losmaken.	Obstakel verwijderen.
CN128: Recov Impos-sible	Apparaat is tegen een obsta-kel gereden en kan zich niet losmaken.	Obstakel verwijderen.
	Apparaat bevindt zich buiten het omheinde gazonopper-vlak.	■ Apparaat op een vrij, omheind ga-zon plaatsen.■ Positie van de begrenzingskabel corrigeren.
CN129: Blocked WL Motor van linkerwiel is ge-blokkeerd.		Blokkering verwijderen.
CN130: Blocked WR Motor van rechterwiel is ge-blokkeerd.		Blokkering verwijderen.

OPMERKING

Bij storingen die niet in deze tabel worden vermeld of in geval van storingen die u niet zelf kunt oplossen, wendt u zich tot onze klantenservice a.u.b.

14 GARANTIE

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij:

Inachtneming van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen

De garantie vervalt bij:

■ Eigenhandig uitgevoerde reparatiepogingen
Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.

15 CE-CONFORMITEITSVERKLARING

Wij verklaren hiermee dat dit product in de vorm die op de markt verkocht wordt, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen en van de EU-veiligheidsnormen en aan de productspecifieke normen.

Product

Robot-grasmaaier

Serienummer

G1501502

Type

Robolinho 3100

Fabrikant

AL-KO Kober GmbH

Hauptstraße 51

A-8742 Obdach

EU-richtlijnen

2006/42/EC

2014/30/EU

2011/65/EU

Beoordeling van conformiteit

2000/14/EC bijlage V

Beoordelende instantie

Geharmoniseerde normen

EN 55014-1

EN 55014-2

EN 61000-6-1

EN 61000-3-2

EN 61000-3-3

EN 60335-1

EN 60335-2-107

Obdach, 16.01.2017

Dr. Bernd Zöllner

Managing Director

TRADUCTION DE LA NOTICE D'UTILISATION ORIGINALE

Table des matières

Klippemotoren er for varm (over 80°C).
