KÄYTTÖOHJE Robolinho 3100 AL-KO

2.3 Symbole am Gerät

3.4.3 Maskinsäkerhet

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (04) ................................................ 281

4.5.5 Kaltevien pintojen rajoittaminen alueen ulkopuolelle............................................. 282

4.5.6 Kaapelivaran asettaminen (08) .............................................................................282

4.5.7 Tyypillisiä virheitä kaapelin asennuksessa (02) .................................................... 283

7.4.1 Leikkuuohjelman asettaminen – yleistä................................................................. 285

7.5 Reunaleikkuu manuaalisesti käynnistettäessä.................................................................... 287

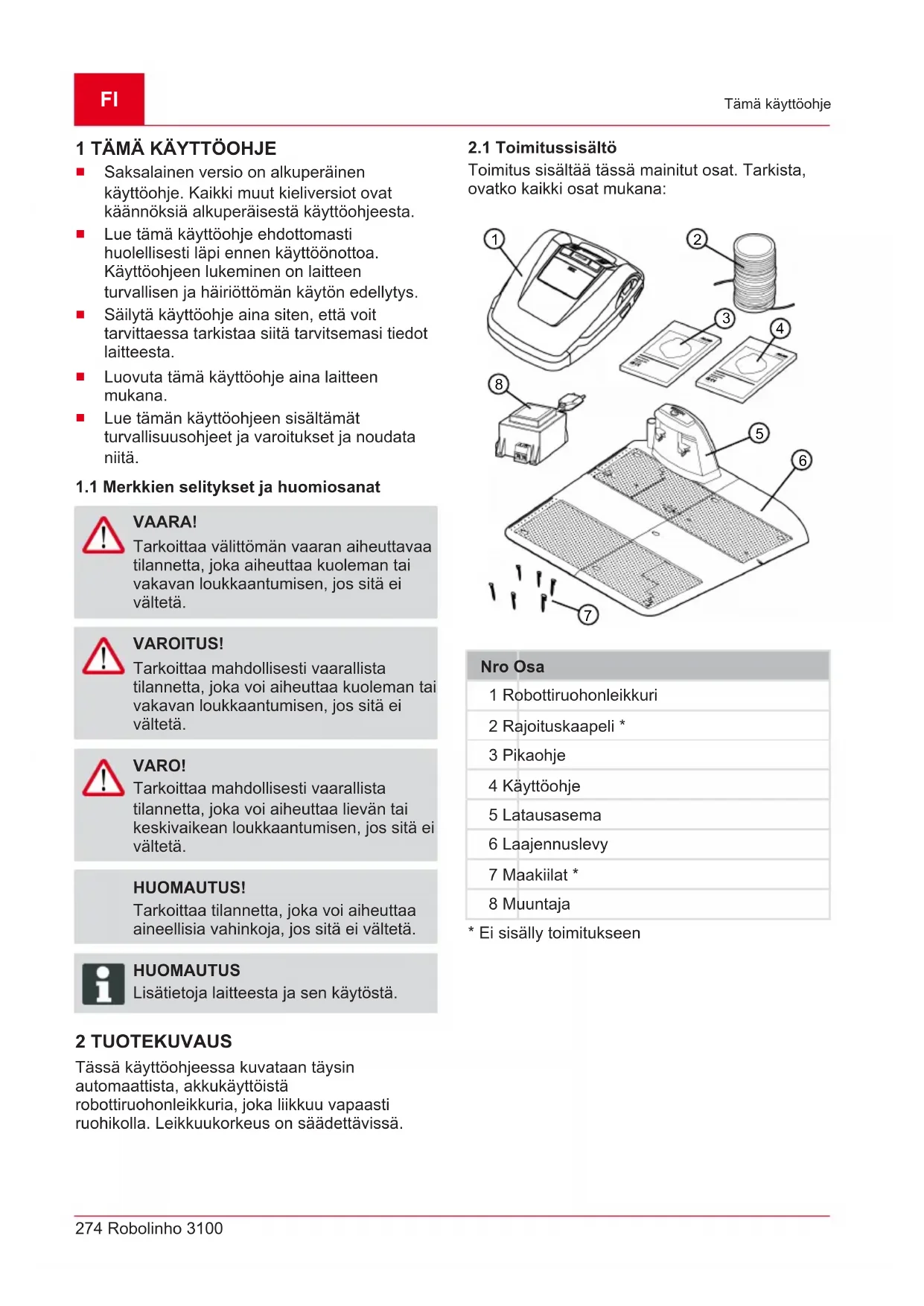

Saksalainen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat käännöksiä alkuperäisestä käyttöohjeesta.

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi tiedot laitteesta.

Luovuta tämä käyttöohje aina laitteen mukana.

Lue tämän käyttöohjeen sisältämät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantumisen, jos sitä ei vältetä. HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä. HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä. 2 TUOTEKUVAUS Tässä käyttöohjeessa kuvataan täysin automaattista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

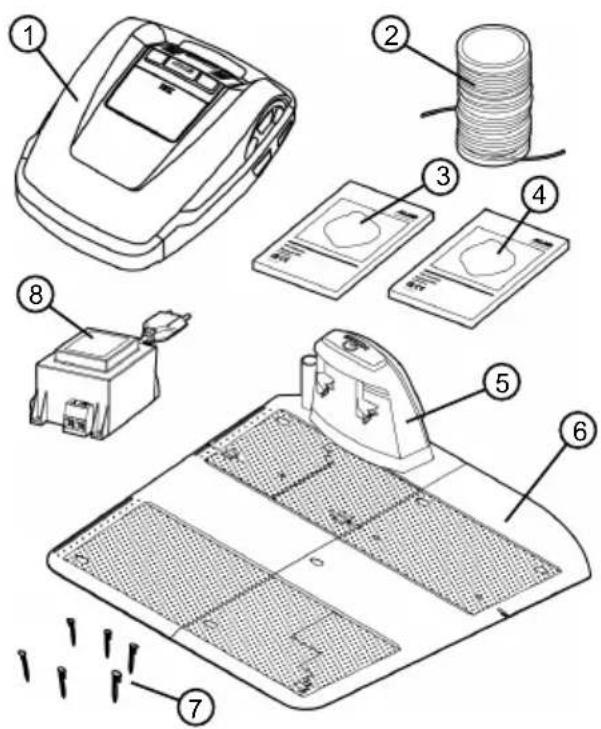

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

Nro Osa 1 Robottiruohonleikkuri 2 Rajoituskaapeli * 3 Pikaohje 4 Käyttöohje 5 Latausasema 6 Laajennuslevy 7 Maakiilat * 8 Muuntaja

• Ei sisälly toimitukseen457293_a 275 Tuotekuvaus

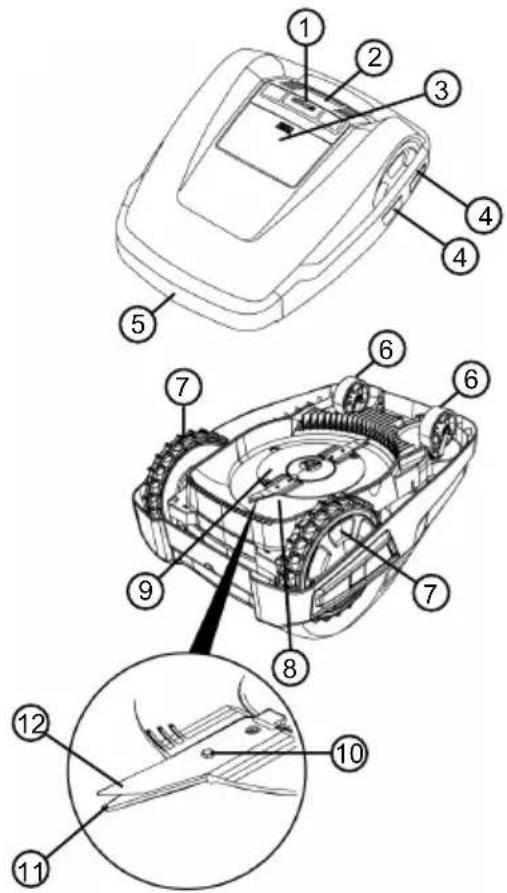

Nro Osa 1 STOP-painike (pysäyttää laitteen välittömästi ja leikkuuterät 2sekunnin kuluessa) 2 Ohjauspaneeli ja näyttö 3 Korkeussäätö (sisäpuolella) 4 Kosketuspinnat 5 Puskuri 6 Etupyörät (ohjautuvia) 7 Käyttöpyörät 8 Leikkuukoneiston kansi 9 Terälautanen 10 Kiinnitysruuvi 11 Poistoterä 12 Leikkuuterä

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys Muiden henkilöiden oleskelu vaara- alueella on kielletty! Käsittele laitetta erityisen varovasti! Pidä kädet ja jalat kaukana leikkurista! Noudata turvaetäisyyttä! Lue käyttöohje ennen käyttöönottoa! Laitteen käynnistämistä varten on syötettävä PIN-koodi! Laitteessa ei saa ajaa mukana!FI 276 Robolinho 3100 Tuotekuvaus

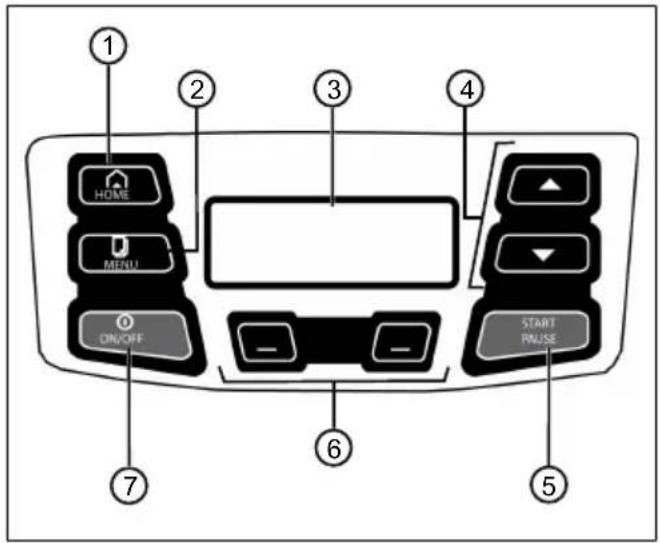

: Leikkuun keskeyttäminen, laite ajaa takaisin latausasemaan. Se käynnistyy jälleen seuraavana päivänä automaattisesti säädettynä leikkuuaikana.

: Päävalikon haku näyttöön. 3 Näytössä näkyvät laitteen tämänhetkinen käyttötila, valitun valikon nimi, sen valikkokohdat sekä valittavissa olevat toiminnot.

: Valikkokohtien valinta, numeroarvojen suurentaminen ja pienentäminen, eri asetuksien valinta.

: Leikkuun manuaalinen käynnistäminen ja keskeyttäminen tai leikkuun jatkaminen heti Home- painikkeen( ) painamisen jälkeen.

: Toimintopainikkeet. Näytössä painikkeen yläpuolella näkyvän toiminnon valinta.

: Laitteen kytkeminen päälle ja pois päältä.

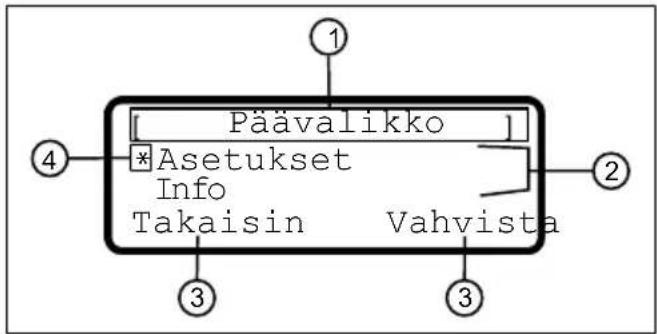

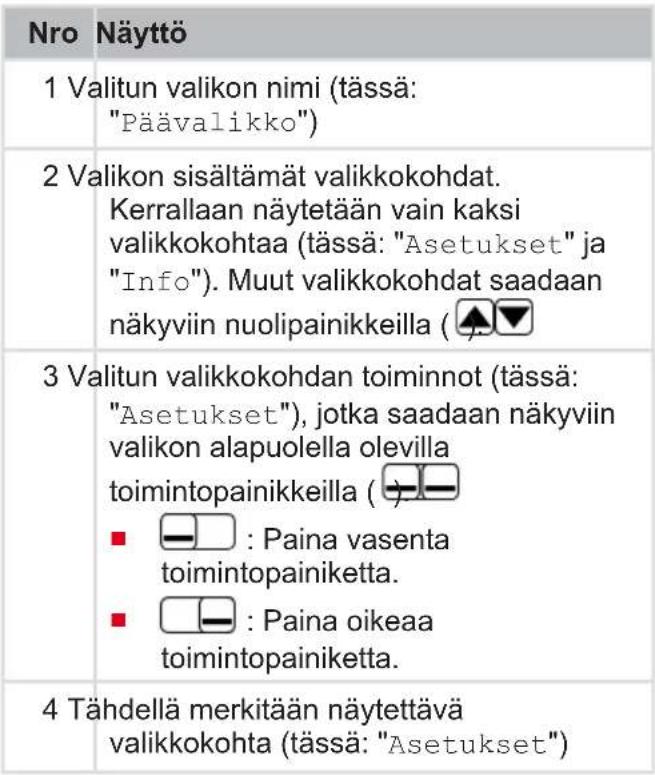

Päävalikko Asetukset Info Takaisin Vahvista Nro Näyttö 1 Valitun valikon nimi (tässä: "Päävalikko") 2 Valikon sisältämät valikkokohdat. Kerrallaan näytetään vain kaksi valikkokohtaa (tässä: "Asetukset" ja "Info"). Muut valikkokohdat saadaan näkyviin nuolipainikkeilla ( ). 3 Valitun valikkokohdan toiminnot (tässä: "Asetukset"), jotka saadaan näkyviin valikon alapuolella olevilla toimintopainikkeilla ( ).

: Paina vasenta toimintopainiketta.

: Paina oikeaa toimintopainiketta. 4 Tähdellä merkitään näytettävä valikkokohta (tässä: "Asetukset")457293_a 277 Tuotekuvaus

Ohjelmat Viikko-ohjelma katso Luku 7.4 "Leikkuuohjelman asettaminen", sivu285 Aloituskohdat katso Luku 7.4.2 "Aloituskohtien asettaminen", sivu286 Ohjelmatiedot katso Luku 8 "Tietojen näyttö", sivu287 Asetukset Kellonaika katso Luku 5.2 "Perusasetukset", sivu284 Päivämäärä katso Luku 5.2 "Perusasetukset", sivu284 Kieli katso Luku 5.2 "Perusasetukset", sivu284 PIN-koodi katso Luku 5.2 "Perusasetukset", sivu284 Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", sivu285 Sadetunnistin katso Luku 7.3 "Sadetunnistimen säätö", sivu285 Sadetunnistimen viive" katso Luku 7.3 "Sadetunnistimen säätö", sivu285 Reunaleikkuu katso Luku 7.5 "Reunaleikkuu manuaalisesti käynnistettäessä", sivu287 Sivualue aktiivinen/ei aktiivinenkatso Luku 7.6 "Sivualueen leikkuun säätö", sivu287 Näytön kontrasti katso Luku 7.7 "Näytön kontrastin säätö", sivu287 Asetuksien suojaus katso Luku 7.8 "Asetuksien suojaus", sivu287 Uudelleenkalibrointi katso Luku 7.9 "Uudelleenkalibrointi", sivu287 Tehdasasetukset katso Luku 7.10 "Palautus tehdasasetuksiin", sivu287 Info Terähuolto katso Luku 8 "Tietojen näyttö", sivu287 Laitteisto katso Luku 8 "Tietojen näyttö", sivu287 Ohjelmisto katso Luku 8 "Tietojen näyttö", sivu287 Ohjelmatiedot katso Luku 8 "Tietojen näyttö", sivu287 Häiriöt katso Luku 8 "Tietojen näyttö", sivu287FI 278 Robolinho 3100 Tuotekuvaus

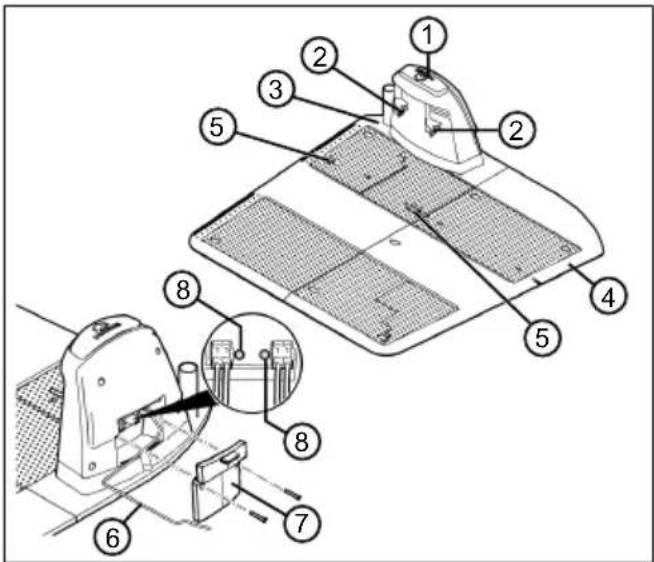

Nro Osa 1 HOME-painike 2 Latauskoskettimet 3 Peruslevy 4 Laajennuslevy 5 Rajoituskaapelin jousikiinnittimet 6 Pienjännitekaapeli 7 Kansi 8 Tilanäytön ledit

Akku on asennettu kiinteästi laitteeseen eikä käyttäjä saa vaihtaa sitä itse. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Integroitu akku on toimitustilassa osittain ladattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten latausasemaan.

Integroitu valvontaelektroniikka lopettaa latauksen automaattisesti, kun 100%:n lataustila on saavutettu.

Lataus onnistuu vain, kun latausaseman latauskoskettimilla on kunnollinen kontakti laitteen kosketuspintoihin.

Yli 45°C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.

Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, AL-KO- jälleenmyyjän, korjaajan tai huoltoliikkeen on vaihdettava tilalle alkuperäisen valmistajan uusi akku.

Jos akku on tyhjentynyt valmistajan määrittämän kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO- jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvittaessa vaihdettava.

Akun tila näkyy näytössä. Tarkista akun tila n. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytöstä. Jos akussa on enää vain 30%:n varaus, vie laite latausasemaan ja kytke se päälle, jotta akku latautuu.

Jos elektrolyyttiä on vuotanut laitteesta: Korjauta laite AL-KO-huoltoliikkeen toimesta!

Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

Liikkuminen ruohikolla Robottiruohonleikkuri liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnistimia, jotka havaitsevat rajoituskaapelin magneettikentän. Jos laite kohtaa esteen, se pysähtyy ja jatkaa sitten ajoa toiseen suuntaan. Jos laite tunnistaa kosteutta, se palaa automaattisesti latausasemaan. Jos laite joutuu tilanteeseen, jossa se ei voi toimia, se kytkeytyy pois päältä. Leikkuu ja lataus Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaus on alentunut ruohonleikkuun aikana tiettyyn arvoon asti (näyttö: 0%), laite palaa rajoituskaapelia seuraten takaisin latausasemaan. Ruohonleikkuuseen on käytettävissä valmiita leikkuuohjelmia, joihin sisältyy myös alue- ja reunaleikkuutoiminto. Näitä leikkuuohjelmia voidaan muuttaa.457293_a 279 Turvallisuus 3 TURVALLISUUS

3.1 Käyttötarkoituksen mukainen käyttö

Tämä laite on tarkoitettu ainostaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkki) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista. Laitteen käyttörajoitukset:

maks. pinta-ala: 1200m

maks. ylämäki/alamäki: 40% (22°)

maks. kaltevuus sivusuunnassa: 40% (22°)

3.2 Mahdollinen väärä käyttö

Tämä laite ei sovellu käytettäväksi julkisilla paikoilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa.

3.3 Turva- ja suojalaitteet

VAROITUS! Loukkaantumisvaara Vialliset ja toiminnasta poistetut turva- ja suojalaitteet voivat saada aikaan vakavia vammoja.

Korjauta vialliset turva- ja suojalaitteet.

Älä koskaan poista turva- ja suojalaitteita toiminnasta.

3.3.1 PIN- ja PUK-koodien syöttö

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodia voi muuttaa. Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unblocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia. PIN- ja PUK-koodit toimivat samalla varkaudenestona:

Säilytä PIN ja PUK sellaisessa paikassa, joihin ulkopuolisilla ei ole pääsyä.

Laitteessa on useita turvatunnistimia. Se ei käynnisty automaattisesti uudelleen, jos turvatunnistin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, joka on kuitattava. Tunnistimen laukeamisen syy on korjattava. Nostotunnistin Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät. Törmäystunnistimet esteiden tunnistamista varten Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saavat aikaan ajosuunnan muutoksen. Esteeseen törmäyksen vaikutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäystunnistin laukeaa. Kallistustunnistin ajosuunnassa/ sivusuunnassa Jos ylä- tai alamäki ajosuunnassa tai kaltevuus sivusuunnassa on 22° (40%), laite kääntyy tai vaihtaa ajosuuntaa. Sadetunnistin Laite on varustettu sadetunnistimella, joka aktivoituna ollessaan keskeyttää ruohonleikkuun sateella ja huolehtii siitä, että laite ajaa takaisin latausasemaan. HUOMAUTUS Laitetta voidaan käyttää luotettavasti muiden robottiruohonleikkurien läheisyydessä. Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarhatuotteiden valmistajien järjestön) määrittelemää sähkömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

3.4.1 Käyttäjärajoitukset

Alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta, eivät saa käyttää laitetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.

Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.FI 280 Robolinho 3100 Asennus

3.4.2 Henkilöiden ja eläinten turvallisuus

Alueilla, joihin on yleinen pääsy, on leikkuualueelle kiinnitettävä seuraavan sisältöinen varoitus: HUOMAUTUS! Automaattinen ruohonleikkuri! Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan aikana, etteivät lapset oleskele laitteen lähellä tai vieressä eivätkä leiki laitteella.

Laitteen päällä ei saa istua eikä teriin saa koskea!

Älä tuo leikkuria lähelle vartaloa tai vaatteita.

3.4.3 Laitteen turvallisuus

Ennen kuin aloitat työskentelyn, varmista, ettei laitteen työskentelyalueella ole esineitä (esim. oksia, lasin- tai metallinkappaleita, vaatteita, kiviä, puutarhatyökaluja tai leluja). Ne voivat vahingoittaa laitteen teriä tai laite voi vahingoittaa niitä.

Käytä laitetta vain seuraavin edellytyksin:

Laite ei ole likainen.

Laitteessa ei ole vaurioita tai kulumia.

Kaikki käyttöelementit toimivat.

Latausasema, muuntaja ja niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda viallisten osien tilalle aina valmistajan alkuperäiset varaosat.

Jos laite on vaurioitunut, korjauta se.

Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.4 Sähköturvallisuus

Älä koskaan käytä laitetta, jos leikattavalla alueella on samanaikaisesti käytössä kastelulaite.

Älä puhdista laitetta vesisuihkulla.

Älä avaa laitetta. 4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.

2. Ota kaikki osat varovasti pakkauksesta ja

tarkista, ettei niissä ole kuljetusvaurioita. Huomautus:Ilmoita kuljetusvaurioista takuuehtojen mukaisesti heti AL-KO- jälleenmyyjälle, korjaajalle tai huoltoliikkeelle.

3. Tarkista toimituksen sisältö, katso Luku 2.1

"Toimitussisältö", sivu274. Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lähettämistä varten.

4.2 Leikkuualueiden suunnittelu (01)

Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen

Varjoinen, tasainen ja säältä suojattu

Sähkön kytkentämahdollisuus

Seuraavien etäisyyksien noudattamisen on oltava mahdollista:

Vapaa pääsy robottiruohonleikkurille

Latausaseman vasemmalla ja oikealla puolella vähintään 1 m vapaata tilaa

Takana väh. 35 cm tilaa rajoituskaapelin ja seinän välissä Rajoituskaapelin asennus (01) Rajoituskaapeli asennetaan myötäpäivään yhtenäisenä silmukkana. Leikkuualueiden väliset läpikulkuväylät (01/i) Läpikulkuväylällä tarkoitetaan ruohikon kapeaa kohtaa, joka voi yhdistää kaksi leikkuualuetta. Pääalue ja sivualue-/alueet (01)

Pääalue (01/HF): Tarkoittaa ruohikkoaluetta, jossa latausasema sijaitsee ja jonka laite voi leikata kokonaisuudessaan automaattisesti.

Sivualue (01/NF): Tarkoittaa ruohikkoaluetta, johon laite ei pääse pääalueelta. Sivualueet voidaan leikata manuaalisesti. Pää- ja sivualueita ympäröi sama, katkeamaton rajoituskaapeli.457293_a 281 Asennus Aloituskohtien sijainti (01/X0–01/X3) Laite ajaa asetettuna leikkuuaikana rajoituskaapelia pitkin valittuun aloituskohtaan ja aloittaa ruohon leikkaamisen siitä. Aloituskohdan valinnalla voidaan vaikuttaa siihen, mitä kohtaa leikkuualueella leikataan eniten.

4.3 Leikkuualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole

suurempi kuin laitteen mahdollinen toiminta- alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.

2. Ennen latausaseman ja rajoituskaapelin

asennusta sekä laitteen käyttöönottoa: Leikkaa ruohikko matalaksi ruohonleikkurilla.

3. Poista ruohikolta esteet tai rajaa ne ulos

leikattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu282):

Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. litteät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)

Ruohikon kolot ja kohoamat (esim. myyränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kaltevuus on yli 40% (22°)

Vesistöt ja altaat (esim. purot, lammet, uima-altaat jne) ja niiden ja ruohikon rajakohdat

Pensaat ja pensasaidat, jotka voivat leventyä HUOMAUTUS Rajaukset ovat tarpeen vain, jos robottiruohonleikkuri ei pysty tunnistamaan niitä törmäystunnistimilla. Vältä käyttämästä liikaa tai tarpeettomia rajauksia.

4.4 Latausaseman kokoaminen(03)

1. Kiinnitä peruslevy (03/1) latausasemaan

2. Kiinnitä laajennuslevy (03/3) peruslevyyn

3. Sijoita latausasema (01/1) suorassa

kulmassa rajoituskaapelin suunniteltuun sijaintiin nähden ja kohdista se maan tasaan. Tarkista vesivaa'alla, että latausasema on maan tasalla. Muuta sijaintia tarvittaessa.

4. Kiinnitä peruslevy (03/1) ja laajennuslevy

(03/3) maakiiloilla (03/4).

4.5 Rajoituskaapelin kytkeminen

HUOMAUTUS Jos laitteen toimitukseen sisältyvä rajoituskaapeli on liian lyhyt, voit tilata jatkojohdon AL-KO-jälleenmyyjältä, korjaajalta tai huoltoliikkeeltä.

4.5.1 Rajoituskaapelin kytkeminen

1. Vedä rajoituskaapelin pää (04/1) ulos

2. Kuori johdon päätä n. 10mm:n matkalta.

3. Liitä johdon kuorittu pää (04/3) latausaseman

(04/2) liitännässä (04/6) olevaan jousikiinnittimeen (04/4).

4. Paina johdon pää ja jousikiinnitin (04/4)

latausaseman peruslevyyn.

5. Kiinnitä suojus (04/5) jousikiinnittimeen

4.5.2 Rajoituskaapelin asennus (01)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleenmyyjä. Molempia vaihtoehtoja voidaan yhdistellä. HUOMAUTUS! Rajoituskaapelin vaurioitumisvaara Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL-KO- yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se lisäksi maakiiloilla.

Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.

Älä kaiva maata tai ilmaa nurmikkoa rajoituskaapelin lähellä.

1. Ohjaa rajoituskaapelia vähintään 1m verran

suoraan pois latausasemasta (01/a).

2. Kiinnitä rajoituskaapeli säännöllisin välein

maakiiloilla tai vedä se maan alle (enint. 10cm:n syvyyteen).FI 282 Robolinho 3100 Asennus

3. Rajoituskaapelin asennus esteiden ympärille:

katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu282.

4. Läpikulkuväylien tekeminen leikkuualueiden

välille: katso Luku 4.5.4 "Läpikulkuväylät (01/ i)", sivu282.

5. Liian suurien ylä- tai alamäkien rajoittaminen

alueen ulkopuolelle: katso Luku 4.5.5 "Kaltevien pintojen rajoittaminen alueen ulkopuolelle", sivu282.

6. Kaapelivaran asettaminen: katso Luku 4.5.6

"Kaapelivaran asettaminen (08)", sivu282.

7. Vedä rajoituskaapeli vähintään 1metrin

pituudelta suoraan latausasemaa kohti (01/ k).

8. Kun rajoituskaapeli on asennettu kokonaan,

kytke se latausasemassa olevaan liitäntään (04/7): katso Luku 4.5.1 "Rajoituskaapelin kytkeminen latausasemaan (04)", sivu281.

4.5.3 Esteiden rajaaminen alueen

ulkopuolelle Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen ympäristö on. Käytä oikean etäisyyden määrittämiseen pakkauksesta irrotettavaa viivainta. HUOMAUTUS Rajaukset ovat tarpeen vain, jos robottiruohonleikkuri ei pysty tunnistamaan niitä törmäystunnistimilla. Vältä käyttämästä liikaa tai tarpeettomia rajauksia. Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh.15cm(01) Laite kulkee noin 15 cm rajoituskaapelin ulkopuolella. Tämän vuoksi se on asennettava vähintään 15 cm:n päähän aidoista, muureista, kukkapenkeistä jne. Etäisyys terassien reunakiviin ja laatoitettuihin teihin (06) Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 15 cm:n väli. Jos terassin tai tien reuna on nurmikon pinnan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin. Rajoituskaapelin ja esteiden välinen etäisyys (01) Jos esteen ympäri vedetyn rajoituskaapelin osat asennetaan aivan vierekkäin (niiden etäisyys on 0 cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa asentaa ristiin (01/g). Rajoituskaapelin asennus kulmiin (07)

Kulma sisäänpäin (07/a): Asenna rajoituskaapeli viistoon, jotta laite ei jää kiinni kulmaan.

Kulma ulospäin esteen ympäri (07/b): Asenna rajoituskaapeli terävän kulman muotoon, jotta laite ei törmää kulmaan.

Kulma ulospäin ilman esteitä: Aseta rajoituskaapeli 90° kulmaan.

4.5.4 Läpikulkuväylät (01/i)

Läpikulkuväylillä on noudatettava seuraavia etäisyyksiä:

Kokonaisleveys: väh. 60 cm

Rajoituskaapelin etäisyys reunasta: 15cm

Rajoituskaapelien etäisyys toisistaan: väh. 30cm

4.5.5 Kaltevien pintojen rajoittaminen

alueen ulkopuolelle Pinnat, joiden kaltevuus ylittää 40%, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (40% = 40cm pudotusta 1metrin matkalla).

4.5.6 Kaapelivaran asettaminen (08)

Jotta leikattavan alueen asentamisen jälkeen voidaan siirtää latausasemaa tai laajentaa leikattavaa aluetta, asenna rajoituskaapeliin säännöllisin välein kaapelivarat. Kaapelivarojen määrän voi arvioida oman harkinnan mukaan. HUOMAUTUS Älä muodosta kaapelivarasta avoimia silmukoita.

1. Kierrä rajoituskaapeli maakiilan (08/1) ympäri

ja sitten takaisin edelliseen maakiilaan (08/3).

2. Tämän jälkeen se vedetään taas eteenpäin

viimeiseen maakiilaan (08/1). Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.

3. Voit kiinnittää silmukan tarvittaessa keskeltä

ylimääräisellä maakiilalla (08/2).457293_a 283 Käyttöönotto

4.5.7 Tyypillisiä virheitä kaapelin

Rajoituskaapelia ei ohjata vähintään 1m verran suoraan pois latausasemasta (02/a).

Rajoituskaapelin kaapelivaraa ei asenneta tasaiseksi pitkäksi silmukaksi (02/b).

Rajoituskaapelia ei asenneta oikein kulmissa (02/c).

Rajoituskaapeli asennetaan ristiin tai sitä ei asenneta myötäpäivään (02/d).

Rajoituskaapeli asennetaan liian epätarkasti, jolloin nurmikon reunoja ei voida leikata (02/ e).

Aloituskohdat asetetaan liian kauas latausasemasta (02/f).

Kun rajoituskaapeli on kierretty ruohikon keskellä olevan esteen ympäri, sen leikattavan alueen läpi kulkevia osia ei asenneta aivan vierekkäin (02/g).

Rajoituskaapeli asennetaan ruohikon ulkopuolelle (02/h).

Rajoituskaapelin asennuksessa ei noudateta läpikulkuväylien 30cm:n vähimmäisetäisyyttä (02/i).

Rajoituskaapeli asennetaan liian lähelle (etäisyys alle 15 cm) esteitä, joiden yli ei voi ajaa (02/j).

4.6 Latausaseman kytkeminen

1. Sijoita muuntaja (05/1) kuivaan, sateelta ja

roiskevedeltä suojattuun paikkaan.

2. Avaa latausaseman (05/4) pienjännitekaapeli

(05/3) rullalta ja vedä se suojattuna muuntajan sijaintipaikkaan.

3. Pienjännitekaapelin liittäminen muuntajaan:

Kierrä liittimen ruuveja (05/2) ulos sen verran, että jokaiseen aukkoon voidaan työntää pienjännitekaapelin johdin.

Työnnä johtimet paikoilleen. Huomautus:Napojen järjestykseen ei tarvitse kiinnittää huomiota.

Kierrä liittimen ruuveja kiinni, kunnes johtimet tarttuvat tukevasti kiinni.

4. Työnnä muuntajan verkkojohto (05/5)

pistorasiaan. HUOMAUTUS Suosittelemme muuntajan liittämistä sähköverkkoon FI-suojakytkimen kautta, jonka nimellisvikavirta on < 30mA.

4.7 Latausaseman yhteyksien tarkistaminen

merkkivalot (05/8, 05/9). Jos ei:

Vedä pistoke irti pistorasiasta.

Tarkista kaikkien sähköverkon ja rajoituskaapelin pistoliitäntöjen kiinnitys ja mahdolliset vauriot.

2. Tarvittaessa avaa latausaseman kannen

(05/6) ruuvit (05/7) ja irrota kansi. Led-merkkivalojen näytöt Ledit Käyttötilat Keltainen (05/8)

Palaa, kun virransyöttö on kunnossa.

Vilkkuu, kun laite on latausasemassa ladattavana. Vihreä (05/9)

Palaa, kun rajoituskaapeli on asennettu oikein ja silmukka on kunnossa.

Vilkkuu, kun rajoituskaapelin silmukka ei ole kunnossa.

Tässä kappaleessa kuvataan toimenpiteitä ja asetuksia, jotka on tehtävä robottiruohonleikkurin asennuksen jälkeen ennen kuin sen käyttö aloitetaan. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu285.

5.1 Akun lataaminen (09)

Integroitu akku on toimitustilassa osittain ladattu. Normaalissa käytössä laitteen akku latautuu säännöllisesti. HUOMAUTUS Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (09/1) latausasemaan (09/3) niin,

että laitteen kosketuspinnat koskevat latausaseman latauskoskettimiin.

2. Kytke laite päälle.

3. Laitteen näytössä näkyy: "Akkua

ladataan". Jos näin ei ole: katso Luku 13 "Ohjeet häiriötilanteissa", sivu291.FI 284 Robolinho 3100 Käyttö

1. Käännä käyttöpaneelin suojaläppä ylös.

2. Kytke laite päälle. Näkyviin tulee

laitteen ohjelmistoversio, koodinumero ja tyyppi.

4. Syötä valikkoon "Sisäänkirjautuminen"

> "Syötä PIN" tehtaalla asetettu PIN 0000. Valitse numerot painikkeilla ja vahvista ne painamalla . Kun PIN- koodi on syötetty, laitetta voidaan käyttää.

5. Valikossa "Muuta PIN":

Syötä kohtaan "Syötä uusi PIN" valitsemasi uusi nelinumeroinen PIN- koodi. Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla .

Kirjoita uusi PIN uudelleen kohtaan "Toista uusi PIN". Jos numerot on syötetty samalla tavalla, näkyviin tulee: "PIN-koodi muutettu".

6. Aseta päivämäärä valikossa "Päivämäärän

asetus" (muoto:PP.KK.20VV). Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla .

7. Aseta kellonaika valikossa "Kellonajan

asetus" > "24h näyttö" (muoto:HH:MM). Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla . Perusasetukset on tehty. Näkyviin tulee tila "Ei kalibroitu Paina Start-painiketta".

5.3 Leikkuukorkeuden säätö

Leikkuukorkeutta voidaan säätää manuaalisesti 5mm:n askelin välillä 30–60mm.

1. Avaa kansi (12/1).

2. Avaa vipu (12/2) ja käännä sitä

myötäpäivään, kunnes sen leveä puoli osoittaa avointa lukkoa kohti (12/4).

3. Leikkuukorkeuden säätö:

Vedä vipua asteittain ylöspäin. Leikkuukorkeus (ruohon korkeus) kasvaa.

Paina vipua asteittain alaspäin. Leikkuukorkeus (ruohon korkeus) alenee.

4. Kierrä vipua vastapäivään, kunnes sen leveä

puoli osoittaa suljettua lukkoa kohti (12/3).

5. Käännä vipu pois.

5.4 Automaattinen kalibrointi

Laitteen vieminen aloitusasentoon (10)

1. Aseta laite aloitusasentoon leikattavalla

väh. 1m latausasemasta vasemmalle ja 1m eteenpäin

etupuoli rajoituskaapelin suuntaan Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla

liikealueella ole esteitä. Laitteen on pystyttävä ajamaan molemmat etupyörät rajoituskaapelin yli. Poista mahdolliset esteet.

2. Käynnistä laite. Näytössä näkyy:

"! Varoitus ! Moottori käynnistyy"

"Kalibrointi", "Vaihe [1]" Kalibroinnin aikana Laite määrittää rajoituskaapelin signaalin vahvuuden ajamalla ensin kaksi kertaa suoraan rajoituskaapelin yli. Tämän jälkeen se palaa latausasemaan ja pysähtyy siihen. Akku ladataan. HUOMAUTUS Laitteen täytyy pysähtyä ajettaessa latausasemaan. Jos laite ei latausasemaan ajaessaan koske latauskoskettimiin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin latausasema on kohdistettava paremmin, minkä jälkeen kalibrointi toistetaan. Kalibroinnin jälkeen Asetettu leikkuun kestoaika tulee näkyviin. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu285. 6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle.

Reunojen ylimääräinen leikkuu: katso Luku

7.5 "Reunaleikkuu manuaalisesti

käynnistettäessä", sivu287.

2. Käynnistä laite manuaalisesti.457293_a 285

6.2 Ruohonleikkuun keskeyttäminen

Paina latausasemassa (09/4) tai laitteessa olevaa painiketta. Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

Paina laitteessa olevaa painiketta. Ruohonleikkuu keskeytyy puolen tunnin ajaksi.

Paina laitteessa olevaa painiketta. Laite kytkeytyy pois päältä. HUOMAUTUS Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (09/2).

6.3 Sivualueen leikkuu (01/NF)

1. Nosta laite ylös ja kanna se sivualueelle.

2. Kytke laite päälle.

3. Hae päävalikko näyttöön.

5. *"Sivualueen leikkuu"

6. Valitse leikkuuaika painikkeilla .

7. Käynnistä laite manuaalisesti.

Asetuksen mukaan: Laite leikkaa ruohoa asetetun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä. Sivualueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan. 7 ASETUKSET

7.1 Asetuksien haku näyttöön – yleistä

1. Hae päävalikko näyttöön.

Huomautus:Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että tämä valikkokohta on juuri valittuna.

3. Valitse haluamasi valikkokohta.

Huomautus:Valikkokohdat kuvataan seuraavissa kappaleissa.

5. Palaa takaisin päävalikkoon.

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu284.

7.2 Painikeäänien aktivointi/deaktivointi

2. Painikeäänien aktivointi/deaktivointi:

7.3 Sadetunnistimen säätö

HUOMAUTUS Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista. Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen. Kun sadeanturi on aktivoitu, laite ajaa sateen alkaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta.

3. Sadetunnistimen viiveen säätö:

"xx tuntia xx minuuttia" Valitse haluamasi tunti-/minuuttilukema painikkeilla ja vahvista ne painamalla .

7.4 Leikkuuohjelman asettaminen

7.4.1 Leikkuuohjelman asettaminen –

1. Hae päävalikko näyttöön.

3. Valitse valikkokohta.FI

286 Robolinho 3100 Asetukset

Huomautus:Valikkokohdat kuvataan seuraavissa kappaleissa.

7.4.2 Aloituskohtien asettaminen

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.

2. Kytke laite päälle.

3. Hae päävalikko näyttöön.

6. *"Aloituskohtien ohjelmointi"

7. *" Käynnistä aloituskohtien

" Start " . Laite ajaa rajoituskaapelia seuraten.

" Tässä " , kun laite on saavuttanut haluamasi aloituskohdan. Aloituskohta tallennetaan.

8. " Aseta aloituskohta 1 " , jos

aloituskohtaa ei valittu ohjelmointiajon aikana. Jos tässä ei määrätä aloituskohtaa, ne valitaan automaattisesti.

9. " Aloituskohta x: XXm ", kun viimeinen

aloituskohta on saavutettu. Aloituskohtien manuaalinen asettaminen (01) Ensimmäinen aloituskohta (01/X0) on asetettu valmiiksi; se sijaitsee 1m latausaseman oikealla puolella. Tämän kohdan taakse voidaan ohjelmoida enintään 9 muuta aloituskohtaa (X1 - X9). Huomioitavaa aloituskohtien valinnassa:

Älä aseta aloituskohtia liian kauas latausasemasta tai liian lähelle toisiaan(02/f).

Käytä vain niin monta aloituskohtaa kuin on tarpeen.

Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla .

3. *"Kohta X2 [075m]"

Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla .

4. Tarvittaessa voit asettaa muita aloituskohtia.

5. Palaa takaisin päävalikkoon.

7.4.3 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy vasta seuraavana ohjelmoituna leikkuuaikana. Valikkokohdassa "Viikko-ohjelma" valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin viikon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. *"Viikko-ohjelma"

*"Joka päivä [X]": Laite leikkaa ruohon joka päivä asetettuina aikoina. Jos näytössä on "Joka päivä []", laite leikkaa ruohoa vain valittuina viikonpäivinä.

*"Maanantai [X]"...*"Sunnuntai [X]": Laite leikkaa ruohon valittuna päivänä asetettuina aikoina. Jos näytössä on esim. "Maanantai []", laite ei leikkaa ruohoa tänä päivänä.

"Muuta" : Aktivoi [X] tai deaktivoi [] päiviä ja aseta aikoja, leikkuutapoja ja aloituskohtia.

2. Tee asetukset koskemaan kaikkia päiviä tai

esim. "*[M] 07:00-10:00 [?]": Normaali ruohonleikkuu [M] kello 07:00 – 10:00, automaattisesti vaihtuva aloituskohta 0 – 9 [?].

esim. "*[R] 16:00-18:00 [1]": Laite aloittaa kello 16:00reunaleikkuun [R] ja ajaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leikkuun aloituspisteestä 1 [1]. Kello 18:00tai kun akku on tyhjä, laite palaa latausasemaan.

"Muuta" : Valittu asetus muutetaan.

"Jatka" : Muutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

3. "Tallenna" : Valikkokohdan kaikki

muutetut asetukset tallennetaan.457293_a 287 Tietojen näyttö

7.5 Reunaleikkuu manuaalisesti

käynnistettäessä Kun laite käynnistetään manuaalisesti voidaan valita asetus, jolloin se aloittaa leikkaamisen reunoista. Reunaleikkuu ohjelmoituina aikoina: katso Luku

7.4.3 "Leikkuuaikojen asettaminen", sivu286.

7.6 Sivualueen leikkuun säätö

1. *"Sivualueen leikkuu"

2. Leikkuuaikojen asettaminen:

"ei aktiivinen" : Sivualueen leikkuu on kytketty pois päältä.

"aktiivinen" : Laite jatkaa leikkaamista, kunnes akku on tyhjä.

"Leikkuuaika min" : Laite leikkaa sivualuetta asetetun ajan verran. Seuraavat leikkuuajat ovat mahdollisia: 30/60/90/120/kunnes akku on tyhjä.

7.7 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpaisteessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. *"Näytön kontrasti"

2. Lisää/alenna näytön kontrastia.

7.8 Asetuksien suojaus

Jos asetuksien suoja on deaktivoitu, PIN-koodi on syötettävä vain, kun kuitataan turvallisuuden kannalta tärkeitä virheitä.

1. *"Asetuksien suojaus"

2. Asetuksien suojauksen aktivointi/deaktivointi:

"Aktivoi" : Asetuksien suojaus aktivoidaan.

"Deakt." : Asetuksien suojaus deaktivoidaan.

7.9 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muutettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

3. Kalibroinnin suorittaminen: katso Luku 5.4

"Automaattinen kalibrointi", sivu284.

7.10 Palautus tehdasasetuksiin

Voit palauttaa laitteen tehdasasetukset esim. ennen kuin myyt sen.

1. *"Tehdasasetukset"

Ilmoitus: "Tehdasasetukset palautettu"

Valikossa "Info" näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Hae päävalikko näyttöön.

3. Valitse valikkokohta.

Huomautus:Valikkokohdat kuvataan seuraavissa kappaleissa.

4. Palaa takaisin päävalikkoon.

"Terähuolto" Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalisesti. Jätä terähuolto AL-KO- jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi. Terähuollon laskurin nollaaminen:

"Laitteisto" Näyttää laitetta koskevia tietoja, esim. tyyppi, valmistusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, latausaika yhteensä, rajoituskaapelin silmukan pituus. "Ohjelmisto" Näyttää laitteen ohjelmistoversion. "Ohjelmatiedot" Näyttää voimassa olevat asetukset, esim. viikoittaisen leikkuuajan. "Häiriöt" Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.FI 288 Robolinho 3100 Huolto ja hoito

VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

HUOMAUTUS! Veden aiheuttama vaara Robottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

Älä puhdista robottiruohonleikkuria ja latausasemaa vesisuihkulla. Robottiruohonleikkurin puhdistus VARO! Leikkuuterien aiheuttama loukkaantumisvaara Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville. Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä.

2. Puhdista laitteen pinta käsiharjalla, kostealla

liinalla tai pehmeällä puhdistussienellä.

3. Harjaa pohja, leikkuukoneiston kansi ja

leikkuuterät puhtaiksi harjalla.

4. Tarkista leikkuuterät vaurioiden varalta.

Tarvittaessa vaihda: katso Luku 9.3 "Leikkuuterien vaihto", sivu288. Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut

esineet latausasemasta säännöllisin välein.

2. Pyyhi latausaseman pinta kostealla liinalla tai

pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

1. Tarkista koko asennus kerran viikossa

mahdollisten vaurioiden varalta:

Muuntaja ja verkkojohto

2. Vaihda vialliset osat AL-KO-yhtiön

alkuperäisiin varaosiin tai vaihdata ne AL- KO-huoltoliikkeessä. Pyörien vapaan pyörimisen tarkastus Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti

pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.

2. Tarkista, pyörivätkö pyörät vapaasti ja

voivatko ne kääntyä. Huomautus:Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä AL-KO- huoltoliikettä vaihtamaan ne. Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti

2. Hio kosketuspinnoissa olevat jäljet kirkkaiksi

hiomapaperilla ja rasvaa ne sitten kevyesti kontaktirasvalla. Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.

2. Paina latauskoskettimia latausaseman

suuntaan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon. Huomautus:Jos latauskoskettimet eivät palaa takaisin, pyydä AL-KO-huoltoliikettä vaihtamaan ne.

9.3 Leikkuuterien vaihto

Kuluneet tai vääntyneet leikkuuterät on vaihdettava.457293_a 289 Kuljetus HUOMAUTUS! Epäasianmukaiset korjaukset vahingoittavat laitetta Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälautanen voi vahingoittua.

Älä suorista vääntyneitä leikkuuteriä.

Vaihda vääntyneet leikkuuterät AL- KO-yhtiön alkuperäisiin varaosiin. VARO! Leikkuuterien aiheuttama loukkaantumisvaara Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!

Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

1. Kytke laite pois päältä.

2. Laske laite maahan leikkuuterät ylöspäin.

3. Irrota kiinnitysruuvit ruuviavaimella.

4. Vedä leikkuuterä irti kiinnityksestä.

5. Puhdista terän kiinnityskohta pehmeällä

6. Työnnä uusi leikkuuterä paikoilleen.

Huomautus:Vain AL-KO-yhtiön alkuperäisien varaosien käyttö on sallittua.

7. Kiinnitä kiinnitysruuvit takaisin paikoilleen ja

kiristä ne. Poistoteriä ei yleensä tarvitse vaihtaa. Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, koska epätasapainon seurauksena voi esiintyä lisääntynyttä melua, kulumista ja toimintahäiriöitä.

9.4 Muuntajan sulakkeen vaihto(11)

Jos muuntaja ei toimi, vaikka verkkojännitteen syöttö on kunnossa:

1. Erota muuntaja (11/2) verkkovirrasta.

4. Aseta uusi sulake paikoilleen.

5. Kierrä sulakekansi ja sulake kiinni

muuntajaan. 10 KULJETUS Kuljeta laite esim. pääleikkausalueelta sivualueelle seuraavasti:

2. Kytke laite pois päältä.

3. Nosta laitetta kantokahvasta:

Leikkuuteriin ei saa koskea.

Leikkuuterien täytyy aina osoittaa kantajasta poispäin. 11 SÄILYTYS

11.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (katso Luku 5.1 "Akun

lataaminen (09)", sivu283).

2. Puhdista laite perusteellisesti (katso Luku 9.1

"Puhdistus", sivu288).

3. Laitteen säilytys:

kaikilla pyörillä seisoen

kuivassa, lukittavassa ja pakkaselta suojatussa paikassa

poissa lasten ulottuvilta

11.2 Latausaseman säilytys

Latausasema voidaan viedä säilytyspaikkaan, mutta se ei ole välttämätöntä. Säilytyspaikassa kuitenkin vältetään sen ennenaikainen vanheneminen, esim. värin haalistuminen sekä latauskoskettimien ja jousikiinnittimien korroosio. Jos latausasema jätetään ulos:

1. Irrota pienjännitekaapeli muuntajasta ja kääri

2. Vie muuntaja säilytyspaikkaan.

3. Rasvaa latauskoskettimet kontaktirasvalla.

Jos latausasema viedään säilytyspaikkaan:

1. Suorita ensin kaikki yllä mainitut työt.

2. Irrota latausasema rajoituskaapelista.

3. Pura latausasema osiin ja puhdista se liasta

käsiharjalla ja hieman kostutetulla liinalla.

4. Latausaseman säilytys:

kuivassa, lukittavassa ja pakkaselta suojatussa paikassa

poissa lasten ulottuviltaFI 290 Robolinho 3100 Hävittäminen

11.3 Rajoituskaapelin säilytys talvella

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

1. Jos latausasema viedään säilytyspaikkaan:

Rasvaa johtojen kuoritut päät kontaktirasvalla ja kierrä niiden ympärille eristysnauhaa. Näin johtojen päät ovat suojassa korroosiolta.

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovuttamista keräyspisteeseen! Niiden hävittämisestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä.

Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistettu käytöstä.

Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta! Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana. Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)

Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti. Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuuluvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset sähkö- ja elektroniikkalaitteiden hävittämisestä voivat poiketa näistä. Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan poistaa sähkölaitteesta turvallisesti.

Paristojen ja akkujen omistajat/ käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä. Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit. Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana. Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005% elohopeaa

Cd: Akku sisältää yli 0,002% cadmiumia

Pb: Akku sisältää yli 0,004% lyijyä Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)

Paristojen ja akkujen myyntipisteet

Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet

Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään) Nämä tiedot koskevat vain akkuja ja paristoje, jotka myydään Euroopan Unioniin kuuluvissa maissa ja joita koskee direktiivi 2006/66/EY. Euroopan Unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.457293_a 291 Ohjeet häiriötilanteissa

13 OHJEET HÄIRIÖTILANTEISSA

13.1 Laitevikojen ja käsittelyvirheiden korjaus

VARO! Loukkaantumisvaara Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä! Häiriö Syy Korjaaminen Laite ei käynnisty. Akku on tyhjä. Lataa laite latausasemassa. Laite jää kiinni ja kaivautuu maahan. Pyörien pyöriminen jatkuu. Törmäystunnistimet eivät laukea. Ota yhteyttä AL-KO-huoltoon. Ruoho on liian pitkää.

Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu.

Leikkaa ruoho lyhyeksi tavallisella ruohonleikkurilla. Laite osuu maan kohoumaan. Tasoita epätasainen kohta. Laite leikkaa väärään aikaan. Laitteessa on väärä kellonaika. Aseta kellonaika. Leikkuun kesto on asetettu väärin. Aseta leikkuuajat. Laitteen aika-asetukset katoavat. Akku on viallinen. Ota yhteyttä AL-KO- huoltoon. Moottori pysähtyy ruohonleikkuun aikana. Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasaiselle alustalle tai lyhyeen ruohikkoon ja käynnistä se uudelleen. Akku on tyhjä. Lataa akku. Leikkuuterät ovat tylsiä. Vaihda leikkuuterät. Leikkuujälki on epätasainen. Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat. Leikattava alue on liian suuri. Pienennä leikattavaa aluetta. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu. Leikkuuterät ovat tylsiä.

Vaihda leikkuuterät.

Kiinnitä leikkuuterät uusilla ruuveilla. Akun käyttöaika lyhenee huomattavasti. Leikkuukorkeus on asetettu liian alas. Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu korkeus on saavutettu. Nurmikko on liian korkea tai kostea.

Säädä leikkuukorkeus ylimmälle tasolle.FI 292 Robolinho 3100 Ohjeet häiriötilanteissa Häiriö Syy Korjaaminen Laite tärisee tai on liian äänekäs. Leikkuuterät tai terien käyttömoottori on epätasapainossa

Puhdista leikkuukoneiston kansi.

Ota yhteyttä AL-KO-huoltoon. Akku ei lataudu tai akkujännite on alhainen

Latausaseman latauskoskettimet ovat likaiset.

Laitteen kosketuspinnat ovat likaiset.

Puhdista latauskoskettimet ja kosketuspinnat.

Latausasemassa ei ole virtaa.

Kytke latausasema sähköverkkoon.

Laite ei osu latauskoskettimiin.

Laitteen kosketuspinnat ovat palaneet.

Aseta laite latausasemaan ja tarkista, osuvatko latauskoskettimet kosketuspintoihin.

Ota yhteyttä AL-KO-huoltoon.

Muuntajan sulake on viallinen.

Vaihda sulake (katso Luku 9.4 "Muuntajan sulakkeen vaihto(11)", sivu289). Akun kestoikä on päättynyt.

Ota yhteyttä AL-KO-huoltoon. Latauselektroniikka on viallinen.

Ota yhteyttä AL-KO-huoltoon. HUOMAUTUS Mikäli häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

13.2 Virhekoodit ja virheiden korjaaminen

Virhekoodi Syy Korjaaminen CN001: Tilt sensor Kallistustunnistin lauennut:

Maks. kallistus ylittynyt

Laitetta on kannettu

Rinne liian jyrkkä Aseta laite tasaiselle pinnalle ja kuittaa virhe. CN002: Lift sensor Nostotunnistin lauennut:

Kotelo on kääntynyt ylöspäin nostamisen tai esteen takia. Poista este. CN005: Bumper deflected Laite on ajanut esteeseen eikä pääse vapautumaan siitä (esim. törmäys latausaseman lähellä).

Aseta laite vapaalle alueelle leikkuualueen sisälle.

Korjaa rajoituskaapelin sijaintia.457293_a 293 Ohjeet häiriötilanteissa Virhekoodi Syy Korjaaminen CN007: No loop signal

Ei silmukkasignaalia

Rajoituskaapeli on viallinen.

Silmukkasignaali liian heikko.

Tarkista latausaseman led- merkkivalot.

Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto. CN008: Loop signal weak

Silmukkasignaali liian heikko

Rajoituskaapeli asennettu liian syvälle

Tarkista latausaseman led- merkkivalot.

Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.

Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan. CN010: Bad position

Laite on rajoitetun ruohikkoalueen ulkopuolella.

Rajoituskaapeli on asennettu ristiin.

Aseta laite vapaalle alueelle leikkuualueen sisälle.

Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. Korjaa ristiin asennettu kaapeli. CN011: Escaped robot Laite on rajoitetun ruohikkoalueen ulkopuolella. Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. CN012: Cal: no loop CN015: Cal: outside Virhe kalibroinnin aikana:

Laite ei löydä rajoituskaapelia.

Tarkista latausaseman led- merkkivalot.

Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.

Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyy pystyä ajamaan rajoituskaapelin yli. CN017: Cal: signal weak Virhe kalibroinnin aikana:

Silmukkasignaali liian heikko

Ei silmukkasignaalia

Rajoituskaapeli on viallinen.

Aseta laite määrättyyn kalibrointiasentoon ja kohdista se tarkasti suoraan kulmaan.

Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.

Tarkista rajoituskaapelin mahdolliset vauriot. CN018: Cal: Collision Virhe kalibroinnin aikana:

Laite on törmännyt esteeseen. Poista este.FI 294 Robolinho 3100 Ohjeet häiriötilanteissa Virhekoodi Syy Korjaaminen CN038: Battery Akku on tyhjä:

Rajoituskaapelin silmukka on liian pitkä, siinä on liikaa saarekkeita. Korjaa rajoituskaapelin sijaintia.

Ei kosketusta latauskoskettimiin akun lataamisen aikana

Puhdista latauskoskettimet.

Aseta laite latausasemaan ja tarkista, osuvatko latauskoskettimet kosketuspintoihin.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihtamaan latauskoskettimet.

Esteitä latausaseman lähellä Poista esteet.

Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leikkuualueen sisälle.

Laite ei löydä latausasemaa.

Tarkista rajoituskaapelin mahdolliset vauriot.

Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoituskaapeli.

Akku on kulunut. Pyydä valmistajan valtuuttamaa huoltoliikettä vaihtamaan akku.

Latauselektroniikka on viallinen. Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan latauselektroniikka. CN099: Recov escape Virheiden automaattinen korjaus ei mahdollista

Kuittaa häiriöilmoitus manuaalisesti.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huoltoliikkeessä. CN104: Battery over heating

Akku on ylikuumentunut (yli 60°C). Purkautuminen ei mahdollista.

Hätäkatkaisu valvontaelektroniikan toimesta

Kytke laite pois päältä ja anna akun jäähtyä.

Älä aseta laitetta latausasemaan. CN110: Blade motor over heating Leikkuumoottori on ylikuumentunut (yli 80°C).

Kytke laite pois päältä ja anna sen jäähtyä.

Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huoltoliikkeessä.457293_a 295 Ohjeet häiriötilanteissa Virhekoodi Syy Korjaaminen CN119: R-Bumper deflected CN120: L-Bumper deflected Laite on ajanut esteeseen eikä pääse vapautumaan siitä. Poista este. CN128: Recov Impossible Laite on ajanut esteeseen eikä pääse vapautumaan siitä. Poista este. Laite on rajoitetun ruohikkoalueen ulkopuolella.

Aseta laite vapaalle alueelle leikkuualueen sisälle.

Korjaa rajoituskaapelin sijaintia. CN129: Blocked WL Vasen pyörämoottori jumiutunut. Korjaa jumiutumisen syy. CN130: Blocked WR Oikea pyörämoottori jumiutunut. Korjaa jumiutumisen syy. HUOMAUTUS Mikäli häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.FI 296 Robolinho 3100 Takuu 14 TAKUU Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Takuu on voimassa laitteen ostomaan lakien mukaan. Takuu on voimassa vain, kun:

Tätä käyttöohjetta noudatetaan

Laitetta käsitellään asianmukaisesti

Käytetään alkuperäisvaraosia Takuu raukeaa, jos:

Suoritetaan omavaltaisia korjausyrityksiä

Suoritetaan omavaltaisia teknisiä muutoksia

Laitetta ei käytetä määräysten mukaisesti Takuun piiriin eivät kuulu:

tavallisesta käytöstä johtuvat maalipinnan vauriot
