Tuotetyyppi	Robottiruohonleikkuri
Brändi	AL-KO
Malli	Robolinho 500 W
Leikkuupinta-ala max.	500 m²
Kaltevuus max.	45 % (24°)
Leikkuukorkeus	25–55 mm (säädettävissä manuaalisesti)
Akkutyyppi	Litiumioni (Li-ion), vaihdettavissa
Liitettävyys	WLAN 2,4 GHz, AL-KO inTOUCH -sovellus
Turva-anturit	Nostot, kallistus, törmäys
Turvakoodi	4-numeroinen PIN, avaus PUK-koodilla
Tukiasema	LED-tilailmaisimella, latausliittimillä ja Home-painikkeella
Toimituksen sisältö	Robotti, tukiasema, virtalähde, rengasjohto (100 m), maapiikit (90), käyttöohjeet
Sähkönsyöttö	Virtalähde (230 V, 50 Hz)
Huolto	Viikoittainen puhdistus, leikkuuterien vaihto
Varaosat ja korjattavuus	AL-KO-alkuperäisosat, käyttäjän vaihdettavissa oleva akku ja terät
Turvallisuus	STOP-painike, turva-anturit, automaattinen pysäytys nostettaessa

Usein kysytyt kysymykset - Robolinho 500 W AL-KO

Kuinka käynnistää ruohonleikkuri ensimmäistä kertaa?

Kun olet asentanut tukiaseman ja rengasjohdon, aseta robotti tukiasemaan, käynnistä se ON/OFF-painikkeella ja seuraa perusasetuksia: kielen valinta, PIN-koodin syöttö (oletus 0000), päivämäärä ja kellonaika. Suorita sitten automaattinen kalibrointiajo asettamalla robotti 1 m päähän tukiasemasta ja painamalla START.

Kuinka asentaa rengasjohto?

Rengasjohto (mukana, 100 m) on asetettava jatkuvana silmukkana myötäpäivään, 20 cm päähän esteistä. Kiinnitä se puutarhapiikeillä. Esteiden kohdalla noudata ilmoitettuja välejä: 20 cm seinille, 0 cm ohitettaville esteille. Liitä johto tukiasemaan kaapelikuopan kautta. Johtoon voidaan tehdä varaosia tulevia säätöjä varten.

Kuinka säätää leikkuukorkeus?

Avaa kansi, käännä säätönuppia myötäpäivään korottaaksesi korkeutta (enintään 55 mm) tai vastapäivään laskeaksesi sitä (enintään 25 mm). Korkeus näkyy tarkastusikkunassa. Ensimmäisellä käyttökerralla aseta korkea korkeus (55 mm) kalibrointiajoa varten.

Mitä tehdä, jos virhekoodi CN007 (silmukkassignaalin puute) ilmestyy?

Virhekoodi CN007 tarkoittaa, että robotti ei havaitse rengasjohdon signaalia. Tarkista, että tukiasema on kytketty (vihreä ja keltainen LED palaa). Tarkasta johto mahdollisten katkosten varalta ja korjaa tarvittaessa. Irrota ja kytke virtalähde uudelleen. Jos ongelma jatkuu, ota yhteys AL-KO-huoltoon.

Kuinka yhdistää ruohonleikkuri AL-KO inTOUCH -sovellukseen?

Asenna AL-KO inTOUCH -sovellus Google Playsta tai App Storesta. Luo tili, kirjaudu sisään ja lisää uusi laite. Seuraa yhteysavustajaa: robotin on oltava päällä ja WLAN 2,4 GHz -verkon kantaman sisällä. Kun yhteys on muodostettu, voit ohjelmoida leikkuita ja valvoa robottia etänä.

Kuinka vaihtaa leikkuuterät?

Sammuta robotti ja käännä se ympäri. Irrota kiinnitysruuvit ja poista kuluneet terät. Puhdista teränpidin. Terät voidaan kääntää 180° niiden käyttöiän kaksinkertaistamiseksi. Jos ne on jo käännetty, käytä uusia AL-KO-alkuperäisteriä. Aseta terät siten, että terävä puoli on laitetta kohti, ja kiristä ruuvit käsin.

Mikä on Robolinho 500 W:n enimmäisleikkuupinta-ala?

Robolinho 500 W on suunniteltu enintään 500 m² leikkuupinta-alalle. Suuremmilla aloilla leikkaus saattaa olla epätasaista. Akku ja leikkausaika on mitoitettu tälle pinta-alalle.

Kuinka puhdistaa ruohonleikkuri?

Sammuta robotti ON/OFF-painikkeella. Älä käytä painevettä. Pyyhi kotelo kostealla liinalla. Harjaa alapuoli, leikkuulaatta ja terät pehmeällä harjalla. Puhdista tukiasema säännöllisesti poistamalla ruohojäämät. Käytä suojakäsineitä viiltojen välttämiseksi.

Kuinka säilyttää ruohonleikkuri talvella?

Lataa akku täyteen, puhdista robotti huolellisesti. Säilytä sitä pystyasennossa pyörien päällä kuivassa, lukittavassa ja pakkasenkestävässä paikassa. Irrota virtalähde ja poista latausliitin tukiasemasta. Suojaa aukko talvisuojalla. Rengasjohto voi jäädä paikalleen.

Kuinka ohjelmoida leikkuuaikataulut?

Siirry päävalikkoon, valitse Ohjelmat ja sitten Viikkiohjelma. Voit ottaa käyttöön tai pois käytöstä kunkin päivän ja määrittää aikavälit (esim. 07:00-10:00). Valitse leikkuutyyppi (tavallinen tai reunat) ja aloituspisteet. Vahvista Tallenna-painikkeella. Ennen leikkauksen aloitusta vaaditaan 30 minuutin viive.

KÄYTTÖOHJE Robolinho 500 W AL-KO

2.3 Laitteessa käytettävät merkinnät

Merkinnän merkitys

3.4.4 Laiteturvallisuus

1 Tietoa käyttöohjeesta.... 417

1.1 Kansilehden symbolit 417 1.2 Merkkien selitykset ja huomiosanat ... 417

2 Tuotekuvaus 417

2.1 Toimitussisältö ....418 2.2 Robottiruohonleikkuri .....418 2.3 Laitteessa käytettävät merkinnät...... 419 2.4 Ohjauspaneeli 419 2.5 Näyttö.... 420 2.6 Valikkorakenne.... 421 2.7 Latausasema.... 422 2.8 Akku 422 2.9 Toimintokuvaus 422 2.10 Langaton radiomoduuli ja AL-KO in-TOUCH -sovellus 423

3 Turvallisuus.... 423

3.1 Käyttötarkoituksen mukainen käyttö ..423 3.2 Mahdollinen vääränlainen käyttö...... 424 3.3 Turvalaitteet ja suojukset ....424

3.3.1 PIN- ja PUK-koodien syöttö...... 424 3.3.2 Tunnistimet 424 3.4 Turvallisuusohjeet 425 3.4.1 Käyttäjät.... 425 3.4.2 Henkilönsuojaimet 425 3.4.3 Ihmisten ja eläinten turvallisuus... 425 3.4.4 Laiteturvallisuus.... 426 3.4.5 Sähköturvallisuus 426

4 Asennus.... 426

4.1 Laitteen purkaminen pakkauksesta.... 426 4.2 Leikkualueiden suunnittelu (01) .....426 4.3 Leikkualueen valmistelu 427 4.4 Latausaseman kokoaminen (03/a)..... 427 4.5 Rajoituskaapelin kytkeminen.... 427

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (03/b)...... 427 4.5.2 Rajoituskaapelin asennus (01) .... 427 4.5.3 Esteiden rajaaminen alueen ulkopuolelle 428

4.5.4 Käytävien rajaaminen (01/i) ......428 4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (11)......428 4.5.6 Varakaapelin varaaminen (07).....428 4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (02) 429

4.6 Latausaseman liittäminen verkkovirtaan (04) 429 4.7 Latausaseman yhteyksien tarkistaminen (04) 429

5 Käyttöönotto 429

5.1 Akun lataaminen (08) 429 5.2 Perusasetukset 429 5.3 Leikkuukorkeuden säätäminen 430 5.4 Automaattinen kalibrointi 430

6 Käyttö 431

6.1 Laitteen manuaalinen käynnistäminen 431 6.2 Leikkaamisen keskeyttäminen 431 6.3 Sivualueen leikkaaminen (01/NF) 431

7 Asetukset 431

7.1 Asetuksien hakeminen näyttöön – yleistä 431 7.2 Painikeäänien aktivointi/deaktivointi 431 7.3 Eco-tilan aktivointi/deaktivointi (Robolinho 700/1200/2000) 431 7.4 Sadetunnistimen säätö (Robolinho 700/1200/2000) 432

7.5 Leikkuuohjelman asettaminen 432

7.5.1 Leikkuuohjelman asettaminen – yleistä 432 7.5.2 Aloituskohtien asettaminen 432 7.5.3 Leikkuuaikojen asettaminen 433

7.6 inTOUCH 433

7.7 Reunaleikkuu manuaalisesti käynnistettäessä 433 7.8 Sivualueleikkuun säätäminen 433 7.9 Näytön kontrastin säätö 434 7.10 Asetuksien suojaus 434

7.11 Uudelleenkalibrointi 434 7.12 Tehdasasetusten palauttaminen 434

8 Tietojen näyttäminen 434

9 Huolto ja hoito 434

9.1 Puhdistus 434 9.2 Säännölliset tarkastukset 435 9.3 Leikkuuterien vaihto 435

10 Kuljetus 435

11 Säilytys 436

11.1 Robottiruohonleikkurin säilytys...... 436 11.2 Latauspylvään säilytys 436 11.3 Rajoituskaapelin talvisäilytys.... 436

12 Hävittäminen.... 436

13 Ohjeet häiriötilanteissa 437

13.1 Laitevikojen ja käsittelyvirheiden korjaus.... 437 13.2 Vikakoodit ja vikojen korjaaminen ..... 439

14 Asiakaspalvelu ja huolto 441 15 Takuu ja tuotevastuu 441

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä. Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot. Luovuta käyttöohje aina laitteen mukana. Lue käyttöohjeeseen sisältyvät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Kansilehden symbolit

Symboli Merkitys

Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.

Käyttöohje

Symboli Merkitys

Käsittele litiumioniakkuja varovasti! Noudata etenkin kuljetusta, varastointia ja hävittämistä koskevia ohjeita tässä käyttöohjeessa!

1.2 Merkkien selitykset ja huomiosanat

⚠️ VAARA! Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. ⚠️ VAROITUS! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä. ⚠️ VARO! Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivai- kean loukkaantumisen, jos sitä ei vältetä.

HUOMAUTUS! Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia vahinkoja, jos sitä ei vältetä.

HUOMAUTUS Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan täysin automaattista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

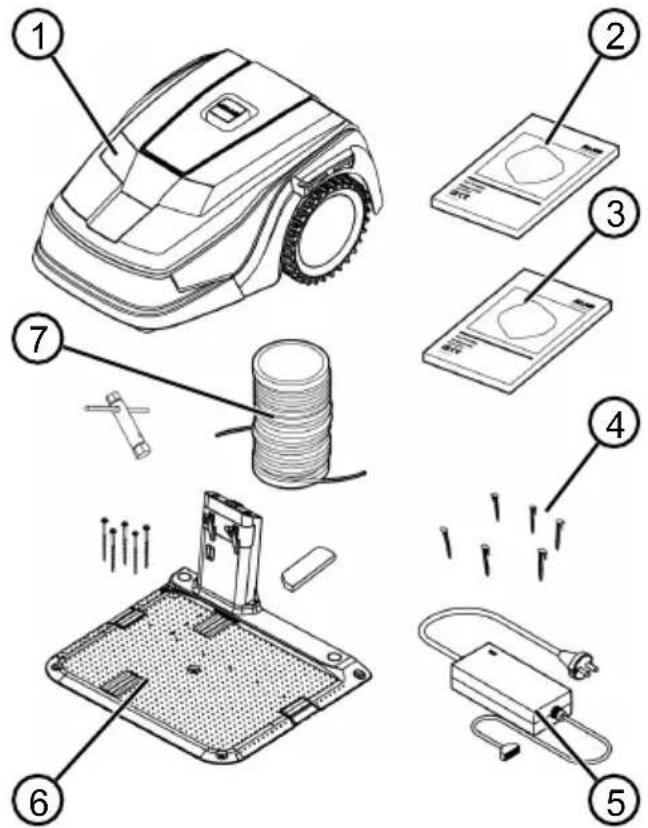

2.1 Toimitussisältö

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

1 Robottiruohonleikkuri

2 Pikaohje

3 Käyttöohje

4 Maakiilat*

5 Verkkolaite

6 Latausasema sekä kierrekiilat (5 kpl), avain ja talvisuoja

7 Rajoituskaapeli **

* Robolinho 500: 90 kpl, Robolinho 1150: 180 kpl, Robolinho 700/1200/2000: ei sisälly toimitukseen ** Robolinho 500: 100 m, Robolinho 1150: 150 m, Robolinho 700/1200/2000: ei sisälly toimitukseen

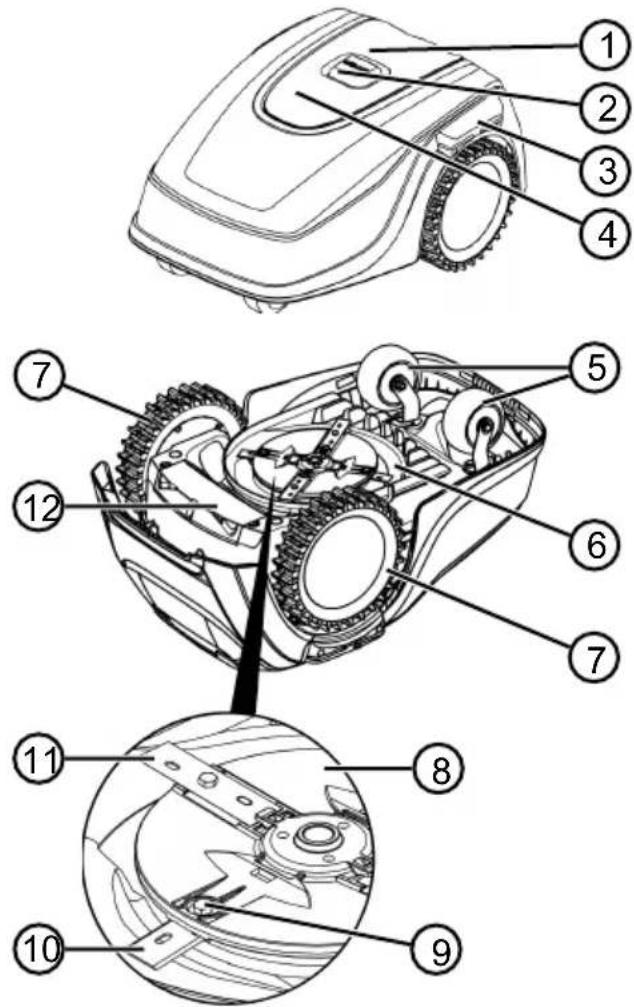

2.2 Robottiruohonleikkuri

1 Ohjauspaneeli ja näyttö (sisäpuolella)

2 STOP-painike (pysäyttää laitteen välittö-mästi ja leikkuuterät 2 sekunnin kulues-sa)

3 Latauskoskettimet

4 Korkeussäätö (sisäpuolella)

5 Etupyörät (ohjautuvia)

6 Leikkuukoneiston kansi

7 Vetopyörä

8 Terälautanen

9 Kiinnitysruuvi

10 Poistoterä

11 Leikkuuterä

Nro Osa

12 Akkukotelo

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys

Muiden henkilöiden oleskelu vaara-alueella on kielletty!

Käsittele erityisen varovasti!

Pidä kädet ja jalat loitolla teräko-neistosta!

Noudata turvaetäisyyttä!

Lue käyttöohje ennen käyttöönottoa!

Laitteen käynnistämistä varten on syötettävä PIN-koodi!

Laitteessa ei saa ajaa mukana!

2.4 Ohjauspaneeli

* vain Robolinho 700/1200/2000

Nro Osa

1	(Home-painike): Leikkuun keskeyttä-minen, laite ajaa takaisin latausase-maan. Se käynnistyy jälleen seuraavana päivänä automaattisesti säädettynä leik-kuuaikana.
2	Sadetunnistin (Robolinho 700/1200/2000): Sateen tunnistaminen (katso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu 432).
3	Näyttö: Laitteen vallitsevan käyttötilan sekä valitun valikon nimen, valikkokoh-dat ja valittavissa olevien toimintojen näyttö (katso Luku 2.5 "Näyttö", si-vu 420).
4	▲▼nuolipainikkeet): Valikkokohtien valinta, numeroarvojen suurentaminen ja pienentäminen, eri asetuksien valinta.
5	►(Start/Pause-painike): Leikkuun ma-nuaalinen käynnistäminen ja keskeyttä-minen tai leikkuun jatkaminen heti pai-nikkeen ▲painamisen jälkeen.
6	─►(toimintopainikkeet): Näytös-sä painikkeen yläpuolella näkyvän toi-minnon valinta.
7	○(On/Off-painike): Laitteen kytkemi-nen päälle ja pois päältä.

Nro Osa

8

(Valikkopainike): Päävalikon haku näyttöön.

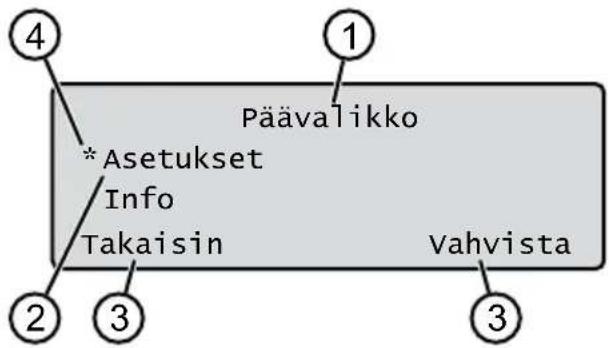

2.5 Näyttö

Nro Näyttö

1 Valitun valikon nimi (tässä: Päävalikko) 2 Valikon sisältämät valikkokohdat. Kerrallaan näytetään vain kaksi valikkokohtaa (tässä: Asetukset ja Info). Muut valikkokohdat saadaan näkyviin painikkeilla 3 Valitun valikkokohdan toiminnot (tässä: Asetukset). Toiminnot saadaan näkyviin painikkeilla 📄 - 4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: Asetukset)

2.6 Valikkorakenne

Päävalikko	Ohjelmat	Viikko-ohjelma katso Luku 7.5 "Leikkuuohjelman asettaminen", sivu 432
		Aloituskohdat katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 432
		Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 434
	Asetukset	Kellonaika katso Luku 5.2 "Perusasetukset", sivu 429
		Päivämäärä katso Luku 5.2 "Perusasetukset", sivu 429
		Kieli katso Luku 5.2 "Perusasetukset", sivu 429
		PIN-koodi katso Luku 5.2 "Perusasetukset", sivu 429
		Painikeäänet katso Luku 7.2 "Painikeäänien aktivointi/deaktivointi", sivu 431
		EcoMode katso Luku 7.3 "Eco-tilan aktivointi/deaktivointi (Robolinho 700/1200/2000)", sivu 431*
		Sadetunnistinkatso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu 432*
		Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu 432*
		Sadeant. herkk. katso Luku 7.4 "Sadetunnistimen säätö (Robolinho 700/1200/2000)", sivu 432*
		inTOUCH katso Luku 7.6 "inTOUCH", sivu 433
		Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistettäessä", sivu 433
		Sivualue aktiivinen/ei aktiivinen katso Luku 7.8 "Sivualueleikkuun säätäminen", sivu 433
		Näytön kontrasti katso Luku 7.9 "Näytön kontrastin säätö", sivu 434
		Asetuksien suojaus katso Luku 7.10 "Asetuksien suojaus", sivu 434
		Uudelleenkalibrointi katso Luku 7.11 "Uudelleenkalibrointi", sivu 434
		Tehdasasetukset katso Luku 7.12 "Tehdasasetusten palauttaminen", sivu 434
	Info	Terähuolto katso Luku 8 "Tietojen näyttäminen", sivu 434
		Laitteisto katso Luku 8 "Tietojen näyttäminen", sivu 434
		Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivu 434
		Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 434
		Häiriöt katso Luku 8 "Tietojen näyttäminen", sivu 434

* Robolinho 700/1200/2000

2.7 Latausasema

1 Alustalevy

2 Tilanäytön ledit

3 Latauskosketin

4 Home-painike [IMAGE]

5 Latauspylväs

6 Kaapelikanava

7 Pyöräsyvennys

8 Kierrekiilojen aukot (9)

9 Kierrekiilat

* Robolinho 700/1200/2000

2.8 Akku

Käyttäjä voi vaihtaa akun.

HUOMAUTUS: Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Akku on toimitustilassa osittain ladattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten latausasemaan. Integroitu valvontaelektroniikka lopettaa latauksen automaattisesti, kun 100 %:n lataustila on saavutettu. Lataus onnistuu vain, kun latausaseman latauskoskettimilla on kunnollinen kontakti laitteen kosketuspintoihin.

Yli 45 °C:n lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen. Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen on vaihdettava tilalle alkuperäisen valmistajan uusi akku. Jos akku on tyhjentynyt valmistajan määrittämän kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvittaessa vaihdettava. Akun tila näkyy näytössä. Tarkista akun tila noin 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytöstä. Jos akun varaus on enää 30 % tai vähemmän, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 11.2 "Latauspylvään säilytys", sivu 436), asenna se ensin takaisin paikalleen päinvastaisessa järjestyksessä ja liitä latausasema verkkovirtaan. Jos elektrolyyttiä on vuotanut laitteesta: Korjauta laite AL-KO-huoltoliikkeen toimesta! Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

2.9 Toimintokuvaus

Liikkuminen ruohikolla

Laite liikkuu vapaasti rajoituskaapelin rajaamalla alueella. Laite käyttää suunnistamiseen tunnistimia, jotka havaitsevat rajoituskaapelin magneettikentän.

Jos laite kohtaa esteen, se pysähtyy ja jatkaa sitten ajoa toiseen suuntaan. Jos laite joutuu tilanteeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä.

Robolinho 700/1200/2000: Jos laite tunnistaa kosteutta sadetunnistimen ollessa päällä, se palaa automaattisesti latausasemaan.

Leikkuu ja lataus

Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun varaustaso on ruohonleikkuun aikana vähentynyt tiettyyn arvoon (näyttö: 0 %), laite palaa takaisin latausasemaan rajoituskaapelia pitkin.

Leikkuuohjelmat on asetettu tehtaalla, ja niitä voidaan mukauttaa laitteessa tai sovelluksessa.

Aina kun leikkuumoottori käynnistetään, sen pyörintäsuunta muuttuu, mikä kaksinkertaistaa leikkuuterän käyttöiän.

2.10 Langaton radiomoduuli ja AL-KO inTOUCH -sovellus

Robottiruohonleikkurissa on langaton WiFi-moduuli. Sen avulla laitetta voidaan ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksella (älypuhelimella, tabletilla).

HUOMAUTUS Käytettävässä mobiililaitteessa on oltava internet-yhteys inTOUCH-sovelluksen käyttöä varten.

HUOMAUTUS Jotta robottiruohonleikkurin ohjelmisto on aina ajan tasalla, sen on oltava yhteydessä internetiin WiFi-verkon kautta. AL-KO inTOUCH App -sovellus ilmoittaa, kun robottiruohonleikkuriin on saatavana uusia ohjelmistopäivityksiä. Ne ladataan automaattisesti.

AL-KO inTOUCH -sovellus

AL-KO inTOUCH -sovelluksesta on saatavissa Android-laiteversio Google Play Storessa ja iOS-laiteversio Apple App Storessa:

Sovelluksen asentamisen jälkeen siihen on kirjauduttava sisään.

Sovelluksen ensimmäisen käynnistämisen yhteydessä näytetään automaattisesti pikaohje. Asenna robottiruohonleikkuri puutarhaan ja yhdistä se sitten AL-KO inTOUCH -sovellukseen noudattaen annettuja ohjeita.

HUOMAUTUS Robottiruohonleikkuri muodostaa yhteyden vain 2,4 GHz:n WiFi-verkkoon. 5 GHz:n WiFi-verkkoja ei tueta.

Yhteyden muodostaminen AL-KO inTOUCH -sovellukseen edellyttää, että robottiruohonleikkuri ja älypuhelin ovat reitittimen kantavuusalueella ja signaalin voimakkuus on riittävä (suositus: väh. 50 %).

1. Käynnistä AL-KO inTOUCH -sovellus.
2. Luo käyttäjätili valitsemalla REGISTRIEREN (rekisteröidy). Anna käyttäjänimi ja salasana.
3. Kirjaudu luomasi käyttäjätilin avulla.
4. Käynnistä yhteyden luomisen apuohjelma kohdasta GERÄTE (laitteet) ja NEUES GERÄT (uusi laite).
5. Noudata näyttöön tulevia ohjeita.

i HUOMAUTUS Jos robottiruohonleikkuri liikkuu puutarhassa alueella, jossa WiFi-yhteys on heikko tai puuttuu, AL-KO inTOUCH -sovelluksen säädöt otetaan käyttöön vasta sitten, kun robottiruohonleikkuri palaa alueelle, jossa on hyvä signaali. Jos WiFi-verkko ei kata koko puutarhaa tai signaali ei ole hyvä koko puutarhassa, kattavuutta voi laajentaa tavallisella toistimella.

Toimintahäiriöiden yhteydessä jälleenmyyjä voi auttaa asennetun AL-KO inTOUCH -sovelluksen avulla. Robottiruohonleikkuri on vapautettava jälleenmyyjän käyttöön AL-KO inTOUCH -sovelluksessa.

Liitettyjen robottiruohonleikkurien kauko-ohjauksen lisäksi AL-KO inTOUCH -sovellus tuo käytettäväksi sellaisia toimintoja kuin tuoterekisteröinti, puutarhanhoitovinkit, kasviopas ja vikatilanteiden ilmoitukset.

3 TURVALLISUUS

3.1 Käyttötarkoituksen mukainen käyttö

Laite on tarkoitettu ainoastaan yksityiskäyttöön. Kaikenlainen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukeaminen, vaatimustenmukaisuuden menettäminen (CE-merkintä) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulkopuolisille aiheutuvista vahingoista.

Laitteen käyttörajoitukset:

■ Enimmäispinta-ala:

■ Robolinho 500: 500 m² ■ Robolinho 700: 700 m² ■ Robolinho 1150: 1200 m² ■ Robolinho 1200: 1200 m² ■ Robolinho 2000: 2000 m²

■ Enimmäiskaltevuus: 45 % (24°) ■ Enimmäiskaltevuus sivusuunnassa: 45 % (24°) Lämpötila:

Lataus: 0–45 °C

■ Leikkaus: 0–55 °C

3.2 Mahdollinen vääränlainen käyttö

Tämä laite ei sovellu käytettäväksi julkisilla paikoilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa.

3.3 Turvalaitteet ja suojukset

VAROITUS! Loukkaantumisvaara. Vialliset turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheuttaa vakavia vammoja.

Misvaara. Vialliset turvalaitteet ja suojukset sekä turvalaitteiden ja suojusten poistaminen käytöstä voivat aiheuttaa vakavia vammoja.

• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.
• Älä koskaan poista turvalaitteita tai suojuksia toiminnasta.

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN-koodi voidaan muuttaa, katso Luku 5.2 "Perusasetukset", sivu 429.

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodin tehdasasetus on 0000. PIN-koodi voidaan muuttaa, katso Luku 5.2 "Perusasetukset", sivu 429.

Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unlocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia.

Säilytä PIN ja PUK sellaisessa paikassa, joihin ulkopuolisilla ei ole pääsyä.

Laitteessa on useita turvatunnistimia. Se ei käynnisty automaattisesti uudelleen, jos turvatunnistin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, joka on kuitattava. Tunnistimen laukeamisen syy on korjattava.

Laitteessa on useita turvatunnistimia. Se ei käynnisty automaattisesti uudelleen, jos turvatunnistin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, joka on kuitattava. Tunnistimen laukeamisen syy on korjattava.

Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.

Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.

Törmäystunnistimet esteiden tunnistamista varten

Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saavat aikaan ajosuunnan muutoksen. Esteeseen törmäyksen vaikutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäystunnistin laukeaa.

Kallistustunnistin ajosuunnassa/sivusuunnassa

Jos maanpinnan kaltevuus ajosuunnassa ylös- tai alaspäin tai sivusuunnassa saavuttaa 24 astetta (45 %), laite kääntyy tai vaihtaa ajosuuntaa.

Sadetunnistin (Robolinho 700/1200/2000)

Laitteessa on sadetunnistin, joka aktivoituna ollessaan keskeyttää ruohonleikkuun sateella ja palauttaa laitteen latausasemaan.

HUOMAUTUS: Laitetta voidaan käyttää luotettavasti muiden robottiruohonleikkurien läheisyydessä. Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarhatuotteiden valmistajien järjestön) määrittelemää sähkömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

3.4.1 Käyttäjät

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai sellaiset henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemuksen tai tiedon puute estävät heitä käyttämästä laitetta turvallisesti tai henkilöt, jotka eivät ole lukeneet käyttöohjetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.

Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.4.2 Henkilönsuojaimet

Vammojen välttämiseksi on käytettävä määräysten mukaista vaatetusta ja suojavarustusta.

Käytettäviä henkilönsuojaimia ovat:

Pitkät housut ja tukevat kengät. Huolto- ja hoitotöissä: suojakäsineet.

3.4.3 Ihmisten ja eläinten turvallisuus

■ Alueilla, joihin on yleinen pääsy, on leikkualueelle kiinnitettävä seuraavan sisältöinen varoitus:

⚠️ HUOMAUTUS! Automaattinen ruohonleikkuri käytössä!

Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan aikana, etteivät lapset tai muut henkilöt oleskele laitteen lähellä tai vieressä eivätkä leiki laitteella. ■ Laitteen päällä ei saa istua eikä teriin saa koskea! - Älä tuo leikkuria lähelle vartaloa tai vaatteita.

3.4.4 Laiteturvallisuus

Ennen kuin aloitat työskentelyn, varmista, ettei laitteen työskentelyalueella ole esineitä (esim. oksia, lasin- tai metallinkappaleita, vaatteita, kiviä, puutarhakalusteita, puutarhatyökaluja tai leluja). Ne voivat vahingoittaa laitteen teriä tai laite voi vahingoittaa niitä.

Käytä laitetta vain seuraavin edellytyksin:

■ Laite ei ole likainen. ■ Laitteessa ei ole vaurioita tai kulumia. ■ Kaikki hallintalaitteet toimivat.

Latausasema ja verkkolaite sekä niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien tilalle aina valmistajan alkuperäiset varaosat. ■ Jos laite on vaurioitunut, korjaa se. ■ Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.5 Sähköturvallisuus

• Älä koskaan käytä laitetta, jos leikattavalla alueella on samanaikaisesti käytössä kastelulaite.
• Älä puhdista laitetta vesisuihkulla.
• Älä avaa laitetta.

4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.
2. Ota kaikki osat varovasti pakkauksesta ja tarkista, ettei niissä ole kuljetusvaurioita. Huomautus: Ilmoita kuljetusvaurioista heti AL-KO-jälleenmyyjälle tai huoltoliikkeelle.
3. Tarkista toimitussisältö, katso Luku 2.1 "Toimitus­sisältö", sivu 418.

Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lähettämistä varten.

4.2 Leikkuualueiden suunnittelu (01)

Latausaseman sijainti (01/1)

■ Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen

■ Tasainen pohja ■ Suojassa suoralta auringonvalolta ja voimakkaalta sateelta Liitäntämahdollisuus sähköverkkoon ■ Robottiruohonleikkurin esteetön pääsy

Rajoituskaapelin asennus (01)

Rajoituskaapeli asennetaan myötäpäivään yhtenäisenä silmukkana.

Leikkuualueiden väliset käytävät (01/h)

Käytävällä tarkoitetaan kapeaa ruohikkokaistaletta, joka voi yhdistää kaksi leikkuualuetta.

Pääalue ja sivualue(et) (01)

Pääalue (01/HF): Ruohikkoalue, jolla latausasema sijaitsee ja jonka laite voi leikata kokonaisuudessaan automaattisesti. Sivualue (01/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata manuaalisesti.

Pää- ja sivualueita ympäröi kuitenkin sama, katkeamaton rajoituskaapeli.

Aloituskohtien sijainti (01/X0–01/X3)

Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä.

Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkuualueella leikataan muita enemmän.

4.3 Leikkuualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurempi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.
2. Ennen latausaseman ja rajoituskaapelin asennusta sekä laitteen käyttöönottoa: Leikkaa ruohikko matalaksi ruohonleikkurilla.
3. Poista ruohikolta esteet tai rajaa ne ulos leikattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu 428):

■ Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. litteät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat) ■ Ruohikon kolot ja kohoamat (esim. myyränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kaltevuus on yli 45 % (24°) ■ Vesistöt ja altaat (esim. purot, lammet, uima-altaat jne.) ja niiden ja ruohikon rajakohdat ■ Pensaat ja pensasaidat, jotka voivat levitä

4.4 Latausaseman kokoaminen (03/a)

1. Sijoita latausasema (01/1) suorassa kulmassa rajoituskaapelin suunniteltuun sijaintiin nähden seuraavasti:

■ maanpinnan suuntainen (tarkista vesivaa'alla) suora ja tasainen sisään- ja ulosajo, suora ja vääntymätön (kierrekiilojen paikalleen kiertämisen yhteydessä latauspylväs ei saa vääntyä tai kallistua).

1. Kiinnitä latausasema (03/2) maahan neljällä kierrekiilalla (03/1).

4.5 Rajoituskaapelin kytkeminen

HUOMAUTUS Robolinho 500/1150: Jos laitteen toimitukseen sisältyvä rajoituskaapeli on liian lyhyt, voit tilata jatkojohdon AL-KO-jälleenmyyjältä tai huoltoliikkeeltä.

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (03/b)

1. Vedä rajoituskaapeli (03/4) ulos pakkauksesta.
2. Poista liitännän (03/A) kaapelikanavan (03/3) suojus.
3. Poista rajoituskaapelin (03/6) pään eriste ja pistä pää liittimeen (03/7).
4. Sulje liitin.
5. Vedä rajoituskaapeli vedonpoistimen (03/5) kautta kaapelikanavasta. Älä vedä kaapelia tiukalle, vaan jätä siihen löysää.

HUOMAUTUS Ylimääräisen avulla kaapelivetoa voi vielä myöhemmin korjata.

1. Laita kaapelikanavan suojus paikalleen.

4.5.2 Rajoituskaapelin asennus (01)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleenmyyjä.

Molempia vaihtoehtoja voidaan yhdistellä.

HUOMAUTUS! Rajoituskaapelin vaurioitumisvaara. Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL-KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se lisäksi maakiiloilla. Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä. Älä kaiva maata tai ilmaa nurmikkoa rajoituskaapelin lähellä.

1. Kiinnitä rajoituskaapeli säännöllisin välein maakiiloilla tai vedä se maan alle (enintään 10 cm:n syvyyteen).
2. Rajoituskaapelin asennus esteiden ympärille: katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu 428.
3. Läpikulkuväylien tekeminen leikkualueiden välille: katso Luku 4.5.4 "Käytävien rajaaminen (01/i)", sivu 428.
4. Liian suurien ylä- tai alamäkien rajoittaminen alueen ulkopuolelle: katso Luku 4.5.5 "Kaltevien pintojen rajaaminen alueen ulkopuolelle (11)", sivu 428.
5. Kaapelivaran asettaminen: katso Luku 4.5.6 "Varakaapelin varaaminen (07)", sivu 428.
6. Kun rajoituskaapeli on asennettu kokonaan, kytke se latausasemassa olevaan liitäntään (03/B): katso Luku 4.5.1 "Rajoituskaapelin kytkminen latausasemaan (03/b)", sivu 427.

4.5.3 Esteiden rajaaminen alueen ulkopuolelle

Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen ympäristö on. Käytä oikean etäisyyden määrittämiseen pakkauksesta irrotettavaa viivainta.

HUOMAUTUS Rajaukset ovat tarpeen vain, jos laitteen törmäystunnistimet eivät pysty tunnistamaan niitä. Vältä käyttämästä liikaa tai tarpeettomia rajauksia. Kohoamat, jotka ovat pienempiä kuin 6 cm, on rajattava pois, koska muuten laite voi aiheuttaa vahinkoja.

Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh. 20 cm (01)

Laite kulkee noin 20 cm rajoituskaapelin ulkopuolella. Tämän vuoksi se on asennettava vähintään 20 cm:n päähän aidoista, muureista, kukkapenkeistä jne.

Etäisyys terassien reunakiviin ja laatoitettuihin teihin (05)

Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 20 cm:n väli. Jos terassin tai tien reuna on nurmikon pinnan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin.

Rajoituskaapelin ja esteiden välinen etäisyys (01)

Jos esteen luo tai siltä pois johtavat rajoituskaapelit vedetään aivan vierekkäin (etäisyys 0 cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa vetää ristiin (02/c), vaan ne on vedettävä rinnakkain (01/e).

Rajoituskaapelin vetäminen kulmiin (06)

Sisäkulma (06/a): Vedä rajoituskaapeli vinottain, jotta laite ei jää jumiin kulmaan. Ulkokulmat, joissa on esteitä (06/b): Vedä rajoituskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan. Ulkokulmat, joissa ei ole esteitä: Vedä rajoituskaapeli 90°:n kulmaan.

4.5.4 Käytävien rajaaminen (01/i)

Käytävissä on noudatettava seuraavia etäisyyksiä:

■ Kokonaisleveys väh. 60 cm Rajoituskaapelin etäisyys reunasta: 20 cm Rajoituskaapelien etäisyys toisistaan väh. 20 cm

4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle (11)

Pinnat, joiden kaltevuus ylittää 45 %, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (45 % = 45 cm pudotusta 1 metrin matkalla).

Rajoituskaapelia ei saa vetää rinteen yli, jonka kaltevuus on yli 20 %. Jotta kääntymisen yhteydessä ei tule ongelmia, täytyy kaltevuudeltaan 20 %:n pintoihin olla vähintään 50 cm:n etäisyys. Jos kaltevuus on yli 20 % työskentelyalueen ulkoreunan jossakin kohdassa, rajoituskaapeli on vedettävä tasaisen maan yli 20 cm:n etäisyydeltä ennen kaltevan pinnan alkua.

4.5.6 Varakaapelin varaaminen (07)

Jotta latausasemaa voi siirtää tai leikattavaa aluetta laajentaa leikattavan alueen määrittämisen jälkeen, jätä rajoituskaapeliin säännöllisin välein varalle ylimääräistä kaapelia.

Varakaapelin määrän voi arvioida oman harkinnan mukaan.

i HUOMAUTUS Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä, vaan

1. Vedä rajoituskaapeli maakiilan (07/1) ympäri ja sitten takaisin edelliseen maakiilaan (07/3).
2. Vedä kaapeli sitten taas takaisin viimeiseen maakiilaan. Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.
3. Tarvittaessa voit kiinnittää silmukan keskeltä ylimääräisellä maakiilalla (07/2).

4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (02)

Rajoituskaapelin varakaapelia ei toteuteta tasaisina pitkinä silmukoina (02/a). Rajoituskaapelia ei vedetä oikein kulmissa (02/b). Rajoituskaapeli vedetään ristiin tai sitä ei vedetä myötäpäiväisesti (02/c). Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (02/d). Kun rajoituskaapeli on vedetty ruohikon keskellä olevan esteen ympäri, sen osuuksia leikattavalla alueella ei vedetä aivan vierekkäin (02/e). ■ Aloituskohdat asetetaan liian kauas latausasemasta (02/f). Rajoituskaapeli vedetään ruohikon ulkopuolelle (02/g). Rajoituskaapelia vedettäessä ei noudateta käytävien 20 cm:n vähimmäisetäisyyttä (02/h). Rajoituskaapeli vedetään liian lähelle esteitä (alle 20 cm:n päähän), joiden yli ei voi ajaa (02/i).

4.6 Latausaseman liittäminen verkkovirtaan (04)

1. Sijoita verkkolaite (04/4) kuivaan, suoralta auringonvalolta suojattuun paikkaan riittävän lähelle latausasemaa (04/1).
2. Yhdistä verkkolaitteen (04/5) pienjännitejohto ja latausaseman kaapeli (04/6).
3. Pistä verkkolaitteen pistotulppa (04/2) pistorasiaan (04/3).

i HUOMAUTUS Suosittelemme verkkolaitteen liittämistä sähköverkoon vikavirtasuojan kautta, jonka nimellisvikavirta on < 30 mA.

4.7 Latausaseman yhteyksien tarkistaminen (04)

1. Tarkista, palavatko molemmat ledit latauspylvään (09/1) etupuolella. Jos ei:

■ Vedä pistoke pistorasiasta. Tarkista kaikkien sähköverkon ja rajoituskaapelin pistoliitäntöjen kiinnitys ja mahdolliset vauriot.

Led-merkkivalojen tilat

Ledit Käyttötilat
Vihreä	■ Palaa, kun rajoituskaapeli on vedetty oikein ja silmukka on kunnossa.
Keltainen	■ Palaa, kun virransyöttö on kun-nossa.

5 KÄYTTÖÖNOTTO

Tässä kappaleessa kuvataan toimenpiteet ja asetukset, jotka on tehtävä ennen laitteen käytön aloittamista. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 431.

5.1 Akun lataaminen (08)

Normaalissa käytössä laitteen akku latautuu säännöllisesti.

HUOMAUTUS: Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua. Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (08/1) latausasemaan (08/3) niin, että laitteen kosketuspinnat koskevat latausaseman latauskoskettimiin.
2. Kytke laite päälle painamalla .
3. Laitteen näytössä näkyy "Akkua 1adataan". Jos näin ei ole: katso Luku 13 "Ohjeet häiriötilanteissa", sivu 437.

5.2 Perusasetukset

1. Avaa suojakansi.
2. Kytke laite päälle painamalla . Näkyviin tulee laitteen ohjelmistoversio, koodi ja tyyppi.
3. Valitse kielen valintavalikosta painikkeella tai haluamasi kieli ja hyväksy valinta painamalla
4. Syötä valikkoon Sisäänkirjautuminen > Syötä PIN tehtaalla asetettu PIN 0000.

Valitse painikkeilla 📁 ai yksi 0 kerral- laan ja vahvista aina painamalla . Kun PIN-koodi on syötetty, laitetta voidaan käyttää.

5. Valikossa Muuta PIN:

Syötä kohtaan Syötä uusi PIN halua-masi uusi nelinumeroinen PIN-koodi. Valitse painikkeilla 🚠️ yksi numero kerrallaan ja vahvista aina painamalla —.

Syötä uusi PIN uudelleen kohtaan Toista uusi PIN. Jos syötetyt numerot ovat samat, näkyviin tulee PIN-koodi muutettu.

1. Aseta päivämäärä valikossa Päivämäärän asetus (muoto: PP.KK.20VV). Valitse painikkeilla 📄 ykū numero kerrallaan ja vahvista aina painamalla —
2. Aseta kellonaika valikossa Kellonajan asetus > 24h näyttö (muoto: HH:MM). Valitse painikkeilla 🚠ai yksi numero kerrallaan ja vahvista aina painamalla —

Perusasetukset on tehty. Näkyviin tulee tila Ei kalibroitu Paina Start-painiketta.

5.3 Leikkuukorkeuden säätäminen

Leikkuukorkeutta voi säätää käsin portaattomasti 25–55 mm:n alueella.

HUOMAUTUS Suositeltava leikkuukorkeus kalibrointiajoa (katso Luku 5.4 "Automaattinen kalibrointi", sivu 430) ja aloituskohtien ohjelmointia (katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 432) varten on 55 mm.

1. Avaa suojus (10/1).
2. Säädä leikkuukorkeus (valittu leikkuukorkeus näkyy ikkunassa [10/3] millimetreinä):

■ Leikkuukorkeuden (= nurmikon pituuden) kasvattaminen: Kierrä kääntönuppia (10/2) myötäpäivään (10/+).

■ Leikkuukorkeuden (= nurmikon pituuden) pienentäminen: Kierrä kääntönuppia (10/2) vastapäivään (10/–).

1. Sulje suojus.

5.4 Automaattinen kalibrointi

HUOMAUTUS: Tee ennen käyttöönottoa kalibrointiajo (katso Luku 5.4 "Automaattinen kalibrointi", sivu 430) tai aloituskohtien ohjelmointi (katso Luku 7.5.2 "Aloituskohtien asettaminen", sivu 432).

Laitteen vieminen aloitusasentoon (09)

1. Aseta laite aloitusasentoon leikattavalla alueella:

väh. 1 m latausasemasta vasemmalle ja 1 m eteenpäin ■ etupuoli rajoituskaapelin suuntaan

Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla liikealueella ole esteitä. Laitteen on pystyttävä ajamaan molemmat etupyörät rajoituskaapelin yli. Poista mahdolliset esteet tai asenna kaapeli väliaikaisesti sisäänpäin (väh. 35 cm).
2. Käynnistä laite painamalla . Näytössä näkyy:

■ ! Varoitus ! Moottori käynnistyy

■ Kalibrointi, vaihe [1]

Kalibroinnin aikana

Laite määrittää rajoituskaapelin signaalin vahvuuden ajamalla ensin kaksi kertaa suoraan rajoituskaapelin yli. Tämän jälkeen se palaa latausasemaan ja pysähtyy siihen.

Näytössä näytetään ilmoitus kalibrointi päättynyt. Akkua ladataan.

HUOMAUTUS: Laitteen täytyy pysähtyä ajettaessa latausasemaan. Jos laite ei latausasemaan ajaessaan koske latauskoskettimiin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin latausasema on kohdistettava paremmin, minkä jälkeen kalibrointi toistetaan.

Kalibroinnin jälkeen

Asetettu leikkuun kestoaika tulee näkyviin.

Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 431.

Robolinho 700/1200/2000

HUOMAUTUS: Silmukan pituus on mitattava moitteettoman toiminnan takaamiseksi ja virheilmoitusten vähentämiseksi.

Katso myös

Aloituskohtien asettaminen [▶ 432]

6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Kytke laite päälle painamalla . Reunojen ylimääräinen leikkuu: katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistettäessä", sivu 433.
2. Käynnistä laite manuaalisesti painamalla .

6.2 Leikkaamisen keskeyttäminen

■ Robolinho 500/1150: Paina laitteen painiketta ■ Robolinho 700/1200/2000: Paina latausasemassa (08/4) tai laitteessa olevaa painiketta

Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

■ Paina laitteen painiketta ▶ Ruohonleikkuu keskeytyy puolen tunnin ajaksi. ■ Paina laitteen painiketta Laite kytkeytyy pois päältä.

HUOMAUTUS Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (08/2).

6.3 Sivualueen leikkaaminen (01/NF)

1. Nosta laite ylös ja kanna se sivualueelle.
2. Kytke laite päälle painamalla .
3. Avaa päävalikko painikkeella .
4. ta* Asetukset
5. ta* \$vualueen leikkuu
6. Valitse leikkuuaika painikkeella tai.
7. Käynnistä laite manuaalisesti painamalla .

Asetuksen mukaan: Laite leikkaa ruohoa asetetun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä.

Sivalueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan.

7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön – yleistä

1. Avaa päävalikko painikkeella .≡ Huomautus: Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikkokohta on juuri valittuna.
2. ta ▲ * Asetukset —
3. Valitse haluamasi valikkokohta painamalla

▲ tai ▼ a vahvista valinta painamalla

1. Tee asetukset. Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.
2. Palaa päävalikkoon painamalla .

HUOMAUTUS Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu 429.

7.2 Painikeäänien aktivointi/deaktivointi

1. ta* Päinikeäänet
2. Painikeäänien aktivointi/deaktivointi:

■ tai Aktivoi: painikeäänet otetaan käyttöön. ■ tai Deakt.: painikeäänet poistetaan käytöstä.

7.3 Eco-tilan aktivointi/deaktivointi (Robolinho 700/1200/2000)

Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä.

HUOMAUTUS: Tilaa ei suositella tai se ei ehkä ole mahdollinen, jos ruoho on hyvin tiheää tai korkeaa.

1. EcoMode
2. Eco-tilan aktivointi/deaktivointi:

Aktivoi: Eco-tila otetaan käyttöön. Deakt.: Eco-tila poistetaan käytöstä.

7.4 Sadetunnistimen säätö (Robolinho 700/1200/2000)

HUOMAUTUS: Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista. Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen.

Kun sadeanturi on aktivoitu, laite ajaa sateen alkaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta. Sadeanturin herkkyyttä voidaan säätää.

1. tail * sadetunnistin
2. Sadetunnistimen aktivointi/deaktivointi:

■ tai Aktivoi : — sadetunnistin otetaan käyttöön. ■ tai beakt. : — sadetunnistin poistetaan käytöstä.

1. Sadetunnistimen viiveen säätö:

■ tai ▲ Sadetunnistimen viive — xx tuntia xx minuuttia Valitse haluamasi viivearvo painikkeella ▲ tai ▼ ja vahvista valinta painamalla — ▼.

1. Sadetunnistimen herkkyyden säätö:

■ tai ▼ Sadeant. herkk. Valitse haluamasi herkkyysarvo painikkeella 🚠ai ja ▼ahvista valinta painamalla —

7.5 Leikkuuohjelman asettaminen

7.5.1 Leikkuuohjelman asettaminen – yleistä

1. Avaa päävalikko painikkeella .
2. ta* onjelmat
3. Valitse valikkokohta painamalla ja vahvista valinta painamalla
4. Tee asetukset. Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

7.5.2 Aloituskohtien asettaminen Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.
2. Kytke laite päälle painamalla .
3. Avaa päävalikko painikkeella .
4. Aloituskohtien ohjelmoinnin käynnistäminen

■ tai Start. Laite ajaa rajoituskaapelia seuraten.

■ tai kun laite on saavuttanut haluamasi aloituskohdan. Aloituskohta tallennetaan.

1. Aseta aloituskohta 1, jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.
2. ▲Aloituskohta x: XXm, kun viimeinen aloituskohta on saavutettu.

Aloituskohtien manuaalinen asettaminen (01)

Ensimmäinen aloituskohta (01/X0) on asetettu valmiiksi; se sijaitsee 1 m latausaseman oikealla puolella. Tämän kohdan taakse voidaan määrittää muita aloituskohtia:

■ Robolinho 500/700/1150: enintään kolme aloituskohtaa (X1 – X3)

■ Robolinho 1200: enintään kuusi aloituskohtaa (X1 – X6)

■ Robolinho 2000: enintään yhdeksän aloituskohtaa (X1 – X9)

Huomioitavaa aloituskohtien valinnassa:

- Älä aseta aloituskohtia liian kauas latausasemasta tai liian lähelle toisiaan (02/f).

Käytä vain niin monta aloituskohtaa kuin on tarpeen.

1. Aloituskohdat
2. tai Kohta X1 [020m] — Valitse yksi numero kerrallaan painamalla ja vahvista kukin valinta painamalla
3. tai Kohta X2 [075m] — Valitse yksi numero kerrallaan painamalla ja vahvista kukin valinta painamalla
4. Tarvittaessa voit asettaa muita aloituskohtia.
5. Palaa päävalikkoon painamalla .

7.5.3 Leikkuuaikojen asettaminen

HUOMAUTUS Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy aikaisintaan 30 minuutin kuluttua painikkeen viimeisen painalluksen jälkeen.

Valikkokohdassa Viikko-ohjelma valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin viikon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. Viikko-ohjelma

- tai Joka päivä [X]: Laite leikkaa ruohon joka päivä asetettuina aikoina. Jos näytössä näkyy Joka päivä [ ], laite leikkaa ruohoa vain valittuina viikonpäivinä. - tai Maanantai [X]...* Sunnuntai [X]: Laite leikkaa ruohon valittuna viikonpäivänä asetettuina aikoina. Jos näytössä näkyy esim. Maanantai [ ], laite ei leikkaa ruohoa kyseisenä päivänä. - tai Muuta: Lisää [X] tai poista käytöstä [ ] päiviä ja aseta aikoja, leikkuutapoja ja aloituskohtia.

1. Tee asetukset koskemaan kaikkia päiviä tai tiettyä päivää:

- Esim. *[M] 07:00-10:00 [?]: Normaali ruohonleikkuu [M] kello 7.00-10.00, automaattisesti vaihtuva aloituskohta 0-9[?]. - Esim. *[R] 16:00-18:00 [1]: Laite aloittaa kello 16.00 reunaleikkuun [R] ja leikkaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leikkuun aloituspisteestä 1 [1]. Kello 18.00 tai akun tyhjentyessä laite palaa latausasemaan.

■ tai Muuta: Valittu asetus muutetaan. ■ tai Vahvista: Muutettu asetus vahvistetaan ja siirrytään seuraavaan asetukseen.

1. ■ tai Tallenna: Valikkokohdan kaikki muutetut asetukset tallennetaan.

7.6 inTOUCH

Olemassa olevan yhdyskäytäväyhteyden voi katkaista. Sen jälkeen laite on 30 minuutin ajan valmis uuden yhteyden luomiseen.

HUOMAUTUS: Jos yhteys luodaan myöhemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä yhdyskäytävään.

1. inTOUCH
2. Yhteyden katkaiseminen Laitteen ilmoitus: Valmis.
3. Vahvista painamalla OK palaa valikkoon.

7.7 Reunaleikkuu manuaalisesti käynnistettäessä

Kun laite käynnistetään manuaalisesti, se voidaan asettaa aloittamaan leikkaaminen reunoista.

Reunojen leikkaaminen ohjelmoituina aikoina: katso Luku 7.5.3 "Leikkuuaikojen asettaminen", sivu 433.

1. Reunaleikkuu
2. manuaalisesti käynnistettäessä

7.8 Sivualueleikkuun säätäminen

1. Sivualueen leikkuu
2. Leikkuuaikojen asettaminen:

■ tai ei aktiivinen : — sivualueleikkuu on kytketty pois päältä. ■ tai aktiivinen : — laite jatkaa leikkaamista, kunnes akku on tyhjä. ■ tai mähzeit in min : — laite leikkaa sivualuetta asetetun ajan verran. Seuraavat leikkuuajat voidaan asettaa: 30/60/90/120 tai kunnes akku on tyhjä.

7.9 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpaisteessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. Näytön kontrasti
2. Suurenna/vähennä näytön kontrastia painamalla ▲ ja ▼, vahvista valinta painamalla

7.10 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PIN-koodi on syötettävä vain, kun kuitataan turvallisuuden kannalta tärkeitä virheitä.

1. Asetuksien suojaus
2. Asetuksien suojauksen aktivointi/deaktivointi:

■ tai Aktivoi: asetuksien suojaus otetaan käyttöön. ■ tai Poista käytöstä: asetuksien suojaus poistetaan käytöstä.

7.11 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muutettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. Uudelleenkalibrointi
2. Nollataanko kalibrointi
3. Kalibroinnin suorittaminen: katso Luku 5.4 "Automaattinen kalibrointi", sivu 430.

7.12 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkiksi ennen sen myymistä.

1. Tehdasasetukset: Laitteen ilmoitus: Tehdasasetukset palautettu

8 TIETOJEN NÄYTTÄMINEN

Valikossa Info näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. Avaa päävalikko painikkeella .
2. Info
3. Valitse valikkokohta painamalla ja hyväksy valinta painamalla — Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.
4. Palaa päävalikkoon painamalla .

Terähuolto

Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalisesti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi.

Terähuollon laskurin nollaaminen:

1. Vahvista —

Laitteisto

Näyttää laitetta koskevia tietoja, esim. tyyppi, valmistusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, latausaika yhteensä, rajoituskaapelin silmukan pituus.

Ohjelmisto

Näyttää ohjelmistoversion.

HUOMAUTUS: Pidä Robolinho-robottiruohonleikkurin ohjelmisto aina ajan tasalla. Tarkasta laiteohjelmiston versio säännöllisesti ja päivitä se tarvittaessa. Robolinho Updater -ohjelmisto löytyy internetistä osoitteesta: www.al-ko.com/shop/de/robolinho-autoupdater

Ohjelmatiedot

Näyttää voimassa olevat asetukset, esim. viikoittaisen leikkuuajan.

Häiriöt

Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

9 HUOLTO JA HOITO

VAROITUS! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

9.1 Puhdistus

HUOMAUTUS! Veden aiheuttama vaara. Robottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

- Älä puhdista robottiruohonleikkuria ja latausasemaa vesisuihkulla.

Robottiruohonleikkurin puhdistus

VAROITUS! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä! - Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

Suorita seuraavat toimet kerran viikossa:

1. Kytke laite pois päältä painamalla .
2. Puhdista laitteen pinta käsiharjalla, kostealla liinalla tai pehmeällä puhdistussienellä.
3. Harjaa pohja, leikkuukoneiston kansi ja leikkuuterät puhtaiksi harjalla.
4. Tarkista leikkuuterät vaurioiden varalta. Tarvittaessa vaihda: katso Luku 9.3 "Leikkuuterien vaihto", sivu 435.

Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esineet latausasemasta säännöllisin välein.
2. Pyyhi latausaseman pinta kostealla liinalla tai pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

Yleinen tarkastus

1. Tarkista koko asennus kerran viikossa mahdollisten vaurioiden varalta:

Laite, latausasema, rajoituskaapeli, verkkolaite

1. Vaihda vialliset osat AL-KO-yhtiön alkuperäisiin varaosiin tai vaihdata ne AL-KO-huoltoliikkeessä.

Pyörien vapaan pyörimisen tarkastus

Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.
2. Tarkista, pyörivätkö pyörät vapaasti ja voivatko ne kääntyä.

Huomautus: Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä AL-KO-huoltoliikettä vaihtamaan ne.

Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti kontaktirasvalla.

Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.
2. Paina latauskoskettimia latausaseman suuntaan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon.

Huomautus: Jos latauskoskettimet eivät palaa takaisin, pyydä AL-KO-huoltoliikettä vaihtamaan ne.

9.3 Leikkuuterien vaihto

⚠️ VARO! Leikkuuterien aiheuttama loukkaantumisvaara. Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä! - Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

HUOMAUTUS! Epäasianmukaiset korjaukset vahingoittavat laitetta. Jos asennettuja, vääntyneitä leikkuuteriä suoristetaan, terälautanen voi vahingoittua.

• Älä suorista vääntyneitä leikkuuteriä. Vaihda vääntyneet leikkuuterät AL-KO-yhtiön alkuperäisiin varaosiin.

Kuluneet tai vääntyneet leikkuuterät on vaihdettava.

1. Kytke laite pois päältä painamalla .
2. Laske laite maahan leikkuuterät ylöspäin.
3. Avaa kiinnitysruuvit.
4. Poista leikkuuterä paikaltaan.
5. Puhdista terän kiinnityskohta pehmeällä harjalla.

HUOMAUTUS: Terät on hiottu koko pituudeltaan, joten ne voi kääntää ympäri (180°) käyttöajan kaksinkertaistamiseksi.

1. Leikkuuterien vaihtaminen:

Jos leikkuuteriä ei ole käännetty ympäri ensiasennuksen jälkeen: Käännä leikkuuteriä 180° ja laita ne kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä kiinnitysruuvit käsikireyteen. Jos leikkuuterät on käännetty ympäri ensiasennuksen jälkeen: Laita uudet leikkuuterät kiinnityskohtaan terävä puoli laitteeseen päin. Kiristä uudet kiinnitysruuvit käsikireyteen.

Huomautus: Vain alkuperäisten AL-KO-varaosien käyttö on sallittua.

Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, koska epätasapainon seurauksena voi esiintyä lisääntynyttä melua, kulumista ja toimintahäiriöitä.

Poistoteriä ei yleensä tarvitse vaihtaa.

10 KULJETUS

Toimi seuraavasti laitteen siirtämiseksi:

1. Pysäytä laite painamalla nappia.

Pysäytyspainike

1. Kytke laite pois päältä painamalla .

1. Nosta laitetta kotelosta molemmin käsin:

■ Leikkuuteriin ei saa koskea. ■ Leikkuuterien täytyy aina osoittaa kantajasta poispäin.

11 SÄILYTYS

11.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (katso Luku 5.1 "Akun lataaminen (08)", sivu 429)
2. Puhdista laite perusteellisesti (katso Luku 9.1 "Puhdistus", sivu 434).
3. Laitteen säilytys:

■ kaikilla pyörillä seisoen kuivassa, lukittavassa ja pakkaselta suojatussa paikassa ■ poissa lasten ulottuvilta.

11.2 Latauspylvään säilytys

Vie latauspylväs säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Irrota verkkolaite sähköverkosta ja latausasemasta.
2. Latauspylvään irrotus:

Avaa latauspylvään (08/5) molemmat ruuvit.

Kallista latauspylvästä ja irrota se latausasemasta.

Irrota kaapeli latausasemasta ja latauspylväästä.

Peitä jalustan aukko (08/6) toimitukseen sisältyvällä talvisuojuksella (08/7).

1. Säilytä latauspylväs

kuivassa, lukittavassa ja pakkaselta suojatussa paikassa poissa lasten ulottuvilta.

11.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

12 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen keräykseen!

Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovuttamista keräyspisteeseen! Niiden hävittämisestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä. Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistettu käytöstä. Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!

Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat) Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan unionin jäsenvaltioissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elektroniikkalaitteiden hävittämisestä.

Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tietoja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paristot ja akut voidaan poistaa sähkölaitteesta turvallisesti.

Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.

Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle. Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.

Yliviivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.

Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

■ Hg: Akku sisältää yli 0,0005 % elohopeaa. Cd: Akku sisältää yli 0,002 % kadmiumia. Pb: Akku sisältää yli 0,004 % lyijyä.

Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat) ■ Paristojen ja akkujen myyntipisteet Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)

Nämä tiedot koskevat ainoastaan Euroopan unionin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroopan unionin ulkopuolisissa maissa voimassa olevat määräykset akkujen ja paristojen hävittämisestä voivat poiketa näistä.

Pakkausta koskevat tiedot

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristöystävällisesti.

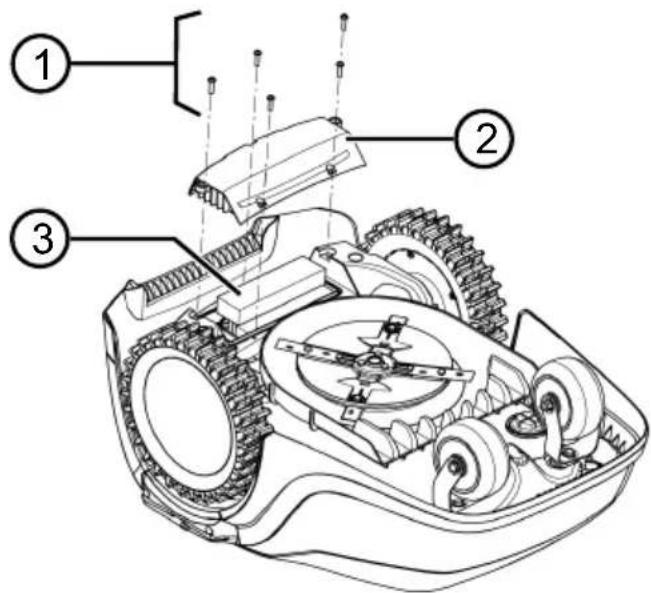

Akun irrotus ennen laitteen hävittämistä

Sisäänrakennettu akku on irrotettava ennen laitteen hävittämistä ja hävitettävä erittäin ympäristöystävällisesti.

1. Kierrä ruuvit (1) auki.
2. Ota akkulokeron kansi (2) irti.
3. Irrota akku (3) ja ota se pois.
4. Aseta kansi takaisin ja kierrä ruuvit kiinni.

13 OHJEET HÄIRIÖTILANTEISSA

13.1 Laitevikojen ja käsittelyvirheiden korjaus

VARO! Loukkaantumisvaara. Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa loukkaantumisia.

Käytä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Häiriö Syy Korjaaminen
Laite ei käynnisty. Akku on tyhjä. Lataa laite latausasemassa.
Laite jää kiinni ja kaivautuu maahan. Pyörien pyöriminen jatkuu.	Törmäystunnistimet eivät laukea.	Ota yhteyttä AL-KO-huoltoon.
	Ruoho on liian pitkää.	■ Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu kor- keus on saavutettu.■ Leikkaa ruoho lyhyeksi tavallisella ruohonleikkurilla.
	Laite osuu maan kohoumaan.	Tasoita epätasainen kohta.
Laite leikkaa väärään ai-kaan.	Laitteessa on väärä kellonai-ka.	Aseta kellonaika.
	Leikkuun kesto on asetettu väärin.	Aseta leikkuuajat.
	Laitteen aika-asetukset ka-toavat.	Akku on viallinen. Ota yhteyttä AL-KO-huoltoon.
Moottori pysähtyy ruohon-leikkuun aikana.	Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasai-selle alustalle tai lyhyeen ruohikkoon ja käynnistä se uudelleen.
	Akku on tyhjä. Lataa akku.
	Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.
Leikkuujälki on epätasai-nen.	Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat.
	Leikattava alue on liian suuri. Pienennä leikattavaa aluetta.
	Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sit-ten asteittain, kunnes haluttu korkeus on saavutettu.
	Leikkuuterät ovat tylsiä. Käännä tai vaihda leikkuuterät.
Akun käyttöaika lyhenee huomattavasti.	Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sit-ten asteittain, kunnes haluttu korkeus on saavutettu.
	Ruoho on liian pitkää tai kos-teaa.	Anna ruohon kuivua.Säädä leikkuukorkeus ylimmälle ta-solle.
Laite tärisee tai on liian ää-nekäs.	Leikkuuterät tai terien käyttö-moottori on epätasapainossa	Puhdista leikkuukoneiston kansi.Ota yhteyttä AL-KO-huoltoon.
Akku ei lataudu tai akku-jännite on alhainen	Latausaseman lataus-koskettimet ovat likaiset.Laitteen kosketuspinnat ovat likaiset.	Puhdista latauskoskettimet ja kosketus-pinnat.
	Latausasemassa ei ole vir-taa.	Kytke latausasema sähköverkkoon.
	Laite ei osu latauskosketti-miin.	Aseta laite latausasemaan ja tarkis-ta, osuvatko latauskoskettimet kos-ketuspintoihin.Ota yhteyttä AL-KO-huoltoon.
	Akun kestoikä on päättynyt. Ota yhteyttä AL-KO-huoltoon.
	Latauselektroniikka on vialli-nen.	Ota yhteyttä AL-KO-huoltoon.

13.2 Vikakoodit ja vikojen korjaaminen

HUOMAUTUS Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

Vikakoodi Syy Korjaaminen
CN001: Tilt sensor		Kallistustunnistin lauennut:■ Maks. kallistus ylittynyt■ Laitetta on kannettu■ Rinne liian jyrkkä	Aseta laite tasaiselle pinnalle ja kuittaa virhe.
CN002: Lift sensor		Nostotunnistin lauennut:■ Kotelo on kääntynyt ylös-päin nostamisen tai es-teen takia.	Poista este.
CN005: Bumper defle-cted		Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä (esim. törmäys latausase-man lähellä).	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia.
CN007: No loop sig-nal		■ Ei silmukkasignaalia■ Rajoituskaapeli on vialli-nen.■ Silmukkasignaali liian heikko.	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto.
CN008: Loop signal weak		■ Silmukkasignaali liian heikko■ Rajoituskaapeli asennet-tu liian syvälle	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.■ Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan.
CN010: Bad position		■ Laite on rajoitetun ruo-hikkoalueen ulkopuolella.■ Rajoituskaapeli on asen-nettu ristiin.	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. Korjaa ristiin asennettu kaapeli.
CN011: Escaped robot		Laite on rajoitetun ruohik-koalueen ulkopuolella.	Korjaa rajoituskaapelin sijaintia kaartei-den ja esteiden kohdalla.
CN012: Cal: no loopCN015: Cal: outside		Virhe kalibroinnin aikana:■ Laite ei löydä rajoitus-kaapelia.	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.■ Aseta laite määrättyyn kalibrointi-asentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyy pystyä ajamaan rajoituskaapelin yli.
Vikakoodi Syy Korjaaminen
CN017: Cal: signal weak	Virhe kalibroinnin aikana:■ Silmukkasignaali liian heikko■ Ei silmukkasignaalia■ Rajoituskaapeli on viallinen.	■ Aseta laite määrättyyn kalibrointi-asentoon ja kohdista se tarkasti suoraan kulmaan.■ Tarkista latausaseman virransyöttö. Irrota verkkolaite ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot.
CN018: Cal: Colli-sion	Virhe kalibroinnin aikana:■ Laite on törmännyt es-teeseen.	Poista este.
CN038: Battery Akku on tyhjä:
		Rajoituskaapelin silmukka on liian pitkä, siinä on liikaa saa-rekkeita.
		Ei kosketusta latauskosketti-miin akun lataamisen aikana	■ Puhdista latauskoskettimet.■ Aseta laite latausasemaan ja tarkis-ta, osuvatko latauskoskettimet kos-ketuspintoihin.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan ja vaihta-maan latauskoskettimet.
		Esteitä latausaseman lähellä Poista esteet.
		Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik-kuualueen sisälle.
		Laite ei löydä latausasemaa.	■ Tarkista rajoituskaapelin mahdolliset vauriot.■ Pyydä valmistajan valtuuttamaa huoltoliikettä tarkistamaan rajoitus-kaapeli.
		Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto-liikettä vaihtamaan akku.
		Latauselektroniikka on viallinen.	Pyydä valmistajan valtuuttamaa huolto-liikettä tarkistamaan latauselektroniikka.
CN099: Recov escape	Virheiden automaattinen kor-jaus ei mahdollista	■ Kuittaa häiriölmoitus manuaalisesti.■ Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN104: Battery over heating	■ Akku on ylikuumentunut (yli 60 °C). Purkautumi-nen ei mahdollista.■ Hätäkatkaisu valvontae-lektroniikan toimesta	■ Kytke laite pois päältä ja anna akun jäähtyä.■ Älä aseta laitetta latausasemaan.

Vikakoodi Syy Korjaaminen
CN110: Blade motor over heating	Leikkuumoottori on ylikuum-mentunut (yli 80 °C).	■ Kytke laite pois päältä ja anna sen jäähtyä.■ Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
CN128: Recov Impos-sible	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
	Laite on rajoitetun ruohik-koalueen ulkopuolella.	■ Aseta laite vapaalle alueelle leik-kualueen sisälle.■ Korjaa rajoituskaapelin sijaintia.
CN129: Blocked WL Vasen pyörämoottori jumi-tunut.		Korjaa jumiutumisen syy.
CN130: Blocked WR Oikea pyörämoottori jumiut-nut.		Korjaa jumiutumisen syy.

Muiden vikakoodien kuvaukset löytyvät AL-KO-kotisivulta.

huoltopisteeseen. Niiden yhteystiedot löydät internetosoitteesta www.al-ko.com/service-contacts

14 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan ■ laitetta käsitellään asianmukaisesti käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti ■ laitteeseen tehdään omavaltaisia teknisiä muutoksia Laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita ■ kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,

Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.
