Tuotetyyppi	Robottiruohonleikkuri
Merkki	AL-KO
Malli	Robolinho 4100
Leikkuualue enintään	2000 m²
Enimmäiskaltevuus (ylös/alas)	40 % (22°)
Leikkuukorkeus	3-6 cm (säädettävä 1 mm:n askelin)
Akku	Sisäänrakennettu litiumioniakku, ei käyttäjän vaihdettavissa
Virtalähde	Verkkomuuntaja (230 V) pienjännitekaapelilla, hidas sulake 2,5 A
Leikkuukesto	Vaihtelee leikkuukorkeuden ja nurmikon kunnon mukaan
Ajastus	Viikko-ohjelma, aloituspisteet (enintään 9), reunojen ja lisäalueiden leikkuu
Turva-anturit	Nostoanturi, kallistusanturi, törmäysanturit, sadeanturi, hätäpysäytys (STOP-painike)
Lukitus	PIN-koodi ja PUK (varkaussuojaus)
Liitettävyys	Yhteensopiva innogy SmartHome -järjestelmän kanssa Lemonbeatin kautta, AL-KO inTOUCH -sovellus
Käyttötapa	Automaattinen: vaihtelee leikkuun ja latauksen välillä ilman käyttäjän toimenpiteitä
Melutaso	Vähennetty Eco-tilassa
Huolto	Viikoittainen puhdistus, leikkuuterien vaihto, pyörien ja koskettimien tarkistus
Kulutusosat	Leikkuuterät, terälevy, muuntajan sulake, reunakaapeli
Käyttölämpötila (leikkuu)	0-55 °C
Latauslämpötila	0-45 °C
Takuu	Lainmukainen, ostomaan mukaan

Usein kysytyt kysymykset - Robolinho 4100 AL-KO

Miten reunakaapeli asennetaan?

Kaapeli asennetaan jatkuvana silmukkana myötäpäivään, tasaisesti maahan tai enintään 10 cm syvyyteen. Pidä vähintään 15 cm etäisyys seinistä ja esteistä ja käytä kiinnitysnauloja.

Mitä tehdä, jos leikkuri ei löydä tukiasemaa?

Tarkista, että aseman LED-valot palavat (vihreä silmukalle, keltainen virtalähteelle). Varmista, että reunakaapeli on ehjä ja että kalibrointi on tehty. Tarvittaessa suorita kalibrointiajo uudelleen.

Miten leikkuukorkeus säädetään?

Valitse Asetukset-valikosta Leikkuukorkeus. Korkeutta voidaan säätää 30–60 mm 1 mm:n askelin nuolinäppäimillä.

Voinko käyttää leikkuria useilla nurmialueilla?

Kyllä. Pääalue leikataan automaattisesti. Lisäalueet vaativat laitteen manuaalisen siirron. Ota Lisäalue-toiminto käyttöön asetuksissa ja aseta leikkuuaika.

Miten leikkuuterät vaihdetaan?

Sammuta laite, käännä se ympäri ja kierrä kiinnitysruuvit auki. Vaihda kuluneet terät AL-KO-alkuperäisosiin. Terät voidaan asentaa 180° käännettyinä kaksinkertaistamaan niiden käyttöikä.

Mitä virhekoodi CN001 tarkoittaa?

CN001 tarkoittaa, että kallistusanturi on lauennut (liian jyrkkä kaltevuus tai laite nostettu). Aseta laite tasaiselle alustalle ja kuittaa virhe.

Akku tyhjenee nopeasti, mitä tehdä?

Tarkista leikkuukorkeus (liian matala lisää kulutusta). Puhdista latauskoskettimet ja aseman koskettimet. Jos ongelma jatkuu, akku on ehkä saavuttanut käyttöikänsä – ota yhteyttä huoltoon.

Voinko ohjelmoida leikkurin leikkaamaan tietyinä aikoina?

Kyllä. Valitse Ohjelmat > Viikko-ohjelma -valikosta, jossa voit määrittää päivät ja kellonajat normaalille leikkuulle tai reunojen leikkuulle. Jokaiselle päivälle voi asettaa eri ajanjaksot.

Miten suojata leikkuri varkaudelta?

Laite on suojattu PIN-koodilla (muokattavissa) ja PUK-koodilla. Jos PIN-koodi syötetään väärin 3 kertaa, PUK-koodia kysytään. Säilytä nämä koodit turvallisessa paikassa.

Mitä tehdä sateella?

Sisäänrakennettu sadeanturi voidaan aktivoida asetuksista. Jos sataa, leikkuri palaa tukiasemaan ja jatkaa leikkuuta kuivumisen ja säädettävän viiveen jälkeen (oletus 30 minuuttia).

KÄYTTÖOHJE Robolinho 4100 AL-KO

2.3 Symbole am Gerät

Symbol Bedeutung

1. *"savriksindstilling"

Melding: " Fabriksindstillinger gen-dannet"

8 VIS INFORMATIONER

Menuen "Information" viser apparatets data. I denne menu kan der ikke foretages indstillinger.

1. ÅMENovedmenuen.

2. *"Information"

1. Valgmenupunkt.

3.4.3 Maskinsäkerhet

1 Tietoa käyttöohjeesta.... 370

1.1 Merkkien selitykset ja huomiosanat.... 370

2 Tuotekuvaus 371

2.1 Toimitussisältö.... 371
2.2 Robottiruohonleikkuri 371
2.3 Laitteessa käytettävät merkinnät 372
2.4 Ohjauspaneeli 372
2.5 Näyttö 373
2.6 Valikkorakenne 374
2.7 Latausasema 375
2.8 Integroitu akku 375
2.9 Toimintokuvaus 375
2.10 Liitäntä innogy SmartHome -järjestelmään 376

2.10.1 AL-KO inTOUCH -sovellus.... 376

2.10.2 innogy SmartHome -sovellus 376

3 Turvallisuus 376

3.1 Käyttötarkoituksen mukainen käyttö.... 376
3.2 Mahdollinen vääränlainen käyttö 377
3.3 Turvalaitteet ja suojukset.... 377

3.3.1 PIN- ja PUK-koodien syöttö.... 377
3.3.2 Tunnistimet 377

3.4 Turvallisuusohjeet 378

3.4.1 Käyttäjät 378
3.4.2 Ihmisten ja eläinten turvallisuus 378
3.4.3 Laiteturvallisuus.... 379
3.4.4 Sähköturvallisuus 379

4 Asennus 379

4.1 Laitteen purkaminen pakkauksesta 379
4.2 Leikkualueiden suunnittelu (01).... 379
4.3 Leikkualueen valmistelu 380
4.4 Latausaseman kokoaminen (03/a) 380
4.5 Rajoituskaapelin kytkeminen 380

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (04) 380
4.5.2 Rajoituskaapelin asennus (01) 380
4.5.3 Esteiden rajaaminen alueen ulkopuolelle.... 381

4.5.4 Käytävien rajaaminen (01/i).... 382
4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle 382
4.5.6 Varakaapelin varaaminen (08) 382
4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (02) 382

4.6 Latausaseman liittäminen verkkovirtaan (05).... 382
4.7 Latausaseman yhteyksien tarkistaminen (05) 382

5 Käyttöönotto 383

5.1 Akun lataaminen (09) 383
5.2 Perusasetukset 383
5.3 Leikkuukorkeuden säätäminen.... 383
5.4 Automaattinen kalibrointi 383

6 Käyttö.... 384

6.1 Laitteen manuaalinen käynnistäminen 384
6.2 Leikkaamisen keskeyttäminen 384
6.3 Sivalueen leikkaaminen (01/NF) 384

7 Asetukset 384

7.1 Asetuksien hakeminen näyttöön – yleistä 384
7.2 Leikkuukorkeuden säätö 384
7.3 Painikeäänien aktivointi/deaktivointi 385
7.4 Sadetunnistimen säätäminen 385
7.5 Eco-tilan aktivointi/deaktivointi 385
7.6 Leikkuuohjelman asettaminen 385

7.6.1 Leikkuuohjelman asettaminen – yleistä.... 385
7.6.2 Aloituskohtien asettaminen 385
7.6.3 Leikkuuaikojen asettaminen 386

7.7 Reunaleikkuu manuaalisesti käynnistettäessä.... 386

7.8 inTOUCH 386
7.9 Sivualueleikkuun säätäminen 387
7.10 Näytön kontrastin säätö.... 387
7.11 Asetuksien suojaus 387
7.12 Uudelleenkalibrointi 387
7.13 Tehdasasetusten palauttaminen 387

8 Tietojen näyttäminen 387

9 Huolto ja hoito 387

9.1 Puhdistus.... 388
9.2 Säännölliset tarkastukset 388
9.3 Leikkuuterien vaihto 389
9.4 Muuntajan sulakkeen vaihtaminen (11).... 389

10 Kuljetus 389

11 Säilytys 390

11.1 Robottiruohonleikkurin säilytys 390
11.2 Latausaseman säilytys 390
11.3 Rajoituskaapelin talvisäilytys 390

12 Hävittäminen 390

13 Asiakaspalvelu ja huolto 392

14 Ohjeet häiriötilanteissa 392
14.1 Laitevikojen ja käsittelyvirheiden korjaus 392
14.2 Vikakoodit ja vikojen korjaaminen 394
15 Takuu ja tuotevastuu 397
16 EY-vaatimustenmukaisuusvakuutus 397

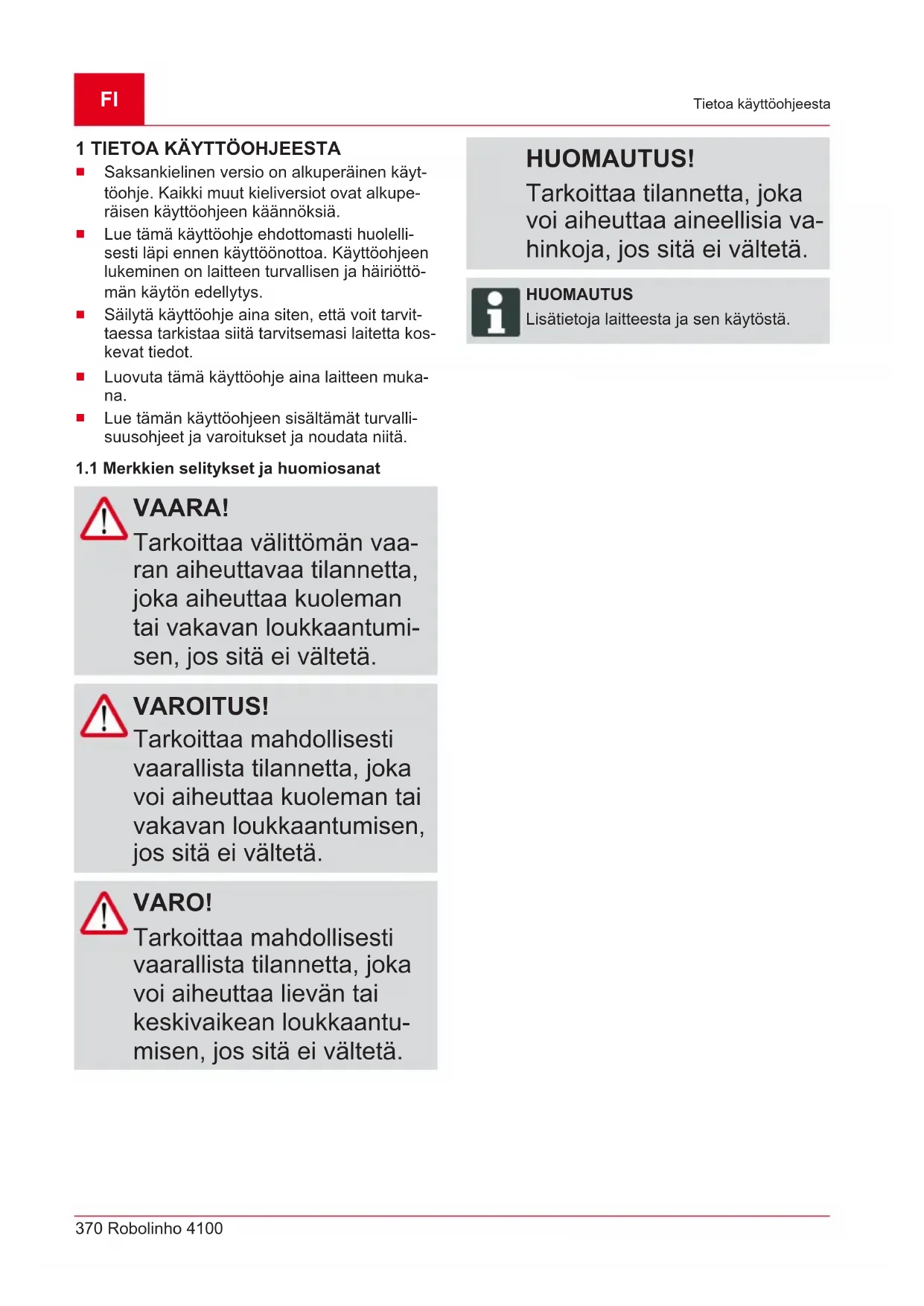

1 TIETOA KÄYTTÖOHJEESTA

Saksankielinen versio on alkuperäinen käyttöohje. Kaikki muut kieliversiot ovat alkuperäisen käyttöohjeen käännöksiä.
Lue tämä käyttöohje ehdottomasti huolellisesti läpi ennen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Säilytä käyttöohje aina siten, että voit tarvittaessa tarkistaa siitä tarvitsemasi laitetta koskevat tiedot.
■ Luovuta tämä käyttöohje aina laitteen mukana.
Lue tämän käyttöohjeen sisältämät turvallisuusohjeet ja varoitukset ja noudata niitä.

1.1 Merkkien selitykset ja huomiosanat

VAARA!

Tarkoittaa välittömän vaaran aiheuttavaa tilannetta, joka aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VAROITUS!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa kuoleman tai vakavan loukkaantumisen, jos sitä ei vältetä.

VARO!

Tarkoittaa mahdollisesti vaarallista tilannetta, joka voi aiheuttaa lievän tai keskivaikean loukkaantu- misen, jos sitä ei vältetä.

HUOMAUTUS!

Tarkoittaa tilannetta, joka voi aiheuttaa aineellisia va- hinkoja, jos sitä ei vältetä.

HUOMAUTUS

Lisätietoja laitteesta ja sen käytöstä.

2 TUOTEKUVAUS

Tässä käyttöohjeessa kuvataan täysin automaattista, akkukäyttöistä robottiruohonleikkuria, joka liikkuu vapaasti ruohikolla. Leikkuukorkeus on säädettävissä.

2.1 Toimitussisältö

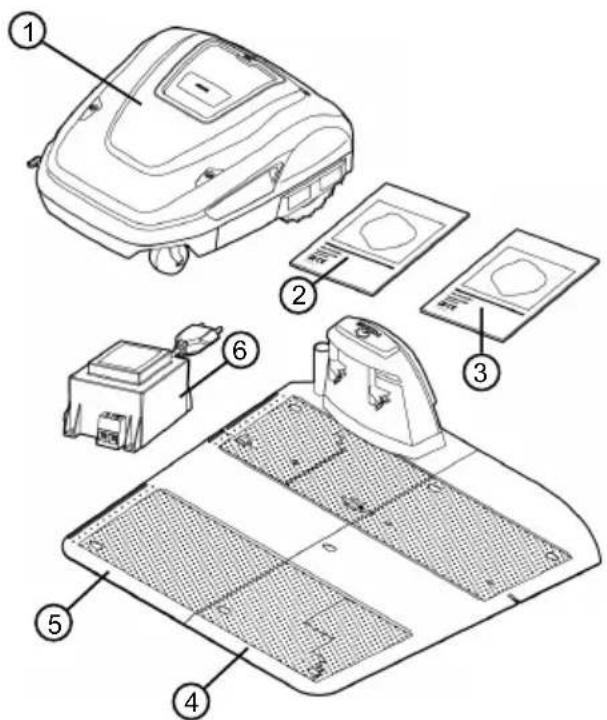

Toimitus sisältää tässä mainitut osat. Tarkista, ovatko kaikki osat mukana:

1 Robottiruohonleikkuri

2 Pikaohje

3 Käyttöohje

4 Laajennuslevy

5 Latausasema

6 Muuntaja

2.2 Robottiruohonleikkuri

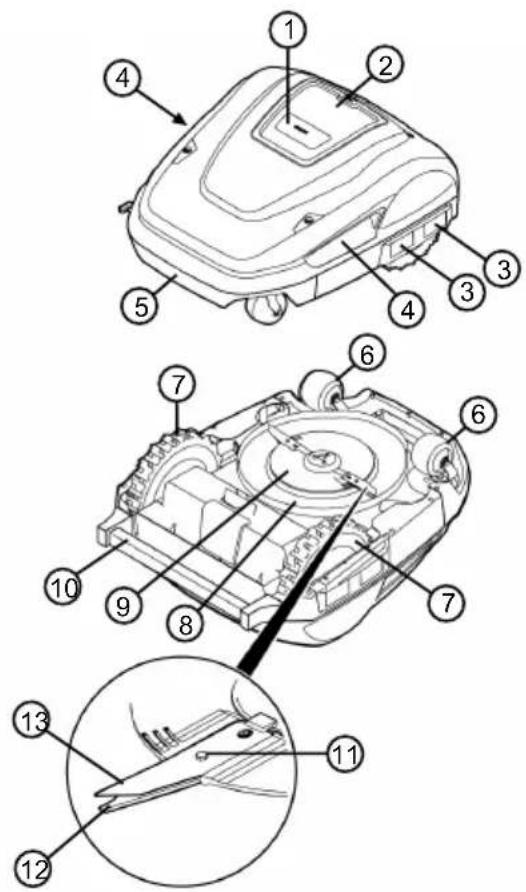

1 STOP-painike (pysäyttää laitteen välittö-mästi ja leikkuuterät 2 sekunnin kulues-sa)

2 Ohjauspaneeli ja näyttö (suojaläpän al-la)

3 Kosketuspinnat

4 Sivuilla olevat kahvasyvennykset

5 Puskuri

6 Etupyörät (ohjautuvia)

7 Käyttöpyörät

8 Leikkuukoneiston kansi

9 Terälautanen

10 Kantokahva

11 Kiinnitysruuvi

12 Poistoterä

13 Leikkuuterä

2.3 Laitteessa käytettävät merkinnät

Symboli Merkitys

Muiden henkilöiden oleskelu vaara-alueella on kielletty!

Käsittele erityisen varovasti!

Pidä kädet ja jalat loitolla teräko-neistosta!

Noudata turvaetäisyyttä!

Lue käyttöohje ennen käyttöönot- toa!

Laitteen käynnistämistä varten on syötettävä PIN-koodi!

Laitteessa ei saa ajaa mukana!

2.4 Ohjauspaneeli

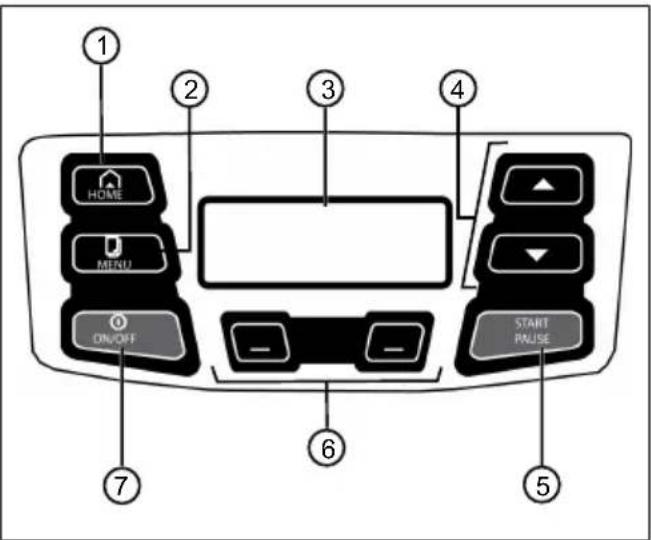

Nro Osa

1	HOME: Leikkuun keskeyttäminen, laite ajaa takaisin latausasemaan. Se käyn-nistyy jälleen seuraavana päivänä auto-maattisesti säädettynä leikkuuaikana.
2	MENU: Päävalikon haku näyttöön.
3	Näytössä näkyvät laitteen tämänhetki-nen käyttötila, valitun valikon nimi, sen valikkokohdat sekä valittavissa olevat toiminnot.
4	▲▼: Valikkokohtien valinta, numero-arvojen suurentaminen ja pienentämi-nen, eri asetuksien valinta.
5	START PAUSE: Leikkuun manuaalinen käyn-nistäminen ja keskeyttäminen tai leik-kuun jatkaminen heti Home-painikkeen(HOME)namisen jälkeen.
6	—: Toimintopainikkeet. Näytössä painikkeen yläpuolella näkyvän toimin-non valinta.
7	ON/OFF: Laitteen kytkeminen päälle ja pois päältä.

2.5 Näyttö

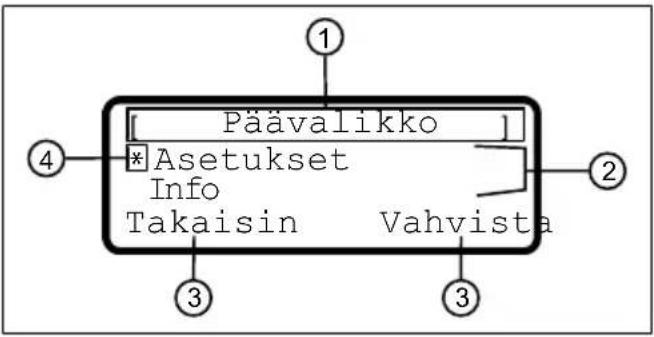

Nro Näyttö

1 Valitun valikon nimi (tässä: "Päävalikko")

2 Valikon sisältämät valikkokohdat. Kerrallaan näytetään vain kaksi valikkokohtaa (tässä: "Asetukset" ja "Info"). Muut valikkokohdat saadaan näkyviin nuolipainikkeilla ( [IMAGE]

3 Valitun valikkokohdan toiminnot (tässä: "Asetukset"), haetaan näyttöön valikon alapuolella olevilla toimintopainikkeilla ( [IMAGE]■ [IMAGE]: Paina vasenta toimintopainiketta.■ [IMAGE]: Paina oikeaa toimintopainiketta.

4 Näytettävää valikkokohtaa merkitsevä tähti (tässä: "Asetukset")

2.6 Valikkorakenne

Päävalikko	Ohjelmat	Viikko-ohjelma katso Luku 7.6 "Leikkuuohjelman asettaminen", sivu 385
		Aloituskohdat katso Luku 7.6.2 "Aloituskohtien asettaminen", sivu 385
		Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 387
	Asetukset	Kellonaika katso Luku 5.2 "Perusasetukset", sivu 383
		Päivämäärä katso Luku 5.2 "Perusasetukset", sivu 383
		Kieli katso Luku 5.2 "Perusasetukset", sivu 383
		Leikkuukorkeus katso Luku 7.2 "Leikkuukorkeuden säätö", sivu 384
		PIN-koodi katso Luku 5.2 "Perusasetukset", sivu 383
		Painikeäänet katso Luku 7.3 "Painikeäänien aktivointi/deaktivointi", sivu 385
		inTOUCH katso Luku 7.8 "inTOUCH", sivu 386
		Sadetunnistin katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 385
		Sadetunnistimen viive" katso Luku 7.4 "Sadetunnistimen säätäminen", sivu 385
		EcoMode katso Luku 7.5 "Eco-tilan aktivointi/deaktivointi", sivu 385
		Reunaleikkuu katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnis-tettäessä", sivu 386
		Sivualue aktiivinen/ei aktiivinen katso Luku 7.9 "Sivualue-leikkuun säätäminen", sivu 387
		Näytön kontrasti katso Luku 7.10 "Näytön kontrastin säätö", sivu 387
		Asetuksien suojaus katso Luku 7.11 "Asetuksien suojaus", sivu 387
		Uudelleenkalibrointi katso Luku 7.12 "Uudelleenkalibrointi", sivu 387
		Tehdasasetukset katso Luku 7.13 "Tehdasasetusten palauttami-nen", sivu 387
	Info	Terähuolto katso Luku 8 "Tietojen näyttäminen", sivu 387
		Laitteisto katso Luku 8 "Tietojen näyttäminen", sivu 387
		Ohjelmisto katso Luku 8 "Tietojen näyttäminen", sivu 387
		Ohjelmatiedot katso Luku 8 "Tietojen näyttäminen", sivu 387
		Häiriöt katso Luku 8 "Tietojen näyttäminen", sivu 387

2.7 Latausasema

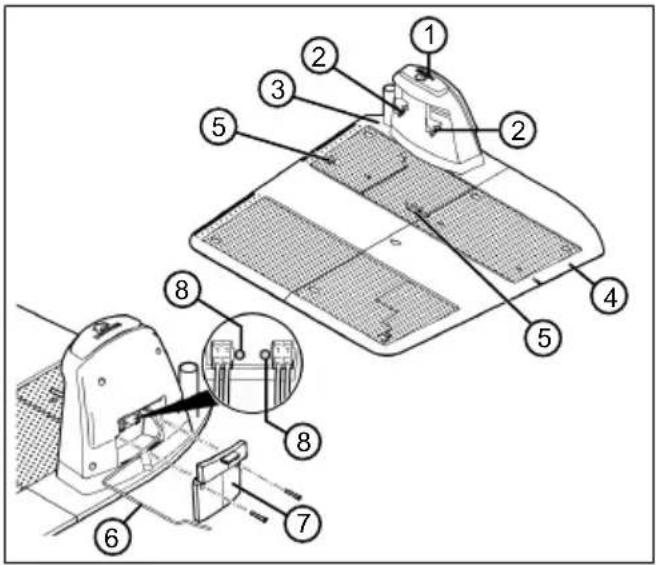

5 Rajoituskaapelin jousiliittimet

6 Pienjännitekaapeli

7 Kansi

8 Tilanäytön ledit

2.8 Integroitu akku

Akku on asennettu kiinteästi laitteeseen eikä käyttäjä saa vaihtaa sitä itse.

HUOMAUTUS

Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua.

Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

Integroitu akku on toimitustilassa osittain la-dattu. Normaalissa käytössä akku latautuu säännöllisesti. Laite ajaa sitä varten lataus-asemaan.

Integroitu valvontaelektroniikka lopettaa la-tauksen automaattisesti, kun 100 %:n lataus-tila on saavutettu.

Lataus onnistuu vain, kun latausaseman la- tauskoskettimilla on kunnollinen kontakti lait- teen kosketuspintoihin.
Yli 45 °C:een lämpötilassa sisäänrakennettu suojakytkentä estää akun lataamisen. Näin vältetään akun rikkoutuminen.
Jos akun käyttöaika lyhenee merkittävästi täyslatauksesta huolimatta, AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen on vaihdettava tilalle alkuperäisen valmistajan uusi akku.
Jos akku on tyhjentynyt valmistajan määrittämän kynnyksen alapuolelle vanhenemisen tai liian pitkän varastointiajan johdosta, akkua ei enää voi ladata. Akku ja valvontaelektroniikka on annettava AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tarkastettavaksi ja tarvittaessa vaihdettava.
Akun tila näkyy näytössä. Tarkista akun tila n. 3 kuukauden säilytysajan jälkeen. Tätä varten käynnistä laite ja lue akun tila näytöstä. Jos akun varaus on enää 30 % tai vähemmän, laita laite latausasemaan ja kytke se päälle, jotta akku latautuu. Jos latauspylväs on irrotettu latausaseman varastointia varten (katso Luku 11.2 "Latausaseman säilytys", si-vu 390), asenna se ensin takaisin paikalleen päinvastaisessa järjestyksessä ja liitä latausasema verkkovirtaan.
Jos elektrolyyttiä on vuotanut laitteesta: Korjauta laite AL-KO-huoltoliikkeen toimesta!
Jos akku on irrotettu laitteesta: Jos vuotanut elektrolyytti on joutunut kosketuksiin silmien tai käsien kanssa, huuhtele ne heti vedellä. Hakeudu välittömästi lääkärin hoitoon!

2.9 Toimintokuvaus

Liikkuminen ruohikolla

Robottiruohonleikkuri liikkuu vapaasti rajoituskaa-pelin rajaamalla alueella. Laite käyttää suunnista-miseen tunnistimia, jotka havaitsevat rajoituskaa-pelin magneettikentän.

Jos laite kohtaa esteen, se pysähtyy ja jatkaa sit- ten ajoa toiseen suuntaan. Jos laite tunnistaa kosteutta, se palaa automaattisesti latausasemaan. Jos laite joutuu tilanteeseen, jossa se ei voi toimia, siitä ilmoitetaan näytössä.

Leikkuu ja lataus

Leikkuu- ja latausvaiheet vuorottelevat jatkuvasti. Jos akun lataus on leikattaessa alentunut tiettyyn arvoon asti (näyttö: 0 %), laite palaa rajoituskaa-pelia pitkin takaisin latausasemaan.

Ruohonleikkuuseen on käytettävissä valmiita leikkuuohjelmia, joihin sisältyy myös alue- ja reunaleikkuutoiminto. Näitä leikkuuohjelmia voi muuttaa.

2.10 Liitäntä innogy SmartHome - järjestelmään

Robottiruohonleikkurin voi liittää innogy SmartHome -järjestelmään ja verkottaa muiden laitteiden kanssa. Tällöin robottiruohonleikkuria voi ohjata, säätää ja valvoa vaivattomasti mobiilisovelluksella.

Robottiruohonleikkuri on liitettävä Lemonbeatin kautta innogy SmartHome -yhdyskäytävään, ja mobiililaitteelle on asennettava AL-KO inTOUCH -sovellus tai innogy SmartHome -sovellus.

HUOMAUTUS

Käytettävässä mobiililaitteessa on oltava verkkoyhteys innogy SmartHomen käyttöä varten.

Jos mobiililaitteen verkkoyhteys katkeaa, robottiruohonleikkurille ei voida välittää signaaleja.

2.10.1 AL-KO inTOUCH -sovellus

AL-KO inTOUCH -sovllus on saatavana Android- ja iOS-laitteille.

Sovelluksen asentamisen jälkeen siihen on kirjauduttava sisään.

HUOMAUTUS

Rekisteröityminen ei ole aivan välttämätöntä, mutta sen avulla saa käyttöön lisätoimintoja.

Sovelluksen ensimmäisen käynnistämisen yhteydessä näytetään automaattisesti pikaohje. Sen jälkeen robottiruohonleikkurin voi liittää innogy SmartHome -järjestelmään laitevalikosta.

HUOMAUTUS

Liittäminen edellyttää innogyn käyttäjäti- liä.

HUOMAUTUS

Robottiruohonleikkurin on oltava vastaanottotilassa, jotta liittäminen on mahdollista (katso Luku 7.8 "inTOUCH", si-vu 386).

Liitettyjen robottiruohonleikkurien ja muiden laitteiden kauko-ohjauksen lisäksi AL-KO inTOUCH -sovellus tuo käytettäväksi sellaisia toimintoja kuin tuoterekisteröinti, puutarhanhoitovinkit, kasviopas ja vikatilanteiden push-ilmoitukset.

2.10.2 innogy SmartHome -sovellus

innogy SmartHome -sovellus on saatavana Android- ja iOS-laitteille sekä verkkoselainsovelluksena.

Lisätietoja innogy SmartHome -sovelluksesta on saatavana osoitteesta https://home.innogy-smart-home.de sekä sovelluksen dokumentaatiosta.

3 TURVALLISUUS

3.1 Käyttötarkoituksen mukainen käyttö

Tämä laite on tarkoitettu ainos- taan yksityiskäyttöön. Kaikenlai- nen muu käyttö ja laitteeseen tehtävät muutokset ja lisäykset katsotaan käyttötarkoituksesta poikkeavaksi käytöksi, jonka seurauksena on takuun raukea- minen, vaatimustenmukaisuuden menettäminen (CE-merkki) sekä valmistajan kaikenlaisen vastuun raukeaminen käyttäjälle tai ulko- puolisille aiheutuvista vahingois- ta.

Laitteen käyttörajoitukset:

■ Enimmäispinta-ala: 2000 m²
■ Enimmäiskaltevuus: 40 % (22°)
■ Enimmäiskaltevuus sivusuunnassa: 40 % (22°)
Lämpötila:
Lataus: 0–45 °C
Leikkaus: 0–55 °C

3.2 Mahdollinen vääränlainen käyttö

Tämä laite ei sovellu käytettäväksi julkisilla paikoilla, puistoissa, urheilukentillä tai maa- ja metsätaloudessa.

3.3 Turvalaitteet ja suojukset

VAROITUS!

Loukkaantumisvaara

Vialliset ja toiminnasta poistetut turva- ja suojalait-teet voivat saada aikaan vakavia vammoja.

• Korjauta vialliset turvaja suojalaitteet.
• Älä koskaan poista turva- ja suojalaitteita toi-minnasta.

3.3.1 PIN- ja PUK-koodien syöttö

Laite voidaan käynnistää vain, kun syötetään oikea PIN-koodi (Personal Identification Number). Näin estetään laitteen käynnistäminen luvattomasti. PIN-koodia voi muuttaa.

Jos PIN-koodi annetaan 3 kertaa väärin, on syötettävä PUK-koodi (Personal Unblocking Key). Jos sekin annetaan väärin, on ennen seuraavaa yritystä odotettava 24 tuntia.

PIN- ja PUK-koodit toimivat sa-malla varkaudenestona:

Säilytä PIN ja PUK sellaises- sa paikassa, joihin ulkopuoli- silla ei ole pääsyä.

3.3.2 Tunnistimet

Laitteessa on useita turvatunnis- timia. Se ei käynnisty automaat- tisesti uudelleen, jos turvatunnis- tin on kytkenyt sen pois päältä. Näytössä näkyy virheilmoitus, jo- ka on kuitattava. Tunnistimen laukeamisen syy on korjattava.

Nostotunnistin

Jos laitteen runkoa nostetaan käytön aikana, sen liike ja terät pysähtyvät.

Törmäystunnistimet esteiden tunnistamista varten

Laite on varustettu tunnistimilla, jotka esteisiin koskettaessa saa- vat aikaan ajosuunnan muutok- sen. Esteeseen törmäyksen vai- kutuksesta kotelon yläosa siirtyy hieman paikoiltaan ja törmäys- tunnistin laukeaa.

Kallistustunnistin ajosuunnassa/sivusuunnassa

Jos maanpinnan kaltevuus ajosuunnassa ylös- tai alaspäin tai sivusuunnassa saavuttaa 22 astetta (40 %), laite kääntyy tai vaihtaa ajosuuntaa.

Sadetunnistin

Laitteessa on sadetunnistin, joka aktivoituna ollessaan keskeyttää ruohonleikkuun sateella ja palauttaa laitteen latausasemaan.

HUOMAUTUS

Laitetta voidaan käyttää luotettavasti muiden robot- tiruohonleikkurien lähei- syydessä.

Rajoituskaapelin lähettämä signaali vastaa EGMF:n (eurooppalaisten puutarha-tuotteiden valmistajien jär- jestön) määrittelemää säh-kömagneettisten päästöjen standardia.

3.4 Turvallisuusohjeet

3.4.1 Käyttäjät

Laitetta eivät saa käyttää alle 16-vuotiaat nuoret tai henkilöt, jotka eivät ole lukeneet käyttöohjetta. Noudata mahdollisia käyttäjän vähimmäisikää koskevia kansallisia turvallisuusmääräyksiä.
■ Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.

3.4.2 Ihmisten ja eläinten turvallisuus

■ Alueilla, joihin on yleinen pääsy, on leikkuualueelle kiinnitettävä seuraavan sisältöinen varoitus:

HUOMAUTUS!

Automaattinen ruohon-leikkuri!

Älä mene laitteen lähelle! Valvo lapsia!

Varmista laitteen toiminnan aikana, etteivät lapset oleskele laitteen lähellä tai vieressä eivätkä leiki laitteella.
■ Laitteen päällä ei saa istua eikä teriin saa koskea!
- Älä tuo leikkuria lähelle varta-loa tai vaatteita.

3.4.3 Laiteturvallisuus

Ennen kuin aloitat työskentelyn, varmista, ettei laitteen työskentelyalueella ole esineitä (esim. oksia, lasin- tai metallinkappaleita, vaatteita, kiviä, puutarhakalusteita, puutarhatyökaluja tai leluja). Ne voivat vahingoittaa laitteen teriä tai laite voi vahingoittaa niitä.
Käytä laitetta vain seuraavin edellytyksin:

■ Laite ei ole likainen.
■ Laitteessa ei ole vaurioita tai kulumia.
■ Kaikki hallintalaitteet toimivat.
Latausasema, muuntaja ja niiden sähköjohdot ovat vahingoittumattomia ja toimivat.

Vaihda vioittuneiden osien tilalle aina valmistajan alkuperäiset varaosat.
■ Jos laite on vaurioitunut, kor-jauta se.
■ Laitteen käyttäjä on vastuussa muille henkilöille ja heidän omaisuudelleen aiheutuvista vahingoista.

3.4.4 Sähköturvallisuus

• Älä koskaan käytä laitetta, jos leikattavalla alueella on sa-manaikaisesti käytössä kaste-lulaite.
• Älä puhdista laitetta vesisuihkulla.
• Älä avaa laitetta.

4 ASENNUS

4.1 Laitteen purkaminen pakkauksesta

1. Avaa pakkaus varovasti.
2. Ota kaikki osat varovasti pakkauksesta ja tar-kista, ettei niissä ole kuljetusvaurioita.
   Huomautus: Ilmoita kuljetusvaurioista takuuehtojen mukaisesti heti AL-KO-jälleenmyyjälle, korjaajalle tai huoltoliikkeelle.
3. Tarkista toimitussisältö, katso Luku 2.1 "Toi-mitussisältö", sivu 371.

Säilytä alkuperäinen pakkaus ja oheisasiakirjat sitä tapausta varten, että laite täytyy lähettää edelleen. Ne vaaditaan myös laitteen takaisin lähettämistä varten.

4.2 Leikkuualueiden suunnittelu (01)

Latausaseman sijainti (01/1)

■ Mahdollisimman lyhyt etäisyys suurimpaan leikkuualueeseen
■ Tasainen pohja
Suojassa suoralta auringonvalolta ja voimak-kaalta sateelta
Liitäntämahdollisuus sähköverkkoon
Seuraavien etäisyyksien noudattamisen on oltava mahdollista:
Vapaa pääsy robottiruohonleikkurille
Latausaseman vasemmalla ja oikealla puolella vähintään 1 m vapaata tilaa
Takana väh. 35 cm tilaa rajoituskaapelin ja seinän välissä

Rajoituskaapelin asennus (01)

Rajoituskaapeli asennetaan myötäpäivään yhtenäisenä silmukkana.

Leikkualueiden väliset käytävät (01/i)

Käytävällä tarkoitetaan kapeaa ruohikkokaistaletta, joka voi yhdistää kaksi leikkuualuetta.

Pääalue ja sivualue(et) (01)

Pääalue (01/HF): Ruohikkoalue, jolla lataus-asema sijaitsee ja jonka laite voi leikata kokonaisuudessaan automaattisesti.
Sivualue (01/NF): Ruohikkoalue, jolle laite ei voi siirtyä pääalueelta, vaan se on siirrettävä sille käsin. Sivualueet voidaan leikata manuaalisesti.

Pää- ja sivalueita ympäröi kuitenkin sama, katkeamaton rajoituskaapeli.

Aloituskohtien sijainti (01/X0–01/X3)

Laite ajaa valittuun aloituskohtaan asetettuna leikkuuaikana rajoituskaapelia pitkin ja aloittaa ruohon leikkaamisen siitä.

Aloituskohtien valinnalla voidaan vaikuttaa siihen, mitä kohtia leikkuualueella leikataan muita enemmän.

4.3 Leikkualueen valmistelu

1. Tarkista, ettei ruohikon pinta-ala ole suurempi kuin laitteen mahdollinen toiminta-alue. Jos ruohikon pinta-ala on liian suuri, seurauksena on epätasaisesti leikattu ruoho. Tarvittaessa pienennä leikattavaa pinta-alaa.
2. Ennen latausaseman ja rajoituskaapelin asennusta sekä laitteen käyttöönottoa: Leikkaa ruohikko matalaksi ruohonleikkurilla.
3. Poista ruohikolta esteet tai rajaa ne ulos lei-kattavalta alueelta rajoituskaapelilla (katso Luku 4.5.3 "Esteiden rajaaminen alueen ulko-puolelle", sivu 381):

■ Matalat esteet, joiden yli laite voi ajaa ja jotka voivat vahingoittaa teriä (esim. litteät kivet, ruohikon ja terassin tai teiden, laattojen, reunakivien tms. rajakohdat)

■ Ruohikon kolot ja kohoamat (esim. myy-ränkolot ja -käytävät, kävyt, pudonneet hedelmät jne.)

Jyrkät ylämäet tai kohdat, joiden kaltevuus on yli 40 % (22°)

■ Vesistöt ja altaat (esim. purot, lammet, uima-altaat jne) ja niiden ja ruohikon raja-kohdat

■ Pensaat ja pensasaidat, jotka voivat leventyä

HUOMAUTUS

Rajaukset ovat tarpeen vain, jos robotti ruohonleikkuri ei pysty tunnistamaan niitä törmäystunnistimilla. Vältä käyttämästä liikaa tai tarpeettomia rajauksia.

4.4 Latausaseman kokoaminen (03/a)

1. Kiinnitä peruslevy (03/1) latausasemaan (03/2).
2. Kiinnitä laajennuslevy (03/3) peruslevvyn (03/1).
3. Sijoita latausasema (01/1) suorassa kulmassa rajoituskaapelin suunniteltuun sijaintiin nähden ja kohdista se maan tasaan. Tarkista vesivaa'alla, että latausasema on maan tasalla. Muuta sijaintia tarvittaessa.
4. Kiinnitä peruslevy (03/1) ja laajennuslevy (03/3) maakiiloilla (03/4).

4.5 Rajoituskaapelin kytkeminen

4.5.1 Rajoituskaapelin kytkeminen latausasemaan (04)

1. Vedä rajoituskaapelin pää (04/1) ulos pakka-uksesta.
2. Kuori johdon päätä n. 10 mm:n matkalta.
3. Liitä johdon kuorittu pää (04/3) latausaseman (04/2) liitännässä (04/6) olevaan jousiliittiimeen (04/4).
4. Paina johdon pää ja jousiliitin (04/4) lataus- aseman peruslevvyn.
5. Laita jousiliittimen (04/6) suojus (04/5) paikalleen.

4.5.2 Rajoituskaapelin asennus (01)

Rajoituskaapeli voidaan asentaa joko ruohikon pinnalle tai enintään 10 cm pinnan alle. Ruohikon pinnan alle asennuksesta voi huolehtia jälleen-myyjä.

Molempia vaihtoehtoja voidaan yhdistellä.

HUOMAUTUS!

Rajoituskaapelin vaurioitumisvaara

Jos rajoituskaapeli vahingoittuu tai katkeaa, ohjaussignaalien siirto laitteelle ei enää onnistu. Tällöin rajoituskaapeli on korjattava tai vaihdettava. Rajoituskaapeleita voidaan tilata AL-KO-yhtiöltä.

Asenna rajoituskaapeli aina suoraan maahan. Tarvittaessa kiinnitä se lisäksi maakiiloilla.
■ Suojaa rajoituskaapeli vaurioilta asennuksen ja käytön yhteydessä.
- Älä kaiva maata tai il-maa nurmikkoa rajoitus-kaapelin lähellä.

1. Ohjaa rajoituskaapelia vähintään 1 m verran suoraan pois latausasemasta (01/a).
2. Kiinnitä rajoituskaapeli säännöllisin välein maakiiloilla tai vedä se maan alle (enint. 10 cm:n syvyyteen).
3. Rajoituskaapelin asennus esteiden ympärille: katso Luku 4.5.3 "Esteiden rajaaminen alueen ulkopuolelle", sivu 381.
4. Läpikulkuväylien tekeminen leikkualueiden välille: katso Luku 4.5.4 "Käytävien rajaaminen (01/i)", sivu 382.
5. Liian suurien ylä- tai alamäkien rajoittaminen alueen ulkopuolelle: katso Luku 4.5.5 "Kaltevien pintojen rajaaminen alueen ulkopuolelle", sivu 382.

6. Kaapelivaran asettaminen: katso Luku 4.5.6 "Varakaapelin varaaminen (08)", sivu 382.

7. Vedä rajoituskaapeli vähintään 1 metrin pi-tuudelta suoraan latausasemaa kohti (01/k).

8. Kun rajoituskaapeli on asennettu kokonaan, kytke se latausasemassa olevaan liitäntään (04/7): katso Luku 4.5.1 "Rajoituskaapelin kytkeminen latausasemaan (04)", sivu 380.

4.5.3 Esteiden rajaaminen alueen ulkopuolelle

Rajoituskaapeli on asennettava eri etäisyyksille esteistä sen mukaan, millainen työskentelyalueen ympäristö on. Käytä oikean etäisyyden määrittämiseen pakkauksesta irrotettavaa viivainta.

HUOMAUTUS

Rajaukset ovat tarpeen vain, jos robotti ruohonleikkuri ei pysty tunnistamaan niitä törmäystunnistimilla. Vältä käyttämästä liikaa tai tarpeettomia rajauksia.

Etäisyys aitoihin, muureihin, kukkapenkkeihin: väh. 15 cm (01)

Laite kulkee noin 15 cm rajoituskaapelin ulkopuolella. Tämän vuoksi se on asennettava vähintään 15 cm:n päähän aidoista, muureista, kukkapenkeistä jne.

Etäisyys terassien reunakiviin ja laatoitettuihin teihin (06)

Jos terassin tai tien reuna on nurmikon pintaa korkeammalla, on jätettävä vähintään 15 cm:n väli. Jos terassin tai tien reuna on nurmikon pinnan korkeudella, kaapeli voidaan asentaa aivan reunaa pitkin.

Rajoituskaapelin ja esteiden välinen etäisyys (01)

Jos esteen ympäri vedetyn rajoituskaapelin osat asennetaan aivan vierekkäin (niiden etäisyys on 0 cm), laite ajaa niiden yli. Rajoituskaapeleita ei saa asentaa ristiin (01/g).

Rajoituskaapelin vetäminen kulmiin (07)

Sisäkulma (07/a): Vedä rajoituskaapeli vinottain, jotta laite ei jää jumiin kulmaan.
Ulkokulma esteen ympäri (07/b): Vedä rajoi- tuskaapeli terävässä kulmassa, jotta laite ei törmää kulmaan.
■ Ulkokulma ilman estettä: Vedä rajoituskaapeli 90°:n kulmaan.

4.5.4 Käytävien rajaaminen (01/i)

Käytävissä on noudatettava seuraavia etäisyyksiä:

■ Kokonaisleveys väh. 60 cm
Rajoituskaapelin etäisyys reunasta 15 cm
Rajoituskaapelien etäisyys toisistaan väh. 30 cm

4.5.5 Kaltevien pintojen rajaaminen alueen ulkopuolelle

Pinnat, joiden kaltevuus ylittää 40 %, on rajattava leikattavan alueen ulkopuolelle rajoituskaapelilla (40 % = 40 cm pudotusta 1 metrin matkalla).

4.5.6 Varakaapelin varaaminen (08)

Jotta latausasemaa voi siirtää tai leikattavaa aluettaa laajentaa leikattavan alueen määrittämi- sen jälkeen, jätä rajoituskaapeliin säännöllisin vä- lein varalle ylimääräistä kaapelia.

Varakaapelin määrän voi arvioida oman harkinnan mukaan.

HUOMAUTUS

Älä toteuta tätä tekemällä varakaapelista erillisiä lenkkejä, vaan

1. vedä rajoituskaapeli maakiilan (08/1) ympäri ja sitten takaisin edelliseen maakiilaan (08/3).
2. Vedä kaapeli taas takaisin viimeiseen maakiilaan (08/1). Näin kaapeliin syntyy silmukka. Kaapelien on oltava aivan vierekkäin.
3. Tarvittaessa voit kiinnittää silmukan keskeltä ylimääräisellä maakiilalla (08/2).

4.5.7 Tyypillisiä virheitä kaapelin vetämisessä (02)

Rajoituskaapelia ei ohjata vähintään 1 m:n matkalla suoraan latausasemasta poistuttaessa (02/a).
Rajoituskaapelin varakaapelia ei toteuteta tasaisina pitkinä silmukoina (02/b).
Rajoituskaapelia ei vedetä oikein kulmissa (02/c).
Rajoituskaapeli vedetään ristiin tai sitä ei vedetä myötäpäiväisesti (02/d).
Rajoituskaapeli vedetään liian epätarkasti, jotta nurmikon reunat voisi leikata (02/e).
■ Aloituskohdat asetetaan liian kauas lataus-asemasta (02/f).
Kun rajoituskaapeli on vedetty ruohikon keskellä olevan esteen ympäri, sen osuuksia leikattavalla alueella ei vedetä aivan vierekkäin (02/g).

Rajoituskaapeli vedetään ruohikon ulkopuolelle (02/h).
Rajoituskaapelia vedettäessä ei noudateta käytävien 30 cm:n vähimmäisetäisyyttä (02/i).
Rajoituskaapeli vedetään liian lähelle esteitä (alle 15 cm:n päähän), joiden yli ei voi ajaa (02/j).

4.6 Latausaseman liittäminen verkkovirtaan (05)

1. Sijoita muuntaja (05/1) kuivaan, sateelta ja roiskevedeltä suojattuun paikkaan.

2. Avaa latausaseman (05/4) pienjännitekaapeli (05/3) rullalta ja vedä se suojattuna muuntajan sijaintipaikkaan.

3. Pienjännitekaapelin liittäminen muuntajaan:

Kierrä liittimen ruuveja (05/2) ulos sen verran, että jokaiseen aukkoon voidaan työntää pienjännitekaapelin johdin.
Työnnä johtimet paikoilleen.
Huomautus: Napojen järjestykseen ei tarvitse kiinnittää huomiota.
Kierrä liittimen ruuveja kiinni, kunnes joh- timet tarttuvat tukevasti kiinni.

1. Työnnä muuntajan verkkojohto (05/5) pistorasiaan.

HUOMAUTUS

Suosittelemme muuntajan liittämistä sähköverkkoon vikavirtasuojan kautta, jonka nimellisvikavirta on < 30 mA.

4.7 Latausaseman yhteyksien tarkistaminen (05)

1. Tarkista, palavatko molemmat led-merkkivalot (05/8, 05/9). Jos ei:

■ Vedä pistoke pistorasiasta.
Tarkista kaikkien sähköverkon ja rajoituskaapelin pistoliitäntöjen kiinnitys ja mahdolliset vauriot.

1. Tarvittaessa avaa latausaseman kannen (05/6) ruuvit (05/7) ja irrota kansi.

Led-merkkivalojen tilat

Ledit Toimintatilat

Vihreä (05/9)	■ Palaa, kun rajoituskaapeli on vedetty oikein ja silmukka on kunnossa. ■ Vilkkuu, kun rajoituskaapelin silmukka ei ole kunnossa.
Keltainen (05/8)	■ Palaa, kun virransyöttö on kunnossa. ■ Vilkkuu, kun laite on latausase-massa ladattavana.

5 KÄYTTÖÖNOTTO

Tässä kappaleessa kuvataan toimenpiteitä ja asetuksia, jotka on tehtävä ennen robottiruohon-leikkurin käytön aloittamista. Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 384.

5.1 Akun lataaminen (09)

Integroitu akku on toimitustilassa osittain ladattu. Normaalissa käytössä laitteen akku latautuu säännöllisesti.

HUOMAUTUS

Lataa akku täyteen ennen ensimmäistä käyttökertaa. Akku voidaan ladata milloin tahansa. Lataamisen keskeyttäminen ei vioita akkua.

Akun lataaminen on mahdollista vain, kun laite on kytketty päälle.

1. Aseta laite (09/1) latausasemaan (09/3) niin, että laitteen kosketuspinnat koskevat latausaseman latauskoskettimiin.
2. Kytke laite päälle.
3. Laitteen näytössä näkyy: "Akkua lada-taan". Jos näin ei ole: katso Luku 14 "Ohjeet häiriötilanteissa", sivu 392.

5.2 Perusasetukset

1. Käännä käyttöpaneelin suojaläppä ylös.
2. KONKOFFaite päälle. Näkyviin tulee lait-teen ohjelmistoversio, koodinumero ja tyyppi.
3. Valitse kielen valintavalikosta

"Suomi"

1. Syötä valikkoon "Sisäänkirjautuminen" > "Syötä PIN" tehtaalla asetettu PIN 0000. Valitse numerot painikkeilla 📁ahvis-ta ne painamalla . Kun PIN-koodi on syötetty, laitetta voidaan käyttää.

5. Valikossa "Muuta PIN":

- Syötä kohtaan "Syötä uusi PIN" haluamasi uusi nelinumeroinen PIN-koodi. Valitse yksi numero kerrallaan painikkeilla 🚠️ vehvista ne painamalla - Syötä uusi PIN uudelleen kohtaan "Toista uusi PIN". Jos syötetyt numerot ovat samat, näkyviin tulee "PIN-koodi muutettu".

1. Aseta päivämäärä valikossa "Päivämäärän asetus" (muoto: PP.KK.20VV). Valitse yksi numero kerrallaan painikkeilla ▲vah-vista ne painamalla .
2. Aseta kellonaika valikossa "Kellonajan asetus" > "24h näyttö" (muoto: HH:MM). Valitse yksi numero kerrallaan painikkeilla ja vahvista ne painamalla.

Perusasetukset on tehty. Näkyviin tulee tila "Eikalibroitu Paina Start-painiketta".

5.3 Leikkuukorkeuden säätäminen

Laitteen leikkuukorkeus säädetään asetusvalikossa: katso Luku 7.2 "Leikkuukorkeuden säätö", sivu 384.

5.4 Automaattinen kalibrointi

Laitteen vieminen aloitusasentoon (10)

1. Aseta laite aloitusasentoon leikattavalla alueella:

väh. 1 m latausasemasta vasemmalle ja 1 m eteenpäin
■ etupuoli rajoituskaapelin suuntaan

Kalibroinnin käynnistäminen

1. Tarkista, ettei laitteen odotettavissa olevalla liikealueella ole esteitä. Laitteen on pystyttävä ajamaan molemmat etupyörät rajoituskaapelin yli. Poista mahdolliset esteet.
2. KÄTARTRAUSEfaite. Näytössä näkyy:

■ "! Varoitus ! Moottori käynnis- tyy"

■ "Kalibrointi", "Vaihe [1]"

Kalibroinnin aikana

Laite määrittää rajoituskaapelin signaalin vahvuuden ajamalla ensin kaksi kertaa suoraan rajoituskaapelin yli. Tämän jälkeen se palaa latausasemaan ja pysähtyy siihen.

Näytössä näytetään ilmoitus "Kalibroitu päättynyt".

Akkua ladataan.

HUOMAUTUS

Laitteen täytyy pysähtyä ajettaessa la- tausasemaan. Jos laite ei latausase- maan ajaessaan koske latauskosketti- miin, se ajaa eteenpäin rajoituskaapelia pitkin. Jos laite ajaa latausaseman läpi, kalibrointi epäonnistuu. Tällöin lataus- asema on kohdistettava paremmin, min- kä jälkeen kalibrointi toistetaan.

Kalibroinnin jälkeen

Asetettu leikkuun kestoaika tulee näkyviin.

Kaikki muut asetukset katso Luku 7 "Asetukset", sivu 384.

6 KÄYTTÖ

6.1 Laitteen manuaalinen käynnistäminen

1. Ktonkoffaite päälle.

Reunojen ylimääräinen leikkuu: katso Luku 7.7 "Reunaleikkuu manuaalisesti käynnistettäessä", sivu 386.

1. KSTARTRASSAITE manuaalisesti.

6.2 Leikkaamisen keskeyttäminen

■ HOME Paina latausaseman (08/4) tai laitteen painiketta. Laite ajaa automaattisesti latausasemaan. Se poistaa kyseisen päivän leikkuusuunnitelman ja käynnistyy jälleen seuraavana päivänä asetettuun aikaan.

■ Paina laitteen painiketta START PAUSE Ruohonleikkuu keskeytyy puolen tunnin ajaksi.

■ Paina laitteen painiketta ON/OFF Laite kytkeytyy pois päältä.

HUOMAUTUS

Vaaratilanteissa laite voidaan pysäyttää STOP-painikkeella (09/2).

6.3 Sivalueen leikkaaminen (01/NF)

1. Nosta laite ylös ja kanna se sivualueelle.

2. KONOFFaite päälle.

3. HEMPäävalikko näyttöön.

4. * "▲▼"

1. *▲ivalueen leikkuu"

1. Valitse leikkuuaika painikkeilla

Asetuksen mukaan: Laite leikkaa ruohoa asetetun ajan verran ja kytkeytyy sitten pois päältä tai jatkaa leikkaamista, kunnes akku on tyhjä.

Sivalueen leikkuun jälkeen laite viedään jälleen käsin latausasemaan.

7 ASETUKSET

7.1 Asetuksien hakeminen näyttöön – yleistä

1. HENJävalikko näyttöön.

Huomautus: Valikkokohdan edessä oleva tähtimerkki * tarkoittaa, että kyseinen valikkokohta on juuri valittuna.

1. * "▲▼setukset"

1. Valise haluamasi valikkokohta.

1. Tee asetukset.

Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

1. PMenu takaisin päävalikkoon.

HUOMAUTUS

Muut valikkokohdat: katso Luku 5.2 "Perusasetukset", sivu 383.

7.2 Leikkuukorkeuden säätö

Leikkuukorkeutta voi säätää 1 mm:n porrastuk-sella 3–6 cm:n välillä.

1. *"▲▼kkuukorkeus"

* "Leikkuukorkeus XXmm:" Valitse haluamasi leikkuukorkeus.

Paina "Vahvista".

Terälautanen asettuu ensin valitsemallesi leikkuukorkeudelle ja terät alkavat pyöriä vasta, kun laite aloittaa ruohonleikkuun.

7.3 Painikeäänien aktivointi/deaktivointi

1. *"▲▼nikeäänet"

1. Painikeäänien aktivointi/deaktivointi:

■ "Aktivoi": Painikeäänet otetaan käyttöön.

■ "Deakt." : — Painikeäänet poistetaan käytöstä.

7.4 Sadetunnistimen säätäminen

HUOMAUTUS

Kuivan ruohon leikkaaminen vähentää leikkurin likaantumista.

Aktivoimalla sadetunnistin ja asettamalla viiveaika voidaan estää märän ruohon leikkaaminen.

Kun sadeanturi on aktivoitu, laite ajaa sateen alkaessa takaisin latausasemaan. Siellä se pysyy, kunnes sadetunnistin on kuivunut. Tämän jälkeen se odottaa vielä asetetun viiveajan verran ennen kuin se jatkaa ruohonleikkuuta.

1. * "Aetunnistin"

1. Sadetunnistimen aktivointi/deaktivointi:

■ "Aktivoi": — Sadetunnistin otetaan käyttöön.

■ "Deakt." : — Sadetunnistin poistetaan käytöstä.

1. Sadetunnistimen viiveen säätö:

■ ▲▼ *Sadetunnistimen viive" ■ "xx tuntia xx minuuttia" Valitse haluamasi tunti-/minuuttilukema painikkeilla ▲ahvista ne paina-malla .

7.5 Eco-tilan aktivointi/deaktivointi

Eco-tilassa laite säästää energiaa. Tämä alentaa energian kulutusta ja melupäästöjä.

HUOMAUTUS

Tilaa ei suositella tai se ei ehkä ole mahdollinen, jos ruoho on hyvin tiheää tai korkeaa.

1. * "AeMode"

1. Eco-tilan aktivointi/deaktivointi:

■ "Aktivoi": Eco-tila otetaan käyttöön. ■ "Deakt.": Eco-tila poisetetaan käytö

7.6 Leikkuuohjelman asettaminen

7.6.1 Leikkuuohjelman asettaminen – yleistä

1. HEMÄävalikko näyttöön.

2. * "▲hyelmat"

1. Valise valikkokohta.

1. Tee asetukset. Huomautus: Valikkokohdat kuvataan seu-raavissa kappaleissa.

7.6.2 Aloituskohtien asettaminen

Aloituskohtien ohjelmointi

1. Aseta laite latausasemaan.

2. Kytkefaite päälle.

3. Hæn päävalikko näyttöön.

4. *"▲▼elmat"

1. * "tuskohdat"

1. * "Ituskohtien ohjelmointi"

2. *"kynnistä aloituskohtien ohjelmointi".

■ "Start" . Laite ajaa rajoituskaapelia seuraten. ■ "Tässä", kun laite on saavuttanut halutun aloituskohdan. Aloitusl tallennetaan.

1. "Aseta aloituskohta 1", jos aloituskohtaa ei ole valittu ohjelmointiajon aikana. Jos tässä ei määritetä aloituskohtia, ne valitaan automaattisesti.

2. "Aloituskohta x: XXm", kun viimeinen aloituskohta on saavutettu.

Aloituskohtien manuaalinen asettaminen (01)

Ensimmäinen aloituskohta (01/X0) on asetettu valmiiksi; se sijaitsee 1 m latausaseman oikealla puolella. Tämän kohdan taakse voidaan ohjelmoida enintään 9 muuta aloituskohtaa (X1 - X9). Huomioitavaa aloituskohtien valinnassa:

• Älä aseta aloituskohtia liian kauas latausasemasta tai liian lähelle toisiaan (02/f).
  Käytä vain niin monta aloituskohtaa kuin on tarpeen.

• * "Aituskohdat"

1. *"Konta X1 [020m]"

Valitse yksi numero kerrallaan painikkeilla

1. *Konta X2 [075m]"

Valitse yksi numero kerrallaan painikkeilla

1. Tarvittaessa voit asettaa muita aloituskohtia.

2. P MENUakaisin päävalikkoon.

7.6.3 Leikkuuaikojen asettaminen

HUOMAUTUS

Leikkuuaikojen ohjelmoinnin ja leikkuun aloittamisen väliin on jäätävä väh. 30 minuuttia. Jos näin ei ole, laite käynnistyy vasta seuraavana ohjelmoituna leikkuuaikana.

Valikkokohdassa "Viikko-ohjelma" valitaan laitteelle leikkuupäivät ja -ajat. Muuta asetuksia tarvittaessa nurmikon koon mukaan. Jos noin viikon kuluttua on vielä jäljellä leikkaamattomia alueita, pidennä leikkuuaikaa.

1. *▼*ikko-ohjelma"

* "Joka päivä" [X]: Laite leikkaa ruohon joka päivä asetettuina aikoina. Jos näytössä on "Joka päivä [ ]", laite leikkaa ruohoa vain valittuina viikonpäivinä.

■ ▲▼ *"Maanantai [X]...*Sunnun-tai [X]": Laite leikkaa ruohon valittuna päivänä asetettuina aikoina. Jos näytössä on esim. "Maanantai [ ]", laite ei leikkaa ruohoa tänä päivänä.

■ "Muuta": Lisää [X] tai poista käytöstä [ ] päiviä ja aseta aikoja, leikkuutapoja ja aloituskohtia.

1. Tee asetukset koskemaan kaikkia päiviä tai tiettyä päivää:

esim. *" [M] 07:00-10:00 [?]": Normaali ruohonleikkuu [M] kello 07:00 - 10:00, automaattisesti vaihtuva aloituskohta 0 - 9 [?].

esim. *" [R] 16:00-18:00 [1]": Laite aloittaa kello 16:00 reunaleikkuun [R] ja ajaa koko rajoituskaapelin pituudelta. Tämän jälkeen se aloittaa alueen leikkuun aloituspisteestä 1 [1]. Kello 18:00 tai kun akku on tyhjä, laite palaa latausasemaan.

■ "Muuta": Valittu asetus muutetaan.

■ "Jatka": Muutettu asetus vahvis-tetaan ja siirrytään seuraavaan asetuk-seen.

1. "Tallenna": Valikkokohdan kaikki muutetut asetukset tallennetaan.

7.7 Reunaleikkuu manuaalisesti käynnistettäessä

Kun laite käynnistetään manuaalisesti, se voidaan asettaa aloittamaan leikkaaminen reunoista.

Reunojen leikkaaminen ohjelmoituina aikoina: katso Luku 7.6.3 "Leikkuuaikojen asettaminen", sivu 386.

1. *"kehaleikkuu"

1. *"äuaalisesti käynnistet-täessä"

7.8 inTOUCH

Olemassa olevan yhdyskäytäväyhteyden voi katkaista. Sen jälkeen laite on 30 minuutin ajan valmis uuden yhteyden luomiseen.

HUOMAUTUS

Jos yhteys luodaan myöhemmin, vanha yhteys on katkaistava uudelleen, vaikka laite ei olisikaan ollut yhteydessä yhdyskäytävään.

1. * "inTOUCH"

1. "Yhteyden katkaisminen" Laitteen ilmoitus: "Valmis".

1. Vahvista painamalla ja pala valik- koon.

7.9 Sivualueleikkuun säätäminen

1. *▲valueen leikkuu"

1. Leikkuuaikojen asettaminen:

■ ▲▼ "ei aktiivinen": Si- vualueleikkuu on kytketty pois päältä.
■ ▲▼ "aktiivinen" : Laite jatkaa leikkaamista, kunnes akku on tyhjä.
"Leikkuuaika min": Laite leikkaa sivualuetta asetetun minuuttimäärän verran. Seuraavat leikkuuajat voidaan asettaa: 30/60/90/120 tai kunnes akku on tyhjä.

7.10 Näytön kontrastin säätö

Jos näyttöä on vaikea lukea esim. auringonpaisteessa, sitä voidaan parantaa säätämällä näytön kontrastia.

1. *"äytön kontrasti"

1. Suurehna/vähennä näytön kontrastia.

7.11 Asetuksien suojaus

Jos asetuksien suojaus on poissa käytöstä, PINKoodi on syötettävä vain, kun kuitataan turvallisuuden kannalta tärkeitä virheitä.

1. *"Aectuksien suojaus"

1. Asetuksien suojauksen aktivointi/deaktivointi:

■ "Aktivoi": Asetuksien suojaus otetaan käyttöön.
■ "Deakt." : — Asetuksien suojaus poistetaan käytöstä.

7.12 Uudelleenkalibrointi

Jos rajoituskaapelin sijaintia tai pituutta on muutettu tai laite ei enää löydä rajoituskaapelia, on suoritettava uudelleenkalibrointi.

1. "Udelleenkalibrointi"

1. "Nollataanko kalibrointi"

1. Kalibroinnin suorittaminen: katso Luku 5.4 "Automaattinen kalibrointi", sivu 383.

7.13 Tehdasasetusten palauttaminen

Laitteen tehdasasetukset voi palauttaa esimerkiksi ennen sen myymistä.

1. * "nendasasetukset"

Ilmoitus: "Tehdasasetukset palautet-tu"

8 TIETOJEN NÄYTTÄMINEN

Valikossa "Info" näytetään laitteen tietoja. Tässä valikossa ei voida tehdä asetuksia.

1. HME päävalikko näyttöön.

2. * " ▲ ▼ ▲"

1. Valise valikkokohta.

Huomautus: Valikkokohdat kuvataan seuraavissa kappaleissa.

1. Pälenjakaisin päävalikkoon.

"Terähuolto"

Näyttää, kuinka monen tunnin kuluttua terä on huollettava. Laskuri voidaan nollata manuaalisesti. Jätä terähuolto AL-KO-jälleenmyyjän, korjaajan tai huoltoliikkeen tehtäväksi.

Terähuollon laskurin nollaaminen:

1. "Vahvista"

"Laitteisto"

Näyttää laitetta koskevia tietoja, esim. tyyppi, valmistusvuosi, käyttötunnit, sarjanumero, leikkuukertojen määrä, leikkuuaika yhteensä, latausjaksojen määrä, latausaika yhteensä, rajoituskaapelin silmukan pituus.

"Ohjelmisto"

Näyttää laitteen ohjelmistoversion.

"Ohjelmatiedot"

Näyttää voimassa olevat asetukset, esim. viikoittaisen leikkuuajan.

"Häiriöt"

Näyttää viimeksi tulleet häiriöilmoitukset ja niiden päivämäärän, kellonajan ja virhekoodin.

9 HUOLTO JA HOITO

VARO! Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapaturmia.

- Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

9.1 Puhdistus

HUOMAUTUS!

Veden aiheuttama vaara

Robottiruohonleikkuriin ja latausasemaan pääsevä vesi vahingoittaa sähkökomponentteja.

- Älä puhdista robottiruohonleikkuria ja lataus-asemaa vesisuihkulla.

Robottiruohonleikkurin puhdistus

VARO!

Leikkuuterien aiheutta- ma loukkaantumisvaara

Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!
- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

Suorita seuraavat toimet kerran viikossa:

1. Kotkeffaite pois päältä.
2. Puhdista laitteen pinta käsiharjalla, kostealla liinalla tai pehmeällä puhdistussienellä.
3. Harjaa pohja, leikkuukoneiston kansi ja leikkuuterät puhtaiksi harjalla.
4. Tarkista leikkuuterät vaurioiden varalta. Tarvittaessa vaihda: katso Luku 9.3 "Leikkuuterien vaihto", sivu 389.

Latausaseman puhdistus

1. Poista ruohojäämät ja lehdet sekä muut esi- neet latausasemasta säännöllisin välein.
2. Pyyhi latausaseman pinta kostealla liinalla tai pehmeällä puhdistussienellä.

9.2 Säännölliset tarkastukset

Yleinen tarkastus

1. Tarkista koko asennus kerran viikossa mahdollisten vaurioiden varalta:

Laite
Latausasema
Rajoituskaapeli
Pienjännitekaapeli
■ Muuntaja ja verkkojohto

1. Vaihda vialliset osat AL-KO-yhtiön alkuperäisiin varaosiin tai vaihdata ne AL-KO-huolto- liikkeessä.

Pyörien vapaan pyörimisen tarkastus

Suorita seuraavat toimet kerran viikossa:

1. Puhdista ruohojäämät ja lika huolellisesti pyörien ympärillä olevalta alueelta. Käytä apuna käsiharjaa ja puhdistusliinaa.
2. Tarkista, pyörivätkö pyörät vapaasti ja voivatko ne kääntyä.
   Huomautus: Jos pyörät ovat raskasliikkeisiä tai ne eivät käänny, pyydä AL-KO-huoltolii-kettä vaihtamaan ne.

Robottiruohonleikkurin kosketuspintojen tarkistus

1. Puhdista lika liinalla ja rasvaa pinnat kevyesti kontaktirasvalla.
2. Hio kosketuspinnoissa olevat jäljet kirkkaiksi hiomapaperilla ja rasvaa ne sitten kevyesti kontaktirasvalla.

Latausaseman latauskoskettimien tarkistus

1. Vedä pistoke irti pistorasiasta.
2. Paina latauskoskettimia latausaseman suuntaan ja päästä irti. Latauskoskettimien täytyy joustaa takaisin lähtöasentoon.
   Huomautus: Jos latauskoskettimet eivät palaa takaisin, pyydä AL-KO-huoltoliikettä vaihtamaan ne.

9.3 Leikkuuterien vaihto

VARO!

Leikkuuterien aiheutta- ma loukkaantumisvaara

Leikkuuterät ovat erittäin teräviä ja voivat aiheuttaa viiltohaavoja.

Käytä suojakäsineitä!
- Pidä huoli siitä, etteivät kehon osat joudu leikkuuterien ulottuville.

HUOMAUTUS!

Epäasianmukaiset kor- jaukset vahingoittavat laitetta

Jos asennettuja, väänty-neitä leikkuuteriä suoristetaan, terälautanen voi va-hingoittua.

• Älä suorista vääntyneitä leikkuuteriä.
  Vaihda vääntyneet leikkuuterät AL-KO-yhtiön alkuperäisiin varaosiin.

Kuluneet tai vääntyneet leikkuuterät on vaihdetta-va.

1. Kytkefaite pois päältä.
2. Laske laite maahan leikkuuterät ylöspäin.
3. Avaa kiinnitysruuvit.

4. Poista leikkuuterä paikaltaan.

5. Puhdista terän kiinnityskohta pehmeällä harjalla.

HUOMAUTUS

Terät on hiottu koko pituudeltaan, joten ne voi kääntää ympäri (180°) käyttöajan kaksinkertaistamiseksi.

1. Työnnä uudet leikkuuterät paikalleen terävä puoli laitteeseen päin.

Huomautus: Vain alkuperäisten AL-KO-va-raosien käyttö on sallittua.

1. Laita kiinnitysruuvit takaisin paikoilleen ja kieristä ne.

Poistoteriä ei yleensä tarvitse vaihtaa.

Jos laitteessa on paljon sellaista likaa, jota ei voi poistaa harjalla, täytyy vaihtaa terälautanen, koska epätasapainon seurauksena voi esiintyä lisääntynyttä melua, kulumista ja toimintahäiriöitä.

9.4 Muuntajan sulakkeen vaihtaminen (11)

Jos muuntaja ei toimi, vaikka verkkojännitteen syöttö on kunnossa:

1. Irrota muuntaja (11/2) verkkovirrasta.
2. Poista muuntajan (11/2) sulakekansi (11/1) ja sulake.
3. Tarkista sulake. Jos se on viallinen, vaihda tilalle samanvahvuinen sulake (2,5 A, hidas).
4. Aseta uusi sulake paikoilleen.
5. Kierrä sulakekansi ja sulake kiinni muunta- jaan.

10 KULJETUS

Siirrä laite esim. pääleikkausalueelta sivualueelle seuraavasti:

1. Pystārā laite.
2. KONKEFFaite pois päältä.
3. Nosta laitetta kantosangasta:

■ Leikkuuteriin ei saa koskea.

■ Leikkuuterien täytyy aina osoittaa kantajasta poispäin.

11 SÄILYTYS

11.1 Robottiruohonleikkurin säilytys

Vie laite säilytyspaikkaan talven ajaksi tai jos sitä ei ole tarkoitus käyttää yli 30 päivään.

1. Lataa akku täyteen (katso Luku 5.1 "Akun la-taaminen (09)", sivu 383).

2. Puhdista laite perusteellisesti (katso Luku 9.1 "Puhdistus", sivu 388).

3. Laitteen säilytys:

■ kaikilla pyörillä seisoen
kuivassa, lukittavassa ja pakkaselta suojatussa paikassa
■ poissa lasten ulottuvilta

11.2 Latausaseman säilytys

Latausasema voidaan viedä säilytyspaikkaan, mutta se ei ole välttämätöntä. Säilytyspaikassa kuitenkin vältetään sen ennenaikainen vanheneminen, kuten värin haalistuminen sekä latauskos-kettimien ja jousiliittimen korroosio.

Jos latausasema jätetään ulos:

1. Irrota pienjännitekaapeli muuntajasta ja kääri se rullalle.
2. Vie muuntaja säilytyspaikkaan.
3. Rasvaa latauskoskettimet kontaktirasvalla.

Jos latausasema viedään säilytyspaikkaan:

1. Suorita ensin kaikki yllä mainitut työt.
2. Irrota latausasema rajoituskaapelista.

3. Pura latausasema osiin ja puhdista se liasta käsiharjalla ja hieman kostutetulla liinalla.

4. Latausaseman säilytys:

kuivassa, lukittavassa ja pakkaselta suojatussa paikassa
■ poissa lasten ulottuvilta

11.3 Rajoituskaapelin talvisäilytys

Rajoituskaapeli voidaan jättää maahan, sitä ei tarvitse poistaa.

1. Jos latausasema viedään säilytyspaikkaan: Rasvaa johtojen kuoritut päät kontaktirasvalla ja kierrä niiden ympärille eristysnauhaa. Näin johtojen päät ovat suojassa korroosiolta.

12 HÄVITTÄMINEN

Sähkö- ja elektroniikkalaitteita koskevaan lakiin liittyviä huomautuksia

Käytöstä poistetut sähkö- ja elektroniik-kalaitteet eivät kuulu sekajätteeseen, vaan ne on toimitettava erilliseen kerä-ykseen!
Käytöstä poistetut paristot tai akut, joita ei ole asennettu kiinteästi laitteeseen, on poistettava ennen laitteen luovutta-mista keräyspisteeseen! Niiden hävittä-misestä on säädetty erikseen paristoja ja akkuja koskevassa lainsäädännössä.
Sähkö- ja elektroniikkalaitteiden omistajat/käyttäjät ovat lain nojalla velvollisia palauttamaan laitteet, kun ne on poistettu käytöstä.
Loppukäyttäjä on vastuussa siitä, että hänen henkilökohtaiset tietonsa poistetaan hävitettävästä laitteesta!

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää kotitalousjätteen mukana.

Käytöstä poistetut sähkö- ja elektroniikkalaitteet voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
Sähkölaitteiden myyntipisteet (tavanomaiset liikkeet ja online-myyjät), jos kauppias on velvoitettu ottamaan laitteet vastaan tai tarjoavat tämän palvelun vapaaehtoisesti.

Nämä tiedot ovat voimassa vain laitteille, jotka asennetaan ja myydään Euroopan Unioniin kuu-luvissa maissa ja joita koskee direktiivi 2012/19/EU. Euroopan unionin ulkopuolisissa maissa voi olla näistä poikkeavia määräyksiä sähkö- ja elek-roniikkalaitteiden hävittämisestä.

Paristoja ja akkuja koskeva lainsäädäntö

Käytöstä poistetut paristot ja akut eivät kuulu kotitalousjätteisiin, vaan ne on toimitettava erilliseen keräykseen!

Käyttö- tai asennusohjeesta löydät tie-toja niiden tyypistä ja kemiallisesta koostumuksesta sekä siitä, miten paris-tot ja akut voidaan poistaa sähkölait-teesta turvallisesti.

- Paristojen ja akkujen omistajat/käyttäjät ovat lain nojalla velvollisia palautta-maan ne, kun ne on poistettu käytöstä. Palautusvelvollisuus koskee kotitalouksille tyypillisiä määriä.

Käytöstä poistetut paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, jotka voivat aiheuttaa vahinkoa ympäristölle ja terveydelle.

Niiden suojaamiseksi on tärkeää hyödyntää käytöstä poistetut paristot ja akut ja käyttää uudelleen niiden sisältämät resurssit.

Ylivivattua jäteastiaa esittävä symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää kotitalousjätteen mukana.

Jos jäteastiasymbolin alapuolella on lisäksi tunnus Hg, Cd tai Pb, ne tarkoittavat seuraavaa:

Hg: Akku sisältää yli 0,0005 % elohopeaa
Cd: Akku sisältää yli 0,002 % kadmiumia
Pb: Akku sisältää yli 0,004 % lyijyä

Akut ja paristot voidaan luovuttaa maksutta seuraaviin vastaanottopisteisiin:

Kunnalliset jäte- tai keräyspisteet (esim. kuntien jäteasemat)
■ Paristojen ja akkujen myyntipisteet
Käytöstä poistettujen paristojen ja akkujen yhteiseen vastaanottojärjestelmään kuuluvat vastaanottopisteet
Valmistajan vastaanottopiste (jos se ei kuulu yhteiseen vastaanottojärjestelmään)

Nämä tiedot koskevat ainoastaan Euroopan unioniin jäsenvaltioissa myytäviä akkuja ja paristoja, jotka ovat direktiivin 2006/66/EY alaisia. Euroopan unionin ulkopuolisissa maissa voi olla muunlaisia akkujen ja paristojen hävittämistä koskevia määräyksiä.

13 ASIAKASPALVELU JA HUOLTO

Tuotevastuuta, korjauksia ja varaosia koskevissa kysymyksissä ota yhteyttä lähimpään AL-KO-huoltopisteeseen.

Niiden yhteystiedot löytyvät internet-osoitteesta

14.1 Laitevikojen ja käsittelyvirheiden korjaus

VARO!

Loukkaantumisvaara

Laitteen teräväreunaiset ja liikkuvat osat voivat aiheuttaa tapa-turmia.

- Pidä huolto-, hoito- ja puhdistustöiden aikana aina suojakäsineitä!

Häiriö Syy Korjaaminen
Laite ei käynnisty. Akku on tyhjä. Lataa laite latausasemassa.
Laite jää kiinni ja kaivautuu maahan. Pyörien pyöriminen jatkuu.	Törmäystunnistimet eivät laukea.	Ota yhteyttä AL-KO-huoltoon.
	Ruoho on liian pitkää.	■ Korota leikkuukorkeutta ja laske sitä sitten asteittain, kunnes haluttu kor- keus on saavutettu. ■ Leikkaa ruoho lyhyeksi tavallisella ruohonleikkurilla.
	Laite osuu maan kohou-maan.	Tasoita epätasainen kohta.
Laite leikkaa väärään ai-kaan.	Laitteessa on väärä kellonai-ka.	Aseta kellonaika.
	Leikkuun kesto on asetettu väärin.	Aseta leikkuuajat.
	Laitteen aika-asetukset ka- toavat.	Akku on viallinen. Ota yhteyttä AL-KO- huoltoon.
Moottori pysähtyy ruohon-leikkuun aikana.	Moottori on ylikuormittunut. Kytke laite pois päältä, aseta se tasai-selle alustalle tai lyhyeen ruohikkoon ja käynnistä se uudelleen.
	Akku on tyhjä. Lataa akku.
	Leikkuuterät ovat tylsiä. Vaihda leikkuuterät.
Leikkuujälki on epätasai- nen.	Leikkuuaika on liian lyhyt. Ohjelmoi pitemmät leikkuuajat.
	Leikattava alue on liian suuri. Pienennä leikattavaa aluetta.
	Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu.
	Leikkuuterät ovat tylsiä.	Käännä tai vaihda leikkuuterät.Kiinnitä leikkuuterät uusilla ruuveilla.
Akun käyttöaika lyhenee huomattavasti.	Leikkuukorkeus on asetettu liian alas.	Korota leikkuukorkeutta ja laske sitä sit- ten asteittain, kunnes haluttu korkeus on saavutettu.
	Ruoho on liian pitkää tai kos- teaa.	Anna ruohon kuivua.Säädä leikkuukorkeus ylimmälle ta- solle.
Laite tärisee tai on liian ää- nekäs.	Leikkuuterät tai terien käyttö- moottori on epätasapainossa	Puhdista leikkuukoneiston kansi.Ota yhteyttä AL-KO-huoltoon.
Akku ei lataudu tai akku- jännite on alhainen	Latausaseman lataus- koskettimet ovat likaiset.Laitteen kosketuspinnat ovat likaiset.	Puhdista latauskoskettimet ja kos- ketuspinnat.
	Latausasemassa ei ole virtaa.	Kytke latausasema sähköverkkoon.
	Laite ei osu latauskos- kettimiin.Laitteen kosketuspinnat ovat palaneet.	Aseta laite latausasemaan ja tarkis- ta, osuvatko latauskoskettimet kos- ketuspintoihin.Ota yhteyttä AL-KO-huoltoon.
	Muuntajan sulake on vi- allinen.	Vaihda sulake (katso Luku 9.4 "Muuntajan sulakkeen vaihtami- nen (11)", sivu 389).
	Akun kestoikä on päättynyt.	Ota yhteyttä AL-KO-huoltoon.
	Latauselektroniikka on vialli- nen.	Ota yhteyttä AL-KO-huoltoon.

HUOMAUTUS

Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

14.2 Vikakoodit ja vikojen korjaaminen

Vikakoodi Syy Korjaustoimi
CN001: Tilt sensor Kallistustunnistin lauennut:■ Maks. kallistus ylittynyt■ Laitetta on kannettu■ Rinne liian jyrkkä		Aseta laite tasaiselle pinnalle ja kuittaa virhe.
CN002: Lift sensor Nostotunnistin lauennut:■ Kotelo on kääntynyt ylös-päin nostamisen tai es-teen takia.		Poista este.
CN005: Bumper defle-cted	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä (esim. törmäys latausase-man lähellä).	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia.
CN007: No loop sig-nal	■ Ei silmukkasignaalia■ Rajoituskaapeli on vialli-nen.■ Silmukkasignaali liian heikko.	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot. Korjaa viallinen johto.
CN008: Loop signal weak	■ Silmukkasignaali liian heikko■ Rajoituskaapeli asennet-tu liian syvälle	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.■ Nosta rajoituskaapeli määrättyyn korkeuteen, tarvittaessa kiinnitä se suoraan nurmikon pintaan.
CN010: Bad position	■ Laite on rajoitetun ruo-hikkoalueen ulkopuolella.■ Rajoituskaapeli on asen-nettu ristiin.	■ Aseta laite vapaalle alueelle leik-kuualueen sisälle.■ Korjaa rajoituskaapelin sijaintia kaarteiden ja esteiden kohdalla. Korjaa ristiin asennettu kaapeli.
CN011: Escaped robot	Laite on rajoitetun ruohik-koalueen ulkopuolella.	Korjaa rajoituskaapelin sijaintia kaartei-den ja esteiden kohdalla.
CN012: Cal: no loop CN015: Cal: outside	Virhe kalibroinnin aikana:■ Laite ei löydä rajoitus-kaapelia.	■ Tarkista latausaseman led-merkki-valot.■ Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.■ Aseta laite määrättyyn kalibrointi-asentoon ja kohdista se tarkasti suoraan kulmaan. Laitteen täytyy pystyä ajamaan rajoituskaapelin yli.
Vikakoodi Syy Korjaustoimi
CN017: Cal: signal weak	Virhe kalibroinnin aikana:■ Silmukkasignaali liian heikko■ Ei silmukkasignaalia■ Rajoituskaapeli on viallinen.	■ Aseta laite määrättyyn kalibrointi-asentoon ja kohdista se tarkasti suoraan kulmaan.■ Tarkista latausaseman virransyöttö. Irrota muuntaja ja kytke se jälleen.■ Tarkista rajoituskaapelin mahdolliset vauriot.
CN018: Cal: Colli-sion	Virhe kalibroinnin aikana:■ Laite on törmännyt es-teeseen.	Poista este.
CN038: Battery Akku on tyhjä:
		Rajoituskaapelin silmuk-ka on liian pitkä, siinä on liikaa saarekkeita.
		Ei kosketusta latauskos-kettimiin akun lataamisen aikana
		Esteitä latausaseman lä-hellä
		Laite on jäänyt kiinni. Aseta laite vapaalle alueelle leik-kuualueen sisälle.
		Laite ei löydä latausasemaa.
		Akku on kulunut. Pyydä valmistajan valtuuttamaa huolto-liikettä vaihtamaan akku.
		Latauselektroniikka on viallinen.
CN099: Recov escape Virheiden automaattinen kor-jaus ei mahdollista		Kuittaa häiriöilmoitus manuaalisesti.■ Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN104: Battery over heating	■ Akku on ylikuumentunut (yli 60 °C). Purkautumi-nen ei mahdollista.■ Hätäkatkaisu valvontae-lektroniikan toimesta	Kytke laite pois päältä ja anna akun jäähtyä.■ Älä aseta laitetta latausasemaan.
Vikakoodi Syy Korjaustoimi
CN110: Blade motor over heating	Leikkuumoottori on ylikuum-mentunut (yli 80 °C).	Kytke laite pois päältä ja anna sen jäähtyä.Mikäli tilanne toistuu: Tarkistuta laite valmistajan valtuuttamassa huolto-liikkeessä.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
CN128: Recov Impos-sible	Laite on ajanut esteeseen ei-kä pääse vapautumaan siitä.	Poista este.
	Laite on rajoitetun ruohik-koalueen ulkopuolella.	Aseta laite vapaalle alueelle leik-kualueen sisälle.Korjaa rajoituskaapelin sijaintia.
CN129: Blocked WL Vasen pyörämoottori jumiutunut.		Korjaa jumiutumisen syy.
CN130: Blocked WR Oikea pyörämoottori jumiut-nut.		Korjaa jumiutumisen syy.

HUOMAUTUS

Jos häiriötä ei ole mainittu tässä taulukossa tai et saa korjattua sitä itse, ota yhteyttä asiakaspalveluumme.

15 TAKUU JA TUOTEVASTUU

Jos laitteessa esiintyy lakisääteisenä tuotevastuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun:

■ tätä käyttöohjetta noudatetaan
■ laitetta käsitellään asianmukaisesti
käytetään alkuperäisvaraosia.

Takuu raukeaa, jos:

■ laitetta yritetään korjata omavaltaisesti
■ laitteeseen tehdään omavaltaisia teknisiä muutoksia
■ laitetta käytetään sen käyttötarkoituksen vastaisesti.

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
■ kulutusosia, joita ei ole kehystetty xxxxxx (x) varaosaluettelossa,

Takuu- ja tuotevastuuaika alkavat siitä, kun ensimmäinen loppukäyttäjän ostaa laitteen. Ratkaiseva on ostokuitin päivämäärä. Ota yhteys laitteen myyjään tai lähimpään valtuutettuun huoltopisteeseen ja esiitä takuutodistus ja alkuperäinen ostokuitti. Edellä sanotulla ei ole vaikutusta ostajan oikeuteen esittää myyjälle tuotevastuulainsäädännön piiriin kuuluvia vaatimuksia.

16 EY-VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten, että tämä tuote täyttää markkinoille tuodussa muodossaan yhdenmukaistettujen EU-direktiivien, EU-turvallisuusstandardien ja tuotekohtaisten standardien vaatimukset.

Tuote

Robottiruohonleikkuri

Sarjanumero

G1050021

Tyyppi

Robolinho 4100

Valmistaja

AL-KO Gardentech Austria GmbH

Hauptstraße 51

A-8742 Obdach

EU-direktiivit

2006/42/EY

2014/30/EU

2011/65/EU

Valtuutettu

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Yhdenmukaistetut standardit

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-6-1:2007

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012

EN 50636-2-107:2015

EN 60335-1:2012

Obdach, 1.11.2017

Wolfgang Hergeth toimitusjohtaja
