Produkttype	Robotplæneklipper
Mærke	AL-KO
Model	Robolinho 4100
Maksimal plæneareal	2000 m²
Maksimal hældning (op/ned)	40 % (22°)
Klippehøjde	3 til 6 cm (justerbar i trin på 1 mm)
Batteri	Indbygget lithium-ion, kan ikke udskiftes af brugeren
Strømforsyning	Netadapter (230 V) med lavspændingskabel, 2,5 A tråd sikring
Klippetid	Varierer afhængigt af klippehøjde og plænens tilstand
Programmering	Ugeprogram, startpunkter (op til 9), kantklipping og sekundære områder
Sikkerhedssensorer	Løftesensor, hældningssensor, stødsensor, regnsensor, nødstop (STOP-knap)
Låsning	PIN-kode og PUK (tyverisikring)
Tilslutningsmuligheder	Kompatibel med innogy SmartHome via Lemonbeat, AL-KO inTOUCH app
Driftstilstand	Automatisk: skifter mellem klipping og opladning uden manuel indgriben
Lydniveau
Vedligeholdelse	Ugentlig rengøring, udskiftning af klippeblade, kontrol af hjul og kontakter
Sliddele	Klippeblade, bladplade, transformatorsikring, perimeterkabel
Driftstemperatur (klipping)	0 til 55 °C
Opladningstemperatur	0 til 45 °C
Garanti	Lovpligtig, efter købsland

Ofte stillede spørgsmål - Robolinho 4100 AL-KO

Hvordan installeres perimeterkablet?

Kablet skal lægges i en kontinuerlig løkke med uret, fladt på jorden eller nedgravet max 10 cm. Hold mindst 15 cm afstand til vægge og forhindringer, og brug fastgørelsespinde.

Hvad gør jeg, hvis plæneklipperen ikke finder basestationen?

Kontroller, at stationens LED'er lyser (grøn for løkke, gul for strøm). Sørg for, at perimeterkablet er intakt, og at kalibreringen er udført. Genstart en kalibreringskørsel om nødvendigt.

Hvordan justeres klippehøjden?

I menuen Indstillinger skal du vælge Klippehøjde. Højden kan justeres fra 30 til 60 mm i trin på 1 mm med piletasterne.

Kan jeg bruge plæneklipperen på flere plæneområder?

Ja. Hovedområdet klippes automatisk. Sekundære områder kræver manuel transport af enheden. Aktiver funktionen Sekundært område i indstillingerne, og indstil klippetiden.

Hvordan skifter jeg klippebladene?

Sluk for enheden, vend den om, og skru fastgørelsesskruerne af. Udskift slidte blade med originale AL-KO-dele. Bladene kan monteres vendt 180° for at fordoble deres levetid.

Hvad betyder fejlkode CN001?

CN001 angiver, at hældningssensoren er blevet aktiveret (for stejl hældning eller enheden løftet). Placer enheden på en plan overflade, og kvitter fejlen.

Batteriet aflades hurtigt, hvad gør jeg?

Kontroller klippehøjden (for lav øger forbruget). Rens ladekontakterne og stationens kontakter. Hvis problemet fortsætter, har batteriet sandsynligvis nået sin levetid – kontakt kundeservice.

Kan jeg programmere plæneklipperen til at klippe på bestemte tidspunkter?

Ja. I menuen Programmer > Ugeprogram kan du indstille dage og tidsintervaller for normal klipping eller kantklipping. Hver dag kan have forskellige tidsrum.

Hvordan beskytter jeg plæneklipperen mod tyveri?

Enheden er beskyttet af en PIN-kode (kan ændres) og en PUK-kode. Hvis PIN-koden indtastes forkert 3 gange, kræves PUK. Opbevar disse koder sikkert.

Hvad gør jeg ved regn?

Den indbyggede regnsensor kan aktiveres i indstillingerne. Hvis det regner, vender plæneklipperen tilbage til basestationen og genoptager klippingen efter tørring og en justerbar forsinkelse (standard 30 minutter).

BRUGSANVISNING Robolinho 4100 AL-KO

4.5 Begrenzingskabel installeren

4.5.2 Begrenzingskabel leggen (01)

11.3 Begrenzingskabel overwinteren

1 Om denne brugsanvisning.... 309

2.1 Leveringsomfang 310
2.2 Robotplæneklipper 310
2.3 Symboler på maskinen 311
2.4 Betjeningsfelt 311
2.5 Display.... 312
2.6 Menustruktur 313
2.7 Basisstation 314
2.8 Indbygget batteri.... 314
2.9 Funktionsbeskrivelse 314
2.10 Aktivering i innogy SmartHome 315

2.10.1 AL-KO inTOUCH app 315

2.10.2 innogy SmartHome app.... 315

3 Sikkerhed 315

3.1 Tilsigtet brug 315
3.2 Forkert anvendelse 316
3.3 Sikkerheds- og beskyttelsesanordninger 316

3.3.1 Indtastning af PIN- og PUK-kode 316
3.3.2 Sensorer 316

3.4 Sikkerhedsanvisninger 317

3.4.1 Bruger.... 317
3.4.2 Sikkerhed for personer og dyr 318
3.4.3 Maskinsikkerhed 318
3.4.4 Elektrisk sikkerhed 318

4 Montering.... 319

4.1 Udpakning af robotten 319
4.2 Planlæg klippearealer (01) 319
4.3 Klargøring af klippearealer 319
4.4 Opbygning af basisstationen (03/a).... 319
4.5 Installation af afgrænsningskabel 320

4.5.1 Tilslutning af afgrænsningskablet på basisstationen (04) 320
4.5.2 Udlægning af afgrænsningskabel (01) 320
4.5.3 Udeluk forhindringer 321
4.5.4 Afgræns korridorer (01/i) 321
4.5.5 Afgræns hældninger 321
4.5.6 Sørg for ekstra kabler (08) 321
4.5.7 Typiske fejl under kabeludlæggelsen (02).... 321

4.6 Tilslutning af basisstation til strøm (05) 322
4.7 Kontrol af basisstationens forbindelser (05) 322

5 Ibrugtagning 322

5.1 Opladning af batteri (09).... 322
5.2 Udførelse af grundlæggende indstillinger 323
5.3 Indstilling af klippehøjde 323
5.4 Udførelse af en automatisk kalibreringskørsel 323

6 Betjening.... 323

6.1 Start apparatet manuelt 323
6.2 Afbryd klipningen 324
6.3 Klipning af sideflade (01/NF) 324

7 Indstillinger 324

7.1 Hent indstilling – generelt 324
7.2 Indstilling af klippehøjde 324
7.3 Aktiver/deaktiver knaptoner 324
7.4 Indstilling af regnsensor 324
7.5 Aktiver/deaktiver Eco-mode 325
7.6 Indstilling af klippeprogram.... 325

7.6.1 Indstilling af klippeprogram – generelt.... 325
7.6.2 Indstilling af startpunkter 325
7.6.3 Indstilling af klippetider 325

7.7 Kantklipning ved manuel start 326
7.8 inTOUCH 326
7.9 Indstilling af klipning i sideflader 326
7.10 Indstil display-kontrast 326
7.11 Indstillingsbeskyttelse 326
7.12 Omkalibrering 326
7.13 Nulstil til fabriksindstillinger 326

9.1 Rengøring.... 327
9.2 Regelmæssig kontrol.... 328
9.3 Udskiftning af klippeknivene 328
9.4 Skift sikring på transformer (11) 329

10 Transport 329
11 Opbevaring 329

11.1 Opbevaring af robotplæneklipper 329
11.2 Opbevaring af basisstation 329
11.3 Opbevaring af afgrænsningskablet om vinteren.... 329

12 Bortskaffelse 329
13 Kundeservice/service.... 331

14 Hjælp ved fejl 331

14.1 Afhjælpning af apparat- og håndteringsfejl.... 331
14.2 Fejlkoder og -afhjælpning.... 333

15 Garanti 336

16 EF-overensstemmelseserklæring 336

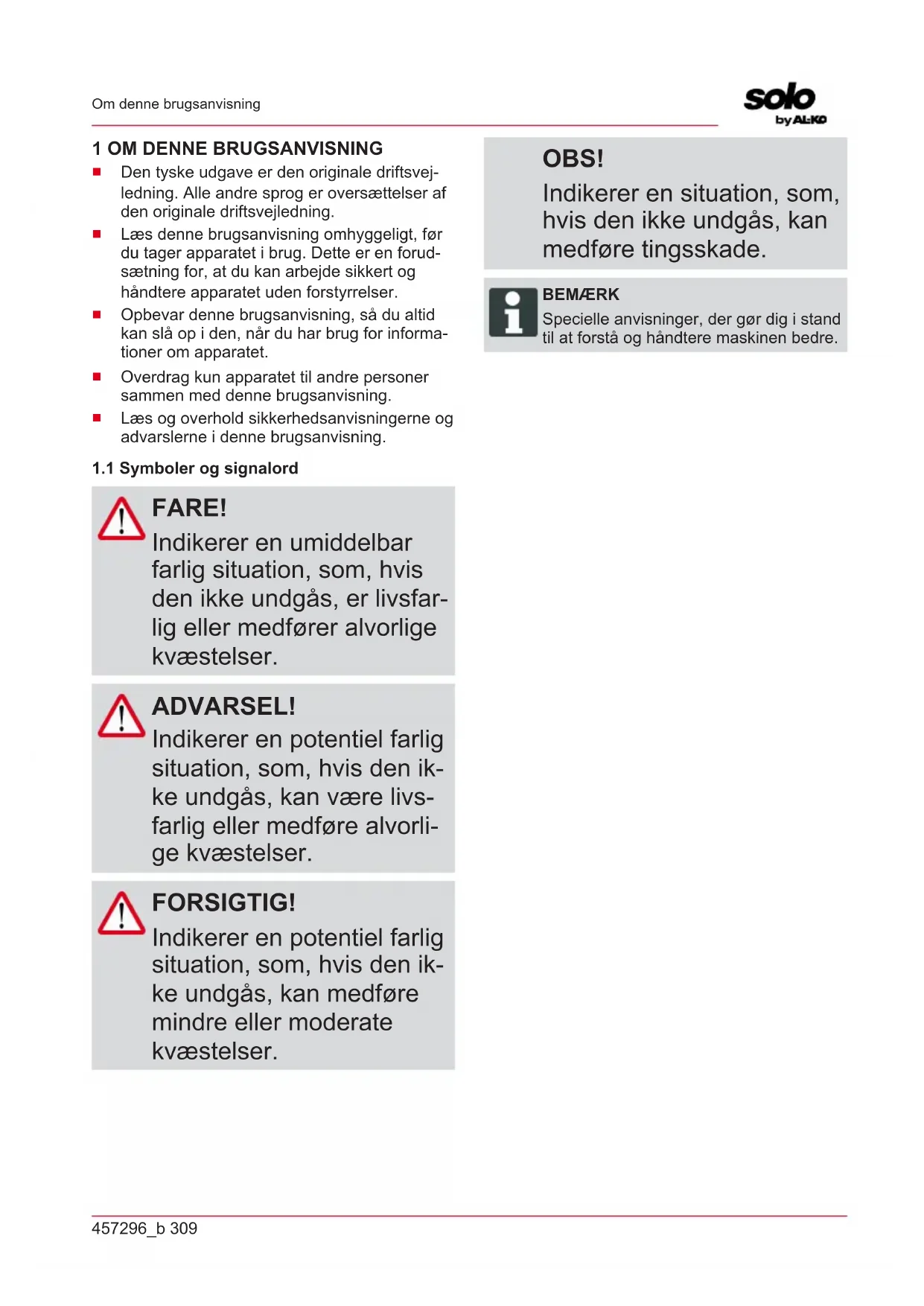

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om apparatet.
■ Overdrag kun apparatet til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMÆRK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Denne dokumentation beskriver en fuldautomatisk, batteridreven robotplæneklipper, som bevæger sig frit på en græsplæne. Klippehøjden kan indstilles.

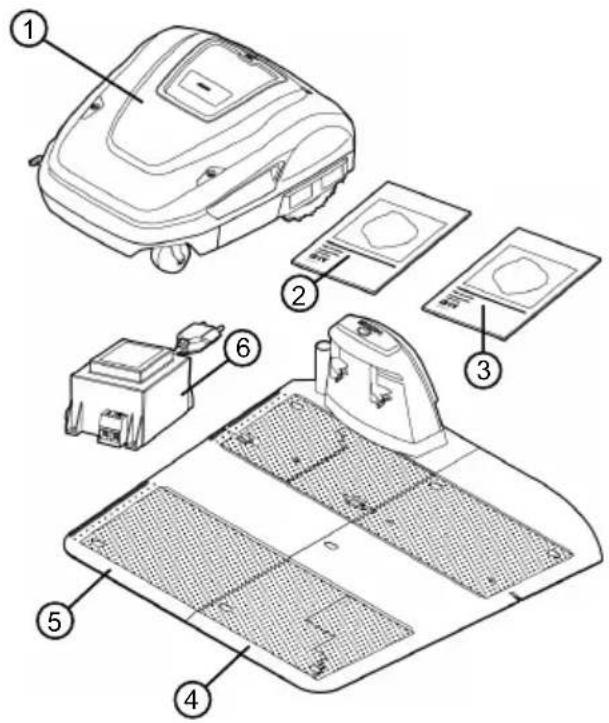

2.1 Leveringsomfang

Leveringsomfanget omfatter de her oplistede komponenter. Kontroller, at alle punkter er vedlagt:

1 Robotplæneklipper

2 Kort vejledning

3 Brugsanvisning

4 Udvidelsesplade

5 Basisstation

6 Transformer

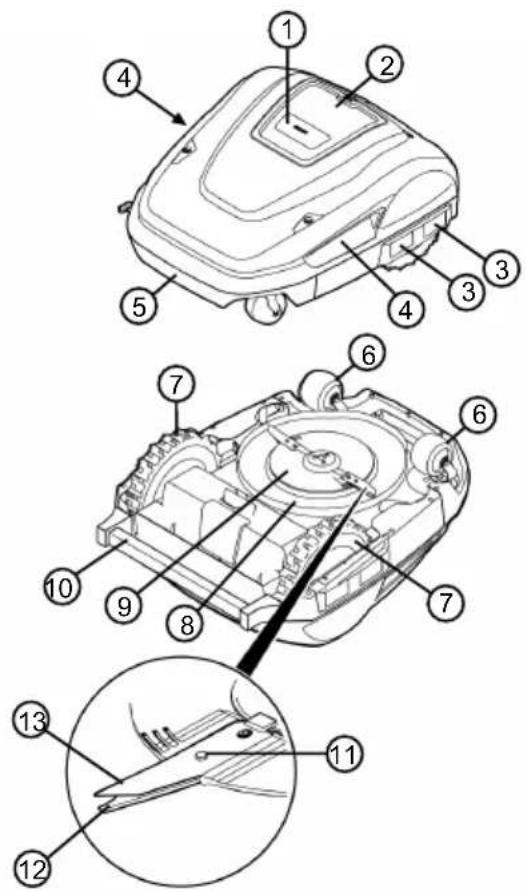

2.2 Robotplæneklipper

Hold uvedkommende væk fra fareområdet!

Vær særligt forsigtig under håndte- ringen!

Hold hænder og fødder væk fra klippeværket!

Hold sikkerhedsafstand!

Læs brugsanvisningen før brug!

Indtast PIN for at starte apparatet!

Kør ikke med på apparatet!

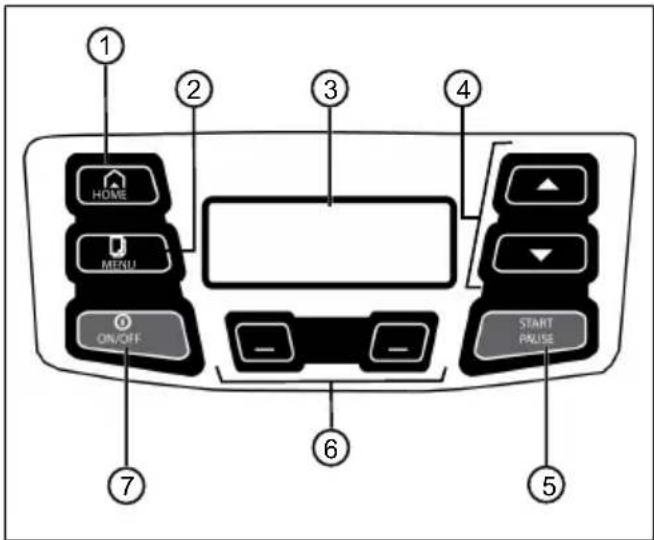

2.4 Betjeningsfelt

Nr. Komponent

1	HOME: Afbryd klipningen. Apparatet kø- rer tilbage til basisstationen. Næste dag starter det igen automatisk på det indstil- lede tidspunkt.
2	MENU: Åbn hovedmenuen.
3	Displayet viser apparatets aktuelle drift- stilstand, navnet på den valgte menu, menupunkterne samt funktioner, der kan vælges.
4	▲▼: Vælg menupunkter, forhøj og re- ducer talværdier, vælg mellem indstillin- ger.
5	START PAUSE: Start og afbryd klipningen manuelt eller genstart klipningen med det samme, når der er blevet trykket på home-tasten (HOME
6	—: Funktionstaster. Åbn funktionen, som netop vises over tasten i displayet.
7	ON/OFF: Tænd og sluk for apparatet.

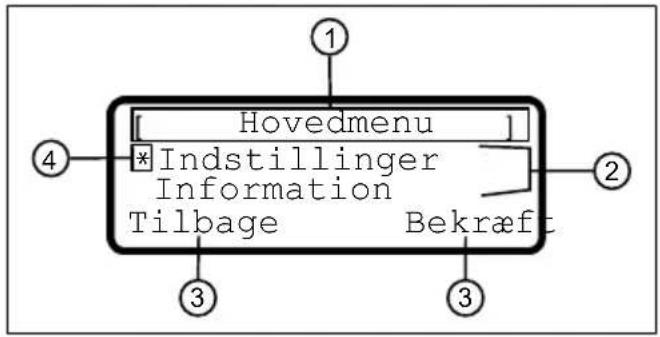

2.5 Display

Nr. Indikering

1 Navnet på den valgte menu (her: "Hovedmenu")
2 Menupunkter i menuen. Der vises altid kun to menupunkter (her: "Indstillinger" og "Information"). Yderligere menupunkter kan blive vist med piltasterne (▲▼)
3 Funktioner for det udvalgte menupunkt (her: "Indstillinger") kan åbnes med funktionstasterne (under menuen.

■ : Tryk på venstre funktions- tast.
■ : Tryk på højre funktionstast.

4 Asterisk til marking af det viste menupunkt (her: "Indstillinger")

2.6 Menustruktur

Hovedmenu	Program-mer	Ugeprogram se kapitel 7.6 "Indstilling af klippeprogram", side 325
		Startposition se kapitel 7.6.2 "Indstilling af startpunkter", side 325
		Programinfo se kapitel 8 "Vis informationer", side 327
	Indstil-linger	Tid se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 323
		Dato se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 323
		Sprog se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 323
		Klippehøjde se kapitel 7.2 "Indstilling af klippehøjde", side 324
		PIN-kode se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 323
		Tastelyde se kapitel 7.3 "Aktiver/deaktiver knaptoner", side 324
		inTOUCH se kapitel 7.8 "inTOUCH", side 326
		Regnsensor se kapitel 7.4 "Indstilling af regnsensor", side 324
		Pause efter regn se kapitel 7.4 "Indstilling af regnsensor", side 324
		EcoMode se kapitel 7.5 "Aktiver/deaktiver Eco-mode", side 325
		Kantklipning se kapitel 7.7 "Kantklipning ved manuel start", side 326
		Sek. omraade Aktiv/Deaktiveret se kapitel 7.9 "Indstilling af klipning i sideflader", side 326
		Displaykontrast se kapitel 7.10 "Indstil display-kontrast", side 326
		Sikkerhedsindstillin se kapitel 7.11 "Indstillingsbeskyttelse", side 326
		Ny kalibrering se kapitel 7.12 "Omkalibrering", side 326
		Fabriksindstilling se kapitel 7.13 "Nulstil til fabriksindstillinger", side 326
	Information	Kniv service se kapitel 8 "Vis informationer", side 327
		Hardware se kapitel 8 "Vis informationer", side 327
		Software se kapitel 8 "Vis informationer", side 327
		Programinfo se kapitel 8 "Vis informationer", side 327
		Fejl se kapitel 8 "Vis informationer", side 327

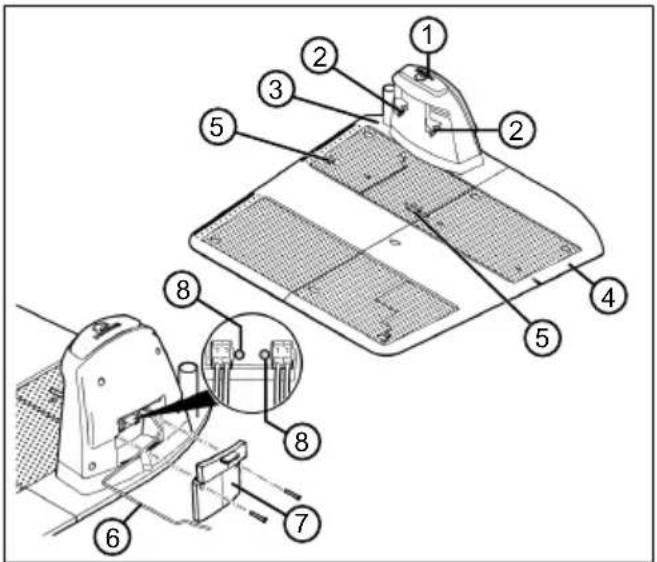

2.7 Basisstation

1 HOME-tast

2 Ladekontakter

3 Grundplade

4 Udvidelsesplade

5 Fjederkraftklemmer til afgrænsningskablet

6 Lavspændingskabel

7 Dæksel

8 Dioder til statusvisning

2.8 Indbygget batteri

Batteriet er fast indbygget i apparatet og må ikke udskiftes af brugeren.

BEMAERK

Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen af-brydes.

Batteriet kan kun oplades, när apparatet er tilsluttet.

Det integrerede genopladelige batteri er delvist ladet op ved leveringen. I normaldrift oplades batteriet med jævne mellemrum. Apparatet kører tilbage til basisstationen.
Den integrerede overvågningselektronik af-bryder automatisk opladningen, när der nås en ladestatus på 100 %.

• Opladningen fungerer kun, hvis basisstationens ladekontakter har ordentlig kontakt med apparatets kontaktflader.
  Ved temperaturer på over 45 °C forhindrer den indbyggede beskyttelseskreds, at batteriet lades op. Derved forebygges det, at batteriet tager skade.
  Hvis batteriets driftstid mindskes væsentligt på trods af, at det er blevet ladet helt op, skal en AL-KO-specialforhandler/-tekniker/-servi- cepartner udskifte batteriet med et nyt originalbatteri.
  Hvis batteriet er blevet for gammelt eller ikke er blevet brugt i for lang tid, så det er afladet under den minimumsværdi, som producenten har fastlagt, kan det ikke længere lades op. Lad en AL-KO-specialforhandler/-tekniker/servicepartner kontrollere og udskifte batteriet og overvågningselektronikken.
  Batteriets status vises på displayet. Kontroller batteristatus efter ca. 3 måneders opbevaring. Tænd hertil for apparatet, og aflæs batteriets status. Er batteriet kun ladet ca. 30 % eller mindre op, skal apparatet placeres i basisstationen og tilsluttes, så batteriet lades op. Tages ladeaggregatet af til opbevaring af basisstationen (se kapitel 11.2 "Opbevaring af basisstation", side 329), skal det monteres først igen i omvendt rækkefølge, og derefter tilsluttes basisstationen til strømmen igen.
  Er der sivet elektrolyt ud af apparatet: Få apparatet repareret af et AL-KO serviceværksted!
  Er batteriet blevet afmonteret fra apparatet: Er øjne eller hænder kommet i berøring med udsivet elektrolyt, skal de skylles grundigt med vand med det samme. Opsøg læge omgående!

2.9 Funktionsbeskrivelse

Bevægelse på græsplænen

Robotplæneklipperen bevæger sig frit i et område, der afgrænses med afgrænsningskabler. Apparatet orienterer sig med sensorer, som erkender afgrænsningskablets magnetiske felt.

Støder apparatet på en forhindring, bliver det stående og kører videre i en anden retning. Erkender apparatet fugt, vender det automatisk tilbage til basisstationen. Erkender apparatet en situation, hvor det ikke kan drives, vises dette med en melding på displayet.

Klipning og opladning

Klipningen afbrydes med jævne mellemrum af opladningsfaser. Har batteriets opladning nået en bestemt værdi under klipningen (visning: 0 %), vender apparatet tilbage til basisstationen langs afgrænsningskablet.

Der er forindstillede klippeprogrammer til klipningen, der også omfatter også areal- og kantklippefunktioner. Disse klippeprogrammer kan ændres.

2.10 Aktivering i innogy SmartHome

Robotplæneklipperen kan aktiveres i en innogy SmartHome omgivelse og forbindes med andre apparater. Dette letter styring, indstilling og overvågning af robotplæneklipperen via en app fra en mobil enhed.

Robotplæneklipperen skal forbindes med en innogy SmartHome-gateway via Lemonbeat, og AL-KO inTOUCH appen eller innogy SmartHome appen skal installeres på en mobil enhed.

BEMÆRK

Den anvendte mobile enhed har brug for en radiostyret forbindelse for at kunne bruge innogy SmartHome.

Afbrydes den mobile enheds radioforbindelse, kan der ikke sendes signaler til robotplæneklipperen.

2.10.1 AL-KO inTOUCH app

AL-KO inTOUCH appen fås til Android- og iOS-baserede enheder:

Du skal anmelde dig efter installationen.

BEMAERK

Du behøver ikke at blive registreret, men dette giver dig dog et par ekstra funktioner.

Første gang appen starter, åbnes automatisk en kort installationsvejledning. Derefter kan du forbinde robotplæneklipperen i innogy SmartHome systemet via menuen "Enheder".

BEMÆRK

Der skal anlægges en innogy-konto til forbindelsen.

BEMÆRK

Robotplæneklipperen skal kunne modtage data for at kunne blive forbundet (se kapitel 7.8 "inTOUCH", side 326).

Ud over en fjerntilgang til forbundne robotplæne-klippere eller andre netbaserede enheder tilbyder AL-KO inTOUCH appen andre features såsom f.eks. produktregistrering, tips til havearbejdet, planterådgiver eller push-beskeder i tilfælde af fejl.

2.10.2 innogy SmartHome app

innogy SmartHome appen fås til Android- og iOS-baserede enheder samt som browserstyret webapplikation.

Yderligere informationer om innogy SmartHome appen findes under https://home.innogy-smarthome.de samt i appens dokumentation.

3 SIKKERHED

3.1 Tilsigtet brug

Dette apparat er udelukkende beregnet privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.

Apparatets må kun bruges til:

■ maks. flade: 2000 m²
■ maks. stigning/hældning: 40 % (22°)
■ maks. skråning i siden: 40 % (22°)
■ temperatur:

■ opladning: 0 – 45 °C

■ klipning: 0 – 55 °C

3.2 Forkert anvendelse

Robotten er ikke velegnet til brug i offentlige anlæg, parker, sports- arealer samt inden for skov- og landbrug.

3.3 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Fare for kvæstelse

Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.

Få defekte sikkerheds- og beskyttelsesanordninger repareret.
Sikkerheds- og beskyt-telsesanordningerne må aldrig sættes ud af kraft.

3.3.1 Indtastning af PIN- og PUK-kode

Apparatet kan kun startes med en indtastning af en PIN-kode (Personal Identification Number). Derved hindres uvedkommende brug. PIN-koden kan ændres. Indtastes PIN-koden forkert 3 gange, skal der indtastes en PUK-kode (Personal Unblocking Key). Indtastes denne også forkert, må næste indtastning først ske efter 24 timer.

Indtastning af PIN- og PUK-kode bruges som tyverisikring:

- Opbevar PIN- og PUK-koden utilgængeligt for uvedkommende.

3.3.2 Sensorer

Apparatet er udstyret med flere sikkerhedssensorer. Det starter ikke automatisk op igen, hvis det er blevet koblet fra af en sikkerhedssensor. En fejlmelding ses på displayet og skal kvitteres. Af-hjælp årsagen til sensorens ud-løsning.

Løftesensor

Løftes apparatet i huset under brugen, stopper kørslen og knivene.

Stødsensorer til identifikation af forhindringer

Apparatet er udstyret med sen- sorer, der sørger for, at kørsels- retningen ændres, hvis der kom- mer en forhindring i vejen. Hvis robotten støder på en forhin- dring, trykkes husets øverste del en smule ind, og stødsensoren udløses.

Sidehældningssensor kørselsretning/side

Registreres en stigning eller en hældning eller en skråning i siden på 22° (40 %) i kørselsretningen, vender apparatet om eller ændrer sin kørselsretning.

Regnsensor

Apparatet er udstyret med en regnsensor, der afbryder klipningen, hvis det begynder at regne, og sørger for, at apparatet kører tilbage til basisstationen.

BEMÆRK

Apparatet kan drives uden problemer i umiddelbar nærhed af andre robotplæneklippere.

Signalet, der kommer fra afgrænsningskablet, overholder standarden fra EG-MF (the European Garden Machinery Federation) mhp. elektromagnetiske emissioner.

3.4 Sikkerhedsanvisninger

3.4.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maskinen. Overhold eventuelle nationale sikkerhedsbestemmelser vedrørende brugerens minimumsalder.

■ Maskinen må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

3.4.2 Sikkerhed for personer og dyr

Der skal placeres advarselsskilte ved offentligt tilgængelige områder omkring klippeområdet med det følgende indhold:

OBS!

Automatisk plæneklip- per!

Kom ikke for tæt på appa- ratet!

Hold børn under opsyn!

• Kontroller under driften, at børn ikke opholder sig i nærheden af apparatet eller på apparatet og ikke leger med apparatet.
  Det er forbudt at sidde på apparatet samt at gribe ind i knivene!
  ■ Hold krop og tøj på væk fra klippeaggregatet.

3.4.3 Maskinsikkerhed

- Kontrollér før arbejdet, at der ikke er ting i apparatets arbejdsområde (f.eks. grene, glas-, metal- samt tøjstykker, sten, havemøbler, haveredskaber eller legetøj). Disse kan ødelægge apparatets knive eller selv blive ødelagt af apparatet.

■ Apparatet er ikke beskidt.
■ Apparatet har ikke skader eller slid.
Alle betjeningselementer fungerer.
- Basisstation og transformer samt de elektriske tilledninger er ubeskadigede og fungerer.

■ Udskift altid defekte dele med originale reservedele fra fabrikanten.

- Få apparatet repareret, hvis det blevet beskadiget.

Brugeren af apparatet er ansvarlig for eventuelle ulykker på andre personer og deres ejendom.

3.4.4 Elektrisk sikkerhed

• Driv aldrig apparatet, hvis en plænevander er i gang i klippearealet.
  ■ Sprøjt ikke vand på apparatet.
• Åbn ikke apparatet.

4 MONTERING

4.1 Udpakning af robotten

1. Åbn forsigtigt emballagen.

2. Tag forsigtigt alle komponenter ud af emballagen og kontroller for transportskader.

Bemærk: Ved transportskader skal du iht. garantibestemmelserne straks informere din AL-KO-forhandler/-tekniker/-servicepartner.

1. Kontrollér leveringsomfanget, se kapitel 2.1 "Leveringsomfang", side 310.

Skal apparatet sendes videre, skal den originale emballage og følgepapirerne opbevares. Disse skal også bruges ved en returnering.

4.2 Planlæg klippearealer (01)

Basisstationens placering (01/1)

Så kort vej som muligt til det største klippea-real
Plan undergrund
Beskyttet mod direkte sollys og kraftigt vejrlig
■ mulighed for strømtilslutning
■ Afstande skal kunne overholdes:

■ frit tilgængelig til robotplæneklipperen
■ venstre og højre for basisstation mindst 1 m fri
■ afstand bagud mindst 35 cm fra afgrænsningskablet til væggen

Udlæggelse af afgrænsningskabel (01)

Afgrænsningskablet skal udlægges med uret i en uafbrudt sløjfe.

Korridorer mellem klippearealerne (01/i)

En korridor er et snævert sted på græsplænen og kan forbinde to klippearealer.

Hovedflade og sideflade(r) (01)

Hovedflade (01/HF): Dette er det sted på græsplænen, hvor basisstationen står og som kan klippes helt og automatisk af apparatet.
■ Sideflade (01/NF): Apparatet kan bæres til sidearealet i hånden ved en græsplæne, der evt. ikke kan nås fra plæneklipperens hovedareal. Sideflader kan bearbejdes manuelt.

Hoved- samt sideflade er dog omgivet af det samme uafbrudte afgrænsningskabel.

Startpunkternes placering (01/X0 - 01/X3)

Apparatet kører på det fastlagte tidspunkt langs med afgrænsningskablet til det fastlagte startpunkt og begynder klipningen herfra.

Hvilke områder på arealet, der skal klippes flere gange, kan fastlægges med startpunkter.

4.3 Klargøring af klippearealer

1. Kontrollér, om græsplænen er større end apparatets kapacitet. Er græsplænen for stor, opstår der en ujævnt klippet plæne. Reducer evt. den flade, der skal klippes.
2. Før montering af basisstation og afgrænsningskabel samt før apparatets ibrugtagning: Klip græsplænen ned til en lav klippehøjde med en plæneklipper.
3. Fjern forhindringer på græsplænen eller afgræns disse med afgrænsningskablet (se kapitel 4.5.3 "Udeluk forhindringer", side 321):

Flade forhindringer, som apparatet kan køre over og som kan ødelægge knivene (f.eks. flade sten, overgange fra græsplæne til terrasse eller veje, plader eller kantsten etc.)
Huller og ujævnheder i græsplænen (f.eks. muldvarpeskud, lignende huller, grankogler, nedfaldsfrugt etc.)
■ Stejle stigninger eller hældninger på mere end 40 % (22°)
Vand (f.eks. damme, bække, swimming-pools etc.) og disse afgrænsning til græs-plænen
Buske og hække, som vokser bredt

BEMAERK

Undtagelser er kun nødvendige, hvis de ikke kan erkendes af robotplæneklipperens stødsensorer. Undgå for mange eller unødvendige undtagelser.

4.4 Opbygning af basisstationen (03/a)

1. Skru grundpladen (03/1) fast på basisstationen (03/2).
2. Placer udvidelsespladen (03/3) på grundpladen (03/1).
3. Placer basisstationen (01/1) retvinklet mod afgrænsningskablets planlagte placering, og juster i jordhøjde. Kontrollér, at basisstationen står vandret vha. vaterpas, og tilpas evt. basisstationens placering.
4. Fastgør grundpladen (03/1) og udvidelsespladen (03/3) med plænesøm (03/4).

4.5 Installation af afgrænsningskabel

4.5.1 Tilslutning af afgrænsningskablet på basisstationen (04)

1. Træk enden af afgrænsningskablet (04/1) ud af emballagen.
2. Afisolér kabelenden ca. 10 mm.
3. Stik den afisolerede kabelende (04/3) ind i fjederkraftklemmen (04/4) på basisstationens (04/2) tilslutning (04/6).
4. Tryk fjederkraftklemmen (04/4) med kabelenden ind i basisstationens grundplade.
5. Stik afdækningshætten (04/5) på fjederkraftklemmen (04/6).

4.5.2 Udlægning af afgrænsningskabel (01)

Afgrænsningskablet kan både udlægges oven på plænen og 10 cm under græsbunden. Lad forhandleren udlægge kablet, hvis det skal anbringes under græsbunden.

Begge varianter kan også kombineres med hin- anden.

OBS!

Fare for beskadigelse af afgrænsningskablet

Beskadiges eller klippes afgrænsningskablet oder, overføres styresignalerne ikke længere til apparatet. I dette tilfælde skal afgrænsningskablet repareres eller udskiftes. Afgrænsningskablet kan købes hos AL-KO.

Udlæg altid afgrænsningskablet direkte på jorden. Fastgør det evt. med plænesøm.
■ Beskyt afgrænsningskablet under ud-læggelsen samt mod skader under driften.
Grav og vertikalskær ikke plænen i nærheden af afgrænsningskablet.

1. Før afgrænsningskablet mindst 1 m lige væk fra basisstationen (01/a).
2. Fastgør afgrænsningskablet jævnligt med plænesøm, eller grav det ned (i maks. 10 cm dybde).
3. Udlæg afgrænsningskablet omkring forhindringer: se kapitel 4.5.3 "Udeluk forhindringer", side 321.
4. Opret korridorer mellem forskellige klippearealer: se kapitel 4.5.4 "Afgræns korridorer (01/i)", side 321.
5. Afgræns for store stigninger eller hældninger: se kapitel 4.5.5 "Afgræns hældninger", side 321.

6. Sørg for ekstra kabler: se kapitel 4.5.6 "Sørg for ekstra kabler (08)", side 321.

7. Før afgrænsningskablet lige hen til basisstationen fra en afstand på mindst 1 m (01/k).

8. Tilslut afgrænsningskablet til basisstationens tilslutning (04/7) efter udlæggelsen: se kapitel 4.5.1 "Tilslutning af afgrænsningskablet på basisstationen (04)", side 320.

4.5.3 Udeluk forhindringer

Afgrænsningskablet skal udlægges alt efter arbejdsområdets omgivelse i forskellige afstande til forhindringer. Brug linealen på emballagen, som kan tages af, for at fastlægge den korrekte afstand.

BEMÆRK

Undtagelser er kun nødvendige, hvis de ikke kan erkendes af robotplæneklipperens stødsensorer. Undgå for mange eller unødvendige undtagelser.

Afstand til mure, hegne, bed: mindst 15 cm (01)

Apparatet kører langs afgrænsningskablet med en forskydning udefter på 15 cm. Derfor skal afgrænsningskablet have en afstand på mindst 15 cm mure, hegne, bed osv.

Afstand til terrassekanter og stenbelagte veje (06)

Er terrasse- eller vejkanten højere end græsplænen, skal der overholdes en afstand på mindst 15 cm. Er terrasse- eller vejkanten på højde med græsplænen, kan kablet udlægges langs med kanten.

Forhindringers afstand til afgrænsningskablet (01)

Er afgrænsningskablerne lagt helt sammen væk fra eller hen mod forhindringen, dvs. afstanden er 0 cm, kører apparatet hen over afgrænsningskablet. Afgrænsningskablerne må ikke krydse hinanden (01/g).

Udlæggelse af afgrænsningskabel ved hjørner (07)

Hjørner indefter (07/a): Udlæg afgrænsningskablet diagonalt, så apparatet ikke kører fast i hjørnet.
Hjørner udefter med forhindringer (07/b): Ud- læg afgrænsningskablet i en spids, så appa- ratet ikke kører ind i hjørnet.
Hjørner udefter uden forhindringer: Udlæg afgrænsningskabel i en 90°-vinkel.

4.5.4 Afgræns korridorer (01/i)

Der skal overholdes følgende afstande i en korridor:

■ Samlet bredde: mindst 60 cm
■ Afgrænsningskablets afstand til kanten: 15 cm
■ Afstand mellem afgrænsningskablerne: mindst 30 cm

4.5.5 Afgræns hældninger

Hældninger på mere end 40 % skal afgrænses med et afgrænsningskabel (40 % = 40 cm hældning for hver 1 m vandret).

4.5.6 Sørg for ekstra kabler (08)

For også at kunne flytte basisstationen efter at klippeområdet er klargjort eller for at udvide klippearealet, skal der med regelmæssige afstande sørges for ekstra kabler i afgrænsningskablet.

Hvor meget ekstra kabel, der skal til, bestemmer du selv.

BEMÆRK

Der må ikke udlægges åbne sløjfer med ekstra kabler.

1. Før afgrænsningskablet rundt om det aktuelle plænesøm (08/1) og tilbage til foregående plænesøm (08/3).
2. Før derefter afgrænsningskablet tilbage til det aktuelle plænesøm (08/1). Der opstår en sløjfe. Kablerne skal ligge tæt op ad hinanden.
3. Sløjfen fastgøres på jorden evt. i midten med et ekstra plænesøm (08/2).

4.5.7 Typiske fejl under kabeludlæggelsen (02)

• Afgrænsningskablet føres ikke mindst 1 m li- ge væk fra basisstationen (02/a).
  ■ De ekstra afgrænsningskabler udlægges ikke i en jäevn lang sløjfe (02/b).
  Afgrænsningskablet udlægges ikke korrekt omkring hjørner (02/c).
  ■ Afgrænsningskablet krydses eller udlægges ikke med uret (02/d).
  Afgrænsningskablet udlægges for upræcist, så græsplænens kanter ikke kan slås (02/e).
  ■ Startpunkterne placeres for langt væk fra basisstationen (02/f).
• Afgrænsningskabler udlægges ikke direkte ved siden af hinanden, når de føres frem og tilbage fra en forhindring på græsplænen (02/g).

Afgrænsningskablet lægges ud over græsplænens kant (02/h).
Minimumsafstanden til korridorer på 30 cm underskrides, når afgrænsningskablet udlægges (02/i).
- Afgrænsningskablet udlægges for tæt på forhindringer, der ikke kan køres over, dvs. med en afstand på mindre end 15 cm (02/j).

4.6 Tilslutning af basisstation til strøm (05)

1. Stil transformeren (05/1) ved et tørt sted, der er beskyttet mod regn og stænkvand.

2. Rul basisstationens (05/4) lavspændingskabel (05/3) ud, og udlæg det til transformeren beskyttet mod skader.

3. Slut lavspændingskablet til transformeren:

Skru kronemuffens (05/2) skruer så meget ud, at lavspændingskablets tråde kan føres hver især ind i en separat åbning.
Stik trådene i.
Bemærk: Polaritet skal ikke iagttages.
Skru kronemuffens skruer i, indtil trådene er klemt helt fast.

1. Stik transformerens strømkabel (05/5) ind i stikdåsen.

BEMÆRK

Transformeren bør tilsluttes strømmen via en HFI-afbryder med en nominel fejlstrøm på < 30 mA.

4.7 Kontrol af basisstationens forbindelser (05)

1. Kontrollér, om begge dioder (05/8, 05/9) lyser. Hvis ikke:

Træk stikket ud.
- Kontrollér strømforsyningens og afgrænsningskablets stikforbindelser for korrekt sæde eller skader.

1. Løsn evt. skruerne (05/7) på basisstationens dæksel (05/6), og tag dækslet af.

Diodernes tilstandsmeldinger

Lysdio-der	Driftstilstande
Grøn (05/9)	■ Lyser, når afgrænsningskablet er udlagt korrekt, og sløjfen er i orden.■ Blinker, når afgrænsningskablets sløjfe ikke er i orden.
Gul (05/8)	■ Lyser, når strømforsyningen er i orden.■ Blinker, når apparatet står i basisstationen og oplades.

5 IBRUGTAGNING

Dette kapitel beskriver handlinger og indstillinger, som skal udføres, for at tage robotplæneklipperen i brug første gang. For alle videre indstillinger se kapitel 7 "Indstillinger", side 324.

5.1 Opladning af batteri (09)

Det integrerede genopladelige batteri er delvist ladet op ved leveringen. I normaldrift oplades batteriet i apparatet automatisk med jævne mellemrum.

BEMÆRK

Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes.

Batteriet kan kun oplades, när apparatet er tilsluttet.

1. Stil apparatet (09/1) i basisstationen (09/3) således, at apparatets kontaktflader berører basisstationens ladekontakter.

2. Tænd apparatet.

3. På apparatets display ses: "Batteriet oplades". Hvis ikke: se kapitel 14 "Hjælp ved fejl", side 331.

5.2 Udførelse af grundlæggende indstillinger

1. Klap betjeningsfeltets skærm op.
2. Tænofrapparatet. Firmware, kodenummer og type vises.
3. I menuen for sprogvalg vælges:

1. I menuen "Login" > "Angiv PIN-kode" indtastes den forindstillede PIN 0000. Vælg her cifrene med ▲g bekræft hver gang med . Når PIN-koden er blevet indta- stet, kobles adgangen fri.
2. I menuen "Endre PIN-kode":

1. Indstil den aktuelle dato i menuen "Angiv dato" (format: DD.MM.20ÅÅ). Vælg her et cifret efter hinanden med ▲ og bekræft hver gang med . —
2. Indstil det aktuelle klokkeslæt i menuen "An-giv tid" > "24h-Format" (for-mat: HH:MM). Vælg her et cifret efter hinanden med ▲gdekræft hver gang med □.

Den grundlæggende indstilling er afsluttet. Sta- tussen "Ikke kalibreret Tryk på Start- tasten" ses.

5.3 Indstilling af klippehøjde

Apparatets klippehøjde er indstillet via indstillingsmenuen: se kapitel 7.2 "Indstilling af klippehøjde", side 324.

5.4 Udførelse af en automatisk kalibreringskørsel

Stil apparatet i udgangspositionen (10)

1. Stil apparatet i udgangspositionen inden for klippearealet:

■ mindst 1 m til venstre og 1 m før basisstationen
■ med forsiden rettet mod afgrænsningskablet
■ mindst 1 m til venstre og 1 m før basisstationen
■ med forsiden rettet mod afgrænsningskablet
- mindst 1 m til venstre og 1 m før basisstationen - med forsiden rettet mod afgrænsningskablet

Start kalibreringskørslen

1. Kontrollér, at der ikke er forhindringer i apparatets umiddelbare bevægelsesområde. Apparatet skal kunne køre over afgrænsningskablet med begge forhjul. Fjern evt. forhindringer.
2. STARAPauseatet. På displayet ses:

■ "! Advarsel ! Motor starter"
■ "Kalibrering", "Fase [1]"

Under kalibreringskørslen

Apparatet kører først to gange hen over afgrænsningskablet for at registrere signalstyrken i afgrænsningskablet og derefter hen til basisstationen og bliver stående her.

■ Meldingen "Kalibrering fuldført" ses på displayet.
Batteriet oplades.

BEMÆRK

Apparatet skal blive stående i basisstationen. Rammer apparatet ikke kontakterne, når det kører ind i basisstationen, kører det videre langs med afgrænsningskablet. Kører apparatet gennem basisstationen, er kalibreringen ikke korrekt udført. Basisstationen skal rettes bedre til, og kalibreringen skal gentages.

Efter kalibreringskørslen

Den forindstillede aktuelle klippetid vises.

For alle videre indstillinger se kapitel 7 "Indstillinger", side 324.

6 BETJENING

6.1 Start apparatet manuelt

1. TANOFFapparatet.
   Til kantklipningen uden for planlagt tid: se kapitel 7.7 "Kantklipning ved manuel start", side 326.

2. STARTAPUSE atet manuelt.

3. Stil apparatet i udgangspositionen inden for klippearealet:

4. Stil apparatet i udgangspositionen inden for klippearealet:

■ HOME Tryk på tasten på basisstationen (08/4) eller på apparatet.
Apparatet kører automatisk tilbage til basisstationen. Apparatet sletter derefter klippeplanen for den aktuelle tag og starter næste dag til den indstillede tid.
■ START PAUSE Tryk på tasten på apparatet. Klipningen afbrydes en halv time.
■ ON/OFF Tryk på tasten på apparatet. Apparatet slås fra.

BEMÆRK

1. Løft apparatet, og placer det manuelt i sidefladen.
2. Tærofapparatet.
3. ÅMENovedmenuen.
4. * "instillinger"
5. *▲lope omraade"

6. Vælg klippetiden med

7. START APPS Eatet manuelt.

Alt efter indstilling: Apparatet klipper på den indstillede tid og slås derefter fra, eller klipper, indtil batteriet er tomt.

Placer derefter apparatet manuelt i basisstationen, när sidefladen er klippet færdigt.

7 INDSTILLINGER

7.1 Hent indstilling – generelt

1. ÅMENovedmenuen.
   Bemærk: En asterisk * før et menupunkt angiver, at det netop er aktivt.
2. *"ndstillinger"
3. Vælgvæt ønskede menupunkt.
4. Udfør indstillinger.
   Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.
5. VMENUbage til hovedmenuen.

BEMÆRK

Yderligere menupunkter: se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 323.

7.2 Indstilling af klippehøjde

Klippehøjden kan indstilles i trin à 1 mm mellem 3 – 6 cm.

1. * "Aippehøjde"

* "Klippehøjde XXmm": Vælg den ønskede klippehøjde.

Tryk på "Bekræft".

Knivtallerkenen indstiller sig først til den indstillede klippehøjde og knivene begynder først at rotere, når apparatet begynder klipningen.

7.4 Indstilling af regnsensor

BEMÆRK

Klipning på tørt græs reduceres snavsaf-lejringer.

Med en aktivering af regnsensoren samt indstilling af en forsinkelsestid kan det hindres, at apparatet klipper i vådt græs.

Når regnsensoren er aktiveret, kører apparatet tilbage til basisstationen ved regn. Her bliver det stående, indtil regnsensoren er tør. Derefter venter det nogen tid endnu, som indstilles som forsinkelse, før klipningen fortsættes.

1. * "Reonsensor"

1. Indstilling af en forsinkelsestid for regnsensoren:

■ ▲▼ * "Pause efter regn"

"xx timer xx minutte" Vælg den ønskede værdi for time/minut efter hinanden med ▲ og bekræft hver gang med . —

Kan ikke anbefales eller er evt. ikke muligt ved for højt og tæt græs samt ved tæt rullegræs.

1. * "FaceMode"

1. Aktiver/deaktiver Eco-mode:

■ "Aktivere": — Aktiver Eco-mode.

■ "Deaktivere": Deaktiver Eco-mode.

7.6 Indstilling af klippeprogram

7.6.1 Indstilling af klippeprogram – generelt

1. ÅMENUvedmenuen.

2. * "Programmer"

1. Valgmenupunkt.

2. Udfør indstillinger.

Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.

7.6.2 Indstilling af startpunkter

Indlæring af startpunkter

1. Stil apparatet i basisstationen.

2. Tændapparatet.

3. ÅMENU vedmenuen.

4. * "Programmer"

1. * "startposition"

1. * "▲▼ startposition"

2. * "start definition af start-positioner".

■ "Start ". Apparatet kører langs med afgrænsningskablet.

■ "Bekræft", hvis apparatet har nået det ønskede startpunkt. Startpunktet gemmes.

1. "Angiv startpositi 1", hvis in- tet startpunkt blev fastlagt under indlæringen. Blev der ikke fastlagt et startpunkt, fastlæg- ges startpunkterne automatisk.

2. "Startposit x: XXm", när sidste startpunkt er blevet nået.

Manuel fastlæggelse af startpunkter (01)

Det første startpunkt (01/X0) er forindstillet og er 1 m til højre for basisstationen. Efter dette punkt kan der programmeres op til 9 yderligere startpunkter (X1 til X9). Under fastlæggelse af startpunkter skal følgende overholdes:

Sæt ikke startpunkterne for langt væk fra basisstationen eller for tæt på hinanden (02/f).
Brug kun så mange startpunkter som nødvendigt.

1. * "startposition"

Vælg her et ciffer efter hinanden med og bekræft hver gang med .

Vælg her et ciffer efter hinanden med og bekræft hver gang med .

1. Fastlæg efter behov yderligere startpunkter.

2. VMENUbage til hovedmenuen.

7.6.3 Indstilling af klippetider

BEMÆRK

Der skal være mindst 30 min. mellem klippetidernes programmering og selv klipningen. Hvis ikke, starter apparatet først til næste programmerede tidspunkt.

I menupunktet "Ugeprogram" indstilles dage og tider, hvor apparatet skal klippe. Tilpas evt. disse indstillinger til din haves størrelse. Ses uklippede områder efter ca. en uge, skal klippetiderne forøges.

1. * "deprogram"

* "Alle dage [X]": Apparatet klipper hver dag på de indstillede klokkeslæt. Vises "Alle dage [ ]", klipper apparatet kun på de indstillede ugedage.
* "Mandag [X]"...*"Søndag [X]": Apparatet klipper den indstillede ugedag på de indstillede klokkeslæt. Vises f.eks. "Mandag [ ]", klipper apparatet ikke denne dag.
■ "Endre" : Aktiver [X] eller deaktiver [ ] den pågældende dag, indstil tid, klippetype og startpunkter.

1. Udfør indstillingerne for alle dag eller den pågældende dag:

f.eks. *" [R] 16:00-18:00 [1]": Apparatet starter kl. 16:00 med kantklipning [R] og kører langs hele afgrænsningskablet. Derefter begyndes arealets klipning ved startpunkt 1 [1]. Kl. 18:00 eller når batteriet er afladet, kører apparatet tilbage til basisstationen.

■ "Endre": Endring af udvalgt indstilling.

■ "Fortsæt": Bekræfter den ændrede indstilling og går videre til næste indstilling.

1. "Gem" : Gemmer alle ændrede indstillinger for menupunktet.

7.7 Kantklipning ved manuel start

Her kan du til en manuel start indstille, at apparatet skal begynde med en kantklipning.

Udfør kantklipning til de programmerede tider: se kapitel 7.6.3 "Indstilling af klippetider", side 325.

1. * "Aahtklipning"

1. *"▲▼ manuel start"

7.8 inTOUCH

En oprettet forbindelse til en gateway skal afbrydes. Derefter er apparatet klar til en ny oprettelse af en forbindelse i 30 minutter.

BEMAERK

Skal forbindelsen oprettes på et senere tidspunkt, skal forbindelsen afbrydes igen, også selv om apparatet ikke var forbundet med en gateway.

1. * "in TOUCH"

1. "Afbryd forbindelse" Apparatet melder: "Færdig".

2. Bekræft med, og vend tilbage til menuen.

7.9 Indstilling af klipning i sideflader

1. *▲lpe omraade"

1. Indstilling af klippetider:

■ ▲▼ "Inaktiv": Klipning i side-flader er deaktiveret.

■ "Aktiv": Apparatet klipper, indtil batteriet er tomt.

"Klippetid i min": Ap paratet klipper sidefladen i den indstillede tid. Følgende klippetider kan indstilles: 30/60/90/120/til batteriet er tomt.

7.10 Indstil display-kontrast

Kan displayet ikke læses, f.eks. pga. sollys, kan displayets kontrast ændres.

1. * "playkontrast"

1. Fothe/ reducer displaykontrast.

7.11 Indstillingsbeskyttelse

Er indstillingsbeskyttelsen deaktiveret, skal PINkoden kun indtastes for at kvittere sikkerhedsrelevante fejl.

1. Aktiver/deaktiver indstillingsbeskyttelse:

■ "Aktivere": — Aktiver indstillingsbeskyttelsen.

■ "Deaktivere": - Deaktiver indstillingsbeskyttelsen.

7.12 Omkalibrering

Blev placeringen eller afgrænsningskablets længde ændret, eller kan apparatet ikke længere finde afgrænsningskablet, skal der udføres en omkali-brering.

1. "N▲▼alibrering"

1. "Nulstil kalibrering?"

1. Udførelse af kalibreringskørsel: se kapitel 5.4 "Udførelse af en automatisk kalibreringskørsel", side 323.

7.13 Nulstil til fabriksindstillinger

Apparatets fabriksindstillinger kan gendannes, f.eks. hvis apparatet skal sælges.

Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.

1. V MENÜ bage til hovedmenuen.

"Kniv service"

Viser, om hvor mange driftstimer der skal udføres en knivservice. Tælleren kan nulstilles manuelt. Knivservicen skal udføres af en AL-KO forhandler, tekniker eller servicepartner.

Nulstil tæller til knivservice:

1. "Bakleft"

"Hardware"

Viser informationer om apparatet, f.eks. type, produktionsår, driftstimer, serienummer, antal udførte klipninger, samlet klippetid, antal opladningscykler, samlet opladningstid, længden på afgrænsningskablets sløjfe.

"Software"

Viser firmwareversionen.

"Programinfo"

Viser aktuelle indstillinger, som f.eks. den samlede ugentlige klippetid.

"Fej1"

Viser de sidst opståede forstyrrelsesmeldinger med dato, klokkeslæt og fejlkode.

9 SERVICE OG VEDLIGEHOLDELSE

FORSIGTIG!

Fare for kvæstelser

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

9.1 Rengøring

OBS!

Fare på grund af vand

Vand i robotplæneklippe- ren og i basisstationen medfører skader på de elektriske komponenter.

■ Sprøjt ikke robotplæne-klipperen og basisstationen over med vand.

Rengøring af robotplæneklipper

FORSIGTIG!

Fare for kvæstelse på klippekniv

Klippeknivene er meget skarpe og kan forårsage snitsår.

■ Bær beskyttelseshandsker!
■ Sørg for, at legemsdele ikke kommer ind i klippekniven.

1. S###k#r apparatet.
2. Tør apparatets overflade af med en håndkost, en børste, en fugtig klud eller en fin svamp.
3. Børst undervogn, klippeskjold og klippekniv af med en børste.
4. Kontroller klippeknivene for skader. Udskift efter behov: se kapitel 9.3 "Udskiftning af klippeknivene", side 328.

Rengør basisstationen

1. Fjern regelmæssigt græsrester, løv og andet på basisstationen.
2. Tør basisstationens overflade af med en fug- tig klud eller en fin svamp.

9.2 Regelmæssig kontrol

Generel kontrol

1. Kontrollér hele installationen for skader én gang om ugen:

Maskine
Basisstation
Afgrænsningskabel
Lavspændingskabel
■ Transformer med strømkabel

1. Få udskiftet defekte dele med originale reservedele af AL-KO eller af AL-KO serviceværkstedet.

Kontrol af hjulenes friløb

1. Rens områderne omkring hjulene grundigt for græsrester og snavs. Brug en håndkost eller en klud.
2. Kontrollér, om hjulene kører frit og om de kan styres.

Bemærk: Går hjulene tungt eller kan de ikke styres, skal de udskiftes af AL-KO service-værkstedet.

Kontrollér robotplæneklipperens kontaktflader

1. Fjern snavs med en klud, og smør let ind med kontaktfedt.
2. Slib brandspor på kontaktfladerne af med et fint slibepapir, og smør let ind med kontaktfedt.

Kontrollér basisstationens ladekontakter

1. Træk stikket ud.
2. Tryk kontakterne hen mod basisstationen, og slip dem igen. Ladekontakterne skal fjedre tilbage til udgangsstillingen igen.
   Bemærk: Fjedrer ladekontakterne ikke tilbage, skal de udskiftes af AL-KO serviceværkstedet.

9.3 Udskiftning af klippeknivene

FORSIGTIG! Fare for kvæstelse på klippekniv

Klippeknivene er meget skarpe og kan forårsage snitsår.

■ Bær beskyttelseshandsker!
■ Sørg for, at legemsdele ikke kommer ind i klippekniven.

OBS!

Apparatskader på grund af ukyndig reparation

Knivtallerknen kan blive beskadiget under justering af bøjede, monterede klippeknive.

• Juster ikke bøjede klippeknive.
  ■ Udskift bøjede klippeknive med originale reservedele fra AL-KO.

Slidte eller bøjede klippeknive skal udskiftes.

1. Sunkofør apparatet.
2. Læg apparatet med klippeknivene opad.
3. Skru fastgørelsesboltene ud.
4. Tag klippeknivene ud af knivfæstet.
5. Rengør knivfæstet med en blød børste.

BEMÆRK

Klippeknivene er slebet i hele længden og kan derfor vendes 180°, så deres brugstid fordobles.

1. Skub de nye klippeknive i med den slebne side mod apparatet.

Bemærk: Der må kun bruges originale reservedele fra AL-KO.

1. Spænd fastgørelsesskruerne helt til igen.

Ryddeknivene skal som regel ikke skiftes.

Ved kraftig tilsmudsning, der ikke kan fjernes med en børste, skal knivtallerkenen udskiftes, da ubalance kan føre til øget slitage og funktionsforstyrrelser.

9.4 Skift sikring på transformer (11)

1. Tag transformeren (11/2) fra strømmen.
2. Skru sikringslåget (11/1) og sikringen af på transformeren (11/2).
3. Kontrollér sikringen. Hvis defekt, sæt en ny sikring i med den samme styrke (2,5 A, træg).
4. Sæt en ny sikring ind i sikringslåget.
5. Skru sikringslåget samt sikringen på transformeren.

10 TRANSPORT

1. Stopapparatet.
2. Slonkofor apparatet.
3. Løft apparatet i bærehåndtaget:

■ Klippeknivene må ikke berøres.
- Klippeknivene skal altid vende væk fra kroppen.

11 OPBEVARING

11.1 Opbevaring af robotplæneklipper

Apparatet skal opbevares om vinteren eller hvis det ikke skal bruges over en længere tid (over 30 dage).

1. Lad batteriet er helt op (se kapitel 5.1 "Opladning af batteri (09)", side 322).
2. Rengør apparatet grundigt (se kapitel 9.1 "Rengøring", side 327).
3. Opbevar apparatet:

■ stående på alle hjul
■ i et tørt, frostsikkert sted, der kan aflåses
■ uden for børns rækkevidde

11.2 Opbevaring af basisstation

Basisstationen kan, men skal ikke opbevares. En for tidlig ældning, f.eks. blegning af farver, korrosion på ladekontakter og fjederkraftklemmer undgås med en opbevaring.

Forbliver basisstationen udendørs:

1. Tag lavspændingskablet af transformeren, og rul det op.
2. Opbevar transformeren.
3. Fedt ladekontakter ind med kontaktfedt.

Opbevares basisstationen:

1. Udfør først alle oven over anførte punkter.
2. Adskil basisstationen fra afgrænsningskablet.
3. Afmonter basisstationen, og fjern snavs med en håndkost og en let fugtig klud.
4. Opbevaring af basisstation:

■ i et tørt, frostsikkert sted, der kan aflåses
■ uden for børns rækkevidde

11.3 Opbevaring af afgrænsningskablet om vinteren

Afgrænsningskablet kan forblive i jorden og skal ikke fjernes.

1. Bliver basisstationen opbevaret: Smør de af-isolerede kabelender med kontaktfedt, og vikl et klæbebånd omkring dem. Dermed beskyttes kabelenderne mod korrosion.

12 BORTSKAFFELSE

Henvisninger til loven om elektrisk og elektronisk udstyr (EEE)

Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Udtjente batterier samt udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven.
Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at tilbagesende redskabet efter brug iht. loven.
■ Slutbrugeren er selv ansvarlig for at slette alle personlige data på det gamle redskab!

Symbolet på en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.

Elektrisk og elektronisk udstyr kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage redskabet retur eller hvis forhandleren tilbyder dette selv.

Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.

Henvisninger til batteriloven

Udtjente batterier og genopladelige batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!

Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagning af batterier eller genopladelige batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system.
Ejeren eller brugeren af batterier og genopladelige batterier er forpligtet til at tilbagesende redskabet efter brug iht. loven. Returneringen er begrænset til en normal husholdningsmængde.

Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.

Symbolet på en overstreget affaldsspand betyder, at batterier og genopladelige batterier ikke må smides ud med det almindelige husholdningsaffald.

Står tegnene Hg, Cd eller Pb under affaldsspan- den, betyder dette følgende:

■ Hg: Batteriet indeholder mere end 0,0005 % kviksølv
Cd: Batteriet indeholder mere end 0,002 % cadmium
■ Pb: Batteriet indeholder mere end 0,004 % bly

Batterier og genopladelige batterier kan afleveres uden vederlag de følgende steder:

■ Offentlige affaldsdeponier (f.eks. kommunale lossepladser)
Forretninger, der sælger batterier og genopladelige batterier
- Indsamlingssteder, der tager brugte batterier tilbage
■ Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagelsesordning)

Disse informationer gælder kun batterier og genopladelige batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier og genopladelige batterier.

13 KUNDESERVICE/SERVICE

Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservede- le.

Disse oplysninger findes på internettet på adressen:

14.1 Afhjælpning af apparat- og håndteringsfejl

FORSIGTIG!

Fare for kvæstelser

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt ren-gøring af maskinen!

Fejl Årsag Afhjælpning
Apparatet starter ikke. Batteriet er tomt. Oplad apparatet i basisstationen.
Apparatet kører fast og graver sig ned. Hjulene roterer stadigvæk.	Stødsensorer udløses ikke. Kontakt AL-KO-servicested.
	Græsset er for højt.	■ Forhøj klippehøjden, og sænk derefter trinvist til den ønskede højde. ■ Klip græsplænen kortere med en plæneklipper.
	Apparatet stopper på græsplænen ved ujævnheder.	Fjern ujævnheden.
Apparatet klipper på forkerte tidspunkter.	Apparatet har et forkert indstillet tidspunkt.	Indstil klokkeslættet.
	Klippetiden er forkert indstillet.	Indstil klippetiden.
	Apparatet glemmer tid-sindstillingerne.	Batteriet er defekt. Kontakt AL-KO-servicested.
Motoren kører ikke under klipningen.	Motoren er overbelastet. Sluk for apparatet, stil plæneklipperen på et plant underlag eller i lavt græs, og start igen.
	Batteriet er tomt. Oplad batteriet.
	Knivene er stumpe. Udskift klippeknivene.
Klipperesultat er ujævnt. Klippetid er for kort. Programmér længere klippetider.
Batteriets driftstid falder tydeligt.	Klippehøjde er indstillet til et for lavt trin.	Forhøj klippehøjden, og sænk derefter trinvist til den ønskede højde.
	Knivene er stumpe.	Vend klippeknive, udskift dem efter behov.Fastgør klippeknivene med nye skruer.
	Græsset er for højt eller for fugtigt.	Lad græsset tørre.Stil klippehøjden til et højere trin.
Apparatet vibrerer eller lydstyrken er for høj.	Der er ubalance i klippekni-vene eller i klippedrevet	Rengør klippeskjoldet.Kontakt AL-KO-servicested.
Batteriet kan ikke oplades eller batterispænding for lav	Basisstationens ladekon-takter er snavsede.Kontaktfladerne på appa-ratet er snavsede.	Rengør ladekontakter og kontaktfla-der.
	Basisstation er ikke på-trykt strøm.	Tilslut basisstation til strømmen.
	Apparatet rammer ikke ladekontakterne.Kontaktfladerne på appa-ratet er brændte.	Stil apparatet i basisstationen, og kontroller, om ladekontakterne har den ønskede kontakt.Kontakt AL-KO-servicested.
	Sikring på transformer er defekt.	Skift sikring (se kapitel 9.4 "Skift sik-ring på transformer (11)", side 329).
	Batteriets levetid er udløbet.	Kontakt AL-KO-servicested.
	Ladeelektronik er defekt.	Kontakt AL-KO-servicested.

BEMAERK

Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

14.2 Fejlkoder og -afhjælpning

Fejlkode Årsag Afhjælpning
CN001: Tilt-sensor Hældningssensor blev udløst:■ Maks. hældning over-skredet■ Apparatet blev løftet■ Skrænten for stejl		Stil apparatet på en jævn flade, og kvitter fejlen.
CN002: Lift-sensor Løftesensor blev udløst:■ Beklædning blev forskubbet ved løft eller af en forhindring.		Fjern forhindringen.
CN005: Bumper defle-cted	Apparatet kørte mod en for-hindring og kan ikke komme fri (f.eks. kollision i nærheden af basisstationen).	■ Stil apparatet på en fri, afgrænset flade.■ Korriger afgrænsningskablets place-ring.
CN007: No loop sig-nal	■ Intet sløjfesignal■ Afgrænsningskablet er defekt.■ Sløjfesignalet er for svagt.	■ Kontrollér dioderne på basisstationen.■ Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.■ Kontrollér afgrænsningskablet for skader. Reparer et defekt kabel.
CN008: Loop-signal	■ Sløjfesignal for svagt■ Afgrænsningskabel gra-vet for dybt ned	■ Kontrollér dioderne på basisstationen.■ Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.■ Løft afgrænsningskablet til den fore-skrevne højde, fastgør det evt. direkte på græsplænen.
CN010: Bad position	■ Apparatet er uden for den afgrænsede græs-plæne.■ Afgrænsningskablet blev udlagt over kryds.	■ Stil apparatet på en fri, afgrænset flade.■ Korriger afgrænsningskablets place-ring omkring sving og forhindringer. Fjern de krydslagte kabler.
CN011: Escaped robot	Apparatet er uden for den af-grænsede græsplæne.	Korriger afgrænsningskablets placering omkring sving og forhindringer.
CN012: Cal: no loopCN015: Cal: outside	Fejl under kalibreringen:■ Apparatet kan ikke finde afgrænsningskablet.	■ Kontrollér dioderne på basisstationen.■ Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.■ Stil apparatet i den foreskrevne kalibringsposition, justeret nøjagtigt retvinklet. Apparatet skal kunne køre over afgrænsningskablet.
CN017: Cal: signal weak	Fejl under kalibreringen:■ Sløjfesignal for svagt■ Intet sløjfesignal■ Afgrænsningskablet er defekt.	■ Stil apparatet i den foreskrevne kalibringsposition, justeret nøjagtigt retvinklet.■ Kontrollér strømforsyningen på basisstationen. Afbryd transformeren, og sæt den i igen.■ Kontrollér afgrænsningskablet for skader.
CN018: Cal: Collisi-on	Fejl under kalibreringen:■ Apparatet er kørt mod en forhindring.	Fjern forhindringen.
CN038: Battery Batteriet er tomt:
		■ Afgrænsningskablets sløjfe er for lang, for mange øer.
		■ Ingen kontakt med lade-kontakterne under oplad-ningen
		■ Forhindringer i nærhe-den af basisstationen
		■ Apparatet er kørt fast. Stil apparatet på en fri, afgrænset flade.
		■ Apparatet kan ikke finde basisstationen.
		■ Batteriet er slidt op. Få batteriet udskiftet af fabrikantens serviceværksted.
		■ Ladeelektronik er defekt. Få ladeelektronik kontrolleret af fabrikantens serviceværksted.
CN099: Recov escape Automatisk afhjælpning af fejl ikke mulig		Kvitter forstyrrelsesmeldingen manuelt.Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted.
CN104: Battery over heating	Batteriet er for varmt (over 60 °C). Afladning ikke mulig.Overvågningselektronik-ken udfører nødfrakob-ling	Sluk for apparatet, og lad batteriet køle af.Sæt ikke apparatet i basisstationen.
CN110: Blade motor over heating	Klippemotoren er for varm (over 80 °C).	Sluk for apparatet, og lad det køle af.Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted.
CN119: R-Bumper de-flectedCN120: L-Bumper de-flected	Apparatet kørte mod en for-hindring og kan ikke komme fri.	Fjern forhindringen.
CN128: Recov Impos-sible	Apparatet kørte mod en for-hindring og kan ikke komme fri.	Fjern forhindringen.
	Apparatet er uden for den af-grænsede græsplæne.	Stil apparatet på en fri, afgrænset flade.Korriger afgrænsningskablets place-ring.
CN129: Blocked WL Motoren til venstre hjul er blokeret.		Fjern blokeringen.
CN130: Blocked WR Motoren til højre hjul er blo-keret.		Fjern blokeringen.

BEMÆRK

Ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe, bedes du henvende dig til vores kundeservice.

15 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
■ Sliddele, der er markeret med ramme (x) på reservedelslisten

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

16 EF-OVERENSSTEMMELSESERKLÆRING

Vi erklærer hermed, at dette produkt ved salg opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder.

Produkt

Robotplæneklipper

Serienummer

G1050021

Type

Robolinho 4100

Producent

AL-KO Gardentech Austria GmbH

Hauptstraße 51

A-8742 Obdach

EU-direktiver

2006/42/EF

2014/30/EU

2011/65/EU

Ansvarlig

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Harmoniserede standarder

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-6-1:2007

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012

EN 50636-2-107:2015

EN 60335-1:2012

Obdach, 01-11-2017

Wolfgang Hergeth

Managing Director

ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING

2.9 Funktionsbeskrivning

3.4 Säkerhetsanvisningar

3.4.1 Användare

4.5 Installera begränsningskabeln

4.5.1 Ansluta begränsningskabel till basstationen (04)

■ "Start" . Redskapet kör längs med begränsningskabeln.

Redskap
Basstation
Begränsningskabel
Lågspänningskabel
■ Transformator med nätkabel
