BRUGSANVISNING Robolinho 350 W AL-KO
Lægning af afgrænsningskablet (05)
4.5 Installation af afgrænsningskabel
4.5.2 Lægning af afgrænsningskabel (05)
12.3 Overvintring af afgrænsningskabel
3.1 Tilsigtet brug 309 3.2 Forkert anvendelse 309 3.3 Sikkerheds- og beskyttelsesanordninger 309
3.3.1 Indtastning af PIN- og PUK-kode 309 3.3.2 Sensorer 309
3.4 Sikkerhedsanvisninger 309
3.4.1 Bruger 309 3.4.2 Personligt beskyttelsesudstyr..... 309 3.4.3 Sikkerhed for personer og dyr.... 310 3.4.4 Maskinsikkerhed.. 310 3.4.5 Elektrisk sikkerhed 310
4 Montering 310
4.1 Udpakning af robotten 310 4.2 Planlæg klippearealer (05) 310 4.3 Klargøring af klippearealer.. 310 4.4 Opbygning af basisstationen (07/a, 17) 311 4.5 Installation af afgrænsningskabel .... 311 4.5.1 Tilslutning af afgrænsningskablet på basisstation (07/b) 311
4.5.2 Udlægning af afgrænsningskabel (05) 311 4.5.3 Udeluk forhindringer 311 4.5.4 Afgrænsning af korridorer (05/h)..312 4.5.5 Afgrænsning af hældninger (15) ..312 4.5.6 Sørg for ekstra kabler (11) 312 4.5.7 Typiske fejl under kabeludlægningen (06). 312
4.6 Tilslutning af basisstation til strøm (08). 313 4.7 Kontrol af basisstationens forbindelser (08). 313 4.8 Installation af Quick Homing Kit 313
5 Ibrugtagning 313
5.1 Opladning af batteri (12) 313 5.2 Udførelse af grundlæggende indstillinger 313 5.3 Indstilling af klippehøjde (14) 314 5.4 Udførelse af en automatisk kalibreringskørsel. 314
6 Betjening 314
6.1 Start apparatet manuelt 314
6.2 Afbryd klipningen 314
6.3 Klipning af sideflade (05/NF) 314
7 Indstillinger 315
7.1 Hent indstilling - generelt 315
7.2 Aktiver/deaktiver knaptoner 315
7.3 Aktiver/deaktiver Eco-mode 315
7.4 Indstilling af regnsensor 315
7.5 Indstilling af klippeprogram 315
7.5.1 Indstilling af klippeprogram - generelt 315
7.5.2 Indstilling af startpunkter 316
7.5.3 Indstilling af klippetider 316
7.5.4 Passagemodus 317
7.6 inTOUCH 317
7.7 Kantklipning ved manuel start 317
7.8 Indstilling af klipning i sideflader 317
7.9 Indstil display-kontrast 317
7.10 Indstillingsbeskyttelse 317
7.11 Omkalibrering 317
7.12 Nulstil til fabriksindstillinger 317
10 Hjælp ved fejl 319
10.1 Afhjælpning af apparat- og håndteringsfejl 319
10.2 Fejlkoder og -afhjælpning 321
11 Transport 323
12 Opbevaring 323
12.1 Opbevaring af robotplæneklipper 323
12.2 Afmontering og opbevaring af ladeaggregatet (18, 19) 324
12.3 Opbevaring af afgrænsningskablet om vinteren 324
13 Bortskaffelse 324
14 Kundeservice/service 325
15 Information til overensstemmelseserklæringen 325
16 Garanti 325
1 OM DENNE BRUGSANVISNING
Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning. Opbevar denne brugsanvisning, så du altid kan slå op i den, når du har brug for informationer om maskinen. Overdrag kun maskinen til andre personer sammen med denne brugsanvisning. Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.
1.1 Symboler på forsiden
Symbol Betydning
Læs denne brugsanvisning omhyggeligt, før du tager apparatet i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere apparatet uden forstyrrelser.
Brugsanvisning
Håndter li-ion-batterier forsigtigt! Overhold især anvisningerne i nærværende brugsanvisning vedrørende transport, opbevaring og bortskaffelse!
FARE! Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser. ADVARSEL! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser. FORSIGTIG! Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.
OBS! Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.
BEMÆRK Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.
2 PRODUKTBESKRIVELSE
Denne dokumentation beskriver en fuldautomatisk, batteridrevet robotplæneklipper, som bevæger sig frit på en græsplæne. Klippehøjden kan indstilles.
2.1 Leveringsomfang (01)
Leveringsomfanget omfatter de her oplistede komponenter. Kontroller, at alle punkter er vedlagt:
Nr. Del
1 Robotplæneklipper 2 Kort vejledning
Nr. Del
3 Brugsanvisning 4 Plænesøm * 5 Strømforsyning 6 Basisstation med jordskruer (5 stk.) 7 Afgrænsningskabel * 8 Vinterkappe *
- afhængigt af modellen (se tekniske data)
2.2 Robotplæneklipper (02)
Nr. Komponent
1 Betjeningsfelt med display (indvendigt) 2 STOP-tast (stopper apparatet med det samme og klippeknivene inden for 2 sekunder) 3 Ladekontakter 4 Højdeindstilling (indvendig) 5 Forreste hjul (kan styres) 6 Klippeskjold 7 Drivhjul 8 Knivtallerken 9 Fastspændingsbolt 10 Ryddekniv 11 Kniv 12 Batteriskakt
2.3 Symboler på apparatet
Symbol Betydning
Fare for kvæstelser samt tingsskader pga. ting, der slynges ud!
Vær særligt forsigtig under håndteringen!
Hold hænder og fødder væk fra skæreværket!
Symbol Betydning
Hold sikkerhedsafstand!
Læs brugsanvisningen for brug!
Indtast PIN for at starte apparatet!
Kør ikke med på apparatet!
2.4 Betjeningsfelt (03)
Nr. Komponent
1
(HOME-tast): Afbryd klipningen. Apparatet kører tilbage til basisstationen. Næste dag starter det igen automatisk på det indstillede tidspunkt.
2 Regnsensor: Registrerer, om det regner (se kapitel 7.4 "Indstilling af regnsensor", Side 315).
3 Display: Viser apparatets aktuelle driftstilstand, navnet på den valgte menu, menupunkterne samt funktioner, der kan vælges (se kapitel 2.5 "Display", Side 306).
4
Piletaster: Vælg menupunkter, forhøj eller reducer talværdier, vælg mellem indstillinger.
5
(Start/pause-tast):
Tryk 1 gang: Start og afbryd klipningen manuelt. Tryk 2 gange: Start klipningen med det samme igen, når der er blevet trykket på Home-knappen.
6
- (funktionstaster): Åbn funktionen, som netop vises over tasten i displayet.
Nr. Komponent
7 (on/off-tast): Tænd og sluk for apparatet. 8 (menutast): Åbn hovedmenuen.

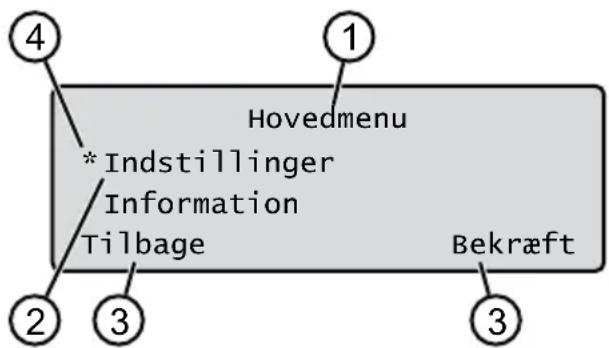

2.5 Display
Nr. Visning
1 Navnet på den valgte menu (her: Hovedmenu) 2 Menupunkter i menuen: Der vises altid kun to menupunkter (her: Indstillinger og Information). Yderligere menupunkter kan blive vist med 3 Funktioner for det udvalgte menupunkt (her: Indstillinger). Funktionerne kan blive åbnet med. 4 Asterisk til markering af det viste menupunkt (her: Indstillinger)
Programmer
Ugeprogram se kapitel 7.5 "Indstilling af klippeprogram", Side 315
Startposition se kapitel 7.5.2 "Indstilling af startpunkter", Side 316
Programinfo se kapitel 8 "Vis informationer", Side 317
Indstillinger
Tid se kapitel 5.2 "Udførelse af grundlæggende indstillinger", Side 313
Dato se kapitel 5.2 "Udførelse af grundlæggende indstillinger", Side 313
Sprog se kapitel 5.2 "Udførelse af grundlæggende indstillinger", Side 313
PIN-kode se kapitel 5.2 "Udførelse af grundlæggende indstillinger", Side 313
Tastelyde se kapitel 7.2 "Aktiver/deaktiver knaptoner", Side 315
EcoMode se kapitel 7.3 "Aktiver/deaktiver Eco-mode", Side 315
Quick Homing Kit se kapitel 4.8 "Installation af Quick Homing Kit", Side 313
Regnsensor se kapitel 7.4 "Indstilling af regnsensor", Side 315
Pause efter regn se kapitel 7.4 "Indstilling af regnsensor", Side 315
Regnfølsomhed se kapitel 7.4 "Indstilling af regnsensor", Side 315
inTOUCH se kapitel 7.6 "inTOUCH", Side 317
Kantklipning se kapitel 7.7 "Kantklipning ved manuel start", Side 317
Sekundært område Aktiv/Deaktiveret se kapitel 7.8 "Indstilling af klipning i sideflader", Side 317
Displaykontrast se kapitel 7.9 "Indstil displaykontrast", Side 317
Sikkerhedsindstilling se kapitel 7.10 "Indstillingsbeskyttelse", Side 317
Ny kalibrering se kapitel 7.11 "Omkalibrering", Side 317
Fabriksindstilling se kapitel 7.12 "Nulstil til fabriksindstillinger", Side 317
Knivservice se kapitel 8 "Vis informationer", Side 317
Hardware se kapitel 8 "Vis informationer", Side 317
Software: se kapitel 8 "Vis informationer", side 317
Programinfo: se kapitel 8 "Vis informationer", side 317
Fejl: se kapitel 8 "Vis informationer", side 317
2.7 Basisstation (04)
Nr. Komponent
1 Bundplade 2 Diode til statusvisning 3 Ladekontakt
4 Home-tast
5 Ladeaggregat 6 Kabelskakt 7 Hjulfordybning 8 Boring til jordskruer (9) 9 Jordskruer
- afhængigt af modellen (se tekniske data)
2.8 Genopladeligt batteri
Brugeren kan selv udskifte det genopladelige batteri.
BEMÆRK: Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes. Batteriet kan kun oplades, når apparatet er tilsluttet.
Det genopladelige batteri er delvist ladet op ved leveringen. I normaldrift oplades batteriet med jævne mellemrum. Apparatet kører tilbage til basisstationen. Den integrerede overvågningselektronik afbryder automatisk opladningen, når der næsten er ladestatus på 100%.
Opladningen fungerer kun, hvis basisstationens ladekontakter har ordentlig kontakt med apparatets kontaktflader. Ved temperaturer på over 45°C forhindrer den indbyggede beskyttelseskreds, at batteriet lades op. Derved forebygges det, at batteriet tager skade. Bliver batteriets driftstid mindsket væsentligt på trods af, at det er blevet ladet helt op, skal selve batteriet udskiftes. Hvis batteriet er blevet for gammelt eller ikke er blevet brugt i for lang tid, så det er afladet under den minimumsværdi, som producenten har fastlagt, kan det ikke længere lades op. Lad en AL-KO-specialforhandler/-tekniker/servicepartner kontrollere og udskifte batteriet og overvågningselektronikken. - Batteriets status vises på displayet. Kontroller batteristatus efter ca. 3 måneders opbevaring. Tænd hertil for apparatet, og aflæs batteriets status. Er batteriet kun ladet ca. 30% eller mindre op, skal apparatet placeres i basisstationen og tilsluttes, så batteriet lades op. Tages ladeaggregatet af til opbevaring af basisstationen (se kapitel 12.2 "Afmontering og opbevaring af ladeaggregatet (18, 19)," side 324), skal det monteres først i omvendt rækkefølge, og derefter tilsluttes basisstationen til strømmen igen. Er der sivet elektrolyt ud af batterirummet: Få apparatet repareret af et AL-KO serviceværksted! Er batteriet blevet afmonteret fra apparatet: Er øjne eller hænder kommet i berøring med udsivet elektrolyt, skal de skylles grundigt
med vand med det samme. Opsøg læge omgående!
2.9 Funktionsbeskrivelse
Bevægelse på græsplænen
Apparatet bevæger sig frit i et område, der afgrænses med afgrænsningskabler. Apparatet orienterer sig med sensorer, som genkender afgrænsningskablets elektromagnetiske felt.
Støder apparatet på en forhindring, bliver det stående og kører videre i en anden retning. Genkender apparatet en situation, hvor det ikke kan køre, vises dette med en meddelelse på displayet.
Genkender apparatet fugt, når regnsensoren er tilsluttet, vender det automatisk tilbage til basisstationen.
Klipning og opladning
Klipningen afbrydes med jævne mellemrum af opladningsfaser. Har batteriets opladning nået en bestemt værdi under klipningen (visning: 0%), vender apparatet tilbage til basisstationen langs afgrænsningskablet.
Klippeprogrammerne er forindstillet og kan tilpasses på apparatet eller i appen.
Hver gang klippemotoren startes, ændres omdrejningsretningen, hvorved knivenes brugstid fordobles.
Robotplæneklipperen er udstyret med et trådløst radiomodul. Det gør det muligt at styre, indstille og overvåge plæneklipperen via app med en mobil enhed (smartphone, tablet).
BEMÆRK: Den anvendte mobile enhed har brug for en internetforbindelse for at kunne bruge AL-KO inTOUCH Smart Garden-appen.
BEMÆRK: Robotplæneklipperen skal være forbundet med internettet via et trådløst netværk, så softwaren altid er opdateret. AL-KO inTOUCH Smart Garden-appen informerer dig, hvis der er nye softwareopdateringer til robotplæneklipperen. De downloades automatisk.
AL-KO inTOUCH Smart Garden app
AL-KO inTOUCH Smart Garden-appen kan downloades fra Google Play Store på Android-
BEMÆRK: Robotplæneklipperen forbinder sig kun med et 2,4 GHz WiFi. 5 GHz WiFi-netværk understøttes ikke.
Robotplæneklipperen og smartphonen skal være i nærheden af en WiFi-router med tilstrækkelig signaldækning (anbefaling: mindst 50 %) for at kunne forbinde den WiFi-kompatible robotplæneklipper med AL-KO inTOUCH Smart Garden-appen.
- AL-KO inTOUCH Smart Garden-appen starter.
- Opret brugerkonto (kun første gang):
Klik på "Login / Registrering" > "Registrer". Indtast e-mailadresse og adgangskode. Aktivér boksen "Læst og accepteret...". Klik på knappen "Registrer".
- Log på med den oprettede brugerkonto.
- Start forbindelsesassistenten ved at klikke på "Tilføj ny enhed".
- Følg anvisningerne her.
BEMÆRK: Kører robotplæneklipperen i et område i haven med dårligt WiFi-signal eller uden WiFi, udføres indstillingerne i AL-KO inTOUCH Smart Garden-appen først, når robotplæneklipperen vender tilbage til et område med et godt signal. Dækker routerens WiFi-signal ikke hele haven, kan rækkevidden forøges med en normal repeater.
Ved funktionsforstyrrelser kan en forhandler hjælpe dig, når denne har installeret AL-KO inTOUCH Smart Garden-appen. Robotplæneklipperen skal frigives for forhandleren i AL-KO inTOUCH Smart Garden-appen.
Ud over fjerntilgangen til forbundne robotplæneklippere tilbyder AL-KO inTOUCH Smart Garden
app'en andre funktioner såsom f.eks. forbindelse med andre AL-KO-maskiner og push-beskeder i tilfælde af fejl.
3 SIKKERHED
3.1 Tilsigtet brug
Denne maskine er udelukkende beregnet til privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er imod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen ikke opfyldes, og at fabrikantens ansvar med henblik på skader, der påføres brugeren eller tredjemand, bortfalder.
Apparatet må kun bruges til: se tekniske data.
3.2 Forkert anvendelse
Robotten er ikke velegnet til brug i offentlige anlæg, parker, sportsarealer samt inden for skov- og landbrug.
3.3 Sikkerheds- og beskyttelsesanordninger
ADVARSEL! Fare for kvæstelser. Sikkerheds- og beskyttelsesanordninger, der er defekte eller deaktiverede, kan medføre alvorlige kvæstelser.
Få defekte sikkerheds- og beskyttelsesanordninger repareret. Sikkerheds- og beskyttelsesanordningerne må aldrig sættes ud af kraft.
3.3.1 Indtastning af PIN- og PUK-kode
Apparatet kan kun startes med en indtastning af en PIN-kode (Personal Identification Number). Derved hindres uvedkommende brug. Fabriksindstillingen for en PIN er 0000. Du kan ændre din PIN, se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 313.
Indtastes PIN-koden forkert 3 gange, skal der indtastes en PUK-kode (Personal Unlocking Key). Indtastes denne også forkert, må næste indtastning først ske efter 24 timer.
Opbevar PIN- og PUK-koden utilgængeligt for uvedkommende.
3.3.2 Sensorer
Apparatet er udstyret med flere sikkerhedssensorer. Det starter ikke automatisk op igen, hvis det er blevet koblet fra af en sikkerhedssensor. En fejlmelding ses på displayet og skal kvitteres. Afhjælp årsagen til sensorens udløsning.
Løftesensor
Stødsensorer til identifikation af forhindringer
Apparatet er udstyret med sensorer, der sørger for, at kørselsretningen ændres, hvis der kommer en forhindring i vejen. Hvis robotten støder på en forhindring, trykkes husets øverste del en smule ind, og stødsensoren udløses.
Sidehældningssensor - kørselsretning/side
Registreres en stigning, en hældning eller en skråning i vejen i kørselsretningen, der er større end angivet for modellen, vender apparatet om eller ændrer sin kørselsretning.
Regnsensor
Apparatet er, alt efter model, udstyret med en regnsensor, der, når aktiveret, afbryder klipningen, hvis det begynder at regne, og sørger for, at apparatet kører tilbage til basisstationen (se tekniske data).
Frostsensor
Apparatet er udstyret med en frostsensor, som ved lavere temperaturer sender en melding til apparatet eller en push-besked til AL-KO inTOUCH Smart Garden-appen (se tekniske data). Temperaturen til meldingen kan indstilles.
3.4 Sikkerhedsanvisninger
3.4.1 Bruger
Unge under 16 år, personer med begrænsede fysiske, sensoriske eller åndelige evner eller som er uden erfaring og viden samt personer, som ikke har læst driftsvejledningen, må ikke bruge apparatet. Overhold eventuelle nationale sikkerhedsbestemmelser vedrørende brugerens minimumsalder. - Maskinen må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.
3.4.2 Personligt beskyttelsesudstyr
For at undgå kvæstelser skal der bæres foreskrevne personlige værnemidler og beskyttelsesudstyr.
Det personlige beskyttelsesudstyr består af:
3.4.3 Sikkerhed for personer og dyr
Der skal placeres advarselsskilte ved offentligt tilgængelige områder omkring klippeområdet med følgende indhold:
OBS! Automatisk plæneklipper arbejder! Kom ikke for tæt på apparatet! Hold børn under opsyn!
- Kontroller under driften, at personer og især børn og dyr ikke opholder sig i nærheden af apparatet eller på apparatet og ikke leger med apparatet. Det er forbudt at sidde på apparatet samt at gribe ind i knivene! Hold krop og tøj væk fra klippeaggregatet.
3.4.4 Maskinsikkerhed
Kontroller før arbejdet, at der ikke er ting i apparatets arbejdsområde (f.eks. grene, glas-, metal- samt tøjstykker, sten, havemøbler, haveredskaber eller legetøj). Disse kan ødelægge apparatets knive eller selv blive ødelagt af apparatet. - Brug kun maskinen under følgende betingelser:
Apparatet er ikke beskidt. Apparatet har ikke skader eller slid. Alle betjeningselementer fungerer. Basisstation og netdel samt de elektriske tilledninger er ubeskadigede og fungerer.
Udskift altid defekte dele med originale reservedele fra fabrikanten. Få apparatet repareret, hvis det er blevet beskadiget. Brugeren af apparatet er ansvarlig for eventuelle ulykker på andre personer og deres ejendom.
3.4.5 Elektrisk sikkerhed
- Kør aldrig apparatet, hvis en plænevander er i gang i klippearealet. Sprøjt ikke vand på apparatet. Åbn ikke apparatet.
4 MONTERING
4.1 Udpakning af robotten
- Åbn forsigtigt emballagen.
- Tag forsigtigt alle komponenter ud af emballagen og kontroller for transportskader.
Bemærk: Ved transportskader skal du straks informere din AL-KO-forhandler eller service-partner.
- Kontroller leveringsomfanget, se kapitel 2.1 "Leveringsomfang (01)", side 304.
Skal apparatet sendes videre, skal den originale emballage og følgepapirerne opbevares. Disse skal også bruges ved en returnering.
4.2 Planlæg klippearealer (05)
Basisstationens placering (05/1)
Så kort vej som muligt til det største klippeareal. Plan undergrund. Beskyttet mod direkte sollys og kraftigt vejrlig. Mulighed for strømtilslutning. Robotplæneklipperen skal kunne køre frit.
Udlægning af afgrænsningskabel (05)
Afgrænsningskablet skal udlægges med uret i en uafbrudt sløjfe.
Korridorer mellem klippearealerne (05/h)
En korridor er et snævert sted på græsplænen og kan forbinde to klippearealer.
Hovedflade og sideflade(r) (05)
Hovedflade (05/HF): Dette er det sted på græsplænen, hvor basisstationen står, og som kan klippes helt og automatisk af apparatet. Sideflade (05/NF): Apparatet kan bæres til sidearealet i hånden ved en græsplæne, der ikke kan nås fra plæneklipperens hovedareal. Sideflader kan bearbejdes manuelt.
Hoved- og sideflade er dog omgivet af det samme uafbrudte afgrænsningskabel.
Startpunkternes placering (05/X0 - 05/X3)
Apparatet kører på det fastlagte tidspunkt langs med afgrænsningskablet til det fastlagte startpunkt og begynder klipningen herfra.
Hvilke områder på arealet, der skal klippes flere gange, kan fastlægges med startpunkter.
4.3 Klargøring af klippearealer
- Kontroller, om græsplænen er større end apparatets kapacitet. Er græsplænen for stor, opstår der en ujævnt klippet plæne. Reducer evt. den flade, der skal klippes.
- Før montering af basisstation og afgrænsningskabel samt for apparatets ibrugtagning:
Klip græsplænen ned til en lav klippehøjde med en plæneklipper.
- Fjern forhindringer på græsplænen eller afgræns disse med afgrænsningskablet (se kapitel 4.5.3 "Udeluk forhindringer", Side 311):
Flade forhindringer, som apparatet kan køre over og som kan ødelægge knivene (f.eks. flade sten, overgange fra græsplæne til terrasse eller veje, plader, kantsten etc.) Huller og ujævnheder i græsplænen (f.eks. mulvarpeskud, lignende huller, grankogler, nedfaldsfrugt etc.) Stejle skråninger eller hældninger på mere end angivet i de tekniske data Vand (f.eks. damme, bække, swimmingpools etc.) og disse afgrænsning til græsplænen Buske og hække, som vokser bredt
4.4 Opbygning af basisstationen (07/a, 17)
- Placer basisstationen (05/1) retvinklet mod afgrænsningskablets planlagte placering som følger:
I plan med jorden (kontroller med et vaterpas) Lige og plan til- og frakørsel Ikke for hvælvet (ladeaggregatet må ikke blive bøjet eller kunne hælde, når jordskruerne skrues i)
- Fastgør basisstationen (07/2) med fire jordskruer (07/1) i jorden.
Basisstationen kan også placeres uden for græsplænen (17). Hvis dette er tilfældet, skal begrænsningskablet udlægges som vist på billedet.
4.5 Installation af afgrænsningskabel
BEMÆRK: Er alt efter modellen det medfølgende afgrænsningskabel for kort, kan du bestille en forlængerledning hos AL-KO forhandleren eller servicepartneren.
4.5.1 Tilslutning af afgrænsningskablet på basisstation (07/b)
- Træk afgrænsningskablet (07/4) ud af emballagen.
- Tag kabelskaktens (07/3) afdækning af på tilslutningen (07/A).
- Afisoler enden af afgrænsningskablet (07/6), og stik enden ind i klemmen (07/7).
- Luk klemmen.
- Før afgrænsningskablet med ekstra kabel ud af kabelskakten gennem trækaflastningen (07/5).
BEMÆRK: Der kan udføres mindre rettelser på kabelføringen på et senere tidspunkt med det ekstra kabelstykke. 6. Sæt kabelskaktens afdækning på.
4.5.2 Udlægning af afgrænsningskabel (05)
Afgrænsningskablet kan både udlægges oven på plænen og 10 cm under græsbunden. Forhandleren kan udlægge kablet, hvis det skal anbringes under græsbunden.
Begge varianter kan også kombineres med hinanden.
OBS! Fare for beskadigelse af afgrænsningskablet. Beskadiges eller klippes afgrænsningskablet over, overføres styresignalerne ikke længere til apparatet. I dette tilfælde skal afgrænsningskablet repareres eller udskiftes. Afgrænsningskablet kan købes hos AL-KO.
Udlæg altid afgrænsningskablet direkte på jorden. Fastgør det evt. med plænesøm. Beskyt afgrænsningskablet under udlægningen mod skader under driften. Grav og vertikalskær ikke plænen i nærheden af afgrænsningskablet.
- Fastgør afgrænsningskablet jævnligt med plænesøm, eller grav det ned (i maks. 10 cm dybde).
- Udlæg afgrænsningskablet omkring forhindringer: se kapitel 4.5.3 "Udeluk forhindringer," Side 311.
- Opret korridorer mellem forskellige klippearealer: se kapitel 4.5.4 "Afgræsning af korridorer (05/h)", Side 312.
- Afgræns for store stigninger eller hældninger: se kapitel 4.5.5 "Afgrænsning af hældninger (15)", Side 312.
- Sørg for ekstra kabler: se kapitel 4.5.6 "Sørg for ekstra kabler (11)", Side 312.
- Tilslut afgrænsningskablet til basisstationens tilslutning (07/B) efter udlægningen: se kapitel 4.5.1 "Tilslutning af afgrænsningskablet på basisstation (07/b)", Side 311.
4.5.3 Udeluk forhindringer
Afgrænsningskablet skal udlægges alt efter arbejdsområdets omgivelse i forskellige afstande til forhindringer. Brug linealen på emballagen, som
kan tages af, for at fastlægge den korrekte afstand.
BEMÆRK Undtagelser er kun nødvendige, hvis de ikke kan erkendes af apparatets stødsensorer. Undgå for mange eller unødvendige undtagelser. Forhøjninger, der er lavere end 6 cm, skal omkranses, da apparatet ellers kan forårsage skader.
Afstand til mure, hegn, bede: mindst 20 cm (05)
Apparatet kører langs afgrænsningskablet med en forskydning udefter på 20 cm. Derfor skal afgrænsningskablet have en afstand på mindst 20 cm til mure, hegn, bede osv.
Afstand til terrassekanter og stenbelagte veje (09)
Er terrasse- eller vejkanten højere end græsplænen, skal der overholdes en afstand på mindst 20 cm. Er terrasse- eller vejkanten på højde med græsplænen, kan kablet udlægges langs med kanten.
Forhindringers afstand til afgrænsningskablet (05)
Er afgrænsningskablerne lagt helt sammen væk fra eller hen mod forhindringen, dvs. afstanden er 0 cm, kører apparatet hen over afgrænsningskablet. Afgrænsningskablerne må ikke krydse hinanden (06/c), men skal udlægges parallelt (05/e).
Udlæggelse af afgrænsningskabel ved hjørner (05, 10)
Hjørner indefter (10/a): Udlæg afgrænsningskablet diagonalt, så apparatet ikke kører fast i hjørnet. Ved yderhjørner med forhindringer (10/b): Udlæg afgrænsningskablet i en spids, så apparatet ikke kører ind i hjørnet. Ved yderhjørner uden forhindringer (05/j): Udlæg afgrænsningskablet i en vinkel på 90°.
4.5.4 Afgrænsning af korridorer (05/h)
Der skal overholdes følgende afstande i en korridor:
Samlet bredde: mindst 60 cm ■ Afgrænsningskablets afstand til kanten: 20 cm ■ Afstand mellem afgrænsningskablerne: mindst 20 cm
4.5.5 Afgrænsning af hældninger (15)
Hældninger på mere end angivet i de tekniske data skal afgrænses med et afgrænsningskabel (45% = 45 cm hældning for hver 1 m vandret) (se tekniske data).
Afgrænsningskablet må ikke lægges ud over en skråning med mere end 20% hældning. For at undgå problemer under en vending skal der overholdes en afstand på 50 cm ved op til 20% hældning. Er hældningen ved arbejdsområdets yderkant et sted mere end 20%, skal afgrænsningskablet udlægges i en afstand på 20 cm på et plant område for skråningen.
4.5.6 Sørg for ekstra kabler (11)
For også at kunne flytte basisstationen efter at klippeområdet er klargjort eller for at udvide klippearealet, skal der med regelmæssige afstande sørges for ekstra kabler i afgrænsningskablet. Hvor meget ekstra kabel, der skal til, bestemmer du selv.
BEMÆRK: Der må ikke udlægges åbne sløjfer med ekstra kabler.
- Før afgrænsningskablet rundt om det aktuelle plænesøm (11/1) og tilbage til foregående plænesøm (11/3).
- Før derefter afgrænsningskablet tilbage til det aktuelle plænesøm. Der opstår en sløjfe. Kablerne skal ligge tæt op ad hinanden.
- Sløjfen fastgøres på jorden evt. i midten med et ekstra plænesøm (11/2).
4.5.7 Typiske fejl under kabeludlæggelsen (06)
De ekstra afgrænsningskabler udlægges ikke i en jævn, lang sløjfe (06/a). - Afgrænsningskablet udlægges ikke korrekt omkring hjørner (06/b). - Afgrænsningskablet krydses eller udlægges ikke med uret (06/c). - Afgrænsningskablet udlægges for upræcist, så græsplænens kanter (06/d). - Afgrænsningskabler udlægges ikke direkte ved siden af hinanden, når de føres frem og tilbage fra en forbindelse på græsplænen (06/e). Startpunkterne placeres for langt væk fra basisstationen (06/f). - Afgrænsningskablet lægges ud over græsplænens kant (06/g).
- Minimumsafstanden til korridorer på 20 cm underskrides, når afgrænsningskablet udlægges (06/h).
- Afgrænsningskablet udlægges for tæt på forbindingsringe, der ikke kan køres over, dvs. med en afstand på mindre end 20 cm (06/i).
4.6 Tilslutning af basisstation til strøm (08)
- Placer strømforsyningen (08/1) på et tørt sted, der beskyttes mod direkte sollys, i nærheden af basisstationen (08/2).
- Skru kablet (08/3) fast i strømforsyningen.
- Sæt strømforsyningens stik (08/4) i en stikdåse (08/5), der er beskyttet mod regn.
BEMÆRK: Netdelen bør tilsluttes strømmen via en HFI-afbryder med en nominel fejlstrøm på < 30 mA.
4.7 Kontrol af basisstationens forbindelser (08)
- Kontroller, om dioden lyser foran på ladeaggregatet (13/1). Hvis ikke:
Træk stikket ud. Kontroller strømforsyningens og afgrænsningskablets stikforbindelser for korrekt sæde eller skader.
Diodens tilstandsmeldinger
LED Driftstilstande
Gul
Lyser, når strømforsyningen er i orden.
Dette kapitel beskriver handlinger og indstillinger, som skal udføres, når apparatet tages i brug første gang. For alle videre indstillinger se kapitel 7 "Indstillinger", side 315.
5.1 Opladning af batteri (12)
I normaldrift oplades batteriet i apparatet automatisk med jævne mellemrum.
BEMÆRK: Oplad batteriet helt, inden apparatet bruges første gang. Batteriet kan oplades efter behag i alle ladetilstande. Batteriet tager ikke skade, hvis opladningen afbrydes. Batteriet kan kun oplades, når apparatet er tilsluttet.
- Stil apparatet (12/1) i basisstationen (12/3) således, at apparatets kontaktflader berører basisstationens ladekontakter.
- Tænd apparatet med
- På apparatets display ses "Batteriet oplades". Hvis ikke: se kapitel 10 "Hjælp ved fejl", side 319.
5.2 Udførelse af grundlæggende indstillinger
- Åbn skærmen.
- Tænd apparatet med . Software, kode og type vises.
- Vælg sproget i menuen for sprogvalget med. Eller overtag med.
- I menuen Login > Angiv PIN-kode indtastes den forindstillede PIN 0000. Med vælges efter hinanden cifferet 0, som overtages med. Når PIN-koden er blevet indtastet, kobles adgangen fri.
5.1 Menuen Ændre PIN-kode:
Du kan angive en egen ny fire-cifret PIN-kode under "Angiv ny PIN-kode". Med vælges efter hinanden et ciffer, som overtages med. - Indtast den nye PIN-kode igen under "Gentag ny PIN-kode". Er begge indtastninger ens, ses "PIN-kode ændret".
- Indstil den aktuelle dato i menuen "Angiv dato" (format: DD.MM.20AA). Med vælges efter hinanden et ciffer, som overtages med.
- Indstil det aktuelle klokkeslæt i menuen "Angiv tid" i 24-timers format (format: HH:MM). Med vælges efter hinanden et ciffer, som overtages med.
De grundlæggende indstillinger er afsluttet. Stå ikke kalibreret. Tryk på startasten vises.
5.3 Indstilling af klippehøjde (14)
Klippehøjden kan indstilles manuelt i trin mellem 25 og 55 mm.
BEMÆRK: Der anbefales en klippehøjde på 55 mm til en kalibreringskørsel (se kapitel 5.4 "Udførelse af en automatisk kalibreringskørsel", side 314) samt til indlæring af startpunkterne (se kapitel 7.5.2 "Indstilling af startpunkter", side 316).
- Åbn afdækningen (14/1).
- Indstilling af klippehøjde (den aktuelle klippehøjde vises i mm i ruden (14/3)):
Forhøjelse af klippehøjde (dvs. græssets højde): Drej drejeknappen (14/2) med uret (14/+). Reduktion af klippehøjde (dvs. græssets højde): Drej drejeknappen (14/2) mod uret (14/-).
- Luk afdækningen.
5.4 Udførelse af en automatisk kalibreringskørsel
BEMÆRK: Udfør en kalibreringskørsel (se kapitel 5.4 "Udførelse af en automatisk kalibreringskørsel", side 314) eller indlær startpunkterne (se kapitel 7.5.2 "Indstilling af startpunkter", side 316) for idrifttagningen.
Stil apparatet i udgangspositionen (13).
- Stil apparatet i udgangspositionen inden for klippearealet:
- mindst 1 m til venstre og 1 m før basis-stationen. Med forsiden rettet mod afgræsningskablet.
Start kalibreringskørslen
- Kontroller, at der ikke er forhindringer i apparatets umiddelbare bevægelsesområde. Apparatet skal kunne køre samtidigt over afgrænsningskablet med begge forhjul. Fjern evt. forhindringer eller udlæg kablerne midlertidigt indenfor (der kræves mindst 35 cm).
- Start apparatet med . displayet ses:
! Advarsel ! Motor starter Kalibrering, Fase [1]
Under kalibreringskørslen
Apparatet kører først to gange hen over afgrænsningskablet for at registrere signalstyrken i afgrænsningskablet og derefter hen til basisstationen og bliver stående her.
Meldingen Kalibrering fuldført ses på displayet. Batteriet oplades.
BEMÆRK Apparatet skal blive stående i basisstationen. Rammer apparatet ikke kontakterne, når det kører ind i basisstationen, kører det videre langs med afgrænsningskablet. Kører apparatet gennem basisstationen, er kalibreringen ikke korrekt udført. Basisstationen skal rettes bedre til, og kalibreringen skal gentages.
Efter kalibreringskørslen
Den forindstillede aktuelle klippetid vises.
For alle videre indstillinger se kapitel 7 "Indstillinger", Side 315.
Robolinho
BEMÆRK: Skæftelængden måles med funktionen "Indlæring af indgangspunkter" for at sikre korrekt drift og reducere fejlmeldinger.
6 BETJENING
6.1 Start apparatet manuelt
- Tænd apparatet med Til kantklipningen. Uden for planlagt tid: se kapitel 7.7 "Kantklipning ved manuel start", side 317.
- Start apparatet manuelt med
Tryk på basisstationen (12/4) eller på apparatet.
Apparatet kører automatisk tilbage til basisstationen. Apparatet sletter derefter klippeplanen for den aktuelle dag og starter næste dag til den indstillede tid.
Tryk på apparatet. Klipningen afbrydes en halv time. Tryk på apparatet. Apparatet slås fra.
BEMÆRK: Apparatet kan stoppes med STOP-tasten (12/2) i farlige situationer.
6.3 Klipning af sideflade (05/NF)
- Løft apparatet, og placer det manuelt i sidefladen.
- Tænd apparatet med
- Åbn hovedmenuen med
4.e * Iostlinger 5.e * Kippe omraade 6.Vaelgklippetiden med
- Start apparatet manuelt med
Alt efter indstilling: Apparatet klipper på den indstillede tid og slås derefter fra, eller klipper, indtil batteriet er tomt.
Placer derefter apparatet manuelt i basisstationen, når sidefladen er klippet færdigt.
7 INDSTILLINGER
7.1 Hent indstilling - generelt
- Åbn hovedmenuen med. Bemærk: En asterisk * for et menupunkt angiver, at det netop er aktivt.
- e * Indstillinger
- Vælg det ønskede menupunkt med piletasterne, og overtag med
- Udfør indstillinger. Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.
- Vend tilbage til hovedmenuen med
BEMÆRK: Yderligere menupunkter: se kapitel 5.2 "Udførelse af grundlæggende indstillinger", side 313.
eller Aktivere: Aktivering af knaptoner. eller Deaktivere: Deaktivering af knaptoner.
BEMÆRK: Kan ikke anbefales eller er ikke muligt ved højt og tæt græs samt ved tæt rullegræs.
- eE * EcoMode
- Aktiver/deaktiver Eco-mode:
Aktivere: Aktivering af Eco-mode. Deaktivere: Deaktivering af Eco-mode.
7.4 Indstilling af regnsensor
BEMÆRK: Klipning på tørt græs reducerer snavsaflejringer. Med en aktivering af regnsensoren samt indstilling af en forsinkelsestid kan det hindres, at apparatet klipper i vådt græs.
Når regnsensoren er aktiveret, kører apparatet tilbage til basisstationen ved regn. Her bliver det stående, indtil regnsensoren er tør. Derefter venter det nogen tid endnu, som indstilles som forsinkelse, før klipningen fortsættes. Regnsensorens følsomhed kan indstilles.
1. Regnsensor 2. Aktiver/deaktiver regnsensor:
- Eller Aktivere: - Aktivering af regnsensor. eller deaktivere: Deaktivering af regnsensor.
- Indstilling af en forsinkelsestid for regnsensoren:
Eller Pause efter regn xx timer xx minutter. Med knapperne vælges den ønskede værdi for forsinkelsen, som overtages med
- Indstilling af regnsensorens følsomhed:
Eller Regn følsomhed. Indstil den ønskede værdi for følsomheden med knapperne og overtag den med
7.5 Indstilling af klippeprogram
7.5.1 Indstilling af klippeprogram - generelt
- Åbn hovedmenuen med
- Vælg menupunktet med , og overtag med
- Vælg menupunktet med , og overtag med
- Udfør indstillinger.
Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.
Indlæring af startpunkter
Stil apparatet i basisstationen.
- Tænd apparatet med
- Åbn hovedmenuen med 4.e * Programmer
- Vælg * startposition 6.e * startposition 7.e * sVart definition af
- eller * startposition 6.e * startposition 7.e * svart definition af
startpositioner
eller start. Apparatet kører langs med afgrænsningskablet. eller bekræft, hvis apparatet har nået det ønskede startpunkt. Startpunktet gemmes.
- eA AngV startpositi 1,
hvis intet startpunkt blev fastlagt under indlæringen. Blev der ikke fastlagt et startpunkt, fastlægges startpunkterne automatisk.
- startposit x: XXm,
når sidste startpunkt er blevet nået.
Manuel fastlæggelse af startpunkter (05)
Det første startpunkt (05/X0) er forindstillet og er 1 m til højre for basisstationen. Yderligere startpunkter kan defineres efter dette punkt (se tekniske data).
Under fastlæggelse af startpunkter skal følgende overholdes:
Sæt ikke startpunkterne for langt væk fra basisstationen eller for tæt på hinanden (06/f). Brug kun så mange startpunkter som nødvendigt.
1.e * startposition 2. er * punkt X1 ved [020m]
Vælg her et ciffer efter hinanden med Ier og bekræft hver gang med .
3.eer * punkt X2 ved [075m]
7.5.3 Indstilling af klippetider
BEMÆRK Der skal være mindst 30 min. mellem klippetidernes programmering og selve klipningen. Hvis ikke, starter apparatet første 30 min. efter sidste tryk på en tast.
I menupunktet Ugeprogram indstilles dage og tider, hvor apparatet skal klippe. Tilpas disse indstillinger til din haves størrelse. Ses uklippede områder efter ca. en uge, skal klippeturen forøges.
- Ugeprogram
eller Alle dage [X]: Apparatet klipper hver dag på de indstillede klokkeslæt. Ses Alle dage [ ], klipper apparatet kun på de indstillede ugedage. eller Mandag [X]...* Søndag [X]: Apparatet klipper den indstillede ugedag på de indstillede klokkeslæt. Ses f.eks. Mandag [ ], klipper apparatet ikke denne dag. eller Ændre: Aktiver [X] eller deaktiver [] den pågældende dag, indstil tid, klippetype og startpunkter.
- Udfør indstillingerne for alle dage eller den pågældende dag:
F.eks. * [M] 07:00-10:00 [?] : Normal klipning [M] fra kl. 07:00 - 10:00 med automatisk skiftende startpunkt 0-9 [?] F.eks. [R] 16:00-18:00 [1]: Apparatet starter kl. 16:00 med kantklipning [R] og kører langs hele afgræsningskablet. Derefter begyndes arealets klipning ved startpunkt 1 [1]. Kl. 18:00 eller når batteriet er afladet, kører apparatet tilbage til basisstationen. eller Ændre: Ændring af udvalgt indstilling. Eller Fortsæt: Bekræfter den ændrede indstilling og går videre til næste indstilling.
- Gemmer alle ændrede indstillinger for menupunktet.
7.5.4 Passagemodus
Passagemodussen sørger for et flottere klipperesultat i snævre passager.
- Sæt et startpunkt i den snævre passage (se afsnittet "Indstilling af startpunkter").
- Start i passagemodus fra det fastlagte startpunkt (se afsnittet "Indstilling af klippeprogram"). F.eks. [P] 16:00-18:00 [3]: Apparatet starter kl. 16:00 med passagemodussen [P] og begynder græslåningen ved startpunktet 3 [3]. Kl. 18:00 eller når batteriet er afladet, kører apparatet tilbage til basisstationen.
7.6 inTOUCH
En oprettet forbindelse til en gateway skal afbrydes. Derefter er apparatet klar til en ny oprettelse af en forbindelse i 30 minutter.
BEMÆRK: Skal forbindelsen oprettes på et senere tidspunkt, skal forbindelsen afbrydes nu, også selv om apparatet ikke var forbundet med en gateway.
1. Vælg *inTouch 2. Afbryd forbindelse. Apparatet melder: Færdig. 3. Bekræft med, vend tilbage til menu-en.
7.7 Kantklipning ved manuel start
Her kan du til en manuel start indstille, at apparatet skal begynde med en kantklipning.
Udfør kantklipning til de programmerede tider: se kapitel 7.5.3 "Indstilling af klippetider", side 316.
1. e * kantklipning 2. e * manuel start
7.8 Indstilling af klipning i sideflader
1. e * klippeområde 2. Indstilling af klippetider:
Inaktiv: Klipning i sideflader er slået fra. eller Aktiv: Apparatet klipper, indtil batteriet er tomt.
Klippetid i min: Apparatet klipper sidefladen i den indstillede tid. Følgende klippetider kan indstilles: 30/60/90/120/til batteriet er tomt.
7.9 Indstil display-kontrast
Kan displayet ikke læses, f.eks. pga. sollys, kan displayets kontrast ændres.
1. e * displaykontrast 2. Forhøj/reducer displaykontrast med , og overtag med
7.10 Indstillingsbeskyttelse
Er indstillingsbeskyttelsen deaktiveret, skal PIN-koden kun indtastes for at kvittere sikkerhedsrelevante fejl.
1. e * sikkerhedsindstilling 2. Aktiver/deaktiver indstillingsbeskyttelse:
eller Aktivere: Aktivering af indstillingsbeskyttelse. eller Deaktivere: Deaktivering af indstillingsbeskyttelse.
7.11 Omkalibrering
Hvis placeringen af afgrænsningskablet er blevet ændret, eller hvis apparatet ikke længere kan finde afgrænsningskablet, skal der udføres en omkalibrering.
- Ny kalibrering 2. Nulstil kalibrering?
- Udførelse af kalibreringskørsel: se kapitel 5.4 "Udførelse af en automatisk kalibreringskørsel", side 314.
7.12 Nulstil til fabriksindstillinger
Apparatets fabriksindstillinger kan gendannes, f.eks. hvis apparatet skal sælges.
- Fabriksindstilling. Apparatet melder: Fabriksindstillinger gendannet.
Menuen Information viser apparatets data. I denne menu kan der ikke foretages indstillinger.
- Vælg menupunktet med , og bekræft med
Bemærk: Menupunkterne er beskrevet i de efterfølgende afsnit.
- Vend tilbage til hovedmenuen med
Knivservice
Viser, om hvor mange driftstimer der skal udføres en knivservice. Tælleren kan nulstilles manuelt. Knivservicen skal udføres af en AL-KO forhandler, tekniker eller servicepartner.
Viser informationer om apparatet, f.eks. type, produktionsår, driftstimer, serienummer, antal udførte klipninger, samlet klippetid, antal opladningscykler, samlet opladningstid, længden på afgrænsningskablets sløjfe.
Software
Viser firmwareversionen.
BEMÆRK: Sørg altid for, at softwaren til Robolinho robotplæneklipperen er opdateret. Kontroller regelmæssigt firmwareversionen og opdater den efter behov. Robolinho Updater-softwaren findes på internettet under: www.al-ko.com/shop/de/robolinho-autoupdater
Programinfo
Viser aktuelle indstillinger, f.eks. den samlede ugentlige klippetid.
Fejl
Viser de sidst opståede forstyrrelsesmeldinger med dato, klokkeslæt og fejlkode.
9 SERVICE OG VEDLIGEHOLDELSE
FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæstelser.
Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!
9.1 Rengøring
OBS! Fare på grund af vand. Vand i robotplæneklipperen og i basisstationen medfører skader på de elektriske komponenter.
Sprøjt ikke robotplæneklipperen og basisstationen over med vand.
Rengøring af robotplæneklipper
FORSIGTIG! Fare for kvæstelse på klippekniv. Klippeknivene er meget skarpe og kan forårsage snitsår.
Bær beskyttelseshandsker! Sørg for, at legemsdele ikke kommer ind i klippekniven.
- Sluk for apparatet med
- Tør apparatets overflade af med en håndkost, en børste, en fugtig klud eller en fin svamp.
- Børst undervogn, klippeskjold og klippekniv af med en børste.
- Kontroller klippeknivene for skader. Udskift efter behov: se kapitel 9.3 "Udskiftning af klippeknivene", side 319.
Rengør basisstationen
- Fjern regelmæssigt græsrester, løv og andet på basisstationen.
- Tør basisstationens overflade af med en fugtig klud eller en fin svamp.
9.2 Regelmæssig kontrol
Generel kontrol
- Kontroller hele installationen for skader én gang om ugen:
Apparat, basisstation, afgræsningskabel, strømforsyning
- Få udskiftet defekte dele med originale reservedele af fabrikanten eller af fabrikantens serviceværksted.
Kontrol af hjulenes friløb
- Rens områderne omkring hjulene grundigt for græsrester og snavs. Brug en håndkost eller en klud.
- Kontroller, om hjulene kører frit, og om de kan styres.
Bemærk: Hvis hjulene kører tungt, eller de ikke kan styres, skal de udskiftes af fabrikantens serviceværksted.
Kontroller robotplæneklipperens kontaktflader.
- Fjern snavs med en klud, og smør let ind med kontaktfedt.
Kontroller basisstationens ladekontakter.
- Træk stikket ud.
- Tryk kontakterne hen mod basisstationen, og slip dem igen. Ladekontakterne skal fjedre tilbage til udgangsstillingen igen.
Bemærk: Fjedrer ladekontakterne ikke tilbage, skal de udskiftes af fabrikantens serviceværksted.
9.3 Udskiftning af klippeknivene
FORSIGTIG! Fare for kvæstelse på klippekniv. Klippeknivene er meget skarpe og kan forårsage snitsår.
Bær beskyttelseshandsker! Sørg for, at legemsdele ikke kommer ind i klippekniven.
OBS! Apparatskader på grund af ukyndig reparation. Knivtallerknen kan blive beskadiget under justering af bøjede, monterede klippeknive.
Justér ikke bøjede klippeknive. Udskift bøjede klippeknive med originale reservedele fra fabrikanten.
Slidte eller bøjede klippeknive skal udskiftes.
- Sluk for apparatet med
- Læg apparatet med klippeknivene opad.
- Skru fastgørelsesboltene ud.
- Tag klippeknivene ud af knivfæstet.
- Rengør knivfæstet med en blød børste.
- Udskiftning af klippeknive:
Blev klippeknivene ikke vendt siden den første montering: Vend klippekniven 180° og sæt den i med den slebne side mod apparatet i knivfæstet. Spænd derefter fastgørelsesboltene til igen i hånden. Er klippeknivene blevet vendt en gang siden den første montering: Sæt nye klippeknive i med den slebne side mod apparatet i knivfæstet. Spænd derefter de nye fastgørelsesbolte til i hånden. Bemærk: Der må kun bruges originale reservedele fra fabrikanten.
Ved kraftig tilsmudsning, der ikke kan fjernes med en børste, skal knivtallerkenen udskiftes, da ubalance kan føre til øget slitage og funktionsforstyrrelser.
Ryddeknivene skal som regel ikke skiftes.
10 HJÆLP VED FEJL
10.1 Afhjælpning af apparat- og håndteringsfejl
FORSIGTIG! Fare for kvæstelser. Skarpe samt bevægelige maskindele kan medføre kvæstelser. Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!
BEMÆRK: Henvend dig til vores kundeservice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe.
Batteriet er tomt. Oplad apparatet i basisstationen.
Apparatet kører fast og graver sig ned. Hjulene roterer stadigvæk.
Stødsensorer udløses ikke. Opsøg fabrikantens serviceværksted. Græsset er for højt.
Forhøj klippehøjden, og sænk derefter trinvis til den ønskede højde. Klip græsplænen kortere med en plæneklipper.
Apparatet stopper på græsplænen ved ujævnheder.
Fjern ujævnheden.
| Fejl Årsag | Afhjælpning | |
| Apparatet klipper på forkerte tidspunkter. |
| ■ Apparatet har et forkert indstillet tidspunkt. | Indstil klokkeslættet. |
| ■ Klippetiden er forkert indstillet. Indstil klippetider. |
| ■ Apparatet glemmer tidsindstillin-gerne. | Batteriet er defekt. Opsøg fabrikantens service-værksted. |
| Motoren går i stå under klipningen. |
| ■ Motor er overbelastet. Sluk for apparatet, stil plæneklipperen på et plant underlag eller i lavt græs, og start igen. |
| ■ Batteriet er tomt. Lad batteriet op. |
| ■ Klippeknivene er stumpe. Vend klippeknivene, eller udskift dem after behov. |
| Klipperesultat er ujævnt. |
| ■ Klippetid er for kort. Programmér længere klippetider. |
| ■ Klippeområdet er for stort. Formindsk klippeområdet. |
| ■ Klippehøjden er indstillet til et for lavt trin. | Forhøj klippehøjden, og sænk derefter trinvist til den ønskede hjde. |
| ■ Klippeknivene er stumpe. Vend klippeknive, eller udskift dem after behov. |
| Batteriets driftstid falder tydeligt. |
| ■ Klippehøjden er indstillet til et for lavt trin. | Forhøj klippehøjden, og sænk derefter trinvist til den ønskede hjde. |
| ■ Græsset er for hjθt eller for fugtigt. | Lad græsset torre. |
| Stil klippehøjden til et hjørere trin. |
| Apparatet vibrerer er lydstyrken er for hj. |
| Der er ubalance i klippeknivene eller i klippedrevet | ■ Rengør klippeskjoldet. |
| ■ Opsøg fabrikantens serviceværksted. |
| Batteriet kan ikke oplades eller batterispænding for lav |
| ■ Basisstationens ladekontakter er snavsede. | Rengør ladekontakter og kontaktflader. |
| ■ Kontaktfladerne på apparatet er snavsede. |
| ■ Basisstation er/DDyet strøm. Tilslut basisstation til strømmen. |
| ■ Apparatet rammer/DDyet ladekon-takterne. | ■ Stil apparatet i basisstationen, og kontrller, om ladekontaktterne har den ønskede kon-takt. |
| ■ Opsøg fabrikantens serviceværksted. |
| ■ Batteriets levetid er udlobet. Opsøg | fabrikantens serviceværksted. |
| ■ Ladeelektronik er defekt. Opsøg fabrikantens serviceværksted. |
10.2 Fejlkoder og -afhjælpning
BEMÆRK: Henvend dig til vores kundeservice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe.
| Fejlkode Årsag Afhjælpning | |
| CN001: Tilt sensor | Hældningsssensor blev ud- løst: | Stil apparatet på en jævn flade, og kvit- ter fejlen. |
| ■ Maks. hældning over- skredet |
| ■ Apparatet blev løftet |
| ■ Skrænten for stejl |
| CN002: Lift sensor | Løftesensor blev udløst: | Fjern forbindingen. |
| ■ Beklædning blev forskrubbet ved løft eller af en forbinding. |
| CN005: Bumper defle- cted | Apparatet kørte mod en for-hinding og kan ikke komme fri (f.eks. kollision iærheden af basisstationen). | ■ Stil apparatet på en fri, afgrænset flade. |
| ■ Korriger afgrænsningskablets pla-ce- ring. |
| CN007: No loop sig- nal | ■ Intet sløfesignal | ■ Kontroller dioderne på basisstatio- nen. |
| ■ Afgrænsningskablet er defect. | ■ Kontroller strømforsyningen på bas-sisstationen. Tag strømforsyningen ud af stikkontakten, og tilslut den igen. |
| ■ Sløfesignalet er for svagt. | ■ Kontroller afgrænsningskablet for skader. Reparer et defekt kabel. |
| CN008: Loop signal weak | ■ Sløfesignal for svagt | ■ Kontroller dioderne på basisstatio- nen. |
| ■ Afgrænsningskabel gra- vet for dybt ned | ■ Kontroller strømforsyningen på bas-sisstationen. Tag strømforsyningen ud af stikkontakten, og tilslut den igen. |
| ■ Løft afgrænsningskablet til den fore-skrevne højde, fastgør det evt. di- rekte på græsplænen. |
| CN010: Bad position | ■ Apparatet er.uden for den afgrænsede græs- plæne. | ■ Stil apparatet på en fri, afgrænset flade. |
| ■ Afgrænsningskablet blev udlagt over kryds. | ■ Korriger afgrænsningskablets pla-ce- ring omkring sving og forbinderger. Fjern de krydslagte kabler. |
| CN011: Escaped ro- bot | Apparatet er.uden for den af- grænsede græsplæne. | Korriger afgrænsningskablets placering omkring sving og forbinderger. |
| CN012: Cal: no loop | Fejl under kalibreringen: | ■ Kontrollér strømforsyningen på bas-sisstationen. Tag strømforsyningen ud af stikkontakten, og tilslut den igen. |
| CN015: Cal: outside | Apparatet kan/DDie afgrænsningskablet. | ■ Stil apparatet i den foreskrevne kali-breringsposition, justeret nøjagtigt retvinklet. Apparatet skal kinne kø-re over afgrænsningskablet. |
| CN017: Cal: signal weak | Fejl under kalibreringen: | ■ Stil apparatet i den foreskrevne kali-breringsposition, justeret nøjagtigt retvinklet. |
| Sløfesignal for svagt |
| Intet sløfesignal |
| Afgrænsningskablet er defekt. | ■ Kontrollér strømforsyningen på bas-sisstationen. Tag strømforsyningen ud af stikkontakten, og tilslut den igen. |
| ■ Kontrollér afgrænsningskablet for skader. |
| CN018: Cal: Collisi-on | Fejl under kalibreringen: | Fjern forbindingen. |
| Apparatet er kør mod en forbinding. |
| CN038: Battery Batteriet | er tomt: | |
| ■ Afgrænsningskablets sløjfe er for lang, for mange øer. | Korriger afgrænsningskablets placering. |
| ■ Ingenkontakt med lade-kontakterne under oplad-ningen | ■ Rengør ladekontakterne. |
| ■ Stil apparatet i basisstationen, og kontROLLER, om ladekontakterne har den ønskede kontakt. |
| ■ Få fabrikantens serviceværksted til at kontrollere ogevt. udskifte lade-kontakterne. |
| ■ Forhindringer i nærhen den af basisstationen | Fjern forbindingerne. |
| ■ Apparatet er kør fast. Stil | apparatet på en fri, afgrænset flade. |
| ■ Apparatet kan/DDie basisstationen. | ■ Kontrollér afgrænsningskablet for skader. |
| ■ Få afgrænsningskablet repareret af fabrikantens serviceværksted. |
| ■ Batteriet er slidt op. Få batteriet udskiftet af fabrikantens ser-viceværksted. | |
| ■ Ladeelektronik er defekt. Få ladeelektronik kontrolleret af fabri-kantens serviceværksted. | |
| CN099: Recov escape | Automatisch afhjælpning af fejl ikke mulig | ■ Kvitter forstyrrelsemeldingen manuelt.
■ Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted. |
| CN104: Battery over heating | ■ Batteriet er for varmt (over 60 °C). Afladning ikke mulig.
■ Overvågningsleuktronik-ken udfører nedfrakoblig | ■ Sluk for apparatet, og lad batteriet køle af.
■ Sæt ikke apparatet i basisstationen. |
| CN110: Blade motor over heating | Klippemotoren er for varm (over 80 °C). | ■ Sluk for apparatet, og lad det køle af.
■ Gentager dette sig: Få apparatet kontrolleret af fabrikantens service-værksted. |
| CN119: R-Bumper deflected | Apparatet kørte mod en for-hinding og kan ikke komme fri. | Fjern forhindringen. |
| CN120: L-Bumper deflected |
| CN128: Recov Impos-sible | ■ Apparatet kørte mod en forhindring og kan ikke komme fri. | Fjern forhindringen. |
| ■ Apparatet er uden for den afgrænsede græs-plæne. | ■ Stil apparatet på en fri, afgrænset flade.
■ Korriger afgrænsningskablets place-ring. |
| CN129: Blocked WL | Motoren til venstre hjul er blokeret. | Fjern blokeringen. |
| CN130: Blocked WR | Motoren til hjre hjul er blo-keret. | Fjern blokeringen. |
De øvrige fejlkoders beskrivelse findes på AL-KO's hjemmeside.
11 TRANSPORT
Klippeknivene må ikke berøres. Klippeknivene skal altid vende væk fra kroppen.
12 OPBEVARING
12.1 Opbevaring af robotplæneklipper
Apparatet skal opbevares indendørs om vinteren eller hvis det ikke skal bruges over en længere periode (over 30 dage).
- Lad batteriet helt op (Opladning af batteri (08)).
- Rengør apparatet grundigt (se kapitel 9.1 "Rengøring", side 318).
- Opbevar apparatet:
stående på alle hjul i et tørt, frostsikkert sted, der kan aflåses uden for børns rækkevidde
12.2 Afmontering og opbevaring af ladeaggregatet (18, 19)
Ladeaggregatet skal afmonteres og opbevares om vinteren, eller hvis det ikke skal bruges i over 30 dage.
- Tag strømforsyningen ud af stikkontakten og ud af basisstationen.
- Afmontering af ladeaggregat:
Skru begge bolte (18/1) og (18/2) på ladeaggregatet (18/3) af. Tryk på de to knapper (18/4, 19/1) samtidig for at løsne ladeaggregatet. Vip ladeaggregatet (19/a). Løsn stikforbindelserne (19/2) og (19/3). Luk soklens åbning (19/4) med vinterkappen (19/5) (19/b), se tekniske data.
- Opbevaring af ladeaggregat:
i et tørt, frostsikkert sted, der kan aflåses uden for børns rækkevidde
12.3 Opbevaring af afgrænsningskablet om vinteren
Afgrænsningskablet kan forblive i jorden og skal ikke fjernes.
13 BORTSKAFFELSE
Henvisninger til loven om elektrisk og elektronisk udstyr
Elektrisk og elektronisk udstyr må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Udtjente batterier og udtjente genopladelige batterier, som ikke er fast monteret i det brugte redskab, skal tages ud, før redskabet smides ud! Bortskaffelsen af batterier er reguleret af loven. Ejeren eller brugeren af elektrisk og elektronisk udstyr er forpligtet til at returnere udstyret efter brug i henhold til loven. Slutbrugeren er selv ansvarlig for at slette alle personlige oplysninger på det gamle udstyr!
Symbolet med en overstreget affaldsspand betyder, at elektrisk og elektronisk udstyr ikke må smides ud med det almindelige husholdningsaffald.
Elektrisk og elektronisk udstyr kan afleveres uden vederlag følgende steder:
- Offentlige affaldsdeponier (f.eks. kommunale lossepladser) Forretninger, der sælger elektrisk udstyr (stationære og online), hvis forhandleren er forpligtet til at tage udstyret retur, eller hvis forhandleren tilbyder dette selv.
Disse informationer gælder kun for udstyr, der er installeret og solgt i EU-lande, hvor EU-direktivet 2012/19/EU er gældende. I lande uden for Den Europæiske Union kan der være andre bestemmelser for bortskaffelse af elektrisk og elektronisk udstyr.
Henvisninger til batteriloven (BattG)
Udtjente batterier må ikke smides ud med det almindelige husholdningsaffald, men skal bortskaffes særskilt!
Følg anvisningerne i betjenings- eller monteringsvejledningen om sikker udtagning af batterier fra det elektriske udstyr samt for informationer om deres type eller kemiske system. Ejeren eller brugeren af batterier er forpligtet til at returnere batterierne efter brug i henhold til loven. Returneringen er begrænset til en normal husholdningsmængde.
Udtjente batterier kan indeholde skadelige stoffer eller tungmetaller, som skader miljøet samt menneskers sundhed. Genbruges udtjente batterier samt de indeholdte ressourcer, er dette med til at beskytte vigtige ressourcer.
Symbolet med en overstreget affaldsspand betyder, at batterier ikke smides ud med det almindelige husholdningsaffald.
Står tegnene Hg, Cd eller Pb under affaldsspanden, betyder dette følgende:
Hg: Batteriet indeholder mere end 0,0005 % kviksølv Cd: Batteriet indeholder mere end 0,002 % cadmium Pb: Batteriet indeholder mere end 0,004 % bly
Batterier kan afleveres uden vederlag følgende steder:
- Offentlige affaldsdeponier (f.eks. kommunale lossepladser) Forretninger, der sælger batterier
- Indsamlingssteder, der tager brugte batterier tilbage
Producentens indsamlingssteder (hvis denne ikke er medlem af den kollektive tilbagetagningsordning)
Disse informationer gælder kun batterier, der er solgt i EU-lande, og hvor EU-direktivet 2006/66/EU er gældende. I lande uden for Den Europæiske Union kan der være andre bestemmelser for bortskaffelse af batterier.
Henvisninger til emballagen
Emballagens materialer kan genbruges. Bortskaf emballagen miljøvenligt.
Afmonter det genopladelige batteri, før apparatet skal bortskaffes (16)
Det indbyggede, genopladelige batteri skal afmonteres, før apparatet bortskaffes, og bortskaffes miljøvenligt.
- Skru skruerne (16/1) ud.
- Tag batterirummets (16/2) låg af.
- Løsn batteriet (16/3) og træk det ud.
- Sæt låget på igen, og skru skruerne i.
14 KUNDESERVICE/SERVICE
Henvend dig til nærmeste AL-KO serviceværksted ved spørgsmål til garanti, reparation eller reservedele. Serviceværksteder findes på internettet på adressen:
www.alko-garden.com/service-contacts
Yderligere informationer om reservedele findes under:
de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne samt de produktspecifikke standarder. Overensstemmelseserklæringen hører til brugsanvisningen og er vedlagt maskinen.
16 GARANTI
Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på maskinen. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.
Vores garanti gælder kun, hvis:
Garantien bortfalder ved:
■ brugsanvisningen følges ■ egenhændige forsøg på reparation ■ maskinen behandles korrekt ■ egenhændige tekniske ændringer ■ der bruges originale reservedele ■ ukorrekt brug
Følgende er ikke omfattet af garantien:
Lakskader, der skyldes normal slitage. Sliddele, der er markeret med ramme xxxx (x) på reservedelslisten.
Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor maskinen er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.
ÖVERSÄTTNING AV ORIGINALBRUKSANVISNING
3.4 Säkerhetsanvisningar 332
2.9 Funktionsbeskrivning
3.4 Säkerhetsanvisningar
3.4.1 Användare
3.4.2 Personlig skyddsutrustning
4.5 Installera begränsningskabeln
ANMÄRKNING: Om den medlevererade begränsningskabeln är för kort kan förlängningskabel, beroende på modell, erhållas av AL-KO:s återförsäljare eller servicecenter.
4.5.1 Ansluta begränsningskabeln till basstationen (07/b)
Maskin, Bassstation, Begränsningskabel, Nätdel
