ПОСІБНИК КОРИСТУВАЧА Robolinho 500 W AL-KO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

Зміст

1 Інформація про посібник із експлуата- ції 473

1.1 Символи на титульній сторінці ..... 473
1.2 Умовні позначення та сигнальні слова ....473

2 Опис пристрою 474

2.1 Комплект поставки.... 474
2.2 Роботизована газонокосарка...... 474
2.3 Умовні позначення на пристрої ..... 475
2.4 Панель управління 475
2.5 Дисплей.....476
2.6 Структура меню 477
2.7 Базова станція 478
2.8 Акумулятор.... 478
2.9 Опис функціонування.... 478
2.10 Радіомодуль WLAN та додаток AL-KO inTOUCH 479

3 Безпека 480

3.1 Використання за призначенням ..... 480
3.2 Можливе неправильне використан- ня 480
3.3 Запобіжні та захисні елементи ..... 480

3.3.1 Введення PIN-коду і PUK-коду.. 480
3.3.2 Датчики 481
3.4 Правила техніки безпеки..... 481
3.4.1 Оператори 481
3.4.2 Засоби індивідуального захисту482
3.4.3 Безпека людей та тварин...... 482
3.4.4 Безпека пристрою.... 482
3.4.5 Електрична безпека...... 483

4 Складання.... 483

4.1 Розпаковування пристрою ..... 483
4.2 План області скошування (01)...... 483
4.3 Підготування області скошування... 483
4.4 Монтаж базової станції (03/a)...... 484

4.5 Встановлення обмежувального ка- белю....484

4.5.1 Підключення обмежувального кабелю до базової станції (03/b).....484
4.5.2 Прокладання обмежувального кабелю (01) 484
4.5.3 Ізоляція перешкод .....485
4.5.4 Звуження проходів (01/h)......485
4.5.5 Уникнення перепадів (11) .....485
4.5.6 Прокладання запасів кабелю (07)....485
4.5.7 Типові помилки під час прокладання кабелів (02) .....486

4.6 Підключення базової станції до блоку живлення (04) .....486
4.7 Перевірка з'єднань на базовій станції (04) .....486

5 Введення в експлуатацію.....486

5.1 Заряджання акумулятора (08) .....486
5.2 Встановлення основних параметрів .....487
5.3 Налаштування висоти зрізання .....487
5.4 Виконання автоматичного калібру- вання.....487

6 Експлуатація ....488

6.1 Запуск пристрою вручну......488
6.2 Скасування роботи в режимі скошування.....488
6.3 Скошування додаткової площі (01/NF)....488

7 Налаштування ....488

7.1 Виклик налаштувань — загальні .....488
7.2 Увімкнення/вимкнення сигналів на- тискання кнопок.....488
7.3 Увімкнення/вимкнення режиму Eco (Robolinho 700/1200/2000) ......489
7.4 Налаштування датчика дощу (Robolinho 700/1200/2000) ....489

7.5 Налаштування програми скошування 489

7.5.1 Налаштування програми скошування – загальні ..... 489

7.5.2 Налаштування вихідних точок .. 489

7.5.3 Налаштування часу скошування..... 490

7.6 inTOUCH....490

7.7 Скошування країв під час запуску вручну.... 491

7.8 Налаштування скошування додаткової площі..... 491

7.9 Налаштування контрастності дисплея 491

7.10 Захист налаштувань.....491

7.11 Повторне калібрування.... 491

7.12 Відновлення заводських налашту- вань 491

8 Перегляд інформації..... 491

9 Технічне обслуговування та догляд ..... 492

9.1 Очищення.... 492

9.2 Регулярні випробування ..... 492

9.3 Заміна ножа ....493

10 Транспортування.... 493

11 Зберігання.... 493

11.1 Розміщення роботизованої газоно- косарки 493

11.2 Зберігання зарядної колонки ..... 493

11.3 Зберігання обмежувального кабе- лю в зимовий період.....494

12 Утилізація.... 494

13 Усунення несправностей.... 495

13.1 Виправлення помилок пристрою та обробки.... 495

13.2 Коди помилок і усунення помилок... 497

14 Сервісне обслуговування 500

15 Гарантія.... 500

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії

— це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
■ Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Обережно поводьтеся з літій-іонними акумуляторами! Зокрема, дотримуйтеся інструкцій з транспортування, зберігання та утилізації в цьому посібнику з експлуатації!

1.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

⚠ ОБЕРЕЖНО! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

У цій документації описана повністю автоматична акумуляторна роботизована газонокосарка, яка вільно переміщається по газону. Висота зрізу регулюється.

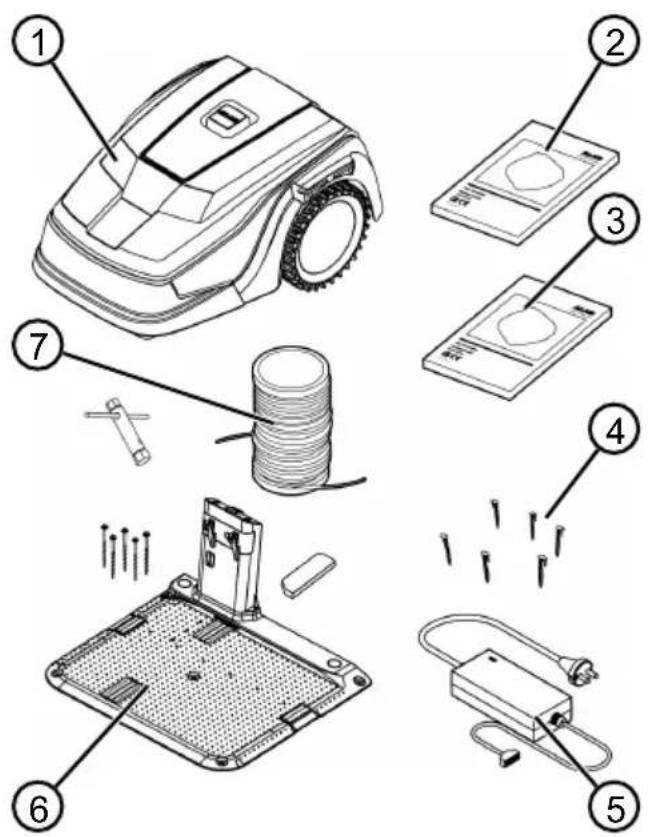

Комплект поставки включає в себе перелічені позиції. Перевірте наявність всіх позицій:

Номер	компонента
1	Роботизована газонокосарка
2	Короткий посібник
3	Посібник з експлуатації
4	Фіксатори для кріплення обмежувального кабелю *
5	Блок живлення
6	Базова станція, включаючи гвинтові цвяхи (5 шт.), гайковий ключ і жалюзі радіатора
7	Обмежувальний кабель **

* Robolinho 500: 90 шт., Robolinho 1150: 180 шт., Robolinho 700/1200/2000: не включení в комплект постачання

** Robolinho 500: 100 м, Robolinho 1150: 150 м, Robolinho 700/1200/2000: не включені в комплект постачання

Номер	компонента
1	Панель управління з дисплеєм (внутрішня)
2	Кнопка STOP (негайно зупиняє при-стрій і ніж за 2 с)
3	Зарядний контакт
4	Регулювання висоти (внутрішнє)
5	Передні колеса (керовані)
6	Косарка
7	Привідне колесо
8	Лезо ножа
9	Кріпильний болт
10 Лезо розширювача
11 Ніж
12 Акумуляторний відсік

2.3 Умовні позначення на пристрої

Умовне позначення	Значення
	Виведіть сторонніх осіб із небезпечної зони!
	Будьте особливо обережні під час користування пристроєм!
	Бережіть руки і ноги від різального механізму!
	Дотримуйтеся безпечної відстані!
	Перед введення в експлуатацію прочитайте посібник з експлуатації!
	Введіть PIN-код для запуску пристрою!
	Не їздіть на пристрої!

2.4 Панель управління

1 2* 3 4 HOME MENU ON OFF START PAUSE 8 7 6 56

* лише Robolinho 700/1200/2000

Номер	компонента
1	(Кнопка Home): скасування роботи в режимі скошування, пристрій повертається до базової станції. Пристрій автоматично почне в наступний час скошування наступного дня.
2	Датчик дощу(Robolinho 700/1200/2000): реєструє, чи падає дощ (див. розділ 7.4 "Налаштування датчика дощу(Robolinho 700/1200/2000)", сторінка 489).
3	Дисплей: Відображається поточний робочий стан пристрою, назва вибра-ного меню, пункти меню і вибрані функції (див. розділ 2.5 "Дисплей", сторінка 476).
4	(Кнопки зі стрілками): вибір пунктів меню, збільшення і зменшення чисельних значень, вибір налашту-вань.
5	(Кнопка Start/Pause): запуск і при-пинення скошування вручну або від-новлення скошування відразу після натискання кнопки
6	(Функціональні кнопки): ви-клик функції, яка відображається над кнопкою на дисплеї.
7	(Кнопка On/Off): увімкнення та вимкнення пристрою.
8	(Кнопка меню): виклик головного меню.

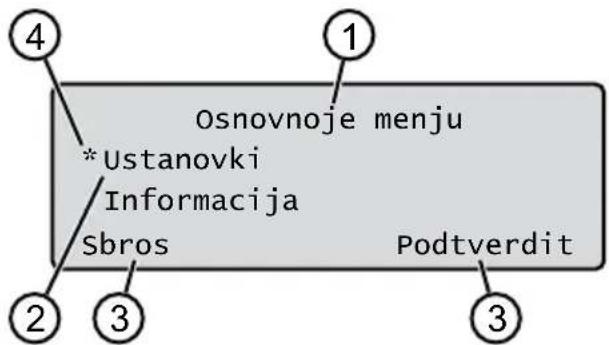

2.5 Дисплей

Osnovnoje menju *Ustanovki Informacija Sbros Podtverdit

Номер	Світлодіод
1 Назва вибраного меню (тут: Osnovnoje menju)
2 Пункти меню: Одночасно відображаються тільки два пункти меню (тут: Ustanovki та Informacija). Використовуйте кнопки ▲а для відображення подальших пунктів меню.
3 Функції для вибраного пункту меню (тут: Ustanovki). Використовуйте кнопки ▼а для виклику функцій.
4 Зірочка для відображення обраного пункту меню (тут: Ustanovki)

2.6 Структура меню

Osnovnoje menju	Programmy	Programma nedeli див. розділ 7.5 "Налаштування програми скошування", сторінка 489
		Punkt nachal rabot див. розділ 7.5.2 "Налаштування вихідних точок", сторінка 489
		Program Info див. розділ 8 "Перегляд інформації", сторінка 491
	Ustanovki	Vremya див. розділ 5.2 "Встановлення основних параметрів", сторінка 487
		Vremja див. розділ 5.2 "Встановлення основних параметрів", сторінка 487
		Jazyk див. розділ 5.2 "Встановлення основних параметрів", сторінка 487
		PIN-Code див. розділ 5.2 "Встановлення основних параметрів", сторінка 487
		Zvuk klavishej див. розділ 7.2 "Увімкнення/вимкнення сигналіє натискання кнопок", сторінка 488
		EcoMode див. розділ 7.3 "Увімкнення/вимкнення режиму Eco (Robolinho 700/1200/2000)", сторінка 489 *
		Sensor dozhdyадив. розділ 7.4 "Налаштування датчика дощу (Robolinho 700/1200/2000)", сторінка 489 *
		Zaderzhka dozh.sen див. розділ 7.4 "Налаштування датчика дощу (Robolinho 700/1200/2000)", сторінка 489*
		Chutl. datchyka див. розділ 7.4 "Налаштування датчика дощу (Robolinho 700/1200/2000)", сторінка 489 *
		inTOUCH див. розділ 7.6 "inTOUCH", сторінка 490
		Koschenie po kraju див. розділ 7.7 "Скошування країв під час запуску вручну", сторінка 491
		Dopolnitjel'naja ploschtschad' aktiv/ne aktiven див. розділ 7.8 "Налаштування скошування додаткової площі", сторінка 491
		Kontrast displeja див. розділ 7.9 "Налаштування контрастности дисплея", сторінка 491
		Zawita ustanovok див. розділ 7.10 "Захист налаштувань", сторінка 491
		Novaja kalibrovka див. розділ 7.11 "Поекторне калібрування", сторінка 491
		Zavodskie ustanovki див. розділ 7.12 "Відновлення заводських налаштувань", сторінка 491
	Informacija	Servis nozha див. розділ 8 "Перегляд інформації", сторінка 491
		Hardware див. розділ 8 "Перегляд інформації", сторінка 491
		Software див. розділ 8 "Перегляд інформації", сторінка 491
		Program Info див. розділ 8 "Перегляд інформації", сторінка 491
		Nepoladki див. розділ 8 "Перегляд інформації", сторінка 491

* Robolinho 700/1200/2000

2.7 Базова станція

Номер	компонента
1	Базова пластина
2	Індикатори стану дисплея
3	Зарядний контакт
4	Кнопка Home [IMAGE]
5	Зарядна колонка
6	Кабельна шахта
7	Заглиблення для колеса
8	Отвори для гвинтових цвяхів (9)
9	Гвинтові цвяхи

* Robolinho 700/1200/2000

2.8 Акумулятор

Користувач може замінити акумулятор.

ПРИМІТКА Акумулятор слід повністю за- рядити перед першим використанням. Акумуля- тор можна заряджати на будь-якому рівні заряду акумулятора. Переривання зарядження не впли- ває на стан акумулятора. Акумулятор можна за- ряджати, тільки якщо пристрій увімкнено.

Акумулятор входить у комплект постачання. За нормальної роботи акумулятор заряджається регулярно. При цьому пристрій повертається до базової станції.

Вбудована вимірювальна електроніка автоматично припиняє процес заряджання, коли досягається 100% рівень заряду.

Процес заряджання відбувається, тільки якщо зарядні контакти базової станції знаходяться в ідеальному контакті з контактними поверхнями пристрою.
За температури вище 45 °C вбудована схема захисту запобігає заряджанню акумулятора. Це запобігає руйнуванню акумулятора.
Якщо час роботи акумулятора значно зни- жується, незважаючи на повне заряджан- ня, акумулятор повинен замінити фахі- вець, технік або сервісний партнер AL-KO на новий оригінальний акумулятор.
Якщо акумулятор розряджений нижче по- рогу виробника через старіння або трива- лого зберігання, його не можна перезаряд- жати. Доручіть перевірку акумулятора та вимірювальної електроніки фахівцю, техні- ку або сервісному партнерові AL-KO і за потреби замініть їх.
Стан акумулятора відображається на дисплеї. Перевіряйте стан акумулятора після 3-місячного зберігання. Для цього ввімкніть пристрій і зчитайте стан акумулятора. Якщо акумулятор заряджений приблизно на 30% або менше, помістіть пристрій в базову станцію і увімкніть її, щоб зарядити акумулятор. Якщо зарядну колонку для зберігання видалено з базової станції (див. розділ 11.2 "Зберігання зарядної колонки", сторінка 493), спершу встановіть її в зворотному порядку і знову підключіть базову станцію до мережі.
Якщо електроліт просочився в пристрій: Зверніться за ремонтом у сервісний центр AL-KO!
Якщо акумулятор видалено з пристрою: якщо очі або руки вступили в контакт з розлитим електролітом, негайно промийте їх водою. Негайно зверніться до лікаря!

2.9 Опис функціонування

Поведінка на газоні

Пристрій вільно переміщається по області скошування, яка визначається обмежувальним кабелем. Орієнтація пристрою здійснюється за допомогою датчиків, які виявляють магнітне поле обмежувального кабелю.

Якщо пристрій стикається з перешкодою, він зупиняється і продовжує рухатися в іншому напрямку. Якщо пристрій потрапляє в ситуацію, коли експлуатація неможлива, на дисплеї з'являється повідомлення.

Robolinho 700/1200/200: Якщо пристрій виявляє вологу з увімкненим датчиком дощу, він автоматично повертається до базової станції.

Робота в режимі скошування та заряджання

Етапи скошування постійно зміннюються згідно з етапами заряджання. Якщо заряд батареї досяг певного значення під час скошування (світлодіод: 0%), пристрій повертається до базової станції вздовж обмежувального кабелю. Програми скошування попередньо встановлені, їх можна налаштувати на пристрої чи в додатку.

При кожному запуску двигуна косарки змінюється його напрямок обертання, що подвоює термін служби ножів.

2.10 Радіомодуль WLAN та додаток AL-KO inTOUCH

Роботизована газонокосарка оснащена радіо- модулем WLAN. Цей модуль забезпечує зруч- не керування, налаштування та контроль че- рез додаток з мобільного пристрою (смарт- фон, планшет).

i ПРИМІТКА Задіяний мобільний пристрій повинен бути підключений до мережі Інтернет для використання додатку inTOUCH.

ПРИМИТКА Для постійного оновлення програмного забезпечення роботизованої га- зонокосарки до найновішої версії, газоноко- сарка повинна бути під'єднана до мережі Ін- тернет за допомогою мережі WLAN. Додаток AL-KO inTOUCH надсилає сповіщення, коли з'являються програмні оновлення для роботи- зованої газонокосарки. Ці оновлення заванта- жуються автоматично.

Додаток AL-KO in TOUCH для пристроїв на базі Android доступний у Google Play Store, а для пристроїв на базі iOS — в Apple App Store:

Після встановлення програми слід одразу ввійти в систему.

Під час першого запуску програми автоматично викликається посібник із швидкого встановлення. Дотримуйтесь вказівок, щоб встановити роботизовану газонокосарку в саду і після цього зв'язати її з додатком AL-KO inTOUCH.

ПРИМІТКА Роботизована газонокосарка під'єднується лише до мережі WLAN на 2,4 ГГц.

Мережі WLAN на 5 ГГц не підтримуються.

Щоб підключитися до додатка AL-KO inTOUCH, роботизована газонокосарка і смартфон мають бути в зоні дії маршрутизатора з достатньою силою сигналу (рекомендація: мінімум 50%).

1. Запустіть додаток AL-KO inTOUCH.
2. Створіть обліковий запис за допомогою „REGISTRIEREN“ («РЕЄСТРАЦІЯ»). Введіть ім'я користувача та пароль.
3. Увійдіть у систему з попередньо створеним обліковим записом користувача.
4. Запустіть майстер підключень за допомогою „GERÄTE“ («ПРИСТРОЇ») та „NEUES GERÄT“ («НОВИЙ ПРИСТРИЙ»).
5. Виконуйте подальші вказівки.

ПРИМИТКА Якщо роботизована газоно- косарка пересувається в зоні саду з поганим або недостатнім з'єднанням WLAN, налашту- вання додатка AL-KO inTOUCH буде здійснено лише після повернення роботизованої косарки в зону з хорошим рівнем сигналу. Якщо зона поширення сигналу не покриває весь сад, то діапазон поширення можна збільшити за до- помогою наявного у продажу ретранслятора.

У випадку несправності вам може допомогти дилер із встановленим додатком AL-KO inTOUCH. Роботизовану газонокосарку слід розблокувати для дилера через додаток AL-KO inTOUCH.

Окрім віддаленого доступу до під'єднаної роботизованої газонокосарки, додаток AL-KO inTOUCH пропонує додаткові функції, такі як реєстрація виробу, поради з садівництва, довідник рослин або Push-повідомлення в разі помилки.

3 БЕЗПЕКА

3.1 Використання за призначенням

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності (знак СЕ) та відмови від будь-якої відповідальності за шкоду, завдану користувачеві або третій стороні виробника.

Операційні межі пристрою:

■ Максимальна площа:

■ Robolinho 500: 500 m²
■ Robolinho 700: 700 m²
■ Robolinho 1150: 1 200 m²
■ Robolinho 1200: 1 200 m²
■ Robolinho 2000: 2 000 m²

■ Максимальний ухил / перепад: 45 % (24°)
■ Максимальний бічний похилий кут: 45 % (24°)
■ Температура:

Завантаження: 0 – 45 °C
■ Скошування: 0 – 55 °C

3.2 Можливе неправильне використання

Цей пристрій не підходить для використання в парках, скверах, на спортивних майданчиках, а також в сільському та лісовому господарстві.

3.3 Запобіжні та захисні елементи

⚠ ПОПЕРЕДЖЕННЯ! Небезпека травмування. Несправність або відсутність запобіжних та захисних елементів можуть призвести до серйозних травм.

■ Несправні запобіжні та за- хисні елементи слід відре- монтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

3.3.1 Введення PIN-коду і PUK-коду

Пристрій можна запустити ли- ше шляхом введення PIN-коду (персонального ідентифікацій- ного номера). Це запобігає йо- го ввімкнення неуповноваже- ними особами. Заводське на- лаштування PIN-коду — 0000. PIN-код можна змінити, див. розділ 5.2 "Встановлення ос- новних параметрів", сторін- ка 487.

Якщо PIN-код введено неправильно 3 рази, потрібно ввести РУК-код (персональний ключ розблокування). Якщо його також введено неправильно, необхідно зачекати 24 години перед наступним введенням.

- Тримайте PIN-код і PUK-код у місті, недоступному для сторонніх осіб.

3.3.2 Датчики

Пристрій оснащено декількома датчиками системи безпеки. Він не перезапускається автоматично після вимкнення за допомогою датчика системи безпеки. Повідомлення про помилку відображається на дисплеї і його слід підтвердити. Причину спрацювання датчика слід усунути.

Датчик підйому

Якщо пристрій буде піднято з корпусу під час роботи, привід ходового механізму вимкнеться, а ножі зупиняться.

Датчики зіткнення для виявлення перешкод

Пристрій оснащено датчиками, які в разі контакту з перешко-дами забезпечують зміну напрямку руху. У разі зіткнення з перешкодою верхня частина корпусу злегка зміщується, і спрацьовує датчик зіткнення.

Напрямок напрямки руху датчика нахилу / бічний

Якщо в напрямку руху досягну- то перепаду, нахилу або похи- лого кута 24° (45 %), пристрій змінює напрямок руху.

Пристрій оснащено датчиком дощу, який в активованому стані перериває процес скошування під час дощу і забезпечує повернення пристрою до базової станції.

ПРИМІТКА Пристрій можна безпечно експлуатувати в безпосередній близькості від інших роботизованих газонокосарок. Сигнал, який використовується в обмеженому кабелі, відповідає стандарту електромагнітних випромінювань, визначеному EGMF (Асоціацією європейських виробників садових інструментів).

3.4 Правила техніки безпеки

3.4.1 Оператори

■ Молодим людям у віці до 16 років, особам з обмеженими фізичними, сенсорними або розумовими здібностями а-

бо з браком досвіду і знань, а також особам, які не знають інструкцій по експлуатації, забороняється користуватися пристроєм. Дотримуйтеся всіх місцевих норм безпеки щодо мінімального віку оператора.

■ Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних речовин або медикаментів.

3.4.2 Засоби індивідуального захисту

■ Щоб уникнути травм, носіть відповідний одяг і захисне спорядження.
■ До засобів індивідуального захисту належать:

довгі штани та міцне взуття.

Під час технічного обслуговування та догляду: захисні рукавички.

3.4.3 Безпека людей та тварин

У разі місць, доступних для громадськості, слід дотримуватися застереження навко-

ло області скошування такого змісту:

⚠️ УВАГА! Автоматична газонокосарка працює! Не наближайтеся до пристрою! Слідкуйте за дітьми!

Під час експлуатації переконайтеся, що діти та люди не перебувають поблизу пристрою, не затримують пристрій і не бавляться з ним.
■ Заборонено сидіти на пристрої і торкатися ножа!
- Тримайтеся на безпечній відстані від різального інструмента.

3.4.4 Безпека пристрою

■ Перед початком роботи переконайтеся, що в робочій зоні пристрою немає предметів (наприклад, гілок, шматків скла, металу, тканини, каміння, садових меблів, садових інструментів або і-грашок). Вони можуть по-шкодити ніж пристрою або сам пристрій.
■ Використовуйте пристрій тільки за таких умов:

якщо він не забруднений;

якщо він не пошкоджений і не зношений;

якщо всі елементи керування працюють справно.

якщо базова станція і блок живлення, а також електричні кабелі не пошкоджені і справні.

Завжди замінюйте всі не- справні деталі на оригіналь- ні запасні частини від вироб- ника.
■ У разі пошкодження пристрою відремонтуйте його.
Власник пристрою несе особисту відповідальність за нещасні випадки за участю інших людей або їхнього майна.

3.4.5 Електрична безпека

У жодному разі не використовуйте пристрій, якщо одночасно на газоні працює дощувальна установка.
■ Уникайте потрапляння бри- зок води на пристрій.
■ не відкривайте пристрій.

4 СКЛАДАННЯ

4.1 Розпаковування пристрою

1. Обережно зніміть упакування.
2. Обережно зніміть усі компоненти з упакування і перевірте наявність пошкоджень під час транспортування.

Примітка: У разі наявності пошкоджень під час транспортування негайно повідо- мте фахівця або сервісного партнера AL- КО.

1. Перевірте комплект постачання, див. розділ 2.1 "Комплект поставки", сторінка 474.

Якщо ви будете відправляти пристрій далі, збережіть оригінальну упаковку та супровідні документи. Вони також необхідні для повернення.

4.2 План області скошування (01)

Розміщення базової станції (01/1)

Найкоротший маршрут до більшої області скошування
Рівна поверхня
Захист від прямого сонячного світла та сильних погодних умов
■ Можливість підключення до блоку живлення
Вільний доступ для роботизованої газоно-косарки

Прокладання обмежувального кабелю (01)

Обмежувальний кабель слід переміщати за годинниковою стрілкою в безперервному контурі.

Проходи між областями скошування (01/h)

Прохід — це вузьке місце на газоні, яке може служити для з'єднання двох поверхонь скошування.

Основна і додаткова площа (n) (01)

Основна площа (01/HF): Це газон, на яко- му розташована базова станція, який може автоматично скошуватися за допомогою пристрою по всій площі.
Додаткова площа (01/NF): Це газон, до якого пристрій не може дістатися з основної площі. Пристрій необхідно вручну перенести на додаткову площу. Додаткові площі можна обробляти в режимі ручної роботи.

Однак основні та додаткові площі обмежені одним і тим же послідовним обмежувальним кабелем.

Розташування вихідних точок (01/Х0 – 01/Х3)

Пристрій переміщається вздовж обмежувального кабелю з фіксованим часом скошування до фіксованої вихідної точки і починає там скошування.

Початкові точки дозволяють вказати, які ділянки області скошування було скошено.

4.3 Підготування області скошування

1. Переконайтеся в тому, що площа газону більша ніж потужність на одиницю поверхні пристрою. Якщо газон занадто великий, то траву буде зрізано нерівномірно. За по-

треби зменшіть площу газону, яка підлягає скошуванню.

1. Перед встановленням базової станції і обмежувального кабелю і введенням пристрою в експлуатацію: скошуйте газон газонокосаркою на низькій висоті.
2. Видаліть перешкоди на газоні або обмежте їх за допомогою обмежувального кабелю (див. розділ 4.5.3 "Ізоляція перешкод", сторінка 485):

■ пласкі перешкоди, які під час переїзду можуть пошкодити ніж (наприклад, пласкі камені, переходи з газону на терасу або доріжки, плити, бордюри тощо)
■ отвори та піднесення на газоні (наприклад, нори крота, розриті отвори, соснові шишки, падалиця тощо)
крутий підйом або перепади понад 45 % (24°)
вода (наприклад, ставки, струмки, басейни тощо) та їхня демаркація на газоні
кущі та живоплоти, що можуть розши- рюватися

4.4 Монтаж базової станції (03/a)

1. Додайте базову станцію (01/1) згідно з запланованим положенням обмежувального кабелю таким чином:

на рівні землі (перевірте за допомогою рівня)
■ Прямий і рівний спуск і підйом
■ Не посилений (під час прикручування гвинтових цвяхів зарядна станція не повинна згинатися)

1. Закріпіть базову станцію (03/2) чотирма гвинтовими цвяхами (03/1) до землі.

4.5 Встановлення обмежувального кабелю

ПРИМИТКА Robolinho 500/1150: Якщо обмежувальний кабель з комплекту постачання занадто короткий, ви можете придбати подовжувач у дилера або сервісного партнера AL-KO.

4.5.1 Підключення обмежувального кабелю до базової станції (03/b)

1. Вийміть обмежувальний кабель (03/4) з упакування.

2. Зніміть кришку кабельної шахти (03/3) з роз'єму (03/А).

3. Видаліть ізоляцію з кінця обмежувального кабелю (03/6) і вставте в клему (03/7).
4. Закрийте клему.
5. Прокладіть обмежувальний кабель через кабельний ввід (03/5) з запасом кабелю з кабельної шахти.

ПРИМІТКА Запас кабелю також можна використовувати для подальшого внесення невеликих виправлень в прокладання кабелю.

1. Встановіть кришку кабельної шахти.

4.5.2 Прокладання обмежувального кабелю (01)

Обмежувальний кабель можна встановити на газоні, а також на відстані 10 см під дерновим покровом. Установлення під дерновим покровом повинен здійснювати фахівець.

Можна поєднувати обидва варіанти.

УВАГА! Небезпека пошкодження обмежувального кабелю. Якщо обмежувальний кабель пошкоджений або розірваний, пристрій більше не зможе отримувати сигнали управління. В цьому разі обмежувальний кабель необхідно відремонтувати або замінити. Обмежувальний кабель є в наявності у компанії AL-KO.

Завжди прокладайте обмежувальний кабель прямо на грунті. За потреби подбайте про безпеку за допомогою додаткових фіксаторів для кріплення обмежувального кабелю.
Захищайте обмежувальний кабель від пошкоджень під час встановлення та експлуатації.
■ Не копайте і виконуйте вертикуцію поруч із обмежувальним кабелем.

1. Закріпіть обмежувальний кабель через регулярні проміжки за допомогою фіксаторів для кріплення обмежувального кабелю або під землею (не глибше ніж 10 см).

2. Прокладіть обмежувальний кабель навколо перешкод: див. розділ 4.5.3 "Ізоляція перешкод", сторінка 485.

3. Встановіть проходи між окремими поверхнями скошування: див. розділ 4.5.4 "Звуження проходів (01/н)", сторінка 485.

4. Для виключення великих ухилів або перепадів: див. розділ 4.5.5 "Уникнення перепадів (11)", сторінка 485.

5. Прокладіть запаси кабелю: див. розділ 4.5.6 "Прокладання запасів кабелю (07)", сторінка 485.

6. Після завершення встановлення підключіть обмежувальний кабель до клеми (03/В) базової станції: див. розділ 4.5.1 "Підключення обмежувального кабелю до базової станції (03/b)", сторінка 484.

4.5.3 Ізоляція перешкод

Залежно від навколишнього середовища в робочій зоні обмежувальний кабель необхідно прокладати на різних відстанях від перешкод. Щоб визначити правильну відстань, використовуйте лінійку, яка від'єднується від упаковки.

i ПРИМІТКА Винятки необхідні тільки в тому випадку, якщо вони не можуть бути виявлені датчиками зіткнень пристрою. Уникайте занадто великої кількості винятків або необов'язкових винятків. Буртики розміром менше 6 см мають бути ізольовані, інакше пристрій може спричинити пошкодження.

Відстань до стін, огорож, клумб: мін. 20 см (01)

Пристрій переміщається зі зміщенням назовні на 20 см вздовж обмежувального кабелю. Таким чином, прокладайте обмежувальний кабель на відстані не менше 20 см від стін, огородж, клумб тощо.

Відстань до країв тераси та мощених доріг (05)

Якщо тераса або відстань від краю до газону вище, то необхідно забезпечити відстань не менше 20 см. Якщо тераса або край знаходяться на такій самій висоті, як газон, то кабель можна прокладати рівно на краю.

Відстань між обмежувальним кабелем і перешкодами (01)

Якщо обмежувальні кабелі прокладено безпосередньо поблизу від перешкоди або на ній, тобто на відстані 0 см, пристрій переїжджає через обмежувальний кабель. Не переїжджайте обмежувальний кабель (02/с), а прокладайте його паралельно (01/е).

Прокладання обмежувального кабелю в кутах (06)

■ Для внутрішніх кутів (06/а): прокладайте обмежувальний кабель по діагоналі, щоб уникнути руху пристрою в кутку.

■ Для зовнішніх кутів з перешкодами (06/b): прокладайте обмежувальний кабель загостреним кінцем, щоб уникнути зіткнення пристрої з кутом.
■ Для зовнішніх кутів з перешкодами: про- кладайте обмежувальний кабель під кутом 90°.

4.5.4 Звуження проходів (01/h)

Дотримуйтесь наведеної нижче відстані в про- ходах:

Загальна ширина: мін. 60 см
Відстань від обмежувального кабелю до краю: 20 см
Відстань між обмежувальними кабелями: мін. 20 см

4.5.5 Уникнення перепадів (11)

Перепади, що перевищують 45 %, повинні бути ізольовані обмежувальним кабелем (45 % = перепад 45 см через кожен 1 м по горизонталі).

Обмежувальний кабель не слід прокладати на схилі з нахилом понад 20%. Щоб уникнути проблем при повороті, слід залишати відстань від 50 см до 20% нахилу. Якщо нахил зовнішнього краю робочої зони в одній точці понад 20%, обмежувальний кабель слід прокласти на відстані 20 см на плоскій площі до початку схилу.

4.5.6 Прокладання запасів кабелю (07)

Щоб мати можливість переміщати базову станцію або розширювати область скошування навіть після налаштування області скошування, регулярно встановлюйте запаси кабелю в обмеженому кабелі.

Кількість запасів кабелю можна встановлювати на власний розсуд.

ПРИМІТКА Уникайте відкритих петель у разі запасів кабелю.

1. Прокладайте обмежувальний кабель навколо поточного фіксатора для кріплення обмежувального кабелю (07/1), а потім поверніться до попереднього фіксатора для кріплення обмежувального кабелю (07/3).

2. Потім прокладіть обмежувальний кабель назад в напрямку поточного фіксатора для кріплення обмежувального кабелю. Створиться контур. Кабелі повинні щільно прилягати.

3. За потреби виправте контур всередині за допомогою додаткового фіксатора для кріплення обмежувального кабелю (07/2) на землі.

4.5.7 Типові помилки під час прокладання кабелів (02)

Запаси обмежувального кабелю не встановлені в рівномірному подовженому кон-турі (02/a).
- Обмежувальний кабель неправильно встановлено навколо кутів (02/b).
Обмежувальний кабель перетинається або не прокладений в напрямку за годинниковою стрілкою (02/с).
Обмежувальний кабель встановлено за- надто нерівно для правильного скошуван- ня газону (02/d).
Під час переходу від краю до перешкоди на газоні обмежувальний кабель не прокладено безпосередньо поруч з перешко-дою (02/е).
■ Початкові точки встановлено занадто далеко від базової станції (02/f).
Обмежувальний кабель прокладено за краєм газону (02/g).
Під час прокладання обмежувального кабелю перевищено мінімальну відстань для проходів 20 см (02/h).
Обмежувальний кабель знаходиться дуже близько, тобто на відстані менше 20 см, до перешкод, які можна переїхати (02/i).

4.6 Підключення базової станції до блоку живлення (04)

1. Розмістіть блок живлення (04/4) в сухому місці далеко від прямих сонячних променів в достатній близькості від базової станції (04/1).
2. Підключіть кабель низької напруги блоку харчування (04/5) і кабель базової станції (04/6).
3. Вставте мережевий штепсель блоку живлення (04/2) в розетку (04/3).

i ПРИМІТКА Рекомендуємо підключати

блок живлення до електромережі через пристрій захисного відключення, що спрацьовує при номінальному струмі витоку <30 мА.

4.7 Перевірка з'єднань на базовій станції (04)

1. перевірте, чи світиться індикатор на передній частині зарядної станції (09/1). Якщо ні:

Вийміть штекер.
Перевірте правильність розміщення та наявність пошкоджень всіх штекерних з'єднань блоку живлення і обмежувальних кабелів.

Індикації стану індикаторів

Світло-діодні індика-тори	Умови експлуатації
Зелений	Світиться, коли обмежуваль-ний кабель правильно вста-новлений, і контур не пошко-джений.
Жовтий	Світиться, якщо блок живлен-ня не пошкоджений.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

У цьому розділі пояснюються дії і параметри, необхідні для того, щоб запустити пристрій і виконати введення в експлуатацію. Для всіх інших налаштувань див. розділ 7 "Налаштування", сторінка 488.

5.1 Заряджання акумулятора (08)

За нормальної роботи акумулятор пристрою автоматично заряджається регулярно.

ПРИМІТКА Акумулятор слід повністю зарядити перед першим використанням. Акумулятор можна заряджати на будь-якому рівні заряду акумулятора. Переривання зарядження не впливає на стан акумулятора. Акумулятор можна заряджати, тільки якщо пристрій увімкнено.

1. Вставте пристрій (08/1) в базову станцію (08/3) так, щоб контактна поверхню пристрою контактувала з зарядним контактом базової станції.

2. Увімкніть пристрій за допомогою .

3. На дисплеї пристрою відображається: Akku zarjazhaetsa. Якщо ні: див. розділ 13 "Усунення несправностей", сторінка 495.

5.2 Встановлення основних параметрів

1. Відкрийте кришку.

2. Увімкніть пристрій за допомогою . Видображається версія мікропрограми, номер коду та тип.

3. В меню вибору мови за допомогою

виберіть мову і підтвердіть за допомогою

1. В меню Registracija > Vvedite PIN введите PIN-код за замовчуванням 0000.

Виберіть цифру 0 за допомогою ▲со ▼ і підтвердіть за допомогою -тісля введення PIN-коду доступ розблокується.

1. У меню Izmenite PIN:

Введіть під Vvedite novyj PIN новий чотиризначний PIN-код. Виберіть цифри одна за одною за допомогою

або підтвердіть за допомогою —.

■ Ще раз введіть під Povtorite novyj PIN новий PIN-код. Якщо обидва введення збігаються, то з'явиться повідомлення PIN uspeshno izmenen.

1. В меню Vvedite datu задайте поточну дату (формат: ДД.ММ.20РР). Виберіть цифри одна за одною за допомогою

бо ▼підтвердіть за допомогою . —

1. В меню Ustanovite vremya > 24h-Format задайте поточний час (формат: ГГ:XX). Виберіть цифри одна за од-

ною за допомогою ▲або і підтвердіть за допомогою —

Основні налаштування встановлено. Відображається стан Ne kalibrovan Nazhmite knopku START.

5.3 Налаштування висоти зрізання

Висота зрізання постійно регулюється 25 – 55 мм вручну.

i ПРИМИТКА Для калібрування (див. розділ 5.4 "Виконання автоматичного калібрування", сторінка 487) і для програмування вихідних точок (див. розділ 7.5.2 "Налаштування вихідних точок", сторінка 489) рекомендується висота зрізу 55 мм.

1. Відкрийте кришку (10/1).

2. Відрегулюйте висоту зрізання (в оглядовому вікні в міліметрах відображається поточна висота зрізання (10/3)):

Збільшення висоти зрізання (тобто ви- соти скошування): поверніть поворотну ручку (10/2) за годинниковою стрілкою (10/+). Зменшення висоти зрізання (тобто ви- соти скошування): поверніть поворотну ручку (10/2) проти годинникової стрілки (10/-).

1. Закрийте кришку.

5.4 Виконання автоматичного калібрування

ПРИМІТКА Виконайте цикл калібрування (див. розділ 5.4 "Виконання автоматичного калібрування", сторінка 487) або вкажіть початкові точки (див. розділ 7.5.2 "Налаштування вихідних точок", сторінка 489) перед початком використання.

Встановлення вихідного положення пристрою (09)

1. Встановіть пристрій в області скошування в початкове положення:

мін. 1 м ліворуч і 1 м перед базовою станцією

вирівняний з передньою частиною обмежувального кабелю

Запуск калібрування

1. Перевірте, чи немає перешкод в очікуваному діапазоні переміщення пристрою. Пристрій повинен бути здатним приводити в рух обидва передні колеса по обмежувальному кабелю. У разі потреби усуньте перешкоди або прокладіть кабель всередині (мінімум 35 см завглибшки).

2. Запустіть пристрій за допомогою .на дисплеї відображається:

!Vnimanie! Start privoda

Kalibrovka, Faza

Під час калібрування

Щоб визначити рівень сигналу в обмежувальному кабелі, пристрій спочатку проходить двічі прямо по обмежувальному кабелю, а потім по базовій станції і зупиняється там.

■ На дисплеї з'явиться kalibrovka zakonchena.

■ Акумулятор заряджається.

ПРИМИТКА На вході в базову станцію пристрій повинен зупиниться. Якщо пристрій не потрапляє в контакти на вході в базову станцію, він продовжить рух по обмежувальному кабелю. Якщо пристрій переміщається по базовій станції, це означає, що процес калібрування не було завершено. В цьому разі базову станцію слід вирівняти належним чином і повторити процес калібрування.

Після калібрування

Відображається задана поточна тривалість скошування.

Для всіх інших налаштувань див. розділ 7 "Налаштування", сторінка 488.

Robolinho 700/1200/2000

ПРИМІТКА Щоб забезпечити правильну роботу та зменшити кількість повідомлень про помилки, слід виміряти довжину циклу.

Див. також

Налаштування вихідних точок [▶ 489]

6 ЕКСПЛУАТАЦІЯ

6.1 Запуск пристрою вручну

1. Увімкніть пристрій за допомогою . Для нерегулярного скошування країв: див. розділ 7.7 "Скошування країв під час запуску вручну", сторінка 491.

2. Запустіть пристрій вручну за допомогою ▶.

6.2 Скасування роботи в режимі скошування

■ Robolinho 500/1150: Натисніть кнопку на пристрої.
■ Robolinho 700/1200/2000: Натисніть на базовій станції (08/4) або на пристрої.

Пристрій автоматично повертається до базової станції. Він видаляє план скошування поточного дня і перезапускається на наступний день у встановлений час.

Натисніть кнопку на пристрої. Робота в режимі скошування переривається на півгодини.
■ Натисніть кнопку на пристрої. Пристрій вимкнеться.

ПРИМІТКА У небезпечних ситуаціях пристрій можна зупинити за допомогою кнопки STOPP (08/2).

6.3 Скошування додаткової площі (01/NF)

1. Підніміть пристрій і встановіть його вручну на додаткову площу.

2. Увімкніть пристрій за допомогою.

3. Викличте головне меню за допомогою.

4. a#o * Uvtanovki

5. a#o * Skaschiwanije dopolnitjel'noj ploschts

6. Виберіть час скошування за допомогою або ▼

7. Запустіть пристрій вручну за допомогою ▶.

Залежно від налаштування: Пристрій виконує скошування в заданий час, а потім вимикається або продовжує скошування, доки акумулятор не розрядиться.

Після скошування додаткової площі знову встановіть пристрій назад у базову станцію.

7 НАЛАШТУВАННЯ

7.1 Виклик налаштувань — загальні

1. Викличте головне меню за допомогою. Примітка: Зірочка * перед пунктом меню вказує, що в цей час вони вибрані.

2. aoo * Ustanovki

3. Виберіть потрібний пункт меню за допомогою ▲або і підтвердіть за допомогою —.

4. Встановіть налаштування. Примітка: Пункти меню описано в на- ступних розділах.

5. Поверніться до головного меню за допомогою

ПРИМИТКА Інші пункти меню: див. розділ 5.2 "Встановлення основних параметрів", сторінка 487.

7.2 Увімкнення/вимкнення сигналів натискання кнопок

1. aoo * zvuk klavishej

2. Увімкнення/вимкнення сигналів натискання кнопок:

або «apustit' : —» увімкнення сигналів натискання кнопок.

■ або ▼eakt. : — вимкнення сигналів натискання кнопок.

7.3 Увімкнення/вимкнення режиму Eco (Robolinho 700/1200/2000)

В режимі Eco пристрій перемикається в енергозберігаючий режим. Це знижує енергоспоживання і рівень шуму.

i ПРИМІТКА Цей режим не рекомендова- ний або недоступний в разі високої і щільною трави, а також щільного рулонного газону.

1. a#o * EcoMode —

2. Увімкнення/вимкнення режиму Eco:

Zapustit' — увімкнення режиму Eco.

■ Deakt. — вимкнення режиму Eco.

7.4 Налаштування датчика дощу (Robolinho 700/1200/2000)

ПРИМИТКА Скошування сухої трави зменшує кількість забруднення. Шляхом активації датчика дощу і встановлення часу за-тримки можна запобігти скошуванню пристроєм мокрої трави.

Коли датчик дощу активовано, пристрій повертається на базову станцію, коли йде дощ. Він залишається там, доки датчик дощу не висохне. Потім він очікує протягом встановленого часу затримки, перш ніж продовжити операцію скошування. Чутливість датчика дощу регулюється.

1. a#o * Sensor dozhdya

2. Увімкнення/вимкнення датчика дощу:

■ або Zapustit' : — увімкнення датчика дощу. ■ або веakt. : — вимкнення датчика дощу.

1. Встановлення затримки датчика дощу:

a60 Zaderzhka dozh.sen

xx chasov xx minut Виберіть бажане значення затримки за допомогою ▲бо , підтвердіть за допомогою —

1. Встановлення чутливості датчика дощу:

■ або Chutl. datchyka ■ Виберіть бажане значення чутливості за допомогою або , підтвердіть за допомогою

7.5 Налаштування програми скошування

7.5.1 Налаштування програми скошування – загальні

1. Викличте головне меню за допомогою .

2. a#o * Programmy

3. Виберіть пункт меню за допомогою і підтвердіть за допомогою

4. Встановіть налаштування. Примітка: Пункти меню описано в на- ступних розділах.

7.5.2 Налаштування вихідних точок

Вивчення початкових точок

1. Встановіть пристрій в базову станцію.

2. Увімкніть пристрій за допомогою .

3. Викличте головне меню за допомогою .

4. a#o * Programmy

5. a * Punkt nachal rabot

6. also * opredelenie puti

7. a do * start oznakomitelnoj ezdy po punktam start -

або start. Пристрій переміщається вздовж обмежувального кабелю.

■ або des', якщо пристрій досягнув бажаної вихідної точки. Ви- хідна точка зберігається.

1. a# Vveite punkt starta 1

-, якщо вихідна точка не задана під час навчальної поїздки. Якщо початкову точку не задано, то початкові точки буде встановлено автоматично.

9.

starta x: XXm

коли було досягнуто останньої вихідної точки.

Встановлення початкових точок вручну (01)

Перша початкова точка (01/X0) задана і знаходиться в 1 м праворуч від базової станції. За цією точкою можна запрограмувати додаткові вихідні точки:

■ Robolinho 500/700/1150: до трьох вихідних точок (X1–X3)
■ Robolinho 1200: до шести вихідних точок (X1–X6)
■ Robolinho 2000: до дев'яти вихідних точок (X1–X9)

Під час встановлення вихідних точок зверніть увагу на таке:

■ Не встановлюйте початкові точки занадто далеко від базової станції або дуже близько одна до одної (02/f).
Використовуйте тільки стільки початкових точок, скільки необхідно.

kt nachal rabot

kt x1 pri [020m]

Виберіть цифри одна за одною за допомогою ▲бо і підтвердіть за допомогою —.

kt x2 pri [075m]

Виберіть цифри одна за одною за допомогою ▲о і підтвердіть за допомогою —.

1. За потреби задайте подальші вихідні точки.

2. Поверніться до головного меню за допомогою

7.5.3 Налаштування часу скошування

ПРИМИТКА Між програмуванням часу скошування і початком скошування має пройти не менше 30 хв. В інакшому випадку пристрій запуститься не раніше, ніж за 30 хвилин після останнього натиснення клавіші.

Пункт меню Programma nedeli використовується для встановлення днів і часу скошування пристроєм. За потреби встановіть ці налаштування відповідно до розміру саду. Якщо ви

помітите необроблені ділянки приблизно через тиждень, збільшіть час скошування.

1. año

gramma nedeli

або Vse dni [X]: Пристрій виконує скошування щодня в заданий час. Якщо відображається Vse dni [ ], то пристрій буде виконувати скошування тільки в задані дні тижня.

■ або ▼ Ponedel'nik [X]... * Voskresenje [X]: Пристрій виконує скошування в задані дні тижня. На-приклад, якщо відображається Ponedel'nik [ ], пристрій не здійснює скошування щодня.

або [Zmenit': Увімкніть [X] або вимкніть [ ] у відповідний день, встановіть час, тип скошування і вихідні точки.

1. Встановлення налаштувань для всіх днів або певного дня:

■ наприклад, *[M] 07:00-10:00 [?]: звичайне скошування [M] з 07:00 до 10:00 з автоматичною зміною вихідної точки 0 – 9 [?].

■ наприклад, *[R] 16:00-18:00 [1]: Пристрій запускається о 16:00 в режимі скошування країв [R] і переміщається вздовж всього обмежувального кабелю. Після цього починається скошування площі з вихідної точки 1 [1]. О 18:00 або щойно акумулятор розрядиться, пристрій повернеться до базової станції.

або «zmenit' : Змініть ви- брані налаштування.

■ або ▼pered : Підтвердіть змінені налаштування і перейдіть до наступних.

3. a

nite : 3бережить всі

змінені налаштування пункту меню.

7.6 inTOUCH

Наявне з'єднання зі шлюзом може бути вимкнено. Це призведе до того, що пристрій буде відкрито для нового з'єднання протягом 30 хвилин.

ПРИМИТКА Щоб встановити з'єднання пізніше, з'єднання необхідно спочатку вимкнути, навіть якщо пристрій раніше не було підключено до шлюзу.

1. a 📁 *in TOUCH -

2. vimknennja z'єdnannja Повідомлення пристрою: Gotovo.

3. Підтвердіть за допомогою іповерніться в меню.

7.7 Скошування країв під час запуску вручну

Для запуску вручну ви можете встановити тут початок роботи пристрою зі скошування країв. Скошування країв згідно з запрограмованим часом скошування: див. розділ 7.5.3 "Налаштування часу скошування", сторінка 490.

1. a 📁 * köschenie po kraju
2. a 📁 * pvi manual'nom starte

7.8 Налаштування скошування додаткової площі

1. a * skaschiwanije dopolnitjel'noj ploschtschadi

2. Налаштування часу скошування:

або naktiv : — скошування додаткової площі вимика- ється.

■ або aktiv : — пристрій виконує скошування, доки а- кумулятор не розрядиться повністю.

або нас скошування у хв. —:

Пристрій скошує додаткову площу протягом заданого часу. Можно встановити такий час скошування: 30/60/90/120 / до розрядження акумулятора.

7.9 Налаштування контрастності дисплея

Якщо дисплей, наприклад у разі інсоляції, погано читається, то індикацію можна покращити шляхом зміни контрастності дисплея.

1. a#o * kontrast displeja

2. Збільшіть/зменшіть контрастність дисплея за допомогою ▲бо і підтвердіть за допомогою .

7.10 Захист налаштувань

Якщо захист налаштувань вимкнено, PIN-код необхідно вводити тільки в разі помилки, пов'язаної з безпекою.

1. a#o * Zawita ustanovok

2. Увімкнення/вимкнення захисту налашту- вань:

або Zapustit' : — Увімкнення захисту налаштувань.

■ або ▼eakt. : — вимкнення захисту налаштувань.

7.11 Повторне калібрування

Якщо місце розташування або довжину обмежувального кабелю було змінено або якщо пристрій не може виявити обмежувальний кабель, потрібне повторне калібрування.

1. a# Novaja kalibrovka

2. Vernut'sya v prezhnee sostojanie?

3. Виконання калібрування: див. розділ 5.4 "Виконання автоматичного калібрування", сторінка 487.

7.12 Відновлення заводських налаштувань

Заводські налаштування пристрою можна відновити, наприклад, перед продажем.

1. a☀️ * Zavodskie ustanovki Повідомлення пристрою: Ustanovki uspeshno vosstanovleny

8 ПЕРЕГЛЯД ІНФОРМАЦІЇ

Меню Informacija використовується для відображення інформації про пристрій. У цьому меню можна встановлювати налаштування.

1. Викличте головне меню за допомогою .

2. a * Informacija

3. Виберіть пункт меню за допомогою та підтвердіть за допомогою Примітка: Пункти меню описано в на- ступних абзацах.

4. Поверніться до головного меню за допо-

МОГОЮ

Servis nozha

Відображає години роботи, які потрібні для об- слуговування ножа. Лічильник можна скинути вручну. Доручіть обслуговування ножа фахів- цю, техніку або сервісному партнерові AL-KO.

Скидання лічильника обслуговування ножа:

1. also Podverdit

Hardware

Відображає інформацію про пристрій, як-от тип, рік випуску, години роботи, серійний номер, кількість косарок в комплекті, загальний час скошування, кількість циклів зарядки, загальний час зарядки, довжина обмежувального кабелю.

Software

Відображає версію програмного забезпечення.

ПРИМІТКА Завжди оновлюйте програмне забезпечення роботизованої газонокосарки Robolinho. Регулярно перевіряйте версію мікропрограми, за потреби оновлюйте її. Ви можете знайти оновлення програмного забезпечення Robolinho в інтернеті за адресою: www.al-ko.com/shop/de/robolinho-autoupdater

Program Info

Відображає поточні налаштування, як-от увесь загальний час скошування за тиждень.

Nepoladki

Відображає останні повідомлення про помилки з кодом дати, часу і кодом помилки.

9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

9.1 Очищення

УВАГА! Небезпека через потрапляння води. Потрапляння води в роботизовану газоно-косарку і на базову станцію викликає пошко-дження електричних компонентів.

■ Не обприскуйте роботизовану газонокосарку і базову станцію водою.

Очищення роботизованої газонокосарки

ОБЕРЕЖНО! Небезпека отримання

травм, нанесених ножем. Ніж дуже гострий і може завдати травми.

Використовуйте захисні рукавиці!
Переконайтеся в тому, що частини тіла не контактують з ножем.

Виконувати один раз в тиждень:

1. Вимкніть пристрій за допомогою
2. Протріть поверхню корпусу пензлем, щіткою, вологою тканиною або тонкої губкою.
3. Очистіть дно, косарку і ніж щіткою.
4. Перевірте ніж на предмет пошкоджень. Замініть за потреби: див. розділ 9.3 "Заміна ножа", сторінка 493.

Очищення базової станції

1. Регулярно видаляйте траву і листя або інші предмети з базової станції.
2. Очистіть поверхню базової станції вологою тканиною або тонкої губкою.

9.2 Регулярні випробування

Загальні випробування

1. Перевіряйте всю установку раз на тиждень на предмет пошкоджень:

■ Пристрій
Базова станція
■ Обмежувальний кабель
Блок живлення

1. Замініть несправні деталі оригінальними запасними частинами AL-KO або доручіть їхню заміну сервісного центру AL-KO.

Перевірка вільного ходу роликів

Виконувати один раз в тиждень:

1. Ретельно очистіть ділянки навколо роликів від трави та бруду. При цьому використовуйте пензель і тканину.
2. Переконайтеся в тому, що ролики вільно переміщаються і управляються. Примітка: Якщо ролики з працею перемі-

щуються або не управляються, доручіть їх заміну сервісному центру AL-KO.

Перевірка контактних поверхонь на роботизованій газонокосарці

1. Очистіть бруд тканиною і злегка змастіть консистентним мастилом.

Перевірка зарядних контактів на базовій станції

1. Вийміть штекер.
2. Натисніть і відпустіть зарядні контакти в напрямку базової станції. Зарядні контакти повинні повернутися в початкове положення.
   Примітка: Якщо зарядні контакти не повертаються, доручіть їх заміну сервісному центру AL-KO.

9.3 Заміна ножа

⚠️ ОБЕРЕЖНО! Небезпека отримання травм, нанесених ножем. Ніж дуже гострий і може завдати травми.

■ Використовуйте захисні рукавиці!
Переконайтеся в тому, що частини тіла не контактують з ножем.

УВАГА! Пошкодження пристрою через неправильний ремонт. Вирівнювання вигнутого вбудованого ножа може пошкодити лезо ножа.

■ Не вирівнюйте зігнуте лезо ножа.
Замініть зігнуте лезо ножа оригінальними запасними частинами AL-KO.

Зношені або вигнуті леза ножа слід замінити.

1. Вимкніть пристрій за допомогою .
2. Покладіть пристрій ножами вгору.
3. Відкрутіть кріпильні гвинти.
4. Зніміть лезо ножа з позиції ріжучого інструменту.
5. Очистіть позицію ріжучого інструменту м'якою щіткою.

i ПРИМІТКА Ніж відшліфований по всій довжині, і тому його можна встановити під ку-том 180°, що подвоює час роботи.

1. Заміна ножа:

Якщо ніж не відпрацював після першої збірки: поверніть ніж під кутом 180° і вставте його назад у позицію ріжучого інструменту відшліфованим боком,

зверненим до пристрою, і знову затягніть кріпильні гвинти вручну.

Якщо ніж вже відпрацював після першої збірки: вставте новий ніж відшліфованим боком, зверненим до пристрою, в позицію ріжучого інструменту ножа і закрутіть нові кріпильні гвинти. Примітка: Дозволено використовувати тільки оригінальні запасні части-ни AL-KO.

У разі сильного забруднення, яке не можна ви- далити за допомогою щітки, лезо ножа необ- хідно замінити, оскільки дисбаланс може при- звести до збільшення шуму, підвищеного зно- су та несправності.

Лезо розширювача зазвичай не потребує замі- ни.

10 ТРАНСПОРТУВАННЯ

Для транспортування пристрою виконайте такі дії:

1. Зупиніть пристрій за допомогою кнопки зупинки.

1. Вимкніть пристрій за допомогою

1. Підніміть пристрій з обох боків корпусу:

■ уникайте контакту з ножем.
завжди уникайте контакту ножа з ча- стинами тіла.

11 ЗБЕРІГАННЯ

11.1 Розміщення роботизованої газонокосарки

Складайте пристрій на зберігання в зимовий період або якщо він не буде задіяний понад 30 днів.

1. Повністю зарядіть акумулятор (див. розділ 5.1 "Заряджання акумулятора (08)", сторінка 486)

2. Ретельно очистити пристрій (див. розділ 9.1 "Очищення", сторінка 492).

3. Зберігання пристрою:

■ стоячи на всіх колесах
в сухому, замкненому і захищеному від морозу місці
■ в недоступному для дітей місці

11.2 Зберігання зарядної колонки

Складайте зарядну колонку на зберігання в зимовий період або якщо вона не буде задіяна понад 30 днів.

1. Від'єднайте адаптер змінного струму від мережі і базової станції.
2. Зніміть зарядну колонку:

Викрутіть обидва гвинти зарядної станції (08/5).
Відпустіть зарядну станцію, нахиливши її від базової станції.
Від'єднайте штекерні з'єднання кабелю від базової станції і зарядної станції.
Закрийте отвір основи (08/6) жалюзі радіатора (08/7), що додаються.

1. Зберігання зарядної колонки:

в сухому, замкненому і захищеному від морозу місці
■ в недоступному для дітей місці

11.3 Зберігання обмежувального кабелю в зимовий період

Обмежувальний кабель може залишатися в землі і його не потрібно видаляти.

12 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! Їхня утилізація регулюється законом про акумулятори.
Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-

давці зобов'язані приймати їх чи пропонувати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.
Власники або користувачі батарей або акумуляторів зобов'язуються повертати його відповідно до законодавства після використання. Повернення обмежується постачанням невеликих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами.

Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

■ Hg: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
Pb: батарея містить понад 0,004 % свинцю

Акумулятори та батареї можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

Інформація про упаковку

Пакувальні матеріали придатні для вто- ринної переробки. Прохання утилізувати упаковку екологічно безпечним способом.

Вийміть акумулятор перед утилізацією пристрою

Перед утилізацією вбудований акумулятор по- винен бути вилучений і утилізовано окремо в екологічним способом.

1. Викрутіть гвинти (1).
2. Зніміть кришку акумулятора (2).
3. Вимкніть акумулятор (3) та видаліть його.
4. Знову встановіть кришку і закрутіть гвинти.

13 УСУНЕННЯ НЕСПРАВНОСТЕЙ

13.1 Виправлення помилок пристрою та обробки

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

ПРИМІТКА У разі виникнення пошко-

джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби підтримки.

Несправність Причина Усунення
Пристрій не запускається.	Акумулятор розряджений. Зарядіть пристрій в базовій станції.
Пристрій переміщається з зусиллям і заклинює. Колеса продовжують обертатися.	Датчики удару не спрацьовують.	Зверніться до сервісного центру компанії AL-KO.
	Трава занадто висока.	Збільшіть висоту зрізання, а потім поступово зменшуйте її до необхідної висоти.Скошуйте газон газонокосаркою протягом короткого часу.
	Пристрій заклинює на нерівностях газону.	Усуньте нерівності.
Несправність Причина Усунення
Пристрій виконує скошу-вання в неправильний час.	Неправильний час пристрою.	Встановіть час.
	Час скошування встановлено неправильно.	Встановіть час скошування.
	Налаштування часу пристрою не зберігаються.	Акумулятор несправний. Зверніться до сервісного центру компанії AL-KO.
Двигун зупиняється під час скошування.	Двигун перевантажений. Вимкніть пристрій, встановіть його на плоску поверхню або на низьку траву, і знову запустіть.
	Акумулятор розряджений. Зарядіть акумулятор.
	Ніж затупився. Поверніть ніж або за потреби замі-ніть.
Результат скошування нерівномірний.	Час скошування занадто короткий.	Запрограмуйте більш тривалий час скошування.
	Область скошування за- надто велика.	Зменшіть область скошування.
	Висота зрізання знаходить-ся на низькому рівні.	Збільшіть висоту зрізання, а потім по-ступово зменшуйте її до необхідної висоти.
	Ніж затупився. Поверніть ніж або за потреби замі-ніть.
Тривалість роботи від а-кумулятора суттєво зни-зилася.	Висота зрізання знаходить-ся на низькому рівні.	Збільшіть висоту зрізання, а потім по-ступово зменшуйте її до необхідної висоти.
	Трава занадто висока або надто волога.	Відкласти скошування, поки не підсохне трава.Налаштуйте висоту зрізання на більш високий рівень.
Вібрація або гучність при-строю занадто високі.	Дисбаланс ножа або меха-нізму руху ножа	Очистіть косарку.Зверніться до сервісного центру компанії AL-KO.
Несправність Причина Усунення
Акумулятор не заряджа-ється або має низьку на-пругу	Зарядні контакти на ба-зовій станції забрудне-ні.Контактні поверхні на пристрої забруднені.	Очистіть зарядні контакти і контактні поверхні.
	На базову станцію не пода-ється живлення.	Підключіть базову станцію до блоку живлення.
	Пристрій не сумісний з за-рядними контактами.	Вставте пристрій в базову станцію і перевірте наявність зарядних контактів.Зверніться до сервісного центру компанії AL-KO.
	Термін служби акумулято-ра завершився.	Зверніться до сервісного центру ком-панії AL-KO.
	Зарядна електроніка не-справна.	Зверніться до сервісного центру ком-панії AL-KO.

13.2 Коди помилок і усунення помилок

ПРИМИТКА У разі виникнення пошко- джень, які не зазначені в цій таблиці, або по- шкоджень, з якими користувач не може впора- тися сам, слід звернутися до нашої служби підтримки.

Код помилки Причина Усунення
СN001: Tilt sensor	Спрацював датчик нахилу:▪ перевищено максимальний ухил▪ пристрій зношений▪ занадто крутий ухил	Встановіть пристрій на плоску поверхню і підтвердіть помилку.
СN002: Lift sensor	Спрацював датчик підйому:▪ Корпус пристрою відхиляється вгору шляхом підйому або обструкції.	Усуньте перешкоду.
СN005: Bumper deflected	Пристрій зіткнувся з перешкодою і не може звільни-тися (наприклад, зіткнення поблизу базової станції).	▪ Встановіть пристрій на вільний, обмежений газон.▪ Виправте положення обмежувального кабелю.
Код помилки Причина Усунення
CN007: No loop signal	Немає сигналу контуруОбмежувальний кабель несправний.Сигнал контуру занадто слабкий.	Перевірте індикатори на базовій станції.Перевірте блок живлення базової станції. Вимкніть і ввімкніть блок живлення.Перевірте обмежувальний кабель на наявність пошкоджень. Відремонтуйте несправний кабель.
CN008: Loop signal weak	Сигнал контуру занадто слабкийОбмежувальний кабель заритий занадто глибо-ко	Перевірте індикатори на базовій станції.Перевірте блок живлення базової станції. Вимкніть і ввімкніть блок живлення.Підніміть обмежувальний кабель на задану висоту, якщо можливо, прикріпіть його безпосередньо на газоні.
CN010: Bad position	Пристрій знаходиться за межами обмеженого газону.Обмежувальний кабель встановлено на перети-ні.	Встановіть пристрій на вільний, обмежений газон.Виправте положення обмежуваль-ного кабелю навколо заворотів і перешкод. Усуньте перетин кабе-лю.
CN011: Escaped robot	Пристрій знаходиться за межами обмеженого газо-ну.	Виправте положення обмежувального кабелю навколо заворотів і перешкод.
CN012: Cal: no loopCN015: Cal: outside	Помилка під час калібру-вання:пристрій не може ви-явити обмежувальний кабель.	Перевірте індикатори на базовій станції.Перевірте блок живлення базової станції. Вимкніть і ввімкніть блок живлення.Встановіть пристрій в необхідне положення калібрування, вирів-няйте його точно під прямим ку-том. Пристрій повинен мати мож-ливість проїхати по обмежуваль-ному кабелю.
CN017: Cal: signal weak	Помилка під час калібру-вання:Сигнал контуру занадто слабкийНемає сигналу контуруОбмежувальний кабель несправний.	Встановіть пристрій в необхідне положення калібрування, вирів-няйте його точно під прямим ку-том.Перевірте блок живлення базової станції. Вимкніть і ввімкніть блок живлення.Перевірте обмежувальний кабель на наявність пошкоджень.
Код помилки Причина Усунення
CN018: Cal:Collision	Помилка під час калібрування:■ Пристрій зіткнулося з перешкодою.	Усуньте перешкоду.
CN038: Battery Акумулятор розряджений:
	Контур обмежувального кабелю занадто довгий, за-надто багато островів.	Виправте положення обмежувального кабелю.
	Під час заряджання немає контакту з зарядними кон-тактами	■ Очистіть зарядні контакти.■ Вставте пристрій в базову станцію і перевірте наявність зарядних контактів.■ Доручіть перевірку і заміну заряд-них контактів сервісному центру виробника.
	Перешкоди поблизу базо-вої станції	Усуньте перешкоди.
	Пристрій застряг. Встановіть пристрій на вільний, обме-жений газон.
	Пристрій не виявляє базову станцію.	■ Перевірте обмежувальний кабель на наявність пошкоджень.■ Доручіть вимірювання обмежу-вального кабелю сервісному цен-тру виробника.
	Ресурс акумулятора вичер-пано.	Замініть акумулятор в сервісному центрі виробника.
	Зарядна електроніка не-справна.	Перевірте зарядну електроніку в сер-вісному центрі виробника.
CN099: Recov escape Автоматичне усунення не-справностей неможливе		■ Підтвердіть повідомлення про по-милку вручну.■ У разі повторення: Зверніться за перевіркою в сервісний центр ви-робника.
CN104: Battery over heating	■ Акумулятор перегрівся (понад 60 °C). Заряд-жання неможливе.■ Аварійне вимкнення за допомогою електроніки	■ Вимкніть пристрій і дайте акуму-лятору охолонути.■ Не розміщуйте пристрій на базо-вій станції.
CN110: Blade motor over heating	Двигун косарки перегрівся (більше 80 °C).	■ Вимкніть пристрій і дайте йому охолонути.■ У разі повторення: Зверніться за перевіркою в сервісний центр ви-робника.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Пристрій зіткнувся з перешкодою і не може звільни-тися.	Усуньте перешкоду.
CN128: Recov Impossible	Пристрій зіткнувся з перешкодою і не може звільни-тися.	Усуньте перешкоду.
	Пристрій знаходиться за межами обмеженого газо-ну.	■ Встановіть пристрій на вільний, обмежений газон.■ Виправте положення обмежувального кабелю.
CN129: Blocked WL Ліве мотор-колесо заблоковане.		Видаліть блокування.
CN130: Blocked WR Праве мотор-колесо заблоковане.		Видаліть блокування.

Опис інших кодів помилок можна знайти на домашній сторінці AL-KO.

сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий

15 ГАРАНТИЯ

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
■ Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (х)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.
