Terméktípus	Robotfűnyíró
Márka	AL-KO
Modell	Robolinho 500 W
Max. nyírási felület	500 m²
Max. lejtő	45 % (24°)
Vágási magasság	25–55 mm (kézzel állítható)
Akkumulátor típusa	Lítium-ion (Li-ion), cserélhető
Kapcsolódás	WLAN 2,4 GHz, AL-KO inTOUCH alkalmazás
Biztonsági érzékelők	Emelés, dőlés, ütközés
Biztonsági kód	4 számjegyű PIN, PUK-kódos feloldás
Bázisállomás	LED állapotjelzővel, töltőérintkezőkkel és Home gombbal
A csomag tartalma	Robot, bázisállomás, tápegység, perifériakábel (100 m), szegélykarók (90 db), használati utasítások
Elektromos táplálás	Tápegység (230 V, 50 Hz)
Karbantartás	Heti tisztítás, vágópengék cseréje
Alkatrészek és javíthatóság	AL-KO eredeti alkatrészek, akkumulátor és pengék felhasználó által cserélhetők
Biztonság	STOP gomb, biztonsági érzékelők, automatikus leállás emeléskor

Gyakran ismételt kérdések - Robolinho 500 W AL-KO

Hogyan indítsam el a fűnyírót először?

A bázisállomás és a perifériakábel telepítése után helyezze a robotot a bázisállomásba, kapcsolja be az ON/OFF gombbal, majd kövesse az alapbeállításokat: nyelv kiválasztása, PIN-kód megadása (alapértelmezett 0000), dátum és idő. Ezután végezzen el egy automatikus kalibrációs menetet úgy, hogy a robotot 1 méterre helyezi az állomás elé, és megnyomja a START gombot.

Hogyan telepítsem a perifériakábelt?

A perifériakábelt (mellékelt, 100 m) folyamatos hurokban kell elhelyezni az óramutató járásával megegyező irányban, az akadályoktól 20 cm távolságra. Rögzítse a kerti karókkal. Az akadályoknál tartsa be a megadott távolságokat: falaknál 20 cm, megkerülendő akadályoknál 0 cm. Csatlakoztassa a kábelt a bázisállomáshoz a kábelfogadón keresztül. A kábel tartalékot hagyhat a későbbi beállításokhoz.

Hogyan állítsam be a vágási magasságot?

Nyissa ki a fedelet, forgassa el a beállító gombot az óramutató járásával megegyező irányba a magasság növeléséhez (55 mm-ig), vagy az óramutató járásával ellentétes irányba a csökkentéséhez (25 mm-ig). A magasság az ellenőrző ablakban jelenik meg. Első használatkor állítson be magas vágást (55 mm) a kalibrációs menethez.

Mit tegyek CN007 hibakód (hurokjel hiánya) esetén?

A CN007 kód azt jelzi, hogy a robot nem érzékeli a perifériakábel jelét. Ellenőrizze, hogy a bázisállomás be van-e kapcsolva (zöld és sárga LED-ek világítanak). Vizsgálja meg a kábelt esetleges szakadásokra, és szükség esetén javítsa meg. Húzza ki, majd csatlakoztassa újra a tápegységet. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az AL-KO vevőszolgálattal.

Hogyan csatlakoztassam a fűnyírót az AL-KO inTOUCH alkalmazáshoz?

Telepítse az AL-KO inTOUCH alkalmazást a Google Play vagy az App Store áruházból. Hozzon létre egy fiókot, jelentkezzen be, majd adjon hozzá egy új eszközt. Kövesse a csatlakozási varázslót: a robot legyen bekapcsolva és egy 2,4 GHz-es WLAN hálózat hatókörén belül. Csatlakozás után programozhatja a nyírásokat és távolról is figyelheti a robotot.

Hogyan cseréljem ki a vágópengéket?

Kapcsolja ki a robotot, és fordítsa meg. Csavarja ki a rögzítőcsavarokat, és vegye ki az elhasználódott pengéket. Tisztítsa meg a foglalatot. A pengék 180°-kal elforgathatók, így megduplázható az élettartamuk. Ha már el vannak forgatva, használjon új, eredeti AL-KO pengéket. Helyezze vissza a pengéket úgy, hogy az éles oldal a készülék felé nézzen, és kézzel húzza meg a csavarokat.

Mekkora a maximális nyírási felület, amit a Robolinho 500 W képes nyírni?

A Robolinho 500 W maximális nyírási felülete 500 m². Nagyobb felületeken a nyírás egyenetlen lehet. Az akkumulátor és a nyírási idő ehhez a felülethez van igazítva.

Hogyan tisztítsam a fűnyírót?

Kapcsolja ki a robotot az ON/OFF gombbal. Ne használjon nagynyomású vizet. Törölje le a házat egy nedves ruhával. Kefélje le az alját, a vágólemezt és a pengéket egy puha kefével. Rendszeresen tisztítsa meg a bázisállomást a fűmaradványok eltávolításával. Viseljen védőkesztyűt a vágások elkerülése érdekében.

Hogyan tároljam a fűnyírót télen?

Töltse fel teljesen az akkumulátort, tisztítsa meg alaposan a robotot. Tárolja a kerekén állva, száraz, zárható és fagymentes helyen. Húzza ki a tápegységet, és vegye ki a töltőcsatlakozót a bázisállomásból. Téli védőburkolattal zárja le a nyílást. A perifériakábel a helyén maradhat.

Hogyan programozzam be a nyírási időpontokat?

Lépjen a főmenübe, válassza a Programok, majd a Heti program lehetőséget. Minden napot aktiválhat vagy deaktiválhat, és beállíthatja az időintervallumokat (pl. 07:00-10:00). Válassza ki a nyírás típusát (normál vagy szélek) és a kiindulási pontokat. Erősítse meg a Mentés gombbal. A nyírás megkezdése előtt 30 perc késleltetés szükséges.

HASZNÁLATI ÚTMUTATÓ Robolinho 500 W AL-KO

1 Ehhez a kezelési útmutatóhoz.... 313

1.1 A címlapon található szimbólumok..... 313 1.2 Jelmagyarázatok és jelzőszavak...... 313

2 Termékleírás.... 313

2.1 A szállítmány tartalma.... 314 2.2 Robot pázsitnyíró 314 2.3 A készüléken szereplő szimbólumok . 315 2.4 Kezelőmező 315 2.5 Kijelző.... 316 2.6 Menüszerkezet.... 317 2.7 Dokkolóállomás.... 318 2.8 Akkumulátor 318 2.9 Működés leírása.... 318 2.10 WLAN rádiómodul és AL-KO in-TOUCH alkalmazás 319

3 Biztonság 320

3.1 Rendeltetésszerű használat.... 320 3.2 Lehetséges hibás használat.... 320 3.3 Biztonsági és védőberendezések .....320

3.3.1 PIN- és PUK-kód beírása ..... 320 3.3.2 Érzékelők.... 321 3.4 Biztonsági utasítások 321 3.4.1 Kezelő.... 321 3.4.2 Egyéni védőfelszerelés.... 322 3.4.3 Személyekre és állatokra vonatkozó biztonság.... 322 3.4.4 A készülék biztonsága.... 322 3.4.5 Elektromos biztonság 323

4 Összeszerelés 323

4.1 A gép kicsomagolása 323 4.2 A vágási terület megtervezése (01) ... 323 4.3 Vágási területek előkészítése .....323 4.4 Dokkolóállomás felállítása (03/a) ..... 324 4.5 A határolóvezeték telepítése.... 324

4.5.1 Határolóvezeték csatlakoztatása a dokkolóállomáshoz (03/b).... 324 4.5.2 Határolóvezeték lefektetése (01). 324 4.5.3 Akadályok körülhatárolása ...... 324

4.5.4 Átjárók behatárolása (01/h)......325 4.5.5 Lejtők körülhatárolása (11) ......325 4.5.6 Vezetékráhagyások elhelyezése (07)....325 4.5.7 Tipikus hiba a vezeték lerakásakor (02)....325

4.6 A dokkolóállomás csatlakoztatása az áramforráshoz (04) 325 4.7 A dokkolóállomás csatlakozásainak ellenőrzése (04)....326

5 Üzembe helyezés....326

5.1 Akku feltöltése (08)......326 5.2 Alapbeállítások végrehajtása......326 5.3 Vágási magasság beállítása....326 5.4 Automatikus kalibrálás végrehajtása ..327

6 Kezelés....327

6.1 A készülék kézi indítása .....327 6.2 Pázsitnyírás megszakítása....327 6.3 Mellékfelület nyírása (01/NF)......328

7 Beállítások....328

7.1 Beállítás behívása – Általános .....328 7.2 Billentyühangok bekapcsolása/kikapcsolása 328 7.3 Gazdaságos üzemmód aktiválása/deaktiválása (Robolinho 700/1200/2000) ....328 7.4 Esőérzékelő beállítása (Robolinho 700/1200/2000) ....328

7.5 Vágóprogram beállítása .....329

7.5.1 Vágóprogram beállítása – Általános ......329 7.5.2 Kezdőpontok beállítása....329 7.5.3 Vágási időpontok beállítása .....329

7.6 inTOUCH 330 7.7 Szegélynyírás kézi indítás esetén .....330 7.8 Mellékfelület nyírásának beállítása.....330 7.9 Kijelző fényerejének beállítása .....330 7.10 Beállításvédelem ....330 7.11 Új kalibrálás ....331

7.12 Gyári beállítások visszaállítása ...... 331

8 Információk megjelenítése.... 331

9 Karbantartás és ápolás.... 331

9.1 Tisztítás.... 331 9.2 Rendszeres ellenőrzés.... 332 9.3 Vágókés cseréje.... 332

10 Szállítás 333

11 Tárolás.... 333

11.1 Robot pázsitnyíró tárolása .....333 11.2 Töltőoszlop raktározása 333 11.3 A határolóvezeték átteleltetése ...... 333

12 Ártalmatlanítás.... 333

13 Hibaelhárítás.... 334

13.1 A készülék- és kezelési hibák kijavítása ....334 13.2 Hibakódok és hibaelhárítás.... 336

14 Ügyfélszolgálat/Szerviz.... 339

15 Garancia 339

1 EHHEZ A KEZELÉSI ÚTMUTATÓHOZ

A német változat esetében az eredeti üzemeltetési útmutatóról van szó. Minden más nyelvi változat az eredeti üzemeltetési útmutató fordítása. Tárolja mindig úgy ezt a kezelési útmutatót, hogy bármikor beleolvashasson, ha a berendezéssel kapcsolatos információra van szüksége. ■ Másik személynek csak ezzel a kezelési útmutatóval együtt adja tovább a készüléket. - Olvassa el és tartsa be a jelen kezelési útmutató biztonsági tudnivalóit és figyelmeztetéseit.

1.1 A címlapon található szimbólumok

Szimbólum

Jelentés

Üzembe helyezés előtt feltétlenül olvassa el gondosan ezt a kezelési útmutatót. Ez a zavarmentes munkavégzés és a hibamentes kezelés feltétele.

Szimbólum

Jelentés

Üzemeltetési útmutató

A Li-ion akkumulátorokat kezelje óvatosan! Különösen a jelen útmutató szállításra, tárolásra és ártalmatlanításra vonatkozó utasításait tartsa be!

1.2 Jelmagyarázatok és jelzőszavak

⚠ VESZÉLY! Olyan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményez. ⚠️ FIGYELMEZTETÉS! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – halálos vagy súlyos sérüléseket eredményezhet. ⚠ VIGYÁZAT! Olyan potenciálisan veszélyes helyzetet jelez, amely – ha nem kerülik el – kisebb vagy közepesen súlyos sérüléseket eredményezhet.

FIGYELEM! Olyan helyzetet jelez, amely – ha nem kerülik el – anyagi károkat eredményezhet.

TUDNIVALÓ Az érthetőséget és a használatot segítő, különleges tudnivalók.

2 TERMÉKLEÍRÁS

Ez a dokumentáció egy teljesen automatikus, akkumulátoros működtetésű robot pázsitnyírót ismertet, amely a gyep felületén szabadon mozog. A vágási magasság változtatható.

2.1 A szállítmány tartalma

A szállítmány az alább felsorolt tételeket tartalmazza. Ellenőrizze, hogy minden pozíció megvan-e:

1 Robotfünyíró

2 Rövid útmutató

3 Üzemeltetési útmutató

4 Fükampók *

5 Tápegység

6 Dokkolóállomás csavart szárú szegekkel (5 db), csavarkulccsal és téli fedéllel

7 Határolóvezeték **

* Robolinho 500: 90 db, Robolinho 1150: 180 db, Robolinho 700/1200/2000: nem része a szállítmánynak ** Robolinho 500: 100 m, Robolinho 1150: 150 m, Robolinho 700/1200/2000: nem része a szállítmánynak

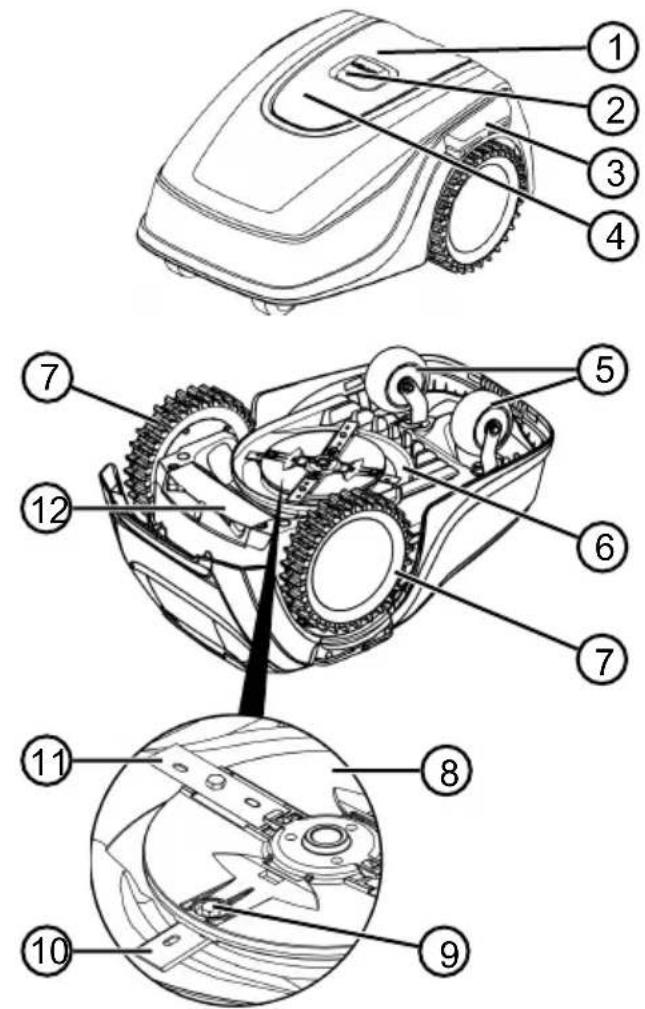

2.2 Robot pázsitnyíró

1 Kezelőfelület kijelzővel (mellékelve)

2 STOP gomb (azonnal leállítja a készülé-ket, a vágókést pedig 2 másodpercen belül)

3 Töltőcsatlakozó

4 Magasságállító (rejtett)

5 Elülső kerekek (kormányozható)

6 Fűnyírófedél

7 Hajtókerék

8 Késtányér

9 Rögzítőcsavar

10 Terelőkés

11 Vágókés

Sz. Alkatrész

12 Akkumulátorrekesz

2.3 A készüléken szereplő szimbólumok

Szimbó-lum	Jelentés
	Harmadik személyeket tartson távol a veszélyzónától!
	A kezelésnél különös óvatosságot tanúsítson!
	Kezeit ás lábait tartsa távol a vágó-szerkezettől!
	Tartson biztonsági távolságot!
	Üzembe helyezés előtt olvassa el a kezelési útmutatót!
	A készülék elindításához adja meg a PIN-kódot!
	Ne utazzon a készüléken menet közben!

2.4 Kezelőmező

* csak Robolinho 700/1200/2000

Sz. Alkatrész

1	[36KC] (Home gomb): Nyírási üzemmód megszakítása, a készülék mozgása hát-rafelé a dokkolóállomásba. A készülék másnap a beállított vágási időben ismét automatikusan elindul.
2 Esőérzékelő (Robolinho 700/1200/2000): Érzékeli, hogy esik-e az eső (lásd Fejezet 7.4 "Esőérzékelő beállítása (Robolinho 700/1200/2000)", oldal 328).
3 Kijelző: A készülék aktuális üzemi állapotát, a kiválasztott menü címét, menü-pontjait, valamint a kiválasztandó funkci-ókat mutatja (lásd Fejezet 2.5 "Kijelző", oldal 316).
4	[2GHz] [nyíl gombok): Menüpontok kivá-lasztása, számértékek növelése és csökkentése, beállítások váltása.
5	[H8ZY] (Start/Szünet gomb): Nyírási üzem-mód kézi indítása és leállítása, ill. a nyírási üzemmód folytatása a [bomb megnyomása után azonnal.
6	- [Funkciógombok): Annak a funkciónak a behívása, amely a kijelzőn éppen a gombok felett látható.
7	(Be/Ki gomb): A készülék be- és ki-kapcsolása.

megszakítása, a készülék mozgása hátrafelé a dokkolóállomásba. A készülék másnap a beállított vágási időben ismét automatikusan elindul. őérzékelő (Robolinho 700/1200/2000): Érzékeli, hogy esik-e az eső (lásd Fejezet 7.4 "Esőérzékelő beállítása (Robolinho 700/1200/2000)", oldal 328). elző: A készülék aktuális üzemi állapotát, a kiválasztott menü címét, menüpontjait, valamint a kiválasztandó funkciókat mutatja (lásd Fejezet 2.5 "Kijelző", oldal 316). lasztása, számértékek növelése és csökkentése, beállítások váltása. mód kézi indítása és leállítása, ill. a nyírási üzemmód folytatása a gomb megnyomása után azonnal. funkciónak a behívása, amely a kijelzőn éppen a gombok felett látható. kapcsolása.

Sz. Alkatrész

8

(Menü gomb): Nyissa meg a főmenüt.

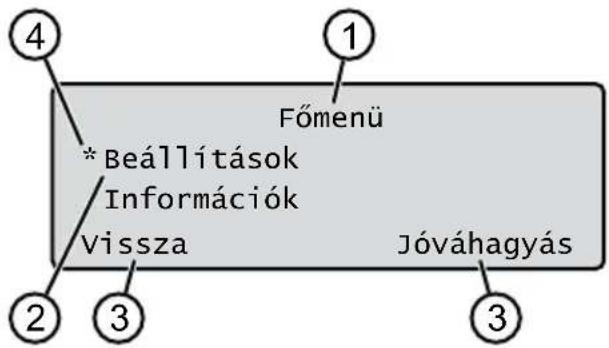

2.5 Kijelző

Sz. Kijelzés

1 A kiválasztott menü címe (itt: Főmenü) 2 Menüpontok a menüben: Mindig csak két menüpont látható (itt: Beállítások és Információk). A gombokkal további menüpontok jeleníthetők meg. 3 A kiválasztott menüponthoz tartozó funkciók (itt: Beállítások). A gombokkal további funkciók nyithatók meg. 4 Csillagok a kijelzett menüpont megjelöléséhez (itt: Beállítások)

2.6 Menüszerkezet

Főmenü	Programok	Heti program lásd Fejezet 7.5 "Vágóprogram beállítása", oldal 329
		Belépési pontok lásd Fejezet 7.5.2 "Kezdőpontok beállítása", oldal 329
		Programinformáció lásd Fejezet 8 "Információk megjelenítése", oldal 331
	Beállítá-sok	Idő lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326
		Dátum lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326
		Nyelv lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326
		PIN-kód lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326
		Billentyűhangok lásd Fejezet 7.2 "Billentyűhangok bekapcsolása/kikapcsolása", oldal 328
		EcoMode lásd Fejezet 7.3 "Gazdaságos üzemmód aktiválása/deakti-válása (Robolinho 700/1200/2000)", oldal 328 *
		Esőérzékelőlásd Fejezet 7.4 "Esőérzékelő beállítása (Robolinho 700/1200/2000)", oldal 328 *
		Esőérzékelő késl. lásd Fejezet 7.4 "Esőérzékelő beállítása (Robolinho 700/1200/2000)", oldal 328*
		Esőérzékenység lásd Fejezet 7.4 "Esőérzékelő beállítása (Robolin-ho 700/1200/2000)", oldal 328*
		inTOUCH lásd Fejezet 7.6 "inTOUCH", oldal 330
		Szegélynyírás lásd Fejezet 7.7 "Szegélynyírás kézi indítás ese-tén", oldal 330
		Mellékfelület aktív/inaktív lásd Fejezet 7.8 "Mellékfelület nyírásának beállítása", oldal 330
		Kijelző kontraszt lásd Fejezet 7.9 "Kijelző fényerejének beállítá-sa", oldal 330
		Beállításvédelem lásd Fejezet 7.10 "Beállításvédelem", oldal 330
		Új kalibrálás lásd Fejezet 7.11 "Új kalibrálás", oldal 331
		Gyári beállítások lásd Fejezet 7.12 "Gyári beállítások visszaálli-tása", oldal 331
	Informá-ciók	Késszerviz lásd Fejezet 8 "Információk megjelenítése", oldal 331
		Hardver lásd Fejezet 8 "Információk megjelenítése", oldal 331
		Szoftver lásd Fejezet 8 "Információk megjelenítése", oldal 331
		Programinformáció lásd Fejezet 8 "Információk megjelenítése", oldal 331
		Üzemzavarok esetén lásd Fejezet 8 "Információk megjelenítése", oldal 331

* Robolinho 700/1200/2000

2.7 Dokkolóállomás

1 Padlólemez
2 Állapotjelző LED-ek
3 Töltőérintkező
4	Home gomb [IMAGE]
5 Töltőoszlop
6 Kábelrekesz
7 Kerékvájat
8 Furat a csavart szárú szeghez (9)
9 Csavart szárú szegek

* Robolinho 700/1200/2000

2.8 Akkumulátor

Az akkumulátort a felhasználó is kicserélheti.

TUDNIVALÓ Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort. Az akkumulátort csak akkor lehet tölteni, ha a készülék be van kapcsolva.

Az akkumulátor gyárilag részlegesen fel van töltve. Normál üzemben az akkumulátor rendszeresen feltöltődik. A készülék ehhez a dokkolóállomáshoz megy. A beépített felügyeleti elektronika a 100%-os töltöttségi szint elérésekor automatikusan befejezi a feltöltési folyamatot.

A töltési folyamat csak a dokkolóállomás töltőérintkezőinek a készülék érintkezőfelületeivel való kifogástalan érintkezése esetén működik. 45 °C hőmérséklet fölött a beépített biztonsági kapcsolás megakadályozza az akkumulátor töltését. Ezáltal elkerülhető az akkumulátor tönkremenetele. Ha az akkumulátor üzemideje a teljes feltöltés ellenére jelentősen csökken, akkor az akkumulátort egy AL-KO kereskedő, technikus vagy szervizpartner bevonásával új, eredeti akkumulátorra kell kicserélni. Ha az öregedés vagy a hosszú tárolás következtében az akkumulátor töltöttségi szintje a gyártó által meghatározott minimális szint alá esik, akkor azt már nem lehet újra feltölteni. Az akkumulátort és a felügyeleti elektronikát az AL-KO kereskedővel, technikussal vagy szervizpartnerrel ellenőriztetni és adott esetben kicseréltetni. Az akkumulátor állapota megjelenik a kijelzőn. Az akkumulátor állapotát kb. 3 havonta ellenőrizze. Ehhez a készüléket kapcsolja be és olvassa le az akkumulátorállapotot. Ha az akkumulátor töltöttsége már csak kb. 30% vagy kevesebb, akkor a készüléket állítsa a dokkolóállomásba, majd kapcsolja be az akkumulátor feltöltéséhez. Ha a töltőoszlopot a dokkolóállomás tárolásához korábban levették (lásd Fejezet 11.2 "Töltőoszlop raktározása", oldal 333), akkor azt előbb fordított sorrendben fel kell szerelni és a dokkolóállomást ismét csatlakoztatni kell az elektromos hálózathoz. Ha a készülékbe elektrolit jut. A készüléket AL-KO szervizállomáson javíttassa meg! Ha az akkumulátort a készülékből kiszerelték: Ha a szembe vagy a kézre kifolyt elektrolit kerül, akkor a folyadékot vízzel azonnal mossa le. Haladéktalanul forduljon orvoshoz!

2.9 Működés leírása

Mozgás a gyepfelületen

A robotfűnyíró egy határolóvezetékkel korlátozott vágási területen belül szabadon mozog. A készülék tájékozódása érzékelőkkel történik, amelyek a határolóvezeték mágneses mezőjét érzékelik.

Ha a készülék akadályba ütközik, akkor megáll, majd egy másik irányban halad tovább. Ha a készülék olyan helyzetbe kerül, amelyben a működés nem lehetséges, akkor ezt a kijelzőn egy üzenet jelzi.

Robolinho 700/1200/200: Ha az esőérzékelő be van kapcsolva, és a készülék nedvességet észlel, akkor automatikusan visszatér a dokkolóállomáshoz.

Nyírási üzemmód és töltő üzemmód

A nyírási fázisok mindig a töltési fázisokkal váltakoznak. Ha nyírás közben az akkumulátor töltöttsége egy bizonyos szintre csökken (kijelző: 0%), akkor a készülék a határolóvezeték mentén visszatér a dokkolóállomáshoz.

A nyírási programok előre be vannak állítva, és a készüléken vagy az alkalmazásban testre szabhatók.

A fűnyíró motor minden elindításakor megváltozik annak forgásiránya, aminek köszönhetően a vágókés élettartama megduplázódik.

2.10 WLAN rádiómodul és AL-KO inTOUCH alkalmazás

A robotfűnyíró fel van szerelve egy WLAN rádiómodullal. Ez egy hordozható készülékről (okostelefonról, tabletről) egy alkalmazáson keresztül kényelmes vezérlést és felügyeletet tesz lehetővé.

i TUDNIVALÓ Az alkalmazott hordozható készüléknek internetkapcsolatra van szüksége az inTOUCH alkalmazás használatához.

i TUDNIVALÓ Hogy a robotfűnyíró mindig a legfrissebb szoftverrel rendelkezzen, egy WLAN-hálózaton keresztül kapcsolódnia kell az internethez. Az AL-KO inTOUCH alkalmazás tájékoztatja Önt, ha a robotfűnyíróhoz szoftverfrissítések állnak rendelkezésre. Ezeket automatikusan letölti.

AL-KO inTOUCH alkalmazás

Az AL-KO inTOUCH alkalmazás Android-alapú készülékekhez a Google Play áruházban, iOS-alapú készülékekhez az Apple App Store-ban vásárolható meg:

Az alkalmazás telepítése után először be kell jelentkezni.

Az alkalmazás első indításakor automatikusan a rövid telepítési útmutató kerül behívásra. Kövesse az utasításokat a robotfűnyíró kertben történő telepítéséhez, majd az AL-KO inTOUCH alkalmazással történő összekapcsolásához.

i TUDNIVALÓ A robotfűnyíró kizárólag 2,4 GHz WLAN hálózathoz csatlakozik.

A rendszer nem támogatja az 5 GHz WLAN hálózatokat.

Az AL-KO inTOUCH alkalmazással való csatlakozáshoz a robotfűnyírónak és az okostelefonnak egy megfelelő jelerősségű (ajánlott: min. 50%) router hatótávolságán belül kell lennie.

1. Indítsa el az AL-KO inTOUCH alkalmazást.
2. A „REGISZTRÁLÁS“ lehetőséggel hozzon létre egy felhasználói fiókot. Adja meg felhasználói nevét és jelszavát.
3. Jelentkezzen be az előbbiek szerint létrehozott felhasználói fiókkal.
4. A „KÉSZÜLÉKEK“ és az „ÚJ KÉSZÜLÉK“ menüpontokon keresztül indítsa el a csatlakozási asszisztenst.
5. Kövesse a további útmutatásokat.

i TUDNIVALÓ Ha a robotfűnyíró a kert olyan részén mozog, ahol a WLAN-kapcsolat gyenge vagy egyáltalán nem áll rendelkezésre, az AL-KO inTOUCH alkalmazás beállításait csak akkor végzi el a rendszer, ha a robotfűnyíró olyan területre ér, ahol a jel megfelelő. Ha a router helyi WLAN erőssége nem fedi le az egész kertet, akkor annak hatótávolsága kiterjeszthető egy kereskedelmi forgalomban kapható jelerősítővel (repeater).

Üzemzavarok esetén kereskedőink szívesen segítenek a telepített AL-KO inTOUCH alkalmazás használatával. A robotfűnyírót hozzáférhetővé kell tenni a kereskedő számára az AL-KO inTOUCH alkalmazáson keresztül.

A becsatlakoztatott robotfűnyírók mellett az AL-KO inTOUCH alkalmazás további funkciókat kínál, pl. termékregisztrálást, kerti ötleteket, növényápolási tanácsadót vagy meghibásodás esetén megjelenő push értesítéseket.

3 BIZTONSÁG

3.1 Rendeltetésszerű használat

Ez a gép magáncélú használatra készült. Minden más felhasználás, valamint az engedély nélküli átépítés vagy hozzáépítés helytelen használatnak minősül, ami a jótállás megszűnését, valamint a megfelelőségi nyilatkozat (CE-jelölés) érvénytelenné válását eredményezi, és a gyártó a felhasználót vagy harmadik felet érő minden kár esetében mentesül a felelősség alól.

A készülék használatára vonatkozó korlátozások:

Max. felület:

■ Robolinho 500: 500 m² ■ Robolinho 700: 700 m² ■ Robolinho 1150: 1200 m² ■ Robolinho 1200: 1200 m² ■ Robolinho 2000: 2000 m²

■ Max. lejtő/emelkedő: 45 % (24°) ■ Max. oldalirányú ferde helyzet: 45 % (24°) Hőmérséklet:

Feltöltés: 0 – 45 °C - Nyírás: 0 – 55 °C

3.2 Lehetséges hibás használat

Ez a készülék nem alkalmas nyilvános területeken, parkokban, sportlétesítményekben, valamint kertészeti és erdészeti területeken való használatra.

3.3 Biztonsági és védőberendezések

⚠️ FIGYELMEZTETÉS! Sérülésveszély. A sérült és kiiktatott biztonsági és védőberendezések súlyos sérüléseket okozhatnak.

A sérült biztonsági és védőberendezéseket javíttassa meg. A biztonsági és védőberendezéseket soha ne iktassa ki.

3.3.1 PIN- és PUK-kód beírása

A készüléket csak egy PIN-kód (személyi azonosítószám) megadásával lehet elindítani. Ezzel megakadályozható, hogy illetéktelenek bekapcsolják a készüléket. A gyárilag beállított PIN-kód 0000. A PIN-kód egyénileg beállítható, lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326.

Ha a PIN-kódot 3-szor egymás után hibásan adja meg, akkor a PUK-kódot (személyi feloldókód) kell beírni. Ha ezt is hibásan adja meg, akkor a következő próbálkozásig 24 órát várni kell.

A PIN- és a PUK-kódot illetéktelen személyek számára hozzáférhetetlen helyen őrizze.

3.3.2 Érzékelők

A gép több biztonsági érzékelővel rendelkezik. A kikapcsolást követően egy biztonsági érzékelő nem indul újra automatikusan. A hibaüzenet megjelenik a kijelzőn, és az üzenetet nyugtázni kell. Az érzékelőt működésbe hozó okot meg kell szüntetni.

Emelő érzékelő

Ha a készüléket működés közben a háznál fogva felemeli, akkor a menethajtás kikapcsol és a vágókések megállnak.

Ütközésérzékelők az akadályfelismeréshez

A készülék olyan érzékelőkkel van felszerelve, amelyek akadályhoz éréskor gondoskodnak a haladási irány megváltoztatásáról. Amikor a fűnyíró akadálynak ütközik, a burkolat felső része enyhén elmozdul és az ütközésérzékelő működésbe lép.

Menetirány szerinti/ oldalirányú dőlésszög- érzékelő

Ha menetirányban az emelkedő vagy a lejtő, ill. a felület oldalirányú dölése eléri a 24°-ot (45 %-ot), akkor a készülék megfordul, ill. a készülék menetiránya megváltozik.

Esőérzékelő (Robolinho 700/1200/2000)

A készülék esőérzékelővel van felszerelve, amely aktív állapotban eső esetén megszakítja a nyírási folyamatot és gondoskodik arról, hogy a készülék visszatérjen a dokkolóállomásra.

i TUDNIVALÓ A készülék megbízhatóan működtethető más robotfűnyírók közvetlen közelében. A határolóvezetékben alkalmazott jel megfelel az EG-MF (a Kerti Készülék Gyártóinak Európai Egyesülete) által az elektromágneses kibocsátásokra meghatározott szabványnak.

3.4 Biztonsági utasítások

3.4.1 Kezelő

16 évnél fiatalabbak, korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkezők vagy tapasztalatlan és ismeretekkel nem rendelkező személyek, akik az üzemeltetési útmutatót nem ismerik, a készüléket nem használhatják. Tartsák be az adott országra jellemző, a felhasználó minimális életkorára vonatkozó

esetleges biztonsági utasításokat.

A készüléket ne kezelje alkohol, drogok vagy gyógyszerek hatása alatt.

3.4.2 Egyéni védőfelszerelés

A sérülések elkerülése érdekében viseljen előírásszerű ruházatot és védőfelszerelést. ■ A személyes védőfelszerelés részei:

■ hosszú nadrág és erős cipő.

- Karbantartáskor és ápoláskor: védőkesztyű.

3.4.3 Személyekre és állatokra vonatkozó biztonság

■ Szabadon hozzáférhető területeken a nyírási terület körül a következő tartalmú figyelmeztetéseket kell elhelyezni:

⚠️ FIGYELEM! Az automatikus pázsitnyíró működik! Ne közelítse meg a készüléket! Ügyeljen a gyerekekre!

■ Működés közben gondoskodjon arról, hogy gyerekek és más személyek ne legyenek a készülék közelében, ill. ne érjenek a készülékhez és ne játsszanak a készülékkel. - Tilos a készülékre ráülni és a vágókésbe benyúlni!

A vágóberendezéstől tartsa távol a testrészeit és a ruházatát.

3.4.4 A készülék biztonsága

■ Munka előtt gondoskodjon arról, hogy a készülék munkaterületén ne legyenek akadályok (pl. faágak, üveg-, fém- és ruhadarabok, kövek, kerti bútorok, kerti eszközök vagy gyermekjátékok). Ezek a készülék vágókéseiben kárt okozhatnak vagy a készülék miatt megrongálódhatnak. A készüléket csak az alábbi feltételek mellett használja:

A készülék nem szennyezett. A készülék nem figyelmeztet károsodásokra vagy elhasználódásra. ■ Minden kezelőelem működik. A dokkolóállomás és a tápegység, valamint azok elektromos vezetékei sértetlenek és működnek.

A sérült alkatrészeket mindig a gyártó eredeti pótalkatrészeivel pótolja. ■ Javíttassa meg a készüléket, ha az megsérült. A készülék használója felelős más személyekkel vagy azok

ingóságaival kapcsolatos balesetekért.

3.4.5 Elektromos biztonság

■ Ne működtesse a készüléket, ha a pázsitfelületen egyidejűleg egy öntözőberendezés is működik. ■ Ne fecskendezze a készüléket vízzel. ■ Ne nyissa ki a készüléket.

4 ÖSSZESZERELÉS

4.1 A gép kicsomagolása

1. Óvatosan nyissa ki a csomagolást.
2. Valamennyi komponenst óvatosan vegyen ki a csomagolásból, és ellenőrizze rajtuk a szállításból eredő károkat. Tudnivaló: Szállítási sérülés esetén azonnal értesítse AL-KO szakkereskedőjét, szerelőjét vagy szervizpartnerét.
3. Ellenőrizze a szállítási terjedelmet, lásd Fejezet 2.1 "A szállítmány tartalma", oldal 314.

Arra az esetre, ha a készüléket tovább kell adni, őrizze meg az eredeti csomagolást és a hozzá tartozó papírokat. Ezek a visszaküldéshez is szükségesek.

4.2 A vágási terület megtervezése (01)

A dokkolóállomás helye (01/1)

A legnagyobb vágási felülethez a lehető legközelebb ■ Sima alapzat Közvetlen napsugárzástól és erős időjárási hatásoktól védett Csatlakozási lehetőség áramforráshoz ■ Szabad hozzáférés a robot pázsitnyíróhoz

A határolóvezeték lefektetése (01)

A határolóvezetéket folyamatos vonalban, az óramutató járásával egyező irányban haladva kell lerakni.

Átjárók a nyírási területek között (01/h)

Az átjáró egy szűk hely a gyepfelületen, amely két gyepfelület összekötésére szolgál.

Fő felület és mellékfelület(ek) (01)

Fő felület (01/NF): Az a gyepfelület, ahol a dokkolóállomás található, és amelyet a készülék a teljes felületén automatikusan nyírni tud. ■ Mellékfelület (01/AF): Ha egy gyepfelület, amelyet a készülék a fő felületről nem tud elérni, akkor adott esetben a készüléket kézzel kell a mellékfelületre vinni. A mellékfelületek kézi üzemmóddal munkálhatók meg.

A fő és mellékterületeket azonban ugyanúgy, a határolóvezetéket folyamatosan lerakva kell behatárolni.

A kezdőpont helyzete (01/X0 - 01/X3)

A készülék a meghatározott vágási időben a határolóvezeték mentén a meghatározott kezdőpontba megy, és ott kezdi meg a nyírást.

A kezdőponttal meghatározhatja, hogy a gyepfelület mely területei kerülnek gyakrabban nyírásra.

4.3 Vágási területek előkészítése

1. Ellenőrizze, hogy a gyepfelület nagyobb-e, mint a készülék felületteljesítménye. Túl nagy gyepfelület esetén rendszertelenül vágott gyepfelület keletkezik. Szükség esetén csökkentse a nyírási felületet.
2. A dokkolóállomás és a határolóvezeték szerelése, valamint a készülék üzembe helyezése előtt: A gyepfelületet egy fűnyíróval nyírja alacsonyabb vágási magasságra.
3. Szüntesse meg az akadályokat a nyírási felületen vagy vegye körül határolóvezetékkel (lásd Fejezet 4.5.3 "Akadályok körülhatárolása", oldal 324): Lapos akadályok, amelyek felett a készülék áthalad és közben a vágókés károsodhat (pl. lapos kövek, átjárók a gyepfelületről a teraszra vagy utakra, fedőlemezek, szegélykövek stb.) Lyukak és kiemelkedések a gyepfelületen (pl. vakondtúrások, pocoklyukak, fenyőtobozok, lehullott gyümölcsök stb.) ■ Meredek, több mint 45 %-os (24°-os) lejtők vagy emelkedők Vízfelületek (pl. kerti tavak, patakok, úszómedencék stb.) és azok elhatárolása a gyepfelülettől Cserjék és sövények, amelyek szélesebbek lehetnek

4.4 Dokkolóállomás felállítása (03/a)

1. A dokkolóállomást (01/1) a határolóvezeték tervezett helyéhez képest derékszögben kell elhelyezni a következők szerint.

A talajjal egy szintben (vízmértékkel ellenőrizze) ■ Egyenes és sima be- és kimenet Nincs kiboltosodás (a csavart szárú szegek behajtásakor a töltőoszlopot nem szabad meghajlítani vagy megdönteni)

1. A dokkolóállomást (03/2) négy csavart szárú szeggel (03/1) rögzítse a talajhoz.

4.5 A határolóvezeték telepítése

i TUDNIVALÓ Robolinho 500/1150: Ha a készülékkel szállított határolóvezeték túl rövid, akkor AL-KO szakkereskedőjénél vagy szerviz-partnerénél vásárolhat hosszabbítókábelt.

4.5.1 Határolóvezeték csatlakoztatása a dokkolóállomáshoz (03/b)

1. A határolóvezetéket (03/4) húzza ki a csomagolásból.
2. Vegye le a kábelrekesz (03/3) borítását a csatlakozásnál (03/A).
3. Távolítsa el a szigetelést a határolóvezeték (03/6) végéről és dugja be a kapocsba (03/7).
4. Zárja be a kapcsot.
5. A határolókábelt a húzási tehermentesítőn (03/5) keresztül kábelráhagyással vezesse ki a kábelrekeszből.

iTUDNIVALÓ A kábelráhagyással később is elvégezhető a kábelvezetés korrekciója.

1. Tegye fel a kábelrekesz borítását.

4.5.2 Határolóvezeték lefektetése (01)

A határolóvezetéket közvetlenül a gyepre vagy a gyepes földbe legfeljebb 10 cm mélységben lehet telepíteni. A gyepes földbe történő telepítést bízza szakemberre.

A két telepítési mód egymással kombinálható.

FIGYELEM! A határolóvezeték károsodásának veszélye. Ha a határolóvezeték sérült vagy elszakadt, akkor a vezérlőjelek átvitele a készülékhez nem lehetséges. Ebben az esetben a határolóvezetéket meg kell javítani vagy ki kell cserélni. Határolóvezeték az AL-KO cégtől vásárolható.

A határolóvezetéket mindig közvetlenül a talajra kell lefektetni. Ha szükséges, rögzítse egy kiegészítő fűkampóval. Lefektetéskor és üzemelés közben óvja a határolóvezetéket a sérülésektől. A határolóvezeték közelében ne ásson és lazítsa fel a talajt.

1. A határolóvezetéket egyenletes távolságokban rögzítse fűkampókkal vagy a talaj alatt (max. 10 cm mélyen) helyezze el.
2. A határolóvezetéket az akadályok körül fektesse le: lásd Fejezet 4.5.3 "Akadályok körülhatárolása", oldal 324.
3. Alakítson ki átjárókat az egyes gyepfelületek között: lásd Fejezet 4.5.4 "Átjárók behatárolása (01/h)", oldal 325.
4. A túl nagy lejtőket vagy emelkedőket határolja körül: lásd Fejezet 4.5.5 "Lejtők körülhatárolása (11)", oldal 325.
5. Vezetékráhagyások elhelyezése: lásd Fejezet 4.5.6 "Vezetékráhagyások elhelyezése (07)", oldal 325.
6. A határolóvezetéket a teljes lefektetés után csatlakoztassa a dokkolóállomás csatlakozójához (03/B): lásd Fejezet 4.5.1 "Határolóvezeték csatlakoztatása a dokkolóállomáshoz (03/b)", oldal 324.

4.5.3 Akadályok körülhatárolása

A munkaterület környezetétől függően a határolóvezetéket az akadályoktól különböző távolságokban kell lefektetni. A helyes távolság meghatározásához használja a csomagolásról leválasztható vonalzót.

i TUDNIVALÓ Körülhatárolások csak akkor szükségesek, ha az akadályokat a készülék ütközésérzékelői nem tudják felismerni. Kerülni kell a túl sok, ill. a szükségtelen körülhatárolást. A 6 cm-nél kisebb kiugrásokat le kell határolni, ellenkező esetben a készülék károsodásokat okozhat.

Távolság falaktól, kerítésektől, ágyásoktól: min. 20 cm (01)

A készülék a határolóvezeték mentén attól kifelé 20 cm-es távolságban halad. Ezért a határolóve-

zetéket a falaktól, kerítésektől, ágyásoktól stb. legalább 20 cm távolságban kell lefektetni.

Távolság a teraszszegélyektől és a burkolt útfelületektől (05)

Ha ezek a terasz- vagy útszegélyek magasabbak a gyepfelületnél, akkor legalább 20 cm-es távolságot kell tőlük tartani. Ha a terasz- vagy útszegélyek magassága azonos a gyepfelület magasságával, akkor a vezeték pontosan a szegélyen helyezhető el.

Akadályok távolsága a határolóvezetéktől (01)

Ha a határolóvezeték lefektetése az akadálytól távolodva, ill. az akadályhoz közeledve pontosan együtt történik, vagyis ha a távolság 0 cm, akkor a készülék oda-vissza áthalad a határolóvezeték felett. A határolókábelt ekkor ne keresztezze (02/c), hanem párhuzamosan fektesse le (01/e).

A határolóvezeték lefektetése sarkoknál (06)

Befelé hajló sarkok esetén (06/a): A határolóvezetéket átlósan fektesse le, hogy a készülék ne akadjon el a sarokban. Külső sarkok akadályokkal (06/b): A határolóvezetéket szöget bezáróan fektesse le, hogy a készülék ne ütközzön neki a saroknak. Külső sarkok akadályok nélkül: A határolóvezetéket 90°-os szögben fektesse le.

4.5.4 Átjárók behatárolása (01/h)

Az átjáróban a következő távolságokat kell betartani:

Teljes szélesség: min. 60 cm A határolóvezeték távolsága a szegélytől: 20 cm Távolság a határolóvezetékek között: min. 20 cm

4.5.5 Lejtők körülhatárolása (11)

A 45 %-osnál nagyobb lejtőket a határolóvezetékkel körül kell határolni (45 % = 45 cm lejtés vízszintesen mért 1 m távolságon).

A határolókábelt 20%-osnál nagyobb lejtőn nem lehet lerakni. A forduláskor jelentkező problémák elkerülése érdekében max. 20%-os lejtőig 50 cm-es távolságot kell tartani. Ha a lejtés a munkaterület külső szélénél az egyik ponton több mint 20%-os, akkor a határolókábelt a lejtő kezdete előtt a sima felületen 20 cm-es távolságban kell lerakni.

4.5.6 Vezetékráhagyások elhelyezése (07)

Annak érdekében, hogy a lenyírandó terület kialakítása után is át lehessen helyezni a dokkoló állomást, illetve ki lehessen bővíteni a lenyírandó területet, rendszeresen időközönként ráhagyásokat kell beiktatni a határolóvezetékbe.

A vezetékráhagyások számát saját belátása szerint határozza meg.

i TUDNIVALÓ Vezetékráhagyások esetén ne képződjenek nyílt hurkok.

1. Az aktuális fűkampó (07/1) körüli határolóvezetéket vezesse körbe, majd vissza az előző fűkampóhoz (07/3).
2. A határolóvezetéket aztán ismét vezesse el az aktuális fűkampóhoz. Hurok képződik. A vezetékeknek szorosan egymás mellett kell lenniük.
3. A hurkot adott esetben középen egy további fűkampóval (07/2) rögzítse a talajhoz.

4.5.7 Tipikus hiba a vezeték lerakásakor (02)

A határolóvezeték-ráhagyásokat nem egyforma hosszú hurkokban rakták le (02/a). A határolóvezeték a sarkok körül nem szakszerűen lett lerakva (02/b). A határolóvezeték keresztezve lett, ill. nem az óra járásával egyező irányban haladva lett lefektetve (02/c). A határolóvezeték lerakása pontatlanul történt, így a gyepfelület szegélyrésze nem nyírható le (02/d). A határolóvezeték ágai egy a gyepfelületen található akadály körül történő lerakásakor nem közvetlenül egymás mellé lettek lefektetve (02/e). A kezdőpont a dokkolóállomástól túl távol lett kialakítva (02/f). A határolóvezeték lefektetése a gyepfelület szegélyén kívül történt (02/g). A határolóvezeték lefektetése közben az átjárókra vonatkozó 20 cm-es minimális távolságot nem tartották be (02/h). A határolóvezetéket túl közel, vagyis 20 cm-nél kisebb távolságra fektették le olyan akadályoktól, amelyek felett a készülék áthaladhat (02/i).

4.6 A dokkolóállomás csatlakoztatása az áramforráshoz (04)

1. A tápegységet (04/4) száraz és a közvetlen napsugárzástól védett helyen, a dokkolóállomástól (04/1) megfelelő távolságban helyezze el.
2. A tápegység kisfeszültségű vezetékét (04/5) és a dokkolóállomás (04/6) kábelét kösse össze egymással.
3. A tápegység (04/2) hálózati csatlakozóját dugja be egy aljzatba (04/3).

TUDNIVALÓ A tápegységet ajánlott egy olyan FI-reléhez csatlakoztatni, amelynek névleges áramerőssége < 30 mA az elektromos hálózatnál.

4.7 A dokkolóállomás csatlakozásainak ellenőrzése (04)

1. Ellenőrizze, hogy a töltőoszlop (09/1) elülső oldalán mindkét LED világít-e. Ha nem:

■ Húzza ki a hálózati csatlakozót. Ellenőrizze az áramellátás és a határolóvezeték összes dugaszcsatlakozójának megfelelő helyzetét vagy károsodásait.

A LED-ek állapotjelzése

LED-ek Üzemi állapotok
Zöld	Világít, ha a határolóvezeték le-fektetése megfelelő és a hurok sértetlen.
Sárga	Világít, ha az áramellátás sér-tetlen.

5 ÜZEMBE HELYEZÉS

Ez a fejezet azokat a kezeléseket és beállításokat ismerteti, amelyek a készülék első üzembe helyezéséhez szükségesek. Az összes további beállításhoz lásd a 7. fejezetet "Beállítások", 328. oldal.

5.1 Akku feltöltése (08)

Normál üzemben a készülék akkumulátora rendszeresen automatikusan feltöltődik.

iTUDNIVALÓ Az akkumulátort az első használat előtt teljesen töltse fel. Az akkumulátor bármilyen töltöttségi állapotban tölthető. A töltés megszakítása nem károsítja az akkumulátort. Az akkumulátort csak akkor lehet tölteni, ha a készülék be van kapcsolva.

1. A készüléknek (08/1) úgy kell a dokkolóállomásban (08/3) állnia, hogy a készülék érintkezőfelületei hozzáérjenek a dokkolóállomás töltőérintkezőihez.
2. A gombbal kapcsolja be a készüléket.
3. A készülék kijelzőjén ez látható: Akkumulátor töltődik. Ha nem: lásd Fejezet 13 "Hibaelhárítás", oldal 334.

5.2 Alapbeállítások végrehajtása

1. Nyissa ki a takarófedelet.
2. A gombbal kapcsolja be a készüléket. Megjelenik a firmware, a kód és a típus.
3. A nyelvválasztásra szolgáló menüben a vagy gombbal válassza ki a nyelvet, majd a gombbal hagyja jóvá.
4. A Bejelentkezés > PIN-kód megadása menüben adja meg az előre beállított 0000 PIN-kódot. Ehhez a ▲agy gombbal válassza ki a 0 karakter, majd a gombbal hagyja jóvá. A PIN megadása után a hozzáférés engedélyezve van.
5. A PIN-kód megváltoztatása menüben:

A Adja meg az új PIN-kódot mezőben adjon meg egy új, tetszőleges négyjegyű PIN-kódot. Ehhez a ▲agy gombbal válasszon ki egy karaktert, majd a ▼gombbal hagyja jóvá.

A Ismételje meg az új PIN-kódot mezőben adja meg újra az új PIN-kódot. Ha a két beírt kód azonos, a következő látható: A PIN-kód módosítása sikerült.

1. A Adja meg a dátumot menüben állítsa be az aktuális dátumot (formá-

tum: NN.HH.20ÉÉ). Ehhez a ▲ gombbal válasszon ki egy karaktert, majd a ▶ gombbal hagyja jóvá.

1. Az Idő megadása > 24-órás formátum menüben állítsa be az aktuális időt (formátum: ÓÓ:PP). Ehhez a ▲ gombbal válasszon ki egy karaktert, majd a ▶ gombbal hagyja jóvá.

Az alapbeállítások megtörténtek. Megjelenik az „Nincs kalibrálva” – Nyomja meg az Indítás gombot állapot.

5.3 Vágási magasság beállítása

A vágási magasság 25–55 mm között kézzel, fokozatmentesen állítható.

i TUDNIVALÓ: A kalibrálási mozgáshoz (lásd Fejezet 5.4 „Automatikus kalibrálás végrehajtása”, oldal 327) és a kezdőpontok betanításához (lásd Fejezet 7.5.2 „Kezdőpontok beállítása”, oldal 329) ajánlott vágási magasság 55 mm.

1. Nyissa ki a borítást (10/1).
2. Állítsa be a vágási magasságot (az aktuális vágási magasság a figyelőablakban (10/3) látható):

Vágási magasság (azaz a pázsitmagasság) növelése: A forgatható gombot (10/2) fordítsa el az óra járásával egyező irányban (10/+).

Vágási magasság (azaz a pázsitmagasság) csökkentése: A forgatható gombot (10/2) fordítsa el az óra járásával ellentétes irányban (10/–).

1. Csukja be a fedelet.

5.4 Automatikus kalibrálás végrehajtása

i TUDNIVALÓ: Üzembe helyezés előtt végezzen kalibráló menetet (lásd Fejezet 5.4 „Automatikus kalibrálás végrehajtása”, oldal 327) vagy tanítsa be a kiindulási pontokat (lásd Fejezet 7.5.2 „Kezdőpontok beállítása”, oldal 329).

Állítsa a készüléket a kiindulási helyzetbe (09).

1. Állítsa a készüléket a gyepfelületen a kiindulási pozícióba:

■ a dokkolóállomástól legalább 1 m-re balra és 1 m-rel előtte ■ az elülső oldalával a határolóvezeték felé

A kalibrálás elindítása

1. Ellenőrizze, hogy a készülék várható mozgástartományában nincsenek-e akadályok. A készüléknek képesnek kell lennie arra, hogy mindkét első kerekével áthaladjon a határolóvezetéken. Szükség esetén távolítsa el az akadályokat vagy átmenetileg tegye belülre a kábelt (min. 35 cm szükséges).
2. A dombbal indítsa el a készüléket. A kijelzőn a következő látható:

! Figyelmeztetés! Indul a gép

Kalibrálás, [1] fázis

Kalibrálás közben

A határolóvezetékben a jelerősség meghatározásához a készülék először kétszer áthalad a határolóvezeték felett, majd ezt követően visszatér a dokkolóállomáshoz és ott marad.

A kijelzőn megjelenik a következő üzenet: kalibrálás befejeződött. Az akku töltődik.

i TUDNIVALÓ A készüléknek a dokkolóállomásba érve meg kell állnia. Ha a készülék a dokkolóállomásba való behaladáskor nem kerül érintkezésbe, továbbhalad a határolóvezetéknél. Ha a készülék a dokkolóállomáson áthalad, akkor a kalibrálási folyamat sikertelen volt. Ebben az esetben a dokkolóállomást még jobban be kell igazítani, majd a kalibrálást meg kell ismételni.

Kalibrálás után

Megjelenik az előre beállított aktuális vágási időtartam.

Az összes további beállításhoz lásd Fejezet 7 "Beállítások", oldal 328.

Robolinho 700/1200/2000

i TUDNIVALÓ A rendeltetésszerű üzemelés biztosítása, valamint a hibaüzenetek előfordulásának kiküszöbölése érdekében le kell mérni a hurok hosszát.

Ehhez lásd még

Kezdőpontok beállítása [▶ 329]

6 KEZELÉS

6.1 A készülék kézi indítása

1. A gombbal kapcsolja be a készüléket. Nem terv szerinti szegélynyírás esetén: lásd Fejezet 7.7 "Szegélynyírás kézi indítás esetén", oldal 330.
2. A gombbal indítsa el kézzel a készüléket.

6.2 Pázsitnyírás megszakítása

■ Robolinho 500/1150: Nyomja meg a gombot a készüléken. ■ Robolinho 700/1200/2000: Nyomja meg a gombot a dokkolóállomáson (08/4) vagy a készüléken.

A készülék automatikusan a dokkolóállomásba megy. Az aktuális napi nyírási terv törlődik és másnap az előre beállított időpontban indul újra.

Nyomja meg a gombot a készüléken. A pázsitnyírás egy fél órára megszakad. - Nyomja meg a gombot a készüléken. A készülék kikapcsol.

TUDNIVALÓ Vészhelyzet esetén a készüléket a STOP gombbal (08/2) lehet leállítani.

6.3 Mellékfelület nyírása (01/NF)

1. A készüléket emelje fel, majd kézzel helyezze el a mellékfelületen.
2. A gombbal kapcsolja be a készüléket.
3. A gombbal hívja be a főmenüt.
4. vagy * Beállítások —
5. vagy * Mellékfelület nyírása
6. A ▲ vagy a gombbal válassza ki a nyírási időt.
7. A gombbal indítsa el kézzel a készüléket.

A beállítástól függően: A készülék a beállított időpontban nyírást végez, majd pedig kikapcsol vagy addig folytatja a nyírást, amíg az akkumulátora le nem merül.

A mellékfelület nyírása után a készüléket kézzel vigye vissza a dokkolóállomásba.

7 BEÁLLÍTÁSOK

7.1 Beállítás behívása – Általános

1. A gombbal hívja be a főmenüt. Tudnivaló: A menüpont előtti csillag * azt jelzi, hogy a menü éppen ki van választva.
2. vagy * Beállítások
3. A ▲ vagy a gombbal válassza ki a kívánt menüpontot, majd a gombbal hagyja jóvá.
4. Adja meg a beállításokat. Tudnivaló: A menüpontok ismertetése a következő szakaszokban történik.
5. A gombbal térjen vissza a főmenühöz.

TUDNIVALÓ: További menüpontok: lásd Fejezet 5.2 "Alapbeállítások végrehajtása", oldal 326.

7.2 Billentyűhangok bekapcsolása/kikapcsolása

1. vagy * Billentyűhangok
2. Billentyűhangok bekapcsolása/kikapcsolása:

vagy Aktiválás: Billentyűhangok bekapcsolása. vagy kikapcs.: Billentyűhangok kikapcsolása.

7.3 Gazdaságos üzemmód aktiválása/deaktiválása (Robolinho 700/1200/2000)

Gazdaságos üzemmódban a készülék energiata-karékos üzemmódra vált. Ezáltal csökken az energiafelhasználás és a zajkibocsátás.

TUDNIVALÓ: Magas és sűrű fű esetén, valamint tömör pázsithenger esetén nem ajánlott, ill. nem lehetséges.

1. vagy * EcoMode —
2. Gazdaságos mód bekapcsolása/kikapcsolása:

Aktiválás: Gazdaságos üzemmód bekapcsolása. Kikapcs.: Gazdaságos üzemmód kikapcsolása.

7.4 Esőérzékelő beállítása (Robolinho 700/1200/2000)

TUDNIVALÓ: Száraz pázsit nyírása esetén csökken a szennyeződés mértéke. Az esőérzékelő bekapcsolásával és egy késleltetési idő beállításával megakadályozható, hogy a készülék akkor is nyírjon, ha a pázsit nyirkos.

Ha az esőérzékelő be van kapcsolva, akkor a készülék kezdődő eső esetén visszatér a dokkolóállomásba. Ott addig tartózkodik, amíg az esőérzékelő meg nem szárad. Ezután még kivárja a beállított késleltetési idő leteltét, mielőtt folytatja a pázsitnyírást. Az esőérzékelő érzékenysége beállítható.

1. vagy * Esőérzékelő —
2. Esőérzékelő bekapcsolása/kikapcsolása:

vagy Aktiválás: Esőszenzor bekapcsolása. vagy kikapcs.: Esőszenzor kikapcsolása.

1. Az esőérzékelő késleltetésének beállítása:

vagy Esőérzékelő késl. xx óra xx perc A ▲agy gombbal válassza ki, majd a gombbal erősítse meg a késleltetés kívánt értékét.

1. Az esőérzékelő érzékenységének beállítása:

vagy Esőérzékenység

A ▲agy gombbal állítsa be, majd a — gombbal erősítse meg az érzékenység kívánt értékét.

7.5 Vágóprogram beállítása

7.5.1 Vágóprogram beállítása – Általános

1. A gombbal hívja be a főmenüt.
2. vagy * Programok
3. A ▼gy a gombbal válassza ki a menüpontot, majd a gombbal hagyja jóvá.
4. Adja meg a beállításokat. Tudnivaló: A menüpontok ismertetése a következő szakaszokban történik.

7.5.2 Kezdöpontok beállítása

Kezdöpontok betanítása

1. Állítsa a készüléket a dokkolóállomásba.
2. A gombbal kapcsolja be a készüléket.
3. A gmbbal hívja be a főmenüt.
4. vagy * Programok
5. vagy * Belépési pontok
6. vagy * kezdőpontok betanítása
7. vagy * kezdőpontok betanításának indítása —

vagy Indítás. A készülék a határolóvezeték mentén halad.

vagy, ha a készülék elérte a kívánt kezdőpontot. A készülék tárolja a kezdőpontot.

1. vagy 1. Kezdőpont megadása

-, ha a betanítási menetben nem lett meghatározva kezdőpont. Ha itt nincs meghatározva kezdőpont, akkor a kezdőpontok meghatározása automatikusan történik.

1. vagy x kezdőpont: XX m, ha az utolsó kezdőpontot elérte a készülék

Kezdőpontok meghatározása kézzel (01)

Az első kezdőpont (01/X0) előre be van állítva, és a dokkolóállomástól 1 m távolságban jobbra

található. Ezen pont után további kezdőpontok lehetnek meghatározva:

■ Robolinho 500/700/1150: legfeljebb három kezdőpont (X1 – X3) ■ Robolinho 1200: legfeljebb hat kezdőpont (X1 – X6) ■ Robolinho 2000: legfeljebb kilenc kezdőpont (X1 – X9)

A kezdőpontok meghatározásakor vegye figyelembe, hogy:

A kezdőpontok ne legyenek túl messze a dokkolóállomástól, illetve túl közel egymáshoz (02/f). Csak annyi kezdőpontot használjon, amennyi szükséges.

1. vagy * Belépési pontok
2. vagy * X1 pont [020m]-nél. A ▲ vagy a gombokkal egymás után válasszon ki egy számot, és a gombbal hagyja jóvá.
3. vagy * X2 pont [075m]-nél. A ▲ vagy a gombokkal egymás után válasszon ki egy számot, és a gombbal hagyja jóvá.
4. Ha szükséges, határozzon meg további kezdőpontokat.
5. A gombbal térjen vissza a főmenühöz.

7.5.3 Vágási időpontok beállítása

i TUDNIVALÓ A vágási időpontok programozása és a vágás megkezdése között legalább 30 percnek el kell telnie. Ellenkező esetben a készülék az utolsó gomb kezelése után legkorábban 30 perc elteltével indul el.

A Heti programban történik azoknak a napoknak és időpontoknak a beállítása, amikor a készüléknek dolgoznia kell. Szükség esetén ezeket a beállításokat igazítsa hozzá a kert méretéhez. Ha kb. egy hét után még láthatók vágatlan felületek, akkor növelje a vágási időket.

1. vagy * Heti program

vagy Minden nap [X]: A készülék minden nap a beállított időben vág. Ha a Minden nap [ ] felirat látható, akkor a készülék csak a hét beállított napjain végez vágást.

vagy Hétfő [X]...* Vasárnap [X]: A készülék a hét beállított napjain a beállított időben vág. Ha pl. Hétfő [ ] felirat látható, akkor a készülék a megadott napon nem végez vágást. Módosítás: Az adott napon kapcsolja be [X] vagy kapcsolja ki [ ], állítsa be az időket, a vágás fajtáját és a kezdőpontokat.

1. Adja meg a beállításokat minden napra vagy a meghatározott napra:

pl. *[M] 07:00-10:00 [?]: Normál vágás [M] 07:00 - 10:00 óra között automatikusan cserélődő kezdőpontokkal 0 - 9-ig [?]. pl. *[R] 16:00-18:00 [1]: A készülék 16:00 órakor a szegélynyírással kezd [R], majd végighalad a határolóvezeték teljes hosszában. Ezután megkezdi a felületnyírást az 1. kezdőpontban [1]. 18:00 órakor, ill. amennyiben az akku lemerült, a készülék visszatér a dokkolóállomásba.

vagy módosítás: Módosítja a kiválasztott beállításokat.

vagy tovább: Nyugtázza a módosított beállítást, majd folytassa a következő beállítással.

1. vagy Menü: Mentse a menüpont összes módosított beállítását.

7.6 inTOUCH

Egy átjáróval fennálló kapcsolatot meg lehet szakítani. Ezzel a készülék 30 percig nyitott egy új kapcsolat felépítéséhez.

i TUDNIVALÓ Egy kapcsolat későbbi létesítéséhez a kapcsolatot először újra meg kell szakítani akkor is, ha a készüléket előzőleg nem kapcsolták hozzá egyetlen átjáróhoz sem.

1. vagy *inTOUCH
2. Kapcsolat megszakítása A készülék üzenete: Kész.
3. A gombbal hagyja jóvá, majd térjen vissza a menühöz.

7.7 Szegélynyírás kézi indítás esetén

Kézi indítás esetén itt lehet beállítani, hogy a készülék a szegélynyírással kezdjen.

Végezze el a szegélynyírást a programozott vágási időkben: lásd Fejezet 7.5.3 "Vágási időpontok beállítása", oldal 329.

1. vagy * Szegélynyírás
2. vagy * kézi indítás esetén

7.8 Mellékfelület nyírásának beállítása

1. vagy * Mellékfelület nyírása
2. Állítsa be a vágási időket:

vagy inaktív: — A mellékfelület vágása ki van kapcsolva.

- vagy aktív: - A készülék addig dolgozik, amíg az akkumulátora le nem merül.

vagy vágási idő (perc) A készülék a mellékfelületet a beállított ideig vágja. A következő vágási idők állíthatók be: 30/60/90/120/az akku lemerüléséig.

7.9 Kijelző fényerejének beállítása

Ha a kijelző pl. erős napsugárzás esetén nehezen olvasható, akkor a kijelzés a megjelenítési kontraszt módosításával javítható.

1. vagy * kijelző kontraszt
2. A vagy a gombbal növelje/csökkentse a kijelző kontrasztját, majd a gombbal hagyja jóvá.

7.10 Beállításvédelem

Ha a beállításvédelem ki van kapcsolva, akkor csak a biztonsággal kapcsolatos hibák nyugtázásakor kell megadni a PIN-kódot.

1. vagy * Beállításvédelem
2. Beállításvédelem bekapcsolása/kikapcsolása:

vagy Aktiválás: Beállításvédelem bekapcsolása.

vagy kikapcs.: Beállításvédelem kikapcsolása.

7.11 Új kalibrálás

Ha a határolóvezeték helyét vagy hosszát megváltoztatták, vagy ha a készülék a határolóvezetéket nem képes megtalálni, akkor új kalibrálás szükséges.

1. vagy Új kalibrálás
2. kalibrálás visszaállítása?
3. Kalibrálás végrehajtása: lásd Fejezet 5.4 "Automatikus kalibrálás végrehajtása", oldal 327.

7.12 Gyári beállítások visszaállítása

A készülék gyári beállításait például értékesítés esetén helyre lehet állítani.

1. vagy * Gyári beállítások A készülék üzenete: A beállítások helyreállítása sikerült

8 INFORMÁCIÓK MEGJELENÍTÉSE

Az Információk menü a készülékadatok megjelenítésére szolgál. Ebben a menüben nem lehet a beállításokon módosítani.

1. A gombbal hívja be a főmenüt.
2. vagy * Információk
3. A véggy gombbal válassza ki a menüpontot, majd a gombbal hagyja jóvá. Tudnivaló: A menüpontok ismertetése a következő részekben történik.
4. A gombbal térjen vissza a főmenühöz.

Késszerviz

Azt mutatja, hogy hány üzemórán belül szükséges a késszerviz. A számlálót kézzel lehet visszaállítani. A késszervizt egy AL-KO szakkereskedőnek, technikusnak vagy szervizpartnernek kell elvégeznie.

Állítsa vissza a késszerviz számlálóját:

1. vagy Jóvanagyás —

Hardver

A készülékre vonatkozó információkat mutat, mint pl. a típust, a gyártási évet, az üzemórákat, a sorozatszámot, a vágási alkalmak számát, az összes vágási időt, a töltési ciklusok számát, az összes töltési időt, a határolóvezeték hurkainak hosszát.

Szoftver

A szoftver változatát mutatja.

i TUDNIVALÓ Mindig tartsa napra kész állapotban a Robolinho pázsitnyíró robot szoftverét. Rendszeresen ellenőrizze a firmware változatot, és szükség esetén frissítse. A Robolinho frissítő szoftver megtalálható a következő internetcímen:

www.al-ko.com/shop/de/robolinho-autoupdater

Programinformáció

Az aktuális beállításokat mutatja, mint pl. az összes heti vágási időt.

Üzemzavarok esetén

Az utoljára felmerült hibaüzeneteket mutatja dátummal, időponttal és hibakóddal.

9 KARBANTARTÁS ÉS ÁPOLÁS

⚠ VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

- Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

9.1 Tisztítás

FIGYELEM! Víz használata miatti veszély. A robot pázsitnyíróba és a dokkolóállomásba bekerülő víz az elektromos alkatrészek károsodásához vezet.

■ Soha ne fröcskölje le vízzel a robot pázsitnyírót és a dokkolóállomást.

Robot pázsitnyíró tisztítása

VIGYÁZAT! Sérülésveszély a vágókés

miatt. A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.

■ Viseljen védőkesztyűt! Ügyeljen arra, hogy testrészei ne érjenek bele a vágókések területére.

Hetente egyszer végezze el a következőt:

1. A gombbal kapcsolja ki a készüléket.
2. A ház felületét egy kézi seprűvel, egy kefével, egy nedves kendővel vagy egy puha szivaccsal törölje le.
3. Az alsó lemezt, a pázsitnyíró fedelét és a vágókést kefével tisztítsa meg.
4. Ellenőrizze a vágókés sérüléseit. Szükség esetén csere: lásd Fejezet 9.3 "Vágókés cseréje", oldal 332.
5. A ház felületét egy kézi seprűvel, egy kefével, egy nedves kendővel vagy egy puha szivaccsal törölje le.
6. Az alsó lemezt, a pázsitnyíró fedelét és a vágókést kefével tisztítsa meg.
7. Ellenőrizze a vágókés sérüléseit. Szükség esetén csere: lásd Fejezet 9.3 "Vágókés cseréje", oldal 332.

Dokkolóállomás tisztítása

1. A fűmaradékot és a lombot vagy más tárgyakat rendszeresen távolítsa el a dokkolóállomásból.
2. A dokkolóállomás felületét nedves kendővel vagy puha szivaccsal törölje le.

9.2 Rendszeres ellenőrzés

Általános ellenőrzés

1. Hetente egyszer ellenőrizze a teljes telepítés károsodásait:

Készülék, Dokkolóállomás, Határolóvezeték, Tápegység

1. A hibás alkatrészeket az AL-KO eredeti pótalkatrészeire kell kicserélni, ill. az AL-KO szervizállomásain kicseréltetni.

Kerekek szabad mozgásának ellenőrzése

Hetente egyszer végezze el a következőt:

1. A kerekek körüli területeket alaposan meg kell tisztítani a fúmaradványoktól és más szennyeződésektől. Ehhez használjon kézi seprűt és egy kendőt.
2. Ellenőrizze, hogy az összes görgő könnyen jár-e és kormányozható-e. Tudnivaló: Ha a görgők nehezen járnak vagy nem kormányozhatók, egy AL-KO szervizállomással cseréltesse ki.

A robot pázsitnyíró érintkezőfelületeinek ellenőrzése

1. A szennyeződéseket egy kendővel távolítsa el, majd az érintkezőket gondosan zsírozza be.

A dokkolóállomás töltőérintkezőinek ellenőrzése

1. Húzza ki a hálózati csatlakozót.
2. A töltőérintkezőket nyomja a dokkolóállomás felé, majd engedje el. A töltőérintkezőknek vissza kell ugraniuk a kiindulási helyzetükbe. Tudnivaló: Ha a töltőérintkezők nem ugranak vissza, egy AL-KO szervizállomással cseréltesse ki őket.

9.3 Vágókés cseréje

VIGYÁZAT! Sérülésveszély a vágókés miatt. A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.

VIGYÁZAT! Sérülésveszély a vágókés miatt. A vágókések nagyon élesek, és vágási sérüléseket okozhatnak.

■ Viseljen védőkesztyűt! Ügyeljen arra, hogy testrészei ne érjenek bele a vágókések területére.

FIGYELEM! A készülék károsodásának veszélye szakszerűtlen javítás miatt. Az elhajlott, beszerelt vágókések kiigazítása miatt a késtányér károsodhat.

■ Ne igazítsa ki az elgörbült vágókéseket. Az elgörbült vágókéseket az AL-KO eredeti pótalkatrészeire cserélje ki.

Az elhasználódott vagy elgörbült vágókést ki kell cserélni.

1. A gombbal kapcsolja ki a készüléket.
2. Fektesse le a készüléket a vágókésekkel felfelé.
3. Csavarja ki a rögzítőcsavarokat.
4. Vegye ki a vágókést a helyéről.
5. A vágókés helyét egy puha kefével tisztítsa meg.

TUDNIVALÓ: A vágókések teljes hosszukban élesítve vannak, és ezért 180°-kal elforgatva is beszerelhetők, így élettartamuk megduplázódik.

1. Vágókés cseréje:

Ha a vágókést az első összeszerelés óta még nem fordították meg: Fordítsa el 180°-kal a vágókést, majd az élesített oldalával a készülék felé ismét tegye be a vágókészülékbe, majd a rögzítőcsavarokat kézzel újra húzza meg. Ha a vágókést az első összeszerelés óta egyszer már megfordították: Az új vágókést az élesített oldalával a készülék felé tegye be a vágókészülékbe, majd az új rögzítőcsavarokat kézzel újra húzza meg. Tudnivaló: Csak eredeti AL-KO pótalkatrészeket használjon.

Makacs, kefével nem eltávolítható szennyeződések esetében a késtányért ki kell cserélni, mivel a kiegyensúlyozatlanság erős zajképződést, fokozott kopást és működési zavarokat okozhat.

A térzőkést általában nem kell kicserélni.

10 SZÁLLÍTÁS

A készülék szállítását az alábbiak szerint végezze:

1. A gombbal vagy a stop gombbal állítsa le a készüléket.
2. A gombbal kapcsolja ki a készüléket.
3. A készüléket két kézzel a háznál fogva emelje fel:

A vágókést nem szabad megérinteni.

A vágókés sohase forduljon a teste felé.

11 TÁROLÁS

11.1 Robot pázsitnyíró tárolása

A téli időszakban, ill. az előre láthatóan 30 napnál hosszabb ideig tartó üzemen kívül helyezés esetén raktározza a készüléket.

1. Az akkumulátort teljesen töltse fel (lásd Fejezet 5.1 "Akku feltöltése (08)", oldal 326).
2. A készüléket alaposan tisztítsa meg (lásd Fejezet 9.1 "Tisztítás", oldal 331).
3. A készülék megőrzése:

■ az összes kerekén állva

■ száraz, zárható és fagytól védett helyen

gyerekektől elzárva

11.2 Töltőoszlop raktározása

A téli időszakban, ill. az előre láthatóan 30 napnál hosszabb ideig tartó üzemen kívül helyezés esetén raktározza a töltőoszlopot.

1. A tápegységet válassza le a hálózatról, majd húzza ki a dokkolóállomásból.
2. Töltőoszlop leszerelése:

A töltőoszlop (08/5) mindkét csavarját csavarja ki.

A töltőoszlopot megbillentéssel oldja le a dokkolóállomásról.

A kábelek dugaszcsatlakozását válassza le a dokkolóállomásról és a töltőoszlopról.

Az aljzat nyílását (08/6) a mellékelt téli fedéllel (08/7) zárja le.

1. Töltőoszlop megőrzése:

■ száraz, zárható és fagytól védett helyen

gyerekektől elzárva

11.3 A határolóvezeték átteleltetése

A határolóvezeték a talajban maradhat, nem kell onnan eltávolítani.

12 ÁRTALMATLANÍTÁS

Tudnivalók az elektromos és elektronikus készülékekre vonatkozó törvényről (ElektroG)

A használt elektromos és elektronikus készülékek nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtésük, ill. ártalmatlanításuk szükséges!

A régi elemeket vagy akkumulátorokat, amelyek nincsenek a régi készülékbe rögzítve, leadás előtt el kell távolítani! Ezek ártalmatlanítását az akkumulátorokra vonatkozó törvény szabályozza. Az elektromos és elektronikus készülékek tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A végfelhasználó kizárólagos felelőssége, hogy törölje az ártalmatlanítandó régi készüléken lévő személyes jellegű adatait!

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elektromos és elektronikus készülékeket nem szabad a háztartási hulladékkal ártalmatlanítani.

Az elektromos és elektronikus készülékek a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok) Elektromos készülékeket forgalmazó üzletek (helyhez kötött és online), valamint kereskedők kötelesek ezeket átvenni, ill. ezt. Önként felajánlani.

Ezek az állítások csak azokra a készülékekre érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2012/19/EU sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben a használt elektromos és elektronikus készülékek ártalmatlanítására vonatkozóan.

Tudnivalók az akkumulátorokra vonatkozó törvénnyel kapcsolatban (BattG)

A használt elemek és akkumulátorok nem tartoznak a háztartási hulladékhoz, hanem válogatott begyűjtésük, ill. ártalmatlanításuk szükséges!

Az elektromos készülékekből származó elemek vagy akkumulátorok biztonságos kivételéhez és a típusra, ill. a kémiai rendszerre vonatkozó információk a kezelési és szerelési

útmutatóban található további adatok között találhatók.

Az elemek és akkumulátorok tulajdonosai, ill. használói kötelesek a készülékeket használatuk befejeztével visszaszolgáltatni. A visszaadás a háztartásban előforduló mennyiségek átvételére vonatkozik.

A használt elemek káros anyagokat vagy nehézfémeket tartalmazhatnak, amelyek károsíthatják a környezetet és az egészséget. A használt elemek értékesítése és a bennük megtalálható erőforrások hasznosítása hozzájárul mind a környezet, mind az egészség védelméhez.

Az áthúzott hulladéktároló edény szimbólum azt jelenti, hogy az elemeket és akkumulátorokat nem szabad a háztartási hulladékkal ártalmatlanítani.

Ha ezenkívül a hulladéktároló edény alatt Hg, Cd vagy Pb jelzés látható, akkor a következő helyzet áll fenn:

■ Hg: Az elem több mint 0,0005 % higanyt tartalmaz Cd: Az elem több mint 0,002 % kadmiumot tartalmaz Pb: Az elem több mint 0,004 % ólmot tartalmaz

Az elemek és akkumulátorok a következő helyeken díjtalanul leadhatók:

Nyilvános törvényes ártalmatlanító, ill. gyűjtőpontok (pl. kommunális hulladékudvarok) ■ Elemeket és akkukat árusító helyeken A készülékekhez használt régi elemek gyűjtését végző közös visszavételi rendszerek bármelyik átvételi pontján A gyártó visszavételi helyén (ha a közös visszavételi rendszer nem áll rendelkezésre)

Ezek az állítások csak azokra az elemekre és akkumulátorokra érvényesek, amelyeket az Európai Unió országaiban telepítettek és vásároltak, és amelyek a 2006/66/EK sz. európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országokban ezektől eltérő rendelkezések lehetnek érvényben az elemek és akkumulátorok ártalmatlanítására vonatkozóan.

Csomagolással kapcsolatos utasítások

A csomagolóanyagok újrahasznosíthatóak. Kérjük, hogy a csomagolást környezetbarát módon ártalmatlanítsa.

Akku kiszerelése a készülék ártalmatlanítása előtt

A beépített akkut a készülék ártalmatlanítása előtt ki kell szerelni és elkülönítve, környezetbarát módon kell ártalmatlanítani.

1. Csavarja ki az (1) csavarokat.
2. Az akkurekesz (2) fedelét vegye le.
3. Húzza le és vegye ki az akkumulátort (3).
4. Tegye vissza a fedelet, majd csavarja be újra a csavarokat.

13 HIBAELHÁRÍTÁS

13.1 A készülék- és kezelési hibák kijavítása

VIGYÁZAT! Sérülésveszély. Az éles szélű és mozgó készülékalkatrészek sérüléseket okozhatnak.

- Karbantartási, ápolási és tisztítási munkák közben mindig viseljen védőkesztyűt!

TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

Zavar Ok Elhárítás
A készülék nem indul el. Az akkumulátor lemerült. A készüléket töltse fel a dokkolóállo-másban.
A készülék mozog és be-ásódik. A kerekek tovább forognak.	Az ütközőérintkezők nem ol-danak ki.	Forduljon AL-KO szervizhez.
	A fü túl magas.	Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magasságig.A füvet egy fünyíróval nyírja rövidre.
	A készülék a gyepfelület egyik egyenetlenségén áll.	Szüntesse meg az egyenetlenséget.
A készülék rossz időpont-ban nyírja a füvet.	A készülék beállított ideje nem jó.	Állítsa be az órát.
	A vágás időtartama rosszul van megadva.	Állítsa be a vágási időket.
	A készülék elveszti az időbe-állításokat.	Az akku hibás. Forduljon AL-KO szervizhez.
A motor nyírás közben áll-va marad.	A motor túlterhelt. Kapcsolja ki a készüléket, állítsa sima felületre vagy alacsony füre és próbálja újra beindítani.
	Az akkumulátor lemerült. Töltse fel az akkumulátort.
	A vágókések kopottak. Fordítsa meg vagy szükség esetén cse-rélje ki a vágókéseket.
A vágási eredmény nem egyenletes.	A vágási idő túl rövid. Programozzon be hosszabb vágási időt.
	Túl nagy a levágandó felület. Csökkentse le a levágandó felületet.
	Túl alacsony a vágási ma-gasság.	Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magas-ságig.
	A vágókések kopottak. Fordítsa meg vagy szükség esetén cse-rélje ki a vágókéseket.
Az akkumulátor üzemideje jelentősen csökken.	Túl alacsony a vágási ma-gasság.	Növelje a vágási magasságot, majd a fokozatosan engedje le a kívánt magas-ságig.
	A fü túl magas vagy túl ned-ves.	Hagyja megszáradni a füvet.Állítsa magasabbra a vágási ma-gasságot.
A készülék rezeg vagy túl erős a zajképződés.	Kiegyensúlyozatlanság a vá-gókésben vagy a vágókés meghajtásában	Tisztítsa meg a fünyírófedelet.Forduljon AL-KO szervizhez.
Az akkumulátor nem töltö-dik fel, ill. alacsony az ak-kufeszültség	A dokkolóállomás töl-tőérintkezői szennyezet-tek.A készülék érintkezőfelü-letei szennyezettek.	Tisztítsa meg a töltőérintkezőket és az érintkezőfelületeket.
	A dokkolóállomás nem kap áramot.	Csatlakoztassa a dokkolóállomást az áramforráshoz.
	A készülék nem éri el a töl-tőérintkezőt.	Helyezze a készüléket a dokkolóál-lomásba, majd ellenőrizze, hogy a töltőérintkezők illeszkednek-e.Forduljon AL-KO szervizhez.
	Az akkumulátor élettartama végére ért.	Forduljon AL-KO szervizhez.
	A töltőelektronika hibás. Forduljon AL-KO szervizhez.

13.2 Hibakódok és hibaelhárítás

TUDNIVALÓ Olyan hibák esetében, amelyek nem szerepelnek ebben a táblázatban, vagy amelyeket saját maga nem tudja kijavítani, forduljon vevőszolgálatunkhoz.

Hibakód Ok Elhárítás
CN001: Tilt sensor A dőlésérzékelő működésbe lépett: ■ a megengedettnél na-gyobb a dőlésszög ■ A készülék elakadt ■ A lejtő/emelkedő túl me-redek	Állítsa a készüléket vízszintes felületre és nyugtázza a hibát.
CN002: Lift sensor Az emelésérzékelő műkö-désbe lépett: ■ A készülék burkolata fel-emelés vagy egy akadály miatt felfelé elmozdult.	Távolítsa el az akadályt.
CN005: Bumper de-flected	A készülék ráfutott egy aka-dályra, és nem tudja magát kiszabadítani (pl. ütközés a dokkolóállomás közelében).	Állítsa a készüléket a szabad, beha-tárolt gyepfelületre. ■ Változtassa meg a határolóvezeték helyét.
CN007: No loop signal	Nincs hurokjelA határolóvezeték hibás.A hurokjel túl gyenge.	Ellenőrizze a LED-eket a dokkolóál-lomáson.Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.Ellenőrizze a határolóvezeték sérüléseit. Javítsa meg a hibás vezeté-ket.
CN008: Loop signal weak	Gyenge a hurokjelA határolóvezeték túlmélyen van elhelyezve	Ellenőrizze a LED-eket a dokkolóál-lomáson.Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.A határolóvezetéket emelje fel az előírt magasságba, esetleg rögzítse közvetlenül a pázsit felületén.
CN010: Bad position	A készülék a behatárolt gyepfelületen kívül talál-ható.A határolóvezeték lera-kásakor keresztezés tör-tént.	Állítsa a készüléket a szabad, beha-tárolt gyepfelületre.Helyesbítse a határolóvezeték hely-zetét a kanyarok és az akadályok körül. Szüntesse meg a kábelke-resztezést.
CN011: Escaped robot	A készülék a behatárolt gyepfelületen kívül található.	Helyesbítse a határolóvezeték helyzetét a kanyarok és az akadályok körül.
CN012: Cal: no loopCN015: Cal: outside	Hiba a kalibrálás során:A készülék nem találja a határolóvezetéket.	Ellenőrizze a LED-eket a dokkolóál-lomáson.Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.Állítsa a készüléket az előírás sze-rinti kalibrálási pozícióba, pontosan derékszögben állítsa be. A készüléknek át kell tudnia haladni a hatá-rolóvezetéken.
CN017: Cal: signal weak	Hiba a kalibrálás során:Gyenge a hurokjelNincs hurokjelA határolóvezeték hibás.	Állítsa a készüléket az előírás sze-rinti kalibrálási pozícióba, pontosan derékszögben állítsa be.Ellenőrizze a dokkolóállomás áramellátását. Húzza ki, majd dugja vissza a tápegységet.Ellenőrizze a határolóvezeték sérüléseit.
CN018: Cal: Collisi-on	Hiba a kalibrálás során:A készülék akadálynak ütközött.	Távolítsa el az akadályt.
CN038: Battery Az akkumulátor lemerült:
	A határolóvezeték hurokrésze túl hosszú, túl sok a sziget.	Változtassa meg a határolóvezeték helyét.
	Feltöltéskor nincs érintkezés a töltőérintkezőkön	Tisztítsa meg a töltőérintkezőket.Helyezze a készüléket a dokkolóállomásba, majd ellenőrizze, hogy a töltőérintkezők illeszkednek-e.A töltőcsatlakozókat ellenőriztesse és cseréltesse ki a gyártó szervizál-lomásán.
	Akadályok a dokkolóállomás közelében	Távolítsa el az akadályokat.
	A készülék elakadt. Állítsa a készüléket a szabad, behatárolt gyepfelületre.
	A készülék nem találja a dok-kolóállomást.	Ellenőrizze a határolóvezeték sérüléseit.A határolóvezetéket a gyártó szervi-zállomásán nézesse át.
	Az akkumulátor elhasználó-dott.	Az akkumulátort a gyártó szervizállomásán cseréltesse ki.
	A töltőelektronika hibás. Az töltőelektronikát a gyártó szervizállo-másán ellenőriztesse.
CN099: Recov escape	Automatikus hibaelhárítás nem lehetséges	Nyugtázza kézzel a hibaüzenetet.Megismétlődés esetén: A készülé- ket a gyártó szervizállomásán ellenőriztesse.
CN104: Battery over heating	Az akkumulátor túlmele-gedett (több mint 60 °C). Kisütés nem lehetséges.Vészleállítás a felügyeleti elektronika révén	Kapcsolja ki a készüléket és hagyja lehülni az akkumulátort.A készüléket ne helyezze a dokko-lóállomásra.
CN110: Blade motor over heating	A pázsitnyíró motorja túlme-legedett (több mint 80 °C).	Kapcsolja ki a készüléket és hagyja lehülni.Megismétlődés esetén: A készülé- ket a gyártó szervizállomásán ellenőriztesse.
CN119: R-Bumper de-flectedCN120: L-Bumper de-flected	A készülék ráfutott egy aka-dályra, és nem tudja magát kiszabadítani.	Távolítsa el az akadályt.
CN128: Recov Impossible	A készülék ráfutott egy akadályra, és nem tudja magát kiszabadítani.	Távolítsa el az akadályt.
	A készülék a behatárolt gyepfelületen kívül található.	■ Állítsa a készüléket a szabad, behatárolt gyepfelületre.■ Változtassa meg a határolóvezeték helyét.
CN129: Blocked WL A bal oldali kerékmotor elakadt.		Szüntesse meg a blokkolást.
CN130: Blocked WR A jobb oldali kerékmotor elakadt.		Szüntesse meg a blokkolást.

A további hibakódok leírását az AL-KO honlapján találja.

A legközelebbi AL-KO szervizhez. Ezeket megtalálja az interneten a következő oldalon: www.al-ko.com/service-contacts

14 ÜGYFÉLSZOLGÁLAT/SZERVIZ

A garanciával, javítással vagy pótalkatrészekkel kapcsolatos kérdések esetén kérjük, forduljon a

15 GARANCIA

A berendezés esetleges anyag- és gyártási hibáinak elhárítása javítással vagy alkatrészcserével történik a törvényben előírt jótállási időn belül. A jótállási határidőt azon ország jogrendszere határozza meg, ahol a berendezést vásárolták.

A garancia kizárólag akkor érvényes, ha:

■ betartják ezt az üzemeltetési utasítást ■ szakszerűen használják a berendezést ■ csak eredeti pótalkatrészeket használnak

A garancia nem érvényes

■ önhatalmú javítási próbálkozás ■ önhatalmú műszaki módosítások - nem rendeltetésszerű használat esetén

A garancia nem vonatkozik:

■ a használatból eredő festékhibákra, ■ a kopó alkatrészekre, amelyek a pótalkatrész-katalógusban be vannak keretezve xxxxxx (x)

A garancia az első végfelhasználó vásárlásától lép életbe. Az időpont meghatározásakor a fizetési bizonylaton szereplő dátum a mérvadó. A garanciajeggyel és az eredeti fizetési bizonylattal forduljon a szakkereskedéshez vagy a legközelebbi hivatalos ügyfélszolgálathoz. A vevő eladóval szembeni kellékszavatossági jogainak törvényes érvényesítési lehetőségeit a jelen nyilatkozat nem befolyásolja.

AZ EREDETI HASZNÁLATI UTASÍTÁS FORDÍTÁSA

Tartalomjegyzék
