BRUKSANVISNING Robolinho 500I AL-KO

11.2 Uskladnenie základne

Du kan angive en egen ny firecifret PIN-kode under Angiv ny PIN-kode. Med
▲ eller ▼ælges efter hinanden et ciffer, som overages med —

6.2 Afbryd klipningen

Innehållsförteckning

1 Om denna bruksanvisning 310

1.1 Teckenförklaring och signalord 310

2 Produktbeskrivning 311

2.1 Leveransomfattning.... 311
2.2 Robotgräsklippare 311
2.3 Symboler på maskinen 312
2.4 Manöverpanel.... 312
2.5 Display.... 313
2.6 Meny 314
2.7 Basstation 315
2.8 Inbyggt batteri.... 315
2.9 Funktionsbeskrivning.... 315
2.10 Integrering i innogy SmartHome 316

2.10.1 AL-KO inTOUCH-app 316

2.10.2 innogy SmartHome-app (endast för 500I) 316

3 Säkerhet 316

3.1 Avsedd användning.... 316
3.2 Möjlig felanvändning.... 317
3.3 Säkerhets- och skyddsanordningar 317

3.3.1 Ange PIN- och PUK-kod.... 317
3.3.2 Sensorer 317

3.4.1 Användare 318
3.4.2 Säkerhet för människor och djur 318
3.4.3 Maskinsäkerhet 319
3.4.4 Elsäkerhet 319

4 Montering.... 319

4.1 Packa upp redskapet.... 319
4.2 Planera klippområden (01) 319
4.3 Förbereda klippområden 320
4.4 Montera basstationen (03/a) 320
4.5 Installera begränsningskabeln 320

4.5.1 Ansluta begränsningskabeln till basstationen (03/b) 320
4.5.2 Utplacering av begränsningskabel (01).... 320
4.5.3 Avgränsa hinder 321
4.5.4 Anlägga korridorer (01/h) 321
4.5.5 Avgränsa nedförslutningar 322
4.5.6 Utplacering av reservkabel (07) 322
4.5.7 Vanliga fel vid utplaceringen av kabel (02).... 322

4.6 Ansluta basstationen till strömförsörjningen (04) 322
4.7 Kontrollera anslutningarna på basstationen (04).... 322

5 Start 322

5.1 Ladda batteriet (08) 322
5.2 Utföra grundinställningar 323
5.3 Ställa in klipphöjd 323
5.4 Genomför automatisk kalibrering 323

6 Användning.... 324

6.1 Starta redskapet manuellt 324
6.2 Avbryt klippningen 324
6.3 Klippning av grannyta (01/NF).... 324

7 Inställningar 324

7.1 Göra inställningar – allmänt 324
7.2 Aktivera/deaktivera knappljud 324
7.3 Ställa in klippningsprogram 324

7.3.1 Ställa in klippningsprogram – allmänt 324
7.3.2 Ställa in klipptid 325

7.4 Kantklippning vid manuell start.... 325
7.5 inTOUCH 325
7.6 Ställa in avgränsningar 325

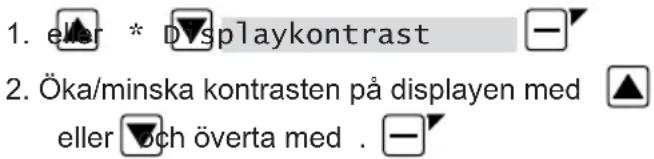

7.7 Ställa in displaykontrast.... 326

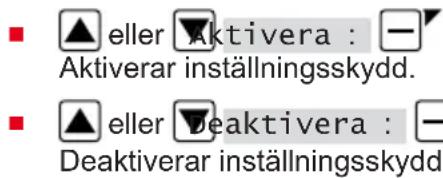

7.8 Inställningsskydd 326
7.9 Omkalibrering 326

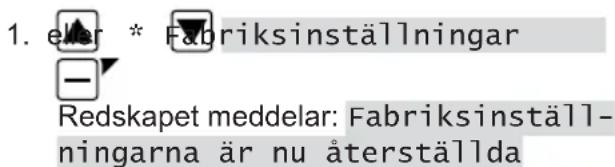

7.10 Återställa till fabriksinställningar 326

8 Visa information 326

9 Underhåll och skötsel 326

9.1 Rengöring.... 327
9.2 Regelbundna kontroller 327
9.3 Byta ut knivarna.... 328

10 transport.... 328

11 Förvaring.... 328

11.1 Förvaring av robotgräsklippare 328
11.2 Förvaring av basstation 329
11.3 Vinterförvaring av begränsningskabel 329

12 Återvinning.... 329

13 Kundtjänst/service 331

14 Avhjälpa fel 331

14.1 Korrigera redskapsfel och hanteringsfel.... 331
14.2 Felkoder och felavhjälpning.... 332

15 Garanti 336

16 EG-försäkran om överensstämmelse 336

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över-sättningar av bruksanvisningen i original.
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.
Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA!

Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

WARNING!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

OBSERVERA!

Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS!

Anger en situation, som om den inte undviks, kan leda till materiella skador.

ANMÄRKNING

Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Detta dokument beskriver en helautomatisk, batteridriven robotgräsklippare, som kan röra sig fritt över en gräsmatta. Den har inställbar klipphöjd.

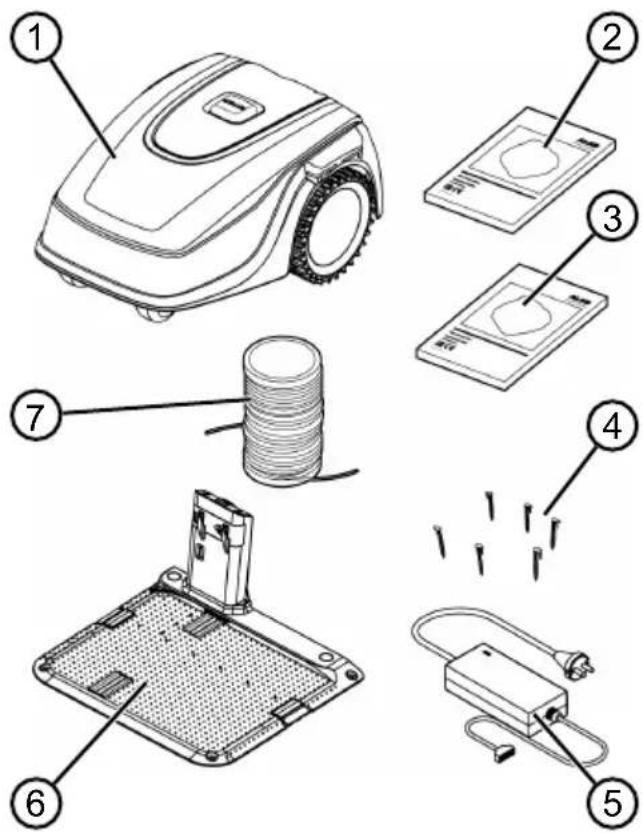

2.1 Leveransomfattning

I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:

1 Robotgräsklippare

2 Kortfattad bruksanvisning

3 Bruksanvisning

4 Märlor (90 st.)

5 Adapter

6 Basstation inkl. skruvspikar (4 st.) och skruvnyckel

7 Begränsningskabel (100 m)

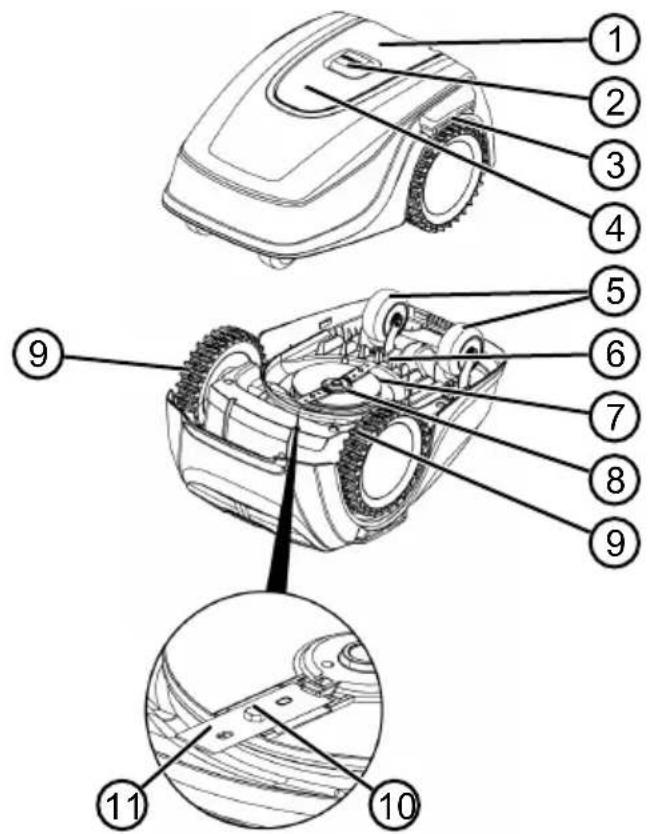

2.2 Robotgräsklippare

1 Manöverpanel med display (på insidan)

2 STOPP-knapp (Stoppar redskapet och knivarna inom 2 sekunder)

3 Laddningskontakter

4 Höjdinställning (på insidan)

5 Främre hjul (styrbara)

6 Batterifack

7 Klippdäck

8 Knivtallrik

9 Drivhjul

10 Fästskruv

11 Skärkniv

2.3 Symboler på maskinen

Symbol Betydelse

Håll utomstående borta från riskområdet!

Var särskilt försiktig när du hanterar maskinen!

Håll händer och fötter på avständ från knivarna!

Håll tillräckligt långt säkerhetsavständ!

Läs bruksanvisningen före idrifttagningen!

Ange PIN-kod för att starta redskapet!

Åk inte på redskapet!

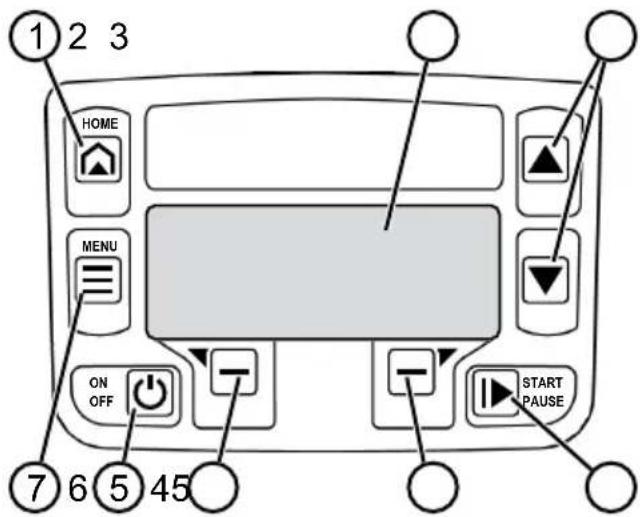

2.4 Manöverpanel

1 2 3 HOME MENU ON OFF START PAUSE 7 6 5 45

Nr. Komponent

1

(Home-knapp): För att avbryta klippningen och köra tillbaka redskapet till basstationen. Redskapet startar igen nästa dag vid inställd klipptid.

2 Display: Visar redskapets aktuella status, namnet på aktuell meny och dess menyalternativ samt funktioner som ska väljas (se Kapitel 2.5 "Display", si-da 313).

3

▲ (piltangenter): För att navigera i menyer och välja menyalternativ, förändra siffervärden, välja mellan inställningar.

4

(→ (start/paus-knapp): För att manuellt starta/avbryta klippning resp. genast återuppta klippning efter aktivering av

5

- (funktionsknappar): För att ta fram funktioner som visas på displayen ovanför.

6

(On/Off-knapp): För att starta/stänga av redskapet.

7

(menyknapp): Öppna huvudmeny

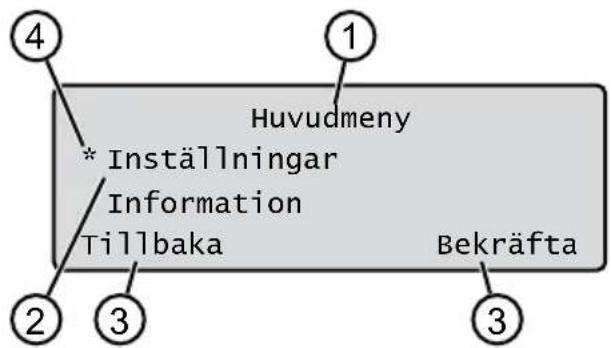

2.5 Display

Huvudmeny * Inställningar Information Tillbaka Bekräfta

Nr. Visning

1 Namnet på aktuell meny (här: Huvudmeny)

2 Menyalternativ i menyn: Här visas alltid bara två menyalternativ i taget (här: Inställningar und Information).

Med ▲ch kāv ytterligare menyalternativ visas.

(här: Inställningar). Med och

— kan funktionerna öppnas.

4 Stjärna (*) markerar det visade menyalternativet (här: Inställningar)

2.6 Meny

Huvudmeny	Program	Veckoprogram se Kapitel 7.3 "Ställa in klippningsprogram", sida 324
		Programinformation se Kapitel 8 "Visa information", sida 326
	Inställningar	Klockslag se Kapitel 5.2 "Utföra grundinställningar", sida 323
		Datum se Kapitel 5.2 "Utföra grundinställningar", sida 323
		Språk se Kapitel 5.2 "Utföra grundinställningar", sida 323
		PIN-kod se Kapitel 5.2 "Utföra grundinställningar", sida 323
		Knappljud se Kapitel 7.2 "Aktivera/deaktivera knappljud", sida 324
		inTOUCH se Kapitel 7.5 "inTOUCH", sida 325
		Kantklippning se Kapitel 7.4 "Kantklippning vid manuell start", si-da 325
		Grannyta Aktiv/Inaktiv se Kapitel 7.6 "Ställa in avgränsningar", sida 325
		Displaykontrast se Kapitel 7.7 "Ställa in displaykontrast", sida 326
		Inställningsskydd se Kapitel 7.8 "Inställningsskydd", sida 326
		Omkalibrering se Kapitel 7.9 "Omkalibrering", sida 326
		Fabriksinställningar se Kapitel 7.10 "Äterställa till fabriksinställ- ningar", sida 326
	Information	Knivservice se Kapitel 8 "Visa information", sida 326
		Maskinvara se Kapitel 8 "Visa information", sida 326
		Programvara se Kapitel 8 "Visa information", sida 326
		Programinformation se Kapitel 8 "Visa information", sida 326
		Störningar se Kapitel 8 "Visa information", sida 326

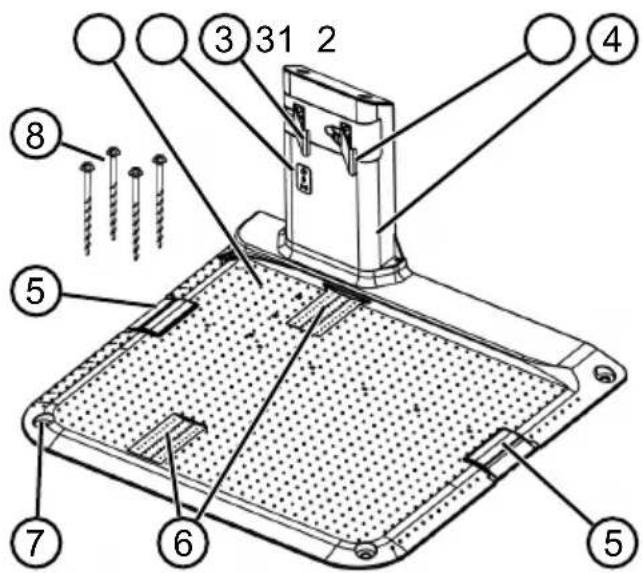

2.7 Basstation

1 Golvplatta

2 LED-lampor för status

3 Laddkontakt

4 Laddstation

5 Kabelkanal

6 Hjulbalja

7 Borrhål för skruvspikar (8)

8 Skruvspikar

2.8 Inbyggt batteri

Batteriet är inbyggt i redskapet och får inte bytas av användaren.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

Batteriet kan bara laddas när redskapet är påsatt.

Det inbyggda batteriet är bara delvis laddat vid leverans. Under normaldrift laddas batteriet regelbundet. Redskapet återvänder på egen hand till basstationen för detta syfte.
- Övervakningselektroniken avslutar laddningen automatiskt när batteriet är laddat till 100 %.

Laddningen fungerar endast om problemfri kontakt föreligger mellan laddningskontakterna på basstationen och kontaktytorna på redskapet.
Vid temperatur över 45 °C förhindrar den inbyggda skyddskopplingen att batteriet laddas. På så sätt undviker man att batteriet förstörs.
- Om batteriets drifttid förkortas väsentligt trots att det är fulladdat ska batteriet bytas ut mot ett nytt originalbatteri av AL-KO:s återförsäljare, tekniker eller servicecenter.
- Om batteriet p.g.a. ålder eller för långvarig förvaring skulle ladda ur till under den av tillverkaren föreskrivna gränsen kan det inte laddas upp igen. Låt AL-KO:s återförsäljare, tekniker eller servicecenter kontrollera batteri och övervakningselektronik och eventuellt byta ut det.
Batteristatusen visas på displayen. Kontrollera batteristatus efter 3 månaders förvaring. Gör detta genom att sätta på redskapet och läsa av statusen. Om batteriet bara är laddat till 30 % eller mindre ska man placera redskapet på basstationen och sätta på det, så att batteriet laddas. Om laddstationen har tagits av från basstationen för lagring (se Kapitel 11.2 "Förvaring av basstation", sida 329) ska denna först monteras i omvänd ordningsföljd och basstationen åter anslutas till elnätet.
- Om elektrolyt läckt ut ur redskapet ska man: lämna redskapet till AL-KO:s servicecenter för kontroll!
Ifall batteriet tagits ut från redskapet: kommer ögon eller händer i kontakt med elektrolyt ska man omgående spola med rikligt med vatten. Uppsök därefter omedelbart läkare!

Rörelser på gräsytor

Robotgräsklipparen rör sig fritt inom ett klippområde som man avgränsat med begränsningskabeln. Redskapet orienterar sig med hjälp av sensorer som känner av magnetfältet runt begränsningskabeln.

Skulle redskapet stöta emot ett hinder stannar det och kör sedan i en annan riktning. Hamnar redskapet i en situation där drift inte är möjlig visas detta med ett meddelande på displayen.

Klippning och laddning

Redskapet växlar regelbundet mellan faser med klippning och faser med batteriladdning. När batteriladdningen under klippning minskat till ett visst värde (status: 0 %) kör redskapet längs begränsningskabeln tillbaka till basstationen.

För klippningen finns det förinställda klippningsprogram som också omfattar funktioner för hela ytor samt kantklippning. Ändringar kan göras i dessa klippningsprogram.

2.10 Integrering i innogy SmartHome

Robotgräsklipparen kan integreras i en innogy SmartHome-miljö och länkas ihop med andra redskap. Detta möjliggör en bekväm styrning, inställning och övervakning av robotgräsklipparen via appen på en mobil enhet.

Här måste robotgräsklipparen anslutas till en in- nogy SmartHome-gateway via Lemonbeat och AL-KO inTOUCH-appen eller innogy SmartHo- me-appen (endast för 500I) installeras på en mo- bil enhet.

ANMÄRKNING

Den använda mobila enheten behöver en radiolänk för användning av inno- gy SmartHome.

Om radiolänken skulle brytas till den mobila enheten kan inga signaler överföras till robotgräsklipparen.

2.10.1 AL-KO inTOUCH-app

AL-KO inTOUCH-appen finns för Android- och iOS-baserade enheter:

Efter installation av appen måste man först logga in.

ANMÄRKNING

En registrering är inte absolut nödvän- dig, men erbjuder några ytterligare funk- tioner.

När appen startas för första gången öppnas automatiskt snabbinstallationsanvisningen. Därefter kan man integrera robotgräsklipparen i innogy SmartHome-miljön under menyn "Redskap".

ANMÄRKNING

För integreringen krävs ett innogy-konto.

ANMÄRKNING

Robotgräsklipparen måste vara mottagningsklar för att kunna integreras (se Kapitel 7.5 "inTOUCH", sida 325).

Förutom fjärråtkomst till robotgräsklipparen eller till andra anslutningsbara redskap erbjuder ALKO inTOUCH-appen ytterligare funktioner, som t.ex. produktregistrering, trädgårdstips, växtrådgivare eller Push-meddelanden vid fel.

2.10.2 innogy SmartHome-app (endast för 500I)

innogy SmartHome-appen finns för Android- och iOS-baserade enheter samt som webbläsarbase-rad webbanvändning.

Ytterligare information om innogy SmartHome-appen hittar du på https://home.innogy-smarthome.de samt i appens dokumentation.

3 SÄKERHET

3.1 Avsedd användning

Detta redskap är uteslutande avsett för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlo-rad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

Gränserna för redskapet:

■ Max. klippyta: 500 m²
■ max. uppförs-/nedförslutning: 45 % (24°)
■ max. sidolutning: 45 % (24°)
- Temperatur:

Laddning: 0 – 45 °C
Gräsklippning: 0 – 55 °C

3.2 Möjlig felanvändning

Redskapet är inte lämpligt för användning på offentliga anläggningar, i parker, sportanläggningar eller i jord- och skogsbruk.

3.3 Säkerhets- och skyddsanordningar

WARNING! Skaderisk

Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svåra kroppsskador.

Se till att reparera eventuella skadade säkerhets- och skyddsanordningar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

3.3.1 Ange PIN- och PUK-kod

Redskapet kan endast sättas på genom att man anger en särskild PIN-kod. På så sätt ska obehöriga förhindras från att starta enheten. PIN-koden kan ändras.

Om felaktig PIN-kod angetts 3 gånger krävs att man använder PUK-kod (Personal Unblocking Key). Om även denna är felaktig måste man vänta 24 timmar innan man kan ange koder på nytt. PIN-kod och PUK-kod fungerar även som stöldskydd.

■ Se till att obehöriga inte har tillgång till redskapets PIN-kod eller PUK-kod.

3.3.2 Sensorer

Redskapet är utrustat med flera olika säkerhetssensorer. Redskapet kan inte starta automatiskt efter att ha stängts av med en säkerhetssensor. Felmedde-landet visas på displayen och måste kvitteras. Orsaken till att sensorerna utlöstes måste också åtgärdas.

Lyftsensor

Om någon under klippningen lyfter redskapet i chassit stängs framdrivningen av och knivarna stannar.

Stötsensorer och hinderdetektering

Redskapet är utrustat med sen- sorer som ändrar körriktningen vid kontakt med hinder. När en- heten stöter emot ett hinder för- skjuts chassits överdel något vil- ket löser ut stötsensorn.

Lutningssensor i färdriktning/sidled

Vid en upp- eller nedförslutning eller sidolutning på mer än 24° (45 %) ändrar redskapet färdriktning.

ANMÄRKNING

Redskapet kan utan problem användas i omedelbar närhet av andra robotgräsklippare.

Den signal som används i begränsningskabeln motsvarar den standard som branschorganisationen EGMF definierat för elektromagnetiska emissioner.

■ Ungdomar under 16 år eller personer som inte är förtrogna med bruksanvisningen får inte använda maskinen. Beakta gällande säkerhetsföreskrifter om lägsta ålder för användare.
■ Använd inte maskinen om du är påverkad av alkohol, droger eller medicin.

3.4.2 Säkerhet för människor och djur

■ För lättillgängliga klippytor ska klippområdet omges med varningsskyltar med följande varningar:

OBS!

Automatisk gräsklippare!

Gå inte nära gräsklipparen!

Håll barn under uppsikt!

Se under gräsklippningen till att det inte finns barn i närheten av redskapet och att de inte uppehåller sig vid redskapet eller leker med det.
Det är förbjudet att sitta på redskapet och att röra vid knivarna!
Håll kroppsdelar och kläder på avständ från knivarna.

Se före arbetet till att det inte finns föremål inom redskapets arbetsområde (exempelvis kvistar, glas-, metall- och tyg-stycken, stenar, trädgårds-möbler, trädgårdsredskap eller leksaker). Sådana föremål kan orsaka skador på redskapets knivar och skadas av knivarna.
■ Använd enbart maskinen under följande förutsättningar:

■ Redskapet är inte smutsigt.
- Redskapet har inga skador eller förslitningar.
- Alla manöverelement fung- erar korrekt.
- Basstation och nätdelen samt deras elektriska ka- blar är oskadade och fung- erar.

• Ersätt utslitna eller defekta komponenter med originalreservdelar från tillverkaren.
  Låt reparera redskapet om det blivit skadat.
• Redskapsanvändaren är ansvarig för olyckor som drabbar andra personer och deras egendom.

3.4.4 Elsäkerhet

Låt aldrig redskapet klippa gräs när en vattenspridare är igång på gräsmattan.
■ Spola aldrig av redskapet.
- Öppna inte redskapet.

4 MONTERING

4.1 Packa upp redskapet

1. Öppna förpackningen med varsamhet.
2. Ta försiktigt ur alla komponenter ur förpackningen och kontrollera så att de inte har transportskador.

Anmärkning: Enligt garantibestämmelserna ska AL-KO:s återförsäljare, tekniker eller servicecenter omgående informeras om transportskador.

1. Kontrollera leveransomfånget, se Kapitel 2.1 "Leveransomfattning", sida 311.

Spara originalförpackningen och följesedel för de fall gräsklipparen måste skickas vidare. Dessa måste även sparas för att gräsklipparen ska kunna returneras.

4.2 Planera klippområden (01)

Placera basstationen (01/1)

Så nära det största klippområdet som möjligt
Jämnt underlag
■ Skyddad mot stark väderpåverkan och direkt solljus
■ Anslutning för strömförsörjning
Fri tillgänglighet för robotgräsklipparen

Dragning av begränsningskabeln (01)

Begränsningskabeln måste dras medurs i en obruten slinga.

Korridorer mellan klippområden (01/h)

En korridor är en smal passage på gräsmattan som förbinder två klippytor med varandra.

Huvudyta och grannytor (01)

Huvudyta (01/HF): Detta är den gräsmatta som basstationen befinner sig vid och som redskapet kan klippa helt och hållet automatiskt.
Grannytor (01/NF): Är en gräsmatta som inte kan nås av redskapet från huvudytan, bär vid behov redskapet för hand till biytan. Grannytor kan klippas med manuell drift.

Huvudytor och grannytor avgränsas likväl med samma, oavbrutna begränsningskabel.

Redskapet kör vid inställd klipptid längs begränsningskabeln till en angiven startpunkt där den börjar klippa gräs.

4.3 Förbereda klippområden

1. Kontrollera om gräsmattan har en större yta än den yta som redskapet kan klippa. Om klippytan är för stor kan gräsklippningen komma att bli ojämn. Minska klippytan vid behov.
2. Förberedelser före montering av basstation, dragning av begränsningskabel och idrifttagning av redskapet: Klipp gräset riktigt kort med en gräsklippare.

3. Åtgärda eventuella hinder på gräsmattan eller avgränsa med begränsningskabel (se Kapitel 4.5.3 "Avgränsa hinder", sida 321):

4. Överfarbara, flata hinder som kan skada knivarna (t.ex. flata stenar, kanter mellan gräsmattor och terrasser eller gångar, plattor, kantsten etc.)
   Hål och förhöjningar i gräsmattan (t.ex. mullvadshögar, grävhål, kottar, fallfrukt)
   ■ Branta uppförs- och nedförslutningar på över 45 % (24°)
   Vattensamlingar som diken, bäckar, simbassänger etc och deras avgränsning till gräsmattan
   ■ Småbuskar och häckar som kan växa på bredden

ANMÄRKNING

Avgränsningar behövs endast om hindren inte kan kännas av automatiskt av stötsensorerna i robotgräsklipparen.

Undvik att lägga ut för många resp onö- diga avgränsningar.

4.4 Montera basstationen (03/a)

1. Placera basstationen (01/1) i rät vinkel i förhållanden till den planerade dragningen av begränsningskabeln:

■ I marknivå (kontrollera med vattenpass)
Rak och jämn in- och utkörning
■ Inte välvd (vid efterföljande iskruvning av skruvspikarna får laddstationen inte böjas eller lutas)

1. Fixera basstationen (03/2) med fyra skruvspikar (03/1) i golvet.

Om den medlevererade begränsningskabeln är för kort kan förlängningskabel erhållas av AL-KO:s återförsäljare, tekniker eller servicecenter.

4.5.1 Ansluta begränsningskabeln till basstationen (03/b)

1. Dra ut begränsningskabeln (03/4) ur förpackningen.
2. Ta av kabelkanalens skydd (03/3) på anslutningen (03/A).
3. Avisolera slutet av begränsningskabeln (03/6) och sätt i klämman (03/7).
4. Stäng klämman.
5. Dra begränsningskabeln genom dragavlastningen (03/5) ut ur kabelkanalen med kabelreserven.

ANMÄRKNING

Med kabelreserven kan även små korrigeringen på kabeldragningen göras senare.

1. Sätt på skyddet på kabelkanalen.

4.5.2 Utplacering av begränsningskabel (01)

Begränsningskabeln kan läggas ut antingen på gräsmattan eller ner till 10 cm under grästorven. Kabeldragning under grästorven ska genomföras av fackkunnig person.

Dessa två varianter kan kombineras med varandra.

OBS!

Fara för skador på be- gränsningskabeln

Om begränsningskabeln blir skadad eller genom- skuren går det inte längre att överföra styrsignaler till redskapet. I sådana fall måste begränsningskabeln lagas eller bytas ut. Ny be- gränsningskabel finns att få från AL-KO.

Lägg alltid begränsningskabeln direkt på marken. Säkra den vid behov med märlor.
Se till att skydda begränsningskabeln vi dragningen och under drift av redskapet.
■ Undvik att gräva och vertikalskära i närheten av begränsningskabeln.

1. Dra begränsningskabeln och förankra med märlor med jämna mellanrum eller dra kabeln under markytan på max. 10 cm djup.
2. Dra begränsningskabeln runt olika hinder: se Kapitel 4.5.3 "Avgränsa hinder", sida 321.
3. Anlägga korridorer mellan olika klippytor: se Kapitel 4.5.4 "Anlägga korridorer (01/h)", si-da 321.
4. Vid branta uppförs-/nedförslutningar måste avgränsningar göras : se Kapitel 4.5.5 "Avgrånsa nedförslutningar", sida 322.
5. Dra reservkabel: se Kapitel 4.5.6 "Utplace-ring av reservkabel (07)", sida 322.
6. Avsluta dragningen av begränsningskabel med en anslutning (03/B) till basstationen: se Kapitel 4.5.1 "Ansluta begränsningskabeln till basstationen (03/b)", sida 320.

4.5.3 Avgränsa hinder

Beroende på arbetsområdets omgivningar måste begränsningskabeln läggas med olika avständ till förekommande hinder. Använd graderad linjal för att mäta upp korrekta avständ.

ANMÄRKNING

Avgränsningar behövs endast om hindren inte kan kännas av automatiskt av stötsensorerna i robotgräsklipparen. Undvik att lägga ut för många resp onödiga avgränsningar.

Avständ till väggar, staket, rabatter - min. 15 cm (01)

Redskapet kör längs begränsningskabeln med en överskjutning på 15 cm. Därför måste avständet mellan begränsningskabel och väggar, staket, rabatter osv. vara minst 15 cm.

Avständ till terrasskanter och belagda gångar (05)

Om kanten till terrassen eller gången är högre än gräsmattan måste avståndet mellan kabel och kant vara minst 15 cm. Om kanten till terrassen eller gången är på samma höjd som gräsmattan kan kabeln dras precis i kanten.

Avständ mellan hinder och begränsningskabel (01)

Om begränsningskabeln ligger för nära till och från hindret, dvs med ett avständ på 0 cm kommer redskapet att köra över begränsningskabeln. Korsa då inte begränsningskablarna (02/c), utan dra dem parallellt (01/e).

Dragning av begränsningskabeln vid hörn (06)

Inåtgående hörn (06/a): Dra begränsningskabeln diagonalt för att förhindra att redskapet fångas i hörnet.
Utskjutande hörn med hinder (06/b): Dra begränsningskabeln i en spets för att förhindra att redskapet kolliderar med hörnet.
Utskjutande hörn utan hinder: Dra begränsningskabeln i en rät vinkel - 90°.

4.5.4 Anlägga korridorer (01/h)

Följande avstånd måste beaktas för korridorer:

■ Totalbredd - min. 60 cm
■ Avständ mellan begränsningskabel och kant: 15 cm
■ Avstånd mellan begränsningskabel - min. 30 cm

4.5.5 Avgränsa nedförslutningar

Backar med lutning på över 45 % måste avgrän- sas med begränsningskabel (45 % = 45 cm lut- ning på 1 m vågrätt sträcka).

För att du ska kunna flytta basstationen efter att du har anlagt klippområdet eller utöka klippområdet bör reservkabel för begränsningskabeln inläggas med jämna mellanrum.

Man kan lägga in så mycket reservkabel som man tycker det behövs.

ANMÄRKNING

Skapa inga öppna slingor med reservkabel.

1. För begränsningskabeln runt den sista märlan (07/1) tillbaka till föregående märla (07/3).
2. Dra sedan tillbaka begränsningskabeln till aktuell märla. På det sättet skapar man en reservslinga. Kabeln måste dras så nära sig själv som möjligt.
3. Fäst denna slinga i mitten med en märla (07/2).

4.5.7 Vanliga fel vid utplaceringen av kabel (02)

Begränsningskabelreserverna är inte dragna i en jämn långsmal ögla (02/a).
Dragningen av begränsningskabeln i hörn är felaktigt utförd (02/b).
Begränsningskabeln har lagts i kors eller inte medurs (02/c).
Begränsningskabeln är inte dragen exakt med följden att kantområden på gräsmattan inte kan klippas (02/d).
Begränsningskabeln är inte dragen direkt in- till varandra vid fram- och återdragning från kanten till ett hinder inom gräsmattan (02/e).
■ Startpunkterna är förlagda för långt bort från basstationen (02/f).
Begränsningskabeln är dragen utanför gräsmattans kant (02/g).
Vid dragningen av begränsningskabeln underskrids det minsta avståndet för korridorer på 30 cm (02/h).
Begränsningskabeln ligger för nära hinder som inte kan köras över, d.v.s. närmare än 15 cm (02/j).

4.6 Ansluta basstationen till strömförsörjningen (04)

1. Placera nätdelen (04/4) på en torr plats som är skyddad mot direkt solljus och tillräckligt nära basstationen (04/1).
2. Anslut nätdelens lågspänningskabel (04/5) och basstationens kabel (04/6) med varandra.
3. Sätt i nätdelens nätkontakt (04/2) i ett uttag (04/3).

ANMÄRKNING

Vi rekommenderar anslutning till elnätet via en jordfelsbrytare med en nominell felström på < 30 mA.

4.7 Kontrollera anslutningarna på basstationen (04)

1. Kontrollera om båda lysdioderna lyser på laddstationens (09/1) framsida. Om inte :

Dra ut strömkontakten.
- Kontrollera att alla kontakter till strömför- sörjning och begränsningskabel sitter korrekt och är oskadade.

LED-lampornas statusindikationer

LED-lampa	Status
Grön	Lyser stadigt när begränsnings-kabeln är korrekt dragen och slingan ligger rätt.Blinkar om det är fel på be-gränsningskabeln.
Gul	Lyser stadigt om strömförsörj-ningen är intakt.Blinkar om redskapet står på basstationen och laddas.

5 START

I detta kapitel beskrivs de åtgärder och inställningar som är nödvändiga för att ta robotgräsklip- paren i drift för första gången. För alla andra inställningar se Kapitel 7 "Inställningar", sida 324.

5.1 Ladda batteriet (08)

Det inbyggda batteriet är bara delvis laddat vid leverans. I normaldrift laddas batteriet till redskapet regelbundet.

ANMÄRKNING

Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.

Batteriet kan bara laddas när redskapet är påsatt.

1. Placera redskapet (08/1) på basstationen (08/3) så att kontaktytorna på redskapet berör laddningskontakterna på basstationen.

2. Sätt på redskapet med

1. Displayen på redskapet visar Batteri-laddning pågår. Om inte: se Kapitel 14 "Avhjälpa fel", sida 331.

5.2 Utföra grundinställningar

1. Öppna täcklocket.

2. Sätt på redskapet med . Efmware, Codenummer och typ anges.

3. Välj Svenska med med

och överta

1. Ange den förinställda PIN-koden 0000 i menynLogga in >Ange PIN-kod. Välj siffran 0 fyra gånger med ▲ler och överta med ▼Först när PIN-koden matats in får man tillgång till styrsystemet.

2. I menyn Ändra PIN-kod:

■ Ange en ny kod på fyra siffror under Ange ny PIN-kod. Välj en siffra fyra gånger med eller och löverta med —.

■ Ange den nya PIN-koden igen under Upprepa ny PIN-kod. Förutsatt att de båda inmatningen är identiska visas PIN-koden har nu ändrats.

1. Gå till menyn Ange datum för att ställa in aktuellt datum (format: DD.MM.20ÅÅ). Välj en siffra fyra gånger med ⚠ller och överta med —

2. Gå till menyn Ange klockslag > 24h-format för att ställa in aktuellt klockslag (format: HH:MM). Välj en siffra fyra gånger med ▲er och överta med .

Därmed är grundinställningarna gjorda. Därefter visas Okalibrerad Tryck på START-knappen i statusfönstret.

5.3 Ställa in klipphöjd

Klipphöjden kan ställas in manuellt steglöst mellan 25–55 mm.

1. Öppna skyddet (10/1).

2. Ställ in klipphöjden (aktuell klipphöjd visas i millimeter i observationsfönstret (10/3)):

3. Öka klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget (10/2) medurs (10/+).
   Minska klipphöjden (d.v.s. gräshöjden): Skruva vridreglaget (10/2) moturs (10/-).

4. Stäng skyddet.

5.4 Genomför automatisk kalibrering

Placera redskapet på utgångsläget (09)

1. Ställ redskapet på utgångsläget inom klippområdet, dvs:

■ min. 1 m till vänster och min 1 m framför basstationen
■ med framsidan vänd mot begränsningskabeln

Starta kalibreringen

1. Kontrollera att det inte finns några hinder inom redskapets förutsebara rörelseområde. Redskapet måste kunna köra över begränsningskabeln med framhjulen. Åtgärda eventuella hinder.

2. Starta redskapet med .ha displayen visas:

■ ! Varning ! Drivenheten startar
Kalibrering, Fas [1]

Under kalibreringen

Redskapet kör med signalstyrkan i begränsningskabeln först två gånger rakt över kabeln så längt som den har kontakt med basstationen och blir sedan stående.

På displayen visas meddelandet kalibre-ring genomförd.
■ Batteriet laddas upp.

ANMÄRKNING

Redskapet måste efter återkomsten förbli stående i basstationen under laddningen. Om redskapet inte får kontakt med laddningskontakterna på basstationen fortsätter det att köra längs begränsningskabeln. Om redskapet kör igenom basstationen har kalibreringen misslyckats. I sådant fall måste basstationens placering förbättras och kalibreringen göras om.

Efter kalibreringen

Aktuell förinställd klipptid visas.

För alla andra inställningar se Kapitel 7 "Inställningar", sida 324.

6 ANVÄNDNING

6.1 Starta redskapet manuellt

1. Sätt på redskapet med .
   För oplanerad kantklippning: se Kapitel 7.4 "Kantklippning vid manuell start", sida 325.

2. Starta redskapet manuellt med .

6.2 Avbryt klippningen

- Tryck på på redskapet. Redskapet återvänder på egen hand till basstationen. Redskapet raderar klippningsprogrammet för aktuell dag och återvänder nästa dag vid inställd tid.

Tryck på lpa redskapet. Gräsklippningen avbryts i en halvtimme.

■ Tryck på på redskapet. Redskapet stängs av.

ANMÄRKNING

6.3 Klippning av grannyta (01/NF)

1. Lyft upp redskapet och bär det till grannytan.

2. Sätt på redskapet med .

3. Öppna huvudmenyn med .

4. eller * Inställningar

5. eller * kvipping av grannyta

1. Välj klipptid med

1. Starta redskapet manuellt med

Alltefter inställning: Redskapet klipper gräs under den inställda tidsperioden och stänger sedan av sig eller fortsätter att klippa tills batteriet är urladdat.

Efter klippningen av grannytan måste redskapet bäras tillbaka till basstationen.

7 INSTÄLLNINGAR

7.1 Göra inställningar – allmänt

1. Öppna huvudmenyn med .≡ Anmärkning: Stjärna (*) anger det aktuella menyalternativet.
2. eller * Inställningar
3. Välj önskat menyalternativ med eller och överta med
4. Genomför inställningarna. Anmärkning: De olika menyalternativen be- skrivs närmare i nästa avsnitt.
5. Gå tillbaka till huvudmenyn med .

ANMÄRKNING

Ytterligare menyalternativ: se Kapitel 5.2 "Utföra grundinställningar", sida 323.

7.3 Ställa in klippningsprogram

7.3.1 Ställa in klippningsprogram – allmänt

1. Öppna huvudmenyn med .
2. eller * Program —
3. Välj menyalternativ med eller och överta med
4. Gör inställningar. Anmärkning: De olika menyalternativen beskrivs närmare i avsnitten nedan.

7.3.2 Ställa in klipptid

ANMÄRKNING

Programmering av klipptid måste utföras senast 30 min före klippningen ska starta. Om inte kommer redskapet först att starta vid nästa programmerade klipptid.

Under menyalternativet Veckoprogram ställer du in veckodag och klockslag när redskapet ska klippa. Anpassa dessa inställningar efter trädgår- dens storlek. Om det efter en vecka fortfarande finns oklippta delar av området ska man utöka klipptiderna.

1. e#r * veckoprogram

■ eller ⬇ A11a dagar [X]: Redskapet klipper gräs varje dag vid de inställda tiderna. När A11a dagar [ ] visas så klipper redskapet endast gräset på de inställda veckodagarna.

■ eller ▼ Måndag [X]...* Söndag [X]: Redskapet klipper gräs varje veckodag vid de inställda tiderna. Om t.ex. Måndag [ ] visas så klipper redskapet inte gräset på aktuell dag.

■ eller Andra : Aktivera [X] eller deaktivera [ ] aktuell dag och gör inställningar för tid, klippningstyp och startpunkter.

1. Företa inställningar för alla dagar eller aktuell dag:

■ t.ex. *[M] 07:00-10:00 [?]: Normal gräsklippning [M] kl. 07:00 - 10:00 med automatiskt växlande startpunkt 0 - 9 [?].

■ t.ex. *[R] 16:00-18:00 [1]: Redskapet startar kl. 16:00 med kantklippning [R] och kör längs hela begränsningskabelns längd. Därefter påbörjas gräsklippning vid startpunkt 1 [1]. Kl. 18:00 eller så snart batteriet är urladdat kör redskapet tillbaka till basstationen.

■ eller Andra : Ändra aktuell inställning.

■ eller Framåt : Bekräftar ändring av aktuell inställning och går vidare till nästa inställning.

1. eller Spara : Spararalla genomförda inställningar under ett menyalternativ.

7.4 Kantklippning vid manuell start

För manuell start kan man här ställa in att redskapet börjar med kantklippning.

Genomföra kantklippning vis programmerade klipptider: se Kapitel 7.3.2 "Ställa in klipptid", si-da 325.

1. e ^k r * k ^n tklipping
2. e ^k r * M ^o c manuell start

7.5 inTOUCH

En existerande anslutning till en gateway kan kopplas från. Därigenom blir redskapet öppet för en ny anslutning i 30 minuter.

ANMÄRKNING

För att upprätta en anslutning senare måste anslutningen först kopplas från, även om redskapet tidigare inte varit anslutet till någon gateway.

1. eller *inOUCH —

2. Koppla från anslutning Redskapet meddelar: Klar.

3. Bekräfta med och återvänd till menyn.

7.6 Ställa in avgränsningar

1. Ställa in klipptider:

■ eller inaktiv : — Funktionen för klippning av grannytor är avstängd.

■ eller Aktiv : — Redskapet klipper gräs tills dess att batterier är urladdat.

■ eller klipptid i min : — Redskapet klipper gräs på sidoytan under den inställda tiden. Följande klipptider kan ställas in: 30/60/90/120/tills batteriet är urladdat.

7.7 Ställa in displaykontrast

Om texten på displayen är svår att läsa, t.ex. pga av starkt solsken kan man åtgärda detta genom att öka kontrasten på displayen.

7.8 Inställningsskydd

Om inställningsskyddet är deaktiverat måste PIN-kod endast användas vid kvittering av säkerhets-relaterade fel.

1. Aktivera/deaktivera inställningsskydd:

■ eller Aktivera : — Aktiverar inställningsskydd. ■ eller Deaktivera : — Deaktiverar inställningsskydd

7.9 Omkalibrering

När läge eller längd på begränsningskabeln ändras eller redskapet inte längre kan hitta begränsningskabeln måste man genomföra en omkalibrering.

1. eller Omkälibrering 2. Återställa kalibrering?

1. Genomföra kalibrering: se Kapitel 5.4 "Genomför automatisk kalibrering", sida 323.

7.10 Återställa till fabriksinställningar

Redskapets fabriksinställningar kan återställas, t.ex. före en försäljning.

1. eller * Fabriksinställningar - Redskapet meddelar: Fabriksinställ- ningarna är nu återställda

8 VISA INFORMATION

Under menyn Information återfinns data om redskapet. I denna meny kan inga inställningar göras.

1. Öppna huvudmenyn med .≡ 2. eker * Information -

3. Välj menyalternativet med eller och överta med Anmärkning: De olika menyalternativen be- skrivs närmare i avsnitten nedan.

Knivservice

Anger hur många driftstimmar det är till att knivarna behöver service. Denna räknare kan återställas manuellt. Låt AL-KO:s återförsäljare, tekniker eller servicecenter utföra servicen.

Återställning av räknare för knivservice:

Maskinvara

Här finns information om redskapet som typ, tillverkningsår, driftstimmar, serienummer, antal gräsklippningar, sammanlagd klipptid, antal laddningscykler, sammanlagd laddningstid, begränsningskabelns slinglängd.

Programvara

Här anges versionsnummer på redskapets firmware.

Programinformation

Här visas aktuella inställningar, som t.ex. sammanlagd klipptid per vecka.

Störningar

Här visas de senaste felmeddelandena med datum, klockslag och felkod.

9 UNDERHÅLL OCH SKÖTSEL

OBSERVERA! Skaderisk

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

9.1 Rengöring

OBS!

Fara pga vatten

Om det kommer in vatten robotgräsklipparen eller basstationen kan detta le-da till skador på elektriska komponenter.

- Spola därför aldrig av robotgräsklipparen eller basstationen med vatten.

Rengöra robotgräsklipparen

OBSERVERA!

Fara för skador från kni- varna!

Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar!

■ Undvik att beröra knivarna med någon del av kroppen.

Åtgärder en gång i veckan:

1. Stäng av redskapet med
2. Torka av chassiytan med handborste, lätt fuktad trasa eller mjuk svamp.
3. Borsta av underredet, klippdäcket och knivarna med borste.
4. Kontrollera att knivarna inte är skadade. Byt dem vid behov: se Kapitel 9.3 "Byta ut knivarna", sida 328.

Rengör basstationen

1. Avlägsna regelbundet gräs och löv och dylikt från basstationen.
2. Torka av ytorna på basstationen med fuktad trasa eller mjuk svamp.

9.2 Regelbundna kontroller

Allmänna kontroller

1. Kontrollera en gång i veckan hela installation för skador.

1. Ersätt defekta komponenter med originalreservdelar från AL-KO eller låt ett AL-KO:s servicecenter utföra bytena.

Kontrollera att hjulen kan löpa fritt

Åtgärder en gång i veckan:

1. Rengör områdena runt hjulen grundligt och avlägsna rester av gräs och smuts. Använd borste och trasa.
2. Kontrollera att hjulen kan löpa fritt och att de är styrbara.
   Anmärkning: Om hjulen rullar trögt eller inte är styrbara ska man lämna redskapet till AL-KO:s servicecenter för hjulbyte.

Kontrollera kontaktytorna på robotgräsklipparen

1. Torka av smuts med en trasa och smörj med tunt lager kontaktfett.

Kontrollera laddningskontakterna på basstationen

1. Dra ut strömkontakten.
2. Tryck och släpp laddningskontakterna i riktning mot basstationen. Laddningskontakterna måste fjädra tillbaka till sin ursprungsposition.

Anmärkning: Om laddningskontakterna inte fjädrar tillbaka till sin ursprungsposition ska man lämna redskapet till AL-KO:s service-center för byte.

9.3 Byta ut knivarna

OBSERVERA!

Fara för skador från kni- varna!

Knivarna är mycket vassa och kan orsaka svåra skärskador.

Bär skyddshandskar!
■ Undvik att beröra knivarna med någon del av kroppen.

OBS!

Risk för skador vid felaktig reparation

Uträtning av tillböjda, in- byggda knivar kan orsaka skador på knivtallriken.

■ Försök aldrig att räta ut tillböjda knivar.
Ersätt deformerade knivar med originalreservdelar från AL-KO.

Nedslitna och böjda knivar måste bytas ut.

1. Stäng av redskapet med .
2. Lägg robotgräsklipparen med knivarna uppåt.
3. Skruva ut fästskruvarna.

4. Ta ur knivarna ur knivfästet.

5. Rengör knivfästet med en mjuk borste.

ANMÄRKNING

Knivarna är slipade över hela längden och kan därför även monteras vridna 180°. Därigenom fördubblas deras löptid.

1. Byta ut knivar:

2. Om knivarna inte har vridits sedan den första monteringen: Vrid knivarna 180° och sätt i dem igen i knivfästet med den slipade sidan mot redskapet och skruva i fästkruvarna igen för hand.

3. Om knivarna redan har vridits en gång sedan den första monteringen: Sätt i de nya knivarna igen med den slipade sidan mot redskapet och skruva i fästskruvarna igen för hand.

Anmärkning: Endast originalreservdelar från AL-KO får användas.

Finns det svår smuts som inte går att få bort med en borste måste knivtallriken bytas ut, eftersom obalans kan leda till slitage och funktionsstörningar.

10 TRANSPORT

Gå tillväga enligt följande vid transport av redskapet:

1. Lyfta redskapet i huset med båda händerna:

■ Rör inte vid knivarna.
Håll alltid knivarna på säkert avstånd från kroppen.

11 FÖRVARING

11.1 Förvaring av robotgräsklippare

Redskapet läggs i förvaring över vintern eller om det inte ska användas på minst 30 dagar.

1. Ladda upp batteriet helt och hållet (se Kapitel 5.1 "Ladda batteriet (08)", sida 322).
2. Rengör redskapet noga (se Kapitel 9.1 "Rengöring", sida 327).
3. Förvara redskapet så här:

■ stående på alla hjulen
■ på en torr och avskild plats med skydd mot frost
■ utom räckhåll för barn

11.2 Förvaring av basstation

Basstationen kan läggas i förvaring men det är inte nödvändigt. Genom förvaring undviks dock förtida åldrande, som t.ex. blekning av färg eller korrosion på laddningskontakter.

Om basstationen förblir utomhus:

1. Koppla från nätdelen från elnätet och lossa basstationen.
2. Rulla ihop basstationens kabel.
3. Lägg nätdelen i förvaring.
4. Smörj in laddningskontakterna med kontaktfett.

Om basstationen placeras i förvaring:

1. Koppla från nätdelen från elnätet och lossa basstationen.
2. Koppla isär basstationen och begränsningskabeln.
3. Rengör nedsmutsningar med borste och lätt fuktad trasa.
4. Demontera basstationen:

Skruva ur båda skruvarna ur laddstationen (08/4).
■ Lossa laddstationen genom att tippa den från basstationen.
■ Lossa kabelns stickanslutning från basstationen och laddstationen.
■ Stäng sockelns öppning med medlevere-rat skydd.

1. Förvara basstationen så här:

■ på en torr och avskild plats med skydd mot frost
- utom räckhåll för barn

11.3 Vinterförvaring av begränsningskabel

Begränsningskabeln kan ligga kvar i marken och behöver inte tas upp.

1. Om basstationen läggs i förvaring: Smörj kabeländarna med kontaktfett och linda in med tejp. Därigenom skyddar man kabeländarna mot korrosion.

12 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

• Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
  Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
• Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
  ■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
■ Pb: Batteriet innehåller mer än 0,004 % bly

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter.

Kontaktinformation finns på internet, på adressen

14.1 Korrigera redskapsfel och hanteringsfel

OBSERVERA!

Skaderisk

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!

Störning Orsak Åtgärd
Redskapet startar inte. Batteriet är urladdat. Ladda redskapet i basstationen.
Redskapet kör fast, gräver ned sig. Hjulen fortsätter att snurra.	Stötsensorerna löser inte ut. Kontakta AL-KO:s servicecenter.
	Gräset är för långt.	■ Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.■ Klipp ned gräsmattan med en gräs-klippare.
	Redskapet fastnar vid ojämnheter i gräsmattan.	Åtgärda ojämnheterna.
Redskapet klipper vid fel tidpunkt.	Felaktiga tidsinställningar i redskapet.	Ställ in klockslag.
	Klippningens varaktighet är felaktigt inställd.	Gör om inställningen av klipptid.
	Redskapet kan inte spara tidsinställningarna.	Batteriet är defekt. Kontakta AL-KO:s servicecenter.
Motorn stannar under klippningen.	Motorn är överbelastad. Stäng	av redskapet, kör den till jämnare mark eller område med kortare gräs och starta om.
	Batteriet är urladdat. Ladda batteriet.
	Knivarna är slöa. Vänd på knivarna eller byt ut dem vid behov.
Klippresultatet är ojämnt. Klipptiden är för kort. Programmera längre klipptider.
Batteritiden minskar vä-sentligt.	Klipphöjden är för lågt in-ställd.	Ställ in en högre klipphöjd och sänk den sedan steg för steg till önskad nivå.
	Knivarna är slöa. Vänd på knivarna eller byt ut dem vid behov.
Redskapet vibrerar för mycket eller avger högt buller.	Obalans i knivarna eller kniv-motorn	■ Låt gräset torka.■ Ställ in på en högre klipphöjd.
		■ Rengör klippdäcket.■ Kontakta AL-KO:s servicecenter.
Batteriet kan inte laddas/låg batterispänning	■ Laddningskontakterna på basstationen är smutsi-ga.■ Kontaktytorna på redska-pet är smutsiga.	Rengör laddningskontakter och kontak-tytor.
	Basstationen får ingen ström.	Anslut basstationen till nätströmmen.
	■ Redskapet hittar inte laddningskontakterna.■ Kontaktytorna på redska-pet är brända.	■ Ställ robotgräsklipparen i basstationen och kontrollera om laddnings-kontakterna ligger emot varandra.■ Kontakta AL-KO:s servicecenter.
	Batteriets livslängd har gått ut.	Kontakta AL-KO:s servicecenter.
	Laddningselektroniken är de-fekt.	Kontakta AL-KO:s servicecenter.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

14.2 Felkoder och felavhjälpning

Felkod Orsak Åtgärd
CN001: Tilt sensor Lutningssensorn har löst ut:■ den maximala lutningen är överskriden■ Redskapet har burits■ Sluttningen för brant	Ställ robotgräsklipparen på en jämn yta och kvittera felet.
CN002: Lift sensor Lyftsensorn har löst ut:■ Höljet har böjts uppåt p.g.a. lyft eller hinder.	Ta bort hinder.
CN005: Bumper deflected	Robotgräsklipparen har kört på ett hinder och kan inte komma loss (kollision nära basstationen).	Placera redskapet på ett stycke öppen och avgränsad gräsmatta.Korrigera dragningen av begränsningskabeln.
CN007: No loop signal	Slingsignal saknasBegränsningskabeln är defekt.Slingsignalen är för svag.	Kontrollera LED-lamporna på basstationen.Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät-delen.Kontrollera om det finns skador på begränsningskabeln. Reparera defekt kabel.
CN008: Loop signal weak	Slingsignalen är för svagBegränsningskabeln är nedgrävd för djupt	Kontrollera LED-lamporna på basstationen.Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät-delen.Dra om begränsningskabeln på föreskrivet djup eller fäst den direkt på gräsmattan.
CN010: Bad position	Redskapet befinner sig utanför den avgränsade gräsmattan.Begränsningskabeln har dragits i kors.	Placera redskapet på ett stycke öppen och avgränsad gräsmatta.Korrigera dragningen av begränsningskabeln i kurvor och vid hinder.Åtgärda kabeldragningen i kors.
CN011: Escaped robot	Redskapet befinner sig utanför den avgränsade gräsmattan.	Korrigera dragningen av begränsningskabeln i kurvor och vid hinder.
CN012: Cal: no loopCN015: Cal: outside	Fel under kalibreringen:Redskapet kan inte hitta begränsningskabeln.	Kontrollera LED-lamporna på basstationen.Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät-delen.Placera redskapet på föreskriven kalibreringsposition, rikta i rät vinkel. Redskapet måste kunna köra över begränsningskabeln.
CN017: Cal: signal weak	Fel under kalibreringen:Slingsignalen är för svagSlingsignal saknasBegränsningskabeln är defekt.	Placera redskapet på föreskriven kalibreringsposition, rikta i rät vinkel.Kontrollera strömförsörjningen till basstationen. Dra ur och sätt i nät-delen.Kontrollera om det finns skador på begränsningskabeln.
CN018: Cal: Collisi-on	Fel under kalibreringen:■ Redskapet har kört på ett hinder.	Ta bort hinder.
CN038: Battery Batteriet	är urladdat:
	Slingan med begränsnings-kabel är för lång och det finns för många öar.	Korrigera dragningen av begränsnings-kabeln.
	Ingen kontakt via laddnings-kontakterna vid uppladdning	■ Rengör laddningskontakterna.■ Ställ robotgräsklipparen i basstationen och kontrollera om laddnings-kontakterna ligger emot varandra.■ Låt ett av tillverkarens servicecenter kontrollera laddningskontakterna och byta ut dem vid behov.
	Hinder i närheten av basstationen	Ta bort hinder.
	Robotgräsklipparen har kört fast.	Placera redskapet på ett stycke öppen och avgränsad gräsmatta.
	Redskapet hittar inte basstationen.	■ Kontrollera om det finns skador på begränsningskabeln.■ Lämna begränsningskabeln till ett av tillverkarens servicecenter för kontroll.
	Batteriet är förbrukat. Låt ett av tillverkarens servicecenter för byta ut batteriet.
	Laddningselektroniken är defekt.	Låt ett av tillverkarens servicecenter kontrollera laddningskontakterna.
CN099: Recov escape	Automatisk felavhjälpning inte möjlig	■ Kvittera felmeddelandet manuellt.■ Om felet återkommer: Låt ett av till-verkarens servicecenter kontrollera redskapet.
CN104: Battery over heating	■ Batteriet är överhettat (över 60 °C). Ingen ur-laddning är möjlig.■ Nödavstängning sker genom övervakningselektroniken	■ Stäng av redskapet och låt batteriet svalna.■ Ställ inte redskapet i basstationen.
CN110: Blade motor over heating	Klippmotorn är överhettad (över 80 °C).	■ Stäng av redskapet och låt det svalna.■ Om felet återkommer: Låt ett av till-verkarens servicecenter kontrollera redskapet.
CN119: R-Bumper deflectedCN120: L-Bumper deflected	Redskapet har kört på ett hinder och kan inte komma loss.	Ta bort hinder.
CN128: Recov Impossible	Redskapet har kört på ett hinder och kan inte komma loss.	Ta bort hinder.
	Redskapet befinner sig utanför den avgränsade gräsmattan.	Placera redskapet på ett stycke öppen och avgränsad gräsmatta.Korrigera dragningen av begränsningskabeln.
CN129: Blocked WL	Vänster hjulmotor blockerad. Ta bort blockeringen.
CN130: Blocked WR	Höger hjulmotor blockerad. Ta bort blockeringen.

ANMÄRKNING

Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

15 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

16 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna.

Produkt

Robotgräsklippare

Serienummer

G 105 0011

Typ

Robolinho 500E

Robolinho 5001

Tillverkare

AL-KO Gardentech Austria GmbH

Hauptstraße 51

A-8742 Obdach

EU-direktiv

2006/42/EC

2014/30/EU

2011/65/EU

Auktoriserad representant

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz, Tyskland

Harmoniserade standarder

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:2015

EN 61000-6-1:2007

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 60335-1:2012

EN 50636-2-107:2015

EN 60335-1:2012

Obdach, 2017-11-01

Wolfgang Hergeth

Managing Director

KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA

Sisällysluettelo
