| Caractéristiques Techniques | Lampe LED, puissance 10W, température de couleur 3000K (blanc chaud) |
|---|---|
| Utilisation | Idéale pour l'éclairage extérieur, détecteur de mouvement intégré, portée de détection jusqu'à 12 mètres |
| Maintenance et Réparation | Nettoyage régulier de la lentille, vérification des connexions électriques, remplacement de la lampe uniquement par un professionnel |
| Sécurité | Classe de protection IP44, résistant aux intempéries, installation conforme aux normes électriques en vigueur |
| Informations Générales | Dimensions : 150 x 120 x 100 mm, poids : 0,5 kg, garantie de 2 ans |
FOIRE AUX QUESTIONS - RS M1 S STEINEL
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice RS M1 S - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RS M1 S de la marque STEINEL.
MODE D'EMPLOI RS M1 S STEINEL
HF technology 5.8 GHz (responds to the slightest movement regardless of temperature) Angle of coverage 360° with 160° angle of aperture Transmitter power approx. 1mW Detection reach Ø 3 – 8 m Time setting 5 s – 15 min Twilight setting 2 – 2,000 lux Basic light level 10% IP rating IP20 Protection class II Ambient temperature -10°C to +40°C Energy efficiency class This product contains an energy efficiency class “F” light source.- 14 - Contenu de la livraison M1 (Fig.3.1) Luminaire à détection 3 vis 3 chevilles 3 pièces d'écartement Dimensions du produit M1 (Fig.3.2) Vue d'ensemble de l'appareil M1 (Fig.3.3) A Diuseur B Boîtier électronique C Détecteur HF D Borne de raccord E Balisage F Temporisation G Réglage de la portée H Réglage du seuil de déclenchement Zones de détection dans le cas d'un montage au plafond M1 : Ø de 3 à 8 m (Fig.3.4) Zones de détection dans le cas d'un montage mural M1 : 2,5 m (Fig.3.5) Les zones de détection peuvent légèrement varier en fonction du modèle de boîtier utilisé. Répartition de l’intensité lumineuse (Fig.3.6)
4. Branchement électrique
Schéma des connexions (Fig.4.1) Le câble secteur est composé d'un câble à 3 conducteurs: L = phase (généralement noir, marron ou gris) N = neutre (généralement bleu) PE = conducteur de terre (vert/jaune) En cas de doute, il faut identifier les câbles avec un testeur de tension, puis les remettre hors tension. La phase (L) et le neutre (N) sont branchés au domino. Important : Une inversion des branchements entraînera plus tard un court-circuit dans l'appareil ou dans le boîtier à fusibles. Dans ce cas, il faut à nouveau identifier les câbles et les raccorder en conséquence. Il est bien sûr possible de poser un interrupteur secteur sur le câble d'alimentation secteur permettant la mise en ou hors circuit de l'appareil. Il n'est pas possible de remplacer la source lumineuse de ce hublot. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le hublot en entier. Le raccordement à un variateur de lumière provoque l'en- dommagement du luminaire à détection.

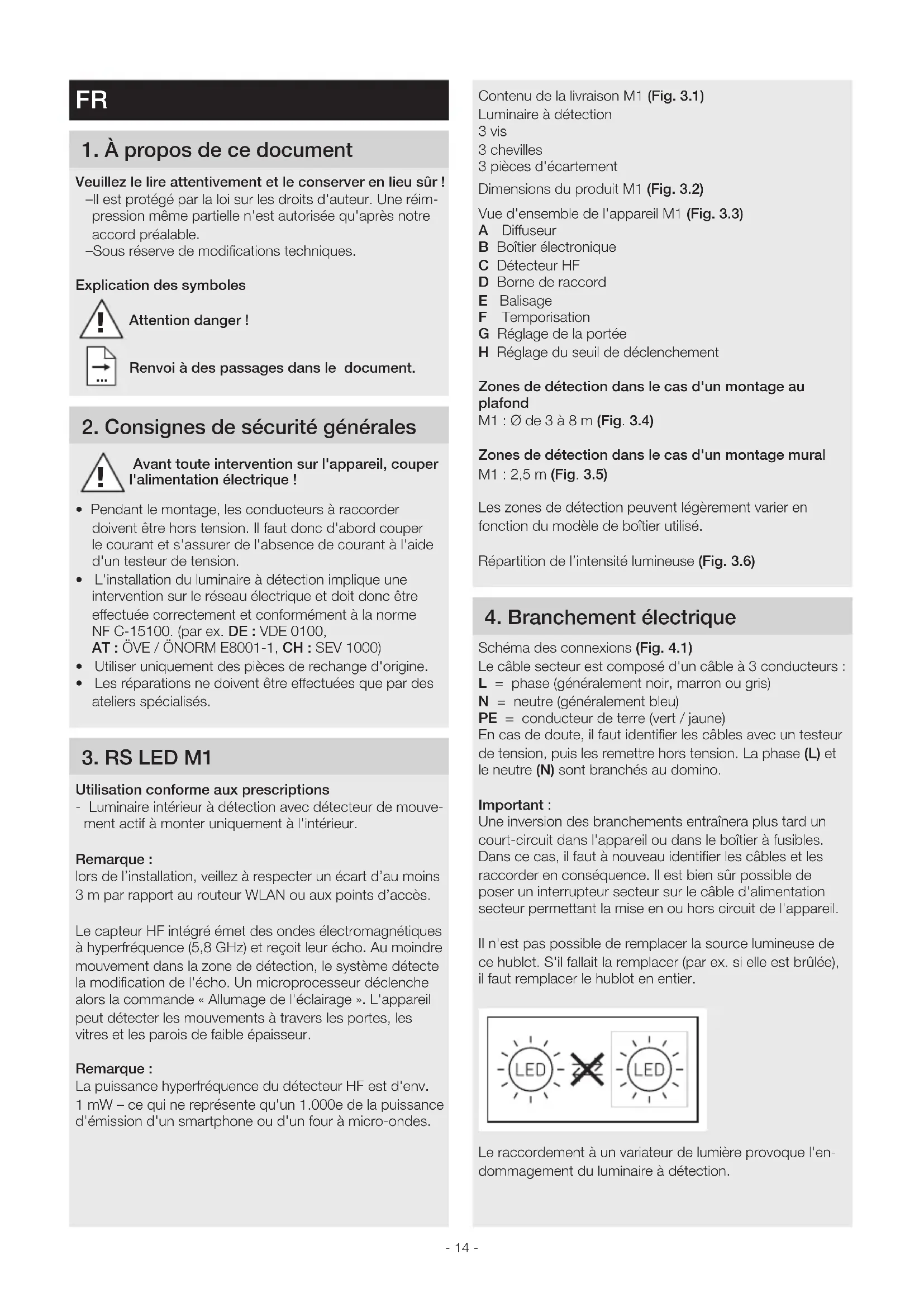

1. À propos de ce document
Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réim- pression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles
Renvoi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
- Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord couper le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.
- L'installation du luminaire à détection implique une intervention sur le réseau électrique et doit donc être eectuée correctement et conformément à la norme NF C-15100. (par ex. DE: VDE0100, AT: ÖVE/ÖNORM E8001-1, CH: SEV1000)
- Utiliser uniquement des pièces de rechange d'origine.
- Les réparations ne doivent être eectuées que par des ateliers spécialisés.
Utilisation conforme aux prescriptions - Luminaire intérieur à détection avec détecteur de mouve- ment actif à monter uniquement à l'intérieur. Remarque : lors de l’installation, veillez à respecter un écart d’au moins 3 m par rapport au routeur WLAN ou aux points d’accès. Le capteur HF intégré émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement dans la zone de détection, le système détecte la modification de l'écho. Un microprocesseur déclenche alors la commande «Allumage de l'éclairage». L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur. Remarque : La puissance hyperfréquence du détecteur HF est d'env. 1mW – ce qui ne représente qu'un 1.000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes. !- 15 -
- Contrôler l'absence de dommages sur toutes les pièces.
- Ne pas mettre le produit en service en cas de dommage.
- Lors du montage du luminaire à détection, veillez à ce qu'il soit fixé sans être soumis à des vibrations.
- C hoisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements. Étapes de montage
- Couper l’alimentation électrique (Fig.4.1)
- Marquer l’emplacement des trous (Fig.5.1)
- Percer les trous, puis introduire les chevilles (Fig.5.2)
- Montage en cas de câble d’alimentation encastré (Fig.5.3)
- Montage en cas de câble d’alimentation en saillie (Fig.5.4)
- Brancher les câbles de raccordement (Fig.5.5)
- Mettre l’appareil sous tension (Fig.5.7)
- Procéder aux réglages (Fig. 5.6) – Réglages «6. Fonctions»
- Mettre le diuseur en place (Fig.5.7)
Réglages eectués en usine : Temporisation : 5 secondes Réglage de la portée : M1 : max. 8 m Réglage du seuil de déclenchement : 2.000 lx Balisage : DÉSACTIVÉ Après avoir monté le boîtier et eectué le branchement au secteur, vous pouvez mettre le luminaire à détection en service. Lors d'une mise en service manuelle du luminaire par le biais de l'interrupteur principal, il s'éteint après 10 se- condes pour la phase d'étalonnage et s'active ensuite pour le fonctionnement par détecteur. Il n'est pas nécessaire d'actionner à nouveau l'interrupteur principal. Fonction des boutons de réglage (Fig.6.1) Temporisation (durée de post-fonctionnement) (Fig.6.1/G) La durée d'éclairage souhaitée du luminaire est réglable progressivement d'environ 5 secondes à 15 minutes au maximum. La minuterie redémarre à chaque détection de mouvement avant la fin de cette durée. Remarque : Après chaque extinction du luminaire, la détection du mou- vement est interrompue pendant 1seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le luminaire peut à nouveau enclencher l'éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte. Réglage de la portée (sensibilité) (Fig. 6.1/H) Le terme «portée» désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2,50m de hauteur. – Bouton de réglage sur maximum = portée max. (M1: 8m) – Bouton de réglage sur minimum = portée min. (M1: 2,5m) Réglage du seuil de déclenchement (seuil de réaction) (Fig. 6.1/I) Le seuil de réaction du luminaire est réglable progressive- ment d'env. 2 à 2.000 lx. – Bouton de réglage positionné sur = fonctionnement diurne (indépendamment de la luminosité) – Bouton de réglage positionné sur = fonctionnement nocturne (env. 2lx) Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur . Fonction balisage (Fig. 6.1/J) La fonction balisage permet un éclairage à une puissance lumineuse d’env. 10% lorsque le niveau de luminosité réglé est atteint. La détection d'un mouvement dans la zone allume l'éclai- rage à 100% pendant la durée réglée. Une fois la durée d'éclairage réglée écoulée, la lumière s'éteint complètement. Si le niveau de luminosité réglé n’a pas encore été atteint, le balisage est de nouveau allumé. – Bouton de réglage sur = balisage MARCHE – Bouton de réglage sur 0 = balisage ARRÊT Le balisage est allumé dès que le seuil de luminosité n’est pas atteint. Le balisage est toujours ALLUMÉ lorsque le mode de fonctionnement diurne est activé. Le balisage s’éteint toute les heures pour mesurer la luminosité ambiante. Le balisage se rallume après un court instant. Fonction de marche forcée Si un interrupteur principal est installé sur le câble d'alimen- tation secteur, en plus de l'allumage et de l'extinction, on dispose des fonctions suivantes : Mode marche forcée (Fig. 6.2)
1) Allumer la marche forcée :
interrupteur 2×ARRÊT et MARCHE. Le luminaire s'allume pour 4 heures en marche forcée. Il repasse ensuite automatiquement en mode détection.
2) Éteindre la marche forcée :
interrupteur 1×ARRÊT et MARCHE. Le luminaire s'éteint ou passe en mode détection. Important : Les commutations doivent être exécutées en l'espace de 0,2 à 1 seconde.
Les appareils électriques, lesaccessoireset les embal- lages doivent êtresoumis à un recyclage respectueux de l'environnement. Ne jetez pas les appareils électriques avec les ordures ménagères ! Uniquement pour les pays de l'UE Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareilsélectriques qui ne fonctionnent plus doiventêtrecollectés séparé- ment des ordures ménagères et doiventfairel'objetd'un recyclage écologique. FR- 16 - Important : il n’est pas possible de remplacer l’appareil.
8. Déclaration de conformité
STEINEL GmbH déclare par la présente que le type d'appareils radio RS LED M1 est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclara- tion de conformité UE à l'adresse Internet suivante : www. steinel.de
9. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Die- selstr. 80-84, DE-33442 Herzebrock-Clarholz, Allemagne Tous les produits STEINEL satisfont aux exigences de qua- lité les plus strictes. C’est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes : La garantie couvre l’absence de défauts dont il est prouvé qu’ils résultent d’un défaut de matériel ou de fabricati- on et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s’applique à tous les produits STEINEL achetés et utilisés en France, à l’exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l’établissement d’un avoir. La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d’achat du produit. Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise. Droits légaux en cas de défauts et gratuité Les prestations décrites ici s’appliquent en plus des droits de garantie légaux – y compris les dispositions de protecti- on particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit. Exceptions à la garantie Toutes les sources remplaçables sont expressément exclu- es de cette garantie. Sont, en outre, exclus de la garantie : – les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d’un usage normal ou de toute autre usure naturelle, – le produit qui n’a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d’utilisation n’ont pas été respectées, – les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasi- onnés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d’origine, – la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’emploi, – le montage et l’installation qui n’ont pas été réalisés conformément aux directives d’installation de STEINEL, – les dommages ou les pertes survenus durant le transport. Application du droit allemand Le droit applicable est le droit allemand à l’exclusion de l’accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG). Réclamation Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d’achat originale qui doit comprendre la date de l’achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS – service des récla- mations – , 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C’est pourquoi nous vous conseillons de conserver soig- neusement votre preuve d’achat jusqu’à l’expiration de la période de garantie.
10. Caractéristiques techniques
Dimensions (H × l × P) M1 : 200×200×53 mm Tension du réseau 220 – 240 V, 50/60 Hz Puissance absorbée (P
) 8,80 W Flux lumineux * M1 : 759 lm Efficacité M1 : 86 lm/W Mode veille détecteur (Psb) 0,39 W Courant absorbé 46,50mACA Facteur de puissance 0,93 Température de couleur 3.000K (blanc chaud) Indice de rendu des couleurs IRC = 82 Durée de vie moyenne de calcul L70B50 à 25°C: >60.000 h Uniformité des couleursSDCM Valeur initiale : 3
FABRICANT DE GARANTIE ANS FABRICANT DE GARANTIE ANS FABRICANT- 17 - Problème Cause Solution Le luminaire à détection n'est pas sous tension ■ Fusible a sauté, appareil hors circuit, câble coupé ■ Court-circuit dans le câble secteur ■ Interrupteur principal en position arrêt ■ Enclencher le fusible, le remplacer ; mettre l'interrupteur principal en circuit, vérifier le câble à l'aide d'un testeur de tension ■ Vérifier le branchement ■ Mettre l'interrupteur principal en circuit Le luminaire à détection ne s'allume pas ■ Mauvais réglage du seuil de déclenche- ment ■ Interrupteur principal en position ARRÊT ■ Fusible a sauté ■ Régler à nouveau ■ Mettre en circuit ■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement Le luminaire à détection ne s'éteint pas ■ Mouvement continu dans la zone de détection ■ Contrôler la zone de détection Le luminaire à détection s'allume sans mouvement décelable ■ Le luminaire est mal fixé et bouge ■ Il y a bien eu un mouvement, mais il n'a pas été reconnu par l'observateur (mouvement derrière un mur, mouvement d'un petit objet à proximité immédiate du luminaire etc.) ■ Fixer solidement le boîtier ■ Contrôler la zone de détection Le luminaire à détection ne s'allume pas malgré un mouvement ■ Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionne- ments ou la zone de détection réglée est trop petite ■ Mauvais réglage du seuil de déclenche- ment ■ Contrôler la zone de détection ■ Régler à nouveau
11. Dysfonctionnements
Répartition de l’intensité lumineuse
30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 Technique HF 5,8 GHz (Stabilisé en température) Angle de détection 360° avec une ouverture angulaire de 160° Puissance d'émission env. 1 mW Portée du détecteur Ø 3 – 8 m Temporisation de 5 s à 15 min Réglage du seuil de déclenchement de 2 à 2.000 lx Balisage 10% Indice de protection IP20 Classe de protection II Température ambiante de -10 à +40°C Classe d'efficacité énergétique Ce produit contient une source de classe d’efficacité énergétique «F».- 18 - Inbegrepen bij de levering van M1 (afb.3.1) Sensorlamp 3 schroeven 3 pluggen 3 afstandhouders Productafmetingen M1 (afb.3.2) Overzicht apparaat M1 (afb.3.3) A Afdekkap B Elektronisch huis C HF-sensor D Aansluitklem E Basislicht F Tijdinstelling G Reikwijdte-instelling H Schemerinstelling Registratiebereiken bij plafondmontage M1: Ø 3 – 8 m (afb.3.4) Registratiebereiken bij wandmontage M1: 2,5 m (afb.3.5) Afhankelijk van de toegepaste huisvariant kunnen de registratiebereiken licht variëren. Lichtsterkteverdeling (afb.3.6)
