| Produkto tipas | Vidinis šviestuvas su judesio jutikliu HF |
| Prekės ženklas | Steinel |
| Modelis | RS M1 S |
| Maitinimas | 220-240 V, 50/60 Hz |
| Sunaudota galia (P_on) | 8,80 W |
| Šviesos srautas | 759 lm |
| Šviesos efektyvumas | 86 lm/W |
| Spalvos temperatūra | 3 000 K (šilta balta) |
| Spalvų perteikimo indeksas (SPI) | 82 |
| Vidutinis tarnavimo laikas (L70B50 esant 25°C) | 60 000 h |
| Jutiklio technologija | HF 5,8 GHz, spinduliuotės galia ~1 mW |
| Jutiklio kampas | 360° su 160° atidarymo kampu |
| Jutiklio nuotolis | ∅ 3 iki 8 m |
| Uždelsimas | 5 s iki 15 min |
| Įjungimo slenkstis | 2 iki 2 000 lx |
| Žymėjimo funkcija | 10 % šviesos galios |
| Apsaugos laipsnis | IP20 |
| Apsaugos klasė | II |
| Aplinkos temperatūra | -10 °C iki +40 °C |
| Pristatymo turinys | Šviestuvas, 3 varžtai, 3 kaiščiai, 3 tarpinės detalės |
| Gamintojo garantija | 3 metai |
| Montavimas | Ant lubų arba sienos, tik viduje |
| Priežiūra | Valyti minkšta šluoste; prieš bet kokius veiksmus išjunkite maitinimą |
| Remontuojamumas | Šviesos šaltinis nepakeičiamas; gedimo atveju pakeiskite visą įrenginį |
Dažnai užduodami klausimai - RS M1 S STEINEL
- Jei šviestuvas neįsijungia: patikrinkite saugiklį, jungiklį ir nustatymus.
- Jei neišsijungia: patikrinkite aptikimo zoną.
- Jei įsijungia be priežasties: patikrinkite tvirtinimą ir zoną. Jei problema išlieka, kreipkitės į specialistą.
Naudotojų klausimai apie RS M1 S STEINEL
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Lempa PDF formatu nemokamai! Raskite savo instrukciją RS M1 S - STEINEL ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. RS M1 S prekės ženklo STEINEL.

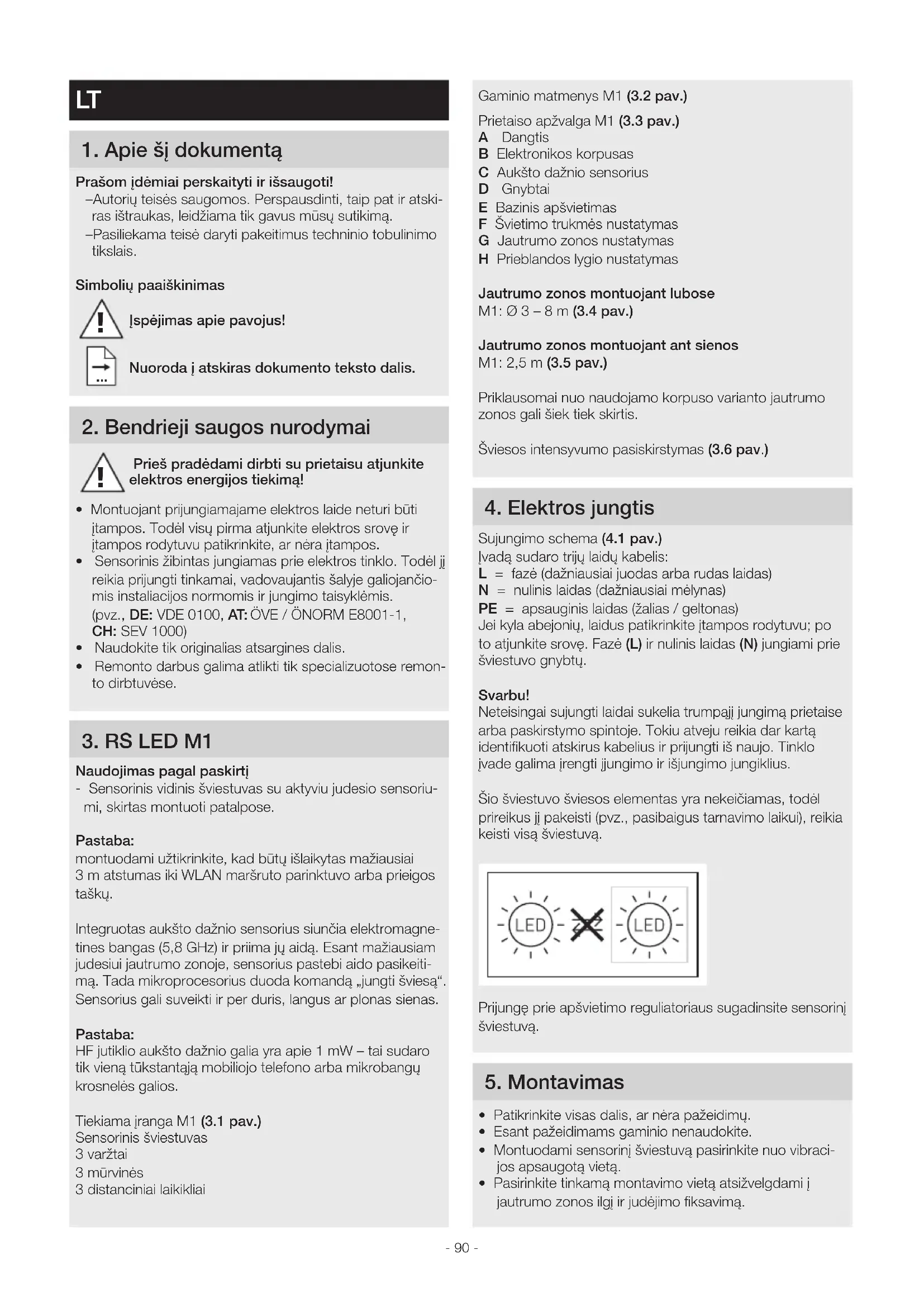

NAUDOJIMO INSTRUKCIJA RS M1 S STEINEL
1. Apie ši dokumentą
Prašom jdėmiai perskaityti ir išsaugoti!
-Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
-Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.
Simbolių paaiškinimas
Įspėjimas apie pavojus!
Nuoroda j atskiras dokumento teksto dalis.
2. Bendrieji saugos nurodymai
Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!
- Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
- Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis.
(pvz., DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Naudokite tik originalias atsargines dalis. - Remonto darbus galima atlikti tik specializuotose remonto dirbtuvèse.
3. RS LED M1
Naudojimas pagal paskirti
- Sensorinis vidinis šviestuvas su aktyviu judesio sensoriumi, skirtas montuoti patalpose.
Pastaba:
montuodami užtikrinkite, kad būtų išlaikytas mažiausiai 3 m atstumas iki WLAN maršruto parinktuvo arba prieigos taškų.
Integruotas aukšto dažnio sensorius siunčia elektromagnetines bangas (5,8 GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti-mą. Tada mikroprocesorius duoda komandą „jungti šviesą”.
Sensorius gali suveikti ir per duris, langus ar plonas sienas.
Pastaba:
HF jutiklio aukšto dažnio galia yra apie 1 mW – tai sudaro tik vieną tūkstantają mobiliojo telefono arba mikrobangų krosnelės galios.
Tiekiama jranga M1 (3.1 pav.)
Sensorinis šviestuvas
3 varžtai
3 mūrvinės
3 distanciniai laikikliai
Gaminio matmenys M1 (3.2 pav.)
Prietaiso apžvalga M1 (3.3 pav.)
A Dangtis
B Elektronikos korpusas
C Aukšto dažnio sensorius
D Gnybtai
E Bazinis apšvietimas
F Švietimo trukmės nustatymas
G Jautrumo zonos nustatymas
H Prieblandos lygio nustatymas
Priklausomai nuo naudojamo korpuso varianto jautrumo zonos gali šiek tiek skirtis.
Šviesos intensyvumo pasiskirstymas (3.6 pav.)
4. Elektros jungtis
Sujungimo schema (4.1 pav.)
Ivada sudaro triju laidu kabelis:
L = fazė (dažniausiai juodas arba rudas laidas)
N = nulinis laidas (dažniausiai mėlynas)
PE = apsauginis laidas (žalias / geltonas)
Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srove. Fazė (L) ir nulinis laidas (N) jungiami prie šviestuvo gnybtų.
Svarbu!
Neteisingai sujungti laidai sukelia trumpaji jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įvade galima įrengti įjungimo ir išjungimo jungiklius.
Šio šviestuvo šviesos elementas yra nekeičiamas, todėl prireikus ji pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti visą šviestuvą.
Prijunge prie apšvietimo reguliatoriaus sugadinsite sensorinj šviestuvą.
5. Montavimas
- Patikrinkite visas dalis, ar nėra pažeidimų.
- Esant pažeidimams gaminio nenaudokite.
- Montuodami sensorinį šviestuvą pasirinkite nuo vibracijos apsaugotą vieta.
- Pasirinkite tinkamą montavimo vietą atsižvelgdami j jautrumo zonos ilgį ir judėjimo fiksavimą.
Montavimo eiga
- Išjunkite elektros energijos tiekimą (4.1 pav.)
• Pažymėkite gręžimo skyles (5.1 pav.) - Išgręžkite skyles ir jkiškite kaiščius (5.2 pav.)
• Potinkinis montavimas (5.3 pav.)
• Virštinkinis montavimas (5.4 pav.) - Prijunkite jungiamuosius laidus (5.5 pav.)
- Ijunkite elektros energijos tiekimą (5.7 pav.)
• Atlikite nustatymus (5.6 pav.) - Nustatymai → „6. Veikimas“
• Uždėkite dangtelį (5.7 pav.)
6. Veikimas
Gamyklos nustatymas
Śvietimo trukmės nustatymas: 5 s
Jautrumo zonos nustatymas: M1: maks. 8 m
Prieblandos lygio nustatymas: 2.000 liuksu
Bazinis apšvietimas: IŠJ.
Pritvirtinus korpusa ir prijungus elektros kabelius, šviestuvą galima jungti. Atlikus šviestuvo prijungimą rankiniu būdu naudojantis tinklo jungikliu šviestuvas po 10 sekundžių išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti tinklo jungiklio nebereikia.
Funkcijos nustatymo reguliatoriai (6.1 pav.)
Švietimo trukmės nustatymas
(inercinio veikimo trukmė) (6.1 pav. / G)
Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai maždaug nuo 5 sekundžių iki maks. 15 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.
Pastaba:
kaskart šviestuvui išsijungus naujas judesys gali būti užfik-suotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą.
Norint nustatyti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.
Jautrumo zonos ilgis – tai maždaug apskritimo formos projekcija ant žemės, kuri susiformuoja kaip jautrumo zona, kai montavimo vieta yra 2,5 m aukštyje
-Nustatymo reguliatorius ties maksimalia reikšme = maksimalus jautrumo zonos ilgis (M1: 8 m)
-Nustatymo reguliatorius ties minimalia reikšme = minimalus jautrumo zonos ilgis (M1: 2,5 m)
Prieblandos lygio nustatymas (suveikimo slenkstis) (6.1 pav. / l)
Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000 liuksų.
-Nustatymo reguliatorius ties ⚙ = dienos šviesos režimas (nepriklauso nuo apšvietimo)
-Nustatymo reguliatorius ties Ⓐ= prieblandos režimas (maždaug 2 liuksai)
Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties
Bazinis apšvietimas (pav. 6.1 / J)
Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10 % šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė.
Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui įjungiamas 100 %.
Pasibaigus nustatytai trukmei šviesa visiškai išsijungia.
Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl ijungiamas bazinis apšvietimas.
-Nustatymo reguliatorius ties = bazinis apšvietimas JJ.
-Nustatymo reguliatorius ties 0 = bazinis apšvietimas IŠJ.
Bazinis apšvietimas yra IJUNGTAS, kai dar nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra IJUNGTAS.
Bazinis apšvietimas kas valanda išsijungia, kad pamatuotų aplinkos apšvietimo lygj. Po trumpo laiko bazinis apšvietimas vėl jsijungia.
Pastovaus švietimo funkcija
Jeigu sumontuotas pasirinktinis tinklo jungiklis, be jjungimo ir išjungimo funkciju dar galimos nurodytos toliau.
Pastovaus švietimo režimas (6.2 pav.)
1) Pastovaus švietimo jjungimas:
jungiklis 2 × IŠJ. ir IJ. Šviestuve 4 valandoms jjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama i jutiklio režimą.
2) Pastovaus švietimo išjungimas:
jungiklis 1 × IŠJ. ir IJ. Šviestuvas išsijungia arba persijungia i sensorinį darbo režimą.
Svarbu!
Perjungimai turi būti atliekami 0,2 – 1 s diapazone.
7. Šalinimas
Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.
Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!
Tik ES šalims
Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į naci- onalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Svarbu: valdymo prietaisas nekeičiamas.
8. Atitikties deklaracija
„STEINEL GmbH“ pareiškia, kad RS LED M1 tipo radijo ryšio jrenginys atitinka direktyvą 2014/53/ES. Visą ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.steinel.de
9. Gamintojo garantija
Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mė- nesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys.
Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.
Remontas:
Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.
- Techniniai duomenys
| Matmenys (I × P × A) M1: 200 × 200 × 53 mm | |
| Tinklo įtampa 220 – 240 V, 50/60 Hz | |
| Galios suvartojimas ( P_on ) 8,80 W | |
| Šviesos srautas * M1: 759 lm | |
| Efektyvumas M1: 86 lm/W | |
| Budėjimo režimas (sensorius) („ P_sb ”) | 0,39 W |
| Tinklo srovė 46,50 mA AC | |
| Galios koeficientas 0,93 | |
| Spalvinė temperatūra 3.000 K (šiltai balta spalva) | |
| Spalvos atkūrimo indeksas R | a = 82 |
| Vidutinis projektinis tarnavimo laikas | L70B50 esant 25 °C: > 60.000 val. |
| Spalvy nuoseklumas SDCM Pradinė reikšmė: 3 | |
Šviesos intensyvumo pasiskirstymas
Aukšto dažnio technika 5,8 GHz (priklausomai nuo temperatūros reaguoja i mažiausią judesj)
Apimties kampas 360° su 160° atverties kampu
Siųstuvo galingumas Apie 1 mW
Jautrumo zona ∅ 3–8 m
Švietimo trukmės nustatymas 5 s–15 min.
Prieblandos lygio nustatymas 2–2.000 liuksų
Bazinis apšvietimas 10 %
Saugos klasé IP20
Apsaugos klasė II
Aplinkos temperatūra Nuo -10 iki +40 °C
Energinio veiksmingumo klasė Šiame gaminyje yra „F“ energinio veiksmingumo klasės šviesos šaltinis.
11. Veikimo sutrikimai
Sutrikimas Priežastis Ištaisymas
| Sensoriniame šviestuve nėra elek- tros srovės | ■ Suveikė saugiklis, nejjungta, nutrauktas laidas ■ Tinklo įvade įvyko trumpasis jungimas ■ Išsijungė tinklo jungiklis (jei yra) | ■ ljunkite, pakeiskite saugiklj; junkite tin- klo jungiklj; įtampos tikrinimo prietaisu patikrinkite laidą ■ Patikrinkite jungtis ■ ljunkite tinklo jungiklj |
| Sensorinis šviestuvas nejsijungia | ■ Neteisingai nustatytas prieblandos lygis ■ Tinklo jungiklis IŠJUNGTAS ■ Suveikė saugiklis | ■ Nustatykite iš naujo ■ ljunkite ■ ljunkite, pakeiskite saugiklj; jeigu reikia, patikrinkite jungtį |
| Sensorinis šviestuvas neišsijungia | ■ Jautrumo zonoje fiksuojamas nuolatinis judesys | ■ Patikrinkite veikimo zonos nustatymus |
| Sensorinis šviestuvas įsijungia, nors judesio nebuvo | ■ Šviestuvas sumontuotas netvirtai ■ Judesys buvo, tačiau sensorius jo ne- pažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.) | ■ Tvirtai sumontuokite korpusą ■ Patikrinkite veikimo zonos nustatymus |
| Sensorinis šviestuvas nejsijungia esant judėjimui | ■ Greiti judesiai nuslopinami siekiant sumažinti trikdžius arba nustatyta per maža jautrumo zona ■ Neteisingai nustatytas prieblandos lygis | ■ Patikrinkite veikimo zonos nustatymus ■ Nustatykite iš naujo |
