用户手册 RS M1 S STEINEL

请仔细阅读并妥善保管！ – 󰁖󰆺󰅙󰀧󰃬–

在设备上进行任何作业前均须断开电源！• 󰆮󰀬󰀚󰂘󰁉󰂾• 󰆮󰀬󰂘󰇵󰀚󰆮󰄗󰆦󰆮• 󰅛󰁉󰂑󰆮• 󰅛󰂮󰁏󰆦

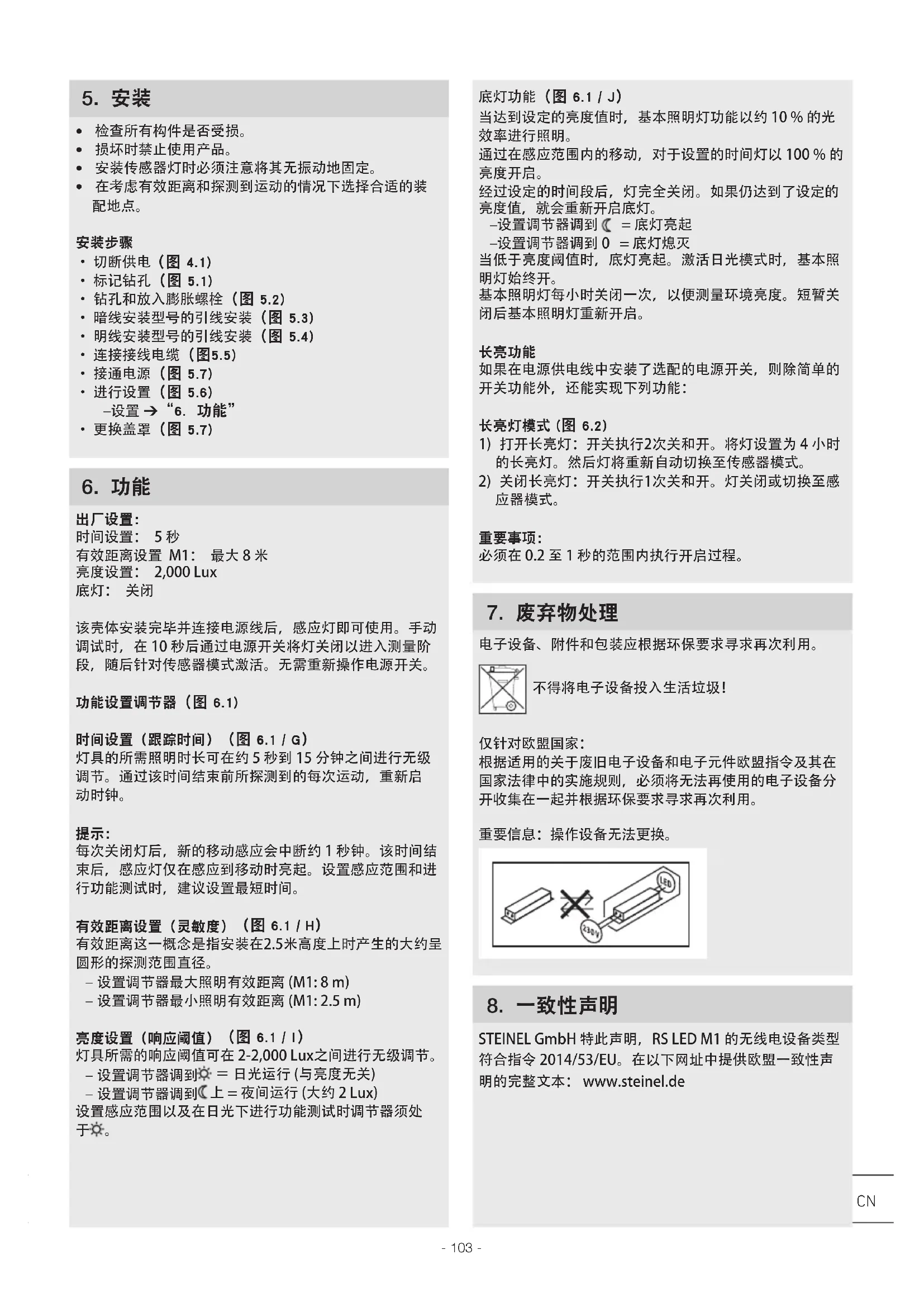

• 安装传感器灯时必须注意将其无振动地固定。

• 在考虑有效距离和探测到运动的情况下选择合适的装

• 进行设置（图5.6) – 设置 “6.功能”

时间设置： 5 秒 有效距离设置 M1： 最大 8 米 亮度设置： 2,000 Lux

该壳体安装完毕并连接电源线后，感应灯即可使用。手动 调试时，在 10 秒后通过电源开关将灯关闭以进入测量阶 段，随后针对传感器模式激活。无需重新操作电源开关。 功能设置调节器（图6.1) 时间设置（跟踪时间）（图6.1/G） 灯具的所需照明时长可在约 5 秒到 15 分钟之间进行无级 调节。通过该时间结束前所探测到的每次运动，重新启

每次关闭灯后，新的移动感应会中断约 1 秒钟。该时间结 束后，感应灯仅在感应到移动时亮起。设置感应范围和进 行功能测试时，建议设置最短时间。 有效距离设置（灵敏度） （图6.1/H） 有效距离这一概念是指安装在2.5米高度上时产生的大约呈

– 设置调节器最大照明有效距离 (M1: 8 m) – 设置调节器最小照明有效距离 (M1: 2.5 m)

（图6.1/I） 灯具所需的响应阈值可在 2-2,000 Lux之间进行无级调节。

上 = 夜间运行 (大约 2 Lux) 设置感应范围以及在日光下进行功能测试时调节器须处

底灯功能（图6.1/J） 当达到设定的亮度值时，基本照明灯功能以约 10 % 的光

通过在感应范围内的移动，对于设置的时间灯以 100 % 的

经过设定的时间段后，灯完全关闭。如果仍达到了设定的 亮度值，就会重新开启底灯。

– 设置调节器调到 0 = 底灯熄灭 当低于亮度阈值时，底灯亮起。激活日光模式时，基本照

基本照明灯每小时关闭一次，以便测量环境亮度。短暂关 闭后基本照明灯重新开启。

如果在电源供电线中安装了选配的电源开关，则除简单的 开关功能外，还能实现下列功能： 长亮灯模式(图6.2)

1) 打开长亮灯：开关执行2次关和开。将灯设置为 4 小时

的长亮灯。然后灯将重新自动切换至传感器模式。

2) 关闭长亮灯：开关执行1次关和开。灯关闭或切换至感

必须在 0.2 至 1 秒的范围内执行开启过程。

电子设备、附件和包装应根据环保要求寻求再次利用。 不得将电子设备投入生活垃圾！

根据适用的关于废旧电子设备和电子元件欧盟指令及其在 国家法律中的实施规则，必须将无法再使用的电子设备分 开收集在一起并根据环保要求寻求再次利用。 重要信息：操作设备无法更换。

STEINEL GmbH 特此声明，RS LED M1 的无线电设备类型 符合指令 2014/53/EU。在以下网址中提供欧盟一致性声 明的完整文本： www.steinel.de CN- 104 -

制造商保修 STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, 德国 该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。 施特朗保证其产品性能和功能完好。质保期为 36 个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务 (通过维修或是更换缺陷部件解决) 将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票 (购买日期和零售商盖章) 包装好并寄至相关维修点时，才能享受质保。维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

尺寸（高 × 宽 × 深） M1：200 × 200 × 53 mm 电源电压 220 – 240 V，50/60 Hz 功率消耗 (Pon) 8.80 W光通量 * M1：759 lm能效 M1：86 lm/W待机 (Sensor) (Psb) 0.39 W电源电流 46.50 mA AC功率系数 0.93色温 3,000 K (暖白光)显色指数： Ra = 82平均额定使用寿命 L70B50 在 25 °C 时：> 60,000 小时SDCM 的颜色一致性 初始值：3

30°30° 150°150° 60°120°60°120°cd / 1000 lmC0 / C180 C90 / C270高频技术 5.8 GHz（不受温度影响，可以对最微小的移动作出反应）感应角度 360° 时 160° 开口角度发射功率 约 1 mW感应有效距离 Ø 3 – 8 m时间设置 5 s – 15 min亮度设置 2 – 2,000 Lux 底灯 10 %保护形式 IP20防护等级 II环境温度 -10 至 +40 °C能效等级 本产品具备一个能效等级为“F”的光源。

感应灯无电压 ■ 保险丝已熔断，未接通，

■ 关断可能存在的电源开关 ■ 接通、更换保险丝；打开电源开关；

■ 接通、更换保险丝；必要时检查接头 感应灯无法关闭 ■ 在探测范围内存在持续运动 ■ 检查探测区域 未检测到移动，但感应灯打开 ■ 灯未牢固安装 ■ 存在运动物体，但感应器未发现 (如墙后的移动，靠近灯的小物体的移

发生移动，但感应灯无法打开 ■ 为将干扰降低到最低限度而抑制了快速 运动或者探测范围设置得太小
