MANUAL DE UTILIZADOR RS M1 S STEINEL

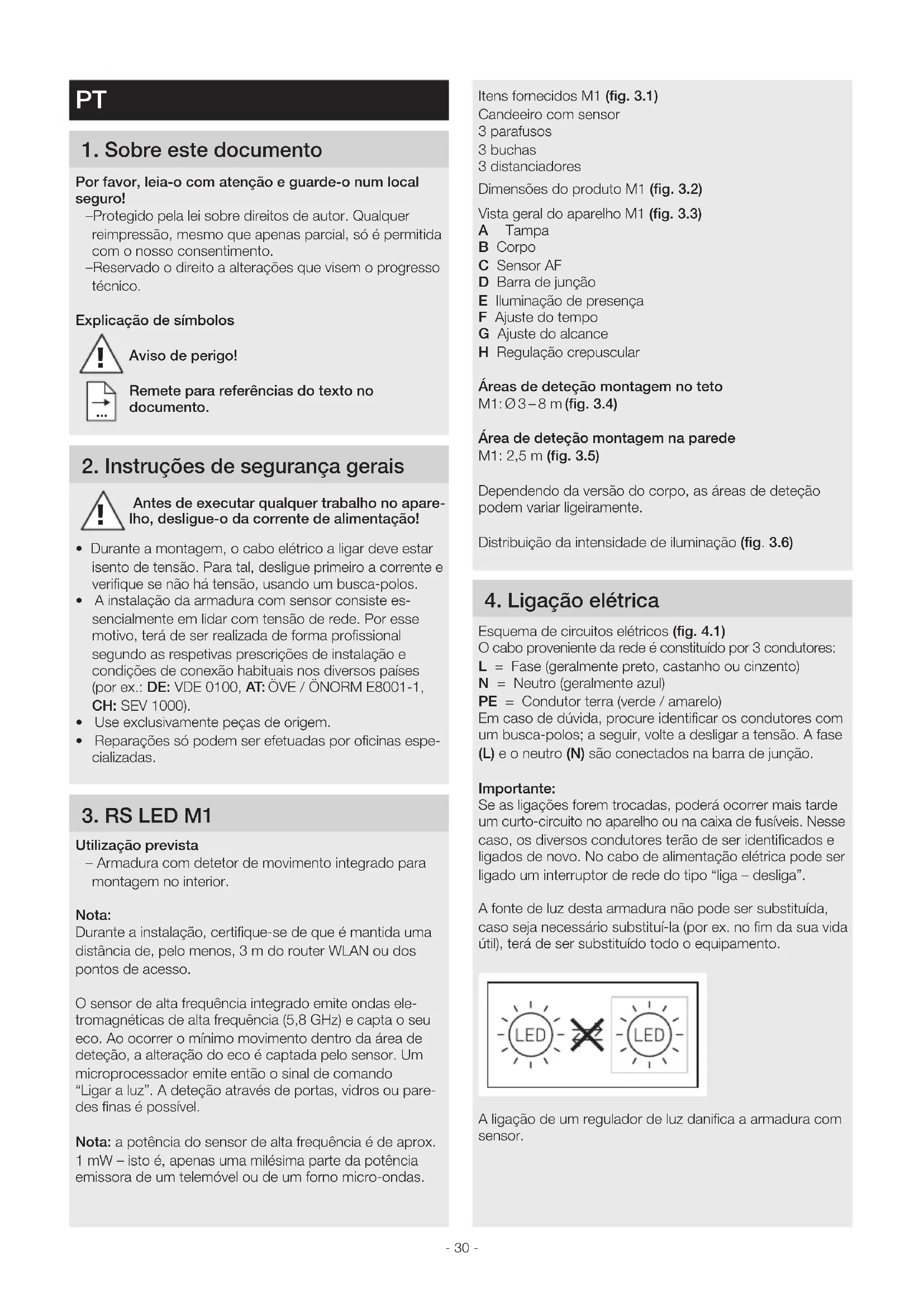

Luz de cortesía 10% Índice de protección IP 20 Clase de aislamiento II Temperatura ambiente -10 a +40°C Clase de eficiencia energética: Este producto incluye una fuente de luz de la clase de eficiencia energética “F”. ES- 30 - Itens fornecidos M1 (fig. 3.1) Candeeiro com sensor 3 parafusos 3 buchas 3 distanciadores Dimensões do produto M1 (fig. 3.2) Vista geral do aparelho M1 (fig. 3.3) A Tampa B Corpo C Sensor AF D Barra de junção E Iluminação de presença F Ajuste do tempo G Ajuste do alcance H Regulação crepuscular Áreas de deteção montagem no teto M1: Ø 3 – 8m (fig.3.4) Área de deteção montagem na parede M1: 2,5m (fig.3.5) Dependendo da versão do corpo, as áreas de deteção podem variar ligeiramente. Distribuição da intensidade de iluminação (fig.3.6)
Esquema de circuitos elétricos (fig.4.1) O cabo proveniente da rede é constituído por 3 condutores: L = Fase (geralmente preto, castanho ou cinzento) N = Neutro (geralmente azul) PE = Condutor terra (verde/amarelo) Em caso de dúvida, procure identificar os condutores com um busca-polos; a seguir, volte a desligar a tensão. A fase (L) e o neutro (N) são conectados na barra de junção. Importante: Se as ligações forem trocadas, poderá ocorrer mais tarde um curto-circuito no aparelho ou na caixa de fusíveis. Nesse caso, os diversos condutores terão de ser identificados e ligados de novo. No cabo de alimentação elétrica pode ser ligado um interruptor de rede do tipo “liga – desliga”. A fonte de luz desta armadura não pode ser substituída, caso seja necessário substituí-la (por ex. no fim da sua vida útil), terá de ser substituído todo o equipamento. A ligação de um regulador de luz danifica a armadura com sensor.
Por favor, leia-o com atenção e guarde-o num local seguro! – Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Explicação de símbolos
Remete para referências do texto no documento.
2. Instruções de segurança gerais
Antes de executar qualquer trabalho no apare- lho, desligue-o da corrente de alimentação!
- Durante a montagem, o cabo elétrico a ligar deve estar isento de tensão. Para tal, desligue primeiro a corrente e verifique se não há tensão, usando um busca-polos.
- A instalação da armadura com sensor consiste es- sencialmente em lidar com tensão de rede. Por esse motivo, terá de ser realizada de forma profissional segundo as respetivas prescrições de instalação e condições de conexão habituais nos diversos países (porex.: DE:VDE0100, AT: ÖVE/ÖNORM E8001-1, CH: SEV1000).
- Use exclusivamente peças de origem.
- Reparações só podem ser efetuadas por oficinas espe- cializadas.
Utilização prevista – Armadura com detetor de movimento integrado para montagem no interior. Nota: Durante a instalação, certifique-se de que é mantida uma distância de, pelo menos, 3 m do router WLAN ou dos pontos de acesso. O sensor de alta frequência integrado emite ondas ele- tromagnéticas de alta frequência (5,8 GHz) e capta o seu eco. Ao ocorrer o mínimo movimento dentro da área de deteção, a alteração do eco é captada pelo sensor. Um microprocessador emite então o sinal de comando “Ligar a luz”. A deteção através de portas, vidros ou pare- des finas é possível. Nota: a potência do sensor de alta frequência é de aprox. 1mW– isto é, apenas uma milésima parte da potência emissora de um telemóvel ou de um forno micro-ondas. !- 31 -
- Verifique todos os componentes para detetar eventuais danos.
- Se detetar qualquer dano, não coloque o produto em funcionamento.
- Ao montar a armadura com sensor, certifique-se de que é montado à prova de trepidações.
- Escolha um local de montagem adequado, tendo em conta o alcance e a deteção de movimentos. Passos para montagem
- Desligue a fonte de alimentação elétrica (fig.4.1)
- Montagem com cabo de alimentação para montagem embutida (fig.5.3)
- Montagem com cabo de alimentação para montagem à superfície (fig.5.4)
- Ligue o cabo de alimentação (fig.5.5)
- Ligue a fonte de alimentação elétrica (fig.5.7)
Configurações de fábrica: Ajuste do tempo: 5segundos Ajuste do alcance : M1: máx. 8m Regulação crepuscular: 2.000lux Iluminação de presença: DESLIGADO Depois de montar o corpo e estabelecer a ligação à rede elétrica, a armadura com sensor pode ser colocado em funcionamento. Ao colocar a armadura manualmente em funcionamento, usando o interruptor de rede, a armadura apaga-se após 10 segundos, para a fase de calibração voltando depois a ativar-se para o funcionamento contro- lado por sensor. Não é necessário carregar de novo no interruptor da rede. Função do potenciómetro (fig. 6.1) Ajuste do tempo (tempo de luz ligada) (fig. 6.1/G) O tempo desejado para luz ligada da armadura pode ser ajustado continuamente entre aprox. 5segundos e, no máx., 15minutos. Cada deteção de movimento antes de ter decorrido esse tempo faz reiniciar o temporizador. Nota: Sempre que se desliga a armadura, a nova deteção de movimento é interrompida por aprox. 1segundo. Só de- pois de ter decorrido este tempo é que a armadura pode voltar a ativar a luz ao detetar um movimento. Ao realizar o ajuste da área de deteção e o teste de funcio- namento, recomendamos ajustar o tempo mais curto. Ajuste do alcance (sensibilidade) (fig. 6.1/H) O termo alcance descreve o diâmetro mais ou menos circular no chão, que resulta como área de deteção ao montar a iluminação a uma altura de aproximadamente 2,5m. – Potenciómetro no máximo = alcance máximo (M1: 8m) – Potenciómetro no mínimo = alcance mín. (M1: 2,5m) Regulação crepuscular (tempo de luz ligada) (fig. 6.1/I) O tempo de luz ligada desejado para a armadura pode ser ajustado progressivamente de 2 a 2.000 lux. – Potenciómetro em = regime diurno (independente- mente da luminosidade) – Potenciómetro em = regime crepuscular (aprox. 2 lux) Para regular a área de deteção e para o teste de funciona- mento à luz do dia, o regulador tem de estar em . Função de iluminação de presença (fig. 6.1/J) A função de iluminação de presença permite uma ilumina- ção com aprox. 10% da potência luminosa, desde que o valor da luminosidade seja alcançado. Ao ocorrer um movimento dentro da área de deteção, a luz acende com 100% de luminosidade durante o tempo predefinido. Depois de decorrido a duração predefinida, a iluminação desliga-se completamente. Se o valor de luminosidade definido ainda não tiver sido alcançado, a iluminação de presença liga-se novamente. – Potenciómetro em = iluminação de presença LIGADA – Potenciómetro em 0 = iluminação de presença DESLIGADA A iluminação de presença está LIGADA, quando a luminosidade desce abaixo do respetivo limiar. Estando o regime diurno ativo, a iluminação de presença está sempre LIGADA. A iluminação de presença desliga-se em intervalos de uma hora para medir a luminosidade ambiente. Passado pouco tempo, a iluminação de presença liga-se novamente. Função de iluminação permanente Se for, opcionalmente, instalado um interruptor de rede no cabo de alimentação, além das meras funções de ligar e desligar, ainda são possíveis as funções seguidamente enunciadas: Função de luz permanente (fig. 6.2)
1) Ativar luz permanente
Interruptor DESLIGA e LIGA 2 vezes. A iluminação é ligada por 4 horas em modo de luz permanente. A seguir, passa automaticamente para o funcionamento de sensor.
2) Desativar luz permanente
interruptor DESLIGA e LIGA 1 vez. A armadura desliga- -se ou passa para o funcionamento de sensor. Importante: Os processos de comutação devem ser executados num intervalo de 0,2 a 1segundo. PT- 32 -
Equipamentos elétricos, acessórios e embalagens devem ser entregues num posto de reciclagem ecológica.Nunca deite equipamentos elétricos para o lixo doméstico!Apenas para estados membros da U.E.Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva trans-posição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recol-hidos separadamente e entregues nos pontos de recolha previstos para fins de reutilização ecológica.Importante: o aparelho não é substituível.
8. Declaração de conformidade
Pela presente, a STEINEL GmbH declara que osistema radioelétrico RS LED M1 cumpre os requisitos da Diretiva do Conselho 2014/53/UE. O texto completo da Declaração de Conformidade UE encontra-se na internet, no seguinte endereço: www.steinel.de
9. Garantia do fabricante
Garantia do fabricante STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, AlemanhaEste produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incor-reta. Excluem-se igualmente os danos provo cados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresen-tado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema. Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.
Dimensões (axlxp) M1: 200×200×53mm Tensão de rede 220 – 240V, 50/60HzPotência (P ) 8,80WFluxo luminoso * M1: 759lmEficiência M1: 86lm/WStandby detetor (P ) 0,39WCorrente elétrica 46,50mACAFator de potência 0,93Temperatura de cor 3.000K (branco quente)Índice de reprodução de cores R =82Tempo de vida efetivo médio L70B50 a 25°C: >60.000hConsistência de corSDCM Valor inicial: 3Distribuição da intensidade de iluminação 10015020025090°90° 180°
30°30° 150°150° 60°120°60°120° cd / 1000 lm C0 / C180 C90 / C270 Tecnologia de alta frequência: 5,8GHz (reage ao menor movimento, independentemente da temperatura) Ângulo de deteção 360° com ângulo de abertura de 160°Potência emissora aprox. 1mWAlcance de deteção Ø 3 – 8mAjuste do tempo 5s – 15min GARANTIA
DO FABRICANTE GARANTIA ANOS DO FABRICANTE GARANTIA ANOS DO FABRICANTE- 33 - Falha Causa Solução A armadura com sensor não tem tensão ■ Proteção disparou, não ligado, ligação interrompida ■ Curto-circuito no cabo proveniente da rede ■ Interruptor de rede eventualmente exis- tente está desligado ■ Rearme ou substitua o fusível, ligue o interruptor de rede, verifique o condutor com um multímetro ■ Verifique as ligações ■ Ligue o interruptor de rede A armadura com sensor não se liga ■ Foi escolhida a regulação crepuscular errada ■ Interruptor de rede DESLIGADO ■ Fusível disparou ■ Reajuste ■ Ligue ■ Rearme ou substitua o fusível; se necessário, verifique a ligação A armadura com sensor não desliga ■ Movimento constante na área de deteção ■ Controle a área A armadura com sensor liga sem movimento aparente ■ Armadura não foi montado corretamente ■ Ocorreu um movimento, mas o observa- dor não reparou (movimento por trás da parede, movimento de um objeto peque- no nas imediações diretas da armadura, etc.) ■ Monte o corpo do candeeiro com firmeza ■ Controle a área A armadura com sensor não liga apesar de ocorrer um movimento ■ Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ■ Foi escolhida a regulação crepuscular errada ■ Controle a área ■ Reajuste
