RS M1 S - Lampe STEINEL - Kostenlose Bedienungsanleitung

Produkttyp	Innenleuchte mit HF-Bewegungsmelder
Marke	Steinel
Modell	RS M1 S
Stromversorgung	220-240 V, 50/60 Hz
Leistungsaufnahme (P_on)	8,80 W
Lichtstrom	759 lm
Lichtausbeute	86 lm/W
Farbtemperatur	3 000 K (Warmweiß)
Farbwiedergabeindex (CRI)	82
Mittlere Lebensdauer (L70B50 bei 25°C)	60 000 h
Erfassungstechnologie	HF 5,8 GHz, Sendeleistung ~1 mW
Erfassungswinkel	360° mit Öffnungswinkel von 160°
Reichweite des Detektors	∅ 3 bis 8 m
Nachlaufzeit	5 s bis 15 min
Dämmerungsschwelle	2 bis 2 000 lx
Orientierungslichtfunktion	10 % der Lichtleistung
Schutzart	IP20
Schutzklasse	II
Umgebungstemperatur	-10 °C bis +40 °C
Lieferumfang	Leuchte, 3 Schrauben, 3 Dübel, 3 Abstandshalter
Herstellergarantie	3 Jahre
Montage	An der Decke oder Wand, nur innen
Wartung	Mit einem weichen Tuch reinigen; vor jedem Eingriff die Stromversorgung unterbrechen
Reparierbarkeit	Lichtquelle nicht austauschbar; bei Defekt gesamte Leuchte ersetzen

Häufig gestellte Fragen - RS M1 S STEINEL

Wie stelle ich die Reichweite des Detektors ein?

Verwenden Sie den Reichweiteneinstellknopf (H) am Gehäuse. Drehen Sie ihn auf Maximum für eine Reichweite von 8 m oder auf Minimum für 2,5 m. Die Reichweite wird am Boden bei einer Montagehöhe von 2,5 m gemessen.

Wie stelle ich die Nachlaufzeit (Beleuchtungsdauer) ein?

Drehen Sie den Nachlaufzeitregler (F) von 5 Sekunden (Minimum) bis 15 Minuten (Maximum). Der Timer wird bei jeder Bewegungsdetektion vor Ablauf der Zeit zurückgesetzt.

Wie stelle ich die Dämmerungsschwelle (Helligkeitsschwelle) ein?

Der Dämmerungsschwellenregler (I) kann von 2 lx (Nachtbetrieb) bis 2000 lx (Tagbetrieb) eingestellt werden. Für einen Test tagsüber stellen Sie ihn auf die Sonne.

Wie aktiviere ich die Orientierungslichtfunktion?

Stellen Sie den Orientierungslichtschalter (J) auf die Mondposition, um das Orientierungslicht mit 10 % Lichtleistung zu aktivieren. In Position 0 ist das Orientierungslicht deaktiviert. Das Orientierungslicht schaltet sich ein, wenn die Umgebungshelligkeit unter die eingestellte Schwelle fällt.

Wie verwende ich den Dauerlichtmodus?

Schalten Sie mit dem Hauptschalter die Stromversorgung zweimal hintereinander aus und wieder ein (innerhalb von 0,2 bis 1 Sekunde), um den Dauerlichtmodus für 4 Stunden zu aktivieren. Zum Ausschalten führen Sie eine einmalige Unterbrechung/Wiedereinschaltung durch.

Was tun, wenn die Leuchte nicht angeht?

Überprüfen Sie, ob der Hauptschalter auf Ein steht, die Sicherung nicht durchgebrannt ist und die Dämmerungsschwelle richtig eingestellt ist. Stellen Sie sicher, dass die Stromversorgung wiederhergestellt ist und die Kabel korrekt angeschlossen sind.

Was tun, wenn die Leuchte nicht ausgeht?

Überprüfen Sie, ob eine dauerhafte Bewegung im Erfassungsbereich vorhanden ist. Verringern Sie gegebenenfalls die Reichweite oder Empfindlichkeit. Wenn das Problem weiterhin besteht, überprüfen Sie die elektrische Installation.

Was tun, wenn die Leuchte angeht, ohne dass eine Bewegung erkannt wird?

Stellen Sie sicher, dass das Gehäuse fest montiert ist und nicht vibriert. Überprüfen Sie den Erfassungsbereich: Bewegungen hinter einer Wand oder kleine nahe Objekte können den Detektor auslösen. Passen Sie gegebenenfalls die Reichweite an.

Wie installiere ich die Leuchte an der Decke oder Wand?

Schalten Sie die Stromversorgung aus. Markieren Sie die Löcher, bohren Sie und setzen Sie die Dübel ein. Schließen Sie die Kabel (L, N, PE) gemäß Schaltplan an. Befestigen Sie das Gehäuse, nehmen Sie dann die Einstellungen vor, bevor Sie den Diffusor wieder anbringen. Halten Sie einen Mindestabstand von 3 m zu WLAN-Routern ein.

Was tun bei Fehlfunktion?

Schlagen Sie die Fehlertabelle in der Anleitung nach:
- Wenn die Leuchte nicht angeht: Überprüfen Sie Sicherung, Schalter und Einstellungen.
- Wenn sie nicht ausgeht: Kontrollieren Sie den Erfassungsbereich.
- Wenn sie ohne Grund angeht: Überprüfen Sie die Befestigung und den Bereich. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

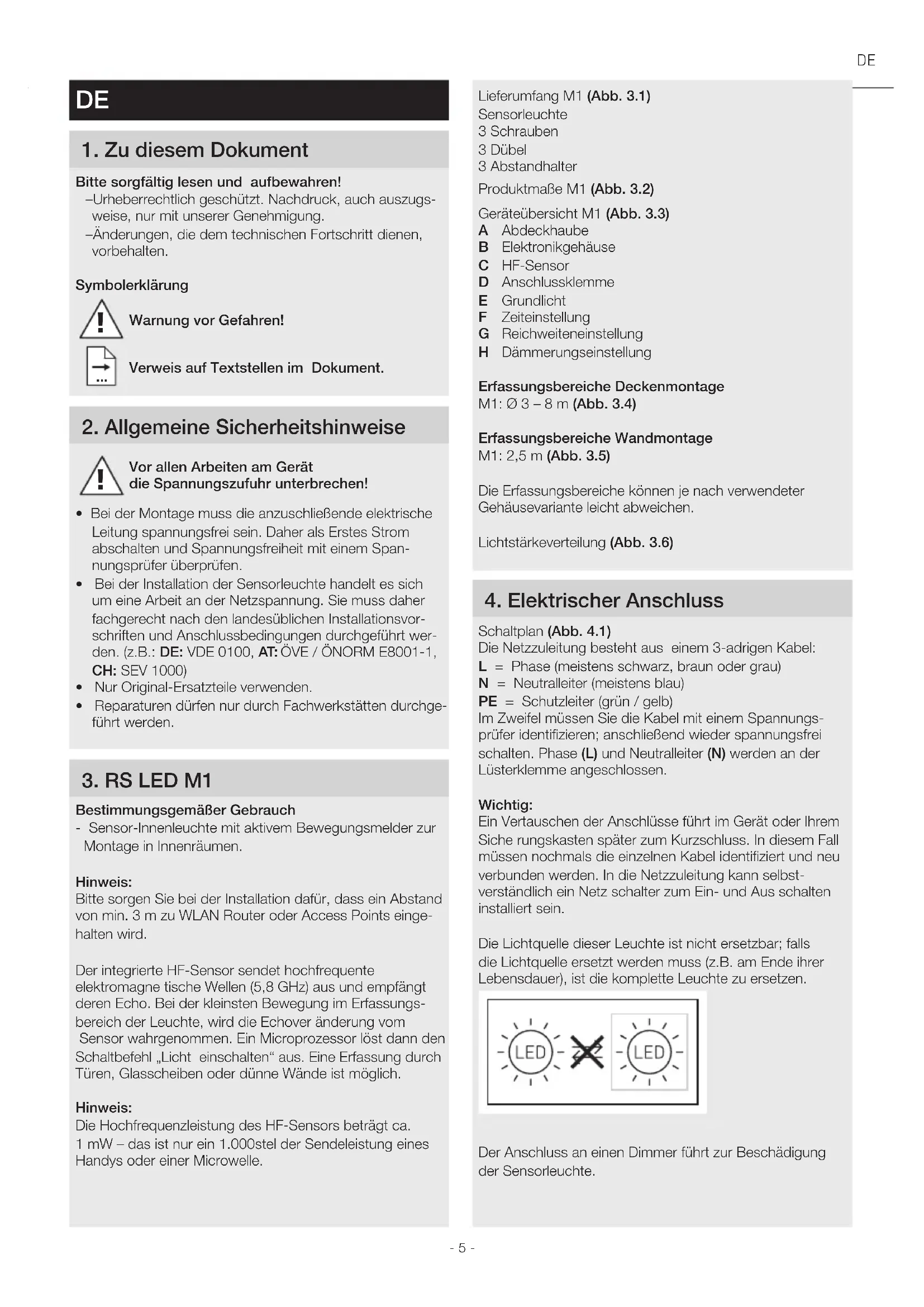

BEDIENUNGSANLEITUNG RS M1 S STEINEL

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

-Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

-Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z.B.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.

3. RS LED M1

Bestimmungsgemäßer Gebrauch

- Sensor-Innenleuchte mit aktivem Bewegungsmelder zur Montage in Innenräumen.

Hinweis:

Bitte sorgen Sie bei der Installation dafür, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Der integrierte HF-Sensor sendet hochfrequente elektromagne tische Wellen (5,8 GHz) aus und empfängt deren Echo. Bei der kleinsten Bewegung im Erfassungsbereich der Leuchte, wird die Echover änderung vom Sensor wahrgenommen. Ein Microprozessor löst dann den Schaltbefehl „Licht einschalten“ aus. Eine Erfassung durch Türen, Glasscheiben oder dünne Wände ist möglich.

Hinweis:

Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW – das ist nur ein 1.000stel der Sendeleistung eines Handys oder einer Microwelle.

Lieferumfang M1 (Abb. 3.1)

Sensorleuchte

3 Schrauben
3 Dübel
3 Abstandhalter

Produktmaße M1 (Abb. 3.2)

Geräteübersicht M1 (Abb. 3.3)

A Abdeckhaube
B Elektronikgehäuse
C HF-Sensor
D Anschlussklemme
E Grundlicht
F Zeiteinstellung
G Reichweiteneinstellung
H Dämmerungseinstellung

Erfassungsbereiche Deckenmontage

M1: ∅ 3 - 8 m (Abb. 3.4)

Erfassungsbereiche Wandmontage

M1: 2,5 m (Abb. 3.5)

Die Erfassungsbereiche können je nach verwendeter Gehäusevariante leicht abweichen.

Lichtstärkeverteilung (Abb. 3.6)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün / gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N) werden an der Lüsterklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche rungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden. In die Netzzuleitung kann selbstverständlich ein Netz schalter zum Ein- und Aus schalten installiert sein.

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z.B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

Der Anschluss an einen Dimmer führt zur Beschädigung der Sensorleuchte.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschütterungsfrei befestigt wird.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Montageschritte

• Stromversorgung abschalten (Abb. 4.1)
• Bohrlöcher anzeichnen (Abb. 5.1)
- Löcher bohren und Dübel einsetzen (Abb. 5.2)
• Montage bei Zuleitung Unterputz (Abb. 5.3)
• Montage bei Zuleitung Aufputz (Abb. 5.4)
- Anschlusskabel anschließen (Abb. 5.5)
• Stromversorgung einschalten (Abb. 5.7)
• Einstellungen vornehmen (Abb. 5.6)
- Einstellungen → „6. Funktion“
• Abdeckhaube aufsetzen (Abb. 5.7)

6. Funktion

Werkseinstellungen:

Zeiteinstellung: 5 Sekunden

Reichweiteneinstellung: M1: max. 8 m

Dämmerungseinstellung: 2.000 Lux

Grundlicht: AUS

Nachdem das Gehäuse montiert und der Netzanschluss vorgenommen ist, kann die Sensorleuchte in Betrieb genommen werden. Bei manueller Inbetriebnahme über den Netzschalter schaltet die Leuchte für die Einmessphase nach 10 Sekunden aus und ist anschließend für den Sensorbetrieb aktiv. Ein erneutes Betätigen des Netzschalters ist nicht erforderlich.

Funktion Einstellregler (Abb. 6.1)

Zeiteinstellung (Nachlaufzeit) (Abb. 6.1 / G)

Die gewünschte Leucht dauer der Leuchte kann stufenlos von ca. 5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jede erfasste Bewe gung vor Ablauf dieser Zeit wird die Zeituhr erneut ge startet.

Hinweis:

Nach jedem Ab schaltvorgang der Leuchte ist eine erneute Bewe gungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuchte bei Bewegung wieder Licht schalten.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Reichweiteneinstellung (Empfindlichkeit) (Abb. 6.1 / H)

Mit dem Begriff Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden gemeint, der sich bei Montage in 2,50 m Höhe als Erfassungsbereich ergibt.

-Einstellregler maximal = max. Reichweite
(M1: 8 m)
-Einstellregler minimal = min. Reichweite
(M1: 2,5 m)

Dämmerungseinstellung (Ansprechschwelle) (Abb. 6.1 / I)

Die gewünschte Ansprech schwelle der Leuchte kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

-Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
-Einstellregler auf Ⓐ gestellt = Dämmerungsbetrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Grundlichtfunktion (Abb. 6.1 / J)

Die Grundlichtfunktion ermöglicht eine Beleuchtung mit ca. 10 % der Lichtleistung, wenn der eingestellte Helligkeitswert erreicht wird.

Durch eine Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit mit 100 % Helligkeit eingeschaltet.

Nach Ablauf der eingestellten Zeitdauer schaltet das Licht vollständig aus. Sollte die eingestellte Helligkeitswert immer noch erreicht sein, wird das Grundlicht wieder eingeschaltet.

-Einstellregler auf = Grundlicht AN

-Einstellregler auf 0 = Grundlicht AUS

Das Grundlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei aktiviertem Tageslichtbetrieb ist das Grundlicht immer AN.

Das Grundlicht schaltet stündlich aus, um die Umgebungshelligkeit zu messen. Nach kurzer Zeit schaltet das Grundlicht wieder ein.

Dauerlichtfunktion

Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen Ein- und Ausschalten folgende Funktionen möglich:

Dauerlichtbetrieb (Abb. 6.2)

1) Dauerlicht einschalten:

Schalter 2 × AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.

2) Dauerlicht ausschalten:

Schalter 1 × AUS und AN. Leuchte geht aus bzw. in den Sensorbetrieb über.

Wichtig:

Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde durchgeführt werden.

7. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Funkanlagen- typ RS LED M1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und

beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

–bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
—bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
-wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
–wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
-wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

10. Technische Daten

Abmessungen (H × B × T) M1: 200 × 200 × 53 mm

Netzspannung 220 – 240 V, 50/60 Hz

Leistungsaufnahme ( P_on ) 8,80 W

Lichtstrom * M1: 759 lm

Effizienz M1: 86 lm/W

Standby Sensor ( P_sb ) 0,39 W

Netzstrom 46,50 mA AC

Leistungsfaktor 0,93

Farbtemperatur 3.000 K (warmweiß)

Farbwiedergabeindex R _a=82

Mittlere Bemessungslebensdauer L70B50 bei 25 °C: >60.000 Std.

Farbkonsistenz SDCM Anfangswert: 3

Lichtstärkeverteilung

HF-Technik	5,8 GHz (reagiert temperaturunabhängig auf kleinste Bewegungen)
Erfassungswinkel	360° mit 160° Öffnungswinkel
Sendeleistung	ca. 1 mW
Erfassungsreichweite	∅ 3–8 m
Zeiteinstellung	5 s–15 min
Dämmerungseinstellung	2–2.000 Lux
Grundlicht	10 %
Schutzart	IP20
Schutzklasse	II
Umgebungstemperatur	-10 bis +40 °C
Energieeffizienzklasse	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „F

1. Betriebsstörungen

Störung Ursache Abhilfe
Sensorleuchte ohne Spannung	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitungunterbrochen ■ Kurzschluss in der Netzzuleitung ■ evtl. vorhandener Netzschalter aus	■ Sicherung einschalten, tauschen, Netzschaltereinschalten,Leitung überprüfen mit Spannungsprüfer ■ Anschlüsse überprüfen ■ Netzschalter einschalten
Sensorleuchte schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt ■ Netzschalter AUS ■ Sicherung hat ausgelöst	■ neu einstellen ■ einschalten ■ Sicherung einschalten, tauschen evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	■ dauernde Bewegung im Erfassungs-bereich	■ Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	■ Leuchte nicht bewegungssicher montiert ■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchtennähe etc.)	■ Gehäuse fest montieren ■ Bereich kontrollieren
Sensorleuchte schaltet trotz Bewegung nicht ein	■ schnelle Bewegungen werden zur Störungsmini mierung unterdrückt oder Erfassungsbereich zu klein eingestellt ■ Dämmerungseinstellung falsch gewählt	■ Bereich kontrollieren ■ neu einstellen
