RS M1 S - Lampă STEINEL - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului RS M1 S STEINEL în format PDF.
| Tip produs | Corp de iluminat interior cu detectare și detector de mișcare HF |
| Marcă | Steinel |
| Model | RS M1 S |
| Alimentare | 220-240 V, 50/60 Hz |
| Putere absorbită (P_on) | 8,80 W |
| Flux luminos | 759 lm |
| Eficiență luminoasă | 86 lm/W |
| Temperatură de culoare | 3 000 K (alb cald) |
| Indice de redare a culorilor (IRC) | 82 |
| Durată medie de viață (L70B50 la 25°C) | 60 000 h |
| Tehnologie de detectare | HF 5,8 GHz, putere de emisie ~1 mW |
| Unghi de detectare | 360° cu deschidere unghiulară de 160° |
| Raza de acțiune a detectorului | ∅ 3 până la 8 m |
| Temporizare | 5 s până la 15 min |
| Prag de declanșare | 2 până la 2 000 lx |
| Funcție de balizare | 10 % din puterea luminoasă |
| Grad de protecție | IP20 |
| Clasă de protecție | II |
| Temperatură ambiantă | -10 °C până la +40 °C |
| Conținutul livrării | Corp de iluminat, 3 șuruburi, 3 dibluri, 3 piese de distanțare |
| Garanție producător | 3 ani |
| Montare | Pe tavan sau pe perete, doar în interior |
| Întreținere | Curățați cu o cârpă moale; întrerupeți alimentarea înainte de orice intervenție |
| Reparabilitate | Sursa luminoasă nu poate fi înlocuită; înlocuiți ansamblul în caz de defecțiune |
Întrebări frecvente - RS M1 S STEINEL
- Dacă corpul de iluminat nu se aprinde: verificați siguranța, întrerupătorul și reglajele.
- Dacă nu se stinge: controlați zona de detectare.
- Dacă se aprinde fără motiv: verificați fixarea și zona. Dacă problema persistă, contactați un specialist.
Întrebările utilizatorilor despre RS M1 S STEINEL
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Lampă în format PDF gratuit! Găsiți manualul dvs. RS M1 S - STEINEL și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. RS M1 S mărcii STEINEL.

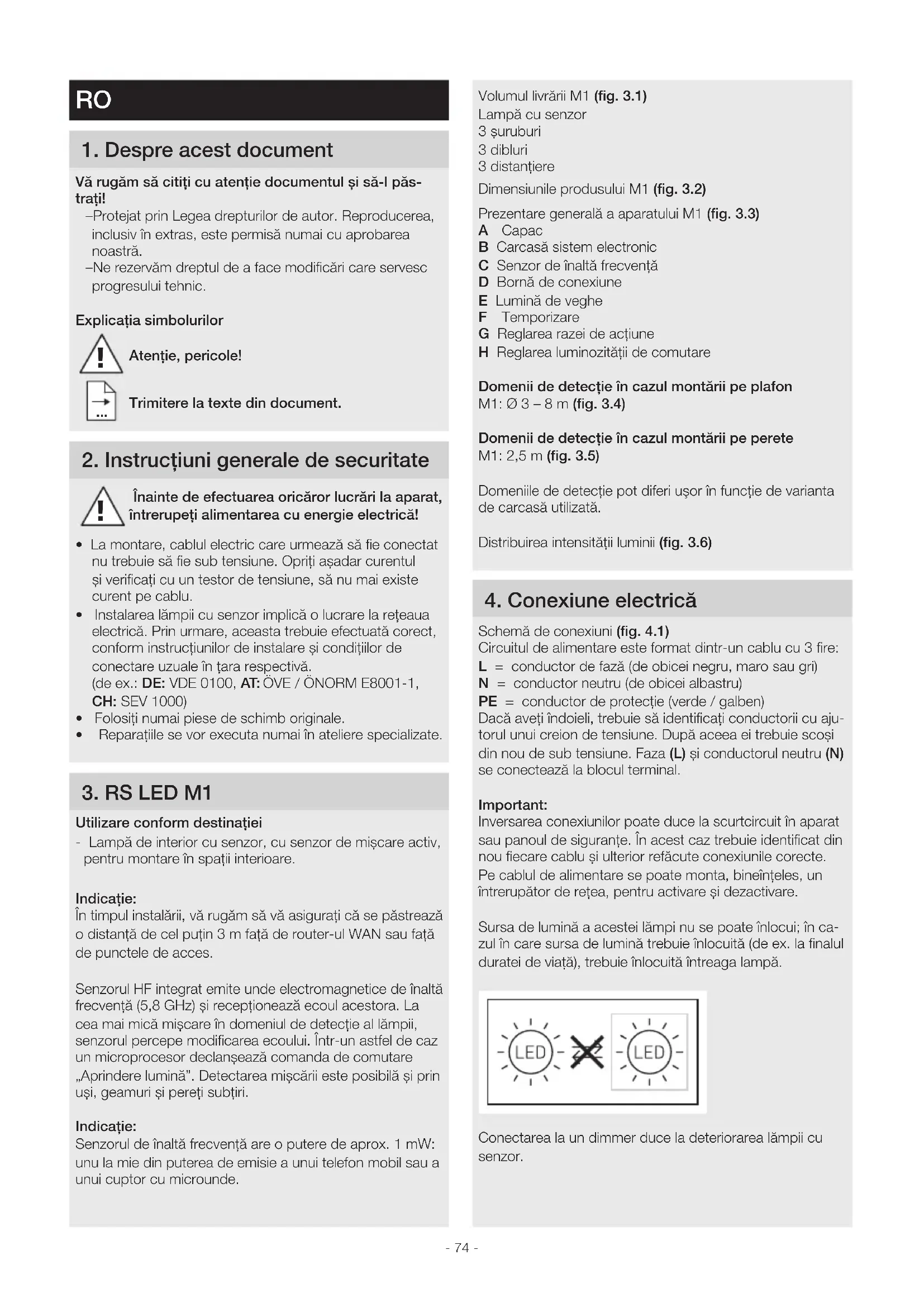

MANUAL DE UTILIZARE RS M1 S STEINEL
1. Despre acest document
Vă rugăm să citiți cu atenție documentul și să-l păs-trați!
-Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
-Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
Explicația simbolurilor
Atentie, pericole!
Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!
- La montare, cablul electric care urmează să fie conectat nu trebuie să fie sub tensiune. Opriți așadar curentul și verificați cu un testor de tensiune, să nu mai existe curent pe cablu.
- Instalarea lâmpii cu senzor implică o lucrare la rețeaua electrică. Prin urmare, aceasta trebuie efectuată corect, conform instrucțiunilor de instalare și condițiilor de conectare uzuale în țara respectivă. (de ex.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
- Folositi numai piese de schimb originale.
- Reparațiile se vor executa numai în ateliere specializate.
3. RS LED M1
Utilizare conform destinatiei
- Lampă de interior cu senzor, cu senzor de mișcare activ, pentru montare în spații interioare.
Indicatie:
În timpul instalării, vă rugăm să vă asigurați că se păstrează o distanță de cel puțin 3 m față de router-ul WAN sau față de punctele de acces.
Senzorul HF integrat emite unde electromagnetice de înaltă frecvență (5,8 GHz) și recepționează ecoul acestora. La cea mai mică mișcare în domeniul de detectie al lămpii, senzorul percepe modificarea ecoului. Într-un astfel de caz un microprocesor declanșează comanda de comutare „Aprindere lumină”. Detectarea mișcării este posibilă și prin uși, geamuri și pereți subțiri.
Indicatie:
Senzorul de înaltă frecvență are o putere de aprox. 1 mW: unu la mie din puterea de emisie a unui telefon mobil sau a unui cuptor cu microunde.
Volumul livrării M1 (fig. 3.1)
Lampă cu senzor
3 şuruburi
3 dibluri
3 distanțiere
Dimensiunile produsului M1 (fig. 3.2)
Prezentare generală a aparatului M1 (fig. 3.3)
A Capac
B Carcasă sistem electronic
C Senzor de înaltă frecvență
D Bornă de conexiune
E Lumină de veghe
F Temporizare
G Reglarea razei de actiune
H Reglarea luminozității de comutare
Domenii de detectie în cazul montării pe plafon M1: ∅ 3 - 8 m (fig. 3.4)
Domenii de detectie în cazul montării pe perete M1: 2,5 m (fig. 3.5)
Domeniile de detectie pot diferi uşor în funcie de varianta de carcasă utilizata.
Distribuirea intensității luminii (fig. 3.6)
4. Conexiune electrică
Schemă de conexiuni (fig. 4.1)
Circuitul de alimentare este format dintr-un cablu cu 3 fire:
L = conductor de fază (de obicei negru, maro sau gri)
N = conductor neutru (de obicei albastru)
Dacă aveți îndoieli, trebuie să identificați conductorii cu ajutorul unui creion de tensiune. După aceea ei trebuie scoși din nou de sub tensiune. Faza (L) și conductorul neutru (N) se conectează la blocul terminal.
Important:
Inversarea conexiunilor poate duce la scurtcircuit în aparat sau panoul de siguranțe. În acest caz trebuie identificat din nou fiecare cablu și ulterior refăcute conexiunile corecte.
Pe cablul de alimentare se poate monta, bineînteles, un întrerupător de rețea, pentru activare și dezactivare.
Sursa de lumină a acestei lămpi nu se poate înlocui; în cazul în care sursa de lumină trebuie înlocuită (de ex. la finalul duratei de viață), trebuie înlocuită întreaga lampă.
Conectarea la un dimmer duce la deteriorarea lâmpii cu senzor.
5. Montaj
- Verificați toate componentele pentru a constata dacă prezintă deteriorări.
- Nu puneti în funcțiune produsul dacă prezintă deteriorări.
- La montarea lămpii cu senzor trebuie avut grijă să nu fie supusă trepidațiilor.
- Alegeti un loc adecvat pentru montare, tinând cont de raza de actiune și de detectarea mișcării.
Etapele montării
- Opriti alimentarea cu curent (fig. 4.1)
• Marcați locul unde vor fi găurile (fig. 5.1) - Faceți găurile și introduceți diblurile (fig. 5.2)
• Montare cu cablul sub tencuială (fig. 5.3)
• Montare cu cablul pe tencuială (fig. 5.4)
• Racordati cablul de conexiune (fig. 5.5) - Porniti alimentarea cu curent (fig. 5.7)
• Realizați setările (fig. 5.6) - Setări → „6. Functionarea”
• Montați capacul (fig. 5.7)
6. Functionarea
Reglaje din fabrică:
Temporizare: 5 secunde
Luminozitate de comutare: 2.000 lucsi
Lumină de veghe: STINSĂ
După ce carcasa a fost montată și s-a efectuat conectarea la rețea, lampa cu senzor poate fi pusă în funcțiune. La punerea în funcțiune manuală cu ajutorul întrerupătorului de rețea, lampa se stinge pentru faza de inițiere după 10 secunde, după care devine activă pentru funcționarea comandată de senzor. Nu este necesară o nouă acționare a întrerupătorului de rețea.
Temporizare (interval de continuare a funcționării) (fig. 6.1 / G)
Durata de iluminare dorită pentru lampă poate fi reglată continuu de la cca. 5 secunde până la max. 15 minute. La fiecare mișcare detectată înaintea scurgerii acestei durate de timp, temporizatorul repornește de la zero.
Indicatie:
După fiecare stingere a lâmpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă.
Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.
La setarea zonei de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.
Reglarea razei de actiune (sensibilitate) (fig. 6.1 / H)
Prin noțiunea de rază de acțiune se înțelege diametrul unei zone circulare la nivelul solului, care reprezintă zona de detectie în cazul montării la o înălțime de 2,5 m.
-Buton de reglare maxim = rază maximă de acțiune (M1: 8 m)
-Buton de reglare minim = rază minimă de acțiune (M1: 2,5 m)
Reglarea luminozității de comutare (prag de declanșare) (fig. 6.1 / I)
Pragul dorit de comutare a lămpií poate fi reglat continuu de la cca. 2 lucși până la 2.000 lucși.
-Buton de reglare poziționat pe☀ = regim de lumină naturală (independent de luminozitate)
-Buton de reglare poziționat pe = regim în funcție de luminozitatea ambientală (cca. 2 lucși)
La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe
Functie de lumină de veghe (fig. 6.1 / J)
Funcția de lumină de veghe permite un iluminat cu cca. 10 % din puterea de iluminat atunci când se atinge valoarea de luminozitate setată.
Ca urmare a unei mișcări în domeniul de detectie, lumina se aprinde pentru intervalul setat la o luminozitate de 100 %.
După expirarea duratei de aprindere setate, lumina se stinge complet. Dacă valoarea de luminozitate setată nu este încă atinsă, se aprinde lumina de veghe.
-Buton de reglare pe C = lumină de veghe APRINSĂ
-Buton de reglare pe 0 = lumină de veghe STINSĂ
Lumina de veghe este APRINSĂ atunci când se coboară sub pragul de luminozitate. Dacă este activat regimul de lumină naturală, lumina de veghe este tot timpul APRINSĂ.
Lumina de veghe se stinge la interval de o oră, pentru a măsura luminozitatea ambientală. După scurt timp, lumina de veghe se aprinde din nou.
Functionare permanentă
Dacă se montează în circuit și un întrerupător de la rețea optional, pe lângă funcțiile simple de conectare și deconectare mai sunt disponibile și următoarele funcții:
Regim de iluminat continuu (fig. 6.2)
1) Aprinderea luminii continue:
întrerupător 2 × STINGERE și APRINDERE. Lampa rămâne aprinsă în permanență timp de 4 ore. Ulterior revine la regimul de funcționare cu senzor.
2) Stingerea luminii continue:
întrerupător 1 × STINGERE și APRINDERE. Lampa se stinge, respectiv trece în regimul de funcționare cu senzor.
Important:
Operatiile de comutare trebuie efectuate în intervalul de 0,2–1 secundă.
7. Evacuarea ca deşeu
Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.
Nu aruncați aparatele electrice la gunoiul menajer!
Numai pentru țările UE
În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.
Important: Aparatul de comandă nu se poate înlocui.
Prin prezenta STEINEL GmbH declară că tipul de echipament hertzian RS LED M1 corespunde directivei 2014/53/UE. Textul complet al Declaratiei de conformitate UE este disponibil la următoarea adresă de Internet: www.stinel.de
9. Garantia de producător
Garantia de producător STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Germania
Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de
garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficientele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficientelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).
Reparații și postgaranție:
După ieșirea din termenul de garanție sau în cazul defecti-unilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
| Dimensiuni (înălțime × lățime × adâncime) | M1: 200 × 200 × 53 mm |
| Tensiune de alimentare 220 – 240 V, 50/60 Hz | |
| Consum de putere (Pon) 8,80 W | |
| Flux luminos * M1: 759 lm | |
| Eficiență M1: 86 lm/W | |
| Standby senzor (Psb) 0,39 W | |
| Current de la rețea 46,50 mA AC | |
| Factor de putere 0,93 | |
| Temperatura culorii 3.000 K (alb cald) | |
| Indice de redare a culorilor R a= 82 | |
| Durata medie de viață nominală L70B50 la 25 °C: > 60.000 or | |
| Consistența culorii SDCM Valoare inițială: 3 | |
Distribuirea intensității luminii
| Sistem HF | 5,8 GHz (reactionează la cele mai mici mișcări, independent de temperatură) |
| Unghi de detectie | 360° cu unghi de deschidere de 160° |
| Putere de emisie | cca. 1 mW |
| Rază de detectie | ∅ 3-8 m |
| Temporizare | 5 s-15 min |
| Setarea luminozității de comutare | 2-2.000 lucși |
| Lumină de veghe | 10 % |
| Grad de protecție IP20 |
| Clasă de protecție II |
| Temperatură ambientă -10 până la +40 °C |
| Clasa de eficiență energetică Acest produs conține o sursă de lumină din clasa de eficiență energetică „F”. |
- Defecțiuni în funcționare
| Defecțiune Cauză Remediu | ||
| Lampa cu senzor nu are curent | ■ Siguranța a declanșat, aparat neconec-tat, cablu întrerupt■ Scurtcircuit în cablul de rețea■ Întrerupătorul de rețea eventual existent este decuplat | ■ Cuplați siguranța, înlocuiti-o, cuplați întrerupătorul de rețea, verificați cablul cu ajutorul unui creion de ten-siune■ Verificați conexiunile■ Cuplați întrerupătorul de rețea |
| Lampa cu senzor nu se aprinde | ■ Reglarea luminozității de comutare este incorrectă■ Întrerupător de rețea OPRIT■ Siguranța a declanșat | ■ Reglați din nou■ Porniți■ Cuplați siguranța, înlocuiti-o; eventual verificați legătura |
| Lampa cu senzor nu se stinge | ■ Mișcare continuă în zona de detectie ■ Controlați zona | |
| Lampa cu senzori se aprinde fără mișcare identificabilă. | ■ Lampa n-a fost fixată bine la montare■ S-a produs mișcare, dar nu a fost sesi-zată de observator (mișcarea s-a produs după un perete, s-a mișcat un obiect mic în imediata apropiere a lămpi i etc.) | ■ Montați carcasa așa încât să nu se de-plaseze■ Controlați zona |
| Lampa cu senzori nu se aprinde după mișcare | ■ Detectarea mișcărilor rapide este dez-activată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus■ Reglarea luminozității de comutare este incorrectă | ■ Controlați zona■ Reglați din nou |
