MANUALE UTENTE RS M1 S STEINEL

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 HF-techniek 5,8 GHz (reageert temperatuuronafhankelijk op de kleinste bewegingen) Registratiehoek 360° met 160° openingshoek Zendvermogen ca. 1 mW Registratiereikwijdte Ø 3 – 8 m Tijdinstelling 5 sec. – 15 min. Schemerinstelling 2 – 2.000 lux Basislicht 10% Bescherming IP 20 Veiligheidsklasse II Omgevingstemperatuur -10 tot +40°C Energieklasse Dit product heeft een lichtbron met energieklasse “F”. NL- 22 - Volume di fornitura M1 (Fig.3.1) Lampada a sensore 3 viti 3 tasselli 3 distanziatori Dimensioni dell'apparecchio M1 (Fig.3.2) Panoramica degli apparecchi M1 (Fig.3.3) A Calotta di copertura B Involucro dispositivi elettronici C Sensore HF D Morsetto di allacciamento E Luce notturna F Regolazione del periodo di accensione G Regolazione del raggio d'azione H Regolazione di luce crepuscolare Campi di rilevamento in caso di montaggio a sotto M1: Ø 3 – 8 m (Fig.3.4) Campi di rilevamento in caso di montaggio a parete M1: 2,5 m (Fig.3.5) I campi di rilevamento potrebbero leggermente variare a seconda della variante d'involucro utilizzata. Distribuzione dell'intensità luminosa (Fig.3.6)

4. Allacciamento elettrico

Schema elettrico (Fig.4.1) Il cavo di collegamento alla rete ha 3 fili. L = fase (di norma nero, marrone o grigio) Server N = filo neutro (di prevalenza blu) PE = conduttore di terra (verde/giallo) In caso di dubbio occorre identificare il cavo con un indica- tore di tensione e poi disinserire nuovamente la tensione. Fase (L) e filo neutro (N) vengono collegati al morsetto isolante. Importante: Lo scambio di collegamenti causa un corto circuito nell'apparecchio o nella sua valvoliera. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Ovviamente nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere. La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada. L'allacciamento a un dimmer porta al danneggiamento della lampada a sensore.

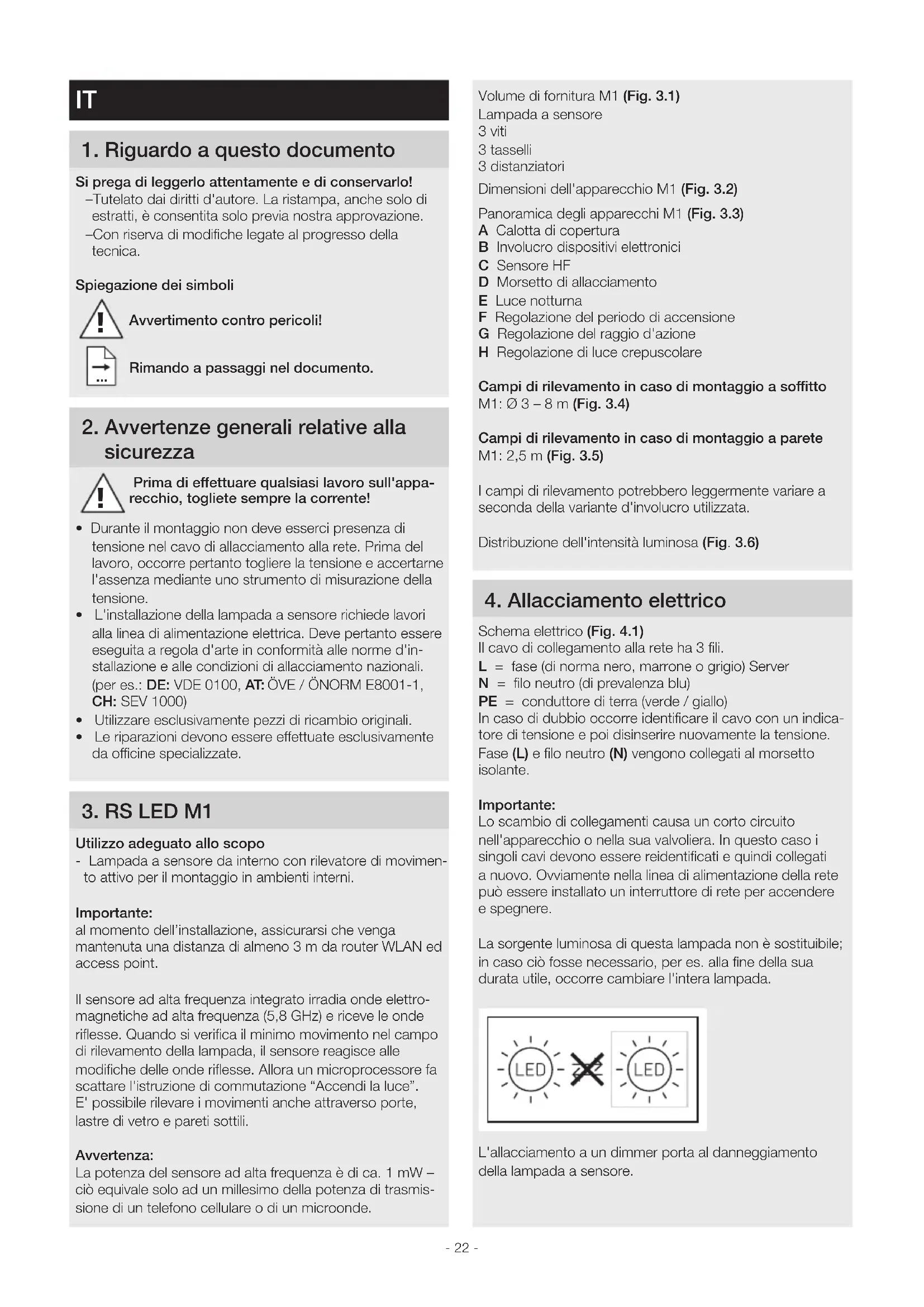

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla

sicurezza Prima di eettuare qualsiasi lavoro sull'appa- recchio, togliete sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.

• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica. Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'in- stallazione e alle condizioni di allacciamento nazionali. (per es.: DE:VDE0100, AT: ÖVE/ÖNORM E8001-1, CH: SEV1000)

• Utilizzare esclusivamente pezzi di ricambio originali.

• Le riparazioni devono essere eettuate esclusivamente da ocine specializzate.

Utilizzo adeguato allo scopo - Lampada a sensore da interno con rilevatore di movimen- to attivo per il montaggio in ambienti interni. Importante: al momento dell’installazione, assicurarsi che venga mantenuta una distanza di almeno 3 m da router WLAN ed access point. Il sensore ad alta frequenza integrato irradia onde elettro- magnetiche ad alta frequenza (5,8 GHz) e riceve le onde riflesse. Quando si verifica il minimo movimento nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Allora un microprocessore fa scattare l'istruzione di commutazione “Accendi la luce”. E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili. Avvertenza: La potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo ad un millesimo della potenza di trasmis- sione di un telefono cellulare o di un microonde. !- 23 -

• Controllare tutti i componenti per verificare se presenta- no danneggiamenti.

• In caso di danni non mettere in funzione il prodotto.

• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.

• Scegliere un luogo di montaggio adeguato tenendo con- to del raggio d'azione e del rilevamento del movimento. Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig.4.1)

• Segnare i punti in cui si eettueranno i fori (Fig.5.1)

• Eettuare i fori e inserire i tasselli (Fig.5.2)

• Montaggio nel caso di conduttore incassato (Fig.5.3)

• Montaggio nel caso di conduttore in superficie (Fig.5.4)

• Collegare il cavo di allacciamento (Fig.5.5)

• Attivare l'alimentazione di corrente (Fig.5.7)

• Eettuare le dovute regolazioni (Fig. 5.6) – Impostazioni “6. Funzionamento”

• Applicazione della calotta di copertura (Fig.5.7)

Impostazioni da parte del costruttore: Regolazione del periodo di accensione: 5 secondi Regolazione del raggio d'azione: M1: max. 8 m Regolazione di luce crepuscolare: 2.000 Lux Luce notturna: OFF Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato eettuato, si può mettere in funzione la lampada a sensore. In caso di messa in funzio- ne manualmente mediante l'interruttore di rete, la lampada si spegne dopo 10 secondi per la fase di misurazione ed è dopo di ciò attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore di rete. Funzionamento del regolatore (Fig.6.1) Regolazione del periodo di accensione (tempo di accensione) (Fig. 6.1/G) Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera. Avvertenza: Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nell'ambito del raggio d'azione. Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile impostare il tempo minimo. Regolazione del raggio d'azione (sensibilità) (Fig. 6.1/H) Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si eettua il montaggio a 2,5 m di altezza. – Regolatore impostato su max.= – raggio d'azione massimo (M1: 8m) – Regolatore impostato su min. = raggio d'azione minimo (M1: 2,5m) Regolazione luce crepuscolare (soglia d'intervento) (Fig. 6.1/I) La soglia d'intervento della lampada desiderata può essere impostata con regolazione continua tra ca. 2 e 2.000 Lux. – Regolatore impostato su = funzionamento con luce diurna (indipendentemente dalla luminosità) – Regolatore impostato su funzionamento con luce crepuscolare (ca. 2 Lux) Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su

Funzione luce notturna (Fig. 6.1/J) La funzione luce notturna consente un'illuminazione con ca. il 10% della potenza luminosa quando viene raggiunto il valore di luminosità impostato. Quando si verifica un movimento nel campo di rilevamento, la luce viene accesa con una luminosità del 100% per la durata impostata. Alla scadenza della durata impostata la luce si spegne completamente. Qualora il valore di luminosità impostato continuasse a non essere raggiunto, si riaccende la luce di base. – Regolatore impostato su = luce notturna ON – Regolatore impostato su 0 = luce notturna OFF La luce notturna è accesa quando la luminosità scende al di sotto della soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa. La luce notturna si spegne ogni ora per misurare la lumi- nosità dell'ambiente. Dopo breve tempo la luce notturna si riaccende. Funzionamento con luce continua Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni: Funzionamento a luce continua (Fig. 6.2)

1) Accensione della luce continua:

Interruttore 2×OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Spegnimento della luce continua

Interruttore 1×OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore. Importante: I comandi devono essere eseguiti entro 0,2 – 1 secondo. IT- 24 -

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto. Non gettate gli apparecchi elettrici assieme ai rifiuti domestici! Solo per paesi UE: Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazio- ne nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto. Importante: l'apparecchio non è sostituibile.

8. Dichiarazione di conformità

La STEINEL GmbH dichiara che il tipo di impianto radio RS LED M1 risponde alla Direttiva 2014/53/UE. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.it

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH, Dieselstr. 80-84, DE-33442 Herzebrock-Clarholz, Germania Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produtto- re di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate: La garanzia comprende l’assenza di vizi che è dimostrabile es- sere riconducibili a un difetto di materiale o un errore di produ- zione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional. Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all’occorrenza con un modello successivo equivalente o di migliore qualità) o l’emissione di una nota di credito. Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita. Diritti per vizi previsti dalla legge, gratuità Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostitu- iscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita. Esclusioni dalla garanzia Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale, – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l’uso, – in caso venissero eettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all’impiego di accessori, complementi o pezzi di ricambio non originali STEINEL, – in caso di lavori di manutenzione e cura dei prodotti eettuati in modo non conforme alle istruzioni per l’uso, – in caso di annessione o installazione non conforme alle prescrizioni per l’installazione fornite da STEINEL, – in caso di danni o perdite avvenuti durante il trasporto. Applicazione del diritto tedesco – Si applica il diritto tedesco ad esclusione della conven- zione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontri- no d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o diret- tamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestras- se 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d’acqui- sto o la fattura fino alla scadenza del periodo di garanzia.

) 0,39 W Corrente di rete 46,50mAAC Fattore potenza 0,93 DI GARANZIA

DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE DI GARANZIA ANNI DEL PRODUTTORE- 25 - Guasto Causa Rimedio Lampada a sensore priva di tensione ■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto ■ Corto circuito nel cavo di collegamento alla rete ■ Eventuale interruttore di rete spento ■ Attivare o sostituire il fusibile; accen- dere l'interruttore di rete; controllare la linea di alimentazione con un voltmetro ■ Controllare gli allacciamenti ■ Accendere l'interruttore di rete La lampada a sensore non si accende ■ La regolazione di luce crepuscolare scel- ta è sbagliata ■ Interruttore principale su OFF ■ Il fusibile è intervenuto ■ Eseguire una nuova impostazione ■ Accendere ■ Attivare o sostituire il fusibile; all'occor- renza controllare l'allacciamento La lampada a sensore non si spegne ■ Movimento continuo nel campo di rilevamento ■ Controllare il campo La lampada con sensore intervie- ne senza che si sia verificato un movimento sensibile ■ La lampada non è fissata in modo tale che non si muova ■ Si è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.) ■ Montare l'involucro in modo che sia ben fisso ■ Controllare il campo La lampada con sensore non si accende nonostante si sia verifica- to un movimento ■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al mas- simo i guasti, oppure il campo di rileva- mento impostato è troppo ridotto ■ La regolazione di luce crepuscolare scel- ta è sbagliata ■ Controllare il campo ■ Eseguire una nuova impostazione

11. Disturbi di funzionamento

Temperatura del colore 3.000K (bianco caldo) Indice di resa cromatica R

= 82 Durata utile media misurata L70B50 a 25°C: >60.000 ore Consistenza del colore SDCM Valore iniziale: 3 Distribuzione dell'intensità luminosa
