Тип продукт	Вътрешно осветително тяло с HF сензор за движение
Марка	Steinel
Модел	RS M1 S
Захранване	220-240 V, 50/60 Hz
Консумирана мощност (P_on)	8,80 W
Светлинен поток	759 lm
Светлинна ефективност	86 lm/W
Цветна температура	3 000 K (топло бяло)
Индекс на цветопредаване (IRC)	82
Среден експлоатационен живот (L70B50 при 25°C)	60 000 h
Сензорна технология	HF 5,8 GHz, излъчвана мощност ~1 mW
Ъгъл на откриване	360° с ъглов отвор от 160°
Обхват на сензора	∅ 3 до 8 m
Забавяне	5 s до 15 min
Праг на задействане	2 до 2 000 lx
Функция за ориентация	10 % от светлинната мощност
Степен на защита	IP20
Клас на защита	II
Работна температура	-10 °C до +40 °C
Съдържание на доставката	Осветително тяло, 3 винта, 3 дюбела, 3 дистанционни елемента
Гаранция на производителя	3 години
Монтаж	На таван или стена, само за вътрешно ползване
Поддръжка	Почиствайте с мека кърпа; изключвайте захранването преди всяка намеса
Ремонтопригодност	Несменяем светлинен източник; при повреда сменете цялото тяло

Често задавани въпроси - RS M1 S STEINEL

Как да настроите обхвата на сензора?

Използвайте бутона за регулиране на обхвата (H) на корпуса. Завъртете го към максимум за обхват от 8 m или към минимум за 2,5 m. Обхватът се измерва на пода при монтаж на височина 2,5 m.

Как да настроите закъснението (продължителност на осветлението)?

Завъртете бутона за забавяне (F) от 5 секунди (минимум) до 15 минути (максимум). Таймерът се нулира при всяко засичане на движение преди изтичане на времето.

Как да настроите прага на задействане (чувствителност към осветеност)?

Бутонът за праг на задействане (I) се настройва от 2 lx (нощен режим) до 2000 lx (дневен режим). За тест през деня го поставете на слънце.

Как да активирате функцията за ориентация?

Поставете бутона за ориентация (J) на позиция луна, за да активирате ориентацията при 10 % от светлинната мощност. В позиция 0 ориентацията е изключена. Ориентацията светва, когато околната осветеност е под зададения праг.

Как да използвате принудителния режим?

С главен превключвател изключете и след това включете захранването два пъти последователно (в рамките на 0,2 до 1 секунда), за да активирате принудителния режим за 4 часа. За да го изключите, направете еднократно изключване/включване.

Какво да направите, ако осветителното тяло не светва?

Проверете дали главният превключвател е в положение включено, дали предпазителят не е изгорял и дали прагът на задействане е правилно настроен. Уверете се, че захранването е възстановено и кабелите са правилно свързани.

Какво да направите, ако осветителното тяло не изгасва?

Проверете дали няма непрекъснато движение в зоната на откриване. Намалете обхвата или чувствителността, ако е необходимо. Ако проблемът продължава, проверете електрическата инсталация.

Какво да направите, ако осветителното тяло светва без засичане на движение?

Уверете се, че корпусът е здраво закрепен и не вибрира. Проверете зоната на откриване: движения зад стена или близки малки предмети могат да задействат сензора. Регулирайте обхвата, ако е необходимо.

Как да монтирате осветителното тяло на таван или стена?

Изключете електрическото захранване. Маркирайте дупките, пробийте и поставете дюбелите. Свържете кабелите (L, N, PE) според схемата. Закрепете корпуса, след това извършете настройките, преди да поставите отново дифузора. Спазвайте разстояние от поне 3 m от WLAN рутери.

Какво да направите при неизправност?

Проверете таблицата за неизправности в инструкциите:
- Ако осветителното тяло не светва: проверете предпазителя, превключвателя и настройките.
- Ако не изгасва: проверете зоната на откриване.
- Ако светва без причина: проверете закрепването и зоната. Ако проблемът продължава, се свържете със специалист.

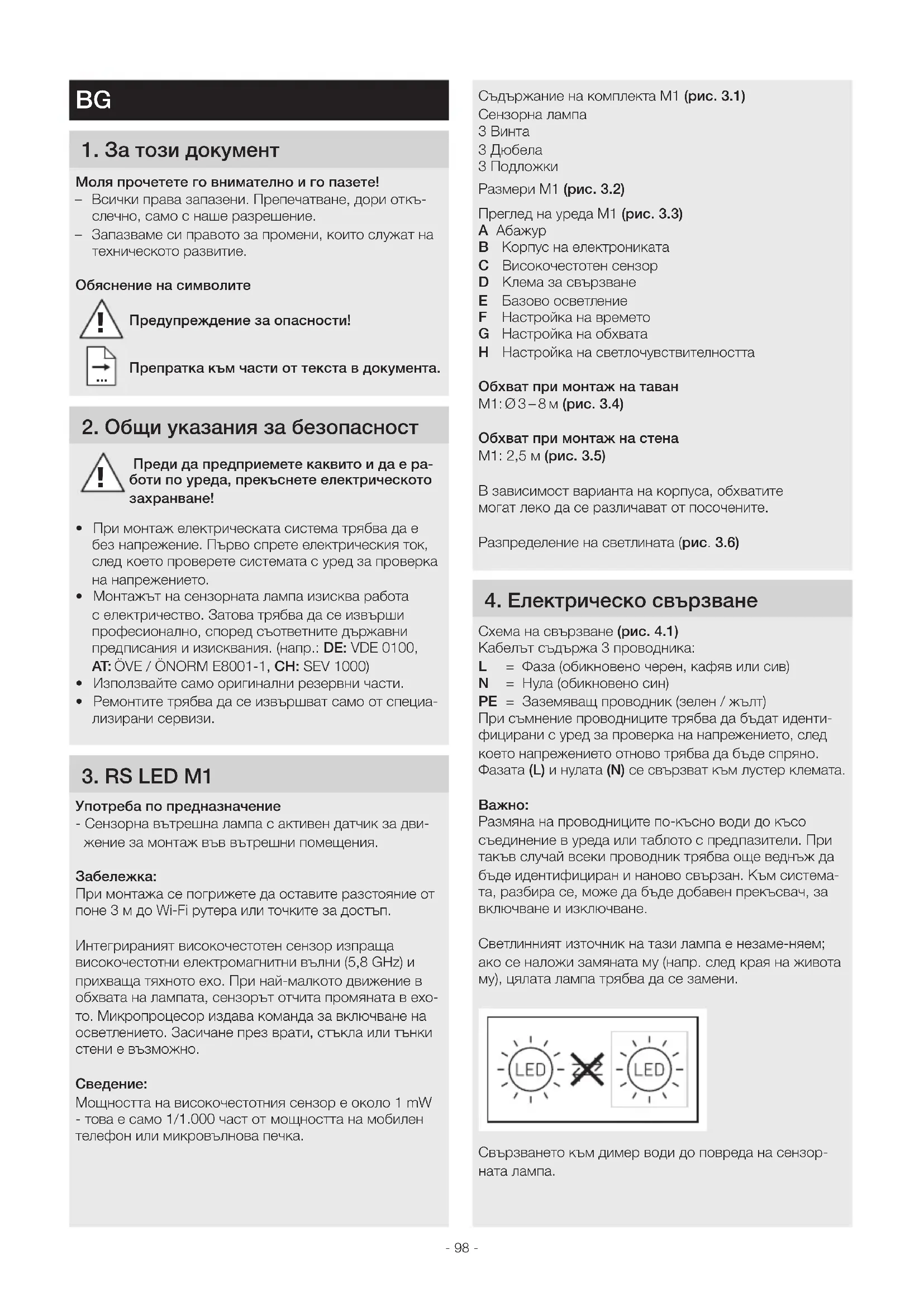

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS M1 S STEINEL

Моля прочетете го внимателно и го пазете!

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.
- Запазваме си правото за промени, които служат на техническото развитие.

Обяснение на символите

Препратка към части от текста в документа.

2. Общи указания за безопасност

Преди да предприемете каквито и да е работи по уреда, прекъснете електрическото захранване!

• При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.
• Монтажът на сензорната лампа изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (напр.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Използвайте само оригинални резервни части.
• Ремонтите трябва да се извършват само от специализирани сервиси.

3. RS LED M1

Употреба по предназначение

- Сензорна вътрешна лампа с активен датчик за движение за монтаж във вътрешни помещения.

Забележка:

При монтажа се погрижете да оставите разстояние от поне 3 м до Wi-Fi рутера или точките за достъп.

Интегрираният високочестотен сензор изпраща високочестотни електромагнитни вълни (5,8 GHz) и прихваща тяхното ехо. При най-малкото движение в обхвата на лампата, сензорът отчита промяната в ехо-то. Микропроцесор издава команда за включване на осветлението. Засичане през врати, стъкла или тънки стени е възможно.

Сведение:

Мощността на високочестотния сензор е около 1 mW - това е само 1/1.000 част от мощността на мобилен телефон или микровълнова печка.

Съдържание на комплекта M1 (рис. 3.1)

Сензорна лампа

3 Винта

3 Дюбела

3 Подложки

В Корпус на електрониката

D Клема за свързване

E Базово осветление

F Настройка на времето

G Настройка на обхвата

Н Настройка на светлочувствителността

Обхват при монтаж на таван

M1:∅3-8m (рис. 3.4)

Обхват при монтаж на стена

В зависимост варианта на корпуса, обхватите могат леко да се различават от посочените.

Разпределение на светлината (рис. 3.6)

4. Електрическо свързване

Схема на свързване (рис. 4.1)

Кабельт съдържа 3 проводника:

L = Фаза (обикновено черен, кафяв или сив)

N = Нула (обикновено син)

PE = Заземяващ проводник (зелен / жълт)

При съмнение проводниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което напрежението отново трябва да бъде спряно. Фазата (L) и нулата (N) се свързват към лустер клемата.

Важно:

Размяна на проводниците по-късно води до късо съединение в уреда или таблото с предпазители. При такъв случай всеки проводник трябва още веднъж да бъде идентифициран и наново свързан. Към система-та, разбира се, може да бъде добавен прекъсвач, за включване и изключване.

Светлинният източник на тази лампа е незаме-няем; ако се наложи замяната му (напр. след края на живота му), цялата лампа трябва да се замени.

Свързването към димер води до повреда на сензор- ната лампа.

5. Монтаж

• Всички части да се проверят за щети.
- При повреди продуктът да не се пуска в експлоатация.
- Сензорната лампа трябва да бъде монтирана стабилно.
- Да се избере подходящо място за монтаж, съобразявайки се с обхвата и засичането на движение.

Последователност за монтаж

• Да се изключи електрозахранването (рис. 4.1)
• Да се маркират местата за пробиване (рис. 5.1)
- Да се пробият дупките и да се поставят дюбелите (рис. 5.2)
• Монтаж със скрити кабели (рис. 5.3)
• Монтаж с открити кабели (рис. 5.4)
• Кабелите да се свържат (рис. 5.5)
- Електрозахранването да се включи (рис. 5.7)
• Да се направят настройки (рис. 5.6)
- Настройки → „6. Функция“
• Да се постави абажура (рис. 5.7)

6. Функция

Заводски настройки:

ветлочувствителността: 2.000 лукса

След като корпусът е монтиран и свързването към мрежата осъществено, сензорната лампа може да бъде включена. При ръчно пускане в експлоатация посредством мрежовия ключ, лампата се изключва за 10 секунди, навлизайки в калибрираща фаза, след което се активира сензорния режим. Следващо задействане на мрежовия ключ не е необходимо.

Настройка на времето (време преди изключване) (рис. 6.1 / G)

Желаната продължителност на светене на лампата може да се регулира безстепенно от около 5 секунди до макс. 15 минути. Всяко засечено движение преди изтичане на времето връща часовника в първоначална позиция.

Сведение:

След всяко изключване на лампата засичането на нови движения се прекъсва за около 1 секунда. Едва след това лампата може да се включи при засечено движение.

При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

Настройка на обхвата (чувствителност) (рис. 6.1 / Н)

Понятието обхват визира диаметъра на приблизително кръглата област на пода, която се образува при монтаж на височина 2,5 м.

- Регулатор на макс. = максимальен обхват (M1: 8 м)

- Регулатор на мин. = минимален обхват (M1: 2,5 м)

Настройка на светлочувствителността (праг на задействане) (рис. 6.1 / I)

Желаният праг на задействане на лампата може да бъде регулиран безстепенно от около 2 до 2.000 лукса.

• Регулатор в позиция ⚙ = дневен режим (независимо от осветеността)
• Регулатор в позиция = слаба светлина (около 2 лукса)

При настройка на обхвата и при проверка на функциите на дневна светлина регулаторът трябва да е на ⚙️.

Функцията базово осветление дава възможност за осветяване с около 10 % от светлинната мощност, когато бъде достигнат настроения праг на осветеност.

При движение в обхвата светлината се включва за избрания времеви интервал със 100 % мощност.

След изтичане на настроеното време светлината се изключва напълно. Ако настроения праг на осветеност все още е надхвърлен, базовото осветление отново се включва.

• Регулатор на Ⓕ = базово осветление ВКЛ
• Регулатор на 0 = базово осветление ИЗКЛ

Базовото осветление е ВКЛ, когато прага на осветеност бъде подминат. При активиран дневен режим базовото осветление винаги е ВКЛ.

Базовото осветление се изключва на всеки час, за да измери околната осветеност. След кратко време базовото осветление отново се включва.

Ако към системата опционално бъде включен прекъсвач, освен включване и изключване, са възможни и следните функции:

1) Включване постоянна светлина:

шалтер 2 × ИЗКЛ и ВКЛ. Лампата остава с постоянна светлина за 4 часа. След това автоматично преминава отново в сензорен режим.

2) Изключване на постоянна светлина:

шалтер 1 × ИЗКЛ и ВКЛ. Лампата се изключва, съответно преминава в сензорен режим.

Важно:

Включванията трябва да се извършват за 0,2 до 1 секунда.

7. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни отпадъци!

Само за страни от ЕС

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Важно: уредът не може да бъде заменян.

8. Декларация за съответствие

STEINEL GmbH декларира, че типът на радио-система RS LED M1 отговаря на Директивата 2014/53/EC. Пълният текст на декларацията за съвместимост със законодателството на EC е на разположение на интернет-адрес: www.steinel.de

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия Този продукт на Steinel е произведен с найголямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износваци

се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията.

Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, попитайте в найблизкия заводски сервис за възможностите за ремонт.

1. Технически данни

Размери (В × Ш × Д)	M1: 200 × 200 × 53 мм
Захранване	220–240 V, 50/60 Hz
Консумирана мощност ( P_on ) 8,80 W
Светлинен поток *	M1: 759 lm
Ефективност	M1: 86 lm/W
Standby сензор ( P_sb ) 0,39 W
Мрежов ток46,50 mA AC
Мощностен фактор	0,93
Температура на цвета	3.000 K (топло бяло)
Индекс на цветовото отражение	R_a = 82
Средна продължителност на живот	L70B50 при 25 °C: > 60.000 часа
Консистенция на цвета SDCM	Начална стойност: 3
Разпределение на светлината
Високочестотна техника	5,8 GHz (реагира на най-малките движения, независимо от температурата)
Ъгъл на отчитане	360° с 160° ъгъл на разтвор
Излъчваща мощност	около 1 mW
Обхват∅ 3–8 м
Настройка на времето	5 с.–15 мин.
Настройка на светлочувствителността	2–2.000 лукса
Базово осветление	10 %
Вид защита IP20
Клас защита	II
Околна температура	-10 до +40 °C
Клас енергийна ефективност	Този продукт притежава светлинен източник с клас на енергийна ефективност „F“.

1. Проблеми при експлоатация

Проблем Причина Решение
Сензорната лампа е без напрежение	Задействал се е предпазител, не е включен, прекъснат кабелКъсо съединениеЕвентуален прекъсвач да се изключи	Предпазителят да се включи или замени, шалтерът да се включи, проводниците да се проверят с уред за напрежениеДа се проверят връзкитеПрекъсвачът да се включи
Сензорната лампа не се включва	Настройката на светлочувствителността е погрешно направенаПрекъсвачът е изключенПредпазителят се е задействал	Настройката да се направи нановоВключванеПредпазителят да се включи, замени; евентуално да се провери връзката
Сензорната лампа не се изключва	Продължаващо движение в обхвата	Да се провери обхвата
Сензорната лампа се включва без видимо движение	Лампата не е монтирана стабилноДвижението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.)	Корпусът да се закрепи стабилноДа се провери обхвата
Сензорната лампа не се включва, въпреки наличието на движение	Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък обхватНастройката на светлочувствителността е погрешно направена	Да се провери обхватаНастройката да се направи наново
