Produkttype	Indendørs armatur med HF-bevægelsesdetektor
Mærke	Steinel
Model	RS M1 S
Strømforsyning	220-240 V, 50/60 Hz
Optaget effekt (P_on)	8,80 W
Lysstrøm	759 lm
Lyseffektivitet	86 lm/W
Farvetemperatur	3.000 K (varm hvid)
Farvegengivelsesindeks (CRI)	82
Gennemsnitlig levetid (L70B50 ved 25°C)	60.000 h
Detektionsteknologi	HF 5,8 GHz, sendeeffekt ~1 mW
Detektionsvinkel	360° med 160° vinkelåbning
Detektionsrækkevidde	∅ 3 til 8 m
Timerindstilling	5 s til 15 min
Tændingsgrænse	2 til 2.000 lx
Markeringslys	10 % lysstyrke
IP-klasse	IP20
Beskyttelsesklasse	II
Omgivelsestemperatur	-10 °C til +40 °C
Leveringsindhold	Armatur, 3 skruer, 3 rawplugs, 3 afstandsstykker
Producentgaranti	3 år
Montering	I loft eller på væg, kun indendørs
Vedligeholdelse	Rengør med en blød klud; sluk for strømmen før indgreb
Reparationsmulighed	Lyskilde ikke udskiftelig; udskift hele enheden ved fejl

Ofte stillede spørgsmål - RS M1 S STEINEL

Hvordan indstilles detektionsrækkevidden?

Brug rækkeviddeindstillingsknappen (H) på enheden. Drej den mod maksimum for 8 m rækkevidde eller mod minimum for 2,5 m. Rækkevidden måles på gulvet ved montering i 2,5 m højde.

Hvordan indstilles timerindstillingen (lystid)?

Drej timerindstillingsknappen (F) fra 5 sekunder (minimum) til 15 minutter (maximum). Timeren nulstilles ved hver bevægelsesdetektion inden tidens udløb.

Hvordan indstilles tændingsgrænsen (lysfølsomhed)?

Tændingsgrænseknappen (I) indstilles fra 2 lx (natdrift) til 2000 lx (dagdrift). Til test i dagslys skal den stilles på solsymbolet.

Hvordan aktiveres markeringslyset?

Sæt markeringslysknappen (J) på måne-positionen for at aktivere markeringslys ved 10 % lysstyrke. I position 0 er markeringslyset slukket. Markeringslyset tænder, når den omgivende lysstyrke er under den indstillede grænse.

Hvordan bruges tvangsstyring?

Med hovedafbryderen: sluk og tænd for strømmen to gange i træk (inden for 0,2 til 1 sekund) for at aktivere tvangsstyring i 4 timer. For at slukke igen skal du slukke og tænde én gang.

Hvad gør jeg, hvis armaturet ikke tænder?

Kontroller, at hovedafbryderen er tændt, at sikringen ikke er sprunget, og at tændingsgrænsen er korrekt indstillet. Sørg for, at strømmen er tilsluttet, og at kablerne er korrekt forbundet.

Hvad gør jeg, hvis armaturet ikke slukker?

Kontroller, at der ikke er konstant bevægelse i detektionsområdet. Reducer rækkevidden eller følsomheden om nødvendigt. Hvis problemet fortsætter, kontrollér elinstallationen.

Hvad gør jeg, hvis armaturet tænder uden registrerbar bevægelse?

Sørg for, at enheden er fast monteret og ikke vibrerer. Kontrollér detektionsområdet: bevægelser bag en væg eller små genstande tæt på kan udløse detektoren. Justér rækkevidden om nødvendigt.

Hvordan monteres armaturet i loftet eller på væggen?

Sluk for strømmen. Marker hullerne, bor og indsæt rawplugs. Tilslut kablerne (L, N, PE) i henhold til diagrammet. Fastgør enheden, foretag indstillinger, før diffuseren sættes på. Overhold en afstand på mindst 3 m fra WLAN-routere.

Hvad gør jeg ved funktionsfejl?

Se fejlfindingsskemaet i vejledningen:
- Hvis armaturet ikke tænder: kontrollér sikring, afbryder og indstillinger.
- Hvis det ikke slukker: kontrollér detektionsområdet.
- Hvis det tænder uden grund: kontrollér montering og område. Kontakt en specialist, hvis problemet fortsætter.

BRUGSANVISNING RS M1 S STEINEL

Efterlystid: 5 sekunder

1. Om dette dokument

Læs det omhyggeligt, og gem det!

–Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.

-Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Symbolforklaring

Advarsel mod farer!

Henvisning til tekststeder i dokumentet.

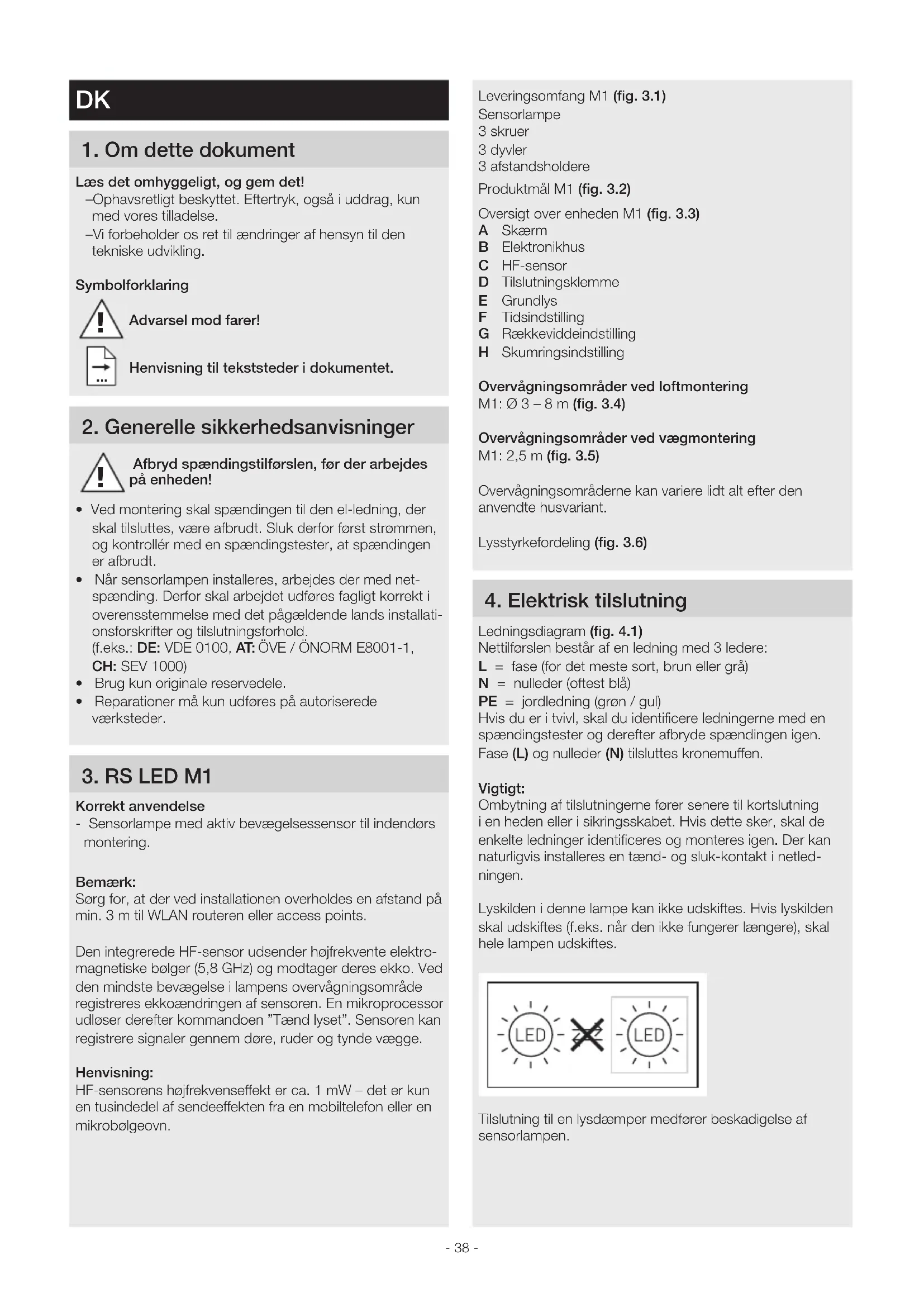

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden!

• Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.
• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold.
  (f.eks.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
  • Brug kun originale reservedele.
• Reparationer må kun udføres på autoriserede værksteder.

3. RS LED M1

Korrekt anvendelse

- Sensorlampe med aktiv bevægelsessensor til indendørs montering.

Bemærk:

Sørg for, at der ved installationen overholdes en afstand på min. 3 m til WLAN routeren eller access points.

Den integrerede HF-sensor udsender højfrekvente elektromagnetiske bolger (5,8 GHz) og modtager deres ekko. Ved den mindste bevægelse i lampens overvågningsområde registreres ekkoændringen af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge.

Henvisning:

HF-sensorens højfrekvenseffekt er ca. 1 mW – det er kun en tusindedel af sendeeffekten fra en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang M1 (fig. 3.1)

Sensorlampe

3 skruer
3 dyvler
3 afstandsholdere

Produktmål M1 (fig. 3.2)

Oversigt over enheden M1 (fig. 3.3)

A Skærm
B Elektronikhus
C HF-sensor
D Tilslutningsklemme
E Grundlys
F Tidsindstilling
G Rækkeviddeindstilling
H Skumringsindstilling

Overvägningsområder ved vægmontering

M1: 2,5 m (fig. 3.5)

Overvågningsområderne kan variere lidt alt efter den anvendte husvariant.

Nettilførslen består af en ledning med 3 ledere:

Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spændingen igen.

Fase (L) og nulleder (N) tilsluttes kronemuffen.

Vigtigt:

Ombytning af tilslutningerne fører senere til kortslutning i en heden eller i sikringsskabet. Hvis dette sker, skal de enkelte ledninger identificeres og monteres igen. Der kan naturligvis installeres en tænd- og sluk-kontakt i netledningen.

Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

Tilslutning til en lysdæmper medfører beskadigelse af sensorlampen.

5. Montering

• Kontrollér alle komponenter for beskadigelser.
• Er produktet beskadiget, må det ikke tages i brug.
• Sorg ved montering af sensorlampen for, at den fastgores et sted uden vibrationer.
• Vælg et egnet monteringssted, hvor der er taget hensyn til rækkevidde og bevægelsesregistrering

Monteringstrin

• Afbryd strømforsyningen (fig. 4.1)
• Afmærk borehuller (fig. 5.1)
- Bor huller, og sæt rawlplugs i (fig. 5.2)
• Montering ved skjult tilførselsledning (fig. 5.3)
- Montering ved synlig tilførselsledning (fig. 5.4)
- Tilslut tilslutningskablet (fig. 5.5)
• Tænd strømforsyningen (fig. 5.7)
• Foretag indstillinger (fig. 5.6)
- Indstillinger → "6. Funktion"
• Sæt skærmen på (fig. 5.7)

6. Funktion

Standardindstillinger:

Tidsindstilling: 5 sekunder

Rækkeviddeindstilling: M1: maks. 8 m

Skumringsindstilling: 2.000 lux

Grundlys: SLUKKET

Når huset er monteret, og strømmen er tilsluttet, kan sensorlampen tages i brug. Når lampen tændes manuelt via tænd / sluk-kontakten, slukker den efter 10 sekunder i hele kalibreringsfasen og er efterfølgende aktiv med henblik på sensorstyring. Det er ikke nødvendigt at betjene kontakten igen.

Indstillingsknappens funktion (fig. 6.1)

Tidsindstilling (efterløbstid) (fig. 6.1 / G)

Den ønskede lys periode for lampen kan indstilles trinløst fra ca. 5 sekunder til maks. 15 minutter. Enhver bevægelse som registreres, inden denne tid er udløbet, starter tidstælleren igen.

Bemærk:

Hver gang lampen sluk kes, er en ny bevægelses- registrering spærret i ca. 1 sekund. Først derefter kan lampen igen tændes ved bevægelse.

Ved indstilling af overvågningsområdet og ved funktions- testen anbefales det at indstille den korteste tid.

Rækkeviddeindstilling (følsomhed) (fig. 6.1 / H)

Med begrebet rækkevidde menes den nogenlunde cirkelformede diameter på jorden, som ved montering i 2,50 m højde udgør overvågningsområdet.

-Indstillingsknap maksimum = maks. rækkevidde
(M1: 8 m)
-Indstillingsknap minimum = min. rækkevidde
(M1: 2,5 m)

Skumringsindstilling (aktiveringstærskel) (fig. 6.1 / I)

Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 2.000 lux.

-Indstillingsknap indstillet til ⚙= dagslystilstand (lysstyrkeuafhængig)

-Indstillingsknap indstillet til Ⓔ = skumringstilstand (ca. 2 lux)

Ved indstilling af overvågningsområdet og funktionstest i dagslys skal indstillingsknappen stå på

Grundlysfunktion (fig. 6.1 / J)

Grundlysfunktionen muliggør belysning med ca. 10 % af lyseffekten, när den indstillede lysstyrkeværdi nås.

Når der registreres en bevægelse i overvågningsområdet, tændes lyset i den indstillede periode med 100 % lysstyrke.

Når den indstillede periode er udløbet, slukkes lyset helt. Hvis den indstillede lysstyrkeværdi stadig ikke er nået, tændes grundlyset igen.

-Indstillingsknap på Ⓐ = grundlys TIL

-Indstillingsknap på 0 = grundlys FRA

Grundlyset er TÄENDT, när lysstyrkegrænsen underskrides.

Når dagslystilstanden er aktiveret, er grundlyset altid TÄENDT.

Grundlyset slukkes hver time for at måle den omgivende lysstyrke. Efter kort tid tændes grundlyset igen.

Funktionen permanent belysning

Hvis der monteres en evt. tænd-/slukkontakt i netledningen, er følgende funktioner mulige foruden tænd og sluk:

Permanent lys (fig. 6.2)

1) Tænd permanent belysning:

Kontakt 2 × SLUK og TÆND. Lampen indstilles på 4 timers permanent belysning. Derefter skifter den automatisk tilbage til sensorstyring.

2) Sluk permanent belysning:

Tænd og sluk skal udføres inden for 0,2 til 1 sekund.

7. Bortskaffelse

Smid ikke elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

Vigtigt: Transformeren kan ikke udskiftes.

Hermed erklærer STEINEL GmbH, at det trådløse anlæg af typen RS LED M1 er i overensstemmelse med direktivet 2014/53/EU. Du kan læse EU-overensstemmelseserklæringens komplette tekst under følgende internetadresse: www.steinel.de

9. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller

ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice:

Når garantiperioden er udlobet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

1. Tekniske data

Mål (H × B × D) M1: 200 × 200 × 53 mm

Netspænding 220 – 240 V, 50/60 Hz

Effektforbrug (Pon) 8,80 W

Gennemsnitlig beregnet levetid L70B50 ved 25 °C: >60.000 timer

Farvekonsistens SDCM Startværdi: 3

Lysstyrkefordeling

HF-teknologi	5,8 GHz (reagerer på selv små bevægelser uafhængigt af temperatur)
Overvågningsvinkel	360° med 160° åbningsvinkel
Sendeeffekt	Ca. 1 mW
Overvågningsrækkevidde	∅ 3–8 m
Tidsindstilling	5 s–15 min
Skumringsindstilling	2–2.000 lux
Grundlys	10 %
Kapslingsklasse	IP20
Beskyttelsesklasse	II
Omgivelsestemperatur	-10 til +40 °C
Energieffektivitetsklasse Dette produkt indeholder en lyskilde i energieffektivitetsklasse "F".

11. Driftsforstyrrelser

Fejl Årsag Afhjælpning

Sensorlampen får ingen spænding	Sikring udløst, ikke slået til, ledning afbrudtKortslutning i nettilførslenEvt. tænd / sluk-kontakt er slået fra	Slå sikring til, udskift, tænd tænd / sluk-kontakt, kontrollér ledning med en spændingstesterKontrollér tilslutningerTænd tænd / sluk-kontakten
Sensorlampen tænder ikke	Der er valgt en forkert skumringsindstillingNetkontakt SLUKKETSikring udløst	Indstil på nyTændSlå sikring til, udskift, kontrollér evt. tilslutning
Sensorlampen slukker ikke	Permanent bevægelse i overvågningsområdet	Kontrollér området
Sensorlampen tændes, uden at der kan ses bevægelser	Lampen er ikke fast monteretDer var tale om en bevægelse, som ikke blev registreret af den iagttagende person (bevægelse bag en væg, bevægelse af et lille objekt umiddelbart i nærheden af lampen etc.)	Monter huset, så det sidder fastKontrollér området
Sensorlampen tænder ikke ved bevægelse	Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille overvågningsområdeDer er valgt en forkert skumringsindstilling	Kontrollér områdetIndstil på ny
