RS M1 S - Lampa STEINEL - Gratis bruksanvisning och manual

Produkttyp	Innerbelysning med HF-rörelsedetektor
Varumärke	Steinel
Modell	RS M1 S
Strömförsörjning	220-240 V, 50/60 Hz
Effektförbrukning (P_on)	8,80 W
Ljusflöde	759 lm
Ljusverkningsgrad	86 lm/W
Färgtemperatur	3 000 K (varmvit)
Färgåtergivningsindex (CRI)	82
Genomsnittlig livslängd (L70B50 vid 25°C)	60 000 h
Detektionsteknik	HF 5,8 GHz, sändningseffekt ~1 mW
Detektionsvinkel	360° med vinkelöppning på 160°
Detektionsräckvidd	∅ 3 till 8 m
Tidsfördröjning	5 sek till 15 min
Tändningsnivå	2 till 2 000 lx
Orienteringsljusfunktion	10 % ljusstyrka
Kapslingsklass	IP20
Skyddsklass	II
Omgivningstemperatur	-10 °C till +40 °C
Leveransinnehåll	Armatur, 3 skruvar, 3 pluggar, 3 distansbitar
Tillverkargaranti	3 år
Montering	I tak eller på vägg, endast inomhus
Underhåll	Rengör med en mjuk trasa; stäng av strömmen före ingrepp
Reparerbarhet	Ljuskälla ej utbytbar; byt hela enheten vid fel

Vanliga frågor - RS M1 S STEINEL

Hur ställer jag in detektorns räckvidd?

Använd räckviddsreglaget (H) på höljet. Vrid det till max för en räckvidd på 8 m, eller till min för 2,5 m. Räckvidden mäts vid golvet för montering på 2,5 m höjd.

Hur ställer jag in tidsfördröjningen (belysningstiden)?

Vrid tidsreglaget (F) från 5 sekunder (min) till 15 minuter (max). Timern återställs vid varje rörelsedetektering före tidens slut.

Hur ställer jag in tändningsnivån (ljuskänsligheten)?

Tändningsnivåreglaget (I) ställs in från 2 lux (nattdrift) till 2000 lux (dagdrift). För test under dagen, vrid det till solsymbolen.

Hur aktiverar jag orienteringsljusfunktionen?

Ställ reglaget för orienteringsljus (J) på månens position för att aktivera orienteringsljuset med 10 % ljusstyrka. I läge 0 är orienteringsljuset avstängt. Orienteringsljuset tänds när omgivningsljusstyrkan är under den inställda tröskeln.

Hur använder jag permanent tändning?

Med huvudströmbrytaren: stäng av och sätt på strömmen två gånger i följd (inom 0,2 till 1 sekund) för att aktivera permanent tändning i 4 timmar. För att stänga av, gör en av/på-cykel.

Vad gör jag om armaturen inte tänds?

Kontrollera att huvudströmbrytaren är på, att säkringen inte har löst ut, och att tändningsnivån är korrekt inställd. Se till att strömmen är på och att kablarna är korrekt anslutna.

Vad gör jag om armaturen inte släcks?

Kontrollera att det inte finns kontinuerlig rörelse i detekteringszonen. Minska räckvidden eller känsligheten om nödvändigt. Om problemet kvarstår, kontrollera elinstallationen.

Vad gör jag om armaturen tänds utan detekterbar rörelse?

Säkerställ att höljet är ordentligt fastsatt och inte vibrerar. Kontrollera detekteringszonen: rörelser bakom en vägg eller små föremål i närheten kan utlösa detektorn. Justera räckvidden vid behov.

Hur monterar jag armaturen i tak eller på vägg?

Stäng av strömmen. Markera hålen, borra och sätt i pluggar. Anslut kablarna (L, N, PE) enligt schemat. Fäst höljet, gör sedan inställningarna innan du sätter tillbaka diffusorn. Håll minst 3 m avstånd till WLAN-routrar.

Vad gör jag vid funktionsstörning?

Se i felsökningstabellen i bruksanvisningen:
- Om armaturen inte tänds: kontrollera säkring, strömbrytare och inställningar.
- Om den inte släcks: kontrollera detekteringszonen.
- Om den tänds utan anledning: kontrollera fastsättning och zon. Om problemet kvarstår, kontakta en fackman.

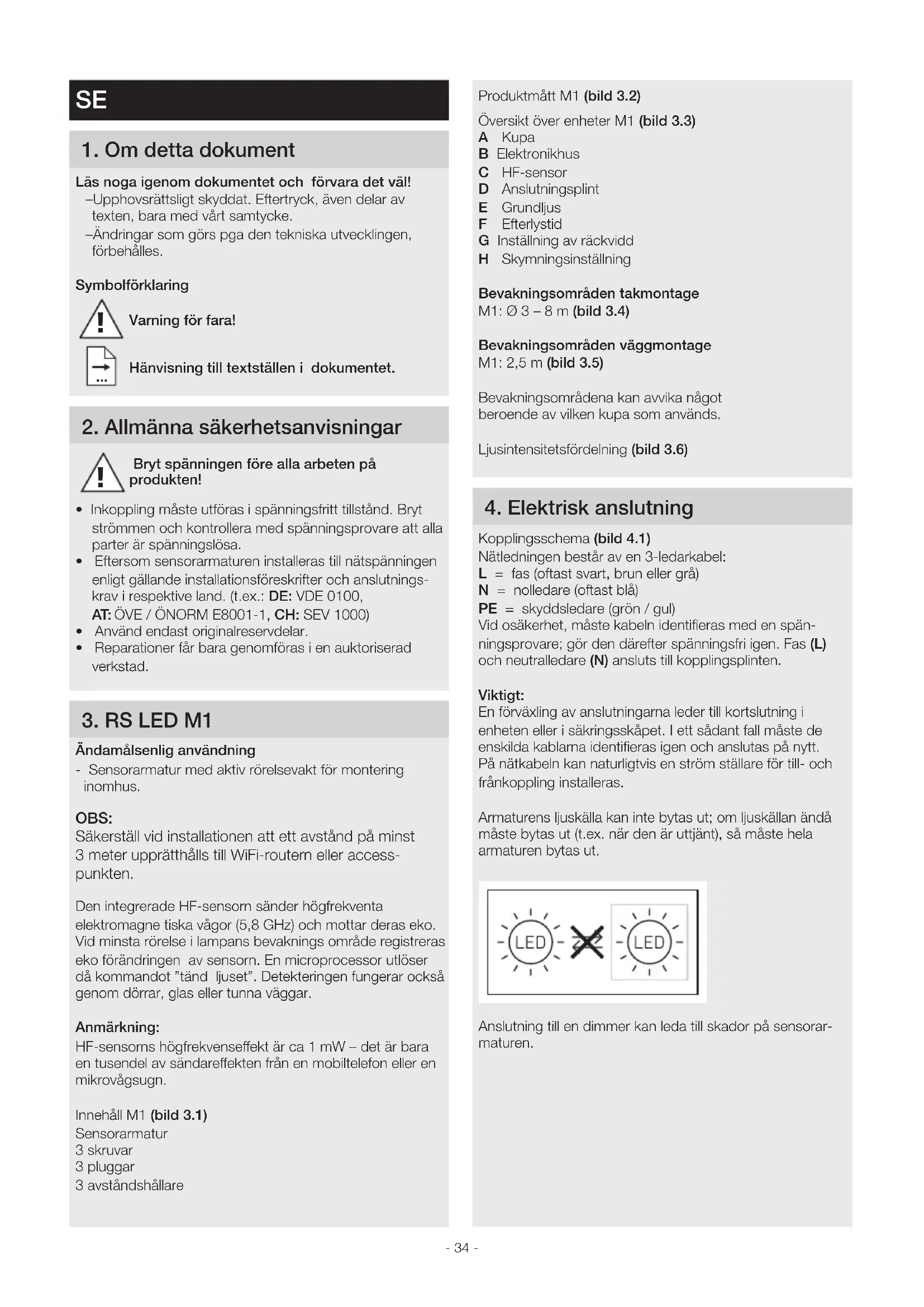

BRUKSANVISNING RS M1 S STEINEL

Läs noga igenom dokumentet och förvara det väl!

-Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

-Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom sensorarmaturen installeras till nätpänningen enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (t.ex.: DE: VDE 0100,

AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)

- Använd endast originalreservdelar.

- Reparationer får bara genomföras i en auktoriserad verkstad.

3. RS LED M1

Ändamålsenlig användning

- Sensorarmatur med aktiv rörelsevakt för montering inomhus.

OBS:

Säkerställ vid installationen att ett avständ på minst 3 meter upprätthålls till WiFi-routern eller accesspunkten.

Den integrerade HF-sensorn sänder högfrekventa elektromagne tiska vågor (5,8 GHz) och mottar deras eko. Vid minsta rörelse i lampans bevaknings område registreras eko förändringen av sensorn. En microprocessor utlöser då kommandot "tänd ljuset". Detekteringen fungerar också genom dörrar, glas eller tunna väggar.

Anmärkning:

HF-sensors högfrekvenseffekt är ca 1 mW – det är bara en tusendel av sändareffekten från en mobiltelefon eller en mikrovågsugn.

Innehåll M1 (bild 3.1)

Sensorarmatur
3 skruvar
3 pluggar
3 avständshållare

Produktmått M1 (bild 3.2)

Översikt över enheter M1 (bild 3.3)

A Kupa
B Elektronikhus
C HF-sensor
D Anslutningsplint
E Grundljus
F Efterlystid
G Inställning av räckvidd
H Skymningsinställning

Bevakningsområden takmontage

M1: ∅ 3 - 8 m (bild 3.4)

Bevakningsområden väggmontage

M1: 2,5 m (bild 3.5)

Bevakningsområdena kan avvika något beroende av vilken kupa som används.

Ljusintensitetsfördelning (bild 3.6)

4. Elektrisk anslutning

Kopplingsschema (bild 4.1)

Nätledningen består av en 3-ledarkabel:

PE = skyddsledare (grön / gul)

Vid osäkerhet, måste kabeln identifieras med en spänningsprovare; gör den därefter spänningsfri igen. Fas (L) och neutralledare (N) ansluts till kopplingsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i enheten eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. På nätkabeln kan naturligtvis en ström ställare för till- och fränkoppling installeras.

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

Anslutning till en dimmer kan leda till skador på sensorarmaturen.

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Sensorarmaturen måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen.

Montageordning

• Bryt spänningen (bild 4.1)
• Markera borrhålen (bild 5.1)
- Borra hål och sätt i pluggar (bild 5.2)
• Kabel infällt montage (bild 5.3)
- Utanpåliggande kabel (bild 5.4)
• Anslut nätkabeln (bild 5.5)
- Slå till spänningen (bild 5.7)
- Företa inställningarna (bild 5.6) - Inställningar → "6. Funktion"
• Sätt på skyddet (bild 5.7)

6. Funktion

Fabriksinställningar:

Inställning av räckvidden: M1: max. 8 m

Skymningsinställning: 2.000 lux

Grundljus: FRÅN

Efter montage kupa och nätanslutningens installation, är sensorarmaturen klar att användas. Om armaturen tänds manuellt med strömbrytare, släcks den efter 10 sekunder för kalibrering och är därefter aktiv i sensordrift. Strömbrytaren behöver inte manövreras igen.

Funktion ställskruv (bild 6.1)

Tidsinställning (efterlystid) (bild 6.1 / G)

Önskad efterlystid för armaturen kan ställas in steglöst från ca 5 sekunder till max. 15 minuter. Varje ny detekterad rörelse startar om tiden på nytt.

Anmärkning:

Efter varje gång som lampan har släckts avbryts rörelsebe- vakningen i ca 1 sekund innan en ny rörelse åter kan tända armaturen.

För inställningen av bevakningsområdet och för funktions- testet, rekommenderas den kortaste tiden.

Inställning av räckvidd (känslighet) (bild 6.1 / H)

Med räckvidd menas det cirkelformade område på golvet, som utgör bevakningsområdet vid montering på 2,5 m höjd.

-Ställskruv max. = max. räckvidd (M1: 8 m)
-Ställskruv min. = min. räckvidd (M1: 2,5 m)

Önskad skymningsnivå kan steglöst ställas in från ca 2 till 2.000 lux.

-Ställskruven på ⚙ = drift i dagsljus (oberoende av ljusstyrka)
-Ställskruven på Ⓐ = aktivering vid skymning (ca 2 lux)

För inställningen av bevakningsområdet och för funktions- testet i dagsljus, måste ställskruven stå på

Grundljusfunktionen möjliggör en belysning med ca 10 % ljuseffekt när det inställda skymningsvärdet har uppnåtts. Vid rörelse inom bevakningsområdet tänds ljuset under inställd tid med 100 %.

Efter att den inställda efterlystiden har löpt ut släcks ljuset helt. Om det inställda skymningsvärdet fortfarande är uppnått, tänds grundljuset igen.

-Ställskruven i läge © = grundljus TILL

-Ställskruven på 0 = grundljus FRÅN

Grundljuset är TILL, när ljusnivåtröskeln underskrids.

Vid aktiverad dagsljusdrift är grundljustet alltid TILL.

Grundljuset släcks en gång i timmen för att mäta omgivningens ljusnivå. Efter en kort stund tänds grundljuset igen.

Permanentljus

Om en nätkontakt monteras i nätanslutningens matarledning, finns möjlighet till följande funktioner förutom att bara tända och släcka:

Permanent ljus (bild 6.2)

1) Tillkoppla permanent ljus:

brytare 2 × FRÅN och TILL. Lampan ställs in på fast sken under 4 timmar. Därefter övergår den automatiskt i sensordrift igen.

2) Frånkoppla permanent ljus:

brytare 1 × FRÄN och TILL. Armaturen slocknar resp. går över i sensordrift.

Viktigt:

Kopplingarna måste genomföras inom 0,2 till 1 sekund.

7. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Viktigt: Driftsenheten kan inte bytas ut.

8. Tillverkargaranti

Härmed förklarar STEINEL GmbH, att sensorarmaturen typ RS LED M1 motsvarar direktivet 2014/53/EU. Den fullständiga texten till EU-konformitetsförklaringen finns på följande internetadress: www.steinel.se

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverka-re dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden.

Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

-vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produkt delar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,

-vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

-om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,

-om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,

-om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,

- vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4,

SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

3ÅRS TILLVERKAR GARANTI

10. Tekniska data

Mått (H × B × D) M1: 200 × 200 × 53 mm

Spänning 220 – 240 V, 50/60 Hz

Ljusflöde * M1: 759 lm

Ljusutbyte M1: 86 lm/W

Standby Sensor ( P_sb ) 0,39 W

Nätström 46,50 mA AC

Effektfaktor 0,93

Färgtemperatur 3.000 K (varmvit)

Färgåtergivningsindex R_a = 82

Medellång livslängd för beräkningen L70B50 vid 25 °C: > 60.000 tim.

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

HF-teknik 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen)
Bevakningsvinkel 360° med 160° öppningsvinkel
Sändeffekt ca 1 mW
Bevakningsräckvidd ∅ 3–8 m
Efterlystid 5 sek. – 15 min.
Skymningsinställning 2–2.000 lux
Grundljus 10 %
Skyddsklass IP20
Isolationsklass II
Omgivningstemperatur -10 till +40 °C
Energieffektklass:	Denna produkt har en ljuskälla i energieffektklass "F".

1. Driftstörningar

Störning Orsak Åtgård
Sensorarmaturen utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning i nätanslutningens matarledningEventuellt befintlig nätströmbrytar FRÅN	Slå till säkringen, byt ut, slå till spänningen, testa med spänningsprovareKontrollera anslutningarnaSlå till nätströmbrytaren
Sensorarmaturen tänds inte	Felaktig skymningsinställningNätströmbrytare FRÄNSäkring har utlöst	Ställ in på nyttSlå tillSlå till säkringen, byt ut, kontrollera evtl. anslutningen
Sensorarmaturen släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området
Sensorarmaturen tänds utan förnimbar rörelse	Armaturen inte korrekt monteradRörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, rörelse av ett litet objekt i lampans omedelbara närhet osv.)	Fixera lampkupanKontrollera området
Sensorarmaturen tänds inte trots rörelse	Snabba rörelser undertrycks för att mini-mera feltändningar eller bevakningsområdet är för litet inställtFelaktig skymningsinställning	Kontrollera områdetStäll in på nytt
