RS M1 S - Lampa STEINEL - Bezplatný návod k obsluze

Typ výrobku	Vnitřní svítidlo s detekcí s HF pohybovým senzorem
Značka	Steinel
Model	RS M1 S
Napájení	220-240 V, 50/60 Hz
Příkon (P_on)	8,80 W
Světelný tok	759 lm
Světelná účinnost	86 lm/W
Teplota chromatičnosti	3 000 K (teplá bílá)
Index podání barev (CRI)	82
Průměrná životnost (L70B50 při 25°C)	60 000 h
Detekční technologie	HF 5,8 GHz, vysílací výkon ~1 mW
Detekční úhel	360° s úhlem 160°
Dosah detektoru	∅ 3 až 8 m
Časové zpoždění	5 s až 15 min
Spínací práh	2 až 2 000 lx
Funkce orientačního světla	10 % světelného výkonu
Stupeň krytí	IP20
Třída ochrany	II
Okolní teplota	-10 °C až +40 °C
Obsah dodávky	Svítidlo, 3 šrouby, 3 hmoždinky, 3 distanční dílky
Záruka výrobce	3 roky
Montáž	Na strop nebo na stěnu, pouze do interiéru
Údržba	Čistěte měkkým hadříkem; před zásahem vypněte napájení
Opravitelnost	Světelný zdroj není vyměnitelný; v případě poruchy vyměňte celé svítidlo

Často kladené otázky - RS M1 S STEINEL

Jak nastavit dosah detektoru?

Použijte tlačítko nastavení dosahu (H) na krytu. Otáčejte jím směrem k maximu pro dosah 8 m, nebo k minimu pro 2,5 m. Dosah se měří na podlaze při montáži ve výšce 2,5 m.

Jak nastavit časové zpoždění (dobu svícení)?

Otáčejte tlačítkem časového zpoždění (F) od 5 sekund (minimum) do 15 minut (maximum). Časovač se resetuje při každé detekci pohybu před uplynutím doby.

Jak nastavit spínací práh (citlivost na jas)?

Tlačítko spínacího prahu (I) se nastavuje od 2 lx (noční provoz) do 2000 lx (denní provoz). Pro testování během dne jej nastavte na slunce.

Jak aktivovat funkci orientačního světla?

Nastavte tlačítko orientačního světla (J) do polohy měsíc pro aktivaci orientačního světla na 10 % světelného výkonu. V poloze 0 je orientační světlo vypnuté. Orientační světlo se rozsvítí, když okolní jas klesne pod nastavený práh.

Jak použít trvalý provoz?

Pomocí hlavního vypínače dvakrát za sebou vypněte a znovu zapněte napájení (v intervalu 0,2 až 1 sekunda) pro aktivaci trvalého provozu na 4 hodiny. Pro vypnutí proveďte jednoduché vypnutí/zapnutí.

Co dělat, když se svítidlo nerozsvítí?

Zkontrolujte, zda je hlavní vypínač v poloze zapnuto, zda nedošlo k přepálení pojistky a zda je správně nastaven spínací práh. Ujistěte se, že je napájení obnoveno a že jsou kabely správně připojeny.

Co dělat, když se svítidlo nevypne?

Zkontrolujte, zda v detekční zóně nedochází k nepřetržitému pohybu. V případě potřeby snižte dosah nebo citlivost. Pokud problém přetrvává, zkontrolujte elektrickou instalaci.

Co dělat, když se svítidlo rozsvítí bez detekovatelného pohybu?

Ujistěte se, že je kryt pevně upevněn a nevibruje. Zkontrolujte detekční zónu: pohyby za zdí nebo malé předměty v blízkosti mohou spustit detektor. V případě potřeby upravte dosah.

Jak nainstalovat svítidlo na strop nebo na stěnu?

Vypněte napájení. Označte otvory, vyvrtejte je a vložte hmoždinky. Připojte kabely (L, N, PE) podle schématu. Upevněte kryt, poté proveďte nastavení před nasazením difuzoru. Dodržujte vzdálenost alespoň 3 m od WLAN routerů.

Co dělat v případě poruchy?

Podívejte se do tabulky poruch v návodu:
- Pokud se svítidlo nerozsvítí: zkontrolujte pojistku, vypínač a nastavení.
- Pokud se nevypne: zkontrolujte detekční zónu.
- Pokud se rozsvítí bez důvodu: zkontrolujte upevnění a zónu. Pokud problém přetrvává, kontaktujte odborníka.

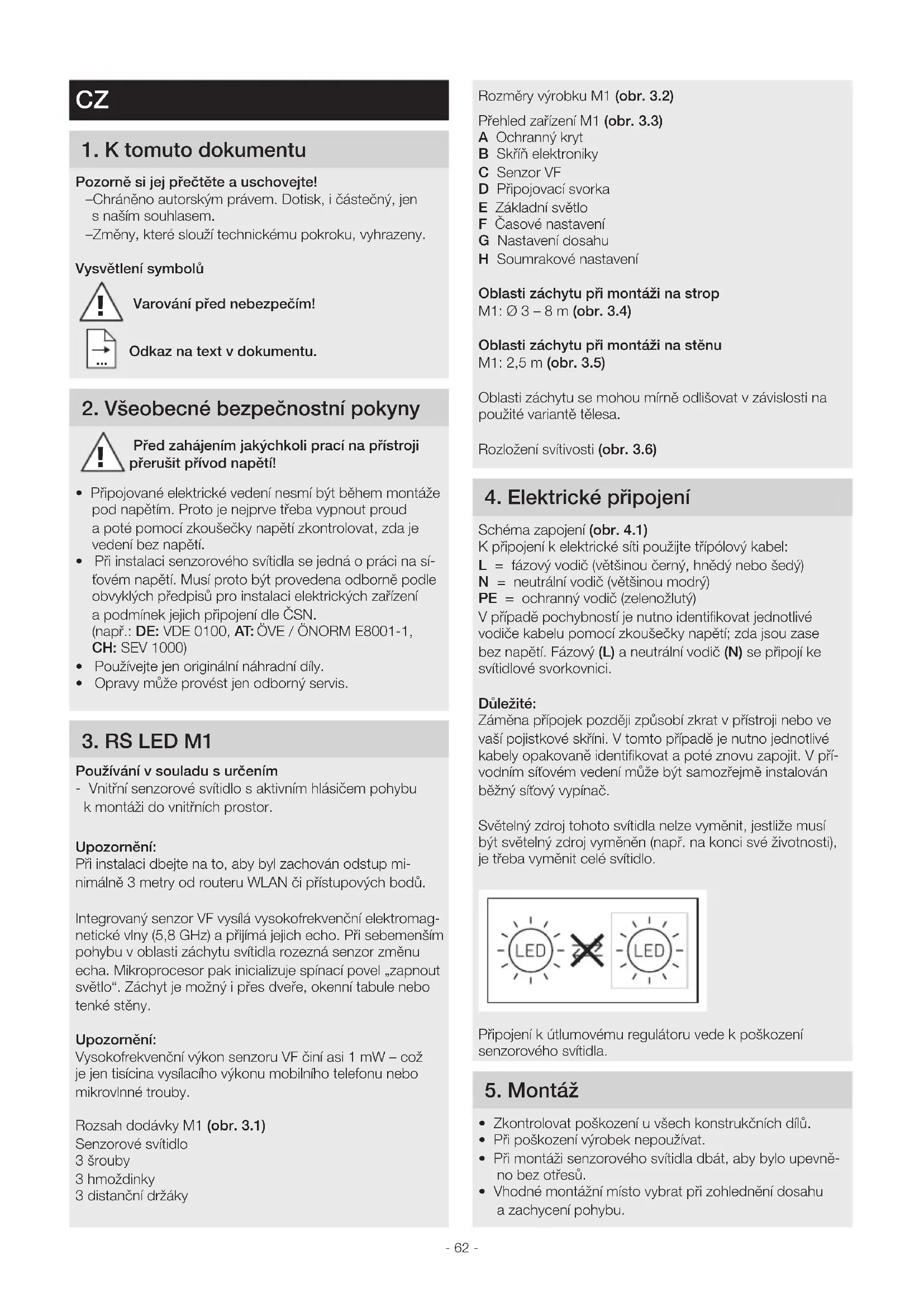

NÁVOD K OBSLUZE RS M1 S STEINEL

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

–Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.

-Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!

• Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
• Při instalaci senzorového svítidla se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (např.: DE: VDE 0100, AT: ÖVE / ÖNORM E8001-1, CH: SEV 1000)
• Používejte jen originální náhradní díly.
• Opravy může provést jen odborný servis.

3. RS LED M1

Používání v souladu s určením

- Vnitřní senzorové svítidlo s aktivním hlásičem pohybu k montáži do vnitřních prostor.

Upozornění:

Při instalaci dbejte na to, aby byl zachován odstup minimálně 3 metry od routeru WLAN či přístupových bodů.

Integrovaný senzor VF vysílá vysokofrekvenční elektromagnetické vlny (5,8 GHz) a přijímá jejich echo. Při sebemenším pohybu v oblasti záchytu svítidla rozezná senzor změnu echa. Mikroprocesor pak inicializuje spínací povel „zapnout světlo“. Záchyt je možný i přes dveře, okenní tabule nebo tenké stěny.

Upozornění:

Vysokofrekvenční výkon senzoru VF činí asi 1 mW – což je jen tisícina vysílacího výkonu mobilního telefonu nebo mikrovlnné trouby.

Rozsah dodávky M1 (obr. 3.1)

Senzorové svítidlo

3 šrouby

3 hmoždinky

3 distanční držáky

Rozměry výrobku M1 (obr. 3.2)

Přehled zařízení M1 (obr. 3.3)

A Ochranný kryt
B Skřín elektroniky
C Senzor VF
D Připojovací svorka
E Základní světlo
F Časové nastavení
G Nastavení dosahu
H Soumrakové nastavení

Oblasti záchytu při montáži na strop

M1: ∅ 3 - 8 m (obr. 3.4)

Oblasti záchytu při montáži na stěnu

M1: 2,5 m (obr. 3.5)

Oblasti záchytu se mohou mírně odlišovat v závislosti na použité variantě tělesa.

Rozložení svítivosti (obr. 3.6)

4. Elektrické připojení

Schéma zapojení (obr. 4.1)

K připojení k elektrické síti použijte třípólový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = neutralní vodič (většinou modrý)

PE = ochranný vodič (zelenožlutý)

V případě pochybností je nutno identifikovat jednotlivé vodiče kabelu pomocí zkoušečky napětí; zda jsou zase bez napětí. Fázový (L) a neutrální vodič (N) se připojí ke svítidlové svorkovnici.

Důležité:

Záměna přípojek později způsobí zkrat v přístroji nebo ve vaší pojistkové skříni. V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit. V přívodním síťovém vedení může být samozřejmě instalován běžný síťový vypínač.

Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

Připojení k útlumovému regulátoru vede k poškození senzorového svítidla.

5. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození výrobek nepoužívat.
• Při montáži senzorového svítidla dbát, aby bylo upevněno bez otrésů.
• Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu.

Postup při montáži

• Vypnout napájení elektrickým proudem (obr. 4.1)
• Vyznačit otvory k vrtání (obr. 5.1)
- Vyvrtat otvory a vložit hmoždinky (obr. 5.2)
- Montáž u síťového přívodního vedení pod omítkou (obr. 5.3)
- Montáž u síťového přívodního vedení na omítku (obr. 5.4)
- Připojit připojovací kabel (obr. 5.5)
- Zapnout napájení elektrickým proudem (obr. 5.7)
• Provést nastavení (obr. 5.6)
- Nastavení → „6. Funkce“
- Nasazení ochranného krytu (obr. 5.7)

6. Funkce

Nastavení z výroby:

Časové nastavení: 5 sekund

Nastavení dosahu: M1: max. 8 m

Soumrakové nastavení: 2.000 lx

Základní světlo: VYP

Po kompletní montáži tělesa a připojení k síti může být senzorové svítidlo uvedeno do provozu. Při manuálním uvádění do provozu sítovým vypínačem se svítidlo pro dobu fáze měření po 10 sekundách vypne a následovně je aktivní pro senzorový provoz. Opětovné stisknutí sítového vypínače není potřebné.

Funkce otočného regulátoru (obr. 6.1)

Časové nastavení (doba doběhu) (obr. 6.1 / G)

Požadovanou dobu, po kterou má být svítidlo zapnuto, je možno nastavit plynule v rozmezí od asi 5 sekund do max. 15 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.

Upozornění:

Po každém vypnutí svítidla je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může svítidlo při pohybu zase zapnout světlo.

K nastavení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

Nastavení dosahu (citlivost) (obr. 6.1 / H)

Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži ve výšce 2,5 m vyplyne jako oblast záchytu.

-Otočný regulátor nastavený na „maximální“ = max. dosah (M1: 8 m)

-Otočný regulátor nastavený na „minimální“ = min. dosah (M1: 2,5 m)

Soumrakové nastavení (prahová reakční hodnota) (obr. 6.1 / l)

Požadovanou prahovou reakční hodnotu svítidla je možno plynule nastavit v rozmezí asi 2 až 2.000 lx.

–Otočný regulátor nastavený na 🌿 = provoz za denního světla (nezávisle na jasu)

-Otočný regulátor nastavený na = soumrakový provoz (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na

Funkce základního osvětlení (obr. 6.1 / J)

Funkce základního světla umožňuje osvětlení se světelným výkonem asi 10 %, jestliže je dosaženo nastaveného jasu. Při pohybu v oblasti záchytu bude po nastavenou dobu svítit světlo se 100 % jasem.

Po uplynutí nastavené doby světlo úplně zhasne. Pokud by stále ještě mělo být dosaženo nastaveného jasu, základní světlo se zase zapne.

–Otočný regulátor nastavený na = základní světlo ZAP – Otočný regulátor nastavený na 0 = základní světlo VYP Základní světlo je zapnuté, jestliže není dosaženo prahu světelnosti. U aktivního provozu za denního světla je základní světlo vždy zapnuté.

Základní světlo se každou hodinu vypne ke změření jasu prostředí. Po krátké době se základní světlo zase zapne.

Funkce trvalého osvětlení

Je-li v přívodním síťovém vedení zařazen volitelný síťový vypínač, jsou vedle jednoduchého zapínání a vypínání možné i následující funkce:

Provoz trvalého osvětlení (obr. 6.2)

1) Zapnutí trvalého osvětlení:

vypínač 2× vyp. a zap. Svítidlo se na 4 hodiny nastaví na trvalé osvětlení. Poté opět automaticky přejde do senzorového provozu.

2) Vypnutí trvalého osvětlení:

vypínač 1× vyp. a zap. Svítidlo zhasne, popř. přejde do senzorového provozu.

Důležité:

Spínání musí být provedeno v rozmezí od 0,2 do 1 sekundy.

7. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU

V souladu s platnou evropskou směrnici o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

Důležité: Provozní přístroj nelze vyměnit.

8. Prohlášení o shodě

Tímto společnost STEINEL GmbH prohlašuje, že typ rádi-ového zařízení RS LED M1 odpovídá směrnici 2014/53/EU.

Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.stinel.de

9. Záruka výrobce

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Německo

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapřičiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapřičiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny:

Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

3LETÁ ZÁRUKA VÝROBCE

10. Technické parametry

Rozměry (v × š × h) M1: 200 × 200 × 53 mm

Sítové napětí 220–240 V, 50/60 Hz

Příkon (P _on ) 8,80 W

Světelný tok * M1: 759 lm

Efektivnost M1: 86 lm/W

Standby senzor ( P_sb ) 0,39 W

Sítový proud 46,50 mA AC

Účiník 0,93

Barevná teplota 3.000 K (teplá bílá)

Index reprodukce barev R a = 82

Průměrná jmenovitá životnost L70B50 při 25 °C: > 60.000 hod.

Konzistence barev SDCM počáteční hodnota: 3

Rozložení svítivosti

Technika VF 5,8 GHz (nezávisle na teplotě reaguje na sebemenší pohyb)

Úhel záchytu 360° s úhlem otevření 160°

Vysílací výkon asi 1 mW

Dosah záchytu ∅ 3–8 m

Časové nastavení 5 s–15 min

Soumrakové nastavení 2–2.000 lx

Základní světlo 10 %

Krytí IP20

Třída ochrany II

Teplota prostředí -10 až +40 °C

Třída energetické účinnosti Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.

11. Provozní poruchy

Porucha Příčina Náprava

Senzorové svítidlo bez napětí	Pojistka zareagovala, reflektor není zapnu-tý, přerušené vedeníZkrat v přívodním síťovém vedeníEventuálně vypnutý stávající síťový vypínač	Zapnout, vyměnit pojistku; zapnout síťo-vý vypínač, zkontrolovat vedení pomocí zkoušečky napětíZkontrolovat připojeníZapnout síťový vypínač
Senzorové svítidlo nezapíná	Zvoleno nesprávné soumrakové nastaveníSítový vypínač v poloze VYPNUTOPojistka zareagovala	Znovu nastavitZapnoutZapnout, vyměnit pojistku; popř. zkont-rolovat připojení
Senzorové svítidlo nevypíná	Trvalý pohyb v oblasti záchytu	Zkontrolovat oblast
Senzorové svítidlo zapíná bez patr-ného pohybu	Svítidlo není namontováno tak, aby bylo zabezpečeno proti pohybuK pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd.)	Pevně namontovat tělesoZkontrolovat oblast
Senzorové svítidlo při pohybu nezapíná	K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytuZvoleno nesprávné soumrakové nastavení	Zkontrolovat oblastZnovu nastavit
